6018-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)
Schalten Sie den Motor aus. Ziehen Sie die Feststellbremse an und stellen
Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe und Multi-
Mode-Schaltgetriebe).
Entfernen Sie Schlamm, Schnee oder Sand um die Vorderräder herum.
Schieben Sie Holz, Steine oder andere Materialien unter die Vorderräder,
um die Traktion zu verbessern.
Starten Sie den Motor erneut.
Stellen Sie den Schalthebel auf D oder R (Multidrive) oder auf 1 oder R
(Schaltgetriebe und Multi-Mode-Schaltgetriebe) und lösen Sie die Fest-
stellbremse. Treten Sie dann vorsichtig das Gaspedal herunter.

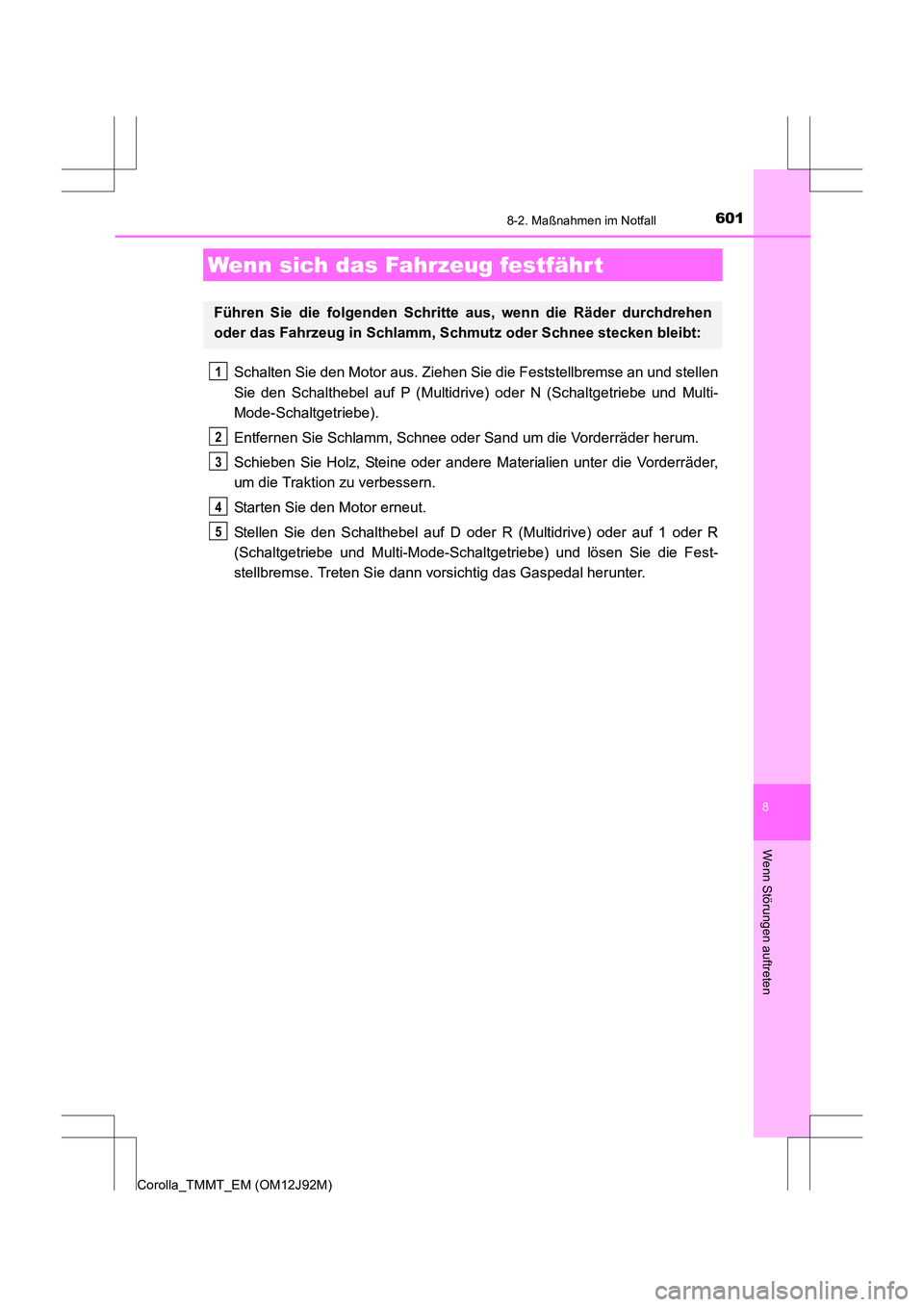

Wenn sich das Fahrzeug festfährt
Führen Sie die folgenden Schritte aus, wenn die Räder durchdrehen
oder das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt:
1
2
3
4
5

6028-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)

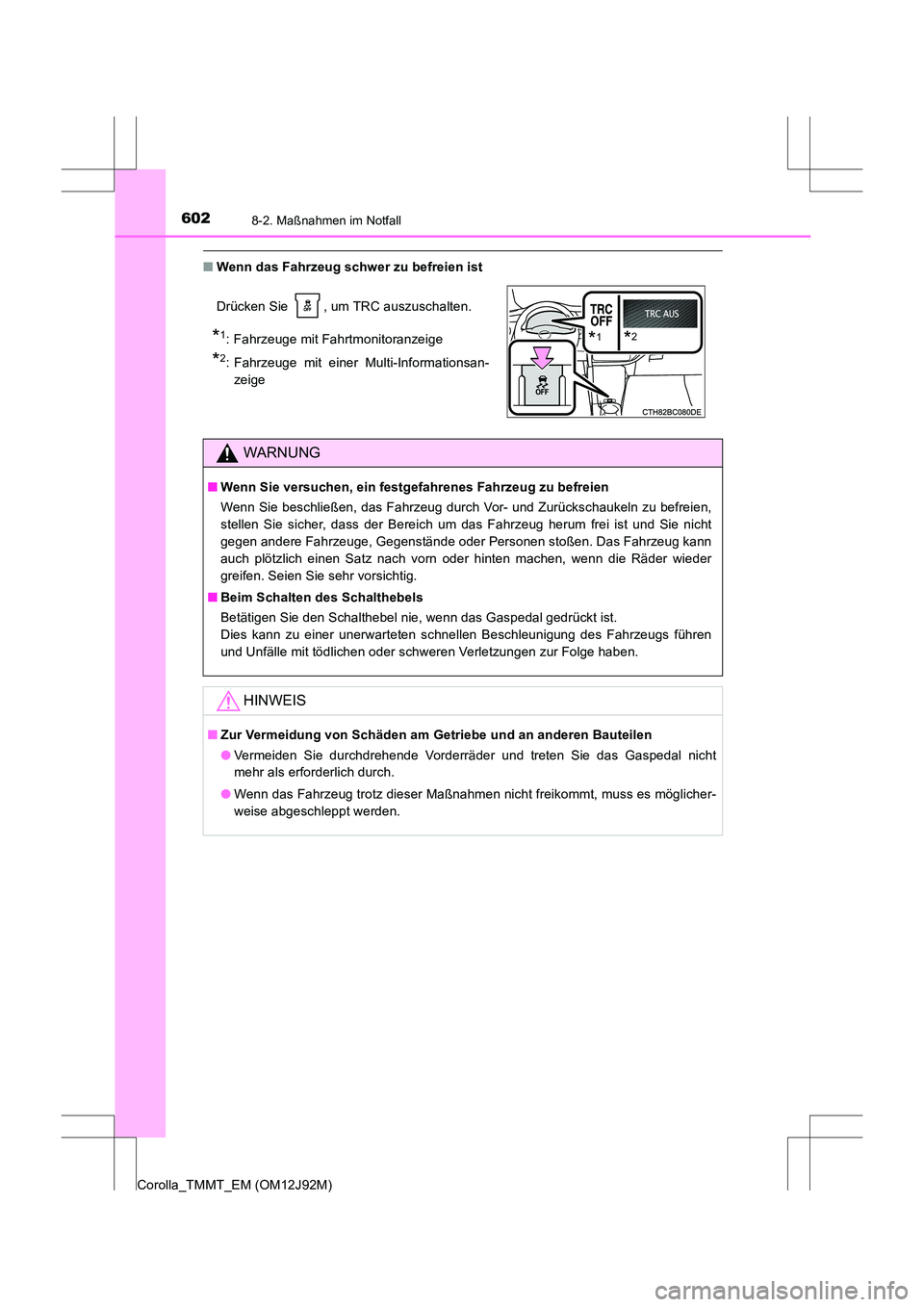

■Wenn das Fahrzeug schwer zu befreien ist
Drücken Sie , um TRC auszuschalten.
*1: Fahrzeuge mit Fahrtmonitoranzeige
*2: Fahrzeuge mit einer Multi-Informationsan-
zeige
WARNUNG
■ Wenn Sie versuchen, ein festgefahrenes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug durch Vor- und Zurückschaukeln zu befreien,
stellen Sie sicher, dass der Bereich um das Fahrzeug herum frei ist und Sie nicht
gegen andere Fahrzeuge, Gegenstände oder Personen stoßen. Das Fahrzeug kann
auch plötzlich einen Satz nach vorn oder hinten machen, wenn die Räder wieder
greifen. Seien Sie sehr vorsichtig.
■ Beim Schalten des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.
Dies kann zu einer unerwarteten schnellen Beschleunigung des Fahrzeugs führen
und Unfälle mit tödlichen oder schweren Verletzungen zur Folge haben.
HINWEIS
■Zur Vermeidung von Schäden am Getriebe und an anderen Bauteilen
●Vermeiden Sie durchdrehende Vorderräder und treten Sie das Gaspedal nicht
mehr als erforderlich durch.
● Wenn das Fahrzeug trotz dieser Maßnahmen nicht freikommt, muss es möglicher-
weise abgeschleppt werden.
*1*2

603
9

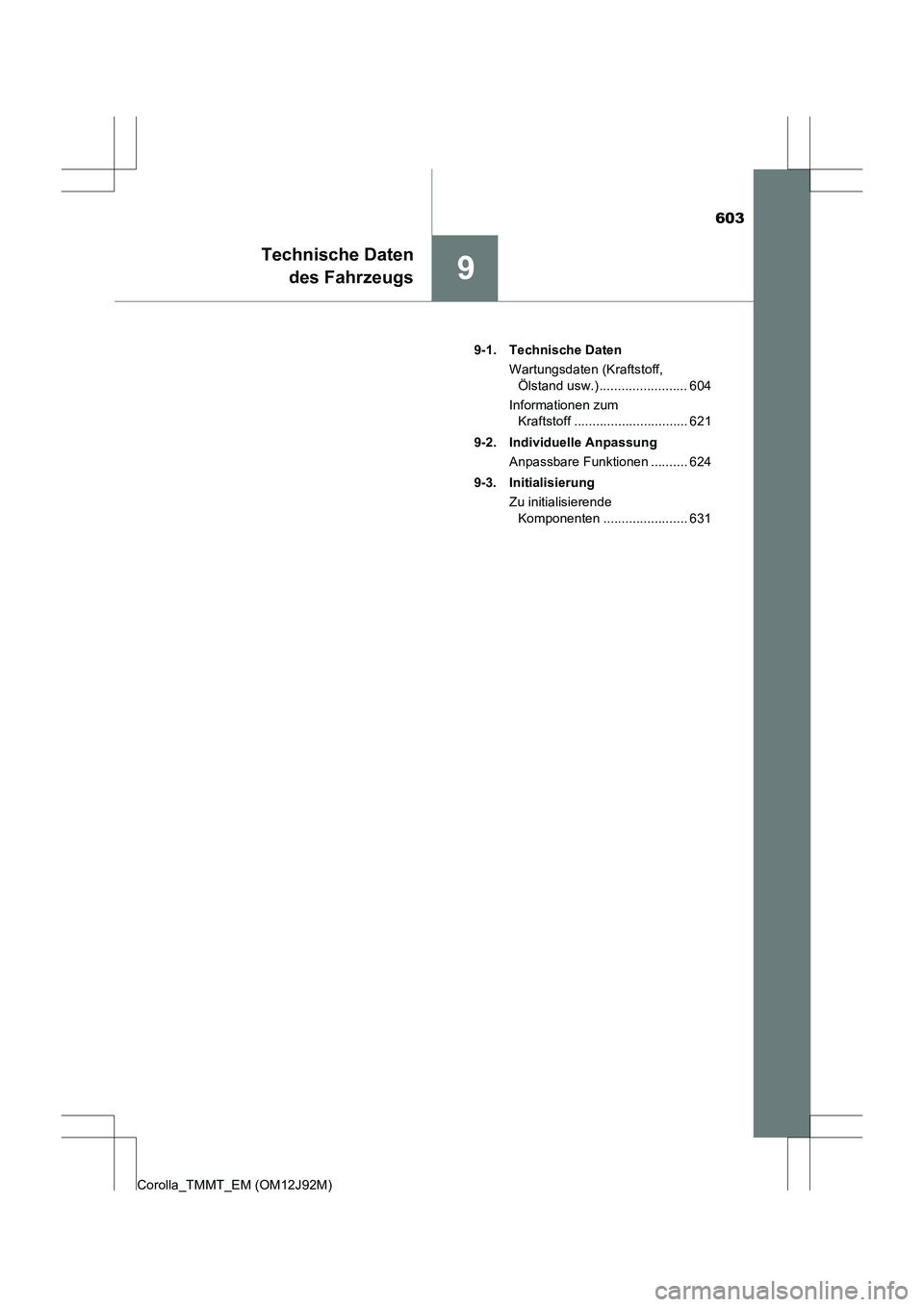

Technische Datendes Fahrzeugs
Corolla_TMMT_EM (OM12J92M) 9-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand usw.)........................ 604
Informationen zum Kraftstoff ............................... 621
9-2. Individuelle Anpassung Anpassbare Funktionen .......... 624
9-3. Initialisierung Zu initialisierende Komponenten ....................... 631

604
Corolla_TMMT_EM (OM12J92M)
9-1. Technische Daten
*1: Unbeladene Fahrzeuge
*2: Fahrzeuge mit erhöhter Fahrzeughöhe
*3: Fahrzeuge mit 195/65R15-Reifen
*4: Fahrzeuge mit 205/55R16-Reifen
*5: Fahrzeuge mit 215/45R17-Reifen

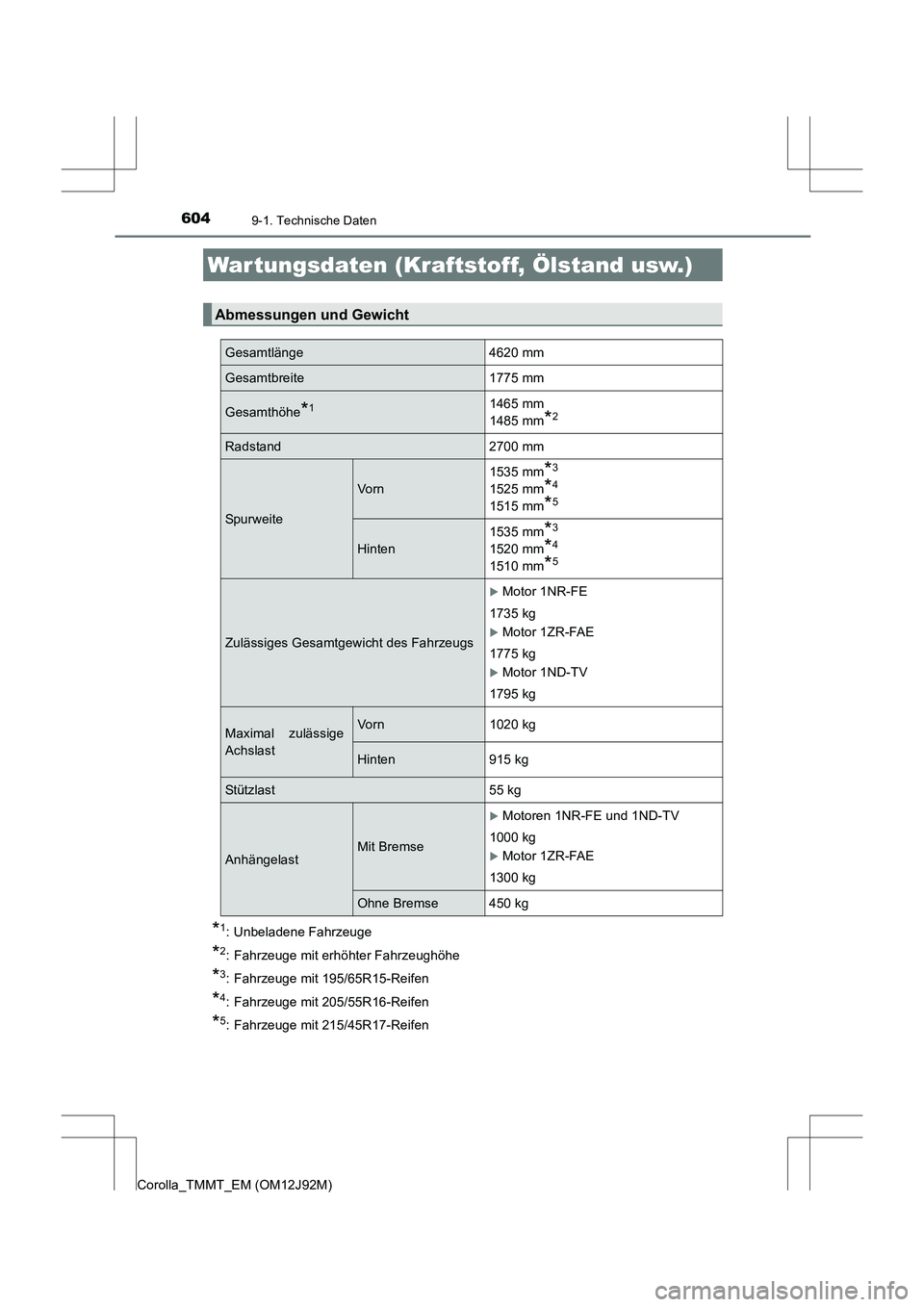

War tungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen und Gewicht
Gesamtlänge 4620 mm
Gesamtbreite 1775 mm
Gesamthöhe*11465 mm
1485 mm
*2
Radstand 2700 mm
Spu rw eite
Vo rn1535 mm
*3
1525 mm*4
1515 mm*5
Hinten1535 mm
*3
1520 mm*4
1510 mm*5
Zulässiges Gesamtgewicht des Fahrzeugs
XMotor 1NR-FE
1735 kg
XMotor 1ZR-FAE
1775 kg
XMotor 1ND-TV
1795 kg
Maximal zulässige
AchslastVorn 1020 kg
Hinten 915 kg
Stützlast 55 kg
AnhängelastMit Bremse
XMotoren 1NR-FE und 1ND-TV
1000 kg
XMotor 1ZR-FAE
1300 kg
Ohne Bremse 450 kg

605
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)■

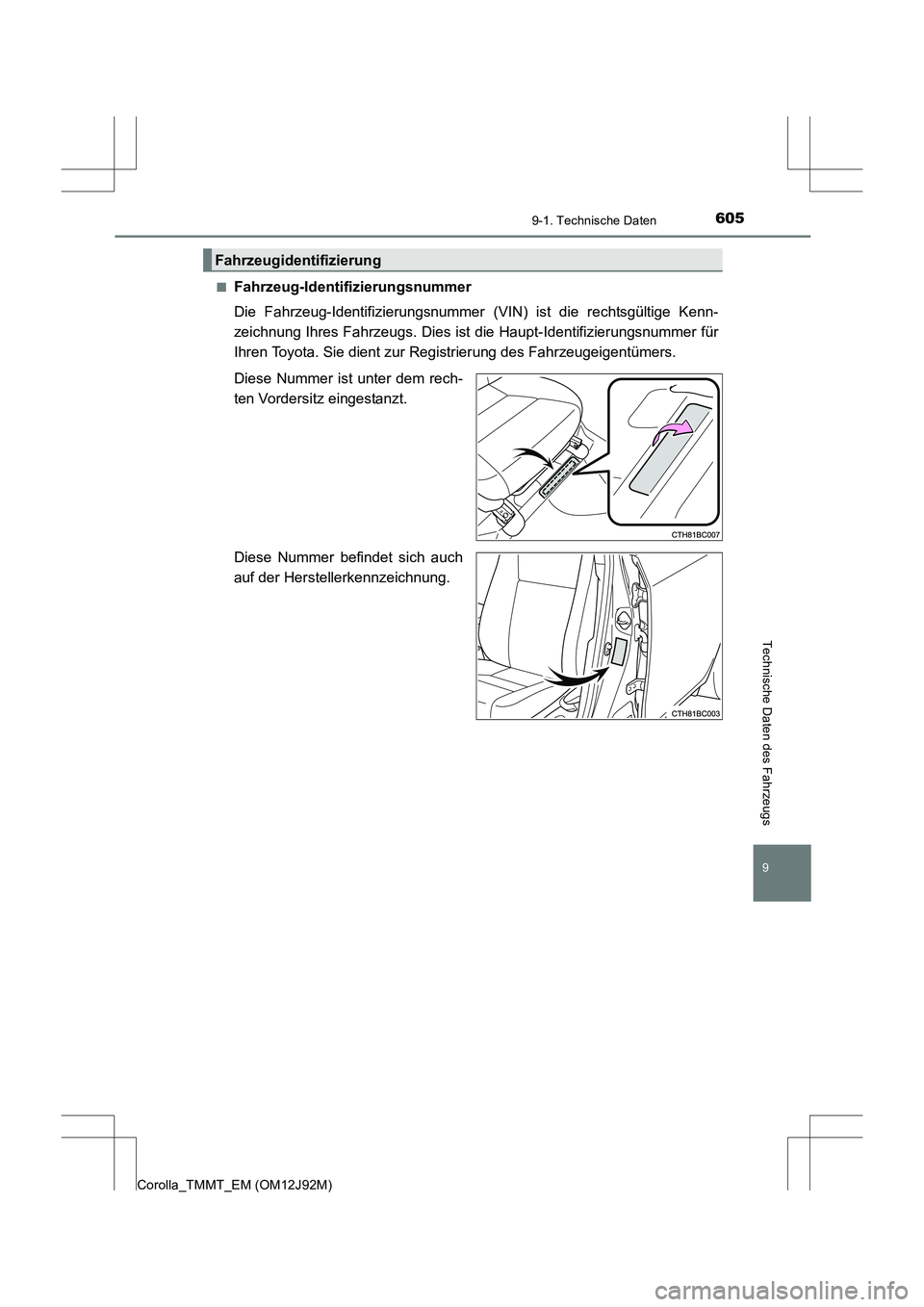

Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
(VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer ist unter dem rech-
ten Vordersitz eingestanzt.
Diese Nummer befindet sich auch
auf der Herstellerkennzeichnung.
Fahrzeugidentifizierung

6069-1. Technische Daten
Corolla_TMMT_EM (OM12J92M)■

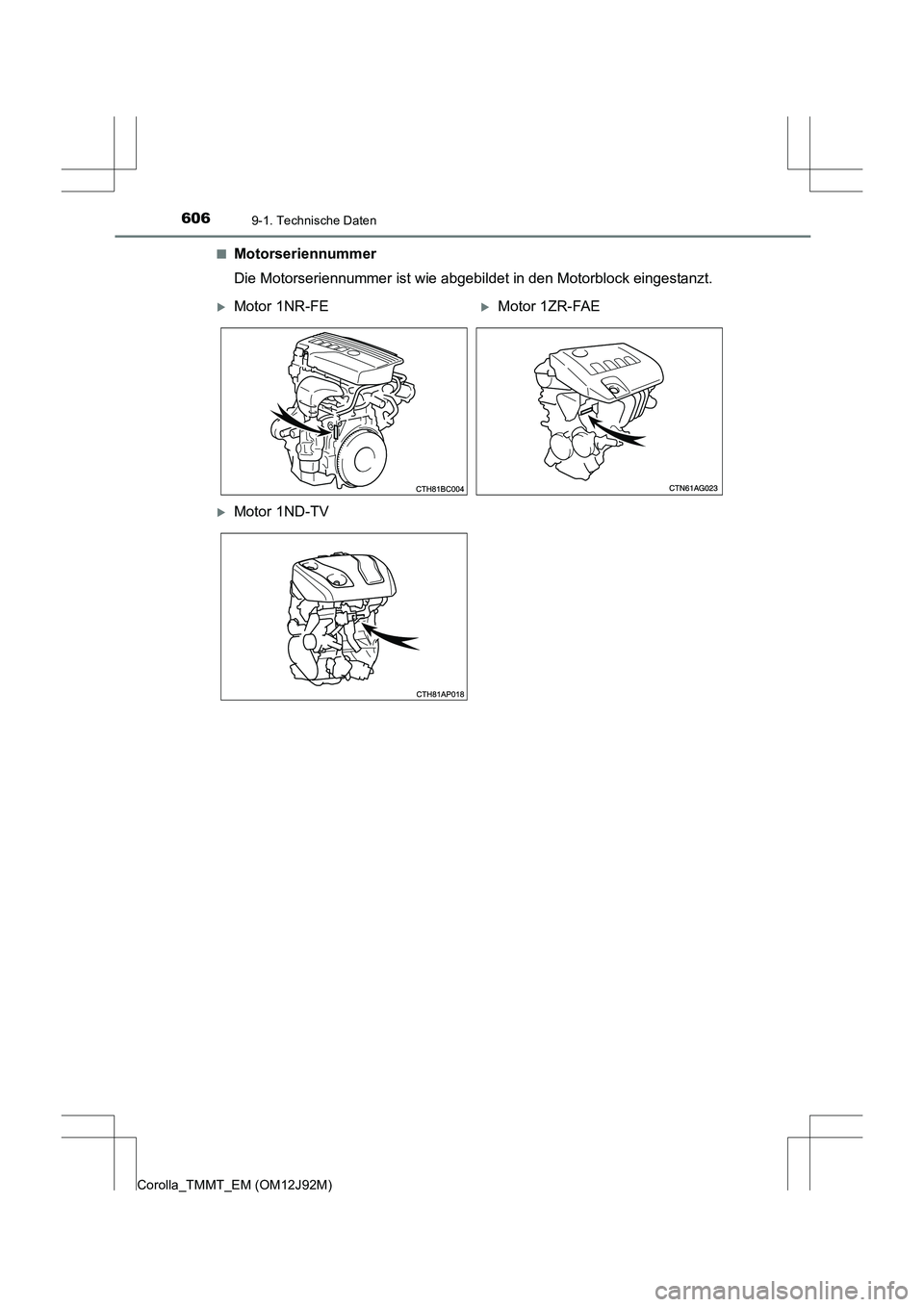

Motorseriennummer
Die Motorseriennummer ist wie abgebildet in den Motorblock eingestanzt.
XMotor 1NR-FEXMotor 1ZR-FAE
XMotor 1ND-TV

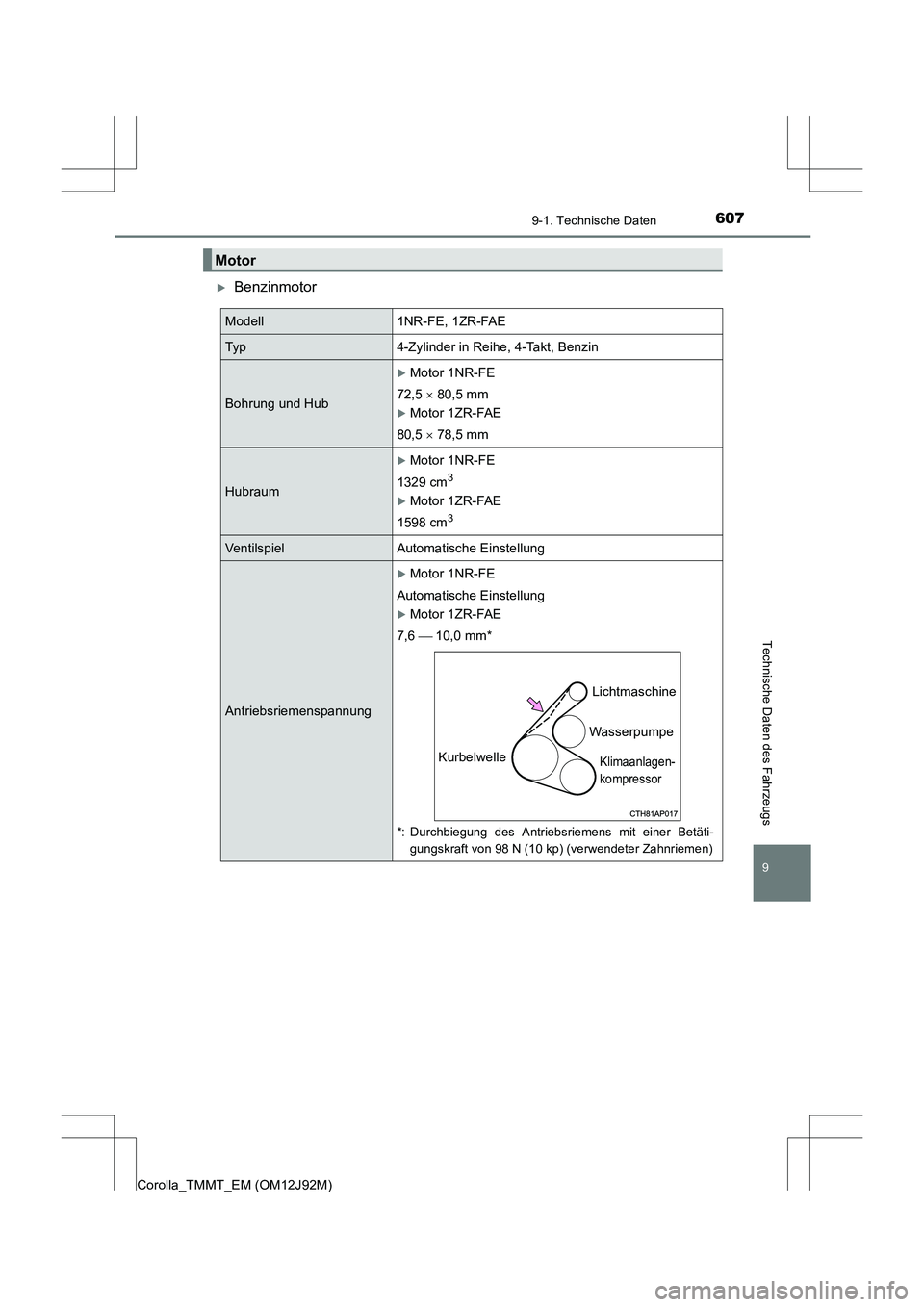

607
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)
XBenzinmotor
Motor
Modell1NR-FE, 1ZR-FAE
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub
XMotor 1NR-FE
72,5 × 80,5 mm
XMotor 1ZR-FAE
80,5 × 78,5 mm
Hubraum
XMotor 1NR-FE
1329 cm
3
XMotor 1ZR-FAE
1598 cm
3
VentilspielAutomatische Einstellung
Antriebsriemenspannung
XMotor 1NR-FE
Automatische Einstellung
XMotor 1ZR-FAE
7,6  10,0 mm*
*: Durchbiegung des Antriebsriemens mit einer Betäti-
gungskraft von 98 N (10 kp) (verwendeter Zahnriemen)
Lichtmaschine
Wasserpumpe
Klimaanlagen-
kompressorKurbelwelle

6089-1. Technische Daten
Corolla_TMMT_EM (OM12J92M)
XDieselmotor
Modell 1ND-TV
Typ 4-Zylinder in Reihe, 4-Takt, Diesel (mit Turbolader)
Bohrung und Hub 73 × 81,5 mm
Hubraum 1364 cm3
Ventilabstand (kalter
Motor) Einlass: 0,11
 0,17 mm
Auslass: 0,14  0,20 mm
Antriebsriemenspannung Automatische Einstellung
HINWEIS
■Antriebsriementyp (Motor 1ND-TV)
Der Hochleistungs-Antriebsriemen wird für den Antriebsriemen auf der Seite der
Lichtmaschine verwendet. Verwenden Sie beim Ersetzen des Antriebsriemens einen
Original-Antriebsriemen von Toyota oder einen gleichwertigen Hochleistungs-
Antriebsriemen. Wenn kein Hochleistungs-Antriebsriemen verwendet wird, ist die
Lebensdauer möglicherweise geringer als erwartet. Der Hochleistungs-Antriebsrie-
men besitzt einen Aramid-Kern und weist deswegen eine höhere Strapazierfähigkeit
auf als handelsübliche Riemen, deren Kern aus PET oder PEN besteht.

609
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)
XBenzinmotor
XDieselmotor

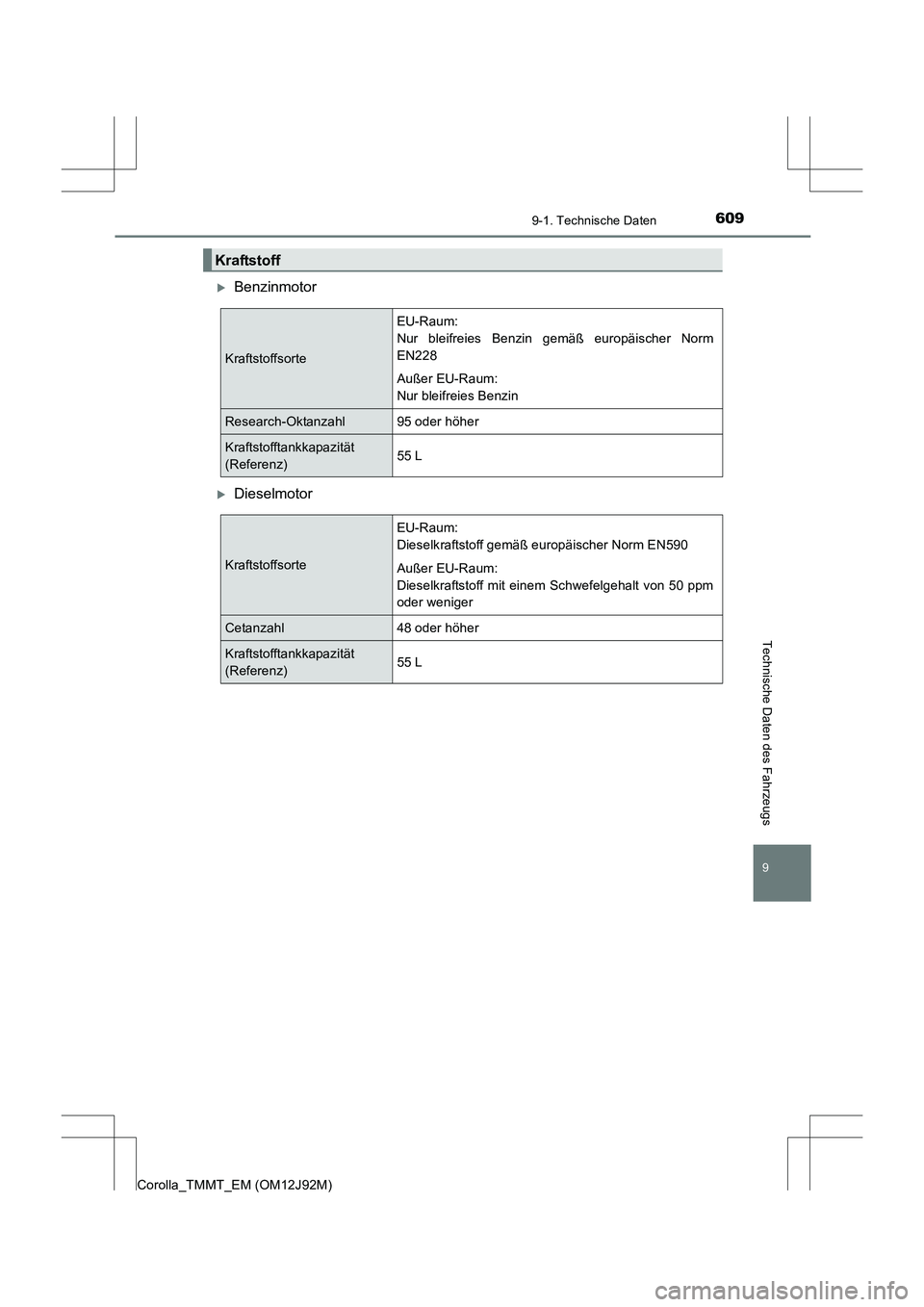

Kraftstoff
Kraftstoffsorte
EU-Raum:
Nur bleifreies Benzin gemäß europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankkapazität
(Referenz)55 L
Kraftstoffsorte
EU-Raum:
Dieselkraftstoff gemäß europäischer Norm EN590
Außer EU-Raum:
Dieselkraftstoff mit einem Schwefelgehalt von 50 ppm
oder weniger
Cetanzahl48 oder höher
Kraftstofftankkapazität
(Referenz)55 L

6109-1. Technische Daten
Corolla_TMMT_EM (OM12J92M)
*: Die Motoröl-Füllmenge ist eine Referenzmenge für die Verwendung beim Motoröl-wechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus, warten Sie
dann mindestens 5 Minuten und kontrollieren Sie den Ölstand mit dem Peilstab.
■
Wahl des richtigen Motoröls
XBenzinmotor
In Ihrem Toyota-Fahrzeug wird “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von zugelas-
senem “Toyota Genuine Motor Oil” «Ori ginal Toyota-Motoröl». Wenn es die
entsprechenden Qualitätsansprüche erfüllt, kann auch anderes Motoröl
verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
API-Klasse SL “Energy-Conserving”, SM “Energy-Conserving” oder SN
“Resource-Conserving”; oder ILSAC-Mehrbereichsmotoröl
15W-40:
API-Qualität SL, SM oder SN Mehrbereichsmotoröl

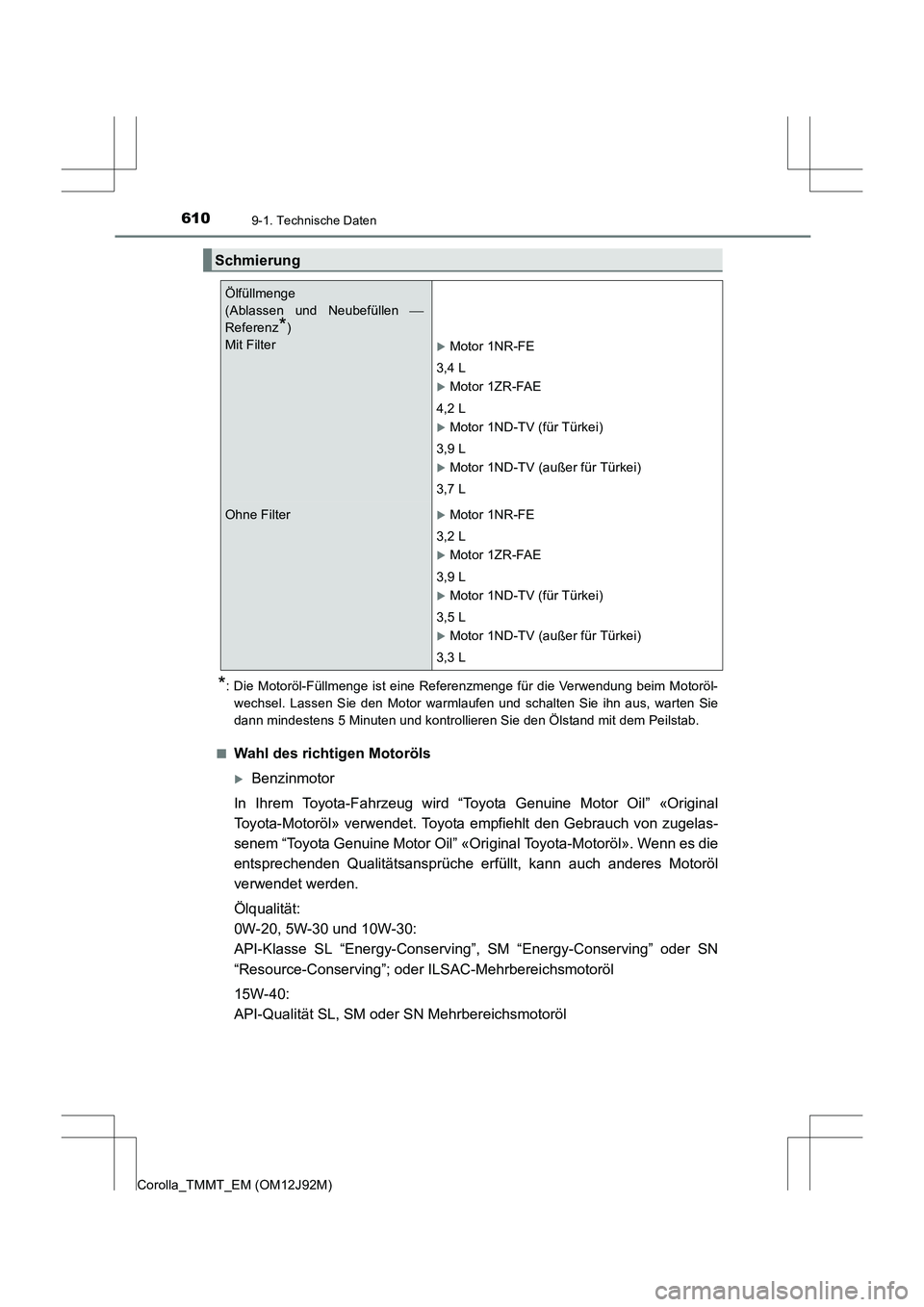

Schmierung
Ölfüllmenge
(Ablassen und Neubefüllen 
Referenz
*)
Mit Filter
XMotor 1NR-FE
3,4 L
XMotor 1ZR-FAE
4,2 L
XMotor 1ND-TV (für Türkei)
3,9 L
XMotor 1ND-TV (außer für Türkei)
3,7 L
Ohne FilterXMotor 1NR-FE
3,2 L
XMotor 1ZR-FAE
3,9 L
XMotor 1ND-TV (für Türkei)
3,5 L
XMotor 1ND-TV (außer für Türkei)
3,3 L
