TOYOTA COROLLA 2021 Bruksanvisningar (in Swedish)

269
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
nSammanfattning av funktioner
När du ska köra ut från ett fickpar-
kerat läge ska du välja i vilken rikt-
ning som du vill köra ut. Rattassis-
tans ges för att vägleda bilen till ett
läge varifrån du kan köra ut. 1
I växelläge P, tryck på knappen
S-IPA, välj assisterat läge för ut-
körning från fickparkering och
använd körriktningsvisare för att
välja önskad riktning.
2 Den automatiska rattvridningen
börjar när växelläget ändras en-
ligt systemets vägledning.
3 Ett ljud hörs och en display
visas för att uppmärksamma dig
när bilen når läget varifrån du
kan köra ut.
Beroende på parkeringsplatsens ut-
formning upprepas vägledningen till
startpunkter för att köra framåt och
backa och den automatiska rattvrid-
ningen varje gång manövrering med
flera rattvridningar är nödvändigt från
det att den automatiska rattvridningen
börjar i steg 2 till bilen kommer till ett
läge varifrån du kan köra ut.
OBSERVERA
lOm det finns en vägg eller annat
hinder på parkeringsplatsens insi-
da, eller om en annan parkerad bil
sticker ut i vägen från dess parke-
ringsplats kan den avsedda platsen
ställas in i ett läge som sticker ut i
vägen en aning.
lBeroende på omgivningen, t.ex.
andra parkerade fordon, kan bilen
eventuellt parkeras i vinkel eller
parkeringen kan avvika från parke-
ringsutrymmet. Justera bilens pla-
cering manuellt om det behövs.
lSystemet ger assistans genom att
vägleda bilen baserat på läget för
angränsande fordon även om det
finns hinder, gupp, sänkor eller trot-
toarkanter på parkeringsplatsen.
Om det verkar som att en samman-
stötning kan inträffa ska du trampa
på bromspedalen och sedan trycka
på knappen S-IPA för att stänga av
systemet.
lDet går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt
med egna ögon och om det verkar
som att bilen kan komma i kontakt
med ett hinder ska du stanna bilen
med bromspedalen.
Köra ut från fickparkerat
läge (avsluta assisterat läge
för fickparkering)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 269 Wednesday, March 3, 2021 9:48 AM

2704-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
nAnvända assisterat läge för ut-
körning från fickparkering
1 I växelläge P, tryck på knappen
S-IPA och kontrollera att dis-
playen på informationsdisplayen
växlar till ”Lämna fickparkering”.
2 Använd körriktningsvisaren
( sid. 167) för att välja om du
vill köra ut åt vänster eller höger.
Om det finns hinder i riktningen som
bilen ska köra ut bedömer systemet att
det inte är möjligt att köra ut, varefter
assistansen stängs av.
3 Om växelläget ändr as till R (eller
D) enligt anvisningsdisplayen på
skärmen ( sid. 263) hörs en
hög ljudsignal varpå assistan-
sen börjar.
Steg 4 och framåt gäller tillfällen när
anvisningsdisplayen vi sar ”Shift to R”
när körriktningsvisaren har tryckts till en
riktning för utkörning.
 När den automatiska rattvridning-
en börjar visas displayen för den
automatiska rattvridningen och in-
dikatorn för assistansnivån
( sid. 263) på displayens yta. 
Tryck på knappen S-IPA för att
stänga av assistansen.
4 Sätt dig i normal körställning för
att backa bilen, vila händerna
lätt på ratten utan att trycka på
den, kontrollera säkerheten i
området bakom och runt om-
kring bilen och backa långsamt
medan du justerar farten med
bromspedalen.
 Om du backar för snabbt avges
en skarp ljudsignal och assistan-
sen stängs av. ( sid. 264).
5 Om en ljudsignal hörs och
stoppdisplayen ( sid. 263)
visas på displayen ska du stan-
na bilen.
6 Ändra växelläget till D eller B.
7 Sätt dig i normal körställning,
vila händerna lätt på ratten utan
att trycka på den, kontrollera sä-
kerheten i området framför och
bakom bilen och kör långsamt
framåt medan du justerar farten
med bromspedalen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 270 Wednesday, March 3, 2021 9:48 AM

271
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE

Om utkörning inte kan genomför-
as vid första försöket och manöv-
rering med flera rattvridningar
behövs, fortsätt till steg 8.
 Fortsätt till steg 14 om inga flera
rattvridningar behövs.
8 Om en ljudsignal hörs och stopp-
displayen ( sid. 263) visas på
displayen ska du stanna bilen.
9 Ändra växelläget till R.
10 Sätt dig i normal körställning för
att backa bilen, vila händerna
lätt på ratten utan att trycka på
den, kontrollera säkerheten i
området bakom och runt om-
kring bilen och backa långsamt
medan du justerar farten med
bromspedalen.
Beroende på parkeringsutrymmet kan
steg 5 till 10 behöva upprepas.
11Om en ljudsignal hörs och stopp-
displayen ( sid. 263) visas på
displayen ska du stanna bilen.
12 Ändra växelläget till D eller B.
13 Sätt dig i normal körställning,
vila händerna lätt på ratten utan
att trycka på den, kontrollera sä-
kerheten i området framför och
bakom bilen och kör långsamt
framåt medan du justerar farten
med bromspedalen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 271 Wednesday, March 3, 2021 9:48 AM

2724-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
14 Om bilen har nästan kommit till
utkörningspunkten hörs en hög
ljudsignal och assistansen upp-
hör. Från det läget ska du fatta
tag i ratten och köra framåt.
nLäge för assisterad utkörning från
fickparkering
lOm föraren, under assistans, bedö-
mer att bilen är i ett läge där utkörning
är möjlig och vrider ratten upphör as-
sistansen i det läget.
lAssistansen kan inte användas om
inga bilar är parkerade framför dig,
eller om utrymmet mellan din bils front
och framförvarande parkerat fordon är
för stort.
lNär du använder det assisterade läget
för utkörning från fickparkering beror
det på omgivningen om assistansen
kan användas.
nNär du använder läget för assiste-
rad utkörning från fickparkering
Använd inte läget för assisterad utkör-
ning från fickparkering i följande situatio-
ner eftersom det eventuellt inte fungerar
på rätt sätt:
lNär vägbanan inte är belagd, t.ex.
grusväg.
lNär det finns hjulspår eller andra för-
djupningar i vägen bredvid din bil.
lNär vägen på sidan av din bil lutar.
lNär något av följande finns bakom
bilen inom ytan som bilen behöver för
att köra ut:
• Träd eller stolpar
• Vattenposter
• Högt gräs, blomrabatter, etc.
• Väggar eller murar som omger bilen
• Väntande fordon nära parkeringsplat-
sen
• Metallbalkar
• Väggar med utskjutande delar
•Hål
VARNING
nNär du använder läget för assis-
terad utkörning från fickparke-
ring
Kör försiktigt i följande situation efter-
som sidosensorerna inte alltid kan
känna av föremål, vilket kan leda till
en olycka.
När ett föremål befinner sig i ett områ-
de som ligger utanför sidosensorer-
nas avkänningsområde.
Föremål
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 272 Wednesday, March 3, 2021 9:48 AM

273
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
nSammanfattning av funktioner
Stanna så att mitten på den avsed-
da parkeringsplatsen visas nästan i
rät vinkel till bilen. Om utrymmet
kan kännas av kan vägledningen
framåt användas. Beroende på par-
keringsutrymmet och andra förut-
sättningar lämnas även assistans
med fler rattvridningar vid behov. 1
Stanna så att mitten på den av-
sedda parkeringsplatsen visas
nästan i rät vinkel till bilen. Tryck
sedan två gånger på knappen
S-IPA för att välja läget för assis-
terad inbackningsparkering.
2 Den automatiska rattvridnings-
funktionen startar när bilen kom-
mer i rörelse.
3 Ett ljud hörs och en display
visas för att uppmärksamma dig
när bilen når läget varifrån back-
ning börjar.
Om parkeringsutrymmet som känns av
är trångt eller vägen (avståndet till kan-
ten av vägen från parkeringsutrymmet)
är smal, eller om det finns hinder fram-
för bilen lämnas ingen vägledning.
4Parkeringen är avslutad.
Detta avslutar assistansläget
Beroende på parkeringsutrymmets
skick, upprepas vägledning till start-
punkter för körning framåt och back-
ning, såväl som den automatiska ratt-
vridningen när helst manövrering med
flera rattvridningar behövs enligt steg 3
från det att bilen börjar backa tills par-
keringen är avslutad.
OBSERVERA
nNär du använder läget för assis-
terad utkörning från fickparke-
ring
lAnvänd inte assisterat läge för ut-
körning från fickparkering annat än
när du lämnar en fickparkerings-
plats.
Om assistansen startas oavsiktligt
ska du trampa på bromspedalen
och stanna bilen. Tryck sedan på
knappen S-IPA för att stänga av as-
sistansen.
lSensorernas avkänningsområde
( sid. 237) är begränsat. Kontroll-
era säkerheten i omgivningen direkt
med egna ögon och om det verkar
som att bilen kan komma att köra in
i ett hinder ska du stanna bilen med
bromspedalen.
lDet går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt
med egna ögon och om det verkar
som att bilen kan komma i kontakt
med ett hinder ska du stanna bilen
med bromspedalen.
lKontrollera säkerheten i omgivning-
en direkt med egna ögon när du kör
till ett läge från vilket du kan köra ut.
Parkering bredvid andra
fordon (assisterat läge för
inbackningsparkering)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 273 Wednesday, March 3, 2021 9:48 AM

2744-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE

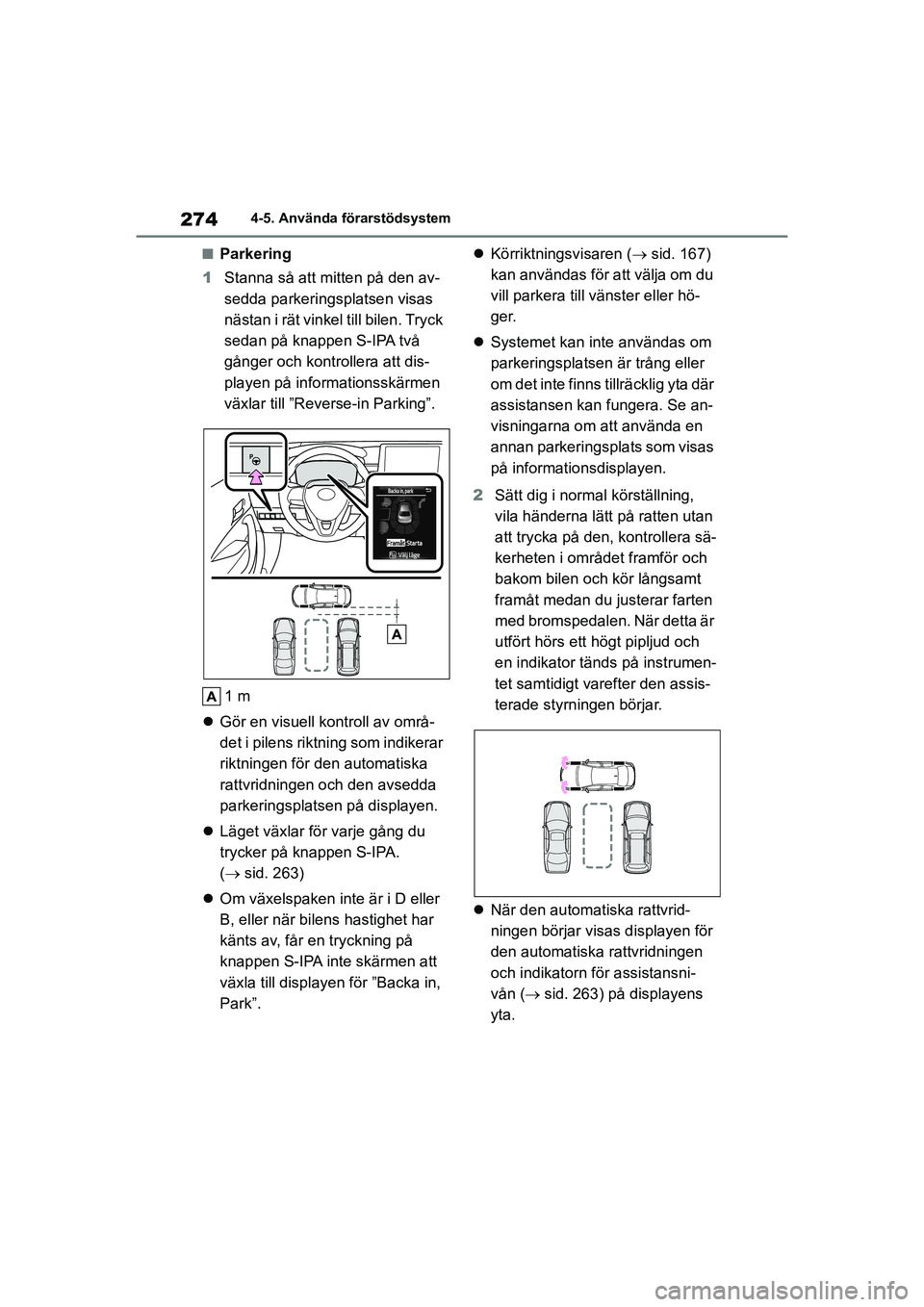

nParkering
1 Stanna så att mitten på den av-
sedda parkeringsplatsen visas
nästan i rät vinkel till bilen. Tryck
sedan på knappen S-IPA två
gånger och kontrollera att dis-
playen på informationsskärmen
växlar till ”Reverse-in Parking”.
1 m
 Gör en visuell kontroll av områ-
det i pilens riktning som indikerar
riktningen för den automatiska
rattvridningen och den avsedda
parkeringsplatsen på displayen.
 Läget växlar för varje gång du
trycker på knappen S-IPA.
( sid. 263)
 Om växelspaken inte är i D eller
B, eller när bilens hastighet har
känts av, får en tryckning på
knappen S-IPA inte skärmen att
växla till displayen för ”Backa in,
Park”. 
Körriktningsvisaren ( sid. 167)
kan användas för att välja om du
vill parkera till vänster eller hö-
ger.
 Systemet kan inte användas om
parkeringsplatsen är trång eller
om det inte finns tillräcklig yta där
assistansen kan fungera. Se an-
visningarna om att använda en
annan parkeringsplats som visas
på informationsdisplayen.
2 Sätt dig i normal körställning,
vila händerna lätt på ratten utan
att trycka på den, kontrollera sä-
kerheten i området framför och
bakom bilen och kör långsamt
framåt medan du justerar farten
med bromspedalen. När detta är
utfört hörs ett högt pipljud och
en indikator tänds på instrumen-
tet samtidigt varefter den assis-
terade styrningen börjar.
 När den automatiska rattvrid-
ningen börjar visas displayen för
den automatiska rattvridningen
och indikatorn för assistansni-
vån ( sid. 263) på displayens
yta.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 274 Wednesday, March 3, 2021 9:48 AM

275
4

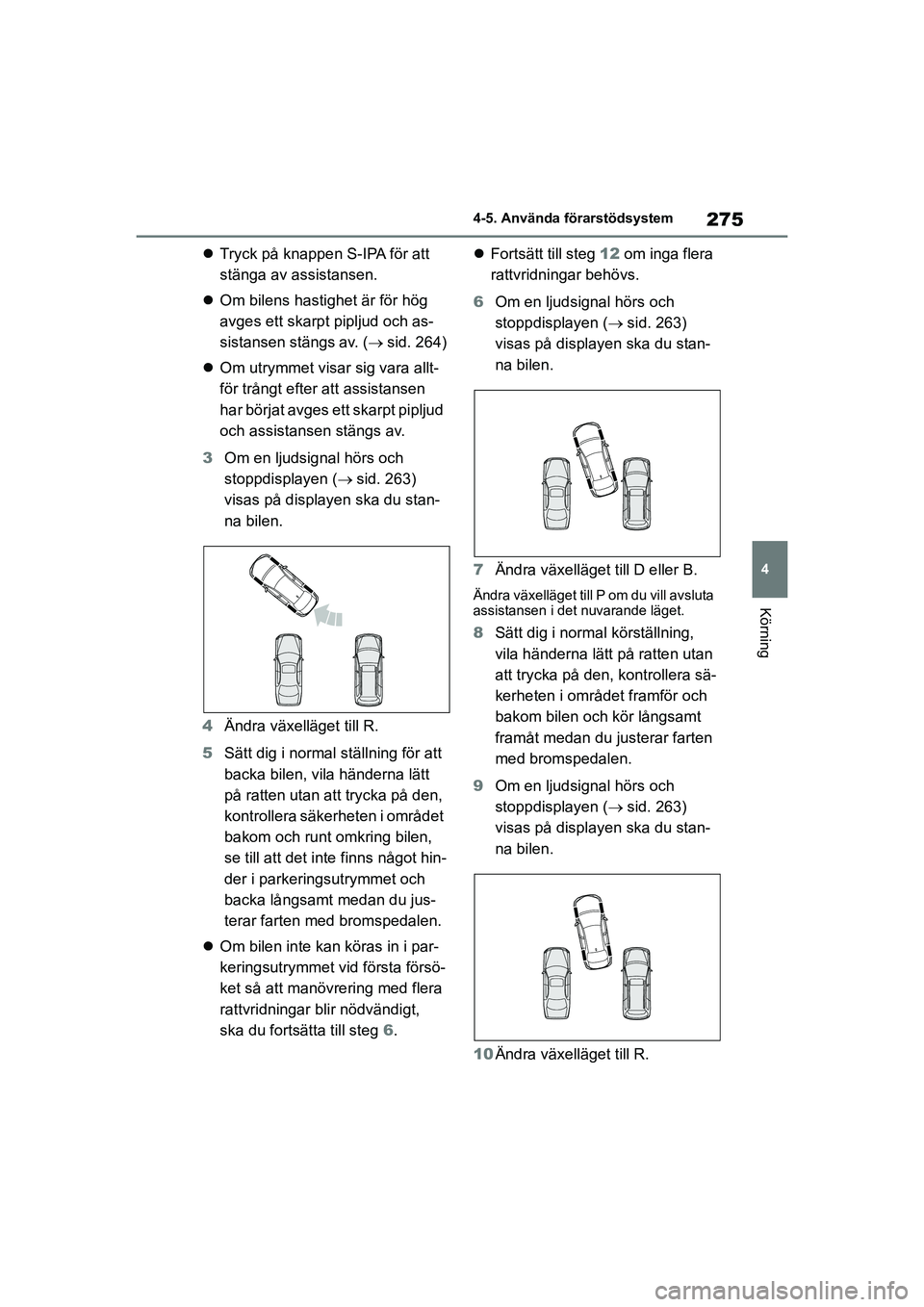

4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE

Tryck på knappen S-IPA för att
stänga av assistansen.
 Om bilens hastighet är för hög
avges ett skarpt pipljud och as-
sistansen stängs av. ( sid. 264)
 Om utrymmet visar sig vara allt-
för trångt efter att assistansen
har börjat avges ett skarpt pipljud
och assistansen stängs av.
3 Om en ljudsignal hörs och
stoppdisplayen ( sid. 263)
visas på displayen ska du stan-
na bilen.
4 Ändra växelläget till R.
5 Sätt dig i normal ställning för att
backa bilen, vila händerna lätt
på ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen,
se till att det inte finns något hin-
der i parkeringsutrymmet och
backa långsamt medan du jus-
terar farten med bromspedalen.
 Om bilen inte kan köras in i par-
keringsutrymmet vid första försö-
ket så att manövrering med flera
rattvridningar blir nödvändigt,
ska du fortsätta till steg 6. 
Fortsätt till steg 12 om inga flera
rattvridningar behövs.
6 Om en ljudsignal hörs och
stoppdisplayen ( sid. 263)
visas på displayen ska du stan-
na bilen.
7 Ändra växelläget till D eller B.
Ändra växelläget till P om du vill avsluta
assistansen i det nuvarande läget.
8Sätt dig i normal körställning,
vila händerna lätt på ratten utan
att trycka på den, kontrollera sä-
kerheten i området framför och
bakom bilen och kör långsamt
framåt medan du justerar farten
med bromspedalen.
9 Om en ljudsignal hörs och
stoppdisplayen ( sid. 263)
visas på displayen ska du stan-
na bilen.
10 Ändra växelläget till R.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 275 Wednesday, March 3, 2021 9:48 AM

2764-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
11 Sätt dig i normal körställning för
att backa bilen, vila händerna
lätt på ratten utan att trycka på
den, kontrollera säkerheten i
området bakom och runt om-
kring bilen och backa långsamt
medan du justerar farten med
bromspedalen.
Beroende på parkeringsutrymmet kan
steg 6 till 11 behöva upprepas.
12När bilen är så gott som inne på
det avsedda parkeringsutrym-
met, en hög ljudsignal hörs och
stoppdisplayen visas på display-
en ( sid. 263) ska du stanna
bilen.
Detta avslutar assistansläget för in-
backningsparkering.
 Som säkerhetsåtgärd hörs sum-
mertonen lågt innan bilen helt
har kommit in på parkeringsut-
rymmet. Funktionen stängs
också av vid den tidpunkten. Håll
hårt i ratten och backa långsamt
medan du justerar hastigheten
med bromspedalen för att nå det
avsedda parkeringsutrymmet.
 Var noga med att kontrollera om-
rådet framför och bakom bilen di-
rekt med egna ögon och med
backspeglarna medan du back-
ar.
nFörutsättningar för inbacknings-
parkering med assisterat läge
lKör långsamt (med en hastighet som
gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt sätt.
Stanna bilen helt så att mitten på par-
keringsplatsen är nästan vinkelrät mot
bilen, tryck sedan på knappen S-IPA.
lFunktionen kan inte användas om kör-
hastigheten är högre än cirka
30 km/tim
lFrämre och bakre sidosensorerna an-
vänds till att känna av parkerade for-
don och fastställa parkeringsutrym-
met. Avkänning blir därför inte möjlig
( sid. 283) och vägledning kan inte
genomföras.
lOm inga fordon är parkerade kan ett
parkeringsutrymme in te fastställas.
Därför kan inbackningsparkering med
assistans inte genomföras.
lOm det inte går att känna av omgiv-
ningen kring parkeringsutrymmet kan
inbackningsparkering i assisterat läge
inte genomföras.
lOm det inte finns det tillräckliga utrym-
met som krävs framför bilen för att
parkeringen går det eventuellt inte att
nå parkeringsutrymmet.
Avsedd parkeringsplats
Vägg
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 276 Wednesday, March 3, 2021 9:48 AM

277
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
nGoda råd vid användning av assis-
tansläget för inbackningsparkering
1 Lämna ett utrymme på cirka 1 m från
parkerade fordon och närma dig det
avsedda parkeringsutrymmet. Om
utrymmet mellan din bil och andra
parkerade bilar är för stort kan de
främre och bakre sidosensorerna
eventuellt inte känna av de parkera-
de fordonen.
1 m
2 Stanna så att mitten på den avsedda
parkeringsplatsen är vinkelrät mot
bilen. Tryck bara på knappen S-IPA
när bilen är helt stillastående.
Om den intelligenta parkeringsassistan sen inte kan användas, eller om
funktionen har upphört eller stängts av, visas något av följande meddelan-
den på informationsdisplayen. Vidtag lämplig åtgärd enligt displayen.
OBSERVERA
nVid användning av assistanslä-
get för inbackningsparkering
lOm det finns sänkor eller gupp i
vägytan kan det avsedda parke-
ringsutrymmet inte ställas in. Därför
kan bilen bli parkerad i vinkel eller
parkeringen kan avvika från parke-
ringsutrymmet. I så fall kan du inte
använda läget för assisterad in-
backningsparkering.
lNär du parkeringar på ett trångt ut-
rymme kommer bilen nära angräns-
ande fordon. Om det verkar som att
bilen kommer att vidröra fordonen
ska du stanna bilen med bromspe-
dalen.
lDet går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt
med egna ögon och om det verkar
som att bilen kan komma i kontakt
med ett hinder ska du stanna bilen
med bromspedalen.
lBeroende på omgivningen, t.ex.
andra parkerade fordon, kan bilen
eventuellt parkeras i vinkel eller
parkeringen kan avvika från parke-
ringsutrymmet. Justera bilens pla-
cering manuellt om det behövs.
Meddelanden på informationsdisplayen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 277 Wednesday, March 3, 2021 9:48 AM

2784-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE

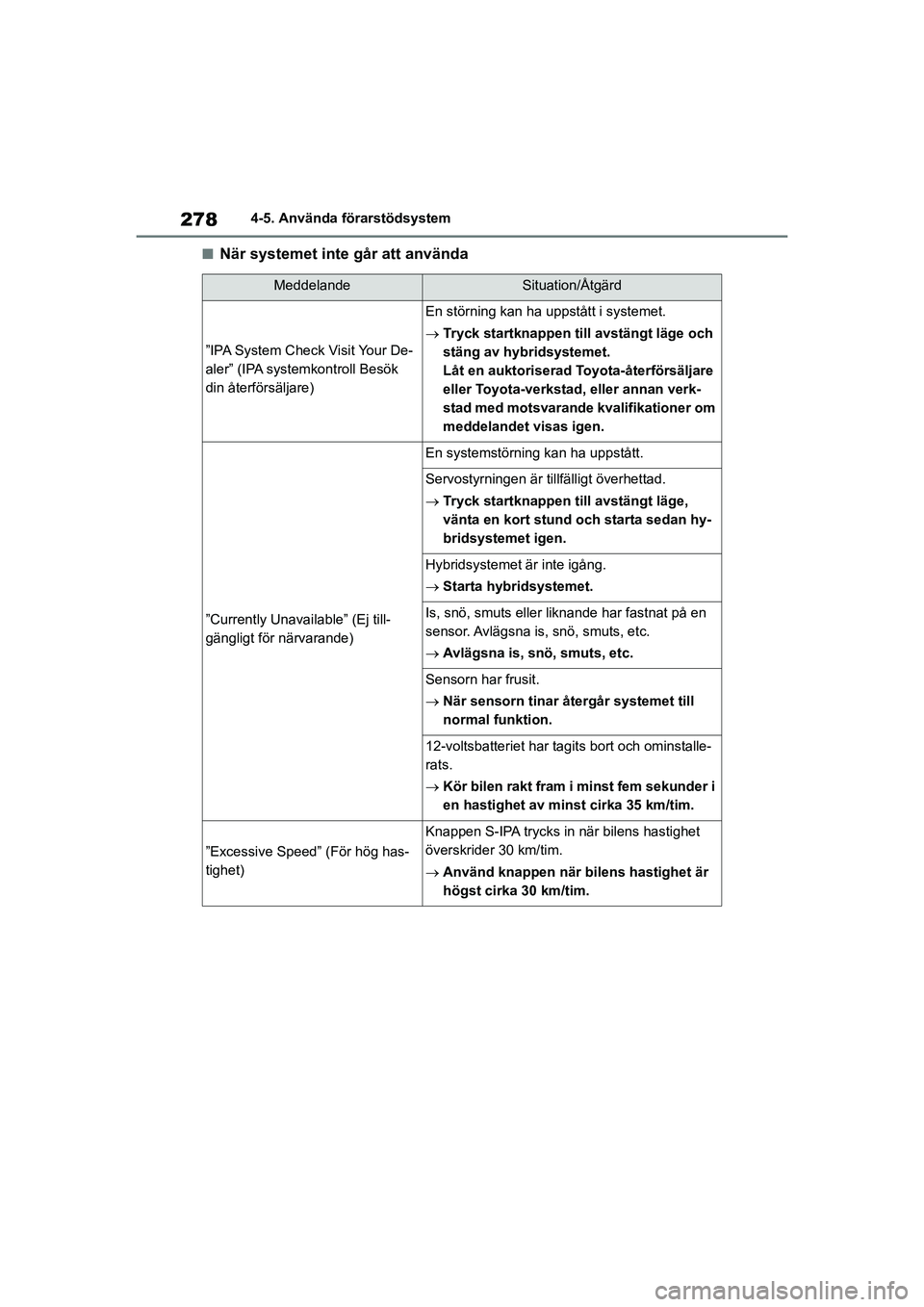

nNär systemet inte går att använda
MeddelandeSituation/Åtgärd
”IPA System Check Visit Your De-
aler” (IPA systemkontroll Besök
din återförsäljare)
En störning kan ha uppstått i systemet.
 Tryck startknappen till avstängt läge och
stäng av hybridsystemet.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer om
meddelandet visas igen.
”Currently Unavailable” (Ej till-
gängligt för närvarande)
En systemstörning kan ha uppstått.
Servostyrningen är tillfälligt överhettad.
Tryck startknappen till avstängt läge,
vänta en kort stund och starta sedan hy-
bridsystemet igen.
Hybridsystemet är inte igång.
Starta hybridsystemet.
Is, snö, smuts eller liknande har fastnat på en
sensor. Avlägsna is, snö, smuts, etc.
Avlägsna is, snö, smuts, etc.
Sensorn har frusit.
När sensorn tinar återgår systemet till
normal funktion.
12-voltsbatteriet har tagits bort och ominstalle-
rats.
Kör bilen rakt fram i minst fem sekunder i
en hastighet av minst cirka 35 km/tim.
”Excessive Speed” (För hög has-
tighet)
Knappen S-IPA trycks in när bilens hastighet
överskrider 30 km/tim.
Använd knappen när bilens hastighet är
högst cirka 30 km/tim.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 278 Wednesday, March 3, 2021 9:48 AM
