TOYOTA COROLLA 2021 Bruksanvisningar (in Swedish)

229
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
Använd kontrollerna på ratten att
sätta på/stänga av funktionen.
1
Tryck på eller för att
välja .
2 Tryck på eller för att
välja , tryck sedan på .
VARNING
lHåll alltid sensorerna och omgivan-
de ytor på bakre stötfångaren rena.
Om en sensor eller den omgivande
ytan på bakre stötfångaren är smutsig
eller snötäckt ko mmer dödavinkelvar-
naren eventuellt inte att fungera och ett
varningsmeddelande ( sid. 228) vi-
sas. Ta i så fall bor t smuts eller snö. Kör
bilen med alla driftsförutsättningarna för
BSM-funktionen ( sid. 231) uppfyllda
i cirka 10 minuter. Om varningsmedde-
landet inte försvinner ska du låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, e ller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
lSätt inte fast tillbehör, dekaler (in-
klusive transparenta dekaler), alu-
miniumtejp eller andra föremål på
en sensor eller på ytan runt sensorn
på bakre stötfångaren.
lUtsätt inte sensorn eller den omgi-
vande ytan på bakre stötfångaren
för hårda stötar.
Om sensorn rubbas ytterst lite ur
sitt läge kan stör ningar uppstå i sys-
temet och fordon känns eventuellt
inte av på rätt sätt.
I följande situationer ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer kontrollera din bil.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en buck-
la, eller har delvis kopplats bort.
lTa inte isär sensorn.
lGör inga anpassningar av sensorn
eller den omgivande ytan på bakre
stötfångaren.
lOm en sensor eller bakre stötfång-
aren behöver tas bort/monteras
eller bytas ut ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning.
lLackera inte bakre stötfångaren i
någon annan färg än en officiell färg
från Toyota.
Sätta på/stänga av
dödavinkelvarnaren
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 229 Wednesday, March 3, 2021 9:48 AM

2304-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
nFordon som kan detekteras av dödavinkelvarnaren
Dödavinkelvarnaren använder radarsensorer på sidorna i bak för att detek-
tera bakomvarande fordon i angränsande körfält och informerar föraren om
deras närvaro med indikatorer på ytterbackspeglarna.
Fordon som färdas på ytor som inte är synliga i ytterbackspeglarna
(döda vinklar)
Fordon som snabbt närmar sig bakifrån på ytor som inte är synliga i yt-
terbackspeglarna (döda vinklar)
nAvkänningsområden för dödavinkelvarnaren
Områdena där fordon kan kännas av beskrivs nedan.
Storleken på avkänningsområdet:
Cirka 0,5 m till 3,5 m från bilens respektive sida*1
Cirka 1 m framför bakre stötfångaren
Cirka 3 m från bakre stötfångaren
Cirka 3 m till 60 m från bakre stötfångaren
*2
*1: Ytan mellan bilens sida och 0,5 m från bilens sida kan inte kännas av.
Dödavinkelvarnare, funktion
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 230 Wednesday, March 3, 2021 9:48 AM

231
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
*2: Ju större hastighetsskillnaden är mellan
din bil och det upptäckta fordonet desto
längre bort kan fordonet upptäckas så att indikatorerna i ytterbackspeglarna
tänds eller blinkar.
nDödavinkelvarnaren aktiveras när
Dödavinkelvarnaren aktiveras om samt-
liga nedanstående villkor uppfylls:
lDödavinkelvarnaren är påslagen.
lVäxelspaken är i annat läge än R.
lBilens hastighet överstiger cirka
16 km/tim.
nDödavinkelvarnaren känner av ett
fordon när
Dödavinkelvarnaren känner av fordon i
detekteringsområdet i följande situatio-
ner:
lEtt fordon i filen bredvid kör om din bil.
lDu kör långsamt om ett fordon i en
närliggande fil.
lEtt annat fordon kommer in i avkän-
ningsområdet när det byter fil.
nFörutsättningar under vilka döda-
vinkelvarnaren inte känner av ett
fordon
Dödavinkelvarnaren är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
lSmå motorcyklar, cyklar, fotgängare,
etc.*
lFordon som färdas i motsatt riktning
lRäcken, murar, skyltar, parkerade for-
don och liknande stillastående före-
mål
*
lBakomvarande fordon i samma fil*
lFordon som färdas 2 filer från din bil*
lFordon som blir snabbt omkörda av
din bil*
*
: Beroende på förutsättningarna sker eventuellt avkänning av fordon och/
eller föremål.
nFörutsättningar under vilka döda-
vinkelvarnaren eventuellt inte fung-
erar korrekt
lDödavinkelvarnaren känner eventu-
ellt inte av fordon korrekt i följande för-
hållanden:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med
lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med en- dast ett kort utrymme mellan dem
• Om avståndet mellan dig och bakom-
varande fordon är kort
• Om det är väsentlig hastighetsskillnad mellan din bil och fordonet som kom-
mer in i avkänningsområdet
• Om hastighetsskillnaden mellan din bil och ett annat fordon förändras
• Om ett fordon som kommer in i avkän-
ningsområdet färdas med ungefär
samma hastighet som din bil
• Om din bil startar från stillastående och ett fordon är kvar i avkänningsom-
rådet
• Vid körning uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om körfälten är breda, eller vid kör- ning på utsidan av ett körfält och ett
fordon i angränsande körfält är långt
ifrån din bil
• Vid körning med släp
• Om ett tillbehör (t.e x. en cykelhållare)
är monterat bakpå fordonet
• Om det är väsentlig höjdskillnad mel- lan din bil och fordonet som kommer
in i detekteringsområdet
• Omedelbart efter att dödavinkelvarna- ren har aktiverats
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 231 Wednesday, March 3, 2021 9:48 AM

2324-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
lTillfällen när dödavinkelvarnaren i
onödan känner av ett fordon och/eller
föremål kan öka i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om avståndet är kort mellan din bil och ett vägräcke, mur etc. som kom-
mer in i avkänningsområdet
• Vid körning uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Om körfälten är smala, eller vid kör- ning ytterst i ett körfält och ett fordon
som färdas i ett annat körfält än det
angränsande körfältet kommer in i av-
känningsområdet
• Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
• Om däcken slirar eller sladdar
• Om avståndet mellan dig och bakom-
varande fordon är kort
• Om ett tillbehör (t.e x. en cykelhållare)
är monterat bakpå fordonet
*: I förekommande fall
nSensortyper
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Mittsensorer bak
Främre sidosensorer (i förekom-
mande fall)
Bakre sidosensorer (i förekom-
mande fall)
Toyota parkeringssen-
sor
*
Avståndet från din bil till när-
belägna föremål, t.ex. en vägg,
vid fickparkering eller vid kör-
ning in i ett garage mäts av
sensorer och kommuniceras
via informationsdisplayen,
vindrutedisplayen (i förekom-
mande fall), ljudsystemets dis-
play (i förekommande fall) och
en summerton. Kontrollera all-
tid omgivningen när du använ-
der detta system.
Systemkomponenter
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 232 Wednesday, March 3, 2021 9:48 AM

233
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
nDisplay
När sensorerna känner av ett före-
mål, t.ex. en vägg, visas grafik på
informationsdispla yen, vindrutedis-
playen (i förekommande fall) och
ljudsystemets display (i förekom-
mande fall) beroende på läget och
avståndet till föremålet.
 Informationsdisplay och vindru-
tedisplay
Avkänning med främre hörnsen-
sorer
Avkänning med främre mittsen-
sor
Rörelsesensors avkännings-
funktion, främre sida (i förekom-
mande fall)
*
Rörelsesensors avkännings-
funktion, bakre sida (i förekom-
mande fall)
*
Avkänning med bakre hörnsen-
sorer
Avkänning med bakre mittsen-
sor
*: Displayer för de främre sidosensorer- na visas inte förrän avsökningen av
ytorna på bilens sidor har avslutats.
 Ljudsystemets display
Ett diagram visas när Toyota backka-
mera visas.
En förenklad bild visas på ljudsyste-
mets display när ett föremål detekteras.
Använd de rattmonterade kontrol-
lerna till att aktivera/inaktivera
Toyota parkeringssensorer.
(  sid. 98)
1 Tryck på eller för att
välja .
2 Tryck på eller för att
välja , tryck sedan på .
När Toyota parkeringssensor inakti-
veras tänds indika torn OFF i parke-
ringssensorsystemet ( sid. 85).
Aktiverar/inaktiverar Toyota
parkeringssensor
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 233 Wednesday, March 3, 2021 9:48 AM

2344-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
Välj på informat ionsdisplayen,
välj och därefter On för att sätta
på systemet igen när det har varit
avstängt. Om syst emet inaktiveras
med den här metoden återaktiveras
det inte genom att startknappen
stängs av och sedan trycks till tänd-
ningsläge.
VARNING
nVid användning av Toyotas par-
keringsassistanssensor
Följ följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte
kan framföras på säkert sätt vilket kan
leda till en olycka.
lAnvänd inte sensorn vid hastigheter
över 10 km/tim.
lSensorernas avkänningsområden
och reaktionstider är begränsade.
När du kör framåt eller bakåt bör du
av säkerhetsskäl kontrollera områ-
det runt bilen (särskilt på båda sidor
av bilen). Du bör också köra lång-
samt och reglera bilens hastighet
med hjälp av bromsen.
lInstallera inga tillbehör inom senso-
rernas räckvidd.
lOmrådet alldeles under stötfångar-
na känns inte av.
Tunna stolpar eller föremål som är
lägre än sensorn känns eventuellt
inte av när bilen närmar sig dem,
även om de har känts av tidigare.
nSidosensorer (i förekommande
fall)
I följande situationer fungerar syste-
mets sonar eventuellt inte på normalt
sätt vilket kan leda till en plötslig
olycka. Kör försiktigt.
lFöremål känns inte alltid av på ytor-
na på bilens sidor förrän bilen körs
en kort stund och avsökningen av
sidoytorna är avslutad. ( sid. 235)
lÄven när avsökningen av sidoytor-
na är avslutad kan inte föremål,
som t.ex. andra fordon, människor
eller djur, alltid kännas av.
lÄven när avsökningen av sidoytor-
na är avslutad känns inte alltid före-
mål av beroende på förhållandena i
bilens omgivning. I sådant fall
stängs displayerna för sidosenso-
rerna ( sid. 233) tillfälligt av.
nNär funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras, det kan fortsätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
lBilen är utrustad med skärmskydd,
trådlös antenn eller dimljus.
lFrämre eller bakre stötfångaren
eller en sensorn får en hård stöt.
lEn fjädring som inte är Toyota-origi-
nal (t.ex. sänkt fjädring) har installe-
rats.
lBogseringsöglor är monterade.
lEn registreri ngsskylt med bak-
grundsbelysning har installerats.
nVid användning av Toyotas par-
keringssensor
I följande situationer fungerar syste-
met eventuellt inte som det ska på
grund av sensorfel eller liknande. Låt
en auktoriserad Toyo ta-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning undersöka bilen.
lDisplayen till Toyota parkeringssen-
sor blinkar eller lyser med fast sken
och en ljudsignal hörs när inga före-
mål känns av.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 234 Wednesday, March 3, 2021 9:48 AM

235
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
nSystemet kan användas när
lStartknappen är i tändningsläge.
lToyota parkeringssensor är aktiverad.
lBilens hastighet är lägre än cirka
10 km/tim.
lEtt annat växelläge än P har valts.
lRatten vrids minst cirka 90° (Främre
sidosensorer, bakre sidosensorer) (i
förekommande fall)
nVarningsfunktion för föremål (i fö-
rekommande fall)
Om ett föremål befi nner sig på sidorna
inom bilens körväg medan bilen körs
framåt eller bakåt uppmärksammar den
här funktionen föraren med displayen
och summertonen.
Föremål
Bilens beräknade riktning
nAvkänning av föremål på bilens
sidor (i förekommande fall)
lSidosensorerna avsöker områdena på
bilens sidor för att känna av föremål
på sidorna. Föremål som känns av
behålls i minnet i högst cirka två minu-
ter.
lFöremål känns eventuellt inte av på
bilens sidor förrän avsökningen är av-
slutad. När startknappen har trycks till
tändningsläge avslutas avsökningen
när bilen har körts en kort stund.
lOm ett föremål, som t.ex. annat for-
don, fotgängare eller djur känns av
med sidosensorerna kan föremål fort-
sätta att kännas av även när det har
lämnat sidosensorernas avkännings-
område.
nOm ”Parking Assist Unavailable
Please Clean Parking Assist Sen-
sor” visas på informationsdisplay-
en
En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen
etc från sensorn så att systemet återgår
till normal funktion.
VARNING
lOm området runt en sensor kollide-
rar med något, eller utsätts för en
kraftig stöt.
lOm stötdämparen eller grillen stöter
i något.
lOm displayen blinkar eller visas
kontinuerligt utan summerton, utom
när ljudlös funktion har aktiverats.
lOm displayfel uppstår ska du först
kontrollera sensorn.
Om felet uppstår även om sensorn
inte är täckt med is, snö eller lera
har sannolikt en funktionsstörning
uppstått i sensorn.
nNär du tvättar bilen
Spruta inte vatten eller ånga på områ-
den kring sensorn.
Sådant kan orsaka en funktionsstör-
ning i sensorn.
lSpruta inte vatten direkt på senso-
rerna om du tvättar bilen med vat-
ten under högt tryck eftersom det
kan orsaka en funktionsstörning i
en sensor.
lRikta inte ånga för nära sensorerna
om du tvättar bilen med ånga, efter-
som det kan orsaka funktionsstör-
ning i en sensor.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 235 Wednesday, March 3, 2021 9:48 AM

2364-5. Använda förarstödsystem

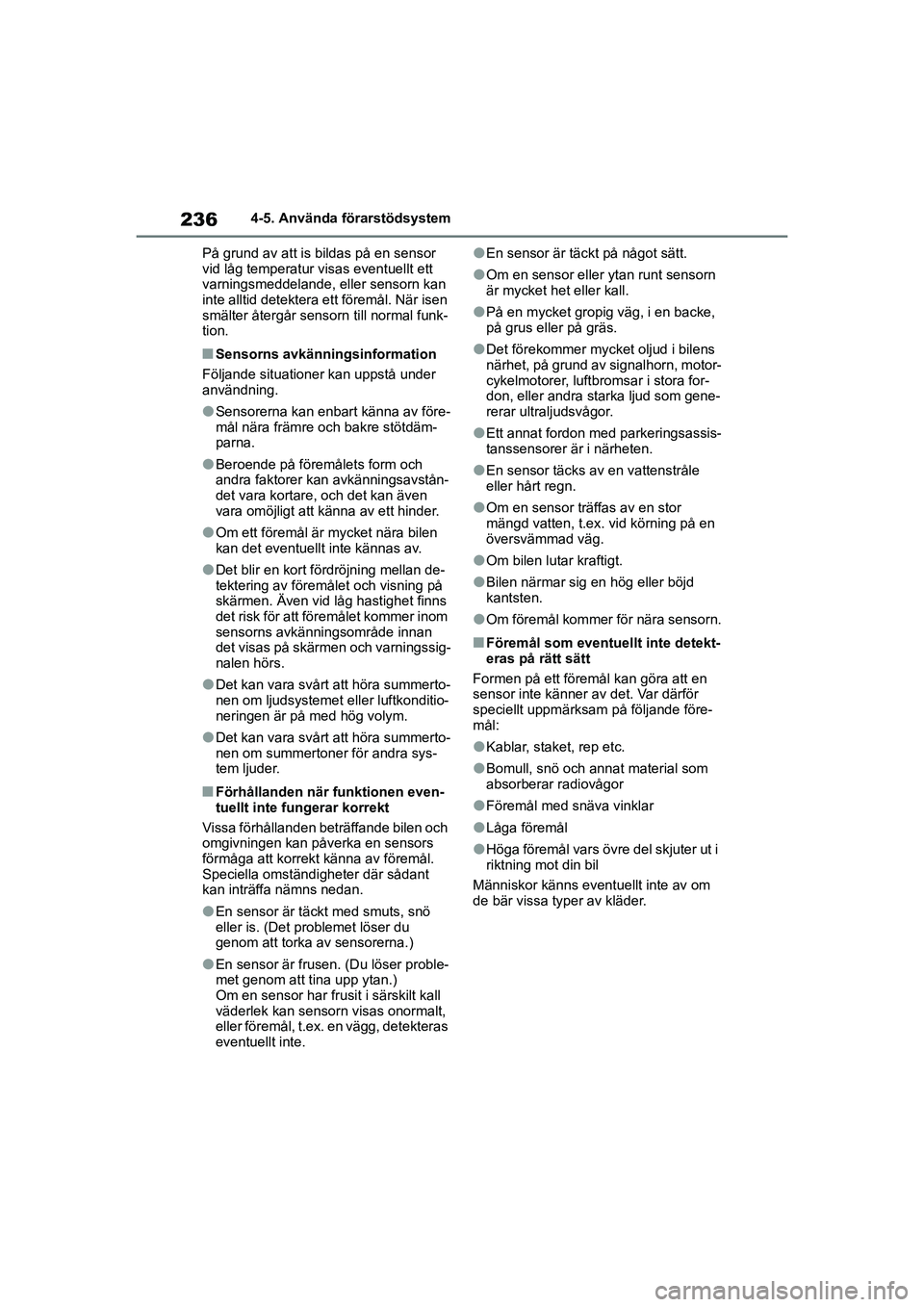

COROLLA HV_TMMT_OM12P19SE På grund av att is bildas på en sensor
vid låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn kan
inte alltid detektera ett föremål. När isen
smälter återgår sensorn till normal funk-
tion.
nSensorns avkänningsinformation
Följande situationer kan uppstå under
användning.
lSensorerna kan enbart känna av före-
mål nära främre och bakre stötdäm-
parna.
lBeroende på föremålets form och
andra faktorer kan avkänningsavstån-
det vara kortare, och det kan även
vara omöjligt att känna av ett hinder.
lOm ett föremål är mycket nära bilen
kan det eventuellt inte kännas av.
lDet blir en kort fördröjning mellan de-
tektering av föremålet och visning på
skärmen. Även vid låg hastighet finns
det risk för att föremålet kommer inom
sensorns avkänningsområde innan
det visas på skärmen och varningssig-
nalen hörs.
lDet kan vara svårt att höra summerto-
nen om ljudsystemet eller luftkonditio-
neringen är på med hög volym.
lDet kan vara svårt att höra summerto-
nen om summertoner för andra sys-
tem ljuder.
nFörhållanden när funktionen even-
tuellt inte fungerar korrekt
Vissa förhållanden beträffande bilen och
omgivningen kan påverka en sensors
förmåga att korrekt känna av föremål.
Speciella omständigheter där sådant
kan inträffa nämns nedan.
lEn sensor är täckt med smuts, snö
eller is. (Det problemet löser du
genom att torka av sensorerna.)
lEn sensor är frusen. (Du löser proble-
met genom att tina upp ytan.)
Om en sensor har frusit i särskilt kall
väderlek kan sensorn visas onormalt,
eller föremål, t.ex. en vägg, detekteras
eventuellt inte.
lEn sensor är täckt på något sätt.
lOm en sensor eller ytan runt sensorn
är mycket het eller kall.
lPå en mycket gropig väg, i en backe,
på grus eller på gräs.
lDet förekommer mycket oljud i bilens
närhet, på grund av signalhorn, motor-
cykelmotorer, luftbromsar i stora for-
don, eller andra starka ljud som gene-
rerar ultraljudsvågor.
lEtt annat fordon med parkeringsassis-
tanssensorer är i närheten.
lEn sensor täcks av en vattenstråle
eller hårt regn.
lOm en sensor träffas av en stor
mängd vatten, t.ex. vid körning på en
översvämmad väg.
lOm bilen lutar kraftigt.
lBilen närmar sig en hög eller böjd
kantsten.
lOm föremål kommer för nära sensorn.
nFöremål som eventuellt inte detekt-
eras på rätt sätt
Formen på ett föremål kan göra att en
sensor inte känner av det. Var därför
speciellt uppmärksam på följande före-
mål:
lKablar, staket, rep etc.
lBomull, snö och annat material som
absorberar radiovågor
lFöremål med snäva vinklar
lLåga föremål
lHöga föremål vars övre del skjuter ut i
riktning mot din bil
Människor känns eventuellt inte av om
de bär vissa typer av kläder.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 236 Wednesday, March 3, 2021 9:48 AM

237
4
4-5. Använda förarstödsystem
Körning
COROLLA HV_TMMT_OM12P19SE
nSensorernas driftsområde
Cirka 100 cm
Cirka 150 cm
Cirka 60 cm
Cirka 115 cm (modeller med
främre sidosensorer och bakre
sidosensorer)
Diagrammet visar sensorernas avkän-
ningsområde. Observera att sensorer-
na inte kan känna av föremål som är
extremt nära bilen.
För uppgifter om avkänning av föremål
på sidorna. (
sid. 235)
Detekteringsområdet kan variera bero-
ende på föremålets form etc.
nInformationsdisplay, vindrutedisplay (i förekommande fall) och ljud-
systemets display (i förekommande fall)
När ett föremål detekteras av en sens or visas det ungefärliga avståndet till
föremålet på informations displayen, ljudsystemets display (i förekommande
fall) och vindrutedisplayen (i förekommande fall). (När avståndet till föremå-
let blir kortare kan avståndssegmenten börja blinka.)
Displayerna för de främre sidosensorerna och bakre sidosensorerna visas
inte förrän avsökningen av ytorna på bilens sidor har avslutats.
 Ungefärligt avstånd till före målet: 150 cm till 60 cm
* (Bakre mittsensor)
*: Automatisk dämpning av su mmerton är aktiverad. (sid. 239)
Sensoravkänning, avstånd
till föremål
InformationsdisplayLjudsystemets displayVindrutedisplay
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 237 Wednesday, March 3, 2021 9:48 AM

2384-5. Använda förarstödsystem
COROLLA HV_TMMT_OM12P19SE
 Ungefärligt avstånd till före målet: 100 cm till 60 cm* (Främre mittsensor)
*: Automatisk dämpning av su mmerton är aktiverad. (sid. 239)
Ungefärligt avstånd till föremålet: 60 cm till 45 cm* (utom främre sidosen-
sor, bakre sidosensor)
115 cm till 70 cm
* (främre sidosensor, bakre sidosensor)
*: Automatisk dämpning av su mmerton är aktiverad. (sid. 239)
Ungefärligt avstånd till fö remålet: 45 cm till 30 cm* (utom främre sidosen-
sor, bakre sidosensor)
70 cm till 30 cm
* (främre sidosensor, bakre sidosensor)
*: Automatisk dämpning av su mmerton är aktiverad. (sid. 239)
Ungefärligt avstånd till före målet: 30 cm till 15 cm*1
*1: Automatisk dämpning av summerton är inaktiverad. ( sid. 239)
*2: Avståndssegmenten blinkar långsamt.
InformationsdisplayLjudsystemets displayVindrutedisplay
InformationsdisplayLjudsystemets displayVindrutedisplay
InformationsdisplayLjudsystemets displayVindrutedisplay
Informationsdisplay*2Ljudsystem*2Vindrutedisplay
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 238 Wednesday, March 3, 2021 9:48 AM
