8 8-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
COROLLA_TMMT_EE

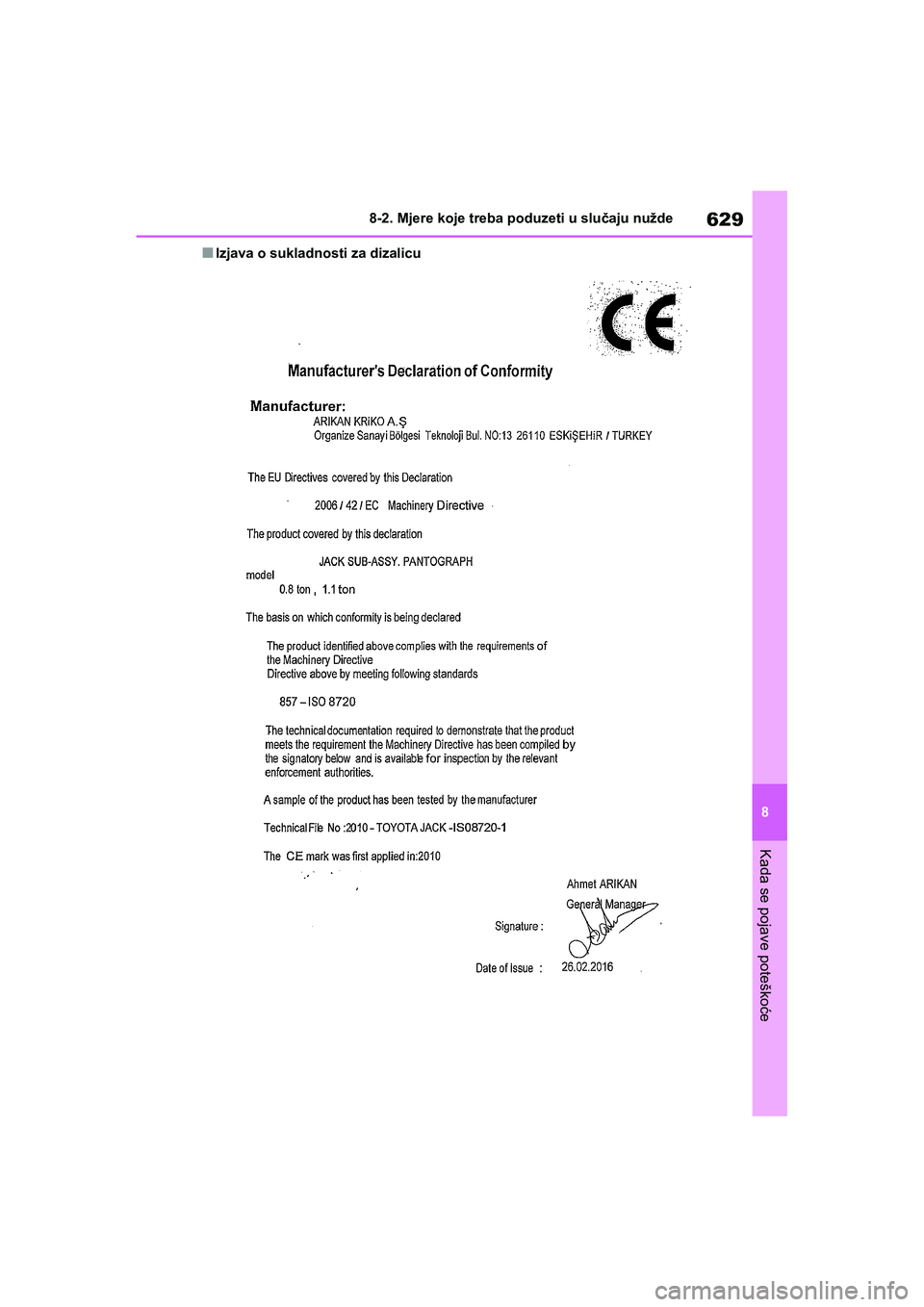

■Izjava o sukladnosti za dizalicu
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 629 Thursday, January 7, 2021 1:15 PM

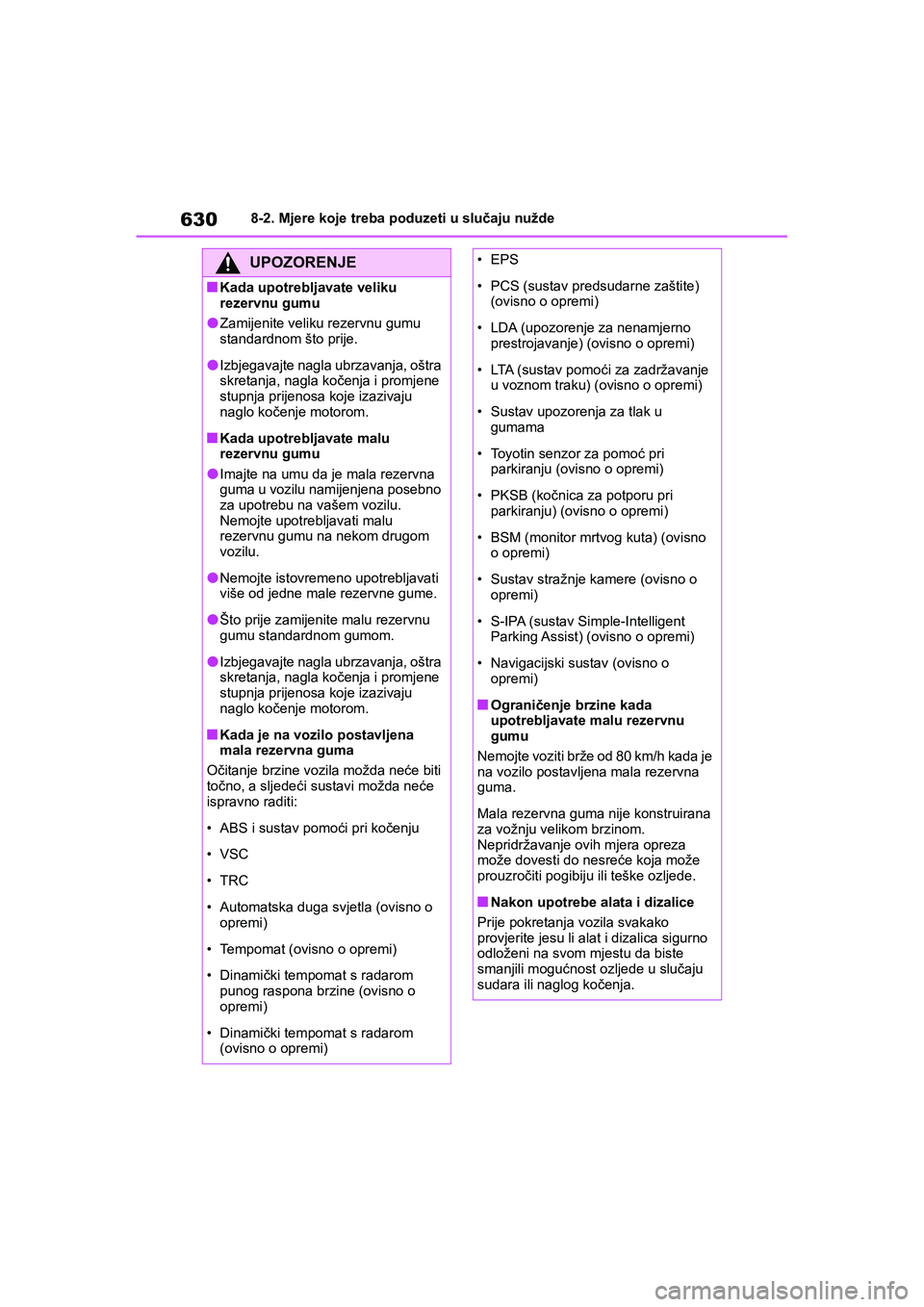

6308-2. Mjere koje treba poduzeti u slučaju nužde
COROLLA_TMMT_EE
UPOZORENJE
■Kada upotrebljavate veliku
rezervnu gumu
●Zamijenite veliku rezervnu gumu
standardnom što prije.
●Izbjegavajte nagla ubrzavanja, oštra
skretanja, nagla kočenja i promjene
stupnja prijenosa koje izazivaju
naglo kočenje motorom.
■Kada upotrebljavate malu
rezervnu gumu
●Imajte na umu da je mala rezervna
guma u vozilu namijenjena posebno
za upotrebu na vašem vozilu.
Nemojte upotrebljavati malu
rezervnu gumu na nekom drugom
vozilu.
●Nemojte istovremeno upotrebljavati
više od jedne male rezervne gume.
●Što prije zamijenite malu rezervnu
gumu standardnom gumom.
●Izbjegavajte nagla ubrzavanja, oštra
skretanja, nagla kočenja i promjene
stupnja prijenosa koje izazivaju
naglo kočenje motorom.
■Kada je na vozilo postavljena
mala rezervna guma
Očitanje brzine vozila možda neće biti
točno, a sljedeći sustavi možda neće
ispravno raditi:
• ABS i sustav pomoći pri kočenju
• VSC
•TRC
• Automatska duga svjetla (ovisno o
opremi)
• Tempomat (ovisno o opremi)
• Dinamički tempomat s radarom
punog raspona brzine (ovisno o
opremi)
• Dinamički tempomat s radarom
(ovisno o opremi)
• EPS
• PCS (sustav predsudarne zaštite)
(ovisno o opremi)
• LDA (upozorenje za nenamjerno
prestrojavanje) (ovisno o opremi)
• LTA (sustav pomoći za zadržavanje
u voznom traku) (ovisno o opremi)
• Sustav upozorenja za tlak u
gumama
• Toyotin senzor za pomoć pri
parkiranju (ovisno o opremi)
• PKSB (kočnica za potporu pri
parkiranju) (ovisno o opremi)
• BSM (monitor mrtvog kuta) (ovisno
o opremi)
• Sustav stražnje kamere (ovisno o
opremi)
• S-IPA (sustav Simple-Intelligent
Parking Assist) (ovisno o opremi)
• Navigacijski sustav (ovisno o
opremi)
■Ograničenje brzine kada
upotrebljavate malu rezervnu
gumu
Nemojte voziti brže od 80 km/h kada je
na vozilo postavljena mala rezervna
guma.
Mala rezervna guma nije konstruirana
za vožnju velikom brzinom.
Nepridržavanje ovih mjera opreza
može dovesti do nesreće koja može
prouzročiti pogibiju ili teške ozljede.
■Nakon upotrebe alata i dizalice
Prije pokretanja vozila svakako
provjerite jesu li alat i dizalica sigurno
odloženi na svom mjestu da biste
smanjili mogućnost ozljede u slučaju
sudara ili naglog kočenja.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 630 Thursday, January 7, 2021 1:15 PM

631
8 8-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
COROLLA_TMMT_EE
Uzrok problema može biti jedno od
sljedećeg:
Možda u spremniku nema
dovoljno goriva. Dolijte gorivo.
Motor je možda zaliven.
Pokušajte ponovno pokrenuti
motor pridržavajući se
ispravnog postupka pokretanja.
(→str. 267, 268)
Možda postoji kvar u sustavu
blokade motora. (→str. 76)
Uzrok problema može biti jedno od
sljedećeg:
Akumulator je možda prazan.
(→str. 635)
Spojevi na izvodima akumulatora
možda su labavi ili korodirali.
(→str. 549)
NAPOMENA
■Budite pažljivi pri prelasku preko
neravnina kada je na vozilo
postavljena mala rezervna guma.
Vozilo će biti niže kada je na njega
postavljena mala rezervna guma
nego kada su postavljene standardne
gume. Budite pažljivi kada vozite po
neravnom kolniku.
■Vožnja s lancima za snijeg i
malom rezervnom gumom
Nemojte postavljati lance za snijeg na
malu rezervnu gumu. Lanci za snijeg
mogli bi oštetiti karoseriju vozila i
nepovoljno utjecati na vozne
karakteristike.
■Kada mijenjate gume
Kada skidate ili postavljate kotače,
gume ili ventil i predajnik sustava
upozorenja za tlak u gumama,
obratite se bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili
drugom pouzdanom serviseru jer
uslijed nestručnog rada može doći do
oštećenja ventila i predajnika sustava
upozorenja za tlak u gumama.
■Da biste izbjegli oštećenje ventila
i predajnika sustava upozorenja
za tlak u gumama
Kada popravite gumu tekućim
brtvilom, ventil i predajnik sustava
upozorenja za tlak u gumama možda
neće ispravno raditi. Ako
upotrebljavate tekuće brtvilo, čim se
prije obratite bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili
drugom pouzdanom serviseru ili
osposobljenoj radionici. Prilikom
zamjene gume svakako zamijenite
ventil i predajnik sustava upozorenja
za tlak u gumi. (→str. 563)
Ako ne možete pokrenuti
motor
Ako ni uz poštivanje pravilnog
postupka (→str. 267, 268) ne
možete pokrenuti motor,
provjerite sljedeće točke:
Motor se ne pokreće iako se
elektropokretač normalno
okreće.
Elektropokretač se sporo
okreće, prigušena su
unutarnja i glavna svjetla ili
se truba ne čuje ili se čuje
tiho.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 631 Thursday, January 7, 2021 1:15 PM

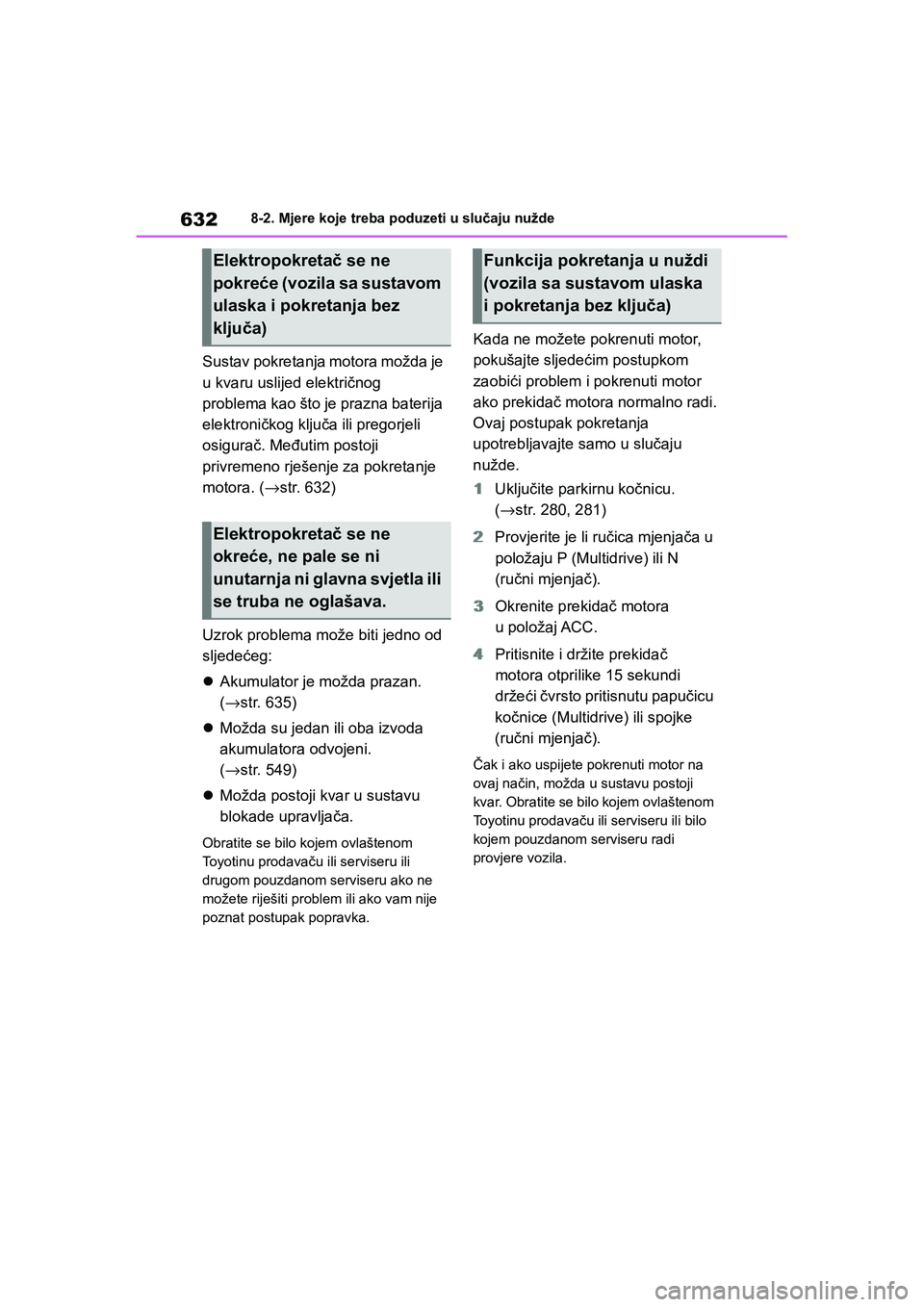

6328-2. Mjere koje treba poduzeti u slučaju nužde
COROLLA_TMMT_EE
Sustav pokretanja motora možda je
u kvaru uslijed električnog
problema kao što je prazna baterija
elektroničkog ključa ili pregorjeli
osigurač. Međutim postoji
privremeno rješenje za pokretanje
motora. (→str. 632)
Uzrok problema može biti jedno od
sljedećeg:
Akumulator je možda prazan.
(→str. 635)
Možda su jedan ili oba izvoda
akumulatora odvojeni.
(→str. 549)
Možda postoji kvar u sustavu
blokade upravljača.
Obratite se bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili
drugom pouzdanom serviseru ako ne
možete riješiti problem ili ako vam nije
poznat postupak popravka.
Kada ne možete pokrenuti motor,
pokušajte sljedećim postupkom
zaobići problem i pokrenuti motor
ako prekidač motora normalno radi.
Ovaj postupak pokretanja
upotrebljavajte samo u slučaju
nužde.
1Uključite parkirnu kočnicu.
(→str. 280, 281)
2Provjerite je li ručica mjenjača u
položaju P (Multidrive) ili N
(ručni mjenjač).
3Okrenite prekidač motora
u položaj ACC.
4Pritisnite i držite prekidač
motora otprilike 15 sekundi
držeći čvrsto pritisnutu papučicu
kočnice (Multidrive) ili spojke
(ručni mjenjač).
Čak i ako uspijete pokrenuti motor na
ovaj način, možda u sustavu postoji
kvar. Obratite se bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru radi
provjere vozila.
Elektropokretač se ne
pokreće (vozila sa sustavom
ulaska i pokretanja bez
ključa)
Elektropokretač se ne
okreće, ne pale se ni
unutarnja ni glavna svjetla ili
se truba ne oglašava.
Funkcija pokretanja u nuždi
(vozila sa sustavom ulaska
i pokretanja bez ključa)
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 632 Thursday, January 7, 2021 1:15 PM

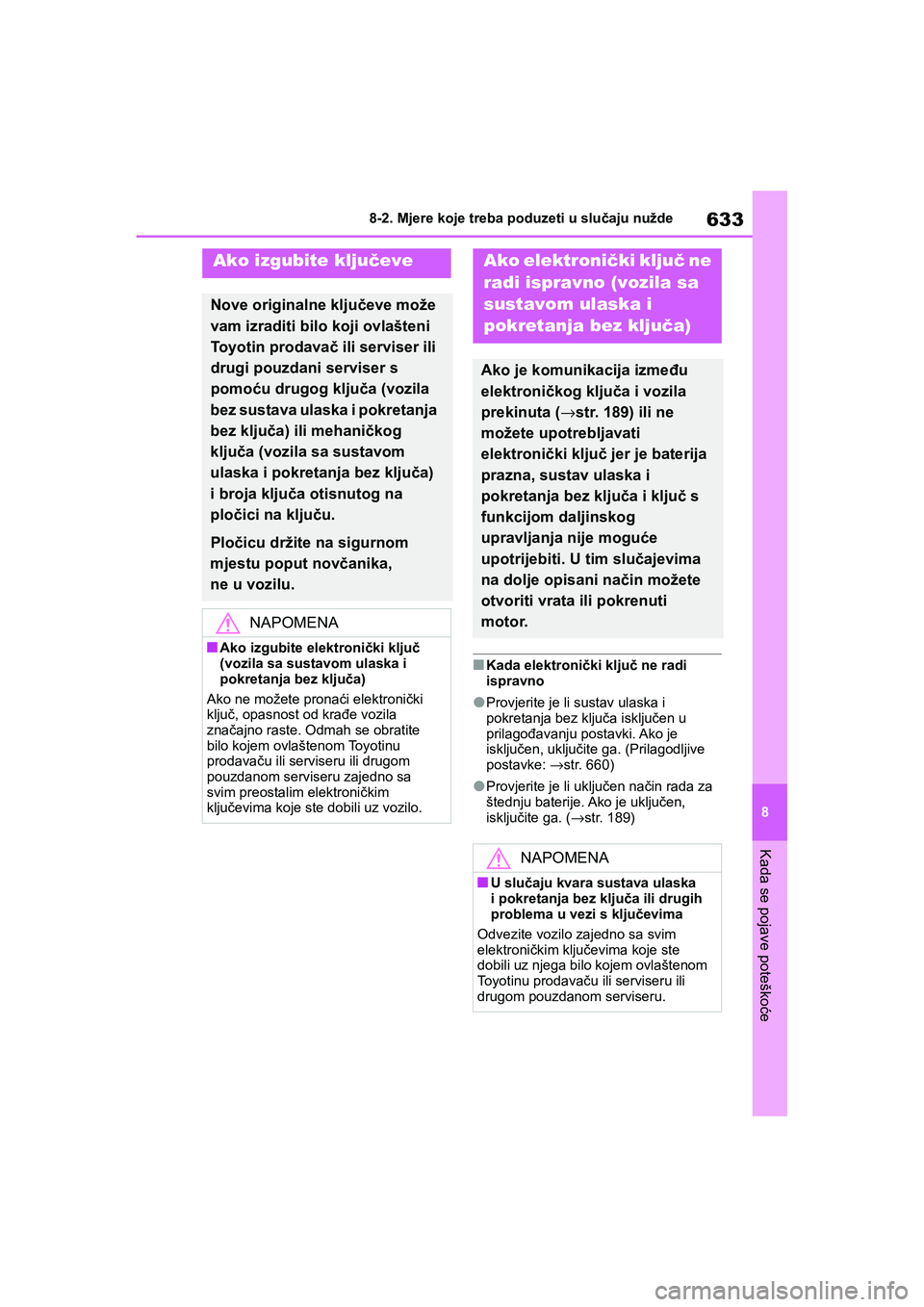

633
8 8-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
COROLLA_TMMT_EE
■Kada elektronički ključ ne radi
ispravno
●Provjerite je li sustav ulaska i
pokretanja bez ključa isključen u
prilagođavanju postavki. Ako je
isključen, uključite ga. (Prilagodljive
postavke: →str. 660)
●Provjerite je li uključen način rada za
štednju baterije. Ako je uključen,
isključite ga. (→str. 189)
Ako izgubite ključeve
Nove originalne ključeve može
vam izraditi bilo koji ovlašteni
Toyotin prodavač ili serviser ili
drugi pouzdani serviser s
pomoću drugog ključa (vozila
bez sustava ulaska i pokretanja
bez ključa) ili mehaničkog
ključa (vozila sa sustavom
ulaska i pokretanja bez ključa)
i broja ključa otisnutog na
pločici na ključu.
Pločicu držite na sigurnom
mjestu poput novčanika,
ne u vozilu.
NAPOMENA
■Ako izgubite elektronički ključ
(vozila sa sustavom ulaska i
pokretanja bez ključa)
Ako ne možete pronaći elektronički
ključ, opasnost od krađe vozila
značajno raste. Odmah se obratite
bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili drugom
pouzdanom serviseru zajedno sa
svim preostalim elektroničkim
ključevima koje ste dobili uz vozilo.
Ako elektronički ključ ne
radi ispravno (vozila sa
sustavom ulaska i
pokretanja bez ključa)
Ako je komunikacija između
elektroničkog ključa i vozila
prekinuta (→str. 189) ili ne
možete upotrebljavati
elektronički ključ jer je baterija
prazna, sustav ulaska i
pokretanja bez ključa i ključ s
funkcijom daljinskog
upravljanja nije moguće
upotrijebiti. U tim slučajevima
na dolje opisani način možete
otvoriti vrata ili pokrenuti
motor.
NAPOMENA
■U slučaju kvara sustava ulaska
i pokretanja bez ključa ili drugih
problema u vezi s ključevima
Odvezite vozilo zajedno sa svim
elektroničkim ključevima koje ste
dobili uz njega bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili
drugom pouzdanom serviseru.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 633 Thursday, January 7, 2021 1:15 PM

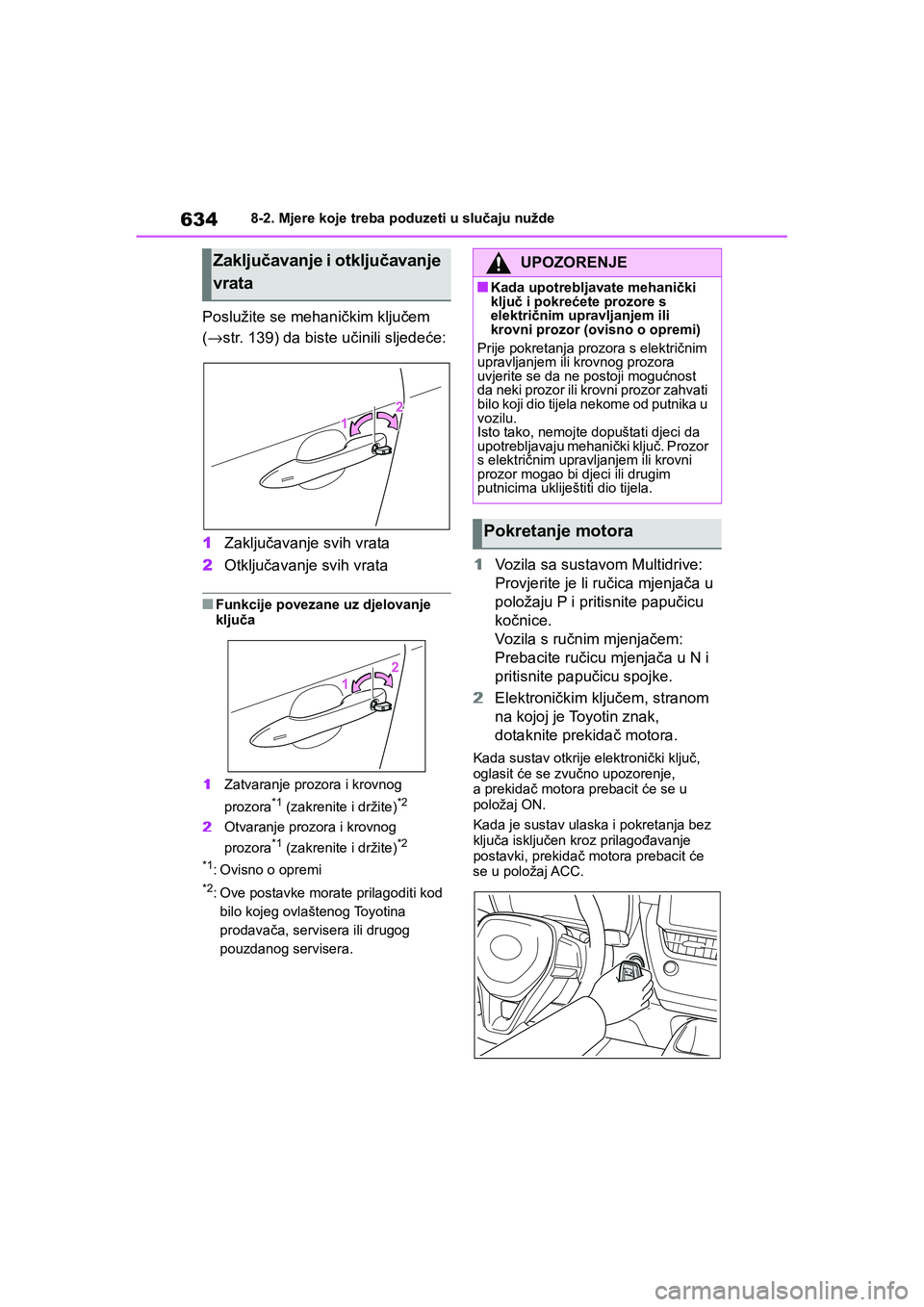

6348-2. Mjere koje treba poduzeti u slučaju nužde
COROLLA_TMMT_EE
Poslužite se mehaničkim ključem
(→str. 139) da biste učinili sljedeće:
1Zaključavanje svih vrata
2Otključavanje svih vrata
■Funkcije povezane uz djelovanje
ključa
1Zatvaranje prozora i krovnog
prozora
*1 (zakrenite i držite)*2
2Otvaranje prozora i krovnog
prozora*1 (zakrenite i držite)*2
*1
: Ovisno o opremi
*2: Ove postavke morate prilagoditi kod
bilo kojeg ovlaštenog Toyotina
prodavača, servisera ili drugog
pouzdanog servisera.
1Vozila sa sustavom Multidrive:
Provjerite je li ručica mjenjača u
položaju P i pritisnite papučicu
kočnice.
Vozila s ručnim mjenjačem:
Prebacite ručicu mjenjača u N i
pritisnite papučicu spojke.
2Elektroničkim ključem, stranom
na kojoj je Toyotin znak,
dotaknite prekidač motora.
Kada sustav otkrije elektronički ključ,
oglasit će se zvučno upozorenje,
aprekidač motora prebacit će se u
položaj ON.
Kada je sustav ulaska i pokretanja bez
ključa isključen kroz prilagođavanje
postavki, prekidač motora prebacit će
se u položaj ACC.
Zaključavanje i otključavanje
vrataUPOZORENJE
■Kada upotrebljavate mehanički
ključ i pokrećete prozore s
električnim upravljanjem ili
krovni prozor (ovisno o opremi)
Prije pokretanja prozora s električnim
upravljanjem ili krovnog prozora
uvjerite se da ne postoji mogućnost
da neki prozor ili krovni prozor zahvati
bilo koji dio tijela nekome od putnika u
vozilu.
Isto tako, nemojte dopuštati djeci da
upotrebljavaju mehanički ključ. Prozor
s električnim upravljanjem ili krovni
prozor mogao bi djeci ili drugim
putnicima ukliještiti dio tijela.
Pokretanje motora
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 634 Thursday, January 7, 2021 1:15 PM

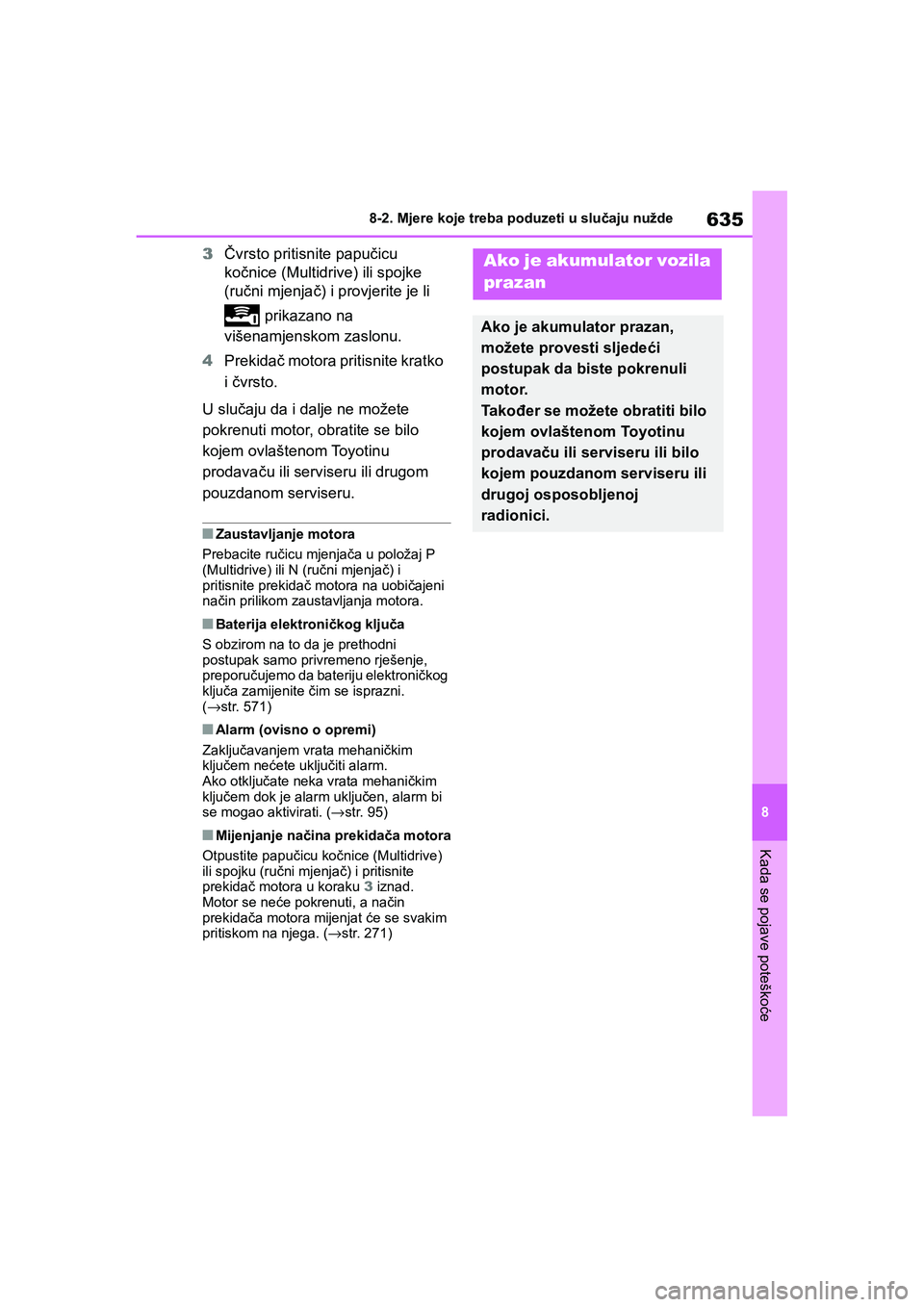

635
8 8-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
COROLLA_TMMT_EE
3Čvrsto pritisnite papučicu
kočnice (Multidrive) ili spojke
(ručni mjenjač) i provjerite je li
prikazano na
višenamjenskom zaslonu.
4Prekidač motora pritisnite kratko
i čvrsto.
U slučaju da i dalje ne možete
pokrenuti motor, obratite se bilo
kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili drugom
pouzdanom serviseru.
■Zaustavljanje motora
Prebacite ručicu mjenjača u položaj P
(Multidrive) ili N (ručni mjenjač) i
pritisnite prekidač motora na uobičajeni
način prilikom zaustavljanja motora.
■Baterija elektroničkog ključa
S obzirom na to da je prethodni
postupak samo privremeno rješenje,
preporučujemo da bateriju elektroničkog
ključa zamijenite čim se isprazni.
(→str. 571)
■Alarm (ovisno o opremi)
Zaključavanjem vrata mehaničkim
ključem nećete uključiti alarm.
Ako otključate neka vrata mehaničkim
ključem dok je alarm uključen, alarm bi
se mogao aktivirati. (→str. 95)
■Mijenjanje načina prekidača motora
Otpustite papučicu kočnice (Multidrive)
ili spojku (ručni mjenjač) i pritisnite
prekidač motora u koraku 3 iznad.
Motor se neće pokrenuti, a način
prekidača motora mijenjat će se svakim
pritiskom na njega. (→str. 271)
Ako je akumulator vozila
prazan
Ako je akumulator prazan,
možete provesti sljedeći
postupak da biste pokrenuli
motor.
Ta k ođer se možete obratiti bilo
kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru ili
drugoj osposobljenoj
radionici.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 635 Thursday, January 7, 2021 1:15 PM

6368-2. Mjere koje treba poduzeti u slučaju nužde
COROLLA_TMMT_EE
Ako imate na raspolaganju komplet
kabela za pokretanje (ili starter) i
drugo vozilo s akumulatorom od
12 V, možete pokrenuti motor svog
vozila prema sljedećem postupku.
1Vozila s alarmom (→str. 95):
Provjerite imate li sa sobom
elektronički ključ (vozila sa
sustavom ulaska i pokretanja
bez ključa) ili obični ključ (vozila
bez sustava ulaska i pokretanja
bez ključa).
Prilikom spajanja kabela (ili startera),
ovisno o situaciji, alarm bi se mogao
aktivirati, a vrata bi se mogla zaključati.
(→str. 96)
2Otvorite poklopac motora.
(→str. 541)3Motor 1ZR-FAE: Skinite
poklopac motora.
Podignite stražnji dio poklopca motora
kako biste uklonili dvije stražnje kopče,
a zatim podignite prednji dio poklopca
motora kako biste uklonili dvije prednje
kopče.
3Motor M15A-FKS: Uklonite
poklopac pozitivnog (+) izvoda
akumulatora.
4Spojite plus štipaljku kabela na na svojem vozilu, a štipaljku na
drugom kraju plus kabela spojite na na drugom vozilu. Zatim spojite
štipaljku minus kabela na na drugom vozilu, a štipaljku na drugom
kraju minus kabela spojite na .
Ponovno pokretanje motora
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 636 Thursday, January 7, 2021 1:15 PM

637
8 8-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
COROLLA_TMMT_EE

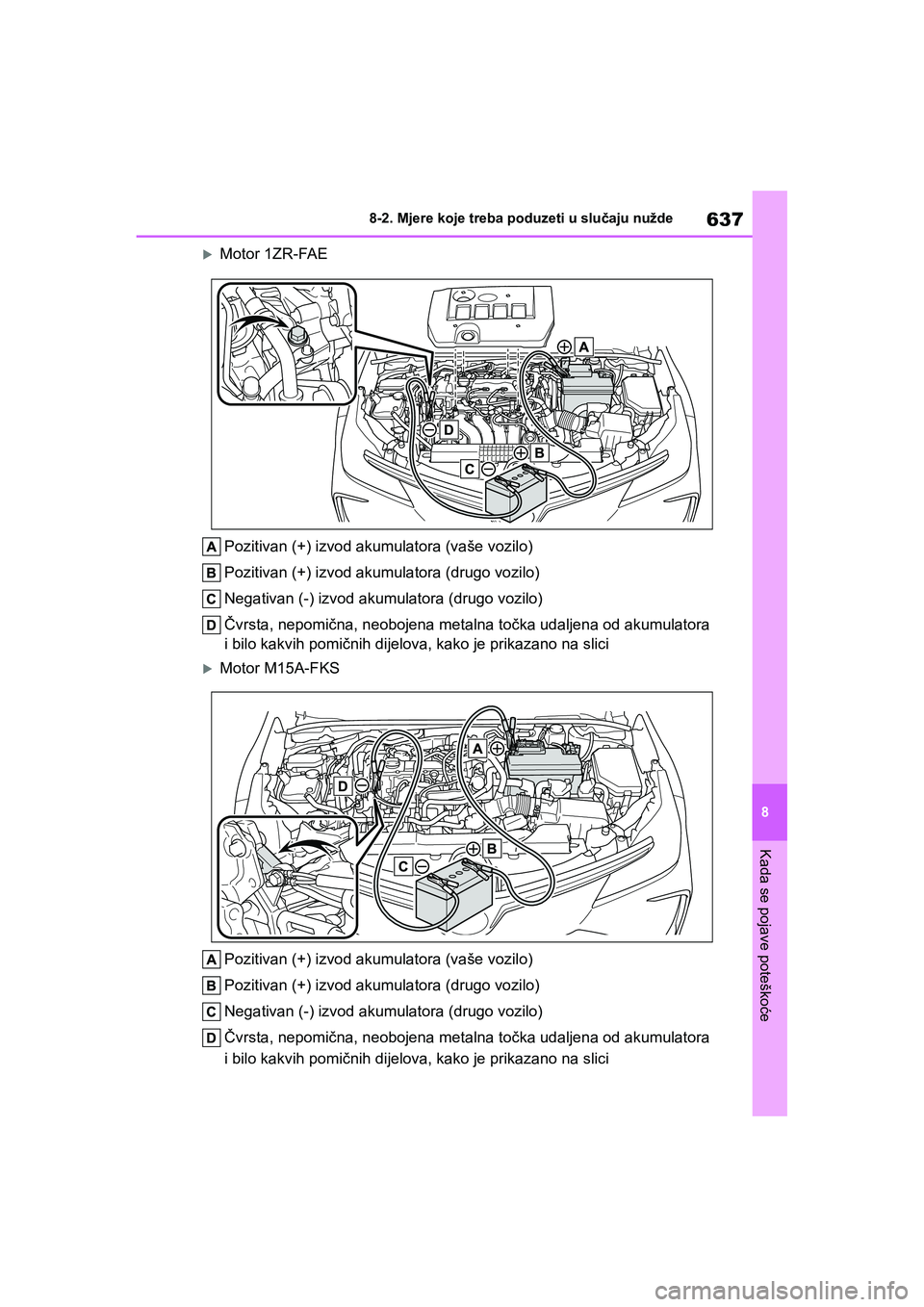

Motor 1ZR-FAE
Pozitivan (+) izvod akumulatora (vaše vozilo)
Pozitivan (+) izvod akumulatora (drugo vozilo)
Negativan (-) izvod akumulatora (drugo vozilo)
Čvrsta, nepomična, neobojena metalna točka udaljena od akumulatora
i bilo kakvih pomičnih dijelova, kako je prikazano na slici
Motor M15A-FKS
Pozitivan (+) izvod akumulatora (vaše vozilo)
Pozitivan (+) izvod akumulatora (drugo vozilo)
Negativan (-) izvod akumulatora (drugo vozilo)
Čvrsta, nepomična, neobojena metalna točka udaljena od akumulatora
i bilo kakvih pomičnih dijelova, kako je prikazano na slici
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 637 Thursday, January 7, 2021 1:15 PM

6388-2. Mjere koje treba poduzeti u slučaju nužde
COROLLA_TMMT_EE

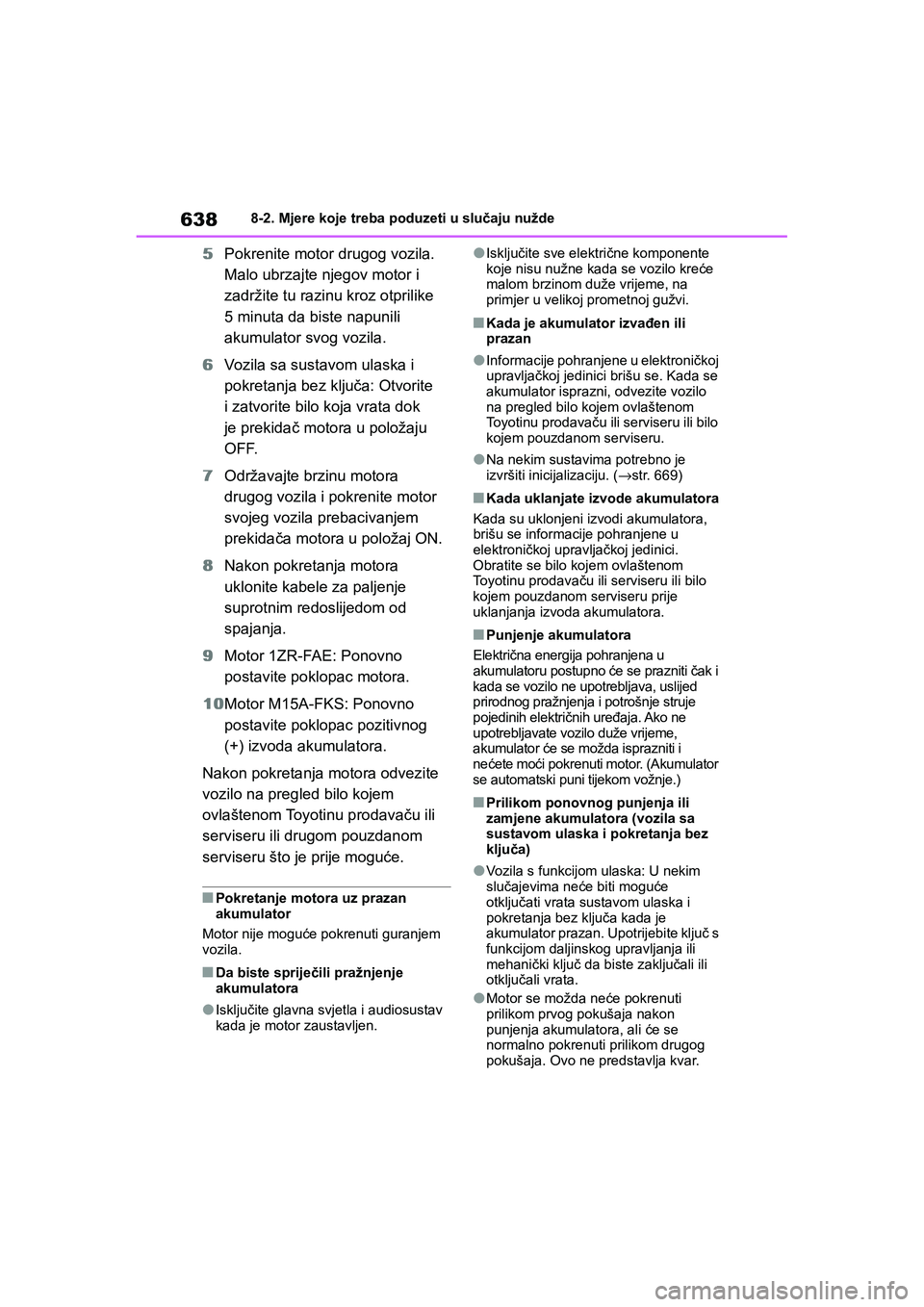

5Pokrenite motor drugog vozila.
Malo ubrzajte njegov motor i
zadržite tu razinu kroz otprilike
5 minuta da biste napunili
akumulator svog vozila.
6Vozila sa sustavom ulaska i
pokretanja bez ključa: Otvorite
i zatvorite bilo koja vrata dok
je prekidač motora u položaju
OFF.
7Održavajte brzinu motora
drugog vozila i pokrenite motor
svojeg vozila prebacivanjem
prekidača motora u položaj ON.
8Nakon pokretanja motora
uklonite kabele za paljenje
suprotnim redoslijedom od
spajanja.
9Motor 1ZR-FAE: Ponovno
postavite poklopac motora.
10Motor M15A-FKS: Ponovno
postavite poklopac pozitivnog
(+) izvoda akumulatora.
Nakon pokretanja motora odvezite
vozilo na pregled bilo kojem
ovlaštenom Toyotinu prodavaču ili
serviseru ili drugom pouzdanom
serviseru što je prije moguće.
■Pokretanje motora uz prazan
akumulator
Motor nije moguće pokrenuti guranjem
vozila.
■Da biste spriječili pražnjenje
akumulatora
●Isključite glavna svjetla i audiosustav
kada je motor zaustavljen.
●Isključite sve električne komponente
koje nisu nužne kada se vozilo kreće
malom brzinom duže vrijeme, na
primjer u velikoj prometnoj gužvi.
■Kada je akumulator izvađen ili
prazan
●Informacije pohranjene u elektroničkoj
upravljačkoj jedinici brišu se. Kada se
akumulator isprazni, odvezite vozilo
na pregled bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru.
●Na nekim sustavima potrebno je
izvršiti inicijalizaciju. (→str. 669)
■Kada uklanjate izvode akumulatora
Kada su uklonjeni izvodi akumulatora,
brišu se informacije pohranjene u
elektroničkoj upravljačkoj jedinici.
Obratite se bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru prije
uklanjanja izvoda akumulatora.
■Punjenje akumulatora
Električna energija pohranjena u
akumulatoru postupno će se prazniti čak i
kada se vozilo ne upotrebljava, uslijed
prirodnog pražnjenja i potrošnje struje
pojedinih električnih uređaja. Ako ne
upotrebljavate vozilo duže vrijeme,
akumulator će se možda isprazniti i
nećete moći pokrenuti motor. (Akumulator
se automatski puni tijekom vožnje.)
■Prilikom ponovnog punjenja ili
zamjene akumulatora (vozila sa
sustavom ulaska i pokretanja bez
ključa)
●Vozila s funkcijom ulaska: U nekim
slučajevima neće biti moguće
otključati vrata sustavom ulaska i
pokretanja bez ključa kada je
akumulator prazan. Upotrijebite ključ s
funkcijom daljinskog upravljanja ili
mehanički ključ da biste zaključali ili
otključali vrata.
●Motor se možda neće pokrenuti
prilikom prvog pokušaja nakon
punjenja akumulatora, ali će se
normalno pokrenuti prilikom drugog
pokušaja. Ovo ne predstavlja kvar.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 638 Thursday, January 7, 2021 1:15 PM
