9 9-1. Specifikacije
Specifikacije vozila
COROLLA_TMMT_EE
■Količina ulja (ispuštanje i
ulijevanje [okvirna vrijednost
*])
Motor 1ZR-FAE
Motor M15A-FKS
*: Navedene količine potrebno je
upotrebljavati samo kao referencu
prilikom zamjene motornog ulja.
Zagrijte i zaustavite motor, pričekajte
najmanje 5 minuta i provjerite razinu
ulja na šipki za mjerenje.
■Odabir motornog ulja (motor
1ZR-FAE)
U vašem vozilu Toyota upotrebljava
se ulje „Toyota Genuine Motor Oil”.
Toyota preporučuje upotrebu
odobrenog ulja „Toyota Genuine
Motor Oil”. Možete upotrijebiti i
motorno ulje usporedive kvalitete.
Gradacija ulja:
0W-20 i 5W-30:
Multigradno motorno ulje oznake
API gradacije SL
„Energy-Conserving”, SM
„Energy-Conserving”, SN
„Resource-Conserving” ili SN PLUS
„Resource-Conserving” ili ILSACPreporučeni viskozitet (SAE):
Preporučeno
Predviđeni raspon temperature
prije sljedeće zamjene ulja
U motor vaše Toyote u tvornici
naliveno je ulje SAE 0W-20 koje je
najbolji izbor za povoljnu potrošnju
goriva i olakšano pokretanje motora
po hladnom vremenu. Ako ulje SAE
0W-20 nije dostupno, moguće je
upotrijebiti ulje SAE 5W-30.
Međutim, potrebno ga je zamijeniti
uljem SAE 0W-20 prilikom sljedeće
zamjene ulja.
Viskozitet ulja (ovdje je, kao primjer,
objašnjena oznaka 0W-20):
• Dio 0W u oznaci viskoziteta ulja
0W-20 označava karakteristiku
ulja koja olakšava pokretanje
hladnog motora. Ulja s nižom
vrijednošću ispred slova W
omogućavaju lakše pokretanje
motora po hladnom vremenu.
• Brojka 20 u oznaci 0W-20
označava viskozitet ulja kada je
ulje na visokoj temperaturi. Ulje s
višim viskozitetom (ono s višom

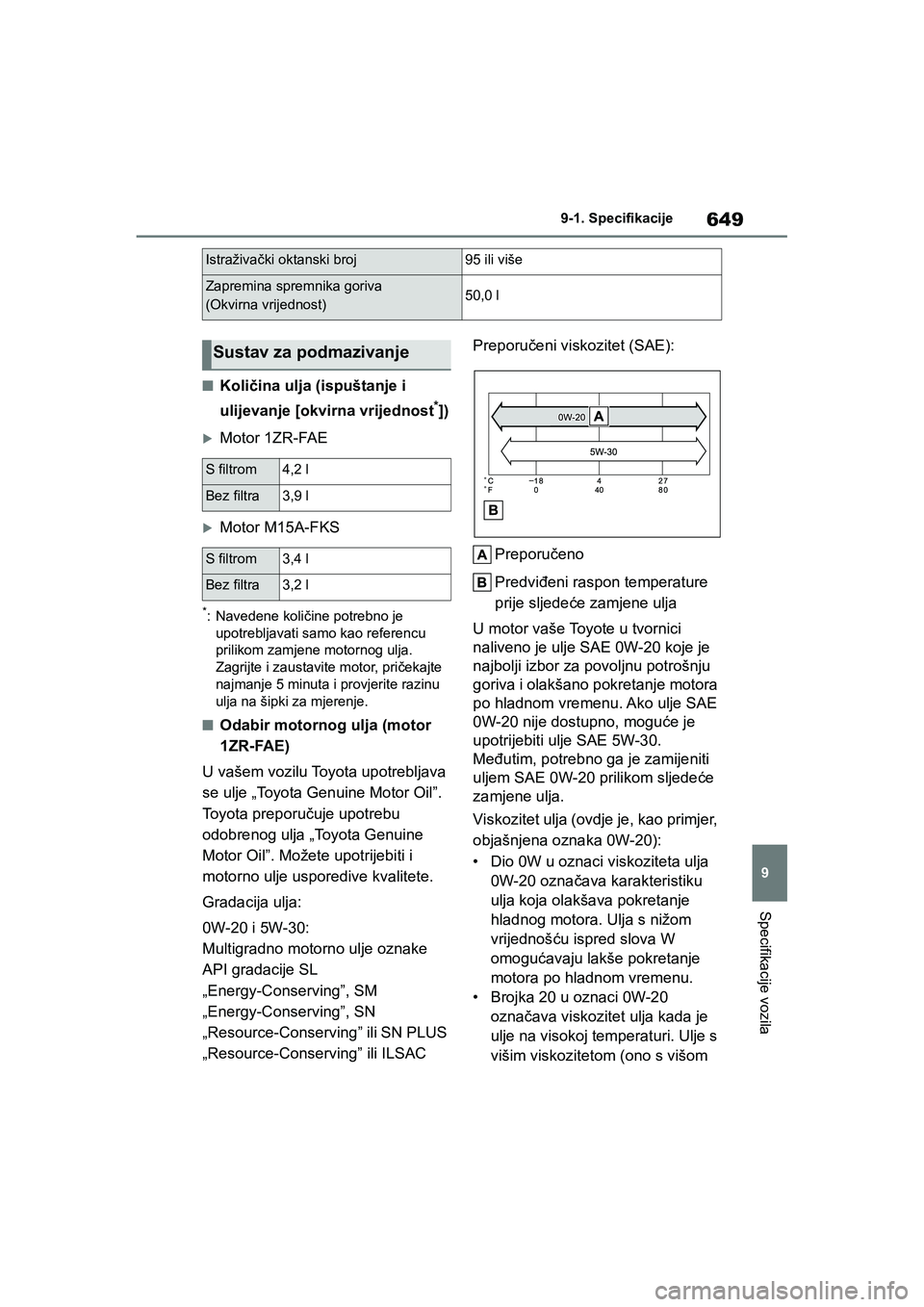

Istraživački oktanski broj95 ili više
Zapremina spremnika goriva
(Okvirna vrijednost)50,0 l
Sustav za podmazivanje
S filtrom4,2 l
Bez filtra3,9 l
S filtrom3,4 l
Bez filtra3,2 l
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 649 Thursday, January 7, 2021 1:15 PM

6509-1. Specifikacije
COROLLA_TMMT_EE
vrijednošću) bolje je za motor koji
se vrti velikom brzinom ili pod
izuzetno velikim opterećenjem.
Tumačenje naljepnica na kantici ulja:
Na neke kantice ulja dodan je jedan
ili oba API registrirana znaka radi
lakšeg odabira ulja.
Simbol API Service
Gornji dio: „API SERVICE SN” označava
kvalitetu ulja po klasifikaciji instituta
American Petroleum Institute (API).
Središnji dio: „SAE 0W-20” označava
gradaciju viskoziteta prema SAE-u.
Donji dio: „Resource-Conserving”
označava da ulje pridonosi smanjenju
potrošnje goriva i zaštiti okoliša.
Znak ILSAC
Znak ILSAC (International Lubricant
Specification Advisory Committee)
nalazi se na prednjoj strani kantice.
■Odabir motornog ulja (motor
M15A-FKS)
U vašem vozilu Toyota upotrebljava
se ulje „Toyota Genuine Motor Oil”.
Toyota preporučuje upotrebu
odobrenog ulja „Toyota Genuine
Motor Oil”. Možete upotrijebiti i
motorno ulje usporedive kvalitete.

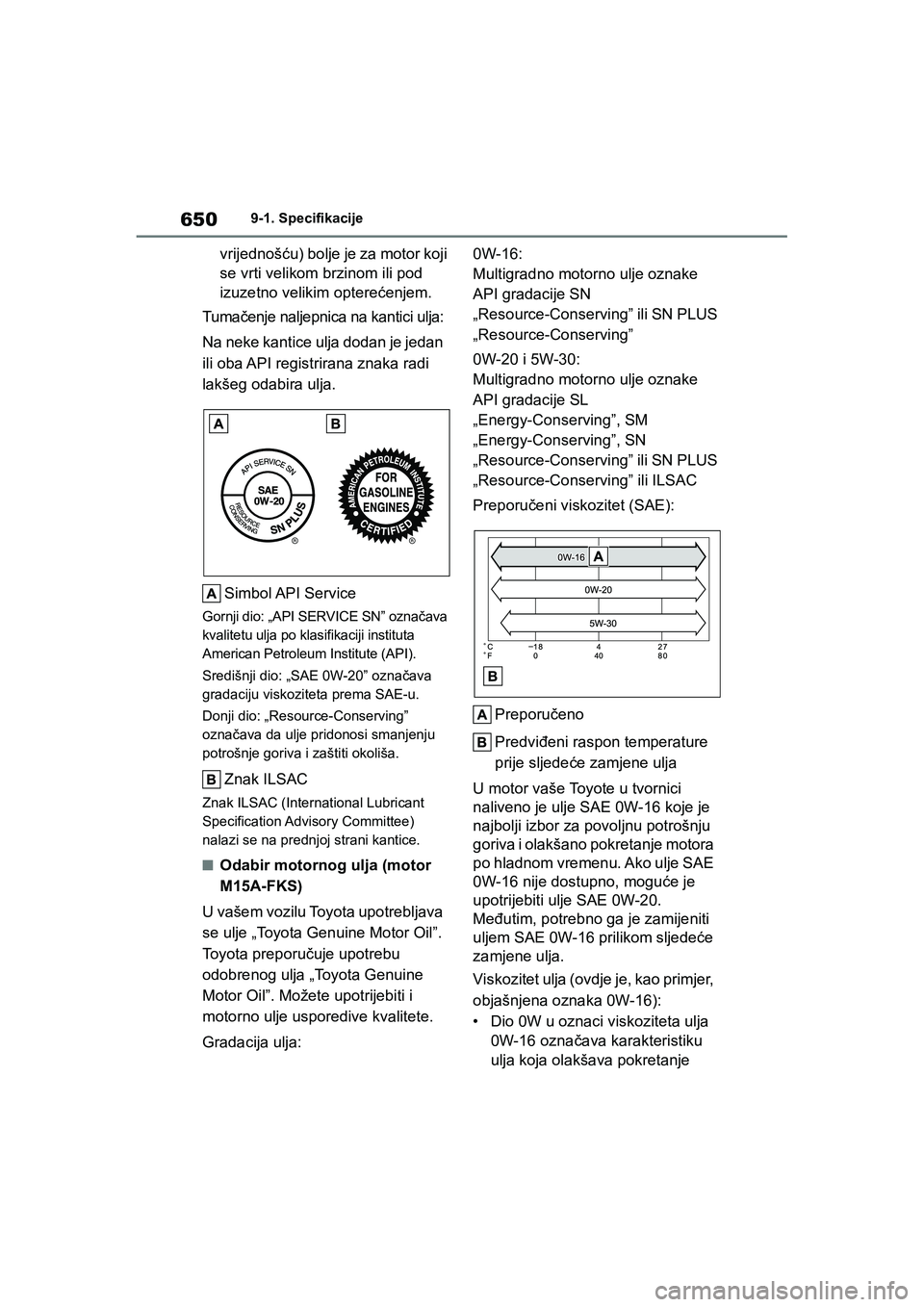

Gradacija ulja:0W-16:
Multigradno motorno ulje oznake
API gradacije SN
„Resource-Conserving” ili SN PLUS
„Resource-Conserving”
0W-20 i 5W-30:
Multigradno motorno ulje oznake
API gradacije SL
„Energy-Conserving”, SM
„Energy-Conserving”, SN
„Resource-Conserving” ili SN PLUS
„Resource-Conserving” ili ILSAC
Preporučeni viskozitet (SAE):
Preporučeno
Predviđeni raspon temperature
prije sljedeće zamjene ulja
U motor vaše Toyote u tvornici
naliveno je ulje SAE 0W-16 koje je
najbolji izbor za povoljnu potrošnju
goriva i olakšano pokretanje motora
po hladnom vremenu. Ako ulje SAE
0W-16 nije dostupno, moguće je
upotrijebiti ulje SAE 0W-20.
Međutim, potrebno ga je zamijeniti
uljem SAE 0W-16 prilikom sljedeće
zamjene ulja.
Viskozitet ulja (ovdje je, kao primjer,
objašnjena oznaka 0W-16):
• Dio 0W u oznaci viskoziteta ulja
0W-16 označava karakteristiku
ulja koja olakšava pokretanje
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 650 Thursday, January 7, 2021 1:15 PM

651
9 9-1. Specifikacije
Specifikacije vozila
COROLLA_TMMT_EE
hladnog motora. Ulja s nižom
vrijednošću ispred slova W
omogućavaju lakše pokretanje
motora po hladnom vremenu.
• Brojka 16 u oznaci 0W-16
označava viskozitet ulja kada je
ulje na visokoj temperaturi. Ulje s
višim viskozitetom (ono s višom
vrijednošću) bolje je za motor koji
se vrti velikom brzinom ili pod
izuzetno velikim opterećenjem.
Tumačenje naljepnica na kantici ulja:
Na neke kantice ulja dodan je jedan
ili oba API registrirana znaka radi
lakšeg odabira ulja.

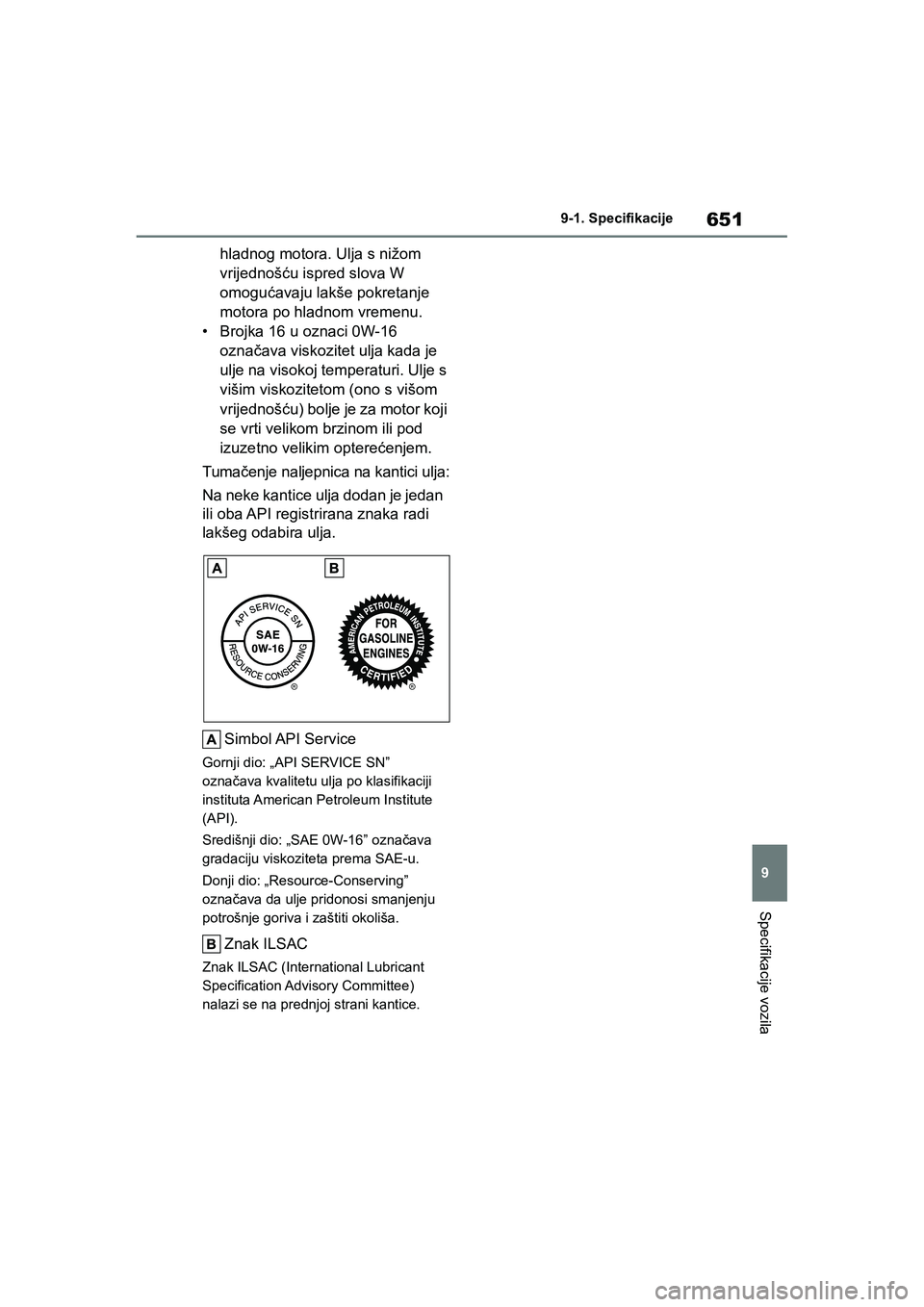

Simbol API Service
Gornji dio: „API SERVICE SN”
označava kvalitetu ulja po klasifikaciji
instituta American Petroleum Institute
(API).
Središnji dio: „SAE 0W-16” označava
gradaciju viskoziteta prema SAE-u.
Donji dio: „Resource-Conserving”
označava da ulje pridonosi smanjenju
potrošnje goriva i zaštiti okoliša.
Znak ILSAC
Znak ILSAC (International Lubricant
Specification Advisory Committee)
nalazi se na prednjoj strani kantice.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 651 Thursday, January 7, 2021 1:15 PM

6529-1. Specifikacije
COROLLA_TMMT_EE

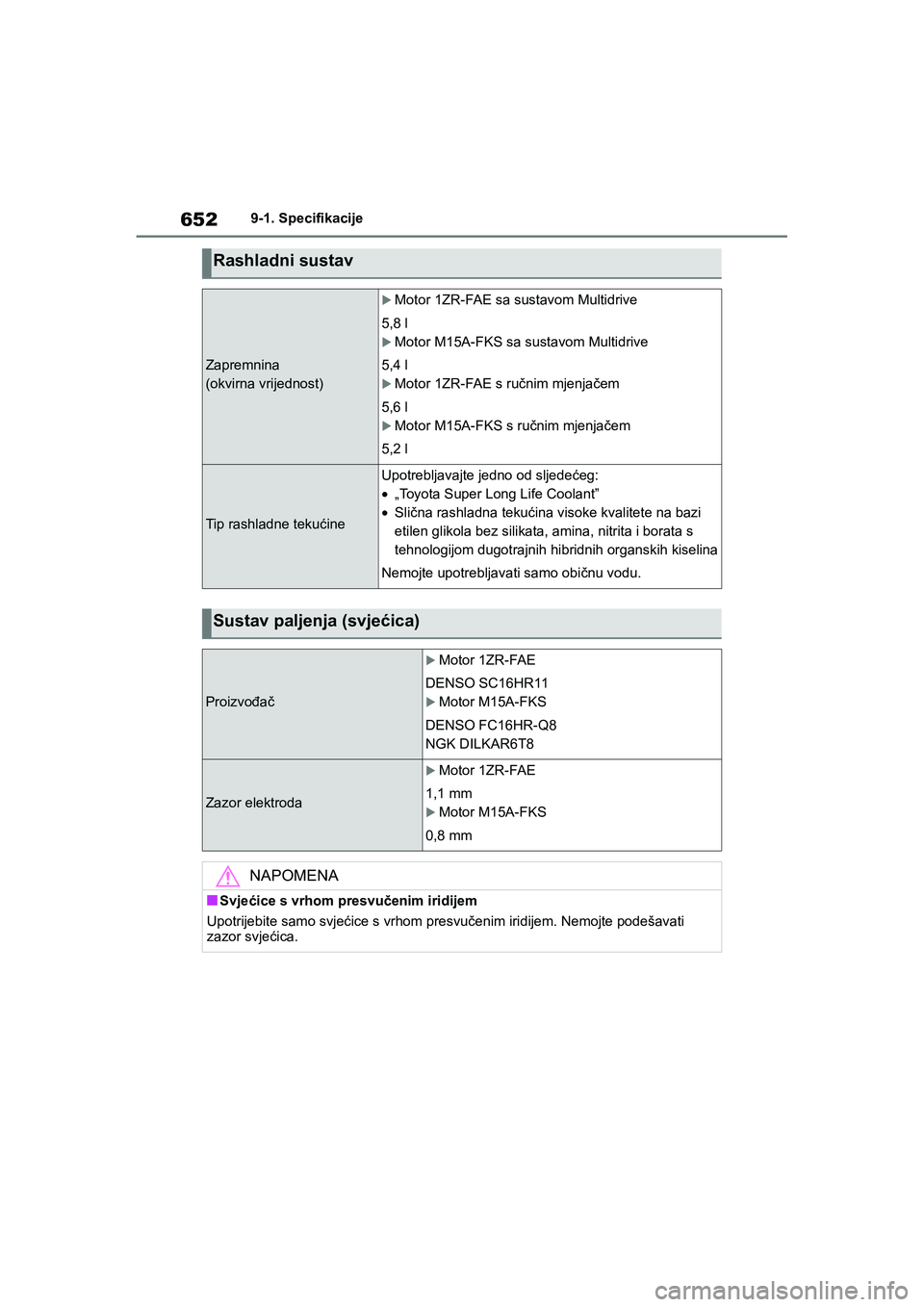

Rashladni sustav
Zapremnina
(okvirna vrijednost)
Motor 1ZR-FAE sa sustavom Multidrive
5,8 l
Motor M15A-FKS sa sustavom Multidrive
5,4 l
Motor 1ZR-FAE s ručnim mjenjačem
5,6 l
Motor M15A-FKS s ručnim mjenjačem
5,2 l
Tip rashladne tekućine
Upotrebljavajte jedno od sljedećeg:
•„Toyota Super Long Life Coolant”
•Slična rashladna tekućina visoke kvalitete na bazi
etilen glikola bez silikata, amina, nitrita i borata s
tehnologijom dugotrajnih hibridnih organskih kiselina
Nemojte upotrebljavati samo običnu vodu.
Sustav paljenja (svjećica)
Proizvođač
Motor 1ZR-FAE
DENSO SC16HR11
Motor M15A-FKS
DENSO FC16HR-Q8
NGK DILKAR6T8
Zazor elektroda
Motor 1ZR-FAE
1,1 mm
Motor M15A-FKS
0,8 mm
NAPOMENA
■Svjećice s vrhom presvučenim iridijem
Upotrijebite samo svjećice s vrhom presvučenim iridijem. Nemojte podešavati
zazor svjećica.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 652 Thursday, January 7, 2021 1:15 PM

653
9 9-1. Specifikacije
Specifikacije vozila
COROLLA_TMMT_EE
*:Količina tekućine okvirna je vrijednost.
Ako je potrebna zamjena, obratite se bilo kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili drugom pouzdanom serviseru.

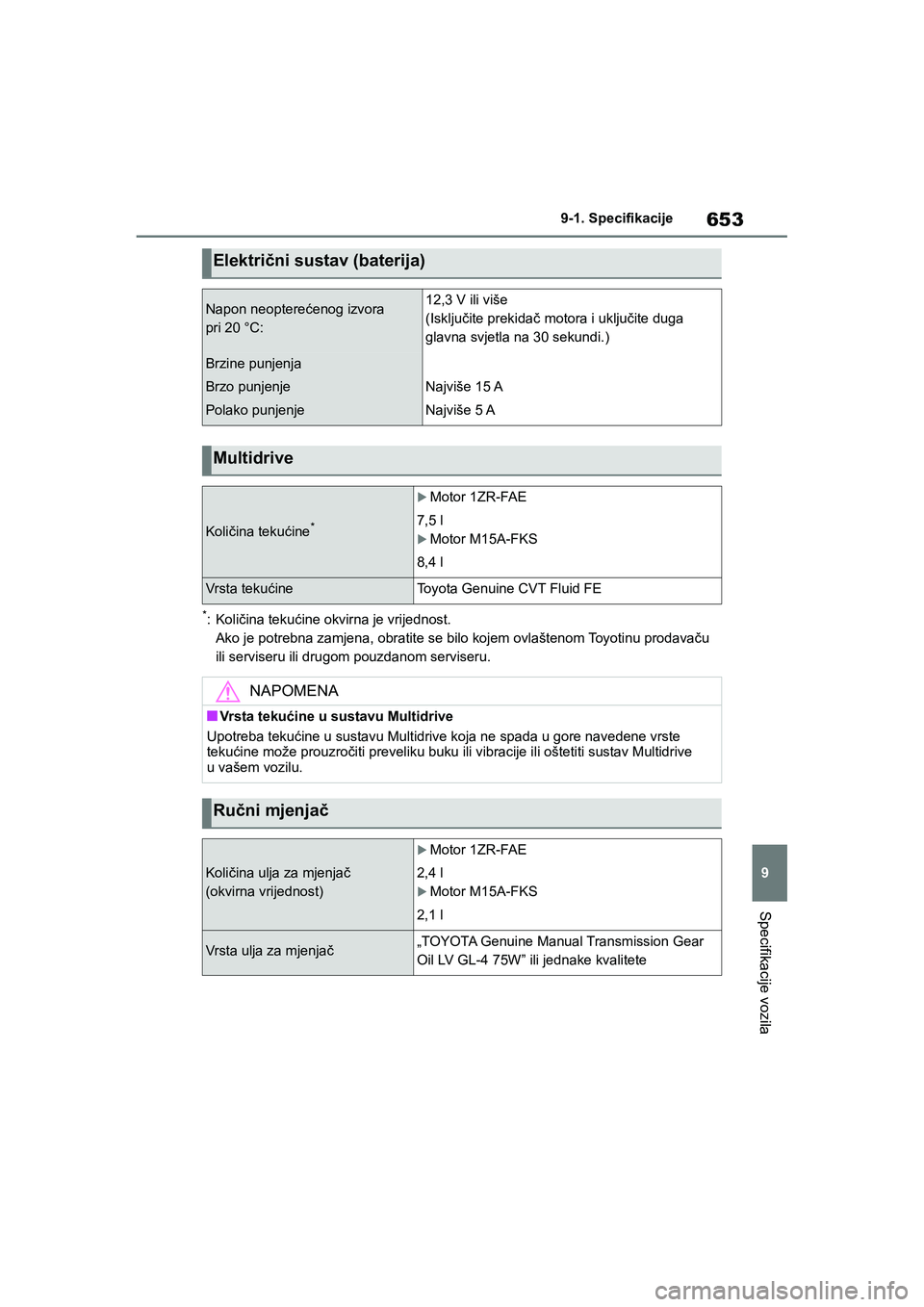

Električni sustav (baterija)
Napon neopterećenog izvora
pri 20 °C:12,3 V ili više
(Isključite prekidač motora i uključite duga
glavna svjetla na 30 sekundi.)
Brzine punjenja
Brzo punjenje
Polako punjenje
Najviše 15 A
Najviše 5 A
Multidrive
Količina tekućine*
Motor 1ZR-FAE
7,5 l
Motor M15A-FKS
8,4 l
Vrsta tekućineToyota Genuine CVT Fluid FE
NAPOMENA
■Vrsta tekućine u sustavu Multidrive
Upotreba tekućine u sustavu Multidrive koja ne spada u gore navedene vrste
tekućine može prouzročiti preveliku buku ili vibracije ili oštetiti sustav Multidrive
u vašem vozilu.
Ručni mjenjač
Količina ulja za mjenjač
(okvirna vrijednost)
Motor 1ZR-FAE
2,4 l
Motor M15A-FKS
2,1 l
Vrsta ulja za mjenjač„TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” ili jednake kvalitete
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 653 Thursday, January 7, 2021 1:15 PM

6549-1. Specifikacije
COROLLA_TMMT_EE

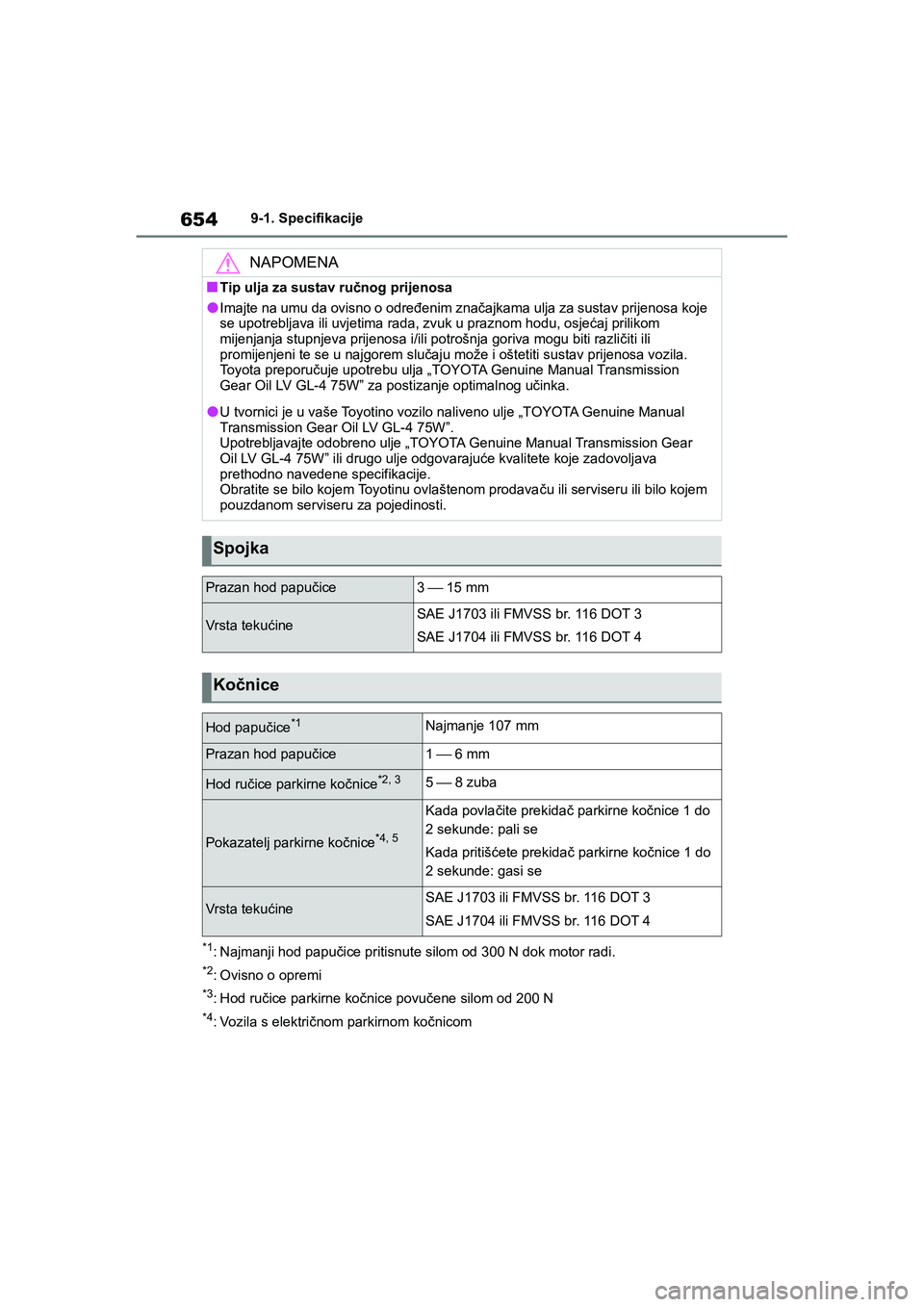

*1: Najmanji hod papučice pritisnute silom od 300 N dok motor radi.
*2: Ovisno o opremi
*3: Hod ručice parkirne kočnice povučene silom od 200 N
*4: Vozila s električnom parkirnom kočnicom
NAPOMENA
■Tip ulja za sustav ručnog prijenosa
●Imajte na umu da ovisno o određenim značajkama ulja za sustav prijenosa koje
se upotrebljava ili uvjetima rada, zvuk u praznom hodu, osjećaj prilikom
mijenjanja stupnjeva prijenosa i/ili potrošnja goriva mogu biti različiti ili
promijenjeni te se u najgorem slučaju može i oštetiti sustav prijenosa vozila.
Toyota preporučuje upotrebu ulja „TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” za postizanje optimalnog učinka.
●U tvornici je u vaše Toyotino vozilo naliveno ulje „TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W”.
Upotrebljavajte odobreno ulje „TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” ili drugo ulje odgovarajuće kvalitete koje zadovoljava
prethodno navedene specifikacije.
Obratite se bilo kojem Toyotinu ovlaštenom prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru za pojedinosti.
Spojka
Prazan hod papučice3 ⎯ 15 mm
Vrsta tekućineSAE J1703 ili FMVSS br. 116 DOT 3
SAE J1704 ili FMVSS br. 116 DOT 4
Kočnice
Hod papučice*1Najmanje 107 mm
Prazan hod papučice1 ⎯ 6mm
Hod ručice parkirne kočnice*2, 35 ⎯ 8zuba
Pokazatelj parkirne kočnice*4, 5
Kada povlačite prekidač parkirne kočnice 1 do
2 sekunde: pali se
Kada pritišćete prekidač parkirne kočnice 1 do
2 sekunde: gasi se
Vrsta tekućineSAE J1703 ili FMVSS br. 116 DOT 3
SAE J1704 ili FMVSS br. 116 DOT 4
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 654 Thursday, January 7, 2021 1:15 PM

655
9 9-1. Specifikacije
Specifikacije vozila
COROLLA_TMMT_EE
*5: Svakako potvrdite da upozoravajuće svjetlo kočnice (žuto) ne svijetli. (Ako se
upozoravajuće svjetlo kočnice upali, pogledajte str. 592.)

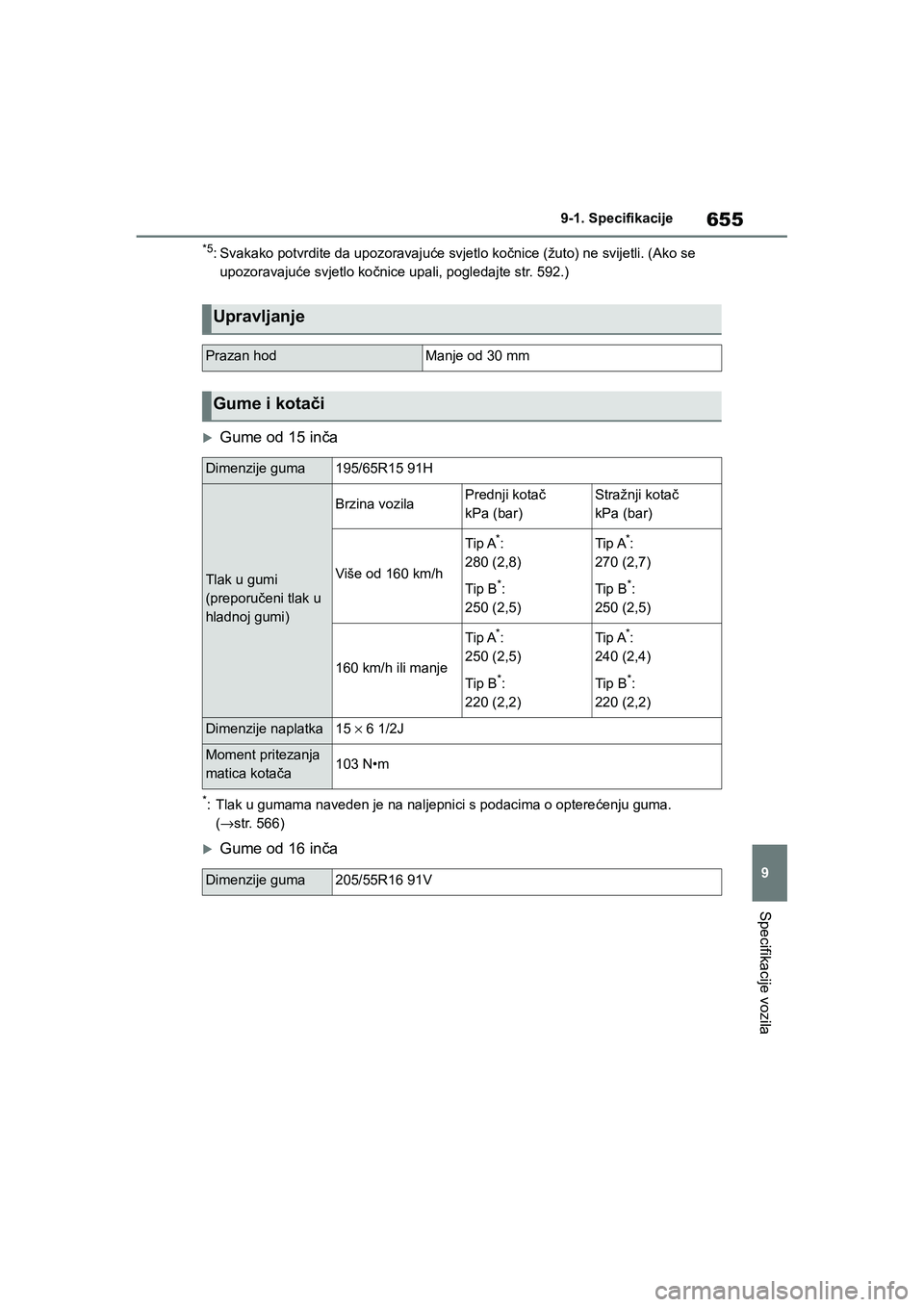

Gume od 15 inča
*: Tlak u gumama naveden je na naljepnici s podacima o opterećenju guma.
(→str. 566)
Gume od 16 inča
Upravljanje
Prazan hodManje od 30 mm
Gume i kotači
Dimenzije guma195/65R15 91H
Tlak u gumi
(preporučeni tlak u
hladnoj gumi)
Brzina vozilaPrednji kotač
kPa (bar)Stražnji kotač
kPa (bar)
Više od 160 km/h
Tip A*:
280 (2,8)
Tip B
*:
250 (2,5)
Tip A*:
270 (2,7)
Tip B
*:
250 (2,5)
160 km/h ili manje
Tip A*:
250 (2,5)
Tip B
*:
220 (2,2)
Tip A*:
240 (2,4)
Tip B
*:
220 (2,2)
Dimenzije naplatka15 × 6 1/2J
Moment pritezanja
matica kotača103 N•m
Dimenzije guma205/55R16 91V
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 655 Thursday, January 7, 2021 1:15 PM

6569-1. Specifikacije
COROLLA_TMMT_EE
*: Tlak u gumama naveden je na naljepnici s podacima o opterećenju guma.
(→str. 566)

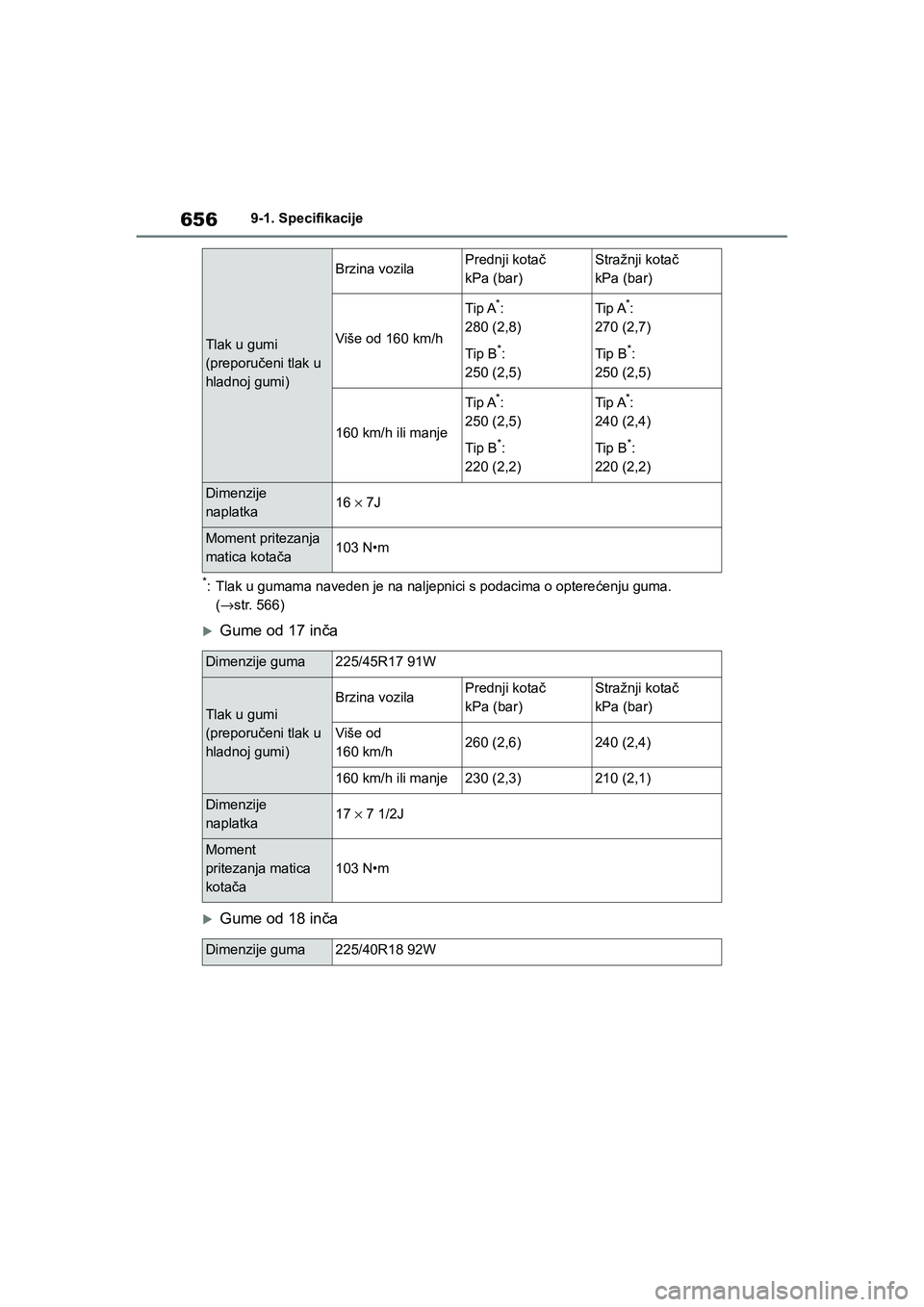

Gume od 17 inča
Gume od 18 inča
Tlak u gumi
(preporučeni tlak u
hladnoj gumi)
Brzina vozilaPrednji kotač
kPa (bar)Stražnji kotač
kPa (bar)
Više od 160 km/h
Tip A*:
280 (2,8)
Tip B
*:
250 (2,5)
Tip A*:
270 (2,7)
Tip B
*:
250 (2,5)
160 km/h ili manje
Tip A*:
250 (2,5)
Tip B
*:
220 (2,2)
Tip A*:
240 (2,4)
Tip B
*:
220 (2,2)
Dimenzije
naplatka16 × 7J
Moment pritezanja
matica kotača103 N•m
Dimenzije guma225/45R17 91W
Tlak u gumi
(preporučeni tlak u
hladnoj gumi)
Brzina vozilaPrednji kotač
kPa (bar)Stražnji kotač
kPa (bar)
Više od
160 km/h260 (2,6)240 (2,4)
160 km/h ili manje230 (2,3)210 (2,1)
Dimenzije
naplatka17 × 7 1/2J
Moment
pritezanja matica
kotača
103 N•m
Dimenzije guma225/40R18 92W
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 656 Thursday, January 7, 2021 1:15 PM

657
9 9-1. Specifikacije
Specifikacije vozila
COROLLA_TMMT_EE
Mala rezervna guma (ovisno o opremi)
■Kada vučete prikolicu
Dodajte 20,0 kPa (0,2 bara) preporučenom tlaku u gumama i vozite brzinama do
100 km/h.
A: Halogene žarulje HIR2 (prozirne)
Tlak u gumi
(preporučeni tlak u
hladnoj gumi)
Brzina vozilaPrednji kotač
kPa (bar)Stražnji kotač
kPa (bar)
Više od
160 km/h260 (2,6)240 (2,4)
160 km/h ili manje230 (2,3)210 (2,1)
Dimenzije naplatka18 × 8J
Moment pritezanja
matica kotača103 N•m
Dimenzije gumaT125/70D17 98M
Tlak u gumi
(preporučeni tlak u hladnoj
gumi)
420 kPa (4,2 bara)
Dimenzije naplatka17 × 4T
Moment pritezanja matica
kotača103 N•m
Žarulje
ŽaruljeWTip
Izvana
Glavna svjetla (vrsta sa žaruljama)55A
Prednji pokazivači smjera (vrsta sa žaruljom)21B
Stražnji pokazivači smjera (vrsta sa žaruljom)21B
Stražnja svjetla (vrsta sa žaruljom)5C
Svjetla registarske pločice5C
Unutrašnjost
Prednja unutarnja/osobna svjetla5C
Svjetla u zaslonima za sunce (ovisno o opremi)8C
Stražnja osobna svjetla8C
Svjetlo prtljažnika5C
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 657 Thursday, January 7, 2021 1:15 PM

6589-1. Specifikacije
COROLLA_TMMT_EE
B: Usadne žarulje (žute)
C: Usadne žarulje (bez boje)
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 658 Thursday, January 7, 2021 1:15 PM
