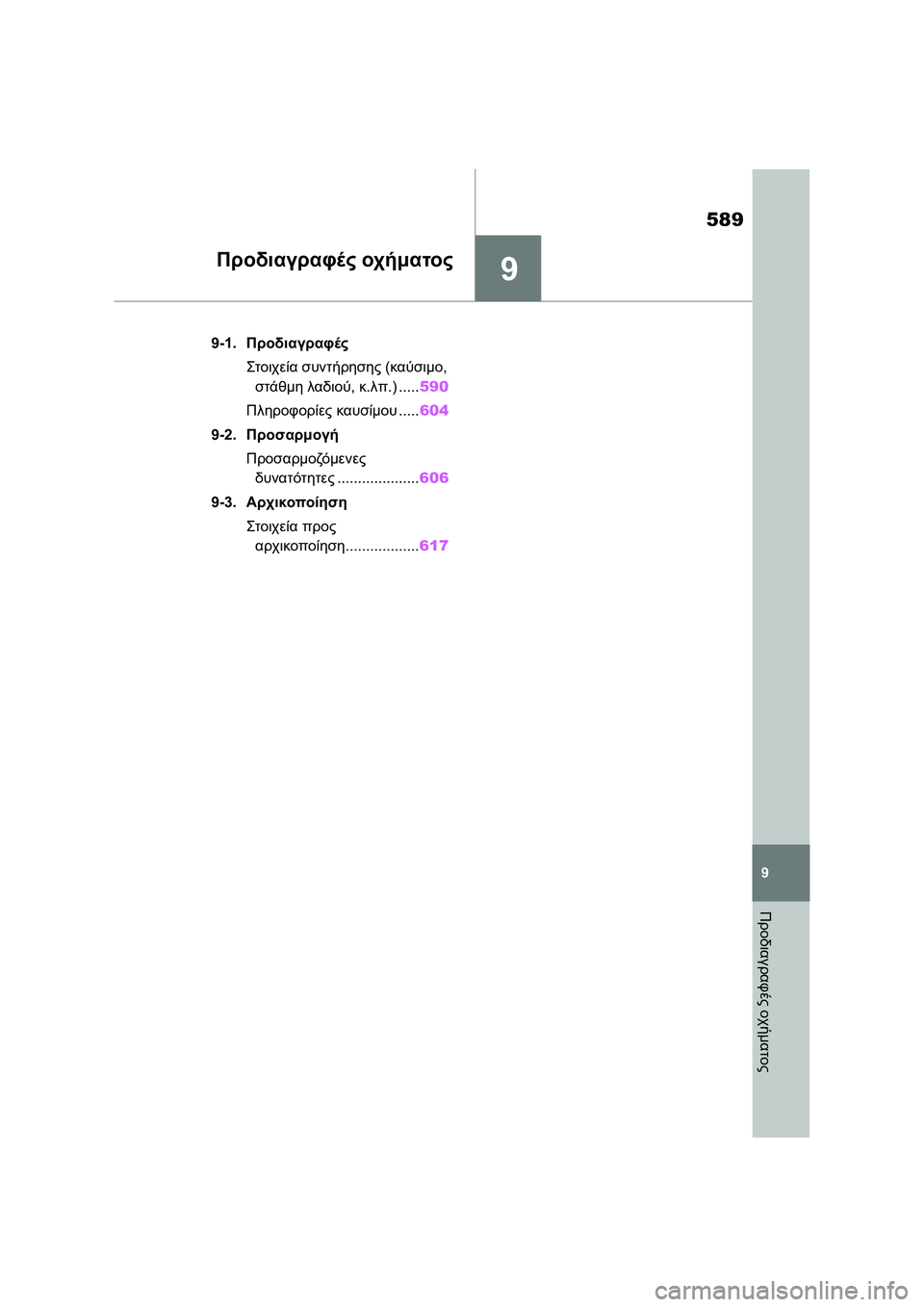

9
589
9
Προδιαγραφές οχήματος
Προδιαγραφές οχήματος
.9-1.Προδιαγραφές
Στοιχε ία συντήρησης (καύσιμο,
στάθμη λαδιού, κ.λπ.) .....590
Πληροφορίες καυσίμου.....604
9-2.Προσαρμογή
Προσαρμοζόμενες
δυνατότητες....................606
9-3.Αρχικοποίηση
Στοιχε ία προς
αρχικοποίηση..................617
Page 592 of 752

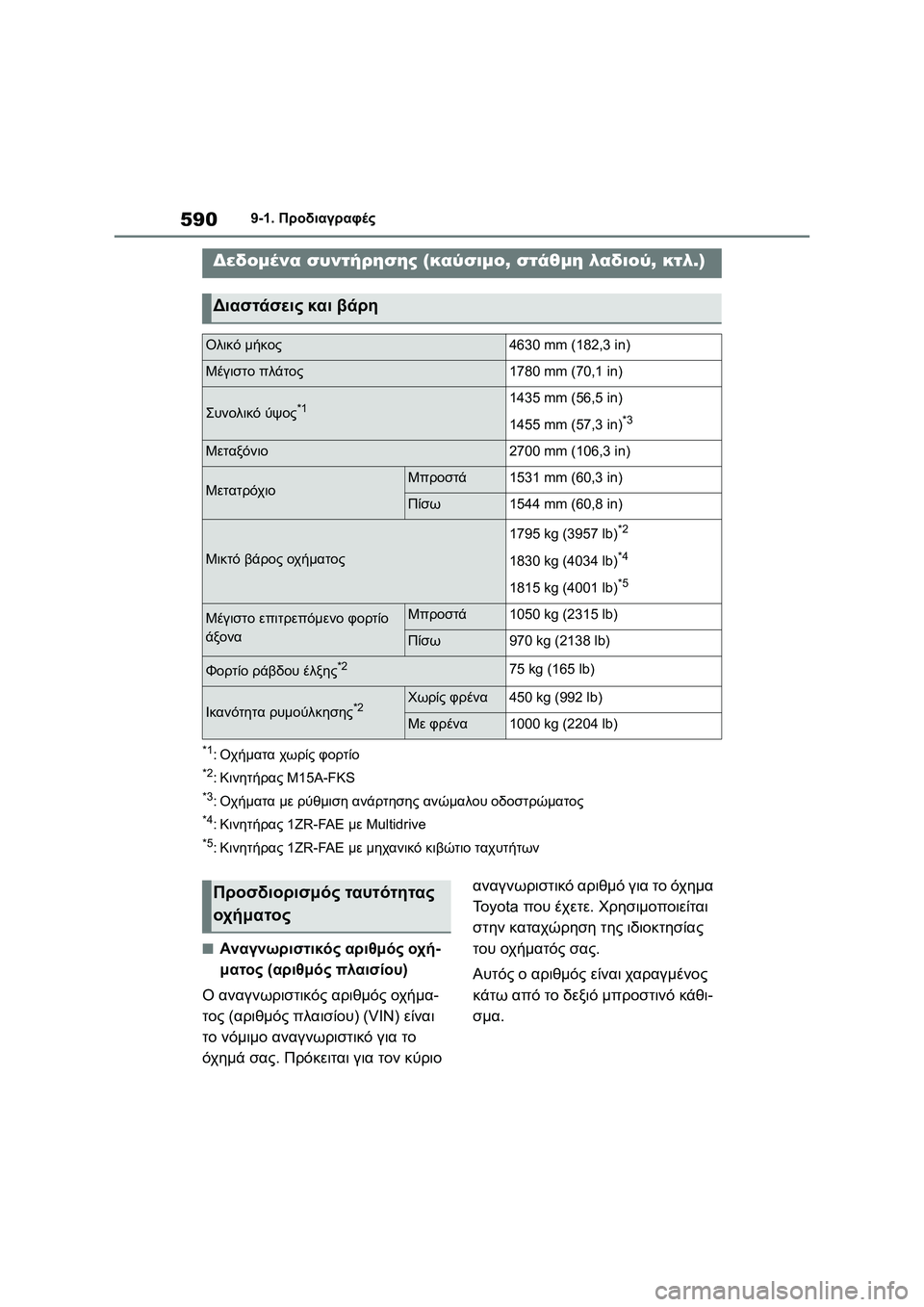

5909-1. Προδιαγραφές
9-1.Προδιαγραφές
*1:Οχήματα χωρίς φορτίο
*2:Κινητήρας M15A-FKS
*3:Οχήματα με ρύθμιση ανάρτησης ανώμαλου οδοστρώματος
*4:Κινητήρας 1ZR-FAE με Multidrive
*5:Κινητήρας 1ZR-FAE με μηχανικό κιβώτιο ταχυτήτων
■Αναγνωριστικός αριθμός οχή-
ματος (αριθμός πλαισίου)
Ο αναγνωριστικός αριθμός οχήμα-
τος (αριθμός πλαισίου) (VIN) είναι
το νόμιμο αναγνωριστικό για το
όχημά σας. Πρόκειται για τον κύριο αναγνωριστικό αριθμό για το όχημα
Toyota που έχετε. Χρησιμοποιείται
στην καταχώρηση της ιδιοκτησίας
του οχήματός σας.
Αυτός ο αριθμός είναι χαραγμένος
κάτω από το δεξιό μπροστινό
κάθι-
σμα.
Δεδομένα συντήρησης (καύσιμο, στάθμη λαδιού, κτλ.)
Διαστάσεις και βάρη
Ολικό μήκος4630 mm (182,3 in)
Μέγιστο πλάτος1780 mm (70,1 in)
Συνολικό ύψος*11435 mm (56,5 in)
1455 mm (57,3 in)
*3
Μεταξόνιο2700 mm (106,3 in)
ΜετατρόχιοΜπροστά1531 mm (60,3 in)
Πίσω1544 mm (60,8 in)
Μικτό βάρος οχήματος
1795 kg (3957 lb)*2
1830 kg (4034 lb)*4
1815 kg (4001 lb)*5
Μέγιστο επιτρεπόμενο φορτίο
άξοναΜπροστά1050 kg (2315 lb)
Πίσω970 kg (2138 lb)
Φορτίο ράβδου έλξης*275 kg (165 lb)
Ικανότητα ρυμούλκησης*2Χωρίς φρένα450 kg (992 lb)
Με φρένα1000 kg (2204 lb)
Προσδιορισμός ταυτότητας
οχήματος
Page 593 of 752

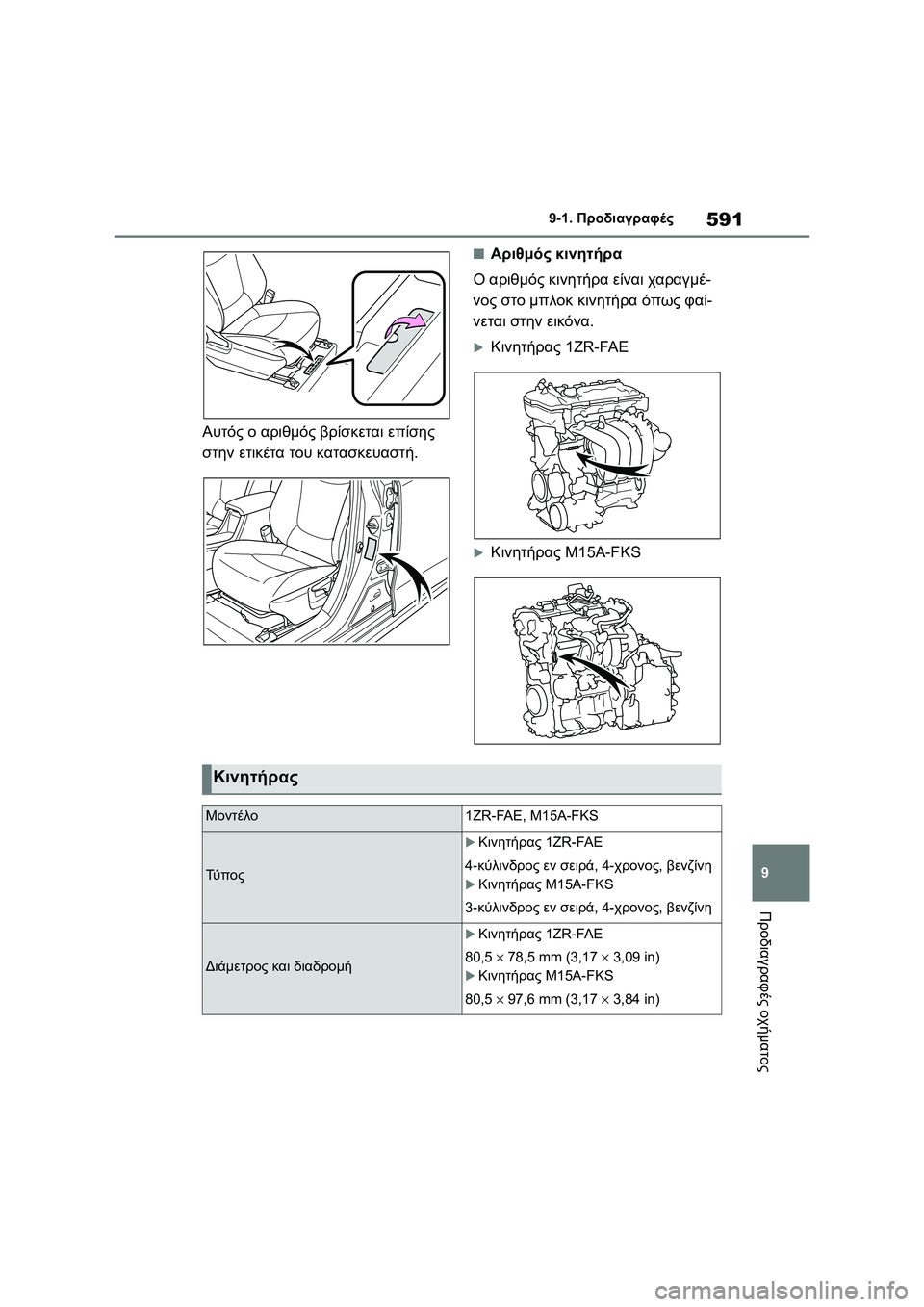

591
9 9-1. Προδιαγραφές
Προδιαγραφές οχήματος
Αυτός ο αριθμός βρίσκεται επίσης
στην ετικέτα του κατασκευαστή.
■Αριθμός κινητήρα
Ο αριθμός κινητήρα είναι χαραγμέ-
νος στο μπλοκ κινητήρα όπως φαί-
νεται στην εικόνα.
Κινητήρας 1ZR-FAE
Κινητήρας M15A-FKS
Κινητήρας
Μοντέλο1ZR-FAE, M15A-FKS
Τύ π ο ς
Κινητήρας 1ZR-FAE
4-κύλινδρος εν σειρά, 4-χρονος, βενζίνη
Κινητήρας M15A-FKS
3-κύλινδρος εν σειρά, 4-χρονος, βενζίνη
Διάμετρος και διαδρομή
Κινητήρας 1ZR-FAE
80,5 × 78,5 mm (3,17 × 3,09 in)
Κινητήρας M15A-FKS
80,5 × 97,6 mm (3,17 × 3,84 in)
Page 594 of 752

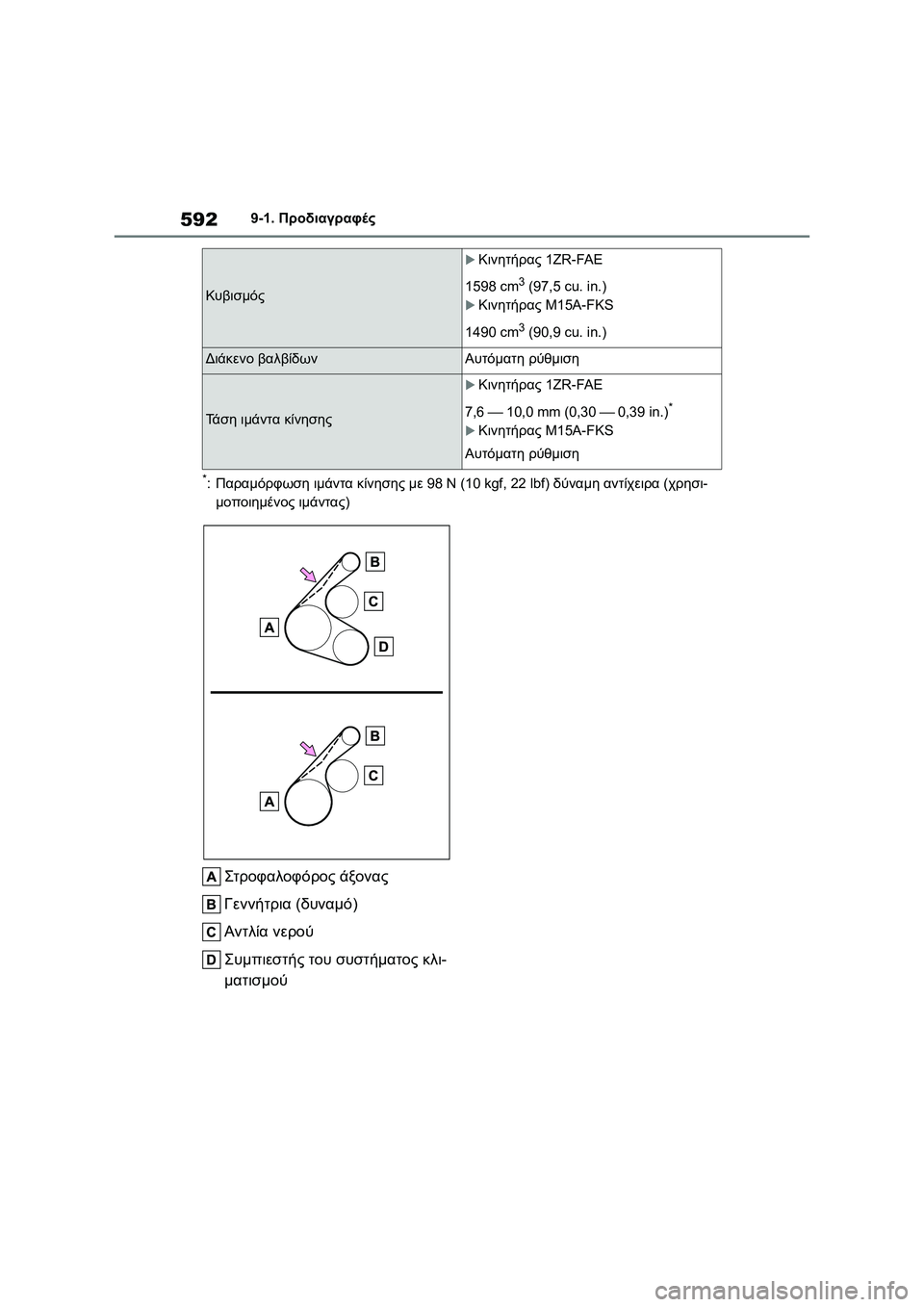

5929-1. Προδιαγραφές
*:Παραμόρφωση ιμάντα κίνησης με 98 N (10 kgf, 22 lbf) δύναμη αντίχειρα (χρησι-
μοποιημένος ιμάντας)
Στροφαλοφόρος άξονας
Γεννήτρια (δυναμό)
Αντλία νερού
Συμπιεστής του συστήματος κλι-
ματισμού
Κυβισμός
Κινητήρας 1ZR-FAE
1598 cm
3 (97,5 cu. in.)
Κινητήρας M15A-FKS
1490 cm
3 (90,9 cu. in.)
Διάκενο βαλβίδωνΑυτόματη ρύθμιση
Τά σ η ιμάντα κίνησης
Κινητήρας 1ZR-FAE
7,6 ⎯ 10,0 mm (0,30 ⎯ 0,39 in.)
*
Κινητήρας M15A-FKS
Αυτόματη ρύθμιση
Page 595 of 752
![TOYOTA COROLLA 2022 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek) 593
9 9-1. Προδιαγραφές
Προδιαγραφές οχήματος
■Χωρητικότητα λαδιού (Εξα-
γωγή και αναπλήρωση [Ανα-
φορά
*])
Κινητ TOYOTA COROLLA 2022 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek) 593
9 9-1. Προδιαγραφές
Προδιαγραφές οχήματος
■Χωρητικότητα λαδιού (Εξα-
γωγή και αναπλήρωση [Ανα-
φορά
*])
Κινητ](/img/14/48489/w960_48489-594.png)
593
9 9-1. Προδιαγραφές
Προδιαγραφές οχήματος
■Χωρητικότητα λαδιού (Εξα-
γωγή και αναπλήρωση [Ανα-
φορά
*])
Κινητήρας 1ZR-FAE
Κινητήρας M15A-FKS
*:Η χωρητικότητα λαδιού κινητήρα είναι
η ποσότητα αναφοράς που χρησιμο-
ποιείται κατά την αλλαγή του λαδιού
κινητήρα. Ζεστάνετε τον κινητήρα,
σβήστε τον και περιμένετε περισσό-
τερο από 5 λεπτά. Έπειτα ελέγξτε τη στάθμη του λαδιού στη ράβδο ένδει-
ξης στάθμης.
■Επιλογή λαδιού κινητήρα
(κινητήρας 1ZR-FAE)
Στο όχημά σας χρησιμοποιείται
«Toyota Genuine Motor Oil». Η
Toyota συνιστά τη χρήση του εγκε-
κριμένου «Toyota Genuine Motor
Oil». Μπορεί επίσης να χρησιμο-
ποιηθεί άλλο λάδι κινητήρα αντί-
στοιχης ποιότητας.
Τύ π ο ς βαλβολίνης:
0W-20 and 5W-30:
API κατηγορία SM
«Energy-Conserving» (Εξοικονό-
μηση ενέργειας), SN
«Resource-Conserving» (Εξοικονό-
μηση πόρων), SN PLUS
«Resource-Conserving» (Εξοικονό-
μηση Πόρων) ή SP
Καύσιμο
Τύ π ο ς καυσίμου
Όταν υπάρχουν αυτοί οι τύποι ετικετών
καυσίμου στον σταθμό ανεφοδιασμού,
χρησιμοποιήστε μόνο το καύσιμο που
φέρει μία από τις ακόλουθες ετικέτες.
Περιοχή Ε.Ε.:
Αμόλυβδη βενζίνη σύμφωνα με το ευρω-
παϊκό πρότυπο EN228 μόνο
Εκτός περιοχής Ε.Ε.:
Αμόλυβδη βενζίνη μόνο
Αριθμός Οκτανίων95 ή περισσότερο
Χωρητικότητα ρεζερβουάρ καυσίμου
(Αναφορά)50,0 L (13,2 gal., 11,0 Imp. gal.)
Σύστημα λίπανσης
Με φίλτρο4,2 L (4,4 qt., 3,7 Imp. qt.)
Χωρίς φίλ-
τρο3,9 L (4,1 qt., 3,4 Imp. qt.)
Με φίλτρο3,4 L (3,6 qt., 3,0 Imp. qt.)
Χωρίς φίλ-
τρο3,2 L (3,4 qt., 2,8 Imp. qt.)
Page 596 of 752

5949-1. Προδιαγραφές
«Resource-Conserving» (Εξοικονό-
μηση Πόρων) ή ILSAC GF-6A
πολυβάθμιο λάδι κινητήρα
Προτεινόμενο ιξώδες (SAE):
Προτιμώμενο
Προβλεπόμενη περιοχή θερμο-
κρασιών πριν την επόμενη
αλλαγή λαδιού
Κατά την κατασκευή προστίθεται
στο όχημα Toyota SAE 0W-20 και
αυτό αποτελεί τη βέλτιστη επιλογή
για καλή οικονομία καυσίμου και
καλή εκκίνηση όταν ο καιρός είναι
κρύος. Εάν δεν διατίθεται λάδι με
ιξώδες SAE 0W-20, μπορεί να χρη
-
σιμοποιηθεί λάδι με ιξώδες SAE
5W-30. Ωστόσο, θα πρέπει να το
αντικαταστήσετε με SAE 0W-20
στην επόμενη αλλαγή λαδιού.
Ιξώδες λαδιού (εδώ επεξηγείται το
0W-20 ως παράδειγμα):
•Το 0W στο 0W-20 δηλώνει το
χαρακτηριστικό του λαδιού που
επιτρέπει την εκκίνηση στο κρύο.
Τα λάδια που έχουν χαμηλότερη
τιμή πριν από το W επιτρέπουν
την ευκολότερη εκκίνηση του
κινητήρα όταν ο καιρός είναι
κρύος.•Το 20 στο 0W-20 δηλώνει το
χαρακτηριστικό ιξώδους του
λαδιού, όταν το λάδι βρίσκεται σε
υψηλή θερμοκρασία. Ένα λάδι
με υψηλότερο ιξώδες (με υψηλό-
τερη τιμή) θα είναι καλύτερο εάν
το όχημα λειτουργεί σε υψηλές
ταχύτητες ή υπό ακραίες συνθή-
κες φορτίου.
Πώς θα διαβάσετε την
ετικέτα του
περιέκτη λαδιού:
Ένα ή και τα δύο καταχωρημένα
σήματα API προστίθενται σε
κάποιους περιέκτες λαδιού για να
σας βοηθήσουν να επιλέξετε το
λάδι που θα πρέπει να χρησιμοποι-
ήσετε.
Σύμβολο API Service
Επάνω τμήμα: «API SERVICE SP»
σημαίνει τον χαρακτηρισμό της ποιότη-
τας λαδιού από το American Petroleum
Institute (API).
Κεντρικό τμήμα: «SAE 0W-20» σημαί-
νει τον βαθμό ιξώδους SAE.
Κάτω τμήμα: «Resource-Conserving»
(Εξοικονόμηση Πόρων) σημαίνει ότι το
καύσιμο διαθέτει δυνατότητες εξοικονό-
μησης καυσίμου και προστασίας του
περιβάλλοντος.
Σήμα πιστοποίησης ILSAC
Page 597 of 752

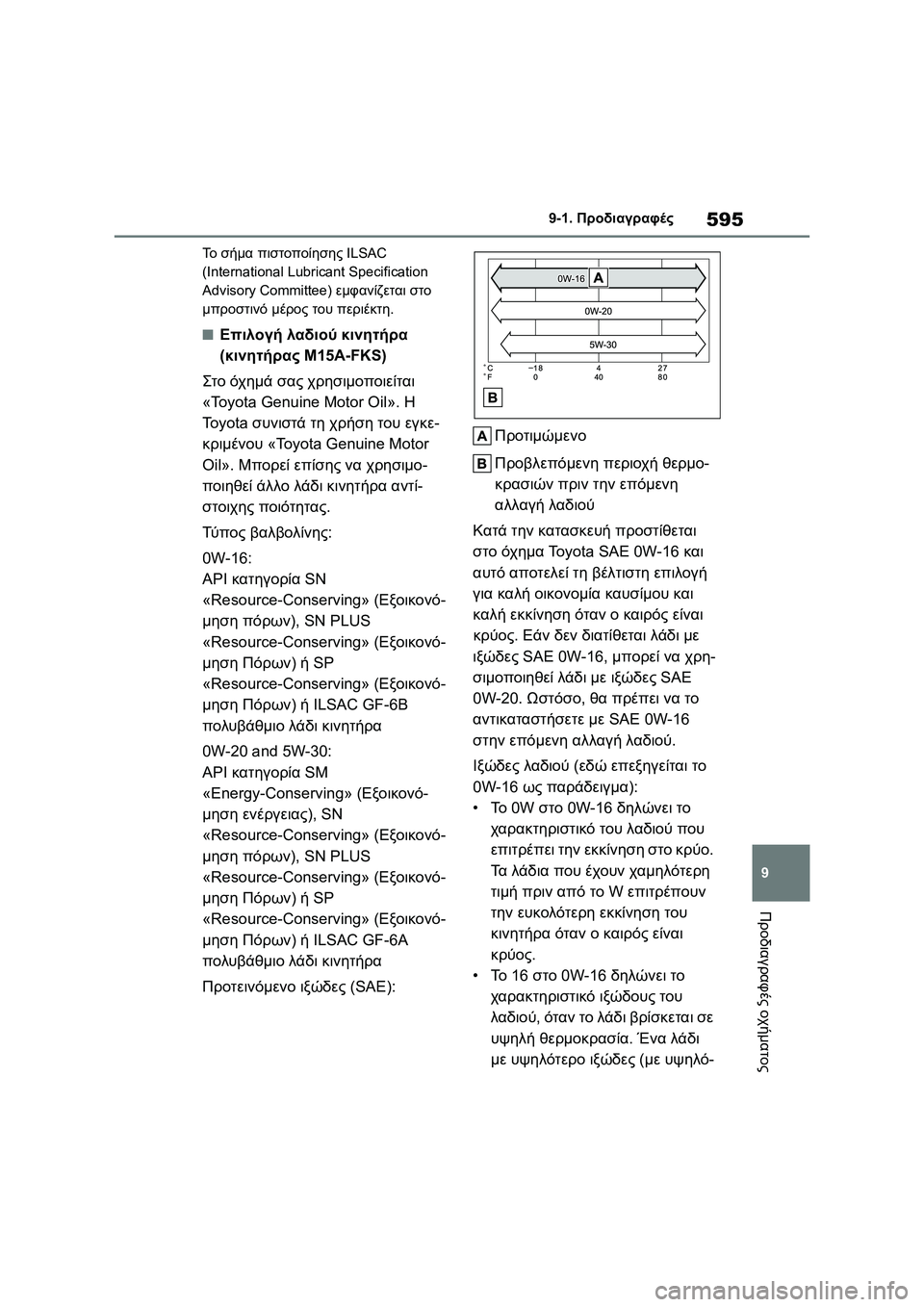

595
9 9-1. Προδιαγραφές
Προδιαγραφές οχήματος
Το σήμα πιστοποίησης ILSAC
(International Lubricant Specification
Advisory Committee) εμφανίζεται στο
μπροστινό μέρος του περιέκτη.
■Επιλογή λαδιού κινητήρα
(κινητήρας M15A-FKS)
Στο όχημά σας χρησιμοποιείται
«Toyota Genuine Motor Oil». Η
To y o t a συνιστά τη χρήση του εγκε-
κριμένου «Toyota Genuine Motor
Oil». Μπορεί επίσης να χρησιμο-
ποιηθεί άλλο λάδι κινητήρα αντί-
στοιχης ποιότητας.
Τύ π ο ς βαλβολίνης:
0W-16:
API κατηγορία SN
«Resource-Conserving» (Εξοικονό-
μηση πόρων), SN PLUS
«Resource-Conserving» (Εξοικονό-
μηση Πόρων) ή SP
«Resource-Conserving» (Εξοικονό-
μηση Πόρων) ή ILSAC GF-6B
πολυβάθμιο λάδι κινητήρα
0W-20 and 5W-30:
API κατηγορία SM
«Energy-Conserving» (Εξοικονό-
μηση ενέργειας), SN
«Resource-Conserving» (Εξοικονό-
μηση πόρων), SN PLUS
«Resource-Conserving» (Εξοικονό-
μηση Πόρων) ή SP
«Resource-Conserving» (Εξοικονό-
μηση Πόρων) ή ILSAC GF-6A
πολυβάθμιο λάδι κινητήρα
Προτεινόμενο ιξώδες (SAE):Προτιμώμενο
Προβλεπόμενη περιοχή θερμο-
κρασιών πριν την επόμενη
αλλαγή λαδιού
Κατά την κατασκευή προστίθεται
στο όχημα Toyota SAE 0W-16 και
αυτό αποτελεί τη βέλτιστη επιλογή
για καλή οικονομία καυσίμου και
καλή εκκίνηση όταν ο καιρός είναι
κρύος. Εάν δεν διατίθεται λάδι με
ιξώδες SAE 0W-16, μπορεί να χρη-
σιμοποιηθεί λάδι με ιξώδες SAE
0W-20. Ωστόσο, θα πρέπει να το
αντικαταστήσετε με SAE 0W-16
στην επόμενη αλλαγή λαδιού.
Ιξώδες λαδιού (εδώ επεξηγείται το
0W-16 ως παράδειγμα):
•Το 0W στο 0W-16 δηλώνει το
χαρακτηριστικό του λαδιού που
επιτρέπει την εκκίνηση στο κρύο.
Τα λάδια που έχουν
χαμηλότερη
τιμή πριν από το W επιτρέπουν
την ευκολότερη εκκίνηση του
κινητήρα όταν ο καιρός είναι
κρύος.
•Το 16 στο 0W-16 δηλώνει το
χαρακτηριστικό ιξώδους του
λαδιού, όταν το λάδι βρίσκεται σε
υψηλή θερμοκρασία. Ένα λάδι
με υψηλότερο ιξώδες (με υψηλό-
Page 598 of 752

5969-1. Προδιαγραφές
τερη τιμή) θα είναι καλύτερο εάν
το όχημα λειτουργεί σε υψηλές
ταχύτητες ή υπό ακραίες συνθή-
κες φορτίου.
Πώς θα διαβάσετε την ετικέτα του
περιέκτη λαδιού:
Ένα ή και τα δύο καταχωρημένα
σήματα API προστίθενται σε
κάποιους περιέκτες λαδιού για να
σας βοηθήσουν να επιλέξετε το
λάδι που θα πρέπει να χρησιμοποι
-
ήσετε.
Σύμβολο API Service
Επάνω τμήμα: «API SERVICE SP»
σημαίνει τον χαρακτηρισμό της ποιότη-
τας λαδιού από το American Petroleum
Institute (API).
Κεντρικό τμήμα: «SAE 0W-16» σημαί-
νει τον βαθμό ιξώδους SAE.
Κάτω τμήμα: «Resource-Conserving»
(Εξοικονόμηση Πόρων) σημαίνει ότι το
καύσιμο διαθέτει δυνατότητες εξοικονό-
μησης καυσίμου και προστασίας του
περιβάλλοντος.
Σήμα πιστοποίησης ILSAC
Το σήμα πιστοποίησης ILSAC
(International Lubricant Specification
Advisory Committee) εμφανίζεται στο
μπροστινό μέρος του περιέκτη.
Page 599 of 752

597
9 9-1. Προδιαγραφές
Προδιαγραφές οχήματος
Σύστημα ψύξης
Χωρητικότητα (Αναφορά)
Κινητήρας 1ZR-FAE με Multidrive
5,8 L (6,1 qt., 5,1 Imp. qt.)
Κινητήρας M15A-FKS με Multidrive
5,4 L (5,7 qt., 4,8 Imp. qt.)
Κινητήρας 1ZR-FAE με μηχανικό κιβώτιο ταχυτήτων
5,6 L (5,9 qt., 4,9 Imp. qt.)
Κινητήρας M15A-FKS με μηχανικό κιβώτιο ταχυτή-
των
5,2 L (5,5 qt., 4,6 Imp. qt.)
Τύ π ο ς ψυκτικού
Χρησιμοποιήστε ένα από τα παρακάτω:
•«Toyota Super Long Life Coolant»
•Παρόμοιο υψηλής ποιότητας ψυκτικό υγρό με βάση
την αιθυλενογλυκόλη, χωρίς πυριτικά άλατα, αμίνες,
νιτρώδη και βορικά, με τεχνολογία υβριδικού οργανι-
κού οξέος μακράς διάρκειας ζω ή ς
Μην χρησιμοποιείτε μόνον απλό νερό.
Σύστημα ανάφλεξης (μπουζί)
Μάρκα
Κινητήρας 1ZR-FAE
DENSO SC16HR11
Κινητήρας M15A-FKS
DENSO FC16HR-Q8
NGK DILKAR6T8
Διάκενο
Κινητήρας 1ZR-FAE
1,1 mm (0,043 in)
Κινητήρας M15A-FKS
0,8 mm (0,031 in)
ΣΗΜΕΙΩΣΗ
■Μπουζί ιριδίου
Χρησιμοποιείτε μόνο με ακίδα ιριδίου. Μην ρυθμίζετε το διάκενο του μπουζί.
Page 600 of 752

5989-1. Προδιαγραφές
*:Η χωρητικότητα υγρού είναι μια ποσότητα αναφοράς.
Εάν χρειάζεται αντικατάσταση, απευθυνθείτε σε εξουσιοδοτημένο αντιπρόσωπο
της Toyota ή εξουσιοδοτημένο επισκευαστή Toyota ή σε άλλον αξιόπιστο επισκευ-
αστή.
Ηλεκτρικό σύστημα (μπαταρία)
Ανοικτή τάση στους 20°C (68°F):
12,3 V ή υψηλότερη
(Σβήστε τον κινητήρα και ανάψτε τη μεγάλη
σκάλα φώτων για 30 δευτερόλεπτα.)
Ρυθμοί φόρτισης
Τα χ ε ί α φόρτιση
Αργή φόρτιση
15 A μέγ.
5 A μέγ.
Multidrive
Χωρητικότητα υγρού*
Κινητήρας 1ZR-FAE
7,5 L (7,9 qt., 6,6 Imp. qt.)
Κινητήρας M15A-FKS
8,4 L (8,9 qt., 7,4 Imp. qt.)
Τύ π ο ς υγρούToyota Genuine CVT Fluid FE
ΣΗΜΕΙΩΣΗ
■Τύ πο ς υγρού Multidrive
Η χρήση υγρού Multidrive διαφορετικού από το παραπάνω μπορεί να προκαλέσει
ασυνήθιστο θόρυβο ή δονήσεις, ή ζημιά στο Multidrive του οχήματός σας.
Μηχανικό κιβώτιο ταχυτήτων
Χωρητικότητα λαδιού κιβωτίου
ταχυτήτων (Αναφορά)
Κινητήρας 1ZR-FAE
2,4 L (2,5 qt., 2,1 Imp. qt.)
Κινητήρας M15A-FKS
2,1 L (2,2 qt., 1,8 Imp. qt.)
Τύ π ο ς λαδιού κιβωτίου ταχυτή-
των«TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W» ή αντίστοιχο
