TOYOTA COROLLA CROSS 2022 Manuel du propriétaire (in French)

369
6

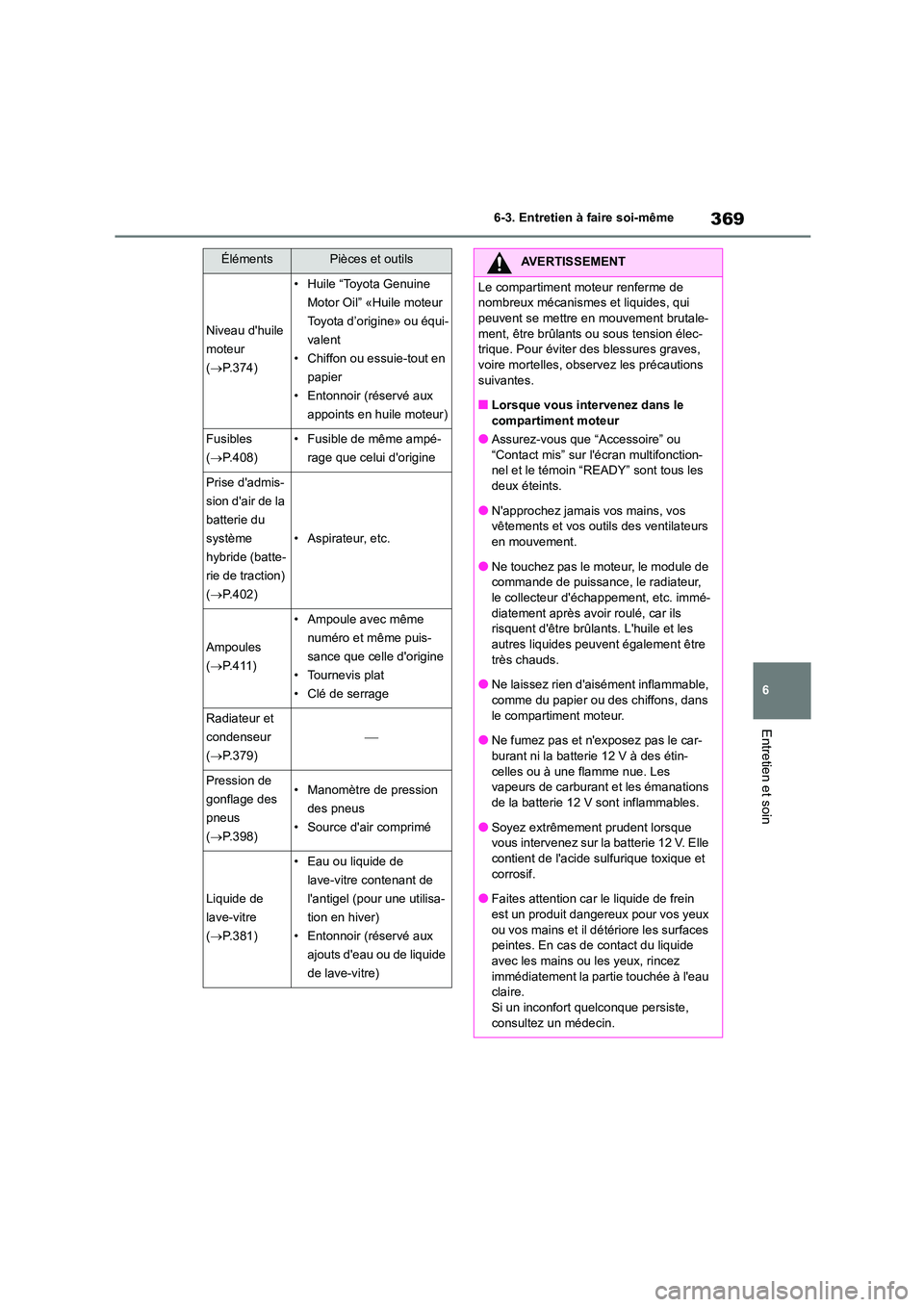

6-3. Entretien à faire soi-même
Entretien et soin
Niveau d'huile
moteur
( P.374)
• Huile “Toyota Genuine
Motor Oil” «Huile moteur
Toyota d’origine» ou équi-
valent
• Chiffon ou essuie-tout en
papier
• Entonnoir (réservé aux
appoints en huile moteur)
Fusibles
( P.408)
• Fusible de même ampé-
rage que celui d'origine
Prise d'admis-
sion d'air de la
batterie du
système
hybride (batte-
rie de traction)
( P.402)
• Aspirateur, etc.
Ampoules
( P. 4 1 1 )
• Ampoule avec même
numéro et même puis-
sance que celle d'origine
• Tournevis plat
• Clé de serrage
Radiateur et
condenseur
( P.379)

Pression de
gonflage des
pneus
( P.398)
• Manomètre de pression
des pneus
• Source d'air comprimé
Liquide de
lave-vitre
( P.381)
• Eau ou liquide de
lave-vitre contenant de
l'antigel (pour une utilisa-
tion en hiver)
• Entonnoir (réservé aux
ajouts d'eau ou de liquide
de lave-vitre)
ÉlémentsPièces et outilsAVERTISSEMENT
Le compartiment moteur renferme de
nombreux mécanismes et liquides, qui
peuvent se mettre en mouvement brutale- ment, être brûlants ou sous tension élec-
trique. Pour éviter des blessures graves,
voire mortelles, observez les précautions suivantes.
■Lorsque vous intervenez dans le
compartiment moteur
●Assurez-vous que “Accessoire” ou “Contact mis” sur l'écran multifonction-
nel et le témoin “READY” sont tous les
deux éteints.
●N'approchez jamais vos mains, vos
vêtements et vos outi ls des ventilateurs
en mouvement.
●Ne touchez pas le moteur, le module de
commande de puissance, le radiateur,
le collecteur d'échappement, etc. immé- diatement après avoir roulé, car ils
risquent d'être brûlants. L'huile et les
autres liquides peuvent également être très chauds.
●Ne laissez rien d'aisément inflammable,
comme du papier ou des chiffons, dans
le compartiment moteur.
●Ne fumez pas et n'exposez pas le car-
burant ni la batterie 12 V à des étin-
celles ou à une flamme nue. Les vapeurs de carburant et les émanations
de la batterie 12 V sont inflammables.
●Soyez extrêmement prudent lorsque vous intervenez sur la batterie 12 V. Elle
contient de l'acide sulfurique toxique et
corrosif.
●Faites attention car le liquide de frein
est un produit dangereux pour vos yeux
ou vos mains et il dé tériore les surfaces peintes. En cas de contact du liquide
avec les mains ou les yeux, rincez
immédiatement la partie touchée à l'eau claire.
Si un inconfort quelconque persiste,
consultez un médecin.

3706-3. Entretien à faire soi-même

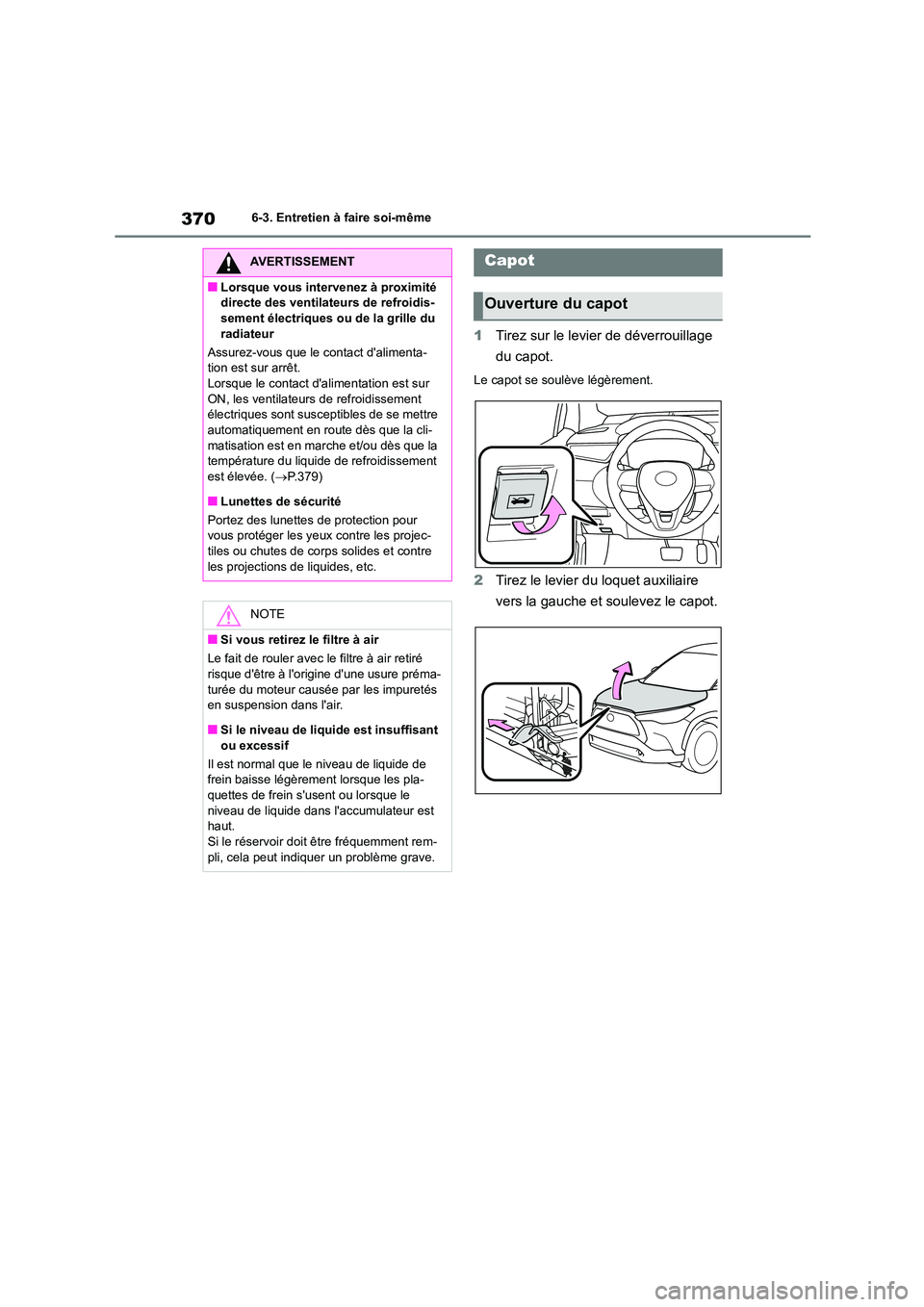

1Tirez sur le levier de déverrouillage
du capot.
Le capot se soulève légèrement.
2 Tirez le levier du loquet auxiliaire
vers la gauche et soulevez le capot.
AVERTISSEMENT
■Lorsque vous intervenez à proximité
directe des ventilateurs de refroidis-
sement électriques ou de la grille du radiateur
Assurez-vous que le contact d'alimenta-
tion est sur arrêt.
Lorsque le contact d'alimentation est sur ON, les ventilateurs de refroidissement
électriques sont susc eptibles de se mettre
automatiquement en route dès que la cli- matisation est en marche et/ou dès que la
température du liquide de refroidissement
est élevée. ( P.379)
■Lunettes de sécurité
Portez des lunettes de protection pour
vous protéger les yeux contre les projec-
tiles ou chutes de corps solides et contre les projections de liquides, etc.
NOTE
■Si vous retirez le filtre à air
Le fait de rouler avec le filtre à air retiré risque d'être à l'origine d'une usure préma-
turée du moteur causée par les impuretés
en suspension dans l'air.
■Si le niveau de liquide est insuffisant
ou excessif
Il est normal que le niveau de liquide de
frein baisse légèrement lorsque les pla- quettes de frein s'usent ou lorsque le
niveau de liquide dans l'accumulateur est
haut. Si le réservoir doit être fréquemment rem-
pli, cela peut indiquer un problème grave.
Capot
Ouverture du capot

371
6
6-3. Entretien à faire soi-même
Entretien et soin

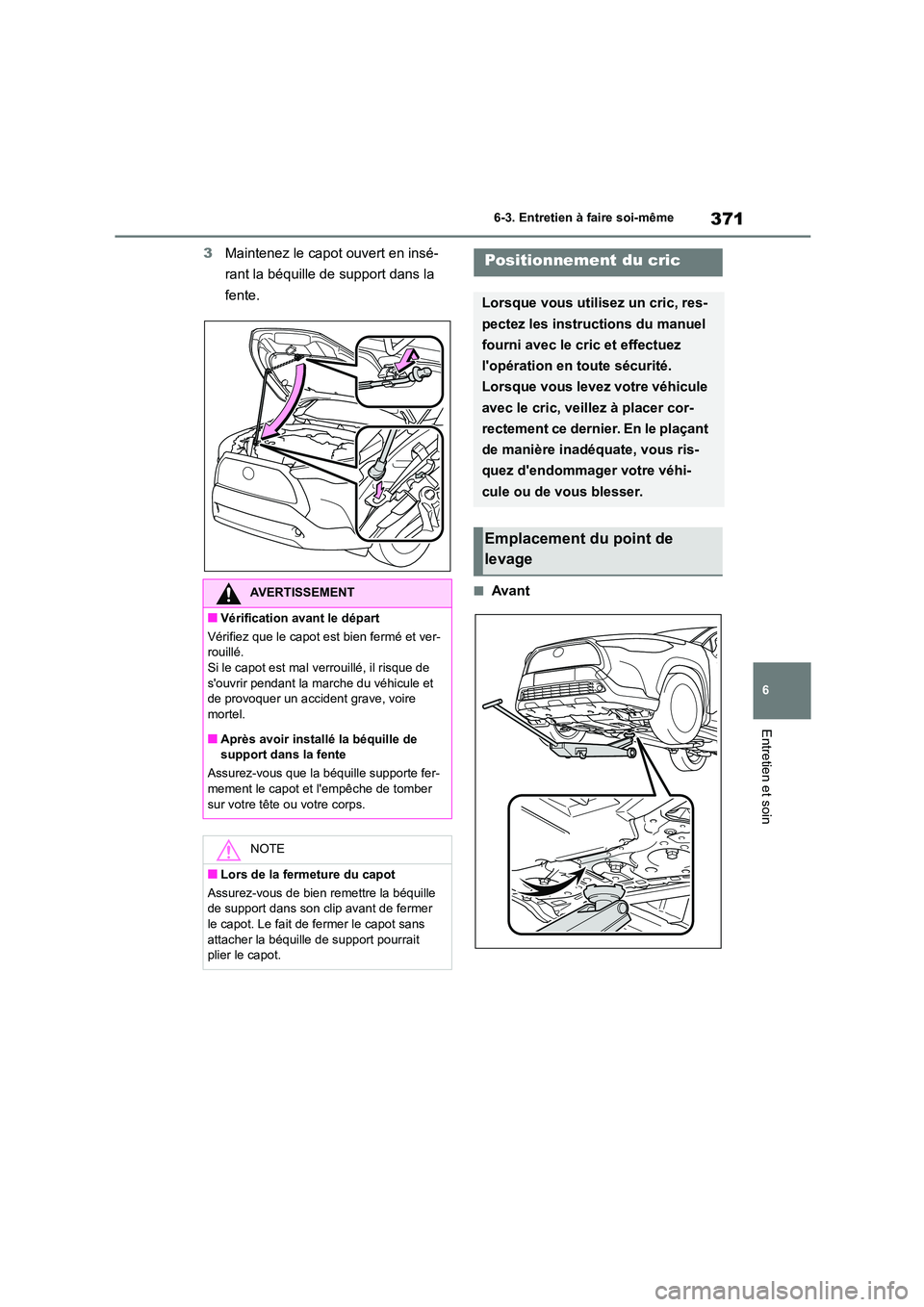

3 Maintenez le capot ouvert en insé-
rant la béquille de support dans la
fente.
■AvantAVERTISSEMENT
■Vérification avant le départ
Vérifiez que le capot est bien fermé et ver- rouillé.
Si le capot est mal verrouillé, il risque de
s'ouvrir pendant la marche du véhicule et de provoquer un accident grave, voire
mortel.
■Après avoir installé la béquille de support dans la fente
Assurez-vous que la béquille supporte fer-
mement le capot et l'empêche de tomber
sur votre tête ou votre corps.
NOTE
■Lors de la fermeture du capot
Assurez-vous de bien remettre la béquille de support dans son clip avant de fermer
le capot. Le fait de fermer le capot sans
attacher la béquille de support pourrait plier le capot.
Positionnement du cric
Lorsque vous utilisez un cric, res-
pectez les instructions du manuel
fourni avec le cric et effectuez
l'opération en toute sécurité.
Lorsque vous levez votre véhicule
avec le cric, veillez à placer cor-
rectement ce dernier. En le plaçant
de manière inadéquate, vous ris-
quez d'endommager votre véhi-
cule ou de vous blesser.
Emplacement du point de
levage

3726-3. Entretien à faire soi-même
■Arrière
Modèles 2WD
Modèles AWD

373
6
6-3. Entretien à faire soi-même
Entretien et soin
Moteur 2ZR-FXE
Réservoir de liquide de lave-vitre ( P.381)
Réservoir de liquide de refroidissement moteur ( P.377)
Boîte à fusibles ( P.408)
Jauge de niveau d'huile moteur ( P.374)
Bouchon de remplissage d'huile moteur ( P.376)
Réservoir de liquide de refroidissement du module de commande de puissance
( P.377)
Batterie 12 V ( P.379)
Radiateur ( P.379)
Condenseur ( P.379)
Ventilateurs de refroidissement électriques
Compartiment moteur
Composants

3746-3. Entretien à faire soi-même

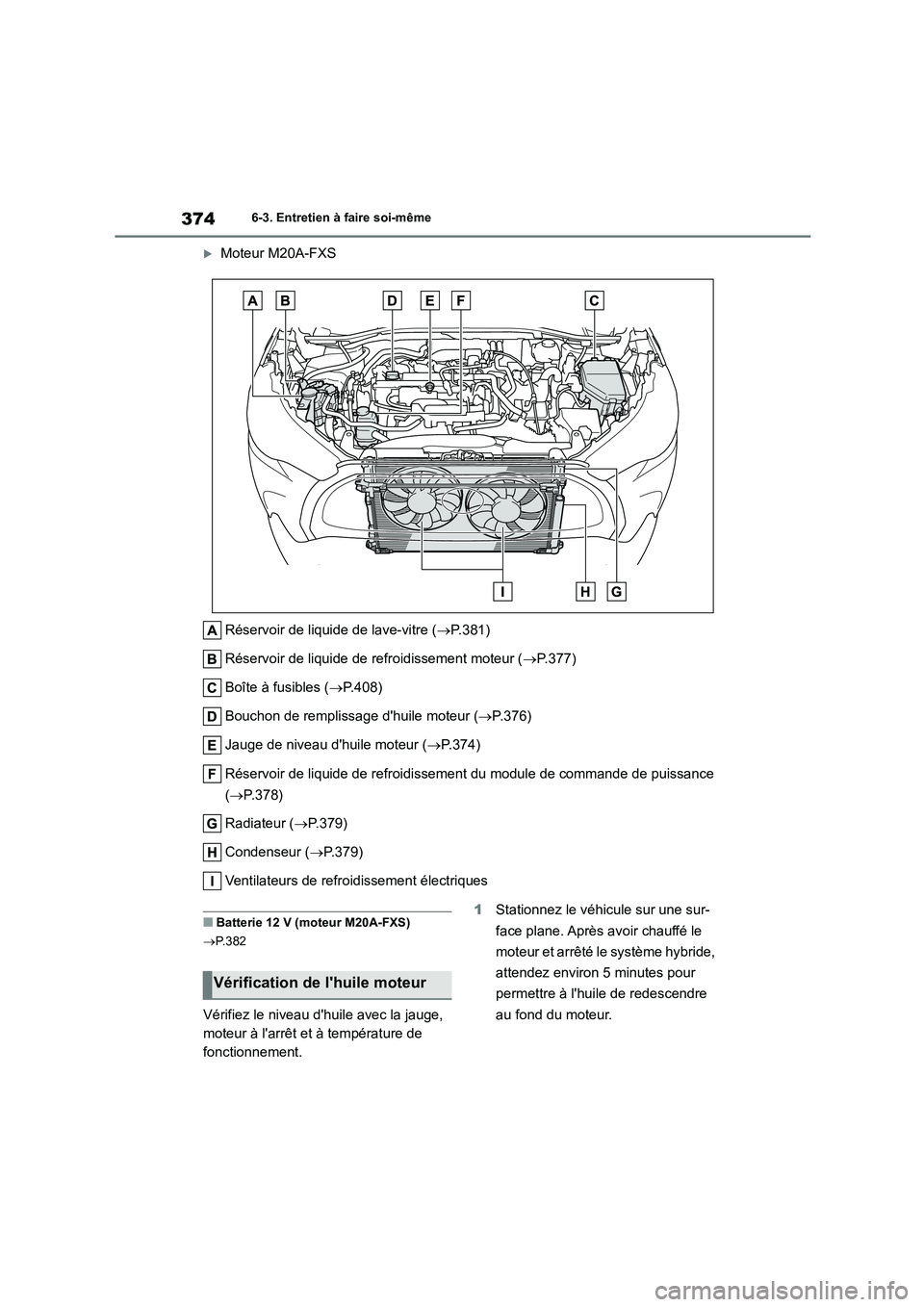

Moteur M20A-FXS
Réservoir de liquide de lave-vitre ( P.381)
Réservoir de liquide de refroidissement moteur ( P.377)
Boîte à fusibles ( P.408)
Bouchon de remplissage d'huile moteur ( P.376)
Jauge de niveau d'huile moteur ( P.374)
Réservoir de liquide de refroidissement du module de commande de puissance
( P.378)
Radiateur ( P.379)
Condenseur ( P.379)
Ventilateurs de refroidissement électriques
■Batterie 12 V (moteur M20A-FXS)
 P.382
Vérifiez le niveau d'huile avec la jauge,
moteur à l'arrêt et à température de
fonctionnement.
1 Stationnez le véhicule sur une sur-
face plane. Après avoir chauffé le
moteur et arrêté le système hybride,
attendez environ 5 minutes pour
permettre à l'huile de redescendre
au fond du moteur.
Vérification de l'huile moteur

375
6
6-3. Entretien à faire soi-même
Entretien et soin

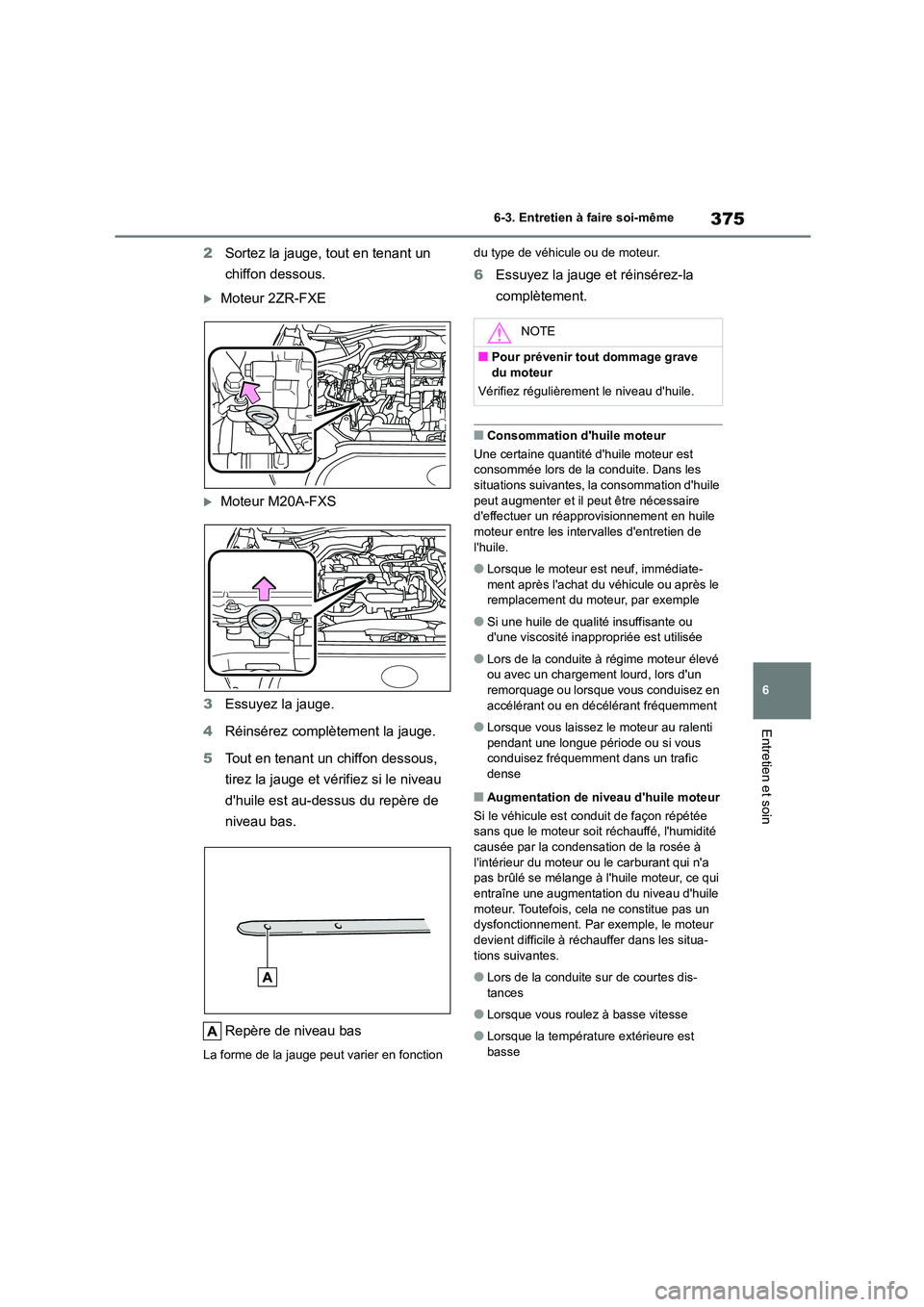

2 Sortez la jauge, tout en tenant un
chiffon dessous.
Moteur 2ZR-FXE
Moteur M20A-FXS
3 Essuyez la jauge.
4 Réinsérez complètement la jauge.
5 Tout en tenant un chiffon dessous,
tirez la jauge et vérifiez si le niveau
d'huile est au-dessus du repère de
niveau bas.
Repère de niveau bas
La forme de la jauge peut varier en fonction
du type de véhicule ou de moteur.
6 Essuyez la jauge et réinsérez-la
complètement.
■Consommation d'huile moteur
Une certaine quantité d'huile moteur est
consommée lors de la conduite. Dans les situations suivantes, la consommation d'huile
peut augmenter et il peut être nécessaire
d'effectuer un réapprovisionnement en huile
moteur entre les intervalles d'entretien de l'huile.
●Lorsque le moteur est neuf, immédiate-ment après l'achat du véhicule ou après le
remplacement du moteur, par exemple
●Si une huile de qualité insuffisante ou
d'une viscosité inappropriée est utilisée
●Lors de la conduite à régime moteur élevé
ou avec un chargement lourd, lors d'un
remorquage ou lorsque vous conduisez en accélérant ou en décélérant fréquemment
●Lorsque vous laissez le moteur au ralenti pendant une longue période ou si vous
conduisez fréquemment dans un trafic
dense
■Augmentation de niveau d'huile moteur
Si le véhicule est conduit de façon répétée sans que le moteur soit réchauffé, l'humidité
causée par la condensation de la rosée à
l'intérieur du moteur ou le carburant qui n'a pas brûlé se mélange à l'huile moteur, ce qui
entraîne une augmentation du niveau d'huile
moteur. Toutefois, cela ne constitue pas un dysfonctionnement. Par exemple, le moteur
devient difficile à réchauffer dans les situa-
tions suivantes.
●Lors de la conduite sur de courtes dis-
tances
●Lorsque vous roulez à basse vitesse
●Lorsque la température extérieure est
basse
NOTE
■Pour prévenir tout dommage grave
du moteur
Vérifiez régulièrement le niveau d'huile.

3766-3. Entretien à faire soi-même
Lorsque vous vérifiez l'huile moteur, assu- rez-vous que le moteur est chaud. Si le
niveau d'huile moteur dépasse le repère de
limite supérieure de remplissage, contactez un revendeur Toyota agréé ou un réparateur
agréé Toyota, ou tout autre réparateur de
confiance.
■Vérification du type d'huile et pré-
paration de l'outillage nécessaire
Avant d'ajouter de l'huile, veillez à bien
vérifier le type d'huile et à préparer
l'outillage dont vous avez besoin.
 Sélection de l'huile moteur
 P.481
 Quantité d'huile (repère de niveau
bas  repère de limite supérieure de
remplissage)
1,5 L (1,6 qt., 1,3 Imp. qt.)
 Élément
Entonnoir propre

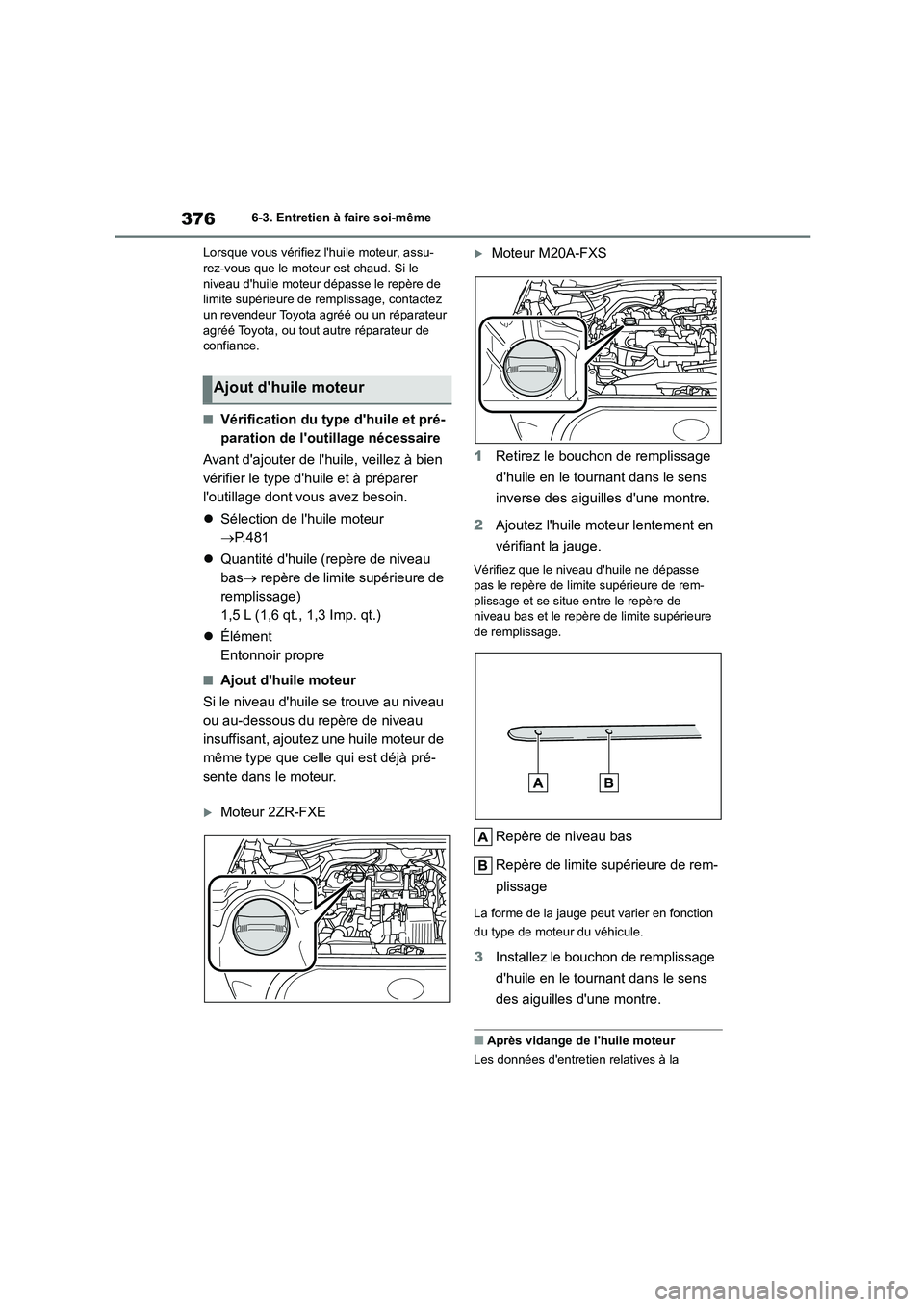

■Ajout d'huile moteur
Si le niveau d'huile se trouve au niveau
ou au-dessous du repère de niveau
insuffisant, ajoutez une huile moteur de
même type que celle qui est déjà pré-
sente dans le moteur.
Moteur 2ZR-FXE
Moteur M20A-FXS
1 Retirez le bouchon de remplissage
d'huile en le tournant dans le sens
inverse des aiguilles d'une montre.
2 Ajoutez l'huile moteur lentement en
vérifiant la jauge.
Vérifiez que le niveau d'huile ne dépasse pas le repère de limite supérieure de rem-
plissage et se situe entre le repère de
niveau bas et le repère de limite supérieure de remplissage.
Repère de niveau bas
Repère de limite supérieure de rem-
plissage
La forme de la jauge peut varier en fonction
du type de moteur du véhicule.
3 Installez le bouchon de remplissage
d'huile en le tournant dans le sens
des aiguilles d'une montre.
■Après vidange de l'huile moteur
Les données d'entretien relatives à la
Ajout d'huile moteur

377
6
6-3. Entretien à faire soi-même
Entretien et soin

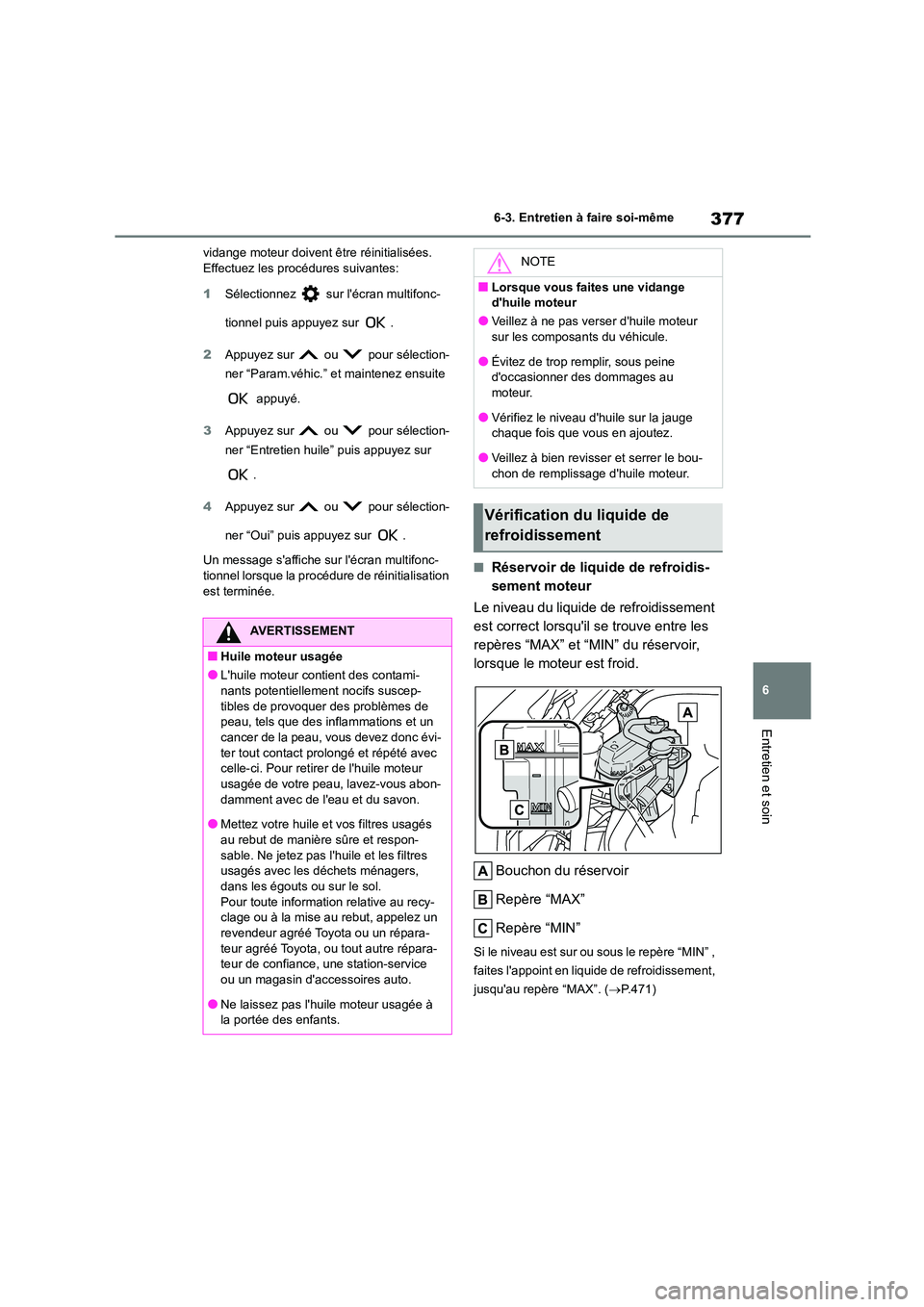

vidange moteur doivent être réinitialisées. Effectuez les procédures suivantes:
1 Sélectionnez sur l'écran multifonc-
tionnel puis appuyez sur .
2 Appuyez sur ou pour sélection-
ner “Param.véhic.” et maintenez ensuite
appuyé.
3 Appuyez sur ou pour sélection-
ner “Entretien huile” puis appuyez sur
.
4 Appuyez sur ou pour sélection-
ner “Oui” puis appuyez sur .
Un message s'affiche sur l'écran multifonc-
tionnel lorsque la procédure de réinitialisation est terminée.
■Réservoir de liquide de refroidis-
sement moteur
Le niveau du liquide de refroidissement
est correct lorsqu'il se trouve entre les
repères “MAX” et “MIN” du réservoir,
lorsque le moteur est froid.
Bouchon du réservoir
Repère “MAX”
Repère “MIN”
Si le niveau est sur ou sous le repère “MIN” ,
faites l'appoint en liquide de refroidissement,
jusqu'au repère “MAX”. ( P.471)
AVERTISSEMENT
■Huile moteur usagée
●L'huile moteur contient des contami-
nants potentiellement nocifs suscep-
tibles de provoquer des problèmes de peau, tels que des inflammations et un
cancer de la peau, vous devez donc évi-
ter tout contact prolongé et répété avec celle-ci. Pour retirer de l'huile moteur
usagée de votre peau, lavez-vous abon-
damment avec de l'eau et du savon.
●Mettez votre huile et vos filtres usagés
au rebut de manière sûre et respon-
sable. Ne jetez pas l'huile et les filtres usagés avec les déchets ménagers,
dans les égouts ou sur le sol.
Pour toute information relative au recy- clage ou à la mise au rebut, appelez un
revendeur agréé Toyota ou un répara-
teur agréé Toyota, ou tout autre répara- teur de confiance, une station-service
ou un magasin d'accessoires auto.
●Ne laissez pas l'huile moteur usagée à la portée des enfants.
NOTE
■Lorsque vous faites une vidange
d'huile moteur
●Veillez à ne pas verser d'huile moteur
sur les composants du véhicule.
●Évitez de trop remplir, sous peine
d'occasionner des dommages au
moteur.
●Vérifiez le niveau d'huile sur la jauge
chaque fois que vous en ajoutez.
●Veillez à bien revisser et serrer le bou- chon de remplissage d'huile moteur.

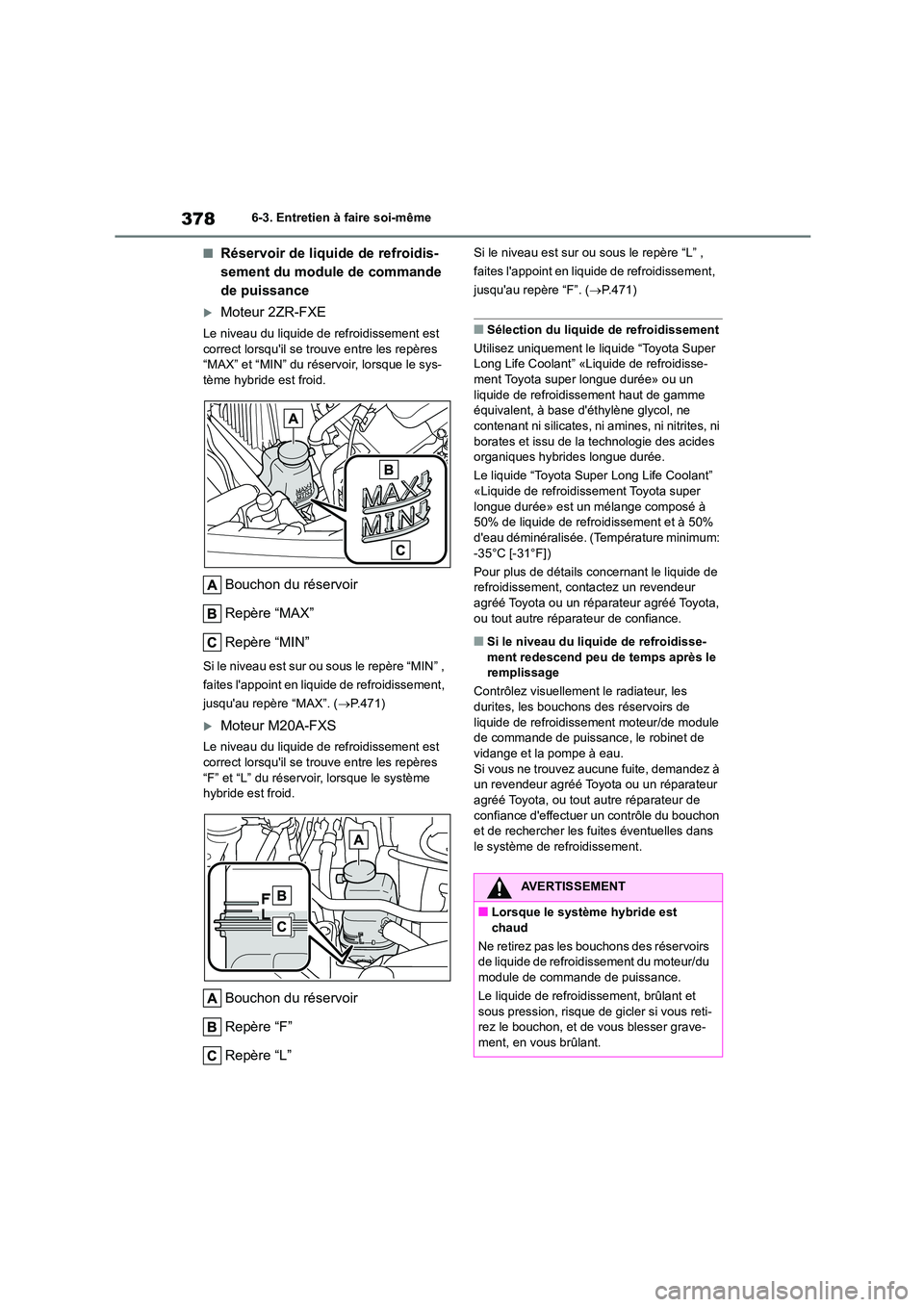

Vérification du liquide de
refroidissement

3786-3. Entretien à faire soi-même
■Réservoir de liquide de refroidis-
sement du module de commande
de puissance
Moteur 2ZR-FXE
Le niveau du liquide de refroidissement est
correct lorsqu'il se trouve entre les repères
“MAX” et “MIN” du réservoir, lorsque le sys- tème hybride est froid.
Bouchon du réservoir
Repère “MAX”
Repère “MIN”
Si le niveau est sur ou sous le repère “MIN” ,
faites l'appoint en liquide de refroidissement,
jusqu'au repère “MAX”. ( P.471)
Moteur M20A-FXS
Le niveau du liquide de refroidissement est correct lorsqu'il se trouve entre les repères
“F” et “L” du réservoir, lorsque le système
hybride est froid.
Bouchon du réservoir
Repère “F”
Repère “L”
Si le niveau est sur ou sous le repère “L” ,
faites l'appoint en liquide de refroidissement,
jusqu'au repère “F”. ( P.471)
■Sélection du liquide de refroidissement
Utilisez uniquement le liquide “Toyota Super
Long Life Coolant” «Liquide de refroidisse- ment Toyota super longue durée» ou un
liquide de refroidissement haut de gamme
équivalent, à base d' éthylène glycol, ne contenant ni silicates, ni amines, ni nitrites, ni
borates et issu de la technologie des acides
organiques hybrides longue durée.
Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super
longue durée» est un mélange composé à
50% de liquide de refroidissement et à 50% d'eau déminéralisée. (Température minimum:
-35°C [-31°F])
Pour plus de détails concernant le liquide de
refroidissement, contactez un revendeur agréé Toyota ou un réparateur agréé Toyota,
ou tout autre réparateur de confiance.
■Si le niveau du liquide de refroidisse-
ment redescend peu de temps après le remplissage
Contrôlez visuellement le radiateur, les
durites, les bouchons des réservoirs de
liquide de refroidissement moteur/de module de commande de puissance, le robinet de
vidange et la pompe à eau.
Si vous ne trouvez aucune fuite, demandez à un revendeur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre réparateur de
confiance d'effectuer un contrôle du bouchon et de rechercher les fuites éventuelles dans
le système de refroidissement.
AVERTISSEMENT
■Lorsque le système hybride est
chaud
Ne retirez pas les bouchons des réservoirs de liquide de refroidissement du moteur/du
module de commande de puissance.
Le liquide de refroidissement, brûlant et
sous pression, risque de gicler si vous reti- rez le bouchon, et de vous blesser grave-
ment, en vous brûlant.
