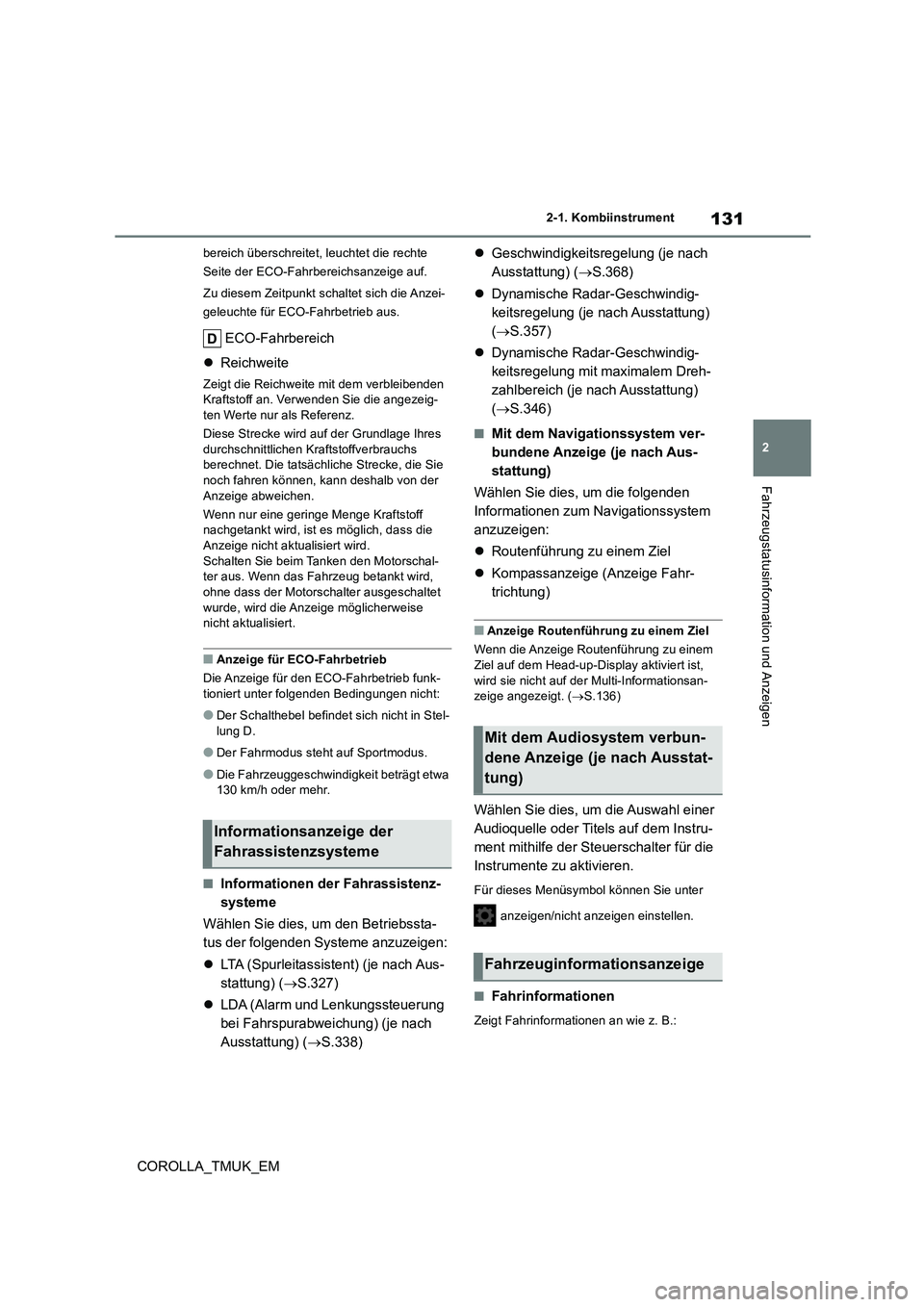

131
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
bereich überschreitet, leuchtet die rechte
Seite der ECO-Fahrbereichsanzeige auf.
Zu diesem Zeitpunkt schaltet sich die Anzei-
geleuchte für ECO-Fahrbetrieb aus.
ECO-Fahrbereich
 Reichweite
Zeigt die Reichweite mit dem verbleibenden Kraftstoff an. Verwenden Sie die angezeig-ten Werte nur als Referenz.
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der Anzeige abweichen.
Wenn nur eine geringe Menge Kraftstoff nachgetankt wird, ist es möglich, dass die
Anzeige nicht aktualisiert wird. Schalten Sie beim Tanken den Motorschal-ter aus. Wenn das Fahrzeug betankt wird,
ohne dass der Motorschalter ausgeschaltet wurde, wird die Anzeige möglicherweise nicht aktualisiert.
■Anzeige für ECO-Fahrbetrieb
Die Anzeige für den ECO-Fahrbetrieb funk- tioniert unter folgenden Bedingungen nicht:
●Der Schalthebel befindet sich nicht in Stel-lung D.
●Der Fahrmodus steht auf Sportmodus.
●Die Fahrzeuggeschwindigkeit beträgt etwa 130 km/h oder mehr.
■Informationen der Fahrassistenz-
systeme
Wählen Sie dies, um den Betriebssta-
tus der folgenden Systeme anzuzeigen:
 LTA (Spurleitassistent) (je nach Aus-
stattung) ( S.327)
 LDA (Alarm und Lenkungssteuerung
bei Fahrspurabweichung) (je nach
Ausstattung) ( S.338)
 Geschwindigkeitsregelung (je nach
Ausstattung) ( S.368)
 Dynamische Radar-Geschwindig-
keitsregelung (je nach Ausstattung)
( S.357)
 Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich (je nach Ausstattung)
( S.346)
■Mit dem Navigationssystem ver-
bundene Anzeige (je nach Aus-
stattung)
Wählen Sie dies, um die folgenden
Informationen zum Navigationssystem
anzuzeigen:
 Routenführung zu einem Ziel
 Kompassanzeige (Anzeige Fahr-
trichtung)
■Anzeige Routenführung zu einem Ziel
Wenn die Anzeige Routenführung zu einem Ziel auf dem Head-up-Dis play aktiviert ist,
wird sie nicht auf der Multi-Informationsan- zeige angezeigt. ( S.136)
Wählen Sie dies, um die Auswahl einer
Audioquelle oder Titels auf dem Instru-
ment mithilfe der Steuerschalter für die
Instrumente zu aktivieren.
Für dieses Menüsymbol können Sie unter
anzeigen/nicht anzeigen einstellen.
■Fahrinformationen
Zeigt Fahrinformationen an wie z. B.:
Informationsanzeige der
Fahrassistenzsysteme
Mit dem Audiosystem verbun-
dene Anzeige (je nach Ausstat-
tung)
Fahrzeuginformationsanzeige

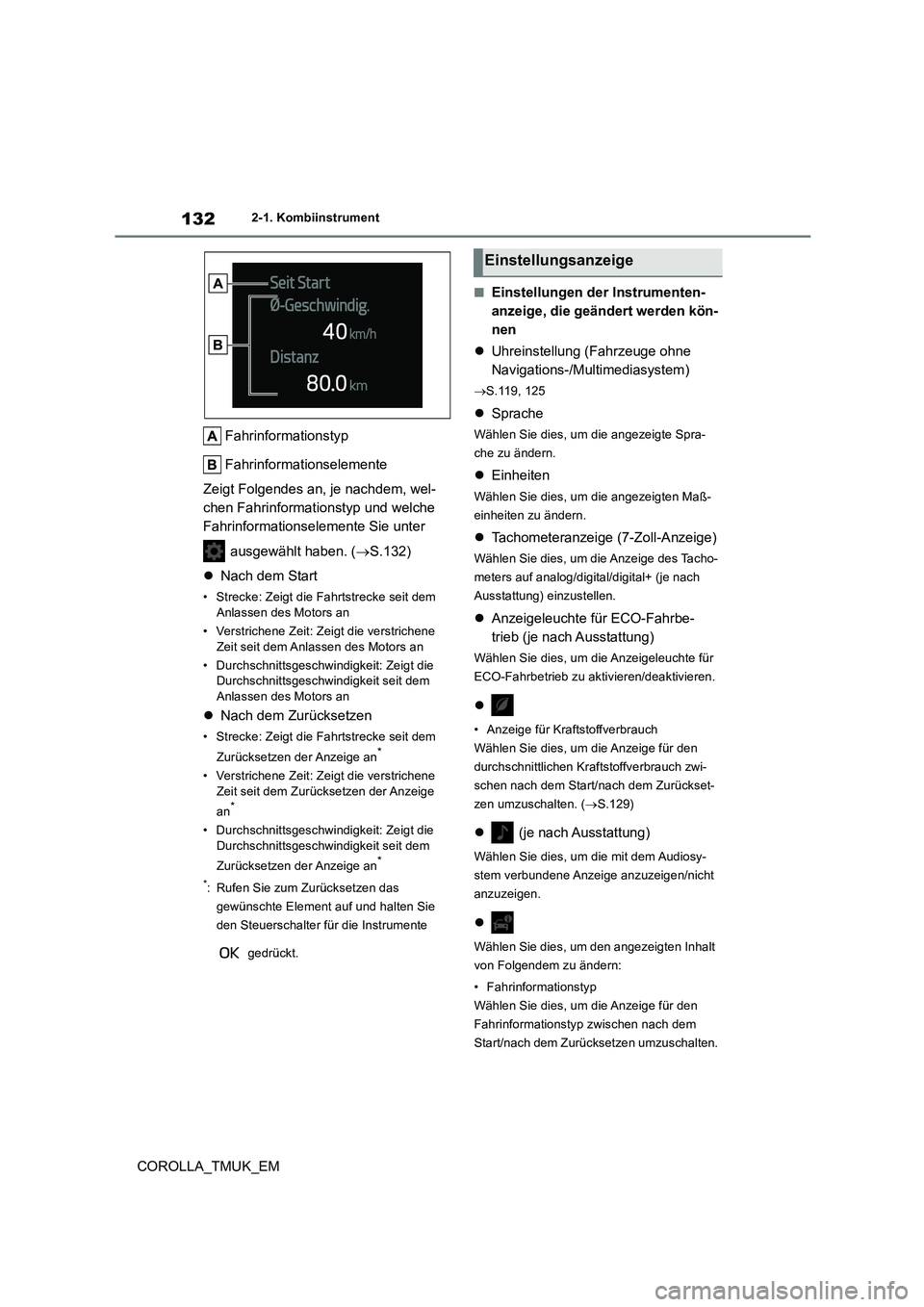

132
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrinformationstyp
Fahrinformationselemente
Zeigt Folgendes an, je nachdem, wel-
chen Fahrinformationstyp und welche
Fahrinformationselemente Sie unter
ausgewählt haben. ( S.132)
 Nach dem Start
• Strecke: Zeigt die Fahrtstrecke seit dem
Anlassen des Motors an
• Verstrichene Zeit: Zeigt die verstrichene Zeit seit dem Anlassen des Motors an
• Durchschnittsgeschwindigkeit: Zeigt die Durchschnittsgeschwindigkeit seit dem
Anlassen des Motors an
 Nach dem Zurücksetzen
• Strecke: Zeigt die Fahrtstrecke seit dem
Zurücksetzen der Anzeige an*
• Verstrichene Zeit: Zeigt die verstrichene
Zeit seit dem Zurücksetzen der Anzeige
an*
• Durchschnittsgeschwindigkeit: Zeigt die
Durchschnittsgeschwindigkeit seit dem
Zurücksetzen der Anzeige an*
*: Rufen Sie zum Zurücksetzen das
gewünschte Element auf und halten Sie
den Steuerschalter für die Instrumente
gedrückt.
■Einstellungen der Instrumenten-
anzeige, die geändert werden kön-
nen
 Uhreinstellung (Fahrzeuge ohne
Navigations-/Multimediasystem)
 S.119, 125
Sprache
Wählen Sie dies, um die angezeigte Spra-
che zu ändern.
 Einheiten
Wählen Sie dies, um die angezeigten Maß-
einheiten zu ändern.
 Tachometeranzeige (7-Zoll-Anzeige)
Wählen Sie dies, um die Anzeige des Tacho-
meters auf analog/digital/digital+ (je nach
Ausstattung) einzustellen.
 Anzeigeleuchte für ECO-Fahrbe-
trieb (je nach Ausstattung)
Wählen Sie dies, um die Anzeigeleuchte für
ECO-Fahrbetrieb zu aktivieren/deaktivieren.

• Anzeige für Kraftstoffverbrauch
Wählen Sie dies, um die Anzeige für den
durchschnittlichen Kraftstoffverbrauch zwi-
schen nach dem Start/nach dem Zurückset-
zen umzuschalten. ( S.129)
 (je nach Ausstattung)
Wählen Sie dies, um die mit dem Audiosy-
stem verbundene Anzeige anzuzeigen/nicht
anzuzeigen.

Wählen Sie dies, um den angezeigten Inhalt
von Folgendem zu ändern:
• Fahrinformationstyp
Wählen Sie dies, um die Anzeige für den
Fahrinformationstyp zwischen nach dem
Start/nach dem Zurücksetzen umzuschalten.
Einstellungsanzeige

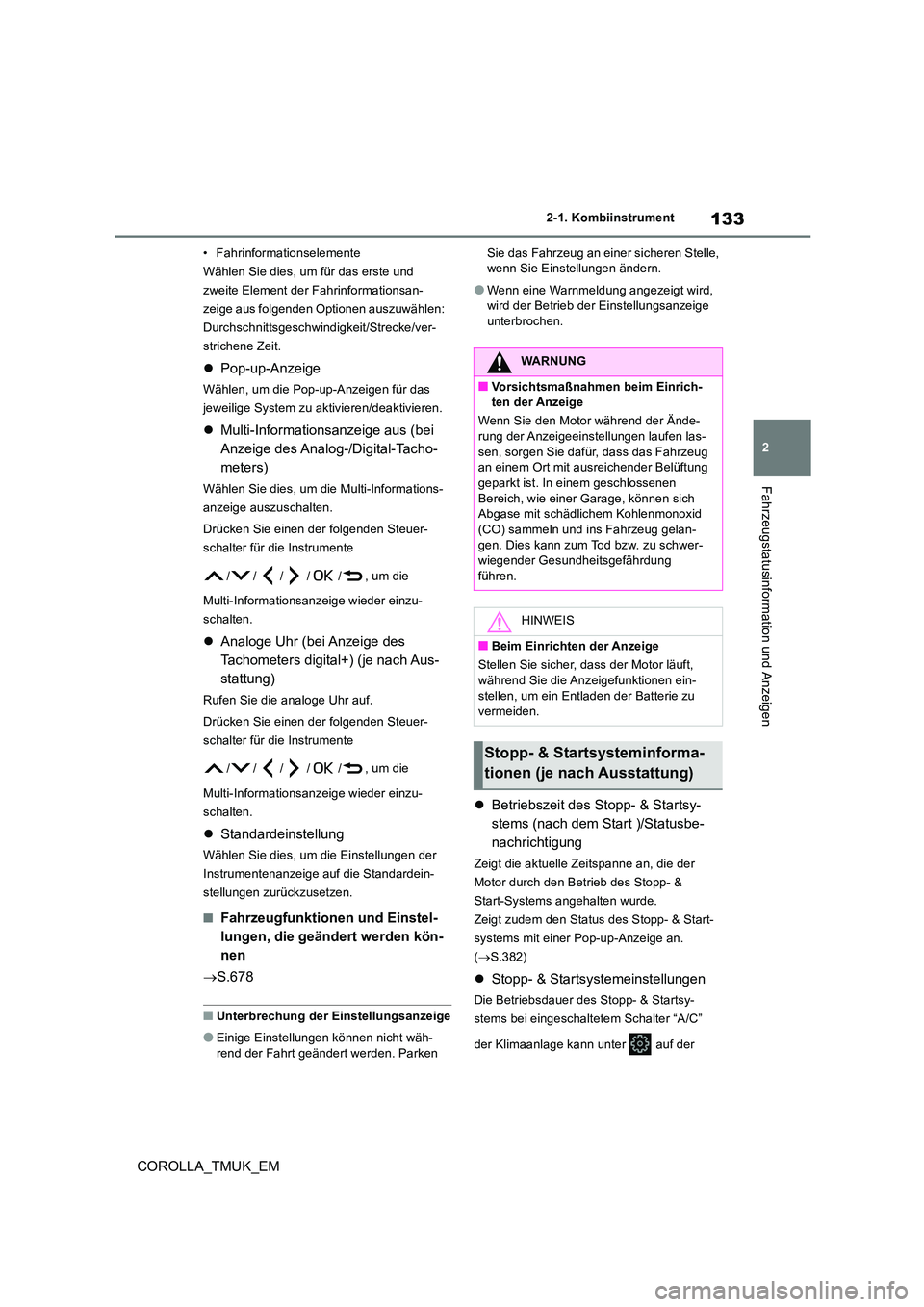

133
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
• Fahrinformationselemente
Wählen Sie dies, um für das erste und
zweite Element der Fahrinformationsan-
zeige aus folgenden Optionen auszuwählen:
Durchschnittsgeschwindigkeit/Strecke/ver-
strichene Zeit.
 Pop-up-Anzeige
Wählen, um die Pop-up-Anzeigen für das
jeweilige System zu aktivieren/deaktivieren.
 Multi-Informationsanzeige aus (bei
Anzeige des Analog-/Digital-Tacho-
meters)
Wählen Sie dies, um die Multi-Informations-
anzeige auszuschalten.
Drücken Sie einen der folgenden Steuer-
schalter für die Instrumente
//// /, um die
Multi-Informationsanzeige wieder einzu-
schalten.
 Analoge Uhr (bei Anzeige des
Tachometers digital+) (je nach Aus-
stattung)
Rufen Sie die analoge Uhr auf.
Drücken Sie einen der folgenden Steuer-
schalter für die Instrumente
//// /, um die
Multi-Informationsanzeige wieder einzu-
schalten.
 Standardeinstellung
Wählen Sie dies, um die Einstellungen der
Instrumentenanzeige auf die Standardein-
stellungen zurückzusetzen.
■Fahrzeugfunktionen und Einstel-
lungen, die geändert werden kön-
nen
 S.678
■Unterbrechung der Einstellungsanzeige
●Einige Einstellungen können nicht wäh-
rend der Fahrt geändert werden. Parken
Sie das Fahrzeug an einer sicheren Stelle, wenn Sie Einstellungen ändern.
●Wenn eine Warnmeldung angezeigt wird, wird der Betrieb der Einstellungsanzeige unterbrochen.
 Betriebszeit des Stopp- & Startsy-
stems (nach dem Start )/Statusbe-
nachrichtigung
Zeigt die aktuelle Zeitspanne an, die der
Motor durch den Betrieb des Stopp- &
Start-Systems angehalten wurde.
Zeigt zudem den Status des Stopp- & Start-
systems mit einer Pop-up-Anzeige an.
( S.382)
Stopp- & Startsystemeinstellungen
Die Betriebsdauer des Stopp- & Startsy-
stems bei eingeschaltetem Schalter “A/C”
der Klimaanlage kann unter auf der
WARNUNG
■Vorsichtsmaßnahmen beim Einrich- ten der Anzeige
Wenn Sie den Motor während der Ände- rung der Anzeigeeinstellungen laufen las-
sen, sorgen Sie dafür, dass das Fahrzeug an einem Ort mit ausreichender Belüftung geparkt ist. In einem geschlossenen
Bereich, wie einer Garage, können sich Abgase mit schädlichem Kohlenmonoxid (CO) sammeln und ins Fahrzeug gelan-
gen. Dies kann zum Tod bzw. zu schwer- wiegender Gesundheitsgefährdung führen.
HINWEIS
■Beim Einrichten der Anzeige
Stellen Sie sicher, dass der Motor läuft, während Sie die Anzeigefunktionen ein-
stellen, um ein Entladen der Batterie zu vermeiden.
Stopp- & Startsysteminforma-
tionen (je nach Ausstattung)

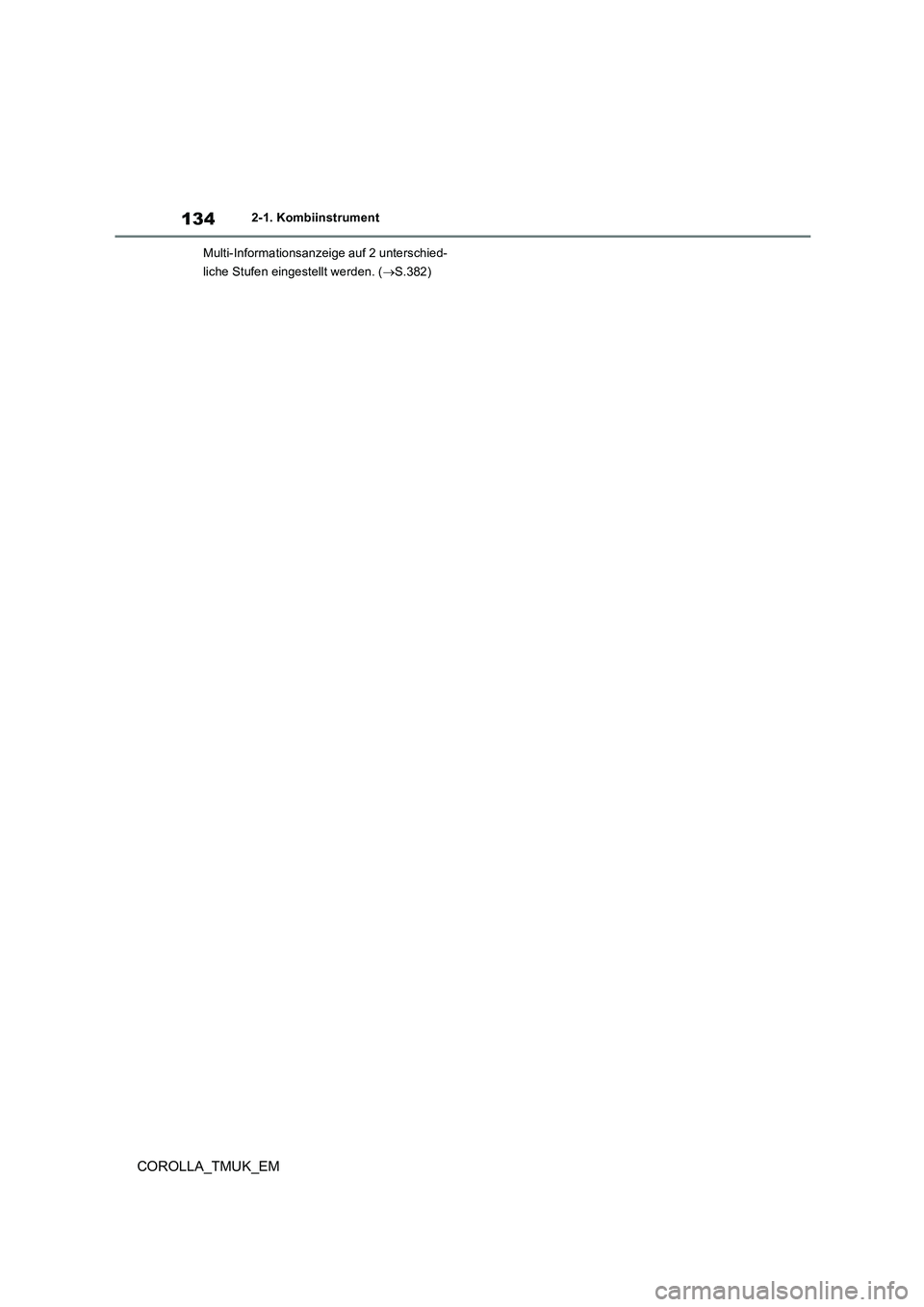

134
COROLLA_TMUK_EM
2-1. Kombiinstrument
Multi-Informationsanzeige auf 2 unterschied-
liche Stufen eingestellt werden. ( S.382)

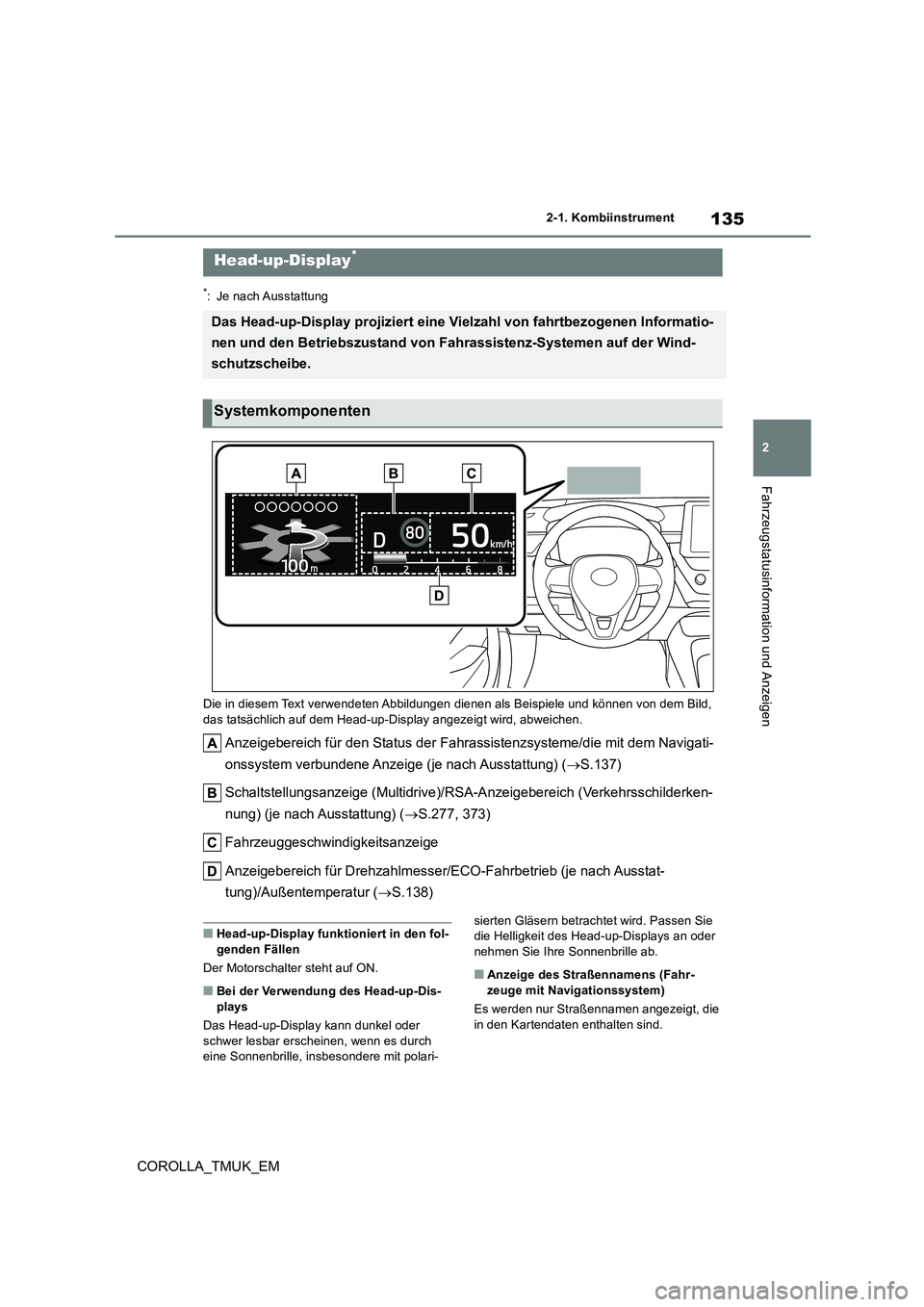

135
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
*: Je nach Ausstattung
Die in diesem Text verwendeten Abbildungen dienen als Beispiele und können von dem Bild,
das tatsächlich auf dem Head-up-Display angezeigt wird, abweichen.
Anzeigebereich für den Status der Fahrassistenzsysteme/die mit dem Navigati-
onssystem verbundene Anzeige (je nach Ausstattung) ( S.137)
Schaltstellungsanzeige (Multidrive)/RSA-Anzeigebereich (Verkehrsschilderken-
nung) (je nach Ausstattung) ( S.277, 373)
Fahrzeuggeschwindigkeitsanzeige
Anzeigebereich für Drehzahlmesser/ECO-Fahrbetrieb (je nach Ausstat-
tung)/Außentemperatur ( S.138)
■Head-up-Display funktioniert in den fol- genden Fällen
Der Motorschalter steht auf ON.
■Bei der Verwendung des Head-up-Dis- plays
Das Head-up-Display kann dunkel oder
schwer lesbar erscheinen, wenn es durch eine Sonnenbrille, insbesondere mit polari-
sierten Gläsern betrachtet wird. Passen Sie die Helligkeit des Head-up-Displays an oder nehmen Sie Ihre Sonnenbrille ab.
■Anzeige des Straßennamens (Fahr-
zeuge mit Navigationssystem)
Es werden nur Straßennamen angezeigt, die in den Kartendaten enthalten sind.
Head-up-Display*
Das Head-up-Display projiziert eine Vielzahl von fahrtbezogenen Informatio-
nen und den Betriebszustand von Fahrassistenz-Systemen auf der Wind-
schutzscheibe.
Systemkomponenten

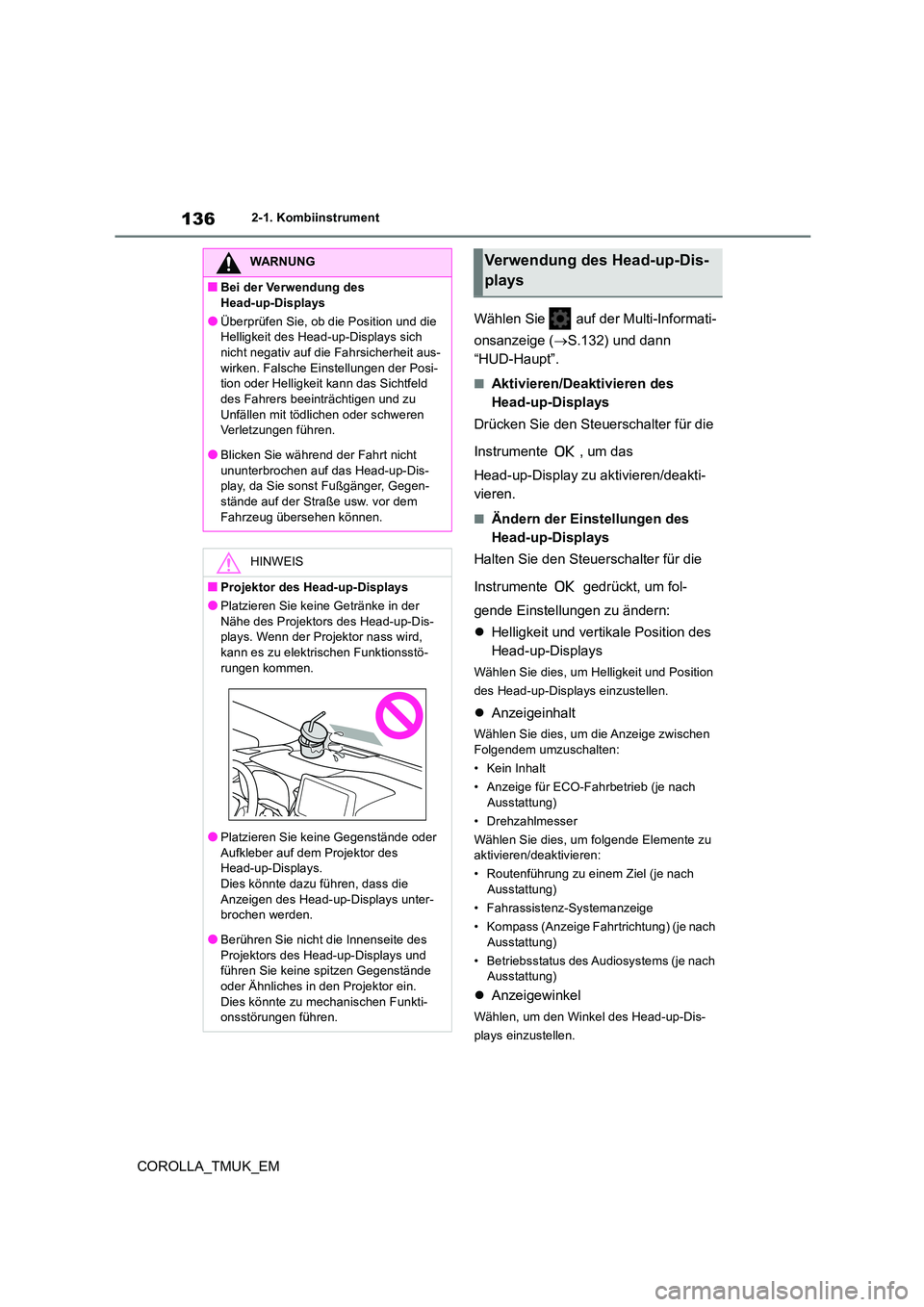

136
COROLLA_TMUK_EM
2-1. Kombiinstrument
Wählen Sie auf der Multi-Informati-
onsanzeige ( S.132) und dann
“HUD-Haupt”.
■Aktivieren/Deaktivieren des
Head-up-Displays
Drücken Sie den Steuerschalter für die
Instrumente , um das
Head-up-Display zu aktivieren/deakti-
vieren.
■Ändern der Einstellungen des
Head-up-Displays
Halten Sie den Steuerschalter für die
Instrumente gedrückt, um fol-
gende Einstellungen zu ändern:
 Helligkeit und vertikale Position des
Head-up-Displays
Wählen Sie dies, um Helligkeit und Position
des Head-up-Displays einzustellen.
 Anzeigeinhalt
Wählen Sie dies, um die Anzeige zwischen Folgendem umzuschalten:
• Kein Inhalt
• Anzeige für ECO-Fahrbetrieb (je nach
Ausstattung)
• Drehzahlmesser
Wählen Sie dies, um folgende Elemente zu aktivieren/deaktivieren:
• Routenführung zu einem Ziel (je nach Ausstattung)
• Fahrassistenz-Systemanzeige
• Kompass (Anzeige Fahrtrichtung) (je nach
Ausstattung)
• Betriebsstatus des Audiosystems (je nach Ausstattung)
 Anzeigewinkel
Wählen, um den Winkel des Head-up-Dis-
plays einzustellen.
WARNUNG
■Bei der Verwendung des
Head-up-Displays
●Überprüfen Sie, ob die Position und die Helligkeit des Head-up-Displays sich nicht negativ auf die Fahrsicherheit aus-
wirken. Falsche Einstellungen der Posi- tion oder Helligkeit kann das Sichtfeld des Fahrers beeinträchtigen und zu
Unfällen mit tödlichen oder schweren Verletzungen führen.
●Blicken Sie während der Fahrt nicht
ununterbrochen auf das Head-up-Dis- play, da Sie sonst Fußgänger, Gegen-stände auf der Straße usw. vor dem
Fahrzeug übersehen können.
HINWEIS
■Projektor des Head-up-Displays
●Platzieren Sie keine Getränke in der
Nähe des Projektors des Head-up-Dis- plays. Wenn der Projektor nass wird, kann es zu elektrischen Funktionsstö-
rungen kommen.
●Platzieren Sie keine Gegenstände oder
Aufkleber auf dem Projektor des Head-up-Displays. Dies könnte dazu führen, dass die
Anzeigen des Head-up-Displays unter- brochen werden.
●Berühren Sie nicht die Innenseite des
Projektors des Head-up-Displays und führen Sie keine spitzen Gegenstände oder Ähnliches in den Projektor ein.
Dies könnte zu mechanischen Funkti- onsstörungen führen.
Verwendung des Head-up-Dis-
plays

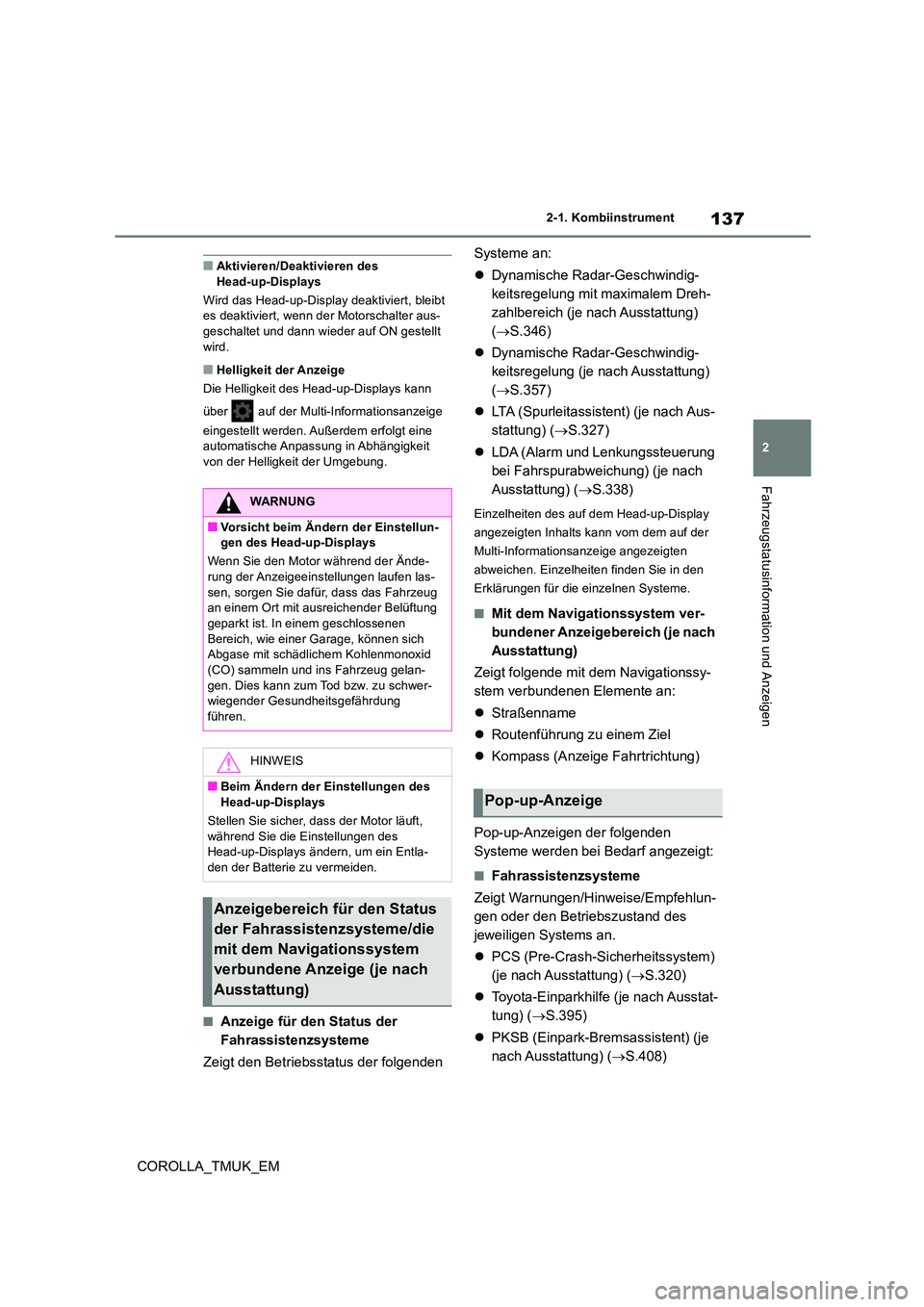

137
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
■Aktivieren/Deaktivieren des Head-up-Displays
Wird das Head-up-Display deaktiviert, bleibt es deaktiviert, wenn der Motorschalter aus-
geschaltet und dann wieder auf ON gestellt wird.
■Helligkeit der Anzeige
Die Helligkeit des Head-up-Displays kann
über auf der Multi-Informationsanzeige
eingestellt werden. Außerdem erfolgt eine automatische Anpassung in Abhängigkeit
von der Helligkeit der Umgebung.
■Anzeige für den Status der
Fahrassistenzsysteme
Zeigt den Betriebsstatus der folgenden
Systeme an:
 Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich (je nach Ausstattung)
( S.346)
 Dynamische Radar-Geschwindig-
keitsregelung (je nach Ausstattung)
( S.357)
 LTA (Spurleitassistent) (je nach Aus-
stattung) ( S.327)
 LDA (Alarm und Lenkungssteuerung
bei Fahrspurabweichung) (je nach
Ausstattung) ( S.338)
Einzelheiten des auf dem Head-up-Display
angezeigten Inhalts kann vom dem auf der
Multi-Informationsanzeige angezeigten
abweichen. Einzelheiten finden Sie in den
Erklärungen für die einzelnen Systeme.
■Mit dem Navigationssystem ver-
bundener Anzeigebereich (je nach
Ausstattung)
Zeigt folgende mit dem Navigationssy-
stem verbundenen Elemente an:
 Straßenname
 Routenführung zu einem Ziel
 Kompass (Anzeige Fahrtrichtung)
Pop-up-Anzeigen der folgenden
Systeme werden bei Bedarf angezeigt:
■Fahrassistenzsysteme
Zeigt Warnungen/Hinweise/Empfehlun-
gen oder den Betriebszustand des
jeweiligen Systems an.
 PCS (Pre-Crash-Sicherheitssystem)
(je nach Ausstattung) ( S.320)
 Toyota-Einparkhilfe (je nach Ausstat-
tung) ( S.395)
 PKSB (Einpark-Bremsassistent) (je
nach Ausstattung) ( S.408)
WARNUNG
■Vorsicht beim Ändern der Einstellun- gen des Head-up-Displays
Wenn Sie den Motor während der Ände-
rung der Anzeigeeinstellungen laufen las- sen, sorgen Sie dafür, dass das Fahrzeug an einem Ort mit ausreichender Belüftung
geparkt ist. In einem geschlossenen Bereich, wie einer Garage, können sich Abgase mit schädlichem Kohlenmonoxid
(CO) sammeln und ins Fahrzeug gelan- gen. Dies kann zum Tod bzw. zu schwer-wiegender Gesundheitsgefährdung
führen.
HINWEIS
■Beim Ändern der Einstellungen des
Head-up-Displays
Stellen Sie sicher, dass der Motor läuft, während Sie die Einstellungen des Head-up-Displays ändern, um ein Entla-
den der Batterie zu vermeiden.
Anzeigebereich für den Status
der Fahrassistenzsysteme/die
mit dem Navigationssystem
verbundene Anzeige (je nach
Ausstattung)
Pop-up-Anzeige

138
COROLLA_TMUK_EM

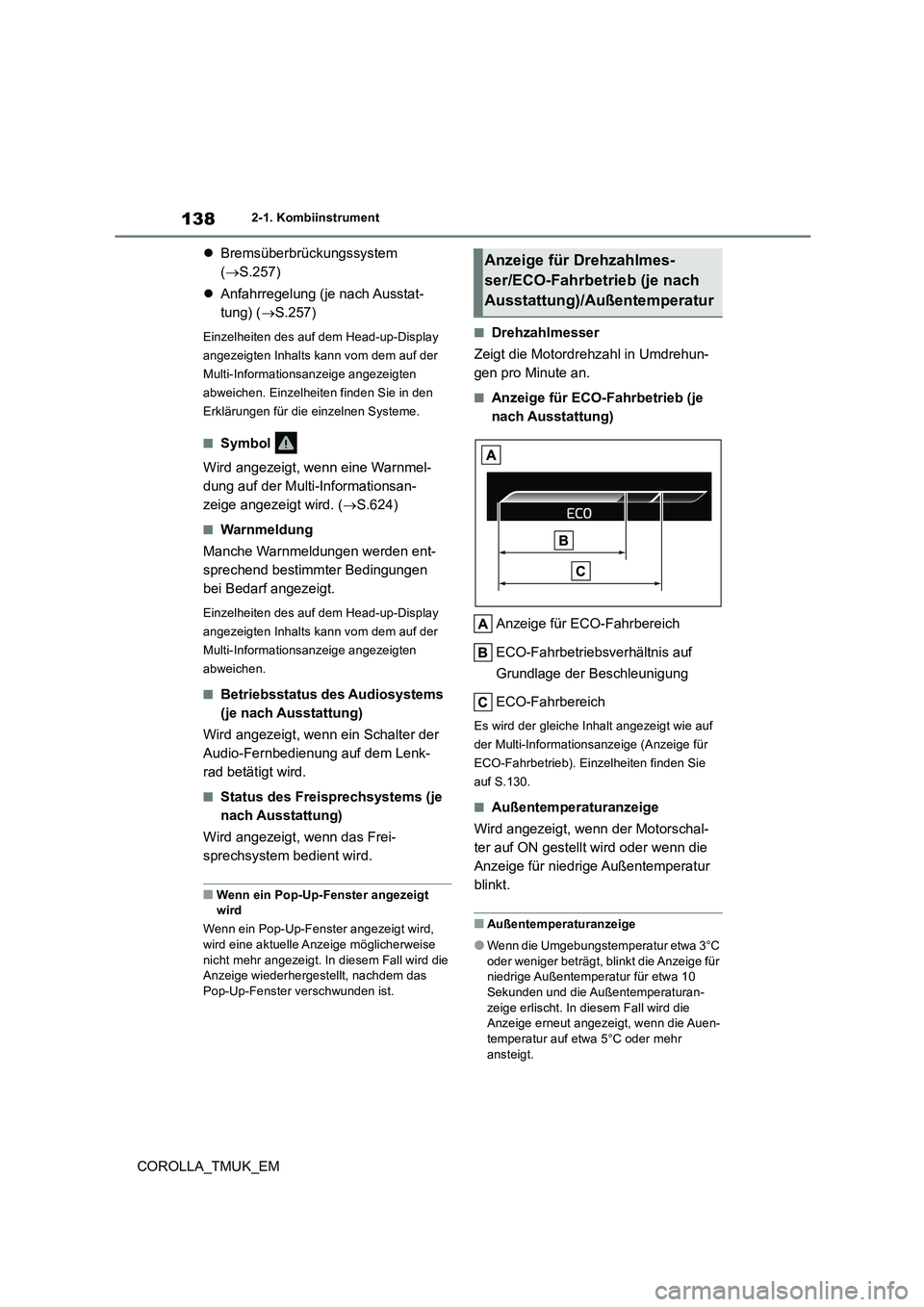

2-1. Kombiinstrument
Bremsüberbrückungssystem
( S.257)
 Anfahrregelung (je nach Ausstat-
tung) ( S.257)
Einzelheiten des auf dem Head-up-Display
angezeigten Inhalts kann vom dem auf der
Multi-Informationsanzeige angezeigten
abweichen. Einzelheiten finden Sie in den
Erklärungen für die einzelnen Systeme.
■Symbol
Wird angezeigt, wenn eine Warnmel-
dung auf der Multi-Informationsan-
zeige angezeigt wird. ( S.624)
■Warnmeldung
Manche Warnmeldungen werden ent-
sprechend bestimmter Bedingungen
bei Bedarf angezeigt.
Einzelheiten des auf dem Head-up-Display
angezeigten Inhalts kann vom dem auf der
Multi-Informationsanzeige angezeigten
abweichen.
■Betriebsstatus des Audiosystems
(je nach Ausstattung)
Wird angezeigt, wenn ein Schalter der
Audio-Fernbedienung auf dem Lenk-
rad betätigt wird.
■Status des Freisprechsystems (je
nach Ausstattung)
Wird angezeigt, wenn das Frei-
sprechsystem bedient wird.
■Wenn ein Pop-Up-Fenster angezeigt wird
Wenn ein Pop-Up-Fenster angezeigt wird, wird eine aktuelle Anzeige möglicherweise
nicht mehr angezeigt. In diesem Fall wird die Anzeige wiederhergestellt, nachdem das Pop-Up-Fenster verschwunden ist.
■Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehun-
gen pro Minute an.
■Anzeige für ECO-Fahrbetrieb (je
nach Ausstattung)
Anzeige für ECO-Fahrbereich
ECO-Fahrbetriebsverhältnis auf
Grundlage der Beschleunigung
ECO-Fahrbereich
Es wird der gleiche Inhalt angezeigt wie auf
der Multi-Informationsanzeige (Anzeige für
ECO-Fahrbetrieb). Einzelheiten finden Sie
auf S.130.
■Außentemperaturanzeige
Wird angezeigt, wenn der Motorschal-
ter auf ON gestellt wird oder wenn die
Anzeige für niedrige Außentemperatur
blinkt.
■Außentemperaturanzeige
●Wenn die Umgebungstemperatur etwa 3°C
oder weniger beträgt, blinkt die Anzeige für niedrige Außentemperatur für etwa 10 Sekunden und die Außentemperaturan-
zeige erlischt. In diesem Fall wird die Anzeige erneut angezeigt, wenn die Auen-temperatur auf etwa 5°C oder mehr
ansteigt.
Anzeige für Drehzahlmes-
ser/ECO-Fahrbetrieb (je nach
Ausstattung)/Außentemperatur

139
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen

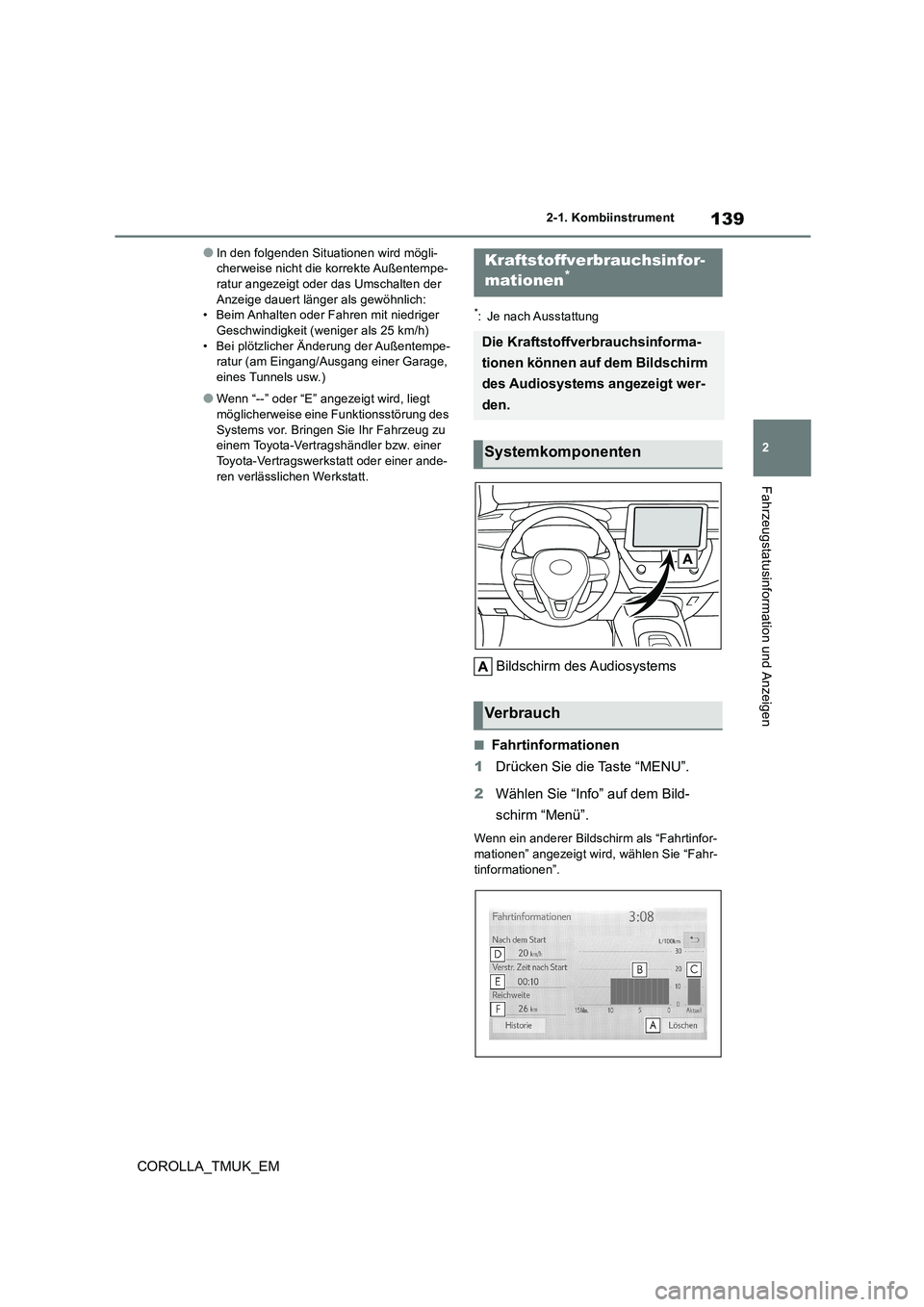

●In den folgenden Situationen wird mögli- cherweise nicht die korrekte Außentempe-ratur angezeigt oder das Umschalten der
Anzeige dauert länger als gewöhnlich: • Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (weniger als 25 km/h)
• Bei plötzlicher Änderung der Außentempe- ratur (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” oder “E” angezeigt wird, liegt möglicherweise eine Funktionsstörung des
Systems vor. Bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt.
*: Je nach Ausstattung
Bildschirm des Audiosystems
■Fahrtinformationen
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn ein anderer Bildschirm als “Fahrtinfor-
mationen” angezeigt wird, wählen Sie “Fahr- tinformationen”.
Kraftstoffverbrauchsinfor-
mationen*
Die Kraftstoffverbrauchsinforma-
tionen können auf dem Bildschirm
des Audiosystems angezeigt wer-
den.
Systemkomponenten
Verbrauch

140
COROLLA_TMUK_EM
2-1. Kombiinstrument

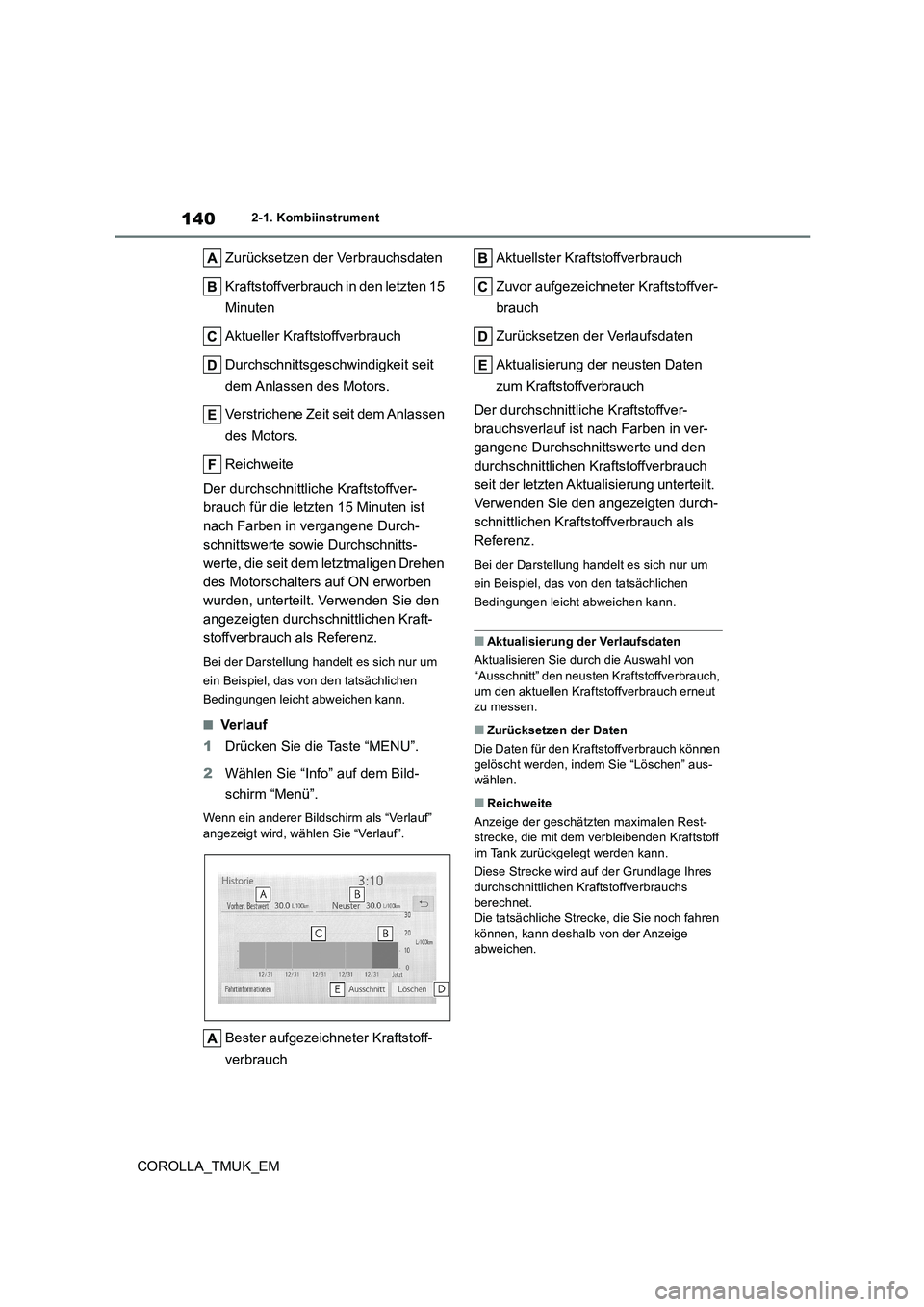

Zurücksetzen der Verbrauchsdaten
Kraftstoffverbrauch in den letzten 15
Minuten
Aktueller Kraftstoffverbrauch
Durchschnittsgeschwindigkeit seit
dem Anlassen des Motors.
Verstrichene Zeit seit dem Anlassen
des Motors.
Reichweite
Der durchschnittliche Kraftstoffver-
brauch für die letzten 15 Minuten ist
nach Farben in vergangene Durch-
schnittswerte sowie Durchschnitts-
werte, die seit dem letztmaligen Drehen
des Motorschalters auf ON erworben
wurden, unterteilt. Verwenden Sie den
angezeigten durchschnittlichen Kraft-
stoffverbrauch als Referenz.
Bei der Darstellung handelt es sich nur um
ein Beispiel, das von den tatsächlichen
Bedingungen leicht abweichen kann.
■Ve r l a u f
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn ein anderer Bildschirm als “Verlauf” angezeigt wird, wählen Sie “Verlauf”.
Bester aufgezeichneter Kraftstoff-
verbrauch
Aktuellster Kraftstoffverbrauch
Zuvor aufgezeichneter Kraftstoffver-
brauch
Zurücksetzen der Verlaufsdaten
Aktualisierung der neusten Daten
zum Kraftstoffverbrauch
Der durchschnittliche Kraftstoffver-
brauchsverlauf ist nach Farben in ver-
gangene Durchschnittswerte und den
durchschnittlichen Kraftstoffverbrauch
seit der letzten Aktualisierung unterteilt.
Verwenden Sie den angezeigten durch-
schnittlichen Kraftstoffverbrauch als
Referenz.
Bei der Darstellung handelt es sich nur um
ein Beispiel, das von den tatsächlichen
Bedingungen leicht abweichen kann.
■Aktualisierung der Verlaufsdaten
Aktualisieren Sie durch die Auswahl von
“Ausschnitt” den neusten Kraftstoffverbrauch, um den aktuellen Kraf tstoffverbrauch erneut zu messen.
■Zurücksetzen der Daten
Die Daten für den Kraftstoffverbrauch können
gelöscht werden, indem Sie “Löschen” aus- wählen.
■Reichweite
Anzeige der geschätzten maximalen Rest- strecke, die mit dem verbleibenden Kraftstoff
im Tank zurückgelegt werden kann.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs berechnet.
Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von der Anzeige abweichen.
