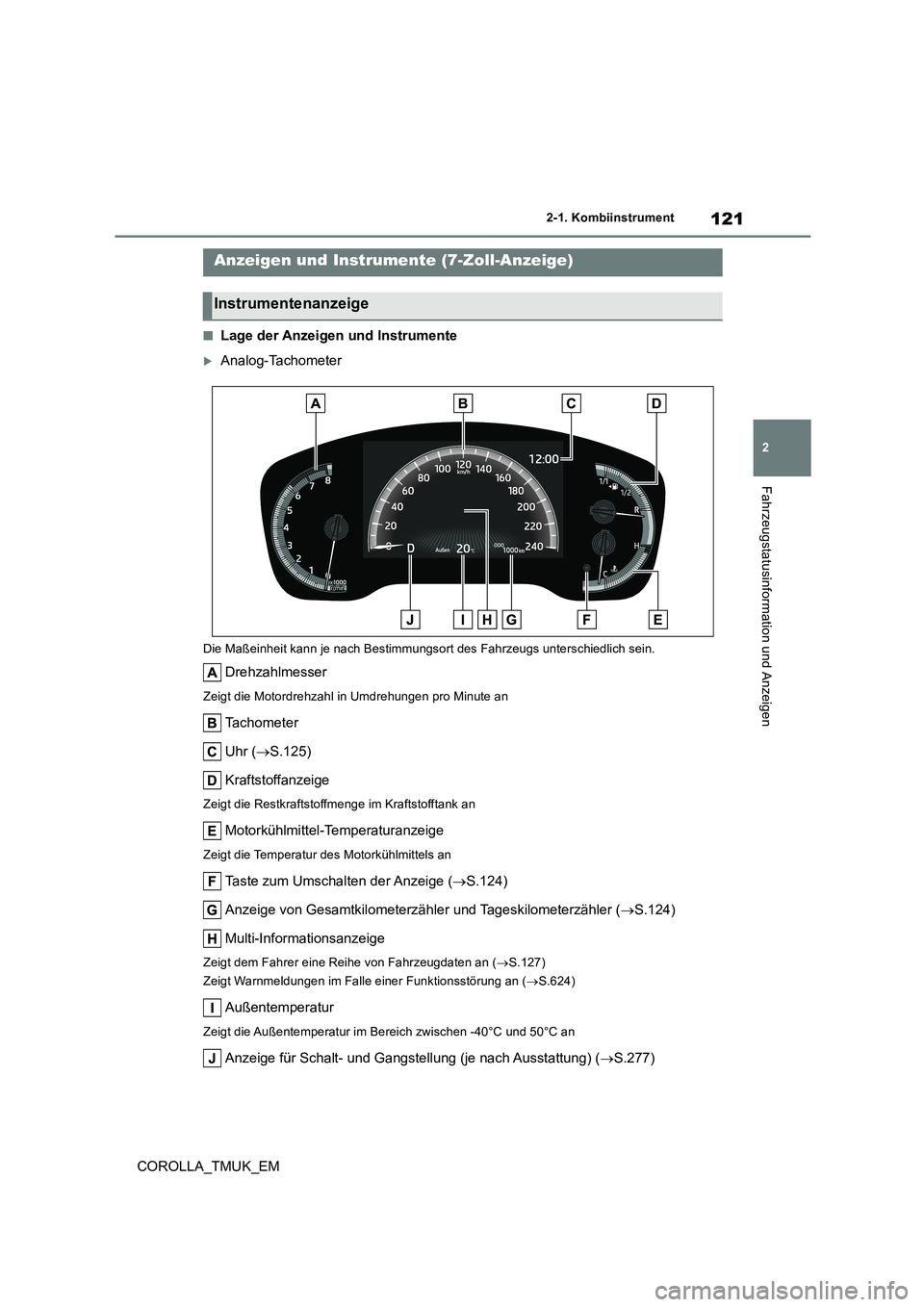

TOYOTA COROLLA HATCHBACK 2019 Betriebsanleitungen (in German)

121
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
■Lage der Anzeigen und Instrumente
Analog-Tachometer
Die Maßeinheit kann je nach Bestimmungsort des Fahrzeugs unterschiedlich sein.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Uhr ( S.125)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige ( S.124)
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.124)
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.127)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.624)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an
Anzeige für Schalt- und Gangstellung (je nach Ausstattung) (S.277)
Anzeigen und Instrumente (7-Zoll-Anzeige)
Instrumentenanzeige

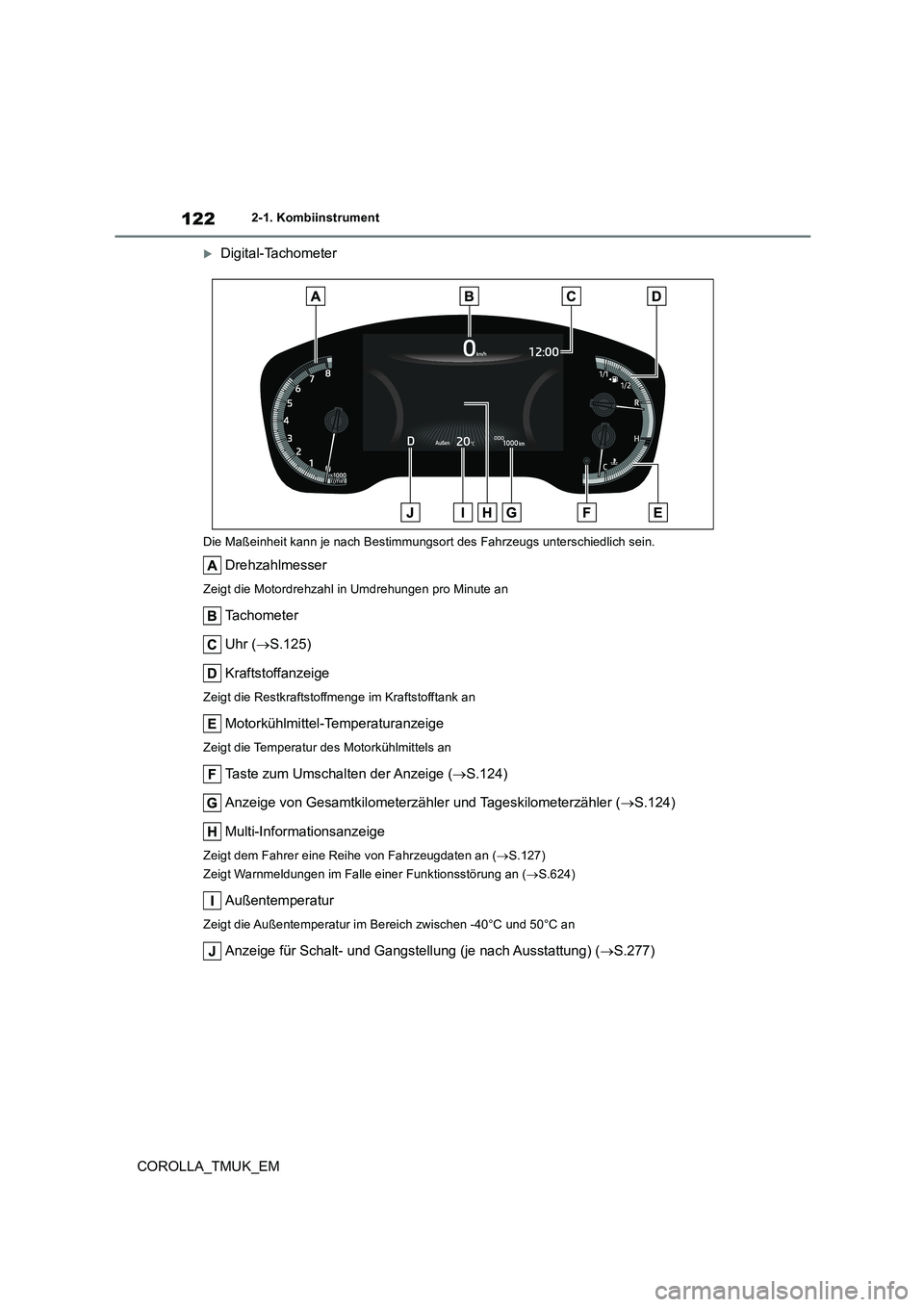

122
COROLLA_TMUK_EM
2-1. Kombiinstrument
Digital-Tachometer
Die Maßeinheit kann je nach Bestimmungsort des Fahrzeugs unterschiedlich sein.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Uhr ( S.125)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige ( S.124)
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.124)
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.127)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.624)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an
Anzeige für Schalt- und Gangstellung (je nach Ausstattung) (S.277)

123
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen

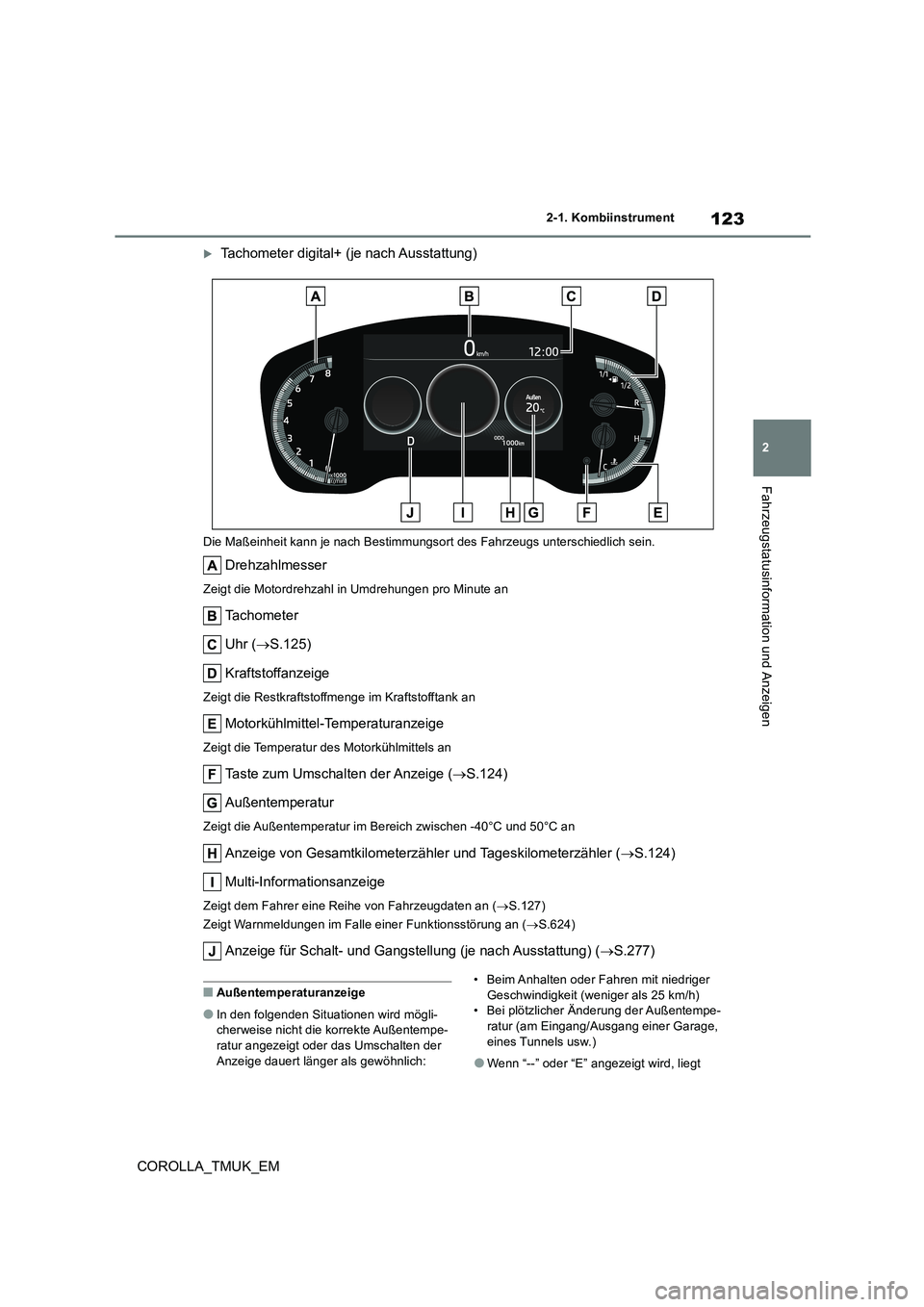

Tachometer digital+ (je nach Ausstattung)
Die Maßeinheit kann je nach Bestimmungsort des Fahrzeugs unterschiedlich sein.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Uhr ( S.125)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige ( S.124)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.124)
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.127)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.624)
Anzeige für Schalt- und Gangstellung (je nach Ausstattung) (S.277)
■Außentemperaturanzeige
●In den folgenden Situationen wird mögli- cherweise nicht die korrekte Außentempe-
ratur angezeigt oder das Umschalten der Anzeige dauert länger als gewöhnlich:
• Beim Anhalten oder Fahren mit niedriger
Geschwindigkeit (weniger als 25 km/h) • Bei plötzlicher Änderung der Außentempe-ratur (am Eingang/Ausgang einer Garage,
eines Tunnels usw.)
●Wenn “--” oder “E” angezeigt wird, liegt

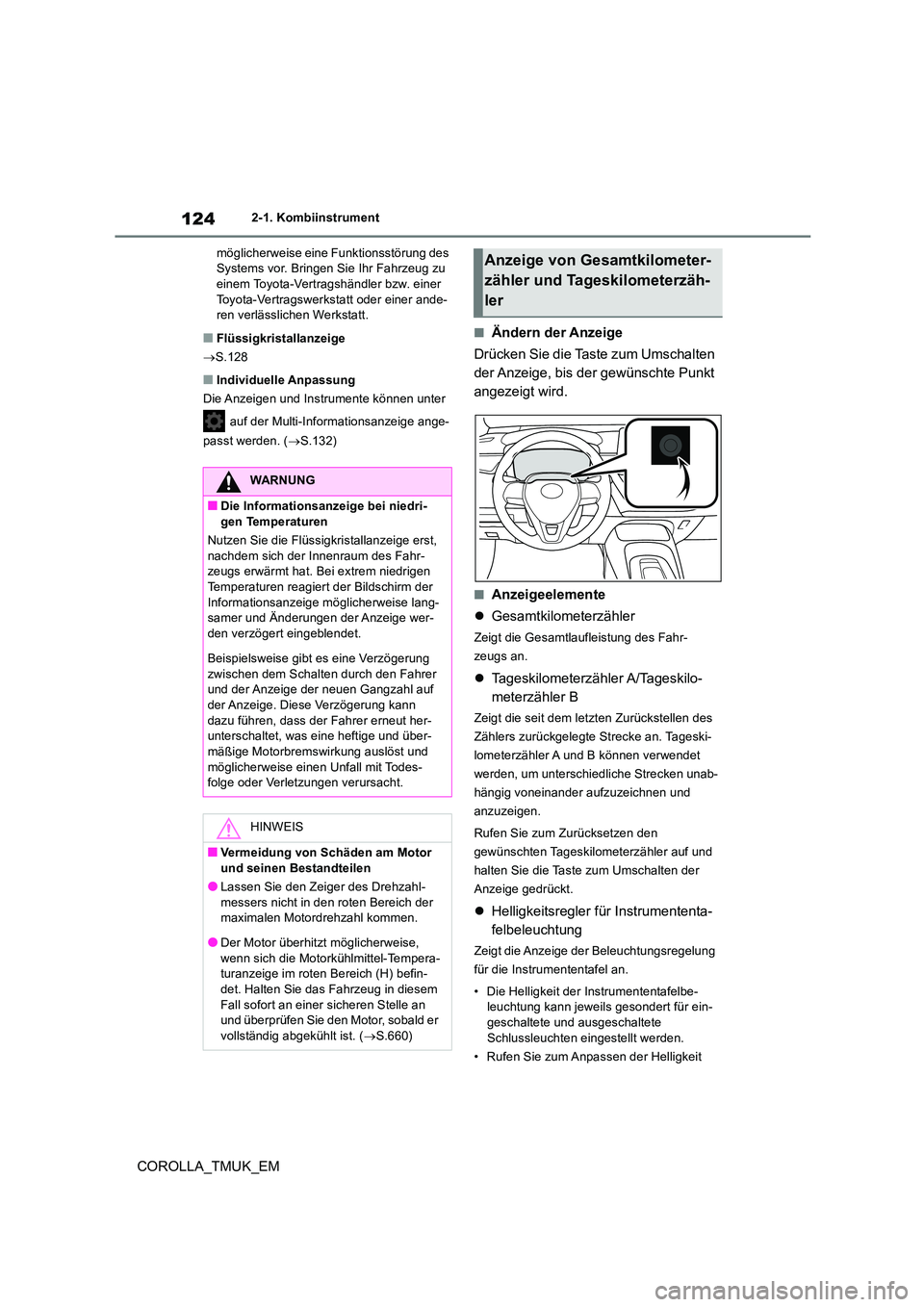

124
COROLLA_TMUK_EM
2-1. Kombiinstrument
möglicherweise eine Funktionsstörung des Systems vor. Bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt.
■Flüssigkristallanzeige
 S.128
■Individuelle Anpassung
Die Anzeigen und Instrumente können unter
auf der Multi-Informationsanzeige ange-
passt werden. ( S.132)
■Ändern der Anzeige
Drücken Sie die Taste zum Umschalten
der Anzeige, bis der gewünschte Punkt
angezeigt wird.
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurückstellen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Rufen Sie zum Zurücksetzen den
gewünschten Tageskilometerzähler auf und
halten Sie die Taste zum Umschalten der
Anzeige gedrückt.
 Helligkeitsregler für Instrumententa-
felbeleuchtung
Zeigt die Anzeige der Beleuchtungsregelung
für die Instrumententafel an.
• Die Helligkeit der Instrumententafelbe- leuchtung kann jeweils gesondert für ein-
geschaltete und ausgeschaltete Schlussleuchten eingestellt werden.
• Rufen Sie zum Anpassen der Helligkeit
WARNUNG
■Die Informationsanzeige bei niedri-
gen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-zeugs erwärmt hat. Be i extrem niedrigen
Temperaturen reagiert der Bildschirm der Informationsanzeige möglicherweise lang-samer und Änderungen der Anzeige wer-
den verzögert eingeblendet.
Beispielsweise gibt es eine Verzögerung
zwischen dem Schalten durch den Fahrer und der Anzeige der neuen Gangzahl auf der Anzeige. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut her- unterschaltet, was eine heftige und über-mäßige Motorbremswirkung auslöst und
möglicherweise einen Unfall mit Todes- folge oder Verletzungen verursacht.
HINWEIS
■Vermeidung von Schäden am Motor
und seinen Bestandteilen
●Lassen Sie den Zeiger des Drehzahl- messers nicht in den roten Bereich der maximalen Motordrehzahl kommen.
●Der Motor überhitzt möglicherweise, wenn sich die Motorkühlmittel-Tempera-turanzeige im roten Bereich (H) befin-
det. Halten Sie das Fahrzeug in diesem Fall sofort an einer sicheren Stelle an und überprüfen Sie den Motor, sobald er
vollständig abgekühlt ist. ( S.660)
Anzeige von Gesamtkilometer-
zähler und Tageskilometerzäh-
ler

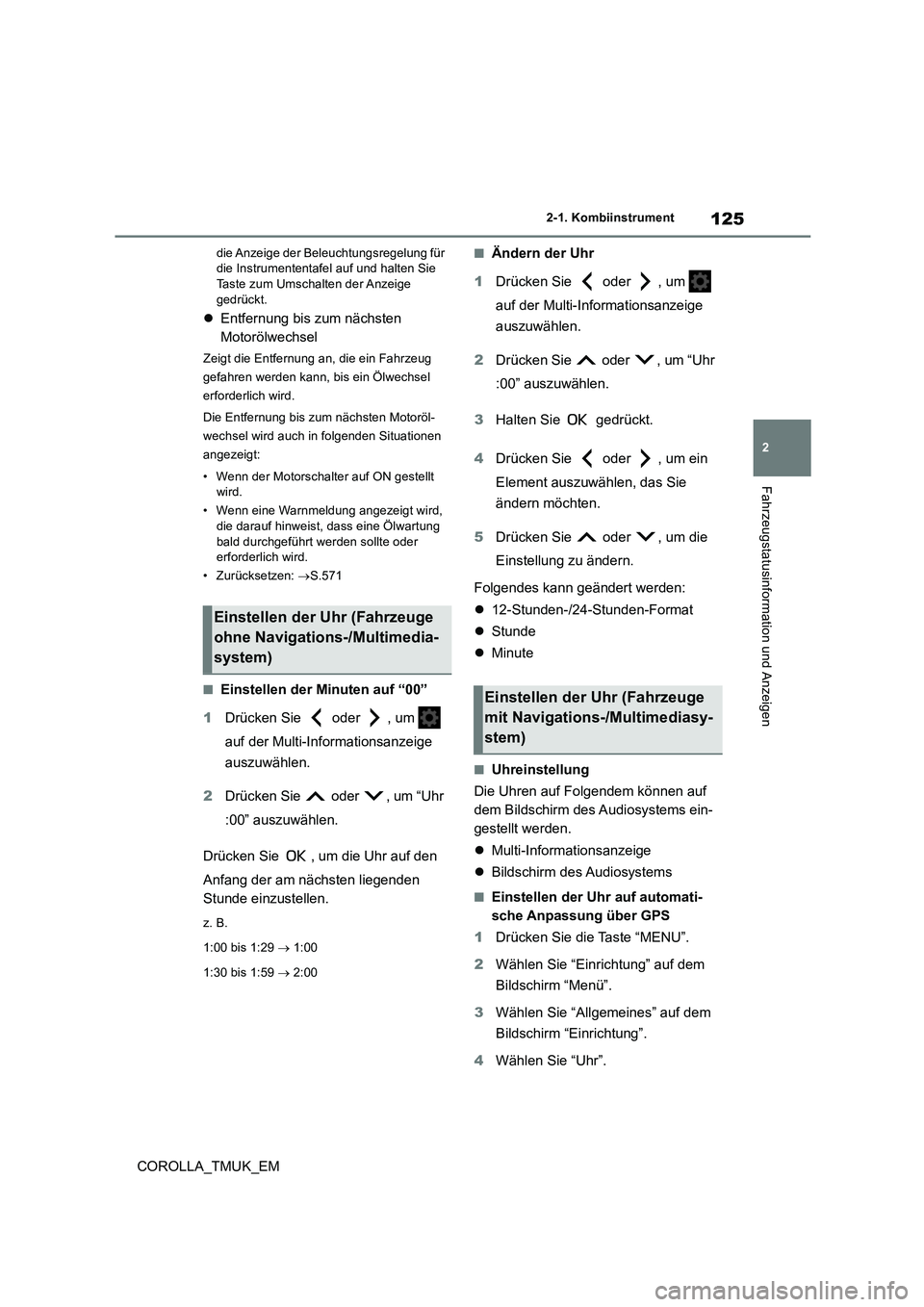

125
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
die Anzeige der Beleuchtungsregelung für die Instrumententafel auf und halten Sie Taste zum Umschalten der Anzeige
gedrückt.
 Entfernung bis zum nächsten
Motorölwechsel
Zeigt die Entfernung an, die ein Fahrzeug
gefahren werden kann, bis ein Ölwechsel
erforderlich wird.
Die Entfernung bis zum nächsten Motoröl-
wechsel wird auch in folgenden Situationen
angezeigt:
• Wenn der Motorschalter auf ON gestellt wird.
• Wenn eine Warnmeldung angezeigt wird, die darauf hinweist, dass eine Ölwartung
bald durchgeführt werden sollte oder erforderlich wird.
• Zurücksetzen: S.571
■Einstellen der Minuten auf “00”
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
Drücken Sie , um die Uhr auf den
Anfang der am nächsten liegenden
Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
■Ändern der Uhr
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder , um ein
Element auszuwählen, das Sie
ändern möchten.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 12-Stunden-/24-Stunden-Format
 Stunde
 Minute
■Uhreinstellung
Die Uhren auf Folgendem können auf
dem Bildschirm des Audiosystems ein-
gestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Audiosystems
■Einstellen der Uhr auf automati-
sche Anpassung über GPS
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system)
Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)

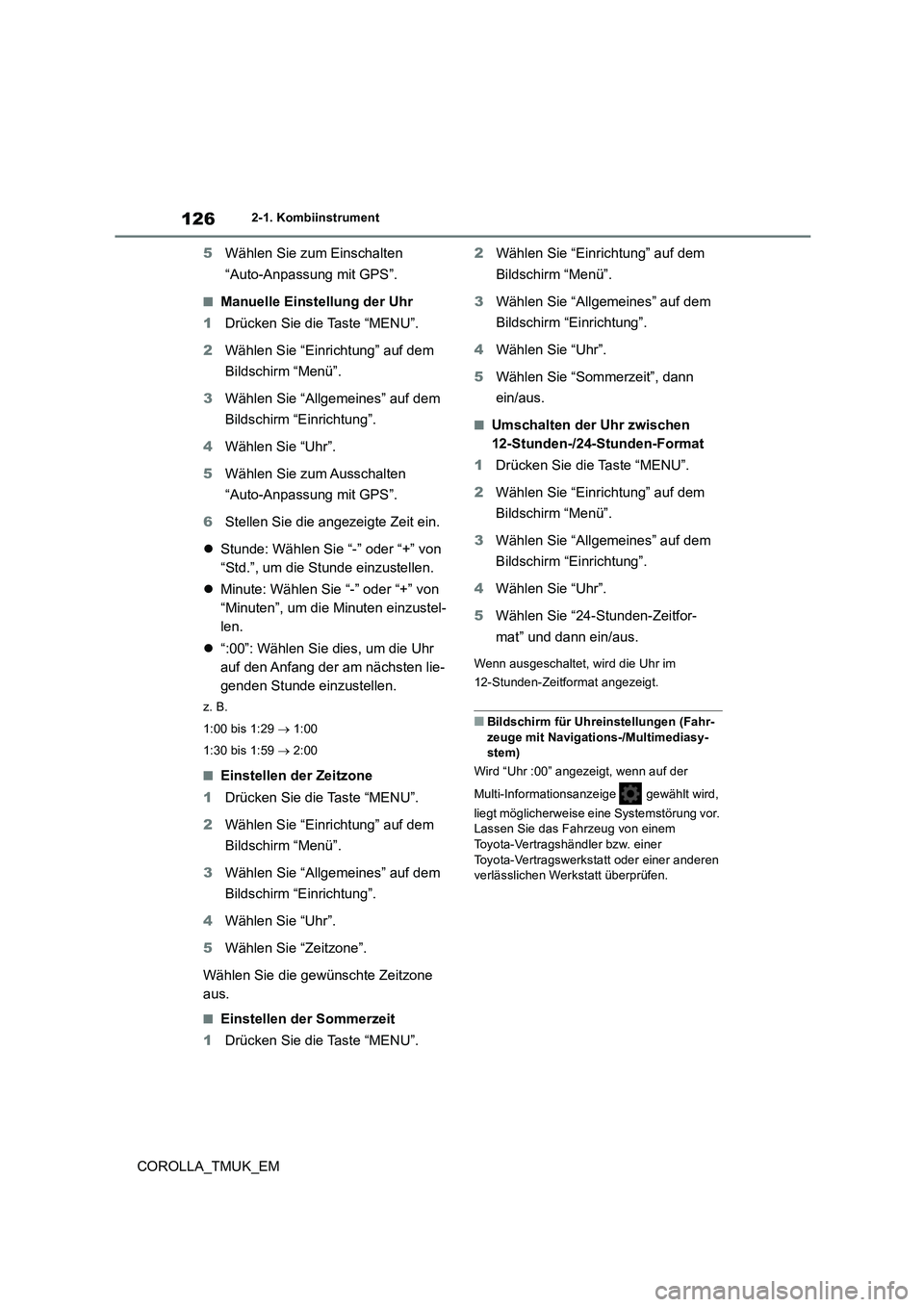

126
COROLLA_TMUK_EM
2-1. Kombiinstrument
5Wählen Sie zum Einschalten
“Auto-Anpassung mit GPS”.
■Manuelle Einstellung der Uhr
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie zum Ausschalten
“Auto-Anpassung mit GPS”.
6 Stellen Sie die angezeigte Zeit ein.
 Stunde: Wählen Sie “-” oder “+” von
“Std.”, um die Stunde einzustellen.
 Minute: Wählen Sie “-” oder “+” von
“Minuten”, um die Minuten einzustel-
len.
 “:00”: Wählen Sie dies, um die Uhr
auf den Anfang der am nächsten lie-
genden Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
■Einstellen der Zeitzone
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Zeitzone”.
Wählen Sie die gewünschte Zeitzone
aus.
■Einstellen der Sommerzeit
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Sommerzeit”, dann
ein/aus.
■Umschalten der Uhr zwischen
12-Stunden-/24-Stunden-Format
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “24-Stunden-Zeitfor-
mat” und dann ein/aus.
Wenn ausgeschaltet, wird die Uhr im
12-Stunden-Zeitformat angezeigt.
■Bildschirm für Uhreinstellungen (Fahr-
zeuge mit Navigations-/Multimediasy- stem)
Wird “Uhr :00” angezeigt, wenn auf der
Multi-Informationsanzeige gewählt wird,
liegt möglicherweise eine Systemstörung vor. Lassen Sie das F ahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.

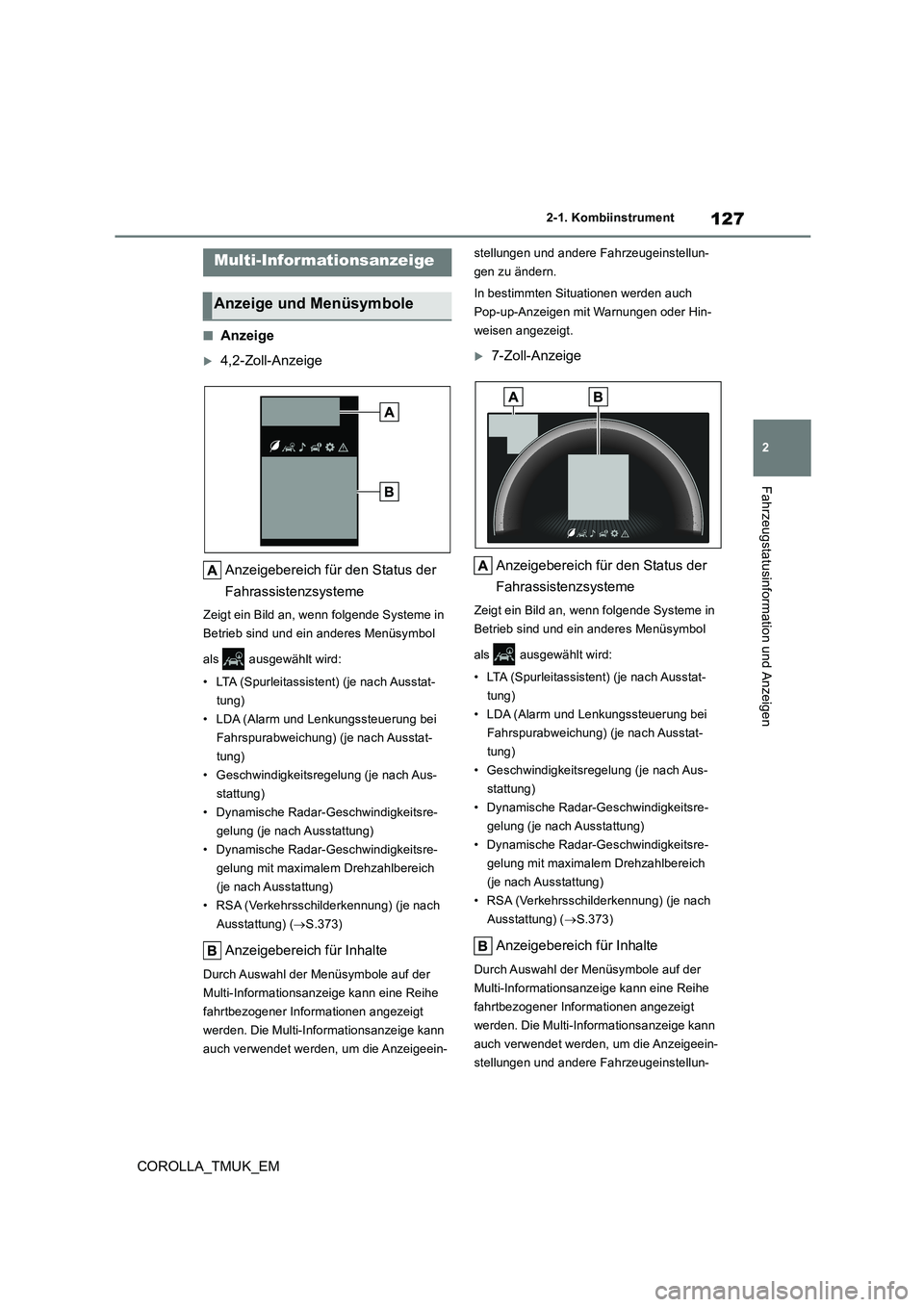

127
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
■Anzeige
4,2-Zoll-Anzeige
Anzeigebereich für den Status der
Fahrassistenzsysteme
Zeigt ein Bild an, wenn folgende Systeme in
Betrieb sind und ein anderes Menüsymbol
als ausgewählt wird:
• LTA (Spurleitassistent) (je nach Ausstat-
tung)
• LDA (Alarm und Lenkungssteuerung bei
Fahrspurabweichung) (je nach Ausstat-
tung)
• Geschwindigkeitsregelung (je nach Aus-
stattung)
• Dynamische Radar-Geschwindigkeitsre-
gelung (je nach Ausstattung)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit maximalem Drehzahlbereich
(je nach Ausstattung)
• RSA (Verkehrsschilderkennung) (je nach
Ausstattung) ( S.373)
Anzeigebereich für Inhalte
Durch Auswahl der Menüsymbole auf der
Multi-Informationsanzeige kann eine Reihe
fahrtbezogener Informationen angezeigt
werden. Die Multi-Informationsanzeige kann
auch verwendet werden, um die Anzeigeein-
stellungen und andere Fahrzeugeinstellun-
gen zu ändern.
In bestimmten Situationen werden auch
Pop-up-Anzeigen mit Warnungen oder Hin-
weisen angezeigt.
7-Zoll-Anzeige
Anzeigebereich für den Status der
Fahrassistenzsysteme
Zeigt ein Bild an, wenn folgende Systeme in
Betrieb sind und ein anderes Menüsymbol
als ausgewählt wird:
• LTA (Spurleitassistent) (je nach Ausstat-
tung)
• LDA (Alarm und Lenkungssteuerung bei
Fahrspurabweichung) (je nach Ausstat-
tung)
• Geschwindigkeitsregelung (je nach Aus-
stattung)
• Dynamische Radar-Geschwindigkeitsre-
gelung (je nach Ausstattung)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit maximalem Drehzahlbereich
(je nach Ausstattung)
• RSA (Verkehrsschilderkennung) (je nach
Ausstattung) ( S.373)
Anzeigebereich für Inhalte
Durch Auswahl der Menüsymbole auf der
Multi-Informationsanzeige kann eine Reihe
fahrtbezogener Informationen angezeigt
werden. Die Multi-Informationsanzeige kann
auch verwendet werden, um die Anzeigeein-
stellungen und andere Fahrzeugeinstellun-
Multi-Informationsanzeige
Anzeige und Menüsymbole

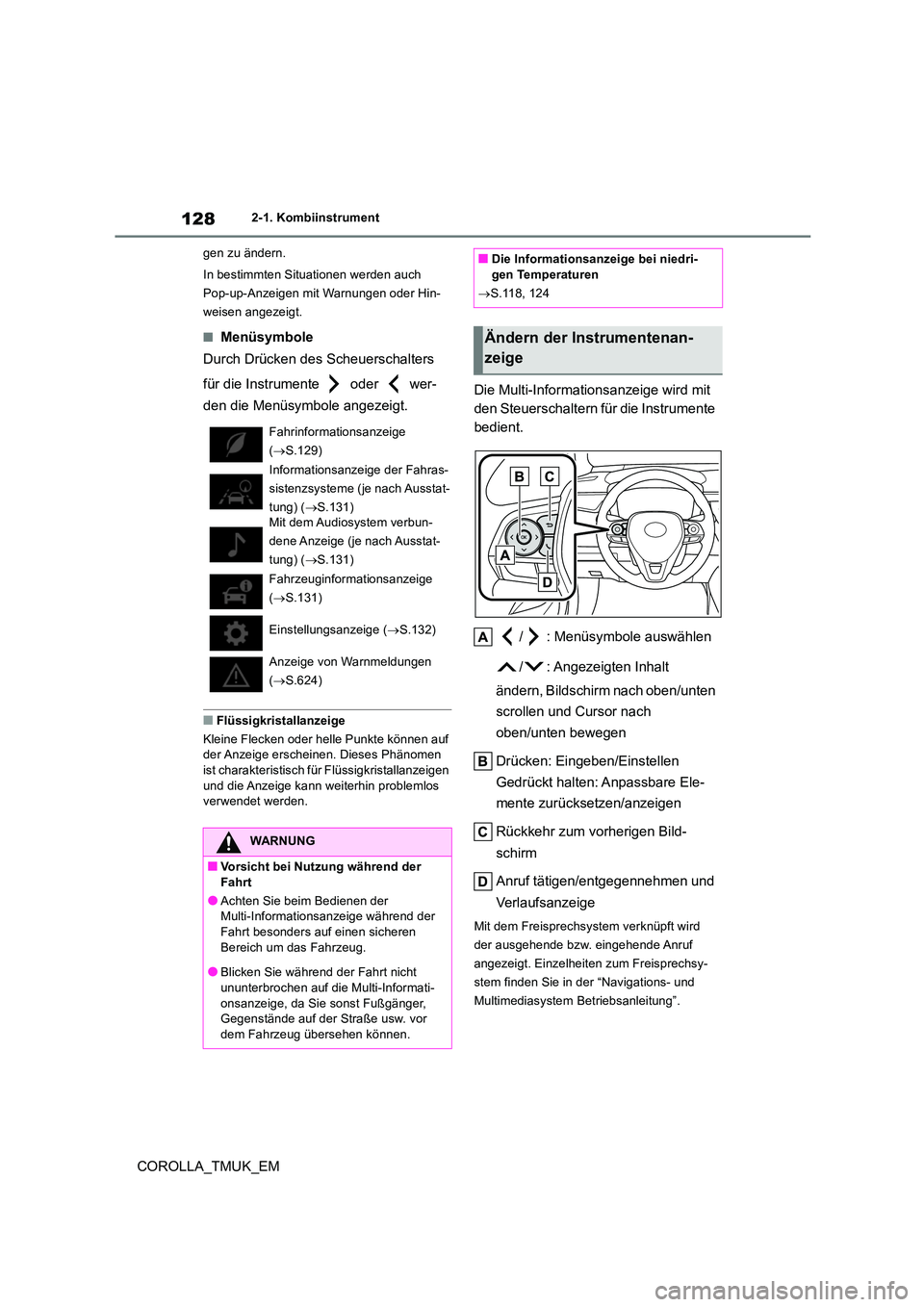

128
COROLLA_TMUK_EM
2-1. Kombiinstrument
gen zu ändern.
In bestimmten Situationen werden auch
Pop-up-Anzeigen mit Warnungen oder Hin-
weisen angezeigt.
■Menüsymbole
Durch Drücken des Scheuerschalters
für die Instrumente oder wer-
den die Menüsymbole angezeigt.
■Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf der Anzeige erscheinen. Dieses Phänomen
ist charakteristisch für Flüssigkristallanzeigen und die Anzeige kann weiterhin problemlos verwendet werden.
Die Multi-Informationsanzeige wird mit
den Steuerschaltern für die Instrumente
bedient.
/ : Menüsymbole auswählen
/ : Angezeigten Inhalt
ändern, Bildschirm nach oben/unten
scrollen und Cursor nach
oben/unten bewegen
Drücken: Eingeben/Einstellen
Gedrückt halten: Anpassbare Ele-
mente zurücksetzen/anzeigen
Rückkehr zum vorherigen Bild-
schirm
Anruf tätigen/entgegennehmen und
Ve rl a uf s an ze i ge
Mit dem Freisprechsystem verknüpft wird
der ausgehende bzw. eingehende Anruf
angezeigt. Einzelheiten zum Freisprechsy-
stem finden Sie in der “Navigations- und
Multimediasystem Betriebsanleitung”.
Fahrinformationsanzeige
( S.129)
Informationsanzeige der Fahras-
sistenzsysteme (je nach Ausstat-
tung) ( S.131) Mit dem Audiosystem verbun-
dene Anzeige (je nach Ausstat-
tung) ( S.131)
Fahrzeuginformationsanzeige
( S.131)
Einstellungsanzeige ( S.132)
Anzeige von Warnmeldungen
( S.624)
WARNUNG
■Vorsicht bei Nutzung während der Fahrt
●Achten Sie beim Bedienen der Multi-Informationsanzeige während der
Fahrt besonders auf einen sicheren Bereich um das Fahrzeug.
●Blicken Sie während der Fahrt nicht
ununterbrochen auf die Multi-Informati- onsanzeige, da Sie sonst Fußgänger, Gegenstände auf der Straße usw. vor
dem Fahrzeug übersehen können.
■Die Informationsanzeige bei niedri- gen Temperaturen
 S.118, 124
Ändern der Instrumentenan-
zeige

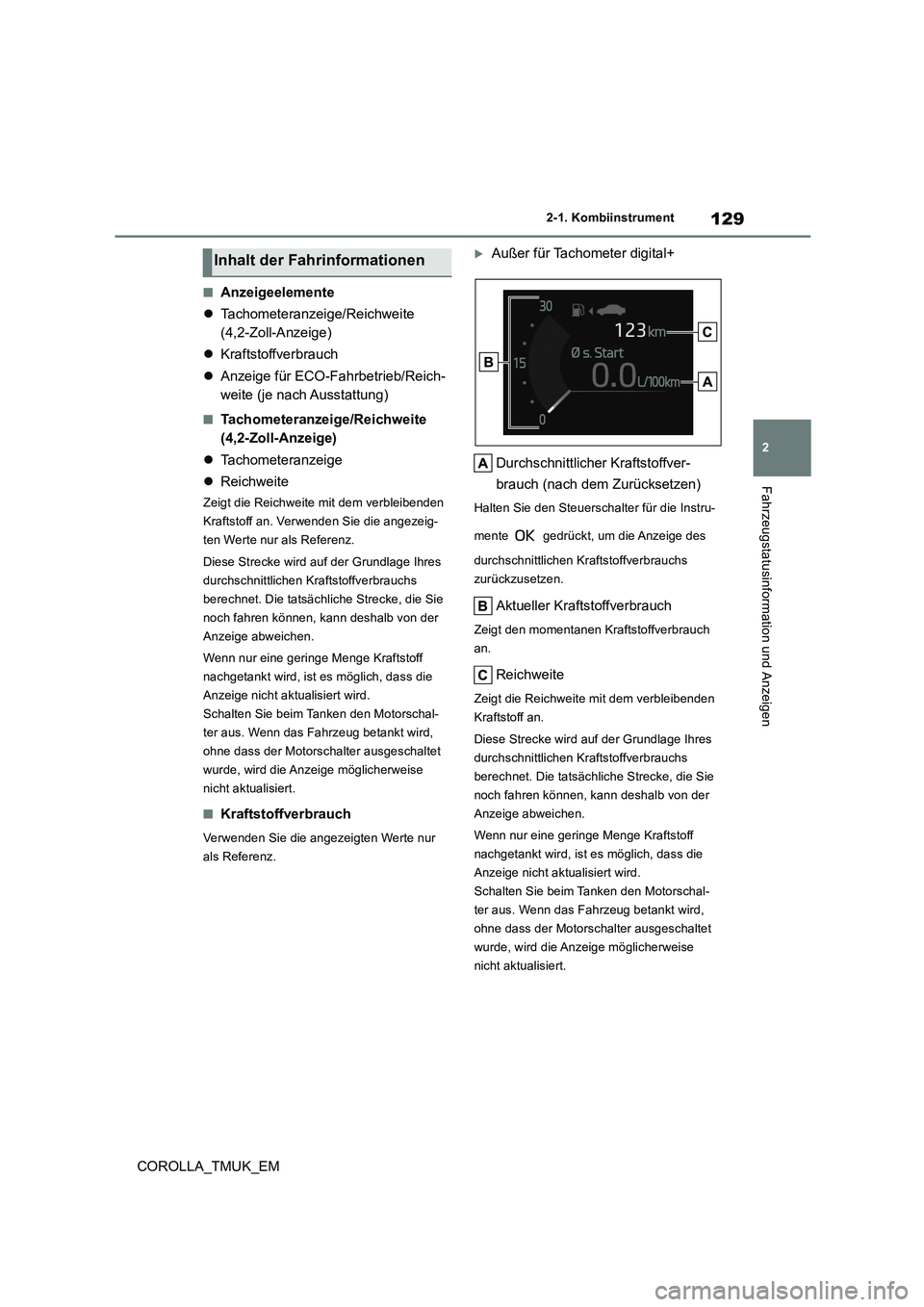

129
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
■Anzeigeelemente
 Tachometeranzeige/Reichweite
(4,2-Zoll-Anzeige)
 Kraftstoffverbrauch
 Anzeige für ECO-Fahrbetrieb/Reich-
weite (je nach Ausstattung)
■Tachometeranzeige/Reichweite
(4,2-Zoll-Anzeige)
 Tachometeranzeige
 Reichweite
Zeigt die Reichweite mit dem verbleibenden
Kraftstoff an. Verwenden Sie die angezeig-
ten Werte nur als Referenz.
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der
Anzeige abweichen.
Wenn nur eine geringe Menge Kraftstoff
nachgetankt wird, ist es möglich, dass die
Anzeige nicht aktualisiert wird.
Schalten Sie beim Tanken den Motorschal-
ter aus. Wenn das Fahrzeug betankt wird,
ohne dass der Motorschalter ausgeschaltet
wurde, wird die Anzeige möglicherweise
nicht aktualisiert.
■Kraftstoffverbrauch
Verwenden Sie die angezeigten Werte nur
als Referenz.
Außer für Tachometer digital+
Durchschnittlicher Kraftstoffver-
brauch (nach dem Zurücksetzen)
Halten Sie den Steuerschalter für die Instru-
mente gedrückt, um die Anzeige des
durchschnittlichen Kraftstoffverbrauchs
zurückzusetzen.
Aktueller Kraftstoffverbrauch
Zeigt den momentanen Kraftstoffverbrauch
an.
Reichweite
Zeigt die Reichweite mit dem verbleibenden
Kraftstoff an.
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der
Anzeige abweichen.
Wenn nur eine geringe Menge Kraftstoff
nachgetankt wird, ist es möglich, dass die
Anzeige nicht aktualisiert wird.
Schalten Sie beim Tanken den Motorschal-
ter aus. Wenn das Fahrzeug betankt wird,
ohne dass der Motorschalter ausgeschaltet
wurde, wird die Anzeige möglicherweise
nicht aktualisiert.
Inhalt der Fahrinformationen

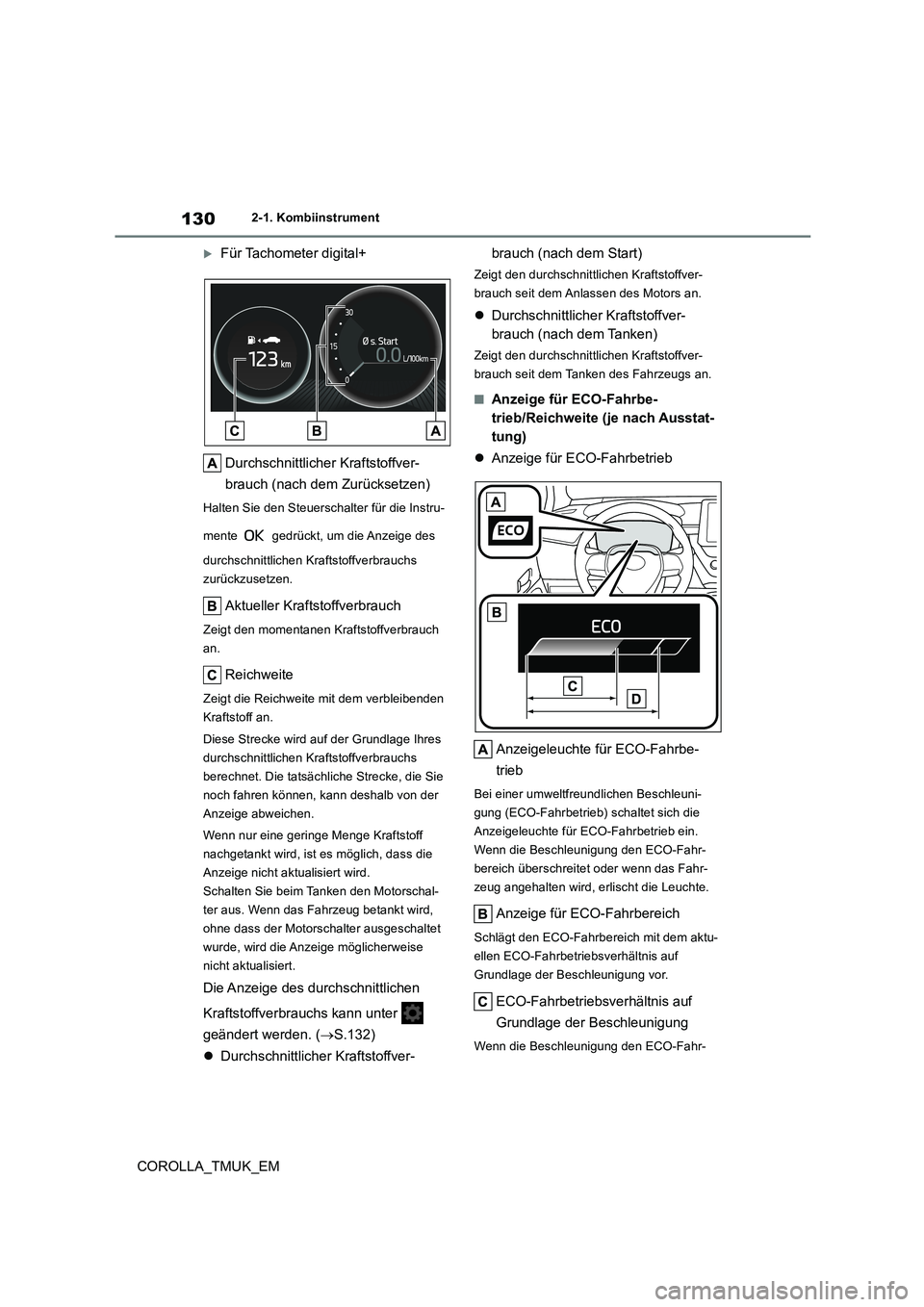

130
COROLLA_TMUK_EM
2-1. Kombiinstrument
Für Tachometer digital+
Durchschnittlicher Kraftstoffver-
brauch (nach dem Zurücksetzen)
Halten Sie den Steuerschalter für die Instru-
mente gedrückt, um die Anzeige des
durchschnittlichen Kraftstoffverbrauchs
zurückzusetzen.
Aktueller Kraftstoffverbrauch
Zeigt den momentanen Kraftstoffverbrauch
an.
Reichweite
Zeigt die Reichweite mit dem verbleibenden
Kraftstoff an.
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der
Anzeige abweichen.
Wenn nur eine geringe Menge Kraftstoff
nachgetankt wird, ist es möglich, dass die
Anzeige nicht aktualisiert wird.
Schalten Sie beim Tanken den Motorschal-
ter aus. Wenn das Fahrzeug betankt wird,
ohne dass der Motorschalter ausgeschaltet
wurde, wird die Anzeige möglicherweise
nicht aktualisiert.
Die Anzeige des durchschnittlichen
Kraftstoffverbrauchs kann unter
geändert werden. ( S.132)
 Durchschnittlicher Kraftstoffver-
brauch (nach dem Start)
Zeigt den durchschnittlichen Kraftstoffver-
brauch seit dem Anlassen des Motors an.
 Durchschnittlicher Kraftstoffver-
brauch (nach dem Tanken)
Zeigt den durchschnittlichen Kraftstoffver-
brauch seit dem Tanken des Fahrzeugs an.
■Anzeige für ECO-Fahrbe-
trieb/Reichweite (je nach Ausstat-
tung)
 Anzeige für ECO-Fahrbetrieb
Anzeigeleuchte für ECO-Fahrbe-
trieb
Bei einer umweltfreundlichen Beschleuni-
gung (ECO-Fahrbetrieb) schaltet sich die
Anzeigeleuchte für ECO-Fahrbetrieb ein.
Wenn die Beschleunigung den ECO-Fahr-
bereich überschreitet oder wenn das Fahr-
zeug angehalten wird, erlischt die Leuchte.
Anzeige für ECO-Fahrbereich
Schlägt den ECO-Fahrbereich mit dem aktu-
ellen ECO-Fahrbetriebsverhältnis auf
Grundlage der Beschleunigung vor.
ECO-Fahrbetriebsverhältnis auf
Grundlage der Beschleunigung
Wenn die Beschleunigung den ECO-Fahr-
