TOYOTA COROLLA HATCHBACK 2019 Betriebsanleitungen (in German)

2

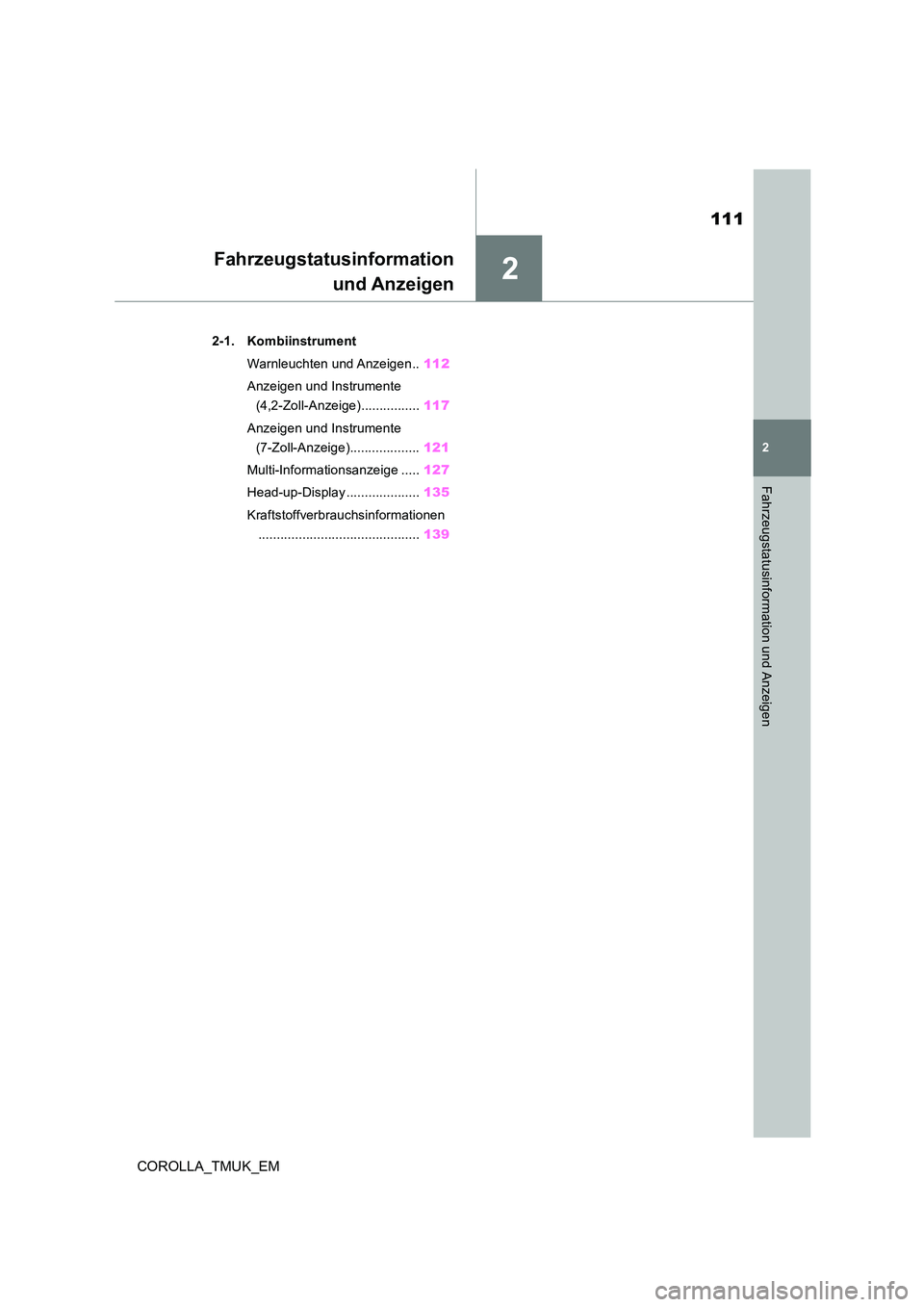

111
COROLLA_TMUK_EM
2
Fahrzeugstatusinformation und Anzeigen
Fahrzeugstatusinformation
und Anzeigen
.2-1. Kombiinstrument
Warnleuchten und Anzeigen.. 112
Anzeigen und Instrumente
(4,2-Zoll-Anzeige)................ 117
Anzeigen und Instrumente
(7-Zoll-Anzeige)................... 121
Multi-Informationsanzeige ..... 127
Head-up-Display .................... 135
Kraftstoffverbrauchsinformationen
............................................ 139

112
COROLLA_TMUK_EM

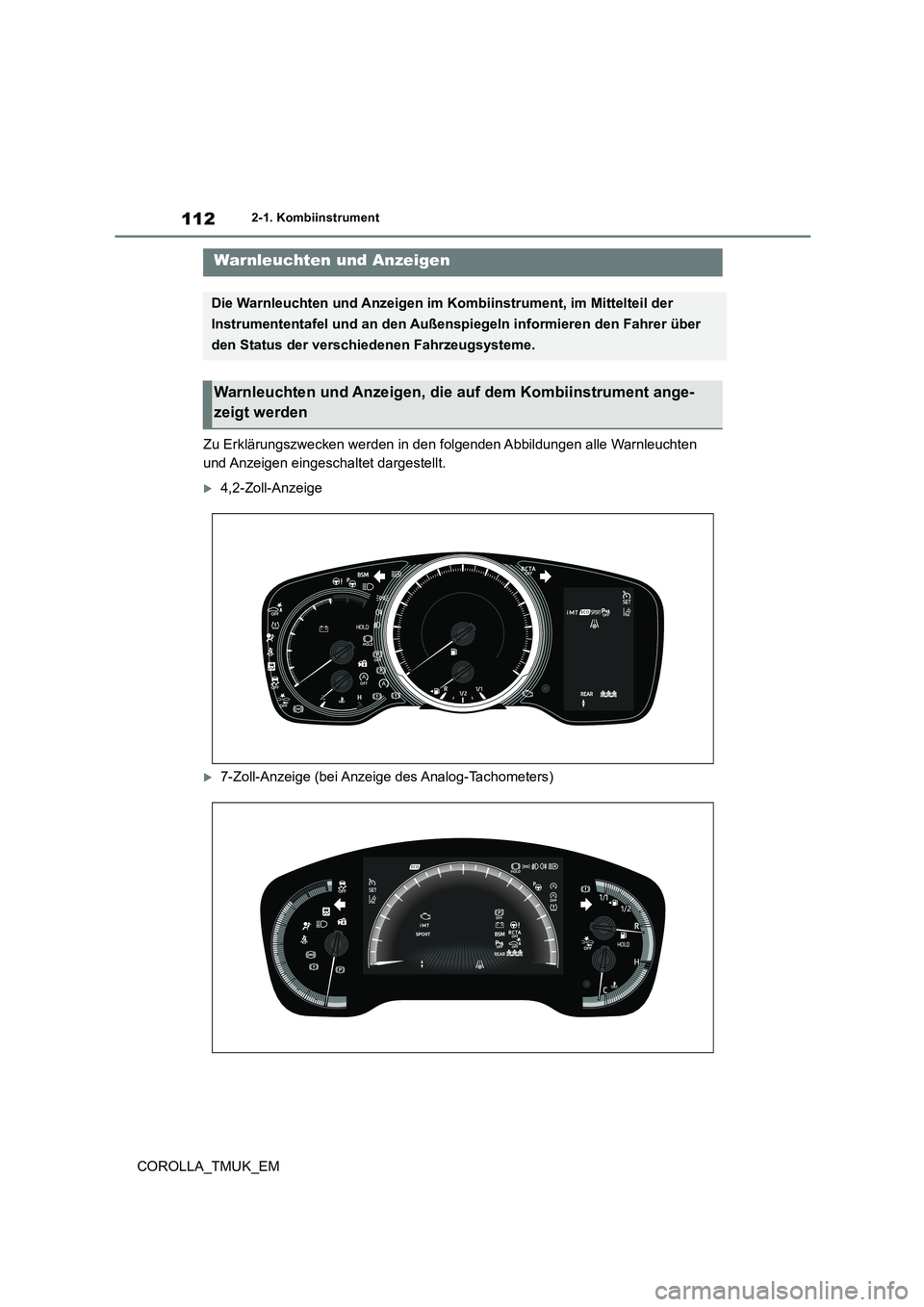

2-1. Kombiinstrument
2-1.Kombiins trument
Zu Erklärungszwecken werden in den folgenden Abbildungen alle Warnleuchten
und Anzeigen eingeschaltet dargestellt.
4,2-Zoll-Anzeige
7-Zoll-Anzeige (bei Anzeige des Analog-Tachometers)
Warnleuchten und Anzeigen
Die Warnleuchten und Anzeigen im Kombiinstrument, im Mittelteil der
Instrumententafel und an den Außenspiegeln informieren den Fahrer über
den Status der verschiedenen Fahrzeugsysteme.
Warnleuchten und Anzeigen, die auf dem Kombiinstrument ange-
zeigt werden

113
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen

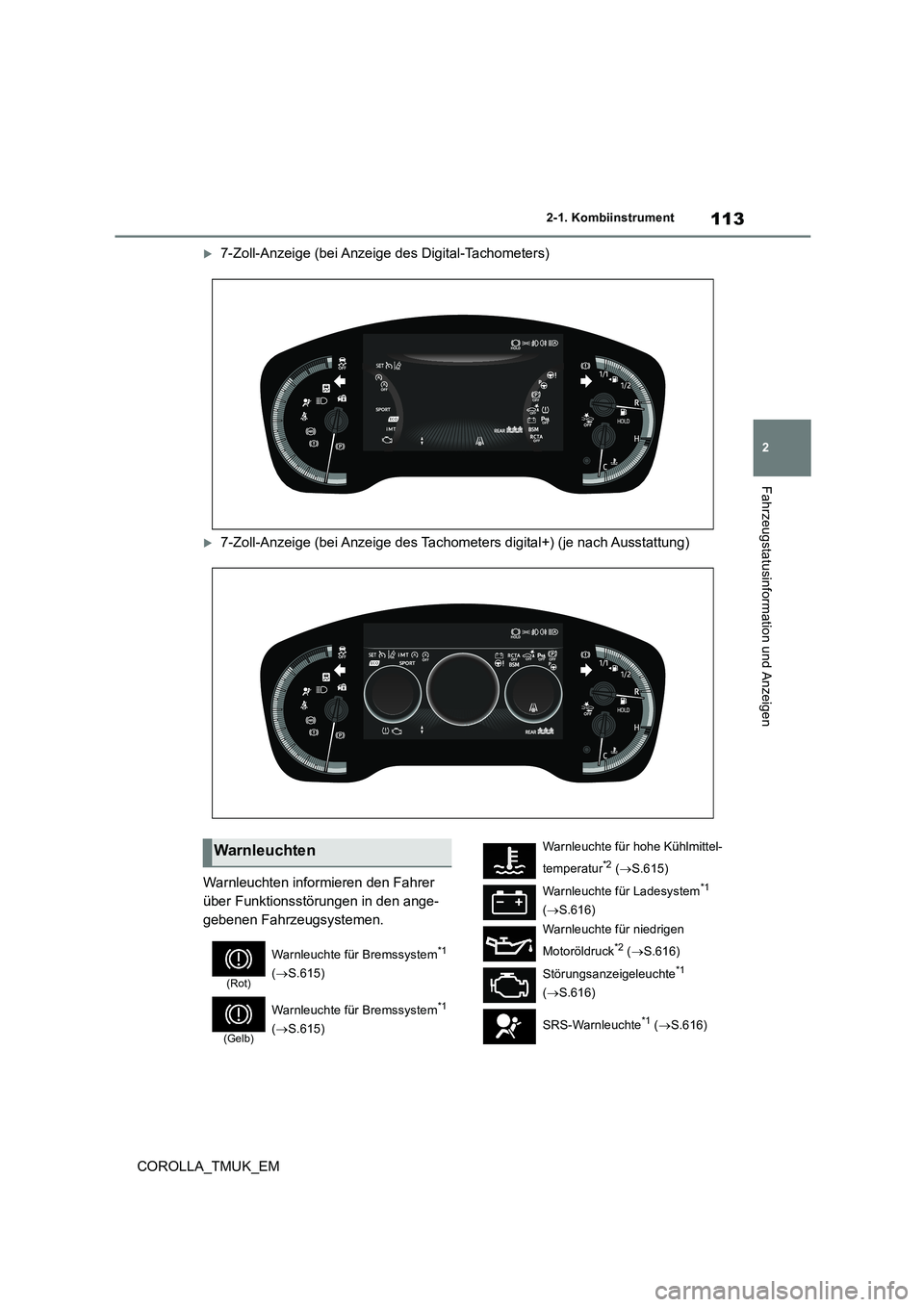

7-Zoll-Anzeige (bei Anzeige des Digital-Tachometers)
7-Zoll-Anzeige (bei Anzeige des Tachometers digital+) (je nach Ausstattung)
Warnleuchten informieren den Fahrer
über Funktionsstörungen in den ange-
gebenen Fahrzeugsystemen.
Warnleuchten
(Rot)
Warnleuchte für Bremssystem*1
( S.615)
(Gelb)
Warnleuchte für Bremssystem*1
( S.615)
Warnleuchte für hohe Kühlmittel-
temperatur*2 ( S.615)
Warnleuchte für Ladesystem*1
( S.616)
Warnleuchte für niedrigen
Motoröldruck*2 ( S.616)
Störungsanzeigeleuchte*1
( S.616)
SRS-Warnleuchte*1 ( S.616)

114
COROLLA_TMUK_EM
2-1. Kombiinstrument
*1: Wenn der Motorschalter in ON gestellt
wird, schalten sich diese Leuchten ein,
um anzuzeigen, dass eine Systemprü-
fung durchgeführt wird. Sie erlöschen
nach dem Anlassen des Motors oder
nach einigen Sekunden. Es liegt mögli-
cherweise eine Funktionsstörung in
einem System vor, wenn die Leuchten
nicht aufleuchten oder nicht erlöschen.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
*2: Diese Leuchte leuchtet auf der
Multi-Informationsanzeige auf.
Die Anzeigen informieren den Fahrer

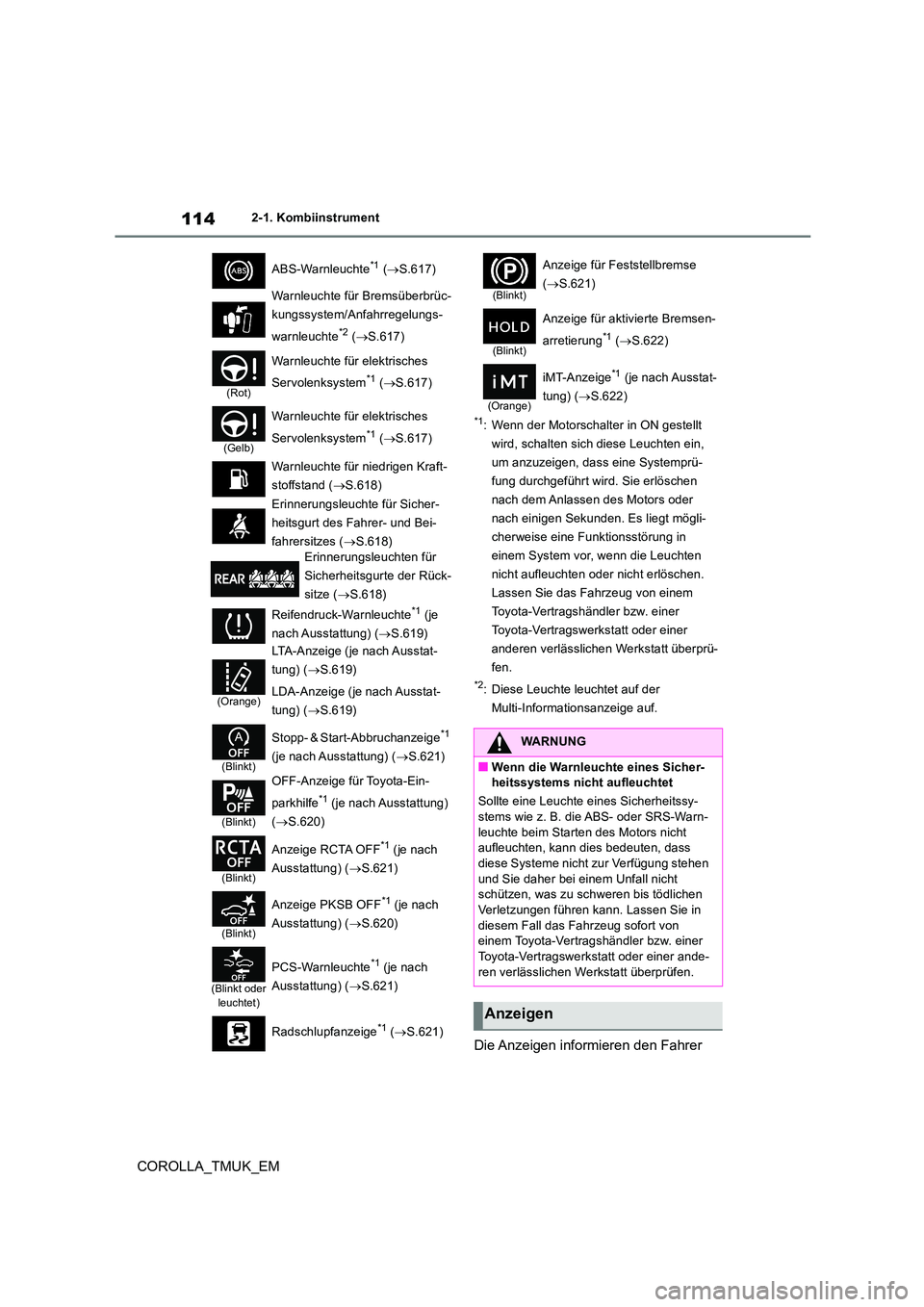

ABS-Warnleuchte*1 ( S.617)
Warnleuchte für Bremsüberbrüc-
kungssystem/Anfahrregelungs-
warnleuchte*2 ( S.617)
(Rot)
Warnleuchte für elektrisches
Servolenksystem*1 ( S.617)
(Gelb)
Warnleuchte für elektrisches
Servolenksystem*1 ( S.617)
Warnleuchte für niedrigen Kraft-
stoffstand ( S.618)
Erinnerungsleuchte für Sicher-
heitsgurt des Fahrer- und Bei-
fahrersitzes ( S.618)
Erinnerungsleuchten für
Sicherheitsgurte der Rück-
sitze ( S.618)
Reifendruck-Warnleuchte*1 (je
nach Ausstattung) ( S.619)
(Orange)
LTA-Anzeige (je nach Ausstat-
tung) ( S.619)
LDA-Anzeige (je nach Ausstat-
tung) ( S.619)
(Blinkt)
Stopp- & Start-Abbruchanzeige*1
(je nach Ausstattung) ( S.621)
(Blinkt)
OFF-Anzeige für Toyota-Ein-
parkhilfe*1 (je nach Ausstattung)
( S.620)
(Blinkt)
Anzeige RCTA OFF*1 (je nach
Ausstattung) ( S.621)
(Blinkt)
Anzeige PKSB OFF*1 (je nach
Ausstattung) ( S.620)
(Blinkt oder leuchtet)
PCS-Warnleuchte*1 (je nach
Ausstattung) ( S.621)
Radschlupfanzeige*1 ( S.621)
(Blinkt)
Anzeige für Feststellbremse
( S.621)
(Blinkt)
Anzeige für aktivierte Bremsen-
arretierung*1 ( S.622)
(Orange)
iMT-Anzeige*1 (je nach Ausstat-
tung) ( S.622)
WARNUNG
■Wenn die Warnleuchte eines Sicher- heitssystems nicht aufleuchtet
Sollte eine Leuchte eines Sicherheitssy- stems wie z. B. die ABS- oder SRS-Warn-
leuchte beim Starten des Motors nicht aufleuchten, kann dies bedeuten, dass diese Systeme nicht zur Verfügung stehen
und Sie daher bei einem Unfall nicht schützen, was zu schweren bis tödlichen Verletzungen führen kann. Lassen Sie in
diesem Fall das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
Anzeigen

115
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen

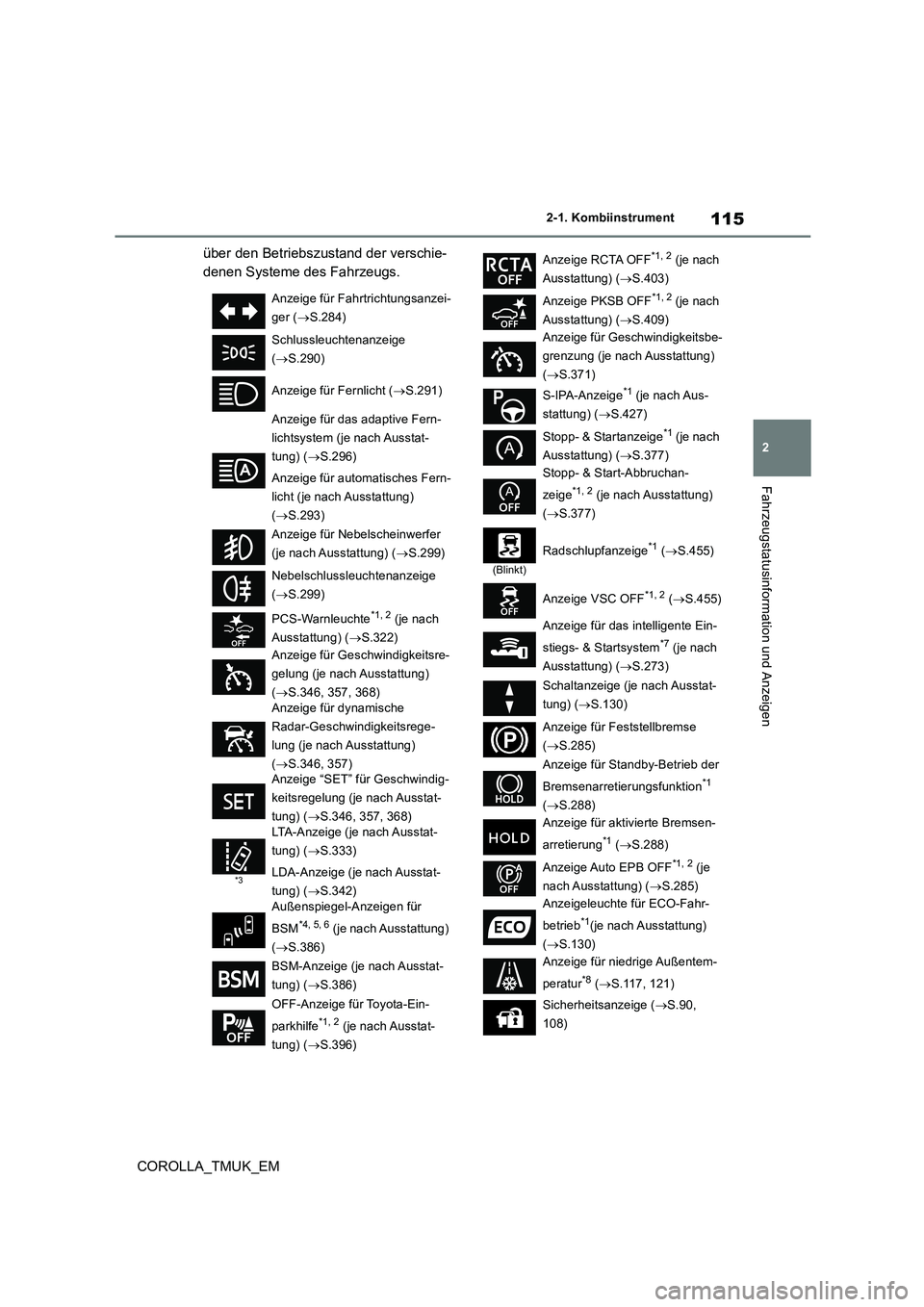

über den Betriebszustand der verschie-
denen Systeme des Fahrzeugs.
Anzeige für Fahrtrichtungsanzei-
ger ( S.284)
Schlussleuchtenanzeige
( S.290)
Anzeige für Fernlicht ( S.291)
Anzeige für das adaptive Fern-
lichtsystem (je nach Ausstat-
tung) ( S.296)
Anzeige für automatisches Fern-
licht (je nach Ausstattung)
( S.293)
Anzeige für Nebelscheinwerfer
(je nach Ausstattung) ( S.299)
Nebelschlussleuchtenanzeige
( S.299)
PCS-Warnleuchte*1, 2 (je nach
Ausstattung) ( S.322)
Anzeige für Geschwindigkeitsre-
gelung (je nach Ausstattung)
( S.346, 357, 368) Anzeige für dynamische
Radar-Geschwindigkeitsrege-
lung (je nach Ausstattung)
( S.346, 357) Anzeige “SET” für Geschwindig-
keitsregelung (je nach Ausstat-
tung) ( S.346, 357, 368)
*3
LTA-Anzeige (je nach Ausstat-
tung) ( S.333)
LDA-Anzeige (je nach Ausstat-
tung) ( S.342)
Außenspiegel-Anzeigen für
BSM*4, 5, 6 (je nach Ausstattung)
( S.386)
BSM-Anzeige (je nach Ausstat-
tung) ( S.386)
OFF-Anzeige für Toyota-Ein-
parkhilfe*1, 2 (je nach Ausstat-
tung) ( S.396)
Anzeige RCTA OFF*1, 2 (je nach
Ausstattung) ( S.403)
Anzeige PKSB OFF*1, 2 (je nach
Ausstattung) ( S.409)
Anzeige für Geschwindigkeitsbe-
grenzung (je nach Ausstattung)
( S.371)
S-IPA-Anzeige*1 (je nach Aus-
stattung) ( S.427)
Stopp- & Startanzeige*1 (je nach
Ausstattung) ( S.377)
Stopp- & Start-Abbruchan-
zeige*1, 2 (je nach Ausstattung)
( S.377)
(Blinkt)
Radschlupfanzeige*1 (S.455)
Anzeige VSC OFF*1, 2 ( S.455)
Anzeige für das intelligente Ein-
stiegs- & Startsystem*7 (je nach
Ausstattung) ( S.273)
Schaltanzeige (je nach Ausstat-
tung) ( S.130)
Anzeige für Feststellbremse
( S.285)
Anzeige für Standby-Betrieb der
Bremsenarretierungsfunktion*1
( S.288)
Anzeige für aktivierte Bremsen-
arretierung*1 ( S.288)
Anzeige Auto EPB OFF*1, 2 (je
nach Ausstattung) ( S.285)
Anzeigeleuchte für ECO-Fahr-
betrieb*1(je nach Ausstattung)
( S.130)
Anzeige für niedrige Außentem-
peratur*8 ( S.117, 121)
Sicherheitsanzeige ( S.90,
108)

116
COROLLA_TMUK_EM
2-1. Kombiinstrument
*1: Wenn der Motorschalter in ON gestellt
wird, schalten sich diese Leuchten ein,
um anzuzeigen, dass eine Systemprü-
fung durchgeführt wird. Sie erlöschen
nach dem Anlassen des Motors oder
nach einigen Sekunden. Es liegt mögli-
cherweise eine Funktionsstörung in
einem System vor, wenn die Leuchten
nicht aufleuchten oder nicht erlöschen.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
*2: Diese Leuchte leuchtet auf, wenn das
System abgeschaltet wird.
*3: Je nach Betriebsbedingung ändern sich
Farbe und Beleuchtung-/Blinkstatus der
Leuchte.
*4: Fahrzeuge ohne RCTA-Funktion:
Zur Bestätigung des Betriebs leuchten die
Außenspiegel-Anzeigen für BSM in den fol-
genden Situationen auf:
• Wenn der Motorschalter auf ON
gestellt ist, wird die BSM-Funktion
unter auf der Multi-Informations-
anzeige aktiviert.
• Wenn die BSM-Funktion über
auf der Multi-Informationsanzeige
aktiviert wird, ist der Motorschalter
auf ON gestellt.
Wenn das System ordnungsgemäß funktio- niert, erlöschen die Außenspiegel-Anzeigen für BSM nach einigen Sekunden.
Wenn die Außenspiegel-Anzeigen für BSM
nicht aufleuchten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung im System vor.
Lassen Sie das Fahrzeug in diesem Fall von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.*5: Fahrzeuge mit RCTA-Funktion:
Wenn der Motorschalter in ON gestellt wird,
schalten sich diese Leuchten ein, um anzu-
zeigen, dass eine Systemprüfung durchge-
führt wird. Sie erlöschen nach dem Anlassen
des Motors oder nach einigen Sekunden. Es
liegt möglicherweise eine Funktionsstörung
in einem System vor, wenn die Leuchten
nicht aufleuchten oder nicht erlöschen. Las-
sen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

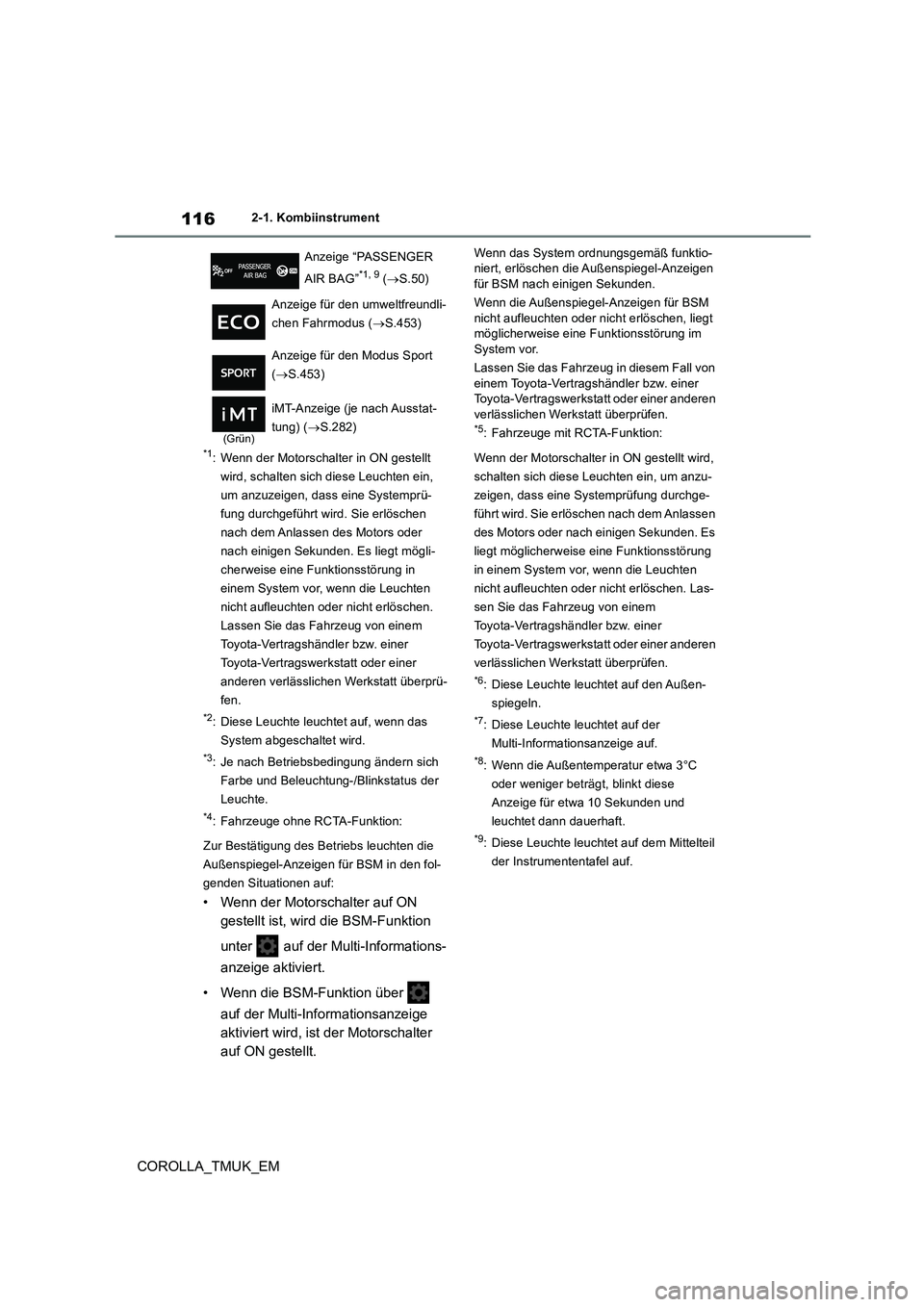

*6: Diese Leuchte leuchtet auf den Außen-
spiegeln.
*7: Diese Leuchte leuchtet auf der
Multi-Informationsanzeige auf.
*8: Wenn die Außentemperatur etwa 3°C
oder weniger beträgt, blinkt diese
Anzeige für etwa 10 Sekunden und
leuchtet dann dauerhaft.
*9: Diese Leuchte leuchtet auf dem Mittelteil
der Instrumententafel auf.
Anzeige “PASSENGER
AIR BAG”*1, 9 ( S.50)
Anzeige für den umweltfreundli-
chen Fahrmodus ( S.453)
Anzeige für den Modus Sport
( S.453)
(Grün)
iMT-Anzeige (je nach Ausstat-
tung) ( S.282)

117
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen

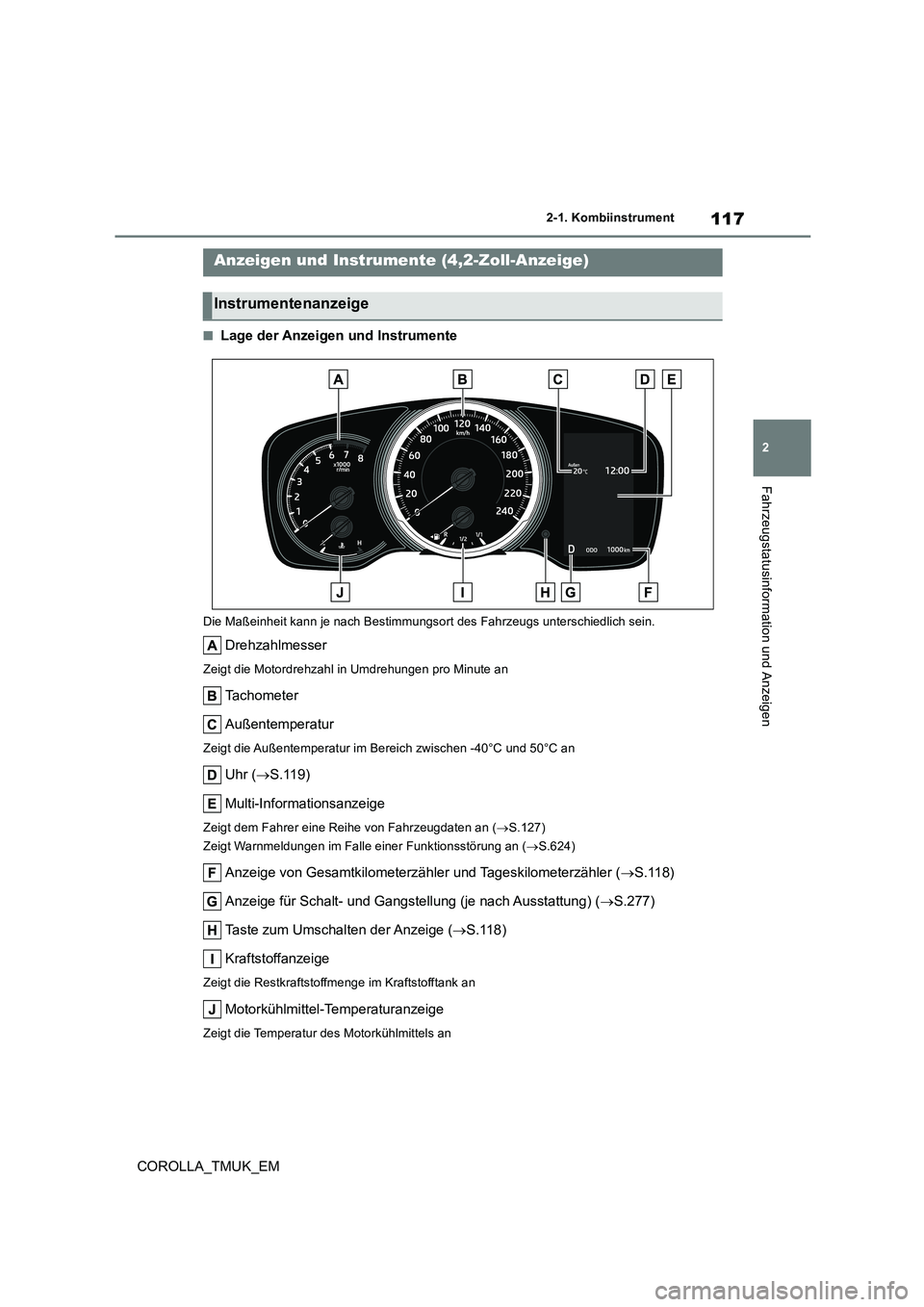

■Lage der Anzeigen und Instrumente
Die Maßeinheit kann je nach Bestimmungsort des Fahrzeugs unterschiedlich sein.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an
Uhr ( S.119)
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an ( S.127)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.624)
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler (S.118)
Anzeige für Schalt- und Gangstellung (je nach Ausstattung) ( S.277)
Taste zum Umschalten der Anzeige ( S.118)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Anzeigen und Instrumente (4,2-Zoll-Anzeige)
Instrumentenanzeige

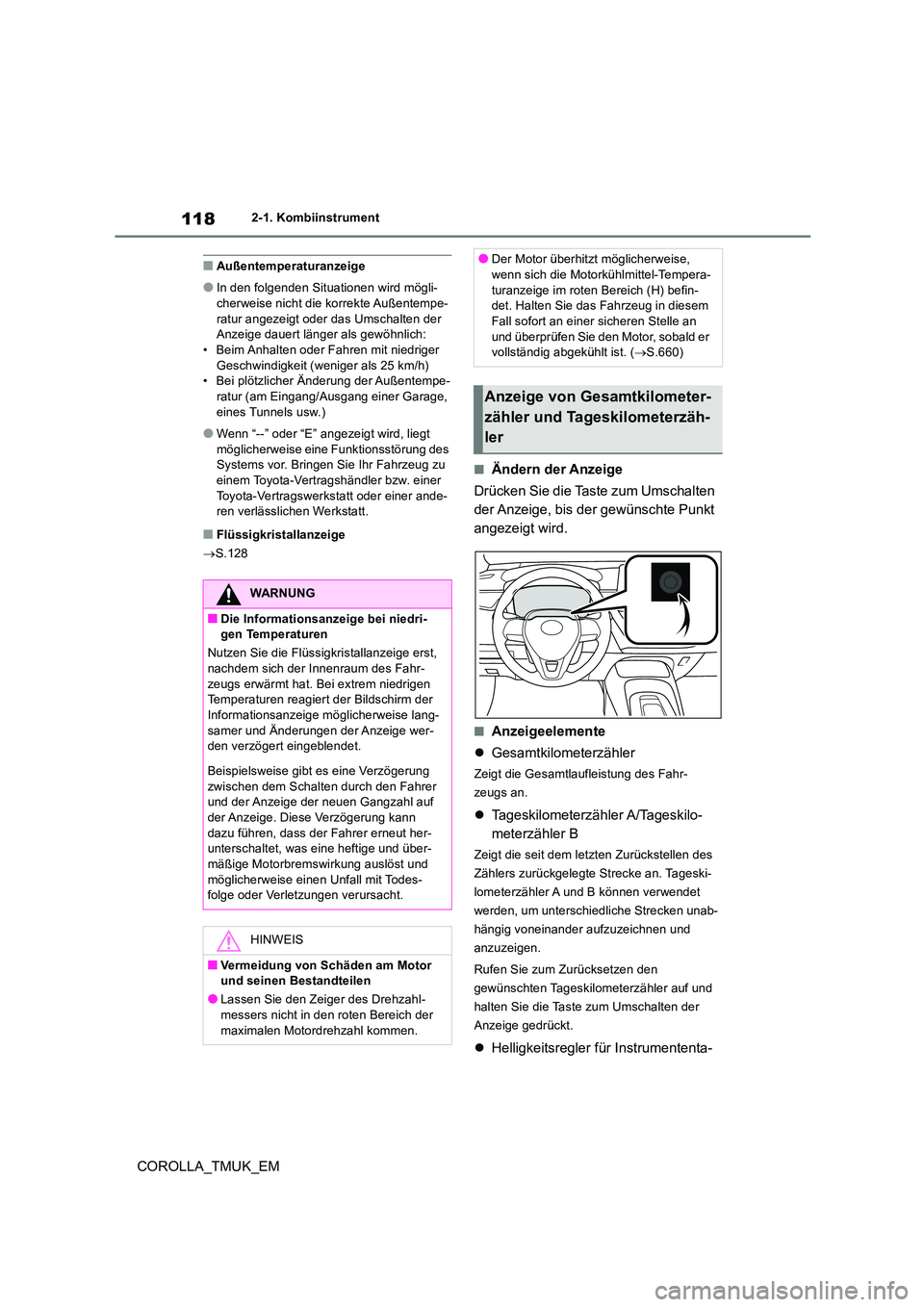

118
COROLLA_TMUK_EM
2-1. Kombiinstrument
■Außentemperaturanzeige
●In den folgenden Situationen wird mögli-
cherweise nicht die korrekte Außentempe- ratur angezeigt oder das Umschalten der Anzeige dauert länger als gewöhnlich:
• Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (weniger als 25 km/h)• Bei plötzlicher Änderung der Außentempe-
ratur (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” oder “E” angezeigt wird, liegt möglicherweise eine Funktionsstörung des Systems vor. Bringen Sie Ihr Fahrzeug zu
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren verlässlichen Werkstatt.
■Flüssigkristallanzeige
 S.128
■Ändern der Anzeige
Drücken Sie die Taste zum Umschalten
der Anzeige, bis der gewünschte Punkt
angezeigt wird.
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurückstellen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Rufen Sie zum Zurücksetzen den
gewünschten Tageskilometerzähler auf und
halten Sie die Taste zum Umschalten der
Anzeige gedrückt.

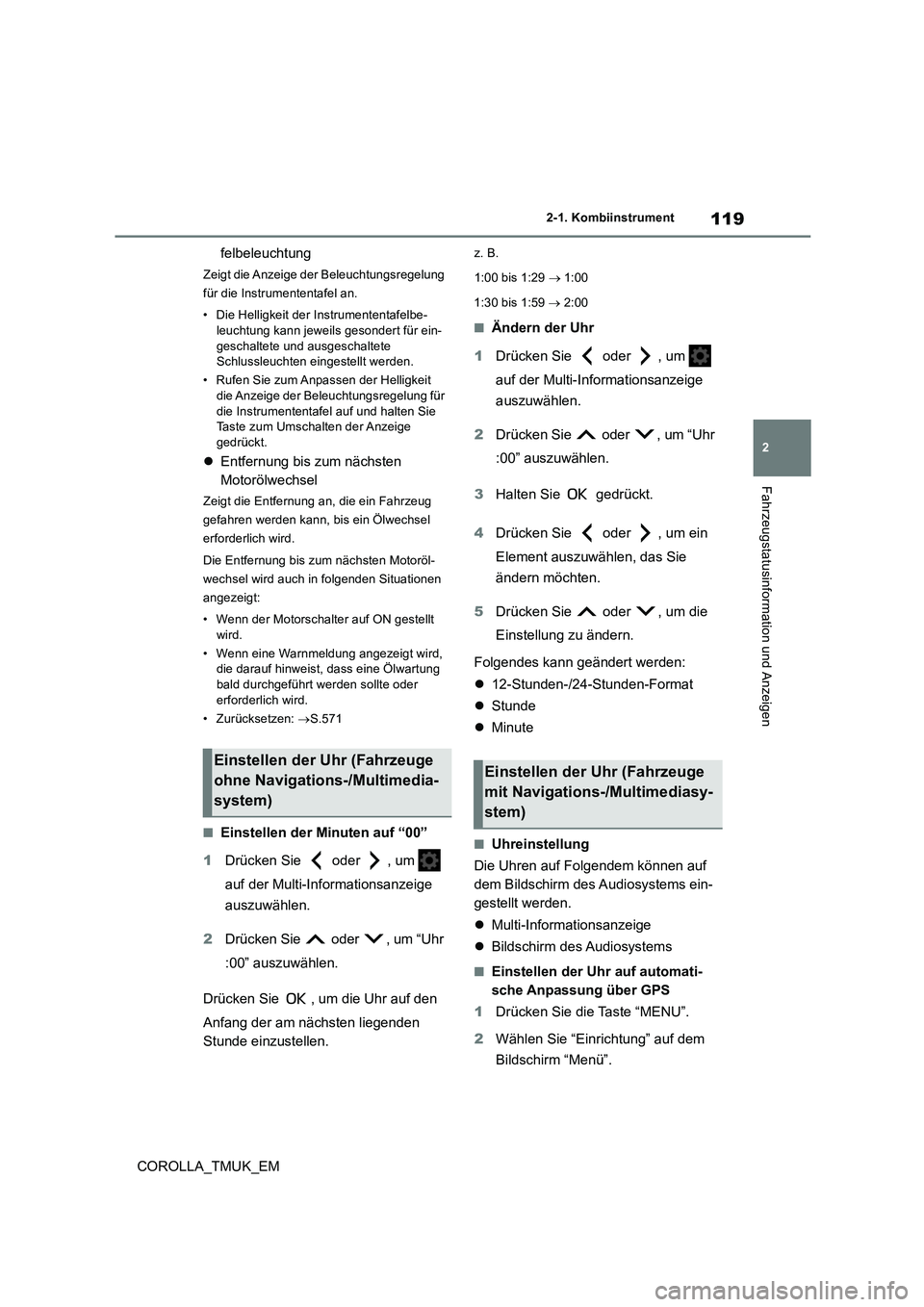

 Helligkeitsregler für Instrumententa-
WARNUNG
■Die Informationsanzeige bei niedri- gen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Be i extrem niedrigen Temperaturen reagiert der Bildschirm der Informationsanzeige möglicherweise lang-
samer und Änderungen der Anzeige wer- den verzögert eingeblendet.
Beispielsweise gibt es eine Verzögerung
zwischen dem Schalten durch den Fahrer und der Anzeige der neuen Gangzahl auf der Anzeige. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut her- unterschaltet, was eine heftige und über-mäßige Motorbremswirkung auslöst und
möglicherweise einen Unfall mit Todes- folge oder Verletzungen verursacht.
HINWEIS
■Vermeidung von Schäden am Motor und seinen Bestandteilen
●Lassen Sie den Zeiger des Drehzahl-messers nicht in den roten Bereich der
maximalen Motordrehzahl kommen.
●Der Motor überhitzt möglicherweise, wenn sich die Motorkühlmittel-Tempera-
turanzeige im roten Bereich (H) befin- det. Halten Sie das Fahrzeug in diesem Fall sofort an einer sicheren Stelle an
und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist. ( S.660)
Anzeige von Gesamtkilometer-
zähler und Tageskilometerzäh-
ler

119
2
COROLLA_TMUK_EM
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
felbeleuchtung
Zeigt die Anzeige der Beleuchtungsregelung
für die Instrumententafel an.
• Die Helligkeit der Instrumententafelbe- leuchtung kann jeweils gesondert für ein-
geschaltete und ausgeschaltete Schlussleuchten eingestellt werden.
• Rufen Sie zum Anpassen der Helligkeit die Anzeige der Beleuchtungsregelung für
die Instrumententafel auf und halten Sie Taste zum Umschalten der Anzeige gedrückt.
 Entfernung bis zum nächsten
Motorölwechsel
Zeigt die Entfernung an, die ein Fahrzeug
gefahren werden kann, bis ein Ölwechsel
erforderlich wird.
Die Entfernung bis zum nächsten Motoröl-
wechsel wird auch in folgenden Situationen
angezeigt:
• Wenn der Motorschalter auf ON gestellt
wird.
• Wenn eine Warnmeldung angezeigt wird, die darauf hinweist, dass eine Ölwartung bald durchgeführt werden sollte oder
erforderlich wird.
• Zurücksetzen: S.571
■Einstellen der Minuten auf “00”
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
Drücken Sie , um die Uhr auf den
Anfang der am nächsten liegenden
Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
■Ändern der Uhr
1 Drücken Sie oder , um
auf der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder , um “Uhr
:00” auszuwählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder , um ein
Element auszuwählen, das Sie
ändern möchten.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 12-Stunden-/24-Stunden-Format
 Stunde
 Minute
■Uhreinstellung
Die Uhren auf Folgendem können auf
dem Bildschirm des Audiosystems ein-
gestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Audiosystems
■Einstellen der Uhr auf automati-
sche Anpassung über GPS
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system)
Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)

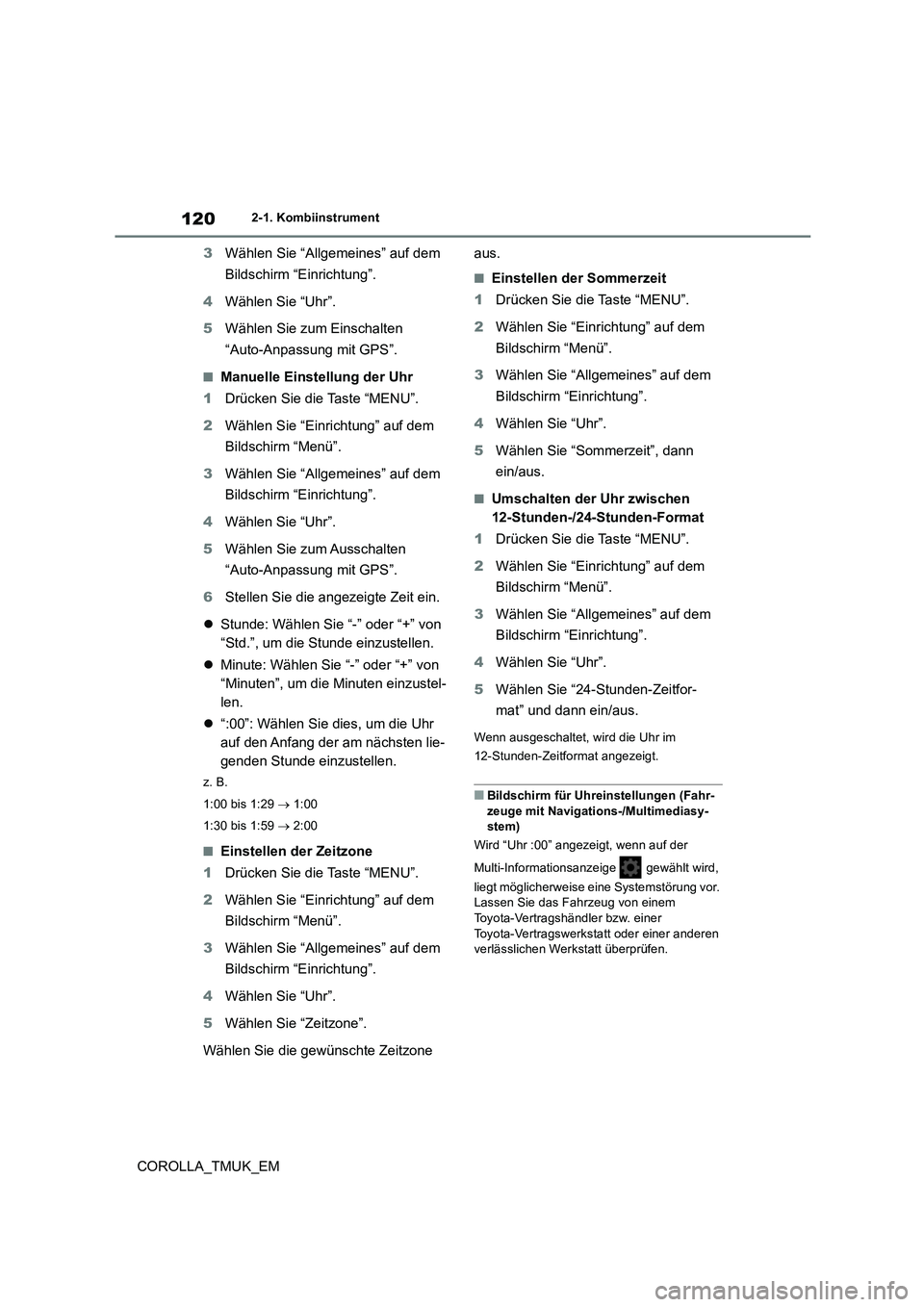

120
COROLLA_TMUK_EM
2-1. Kombiinstrument
3Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie zum Einschalten
“Auto-Anpassung mit GPS”.
■Manuelle Einstellung der Uhr
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie zum Ausschalten
“Auto-Anpassung mit GPS”.
6 Stellen Sie die angezeigte Zeit ein.
 Stunde: Wählen Sie “-” oder “+” von
“Std.”, um die Stunde einzustellen.
 Minute: Wählen Sie “-” oder “+” von
“Minuten”, um die Minuten einzustel-
len.
 “:00”: Wählen Sie dies, um die Uhr
auf den Anfang der am nächsten lie-
genden Stunde einzustellen.
z. B.
1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
■Einstellen der Zeitzone
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Zeitzone”.
Wählen Sie die gewünschte Zeitzone
aus.
■Einstellen der Sommerzeit
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “Sommerzeit”, dann
ein/aus.
■Umschalten der Uhr zwischen
12-Stunden-/24-Stunden-Format
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Einrichtung” auf dem
Bildschirm “Menü”.
3 Wählen Sie “Allgemeines” auf dem
Bildschirm “Einrichtung”.
4 Wählen Sie “Uhr”.
5 Wählen Sie “24-Stunden-Zeitfor-
mat” und dann ein/aus.
Wenn ausgeschaltet, wird die Uhr im
12-Stunden-Zeitformat angezeigt.
■Bildschirm für Uhreinstellungen (Fahr-
zeuge mit Navigations-/Multimediasy- stem)
Wird “Uhr :00” angezeigt, wenn auf der
Multi-Informationsanzeige gewählt wird,
liegt möglicherweise eine Systemstörung vor. Lassen Sie das F ahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
