TOYOTA COROLLA HATCHBACK 2019 Betriebsanleitungen (in German)

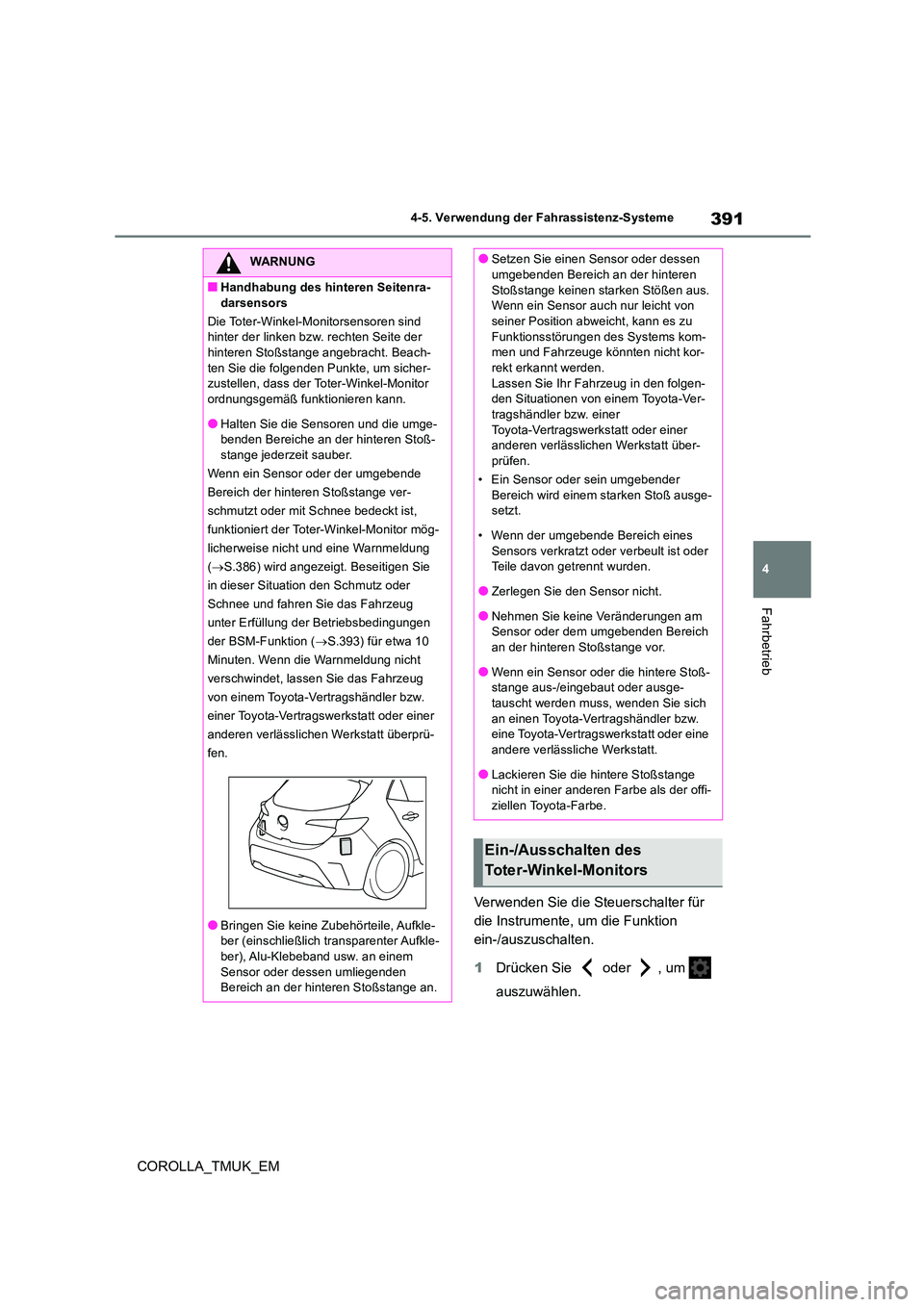

391
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Verwenden Sie die Steuerschalter für
die Instrumente, um die Funktion
ein-/auszuschalten.
1 Drücken Sie oder , um
auszuwählen.
WARNUNG
■Handhabung des hinteren Seitenra-
darsensors
Die Toter-Winkel-Monitorsensoren sind hinter der linken bzw. rechten Seite der hinteren Stoßstange angebracht. Beach-
ten Sie die folgenden Punkte, um sicher- zustellen, dass der Toter-Winkel-Monitor ordnungsgemäß funktionieren kann.
●Halten Sie die Sensoren und die umge-benden Bereiche an der hinteren Stoß-stange jederzeit sauber.
Wenn ein Sensor oder der umgebende
Bereich der hinteren Stoßstange ver-
schmutzt oder mit Schnee bedeckt ist,
funktioniert der Toter-Winkel-Monitor mög-
licherweise nicht und eine Warnmeldung
( S.386) wird angezeigt. Beseitigen Sie
in dieser Situation den Schmutz oder
Schnee und fahren Sie das Fahrzeug
unter Erfüllung der Betriebsbedingungen
der BSM-Funktion ( S.393) für etwa 10
Minuten. Wenn die Warnmeldung nicht
verschwindet, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
●Bringen Sie keine Zubehörteile, Aufkle- ber (einschließlich transparenter Aufkle-
ber), Alu-Klebeband usw. an einem Sensor oder dessen umliegenden Bereich an der hinteren Stoßstange an.
●Setzen Sie einen Sensor oder dessen umgebenden Bereich an der hinteren
Stoßstange keinen starken Stößen aus. Wenn ein Sensor auch nur leicht von seiner Position abweicht, kann es zu
Funktionsstörungen des Systems kom- men und Fahrzeuge könnten nicht kor-rekt erkannt werden.
Lassen Sie Ihr Fahrzeug in den folgen- den Situationen von einem Toyota-Ver-tragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt über-prüfen.
• Ein Sensor oder sein umgebender
Bereich wird einem starken Stoß ausge- setzt.
• Wenn der umgebende Bereich eines
Sensors verkratzt oder verbeult ist oder Teile davon getrennt wurden.
●Zerlegen Sie den Sensor nicht.
●Nehmen Sie keine Veränderungen am Sensor oder dem umgebenden Bereich an der hinteren Stoßstange vor.
●Wenn ein Sensor oder die hintere Stoß-stange aus-/eingebaut oder ausge-tauscht werden muss, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
●Lackieren Sie die hintere Stoßstange nicht in einer anderen Farbe als der offi-ziellen Toyota-Farbe.
Ein-/Ausschalten des
Toter-Winkel-Monitors

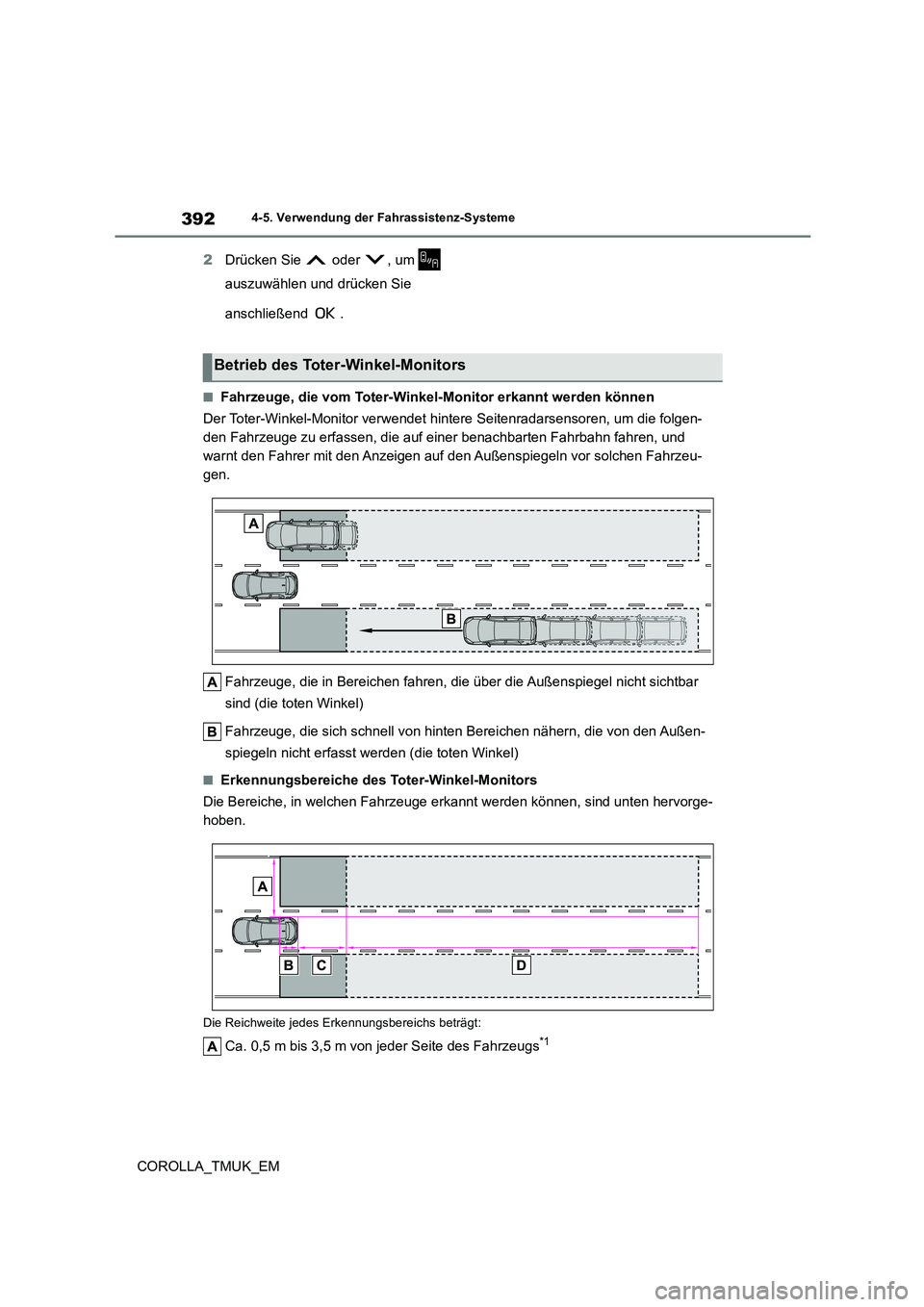

392
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
2Drücken Sie oder , um
auszuwählen und drücken Sie
anschließend .
■Fahrzeuge, die vom Toter-Winkel-Monitor erkannt werden können
Der Toter-Winkel-Monitor verwendet hintere Seitenradarsensoren, um die folgen-
den Fahrzeuge zu erfassen, die auf einer benachbarten Fahrbahn fahren, und
warnt den Fahrer mit den Anzeigen auf den Außenspiegeln vor solchen Fahrzeu-
gen.
Fahrzeuge, die in Bereichen fahren, die über die Außenspiegel nicht sichtbar
sind (die toten Winkel)
Fahrzeuge, die sich schnell von hinten Bereichen nähern, die von den Außen-
spiegeln nicht erfasst werden (die toten Winkel)
■Erkennungsbereiche des Toter-Winkel-Monitors
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervorge-
hoben.
Die Reichweite jedes Erkennungsbereichs beträgt:
Ca. 0,5 m bis 3,5 m von jeder Seite des Fahrzeugs*1
Betrieb des Toter-Winkel-Monitors

393
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Ca. 1 m vor der hinteren Stoßstange
Ca. 3 m von der hinteren Stoßstange
Ca. 3 m bis 60 m von der hinteren Stoßstange*2
*1: Der Bereich zwischen Fahrzeugseite und 0,5 m von der Fahrzeugseite entfernt kann nicht
erfasst werden.
*2: Je größer der Geschwindigkeitsunterschied zw ischen Ihrem und dem erfassten Fahrzeug,
desto weiter weg wird das Fahrzeug erfass t, und die Außenspiegelanzeige leuchtet auf
oder blinkt.
■Betriebsbedingungen des Toter-Win-
kel-Monitors
Der Toter-Winkel-Monitor ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt wer-den:
●Die Toter-Winkel-Monitor ist eingeschaltet.
●Der Schalthebel befindet sich nicht in Stel-lung R.
●Die Fahrzeuggeschwindigkeit ist größer als ca. 16 km/h.
■Der Toter-Winkel-Monitor erkennt in den folgenden Situationen ein Fahrzeug
Der Toter-Winkel-Monitor erfasst in den fol-
genden Situationen ein Fahrzeug im Erken- nungsbereich:
●Ein Fahrzeug in der Nebenspur überholt Ihr Fahrzeug.
●Sie überholen langsam ein Fahrzeug in einer benachbarten Spur.
●Ein weiteres Fahrzeug kommt beim Spur-wechsel in den Erkennungsbereich.
■Bedingungen, unter welchen der Toter-Winkel-Monitor kein Fahrzeug
erkennt
Der Toter-Winkel-Monitor ist nicht dafür kon- zipiert, die folgenden Arten von Fahrzeugen und/oder Gegenständen zu erkennen:
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●In entgegengesetzter Richtung fahrende Fahrzeuge
●Leitplanken, Mauern, Schilder, geparkte
Fahrzeuge und ähnliche stehende
Objekte*
●Nachfolgende Fahrzeuge in der gleichen
Spur*
●Fahrzeuge, die 2 Spuren neben Ihrem
Fahrzeug fahren*
●Fahrzeuge, die von Ihrem Fahrzeug
schnell überholt werden*
*: Abhängig von den Bedingungen kann ein
Fahrzeug und/oder Objekt erkannt werden.
■Bedingungen, unter welchen der Toter-Winkel-Monitor möglicherweise nicht ordnungsgemäß funktioniert
●In den folgenden Situationen erkennt der Toter-Winkel-Monitor Fahrzeuge mögli-
cherweise nicht richtig: • Wenn der Sensor auf grund eines starken Schlags auf den Sensor oder den umge-
benden Bereich falsch ausgerichtet ist • Wenn Schlamm, Schnee, Eis, ein Aufkle-ber usw. den Sensor oder den umgeben-
den Bereich an der hinteren Stoßstange bedecken• Beim Fahren auf einer Fahrbahnoberflä-
che, die aufgrund von stehendem Wasser nass ist während schlechten Wetters, z. B. Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge mit einem nur geringen Abstand zwischen den einzel-nen Fahrzeugen nähern
• Wenn der Abstand zwischen Ihrem Fahr- zeug und einem nachfolgenden Fahrzeug gering ist
• Bei einem erheblichen Geschwindigkeits- unterschied zwischen Ihrem Fahrzeug und dem Fahrzeug, das in den Erkennungsbe-
reich kommt • Wenn sich der Geschwindigkeitsunter-schied zwischen Ihrem Fahrzeug und

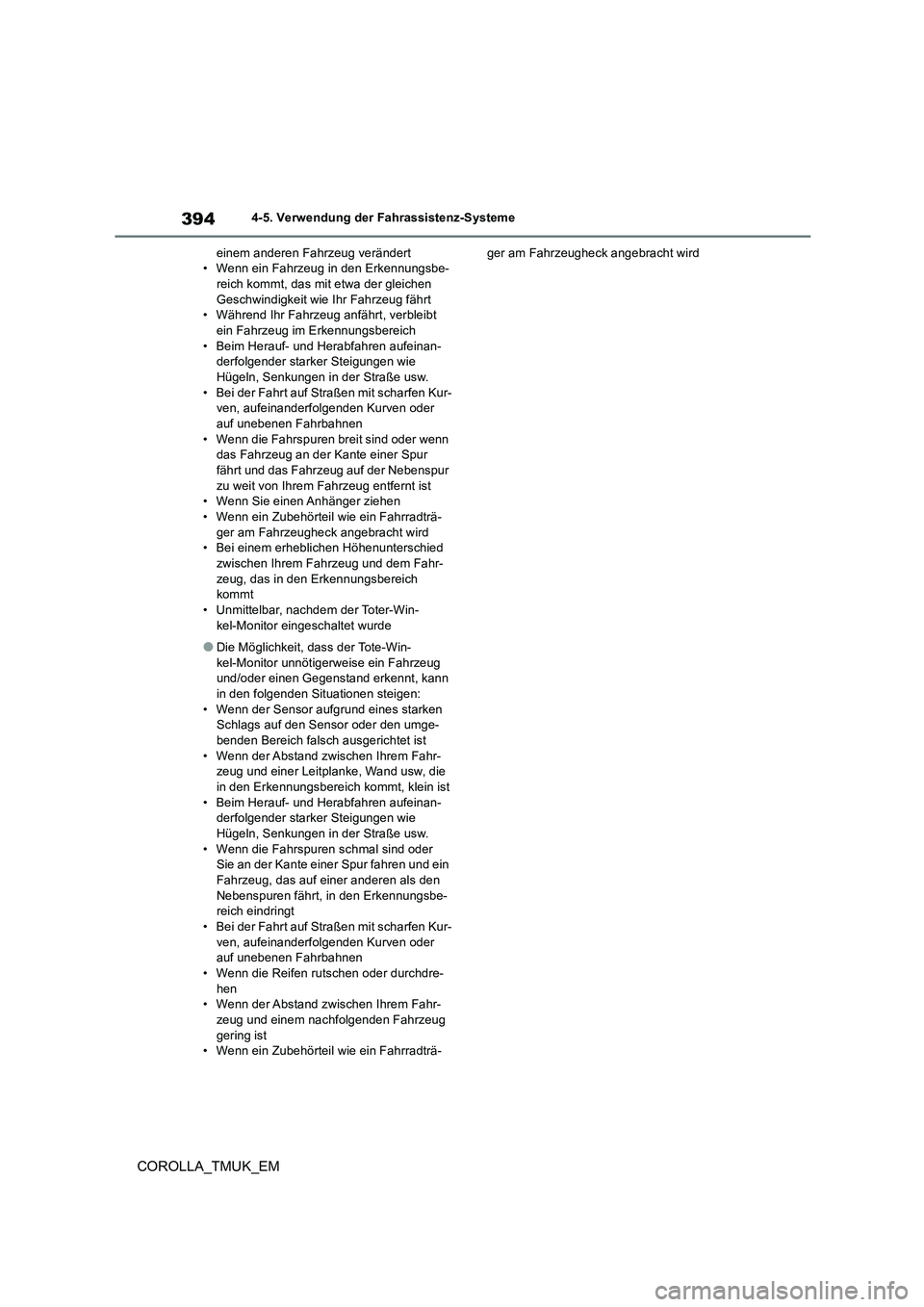

394
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
einem anderen Fahrzeug verändert • Wenn ein Fahrzeug in den Erkennungsbe-reich kommt, das mit etwa der gleichen
Geschwindigkeit wie Ihr Fahrzeug fährt • Während Ihr Fahrzeug anfährt, verbleibt ein Fahrzeug im Erkennungsbereich
• Beim Herauf- und Herabfahren aufeinan- derfolgender starker Steigungen wie Hügeln, Senkungen in der Straße usw.
• Bei der Fahrt auf Straßen mit scharfen Kur- ven, aufeinanderfolgenden Kurven oder auf unebenen Fahrbahnen
• Wenn die Fahrspuren breit sind oder wenn das Fahrzeug an der Kante einer Spur fährt und das Fahrzeug auf der Nebenspur
zu weit von Ihrem Fahrzeug entfernt ist • Wenn Sie einen Anhänger ziehen• Wenn ein Zubehörteil wie ein Fahrradträ-
ger am Fahrzeugheck angebracht wird • Bei einem erheblichen Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahr-
zeug, das in den Erkennungsbereich kommt• Unmittelbar, nachdem der Toter-Win-
kel-Monitor eingeschaltet wurde
●Die Möglichkeit, dass der Tote-Win-
kel-Monitor unnötigerweise ein Fahrzeug und/oder einen Gegenstand erkennt, kann in den folgenden Situationen steigen:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den umge-benden Bereich falsch ausgerichtet ist
• Wenn der Abstand zwischen Ihrem Fahr- zeug und einer Leitplanke, Wand usw, die in den Erkennungsbereich kommt, klein ist
• Beim Herauf- und Herabfahren aufeinan- derfolgender starker Steigungen wie Hügeln, Senkungen in der Straße usw.
• Wenn die Fahrspuren schmal sind oder Sie an der Kante einer Spur fahren und ein Fahrzeug, das auf einer anderen als den
Nebenspuren fährt, in den Erkennungsbe- reich eindringt• Bei der Fahrt auf Straßen mit scharfen Kur-
ven, aufeinanderfolgenden Kurven oder auf unebenen Fahrbahnen• Wenn die Reifen rutschen oder durchdre-
hen • Wenn der Abstand zwischen Ihrem Fahr-zeug und einem nachfolgenden Fahrzeug
gering ist • Wenn ein Zubehörteil wie ein Fahrradträ-
ger am Fahrzeugheck angebracht wird

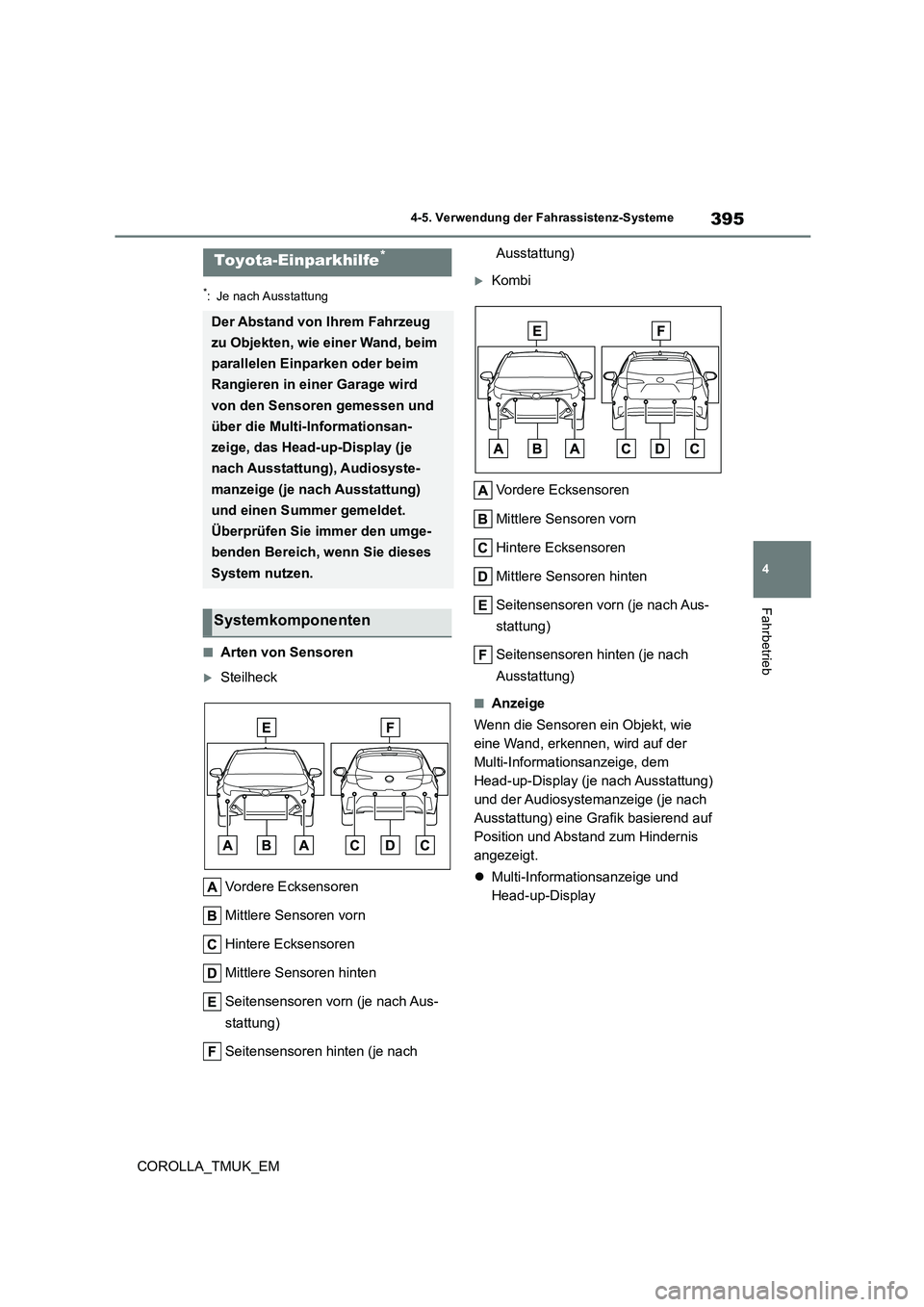

395
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
*: Je nach Ausstattung
■Arten von Sensoren
Steilheck
Vordere Ecksensoren
Mittlere Sensoren vorn
Hintere Ecksensoren
Mittlere Sensoren hinten
Seitensensoren vorn (je nach Aus-
stattung)
Seitensensoren hinten (je nach
Ausstattung)
Kombi
Vordere Ecksensoren
Mittlere Sensoren vorn
Hintere Ecksensoren
Mittlere Sensoren hinten
Seitensensoren vorn (je nach Aus-
stattung)
Seitensensoren hinten (je nach
Ausstattung)
■Anzeige
Wenn die Sensoren ein Objekt, wie
eine Wand, erkennen, wird auf der
Multi-Informationsanzeige, dem
Head-up-Display (je nach Ausstattung)
und der Audiosystemanzeige (je nach
Ausstattung) eine Grafik basierend auf
Position und Abstand zum Hindernis
angezeigt.
 Multi-Informationsanzeige und
Head-up-Display
Toyota-Einparkhilfe*
Der Abstand von Ihrem Fahrzeug
zu Objekten, wie einer Wand, beim
parallelen Einparken oder beim
Rangieren in einer Garage wird
von den Sensoren gemessen und
über die Multi-Informationsan-
zeige, das Head-up-Display (je
nach Ausstattung), Audiosyste-
manzeige (je nach Ausstattung)
und einen Summer gemeldet.
Überprüfen Sie immer den umge-
benden Bereich, wenn Sie dieses
System nutzen.
Systemkomponenten

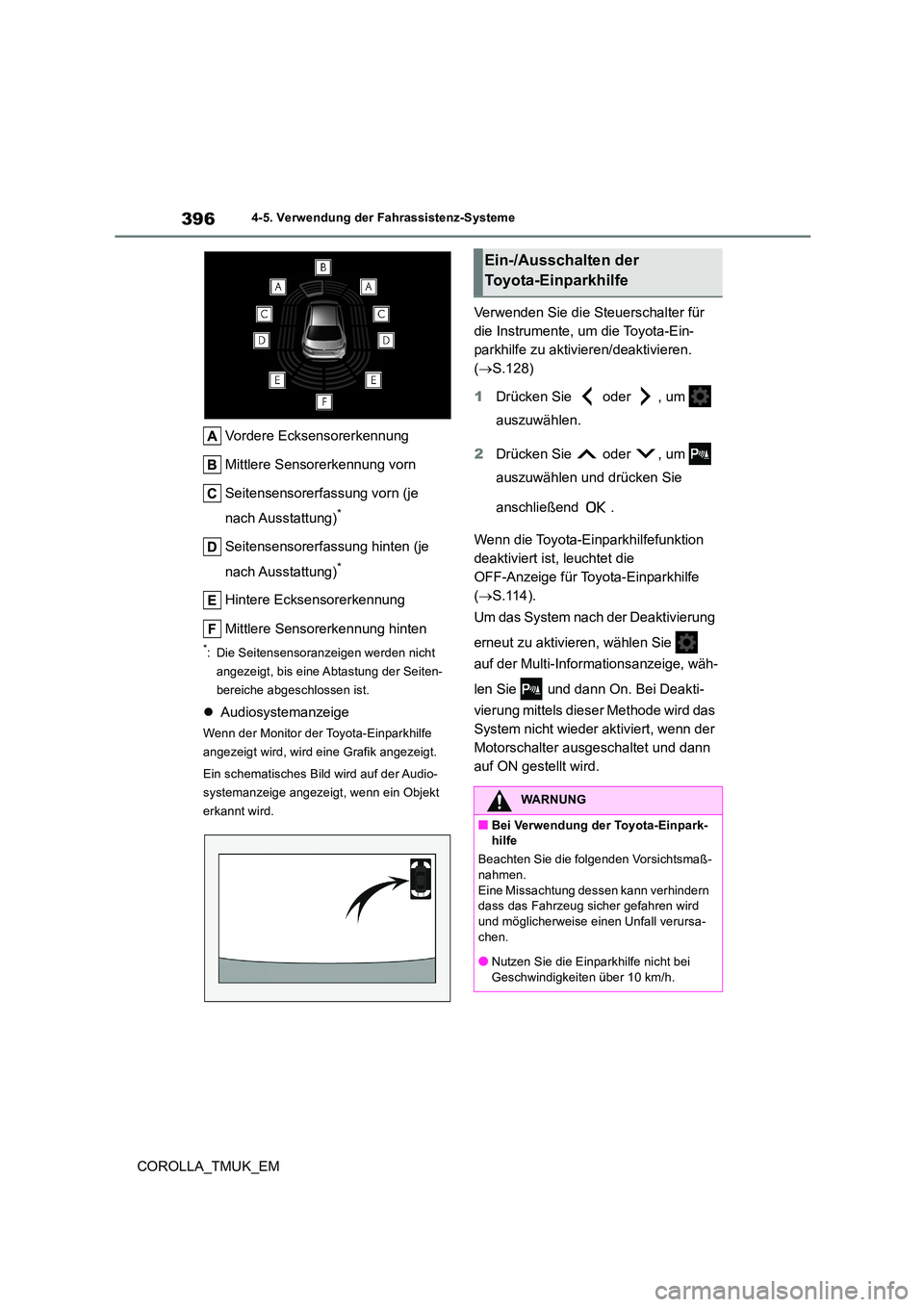

396
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Vordere Ecksensorerkennung
Mittlere Sensorerkennung vorn
Seitensensorerfassung vorn (je
nach Ausstattung)*
Seitensensorerfassung hinten (je
nach Ausstattung)*
Hintere Ecksensorerkennung
Mittlere Sensorerkennung hinten
*: Die Seitensensoranzeigen werden nicht
angezeigt, bis eine Abtastung der Seiten-
bereiche abgeschlossen ist.
 Audiosystemanzeige
Wenn der Monitor der Toyota-Einparkhilfe
angezeigt wird, wird eine Grafik angezeigt.
Ein schematisches Bild wird auf der Audio-
systemanzeige angezeigt, wenn ein Objekt
erkannt wird.
Verwenden Sie die Steuerschalter für
die Instrumente, um die Toyota-Ein-
parkhilfe zu aktivieren/deaktivieren.
( S.128)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
auszuwählen und drücken Sie
anschließend .
Wenn die Toyota-Einparkhilfefunktion
deaktiviert ist, leuchtet die
OFF-Anzeige für Toyota-Einparkhilfe
( S.114).
Um das System nach der Deaktivierung
erneut zu aktivieren, wählen Sie
auf der Multi-Informationsanzeige, wäh-
len Sie und dann On. Bei Deakti-
vierung mittels dieser Methode wird das
System nicht wieder aktiviert, wenn der
Motorschalter ausgeschaltet und dann
auf ON gestellt wird.
Ein-/Ausschalten der
Toyota-Einparkhilfe
WARNUNG
■Bei Verwendung der Toyota-Einpark- hilfe
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann verhindern dass das Fahrzeug sicher gefahren wird
und möglicherweise einen Unfall verursa- chen.
●Nutzen Sie die Einparkhilfe nicht bei
Geschwindigkeiten über 10 km/h.

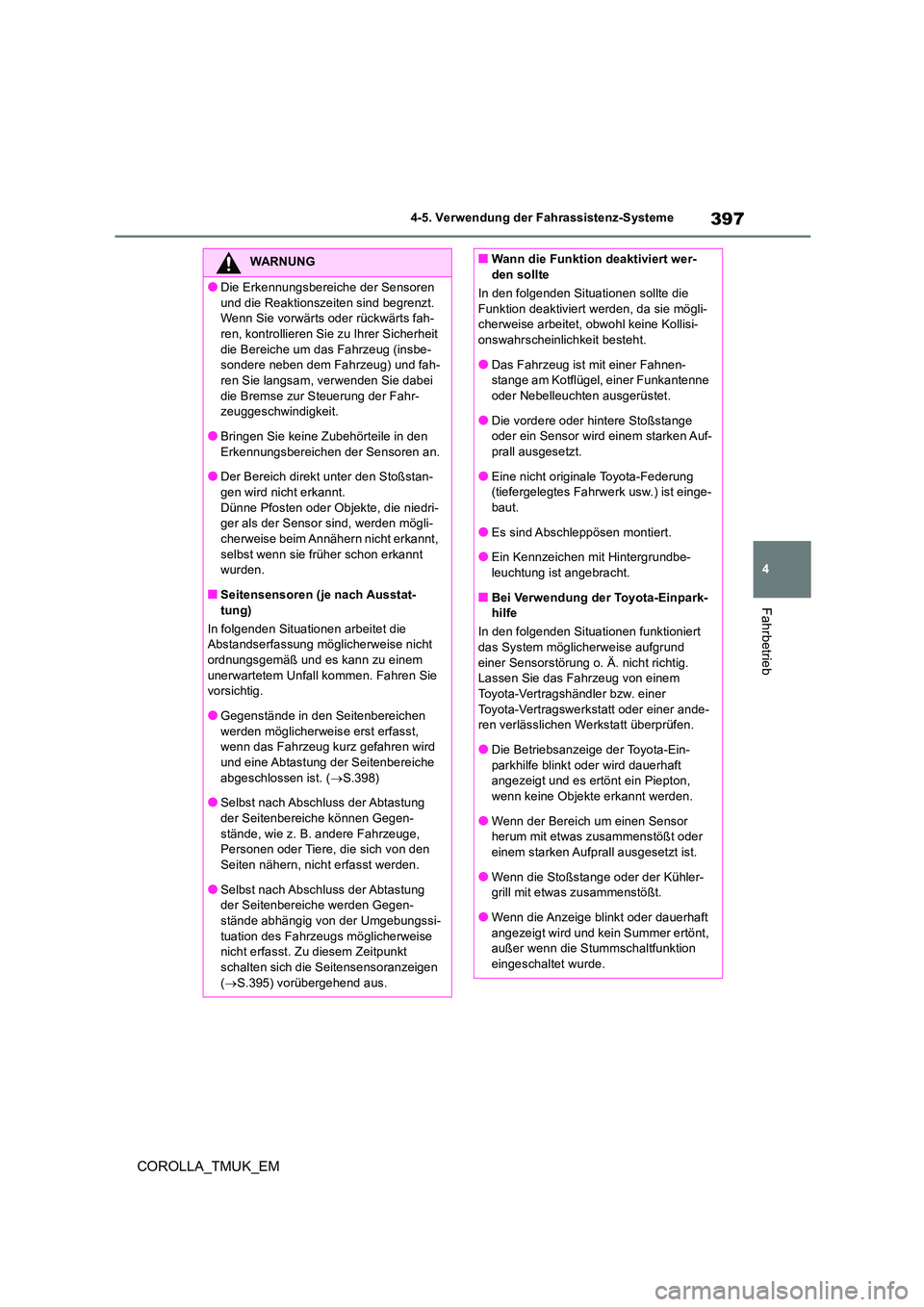

397
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
WARNUNG
●Die Erkennungsbereiche der Sensoren
und die Reaktionszeiten sind begrenzt. Wenn Sie vorwärts oder rückwärts fah-ren, kontrollieren Sie zu Ihrer Sicherheit
die Bereiche um das Fahrzeug (insbe- sondere neben dem Fa hrzeug) und fah- ren Sie langsam, verwenden Sie dabei
die Bremse zur Steuerung der Fahr- zeuggeschwindigkeit.
●Bringen Sie keine Zubehörteile in den
Erkennungsbereichen der Sensoren an.
●Der Bereich direkt unter den Stoßstan- gen wird nicht erkannt.
Dünne Pfosten oder Objekte, die niedri- ger als der Sensor sind, werden mögli- cherweise beim Annäher n nicht erkannt,
selbst wenn sie früher schon erkannt wurden.
■Seitensensoren (je nach Ausstat-
tung)
In folgenden Situationen arbeitet die Abstandserfassung möglicherweise nicht ordnungsgemäß und es kann zu einem
unerwartetem Unfall kommen. Fahren Sie vorsichtig.
●Gegenstände in den Seitenbereichen werden möglicherweis e erst erfasst, wenn das Fahrzeug kurz gefahren wird
und eine Abtastung der Seitenbereiche abgeschlossen ist. ( S.398)
●Selbst nach Abschluss der Abtastung
der Seitenbereiche können Gegen- stände, wie z. B. andere Fahrzeuge, Personen oder Tiere, die sich von den
Seiten nähern, nicht erfasst werden.
●Selbst nach Abschluss der Abtastung der Seitenbereiche werden Gegen-
stände abhängig von der Umgebungssi- tuation des Fahrzeugs möglicherweise nicht erfasst. Zu diesem Zeitpunkt
schalten sich die Seitensensoranzeigen ( S.395) vorübergehend aus.
■Wann die Funktion deaktiviert wer- den sollte
In den folgenden Situationen sollte die
Funktion deaktiviert werden, da sie mögli- cherweise arbeitet, obwohl keine Kollisi-onswahrscheinlichkeit besteht.
●Das Fahrzeug ist mit einer Fahnen-stange am Kotflügel, einer Funkantenne oder Nebelleuchten ausgerüstet.
●Die vordere oder hintere Stoßstange oder ein Sensor wird einem starken Auf-prall ausgesetzt.
●Eine nicht originale Toyota-Federung (tiefergelegtes Fahrwerk usw.) ist einge-baut.
●Es sind Abschleppösen montiert.
●Ein Kennzeichen mit Hintergrundbe-leuchtung ist angebracht.
■Bei Verwendung der Toyota-Einpark-hilfe
In den folgenden Situationen funktioniert das System möglicherweise aufgrund
einer Sensorstörung o. Ä. nicht richtig. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt überprüfen.
●Die Betriebsanzeige der Toyota-Ein-
parkhilfe blinkt oder wird dauerhaft angezeigt und es ertönt ein Piepton, wenn keine Objekte erkannt werden.
●Wenn der Bereich um einen Sensor herum mit etwas zusammenstößt oder einem starken Aufprall ausgesetzt ist.
●Wenn die Stoßstange oder der Kühler-grill mit etwas zusammenstößt.
●Wenn die Anzeige blinkt oder dauerhaft
angezeigt wird und kein Summer ertönt, außer wenn die Stummschaltfunktion eingeschaltet wurde.

398
COROLLA_TMUK_EM

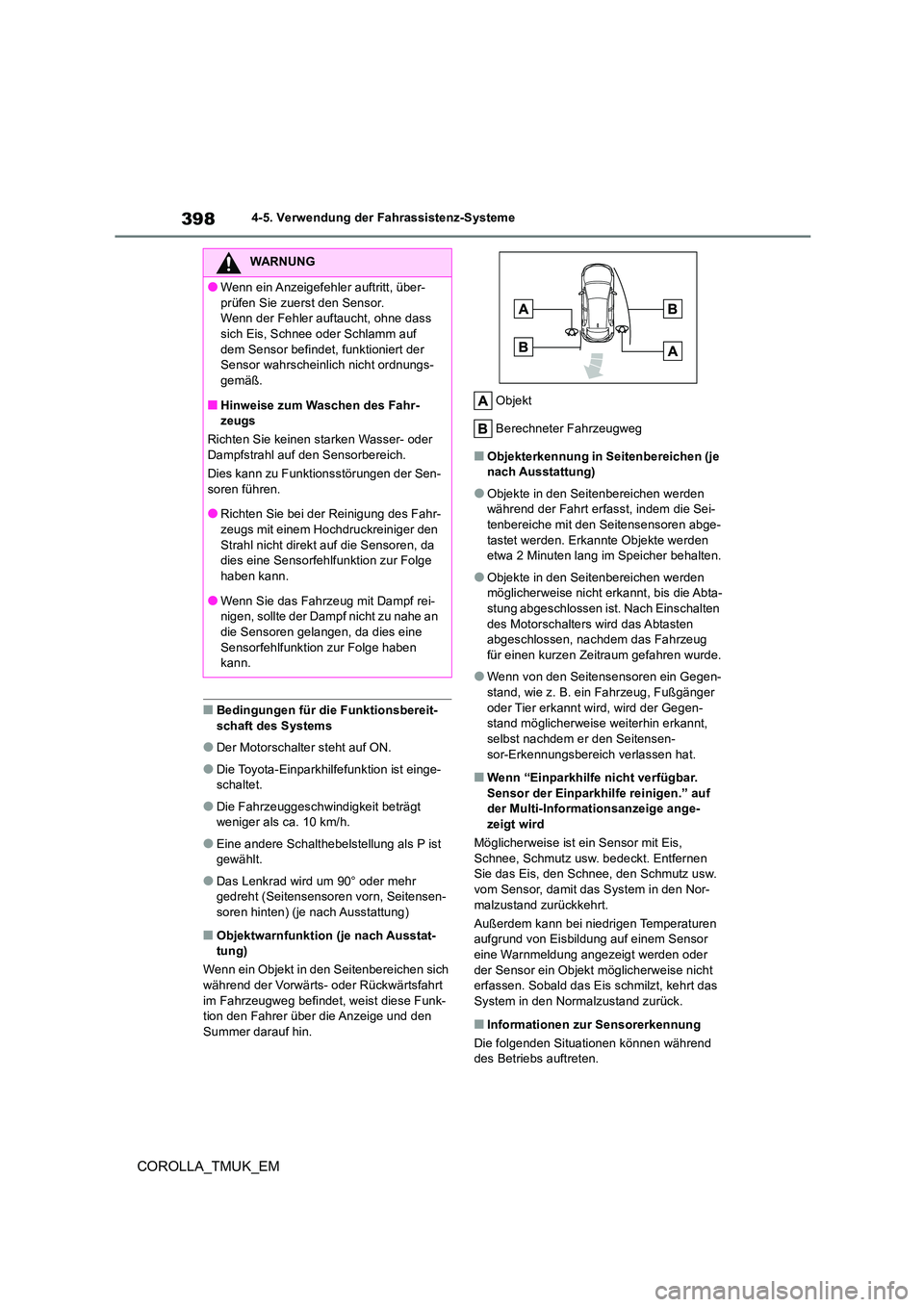

4-5. Verwendung der Fahrassistenz-Systeme
■Bedingungen für die Funktionsbereit-
schaft des Systems
●Der Motorschalter steht auf ON.
●Die Toyota-Einparkhilfefunktion ist einge- schaltet.
●Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 10 km/h.
●Eine andere Schalthebelstellung als P ist gewählt.
●Das Lenkrad wird um 90° oder mehr gedreht (Seitensensoren vorn, Seitensen-
soren hinten) (je nach Ausstattung)
■Objektwarnfunktion (je nach Ausstat- tung)
Wenn ein Objekt in den Seitenbereichen sich während der Vorwärts- oder Rückwärtsfahrt
im Fahrzeugweg befindet, weist diese Funk- tion den Fahrer über die Anzeige und den Summer darauf hin.
Objekt
Berechneter Fahrzeugweg
■Objekterkennung in Seitenbereichen (je nach Ausstattung)
●Objekte in den Seitenbereichen werden während der Fahrt erfasst, indem die Sei-tenbereiche mit den Seitensensoren abge-
tastet werden. Erkannte Objekte werden etwa 2 Minuten lang im Speicher behalten.
●Objekte in den Seitenbereichen werden möglicherweise nicht erkannt, bis die Abta-stung abgeschlossen ist. Nach Einschalten
des Motorschalters wird das Abtasten abgeschlossen, nachdem das Fahrzeug für einen kurzen Zeitraum gefahren wurde.
●Wenn von den Seitensensoren ein Gegen-stand, wie z. B. ein Fahrzeug, Fußgänger
oder Tier erkannt wird, wird der Gegen- stand möglicherweise weiterhin erkannt, selbst nachdem er den Seitensen-
sor-Erkennungsbereich verlassen hat.
■Wenn “Einparkhilfe nicht verfügbar. Sensor der Einparkhilfe reinigen.” auf der Multi-Informationsanzeige ange-
zeigt wird
Möglicherweise ist ein Sensor mit Eis, Schnee, Schmutz usw. bedeckt. Entfernen Sie das Eis, den Schnee, den Schmutz usw.
vom Sensor, damit das System in den Nor- malzustand zurückkehrt.
Außerdem kann bei niedrigen Temperaturen aufgrund von Eisbildung auf einem Sensor
eine Warnmeldung angezeigt werden oder der Sensor ein Objekt möglicherweise nicht erfassen. Sobald das Eis schmilzt, kehrt das
System in den Normalzustand zurück.
■Informationen zur Sensorerkennung
Die folgenden Situationen können während des Betriebs auftreten.
WARNUNG
●Wenn ein Anzeigefehler auftritt, über-
prüfen Sie zuerst den Sensor. Wenn der Fehler auftaucht, ohne dass sich Eis, Schnee oder Schlamm auf
dem Sensor befindet , funktioniert der Sensor wahrscheinlich nicht ordnungs-gemäß.
■Hinweise zum Waschen des Fahr-zeugs
Richten Sie keinen starken Wasser- oder Dampfstrahl auf den Sensorbereich.
Dies kann zu Funktionsstörungen der Sen-
soren führen.
●Richten Sie bei der Reinigung des Fahr- zeugs mit einem Ho chdruckreiniger den
Strahl nicht direkt auf die Sensoren, da dies eine Sensorfehlfunktion zur Folge haben kann.
●Wenn Sie das Fahrzeug mit Dampf rei-nigen, sollte der Dampf nicht zu nahe an die Sensoren gelangen, da dies eine
Sensorfehlfunktion zur Folge haben kann.

399
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
●Die Sensoren können unter Umständen nur Objekte erkennen, die sich in der Nähe der vorderen und hinteren Stoßstangen
befinden.
●Abhängig von der Form des Objekts und
anderen Faktoren kann sich der Erken- nungsabstand verkürzen oder die Erken-nung ist unmöglich.
●Wenn sich ein Gegenstand extrem nah am Sensor befindet, wird er möglicherweise
nicht erkannt.
●Es gibt eine kurze Verzögerung zwischen
der Objekterkennung und der Anzeige. Selbst bei niedrigen Geschwindigkeiten besteht die Möglichkeit, dass das Objekt in
die Sensorerkennungsbereiche gelangt, bevor die Anzeige eingeblendet wird und der Warnton ertönt.
●Aufgrund der Lautstärke des Audiosy-stems oder des Luftstromgeräuschs der
Klimaanlage ist es unter Umständen schwierig, den Summer zu hören.
●Der Summer ist möglicherweise schwer zu hören, wenn Summer anderer Systeme in Betrieb sind.
■Bedingungen, unter welchen die Funk-
tion möglicherweise nicht ordnungsge- mäß funktioniert
Bestimmte Zustände des Fahrzeugs und Bedingungen in der Umgebung können die
Fähigkeit eines Sensors beeinträchtigen, Objekte richtig zu erkennen. Eine Reihe von Beispielen hierfür ist unten aufgeführt.
●Ein Sensor ist mit Schmutz, Schnee oder Eis bedeckt. (Reinigen der Sensoren löst
dieses Problem.)
●Ein Sensor ist eingefr oren. (Auftauen des
Bereichs löst dieses Problem.) Bei besonders kalter Witterung, wenn ein Sensor eingefroren ist, wird die Sensoran-
zeige möglicherweise nicht normal ange- zeigt oder Objekte, wie eine Wand, werden möglicherweise nicht erkannt.
●Ein Sensor ist irgendwie abgedeckt.
●Wenn ein Sensor oder der Bereich um einen Sensor extrem heiß oder kalt ist.
●Auf extrem unebener Fahrbahn, auf einer Steigung, auf Schotter oder auf Gras.
●In der Umgebung des Fahrzeugs befinden sich Geräuschquellen wie Fahrzeughupen, Motorradmotoren, Druckluftbremsen gro-
ßer Fahrzeuge oder andere starke Geräuschquellen, die Ultraschallwellen aussenden.
●In der Nähe befindet sich ein anderes mit Einparkhilfesensoren ausgestattetes Fahr-
zeug.
●Ein Sensor ist mit Spritzwasser oder
Regentropfen bedeckt.
●Wenn ein Sensor von einer großen Menge
Wasser getroffen wird, wie z. B. beim Fah- ren auf überfluteten Straßen.
●Wenn das Fahrzeug stark geneigt ist.
●Das Fahrzeug nähert sich einem hohen
oder gewölbten Bordstein.
●Wenn Objekte zu nah an den Sensor her-
ankommen.
■Objekte, die möglicherweise nicht rich- tig erkannt werden
Die Form des Objekts kann verhindern, dass der Sensor das Hindernis erkennt. Seien Sie
bei den folgenden Objekten besonders auf- merksam:
●Drähte, Zäune, Seile usw.
●Baumwolle, Schnee und andere Stoffe, die
Schallwellen absorbieren
●Scharfkantige Gegenstände
●Niedrige Objekte
●Hohe Objekte mit Überständen in Richtung zu Ihrem Fahrzeug
Personen werden möglicherweise nicht erkannt, wenn sie bestimmte Arten von Klei-
dung tragen.

400
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme

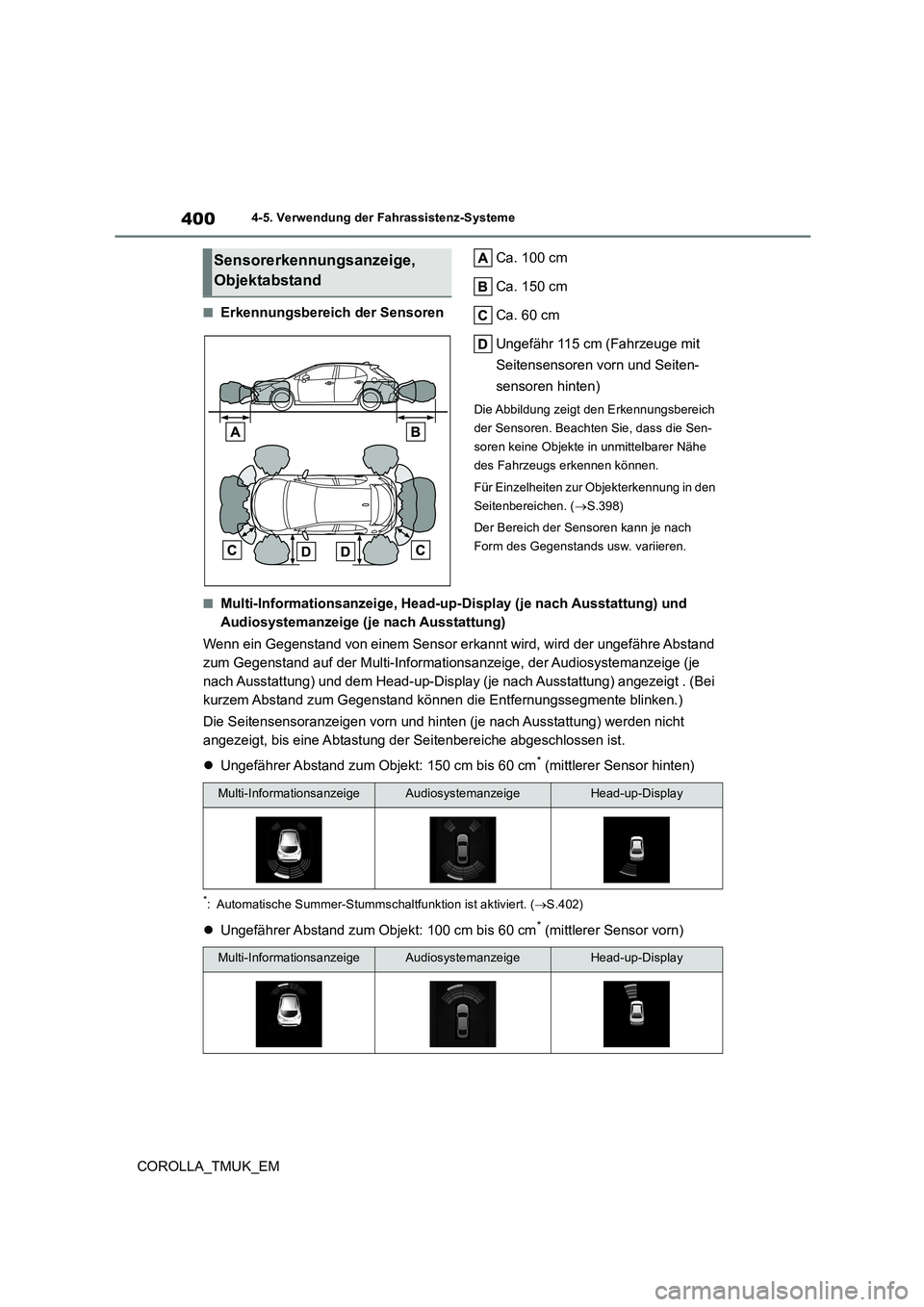

■Erkennungsbereich der Sensoren
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Ungefähr 115 cm (Fahrzeuge mit
Seitensensoren vorn und Seiten-
sensoren hinten)
Die Abbildung zeigt den Erkennungsbereich
der Sensoren. Beachten Sie, dass die Sen-
soren keine Objekte in unmittelbarer Nähe
des Fahrzeugs erkennen können.
Für Einzelheiten zur Objekterkennung in den
Seitenbereichen. ( S.398)
Der Bereich der Sensoren kann je nach
Form des Gegenstands usw. variieren.
■Multi-Informationsanzeige, Head-up-Display (je nach Ausstattung) und
Audiosystemanzeige (je nach Ausstattung)
Wenn ein Gegenstand von einem Sensor erkannt wird, wird der ungefähre Abstand
zum Gegenstand auf der Multi-Informationsanzeige, der Audiosystemanzeige (je
nach Ausstattung) und dem Head-up-Display (je nach Ausstattung) angezeigt . (Bei
kurzem Abstand zum Gegenstand können die Entfernungssegmente blinken.)
Die Seitensensoranzeigen vorn und hinten (je nach Ausstattung) werden nicht
angezeigt, bis eine Abtastung der Seitenbereiche abgeschlossen ist.
 Ungefährer Abstand zum Objekt: 150 cm bis 60 cm* (mittlerer Sensor hinten)
*: Automatische Summer-Stummschaltfunktion ist aktiviert. (S.402)
Ungefährer Abstand zum Objekt: 100 cm bis 60 cm* (mittlerer Sensor vorn)
Sensorerkennungsanzeige,
Objektabstand
Multi-InformationsanzeigeAudiosystemanzeigeHead-up-Display
Multi-InformationsanzeigeAudiosystemanzeigeHead-up-Display
