TOYOTA COROLLA HATCHBACK 2019 Betriebsanleitungen (in German)

411
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
ist
Motorleistung
Bremskraft
Zeit
Steuerung zur Begrenzung der Motorleistung nimmt den Betrieb auf
Das System stellt fest, dass die Wahrscheinlichkeit einer Kollision mit dem
erfassten Objekt hoch ist
Reduzierte Motorleistung
Beispiel: Multi-Informationsanzeige: “BREMSEN!”
 Abbildung 3: Wenn die Bremssteuerung in Betrieb ist
Motorleistung

412
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme

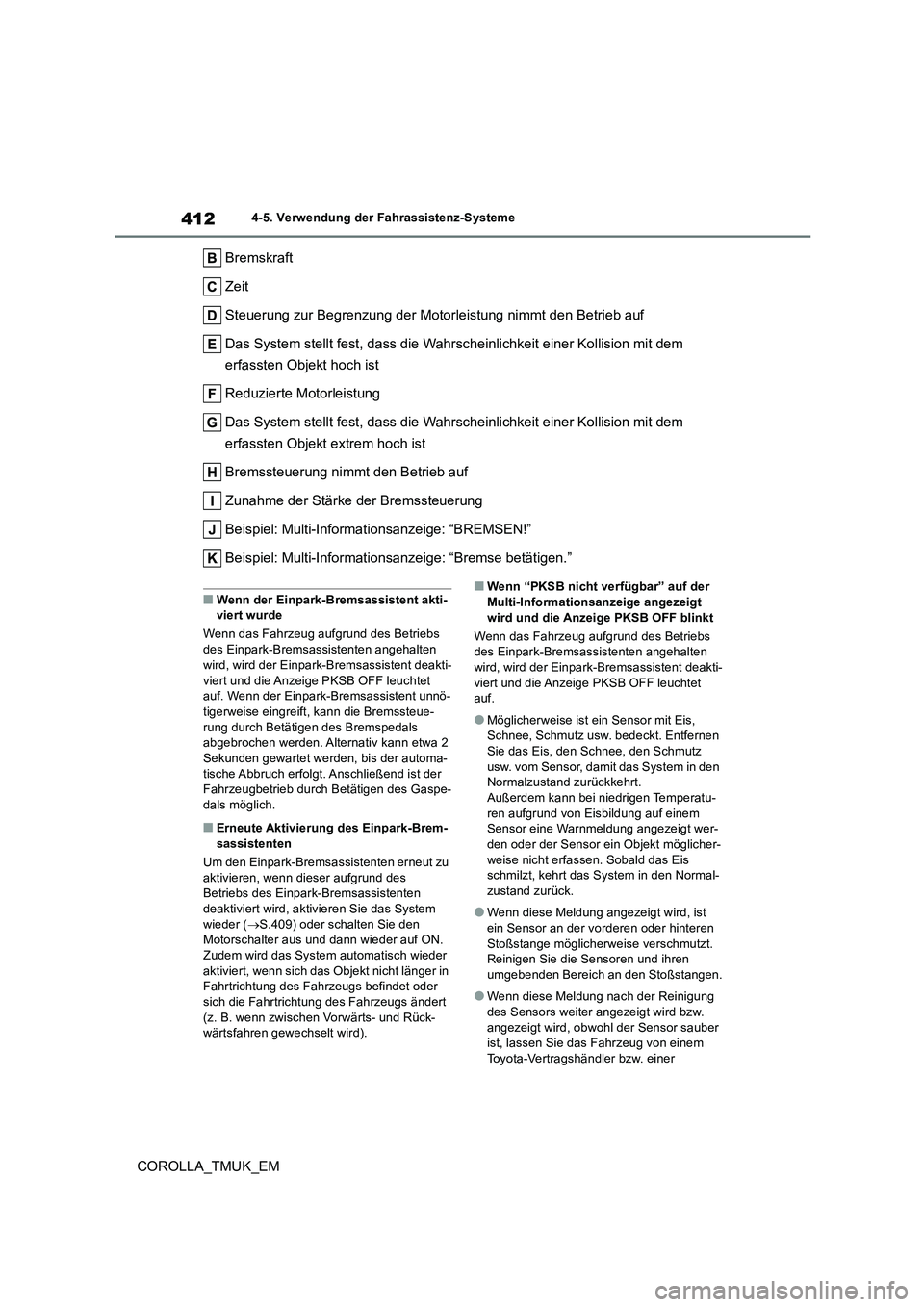

Bremskraft
Zeit
Steuerung zur Begrenzung der Motorleistung nimmt den Betrieb auf
Das System stellt fest, dass die Wahrscheinlichkeit einer Kollision mit dem
erfassten Objekt hoch ist
Reduzierte Motorleistung
Das System stellt fest, dass die Wahrscheinlichkeit einer Kollision mit dem
erfassten Objekt extrem hoch ist
Bremssteuerung nimmt den Betrieb auf
Zunahme der Stärke der Bremssteuerung
Beispiel: Multi-Informationsanzeige: “BREMSEN!”
Beispiel: Multi-Informationsanzeige: “Bremse betätigen.”
■Wenn der Einpark-Bremsassistent akti- viert wurde
Wenn das Fahrzeug aufgrund des Betriebs
des Einpark-Bremsassistenten angehalten wird, wird der Einpark-Bremsassistent deakti-
viert und die Anzeige PKSB OFF leuchtet auf. Wenn der Einpark-Bremsassistent unnö-tigerweise eingreift, kann die Bremssteue-
rung durch Betätigen des Bremspedals abgebrochen werden. Alternativ kann etwa 2 Sekunden gewartet werden, bis der automa-
tische Abbruch erfolgt. Anschließend ist der Fahrzeugbetrieb durch Betätigen des Gaspe-dals möglich.
■Erneute Aktivierung des Einpark-Brem-
sassistenten
Um den Einpark-Bremsassistenten erneut zu aktivieren, wenn dieser aufgrund des Betriebs des Einpark-Bremsassistenten
deaktiviert wird, aktivieren Sie das System wieder ( S.409) oder schalten Sie den Motorschalter aus und dann wieder auf ON.
Zudem wird das System automatisch wieder aktiviert, wenn sich das Objekt nicht länger in Fahrtrichtung des Fahrzeugs befindet oder
sich die Fahrtrichtung des Fahrzeugs ändert (z. B. wenn zwischen Vorwärts- und Rück-wärtsfahren gewechselt wird).
■Wenn “PKSB nicht verfügbar” auf der
Multi-Informationsanzeige angezeigt wird und die Anzeige PKSB OFF blinkt
Wenn das Fahrzeug aufgrund des Betriebs des Einpark-Bremsassistenten angehalten
wird, wird der Einpark-Bremsassistent deakti- viert und die Anzeige PKSB OFF leuchtet auf.
●Möglicherweise ist ein Sensor mit Eis, Schnee, Schmutz usw. bedeckt. Entfernen
Sie das Eis, den Schnee, den Schmutz usw. vom Sensor, damit das System in den Normalzustand zurückkehrt.
Außerdem kann bei niedrigen Temperatu- ren aufgrund von Eisbildung auf einem Sensor eine Warnmeldung angezeigt wer-
den oder der Sensor ein Objekt möglicher- weise nicht erfassen. Sobald das Eis schmilzt, kehrt das System in den Normal-
zustand zurück.
●Wenn diese Meldung angezeigt wird, ist
ein Sensor an der vo rderen oder hinteren Stoßstange möglicherweise verschmutzt. Reinigen Sie die Sensoren und ihren
umgebenden Bereich an den Stoßstangen.
●Wenn diese Meldung nach der Reinigung
des Sensors weiter angezeigt wird bzw. angezeigt wird, obwohl der Sensor sauber ist, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer

413
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt überprüfen.
●Möglicherweise wurde nach dem Abklem-men und erneuten Anschließen einer Klemme der Batterie keine Initialisierung
durchgeführt. Initialisieren Sie das System. ( S.413)Wenn die Meldung auch nach der Initiali-
sierung weiter angezeigt wird, lassen Sie das Fahrzeug von einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt überprüfen.
■Wenn eine Batterieklemme abge-klemmt und wieder angeschlossen
wurde
Das System muss initialisiert werden. Um das System zu initialisieren, fahren Sie das Fahrzeug 5 Sekunden oder mehr geradeaus
mit einer Geschwindigkeit von etwa 35 km/h oder mehr. Bei Fahrzeugen mit dem Ein-park-Bremsassistenten drehen Sie zusätzlich
das Lenkrad bei stehendem Fahrzeug voll- ständig nach links und rechts.

414
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
*: Je nach Ausstattung
Diese Funktion erfolgt in Situationen, wie z. B. den folgenden, wenn ein Objekt in
Fahrtrichtung des Fahrzeugs erkannt wird.
■Wenn beim Fahren mit niedriger Geschwindigkeit das Bremspedal nicht
betätigt bzw. verspätet betätigt wird
Einpark-Bremsassistent (statische Objekte)*
Wenn die Sensoren ein statisches Objekt, wie z. B. eine Wand, in Fahrtrich-
tung des Fahrzeugs erkennen und das System feststellt, dass die Gefahr
einer Kollision besteht, da sich das Fahrzeug aufgrund versehentlicher Gas-
pedalbetätigung plötzlich nach vorne bewegt, sich das Fahrzeug aufgrund
einer falsch gewählten Schalthebelstellung in eine unbeabsichtigte Rich-
tung bewegt oder beim Parken bzw. Fahren mit niedriger Geschwindigkeit,
greift das System ein, um die Kollision mit dem statischen Objekt abzumin-
dern und den resultierenden Schaden zu reduzieren.
Beispiele für die Funktion

415
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

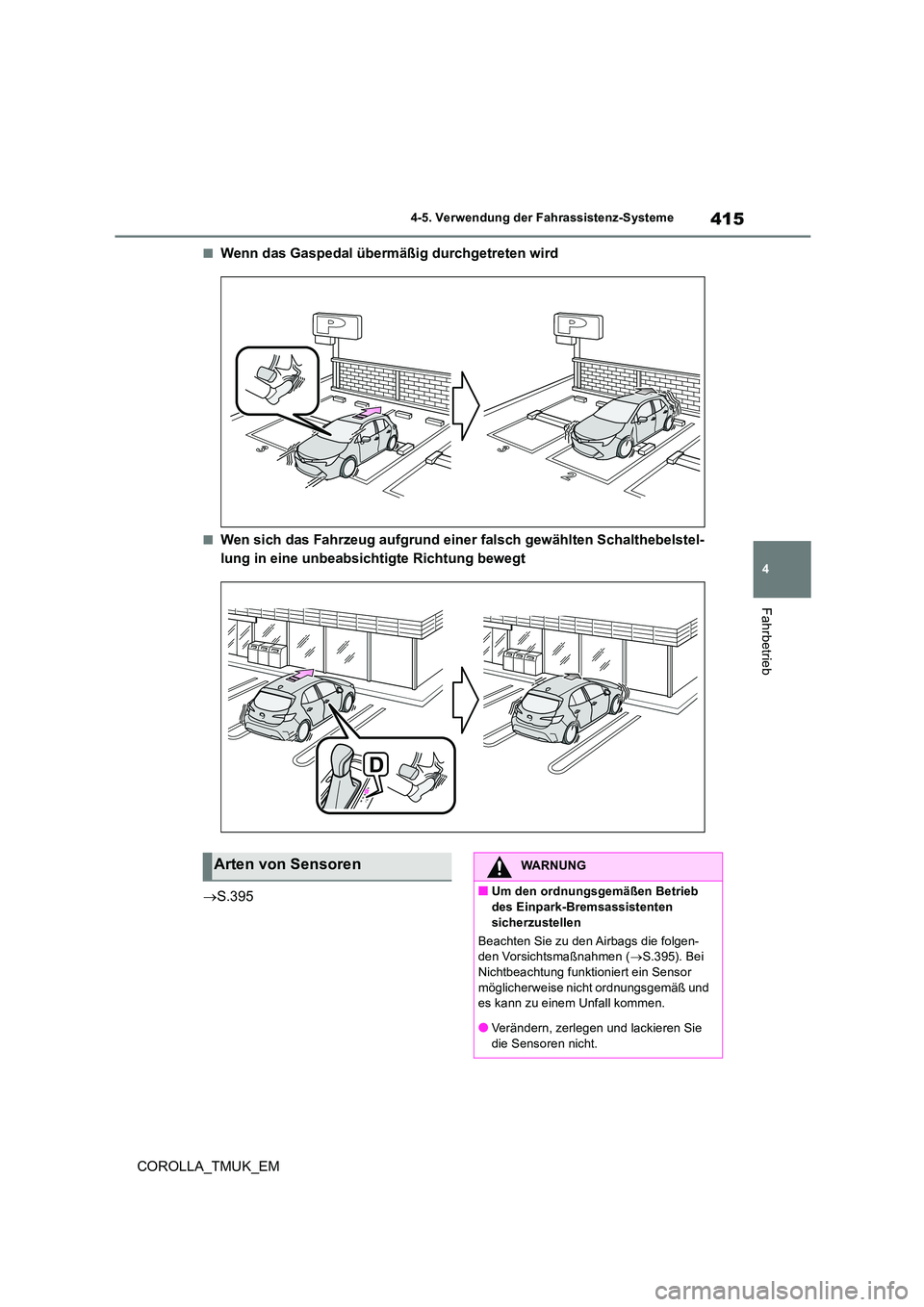

■Wenn das Gaspedal übermäßig durchgetreten wird
■Wen sich das Fahrzeug aufgrund einer falsch gewählten Schalthebelstel-
lung in eine unbeabsichtigte Richtung bewegt
 S.395
Arten von SensorenWARNUNG
■Um den ordnungsgemäßen Betrieb
des Einpark-Bremsassistenten sicherzustellen
Beachten Sie zu den Airbags die folgen- den Vorsichtsmaßnahmen ( S.395). Bei
Nichtbeachtung funktioniert ein Sensor möglicherweise nicht ordnungsgemäß und es kann zu einem Unfall kommen.
●Verändern, zerlegen und lackieren Sie die Sensoren nicht.

416
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
■Der Einpark-Bremsassistent (statische Objekte) greift in den folgenden Fällen ein
Die Funktion arbeitet, wenn die Anzeige
PKSB OFF nicht leuchtet oder blinkt ( S.113, 114) und die folgenden Bedingun- gen alle erfüllt werden:
●Steuerung zur Begrenzung der Motorlei-stung
WARNUNG
●Ersetzen Sie einen Sensor nicht gegen
ein Bauteil, das kein Originalteil ist.
●Setzen Sie einen Sensor und dessen Umgebung keinen starken Stößen aus.
●Beschädigen Sie die Sensoren nicht und halten Sie sie stets sauber.
●Wenn der Bereich um einen Radarsen-
sor einem Aufprall ausgesetzt wird, arbeitet das System aufgrund einer Sensorfehlfunktion möglicherweise
nicht ordnungsgemäß. Lassen Sie das Fahrzeug von einem Toyota-Vertrags-händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt überprüfen.
■Umgang mit der Aufhängung
Verändern Sie nicht die Aufhängung, da
Änderungen an der Höhe und der Neigung des Fahrzeugs dazu führen können, dass die Sensoren Objekte nicht richtig erfas-
sen oder das System nicht arbeitet bzw. der Betrieb unnötigerweise erfolgt.
■Wenn der Einpark-Bremsassistent
(statische Objekte) unnötigerweise eingreift, z. B. an Bahnübergängen
Bei einem unnötigen Eingreifen des Ein-
park-Bremsassistenten (statische Objekte), z. B. an Bahnübergängen, wird die Bremssteuerung nach etwa 2 Sekun-
den abgebrochen und Sie können weiter- fahren und den Bereich verlassen. Sie können die Bremssteuerung auch durch
Betätigung des Bremspedals abbrechen. Wenn Sie das Gaspedal nach Abbruch der Bremssteuerung betätigen, können Sie
weiterfahren und den Bereich verlassen.
■Hinweise zum Waschen des Fahr- zeugs
Richten Sie keinen starken Wasser- oder
Dampfstrahl auf den Sensorbereich.
Dies kann zu Funktionsstörungen der Sen- soren führen.
●Richten Sie bei der Reinigung des Fahr-zeugs mit einem Hochdruckreiniger den
Strahl nicht direkt auf die Sensoren, da dies eine Sensorfehlfunktion zur Folge haben kann.
●Wenn Sie das Fahrzeug mit Dampf rei-nigen, sollte der Dampf nicht zu nahe an die Sensoren gelangen, da dies eine
Sensorfehlfunktion zur Folge haben kann.
■Wann der Einpark-Bremsassistent
deaktiviert werden sollte
Deaktivieren Sie den Einpark-Bremsassi- stenten in folgenden Situationen, da das System eingreifen könnte, obwohl keine
Kollisionswahrscheinlichkeit besteht.
●Bei der Überprüfung des Fahrzeugs mit einem Rollenprüfstand, Fahrleistungs-
prüfstand oder Laufrollen
●Wenn das Fahrzeug auf ein Boot, einen Lastwagen oder ein anderes Transport-
mittel geladen wird
●Wenn die Aufhängung verändert wurde oder Reifen einer anderen als der vor-
gegebenen Größe angebracht sind
●Wenn die Fahrzeugfront aufgrund der Beladung angehoben oder abgesenkt
ist
●Wenn Ausstattungsteile angebracht sind, die einen eingebauten Sensor
blockieren können, wie eine Abschleppöse, ein Stoßstangenschutz (zusätzliche Verkleidungsleiste usw.),
Fahrradträger oder Schneepflug
●Beim Waschen in einer Autowaschan- lage

417
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

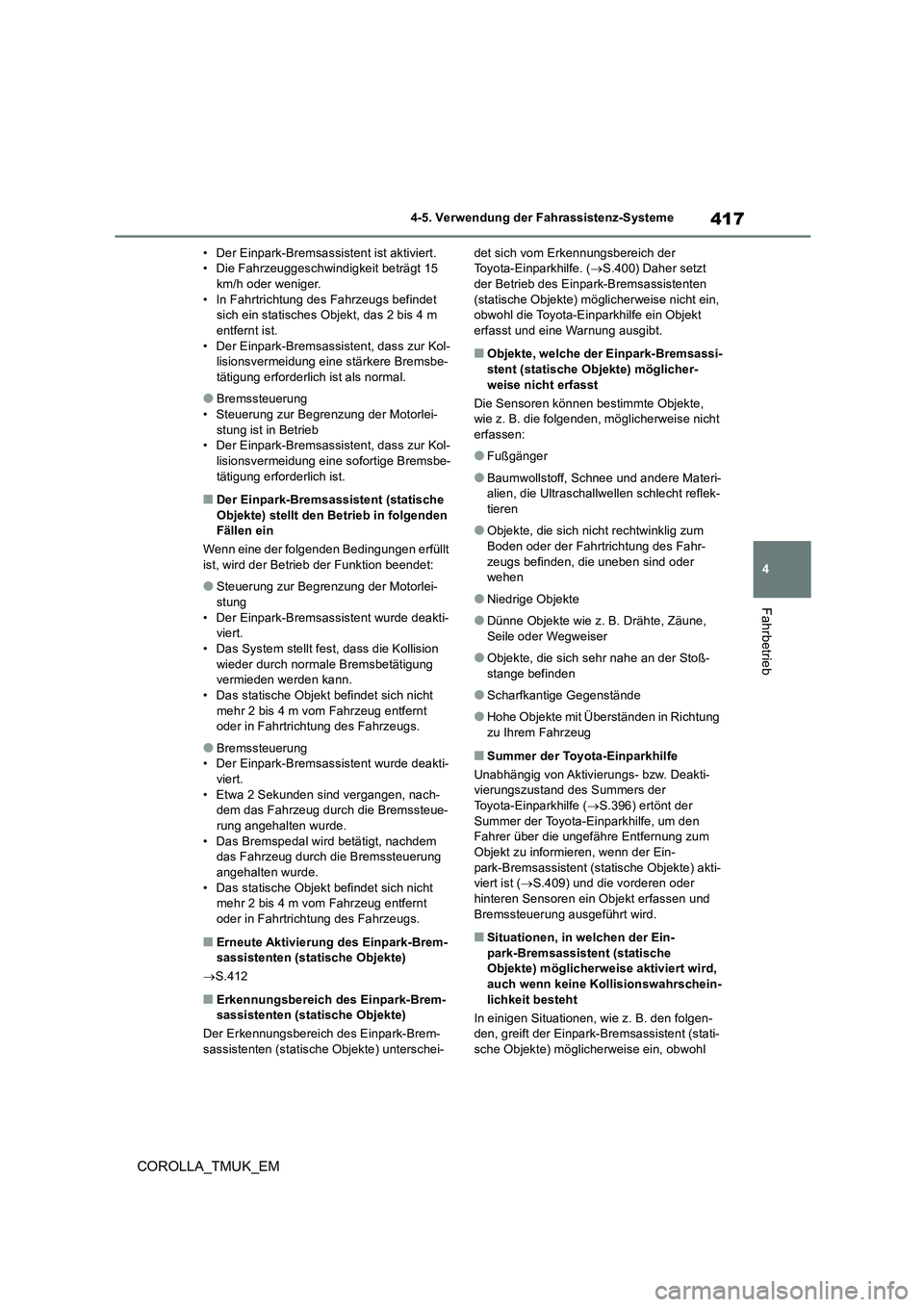

• Der Einpark-Bremsassistent ist aktiviert. • Die Fahrzeuggeschwindigkeit beträgt 15 km/h oder weniger.
• In Fahrtrichtung des Fahrzeugs befindet sich ein statisches Objekt, das 2 bis 4 m entfernt ist.
• Der Einpark-Bremsassistent, dass zur Kol- lisionsvermeidung eine stärkere Bremsbe-tätigung erforderlich ist als normal.
●Bremssteuerung• Steuerung zur Begrenzung der Motorlei-
stung ist in Betrieb • Der Einpark-Bremsassistent, dass zur Kol-lisionsvermeidung eine sofortige Bremsbe-
tätigung erforderlich ist.
■Der Einpark-Bremsassistent (statische Objekte) stellt den Betrieb in folgenden Fällen ein
Wenn eine der folgenden Bedingungen erfüllt
ist, wird der Betrieb der Funktion beendet:
●Steuerung zur Begrenzung der Motorlei-
stung • Der Einpark-Bremsassistent wurde deakti-viert.
• Das System stellt fest, dass die Kollision wieder durch normale Bremsbetätigung vermieden werden kann.
• Das statische Objekt befindet sich nicht mehr 2 bis 4 m vom Fahrzeug entfernt oder in Fahrtrichtung des Fahrzeugs.
●Bremssteuerung• Der Einpark-Bremsassistent wurde deakti-
viert. • Etwa 2 Sekunden sind vergangen, nach-dem das Fahrzeug durch die Bremssteue-
rung angehalten wurde. • Das Bremspedal wird betätigt, nachdem das Fahrzeug durch die Bremssteuerung
angehalten wurde. • Das statische Objekt befindet sich nicht mehr 2 bis 4 m vom Fahrzeug entfernt
oder in Fahrtrichtung des Fahrzeugs.
■Erneute Aktivierung des Einpark-Brem- sassistenten (statische Objekte)
 S.412
■Erkennungsbereich des Einpark-Brem- sassistenten (statische Objekte)
Der Erkennungsbereich des Einpark-Brem-
sassistenten (statische Objekte) unterschei-
det sich vom Erkennungsbereich der Toyota-Einparkhilfe. ( S.400) Daher setzt der Betrieb des Einpark-Bremsassistenten
(statische Objekte) möglicherweise nicht ein, obwohl die Toyota-Einparkhilfe ein Objekt erfasst und eine Warnung ausgibt.
■Objekte, welche der Einpark-Bremsassi-
stent (statische Objekte) möglicher- weise nicht erfasst
Die Sensoren können bestimmte Objekte, wie z. B. die folgenden, möglicherweise nicht
erfassen:
●Fußgänger
●Baumwollstoff, Schnee und andere Materi- alien, die Ultraschallwellen schlecht reflek-
tieren
●Objekte, die sich nicht rechtwinklig zum
Boden oder der Fahrtrichtung des Fahr- zeugs befinden, die uneben sind oder wehen
●Niedrige Objekte
●Dünne Objekte wie z. B. Drähte, Zäune, Seile oder Wegweiser
●Objekte, die sich sehr nahe an der Stoß-stange befinden
●Scharfkantige Gegenstände
●Hohe Objekte mit Überständen in Richtung
zu Ihrem Fahrzeug
■Summer der Toyota-Einparkhilfe
Unabhängig von Aktivierungs- bzw. Deakti- vierungszustand des Summers der Toyota-Einparkhilfe ( S.396) ertönt der
Summer der Toyota-Einparkhilfe, um den Fahrer über die ungefähre Entfernung zum Objekt zu informieren, wenn der Ein-
park-Bremsassistent (statische Objekte) akti- viert ist ( S.409) und die vorderen oder hinteren Sensoren ein Objekt erfassen und
Bremssteuerung ausgeführt wird.
■Situationen, in welchen der Ein- park-Bremsassistent (statische Objekte) möglicherweise aktiviert wird,
auch wenn keine Kollisionswahrschein- lichkeit besteht
In einigen Situationen, wie z. B. den folgen- den, greift der Einpark-Bremsassistent (stati-
sche Objekte) möglicherweise ein, obwohl

418
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
keine Kollisionswahrsc heinlichkeit besteht.
●Fahrzeugumgebung
• Beim Fahren auf engen Straßen
• Beim Fahren auf Schotterstraßen oder in
Bereichen mit hohem Gras
• Beim Heranfahren an Banner, Flaggen, tief
hängende Zweige oder Schlagbäume (wie diejenigen, die beispielsweise an Bahn-übergängen, Mautstellen und Parkplätzen
zum Einsatz kommen) • Beim Fahren auf schmalen Wegen, die von einer baulichen Struktur umgeben
sind, wie z. B. in einem Tunnel oder auf einer Eisenbrücke• Beim parallelen Einparken
• Wenn sich eine Rinne oder ein Loch in der Straßenoberfläche befindet• Beim Fahren über Metallabdeckungen
(Gitterrost), wie diejenigen, die beispiels- weise für Entwässerungsgräben verwen-det werden
• Beim Fahren auf einem steilen Hang • Wenn ein Sensor von einer großen Menge Wasser getroffen wird, wie z. B. beim Fah-
ren auf überfluteten Straßen
●Witterung
• Wenn ein Sensor mit Eis, Schnee, Schmutz usw. bedeckt ist (nach dem Frei-legen kehrt das System in den Normalzu-
stand zurück) • Wenn starker Regen oder Wasser den Sensor trifft
• Beim Fahren bei schlechtem Wetter, wie z.
B. bei dichtem Nebel, Schneefall oder Sandstürmen• Wenn ein starker Wind weht
●Andere Ultraschallwellenquellen• Wenn sich in der Nähe des Fahrzeugs
Fahrzeughupen, Fahrzeugdetektoren, Motoren von Motorrädern, Druckluftbrem-sen großer Fahrzeuge, die Abstandserfas-
sung anderer Fahrz euge oder sonstige Geräte befinden, die Ultraschallwellen erzeugen
• Wenn in der Nähe eines Sensors Aufkle- ber oder elektronische Bauteile angebracht sind, wie z. B. Kennzeichen mit Hinter-
grundbeleuchtung (insbesondere in fluo- reszierender Ausführung), Nebelleuchten, Fahnenstangen am Kotflügel oder kabel-
lose Antennen
●Änderungen der Fahrzeuglage
• Wenn das Fahrzeug stark geneigt ist • Wenn die Fahrzeugfront aufgrund der Beladung angehoben oder abgesenkt ist
• Wenn die Ausrichtung eines Sensors auf- grund einer Kollision oder eines anderen Aufpralls verändert wurde
• Wenn ein Sensor bemalt oder mit einem Aufkleber abgedeckt wurde usw.
■Situationen, in welchen der Ein-park-Bremsassistent (statische
Objekte) möglicherweise nicht ein- wandfrei funktioniert
In einigen Situationen, wie z. B. den folgen- den, arbeitet diese Funktion möglicherweise
nicht ordnungsgemäß.
●Witterung
• Wenn ein Sensor oder der Bereich um einen Sensor extrem heiß oder kalt ist
• Wenn ein starker Wind weht

419
4
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
• Wenn ein Sensor mit Eis, Schnee, Schmutz usw. bedeckt ist (nach dem Frei-legen kehrt das System in den Normalzu-
stand zurück) • Wenn starker Regen oder Wasser den Sensor trifft
• Beim Fahren bei schlechtem Wetter, wie z. B. bei dichtem Nebel, Schneefall oder Sandstürmen
• Bei eingefrorenem Sensor (Wenn der Sen- sor auftaut, kehrt das System in den Nor-malzustand zurück)
●Fahrzeugumgebung• Wenn sich zwischen dem Fahrzeug und
einem erfassten Objekt ein Objekt befin- det, das nicht erfasst werden kann• Wenn ein Objekt, wie z. B. ein Fahrzeug,
Motorrad, Fahrrad oder ein Fußgänger das Fahrzeug schneidet oder plötzlich von der Seite her vor dem Fahrzeug auftaucht
• Das Fahrzeug nähert sich einem hohen oder gewölbten Bordstein.• Auf extrem unebener Fahrbahn, auf einer
Steigung, auf Schotter oder auf Gras. • Wenn Objekte zu nah an den Sensor her-ankommen.
●Andere Ultraschallwellenquellen• Wenn sich in der Nähe des Fahrzeugs
Fahrzeughupen, Fahrzeugdetektoren, Motoren von Motorrädern, Druckluftbrem-sen großer Fahrzeuge, die Abstandserfas-
sung anderer Fahrz euge oder sonstige Geräte befinden, die Ultraschallwellen erzeugen
• Wenn in der Nähe eines Sensors Aufkle- ber oder elektronische Bauteile angebracht sind, wie z. B. Kennzeichen mit Hinter-
grundbeleuchtung (insbesondere in fluo- reszierender Ausführung), Nebelleuchten, Fahnenstangen am Kotflügel oder kabel-
lose Antennen
●Änderungen der Fahrzeuglage
• Wenn das Fahrzeug stark geneigt ist • Wenn die Fahrzeugfront aufgrund der Beladung angehoben oder abgesenkt ist
• Wenn die Ausrichtung eines Sensors auf- grund einer Kollision oder eines anderen Aufpralls verändert wurde
• Wenn Ausstattungsteile angebracht sind, die einen eingebauten Sensor blockieren können, wie ein Stoßstangenschutz
(zusätzliche Verkleidungsleiste usw.), Fahrradträger oder Schneepflug• Wenn die Aufhängung verändert wurde
oder Reifen einer anderen als der vorgege- benen Größe angebracht sind• Wenn ein Sensor bemalt oder mit einem
Aufkleber abgedeckt wurde usw.

420
COROLLA_TMUK_EM
4-5. Verwendung der Fahrassistenz-Systeme
*: Je nach Ausstattung
Diese Funktion erfolgt in Situationen, wie z. B. den folgenden, wenn ein Fahrzeug in
Fahrtrichtung des Fahrzeugs erkannt wird.
■Beim Rückwärtsfahren nähert sich ein Fahrzeug und das Bremspedal wird
nicht bzw. verspätet betätigt
 S.391
Einpark-Bremsassistent (hinter dem Fahrzeug kreuzende
Fahrzeuge)*
Wenn ein hinterer Radarsensor hinter dem Fahrzeug ein sich von rechts
oder links näherndes Fahrzeug erfasst und das System feststellt, dass die
Wahrscheinlichkeit einer Kollision hoch ist, führt diese Funktion Brems-
steuerung durch, um die Wahrscheinlichkeit eines Aufpralls auf das sich
nähernde Fahrzeug zu senken.
Beispiele für die Funktion
Arten von Sensoren
WARNUNG
Beachten Sie zu den hinteren Radarsen- soren die folgenden Vorsichtsmaßnah-
men ( S.391). Bei Nichtbeachtung funktioniert ein Sensor möglicherweise nicht ordnungsgemäß und es kann zu
einem Unfall kommen.
●Verändern, zerlegen und lackieren Sie die Sensoren nicht.
●Ersetzen Sie einen hinteren Radarsen-sor nicht gegen ein Bauteil, das kein Originalteil ist.
●Beschädigen Sie die hinteren Radar-sensoren nicht und halten Sie die Radarsensoren und deren Umgebung
auf der Stoßstange stets sauber.
