TOYOTA COROLLA HATCHBACK 2019 Omistajan Käsikirja (in Finnish)

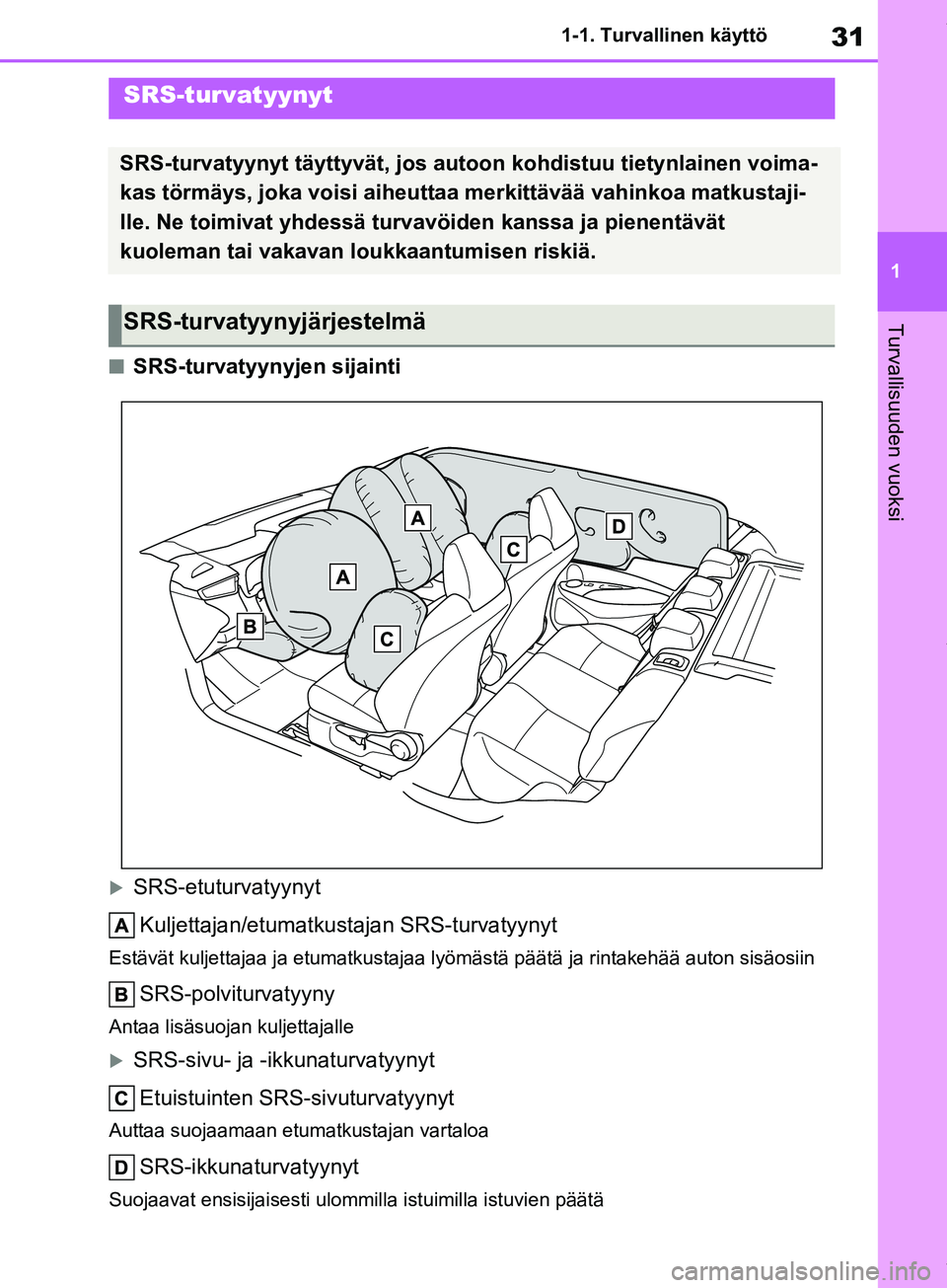

31
1
COROLLA_TMUK_EE 1-1. Turvallinen käyttö
Turvallisuuden vuoksi
nSRS-turvatyynyjen sijainti
SRS-etuturvatyynyt
Kuljettajan/etumatkustajan SRS-turvatyynyt
Estävät kuljettajaa ja etumatkustajaa ly ömästä päätä ja rintakehää auton sisäosiin
SRS-polviturvatyyny
Antaa lisäsuojan kuljettajalle
SRS-sivu- ja -ikkunaturvatyynyt
Etuistuinten SRS-sivuturvatyynyt
Auttaa suojaamaan etumatkustajan vartaloa
SRS-ikkunaturvatyynyt
Suojaavat ensisijaisesti ulommilla istuimilla istuvien päätä
SRS-turvatyynyt
SRS-turvatyynyt täyttyvät, jos autoon kohdistuu tietynlainen voima-
kas törmäys, joka voisi aiheuttaa merkittävää vahinkoa matkustaji-
lle. Ne toimivat yhdessä turvavöiden kanssa ja pienentävät
kuoleman tai vakavan loukkaantumisen riskiä.
SRS-turvatyynyjärjestelmä
OM12L25FI.book Page 31 Tuesday, February 12, 2019 4:47 PM

32
COROLLA_TMUK_EE1-1. Turvallinen käyttö

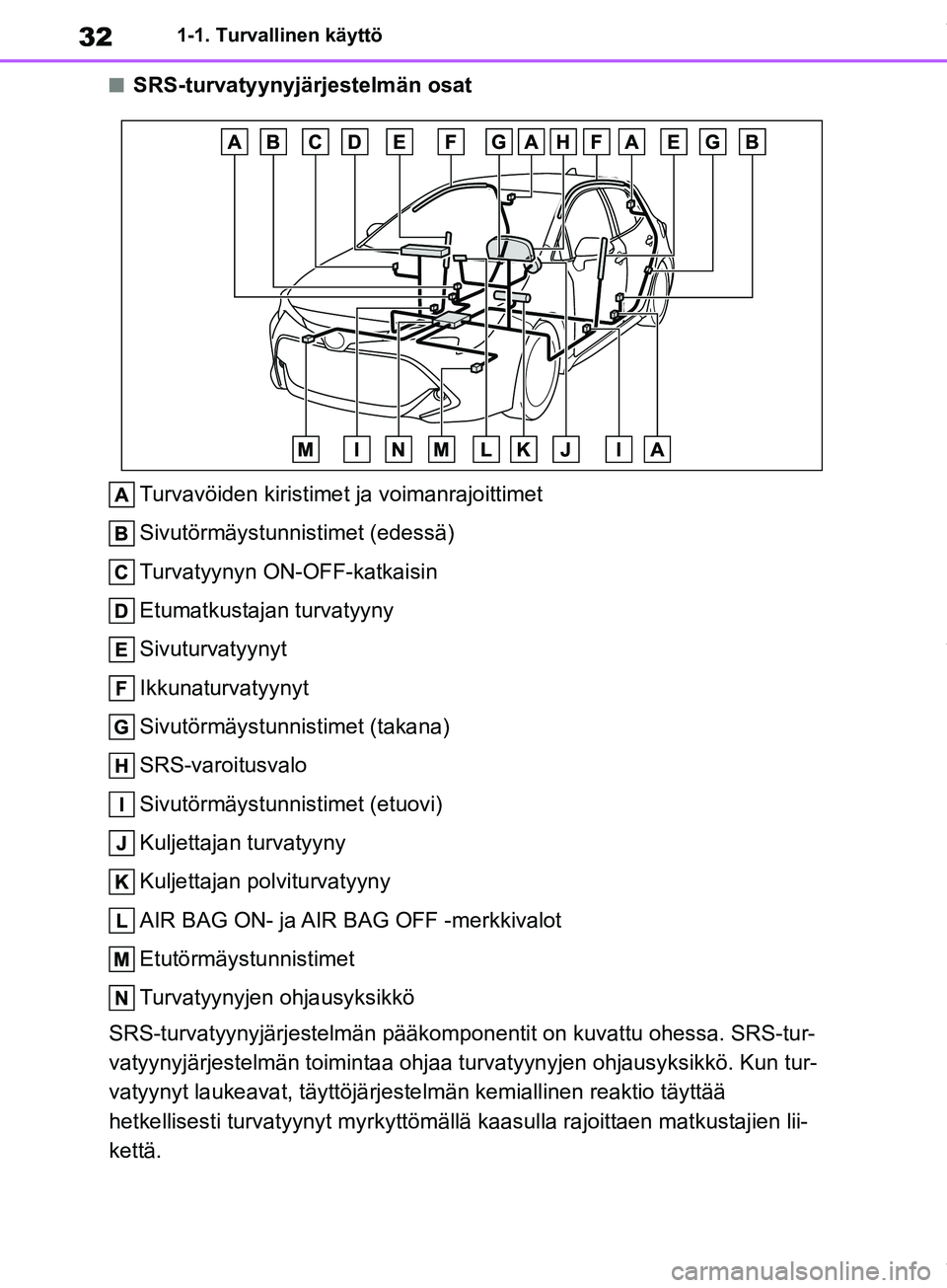

nSRS-turvatyynyjärjestelmän osat
Turvavöiden kiristimet ja voimanrajoittimet
Sivutörmäystunnistimet (edessä)
Turvatyynyn ON-OFF-katkaisin
Etumatkustajan turvatyyny
Sivuturvatyynyt
Ikkunaturvatyynyt
Sivutörmäystunnistimet (takana)
SRS-varoitusvalo
Sivutörmäystunnistimet (etuovi)
Kuljettajan turvatyyny
Kuljettajan po lviturvatyyny
AIR BAG ON- ja AIR BAG OFF -merkkivalot
Etutörmäystunnistimet
Turvatyynyjen ohjausyksikkö
SRS-turvatyynyjärjestelmän pääkomponentit on kuvattu ohessa. SRS-tur-
vatyynyjärjestelmän toimintaa ohjaa turvatyynyjen ohjausyksikkö. Kun tur-
vatyynyt laukeavat, täyttöjärjestelmän kemiallinen reaktio täyttää
hetkellisesti turvatyynyt my rkyttömällä kaasulla rajoittaen matkustajien lii-
kettä.
OM12L25FI.book Page 32 Tuesday, February 12, 2019 4:47 PM

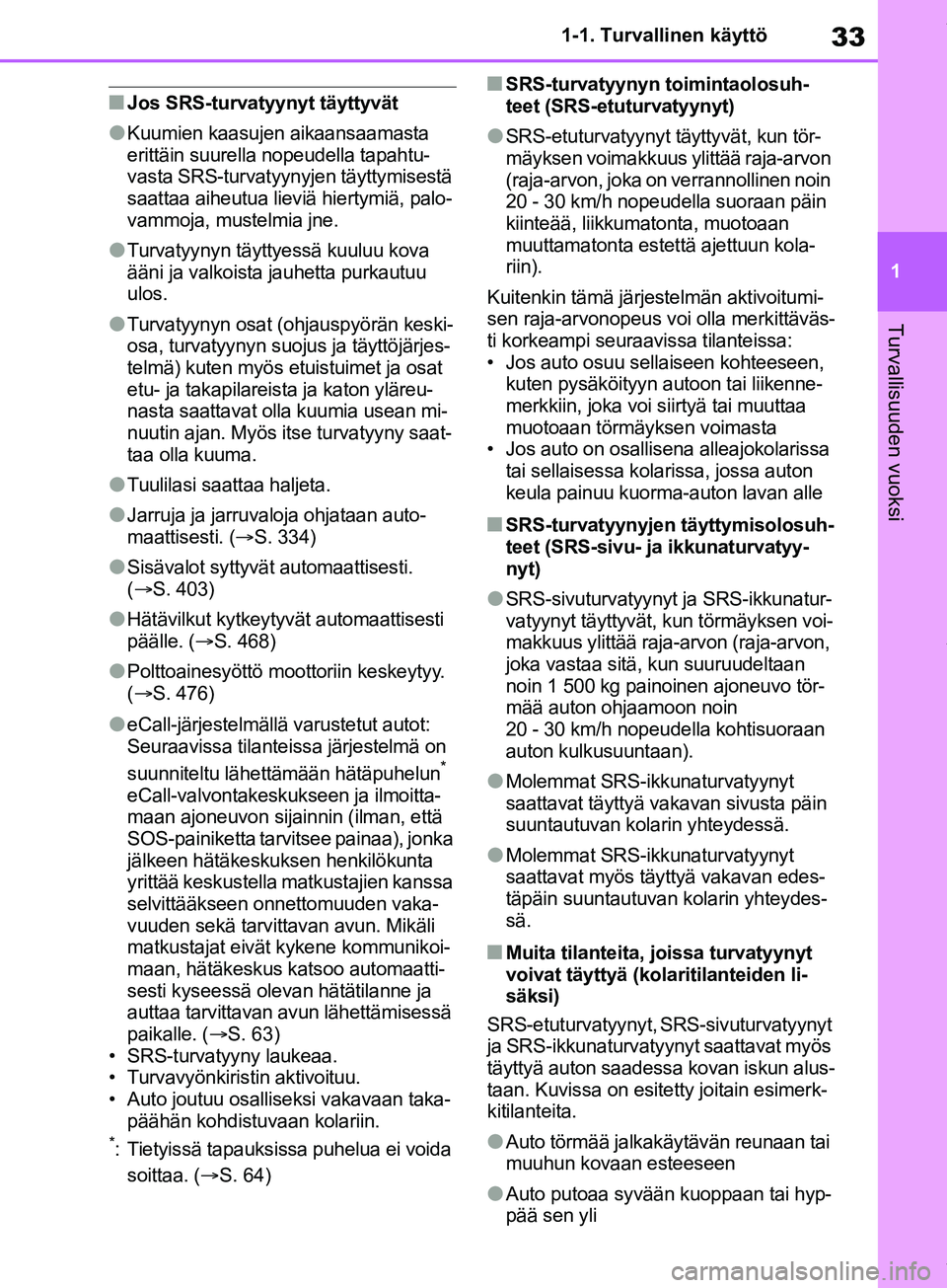

33
1
COROLLA_TMUK_EE 1-1. Turvallinen käyttö
Turvallisuuden vuoksi
nJos SRS-turvatyynyt täyttyvät
lKuumien kaasujen
aikaansaamasta
erittäin suurella nopeudella tapahtu-
vasta SRS-turvatyynyjen täyttymisestä
saattaa aiheutua lieviä hiertymiä, palo-
vammoja, mustelmia jne.
lTurvatyynyn täytty essä kuuluu kova
ääni ja valkoista jauhetta purkautuu
ulos.
lTurvatyynyn osat (ohjauspyörän keski-
osa, turvatyynyn suoj us ja täyttöjärjes-
telmä) kuten myös etuistuimet ja osat
etu- ja takapilareis ta ja katon yläreu-
nasta saattavat olla kuumia usean mi-
nuutin ajan. Myös itse turvatyyny saat-
taa olla kuuma.
lTuulilasi saattaa haljeta.
lJarruja ja jarruvaloja ohjataan auto-
maattisesti. ( S. 334)
lSisävalot syttyvät automaattisesti.
( S. 403)
lHätävilkut kytkeytyvät automaattisesti
päälle. ( S. 468)
lPolttoainesyöttö moottoriin keskeytyy.
( S. 476)
leCall-järjestelmällä varustetut autot:
Seuraavissa tilanteissa järjestelmä on
suunniteltu lähettämään hätäpuhelun
*
eCall-valvontakeskukseen ja ilmoitta-
maan ajoneuvon sijainnin (ilman, että
SOS-painiketta tarvitsee painaa), jonka
jälkeen hätäkeskuksen henkilökunta
yrittää keskustella matkustajien kanssa
selvittääkseen onnettomuuden vaka-
vuuden sekä tarvittavan avun. Mikäli
matkustajat eivät kykene kommunikoi-
maan, hätäkeskus katsoo automaatti-
sesti kyseessä olevan hätätilanne ja
auttaa tarvittavan avun lähettämisessä
paikalle. ( S. 63)
• SRS-turvatyyny laukeaa.
• Turvavyönkiristin aktivoituu.
• Auto joutuu osalliseksi vakavaan taka- päähän kohdistuvaan kolariin.
*: Tietyissä tapauksissa puhelua ei voida
soittaa. ( S. 64)
nSRS-turvatyynyn toimintaolosuh-
teet (SRS-etuturvatyynyt)
lSRS-etuturvatyynyt täyttyvät, kun tör-
mäyksen voimakkuus ylittää raja-arvon
(raja-arvon, joka on verrannollinen noin
20 - 30 km/h nopeudella suoraan päin
kiinteää, liikkumatonta, muotoaan
muuttamatonta estettä ajettuun kola-
riin).
Kuitenkin tämä järjestelmän aktivoitumi-
sen raja-arvonopeus voi olla merkittäväs-
ti korkeampi seuraav issa tilanteissa:
• Jos auto osuu sellaiseen kohteeseen,
kuten pysäköityyn autoon tai liikenne-
merkkiin, joka voi siirtyä tai muuttaa
muotoaan törmäyksen voimasta
• Jos auto on osallisena alleajokolarissa tai sellaisessa kolarissa, jossa auton
keula painuu kuorma-auton lavan alle
nSRS-turvatyynyjen täyttymisolosuh-
teet (SRS-sivu- ja ikkunaturvatyy-
nyt)
lSRS-sivuturvatyynyt ja SRS-ikkunatur-
vatyynyt täyttyvät, kun törmäyksen voi-
makkuus ylittää raja-arvon (raja-arvon,
joka vastaa sitä, kun suuruudeltaan
noin 1 500 kg painoinen ajoneuvo tör-
mää auton ohjaamoon noin
20 - 30 km/h nopeudella kohtisuoraan
auton kulkusuuntaan).
lMolemmat SRS-ikkunaturvatyynyt
saattavat täyttyä vakavan sivusta päin
suuntautuvan kolarin yhteydessä.
lMolemmat SRS-ikkunaturvatyynyt
saattavat myös täyttyä vakavan edes-
täpäin suuntautuvan kolarin yhteydes-
sä.
nMuita tilanteita, joissa turvatyynyt
voivat täyttyä (kolaritilanteiden li-
säksi)
SRS-etuturvatyynyt, SRS-sivuturvatyynyt
ja SRS-ikkunaturvatyynyt saattavat myös
täyttyä auton saadessa kovan iskun alus-
taan. Kuvissa on esitetty joitain esimerk-
kitilanteita.
lAuto törmää jalkakäytävän reunaan tai
muuhun kovaan esteeseen
lAuto putoaa syvään kuoppaan tai hyp-
pää sen yli
OM12L25FI.book Page 33 Tuesday, February 12, 2019 4:47 PM

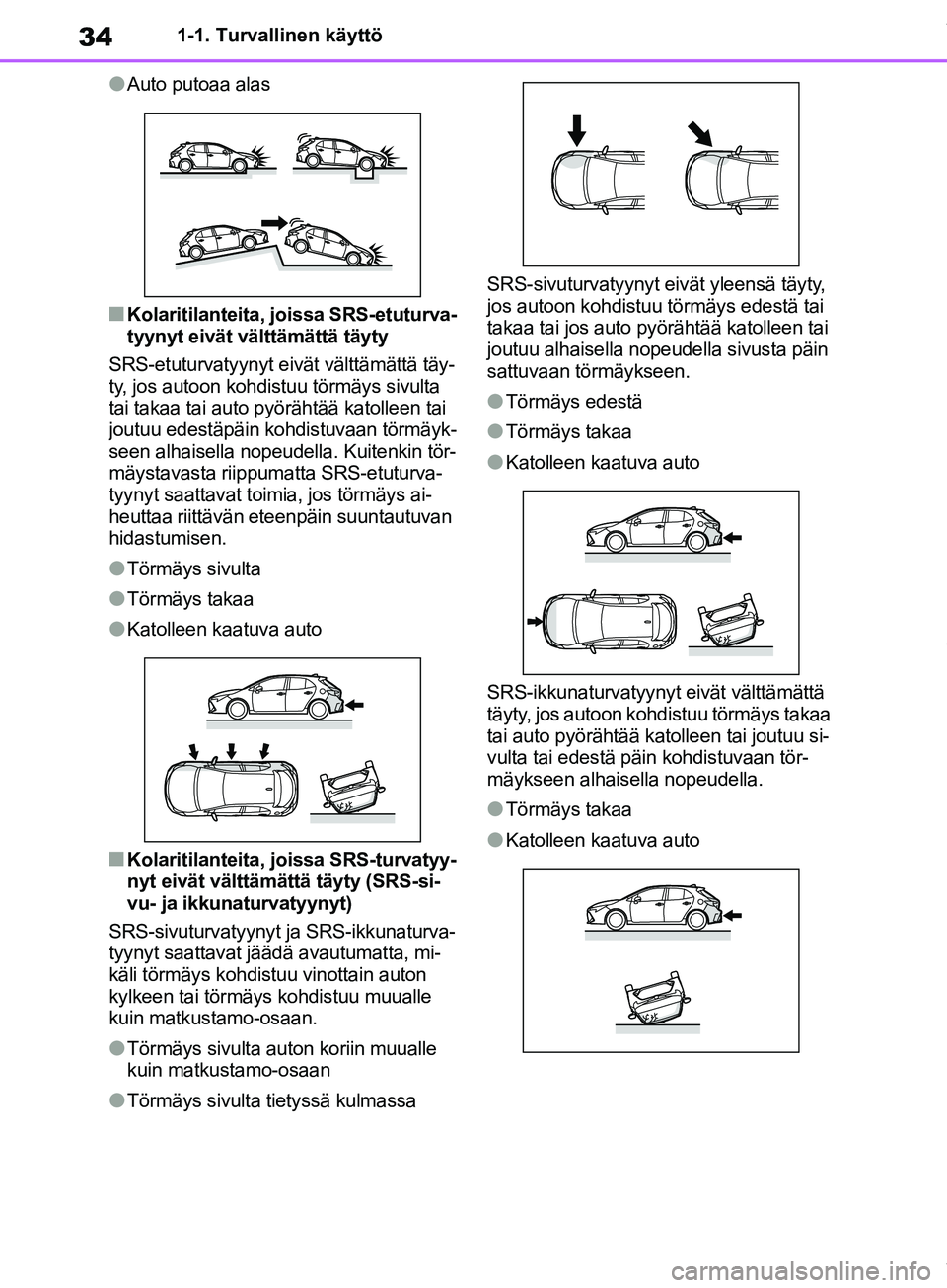

34
COROLLA_TMUK_EE1-1. Turvallinen käyttö
lAuto putoaa alas
nKolaritilanteita, joissa SRS-etuturva-
tyynyt eivät välttämättä täyty
SRS-etuturvatyynyt eivät välttämättä täy-
ty, jos autoon kohdistuu törmäys sivulta
tai takaa tai auto pyörähtää katolleen tai
joutuu edestäpäin k ohdistuvaan törmäyk-
seen alhaisella nopeudella. Kuitenkin tör-
mäystavasta riippumatta SRS-etuturva-
tyynyt saattavat toimia, jos törmäys ai-
heuttaa riittävän eteenpäin suuntautuvan
hidastumisen.
lTörmäys sivulta
lTörmäys takaa
lKatolleen kaatuva auto
nKolaritilanteita, joissa SRS-turvatyy-
nyt eivät välttämättä täyty (SRS-si-
vu- ja ikkunaturvatyynyt)
SRS-sivuturvatyynyt ja SRS-ikkunaturva-
tyynyt saattavat jäädä avautumatta, mi-
käli törmäys kohdistuu vinottain auton
kylkeen tai törmäys kohdistuu muualle
kuin matkustamo-osaan.
lTörmäys sivulta auton koriin muualle
kuin matkustamo-osaan
lTörmäys sivulta tietyssä kulmassa SRS-sivuturvatyynyt eivät yleensä täyty,
jos autoon kohdistuu törmäys edestä tai
takaa tai jos auto pyörähtää katolleen tai
joutuu alhaisella nopeudella sivusta päin
sattuvaan törmäykseen.
lTörmäys edestä
lTörmäys takaa
lKatolleen kaatuva auto
SRS-ikkunaturvatyynyt eivät välttämättä
täyty, jos autoon kohdistuu törmäys takaa
tai auto pyörähtää katolleen tai joutuu si-
vulta tai edestä päin kohdistuvaan tör-
mäykseen alhaisella nopeudella.
lTörmäys takaa
lKatolleen kaatuva auto
OM12L25FI.book Page 34 Tuesday, February 12, 2019 4:47 PM

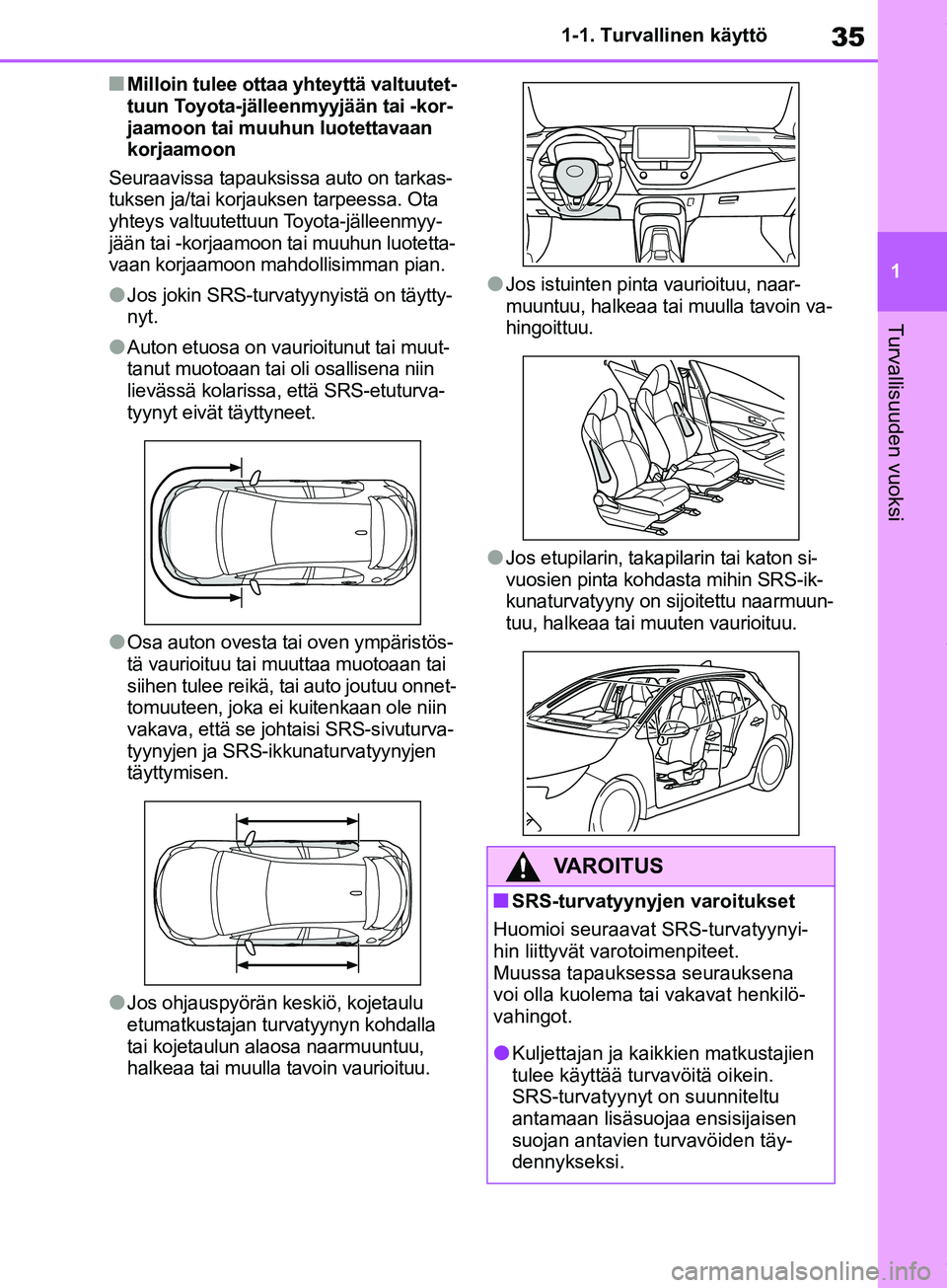

35
1
COROLLA_TMUK_EE 1-1. Turvallinen käyttö
Turvallisuuden vuoksi
nMilloin tulee ottaa
yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan
korjaamoon
Seuraavissa tapauksissa auto on tarkas-
tuksen ja/tai korjauksen tarpeessa. Ota
yhteys valtuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon mahdollisimman pian.
lJos jokin SRS-turvat yynyistä on täytty-
nyt.
lAuton etuosa on vaurioitunut tai muut-
tanut muotoaan tai oli osallisena niin
lievässä kolarissa, että SRS-etuturva-
tyynyt eivät täyttyneet.
lOsa auton ovesta ta i oven ympäristös-
tä vaurioituu tai muuttaa muotoaan tai
siihen tulee reikä, tai auto joutuu onnet-
tomuuteen, joka ei kuitenkaan ole niin
vakava, että se joht aisi SRS-sivuturva-
tyynyjen ja SRS-ikkunaturvatyynyjen
täyttymisen.
lJos ohjauspyörän keskiö, kojetaulu
etumatkustajan turvatyynyn kohdalla
tai kojetaulun alaosa naarmuuntuu,
halkeaa tai muulla tavoin vaurioituu.
lJos istuinten pinta vaurioituu, naar-
muuntuu, halkeaa tai muulla tavoin va-
hingoittuu.
lJos etupilarin, takapilarin tai katon si-
vuosien pinta kohdasta mihin SRS-ik-
kunaturvatyyny on sijoitettu naarmuun-
tuu, halkeaa tai muuten vaurioituu.
VAROITUS
nSRS-turvatyynyjen varoitukset
Huomioi seuraavat SRS-turvatyynyi-
hin liittyvät varotoimenpiteet.
Muussa tapauksessa seurauksena
voi olla kuolema tai vakavat henkilö-
vahingot.
lKuljettajan ja kaikkien matkustajien
tulee käyttää turvavöitä oikein.
SRS-turvatyynyt on suunniteltu
antamaan lisäsuojaa ensisijaisen
suojan antavien turvavöiden täy-
dennykseksi.
OM12L25FI.book Page 35 Tuesday, February 12, 2019 4:47 PM

36
COROLLA_TMUK_EE1-1. Turvallinen käyttö
VAROITUS
lKuljettajan turvatyynyn voimallinen
avautuminen voi aiheuttaa kuole-
man tai vakavan loukkaantumisen,
jos kuljettaja on liian lähellä turva-
tyynyä.
Kuljettajan turvatyynyn vaarallinen
alue on noin 50 - 75 mm etäisyydellä
tyynyn avautumiskohdasta. Asettues-
sasi istumaan vähintään 250 mm
päähän turvatyynystä saat riittävän
turvaetäisyyden. Etäisyys mitataan
ohjauspyörän keskipisteestä rintake-
hään. Jos istut alle 250 mm:n etäisyy-
dellä, voit muuttaa ajoasentoasi
usealla eri tavalla:
• Siirrä istuinta taaksepäin niin kauas, että vielä pystyt mukavasti
yltämään polkimille.
• Kallista hieman istuimen selkän- ojaa.
Vaikka autojen rakenteet eroavat
toisistaan, useimma t kuljettajat voi-
vat siirtää istuimen eteenpäin ääria-
sentoonsa silti säilyttäen 250 mm
turvaetäisyyden yksinkertaisesti
kallistamalla hieman selkänojaa
taaksepäin. Jos selkänojan kallista-
minen taaksepäin vaikeuttaa tien
näkemistä, aseta korokkeeksi
tukeva luistamaton tyyny tai nosta
istuimen istuinosaa, jos autossasi
on sellainen ominaisuus.
• Jos ohjauspyörä on säädettävissä, laske sitä alaspäin. Tällöin turva-
tyyny suuntautuu kohden rintake-
hääsi, eikä päätä tai kaulaa kohti.
Istuin tulee säätää edellä neuvotulla
tavalla, mutta kuitenki n siten, että voit
hyvin käyttää polkimia ja ohjauspyö-
rää sekä nähdä mittariston ja kojetau-
lun.
lEtumatkustajan SRS-turvatyynyn
voimallinen avautuminen voi
aiheuttaa kuoleman tai vakavan
loukkaantumisen, jos etumatkustaja
on liian lähellä turvatyynyä. Etumat-
kustajan istuin tulee säätää mah-
dollisimman kauas turvatyynystä
siten, että etumat kustaja istuu pys-
tyasennossa.
lVäärin istuimelle ja/tai turvalaittee-
seen kiinnitetty vauva tai lapsi voi
saada surmansa tai loukkaantua
vakavasti täyttyvän turvatyynyn voi-
masta. Vauva tai pieni lapsi, joka on
liian pieni käyttämään turvavöitä,
tulee asettaa lasten turvalaittee-
seen. Toyota suosittelee vahvasti,
että vauva tai pieni lapsi kiinnite-
tään aina lasten turvalaitteeseen
auton takaistuimelle. Takaistuin on
turvallisempi paikka vauvoille ja lap-
sille kuin etuistuin. (S. 42)
lÄlä istu istuimen reunalla tai nojaa
vasten kojetaulua.
lÄlä anna lapsen seistä etumatkus-
tajan SRS-turvatyyny-yksikön
edessä tai istua etumatkustajan
polvien päällä.
lÄlä anna etumatkustajan pitää esi-
neitä polvien päällä.
OM12L25FI.book Page 36 Tuesday, February 12, 2019 4:47 PM

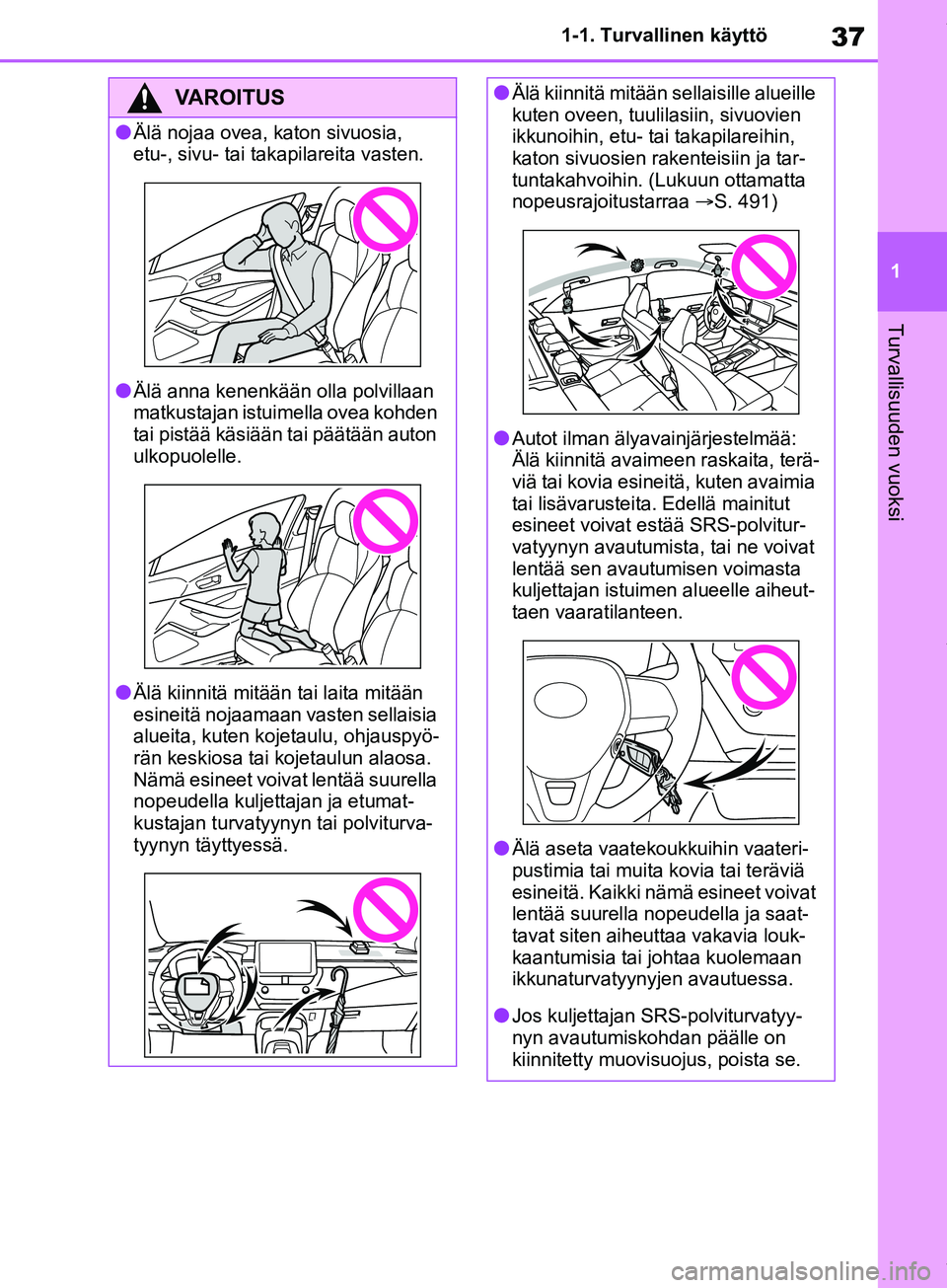

37
1
COROLLA_TMUK_EE 1-1. Turvallinen käyttö
Turvallisuuden vuoksi
VAROITUS
lÄlä nojaa ovea, katon sivuosia,
etu-, sivu- tai takapilareita vasten.
lÄlä anna kenenkään olla polvillaan
matkustajan istuimella ovea kohden
tai pistää käsiään tai päätään auton
ulkopuolelle.
lÄlä kiinnitä mitään tai laita mitään
esineitä nojaamaan vasten sellaisia
alueita, kuten kojetaulu, ohjauspyö-
rän keskiosa tai kojetaulun alaosa.
Nämä esineet voivat lentää suurella
nopeudella kuljettajan ja etumat-
kustajan turvatyynyn tai polviturva-
tyynyn täyttyessä.
lÄlä kiinnitä mitään sellaisille alueille
kuten oveen, tuulilasiin, sivuovien
ikkunoihin, etu- tai takapilareihin,
katon sivuosien rakenteisiin ja tar-
tuntakahvoihin. (Lukuun ottamatta
nopeusrajoitustarraa
S. 491)
lAutot ilman älyavainjärjestelmää:
Älä kiinnitä avaimeen raskaita, terä-
viä tai kovia esineitä, kuten avaimia
tai lisävarusteita. Edellä mainitut
esineet voivat estää SRS-polvitur-
vatyynyn avautumista, tai ne voivat
lentää sen avautumisen voimasta
kuljettajan istuimen alueelle aiheut-
taen vaaratilanteen.
lÄlä aseta vaatekoukkuihin vaateri-
pustimia tai muita kovia tai teräviä
esineitä. Kaikki nämä esineet voivat
lentää suurella nopeudella ja saat-
tavat siten aiheuttaa vakavia louk-
kaantumisia tai johtaa kuolemaan
ikkunaturvatyynyjen avautuessa.
lJos kuljettajan SRS-polviturvatyy-
nyn avautumiskohdan päälle on
kiinnitetty muovisuojus, poista se.
OM12L25FI.book Page 37 Tuesday, February 12, 2019 4:47 PM

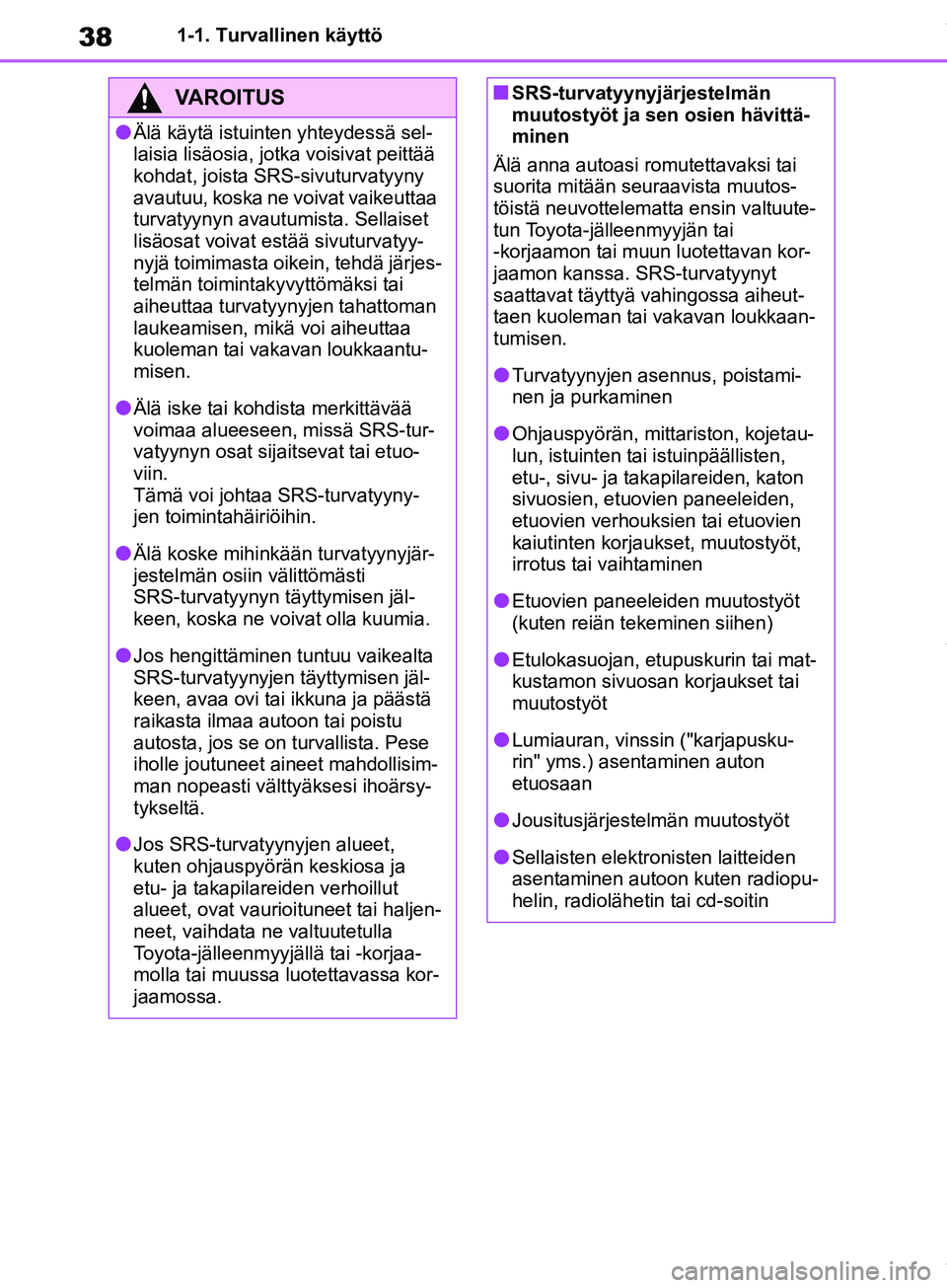

38
COROLLA_TMUK_EE1-1. Turvallinen käyttö
VAROITUS
lÄlä käytä istuinten yhteydessä sel-
laisia lisäosia, jotka voisivat peittää
kohdat, joista SRS-sivuturvatyyny
avautuu, koska ne voivat vaikeuttaa
turvatyynyn avautumista. Sellaiset
lisäosat voivat estää sivuturvatyy-
nyjä toimimasta oikein, tehdä järjes-
telmän toiminta
kyvyttömäksi tai
aiheuttaa turvatyynyjen tahattoman
laukeamisen, mikä voi aiheuttaa
kuoleman tai vakavan loukkaantu-
misen.
lÄlä iske tai kohdista merkittävää
voimaa alueeseen, missä SRS-tur-
vatyynyn osat sija itsevat tai etuo-
viin.
Tämä voi johtaa SRS-turvatyyny-
jen toimintahäiriöihin.
lÄlä koske mihinkään turvatyynyjär-
jestelmän osiin välittömästi
SRS-turvatyynyn täyttymisen jäl-
keen, koska ne voivat olla kuumia.
lJos hengittäminen tuntuu vaikealta
SRS-turvatyynyjen täyttymisen jäl-
keen, avaa ovi tai ikkuna ja päästä
raikasta ilmaa autoon tai poistu
autosta, jos se on turvallista. Pese
iholle joutuneet aineet mahdollisim-
man nopeasti välttyäksesi ihoärsy-
tykseltä.
lJos SRS-turvatyynyjen alueet,
kuten ohjauspyörän keskiosa ja
etu- ja takapilareiden verhoillut
alueet, ovat vaurioituneet tai haljen-
neet, vaihdata ne valtuutetulla
Toyota-jälleenmyyjällä tai -korjaa-
molla tai muussa luotettavassa kor-
jaamossa.
nSRS-turvatyynyjärjestelmän
muutostyöt ja sen osien hävittä-
minen
Älä anna autoasi romutettavaksi tai
suorita mitään seuraavista muutos-
töistä neuvottelematta ensin valtuute-
tun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan kor-
jaamon kanssa. SRS-turvatyynyt
saattavat täyttyä vahingossa aiheut-
taen kuoleman tai vakavan loukkaan-
tumisen.
lTurvatyynyjen asennus, poistami-
nen ja purkaminen
lOhjauspyörän, mittariston, kojetau-
lun, istuinten tai istuinpäällisten,
etu-, sivu- ja takapilareiden, katon
sivuosien, etuovien paneeleiden,
etuovien verhouksien tai etuovien
kaiutinten korjaukset, muutostyöt,
irrotus tai vaihtaminen
lEtuovien paneeleiden muutostyöt
(kuten reiän tekeminen siihen)
lEtulokasuojan, etupuskurin tai mat-
kustamon sivuosan korjaukset tai
muutostyöt
lLumiauran, vinssin ("karjapusku-
rin" yms.) asentaminen auton
etuosaan
lJousitusjärjestelmän muutostyöt
lSellaisten elektronisten laitteiden
asentaminen autoon kuten radiopu-
helin, radiolähetin tai cd-soitin
OM12L25FI.book Page 38 Tuesday, February 12, 2019 4:47 PM

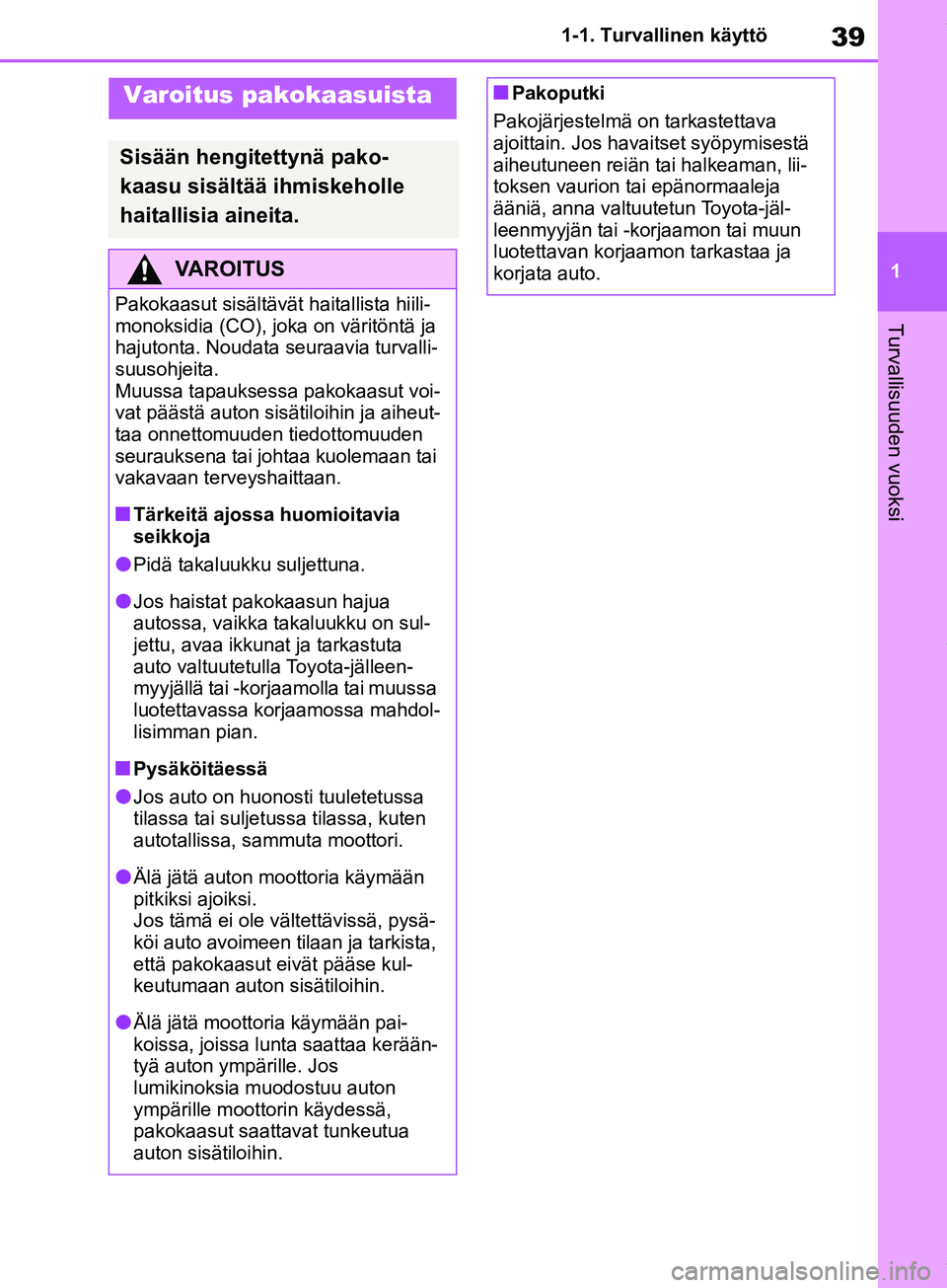

39
1
COROLLA_TMUK_EE 1-1. Turvallinen käyttö
Turvallisuuden vuoksi
Varoitus pakokaasuista
Sisään hengitettynä pako-
kaasu sisältää ihmiskeholle
haitallisia aineita.
VAROITUS
Pakokaasut sisältävät haitallista hiili-
monoksidia (CO), joka
on väritöntä ja
hajutonta. Noudata seuraavia turvalli-
suusohjeita.
Muussa tapauksessa pakokaasut voi-
vat päästä auton sisätiloihin ja aiheut-
taa onnettomuuden tiedottomuuden
seurauksena tai johtaa kuolemaan tai
vakavaan terveyshaittaan.
nTärkeitä ajossa huomioitavia
seikkoja
lPidä takaluukku suljettuna.
lJos haistat pakokaasun hajua
autossa, vaikka ta kaluukku on sul-
jettu, avaa ikkunat ja tarkastuta
auto valtuutetulla Toyota-jälleen-
myyjällä tai -korjaamolla tai muussa
luotettavassa korjaamossa mahdol-
lisimman pian.
nPysäköitäessä
lJos auto on huonosti tuuletetussa
tilassa tai suljetussa tilassa, kuten
autotallissa, sammuta moottori.
lÄlä jätä auton moottoria käymään
pitkiksi ajoiksi.
Jos tämä ei ole vältettävissä, pysä-
köi auto avoimeen tilaan ja tarkista,
että pakokaasut eivät pääse kul-
keutumaan auton sisätiloihin.
lÄlä jätä moottoria käymään pai-
koissa, joissa lunt a saattaa kerään-
tyä auton ympärille. Jos
lumikinoksia muodostuu auton
ympärille moottorin käydessä,
pakokaasut saattavat tunkeutua
auton sisätiloihin.
nPakoputki
Pakojärjestelmä on tarkastettava
ajoittain. Jos havaitset syöpymisestä
aiheutuneen reiän tai halkeaman, lii-
toksen vaurion tai epänormaaleja
ääniä, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun
luotettavan korjaamon tarkastaa ja
korjata auto.
OM12L25FI.book Page 39 Tuesday, February 12, 2019 4:47 PM

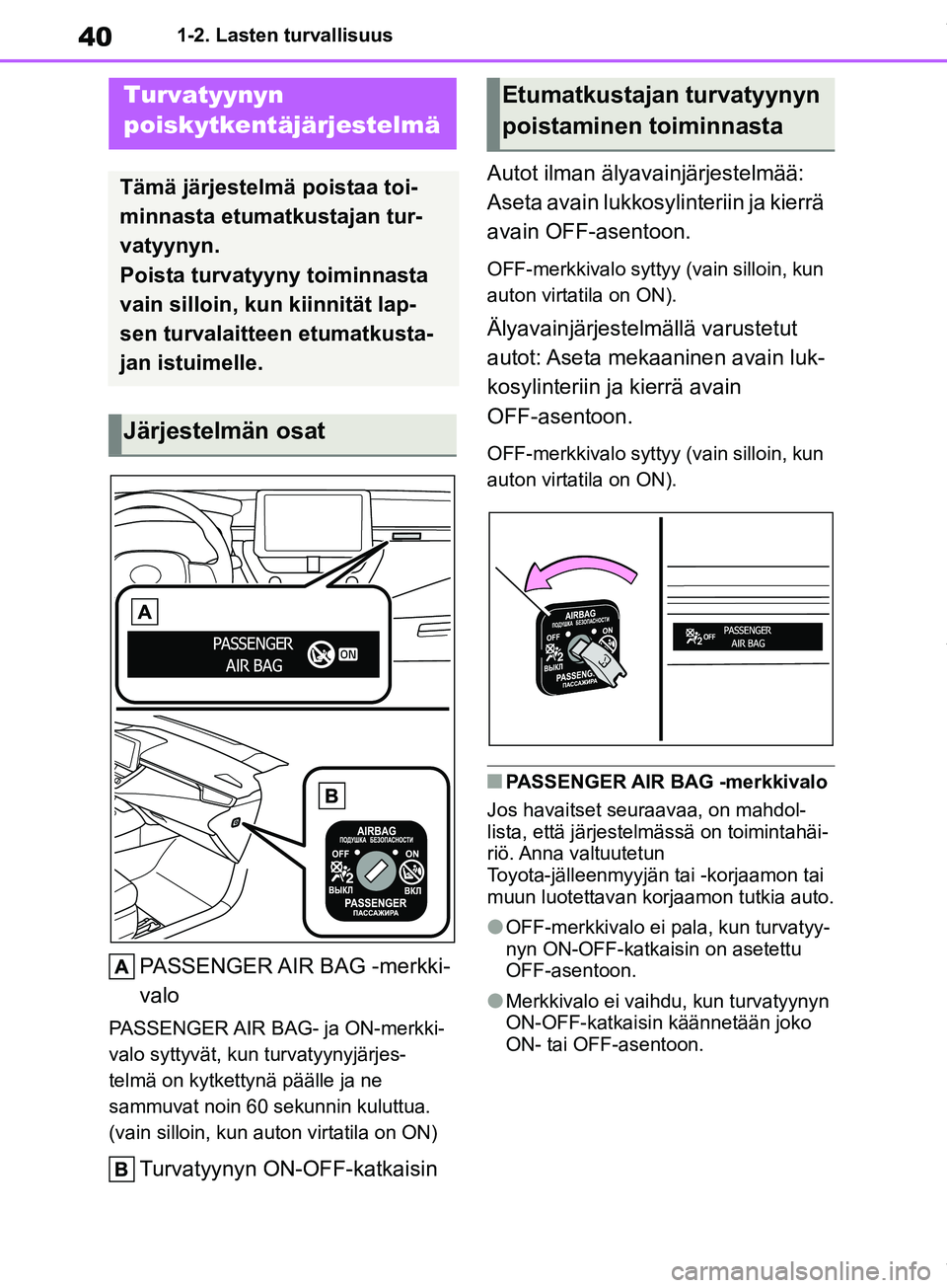

40
COROLLA_TMUK_EE1-2. Lasten turvallisuus
1-2.Lasten turvallisuus
PASSENGER AIR BAG -merkki-
valo
PASSENGER AIR BAG- ja ON-merkki-
valo syttyvät, kun turvatyynyjärjes-
telmä on kytkettynä päälle ja ne
sammuvat noin 60 sekunnin kuluttua.
(vain silloin, kun auton virtatila on ON)
Turvatyynyn ON-OFF-katkaisin
Autot ilman älyavainjärjestelmää:
Aseta avain lukkosylinteriin ja kierrä
avain OFF-asentoon.
OFF-merkkivalo syttyy
(vain silloin, kun
auton virtatila on ON).
Älyavainjärjestelm ällä varustetut
autot: Aseta mekaaninen avain luk-
kosylinteriin ja kierrä avain
OFF-asentoon.
OFF-merkkivalo syttyy (vain silloin, kun
auton virtatila on ON).
nPASSENGER AIR BAG -merkkivalo
Jos havaitset seuraavaa, on mahdol-
lista, että järjestelmässä on toimintahäi-
riö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tutkia auto.
lOFF-merkkivalo ei pala, kun turvatyy-
nyn ON-OFF-katkais in on asetettu
OFF-asentoon.
lMerkkivalo ei vaihdu, kun turvatyynyn
ON-OFF-katkaisin käännetään joko
ON- tai OFF-asentoon.
Turvatyynyn
poiskytkentäjärjestelmä
Tämä järjestelmä poistaa toi-
minnasta etumatkustajan tur-
vatyynyn.
Poista turvatyyny toiminnasta
vain silloin, kun kiinnität lap-
sen turvalaitteen etumatkusta-
jan istuimelle.
Järjestelmän osat
Etumatkustajan turvatyynyn
poistaminen toiminnasta
OM12L25FI.book Page 40 Tuesday, February 12, 2019 4:47 PM
