display TOYOTA COROLLA HATCHBACK 2020 Bruksanvisningar (in Swedish)

97
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer

Instrumentbelysning, reglage
Visar kontrollen för instrumentpanelbe-
lysningen.
• Ljusstyrkan på in strumentpanelbelys-
ningen kan justeras separat när bak-
ljusen är tända eller släckta.
• Justera ljusstyrkan genom att visa displayen för inst rumentbelysningen
och hålla knappen för displaybyte
intryckt.
nStälla in minuten på ”00”.
1 Tryck på eller för att
välja på informationsdis-
playen.
2 Tryck på eller för att
välja ”Klocka”: 00”.
Tryck på för att ställa in
klockan på början av nästa timme.
t.ex.
01:00 till 01:29  01:00
01:30 till 01:59  02:00
nÄndra klockan
1 Tryck på eller för att
välja på informationsdis-
playen.
2 Tryck på eller för att
välja ”Klocka”: 00”.
3 Håll knappen intryckt. 4
Tryck på eller för att
välja den post som ska ändras.
5 Tryck på eller för att
ändra inställning.
Följande kan ändras:
 12-timmarsklocka/24-timmars-
klocka
 Timme
 Minut
nKlocka, inställning
Klockorna på följande kan ställas in
på skärmen för ljudanläggningen.
 Informationsdisplay
 Ljudanläggningsskärm
nStälla in klockan för automa-
tisk justering av GPS
1 Tryck på knappen ”MENU”.
2 Välj ”Inställning” på skärmen
”Meny”.
3 Välj ”Generell” på skärmen
”Installation”.
4 Välj ”Klocka”.
5 Välj ”Justera automatiskt med
GPS” och ställ in på På.
nStälla in klockan manuellt
1 Tryck på knappen ”MENU”.
2 Välj ”Inställning” på skärmen
”Meny”.
Justera klockan (modeller
utan navigationssystem/
multimediasystem)
Justera klockan (modeller
med navigationssystem/
multimediasystem)
OM12P55SE.book Page 97 Thursd ay, November 12, 2020 5:14 PM

98
OM12L35SE2-1. Instrumentgrupp
3
Välj ”Generell” på skärmen
”Installation”.
4 Välj ”Klocka”.
5 Välj ”Justera automatiskt med
GPS” och ställ in på Av.
6 Justera den visade tiden.
 Timme: Välj ”–” eller ”+” för
”Timme” för att ställa in rätt
timme.
 Minut: Välj ”–” eller ”+” för ”Minut”
för att ställa in rätt minut.
 ”:00”: Välj för att ställa in klockan
på början av nästa timme.
t.ex.
01:00 till 01:29  01:00
01:30 till 01:59  02:00
nStälla in tidszon
1 Tryck på knappen ”MENU”.
2 Välj ”Inställning” på skärmen
”Meny”.
3 Välj ”Generell” på skärmen
”Installation”.
4 Välj ”Klocka”.
5 Välj ”Tidszon”.
Välj önskad tidszon.
nStälla in sommartid
1 Tryck på knappen ”MENU”.
2 Välj ”Inställning” på skärmen
”Meny”.
3 Välj ”Generell” på skärmen
”Installation”.
4 Välj ”Klocka”.
5 Välj ”Sommartid” och därefter
På/Av.
nVäxla visning mellan 12- och
24-timmarsklockan
1 Tryck på knappen ”MENU”.
2 Välj ”Inställning” på skärmen
”Meny”.
3 Välj ”Generell” på skärmen
”Installation”.
4 Välj ”Klocka”.
5 Välj ”24-timmarsformat”, och
sedan På/Av.
Klockan visar 12-timmarsformat när
inställningen är Av.
nSkärm för inställning av klocka
(modeller med navigations/multi-
mediasystem)
Om ”Klocka”: 00” visas när väljs på
informationsdisplayen kan en störning ha
uppstått i systemet. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer kontrollera bilen.
OM12P55SE.book Page 98 Thursd ay, November 12, 2020 5:14 PM

99
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer

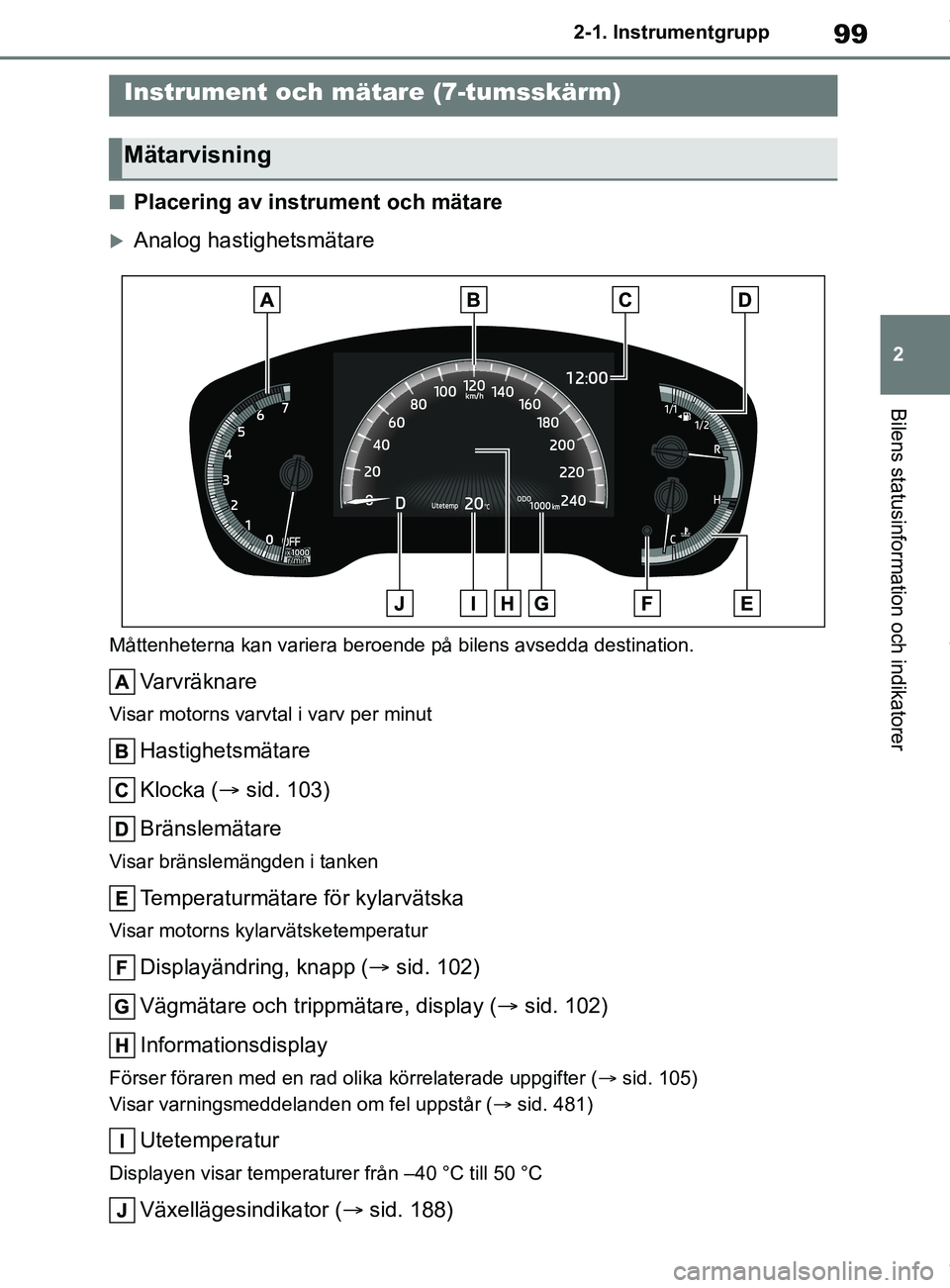

nPlacering av instrument och mätare
Analog hastighetsmätare
Måttenheterna kan variera beroende på bilens avsedda destination.
Varvräknare
Visar motorns varvtal i varv per minut
Hastighetsmätare
Klocka (
sid. 103)
Bränslemätare
Visar bränslemängden i tanken
Temperaturmätare för kylarvätska
Visar motorns kylarvätsketemperatur
Displayändring, knapp ( sid. 102)
Vägmätare och trippmätare, display ( sid. 102)
Informationsdisplay
Förser föraren med en rad olika körrelaterade uppgifter ( sid. 105)
Visar varningsmeddelanden om fel uppstår ( sid. 481)
Utetemperatur
Displayen visar temperaturer från –40 °C till 50 °C
Växellägesindikator ( sid. 188)
Instrument och mätare (7-tumsskärm)
Mätarvisning
OM12P55SE.book Page 99 Thursd ay, November 12, 2020 5:14 PM

100
OM12L35SE2-1. Instrumentgrupp

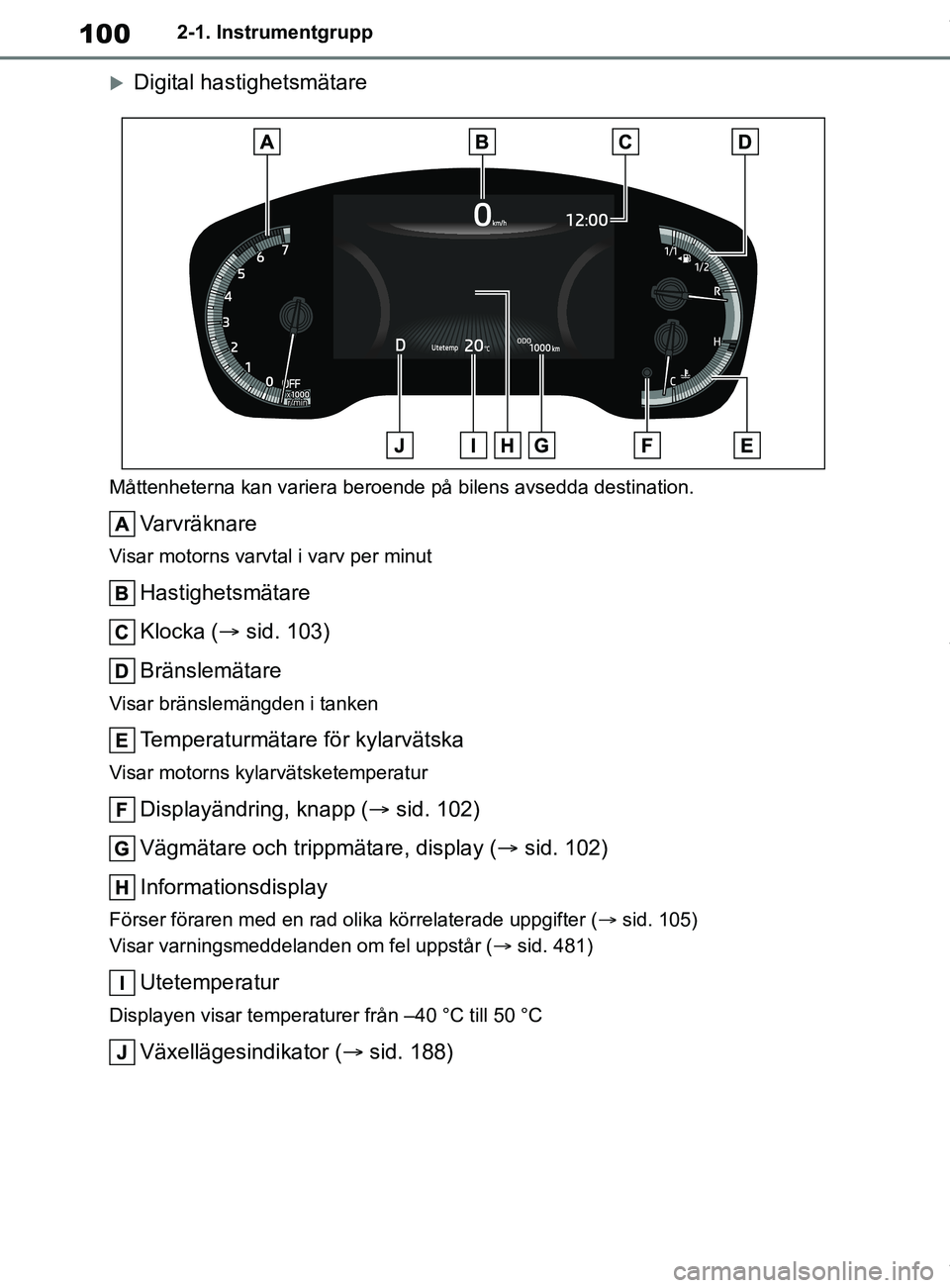

Digital hastighetsmätare
Måttenheterna kan variera beroende på bilens avsedda destination.
Varvräknare
Visar motorns varvtal i varv per minut
Hastighetsmätare
Klocka (
sid. 103)
Bränslemätare
Visar bränslemängden i tanken
Temperaturmätare för kylarvätska
Visar motorns kylarvätsketemperatur
Displayändring, knapp ( sid. 102)
Vägmätare och trippmätare, display ( sid. 102)
Informationsdisplay
Förser föraren med en rad olika körrelaterade uppgifter ( sid. 105)
Visar varningsmeddelanden om fel uppstår ( sid. 481)
Utetemperatur
Displayen visar temperaturer från –40 °C till 50 °C
Växellägesindikator ( sid. 188)
OM12P55SE.book Page 100 Thursday, November 12, 2020 5:14 PM

101
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer

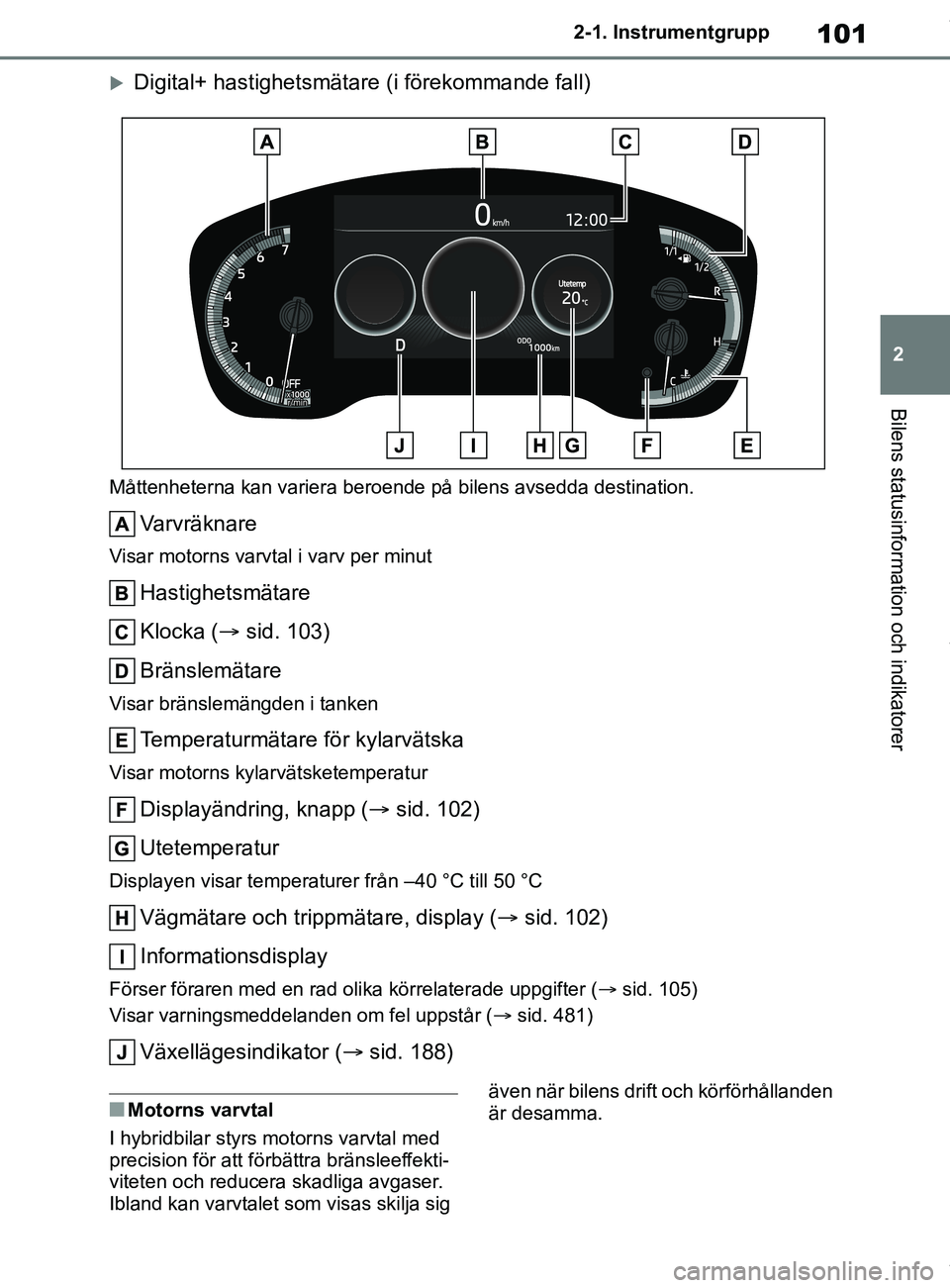

Digital+ hastighetsmätare (i förekommande fall)
Måttenheterna kan variera beroende på bilens avsedda destination.
Varvräknare
Visar motorns varvtal i varv per minut
Hastighetsmätare
Klocka (
sid. 103)
Bränslemätare
Visar bränslemängden i tanken
Temperaturmätare för kylarvätska
Visar motorns kylarvätsketemperatur
Displayändring, knapp ( sid. 102)
Utetemperatur
Displayen visar temperaturer från –40 °C till 50 °C
Vägmätare och trippmätare, display ( sid. 102)
Informationsdisplay
Förser föraren med en rad olika körrelaterade uppgifter ( sid. 105)
Visar varningsmeddelanden om fel uppstår ( sid. 481)
Växellägesindikator ( sid. 188)
nMotorns varvtal
I hybridbilar styrs motorns varvtal med
precision för att förbättra bränsleeffekti-
viteten och reducera skadliga avgaser.
Ibland kan varvtalet som visas skilja sig även när bilens drift och körförhållanden
är desamma.
OM12P55SE.book Page 101 Thursday, November 12, 2020 5:14 PM

102
OM12L35SE2-1. Instrumentgrupp

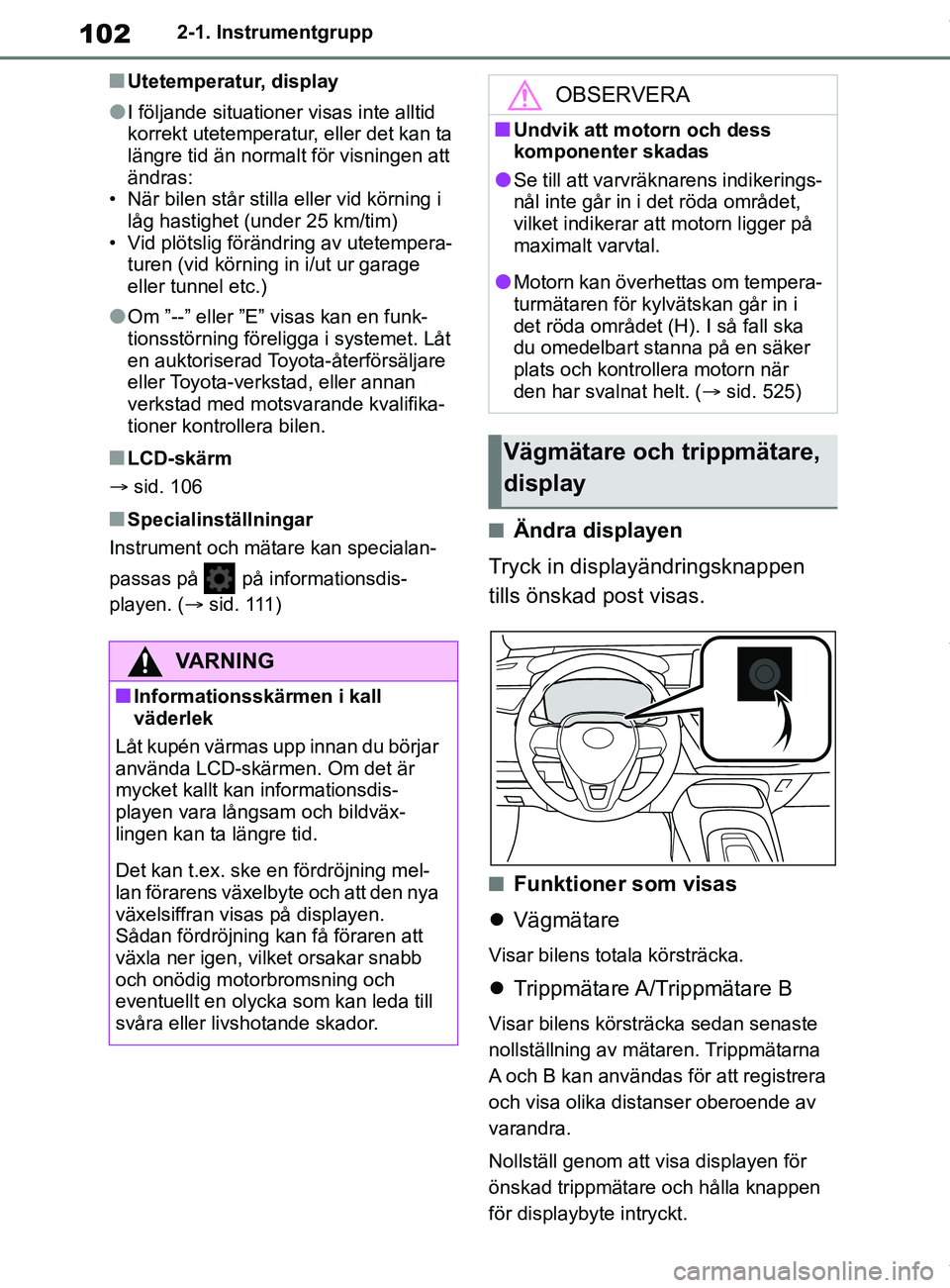

nUtetemperatur, display
lI följande situationer visas inte alltid
korrekt utetemperatur, eller det kan ta
längre tid än normalt för visningen att
ändras:
• När bilen står stilla eller vid körning i låg hastighet (under 25 km/tim)
• Vid plötslig förändring av utetempera-
turen (vid körning in i/ut ur garage
eller tunnel etc.)
lOm ”--” eller ”E” visas kan en funk-
tionsstörning föreligga i systemet. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner kontrollera bilen.
nLCD-skärm
 sid. 106
nSpecialinställningar
Instrument och mätare kan specialan-
passas på på informationsdis-
playen. ( sid. 111)nÄndra displayen
Tryck in displayändringsknappen
tills önskad post visas.
nFunktioner som visas
 Vägmätare
Visar bilens totala körsträcka.
Trippmätare A/Trippmätare B
Visar bilens körsträcka sedan senaste
nollställning av mätaren. Trippmätarna
A och B kan användas för att registrera
och visa olika distanser oberoende av
varandra.
Nollställ genom att visa displayen för
önskad trippmätare och hålla knappen
för displaybyte intryckt.
VARNING
nInformationsskärmen i kall
väderlek
Låt kupén värmas upp innan du börjar
använda LCD-skärmen. Om det är
mycket kallt kan informationsdis-
playen vara långsam och bildväx-
lingen kan ta längre tid.
Det kan t.ex. ske en fördröjning mel-
lan förarens växelbyte och att den nya
växelsiffran visas på displayen.
Sådan fördröjning kan få föraren att
växla ner igen, vilket orsakar snabb
och onödig motorbromsning och
eventuellt en olycka som kan leda till
svåra eller livshotande skador.
OBSERVERA
nUndvik att motorn och dess
komponenter skadas
lSe till att varvräknarens indikerings-
nål inte går in i det röda området,
vilket indikerar att motorn ligger på
maximalt varvtal.
lMotorn kan överhettas om tempera-
turmätaren för kylvä tskan går in i
det röda området (H). I så fall ska
du omedelbart stanna på en säker
plats och kontrollera motorn när
den har svalnat helt. ( sid. 525)
Vägmätare och trippmätare,
display
OM12P55SE.book Page 102 Thursday, November 12, 2020 5:14 PM

103
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer

Instrumentbelysning, reglage
Visar kontrollen för instrumentpanelbe-
lysningen.
• Ljusstyrkan på in strumentpanelbelys-
ningen kan justeras separat när bak-
ljusen är tända eller släckta.
• Justera ljusstyrkan genom att visa displayen för inst rumentbelysningen
och hålla knappen för displaybyte
intryckt.
nStälla in minuten på ”00”.
1 Tryck på eller för att
välja på informationsdis-
playen.
2 Tryck på eller för att
välja ”Klocka”: 00”.
Tryck på för att ställa in
klockan på början av nästa timme.
t.ex.
01:00 till 01:29  01:00
01:30 till 01:59  02:00
nÄndra klockan
1 Tryck på eller för att
välja på informationsdis-
playen.
2 Tryck på eller för att
välja ”Klocka”: 00”.
3 Håll knappen intryckt. 4
Tryck på eller för att
välja den post som ska ändras.
5 Tryck på eller för att
ändra inställning.
Följande kan ändras:
 12-timmarsklocka/24-timmar-
sklocka
 Timme
 Minut
nKlocka, inställning
Klockorna på följande kan ställas in
på skärmen för ljudanläggningen.
 Informationsdisplay
 Ljudanläggningsskärm
nStälla in klockan för automa-
tisk justering av GPS
1 Tryck på knappen ”MENU”.
2 Välj ”Inställning” på skärmen
”Meny”.
3 Välj ”Generell” på skärmen
”Installation”.
4 Välj ”Klocka”.
5 Välj ”Justera automatiskt med
GPS” och ställ in på På.
nStälla in klockan manuellt
1 Tryck på knappen ”MENU”.
2 Välj ”Inställning” på skärmen
”Meny”.
Justera klockan (modeller
utan navigationssystem/
multimediasystem)
Justera klockan (modeller
med navigationssystem/
multimediasystem)
OM12P55SE.book Page 103 Thursday, November 12, 2020 5:14 PM

104
OM12L35SE2-1. Instrumentgrupp
3
Tryck på ”Generell” på skärmen
”Installation”.
4 Tryck på ”Klocka”.
5 Välj ”Justera automatiskt med
GPS” och ställ in på Av.
6 Justera den visade tiden.
 Timme: Välj ”–” eller ”+” för
”Timme” för att ställa in rätt
timme.
 Minut: Välj ”–” eller ”+” för ”Minut”
för att ställa in rätt minut.
 ”:00”: Välj för att ställa in klockan
på början av nästa timme.
t.ex.
01:00 till 01:29  01:00
01:30 till 01:59  02:00
nStälla in tidszon
1 Tryck på knappen ”MENU”.
2 Välj ”Inställning” på skärmen
”Meny”.
3 Tryck på ”Generell” på skärmen
”Installation”.
4 Tryck på ”Klocka”.
5 Välj ”Tidszon”.
Tryck på önskad tidszon.
nStälla in sommartid
1 Tryck på knappen ”MENU”.
2 Välj ”Inställning” på skärmen
”Meny”.
3 Tryck på ”Generell” på skärmen
”Installation”.
4 Tryck på ”Klocka”.
5 Välj ”Sommartid” och därefter
På/Av.
nVäxla visning mellan 12- och
24-timmarsklockan
1 Tryck på knappen ”MENU”.
2 Välj ”Inställning” på skärmen
”Meny”.
3 Tryck på ”Generell” på skärmen
”Installation”.
4 Tryck på ”Klocka”.
5 Välj ”24-timmarsformat”, och
sedan På/Av.
Klockan visar 12-timmarsformat när
inställningen är Av.
nSkärm för inställning av klocka
(modeller med navigations/multi-
mediasystem)
Om ”Klocka”: 00” visas när väljs på
informationsdisplayen kan en störning ha
uppstått i systemet. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer kontrollera bilen.
OM12P55SE.book Page 104 Thursday, November 12, 2020 5:14 PM

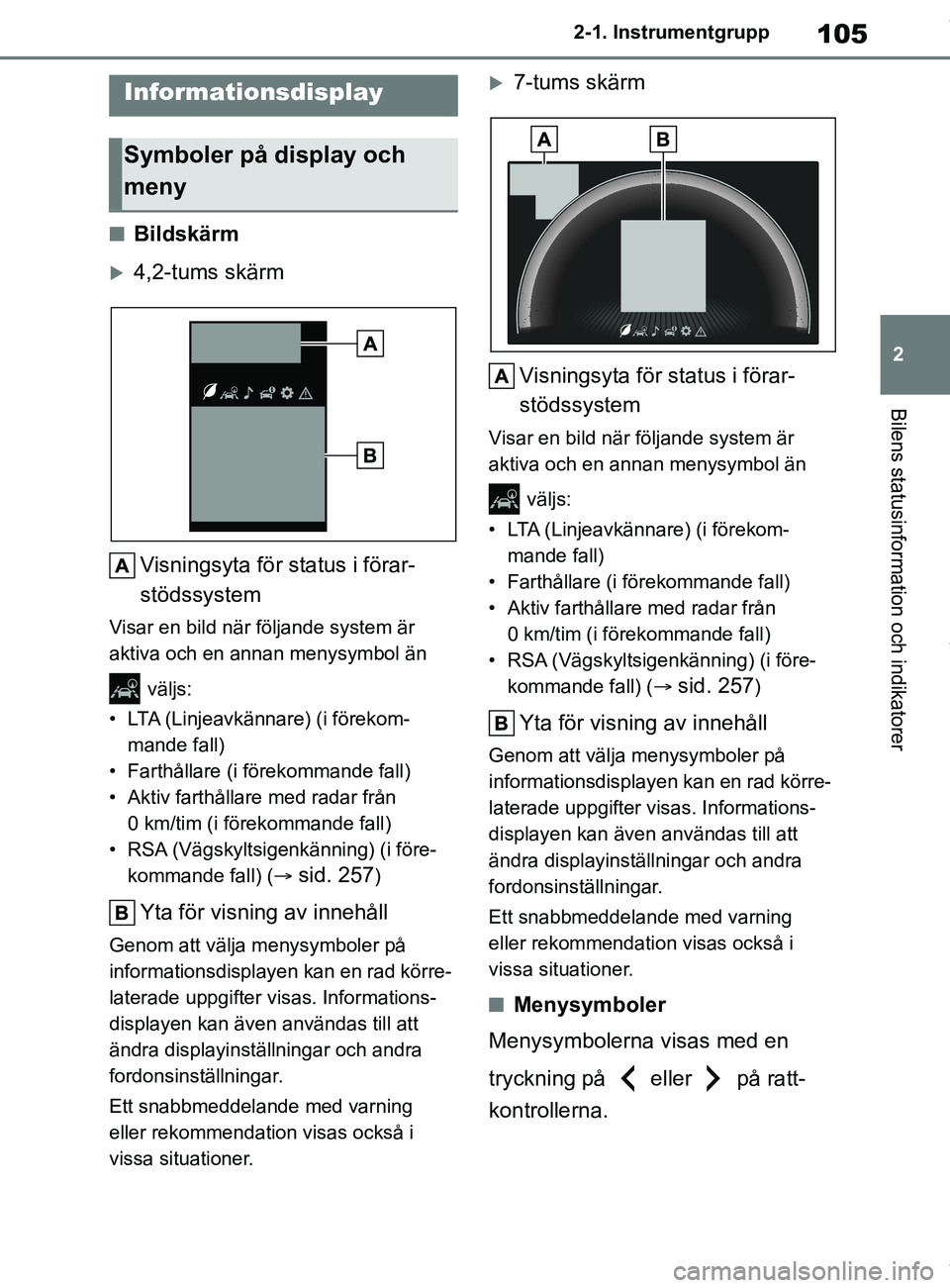

105
2
OM12L35SE 2-1. Instrumentgrupp
Bilens statusinformation och indikatorer
nBildskärm
4,2-tums skärm
Visningsyta för status i förar-
stödssystem
Visar en bild när följande system är
aktiva och en annan menysymbol än väljs:
• LTA (Linjeavkännare) (i förekom- mande fall)
• Farthållare (i förekommande fall)
• Aktiv farthållare med radar från 0 km/tim (i förekommande fall)
• RSA (Vägskyltsigenkänning) (i före- kommande fall) ( 
sid. 257)
Yta för visning av innehåll
Genom att välja menysymboler på
informationsdisplayen kan en rad körre-
laterade uppgifter visas. Informations-
displayen kan även användas till att
ändra displayinställningar och andra
fordonsinställningar.
Ett snabbmeddelande med varning
eller rekommendation visas också i
vissa situationer.
7-tums skärm
Visningsyta för status i förar-
stödssystem
Visar en bild när följande system är
aktiva och en annan menysymbol än väljs:
• LTA (Linjeavkännare) (i förekom- mande fall)
• Farthållare (i förekommande fall)
• Aktiv farthållare med radar från 0 km/tim (i förekommande fall)
• RSA (Vägskyltsigenkänning) (i före- kommande fall) ( 
sid. 257)
Yta för visning av innehåll
Genom att välja menysymboler på
informationsdisplaye n kan en rad körre-
laterade uppgifter visas. Informations-
displayen kan även användas till att
ändra displayinställningar och andra
fordonsinställningar.
Ett snabbmeddelande med varning
eller rekommendation visas också i
vissa situationer.
nMenysymboler
Menysymbolerna visas med en
tryckning på eller på ratt-
kontrollerna.
Informationsdisplay
Symboler på display och
meny
OM12P55SE.book Page 105 Thursday, November 12, 2020 5:14 PM

106
OM12L35SE2-1. Instrumentgrupp
nLCD-skärm
Små prickar eller ljusfläckar kan synas
på skärmen. Detta fenomen är vanligt
på LCD-skärmar och innebär inga pro-
blem vid användning av skärmen.
Informationsdisplayen hanteras
med de rattmonterade kontrollerna. / : Välj menysymboler
/ : Ändra visat innehåll,
rulla skärmen uppåt/nedåt och
flytta markören uppåt/nedåt
Tryck: Bekräfta/Ställ in
Tryck och håll intryckt:
Nollställ/visa anpassningsbara
poster
Återgå till föregående skärm
Ringa/ta emot samtal och visa
historik
Länkat till handsfree-systemet, ringda
eller mottagna samtal visas. Se instruk-
tionsboken till navigations/multimedia-
systemet för uppgifter om
handsfree-systemet.
nFunktioner som visas
 Hastighetsmätardisplay/Räckvidd
(4,2-tumsskärm)
 Bränsleekonomi
 Hybridsystemsindikator/ECO
Accelerator Guidance/Eco-resultat
 EV-förhållande/EV-körningsför-
hållande
Display för körrelaterad infor-
mation ( sid. 106)
Display för information om
förarstödssystem (i förekom-
mande fall) ( sid. 110)
Display länkad till ljudanlägg-
ningen (i förekommande fall)
( sid. 111)
Display för fordonsinforma-
tion ( sid. 111)
Display för inställningar
( sid. 111)
Display för varningsmedde-
lande ( sid. 481)
VARNING
nVarning för användning under
körning
lVar extra uppmärksam på säkerhe-
ten i omgivningen kring bilen
medan du använder informations-
displayen under körning.
lTitta inte oavbrutet på informations-
displayen under körning eftersom du
kan missa att se fotgängare, föremål
på vägen, etc., framför bilen.
nInformationsskärmen i kall
väderlek
 sid. 96, 102
Ändra reglagen på ratten
Körrelaterad information,
innehåll
OM12P55SE.book Page 106 Thursday, November 12, 2020 5:14 PM
