sensor TOYOTA COROLLA HATCHBACK 2020 Bruksanvisningar (in Swedish)

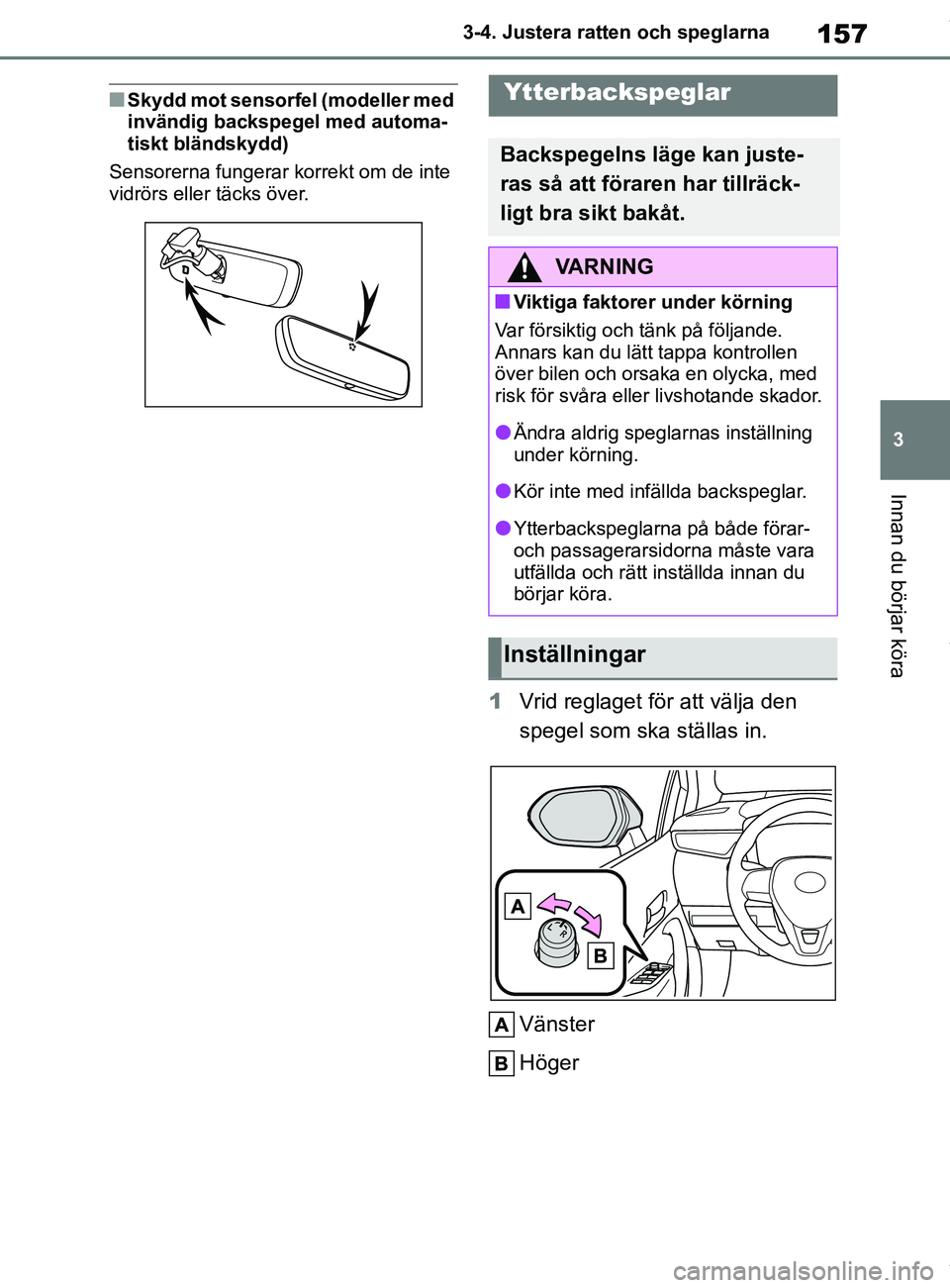

157
3
OM12L35SE 3-4. Justera ratten och speglarna
Innan du börjar köra
nSkydd mot sensorfel (modeller med
invändig backspegel med automa-
tiskt bländskydd)
Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
1 Vrid reglaget för att välja den
spegel som ska ställas in.
Vänster
Höger
Ytterbackspeglar
Backspegelns läge kan juste-
ras så att föraren har tillräck-
ligt bra sikt bakåt.
VARNING
nViktiga faktorer under körning
Var försiktig och tänk på följande.
Annars kan du lätt tappa kontrollen
över bilen och orsaka en olycka, med
risk för svåra eller livshotande skador.
lÄndra aldrig speglarnas inställning
under körning.
lKör inte med infällda backspeglar.
lYtterbackspeglarna på både förar-
och passagerarsidorna måste vara
utfällda och rätt inställda innan du
börjar köra.
Inställningar
OM12P55SE.book Page 157 Thursday, November 12, 2020 5:14 PM

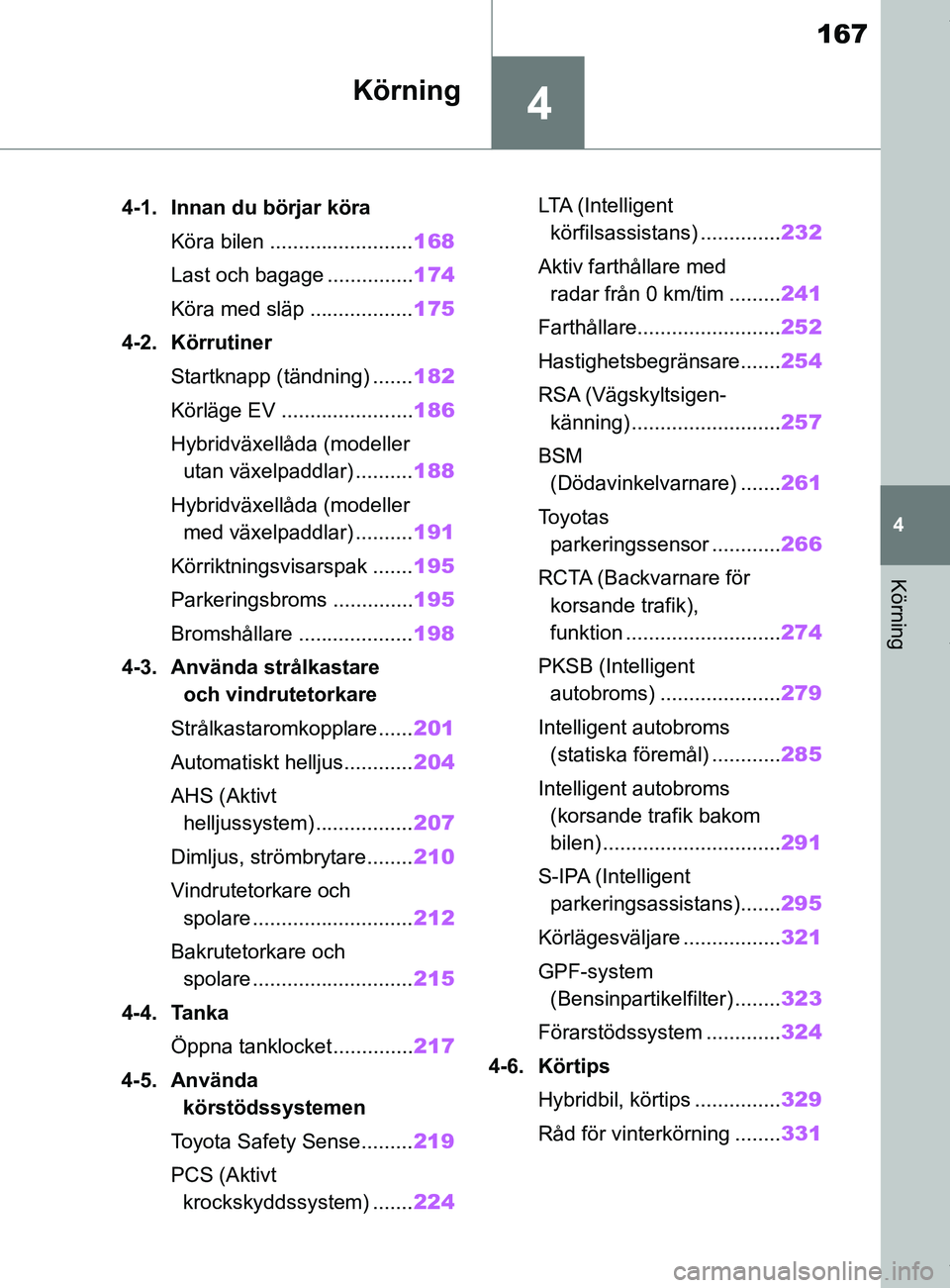

4
167
OM12L35SE
4
Körning
Körning
.4-1. Innan du börjar köraKöra bilen ......................... 168
Last och bagage ............... 174
Köra med släp .................. 175
4-2. Körrutiner
Startknapp (tändning) ....... 182
Körläge EV ....................... 186
Hybridväxellåda (modeller utan växelpaddlar) .......... 188
Hybridväxellåda (modeller med växelpaddlar) .......... 191
Körriktningsvisarspak ....... 195
Parkeringsbroms .............. 195
Bromshållare .................... 198
4-3. Använda strålkastare och vindrutetorkare
Strålkastaromkopplare...... 201
Automatiskt helljus............ 204
AHS (Aktivt helljussystem) ................. 207
Dimljus, strömbrytare........ 210
Vindrutetorkare och spolare ............................ 212
Bakrutetorkare och spolare ............................ 215
4-4. Tanka Öppna tanklocket.............. 217
4-5. Använda körstödssystemen
Toyota Safety Sense......... 219
PCS (Aktivt krockskyddssystem) ....... 224LTA (Intelligent
körfilsassistans) ..............232
Aktiv farthållare med radar från 0 km/tim ......... 241
Farthållare......................... 252
Hastighetsbegränsare....... 254
RSA (Vägskyltsigen- känning) .......................... 257
BSM (Dödavinkelvarnare) ....... 261
Toyotas parkeringssensor ............ 266
RCTA (Backvarnare för korsande trafik),
funktion ........................... 274
PKSB (Intelligent autobroms) ..................... 279
Intelligent autobroms (statiska föremål) ............ 285
Intelligent autobroms (korsande trafik bakom
bilen) ............................... 291
S-IPA (Intelligent parkeringsassistans).......295
Körlägesväljare ................. 321
GPF-system (Bensinpartikelfilter) ........323
Förarstödssystem ............. 324
4-6. Körtips Hybridbil, körtips ...............329
Råd för vinterkörning ........ 331
OM12P55SE.book Page 167 Thursday, November 12, 2020 5:14 PM

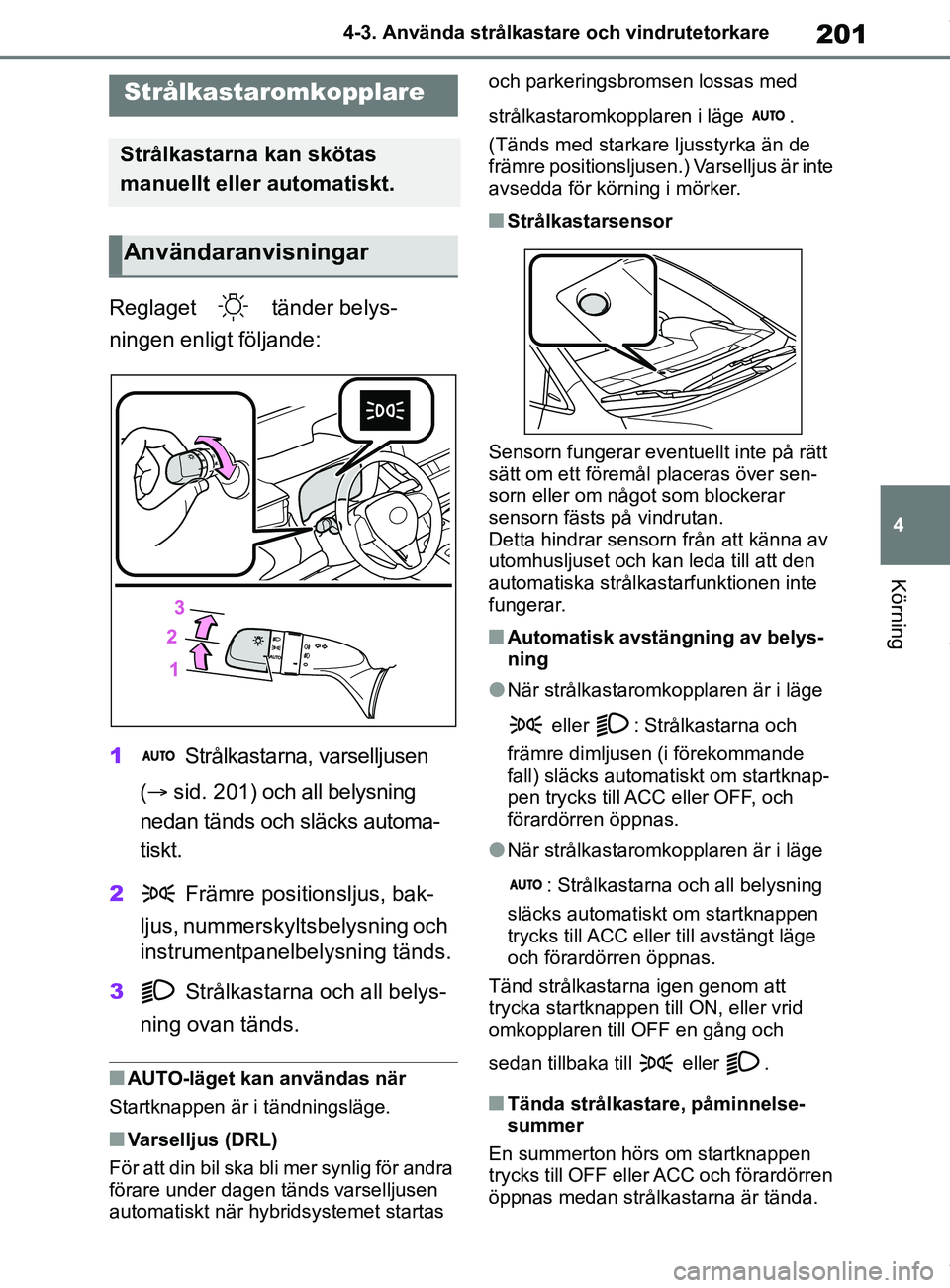

201
4
OM12L35SE 4-3. Använda strålkastare och vindrutetorkare
Körning
4-3.Använda strålkastare och vindrutetorkare
Reglaget tänder belys-
ningen enligt följande:
1
Strålkastarna, varselljusen
(  sid. 201) och all belysning
nedan tänds och släcks automa-
tiskt.
2 Främre positionsljus, bak-
ljus, nummerskyltsbelysning och
instrumentpanelbelysning tänds.
3 Strålkastarna och all belys-
ning ovan tänds.
nAUTO-läget kan användas när
Startknappen är i tändningsläge.
nVarselljus (DRL)
För att din bil ska bli mer synlig för andra
förare under dagen tänds varselljusen
automatiskt när hybr idsystemet startas och parkeringsbromsen lossas med
strålkastaromkopplaren i läge .
(Tänds med starkare ljusstyrka än de
främre positionsljusen.) Varselljus är inte
avsedda för körning i mörker.
nStrålkastarsensor
Sensorn fungerar eventuellt inte på rätt
sätt om ett föremål placeras över sen-
sorn eller om något som blockerar
sensorn fästs på vindrutan.
Detta hindrar sensorn från att känna av
utomhusljuset och kan leda till att den
automatiska strålkastarfunktionen inte
fungerar.
nAutomatisk avstängning av belys-
ning
lNär strålkastaromkopplaren är i läge eller : Strålkastarna och
främre dimljusen (i förekommande
fall) släcks automatiskt om startknap-
pen trycks till ACC eller OFF, och
förardörren öppnas.
lNär strålkastaromkopplaren är i läge
: Strålkastarna och all belysning
släcks automatiskt om startknappen
trycks till ACC eller till avstängt läge
och förardörren öppnas.
Tänd strålkastarna igen genom att
trycka startknappen till ON, eller vrid
omkopplaren till OFF en gång och
sedan tillbaka till eller .
nTända strålkastare, påminnelse-
summer
En summerton hörs om startknappen
trycks till OFF eller ACC och förardörren
öppnas medan strålkastarna är tända.
Strålkastaromkopplare
Strålkastarna kan skötas
manuellt eller automatiskt.
Användaranvisningar
OM12P55SE.book Page 201 Thursday, November 12, 2020 5:14 PM

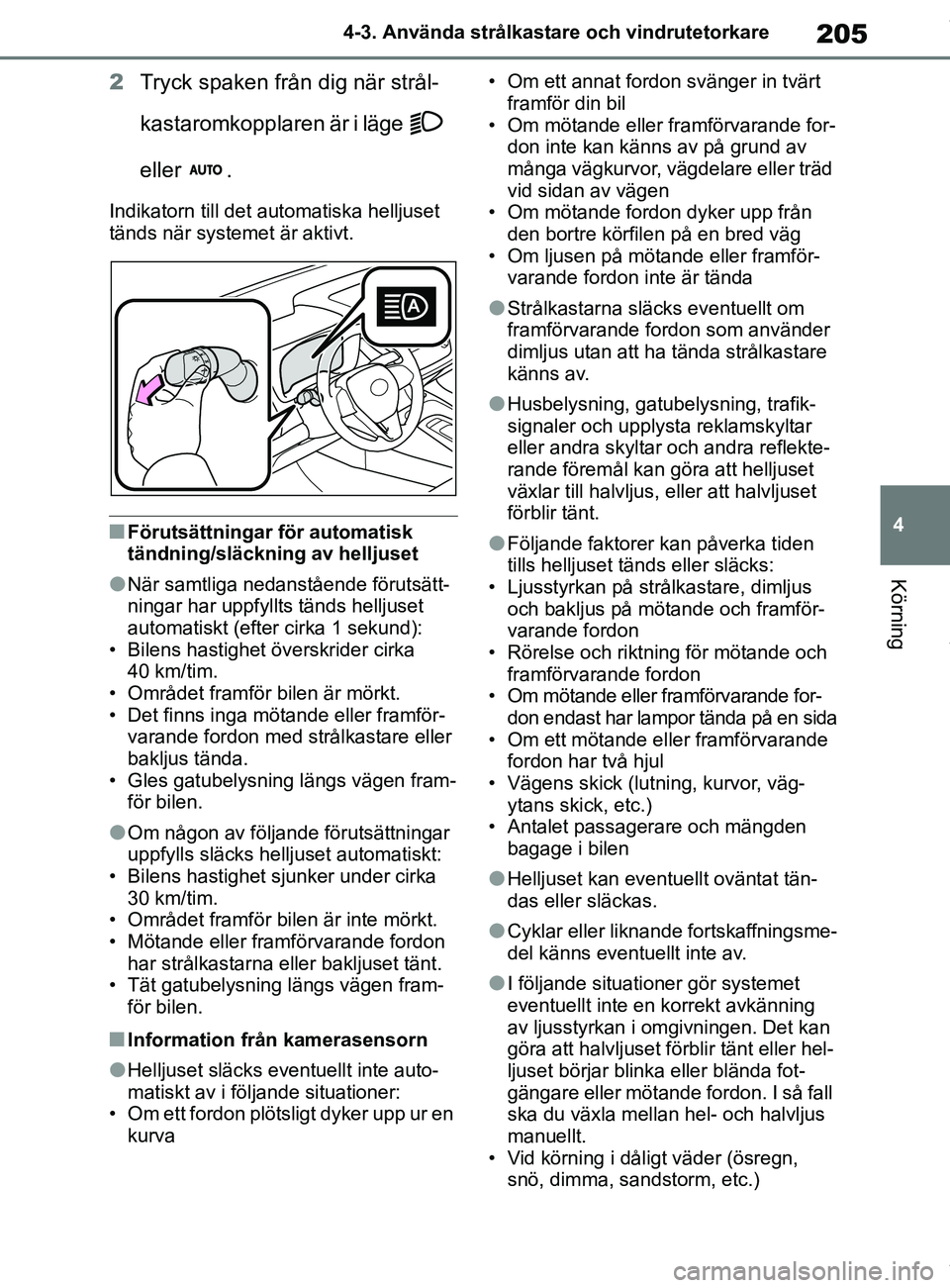

205
4
OM12L35SE 4-3. Använda strålkastare och vindrutetorkare
Körning
2
Tryck spaken från dig när strål-
kastaromkopplaren är i läge
eller .
Indikatorn till det automatiska helljuset
tänds när systemet är aktivt.
nFörutsättningar för automatisk
tändning/släckning av helljuset
lNär samtliga nedanstående förutsätt-
ningar har uppfyllts tänds helljuset
automatiskt (efter cirka 1 sekund):
• Bilens hastighet överskrider cirka
40 km/tim.
• Området framför bilen är mörkt.
• Det finns inga mötande eller framför- varande fordon med strålkastare eller
bakljus tända.
• Gles gatubelysning längs vägen fram-
för bilen.
lOm någon av följande förutsättningar
uppfylls släcks hellj uset automatiskt:
• Bilens hastighet sjunker under cirka 30 km/tim.
• Området framför bilen är inte mörkt.
• Mötande eller framförvarande fordon har strålkastarna e ller bakljuset tänt.
• Tät gatubelysning längs vägen fram- för bilen.
nInformation från kamerasensorn
lHelljuset släcks eventuellt inte auto-
matiskt av i följande situationer:
• Om ett fordon plötsligt dyker upp ur en kurva • Om ett annat fordon svänger in tvärt
framför din bil
• Om mötande eller framförvarande for-
don inte kan känns av på grund av
många vägkurvor, vägdelare eller träd
vid sidan av vägen
• Om mötande fordon dyker upp från den bortre körfilen på en bred väg
• Om ljusen på mötande eller framför-
varande fordon inte är tända
lStrålkastarna släcks eventuellt om
framförvarande fordon som använder
dimljus utan att ha tända strålkastare
känns av.
lHusbelysning, gatubelysning, trafik-
signaler och upplysta reklamskyltar
eller andra skyltar och andra reflekte-
rande föremål kan göra att helljuset
växlar till halvljus, eller att halvljuset
förblir tänt.
lFöljande faktorer kan påverka tiden
tills helljuset tä nds eller släcks:
• Ljusstyrkan på strålkastare, dimljus och bakljus på mötande och framför-
varande fordon
• Rörelse och riktning för mötande och framförvarande fordon
• Om mötande eller fr amförvarande for-
don endast har lampor tända på en sida
• Om ett mötande eller framförvarande
fordon har två hjul
• Vägens skick (lutning, kurvor, väg- ytans skick, etc.)
• Antalet passagerare och mängden bagage i bilen
lHelljuset kan eventuellt oväntat tän-
das eller släckas.
lCyklar eller liknande fortskaffningsme-
del känns eventuellt inte av.
lI följande situationer gör systemet
eventuellt inte en korrekt avkänning
av ljusstyrkan i omgivningen. Det kan
göra att halvljuset förblir tänt eller hel-
ljuset börjar blinka eller blända fot-
gängare eller mötande fordon. I så fall
ska du växla mellan hel- och halvljus
manuellt.
• Vid körning i dåligt väder (ösregn, snö, dimma, sandstorm, etc.)
OM12P55SE.book Page 205 Thursday, November 12, 2020 5:14 PM

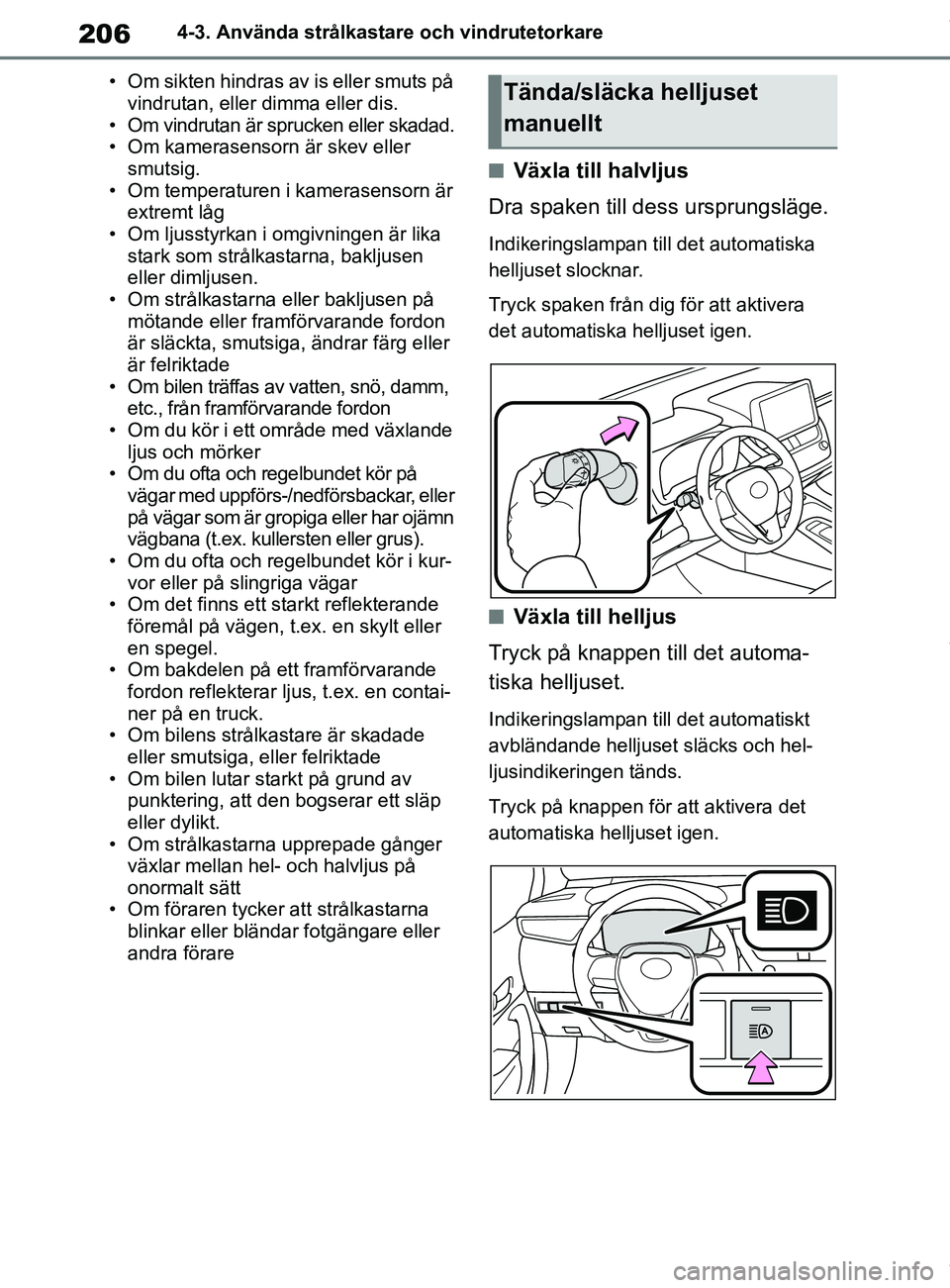

206
OM12L35SE4-3. Använda strålkastare och vindrutetorkare
• Om sikten hindras av is eller smuts på vindrutan, eller dimma eller dis.
• Om vindrutan är sprucken eller skadad.
• Om kamerasensorn är skev eller
smutsig.
• Om temperaturen i kamerasensorn är
extremt låg
• Om ljusstyrkan i omgivningen är lika stark som strålkastarna, bakljusen
eller dimljusen.
• Om strålkastarna eller bakljusen på mötande eller framförvarande fordon
är släckta, smutsiga, ändrar färg eller
är felriktade
• Om bilen träffas av vatten, snö, damm,
etc., från framförvarande fordon
• Om du kör i ett område med växlande ljus och mörker
• Om du ofta och regelbundet kör på vägar med uppförs-/nedförsbackar, eller
på vägar som är gropiga eller har ojämn
vägbana (t.ex. kullersten eller grus).
• Om du ofta och regelbundet kör i kur- vor eller på slingriga vägar
• Om det finns ett starkt reflekterande föremål på vägen, t.ex. en skylt eller
en spegel.
• Om bakdelen på ett framförvarande fordon reflekterar lj us, t.ex. en contai-
ner på en truck.
• Om bilens strålkastare är skadade eller smutsiga, eller felriktade
• Om bilen lutar starkt på grund av
punktering, att den bogserar ett släp
eller dylikt.
• Om strålkastarna upprepade gånger
växlar mellan hel- och halvljus på
onormalt sätt
• Om föraren tycker att strålkastarna
blinkar eller bländar fotgängare eller
andra förare
nVäxla till halvljus
Dra spaken till de ss ursprungsläge.
Indikeringslampan t ill det automatiska
helljuset slocknar.
Tryck spaken från dig för att aktivera
det automatiska helljuset igen.
nVäxla till helljus
Tryck på knappen till det automa-
tiska helljuset.
Indikeringslampan till det automatiskt
avbländande helljuset släcks och hel-
ljusindikeringen tänds.
Tryck på knappen för att aktivera det
automatiska helljuset igen.
Tända/släcka helljuset
manuellt
OM12P55SE.book Page 206 Thursday, November 12, 2020 5:14 PM

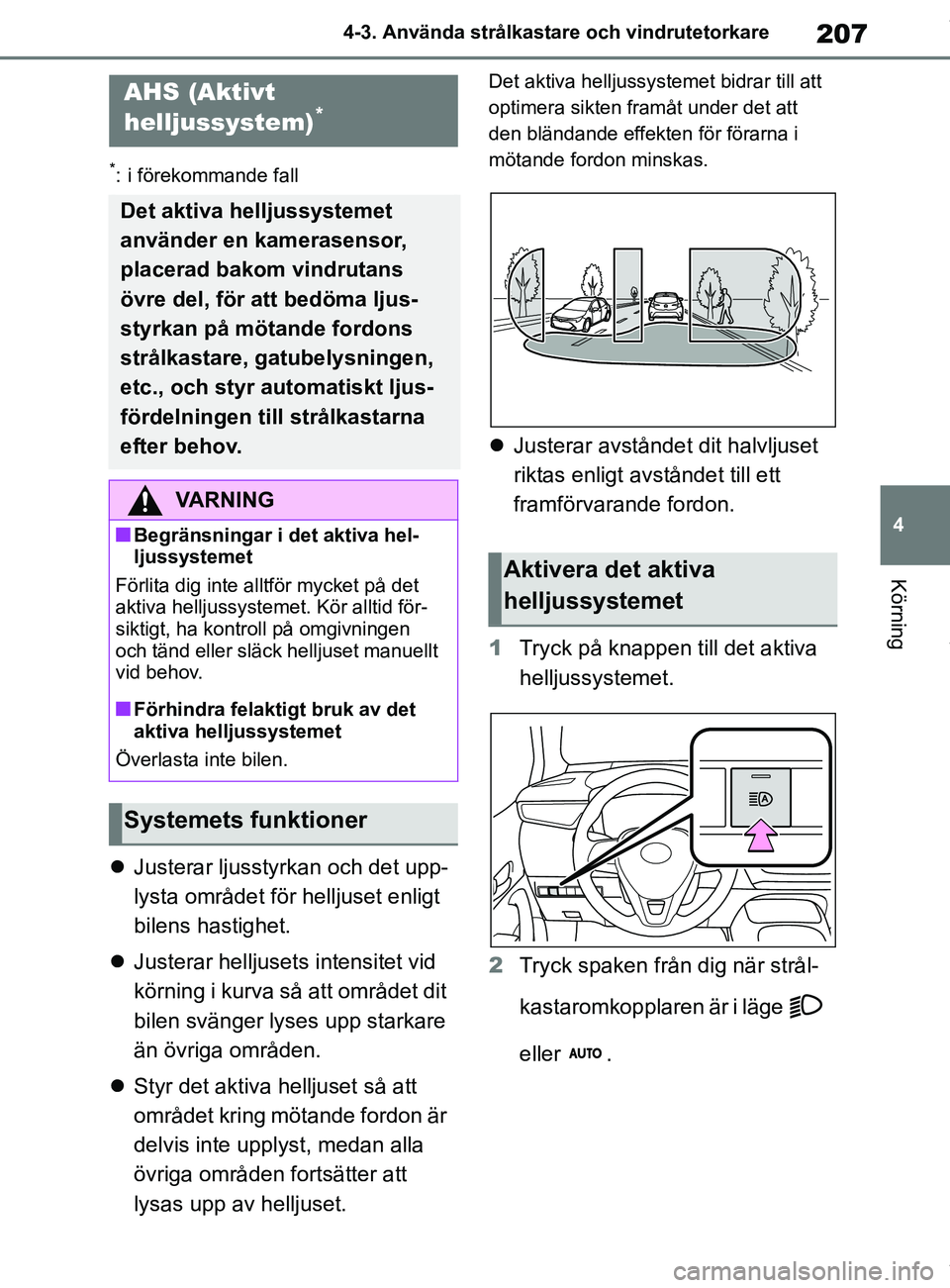

207
4
OM12L35SE 4-3. Använda strålkastare och vindrutetorkare
Körning
*: i förekommande fall

Justerar ljusstyrkan och det upp-
lysta området för helljuset enligt
bilens hastighet.
 Justerar helljusets intensitet vid
körning i kurva så att området dit
bilen svänger lyses upp starkare
än övriga områden.
 Styr det aktiva helljuset så att
området kring mötande fordon är
delvis inte upplyst, medan alla
övriga områden fortsätter att
lysas upp av helljuset.
Det aktiva helljussystem et bidrar till att
optimera sikten framåt under det att
den bländande effekten för förarna i
mötande fordon minskas.
 Justerar avståndet dit halvljuset
riktas enligt avståndet till ett
framförvarande fordon.
1 Tryck på knappen till det aktiva
helljussystemet.
2 Tryck spaken från dig när strål-
kastaromkopplaren är i läge
eller .
AHS (Aktivt
helljussystem)*
Det aktiva helljussystemet
använder en kamerasensor,
placerad bakom vindrutans
övre del, för att bedöma ljus-
styrkan på mötande fordons
strålkastare, gatubelysningen,
etc., och styr automatiskt ljus-
fördelningen till strålkastarna
efter behov.
VARNING
nBegränsningar i det aktiva hel-
ljussystemet
Förlita dig inte alltför mycket på det
aktiva helljussystemet . Kör alltid för-
siktigt, ha kontroll på omgivningen
och tänd eller släck helljuset manuellt
vid behov.
nFörhindra felaktig t bruk av det
aktiva helljussystemet
Överlasta inte bilen.
Systemets funktioner
Aktivera det aktiva
helljussystemet
OM12P55SE.book Page 207 Thursday, November 12, 2020 5:14 PM

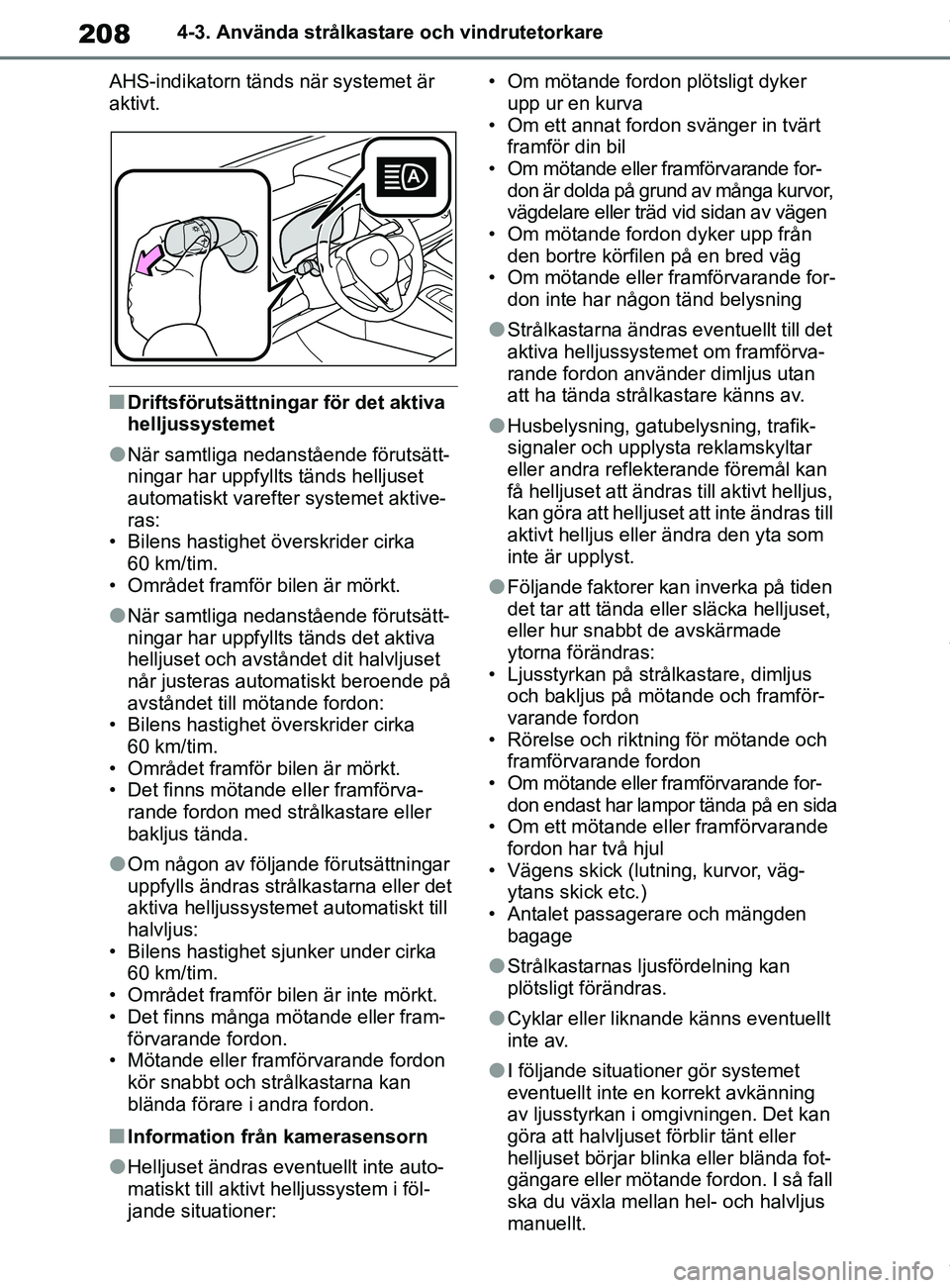

208
OM12L35SE4-3. Använda strålkastare och vindrutetorkare
AHS-indikatorn tänds när systemet är
aktivt.
nDriftsförutsättningar för det aktiva
helljussystemet
lNär samtliga nedanstående förutsätt-
ningar har uppfyllts tänds helljuset
automatiskt varefter systemet aktive-
ras:
• Bilens hastighet överskrider cirka
60 km/tim.
• Området framför bilen är mörkt.
lNär samtliga nedanstående förutsätt-
ningar har uppfyllts tänds det aktiva
helljuset och avståndet dit halvljuset
når justeras automatiskt beroende på
avståndet till mötande fordon:
• Bilens hastighet överskrider cirka
60 km/tim.
• Området framför bilen är mörkt.
• Det finns mötande eller framförva- rande fordon med strålkastare eller
bakljus tända.
lOm någon av följande förutsättningar
uppfylls ändras strålkastarna eller det
aktiva helljussystemet automatiskt till
halvljus:
• Bilens hastighet sjunker under cirka 60 km/tim.
• Området framför bilen är inte mörkt.
• Det finns många mötande eller fram- förvarande fordon.
• Mötande eller framförvarande fordon
kör snabbt och strålkastarna kan
blända förare i andra fordon.
nInformation från kamerasensorn
lHelljuset ändras eventuellt inte auto-
matiskt till aktivt helljussystem i föl-
jande situationer: • Om mötande fordon plötsligt dyker
upp ur en kurva
• Om ett annat fordon svänger in tvärt
framför din bil
• Om mötande eller fr amförvarande for-
don är dolda på grund av många kurvor,
vägdelare eller träd vid sidan av vägen
• Om mötande fordon dyker upp från den bortre körfilen på en bred väg
• Om mötande eller framförvarande for- don inte har någon tänd belysning
lStrålkastarna ändras eventuellt till det
aktiva helljussystemet om framförva-
rande fordon använder dimljus utan
att ha tända strålkastare känns av.
lHusbelysning, gatubelysning, trafik-
signaler och upplysta reklamskyltar
eller andra reflekterande föremål kan
få helljuset att ändras till aktivt helljus,
kan göra att helljuset att inte ändras till
aktivt helljus eller ändra den yta som
inte är upplyst.
lFöljande faktorer kan inverka på tiden
det tar att tända eller släcka helljuset,
eller hur snabbt de avskärmade
ytorna förändras:
• Ljusstyrkan på strålkastare, dimljus
och bakljus på mötande och framför-
varande fordon
• Rörelse och riktning för mötande och
framförvarande fordon
• Om mötande eller fr amförvarande for-
don endast har lampor tända på en sida
• Om ett mötande eller framförvarande fordon har två hjul
• Vägens skick (lutning, kurvor, väg-
ytans skick etc.)
• Antalet passagerare och mängden bagage
lStrålkastarnas ljusfördelning kan
plötsligt förändras.
lCyklar eller liknande känns eventuellt
inte av.
lI följande situationer gör systemet
eventuellt inte en korrekt avkänning
av ljusstyrkan i omgivningen. Det kan
göra att halvljuset förblir tänt eller
helljuset börjar blinka eller blända fot-
gängare eller mötande fordon. I så fall
ska du växla mellan hel- och halvljus
manuellt.
OM12P55SE.book Page 208 Thursday, November 12, 2020 5:14 PM

209
4
OM12L35SE 4-3. Använda strålkastare och vindrutetorkare
Körning

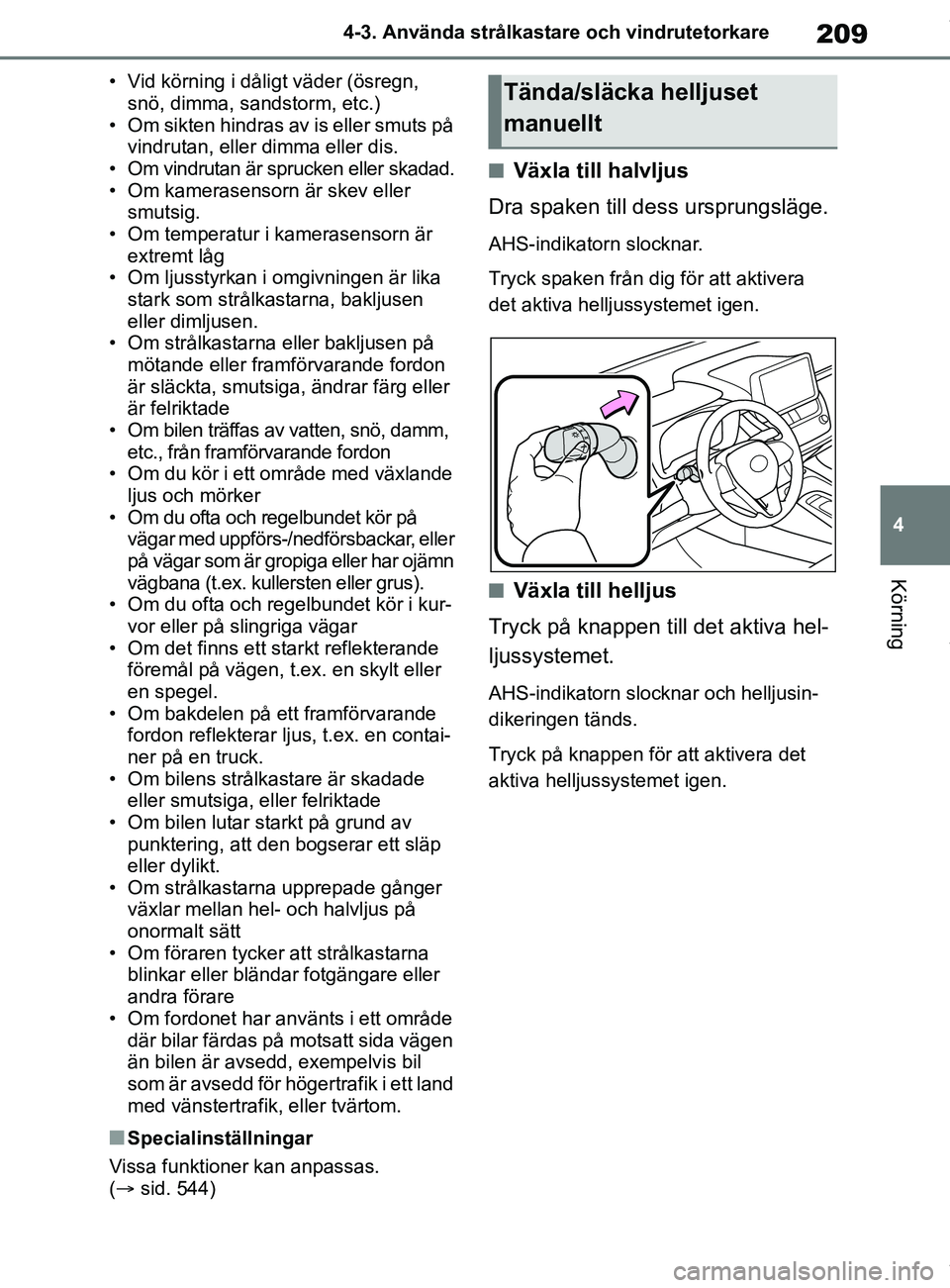

• Vid körning i dåligt väder (ösregn,
snö, dimma, sandstorm, etc.)
• Om sikten hindras av is eller smuts på
vindrutan, eller dimma eller dis.
• Om vindrutan är sprucken eller skadad.
• Om kamerasensorn är skev eller smutsig.
• Om temperatur i kamerasensorn är extremt låg
• Om ljusstyrkan i omgivningen är lika stark som strålkastarna, bakljusen
eller dimljusen.
• Om strålkastarna eller bakljusen på mötande eller framförvarande fordon
är släckta, smutsiga, ändrar färg eller
är felriktade
• Om bilen träffas av vatten, snö, damm, etc., från framförvarande fordon
• Om du kör i ett område med växlande ljus och mörker
• Om du ofta och regelbundet kör på
vägar med uppförs-/nedförsbackar, eller
på vägar som är gropiga eller har ojämn
vägbana (t.ex. kullersten eller grus).
• Om du ofta och regelbundet kör i kur- vor eller på slingriga vägar
• Om det finns ett starkt reflekterande
föremål på vägen, t.ex. en skylt eller
en spegel.
• Om bakdelen på ett framförvarande
fordon reflekterar lj us, t.ex. en contai-
ner på en truck.
• Om bilens strålkastare är skadade
eller smutsiga, eller felriktade
• Om bilen lutar starkt på grund av punktering, att den bogserar ett släp
eller dylikt.
• Om strålkastarna upprepade gånger växlar mellan hel- och halvljus på
onormalt sätt
• Om föraren tycker att strålkastarna
blinkar eller bländar fotgängare eller
andra förare
• Om fordonet har använts i ett område där bilar färdas på motsatt sida vägen
än bilen är avsedd, exempelvis bil
som är avsedd för högertrafik i ett land
med vänstertrafik, eller tvärtom.
nSpecialinställningar
Vissa funktioner kan anpassas.
( sid. 544)
nVäxla till halvljus
Dra spaken till de ss ursprungsläge.
AHS-indikatorn slocknar.
Tryck spaken från dig för att aktivera
det aktiva helljussystemet igen.
nVäxla till helljus
Tryck på knappen till det aktiva hel-
ljussystemet.
AHS-indikatorn slocknar och helljusin-
dikeringen tänds.
Tryck på knappen för att aktivera det
aktiva helljussystemet igen.
Tända/släcka helljuset
manuellt
OM12P55SE.book Page 209 Thursday, November 12, 2020 5:14 PM

213
4
OM12L35SE 4-3. Använda strålkastare och vindrutetorkare
Körning

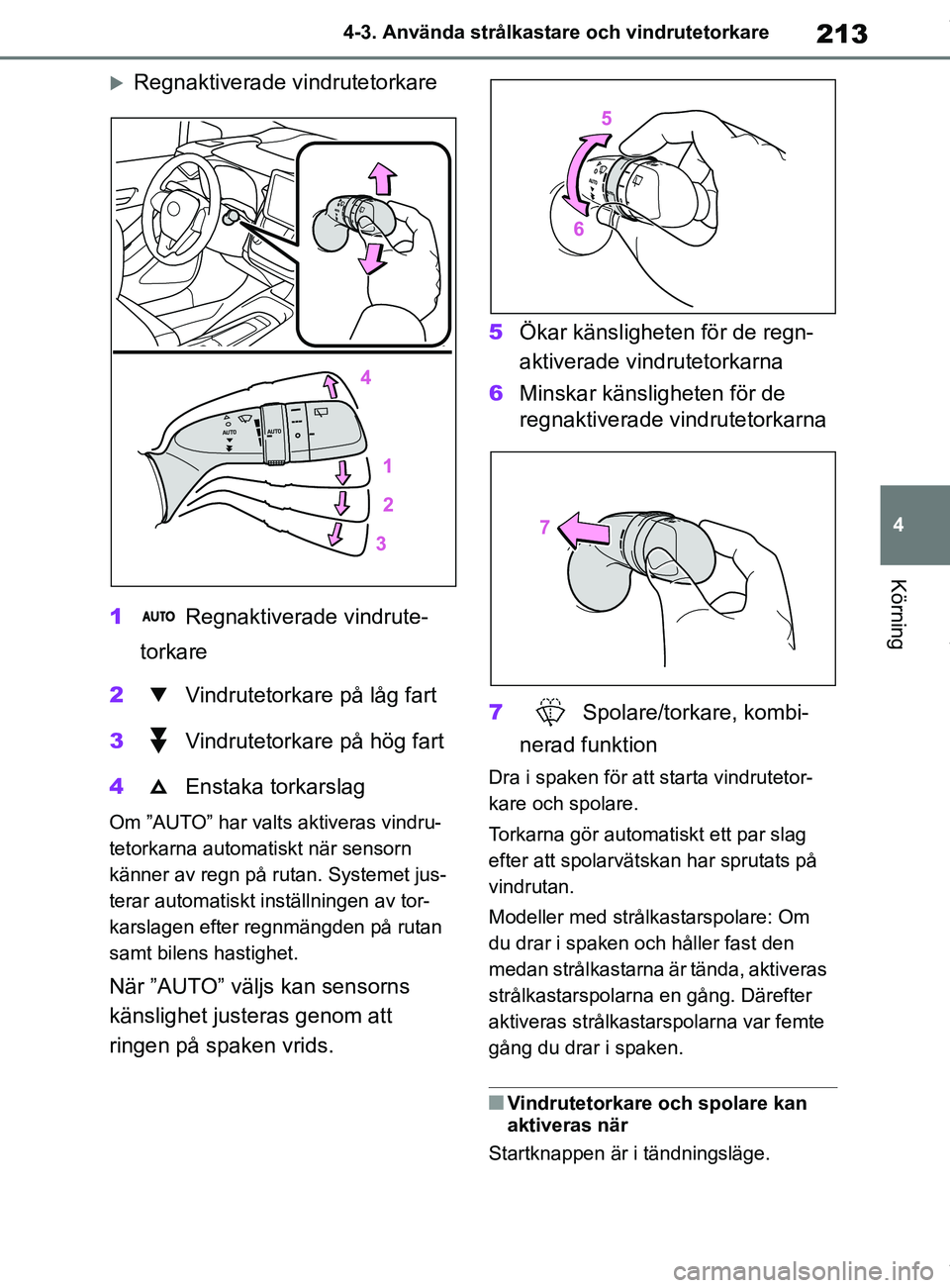

Regnaktiverade vindrutetorkare
1 Regnaktiverade vindrute-
torkare
2 Vindrutetorkare på låg fart
3 Vindrutetorkare på hög fart
4 Enstaka torkarslag
Om ”AUTO” har valts aktiveras vindru-
tetorkarna automa tiskt när sensorn
känner av regn på rutan. Systemet jus-
terar automatiskt inställningen av tor-
karslagen efter regnmängden på rutan
samt bilens hastighet.
När ”AUTO” väljs kan sensorns
känslighet justeras genom att
ringen på spaken vrids. 5
Ökar känsligheten för de regn-
aktiverade vindrutetorkarna
6 Minskar känsligheten för de
regnaktiverade vindrutetorkarna
7 Spolare/torkare, kombi-
nerad funktion
Dra i spaken för att starta vindrutetor-
kare och spolare.
Torkarna gör automatiskt ett par slag
efter att spolarvätskan har sprutats på
vindrutan.
Modeller med strålk astarspolare: Om
du drar i spaken och håller fast den
medan strålkastarna är tända, aktiveras
strålkastarspolarna en gång. Därefter
aktiveras strålkastarspolarna var femte
gång du drar i spaken.
nVindrutetorkare och spolare kan
aktiveras när
Startknappen är i tändningsläge.
OM12P55SE.book Page 213 Thursday, November 12, 2020 5:14 PM

214
OM12L35SE4-3. Använda strålkastare och vindrutetorkare

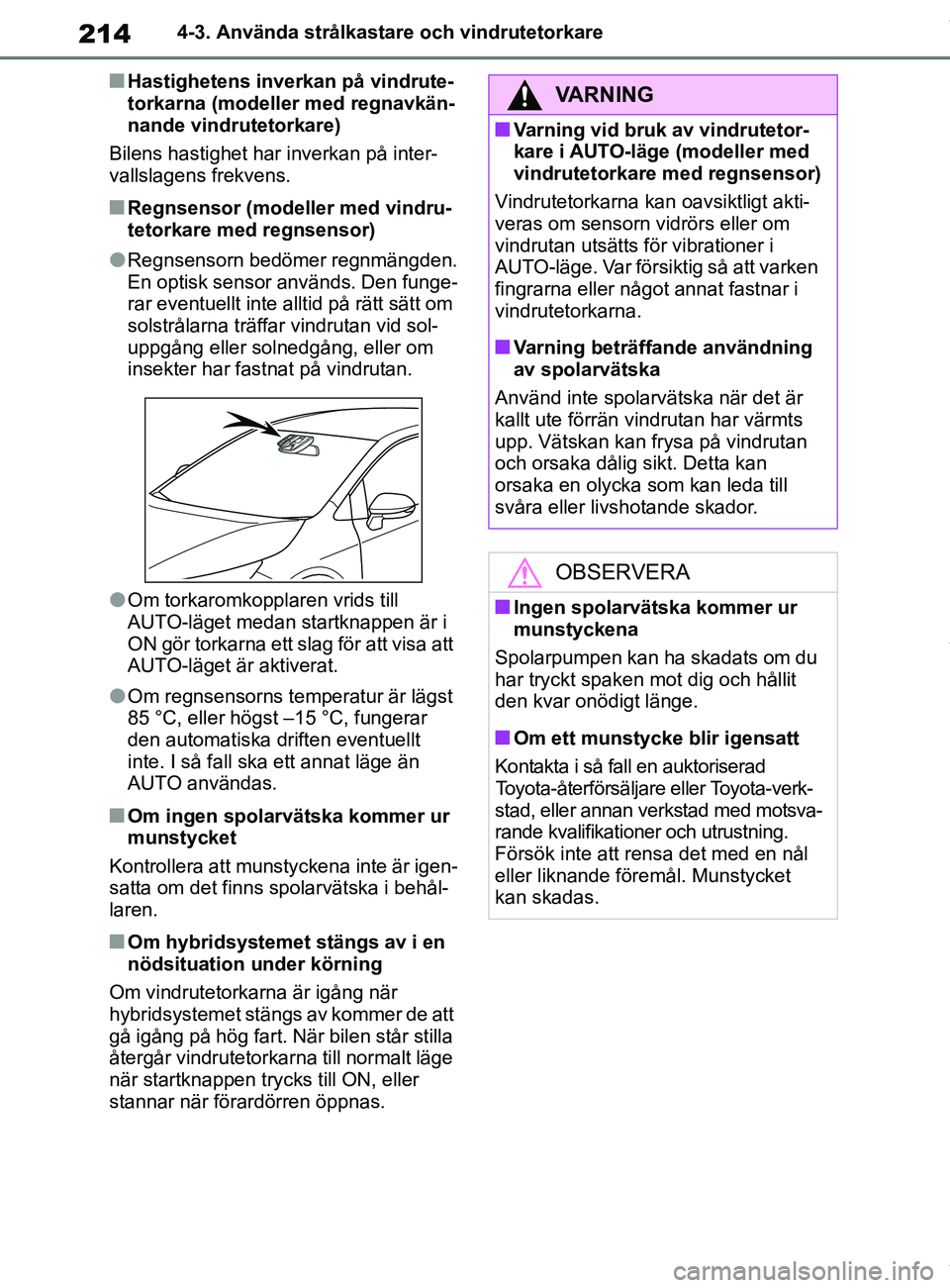

nHastighetens inverkan på vindrute-
torkarna (modeller med regnavkän-
nande vindrutetorkare)
Bilens hastighet har inverkan på inter-
vallslagens frekvens.
nRegnsensor (modeller med vindru-
tetorkare med regnsensor)
lRegnsensorn bedömer regnmängden.
En optisk sensor används. Den funge-
rar eventuellt inte alltid på rätt sätt om
solstrålarna träffar vindrutan vid sol-
uppgång eller solnedgång, eller om
insekter har fastnat på vindrutan.
lOm torkaromkopplaren vrids till
AUTO-läget medan startknappen är i
ON gör torkarna ett slag för att visa att
AUTO-läget är aktiverat.
lOm regnsensorns temperatur är lägst
85 °C, eller högst –15 °C, fungerar
den automatiska driften eventuellt
inte. I så fall ska ett annat läge än
AUTO användas.
nOm ingen spolarvätska kommer ur
munstycket
Kontrollera att munstyckena inte är igen-
satta om det finns spolarvätska i behål-
laren.
nOm hybridsystemet stängs av i en
nödsituation under körning
Om vindrutetorkarna är igång när
hybridsystemet stängs av kommer de att
gå igång på hög fart. När bilen står stilla
återgår vindrutetorkarna till normalt läge
när startknappen trycks till ON, eller
stannar när förardörren öppnas.
VARNING
nVarning vid bruk av vindrutetor-
kare i AUTO-läge (modeller med
vindrutetorkare med regnsensor)
Vindrutetorkarna kan oavsiktligt akti-
veras om sensorn vidrörs eller om
vindrutan utsätts för vibrationer i
AUTO-läge. Var försiktig så att varken
fingrarna eller något annat fastnar i
vindrutetorkarna.
nVarning beträffande användning
av spolarvätska
Använd inte spolarvätska när det är
kallt ute förrän vindrutan har värmts
upp. Vätskan kan frysa på vindrutan
och orsaka dålig sikt. Detta kan
orsaka en olycka som kan leda till
svåra eller livshotande skador.
OBSERVERA
nIngen spolarvätska kommer ur
munstyckena
Spolarpumpen kan ha skadats om du
har tryckt spaken mot dig och hållit
den kvar onödigt länge.
nOm ett munstycke blir igensatt
Kontakta i så fall en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Försök inte att rensa det med en nål
eller liknande föremål. Munstycket
kan skadas.
OM12P55SE.book Page 214 Thursday, November 12, 2020 5:14 PM
