OM12L35SE 4-5. Använda körstödssystemen
Körning
4-5.Använda körstödssystemen
*: i förekommande fall
nPCS (Aktivt krockskyddssys-
tem)
 sid. 224
nLTA (Intelligent körfilsassis-
tans)*
 sid. 232
*: i förekommande fall
nAHS (Aktivt helljussystem)*
sid. 207
*: i förekommande fall
nAHB (Automatiskt helljus)*
sid. 204
*: i förekommande fall
nRSA (Vägskyltsigenkänning)*
sid. 257
*: i förekommande fall
nAktiv farthålla re med radar
från 0 km/tim

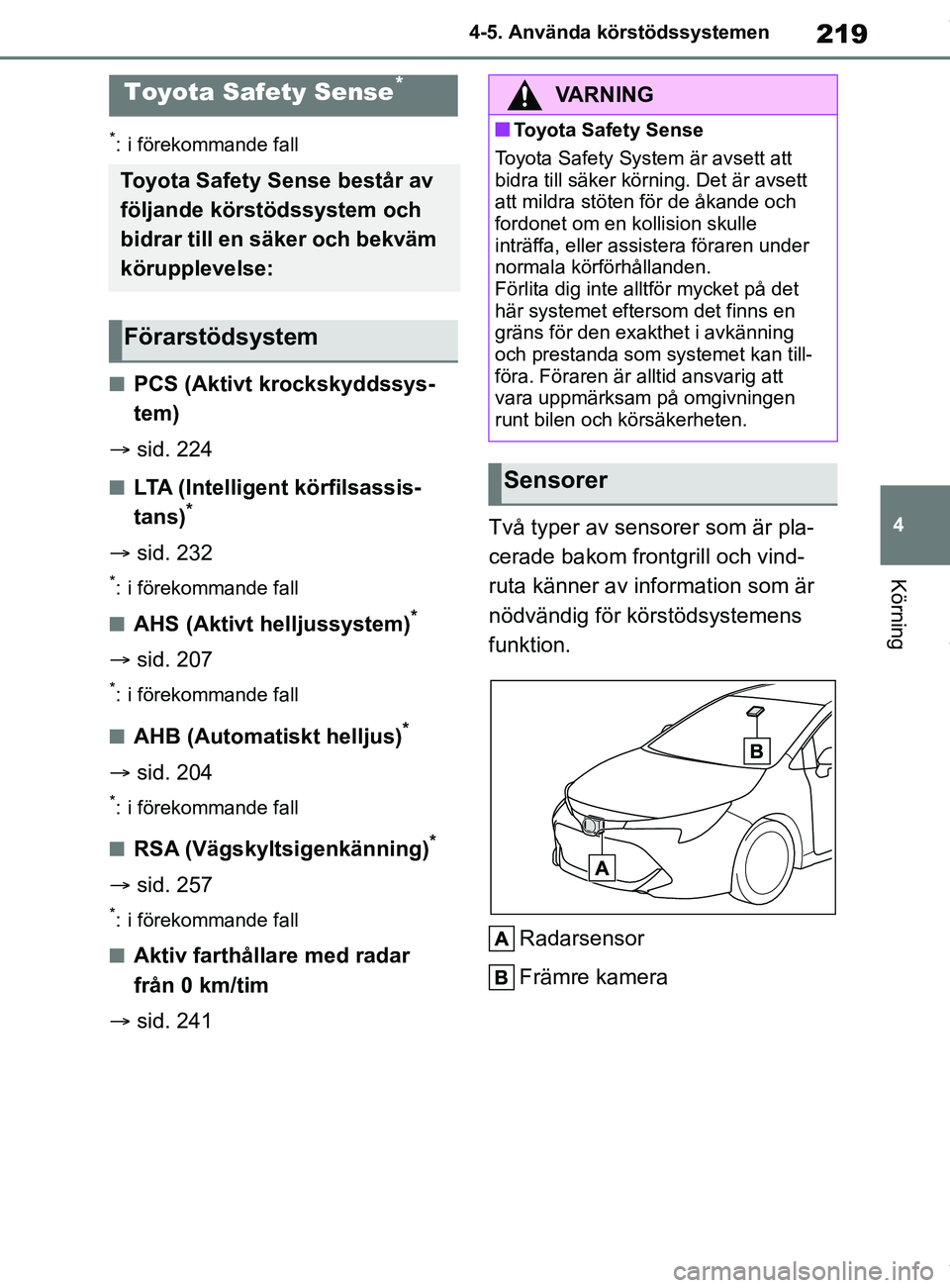

 sid. 241 Två typer av sensorer som är pla-
cerade bakom frontgrill och vind-
ruta känner av information som är
nödvändig för körstödsystemens
funktion.
Radarsensor
Främre kamera
Toyota Safety Sense*
Toyota Safety Sense består av
följande körstödssystem och
bidrar till en säker och bekväm
körupplevelse:
Förarstödsystem
VARNING
nToyota Safety Sense
Toyota Safety System är avsett att
bidra till säker körning. Det är avsett
att mildra stöten för de åkande och
fordonet om en kollision skulle
inträffa, eller assistera föraren under
normala körförhållanden.
Förlita dig inte alltför mycket på det
här systemet eftersom det finns en
gräns för den exakthet i avkänning
och prestanda som systemet kan till-
föra. Föraren är alltid ansvarig att
vara uppmärksam på omgivningen
runt bilen och körsäkerheten.
Sensorer
OM12P55SE.book Page 219 Thursday, November 12, 2020 5:14 PM

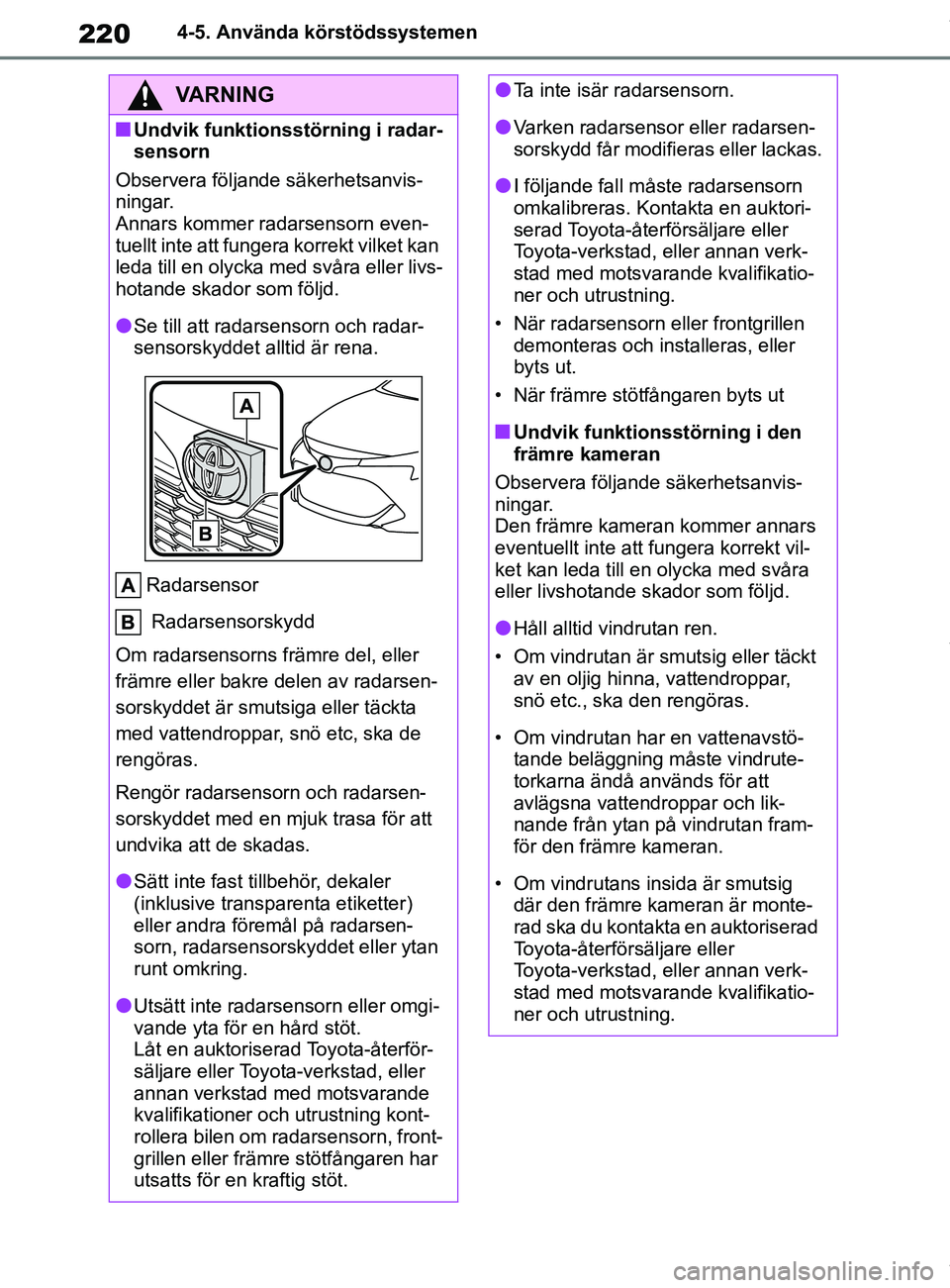

220
OM12L35SE4-5. Använda körstödssystemen
VARNING
nUndvik funktionsstörning i radar-
sensorn
Observera följande säkerhetsanvis-
ningar.
Annars kommer radarsensorn even-
tuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livs-
hotande skador som följd.
lSe till att radarsensorn och radar-
sensorskyddet alltid är rena.
Radarsensor
Radarsensorskydd
Om radarsensorns främre del, eller
främre eller bakre delen av radarsen-
sorskyddet är smutsiga eller täckta
med vattendroppar, snö etc, ska de
rengöras.
Rengör radarsensorn och radarsen-
sorskyddet med en mjuk trasa för att
undvika att de skadas.
lSätt inte fast tillbehör, dekaler
(inklusive transparenta etiketter)
eller andra föremål på radarsen-
sorn, radarsensorskyddet eller ytan
runt omkring.
lUtsätt inte radarsensorn eller omgi-
vande yta för en hård stöt.
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning kont-
rollera bilen om radarsensorn, front-
grillen eller främre stötfångaren har
utsatts för en kraftig stöt.
lTa inte isär radarsensorn.
lVarken radarsensor eller radarsen-
sorskydd får modifieras eller lackas.
lI följande fall måste radarsensorn
omkalibreras. Kontakta en auktori-
serad Toyota-återf örsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning.
• När radarsensorn eller frontgrillen demonteras och installeras, eller
byts ut.
• När främre stötfångaren byts ut
nUndvik funktionsstörning i den
främre kameran
Observera följande säkerhetsanvis-
ningar.
Den främre kameran kommer annars
eventuellt inte att fungera korrekt vil-
ket kan leda till en olycka med svåra
eller livshotande skador som följd.
lHåll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar,
snö etc., ska den rengöras.
• Om vindrutan har en vattenavstö- tande beläggning måste vindrute-
torkarna ändå används för att
avlägsna vattendroppar och lik-
nande från ytan på vindrutan fram-
för den främre kameran.
• Om vindrutans insida är smutsig där den främre kameran är monte-
rad ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning.
OM12P55SE.book Page 220 Thursday, November 12, 2020 5:14 PM

221
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
VARNING

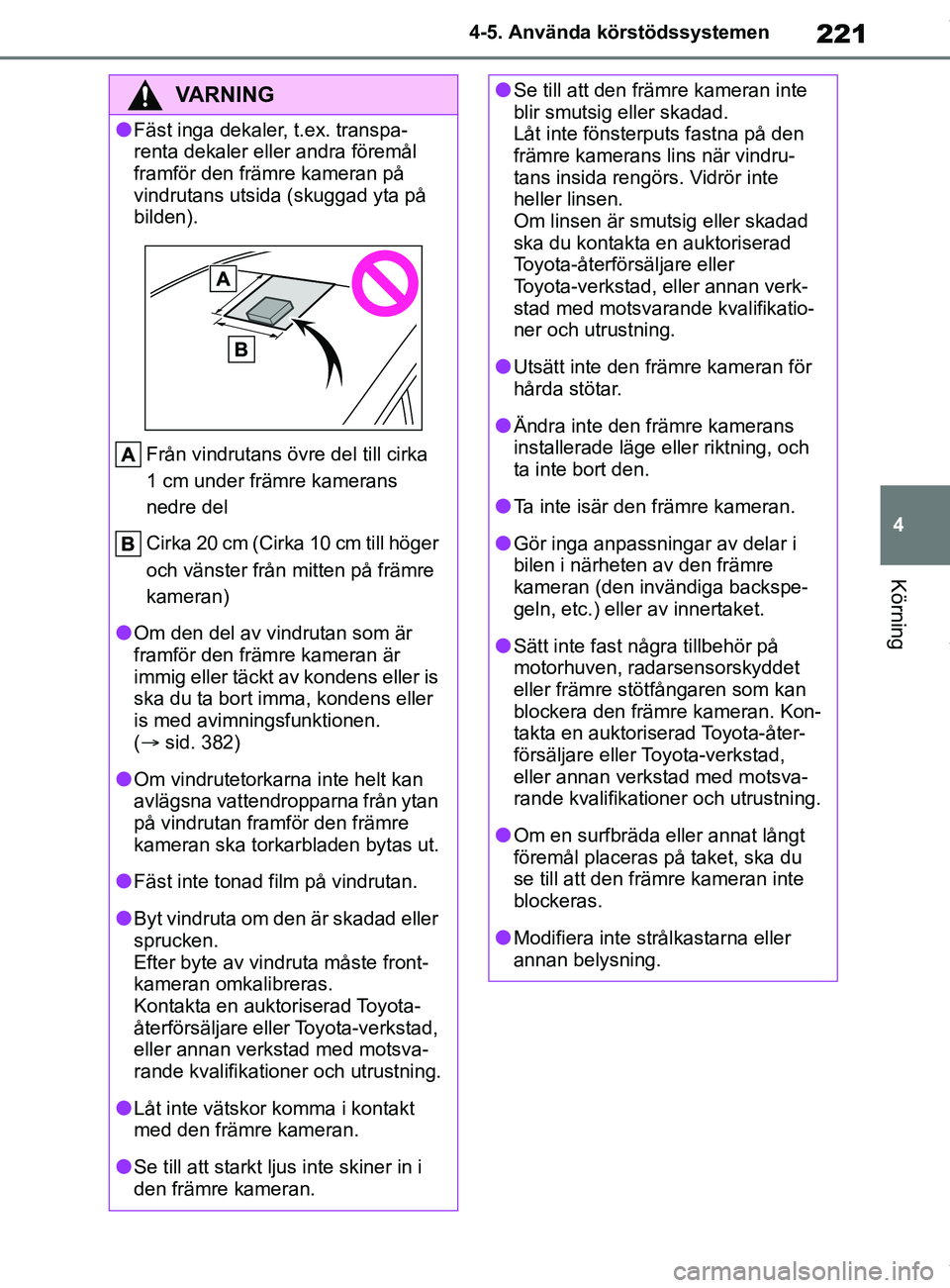

lFäst inga dekaler, t.ex. transpa-
renta dekaler elle
r andra föremål
framför den främre kameran på
vindrutans utsida (skuggad yta på
bilden).
Från vindrutans övre del till cirka
1 cm under främre kamerans
nedre del
Cirka 20 cm (Cirka 10 cm till höger
och vänster från mitten på främre
kameran)
lOm den del av vindrutan som är
framför den främre kameran är
immig eller täckt av kondens eller is
ska du ta bort imma, kondens eller
is med avimningsfunktionen.
( sid. 382)
lOm vindrutetorkarna inte helt kan
avlägsna vattendropparna från ytan
på vindrutan framför den främre
kameran ska torkarbladen bytas ut.
lFäst inte tonad film på vindrutan.
lByt vindruta om den är skadad eller
sprucken.
Efter byte av vindruta måste front-
kameran omkalibreras.
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
lLåt inte vätskor komma i kontakt
med den främre kameran.
lSe till att starkt ljus inte skiner in i
den främre kameran.
lSe till att den främre kameran inte
blir smutsig eller skadad.
Låt inte fönsterputs fastna på den
främre kamerans lins när vindru-
tans insida rengörs. Vidrör inte
heller linsen.
Om linsen är smutsig eller skadad
ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning.
lUtsätt inte den fr ämre kameran för
hårda stötar.
lÄndra inte den främre kamerans
installerade läge eller riktning, och
ta inte bort den.
lTa inte isär den främre kameran.
lGör inga anpassningar av delar i
bilen i närheten av den främre
kameran (den invändiga backspe-
geln, etc.) eller av innertaket.
lSätt inte fast några tillbehör på
motorhuven, ra darsensorskyddet
eller främre stötfångaren som kan
blockera den främre kameran. Kon-
takta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
lOm en surfbräda eller annat långt
föremål placeras på taket, ska du
se till att den främre kameran inte
blockeras.
lModifiera inte strålkastarna eller
annan belysning.
OM12P55SE.book Page 221 Thursday, November 12, 2020 5:14 PM

223
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
lI följande situationer, om situationen har
förändrats (eller bilen har körts en stund)
och normala driftsförutsättningar detekteras försvinner meddelandet och systemet
fungerar igen.
Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
• När temperaturen runt den främre kameran ligger utanför driftsområdet, t.ex. om bilen står i solen eller i extremt kall miljö
• Om den främre kameran inte kan detektera föremål framför bilen, t.ex. vid körning i mörker, snö eller dimma, eller om star kt ljus skiner in i den främre kameran
SituationÅtgärder

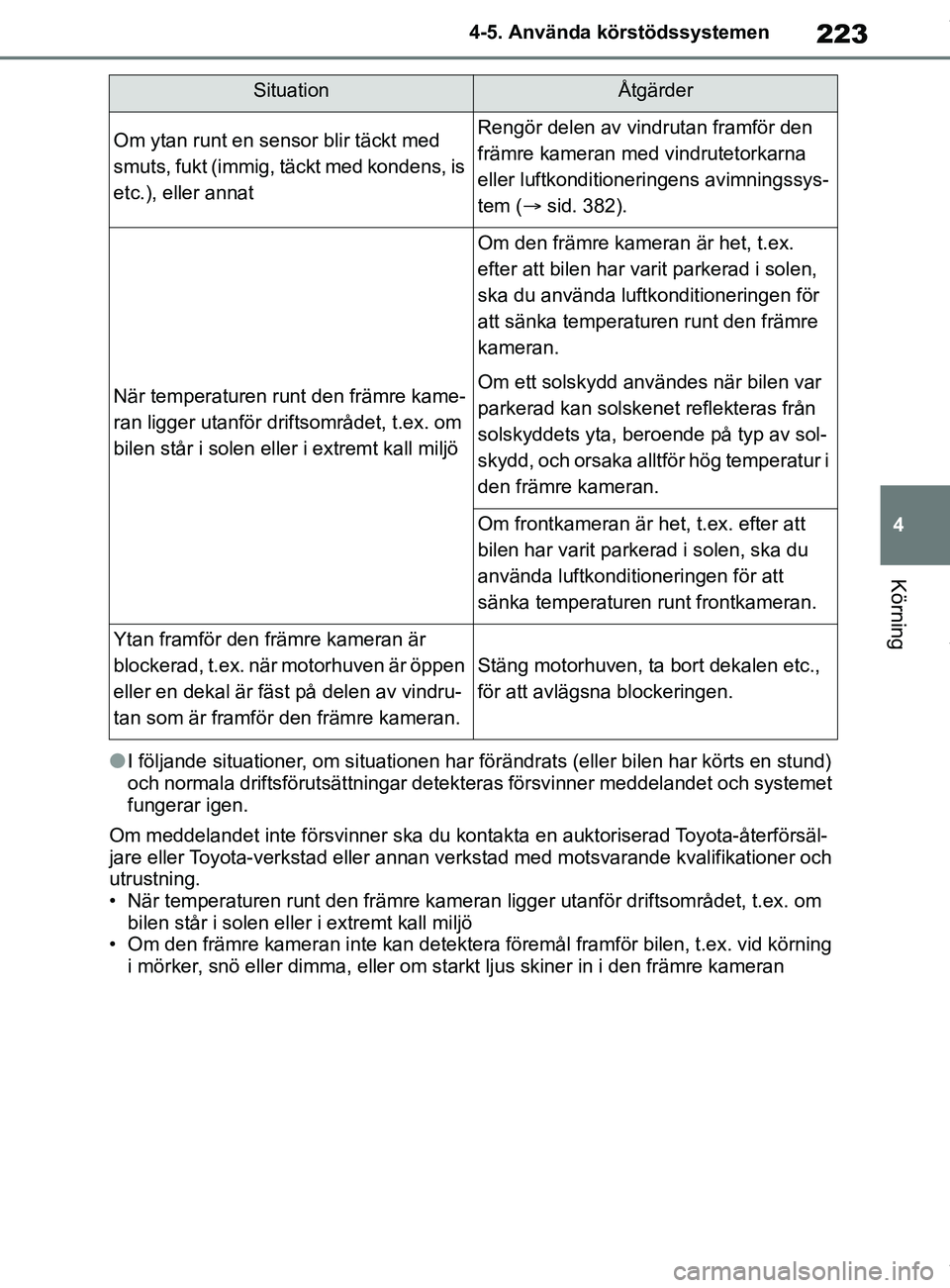

Om ytan runt en sensor blir täckt med
smuts, fukt (immig, täckt med kondens, is
etc.), eller annatRengör delen av vindrutan framför den
främre kameran med vindrutetorkarna
eller luftkonditioneringens avimningssys-
tem ( sid. 382).
När temperaturen runt den främre kame-
ran ligger utanför drif tsområdet, t.ex. om
bilen står i solen eller i extremt kall miljö
Om den främre kameran är het, t.ex.
efter att bilen har varit parkerad i solen,
ska du använda luftkonditioneringen för
att sänka temperaturen runt den främre
kameran.
Om ett solskydd användes när bilen var
parkerad kan solskenet reflekteras från
solskyddets yta, beroende på typ av sol-
skydd, och orsaka alltför hög temperatur i
den främre kameran.
Om frontkameran är het, t.ex. efter att
bilen har varit parkerad i solen, ska du
använda luftkonditioneringen för att
sänka temperaturen runt frontkameran.
Ytan framför den främre kameran är
blockerad, t.ex. när motorhuven är öppen
eller en dekal är fäst på delen av vindru-
tan som är framför den främre kameran.
Stäng motorhuven, ta bort dekalen etc.,
för att avlägsna blockeringen.
OM12P55SE.book Page 223 Thursday, November 12, 2020 5:14 PM

224
OM12L35SE4-5. Använda körstödssystemen
*: i förekommande fall
Systemet känner eventuellt inte av
följande:

Fordon
 Cyklister
 Fotgängare
nVarning, aktivt krockskydd
Om systemet fastställer att sanno-
likheten av en frontalkrock är hög
hörs en summerton och ett var-
ningsmeddelande visas på informa-
tionsdisplayen som uppmanar
föraren att göra en undanmanöver.
nBromsassistans i det aktiva
krockskyddet
Om systemet bedömer att sannolik-
heten för en frontalkrock är hög till-
för systemet starkare bromskraft i
förhållande till hur kraftigt bromspe-
dalen trampas ned.
nBromsfunktionen i det aktiva
krockskyddet
Om systemet bedömer att sannolik-
heten för en frontalkrock är extremt
hög ansätts bromsarna automa-
tiskt för att bidra till att kollisionen
undviks eller till at t minska stöten
vid kollisionen.
nFjädringskontroll (modeller
med automatiskt reglerad
luftfjädring)
Om systemet fastställer att sanno-
likheten av en fron talkollision är hög

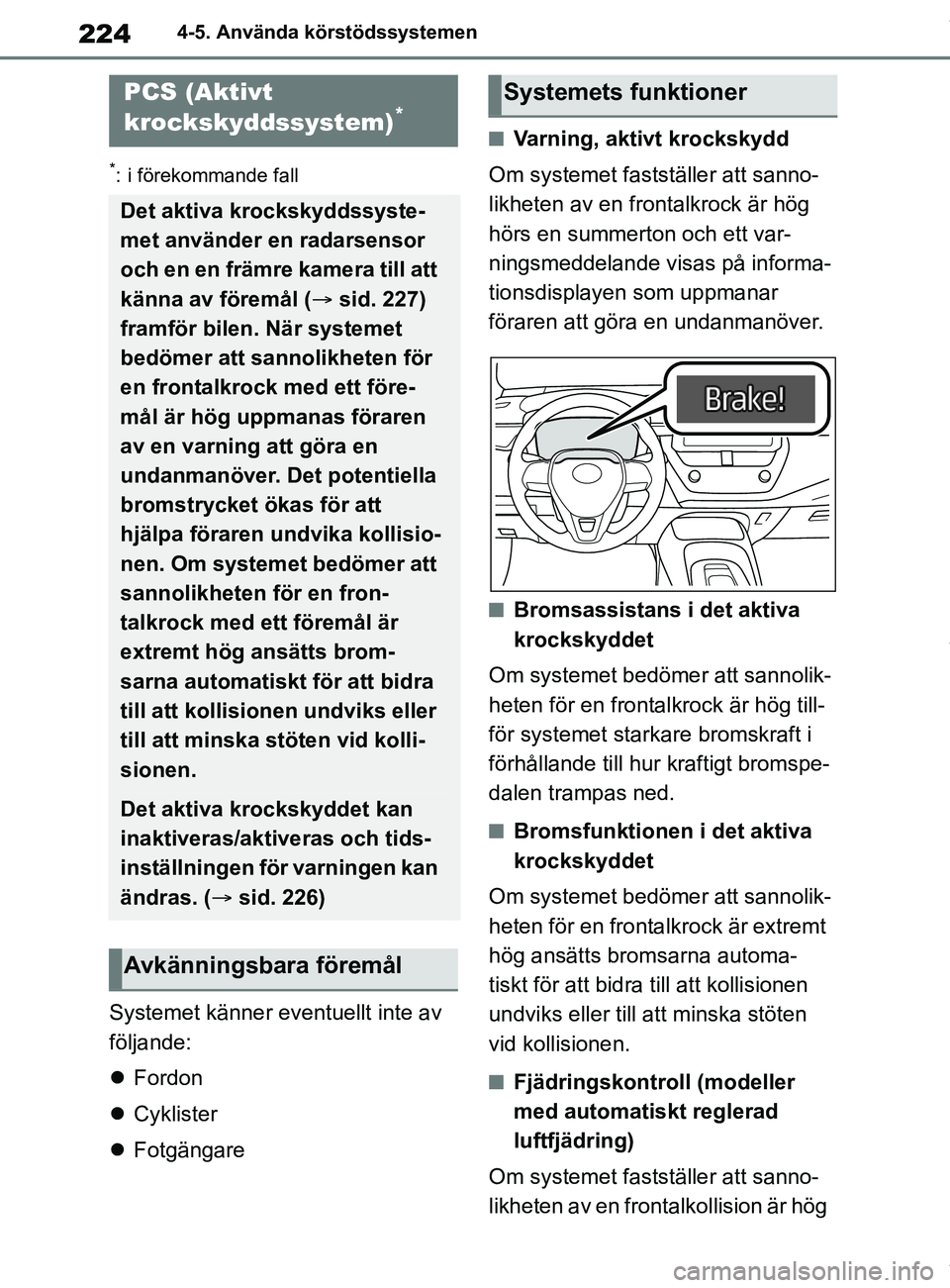

PCS (Aktivt
krockskyddssystem)*
Det aktiva krockskyddssyste-
met använder en radarsensor
och en en främre kamera till att
känna av föremål ( sid. 227)
framför bilen. När systemet
bedömer att sannolikheten för
en frontalkrock med ett före-
mål är hög uppmanas föraren
av en varning att göra en
undanmanöver. Det potentiella
bromstrycket ökas för att
hjälpa föraren undvika kollisio-
nen. Om systemet bedömer att
sannolikheten för en fron-
talkrock med ett föremål är
extremt hög ansätts brom-
sarna automatiskt för att bidra
till att kollisionen undviks eller
till att minska stöten vid kolli-
sionen.
Det aktiva krockskyddet kan
inaktiveras/aktiveras och tids-
inställningen för varningen kan
ändras. ( sid. 226)
Avkänningsbara föremål
Systemets funktioner
OM12P55SE.book Page 224 Thursday, November 12, 2020 5:14 PM

226
OM12L35SE4-5. Använda körstödssystemen

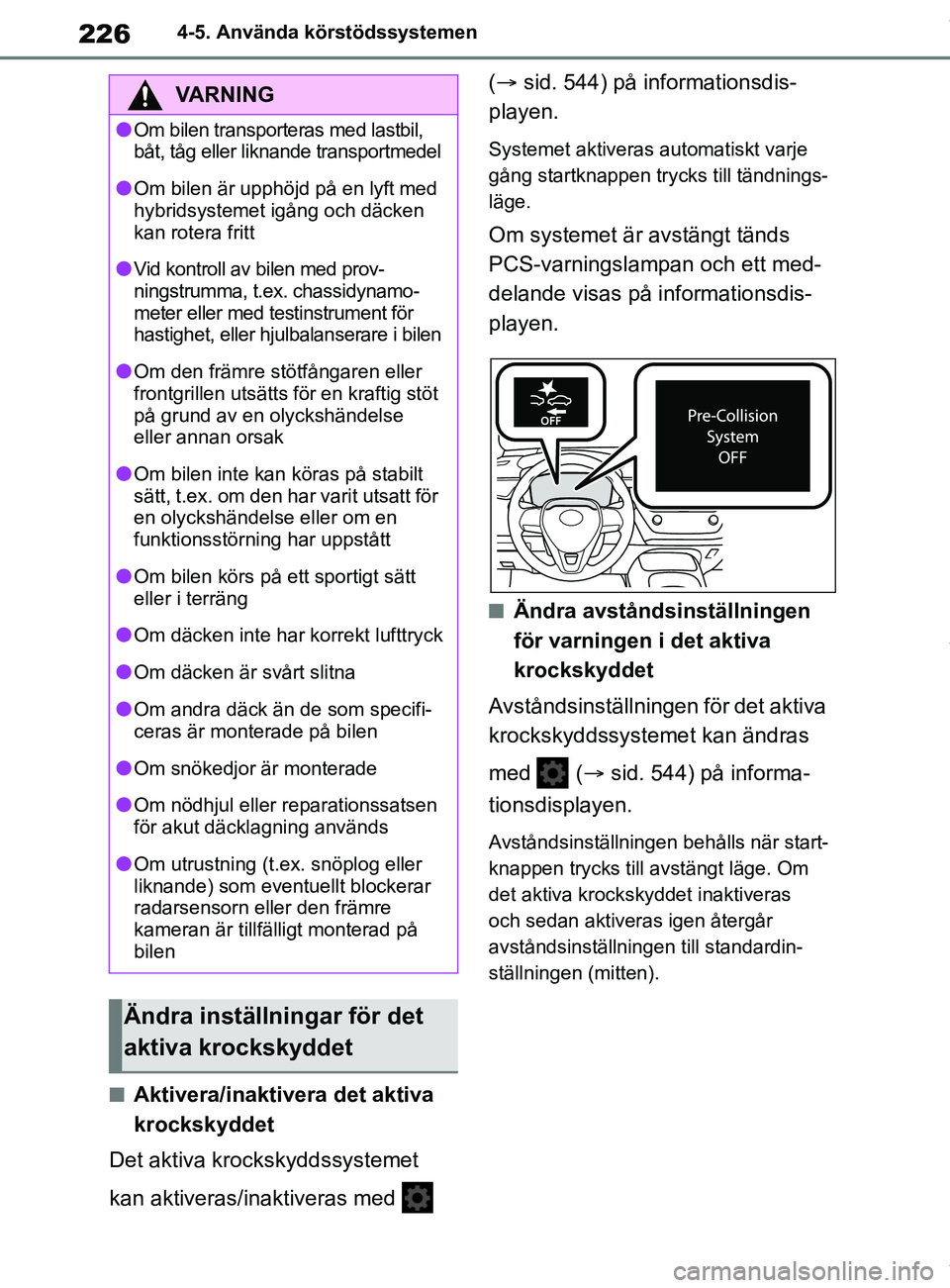

nAktivera/inaktivera det aktiva
krockskyddet
Det aktiva krockskyddssystemet
kan aktiveras/inaktiveras med (
 sid. 544) på informationsdis-
playen.
Systemet aktiveras automatiskt varje
gång startknappen tr ycks till tändnings-
läge.
Om systemet är avstängt tänds
PCS-varningslampan och ett med-
delande visas på informationsdis-
playen.
nÄndra avståndsinställningen
för varningen i det aktiva
krockskyddet
Avståndsinställningen för det aktiva
krockskyddssystemet kan ändras
med ( sid. 544) på informa-
tionsdisplayen.
Avståndsinställningen behålls när start-
knappen trycks till avstängt läge. Om
det aktiva krockskyddet inaktiveras
och sedan aktiveras igen återgår
avståndsinställningen till standardin-
ställningen (mitten).
VARNING
lOm bilen transporteras med lastbil,
båt, tåg eller liknande transportmedel
lOm bilen är upphöjd på en lyft med
hybridsystemet igång och däcken
kan rotera fritt
lVid kontroll av bilen med prov-
ningstrumma, t.ex. chassidynamo-
meter eller med testinstrument för
hastighet, eller hjulbalanserare i bilen
lOm den främre stötfångaren eller
frontgrillen utsätts fö r en kraftig stöt
på grund av en olyckshändelse
eller annan orsak
lOm bilen inte kan köras på stabilt
sätt, t.ex. om den har varit utsatt för
en olyckshändelse eller om en
funktionsstörning har uppstått
lOm bilen körs på ett sportigt sätt
eller i terräng
lOm däcken inte har korrekt lufttryck
lOm däcken är svårt slitna
lOm andra däck än de som specifi-
ceras är monterade på bilen
lOm snökedjor är monterade
lOm nödhjul eller reparationssatsen
för akut däcklagning används
lOm utrustning (t.ex. snöplog eller
liknande) som eventuellt blockerar
radarsensorn eller den främre
kameran är tillfälligt monterad på
bilen
Ändra inställningar för det
aktiva krockskyddet
OM12P55SE.book Page 226 Thursday, November 12, 2020 5:14 PM

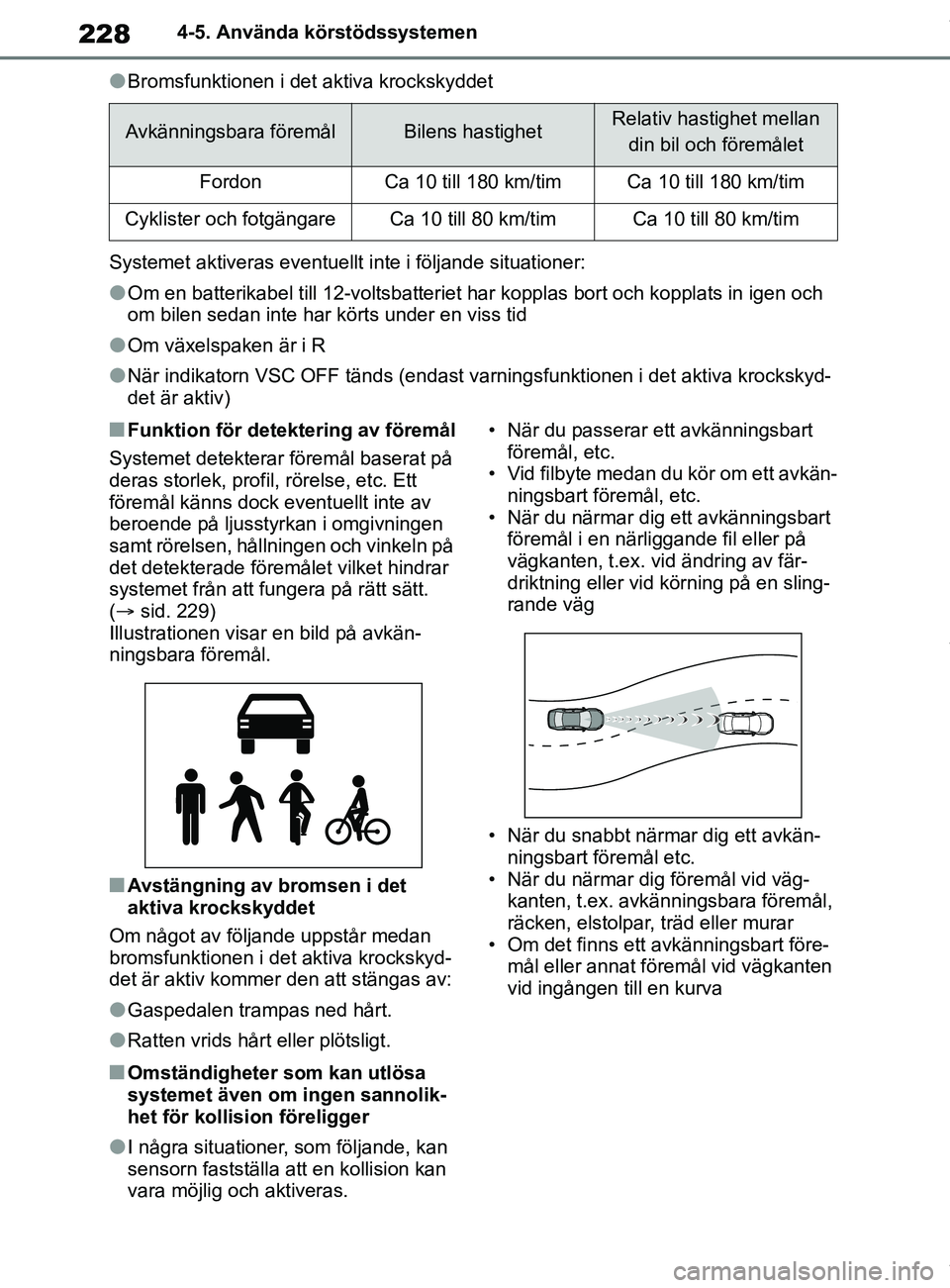

228
OM12L35SE4-5. Använda körstödssystemen
lBromsfunktionen i det
aktiva krockskyddet
Systemet aktiveras eventuellt inte i följande situationer:
lOm en batterikabel till 12-voltsbatteriet har kopplas bort och kopplats in igen och
om bilen sedan inte har körts under en viss tid
lOm växelspaken är i R
lNär indikatorn VSC OFF tänds (endast varningsfunkti onen i det aktiva krockskyd-
det är aktiv)
nFunktion för detektering av föremål
Systemet detekterar föremål baserat på
deras storlek, profil , rörelse, etc. Ett
föremål känns dock eventuellt inte av
beroende på ljusstyrkan i omgivningen
samt rörelsen, hållningen och vinkeln på
det detekterade föremålet vilket hindrar
systemet från att fungera på rätt sätt.
( sid. 229)
Illustrationen visar en bild på avkän-
ningsbara föremål.
nAvstängning av bromsen i det
aktiva krockskyddet
Om något av följande uppstår medan
bromsfunktionen i det aktiva krockskyd-
det är aktiv kommer den att stängas av:
lGaspedalen trampas ned hårt.
lRatten vrids hårt eller plötsligt.
nOmständigheter som kan utlösa
systemet även om ingen sannolik-
het för kollision föreligger
lI några situationer, som följande, kan
sensorn fastställa att en kollision kan
vara möjlig och aktiveras. • När du passerar ett avkänningsbart
föremål, etc.
• Vid filbyte medan du kör om ett avkän- ningsbart föremål, etc.
• När du närmar dig ett avkänningsbart
föremål i en närliggande fil eller på
vägkanten, t.ex. vid ändring av fär-
driktning eller vid körning på en sling-
rande väg
• När du snabbt närmar dig ett avkän- ningsbart föremål etc.
• När du närmar dig föremål vid väg- kanten, t.ex. avkänningsbara föremål,
räcken, elstolpar, träd eller murar
• Om det finns ett avkänningsbart före- mål eller annat föremål vid vägkanten
vid ingången till en kurva
Avkänningsbara föremålBilens hastighetRelativ hastighet mellan
din bil och föremålet
FordonCa 10 till 180 km/timCa 10 till 180 km/tim
Cyklister och fotgängareCa 10 till 80 km/timCa 10 till 80 km/tim
OM12P55SE.book Page 228 Thursday, November 12, 2020 5:14 PM

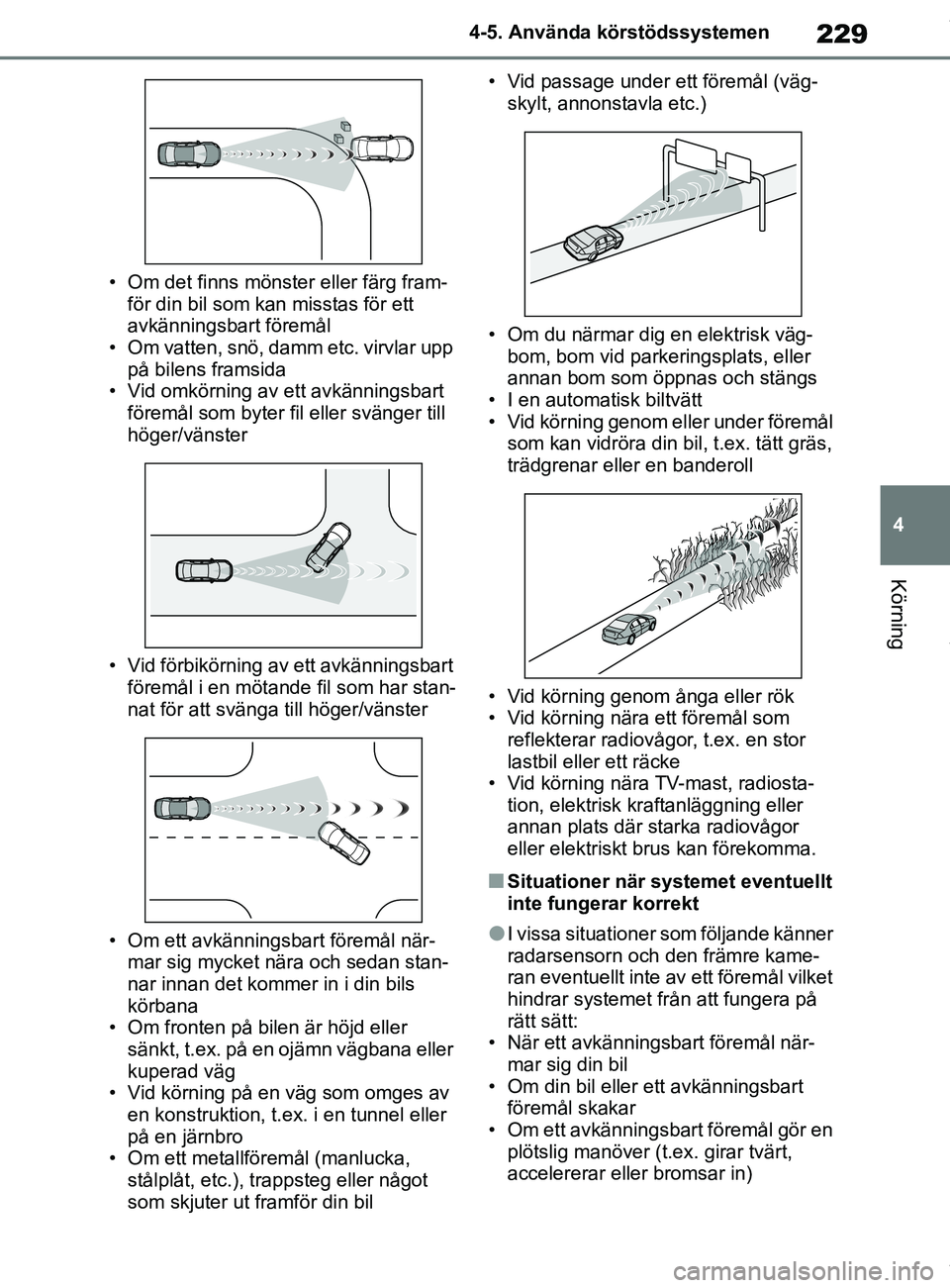

229
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
• Om det finns mönster eller färg fram-
för din bil som kan misstas för ett
avkänningsbart föremål
• Om vatten, snö, damm etc. virvlar upp på bilens framsida
• Vid omkörning av ett avkänningsbart
föremål som byter fil eller svänger till
höger/vänster
• Vid förbikörning av ett avkänningsbart föremål i en mötande fil som har stan-
nat för att svänga till höger/vänster
• Om ett avkänningsbart föremål när- mar sig mycket nära och sedan stan-
nar innan det kommer in i din bils
körbana
• Om fronten på bilen är höjd eller
sänkt, t.ex. på en ojämn vägbana eller
kuperad väg
• Vid körning på en väg som omges av
en konstruktion, t.ex. i en tunnel eller
på en järnbro
• Om ett metallföremål (manlucka, stålplåt, etc.), tr appsteg eller något
som skjuter ut framför din bil • Vid passage under ett föremål (väg-
skylt, annonstavla etc.)
• Om du närmar dig en elektrisk väg- bom, bom vid parkeringsplats, eller
annan bom som öppnas och stängs
• I en automatisk biltvätt
• Vid körning genom eller under föremål som kan vidröra din bil, t.ex. tätt gräs,
trädgrenar eller en banderoll
• Vid körning genom ånga eller rök
• Vid körning nära ett föremål som reflekterar radiovågor, t.ex. en stor
lastbil eller ett räcke
• Vid körning nära TV-mast, radiosta- tion, elektrisk kraftanläggning eller
annan plats där starka radiovågor
eller elektriskt brus kan förekomma.
nSituationer när systemet eventuellt
inte fungerar korrekt
lI vissa situationer som följande känner
radarsensorn och den främre kame-
ran eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
• När ett avkänningsbart föremål när-
mar sig din bil
• Om din bil eller ett avkänningsbart föremål skakar
• Om ett avkänningsbart föremål gör en
plötslig manöver (t.ex. girar tvärt,
accelererar eller bromsar in)
OM12P55SE.book Page 229 Thursday, November 12, 2020 5:14 PM

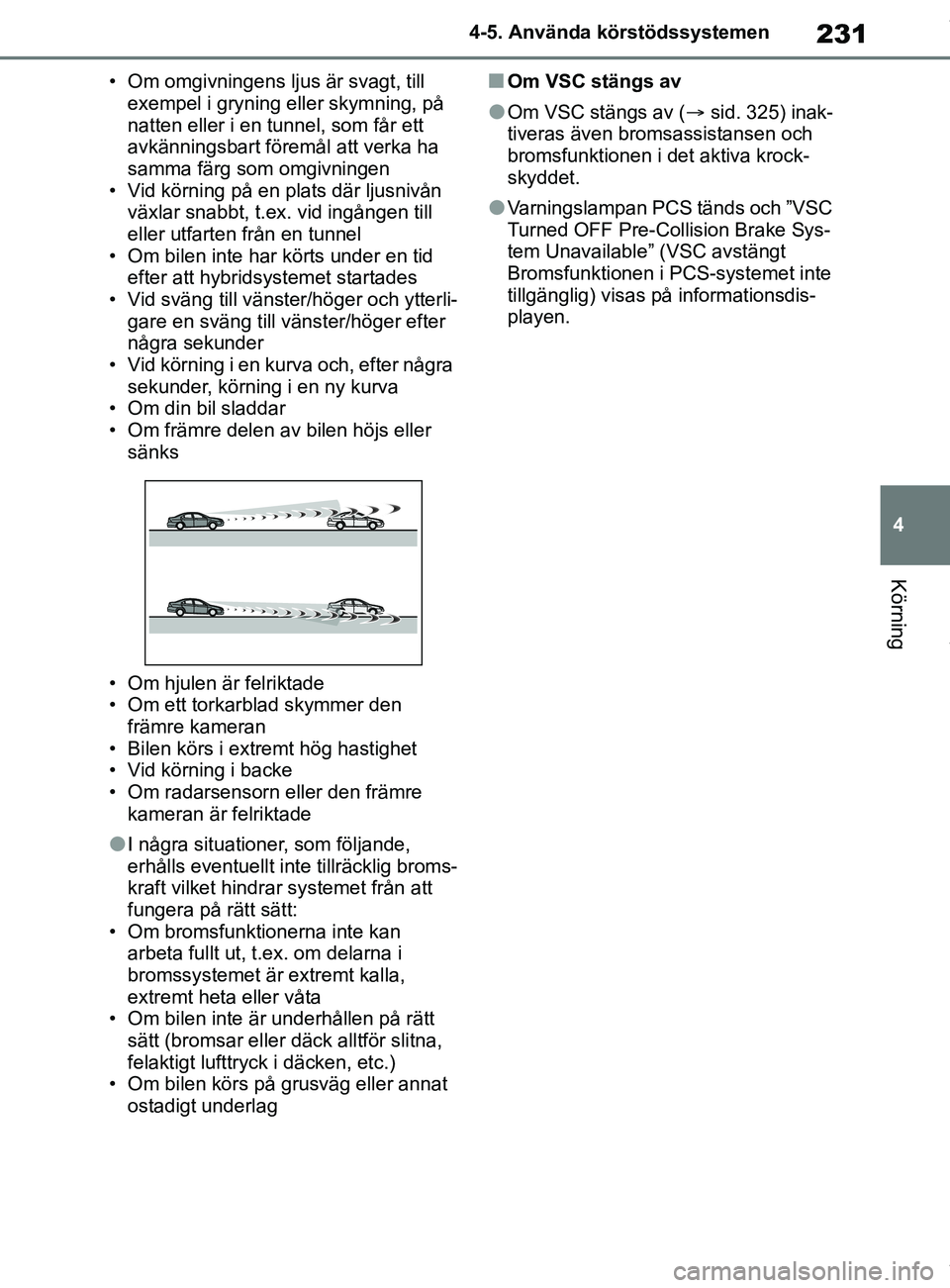

231
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
• Om omgivningens ljus är svagt, till
exempel i gryning eller skymning, på
natten eller i en tunnel, som får ett
avkänningsbart föremål att verka ha
samma färg som omgivningen
• Vid körning på en plats där ljusnivån
växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om bilen inte har körts under en tid
efter att hybridsystemet startades
• Vid sväng till vänster/höger och ytterli- gare en sväng till vänster/höger efter
några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om din bil sladdar
• Om främre delen av bilen höjs eller sänks
• Om hjulen är felriktade
• Om ett torkarblad skymmer den främre kameran
• Bilen körs i extremt hög hastighet
• Vid körning i backe
• Om radarsensorn eller den främre kameran är felriktade
lI några situationer, som följande,
erhålls eventuellt inte tillräcklig broms-
kraft vilket hindrar systemet från att
fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
• Om bilen inte är underhållen på rätt
sätt (bromsar eller däck alltför slitna,
felaktigt lufttryck i däcken, etc.)
• Om bilen körs på grusväg eller annat ostadigt underlag
nOm VSC stängs av
lOm VSC stängs av ( sid. 325) inak-
tiveras även bromsassistansen och
bromsfunktionen i det aktiva krock-
skyddet.
lVarningslampan PCS tänds och ”VSC
Turned OFF Pre-Collision Brake Sys-
tem Unavailable” (VSC avstängt
Bromsfunktionen i PCS-systemet inte
tillgänglig) visas på informationsdis-
playen.
OM12P55SE.book Page 231 Thursday, November 12, 2020 5:14 PM

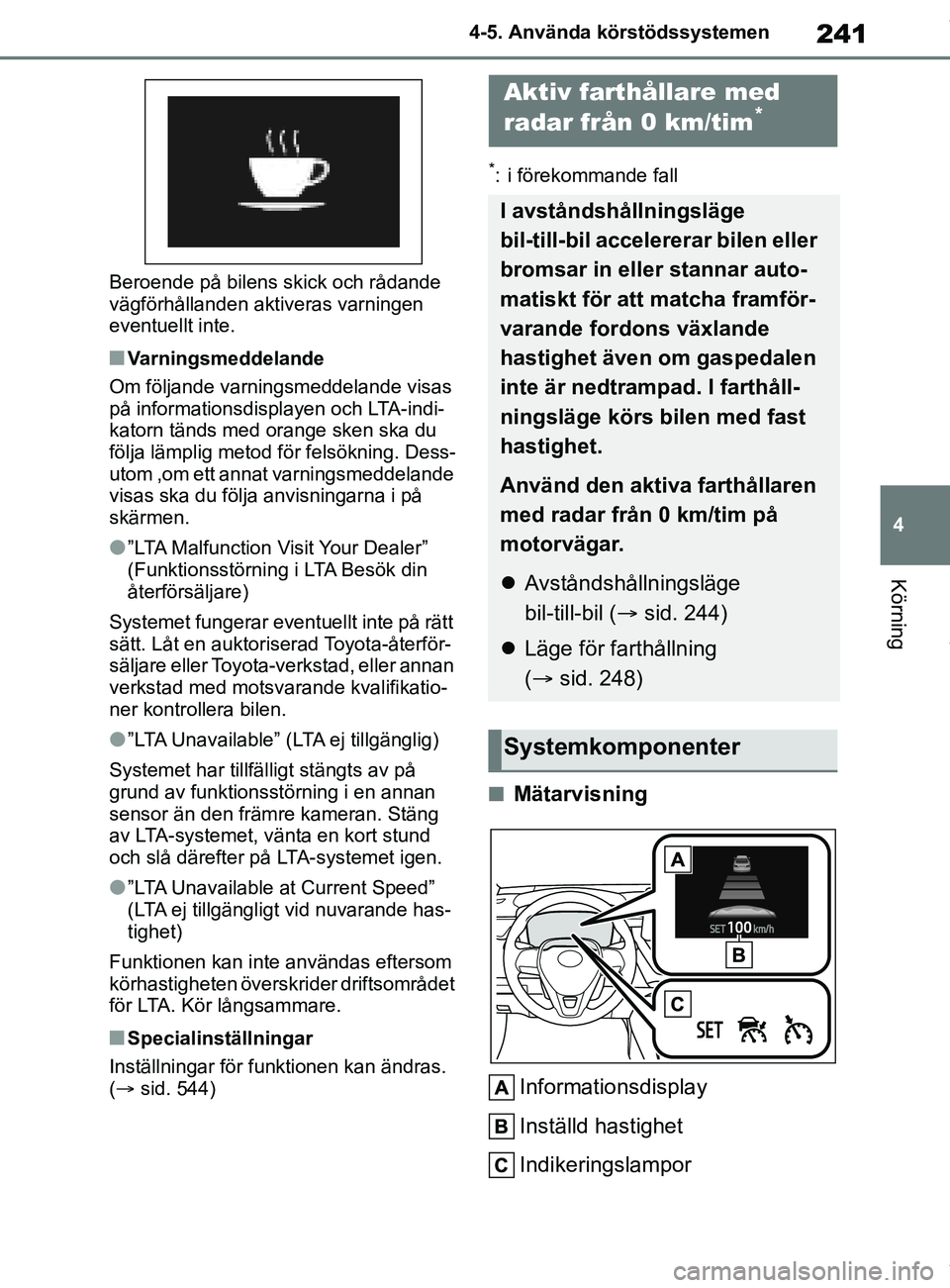

241
4
OM12L35SE 4-5. Använda körstödssystemen
Körning
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
nVarningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och LTA-indi-
katorn tänds med orange sken ska du
följa lämplig metod för felsökning. Dess-
utom ,om ett annat varningsmeddelande
visas ska du följa anvisningarna i på
skärmen.
l”LTA Malfunction Visit Your Dealer”
(Funktionsstörning i LTA Besök din
återförsäljare)
Systemet fungerar event uellt inte på rätt
sätt. Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner kontrollera bilen.
l”LTA Unavailable” (LTA ej tillgänglig)
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än den främre kameran. Stäng
av LTA-systemet, vänta en kort stund
och slå därefter på LTA-systemet igen.
l”LTA Unavailable at Current Speed”
(LTA ej tillgängligt vid nuvarande has-
tighet)
Funktionen kan inte användas eftersom
körhastigheten överskrider driftsområdet
för LTA. Kör långsammare.
nSpecialinställningar
Inställningar för funktionen kan ändras.
( sid. 544)
*: i förekommande fall
nMätarvisning
Informationsdisplay
Inställd hastighet
Indikeringslampor
Aktiv farthållare med
radar från 0 km/tim*
I avståndshållningsläge
bil-till-bil accelererar bilen eller
bromsar in eller stannar auto-
matiskt för att matcha framför-
varande fordons växlande
hastighet även om gaspedalen
inte är nedtramp ad. I farthåll-
ningsläge körs bilen med fast
hastighet.
Använd den aktiva farthållaren
med radar från 0 km/tim på
motorvägar.
 Avståndshållningsläge
bil-till-bil ( sid. 244)
 Läge för farthållning
( sid. 248)
Systemkomponenter
OM12P55SE.book Page 241 Thursday, November 12, 2020 5:14 PM
