TOYOTA COROLLA HATCHBACK 2020 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2020, Model line: COROLLA HATCHBACK, Model: TOYOTA COROLLA HATCHBACK 2020Pages: 754, PDF Size: 111.24 MB
Page 61 of 754

60
COROLLA_TMUK_EE1-2. Veiligheidsvoorzieningen voor kinderen
*1: Schuif de voorstoel helemaal naar achte-
ren. Als de hoogte van de passagiers-
stoel kan worden versteld, dan moet
deze in de hoogste positie staan.
*2: Zet de rugleuning zo veel mogelijk rechtop. Indien er bij het plaatsen van
een in de rijrichti ng geplaatst kinderzitje een opening aanwezig is tussen het kin-
derzitje en de rugleuning, stel de rugleu-
ning dan af totdat het zitje en de
rugleuning goed contact maken.
*3: Verwijder indien
mogelijk de hoofdsteun
indien deze de werking van het baby- of
kinderzitje hindert.
Zet anders de hoofdsteun in de hoogste
stand.
*4: Gebruik alleen een in de rijrichting geplaatst baby- of kinderzitje als de
aan/uit-schakelaar voor de airbag in
stand ON staat.
*1, 2, 3*4
*3
*3
*3
Geschikt voor een universeel baby-
of kinderzitje vastgezet met een
veiligheidsgordel.
Geschikt voor een baby- of kinder-
zitje dat is vermeld in de tabel m.b.t.
geschiktheid en aanbevolen baby-
en kinderzitjes ( →Blz. 62).
Geschikt voor i-Size- en
ISOfix-baby- of kinderzitjes.
Met een bevestigingspunt voor de
bovenste gordel.
Gebruik nooit een tegen de rijrich-
ting in geplaatst baby- of kinderzitje
op de voorpassagiersstoel als de
aan/uit-schakelaar voor de airbag
in stand ON staat.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 60 Thursday, October 24, 2019 2:54 PM
Page 62 of 754

61
1
COROLLA_TMUK_EE 1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
■Meer informatie over het plaatsen van baby- en kinderzitjes
ISOfix-baby- of kinderzitjes worden onderverdeeld in verschillende “bevestigingen”.
Het baby- of kinderzitje kan worden gebruikt voor de zitposities voor de in de boven-
staande tabel genoemde “bevestigingen”. Raadpleeg de onderstaande tabel voor
het soort “bevestiging”.
Als uw baby- of kinderzitje geen soort “bevestiging” heeft (of wanneer u de informa-
tie niet in de onderstaande tabel kunt vinden), raadpleeg dan de “voertuiglijst” van
het baby- of kinderzitje voor informatie over de geschiktheid of informeer bij de ver-
koper van uw kinderzitje.
Zitpositie
StoelpositienummerAan/uit-schakelaar airbag
AANOFF
Zitpositie gesch ikt voor univer-
seel zitje vastgezet met gordel
(Ja/Nee)Ja
Alleen in de rijrichting
JaJaJaJa
Zitpositie i-Size (Ja/Nee)NeeNeeJaNeeJa
Zitpositie geschikt voor zijwaarts geplaatst zitje (L1/L2/Nee)NeeNeeNeeNeeNee
Geschikte bevestiging voor
tegen de rijrichting in geplaatst
zitje (R1/R2X/R2/R3/Nee)
NeeNeeR1, R2X, R2NeeR1, R2X, R2
Geschikte bevestiging voor in de
rijrichting geplaatst zitje (F2X/F2/F3/Nee)
NeeNeeF2X, F2, F3NeeF2X, F2, F3
Geschikte bevestiging voor zit- kussen (B2/B3/Nee)NeeNeeB2, B3NeeB2, B3
BevestigingBeschrijving
F3In de rijrichting geplaatst baby- of kinderzitje, volledige hoogte
F2In de rijrichting geplaatst baby- of kinderzitje, verlaagd
F2XIn de rijrichting geplaatst baby- of kinderzitje, verlaagd
R3Tegen de rijrichting in geplaatst b aby- of kinderzitje, volledig formaat
R2Tegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
R2XTegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
R1Tegen de rijrichting in geplaatst babyzitje
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 61 Thursday, October 24, 2019 2:54 PM
Page 63 of 754

62
COROLLA_TMUK_EE1-2. Veiligheidsvoorzieningen voor kinderen

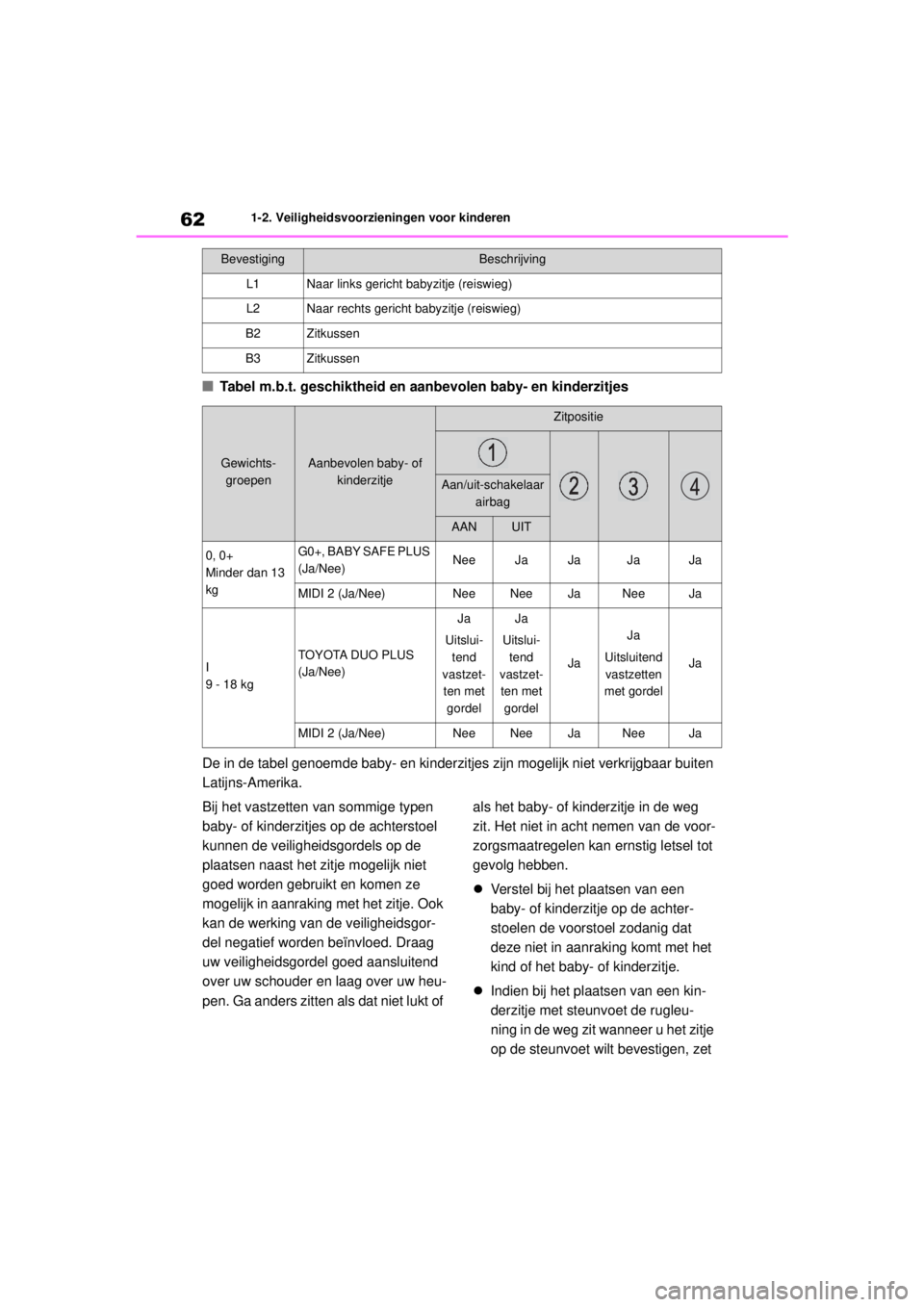

■Tabel m.b.t. geschiktheid en
aanbevolen baby- en kinderzitjes
De in de tabel genoemde baby- en kinderzi tjes zijn mogelijk niet verkrijgbaar buiten
Latijns-Amerika.
Bij het vastzetten van sommige typen
baby- of kinderzitjes op de achterstoel
kunnen de veiligheidsgordels op de
plaatsen naast het zitje mogelijk niet
goed worden gebruikt en komen ze
mogelijk in aanraking met het zitje. Ook
kan de werking van de veiligheidsgor-
del negatief worden beïnvloed. Draag
uw veiligheidsgordel goed aansluitend
over uw schouder en laag over uw heu-
pen. Ga anders zitten als dat niet lukt of als het baby- of kinderzitje in de weg
zit. Het niet in acht nemen van de voor-
zorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
Verstel bij het plaatsen van een
baby- of kinderzitje op de achter-
stoelen de voorstoel zodanig dat
deze niet in aanraking komt met het
kind of het baby- of kinderzitje.
Indien bij het plaatsen van een kin-
derzitje met steunvoet de rugleu-
ning in de weg zit wanneer u het zitje
op de steunvoet wilt bevestigen, zet
L1Naar links gericht babyzitje (reiswieg)
L2Naar rechts gericht babyzitje (reiswieg)
B2Zitkussen
B3Zitkussen
Gewichts-
groepenAanbevolen baby- of kinderzitje
Zitpositie
Aan/uit-schakelaar airbag
AANUIT
0, 0+
Minder dan 13
kgG0+, BABY SAFE PLUS
(Ja/Nee)NeeJaJaJaJa
MIDI 2 (Ja/Nee)NeeNeeJaNeeJa
I
9 - 18 kgTOYOTA DUO PLUS
(Ja/Nee)
Ja
Uitslui- tend
vastzet- ten met
gordelJa
Uitslui- tend
vastzet- ten met
gordel
Ja
Ja
Uitsluitend vastzetten
met gordel
Ja
MIDI 2 (Ja/Nee)NeeNeeJaNeeJa
BevestigingBeschrijving
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 62 Thursday, October 24, 2019 2:54 PM
Page 64 of 754

63
1
COROLLA_TMUK_EE 1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
dan de rugleuning naar achteren tot
er voldoende ruimte is.
Als het schouderbevestigingspunt
van de veiligheidsgordel zich vóór
de gordelgeleider van het kinderzitje
bevindt, verplaatst u de zitting naar
voren.
Indien bij het plaatsen van een zit-
kussen het kind in het zitje erg
rechtop zit, zet u de rugleuning in
een comfortabelere stand. En als het
schouderbevestigingspunt van de
veiligheidsgordel zich vóór de gor-
delgeleider van het zitje bevindt, ver-
plaatst u de zitting naar voren.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 63 Thursday, October 24, 2019 2:54 PM
Page 65 of 754

64
COROLLA_TMUK_EE1-2. Veiligheidsvoorzieningen voor kinderen
Controleer aan de hand van de bij het baby- of kinderzitje bijgesloten handleiding de
plaatsing van het zitje.
Plaatsingsmethode baby- of kinderzitje
PlaatsingsmethodeBladzijde
Bevestiging met veiligheids-
gordelBlz. 65
Bevestiging onderste
ISOfix-bevestigingspuntBlz. 66
Bevestiging bevestigingspunt bovenste gordelBlz. 67
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 64 Thursday, October 24, 2019 2:54 PM
Page 66 of 754

65
1
COROLLA_TMUK_EE 1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
■Een baby- of kinderzitje plaatsen
met behulp van een veiligheidsgor-
del
Plaats het baby- of kinderzitje aan de
hand van de bijgesloten handleiding.
Als het desbetreffende baby- of kinder-
zitje niet binnen de “universele” catego-
rie valt (of de benodigde informatie
staat niet in de tabel), raadpleeg dan de
“voertuiglijst” van de fabrikant van het
baby- of kinderzitje voor de diverse
mogelijke montageposities of doe
navraag naar de compatibiliteit bij de
verkoper van het zitje.
(→Blz. 53, 54, 58, 59)
1
Als het plaatsen van een baby- of
kinderzitje op de voorpassagiers-
stoel onvermijdelijk is, raadpleeg
dan Blz. 50voor het afstellen van de
voorpassagiersstoel.
2 Verwijder indien mogelijk de hoofd-
steun indien deze de werking van
het baby- of kinderzitje hindert.
Zet anders de hoofdsteun in de
hoogste stand. ( →Blz. 287)
3 Voer de veiligheidsgordel door het
baby- of kinderzitje en steek de
gesp in de gordelsluiting. Zorg
ervoor dat de gordel niet gedraaid
is. Maak de veiligheidsgordel goed
vast aan het baby- of kinderzitje aan de hand van de bijgesloten handlei-
ding.
4 Als uw baby- of kinderzitje niet is
voorzien van een vergrendelsys-
teem voor de veiligheidsgordel, zet
het zitje dan vast met een blokkeer-
clip.
5 Beweeg het baby- of kinderzitje na
het plaatsen naar achteren en naar
voren om te controleren of het goed
vastzit. ( →Blz. 66)
■Verwijderen van een baby- of kin-
derzitje dat is vastgezet met een
veiligheidsgordel
Druk de ontgrendelknop op de gordel-
sluiting in en laat de gordel helemaal
oprollen.
Bij het losmaken van de gordelsluiting komt
het baby- of kinderzitje mogelijk een stukje
omhoog als gevolg van de terugwerking van
de zitting. Druk bij het losmaken van de gor-
delsluiting het baby- of kinderzitje omlaag.
Baby- of kinderzitje vastgezet
met een veiligheidsgordel
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 65 Thursday, October 24, 2019 2:54 PM
Page 67 of 754

66
COROLLA_TMUK_EE1-2. Veiligheidsvoorzieningen voor kinderen
De veiligheidsgordel rolt automatisch op.
Houd de gordel vast, zodat het oprollen rus-
tig gebeurt.
■Als er een baby- of kinderzitje wordt
geplaatst
U moet bij het plaatsen van het zitje mogelijk
gebruikmaken van een blokkeerclip. Volg de
aanwijzingen van de fabrikant van het baby-
of kinderzitje. Als uw zi tje niet over een blok-
keerclip beschikt, kunt u deze kopen bij een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige:
Blokkeerclip voor baby- of kinderzitje
(onderdeelnr. 73119-22010)■Onderste ISOfix-bevestigingspun-
ten (ISOfix-baby- of kinderzitje)
Voor de buitenste zitplaatsen achter
zijn onderste bevestigingspunten aan-
wezig. (Merktekens geven aan waar de
bevestigingspunten zich in de stoelen
bevinden.)
■Plaatsing met onderste
ISOfix-bevestigingspunt
(ISOfix-baby- of kinderzitje)
Plaats het baby- of kinderzitje aan de
hand van de bijgesloten handleiding.
Als het desbetreffende baby- of kinder-
zitje niet binnen de “universele” catego-
rie valt (of de benodigde informatie
staat niet in de tabel), raadpleeg dan de
“voertuiglijst” van de fabrikant van het
baby- of kinderzitje voor de diverse
mogelijke montageposities of doe
navraag naar de compatibiliteit bij de
verkoper van het zitje. ( →Blz. 53, 54,
58, 59)
1 Verwijder indien mogelijk de hoofd-
steun indien deze de werking van
het baby- of kinderzitje hindert.
Zet anders de hoofdsteun in de
hoogste stand. ( →Blz. 287)
WAARSCHUWING
■Als er een baby- of kinderzitje wordt
geplaatst
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
●Laat kinderen niet met de veiligheids-
gordel spelen. Als de veiligheidsgordel
om de nek van het kind draait, kan het
kind stikken of ernstig letsel oplopen.
Als dit gebeurt en de gordelsluiting niet
kan worden losgemaakt, knip de gordel
dan door met een schaar.
●Controleer of de gesp goed in de gor-
delsluiting is vergrendeld en of de veilig-
heidsgordel niet gedraaid is.
●Beweeg het baby- of kinderzitje naar
links en naar rechts en naar voren en
naar achteren om te controleren of het
goed is geplaatst.
●Verstel de rugleuning niet meer nadat
het baby- of kinderzitje is geplaatst.
●Controleer als er een zitkussen
geplaatst is altijd of de schoudergordel
over het midden van de schouder van
het kind loopt. De gordel mag niet langs
de nek van het kind lopen, maar mag
ook niet van de schouder van het kind
vallen.
●Volg bij het plaatsen van een baby- of
kinderzitje altijd de gebruiksaanwijzing
van de fabrikant.
Baby- of kinderzitje vastgezet
met een onderste
ISOfix-bevestigingspunt
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 66 Thursday, October 24, 2019 2:54 PM
Page 68 of 754

67
1
COROLLA_TMUK_EE 1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
2
Verwijder de klepjes van de bevesti-
gingspunten en plaats het baby- of
kinderzitje op de stoel.
De stangen worden achter de klepjes van de
bevestigingspunten geplaatst.
3Beweeg het baby- of kinderzitje na
het plaatsen naar achteren en naar
voren om te controleren of het goed
vastzit. ( →Blz. 66)
■Bij gebruik van een Toyota DUO PLUS
(Latijns-Amerikaanse landen*)
Zet het zo ver mogelijk achterover.
*: Guadeloupe, Martinique en Frans-Guyana
■Bij gebruik van een MIDI 2 (Latijns-Ame-
rikaanse landen*)
Pas de steunpoot en de ISOfix-koppelingen
als volgt aan:
1Vergrendel de ISOfix-koppelingen bij nr. 2.
2 Vergrendel de steunpoot op het punt
waar 5 openingen zichtbaar zijn.
*: Guadeloupe, Martinique en Frans-Guyana
■Bevestigingspunten bovenste
gordel
Voor de buitenste zitplaatsen achter
zijn bevestigingspunten voor de boven-
ste gordel aanwezig.
Gebruik de bevestigingspunten voor de
bovenste gordel bij het vastmaken van
de bovenste gordel.
Bevestigingspunten bovenste gor-
del
Bovenste gordel
WAARSCHUWING
■Als er een baby- of kinderzitje wordt
geplaatst
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
●Verstel de rugleuning niet meer nadat
het baby- of kinderzitje is geplaatst.
●Controleer bij het gebruik van de onder-
ste bevestigingspunten of er geen
vreemde voorwerpen rond de bevesti-
gingspunten aanwezig zijn en of de gor-
del niet klem zit achter het zitje.
●Volg bij het plaatsen van een baby- of
kinderzitje altijd de gebruiksaanwijzing
van de fabrikant.
Met een bevestigingspunt voor
de bovenste gordel
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 67 Thursday, October 24, 2019 2:54 PM
Page 69 of 754

68
COROLLA_TMUK_EE1-2. Veiligheidsvoorzieningen voor kinderen
■Bovenste gordel vastmaken aan
de bevestigingspunten voor de
bovenste gordel
Plaats het baby- of kinderzitje aan de
hand van de bijgesloten handleiding.
1 Zet de hoofdsteun in de hoogste
stand.
Verwijder indien mogelijk de hoofdsteun
indien deze de plaatsing van het baby- of
kinderzitje of de bovenste gordel hindert.
(→ Blz. 287)
2 Zet de haak vast aan het bevesti-
gingspunt voor de bovenste gordel
en trek de bovenste gordel aan.
Controleer of de bovenste gordel goed
vastzit. ( →Blz. 66)
Wanneer u het baby- of kinderzitje plaatst
terwijl de hoofdsteun omhoog staat, zorg er
dan voor dat de bovenste gordel onder de
hoofdsteun door loopt.
Haak
Bovenste gordel
WAARSCHUWING
■Als er een baby- of kinderzitje wordt
geplaatst
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
●Bevestig de bovenste gordel stevig en
controleer of de gordel niet gedraaid is.
●Bevestig de bovenste gordel uitsluitend
aan de bevestigingspunten voor de
bovenste gordel.
●Verstel de rugleuning niet meer nadat
het baby- of kinderzitje is geplaatst.
●Volg bij het plaatsen van een baby- of
kinderzitje altijd de gebruiksaanwijzing
van de fabrikant.
●Wanneer u het baby- of kinderzitje
plaatst terwijl de hoofdsteun omhoog
staat, nadat de hoofdsteun omhoog is
gezet en het bevestigingspunt voor de
bovenste gordel vervolgens is vastge-
maakt, zet de hoofdsteun dan niet in
een lagere stand.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 68 Thursday, October 24, 2019 2:54 PM
Page 70 of 754

69
1
COROLLA_TMUK_EE 1-3. Noodoproep
Veiligheid en beveiliging
1-3.Noodoproep
*1: Indien aanwezig
*2: Werkt binnen het eCall-dekkingsgebied.
De systeemnaam kan per land verschil-
lend zijn.
Microfoon
Toets SOS
*
Controlelampjes
Luidspreker
*: Deze toets is bestemd voor communicatie met de eCall-medewerker.
Andere SOS-toetsen van overige syste-
men van een auto hebben geen betrek-
king op het apparaat en zijn niet bestemd
voor communicatie met de eCall-mede-
werker.
■Automatische noodoproepen
Als een airbag wordt geactiveerd, belt
het systeem automatisch het eCall-con-
trolecentrum.
* De medewerker van het
controlecentrum ontvangt de locatie
van de auto, het tijdstip waarop het
ongeval plaatsvond en het VIN van de
auto, en probeert de inzittenden van de
auto te spreken om de ernst van de
situatie te beoordelen. Als de inzitten-
den niet in staat zijn om te communice-
ren, behandelt de medewerker de
oproep als een noodgeval, neemt hij of
zij contact op met de dichtstbijzijnde
hulpdiensten (112, enz.) en verzoekt hij
of zij om assistentie ter plaatse.
*: In sommige gevallen kan er geen oproep worden verzonden. ( →Blz. 70)
■Handmatige noodoproepen
Druk in een noodsituatie op de toets
SOS om het eCall-controlecentrum te
bellen.
* De medewerker van het contro-
lecentrum zal de locatie van uw auto
bepalen, de situatie beoordelen en de
benodigde hulpdiensten sturen.
Open de afdekking voordat u op de
toets SOS drukt.
eCall*1, 2
eCall is een telematicadienst die
gebruikmaakt van gegevens van
het Global Navigation Satellite
System (GNSS) en ingebouwde
cellulaire technologie, waardoor
de volgende noodoproepen kun-
nen worden verzonden: automati-
sche noodoproepen
(automatische melding van een
aanrijding) en handmatige
noodoproepen (door het indruk-
ken van de toets SOS). Deze
dienst is door regelgeving van de
Europese Unie verplicht gesteld.
Systeemonderdelen
Noodoproepdiensten
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 69 Thursday, October 24, 2019 2:54 PM
