TOYOTA COROLLA HATCHBACK 2021 Manuale duso (in Italian)

579
8

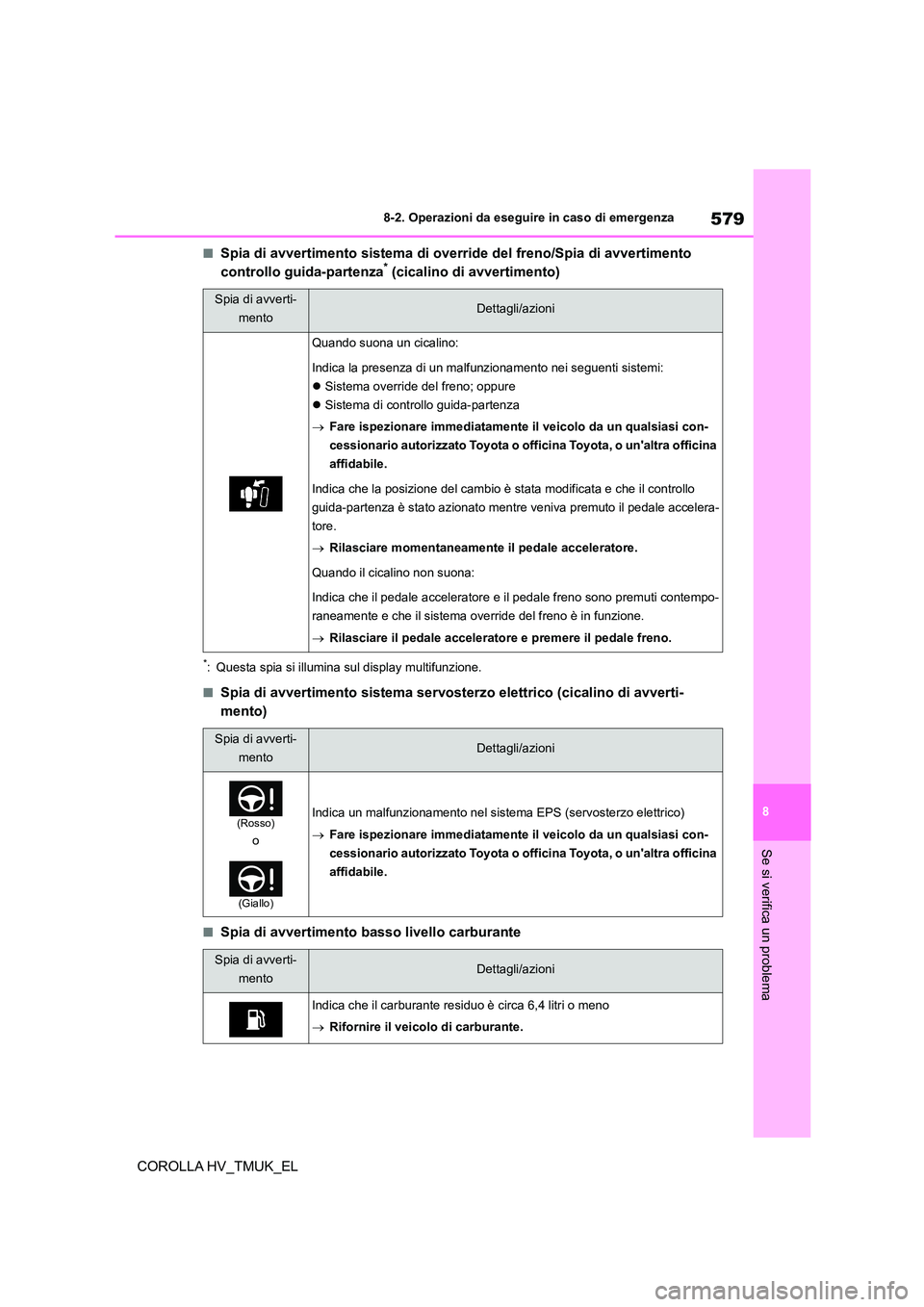

8-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
COROLLA HV_TMUK_EL
■Spia di avvertimento sistema di override del freno/Spia di avvertimento
controllo guida-partenza* (cicalino di avvertimento)
*: Questa spia si illumina sul display multifunzione.
■Spia di avvertimento sistema servosterzo elettrico (cicalino di avverti-
mento)
■Spia di avvertimento basso livello carburante
Spia di avverti-
mentoDettagli/azioni
Quando suona un cicalino:
Indica la presenza di un malf unzionamento nei seguenti sistemi:
 Sistema override del freno; oppure
 Sistema di controllo guida-partenza
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Indica che la posizione del cambio è stata modificata e che il controllo
guida-partenza è stato azionato mentre veniva premuto il pedale accelera-
tore.
 Rilasciare momentaneamente il pedale acceleratore.
Quando il cicalino non suona:
Indica che il pedale acceleratore e il pedale freno sono premuti contempo-
raneamente e che il sistema override del freno è in funzione.
 Rilasciare il pedale acceleratore e premere il pedale freno.
Spia di avverti-
mentoDettagli/azioni
(Rosso)
o
(Giallo)
Indica un malfunzionamento nel sist ema EPS (servosterzo elettrico)
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Spia di avverti-
mentoDettagli/azioni
Indica che il carburante residuo è circa 6,4 litri o meno
 Rifornire il veicolo di carburante.

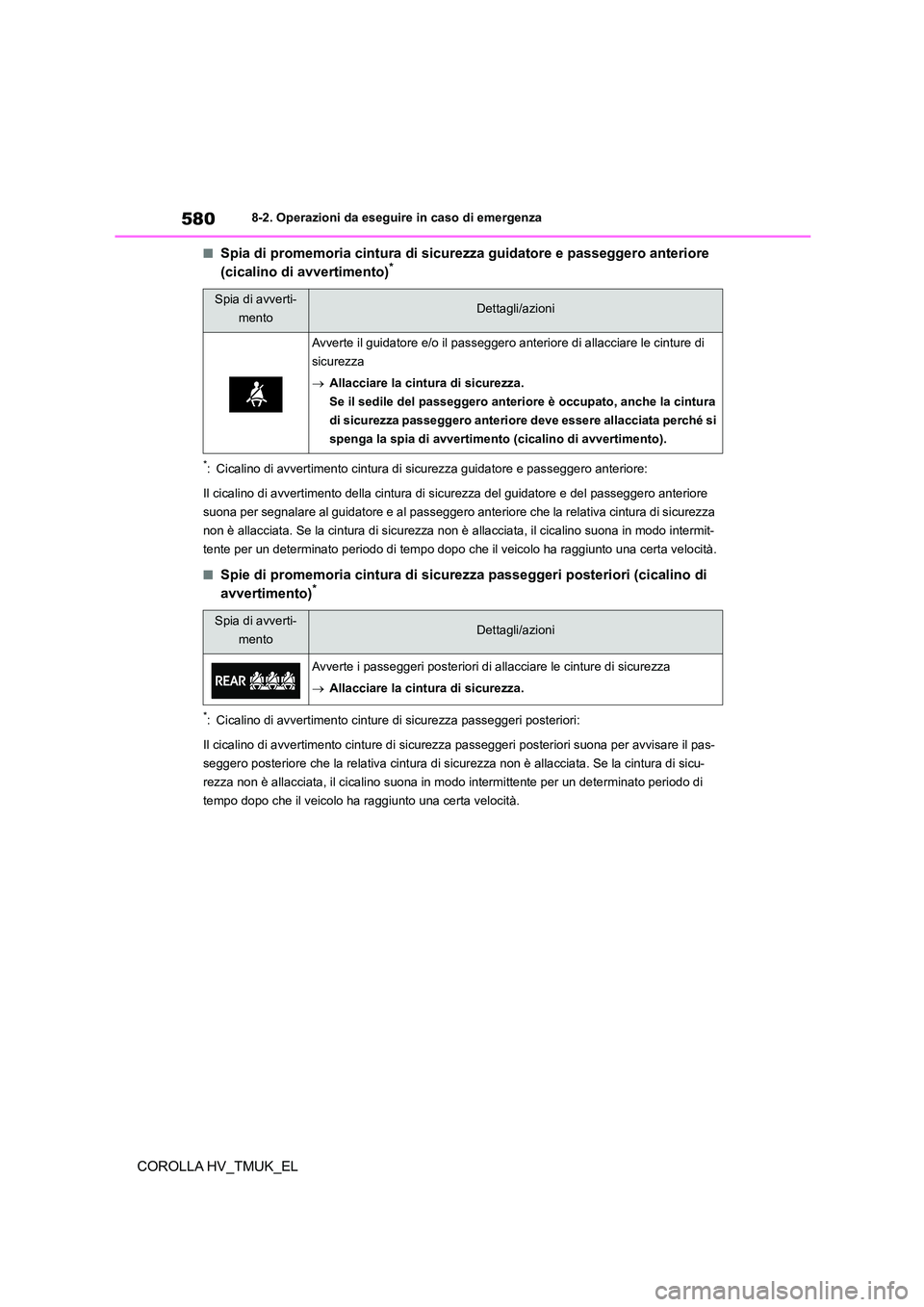

5808-2. Operazioni da eseguire in caso di emergenza
COROLLA HV_TMUK_EL
■Spia di promemoria cintura di sicurezza guidatore e passeggero anteriore
(cicalino di avvertimento)*
*: Cicalino di avvertimento cintura di sicurezza guidatore e passeggero anteriore:
Il cicalino di avvertimento della cintura di sicurezza del guidatore e del passeggero anteriore
suona per segnalare al guidatore e al passeggero anteriore che la relativa cintura di sicurezza
non è allacciata. Se la cintura di sicurezza non è allacciata, il cicalino suona in modo intermit-
tente per un determinato periodo di tempo dopo c he il veicolo ha raggiunto una certa velocità.
■Spie di promemoria cintura di sicurezza passeggeri posteriori (cicalino di
avvertimento)*
*: Cicalino di avvertimento cintur e di sicurezza passeggeri posteriori:
Il cicalino di avvertimento cinture di sicurezz a passeggeri posteriori suona per avvisare il pas-
seggero posteriore che la relativa cintura di sicurezza non è allacciata. Se la cintura di sicu-
rezza non è allacciata, il cicalino suona in m odo intermittente per un determinato periodo di
tempo dopo che il veicolo ha raggiunto una certa velocità.
Spia di avverti-
mentoDettagli/azioni
Avverte il guidatore e/o il passeggero anteriore di allacciare le cinture di
sicurezza
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, anche la cintura
di sicurezza passeggero anteriore deve essere allacciata perché si
spenga la spia di avvertimento (cicalino di avvertimento).
Spia di avverti-
mentoDettagli/azioni
Avverte i passeggeri posteriori di a llacciare le cinture di sicurezza
 Allacciare la cintura di sicurezza.

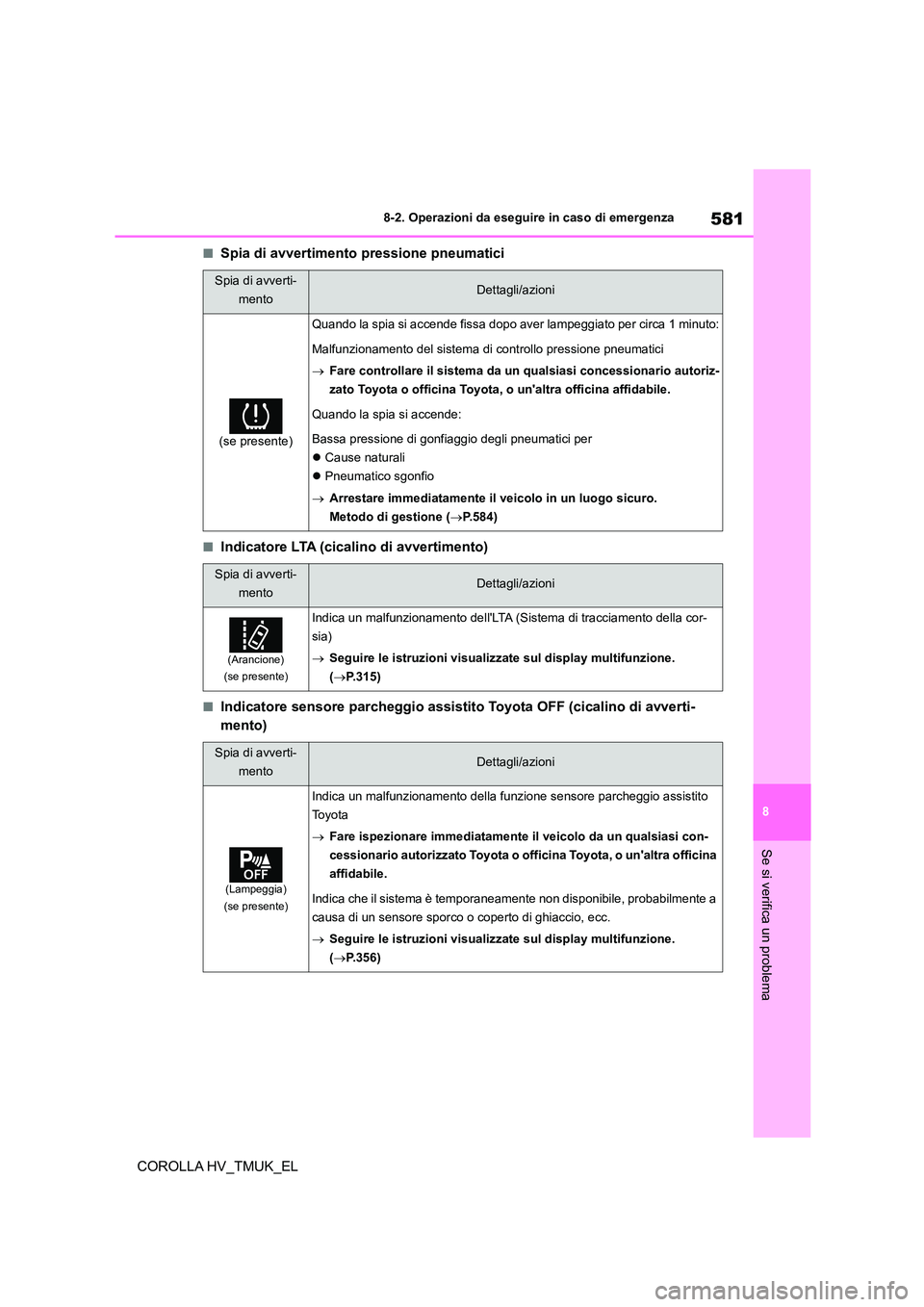

581
8
8-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
COROLLA HV_TMUK_EL
■Spia di avvertimento pressione pneumatici
■Indicatore LTA (cicalino di avvertimento)
■Indicatore sensore parcheggio assistito Toyota OFF (cicalino di avverti-
mento)
Spia di avverti-
mentoDettagli/azioni
(se presente)
Quando la spia si accende fissa dopo aver lampeggiato per circa 1 minuto:
Malfunzionamento del sistema di controllo pressione pneumatici
 Fare controllare il sistema da un qualsiasi concessionario autoriz-
zato Toyota o officina Toyota, o un'altra officina affidabile.
Quando la spia si accende:
Bassa pressione di gonfiaggio degli pneumatici per
 Cause naturali
 Pneumatico sgonfio
 Arrestare immediatamente il veicolo in un luogo sicuro.
Metodo di gestione ( P.584)
Spia di avverti-
mentoDettagli/azioni
(Arancione)
(se presente)
Indica un malfunzionamento dell'LTA (S istema di tracciamento della cor-
sia)
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.315)
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
(se presente)
Indica un malfunzionamento della funz ione sensore parcheggio assistito
To y o t a
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Indica che il sistema è tempor aneamente non disponibile, probabilmente a
causa di un sensore sporco o coperto di ghiaccio, ecc.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.356)

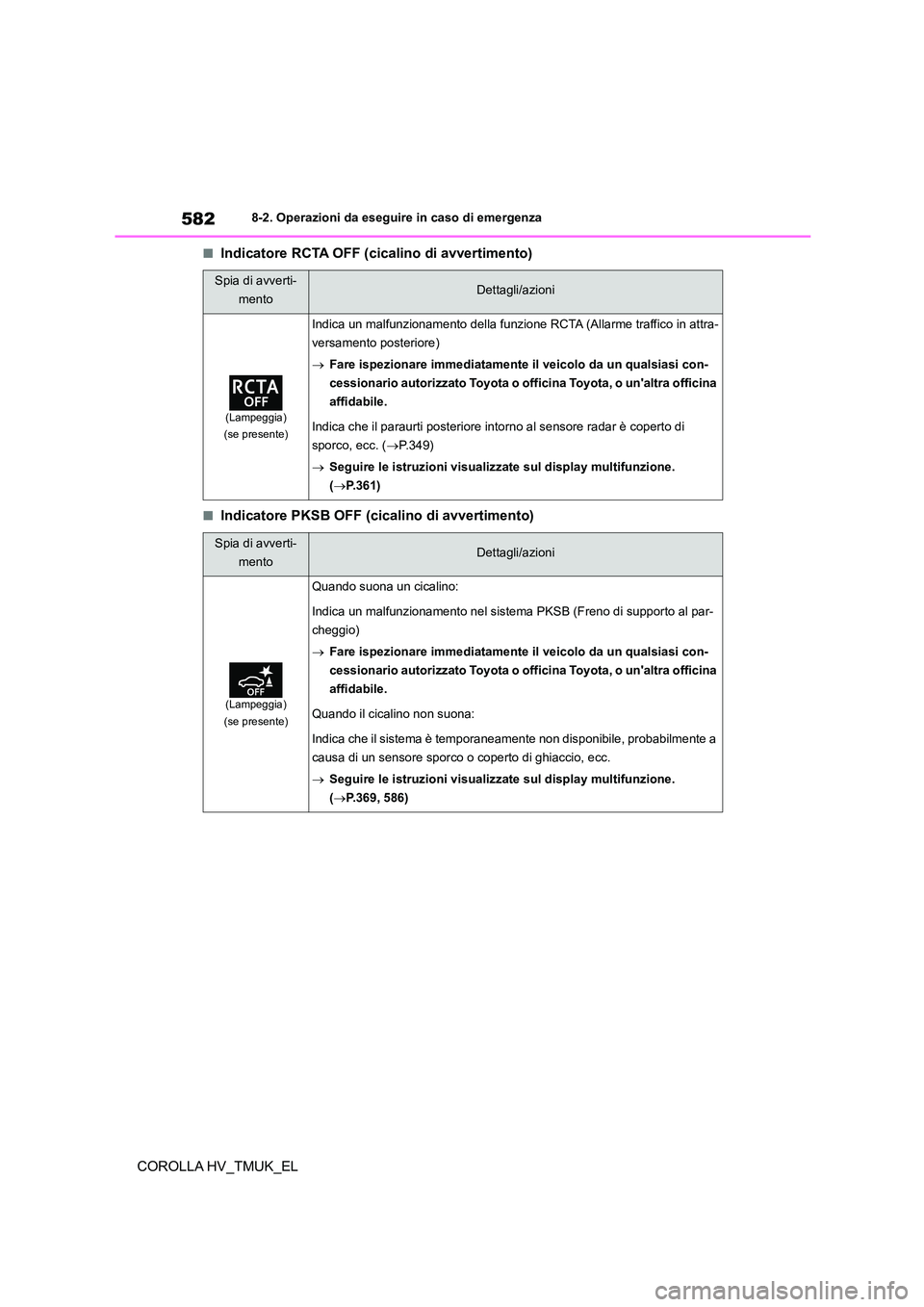

5828-2. Operazioni da eseguire in caso di emergenza
COROLLA HV_TMUK_EL
■Indicatore RCTA OFF (cicalino di avvertimento)
■Indicatore PKSB OFF (cicalino di avvertimento)
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
(se presente)
Indica un malfunzionamento della funzione RCTA (Allarme traffico in attra-
versamento posteriore)
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Indica che il paraurti posteriore in torno al sensore radar è coperto di
sporco, ecc. ( P.349)
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.361)
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
(se presente)
Quando suona un cicalino:
Indica un malfunzionamento nel sistema PKSB (Freno di supporto al par-
cheggio)
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Quando il cicalino non suona:
Indica che il sistema è tempor aneamente non disponibile, probabilmente a
causa di un sensore sporco o coperto di ghiaccio, ecc.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.369, 586)

583
8

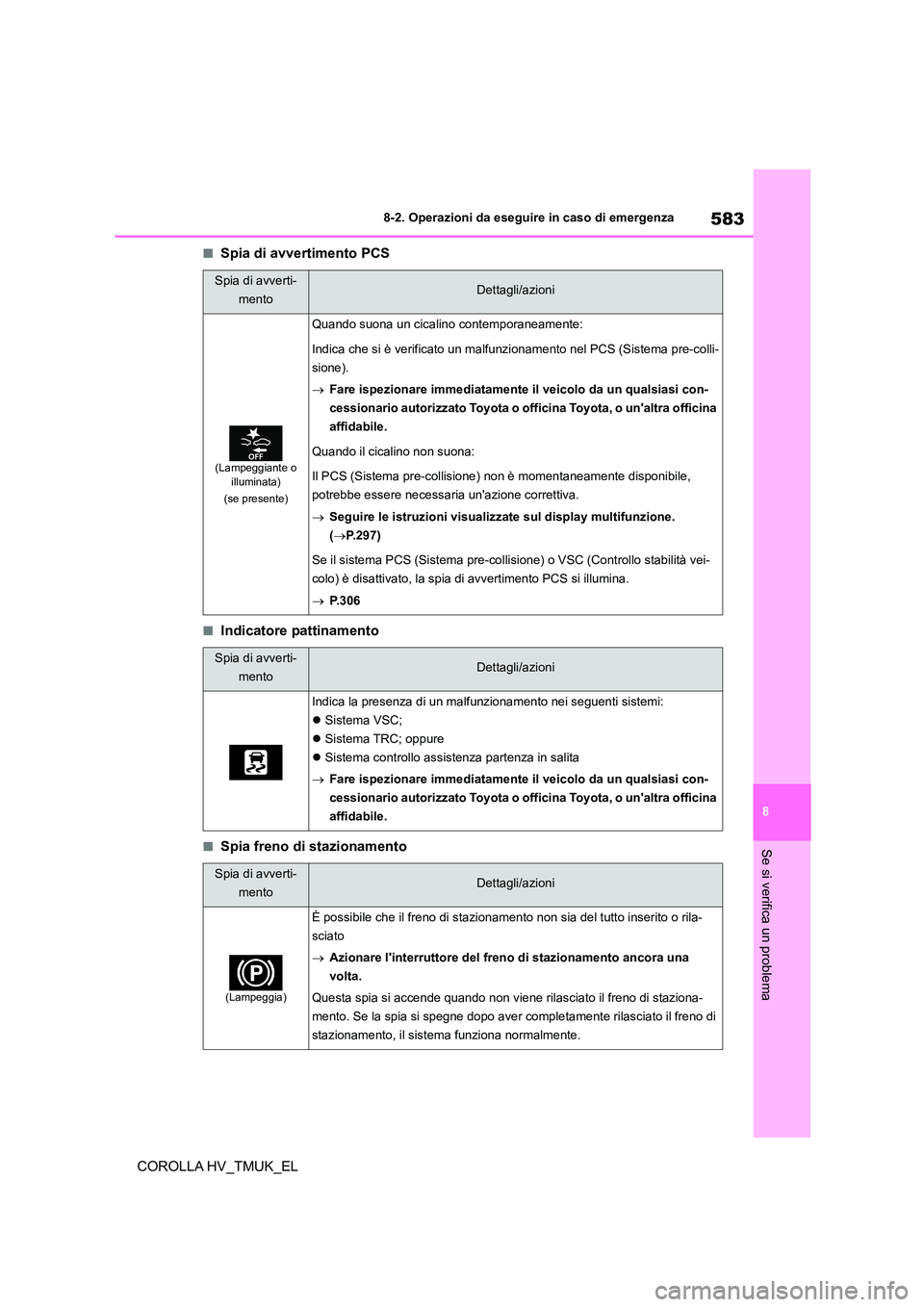

8-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
COROLLA HV_TMUK_EL
■Spia di avvertimento PCS
■Indicatore pattinamento
■Spia freno di stazionamento
Spia di avverti-
mentoDettagli/azioni
(Lampeggiante o illuminata)
(se presente)
Quando suona un cicalino contemporaneamente:
Indica che si è verificato un malfunz ionamento nel PCS (Sistema pre-colli-
sione).
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Quando il cicalino non suona:
Il PCS (Sistema pre-collisione) non è momentaneamente disponibile,
potrebbe essere necessaria un'azione correttiva.
 Seguire le istruzioni visualizzate sul display multifunzione.
( P.297)
Se il sistema PCS (Sistema pre-coll isione) o VSC (Controllo stabilità vei-
colo) è disattivato, la spia di avvertimento PCS si illumina.
 P. 3 0 6
Spia di avverti-
mentoDettagli/azioni
Indica la presenza di un malf unzionamento nei seguenti sistemi:
 Sistema VSC;
 Sistema TRC; oppure
 Sistema controllo assistenza partenza in salita
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
È possibile che il freno di stazionament o non sia del tutto inserito o rila-
sciato
 Azionare l'interruttore del freno di stazionamento ancora una
volta.
Questa spia si accende quando non viene rilasciato il freno di staziona-
mento. Se la spia si spegne dopo aver completamente rilasciato il freno di
stazionamento, il sistema funziona normalmente.

5848-2. Operazioni da eseguire in caso di emergenza
COROLLA HV_TMUK_EL
■Indicatore del mantenimento freni attivo
■Cicalino di avvertimento
In alcuni casi, il cicalino potrebbe non essere
udito a causa dell'ambiente rumoroso o audio
troppo alto.
■Sensore rilevamento, promemoria cin- tura di sicurezza e cicalino di avverti-
mento passeggero anteriore
●Se sul sedile del passeggero anteriore è
stato sistemato un bagaglio, il sensore rile-
vamento passeggero anteriore potrebbe causare il lampeggiamento della spia di
avvertimento e l'attivazione del cicalino di
avvertimento, anche se non è presente un passeggero sul sedile.
●Se sul sedile è stato collocato un cuscino, il sensore potrebbe non rilevare un pas-
seggero e la spia di avvertimento potrebbe
non funzionare correttamente.
■Spia di avvertimento sistema servo- sterzo elettrico (cicalino di avverti-
mento)
Quando la carica della batteria a 12 Volt
diventa insufficiente o si verifica un tempora- neo calo di tensione, la spia di avvertimento
sistema servosterzo elettrico potrebbe
accendersi e il cicalino di avvertimento potrebbe suonare.
■Quando si accende la spia di avverti-
mento pressione pneumatici (veicoli
con un sistema di controllo pressione pneumatici)
Ispezionare gli pneumatici per verificare se
uno pneumatico è forato.
Se uno pneumatico è forato: P.589, 607
Se nessuno pneumatico è forato:
Portare l'interruttore power in posizione off, quindi su ON. Controllare se la spia di avver-
timento pressione pneum atici si accende o
lampeggia.
Se la spia di avvertimento pressione pneu- matici lampeggia per circa 1 minuto per poi
restare accesa fissa
Potrebbe esserci un malfunzionamento nel
sistema di controllo pressione pneumatici. Fare ispezionare immediatamente il veicolo
da un qualsiasi concessionario autorizzato
Toyota o officina Toyota, o un'altra officina affidabile.
Se si accende la spia di avvertimento pres-
sione pneumatici
1 Dopo che la temperatura degli pneuma-
tici si sarà abbassata a sufficienza, con- trollare la pressione di gonfiaggio di
ciascuno pneumatico e regolarla al livello
specificato.
2 Se la spia di avvertimento non si spegne neanche dopo alcuni minuti, controllare
che la pressione di gonfiaggio di cia-
scuno pneumatico sia al livello specifi- cato ed effettuare l'inizializzazione.
( P.546)
■La spia di avvertimento pressione
pneumatici può accendersi per cause naturali (veicoli con un sistema di con-
trollo pressione pneumatici)
La spia di avvertimento pressione pneumatici
potrebbe accendersi per cause naturali quali perdite d'aria naturali e variazioni nella pres-
sione di gonfiaggio degli pneumatici causate
dalla temperatura. In questo caso, regolando la pressione di gonfiaggio degli pneumatici la
spia di avvertimento si spegnerà (dopo alcuni
minuti).
■Quando lo pneumatico viene sostituito con una ruota di scorta (veicoli con un
sistema di controllo pressione pneuma-
tici)
La ruota di scorta non è provvista di valvola e
Spia di avverti-
mentoDettagli/azioni
(Lampeggia)
Indica un malfunzionamento del si stema di mantenimento dei freni
 Fare ispezionare immediatamente il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.

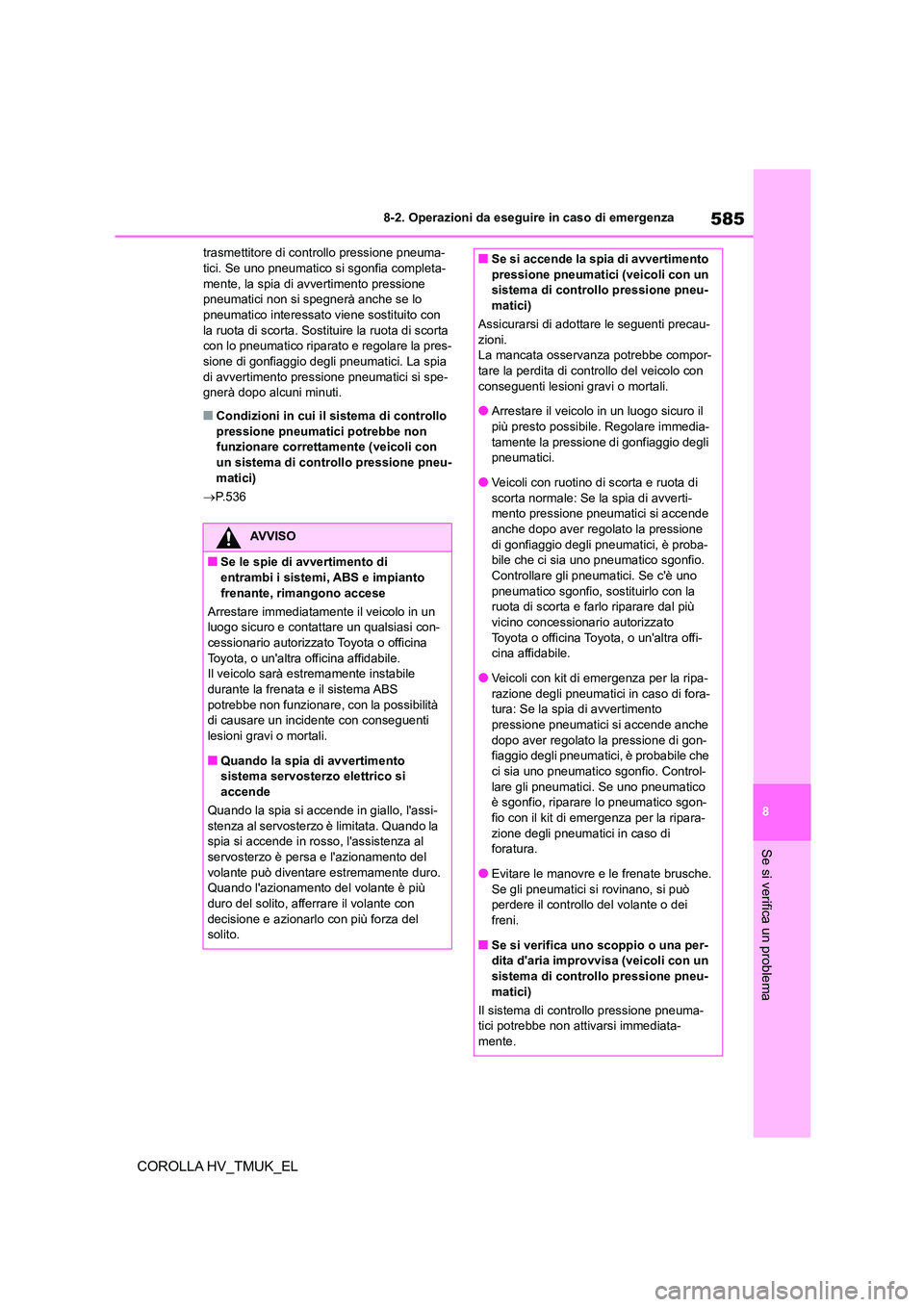

585
8
8-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
COROLLA HV_TMUK_EL
trasmettitore di controllo pressione pneuma- tici. Se uno pneumatico si sgonfia completa-
mente, la spia di avvertimento pressione
pneumatici non si spegnerà anche se lo pneumatico interessato viene sostituito con
la ruota di scorta. Sostituire la ruota di scorta
con lo pneumatico riparato e regolare la pres- sione di gonfiaggio degli pneumatici. La spia
di avvertimento pressione pneumatici si spe-
gnerà dopo alcuni minuti.
■Condizioni in cui il sistema di controllo
pressione pneumatici potrebbe non funzionare correttamente (veicoli con
un sistema di controllo pressione pneu-
matici)
 P.536
AVVISO
■Se le spie di avvertimento di
entrambi i sistemi, ABS e impianto
frenante, rimangono accese
Arrestare immediatamente il veicolo in un luogo sicuro e contattare un qualsiasi con-
cessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile. Il veicolo sarà estremamente instabile
durante la frenata e il sistema ABS
potrebbe non funzionare, con la possibilità
di causare un incidente con conseguenti lesioni gravi o mortali.
■Quando la spia di avvertimento
sistema servosterzo elettrico si accende
Quando la spia si accende in giallo, l'assi-
stenza al servosterzo è limitata. Quando la
spia si accende in rosso, l'assistenza al servosterzo è persa e l'azionamento del
volante può diventare estremamente duro.
Quando l'azionamento del volante è più duro del solito, afferrare il volante con
decisione e azionarlo con più forza del
solito.
■Se si accende la spia di avvertimento
pressione pneumatici (veicoli con un
sistema di controllo pressione pneu- matici)
Assicurarsi di adottare le seguenti precau-
zioni.
La mancata osservanza potrebbe compor- tare la perdita di controllo del veicolo con
conseguenti lesioni gravi o mortali.
●Arrestare il veicolo in un luogo sicuro il
più presto possibile. Regolare immedia- tamente la pressione di gonfiaggio degli
pneumatici.
●Veicoli con ruotino di scorta e ruota di scorta normale: Se la spia di avverti-
mento pressione pneumatici si accende
anche dopo aver regolato la pressione di gonfiaggio degli pneumatici, è proba-
bile che ci sia uno pneumatico sgonfio.
Controllare gli pneumatici. Se c'è uno pneumatico sgonfio, sostituirlo con la
ruota di scorta e farlo riparare dal più
vicino concessionario autorizzato Toyota o officina Toyota, o un'altra offi-
cina affidabile.
●Veicoli con kit di emergenza per la ripa- razione degli pneumatici in caso di fora-
tura: Se la spia di avvertimento
pressione pneumatici si accende anche dopo aver regolato la pressione di gon-
fiaggio degli pneumatici, è probabile che
ci sia uno pneumatico sgonfio. Control- lare gli pneumatici. Se uno pneumatico
è sgonfio, riparare lo pneumatico sgon-
fio con il kit di emergenza per la ripara- zione degli pneumatici in caso di
foratura.
●Evitare le manovre e le frenate brusche. Se gli pneumatici si rovinano, si può
perdere il controllo del volante o dei
freni.
■Se si verifica uno scoppio o una per-
dita d'aria improvvisa (veicoli con un
sistema di controllo pressione pneu- matici)
Il sistema di controllo pressione pneuma-
tici potrebbe non attivarsi immediata-
mente.

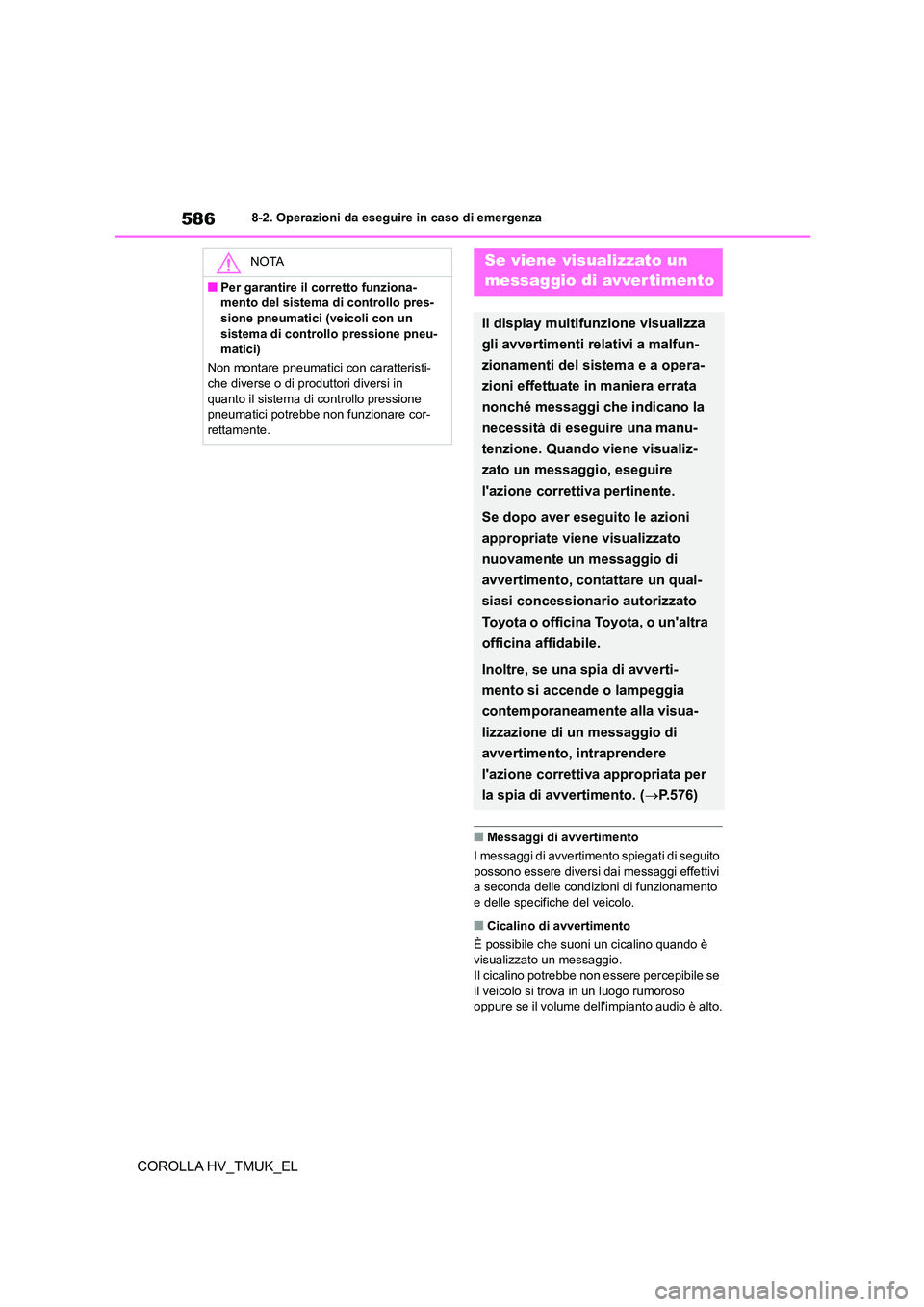

5868-2. Operazioni da eseguire in caso di emergenza
COROLLA HV_TMUK_EL
■Messaggi di avvertimento
I messaggi di avvertimento spiegati di seguito
possono essere diversi dai messaggi effettivi a seconda delle condizioni di funzionamento
e delle specifiche del veicolo.
■Cicalino di avvertimento
È possibile che suoni un cicalino quando è
visualizzato un messaggio. Il cicalino potrebbe non es sere percepibile se
il veicolo si trova in un luogo rumoroso
oppure se il volume dell'impianto audio è alto.
NOTA
■Per garantire il corretto funziona-
mento del sistema di controllo pres-
sione pneumatici (veicoli con un sistema di controllo pressione pneu-
matici)
Non montare pneumatici con caratteristi-
che diverse o di produttori diversi in quanto il sistema di controllo pressione
pneumatici potrebbe non funzionare cor-
rettamente.
Se viene visualizzato un
messaggio di avvertimento
Il display multifunzione visualizza
gli avvertimenti relativi a malfun-
zionamenti del sistema e a opera-
zioni effettuate in maniera errata
nonché messaggi che indicano la
necessità di eseguire una manu-
tenzione. Quando viene visualiz-
zato un messaggio, eseguire
l'azione correttiva pertinente.
Se dopo aver eseguito le azioni
appropriate viene visualizzato
nuovamente un messaggio di
avvertimento, contattare un qual-
siasi concessionario autorizzato
Toyota o officina Toyota, o un'altra
officina affidabile.
Inoltre, se una spia di avverti-
mento si accende o lampeggia
contemporaneamente alla visua-
lizzazione di un messaggio di
avvertimento, intraprendere
l'azione correttiva appropriata per
la spia di avvertimento. ( P.576)

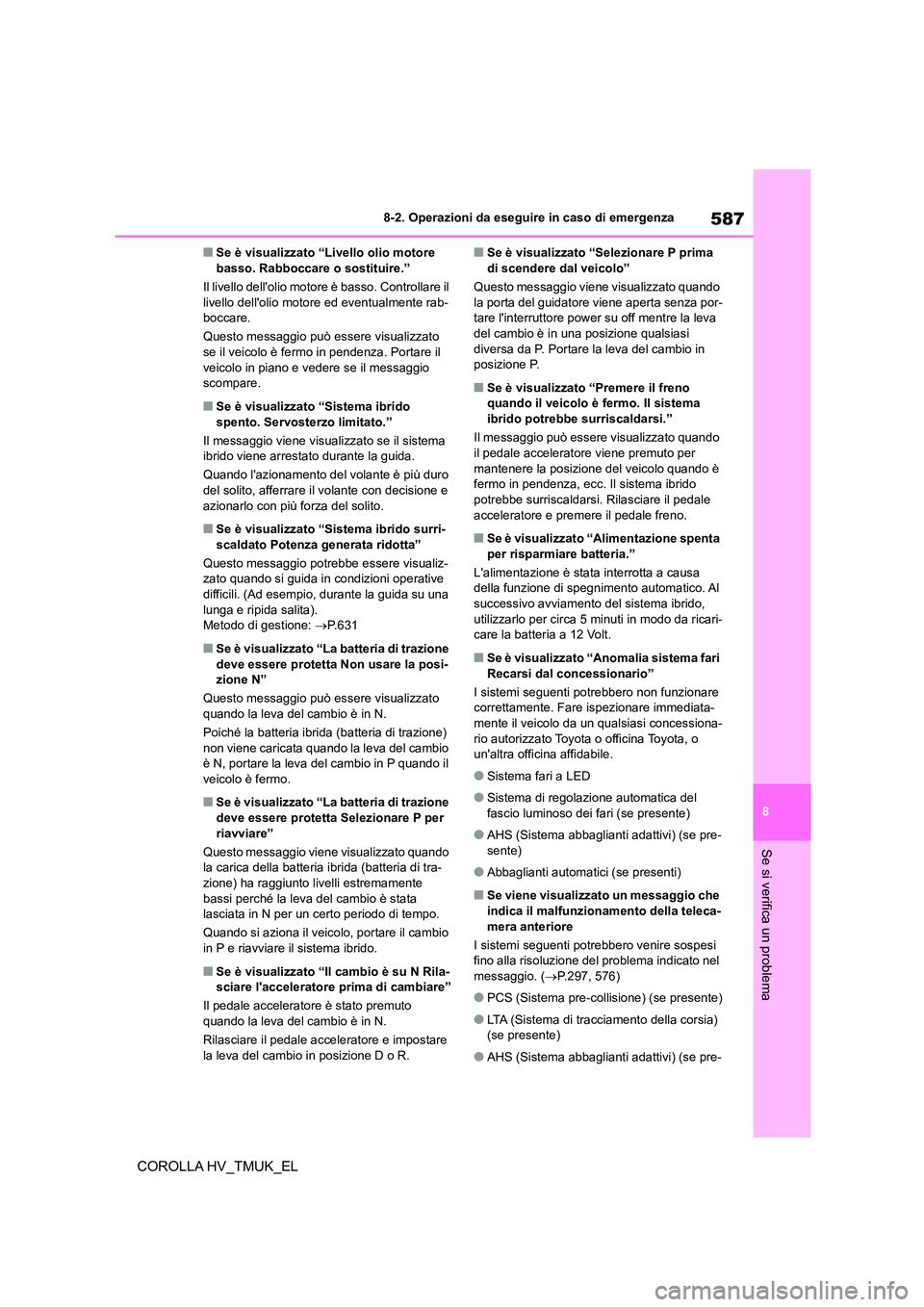

587
8
8-2. Operazioni da eseguire in caso di emergenza
Se si verifica un problema
COROLLA HV_TMUK_EL
■Se è visualizzato “Livello olio motore basso. Rabboccare o sostituire.”
Il livello dell'olio motore è basso. Controllare il
livello dell'olio motore ed eventualmente rab-
boccare.
Questo messaggio può es sere visualizzato se il veicolo è fermo in pendenza. Portare il
veicolo in piano e vedere se il messaggio
scompare.
■Se è visualizzato “Sistema ibrido
spento. Servosterzo limitato.”
Il messaggio viene visual izzato se il sistema ibrido viene arrestato durante la guida.
Quando l'azionamento del volante è più duro
del solito, afferrare il volante con decisione e
azionarlo con più forza del solito.
■Se è visualizzato “Sistema ibrido surri- scaldato Potenza generata ridotta”
Questo messaggio potrebbe essere visualiz-
zato quando si guida in condizioni operative
difficili. (Ad esempio, durante la guida su una lunga e ripida salita).
Metodo di gestione: P.631
■Se è visualizzato “La batteria di trazione
deve essere protetta Non usare la posi- zione N”
Questo messaggio può es sere visualizzato
quando la leva del cambio è in N.
Poiché la batteria ibrida (batteria di trazione)
non viene caricata quando la leva del cambio è N, portare la leva del cambio in P quando il
veicolo è fermo.
■Se è visualizzato “La batteria di trazione
deve essere protetta Selezionare P per riavviare”
Questo messaggio vi ene visualizzato quando
la carica della batteria ibrida (batteria di tra-
zione) ha raggiunto livelli estremamente bassi perché la leva del cambio è stata
lasciata in N per un certo periodo di tempo.
Quando si aziona il veicolo, portare il cambio
in P e riavviare il sistema ibrido.
■Se è visualizzato “Il cambio è su N Rila- sciare l'acceleratore prima di cambiare”
Il pedale acceleratore è stato premuto
quando la leva del cambio è in N.
Rilasciare il pedale acceleratore e impostare
la leva del cambio in posizione D o R.
■Se è visualizzato “Selezionare P prima di scendere dal veicolo”
Questo messaggio viene visualizzato quando
la porta del guidatore viene aperta senza por-
tare l'interruttore power su off mentre la leva del cambio è in una posizione qualsiasi
diversa da P. Portare la leva del cambio in
posizione P.
■Se è visualizzato “Premere il freno quando il veicolo è fermo. Il sistema
ibrido potrebbe surriscaldarsi.”
Il messaggio può essere visualizzato quando
il pedale acceleratore viene premuto per
mantenere la posizione del veicolo quando è fermo in pendenza, ecc. Il sistema ibrido
potrebbe surriscaldarsi. Rilasciare il pedale
acceleratore e premere il pedale freno.
■Se è visualizzato “Alimentazione spenta per risparmiare batteria.”
L'alimentazione è stata interrotta a causa
della funzione di spegnimento automatico. Al
successivo avviamento del sistema ibrido, utilizzarlo per circa 5 minuti in modo da ricari-
care la batteria a 12 Volt.
■Se è visualizzato “Anomalia sistema fari
Recarsi dal concessionario”
I sistemi seguenti potrebbero non funzionare correttamente. Fare ispezionare immediata-
mente il veicolo da un qualsiasi concessiona-
rio autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
●Sistema fari a LED
●Sistema di regolazione automatica del
fascio luminoso dei fari (se presente)
●AHS (Sistema abbaglianti adattivi) (se pre-
sente)
●Abbaglianti automatici (se presenti)
■Se viene visualizzato un messaggio che
indica il malfunzionamento della teleca- mera anteriore
I sistemi seguenti potrebbero venire sospesi
fino alla risoluzione del problema indicato nel
messaggio. ( P.297, 576)
●PCS (Sistema pre-collisione) (se presente)
●LTA (Sistema di tracciamento della corsia)
(se presente)
●AHS (Sistema abbaglianti adattivi) (se pre-

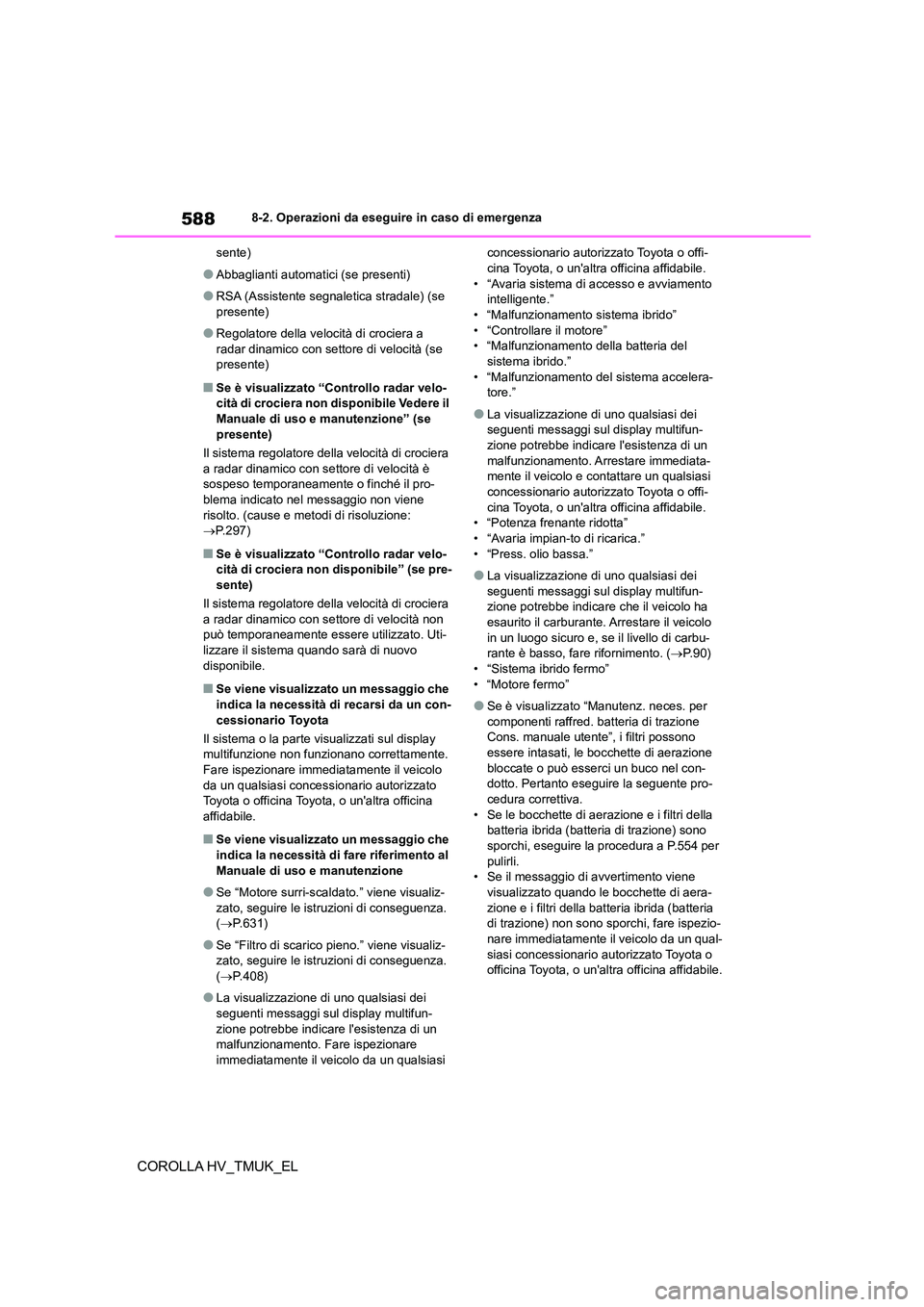

5888-2. Operazioni da eseguire in caso di emergenza
COROLLA HV_TMUK_EL
sente)
●Abbaglianti automatici (se presenti)
●RSA (Assistente segnaletica stradale) (se
presente)
●Regolatore della velocità di crociera a
radar dinamico con settore di velocità (se
presente)
■Se è visualizzato “Controllo radar velo- cità di crociera non disponibile Vedere il
Manuale di uso e manutenzione” (se
presente)
Il sistema regolatore della velocità di crociera
a radar dinamico con settore di velocità è sospeso temporaneamente o finché il pro-
blema indicato nel messaggio non viene
risolto. (cause e metodi di risoluzione:  P.297)
■Se è visualizzato “Controllo radar velo-
cità di crociera non disponibile” (se pre-
sente)
Il sistema regolatore della velocità di crociera a radar dinamico con settore di velocità non
può temporaneamente essere utilizzato. Uti-
lizzare il sistema quando sarà di nuovo disponibile.
■Se viene visualizzato un messaggio che
indica la necessità di recarsi da un con-
cessionario Toyota
Il sistema o la parte visualizzati sul display multifunzione non funzionano correttamente.
Fare ispezionare immediatamente il veicolo
da un qualsiasi conces sionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
■Se viene visualizzato un messaggio che
indica la necessità di fare riferimento al Manuale di uso e manutenzione
●Se “Motore surri-scal dato.” viene visualiz- zato, seguire le istr uzioni di conseguenza.
( P.631)
●Se “Filtro di scarico pieno.” viene visualiz-
zato, seguire le istr uzioni di conseguenza.
( P.408)
●La visualizzazione di uno qualsiasi dei
seguenti messaggi sul display multifun- zione potrebbe indicare l'esistenza di un
malfunzionamento. Fare ispezionare
immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o offi- cina Toyota, o un'altra officina affidabile.
• “Avaria sistema di accesso e avviamento
intelligente.” • “Malfunzionamento sistema ibrido”
• “Controllare il motore”
• “Malfunzionamento della batteria del sistema ibrido.”
• “Malfunzionamento del sistema accelera-
tore.”
●La visualizzazione di uno qualsiasi dei
seguenti messaggi sul display multifun-
zione potrebbe indicare l'esistenza di un malfunzionamento. Arrestare immediata-
mente il veicolo e contattare un qualsiasi
concessionario autorizzato Toyota o offi- cina Toyota, o un'altra officina affidabile.
• “Potenza frenante ridotta”
• “Avaria impian-to di ricarica.” • “Press. olio bassa.”
●La visualizzazione di uno qualsiasi dei seguenti messaggi sul display multifun-
zione potrebbe indicare che il veicolo ha
esaurito il carburante. Arrestare il veicolo in un luogo sicuro e, se il livello di carbu-
rante è basso, fare rifornimento. ( P. 9 0 )
• “Sistema ibrido fermo” • “Motore fermo”
●Se è visualizzato “Manutenz. neces. per componenti raffred. batteria di trazione
Cons. manuale utente”, i filtri possono
essere intasati, le bocchette di aerazione bloccate o può esserci un buco nel con-
dotto. Pertanto eseguire la seguente pro-
cedura correttiva. • Se le bocchette di aerazione e i filtri della
batteria ibrida (batteria di trazione) sono
sporchi, eseguire la procedura a P.554 per pulirli.
• Se il messaggio di avvertimento viene
visualizzato quando le bocchette di aera- zione e i filtri della batteria ibrida (batteria
di trazione) non sono sporchi, fare ispezio-
nare immediatamente il veicolo da un qual- siasi concessionario autorizzato Toyota o
officina Toyota, o un'al tra officina affidabile.
