TOYOTA COROLLA HATCHBACK 2021 Manuel du propriétaire (in French)

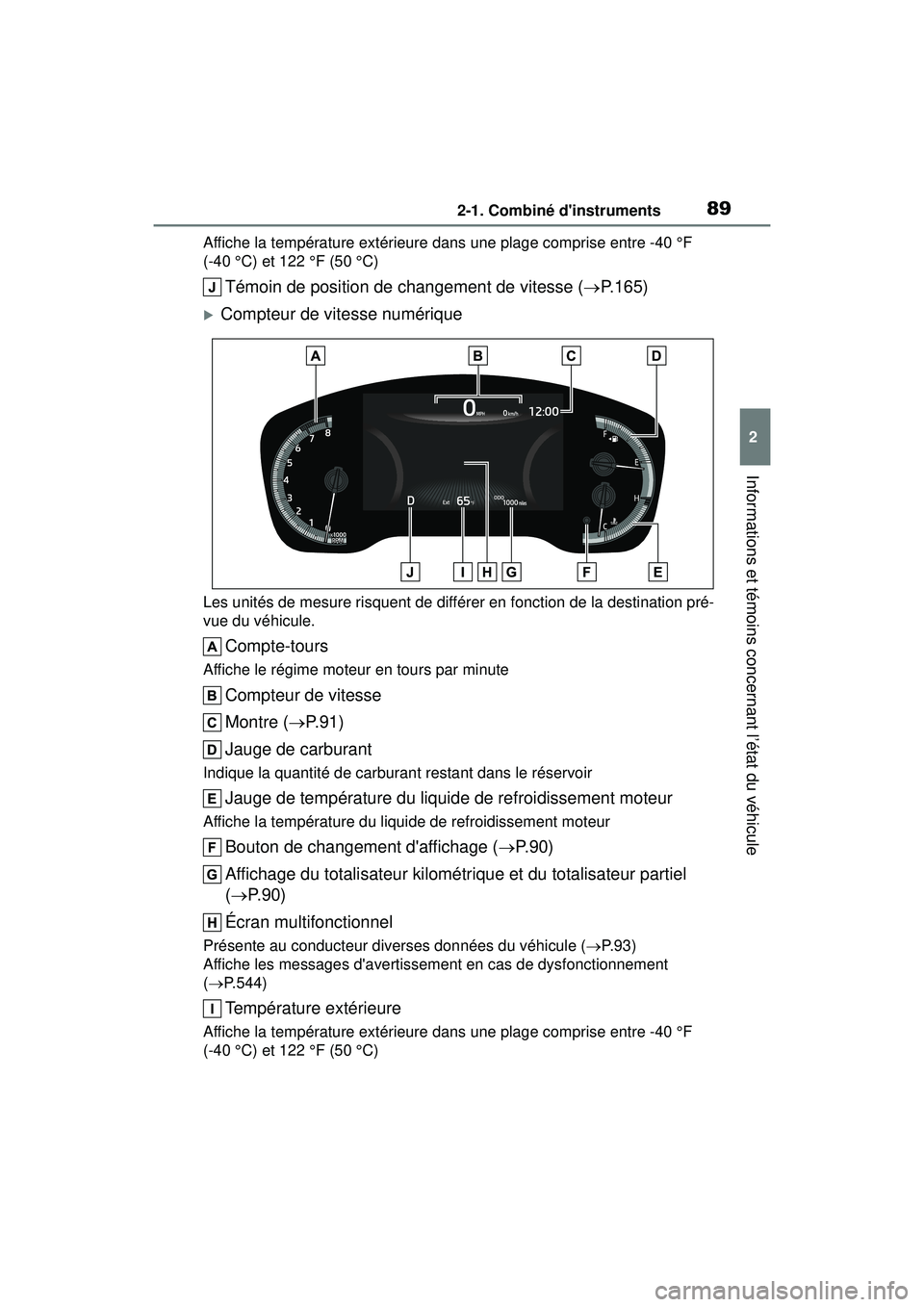

892-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_DAffiche la température extérieure da
ns une plage comprise entre -40 °F
(-40 °C) et 122 °F (50 °C)
Témoin de position de changement de vitesse ( P.165)
Compteur de vitesse numérique
Les unités de mesure risquent de différer en fonction de la destination pré-
vue du véhicule.
Compte-tours
Affiche le régime moteur en tours par minute
Compteur de vitesse
Montre ( P. 9 1 )
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir
Jauge de température du liquide de refroidissement moteur
Affiche la température du liquide de refroidissement moteur
Bouton de changement d'affichage ( P. 9 0 )
Affichage du totalisateur kilométrique et du totalisateur partiel
( P. 9 0 )
Écran multifonctionnel
Présente au conducteur diverses données du véhicule ( P. 9 3 )
Affiche les messages d'avertissem ent en cas de dysfonctionnement
(  P.544)
Température extérieure
Affiche la température extérieure da ns une plage comprise entre -40 °F
(-40 °C) et 122 °F (50 °C)

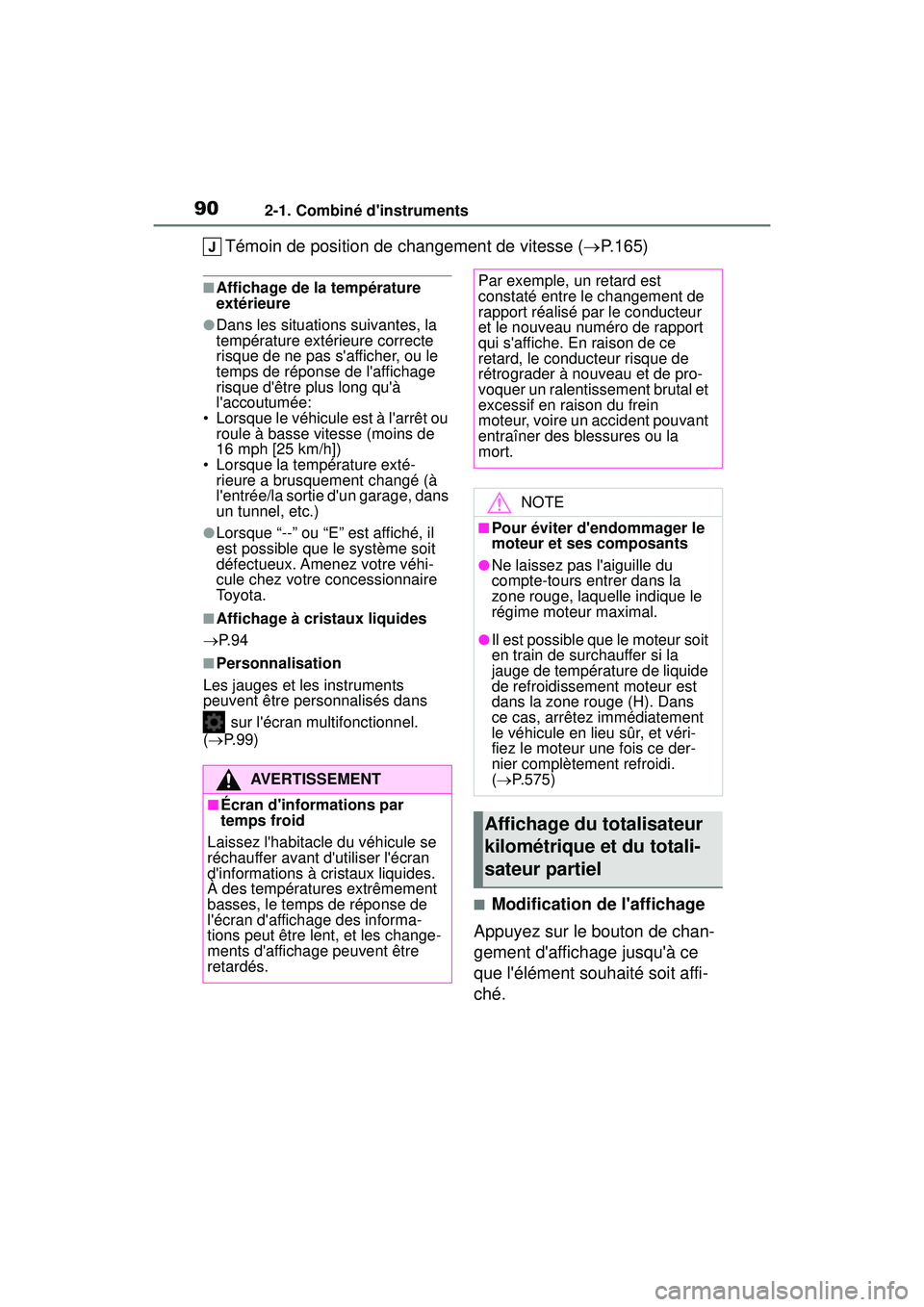

902-1. Combiné d'instruments
COROLLA H/B_D
Témoin de position de changement de vitesse (P.165)
■Affichage de la température
extérieure
●Dans les situations suivantes, la
température extérieure correcte
risque de ne pas s'afficher, ou le
temps de réponse de l'affichage
risque d'être plus long qu'à
l'accoutumée:
• Lorsque le véhicule est à l'arrêt ou roule à basse vitesse (moins de
16 mph [25 km/h])
• Lorsque la température exté- rieure a brusquement changé (à
l'entrée/la sortie d'un garage, dans
un tunnel, etc.)
●Lorsque “--” ou “E” est affiché, il
est possible que le système soit
défectueux. Amenez votre véhi-
cule chez votre concessionnaire
To y o t a .
■Affichage à cristaux liquides
P. 9 4
■Personnalisation
Les jauges et les instruments
peuvent être personnalisés dans sur l'écran multifonctionnel.
(  P. 9 9 )
■Modification de l'affichage
Appuyez sur le bouton de chan-
gement d'affichage jusqu'à ce
que l'élément souhaité soit affi-
ché.
AVERTISSEMENT
■Écran d'informations par
temps froid
Laissez l'habitacle du véhicule se
réchauffer avant d'utiliser l'écran
d'informations à cr istaux liquides.
À des températures extrêmement
basses, le temps de réponse de
l'écran d'affichage des informa-
tions peut être lent, et les change-
ments d'affichage peuvent être
retardés.
Par exemple, un retard est
constaté entre le changement de
rapport réalisé par le conducteur
et le nouveau numéro de rapport
qui s'affiche. En raison de ce
retard, le conducteur risque de
rétrograder à nouveau et de pro-
voquer un ralentissement brutal et
excessif en raison du frein
moteur, voire un accident pouvant
entraîner des blessures ou la
mort.
NOTE
■Pour éviter d'endommager le
moteur et ses composants
●Ne laissez pas l'aiguille du
compte-tours entrer dans la
zone rouge, laquelle indique le
régime moteur maximal.
●Il est possible que le moteur soit
en train de surchauffer si la
jauge de température de liquide
de refroidissement moteur est
dans la zone rouge (H). Dans
ce cas, arrêtez immédiatement
le véhicule en lieu sûr, et véri-
fiez le moteur une fois ce der-
nier complètement refroidi.
( P.575)
Affichage du totalisateur
kilométrique et du totali-
sateur partiel

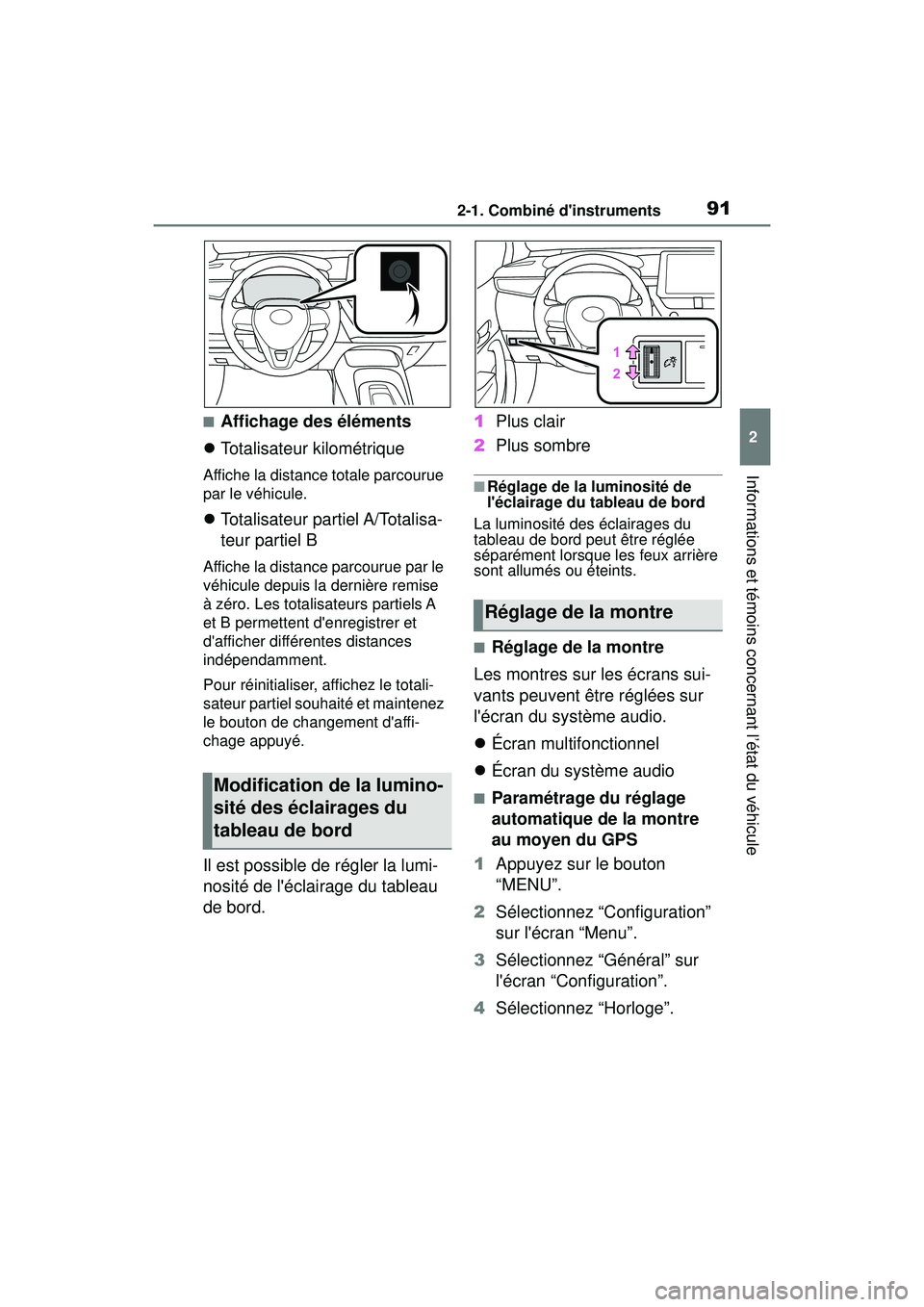

912-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_D
■Affichage des éléments
 Totalisateur kilométrique
Affiche la distance totale parcourue
par le véhicule.
Totalisateur partiel A/Totalisa-
teur partiel B
Affiche la distance parcourue par le
véhicule depuis la dernière remise
à zéro. Les totalisateurs partiels A
et B permettent d'enregistrer et
d'afficher différentes distances
indépendamment.
Pour réinitialiser, affichez le totali-
sateur partiel souhaité et maintenez
le bouton de changement d'affi-
chage appuyé.
Il est possible de régler la lumi-
nosité de l'éclairage du tableau
de bord. 1
Plus clair
2 Plus sombre
■Réglage de la luminosité de
l'éclairage du tableau de bord
La luminosité des éclairages du
tableau de bord peut être réglée
séparément lorsque les feux arrière
sont allumés ou éteints.
■Réglage de la montre
Les montres sur les écrans sui-
vants peuvent être réglées sur
l'écran du système audio.
 Écran multifonctionnel
 Écran du système audio
■Paramétrage du réglage
automatique de la montre
au moyen du GPS
1 Appuyez sur le bouton
“MENU”.
2 Sélectionnez “Configuration”
sur l'écran “Menu”.
3 Sélectionnez “Général” sur
l'écran “Configuration”.
4 Sélectionnez “Horloge”.Modification de la lumino-
sité des éclairages du
tableau de bord
Réglage de la montre

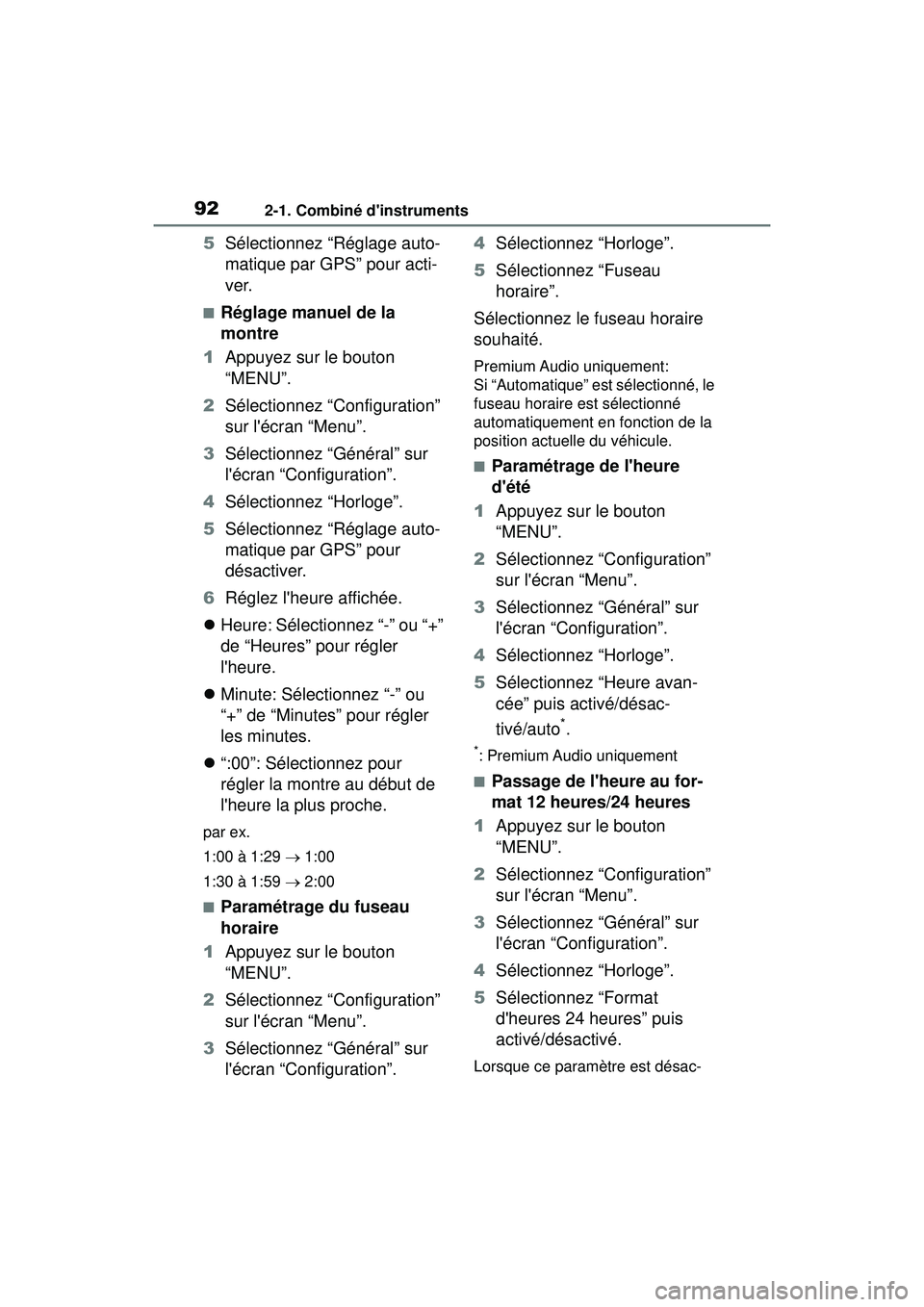

922-1. Combiné d'instruments
COROLLA H/B_D
5Sélectionnez “Réglage auto-
matique par GPS” pour acti-
ver.
■Réglage manuel de la
montre
1 Appuyez sur le bouton
“MENU”.
2 Sélectionnez “Configuration”
sur l'écran “Menu”.
3 Sélectionnez “Général” sur
l'écran “Configuration”.
4 Sélectionnez “Horloge”.
5 Sélectionnez “Réglage auto-
matique par GPS” pour
désactiver.
6 Réglez l'heure affichée.
 Heure: Sélectionnez “-” ou “+”
de “Heures” pour régler
l'heure.
 Minute: Sélectionnez “-” ou
“+” de “Minutes” pour régler
les minutes.
 “:00”: Sélectionnez pour
régler la montre au début de
l'heure la plus proche.
par ex.
1:00 à 1:29  1:00
1:30 à 1:59  2:00
■Paramétrage du fuseau
horaire
1 Appuyez sur le bouton
“MENU”.
2 Sélectionnez “Configuration”
sur l'écran “Menu”.
3 Sélectionnez “Général” sur
l'écran “Configuration”. 4
Sélectionnez “Horloge”.
5 Sélectionnez “Fuseau
horaire”.
Sélectionnez le fuseau horaire
souhaité.
Premium Audio uniquement:
Si “Automatique” est sélectionné, le
fuseau horaire est sélectionné
automatiquement en fonction de la
position actuelle du véhicule.
■Paramétrage de l'heure
d'été
1 Appuyez sur le bouton
“MENU”.
2 Sélectionnez “Configuration”
sur l'écran “Menu”.
3 Sélectionnez “Général” sur
l'écran “Configuration”.
4 Sélectionnez “Horloge”.
5 Sélectionnez “Heure avan-
cée” puis activé/désac-
tivé/auto
*.
*: Premium Audio uniquement
■Passage de l'heure au for-
mat 12 heures/24 heures
1 Appuyez sur le bouton
“MENU”.
2 Sélectionnez “Configuration”
sur l'écran “Menu”.
3 Sélectionnez “Général” sur
l'écran “Configuration”.
4 Sélectionnez “Horloge”.
5 Sélectionnez “Format
d'heures 24 heures” puis
activé/désactivé.
Lorsque ce paramètre est désac-

932-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_Dtivé, la montre s'affiche au format
12 heures.
■Écran de réglage de la montre
Si “Horloge :00” s'affiche lorsque est sélectionné sur l'écran multi-
fonctionnel, le système peut être
défectueux. Faites contrôler le véhi-
cule par votre concessionnaire
To y o t a .
■Affichage
Affichage 4,2 pouces
Zone d'affichage de l'état du
système d'aide à la conduite
Affiche une image lorsque les sys-
tèmes suivants fonctionnent et
qu'un icone de menu autre que
est sélectionné:
• LTA (aide au suivi de voie) (sur modèles équipés)
• LDA (alerte de sortie de voie avec commande de direction)
(sur modèles équipés)
• Régulateur de vitesse actif (sur modèles équipés)
• Régulateur de vitesse actif sur toute la plage de vitesses (sur
modèles équipés)
• RSA (reconnaissance des pan- neaux de signalisation) (sur
modèles équipés) ( P.252)
Zone d'affichage de contenu
Les icones de menu sur l'écran
multifonctionnel permettent d'affi-
cher diverses informations relatives
à la conduite. L'écran multifonction-
nel peut également être utilisé pour
modifier des réglages de l'écran et
Écran multifonctionnel
Écran et icones de menu

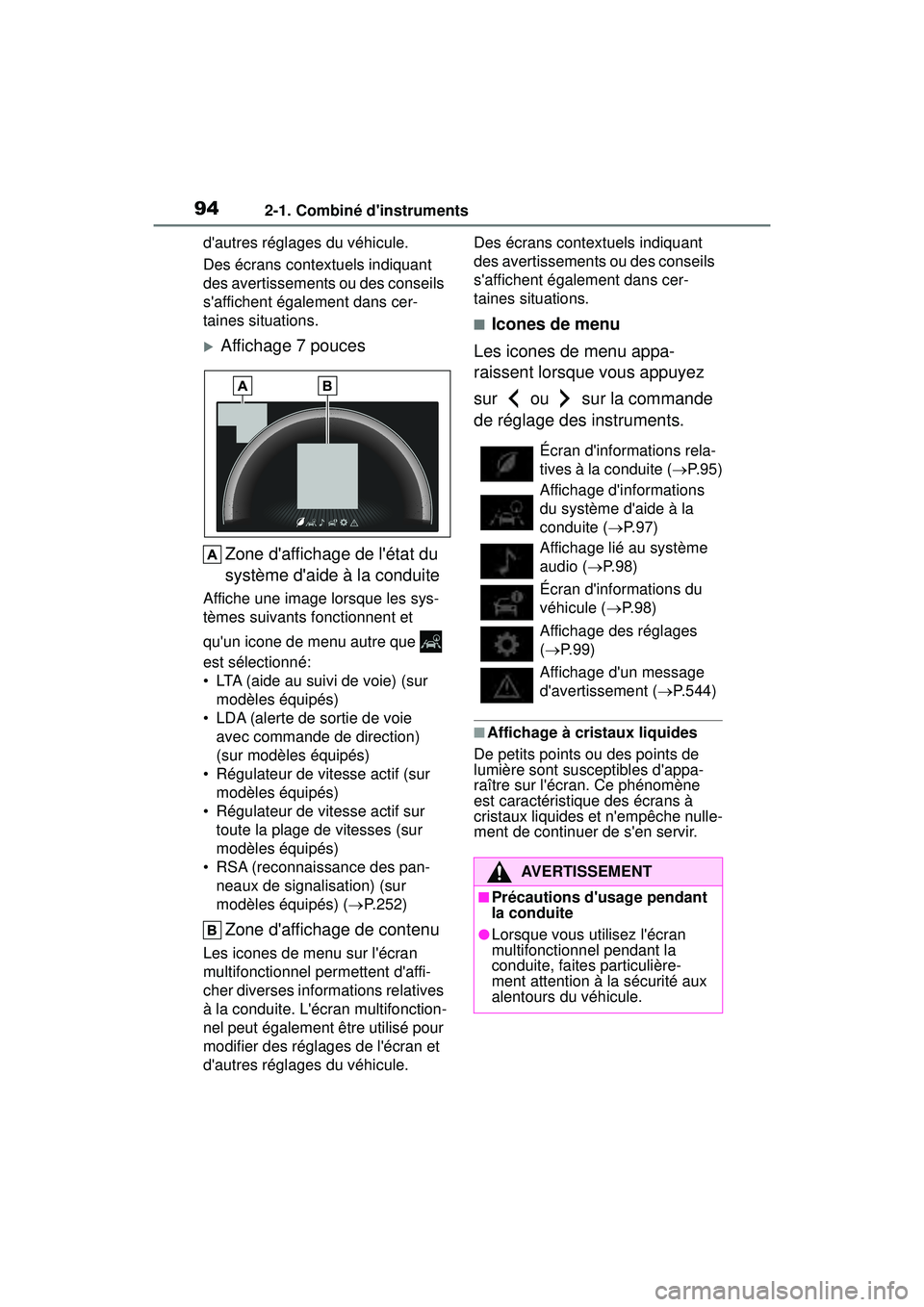

942-1. Combiné d'instruments
COROLLA H/B_Dd'autres réglages du véhicule.
Des écrans contextuels indiquant
des avertissements ou des conseils
s'affichent également dans cer-
taines situations.
Affichage 7 pouces
Zone d'affichage de l'état du
système d'aide à la conduite
Affiche une image lorsque les sys-
tèmes suivants fonctionnent et
qu'un icone de menu autre que
est sélectionné:
• LTA (aide au suivi de voie) (sur modèles équipés)
• LDA (alerte de sortie de voie avec commande de direction)
(sur modèles équipés)
• Régulateur de vitesse actif (sur modèles équipés)
• Régulateur de vitesse actif sur toute la plage de vitesses (sur
modèles équipés)
• RSA (reconnaissance des pan- neaux de signalisation) (sur
modèles équipés) ( P.252)
Zone d'affichage de contenu
Les icones de menu sur l'écran
multifonctionnel permettent d'affi-
cher diverses informations relatives
à la conduite. L'écran multifonction-
nel peut égalemen t être utilisé pour
modifier des réglages de l'écran et
d'autres réglages du véhicule. Des écrans contextuels indiquant
des avertissements ou des conseils
s'affichent également dans cer-
taines situations.
■Icones de menu
Les icones de menu appa-
raissent lorsque vous appuyez
sur ou sur la commande
de réglage des instruments.
■Affichage à cristaux liquides
De petits points ou des points de
lumière sont susceptibles d'appa-
raître sur l'écran. Ce phénomène
est caractéristique des écrans à
cristaux liquides et n'empêche nulle-
ment de continuer de s'en servir.
Écran d'informations rela-
tives à la conduite ( P. 9 5 )
Affichage d'informations
du système d'aide à la
conduite ( P. 9 7 )
Affichage lié au système
audio ( P. 9 8 )
Écran d'informations du
véhicule ( P. 9 8 )
Affichage des réglages
( P. 9 9 )
Affichage d'un message
d'avertissement ( P.544)
AVERTISSEMENT
■Précautions d'usage pendant
la conduite
●Lorsque vous utilisez l'écran
multifonctionnel pendant la
conduite, faites particulière-
ment attention à la sécurité aux
alentours du véhicule.

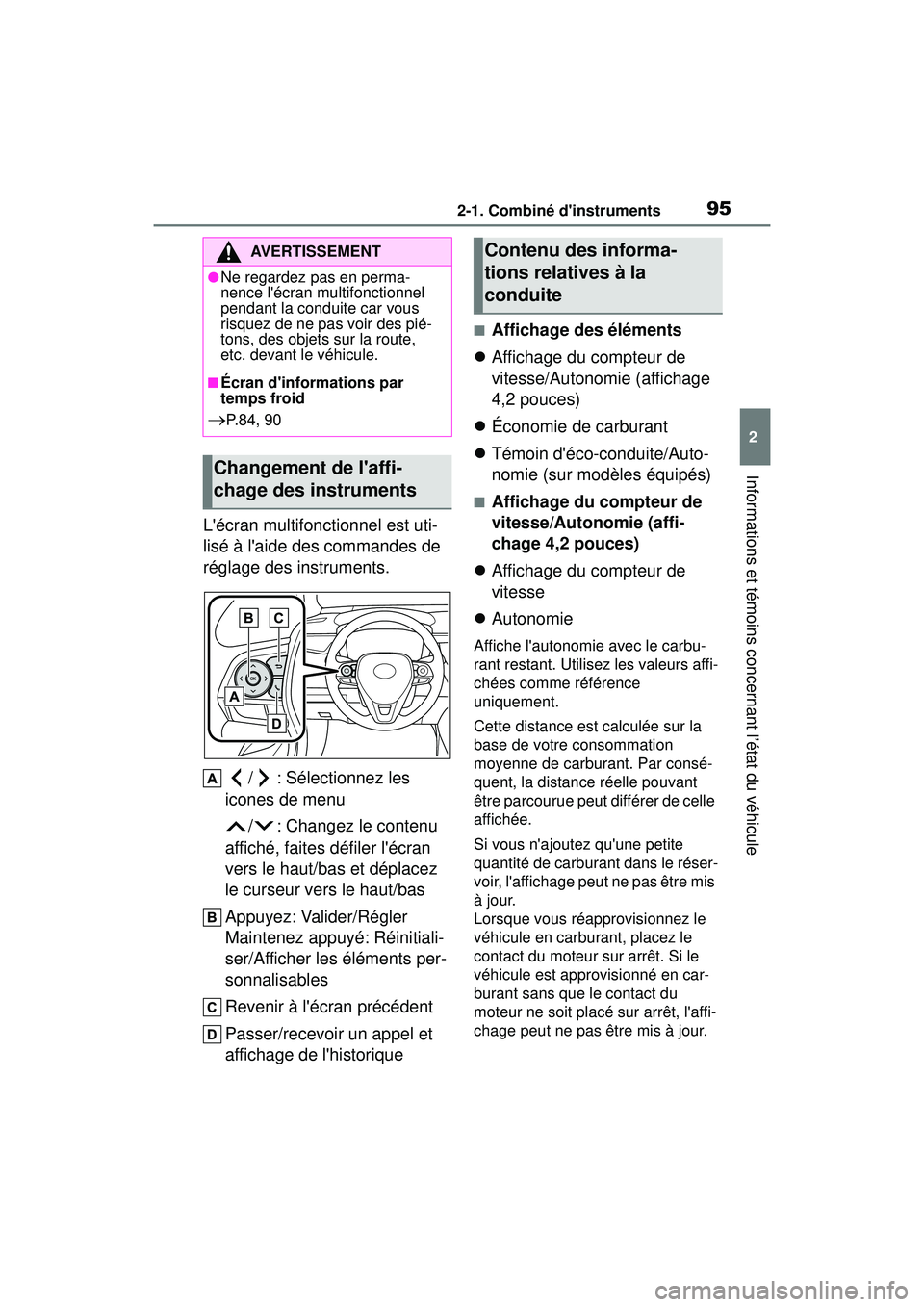

952-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_D
L'écran multifonctionnel est uti-
lisé à l'aide des commandes de
réglage des instruments.
/ : Sélectionnez les
icones de menu
/ : Changez le contenu
affiché, faites défiler l'écran
vers le haut/bas et déplacez
le curseur vers le haut/bas
Appuyez: Valider/Régler
Maintenez appuyé: Réinitiali-
ser/Afficher les éléments per-
sonnalisables
Revenir à l'écran précédent
Passer/recevoir un appel et
affichage de l'historique
■Affichage des éléments
 Affichage du compteur de
vitesse/Autonomie (affichage
4,2 pouces)
 Économie de carburant
 Témoin d'éco-conduite/Auto-
nomie (sur modèles équipés)
■Affichage du compteur de
vitesse/Autonomie (affi-
chage 4,2 pouces)
 Affichage du compteur de
vitesse
 Autonomie
Affiche l'autonomie avec le carbu-
rant restant. Utilisez les valeurs affi-
chées comme référence
uniquement.
Cette distance est calculée sur la
base de votre consommation
moyenne de carburant. Par consé-
quent, la distance réelle pouvant
être parcourue peut différer de celle
affichée.
Si vous n'ajoutez qu'une petite
quantité de carburant dans le réser-
voir, l'affichage peut ne pas être mis
à jour.
Lorsque vous réapprovisionnez le
véhicule en carburant, placez le
contact du moteur sur arrêt. Si le
véhicule est approvisionné en car-
burant sans que le contact du
moteur ne soit placé sur arrêt, l'affi-
chage peut ne pas être mis à jour.
AVERTISSEMENT
●Ne regardez pas en perma-
nence l'écran multifonctionnel
pendant la conduite car vous
risquez de ne pas voir des pié-
tons, des objets sur la route,
etc. devant le véhicule.
■Écran d'informations par
temps froid
P. 8 4 , 9 0
Changement de l'affi-
chage des instruments
Contenu des informa-
tions relatives à la
conduite

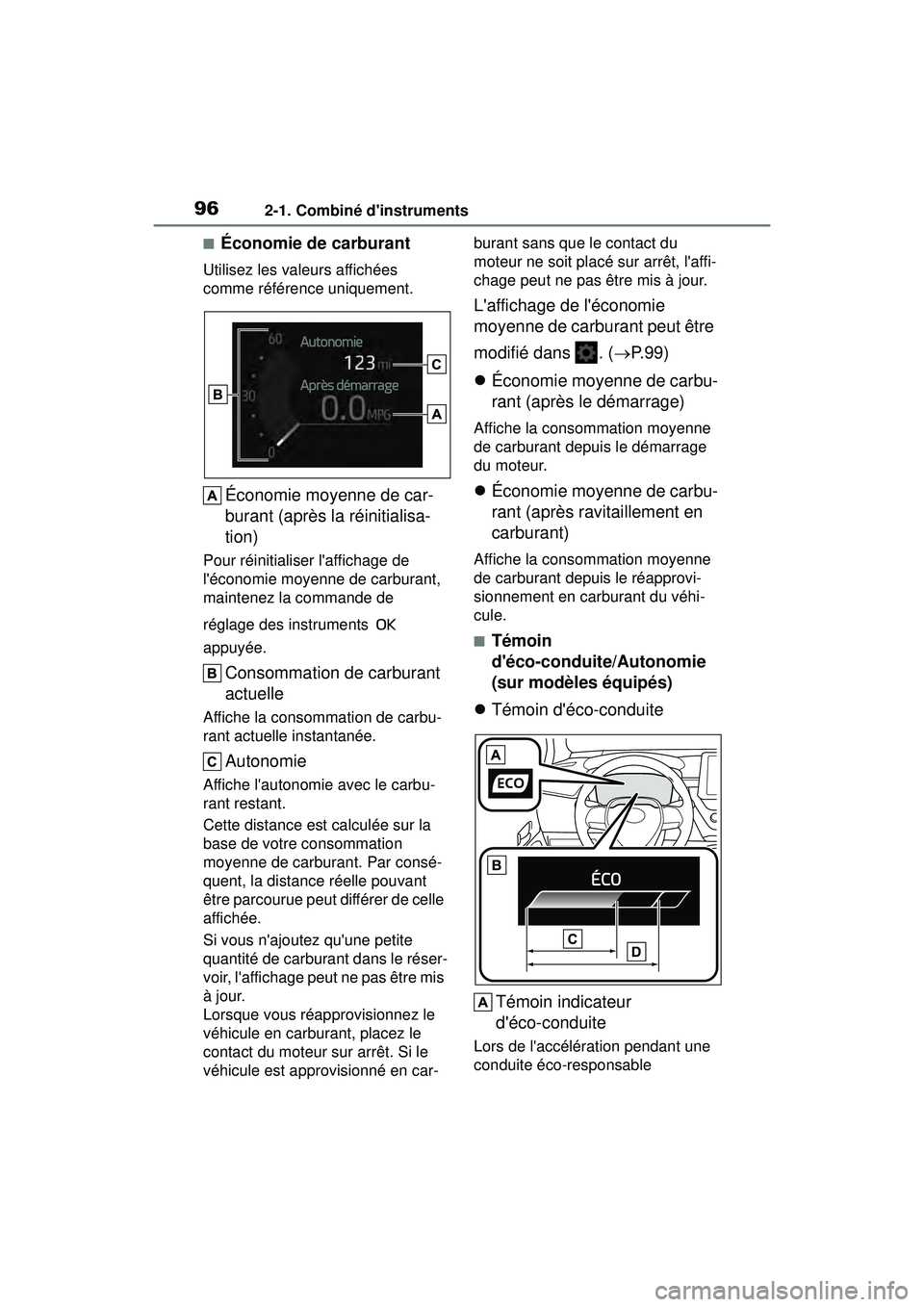

962-1. Combiné d'instruments
COROLLA H/B_D
■Économie de carburant
Utilisez les valeurs affichées
comme référence uniquement.
Économie moyenne de car-
burant (après la réinitialisa-
tion)
Pour réinitialiser l'affichage de
l'économie moyenne de carburant,
maintenez la commande de
réglage des instruments
appuyée.
Consommation de carburant
actuelle
Affiche la consommation de carbu-
rant actuelle instantanée.
Autonomie
Affiche l'autonomie avec le carbu-
rant restant.
Cette distance est calculée sur la
base de votre consommation
moyenne de carburant. Par consé-
quent, la distance réelle pouvant
être parcourue peut différer de celle
affichée.
Si vous n'ajoutez qu'une petite
quantité de carburant dans le réser-
voir, l'affichage peut ne pas être mis
à jour.
Lorsque vous réapprovisionnez le
véhicule en carburant, placez le
contact du moteur sur arrêt. Si le
véhicule est approvisionné en car-burant sans que le contact du
moteur ne soit placé sur arrêt, l'affi-
chage peut ne pas être mis à jour.
L'affichage de l'économie
moyenne de carburant peut être
modifié dans . (
P.99)
 Économie moyenne de carbu-
rant (après le démarrage)
Affiche la consommation moyenne
de carburant depuis le démarrage
du moteur.
Économie moyenne de carbu-
rant (après ravitaillement en
carburant)
Affiche la consommation moyenne
de carburant depuis le réapprovi-
sionnement en carburant du véhi-
cule.
■Témoin
d'éco-conduite/Autonomie
(sur modèles équipés)
 Témoin d'éco-conduite
Témoin indicateur
d'éco-conduite
Lors de l'accélération pendant une
conduite éco-responsable

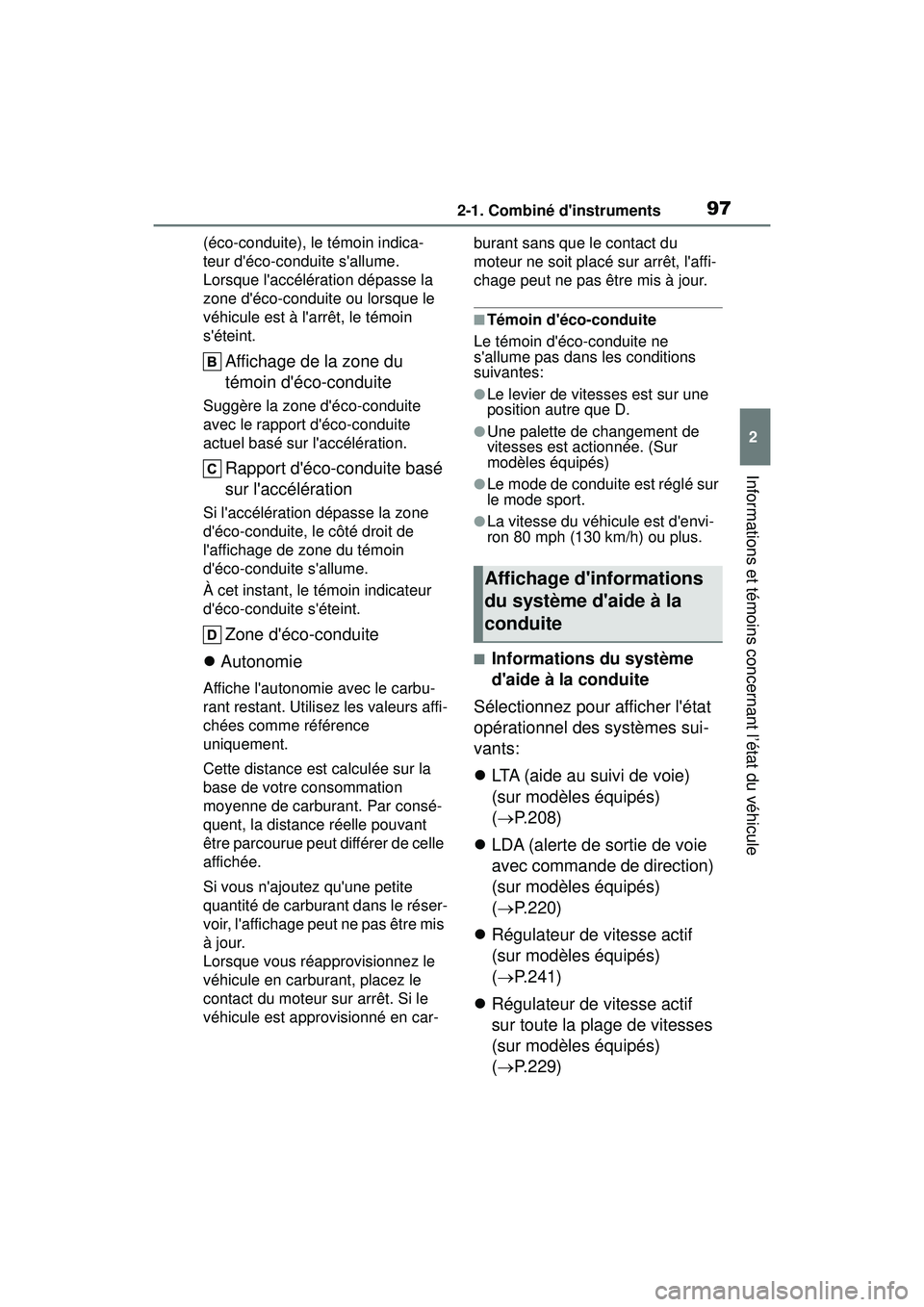

972-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_D(éco-conduite), le témoin indica-
teur d'éco-conduite s'allume.
Lorsque l'accélération dépasse la
zone d'éco-conduite ou lorsque le
véhicule est à l'arrêt, le témoin
s'éteint.
Affichage de la zone du
témoin d'éco-conduite
Suggère la zone d'éco-conduite
avec le rapport d'éco-conduite
actuel basé sur l'accélération.
Rapport d'éco-conduite basé
sur l'accélération
Si l'accélération dépasse la zone
d'éco-conduite, le côté droit de
l'affichage de zone du témoin
d'éco-conduite s'allume.
À cet instant, le té
moin indicateur
d'éco-conduite s'éteint.
Zone d'éco-conduite
 Autonomie
Affiche l'autonomie avec le carbu-
rant restant. Utilisez les valeurs affi-
chées comme référence
uniquement.
Cette distance est calculée sur la
base de votre consommation
moyenne de carburant. Par consé-
quent, la distance réelle pouvant
être parcourue peut différer de celle
affichée.
Si vous n'ajoutez qu'une petite
quantité de carburant dans le réser-
voir, l'affichage peut ne pas être mis
à jour.
Lorsque vous réapprovisionnez le
véhicule en carburant, placez le
contact du moteur sur arrêt. Si le
véhicule est approvisionné en car- burant sans que le contact du
moteur ne soit placé sur arrêt, l'affi-
chage peut ne pas être mis à jour.
■Témoin d'éco-conduite
Le témoin d'éco-conduite ne
s'allume pas dans les conditions
suivantes:
●Le levier de vitesses est sur une
position autre que D.
●Une palette de changement de
vitesses est actionnée. (Sur
modèles équipés)
●Le mode de conduite est réglé sur
le mode sport.
●La vitesse du véhicule est d'envi-
ron 80 mph (130 km/h) ou plus.
■Informations du système
d'aide à la conduite
Sélectionnez pour afficher l'état
opérationnel des systèmes sui-
vants:
 LTA (aide au suivi de voie)
(sur modèles équipés)
( P.208)
 LDA (alerte de sortie de voie
avec commande de direction)
(sur modèles équipés)
( P.220)
 Régulateur de vitesse actif
(sur modèles équipés)
( P.241)
 Régulateur de vitesse actif
sur toute la plage de vitesses
(sur modèles équipés)
( P.229)
Affichage d'informations
du système d'aide à la
conduite

982-1. Combiné d'instruments
COROLLA H/B_D
■Affichage lié au système de
navigation (sur modèles
équipés)
Sélectionnez pour afficher les
informations suivantes liées au
système de navigation:
 Guidage d'itinéraire jusqu'à
destination
 Affichage de la boussole (affi-
chage tête haute)
■Affichage du guidage d'itiné-
raire jusqu'à destination
Lorsque l'affichage du guidage d'iti-
néraire jusqu'à destination est
activé sur l'affichage tête haute, il
n'apparaît pas sur l'écran multifonc-
tionnel. ( P.102)
Sélectionnez pour activer la
sélection d'une source audio ou
d'une piste sur les instruments à
l'aide des commandes de
réglage des instruments.
Cet icone de menu peut être para-
métré pour être affiché/ne pas être
affiché dans .
■Informations relatives à la
conduite
Affiche des informations de
conduite telles qu e les suivantes:
Type d'informations relatives
à la conduite
Éléments d'informations rela-
tives à la conduite
Affiche les informations sui-
vantes selon le type et les élé-
ments d'informations relatives à
la conduite sélectionnés dans . ( P.99)
 Après le démarrage
• Distance: Affiche la distance par-
courue depuis le démarrage du
moteur
• Temps écoulé: Affiche le temps écoulé depuis le démarrage du
moteur
• Vitesse moyenne du véhicule: Affiche la vitesse moyenne du
véhicule depuis le démarrage du
moteur
 Après la réinitialisation
• Distance: Affiche la distance par-
courue depuis la réinitialisation
de l'affichage
*
• Temps écoulé: Affiche le temps écoulé depuis la réinitialisation de
l'affichage
*
• Vitesse moyenne du véhicule: Affiche la vitesse moyenne du
véhicule depuis la réinitialisation
Affichage lié au système
audio
Écran d'informations du
véhicule
