TOYOTA COROLLA HATCHBACK 2021 Manuel du propriétaire (in French)

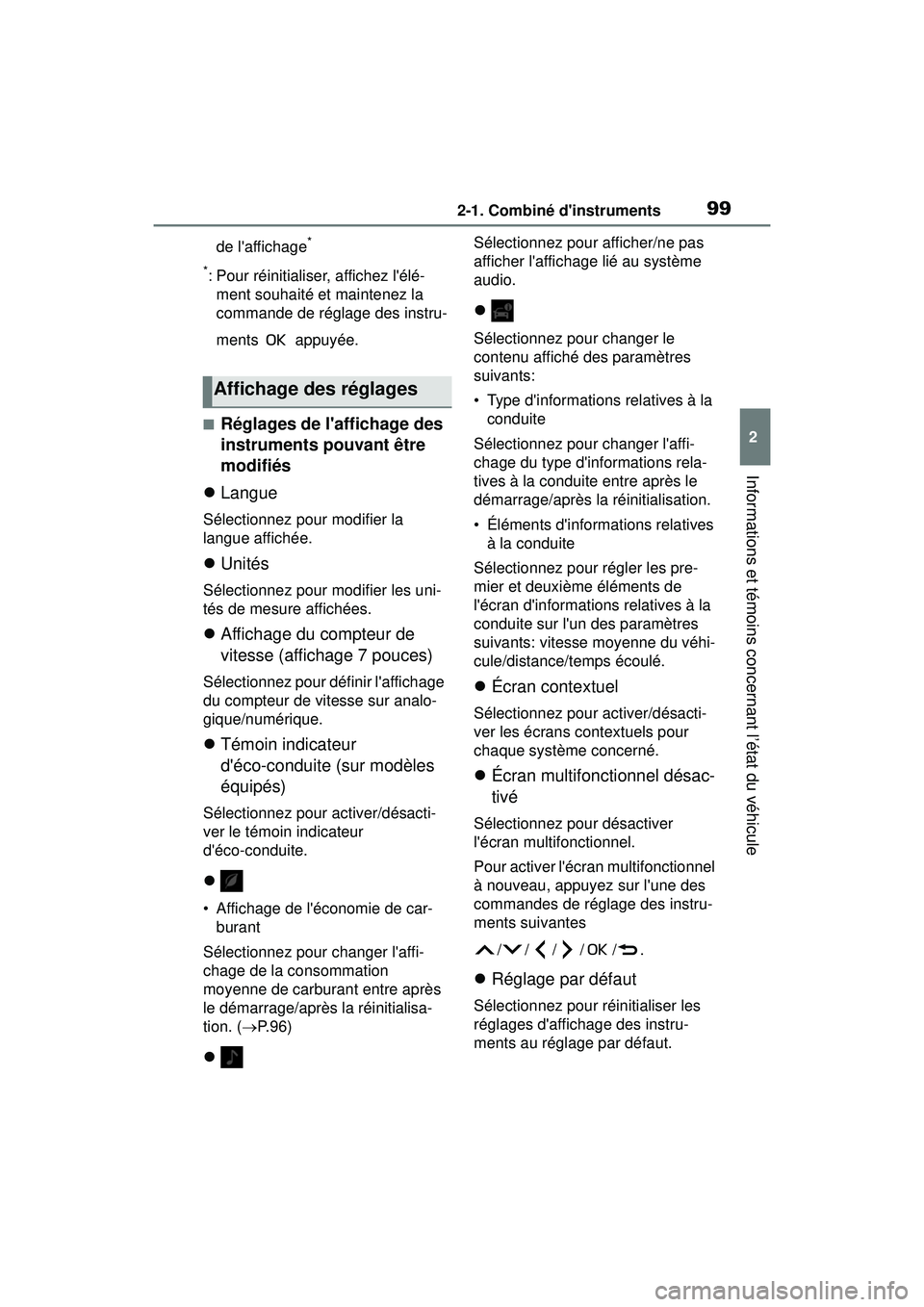

992-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_Dde l'affichage
*
*
: Pour réinitialiser, affichez l'élé- ment souhaité et maintenez la
commande de réglage des instru-
ments appuyée.
■Réglages de l'affichage des
instruments pouvant être
modifiés
 Langue
Sélectionnez pour modifier la
langue affichée.
Unités
Sélectionnez pour modifier les uni-
tés de mesure affichées.
Affichage du compteur de
vitesse (affichage 7 pouces)
Sélectionnez pour définir l'affichage
du compteur de vitesse sur analo-
gique/numérique.
Témoin indicateur
d'éco-conduite (sur modèles
équipés)
Sélectionnez pour activer/désacti-
ver le témoin indicateur
d'éco-conduite.

• Affichage de l'économie de car-
burant
Sélectionnez pour changer l'affi-
chage de la consommation
moyenne de carburant entre après
le démarrage/après la réinitialisa-
tion. ( P. 9 6 )

Sélectionnez pour afficher/ne pas
afficher l'affichage lié au système
audio.

Sélectionnez pour changer le
contenu affiché des paramètres
suivants:
• Type d'informations relatives à la
conduite
Sélectionnez pour changer l'affi-
chage du type d'informations rela-
tives à la conduite entre après le
démarrage/après la réinitialisation.
• Éléments d'informations relatives à la conduite
Sélectionnez pour régler les pre-
mier et deuxième éléments de
l'écran d'informatio ns relatives à la
conduite sur l'un des paramètres
suivants: vitesse moyenne du véhi-
cule/distance/temps écoulé.
 Écran contextuel
Sélectionnez pour activer/désacti-
ver les écrans contextuels pour
chaque système concerné.
Écran multifonctionnel désac-
tivé
Sélectionnez pour désactiver
l'écran multif onctionnel.
Pour activer l'écran multifonctionnel
à nouveau, appuyez sur l'une des
commandes de réglage des instru-
ments suivantes
//// /.
Réglage par défaut
Sélectionnez pour réinitialiser les
réglages d'affichage des instru-
ments au réglage par défaut.
Affichage des réglages

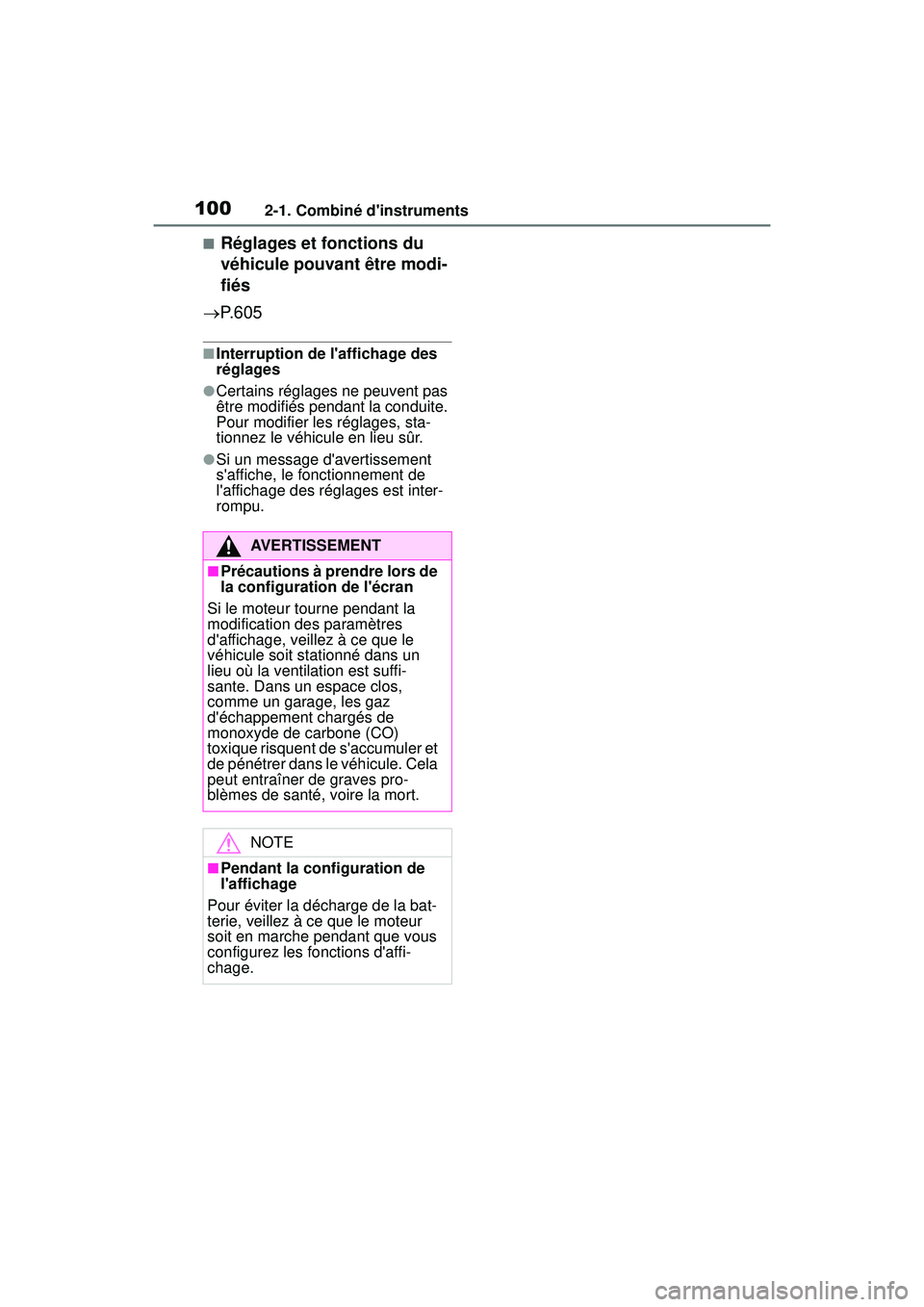

1002-1. Combiné d'instruments
COROLLA H/B_D
■Réglages et fonctions du
véhicule pouvant être modi-
fiés
 P. 6 0 5
■Interruption de l'affichage des
réglages
●Certains réglages ne peuvent pas
être modifiés pendant la conduite.
Pour modifier les réglages, sta-
tionnez le véhicule en lieu sûr.
●Si un message d'avertissement
s'affiche, le fonctionnement de
l'affichage des réglages est inter-
rompu.
AVERTISSEMENT
■Précautions à prendre lors de
la configuration de l'écran
Si le moteur tourne pendant la
modification des paramètres
d'affichage, veillez à ce que le
véhicule soit stationné dans un
lieu où la ventilation est suffi-
sante. Dans un espace clos,
comme un garage, les gaz
d'échappement chargés de
monoxyde de carbone (CO)
toxique risquent de s'accumuler et
de pénétrer dans le véhicule. Cela
peut entraîner de graves pro-
blèmes de santé, voire la mort.
NOTE
■Pendant la configuration de
l'affichage
Pour éviter la décharge de la bat-
terie, veillez à ce que le moteur
soit en marche pendant que vous
configurez les fonctions d'affi-
chage.

1012-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_D
*: Sur modèles équipés
Les illustrations dans ce texte sont ut ilisées à titre d'exemple et peuvent dif-
férer de l'image réellement affichée par l'affichage tête haute.
Zone d'affichage de l'état du systè me d'aide à la conduite/liée au
système de navigation (sur modèles équipés) ( P.103)
Zone d'affichage de la position de changement de vitesse (trans-
mission à variation continue)/d'affichage RSA (reconnaissance
des panneaux de signalisation) (sur modèles équipés) ( P.165,
252)
Affichage de la vitesse du véhicule
Zone d'affichage du compte-tours/du témoin d'éco-conduite (sur
modèles équipés)/de la température extérieure ( P.105)
■L'affichage tête haute fonc-
tionne quand
Le contact du moteur est sur ON.■Lors de l'utilisation de l'affi-
chage tête haute
Le port de lunettes de soleil, surtout
si elles sont polarisées, peut gêner
la lisibilité de l'affi chage tête haute,
ou le faire paraître plus sombre.
Réglez la luminosité de l'affichage
Affichage tête haute*
L'affichage tête haute projette sur le pare-brise diverses infor-
mations relatives à la conduite et l'état de fonctionnement des
systèmes d'aide à la conduite.
Composants du système

1022-1. Combiné d'instruments
COROLLA H/B_Dtête haute ou retirez vos lunettes de
soleil.
■Affichage du nom de la rue
(véhicules avec système de
navigation)
Seuls les noms de rue qui sont
inclus dans les données cartogra-
phiques s'affichent.
Sélectionnez sur l'écran
multifonctionnel ( P.99) puis
“HUD principal”.
■Activation/désactivation de
l'affichage tête haute
Appuyez sur la commande de
réglage des instruments
pour activer/désactiver l'affi-
chage tête haute.
■Modification des réglages
de l'affichage tête haute
Maintenez la commande de
réglage des instruments
appuyée pour modifier les
réglages suivants:
 Luminosité et position verti-
cale de l'affichage tête haute
Sélectionnez pour régler la lumino-
sité ou la position verticale de l'affi-
chage tête haute.
Contenu de l'affichage
AVERTISSEMENT
■Lors de l'utilisation de l'affi-
chage tête haute
●Vérifiez que la position et la
luminosité de l'affichage tête
haute n'altère pas la sécurité
pendant la conduite. Un mau-
vais réglage de la position ou de
la luminosité de l'image peut
obstruer le champ de vision du
conducteur et entraîner un acci-
dent, pouvant occasionner des
blessures graves, voire mor-
telles.
●Ne regardez pas en perma-
nence l'affichage tête haute
pendant la conduite car vous
risquez de ne pas voir des pié-
tons, des objets sur la route,
etc. devant le véhicule.
NOTE
■Projecteur de l'affichage tête
haute
●Ne posez aucune boisson à
proximité du projecteur de l'affi-
chage tête haute. Si le projec-
teur était mouillé, des
dysfonctionnements élec-
triques pourraient se produire.
●Ne placez rien et ne collez
aucune étiquette sur le projec-
teur de l'affichage tête haute.
Ceci risquerait d'interrompre les
indications de l'affichage tête
haute.
●Ne touchez pas l'intérieur du
projecteur de l'affichage tête
haute, et n'insérez pas d'objets
tranchants ou similaires dans le
projecteur.
Ceci risquerait de provoquer
des dysfonctionnements d'ordre
mécanique.
Utilisation de l'affichage
tête haute

1032-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_DSélectionnez pour basculer l'affi-
chage entre:
• Aucun contenu
• Témoin d'éco-conduite (sur
modèles équipés)
• Compte-tours
Sélectionnez pour activer/désacti-
ver les éléments suivants:
• Guidage d'itinéraire jusqu'à desti- nation (sur modèles équipés)
• Affichage du systè me d'aide à la
conduite
• Boussole (affichage tête haute) (sur modèles équipés)
• État de fonctionnement du sys- tème audio (sur modèles équi-
pés)
 Angle d'affichage
Sélectionnez pour régler l'angle de
l'affichage tête haute.
■Activation/désactivation de
l'affichage tête haute
Si l'affichage tête haute est désac-
tivé, il reste désactivé lorsque le
contact du moteur est placé sur
arrêt puis à nouveau sur ON.
■Luminosité de l'affichage
La luminosité de l'affichage tête
haute peut être réglée sur de
l'écran multifonctionnel. D'autre
part, elle se règle automatiquement
en fonction de la luminosité
ambiante.
■Affichage de l'état du sys-
tème d'aide à la conduite
Affiche l'état opérationnel des
systèmes suivants:
 Régulateur de vitesse actif
sur toute la plage de vitesses
(sur modèles équipés)
( P.229)
 Régulateur de vitesse actif
AVERTISSEMENT
■Précautions relatives à la
modification des réglages de
l'affichage tête haute
Si le moteur tourne pendant la
modification des paramètres
d'affichage, veillez à ce que le
véhicule soit stationné dans un
lieu où la ventilation est suffi-
sante. Dans un espace clos,
comme un garage, les gaz
d'échappement chargés de
monoxyde de carbone (CO)
toxique risquent de s'accumuler et
de pénétrer dans le véhicule. Cela
peut entraîner de graves pro-
blèmes de santé, voire la mort.
NOTE
■Lors de la modification des
réglages de l'affichage tête
haute
Pour éviter la décharge de la bat-
terie, veillez à ce que le moteur
soit en marche pendant que vous
modifiez les réglages de l'affi-
chage tête haute.
Zone d'affichag e de l'état
du système d'aide à la
conduite/liée au système
de navigation (sur
modèles équipés)

1042-1. Combiné d'instruments
COROLLA H/B_D
(sur modèles équipés)
(P.241)
 LTA (aide au suivi de voie)
(sur modèles équipés)
( P.208)
 LDA (alerte de sortie de voie
avec commande de direction)
(sur modèles équipés)
( P.220)
Les détails du contenu affiché sur
l'écran tête haute peuvent différer
du contenu affiché sur l'écran multi-
fonctionnel. Pour en savoir plus,
reportez-vous à l'explication rela-
tive à chaque système.
■Zone d'affichage liée au
système de navigation (sur
modèles équipés)
Affiche les éléments suivants
liés au système de navigation:
 Nom de la rue
 Guidage d'itinéraire jusqu'à
destination
 Boussole (affichage tête
haute)
Des écrans contextuels pour les
systèmes suivants s'affichent
lorsque cela est nécessaire:
■Systèmes d'aide à la
conduite
Affiche le message d'avertisse-
ment/suggestion/conseil ou
l'état de fonctionnement d'un
système concerné.
 PCS (système de sécurité de pré-collision) (
P.200)
 Système de priorité des freins
( P.147)
 Contrôle de conduite-démar-
rage (sur modèles équipés)
( P.147)
Les détails du contenu affiché sur
l'écran tête haute peuvent différer
du contenu affiché sur l'écran multi-
fonctionnel. Pour en savoir plus,
reportez-vous à l'explication rela-
tive à chaque système.
■Icone
S'affiche lorsqu'un message
d'avertissement est affiché sur
l'écran multifonctionnel.
( P.544)
■Message d'avertissement
Certains messages d'avertisse-
ment apparaissent lorsque cela
est nécessaire, en fonction de
certaines conditions.
Les détails du contenu affiché sur
l'écran tête haute peuvent différer
du contenu affiché sur l'écran multi-
fonctionnel.
■État de fonctionnement du
système audio (sur
modèles équipés)
Apparaît lors de l'actionnement
d'une commande au volant du
système audio.
■État du système mains
libres
S'affiche lorsque le système
mains libres est utilisé.
Écran contextuel

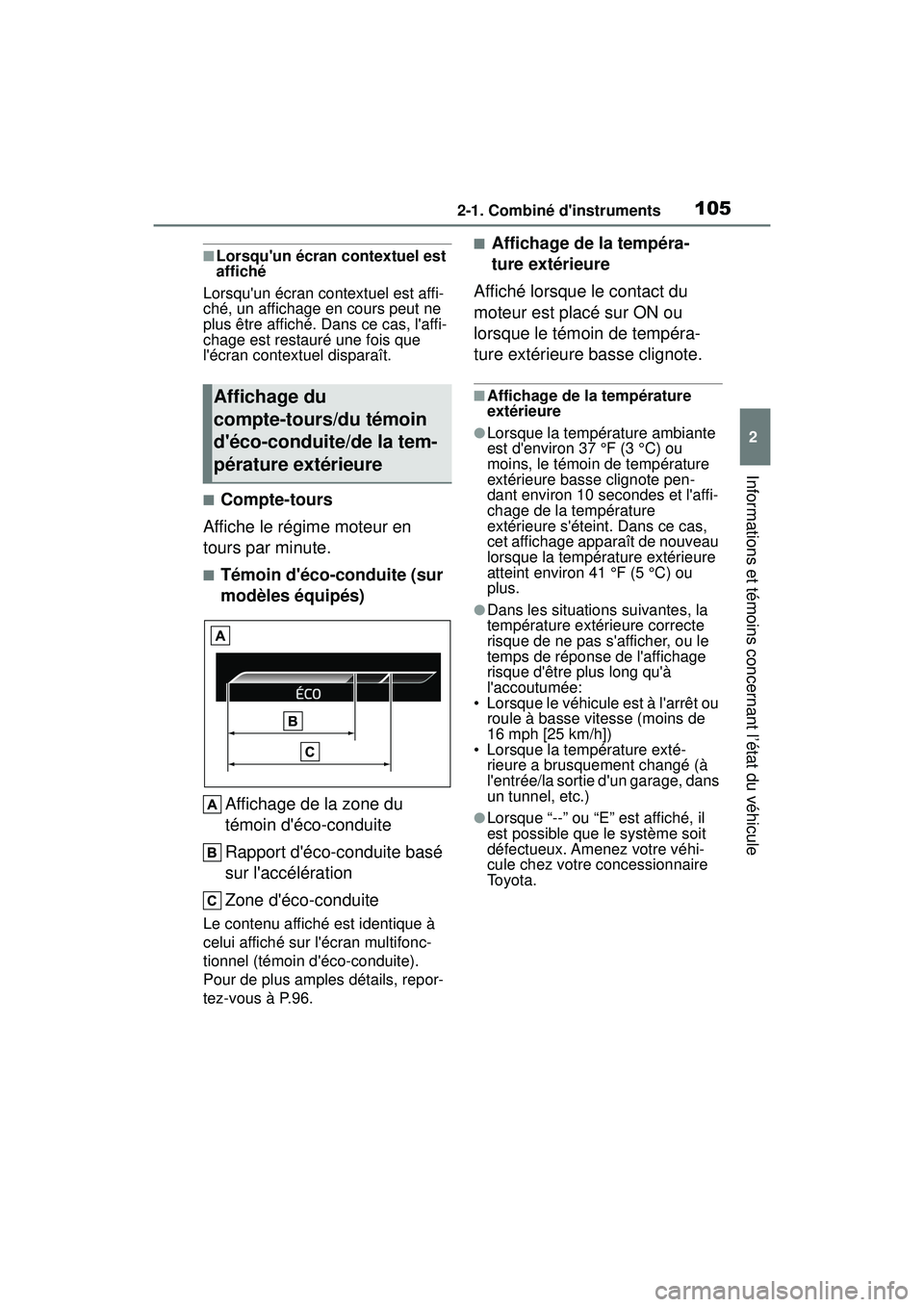

1052-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_D
■Lorsqu'un écran contextuel est
affiché
Lorsqu'un écran contextuel est affi-
ché, un affichage en cours peut ne
plus être affiché. Dans ce cas, l'affi-
chage est restauré une fois que
l'écran contextuel disparaît.
■Compte-tours
Affiche le régime moteur en
tours par minute.
■Témoin d'éco-conduite (sur
modèles équipés)
Affichage de la zone du
témoin d'éco-conduite
Rapport d'éco-conduite basé
sur l'accélération
Zone d'éco-conduite
Le contenu affiché est identique à
celui affiché sur l'écran multifonc-
tionnel (témoin d'éco-conduite).
Pour de plus amples détails, repor-
tez-vous à P.96.
■Affichage de la tempéra-
ture extérieure
Affiché lorsque le contact du
moteur est placé sur ON ou
lorsque le témoin de tempéra-
ture extérieure basse clignote.
■Affichage de la température
extérieure
●Lorsque la température ambiante
est d'environ 37 °F (3 °C) ou
moins, le témoin de température
extérieure basse clignote pen-
dant environ 10 secondes et l'affi-
chage de la température
extérieure s'éteint. Dans ce cas,
cet affichage apparaît de nouveau
lorsque la température extérieure
atteint environ 41 °F (5 °C) ou
plus.
●Dans les situatio ns suivantes, la
température extérieure correcte
risque de ne pas s'afficher, ou le
temps de réponse de l'affichage
risque d'être plus long qu'à
l'accoutumée:
• Lorsque le véhicule est à l'arrêt ou roule à basse vitesse (moins de
16 mph [25 km/h])
• Lorsque la température exté- rieure a brusquement changé (à
l'entrée/la sortie d'un garage, dans
un tunnel, etc.)
●Lorsque “--” ou “E” est affiché, il
est possible que le système soit
défectueux. Amenez votre véhi-
cule chez votre concessionnaire
To y o t a .
Affichage du
compte-tours/du témoin
d'éco-conduite/de la tem-
pérature extérieure

1062-1. Combiné d'instruments
COROLLA H/B_D
Écran du système audio
■Informations relatives au
trajet
Audio sans DCM/Audio Plus
sans DCM
1 Appuyez sur le bouton
“MENU”.
2 Sélectionnez “Infos” sur
l'écran “Menu”.
Si un écran autre que “Infos sur le
trajet” s’affiche, sélectionnez “Infos
sur le trajet”.
Audio avec DCM/Audio Plus
avec DCM ou Premium Audio
1 Appuyez sur le bouton
“MENU”. 2
Sélectionnez “Infos” sur
l'écran “Menu”.
3 Sélectionnez “ÉCO” sur
l'écran “Informations”.
Si un écran autre que “Infos sur le
trajet” s’affiche, sélectionnez “Infos
sur le trajet”.
Réinitialisation des données
de consommation
Consommation de carburant
au cours des 15 dernières
minutes
Consommation de carburant
actuelle
Vitesse moyenne du véhicule
depuis le démarrage du
moteur.
Temps écoulé depuis le
démarrage du moteur.
Autonomie
La consommation de carburant
moyenne au cours des 15 der-
nières minutes est divisée par
couleurs en moyennes passées
et moyennes réalisées depuis la
dernière fois que vous avez mis
le contact du moteur sur ON.
Utilisez la consommation
moyenne de carburant affichée
Infor mations relatives
à la consommation de
carburant
Les informations sur la
consommation de carburant
peuvent être affichées sur
l’écran du système audio.
Composants du système
Consommation

1072-1. Combiné d'instruments
2
Informations et témoins concernant l’état du véhicule
COROLLA H/B_D
comme référence.
L'image constitue uniquement un
exemple et est susceptible de
varier légèrement par rapport aux
conditions réelles.

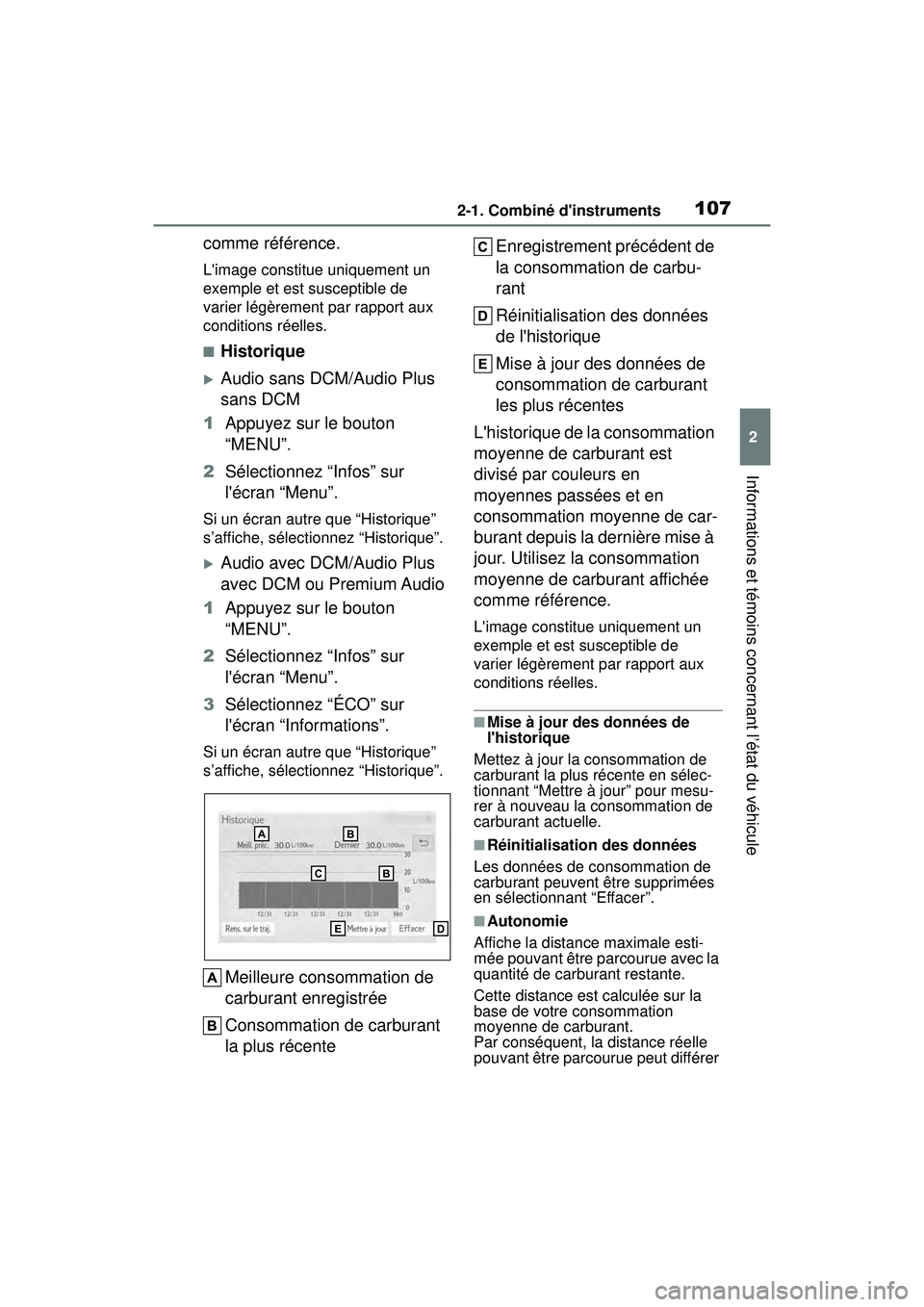

■Historique
Audio sans DCM/Audio Plus
sans DCM
1 Appuyez sur le bouton
“MENU”.
2 Sélectionnez “Infos” sur
l'écran “Menu”.
Si un écran autre que “Historique”
s’affiche, sélectionnez “Historique”.
Audio avec DCM/Audio Plus
avec DCM ou Premium Audio
1 Appuyez sur le bouton
“MENU”.
2 Sélectionnez “Infos” sur
l'écran “Menu”.
3 Sélectionnez “ÉCO” sur
l'écran “Informations”.
Si un écran autre que “Historique”
s’affiche, sélectionnez “Historique”.
Meilleure consommation de
carburant enregistrée
Consommation de carburant
la plus récente Enregistrement précédent de
la consommation de carbu-
rant
Réinitialisation des données
de l'historique
Mise à jour des données de
consommation de carburant
les plus récentes
L'historique de la consommation
moyenne de carburant est
divisé par couleurs en
moyennes passées et en
consommation moyenne de car-
burant depuis la dernière mise à
jour. Utilisez la consommation
moyenne de carburant affichée
comme référence.
L'image constitue uniquement un
exemple et est susceptible de
varier légèrement par rapport aux
conditions réelles.
■Mise à jour des données de
l'historique
Mettez à jour la consommation de
carburant la plus récente en sélec-
tionnant “Mettre à jour” pour mesu-
rer à nouveau la consommation de
carburant actuelle.
■Réinitialisation des données
Les données de consommation de
carburant peuvent être supprimées
en sélectionnant “Effacer”.
■Autonomie
Affiche la distance maximale esti-
mée pouvant être parcourue avec la
quantité de carburant restante.
Cette distance est calculée sur la
base de votre consommation
moyenne de carburant.
Par conséquent, la distance réelle
pouvant être parcourue peut différer

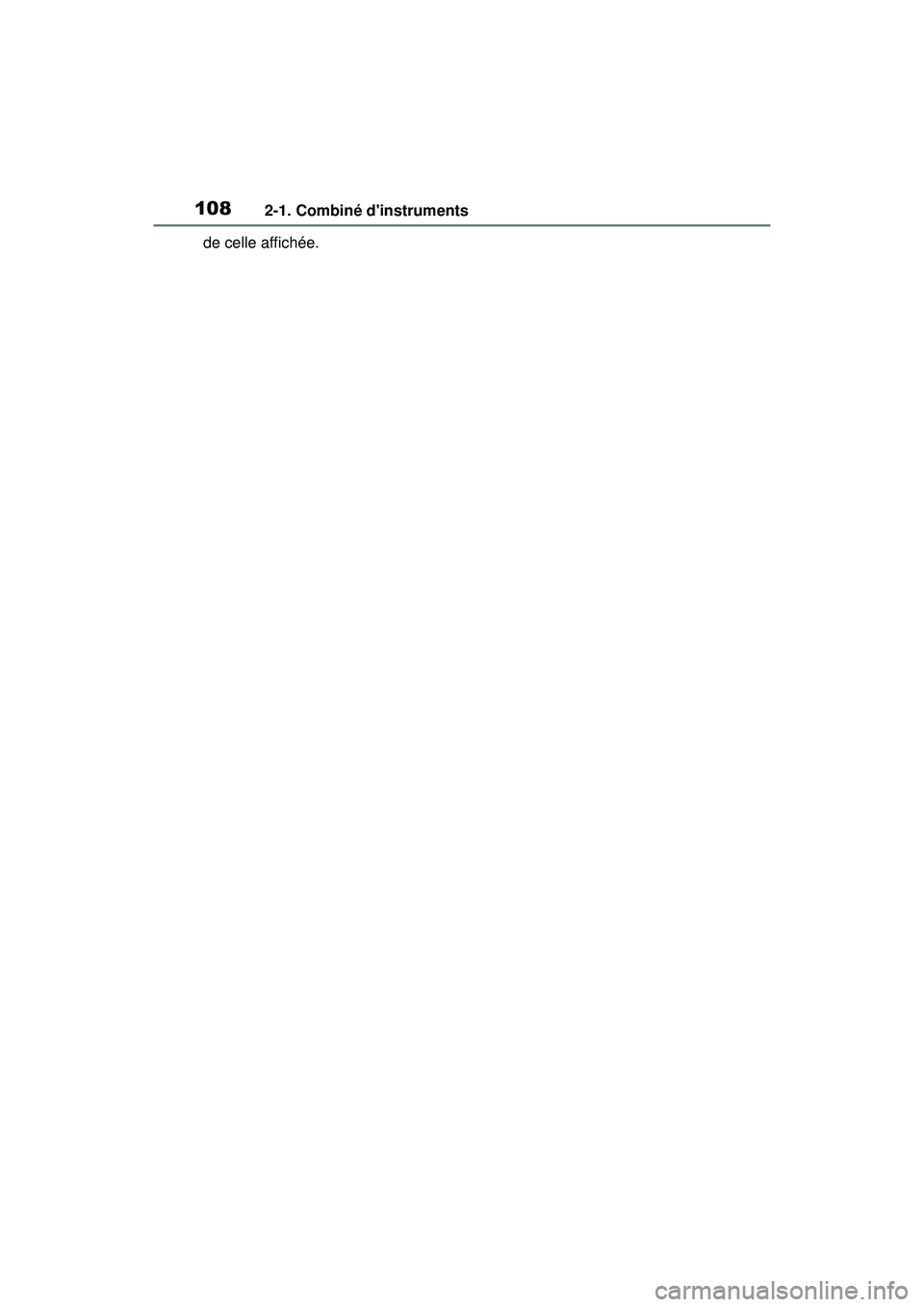

1082-1. Combiné d'instruments
COROLLA H/B_Dde celle affichée.
