TOYOTA COROLLA HATCHBACK 2021 Návod na použitie (in Slovakian)

509
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
COROLLA HV_TMUK_EE_SK

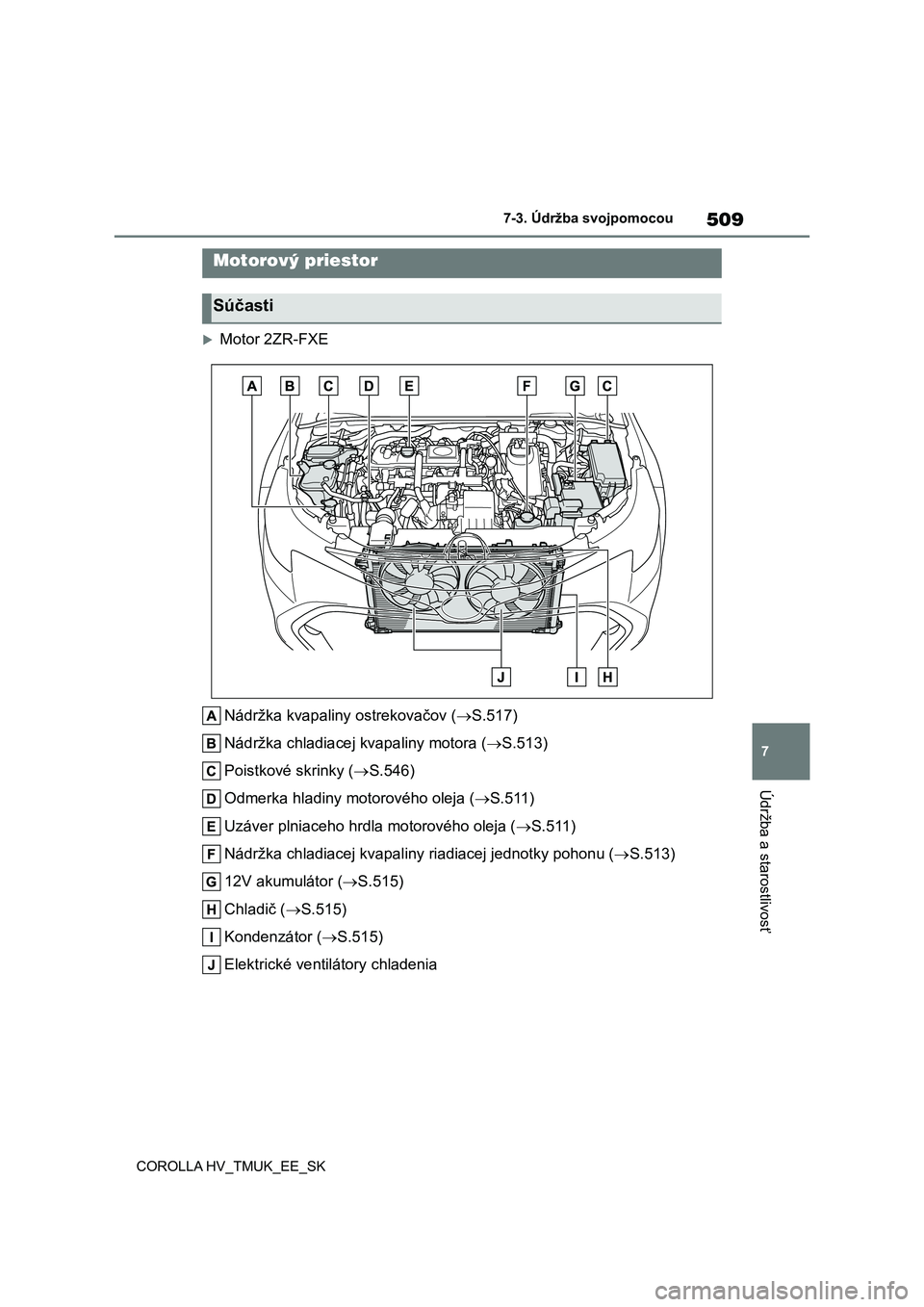

Motor 2ZR-FXE
Nádržka kvapaliny ostrekovačov ( S.517)
Nádržka chladiacej kvapaliny motora (S.513)
Poistkové skrinky ( S.546)
Odmerka hladiny mo torového oleja (S.511)
Uzáver plniaceho hrdl a motorového oleja (S.511)
Nádržka chladiacej kvapaliny riadiacej jednotky pohonu (S.513)
12V akumulátor ( S.515)
Chladič ( S.515)
Kondenzátor ( S.515)
Elektrické ventilátory chladenia
Motorový priestor
Súčasti

5107-3. Údržba svojpomocou
COROLLA HV_TMUK_EE_SK

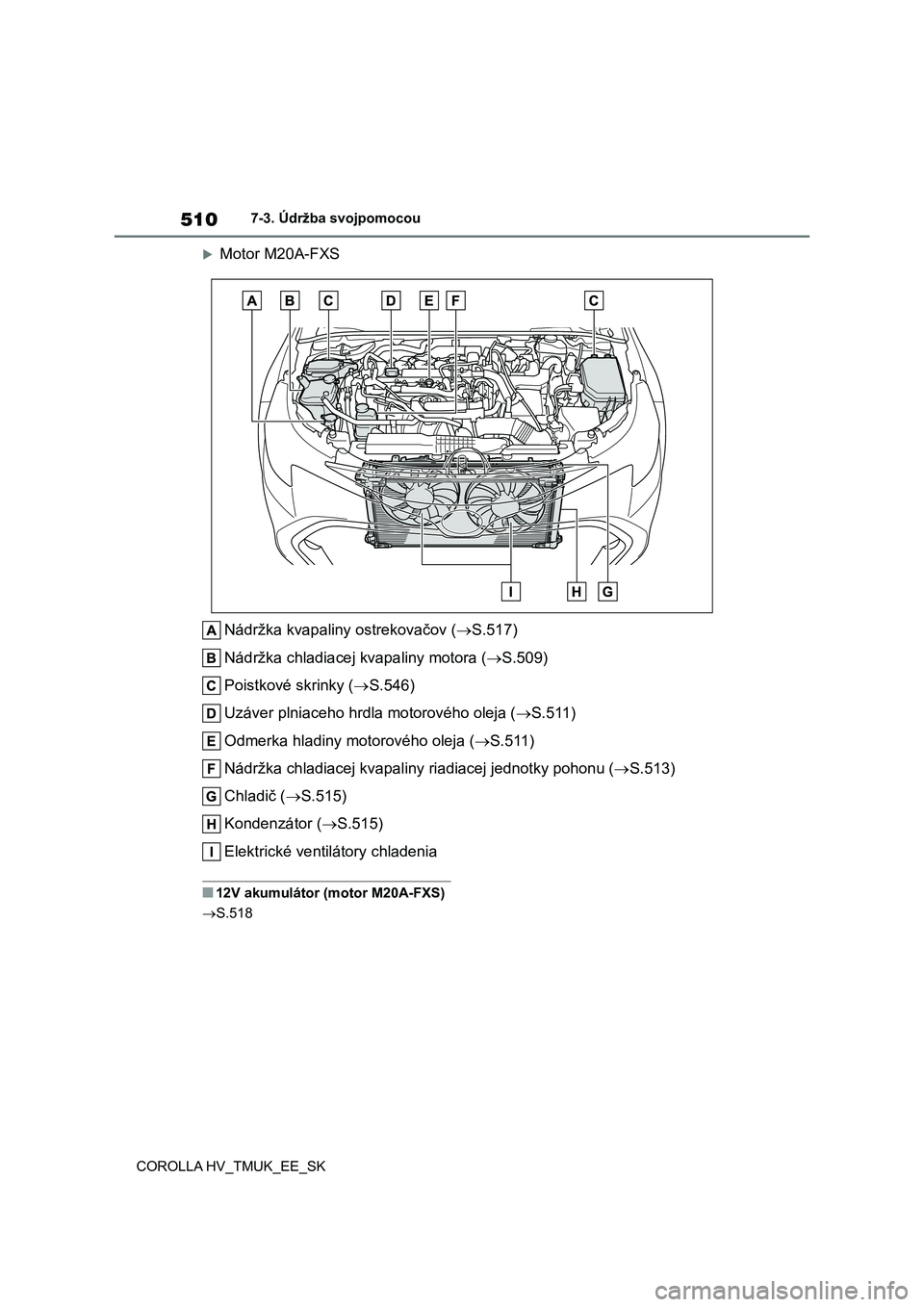

Motor M20A-FXS
Nádržka kvapaliny ostrekovačov ( S.517)
Nádržka chladiacej kvapaliny motora (S.509)
Poistkové skrinky ( S.546)
Uzáver plniaceho hrdl a motorového oleja (S.511)
Odmerka hladiny mo torového oleja (S.511)
Nádržka chladiacej kvapaliny riadiacej jednotky pohonu (S.513)
Chladič ( S.515)
Kondenzátor ( S.515)
Elektrické ventilátory chladenia

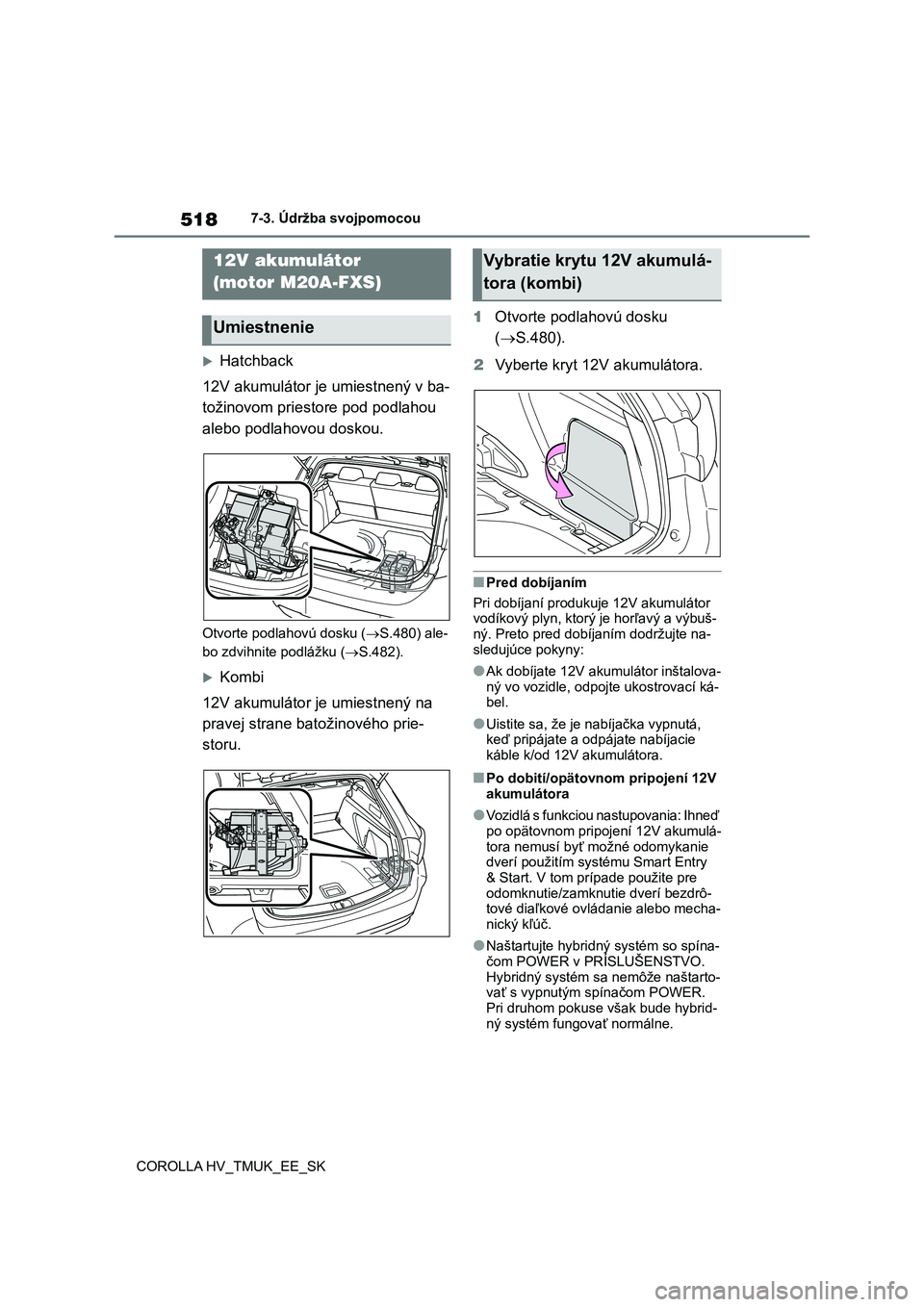

■12V akumulátor (motor M20A-FXS)
 S.518

511
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
COROLLA HV_TMUK_EE_SK

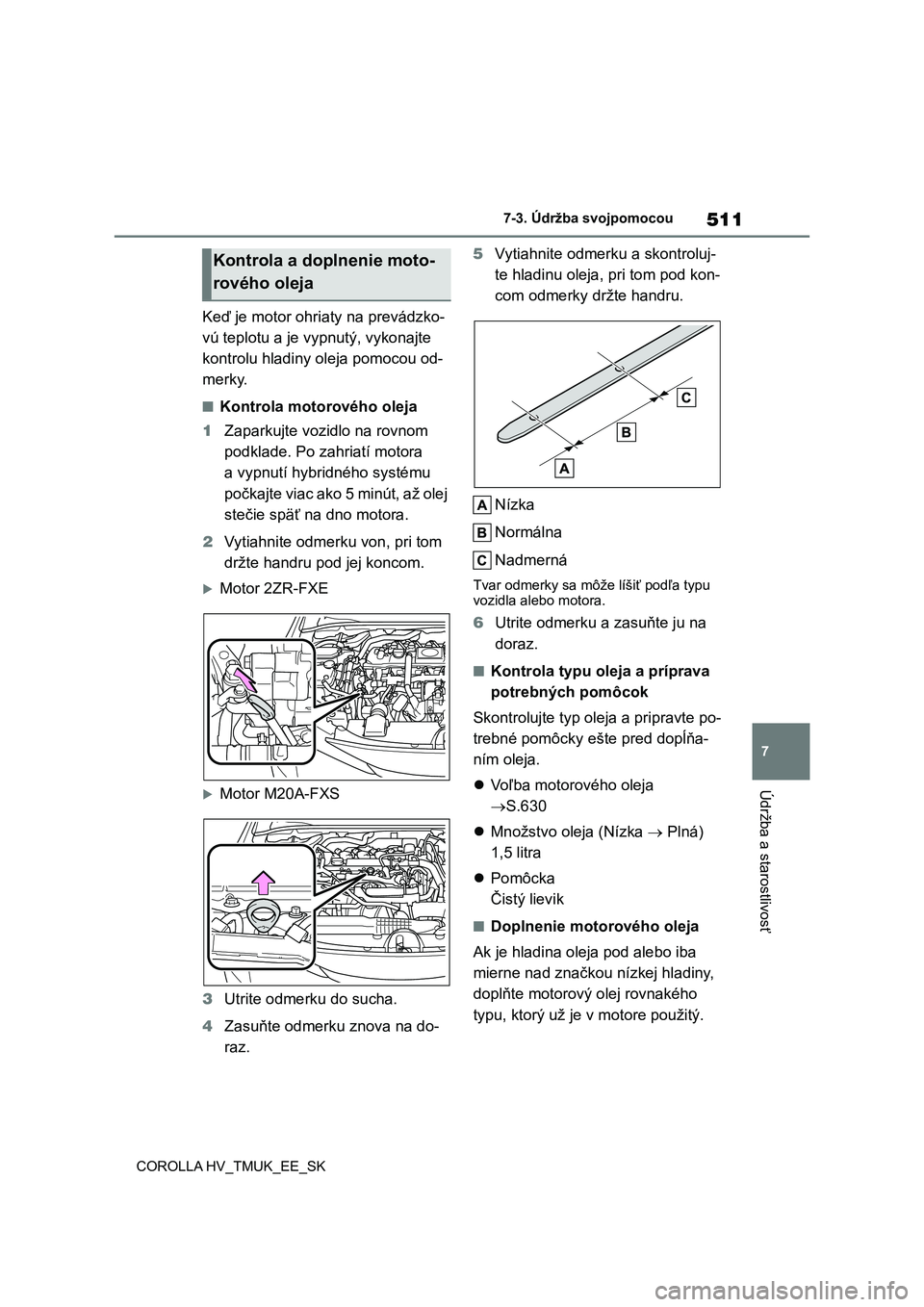

Keď je motor ohriaty na prevádzko-
vú teplotu a je vypnutý, vykonajte
kontrolu hladiny oleja pomocou od-
merky.
■Kontrola motorového oleja
1 Zaparkujte vozidlo na rovnom
podklade. Po zahriatí motora
a vypnutí hybridného systému
počkajte viac ako 5 minút, až olej
stečie späť na dno motora.
2 Vytiahnite odmerku von, pri tom
držte handru pod jej koncom.
Motor 2ZR-FXE
Motor M20A-FXS
3 Utrite odmerku do sucha.
4 Zasuňte odmerku znova na do-
raz.
5 Vytiahnite odmerku a skontroluj-
te hladinu oleja, pri tom pod kon-
com odmerky držte handru.
Nízka
Normálna
Nadmerná
Tvar odmerky sa môž e líšiť podľa typu
vozidla alebo motora.
6 Utrite odmerku a zasuňte ju na
doraz.
■Kontrola typu oleja a príprava
potrebných pomôcok
Skontrolujte typ oleja a pripravte po-
trebné pomôcky ešte pred dopĺňa-
ním oleja.
 Voľba motorového oleja
 S.630
 Množstvo oleja (Nízka  Plná)
1,5 litra
 Pomôcka
Čistý lievik
■Doplnenie motorového oleja
Ak je hladina oleja pod alebo iba
mierne nad značkou nízkej hladiny,
doplňte motorový olej rovnakého
typu, ktorý už je v motore použitý.
Kontrola a doplnenie moto-
rového oleja

5127-3. Údržba svojpomocou
COROLLA HV_TMUK_EE_SK
Motor 2ZR-FXE
Motor M20A-FXS

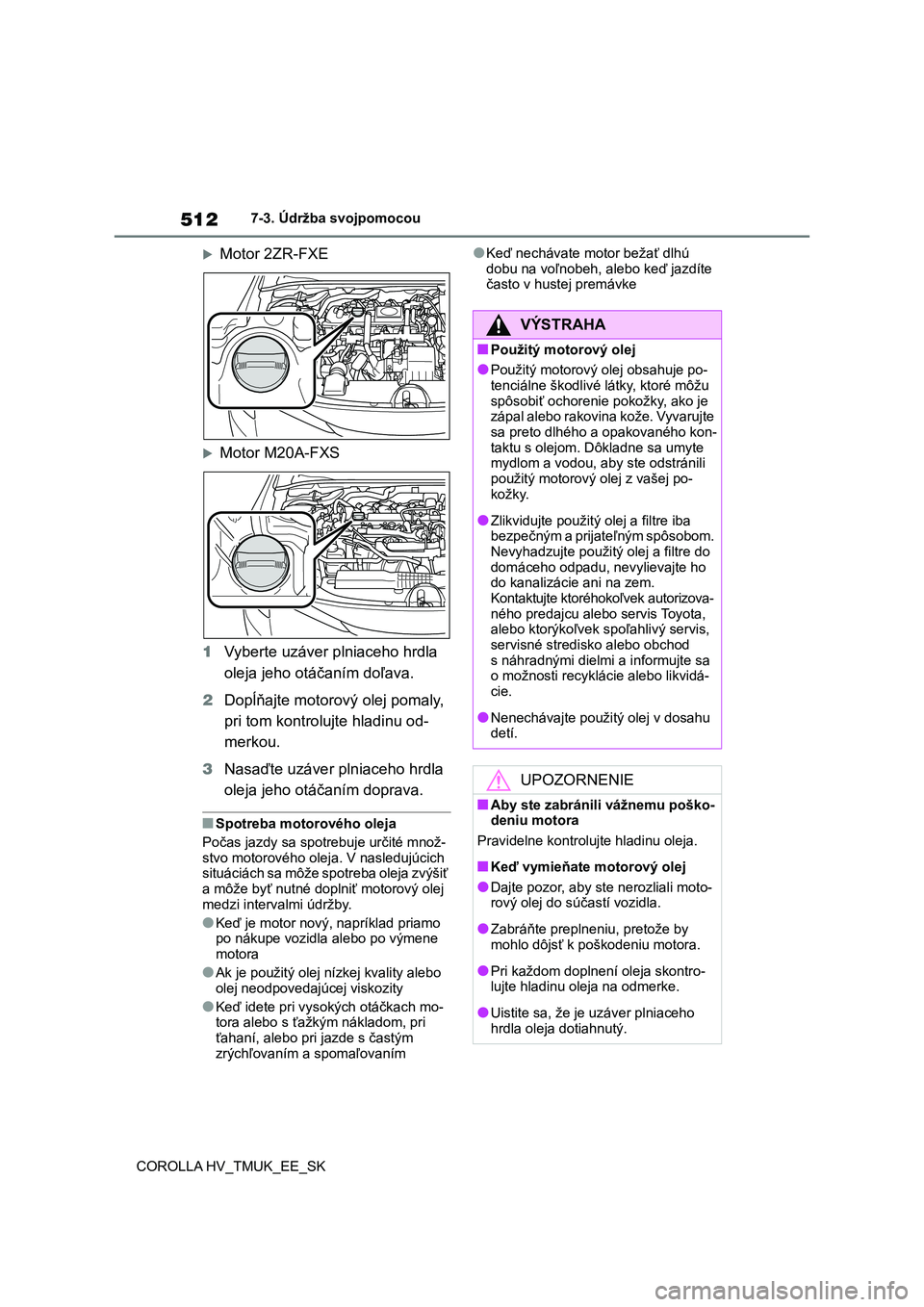

1 Vyberte uzáver plniaceho hrdla
oleja jeho otáčaním doľava.
2 Dopĺňajte motorový olej pomaly,
pri tom kontrolujte hladinu od-
merkou.
3 Nasaďte uzáver plniaceho hrdla
oleja jeho otáčaním doprava.
■Spotreba motorového oleja
Počas jazdy sa spotr ebuje určité množ-
stvo motorového ole ja. V nasledujúcich situáciách sa môže s potreba oleja zvýšiť
a môže byť nutné doplniť motorový olej
medzi intervalmi údržby.
●Keď je motor nový, napríklad priamo po nákupe vozidla alebo po výmene
motora
●Ak je použitý olej nízkej kvality alebo
olej neodpovedajúcej viskozity
●Keď idete pri vyso kých otáčkach mo- tora alebo s ťažkým nákladom, pri
ťahaní, alebo pri jazde s častým
zrýchľovaním a spomaľovaním
●Keď nechávate motor bežať dlhú
dobu na voľnobeh, ale bo keď jazdíte často v hustej premávke
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje po-tenciálne škodlivé látky, ktoré môžu
spôsobiť ochorenie pokožky, ako je
zápal alebo rakovin a kože. Vyvarujte
sa preto dlhého a opakovaného kon- taktu s olejom. Dôkladne sa umyte
mydlom a vodou, aby ste odstránili
použitý motorový olej z vašej po- kožky.
●Zlikvidujte použitý olej a filtre iba bezpečným a prijateľným spôsobom.
Nevyhadzujte použitý olej a filtre do
domáceho odpadu, nevylievajte ho do kanalizácie ani na zem.
Kontaktujte ktorého koľvek autorizova-
ného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis,
servisné stredisko alebo obchod
s náhradnými dielmi a informujte sa o možnosti recyklác ie alebo likvidá-
cie.
●Nenechávajte použitý olej v dosahu
detí.
UPOZORNENIE
■Aby ste zabránil i vážnemu poško- deniu motora
Pravidelne kontrolujte hladinu oleja.
■Keď vymieňate motorový olej
●Dajte pozor, aby ste nerozliali moto-
rový olej do sú častí vozidla.
●Zabráňte preplneniu, pretože by
mohlo dôjsť k poškodeniu motora.
●Pri každom doplnen í oleja skontro-
lujte hladinu oleja na odmerke.
●Uistite sa, že je uzáver plniaceho
hrdla oleja dotiahnutý.

513
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
COROLLA HV_TMUK_EE_SK
■Nádržka chladiacej kvapaliny
motora
Hladina chladiacej kvapaliny je
uspokojujúca, ak je pri studenom
motore medzi ryskami na nádržke
"FULL" (plná) a "LOW" (nízka).
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod ryskou "LOW", doplňte chladiacu kvapalinu až k ryske
"FULL". ( S.618)
■Nádržka chladiacej kvapaliny
riadiacej jednotky pohonu
Motor 2ZR-FXE
Hladina chladiacej kvapaliny je uspoko-
jujúca, ak je pri studenom hybridnom systéme medzi ryska mi na nádržke
"FULL" (plná) a "LOW" (nízka).
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod ryskou "LOW", doplňte chladiacu kvapalinu až k ryske
"FULL". ( S.618)
Motor M20A-FXS
Hladina chladiacej kvapaliny je uspoko- jujúca, ak je pri studenom hybridnom
systéme medzi ryskami na nádržke "F"
(plná) a "L" (nízka).
Uzáver nádržky
Ryska "F" (plná)
Ryska "L" (nízka)
Ak je hladina na alebo pod ryskou "L",
doplňte chladiacu kvapalinu až k ryske
"F". ( S.618)
Kontrola chladiacej kvapa-
liny

5147-3. Údržba svojpomocou
COROLLA HV_TMUK_EE_SK

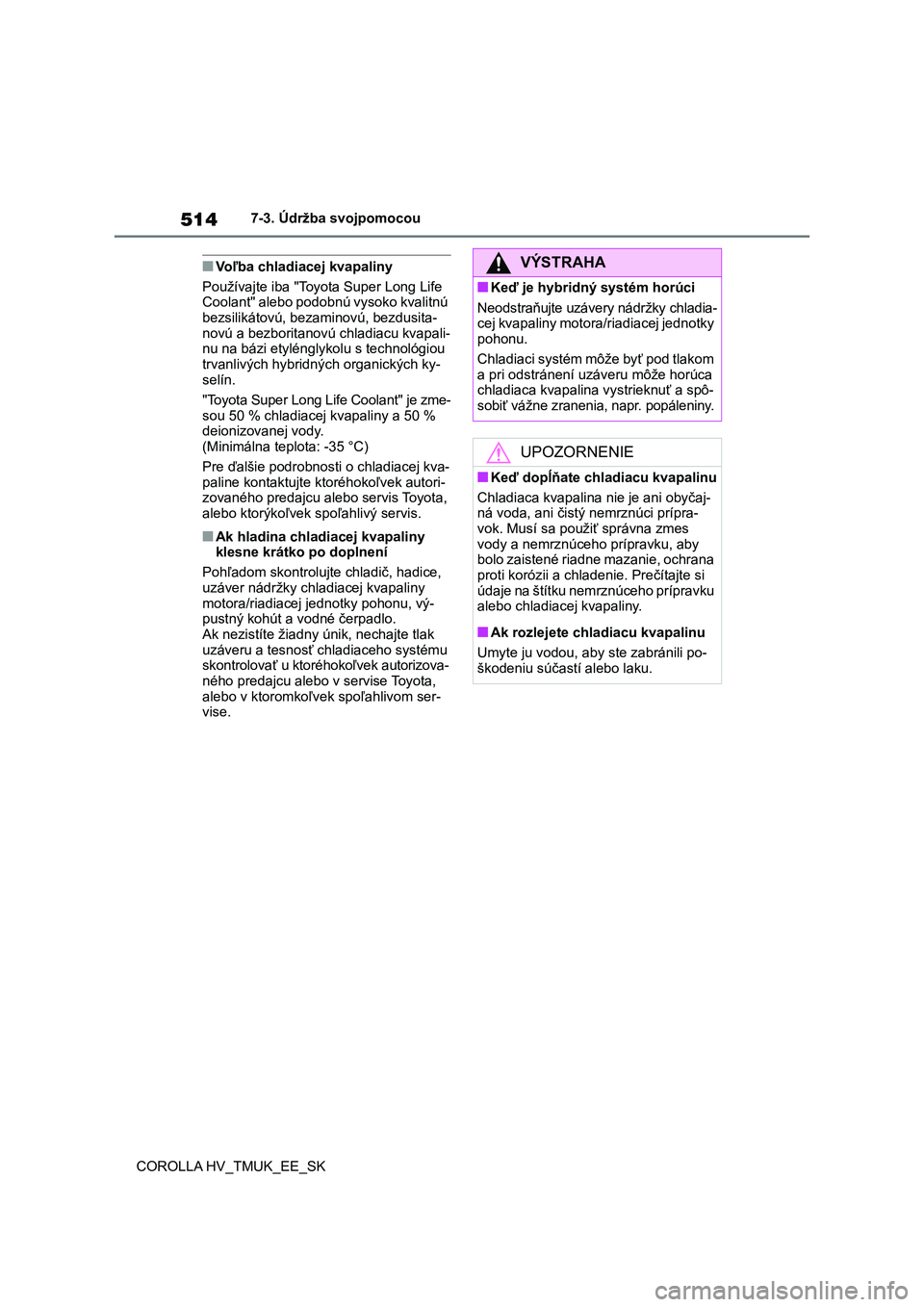

■Voľba chladiacej kvapaliny
Používajte iba "Toyota Super Long Life
Coolant" alebo pod obnú vysoko kvalitnú
bezsilikátovú, bezaminovú, bezdusita- novú a bezboritanovú chladiacu kvapali-
nu na bázi etylénglykolu s technológiou
trvanlivých hybridn ých organických ky- selín.
"Toyota Super Long Life Coolant" je zme-
sou 50 % chladiacej kvapaliny a 50 % deionizovanej vody.
(Minimálna teplota: -35 °C)
Pre ďalšie podrobnosti o chladiacej kva- paline kontaktujte kt oréhokoľvek autori-
zovaného predajcu alebo servis Toyota,
alebo ktorýkoľvek spoľahlivý servis.
■Ak hladina chladiacej kvapaliny klesne krátko po doplnení
Pohľadom skontrolujte chladič, hadice,
uzáver nádržky chladiacej kvapaliny motora/riadiacej jednotky pohonu, vý-
pustný kohút a vodné čerpadlo.
Ak nezistíte žiadny ú nik, nechajte tlak uzáveru a tesnosť chladiaceho systému
skontrolovať u ktoréhokoľvek autorizova-
ného predajcu alebo v servise Toyota, alebo v ktoromkoľvek spoľahlivom ser-
vise.
VÝSTRAHA
■Keď je hybridný systém horúci
Neodstraňujte uzávery nádržky chladia-
cej kvapaliny motora/riadiacej jednotky pohonu.
Chladiaci systém môže byť pod tlakom
a pri odstránení uzáveru môže horúca chladiaca kv apalina vystrieknuť a spô-
sobiť vážne zranenia, napr. popáleniny.
UPOZORNENIE
■Keď dopĺňate chl adiacu kvapalinu
Chladiaca kvapalina nie je ani obyčaj-
ná voda, ani čistý nemrznúci prípra-
vok. Musí sa použiť správna zmes vody a nemrznúceho prípravku, aby
bolo zaistené riadne mazanie, ochrana
proti korózii a chlad enie. Prečítajte si údaje na štítku nemrznúceho prípravku
alebo chladiacej kvapaliny.
■Ak rozlejete chladiacu kvapalinu
Umyte ju vodou, aby ste zabránili po-
škodeniu súčastí alebo laku.

515
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
COROLLA HV_TMUK_EE_SK

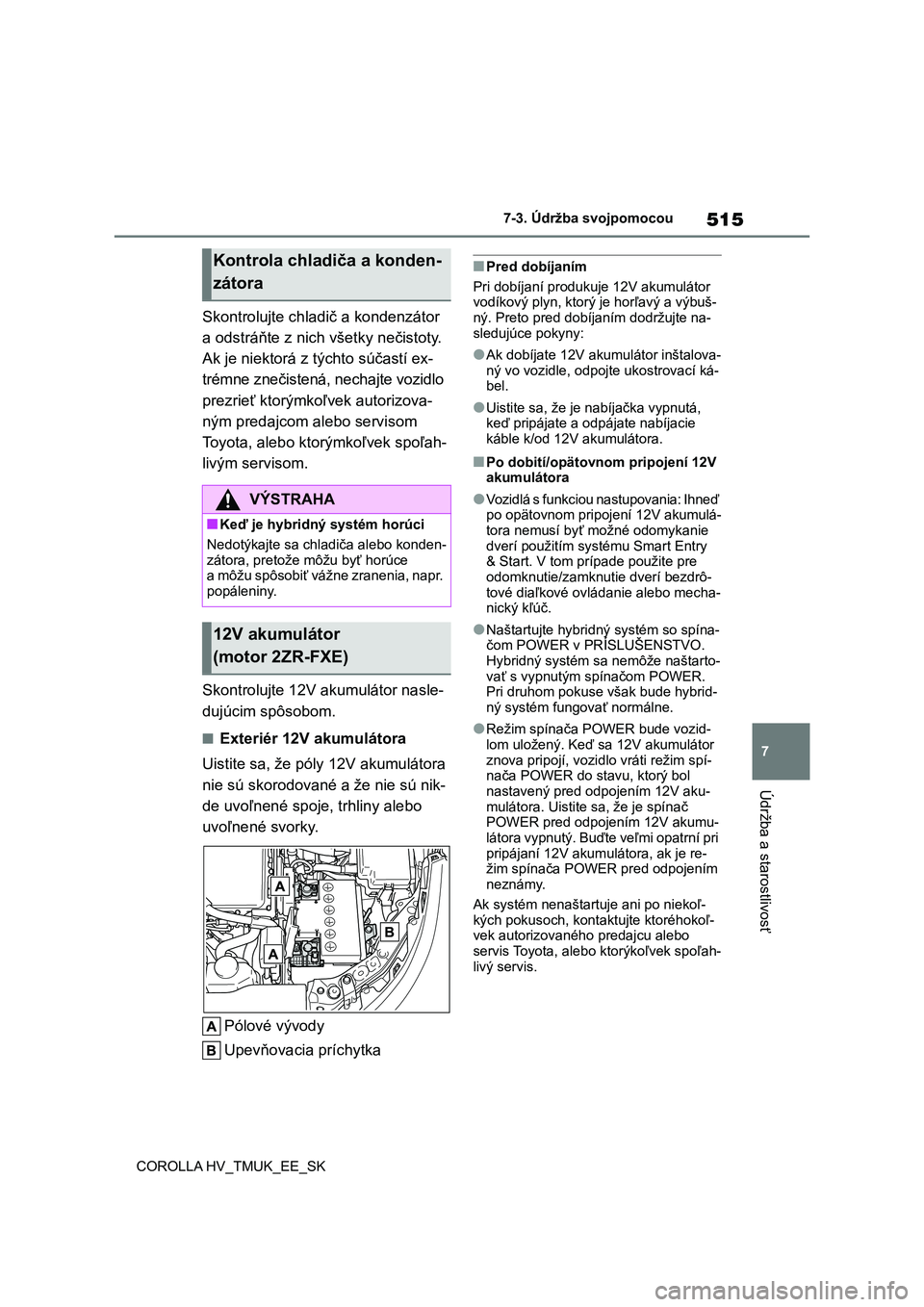

Skontrolujte chladič a kondenzátor
a odstráňte z nich všetky nečistoty.
Ak je niektorá z týchto súčastí ex-
trémne znečistená, nechajte vozidlo
prezrieť ktorýmkoľvek autorizova-
ným predajcom alebo servisom
Toyota, alebo ktorýmkoľvek spoľah-
livým servisom.
Skontrolujte 12V akumulátor nasle-
dujúcim spôsobom.
■Exteriér 12V akumulátora
Uistite sa, že póly 12V akumulátora
nie sú skorodované a že nie sú nik-
de uvoľnené spoje, trhliny alebo
uvoľnené svorky.
Pólové vývody
Upevňovacia príchytka
■Pred dobíjaním
Pri dobíjaní produkuje 12V akumulátor
vodíkový plyn, ktorý je horľavý a výbuš-
ný. Preto pred dobíja ním dodržujte na- sledujúce pokyny:
●Ak dobíjate 12V akumulátor inštalova-ný vo vozidle, odpoj te ukostrovací ká-
bel.
●Uistite sa, že je nabíjačka vypnutá,
keď pripájate a odp ájate nabíjacie
káble k/od 12V akumulátora.
■Po dobití/opätovnom pripojení 12V akumulátora
●Vozidlá s funkciou nastupovania: Ihneď po opätovnom pripojení 12V akumulá-
tora nemusí byť možné odomykanie
dverí použitím systému Smart Entry & Start. V tom prípade použite pre
odomknutie/zamknutie dverí bezdrô-
tové diaľkové ovládanie alebo mecha- nický kľúč.
●Naštartujte hybridný systém so spína-čom POWER v PRÍSLUŠENSTVO.
Hybridný systém sa nemôže naštarto-
vať s vypnutým spínačom POWER. Pri druhom pokuse však bude hybrid-
ný systém fungovať normálne.
●Režim spínača POWER bude vozid-
lom uložený. Keď sa 12V akumulátor
znova pripojí, vozidlo vráti režim spí-
nača POWER do stav u, ktorý bol nastavený pred odpojením 12V aku-
mulátora. Uistite sa, že je spínač
POWER pred odpojením 12V akumu- látora vypnutý. Buďt e veľmi opatrní pri
pripájaní 12V akumulátora, ak je re-
žim spínača POWER pred odpojením neznámy.
Ak systém nenaštartuje ani po niekoľ-
kých pokusoch, konta ktujte ktoréhokoľ- vek autorizovaného predajcu alebo
servis Toyota, alebo ktorýkoľvek spoľah-
livý servis.
Kontrola chladiča a konden-
zátora
VÝSTRAHA
■Keď je hybridný systém horúci
Nedotýkajte sa chladiča alebo konden-
zátora, pretože môžu byť horúce a môžu spôsobiť vážne zranenia, napr.
popáleniny.
12V akumulátor
(motor 2ZR-FXE)

5167-3. Údržba svojpomocou
COROLLA HV_TMUK_EE_SK
VÝSTRAHA

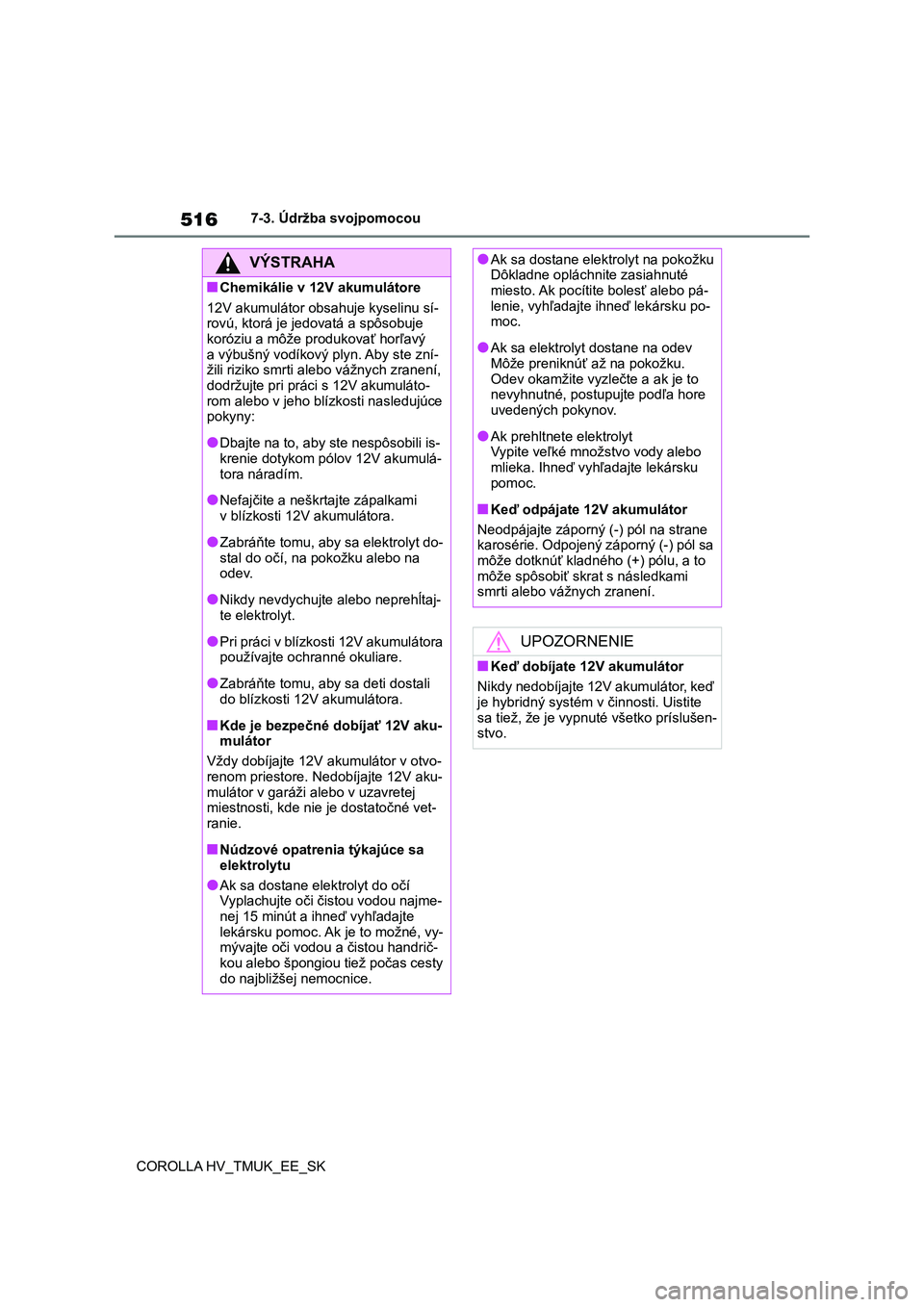

■Chemikálie v 12V akumulátore
12V akumulátor obs ahuje kyselinu sí-
rovú, ktorá je je dovatá a spôsobuje koróziu a môže pro dukovať horľavý
a výbušný vodíkový plyn. Aby ste zní-
žili riziko smrti alebo vážnych zranení, dodržujte pri práci s 12V akumuláto-
rom alebo v jeho blízkosti nasledujúce
pokyny:
●Dbajte na to, aby ste nespôsobili is-
krenie dotykom pólov 12V akumulá-
tora náradím.
●Nefajčite a neškrtajte zápalkami
v blízkosti 12V akumulátora.
●Zabráňte tomu, aby sa elektrolyt do-
stal do očí, na pokožku alebo na odev.
●Nikdy nevdychujte alebo neprehĺtaj-te elektrolyt.
●Pri práci v blízkost i 12V akumulátora používajte ochranné okuliare.
●Zabráňte tomu, aby sa deti dostali do blízkosti 12V akumulátora.
■Kde je bezpečné dobíjať 12V aku-mulátor
Vždy dobíjajte 12V akumulátor v otvo-
renom priestore. Nedobíjajte 12V aku- mulátor v garáži a lebo v uzavretej
miestnosti, kde nie je dostatočné vet-
ranie.
■Núdzové opatrenia týkajúce sa
elektrolytu
●Ak sa dostane elektrolyt do očí
Vyplachujte oči či stou vodou najme-
nej 15 minút a ih neď vyhľadajte lekársku pomoc. Ak je to možné, vy-
mývajte oči vodou a čistou handrič-
kou alebo špongiou tiež počas cesty do najbližšej nemocnice.
●Ak sa dostane elektrolyt na pokožkuDôkladne opláchnite zasiahnuté
miesto. Ak pocítit e bolesť alebo pá-
lenie, vyhľadajte ihneď lekársku po- moc.
●Ak sa elektrolyt dostane na odevMôže preniknúť až na pokožku.
Odev okamžite vyzl ečte a ak je to
nevyhnutné, post upujte podľa hore uvedených pokynov.
●Ak prehltnete elektrolytVypite veľké množstvo vody alebo
mlieka. Ihneď vyhľa dajte lekársku
pomoc.
■Keď odpájate 12V akumulátor
Neodpájajte záporný (-) pól na strane karosérie. Odpojený z áporný (-) pól sa
môže dotknúť kladného (+) pólu, a to
môže spôsobiť skrat s následkami smrti alebo vážnych zranení.
UPOZORNENIE
■Keď dobíjate 12V akumulátor
Nikdy nedobíjajte 12V akumulátor, keď
je hybridný systém v č innosti. Uistite sa tiež, že je vypnuté všetko príslušen-
stvo.

517
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
COROLLA HV_TMUK_EE_SK

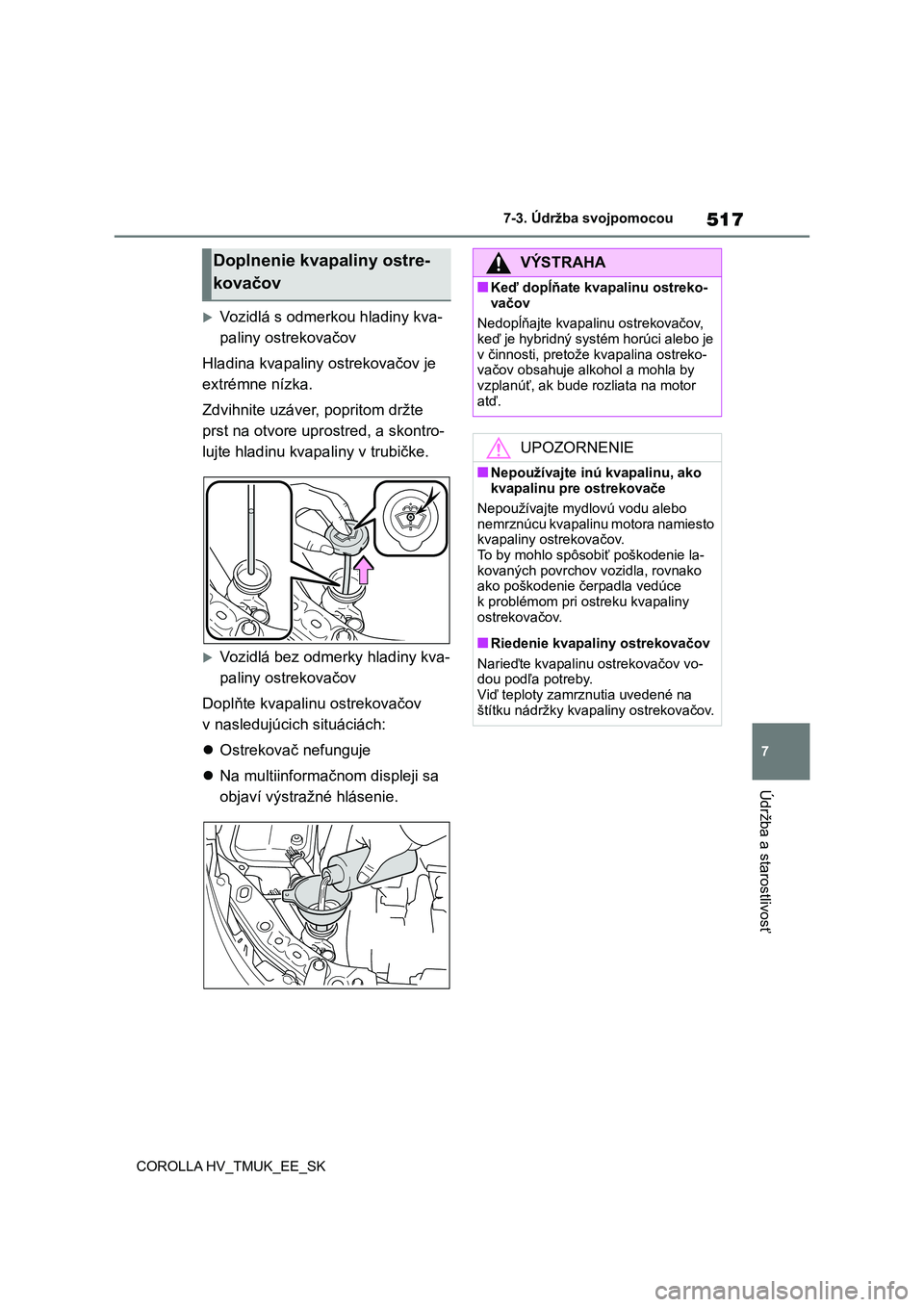

Vozidlá s odmerkou hladiny kva-
paliny ostrekovačov
Hladina kvapaliny ostrekovačov je
extrémne nízka.
Zdvihnite uzáver, popritom držte
prst na otvore upr ostred, a skontro-
lujte hladinu kvapa liny v trubičke.
Vozidlá bez odmerky hladiny kva-
paliny ostrekovačov
Doplňte kvapalinu ostrekovačov
v nasledujúcich situáciách:
 Ostrekovač nefunguje
 Na multiinformačnom displeji sa
objaví výstražné hlásenie.
Doplnenie kvapaliny ostre-
kovačov
VÝSTRAHA
■Keď dopĺňate kvapalinu ostreko-
vačov
Nedopĺňajte kvapalinu ostrekovačov, keď je hybridný systém horúci alebo je
v činnosti, pretož e kvapalina ostreko-
vačov obsahuje alkohol a mohla by vzplanúť, ak bude rozliata na motor
atď.
UPOZORNENIE
■Nepoužívajte inú kvapalinu, ako kvapalinu pre ostrekovače
Nepoužívajte mydlovú vodu alebo
nemrznúcu kvapalinu motora namiesto kvapaliny ostrekovačov.
To by mohlo spôsobiť poškodenie la-
kovaných povrchov vozidla, rovnako ako poškodenie čerpadla vedúce
k problémom pri ostreku kvapaliny
ostrekovačov.
■Riedenie kvapaliny ostrekovačov
Narieďte kvapalinu ostrekovačov vo-
dou podľa potreby. Viď teploty zamrznutia uvedené na
štítku nádržky kvapa liny ostrekovačov.

5187-3. Údržba svojpomocou
COROLLA HV_TMUK_EE_SK
Hatchback
12V akumulátor je umiestnený v ba-
tožinovom priestore pod podlahou
alebo podlahovou doskou.
Otvorte podlahovú dosku ( S.480) ale-
bo zdvihnite podlážku ( S.482).
Kombi
12V akumulátor je umiestnený na
pravej strane batožinového prie-
storu.
1 Otvorte podlahovú dosku
( S.480).
2 Vyberte kryt 12V akumulátora.
■Pred dobíjaním
Pri dobíjaní produkuje 12V akumulátor vodíkový plyn, ktorý je horľavý a výbuš-
ný. Preto pred dobíja ním dodržujte na-
sledujúce pokyny:
●Ak dobíjate 12V akumulátor inštalova-
ný vo vozidle, odpoj te ukostrovací ká- bel.
●Uistite sa, že je nabíjačka vypnutá, keď pripájate a odp ájate nabíjacie
káble k/od 12V akumulátora.
■Po dobití/opätovnom pripojení 12V
akumulátora
●Vozidlá s funkciou nastupovania: Ihneď
po opätovnom pripojení 12V akumulá- tora nemusí byť možné odomykanie
dverí použitím systému Smart Entry
& Start. V tom prípade použite pre odomknutie/zamknutie dverí bezdrô-
tové diaľkové ovládanie alebo mecha-
nický kľúč.
●Naštartujte hybridný systém so spína-
čom POWER v PRÍSLUŠENSTVO.
Hybridný systém sa nemôže naštarto- vať s vypnutým spínačom POWER.
Pri druhom pokuse však bude hybrid-
ný systém fungovať normálne.
12V akumulátor
(motor M20A-FXS)
Umiestnenie
Vybratie krytu 12V akumulá-
tora (kombi)
