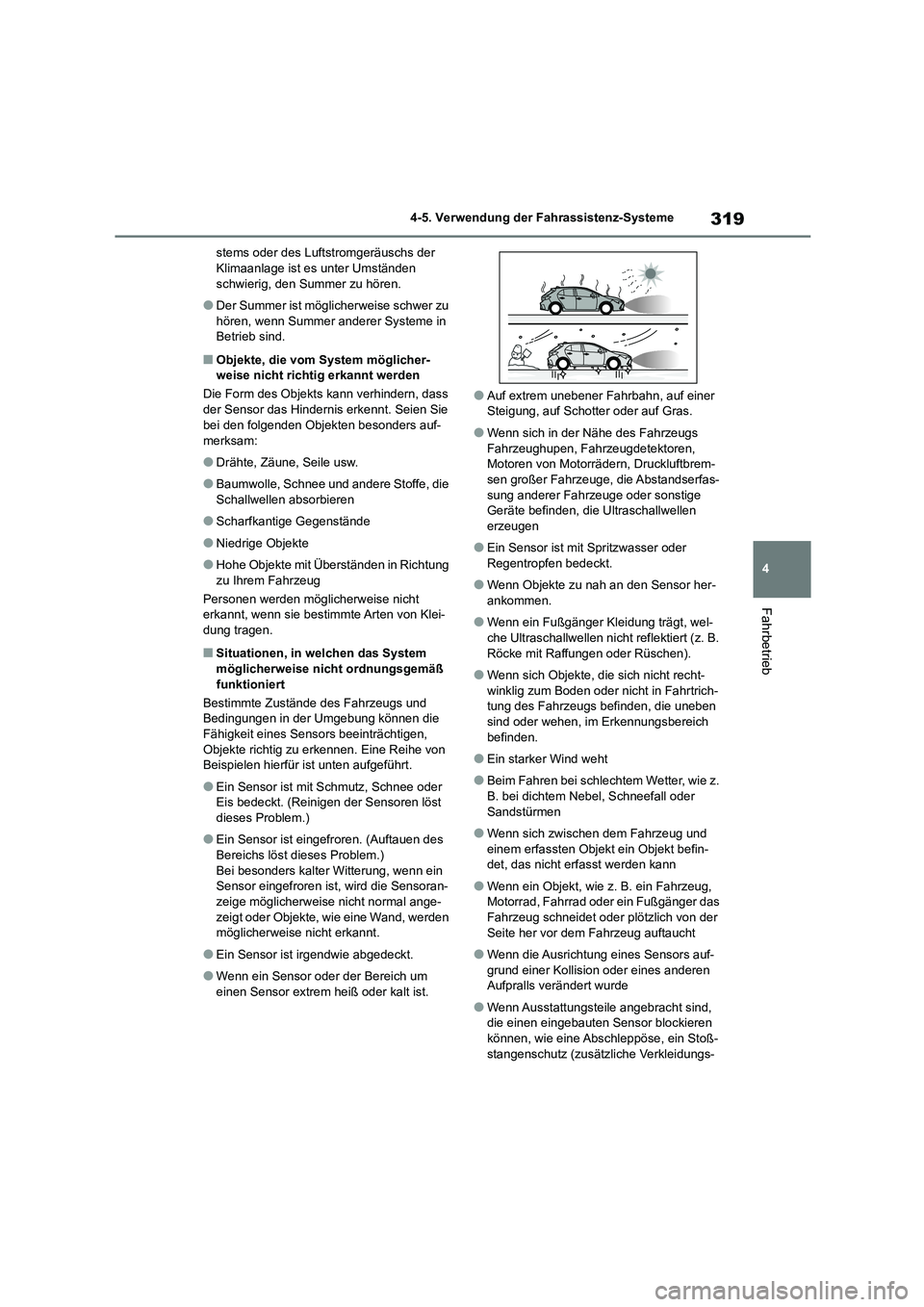

TOYOTA COROLLA HATCHBACK 2022 Betriebsanleitungen (in German)

319
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
stems oder des Luftstromgeräuschs der Klimaanlage ist es unter Umständen
schwierig, den Summer zu hören.
●Der Summer ist möglicherweise schwer zu
hören, wenn Summer anderer Systeme in
Betrieb sind.
■Objekte, die vom System möglicher- weise nicht richtig erkannt werden
Die Form des Objekts kann verhindern, dass
der Sensor das Hindernis erkennt. Seien Sie
bei den folgenden Objekten besonders auf-
merksam:
●Drähte, Zäune, Seile usw.
●Baumwolle, Schnee und andere Stoffe, die
Schallwellen absorbieren
●Scharfkantige Gegenstände
●Niedrige Objekte
●Hohe Objekte mit Überständen in Richtung
zu Ihrem Fahrzeug
Personen werden möglicherweise nicht erkannt, wenn sie bestimmte Arten von Klei-
dung tragen.
■Situationen, in welchen das System
möglicherweise nicht ordnungsgemäß funktioniert
Bestimmte Zustände des Fahrzeugs und
Bedingungen in der Umgebung können die
Fähigkeit eines Sensors beeinträchtigen, Objekte richtig zu erkennen. Eine Reihe von
Beispielen hierfür ist unten aufgeführt.
●Ein Sensor ist mit Schmutz, Schnee oder
Eis bedeckt. (Reinigen der Sensoren löst
dieses Problem.)
●Ein Sensor ist eingefroren. (Auftauen des
Bereichs löst dieses Problem.) Bei besonders kalter Witterung, wenn ein
Sensor eingefroren ist, wird die Sensoran-
zeige möglicherweise nicht normal ange- zeigt oder Objekte, wie eine Wand, werden
möglicherweise nicht erkannt.
●Ein Sensor ist irgendwie abgedeckt.
●Wenn ein Sensor oder der Bereich um einen Sensor extrem heiß oder kalt ist.
●Auf extrem unebener Fahrbahn, auf einer Steigung, auf Schotter oder auf Gras.
●Wenn sich in der Nähe des Fahrzeugs
Fahrzeughupen, Fahrzeugdetektoren, Motoren von Motorrädern, Druckluftbrem-
sen großer Fahrzeuge, die Abstandserfas-
sung anderer Fahrzeuge oder sonstige Geräte befinden, die Ultraschallwellen
erzeugen
●Ein Sensor ist mit Spritzwasser oder
Regentropfen bedeckt.
●Wenn Objekte zu nah an den Sensor her-
ankommen.
●Wenn ein Fußgänger Kleidung trägt, wel-
che Ultraschallwellen ni cht reflektiert (z. B.
Röcke mit Raffungen oder Rüschen).
●Wenn sich Objekte, die sich nicht recht-
winklig zum Boden oder nicht in Fahrtrich- tung des Fahrzeugs befinden, die uneben
sind oder wehen, im Erkennungsbereich
befinden.
●Ein starker Wind weht
●Beim Fahren bei schlechtem Wetter, wie z.
B. bei dichtem Nebel, Schneefall oder
Sandstürmen
●Wenn sich zwischen dem Fahrzeug und
einem erfassten Objekt ein Objekt befin- det, das nicht erfasst werden kann
●Wenn ein Objekt, wie z. B. ein Fahrzeug, Motorrad, Fahrrad oder ein Fußgänger das
Fahrzeug schneidet oder plötzlich von der
Seite her vor dem Fahrzeug auftaucht
●Wenn die Ausrichtung eines Sensors auf-
grund einer Kollision oder eines anderen Aufpralls verändert wurde
●Wenn Ausstattungsteile angebracht sind, die einen eingebauten Sensor blockieren
können, wie eine Abschleppöse, ein Stoß-
stangenschutz (zusätzliche Verkleidungs-

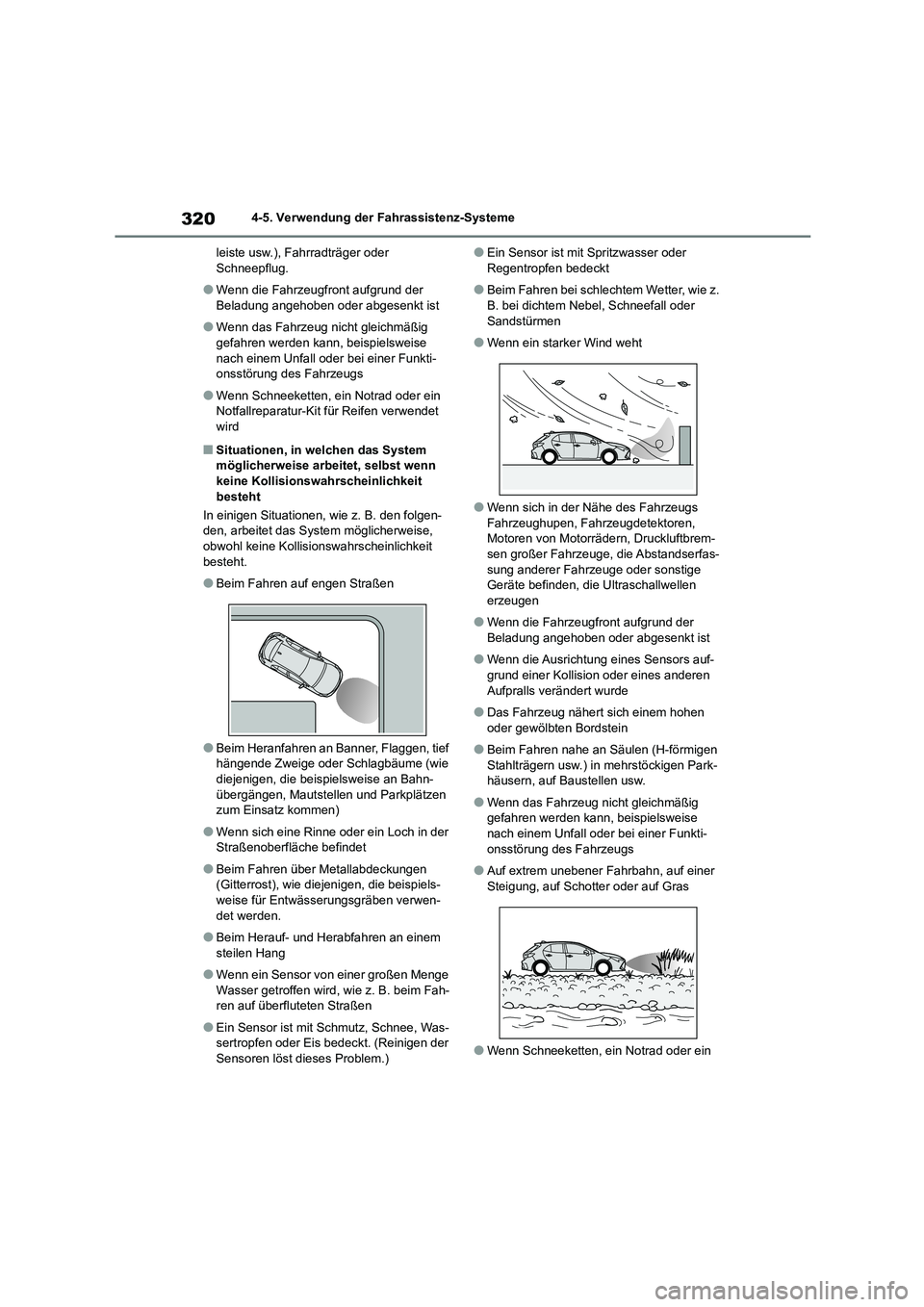

3204-5. Verwendung der Fahrassistenz-Systeme
leiste usw.), Fahrradträger oder Schneepflug.
●Wenn die Fahrzeugfront aufgrund der Beladung angehoben oder abgesenkt ist
●Wenn das Fahrzeug nicht gleichmäßig gefahren werden kann, beispielsweise
nach einem Unfall oder bei einer Funkti-
onsstörung des Fahrzeugs
●Wenn Schneeketten, ein Notrad oder ein
Notfallreparatur-Kit für Reifen verwendet
wird
■Situationen, in welchen das System möglicherweise arbeitet, selbst wenn
keine Kollisionswahrscheinlichkeit
besteht
In einigen Situationen, wie z. B. den folgen- den, arbeitet das System möglicherweise,
obwohl keine Kollisi onswahrscheinlichkeit
besteht.
●Beim Fahren auf engen Straßen
●Beim Heranfahren an Banner, Flaggen, tief
hängende Zweige oder Schlagbäume (wie
diejenigen, die beispielsweise an Bahn- übergängen, Mautstellen und Parkplätzen
zum Einsatz kommen)
●Wenn sich eine Rinne oder ein Loch in der
Straßenoberfläche befindet
●Beim Fahren über Metallabdeckungen
(Gitterrost), wie diejenigen, die beispiels-
weise für Entwässerungsgräben verwen- det werden.
●Beim Herauf- und Herabfahren an einem steilen Hang
●Wenn ein Sensor von einer großen Menge Wasser getroffen wird, wie z. B. beim Fah-
ren auf überfluteten Straßen
●Ein Sensor ist mit Schmutz, Schnee, Was-
sertropfen oder Eis bedeckt. (Reinigen der
Sensoren löst dieses Problem.)
●Ein Sensor ist mit Spritzwasser oder Regentropfen bedeckt
●Beim Fahren bei schlechtem Wetter, wie z. B. bei dichtem Nebel, Schneefall oder
Sandstürmen
●Wenn ein starker Wind weht
●Wenn sich in der Nähe des Fahrzeugs
Fahrzeughupen, Fahrzeugdetektoren, Motoren von Motorrädern, Druckluftbrem-
sen großer Fahrzeuge, die Abstandserfas-
sung anderer Fahrzeuge oder sonstige Geräte befinden, die Ultraschallwellen
erzeugen
●Wenn die Fahrzeugfront aufgrund der
Beladung angehoben oder abgesenkt ist
●Wenn die Ausrichtung eines Sensors auf-
grund einer Kollision oder eines anderen
Aufpralls verändert wurde
●Das Fahrzeug nähert sich einem hohen
oder gewölbten Bordstein
●Beim Fahren nahe an Säulen (H-förmigen
Stahlträgern usw.) in mehrstöckigen Park- häusern, auf Baustellen usw.
●Wenn das Fahrzeug nicht gleichmäßig gefahren werden kann, beispielsweise
nach einem Unfall oder bei einer Funkti-
onsstörung des Fahrzeugs
●Auf extrem unebener Fahrbahn, auf einer
Steigung, auf Schotter oder auf Gras
●Wenn Schneeketten, ein Notrad oder ein

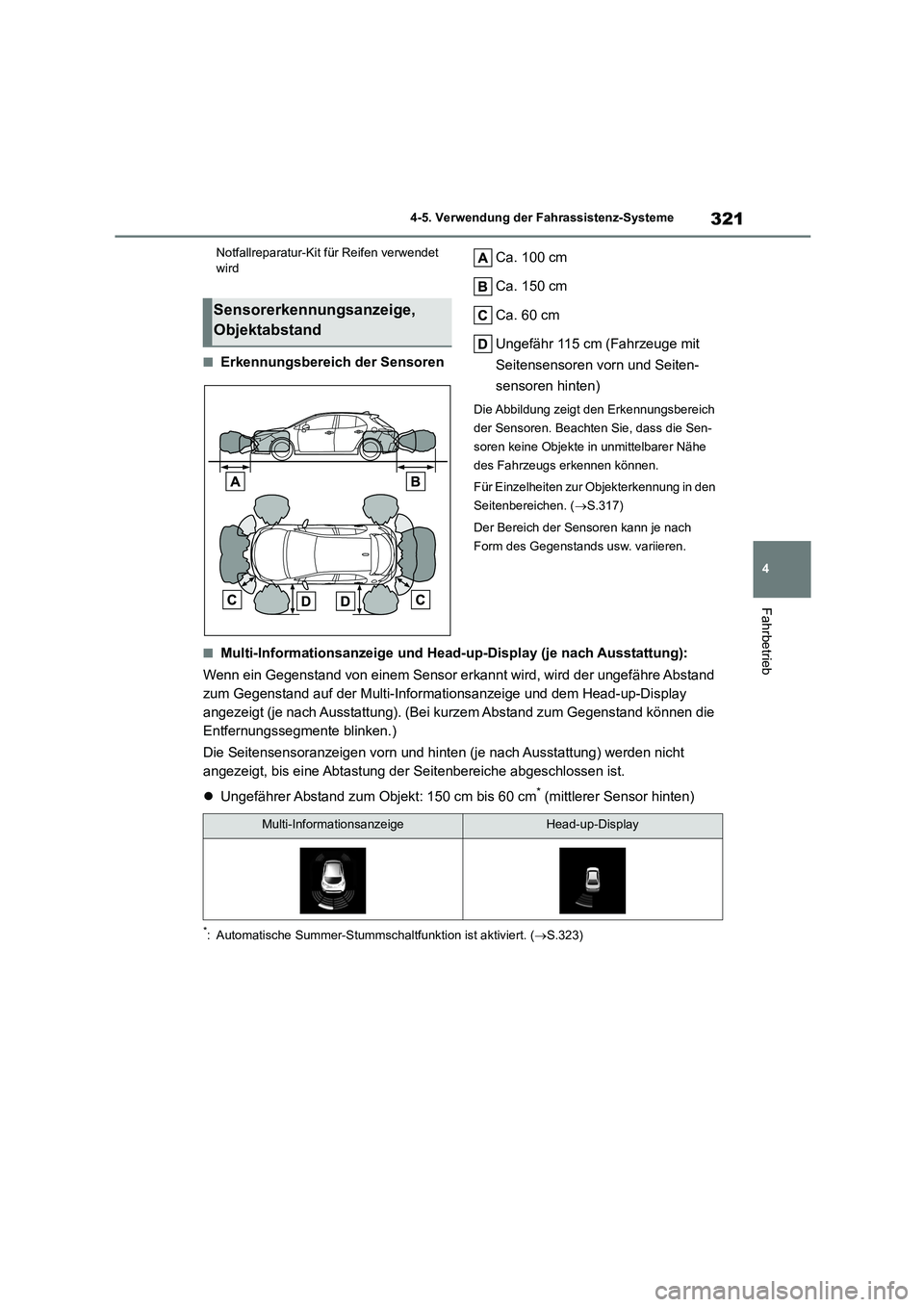

321
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Notfallreparatur-Kit für Reifen verwendet wird
■Erkennungsbereich der Sensoren
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Ungefähr 115 cm (Fahrzeuge mit
Seitensensoren vorn und Seiten-
sensoren hinten)
Die Abbildung zeigt den Erkennungsbereich
der Sensoren. Beachten Sie, dass die Sen-
soren keine Objekte in unmittelbarer Nähe
des Fahrzeugs erkennen können.
Für Einzelheiten zur Objekterkennung in den
Seitenbereichen. ( S.317)
Der Bereich der Sensoren kann je nach
Form des Gegenstands usw. variieren.
■Multi-Informationsanzeige und Head-up-Display (je nach Ausstattung):
Wenn ein Gegenstand von einem Sensor er kannt wird, wird der ungefähre Abstand
zum Gegenstand auf der Multi-Informat ionsanzeige und dem Head-up-Display
angezeigt (je nach Ausstattung). (Bei kurzem Abstand zum Gegenstand können die
Entfernungssegmente blinken.)
Die Seitensensoranzeigen vorn und hinten (je nach Ausstattung) werden nicht
angezeigt, bis eine Abtastung der Seitenbereiche abgeschlossen ist.
 Ungefährer Abstand zum Objekt: 150 cm bis 60 cm* (mittlerer Sensor hinten)
*: Automatische Summer-Stummschaltfunktion ist aktiviert. (S.323)
Sensorerkennungsanzeige,
Objektabstand
Multi-InformationsanzeigeHead-up-Display

3224-5. Verwendung der Fahrassistenz-Systeme

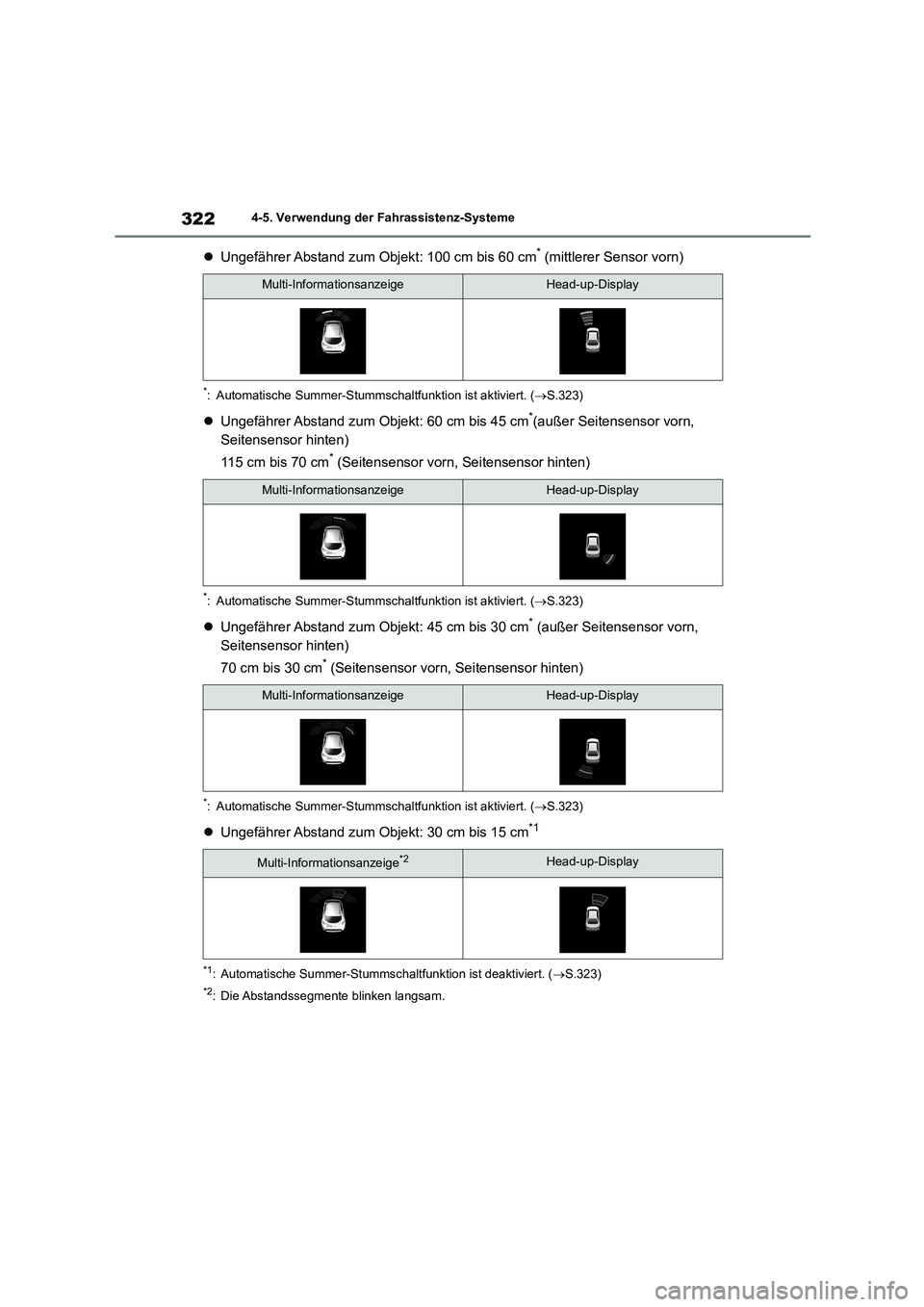

Ungefährer Abstand zum Objekt: 100 cm bis 60 cm* (mittlerer Sensor vorn)
*: Automatische Summer-Stummschaltfunktion ist aktiviert. (S.323)
Ungefährer Abstand zum Objekt: 60 cm bis 45 cm*(außer Seitensensor vorn,
Seitensensor hinten)
115 cm bis 70 cm* (Seitensensor vorn, Seitensensor hinten)
*: Automatische Summer-Stummsc haltfunktion ist aktiviert. (S.323)
Ungefährer Abstand zum Objekt: 45 cm bis 30 cm* (außer Seitensensor vorn,
Seitensensor hinten)
70 cm bis 30 cm* (Seitensensor vorn, Seitensensor hinten)
*: Automatische Summer-Stummsc haltfunktion ist aktiviert. (S.323)
Ungefährer Abstand zum Objekt: 30 cm bis 15 cm*1
*1: Automatische Summer-Stummschaltfunktion ist deaktiviert. (S.323)
*2: Die Abstandssegmente blinken langsam.
Multi-InformationsanzeigeHead-up-Display
Multi-InformationsanzeigeHead-up-Display
Multi-InformationsanzeigeHead-up-Display
Multi-Informationsanzeige*2Head-up-Display

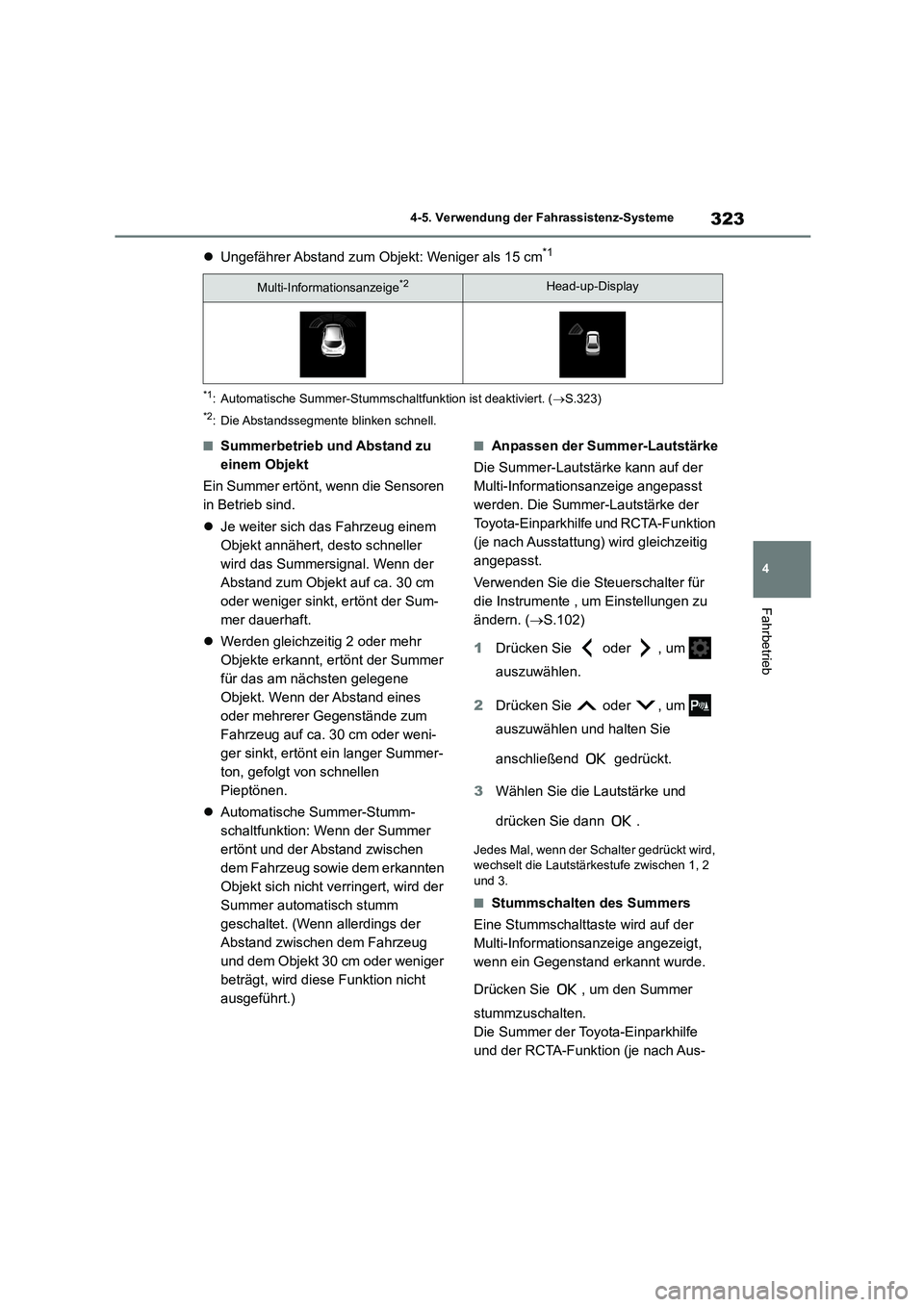

323
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
 Ungefährer Abstand zum Objekt: Weniger als 15 cm*1
*1: Automatische Summer-Stummschaltfunktion ist deaktiviert. (S.323)
*2: Die Abstandssegmente blinken schnell.
■Summerbetrieb und Abstand zu
einem Objekt
Ein Summer ertönt, wenn die Sensoren
in Betrieb sind.
 Je weiter sich das Fahrzeug einem
Objekt annähert, desto schneller
wird das Summersignal. Wenn der
Abstand zum Objekt auf ca. 30 cm
oder weniger sinkt, ertönt der Sum-
mer dauerhaft.
 Werden gleichzeitig 2 oder mehr
Objekte erkannt, ertönt der Summer
für das am nächsten gelegene
Objekt. Wenn der Abstand eines
oder mehrerer Gegenstände zum
Fahrzeug auf ca. 30 cm oder weni-
ger sinkt, ertönt ein langer Summer-
ton, gefolgt von schnellen
Pieptönen.
 Automatische Summer-Stumm-
schaltfunktion: Wenn der Summer
ertönt und der Abstand zwischen
dem Fahrzeug sowie dem erkannten
Objekt sich nicht ve rringert, wird der
Summer automatisch stumm
geschaltet. (Wenn allerdings der
Abstand zwischen dem Fahrzeug
und dem Objekt 30 cm oder weniger
beträgt, wird diese Funktion nicht
ausgeführt.)
■Anpassen der Summer-Lautstärke
Die Summer-Lautstärke kann auf der
Multi-Informationsanzeige angepasst
werden. Die Summer-Lautstärke der
Toyota-Einparkhilfe und RCTA-Funktion
(je nach Ausstattung) wird gleichzeitig
angepasst.
Verwenden Sie die Steuerschalter für
die Instrumente , um Einstellungen zu
ändern. ( S.102)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
auszuwählen und halten Sie
anschließend gedrückt.
3 Wählen Sie die Lautstärke und
drücken Sie dann .
Jedes Mal, wenn der Schalter gedrückt wird,
wechselt die Lautstärkestufe zwischen 1, 2
und 3.
■Stummschalten des Summers
Eine Stummschalttaste wird auf der
Multi-Informationsanzeige angezeigt,
wenn ein Gegenstand erkannt wurde.
Drücken Sie , um den Summer
stummzuschalten.
Die Summer der Toyota-Einparkhilfe
und der RCTA-Funktion (je nach Aus-
Multi-Informationsanzeige*2Head-up-Display

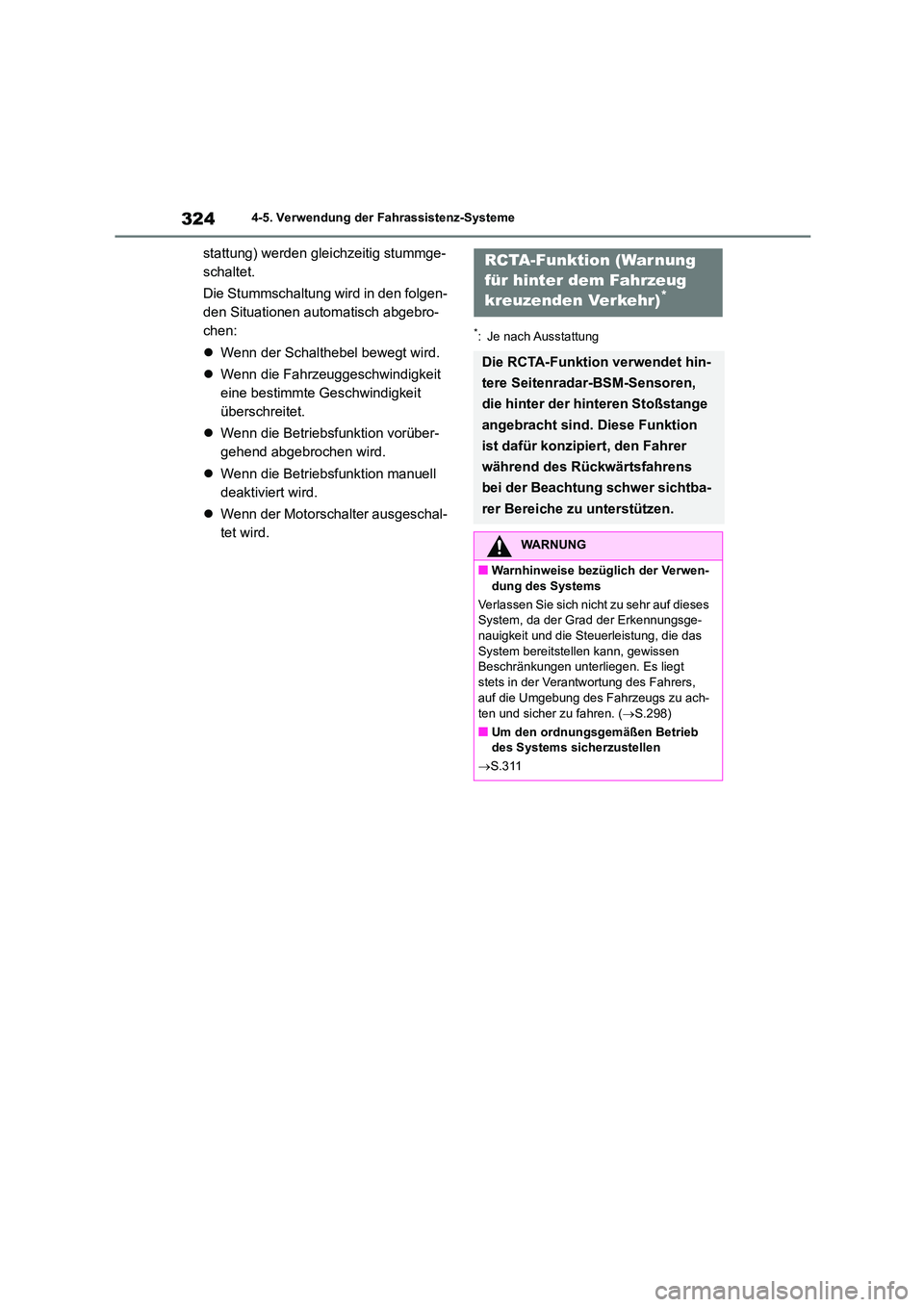

3244-5. Verwendung der Fahrassistenz-Systeme
stattung) werden gleichzeitig stummge-
schaltet.
Die Stummschaltung wird in den folgen-
den Situationen automatisch abgebro-
chen:
 Wenn der Schalthebel bewegt wird.
 Wenn die Fahrzeuggeschwindigkeit
eine bestimmte Geschwindigkeit
überschreitet.
 Wenn die Betriebsfunktion vorüber-
gehend abgebrochen wird.
 Wenn die Betriebsfunktion manuell
deaktiviert wird.
 Wenn der Motorschalter ausgeschal-
tet wird.
*: Je nach Ausstattung
RCTA-Funktion (War nung
für hinter dem Fahrzeug
kreuzenden Verkehr)*
Die RCTA-Funktion verwendet hin-
tere Seitenradar-BSM-Sensoren,
die hinter der hinteren Stoßstange
angebracht sind. Diese Funktion
ist dafür konzipiert, den Fahrer
während des Rückwärtsfahrens
bei der Beachtung schwer sichtba-
rer Bereiche zu unterstützen.
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Verlassen Sie sich nicht zu sehr auf dieses System, da der Grad der Erkennungsge-
nauigkeit und die Steuerleistung, die das
System bereitstell en kann, gewissen Beschränkungen unterliegen. Es liegt
stets in der Verantwortung des Fahrers,
auf die Umgebung des Fahrzeugs zu ach-
ten und sicher zu fahren. ( S.298)
■Um den ordnungsgemäßen Betrieb des Systems sicherzustellen
 S.311

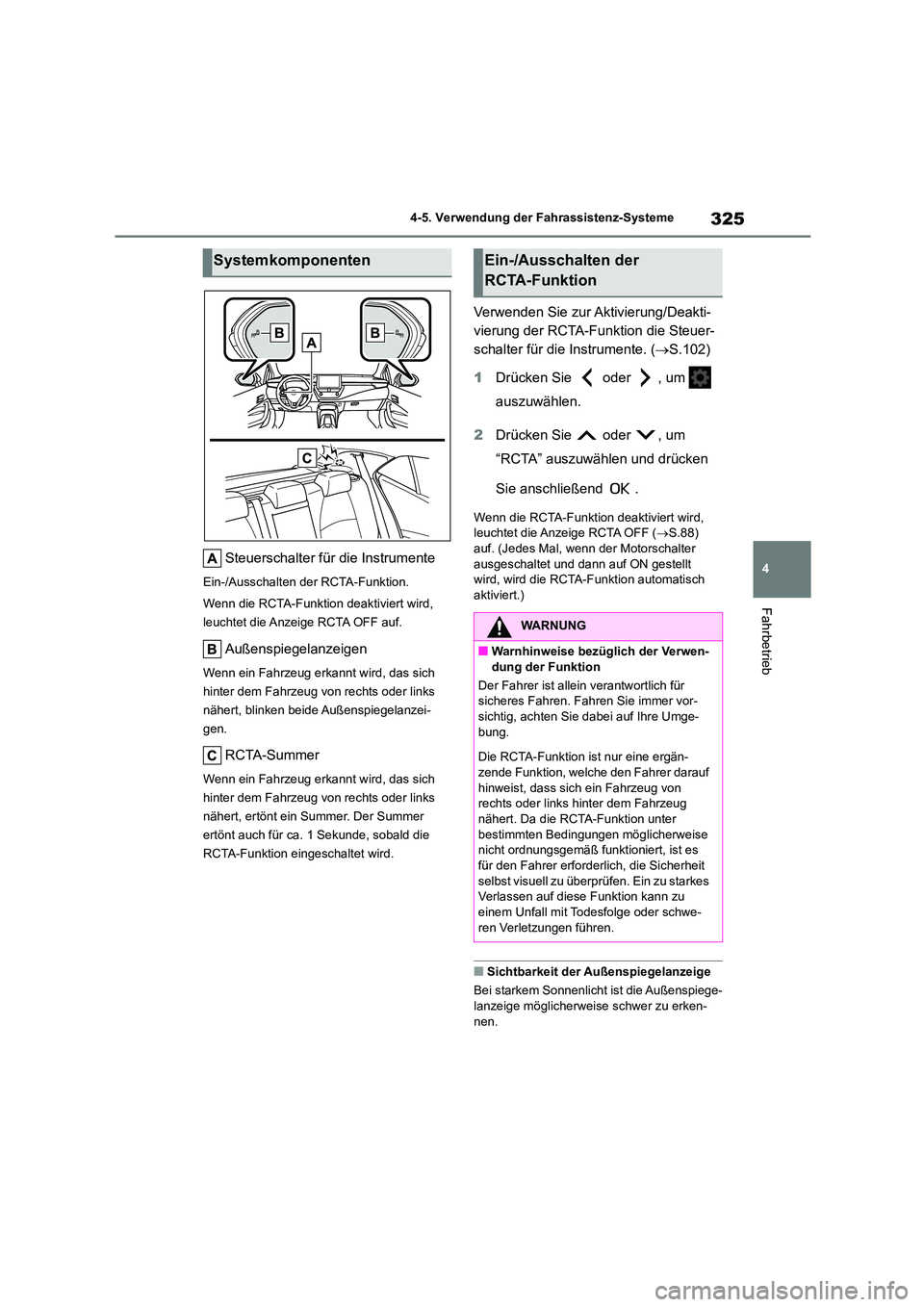

325
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Steuerschalter für die Instrumente
Ein-/Ausschalten der RCTA-Funktion.
Wenn die RCTA-Funktion deaktiviert wird,
leuchtet die Anzeige RCTA OFF auf.
Außenspiegelanzeigen
Wenn ein Fahrzeug erkannt wird, das sich
hinter dem Fahrzeug von rechts oder links
nähert, blinken beide Außenspiegelanzei-
gen.
RCTA-Summer
Wenn ein Fahrzeug erkannt wird, das sich
hinter dem Fahrzeug von rechts oder links
nähert, ertönt ein Summer. Der Summer
ertönt auch für ca. 1 Sekunde, sobald die
RCTA-Funktion eingeschaltet wird.
Verwenden Sie zur Aktivierung/Deakti-
vierung der RCTA-Funktion die Steuer-
schalter für die Instrumente. ( S.102)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
“RCTA” auszuwählen und drücken
Sie anschließend .
Wenn die RCTA-Funktion deaktiviert wird, leuchtet die Anzeige RCTA OFF ( S.88)
auf. (Jedes Mal, wenn der Motorschalter
ausgeschaltet und dann auf ON gestellt wird, wird die RCTA-Funktion automatisch
aktiviert.)
■Sichtbarkeit der Außenspiegelanzeige
Bei starkem Sonnenlicht ist die Außenspiege- lanzeige möglicherweise schwer zu erken-
nen.
SystemkomponentenEin-/Ausschalten der
RCTA-Funktion
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung der Funktion
Der Fahrer ist allein verantwortlich für sicheres Fahren. Fahren Sie immer vor-
sichtig, achten Sie dabei auf Ihre Umge-
bung.
Die RCTA-Funktion ist nur eine ergän-
zende Funktion, welche den Fahrer darauf
hinweist, dass sich ein Fahrzeug von rechts oder links hinter dem Fahrzeug
nähert. Da die RCTA-Funktion unter
bestimmten Bedingungen möglicherweise nicht ordnungsgemäß funktioniert, ist es
für den Fahrer erforderlich, die Sicherheit
selbst visuell zu überprüfen. Ein zu starkes Verlassen auf diese Funktion kann zu
einem Unfall mit Todesfolge oder schwe-
ren Verletzungen führen.

3264-5. Verwendung der Fahrassistenz-Systeme

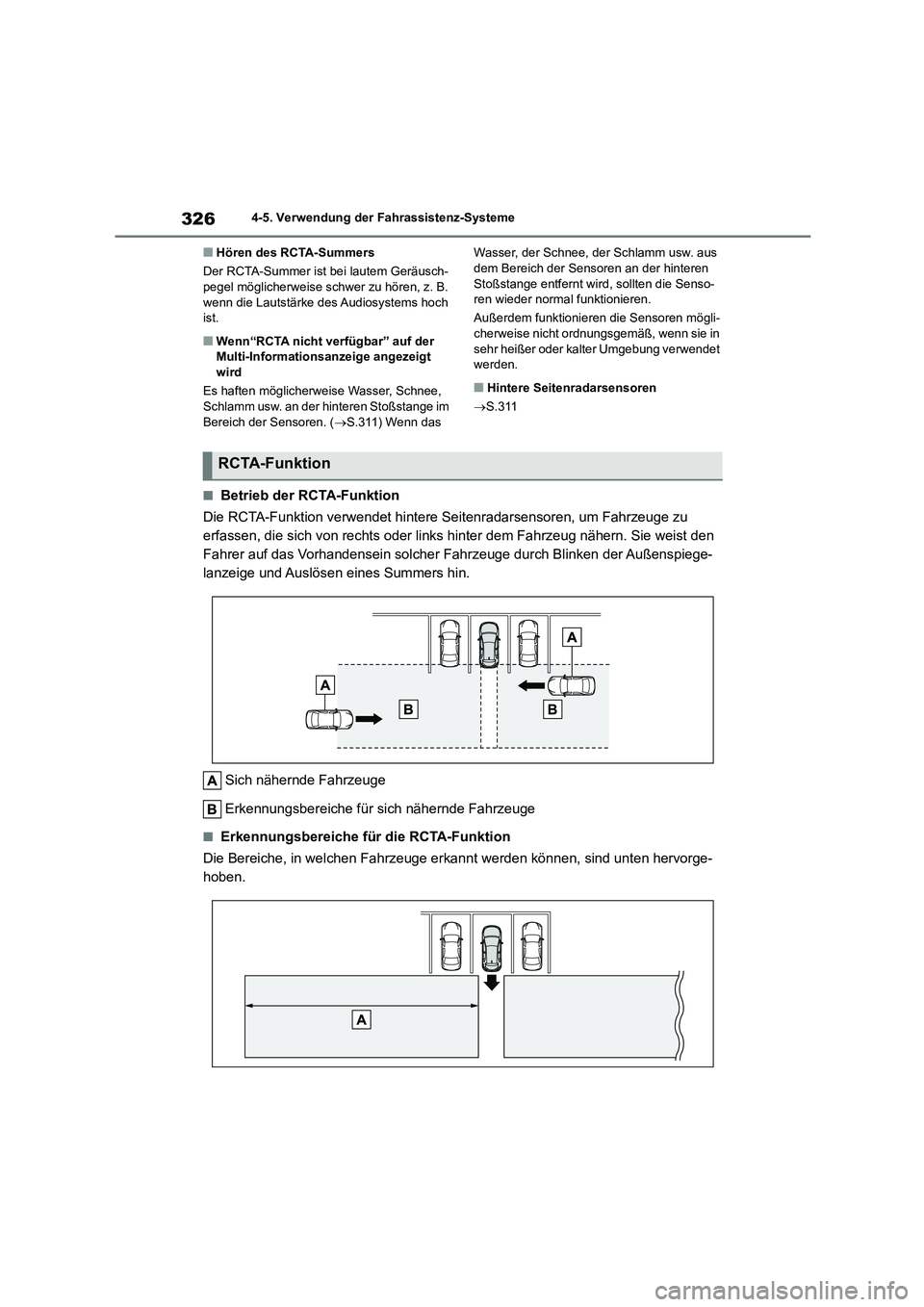

■Hören des RCTA-Summers
Der RCTA-Summer ist bei lautem Geräusch- pegel möglicherweise schwer zu hören, z. B.
wenn die Lautstärke des Audiosystems hoch
ist.
■Wenn“RCTA nicht verfügbar” auf der Multi-Informations anzeige angezeigt
wird
Es haften möglicherweise Wasser, Schnee,
Schlamm usw. an der hinteren Stoßstange im
Bereich der Sensoren. ( S.311) Wenn das
Wasser, der Schnee, der Schlamm usw. aus dem Bereich der Sensoren an der hinteren
Stoßstange entfernt wird, sollten die Senso-
ren wieder normal funktionieren.
Außerdem funktionieren die Sensoren mögli- cherweise nicht ordnungsgemäß, wenn sie in
sehr heißer oder kalter Umgebung verwendet
werden.
■Hintere Seitenradarsensoren
 S.311
■Betrieb der RCTA-Funktion
Die RCTA-Funktion verwendet hintere Seitenradarsensoren, um Fahrzeuge zu
erfassen, die sich von rechts oder links hinter dem Fahrzeug nähern. Sie weist den
Fahrer auf das Vorhandensein solcher Fahrzeuge durch Blinken der Außenspiege-
lanzeige und Auslösen eines Summers hin.
Sich nähernde Fahrzeuge
Erkennungsbereiche für sich nähernde Fahrzeuge
■Erkennungsbereiche für die RCTA-Funktion
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervorge-
hoben.
RCTA-Funktion

327
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

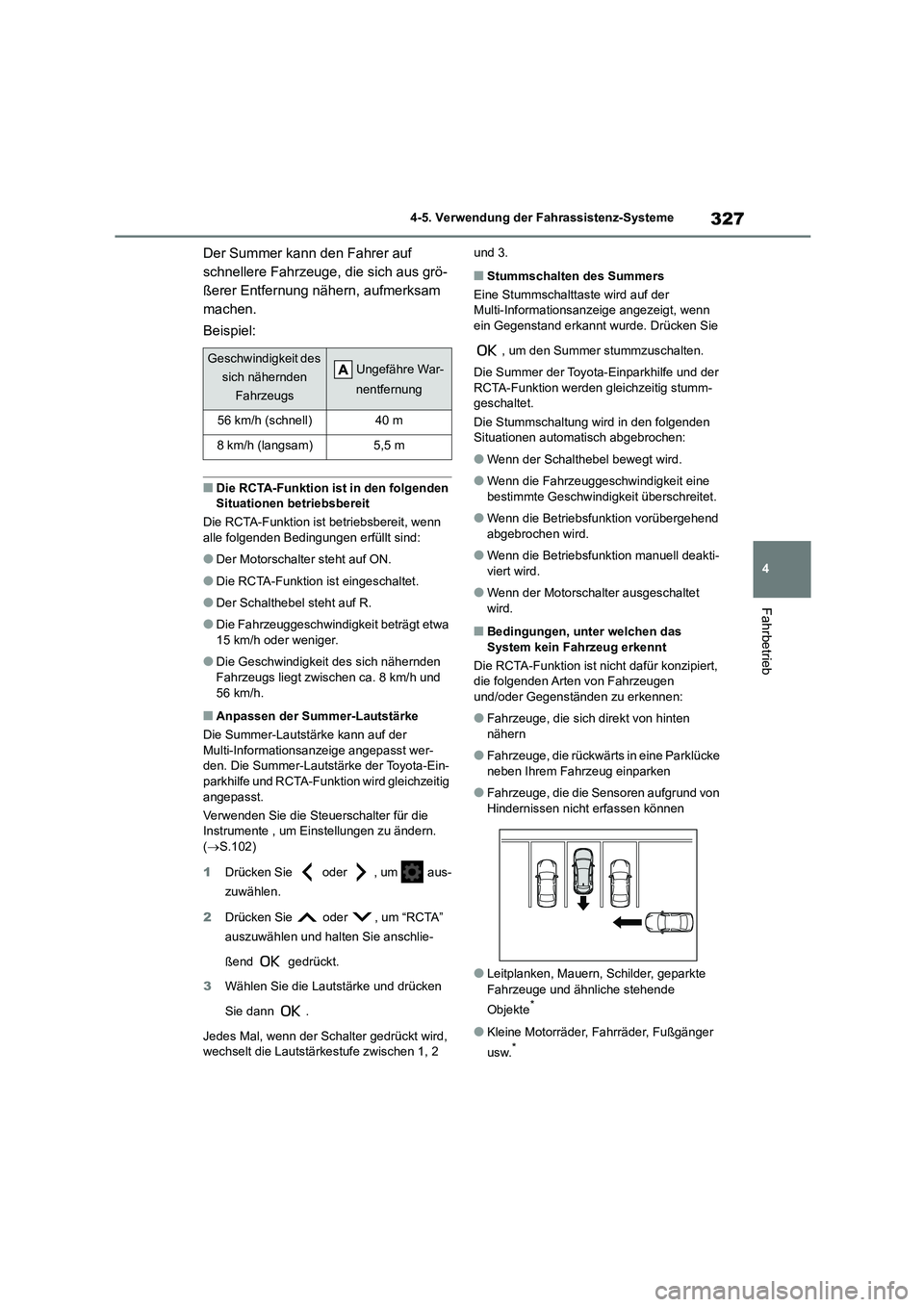

Der Summer kann den Fahrer auf
schnellere Fahrzeuge, die sich aus grö-
ßerer Entfernung nähern, aufmerksam
machen.
Beispiel:
■Die RCTA-Funktion ist in den folgenden
Situationen betriebsbereit
Die RCTA-Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind:
●Der Motorschalter steht auf ON.
●Die RCTA-Funktion ist eingeschaltet.
●Der Schalthebel steht auf R.
●Die Fahrzeuggeschwindigkeit beträgt etwa 15 km/h oder weniger.
●Die Geschwindigkeit des sich nähernden Fahrzeugs liegt zwischen ca. 8 km/h und
56 km/h.
■Anpassen der Summer-Lautstärke
Die Summer-Lautstärke kann auf der
Multi-Informationsanzeige angepasst wer- den. Die Summer-Lautstärke der Toyota-Ein-
parkhilfe und RCTA-Funktion wird gleichzeitig
angepasst.
Verwenden Sie die Steuerschalter für die Instrumente , um Einstellungen zu ändern.
( S.102)
1 Drücken Sie oder , um aus-
zuwählen.
2 Drücken Sie oder , um “RCTA”
auszuwählen und halten Sie anschlie-
ßend gedrückt.
3 Wählen Sie die Lautstärke und drücken
Sie dann .
Jedes Mal, wenn der Schalter gedrückt wird, wechselt die Lautstärkestufe zwischen 1, 2
und 3.
■Stummschalten des Summers
Eine Stummschalttaste wird auf der Multi-Informationsanzeige angezeigt, wenn
ein Gegenstand erkannt wurde. Drücken Sie
, um den Summer stummzuschalten.
Die Summer der Toyota-Einparkhilfe und der
RCTA-Funktion werden gleichzeitig stumm- geschaltet.
Die Stummschaltung wird in den folgenden Situationen automatisch abgebrochen:
●Wenn der Schalthebel bewegt wird.
●Wenn die Fahrzeuggeschwindigkeit eine
bestimmte Geschwindigkeit überschreitet.
●Wenn die Betriebsfunktion vorübergehend
abgebrochen wird.
●Wenn die Betriebsfunktion manuell deakti-
viert wird.
●Wenn der Motorschalter ausgeschaltet
wird.
■Bedingungen, unter welchen das System kein Fahrzeug erkennt
Die RCTA-Funktion ist nicht dafür konzipiert,
die folgenden Arten von Fahrzeugen
und/oder Gegenständen zu erkennen:
●Fahrzeuge, die sich direkt von hinten
nähern
●Fahrzeuge, die rückwärts in eine Parklücke
neben Ihrem Fahrzeug einparken
●Fahrzeuge, die die Sensoren aufgrund von
Hindernissen nicht erfassen können
●Leitplanken, Mauern, Schilder, geparkte
Fahrzeuge und ähnliche stehende
Objekte*
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
Geschwindigkeit des
sich nähernden
Fahrzeugs
Ungefähre War-
nentfernung
56 km/h (schnell)40 m
8 km/h (langsam)5,5 m

3284-5. Verwendung der Fahrassistenz-Systeme

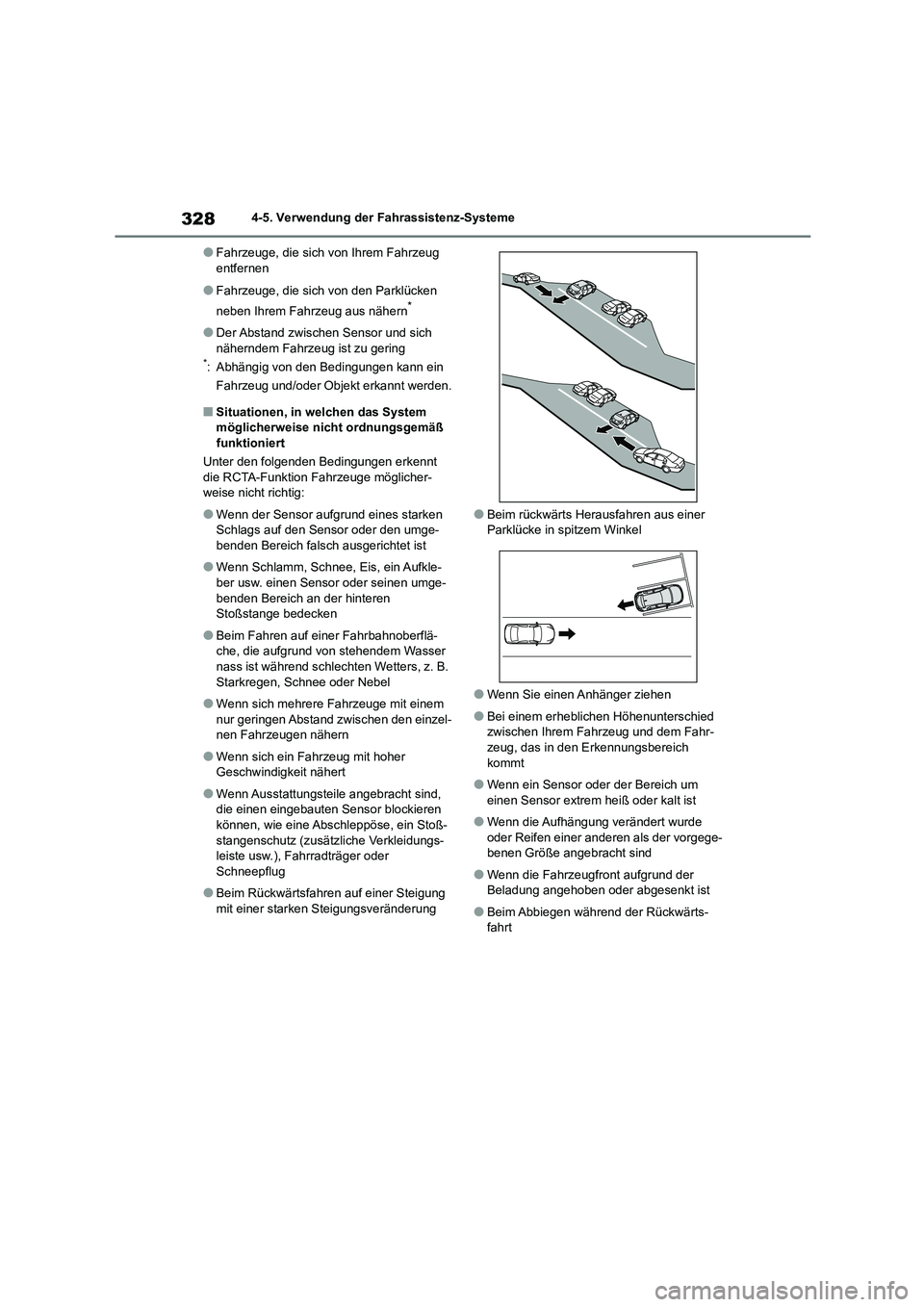

●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
●Fahrzeuge, die sich von den Parklücken
neben Ihrem Fahrzeug aus nähern*
●Der Abstand zwischen Sensor und sich
näherndem Fahrzeug ist zu gering*: Abhängig von den Bedingungen kann ein
Fahrzeug und/oder Objekt erkannt werden.
■Situationen, in welchen das System
möglicherweise nicht ordnungsgemäß
funktioniert
Unter den folgenden Bedingungen erkennt die RCTA-Funktion Fahrzeuge möglicher-
weise nicht richtig:
●Wenn der Sensor aufgrund eines starken
Schlags auf den Sensor oder den umge-
benden Bereich falsch ausgerichtet ist
●Wenn Schlamm, Schnee, Eis, ein Aufkle-
ber usw. einen Sensor oder seinen umge- benden Bereich an der hinteren
Stoßstange bedecken
●Beim Fahren auf einer Fahrbahnoberflä-
che, die aufgrund von stehendem Wasser
nass ist während schlechten Wetters, z. B. Starkregen, Schnee oder Nebel
●Wenn sich mehrere Fahrzeuge mit einem nur geringen Abstand zwischen den einzel-
nen Fahrzeugen nähern
●Wenn sich ein Fahrzeug mit hoher
Geschwindigkeit nähert
●Wenn Ausstattungsteile angebracht sind,
die einen eingebauten Sensor blockieren
können, wie eine Abschleppöse, ein Stoß- stangenschutz (zusätzl iche Verkleidungs-
leiste usw.), Fahrradträger oder
Schneepflug
●Beim Rückwärtsfahren auf einer Steigung
mit einer starken Steigungsveränderung
●Beim rückwärts Herausfahren aus einer
Parklücke in spitzem Winkel
●Wenn Sie einen Anhänger ziehen
●Bei einem erheblichen Höhenunterschied
zwischen Ihrem Fahrzeug und dem Fahr- zeug, das in den Erkennungsbereich
kommt
●Wenn ein Sensor oder der Bereich um
einen Sensor extrem heiß oder kalt ist
●Wenn die Aufhängung verändert wurde
oder Reifen einer anderen als der vorgege-
benen Größe angebracht sind
●Wenn die Fahrzeugfront aufgrund der
Beladung angehoben oder abgesenkt ist
●Beim Abbiegen während der Rückwärts-
fahrt
