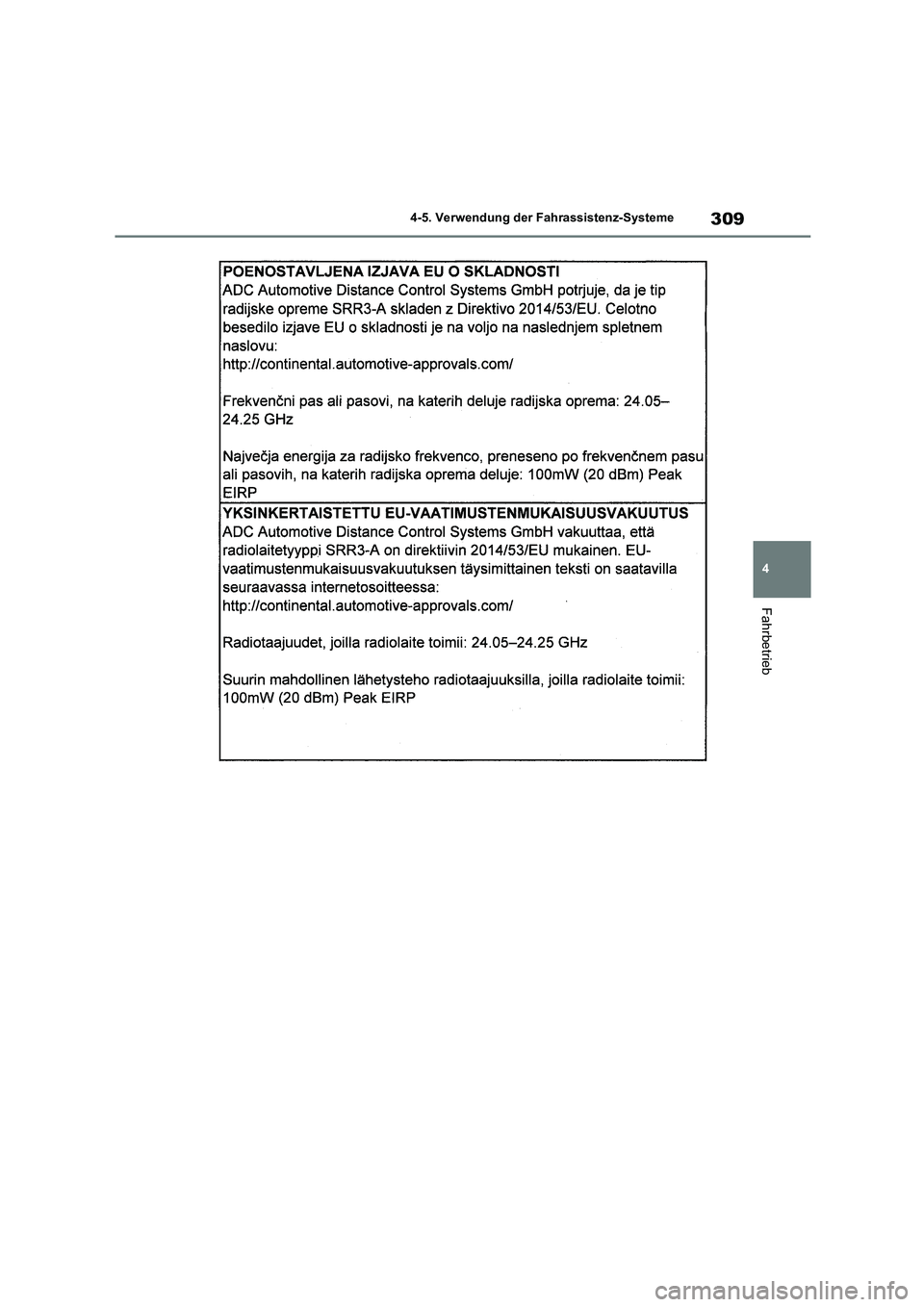

4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

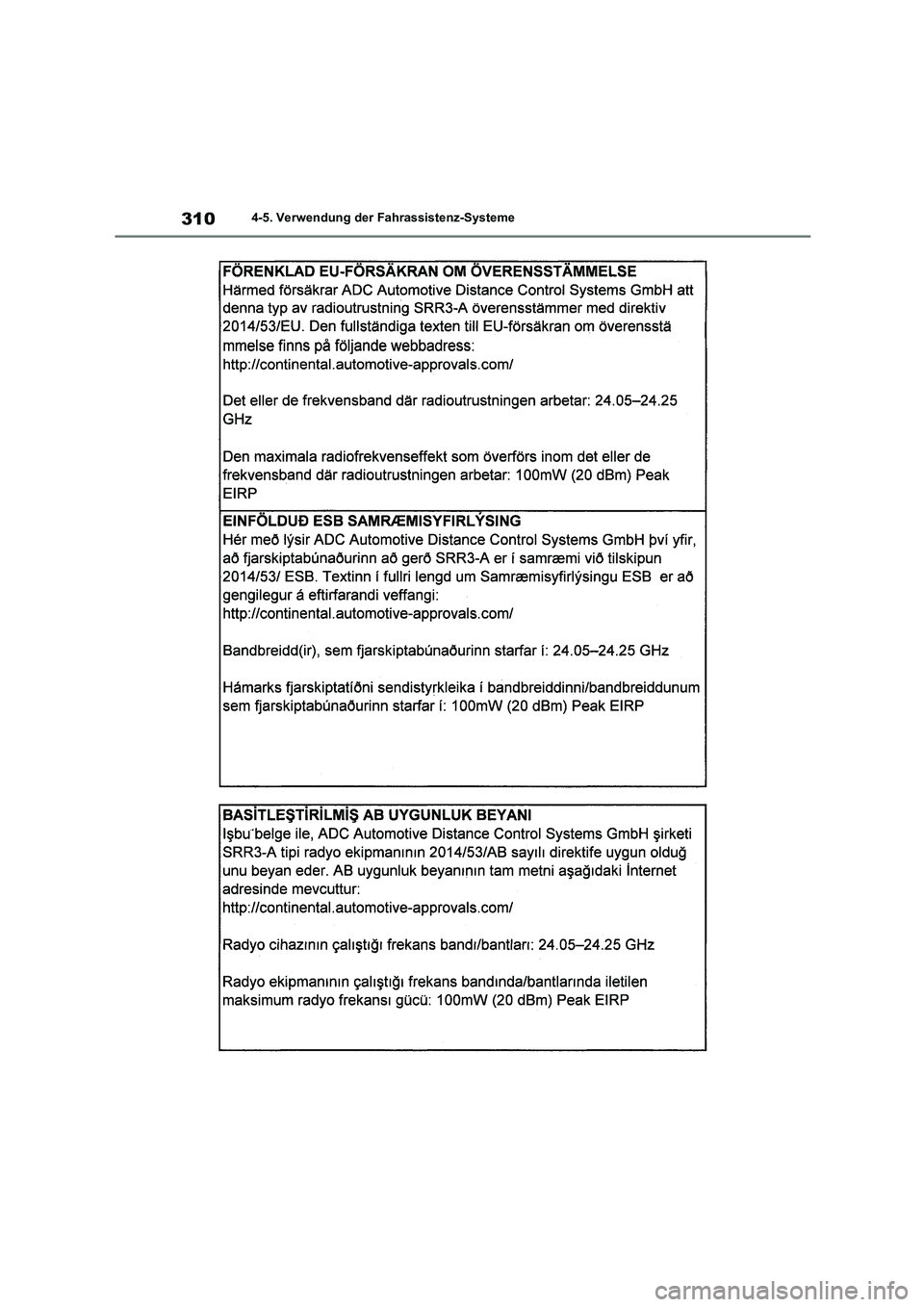

3104-5. Verwendung der Fahrassistenz-Systeme

311
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Verwenden Sie die Steuerschalter für
die Instrumente, um die Funktion
ein-/auszuschalten.
1 Drücken Sie oder , um
auszuwählen.

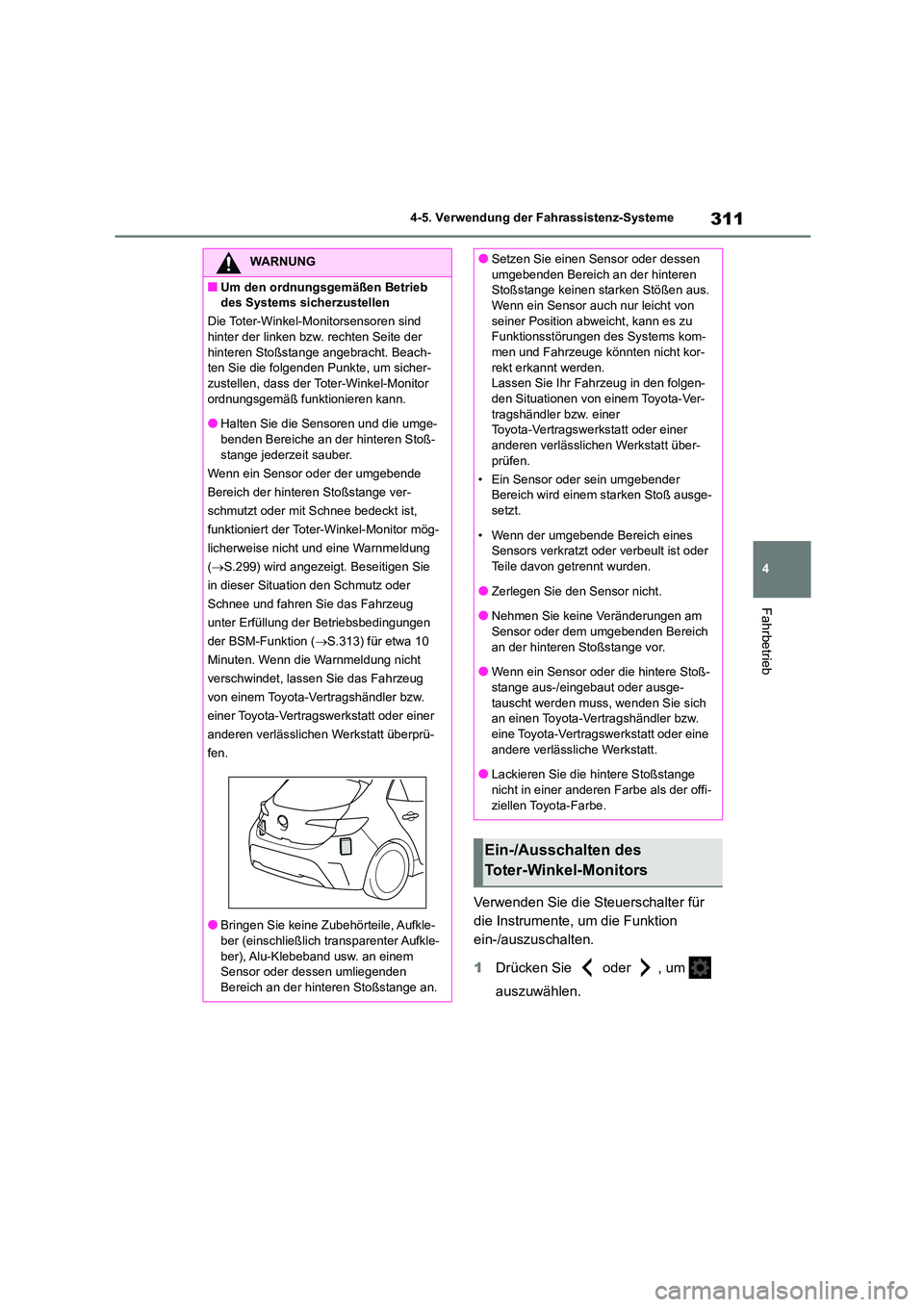

WARNUNG
■Um den ordnungsgemäßen Betrieb
des Systems sicherzustellen
Die Toter-Winkel-M onitorsensoren sind
hinter der linken bzw. rechten Seite der hinteren Stoßstange angebracht. Beach-
ten Sie die folgenden Punkte, um sicher-
zustellen, dass der Toter-Winkel-Monitor ordnungsgemäß funktionieren kann.
●Halten Sie die Sensoren und die umge-
benden Bereiche an der hinteren Stoß- stange jederzeit sauber.
Wenn ein Sensor oder der umgebende
Bereich der hinteren Stoßstange ver-
schmutzt oder mit Schnee bedeckt ist,
funktioniert der Toter-Winkel-Monitor mög-
licherweise nicht und eine Warnmeldung
( S.299) wird angezeigt. Beseitigen Sie
in dieser Situation den Schmutz oder
Schnee und fahren Sie das Fahrzeug
unter Erfüllung der Betriebsbedingungen
der BSM-Funktion ( S.313) für etwa 10
Minuten. Wenn die Warnmeldung nicht
verschwindet, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
●Bringen Sie keine Zubehörteile, Aufkle-
ber (einschließlich transparenter Aufkle-
ber), Alu-Klebeband usw. an einem Sensor oder dessen umliegenden
Bereich an der hinteren Stoßstange an.
●Setzen Sie einen Sensor oder dessen
umgebenden Bereich an der hinteren
Stoßstange keinen starken Stößen aus. Wenn ein Sensor auch nur leicht von
seiner Position abweicht, kann es zu
Funktionsstörungen des Systems kom- men und Fahrzeuge könnten nicht kor-
rekt erkannt werden.
Lassen Sie Ihr Fahrzeug in den folgen- den Situationen von einem Toyota-Ver-
tragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt über- prüfen.
• Ein Sensor oder sein umgebender
Bereich wird einem starken Stoß ausge-
setzt.
• Wenn der umgebende Bereich eines
Sensors verkratzt oder verbeult ist oder
Teile davon getrennt wurden.
●Zerlegen Sie den Sensor nicht.
●Nehmen Sie keine Veränderungen am
Sensor oder dem umgebenden Bereich an der hinteren Stoßstange vor.
●Wenn ein Sensor oder die hintere Stoß-
stange aus-/eingebaut oder ausge- tauscht werden muss, wenden Sie sich
an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
●Lackieren Sie die hintere Stoßstange
nicht in einer anderen Farbe als der offi- ziellen Toyota-Farbe.
Ein-/Ausschalten des
Toter-Winkel-Monitors

3124-5. Verwendung der Fahrassistenz-Systeme
2Drücken Sie oder , um
auszuwählen und drücken Sie
anschließend .

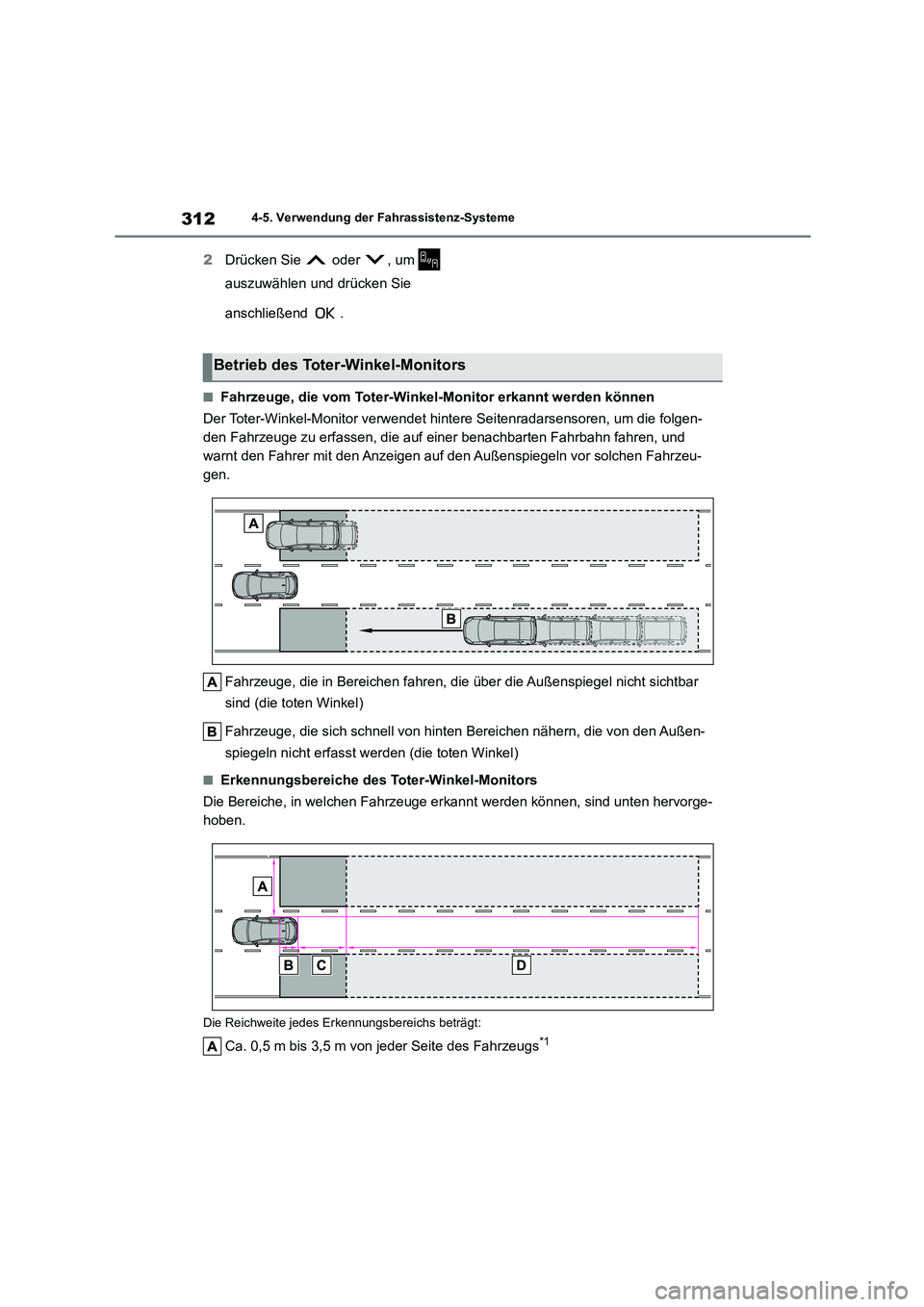

■Fahrzeuge, die vom Toter-Winkel-Monitor erkannt werden können
Der Toter-Winkel-Monitor verwendet hintere Seitenradarsensoren, um die folgen-
den Fahrzeuge zu erfassen, die auf einer benachbarten Fahrbahn fahren, und
warnt den Fahrer mit den Anzeigen auf den Außenspiegeln vor solchen Fahrzeu-
gen.
Fahrzeuge, die in Bereichen fahren, die über die Außenspiegel nicht sichtbar
sind (die toten Winkel)
Fahrzeuge, die sich schnell von hinten Bereichen nähern, die von den Außen-
spiegeln nicht erfasst werden (die toten Winkel)
■Erkennungsbereiche des Toter-Winkel-Monitors
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervorge-
hoben.
Die Reichweite jedes Erkennungsbereichs beträgt:
Ca. 0,5 m bis 3,5 m von jeder Seite des Fahrzeugs*1
Betrieb des Toter-Winkel-Monitors

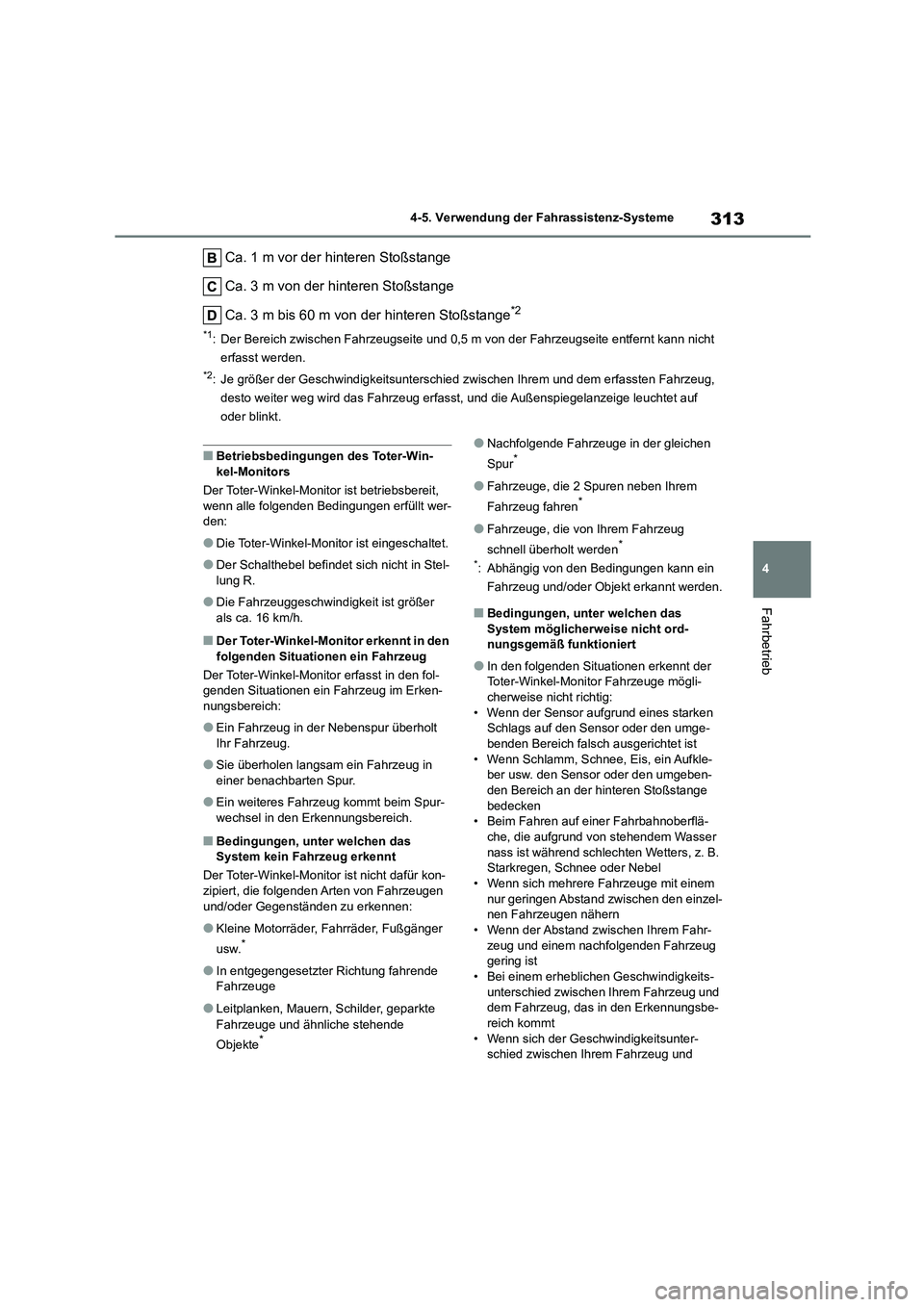

313
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Ca. 1 m vor der hinteren Stoßstange
Ca. 3 m von der hinteren Stoßstange
Ca. 3 m bis 60 m von der hinteren Stoßstange*2
*1: Der Bereich zwischen Fahrzeugseite und 0,5 m von der Fahrzeugseite entfernt kann nicht
erfasst werden.
*2: Je größer der Geschwindigkeitsunterschied zwischen Ihrem und dem erfassten Fahrzeug,
desto weiter weg wird das Fahrzeug erfass t, und die Außenspiegelanzeige leuchtet auf
oder blinkt.
■Betriebsbedingungen des Toter-Win-
kel-Monitors
Der Toter-Winkel-Monitor ist betriebsbereit,
wenn alle folgenden Bedingungen erfüllt wer- den:
●Die Toter-Winkel-Moni tor ist eingeschaltet.
●Der Schalthebel befindet sich nicht in Stel-
lung R.
●Die Fahrzeuggeschwindigkeit ist größer
als ca. 16 km/h.
■Der Toter-Winkel-Monitor erkennt in den folgenden Situationen ein Fahrzeug
Der Toter-Winkel-Monitor erfasst in den fol-
genden Situationen ein Fahrzeug im Erken-
nungsbereich:
●Ein Fahrzeug in der Nebenspur überholt
Ihr Fahrzeug.
●Sie überholen langsam ein Fahrzeug in
einer benachbarten Spur.
●Ein weiteres Fahrzeug kommt beim Spur-
wechsel in den Erkennungsbereich.
■Bedingungen, unter welchen das System kein Fahrzeug erkennt
Der Toter-Winkel-Monitor ist nicht dafür kon-
zipiert, die folgenden Arten von Fahrzeugen
und/oder Gegenständen zu erkennen:
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●In entgegengesetzter Richtung fahrende Fahrzeuge
●Leitplanken, Mauern, Schilder, geparkte
Fahrzeuge und ähnliche stehende
Objekte*
●Nachfolgende Fahrzeuge in der gleichen
Spur*
●Fahrzeuge, die 2 Spuren neben Ihrem
Fahrzeug fahren*
●Fahrzeuge, die von Ihrem Fahrzeug
schnell überholt werden*
*: Abhängig von den Bedingungen kann ein
Fahrzeug und/oder Objekt erkannt werden.
■Bedingungen, unter welchen das
System möglicherweise nicht ord- nungsgemäß funktioniert
●In den folgenden Situationen erkennt der Toter-Winkel-Monitor Fahrzeuge mögli-
cherweise nicht richtig:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den umge-
benden Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, ein Aufkle- ber usw. den Sensor oder den umgeben-
den Bereich an der hinteren Stoßstange
bedecken • Beim Fahren auf einer Fahrbahnoberflä-
che, die aufgrund von stehendem Wasser
nass ist während schlechten Wetters, z. B. Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge mit einem
nur geringen Abstand zwischen den einzel- nen Fahrzeugen nähern
• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einem nachfolgenden Fahrzeug gering ist
• Bei einem erheblichen Geschwindigkeits-
unterschied zwischen Ihrem Fahrzeug und dem Fahrzeug, das in den Erkennungsbe-
reich kommt
• Wenn sich der Geschwindigkeitsunter- schied zwischen Ihrem Fahrzeug und

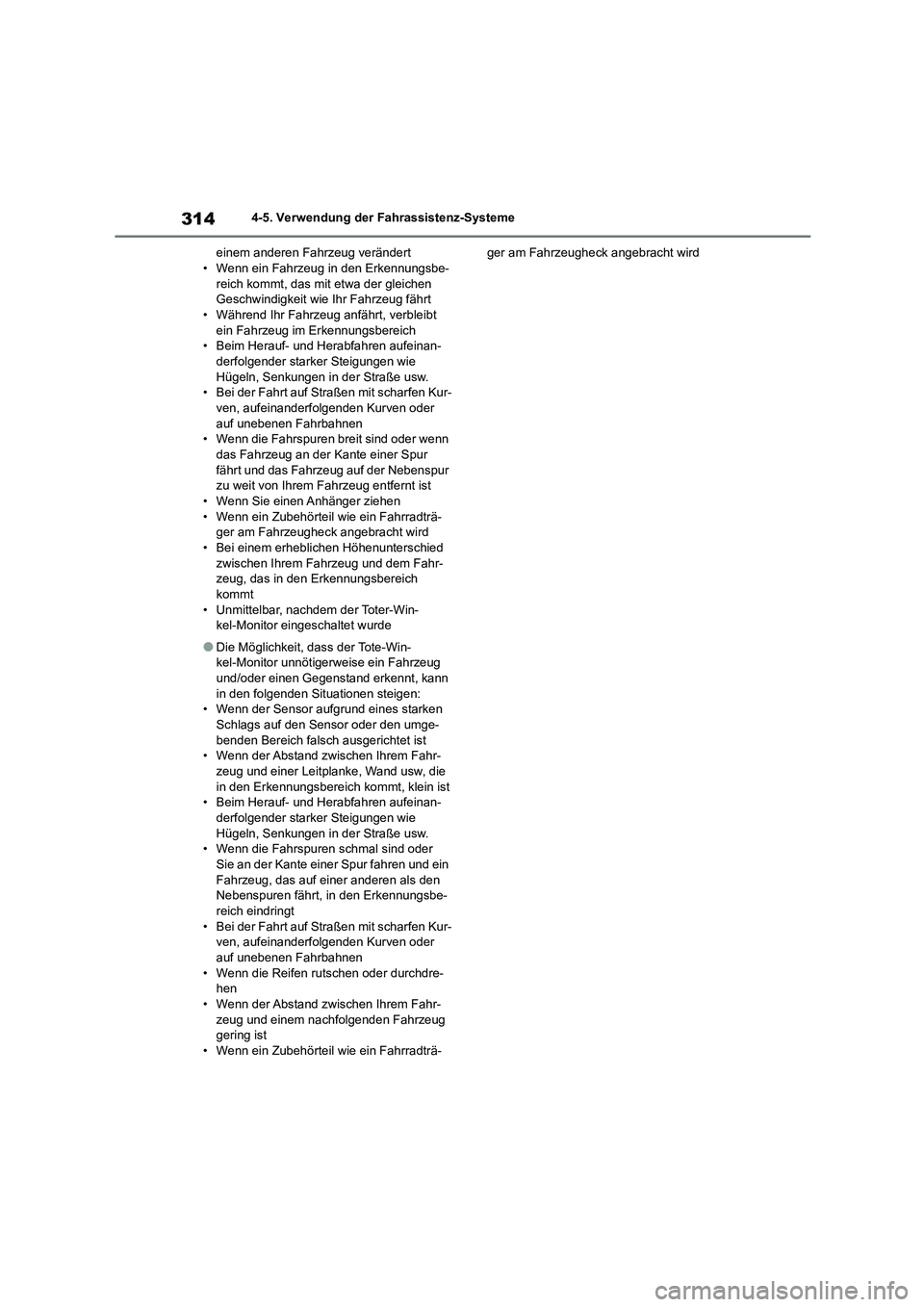

3144-5. Verwendung der Fahrassistenz-Systeme
einem anderen Fahrzeug verändert • Wenn ein Fahrzeug in den Erkennungsbe-
reich kommt, das mit etwa der gleichen
Geschwindigkeit wie Ihr Fahrzeug fährt • Während Ihr Fahrzeug anfährt, verbleibt
ein Fahrzeug im Erkennungsbereich
• Beim Herauf- und Herabfahren aufeinan- derfolgender starker Steigungen wie
Hügeln, Senkungen in der Straße usw.
• Bei der Fahrt auf Straßen mit scharfen Kur- ven, aufeinanderfolgenden Kurven oder
auf unebenen Fahrbahnen
• Wenn die Fahrspuren breit sind oder wenn
das Fahrzeug an der Kante einer Spur fährt und das Fahrzeug auf der Nebenspur
zu weit von Ihrem Fahrzeug entfernt ist
• Wenn Sie einen Anhänger ziehen • Wenn ein Zubehörteil wie ein Fahrradträ-
ger am Fahrzeugheck angebracht wird
• Bei einem erheblichen Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahr-
zeug, das in den Erkennungsbereich
kommt • Unmittelbar, nachdem der Toter-Win-
kel-Monitor eingeschaltet wurde
●Die Möglichkeit, dass der Tote-Win-
kel-Monitor unnötigerweise ein Fahrzeug
und/oder einen Gegenstand erkennt, kann in den folgenden Situationen steigen:
• Wenn der Sensor aufgrund eines starken
Schlags auf den Sensor oder den umge- benden Bereich falsch ausgerichtet ist
• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einer Leitplanke, Wand usw, die in den Erkennungsbereich kommt, klein ist
• Beim Herauf- und Herabfahren aufeinan-
derfolgender starker Steigungen wie Hügeln, Senkungen in der Straße usw.
• Wenn die Fahrspuren schmal sind oder
Sie an der Kante einer Spur fahren und ein Fahrzeug, das auf einer anderen als den
Nebenspuren fährt, in den Erkennungsbe-
reich eindringt • Bei der Fahrt auf Straßen mit scharfen Kur-
ven, aufeinanderfolgenden Kurven oder
auf unebenen Fahrbahnen • Wenn die Reifen rutschen oder durchdre-
hen
• Wenn der Abstand zwischen Ihrem Fahr- zeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein Zubehörteil wie ein Fahrradträ-
ger am Fahrzeugheck angebracht wird

315
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
*: Je nach Ausstattung

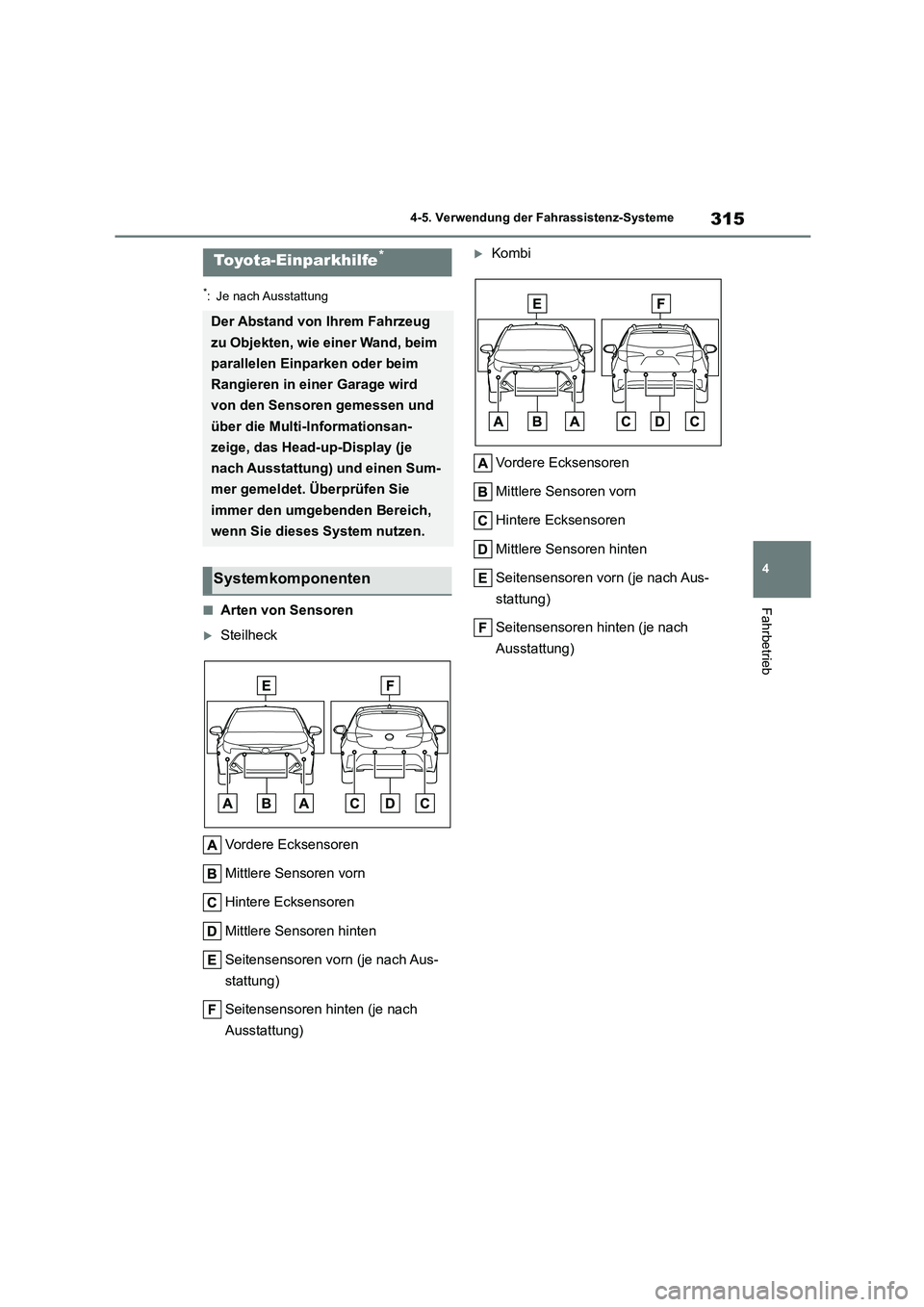

■Arten von Sensoren
Steilheck
Vordere Ecksensoren
Mittlere Sensoren vorn
Hintere Ecksensoren
Mittlere Sensoren hinten
Seitensensoren vorn (je nach Aus-
stattung)
Seitensensoren hinten (je nach
Ausstattung)
Kombi
Vordere Ecksensoren
Mittlere Sensoren vorn
Hintere Ecksensoren
Mittlere Sensoren hinten
Seitensensoren vorn (je nach Aus-
stattung)
Seitensensoren hinten (je nach
Ausstattung)
Toyota-Einparkhilfe*
Der Abstand von Ihrem Fahrzeug
zu Objekten, wie einer Wand, beim
parallelen Einparken oder beim
Rangieren in einer Garage wird
von den Sensoren gemessen und
über die Multi-Informationsan-
zeige, das Head-up-Display (je
nach Ausstattung ) und einen Sum-
mer gemeldet. Überprüfen Sie
immer den umgebenden Bereich,
wenn Sie dieses System nutzen.
Systemkomponenten

3164-5. Verwendung der Fahrassistenz-Systeme

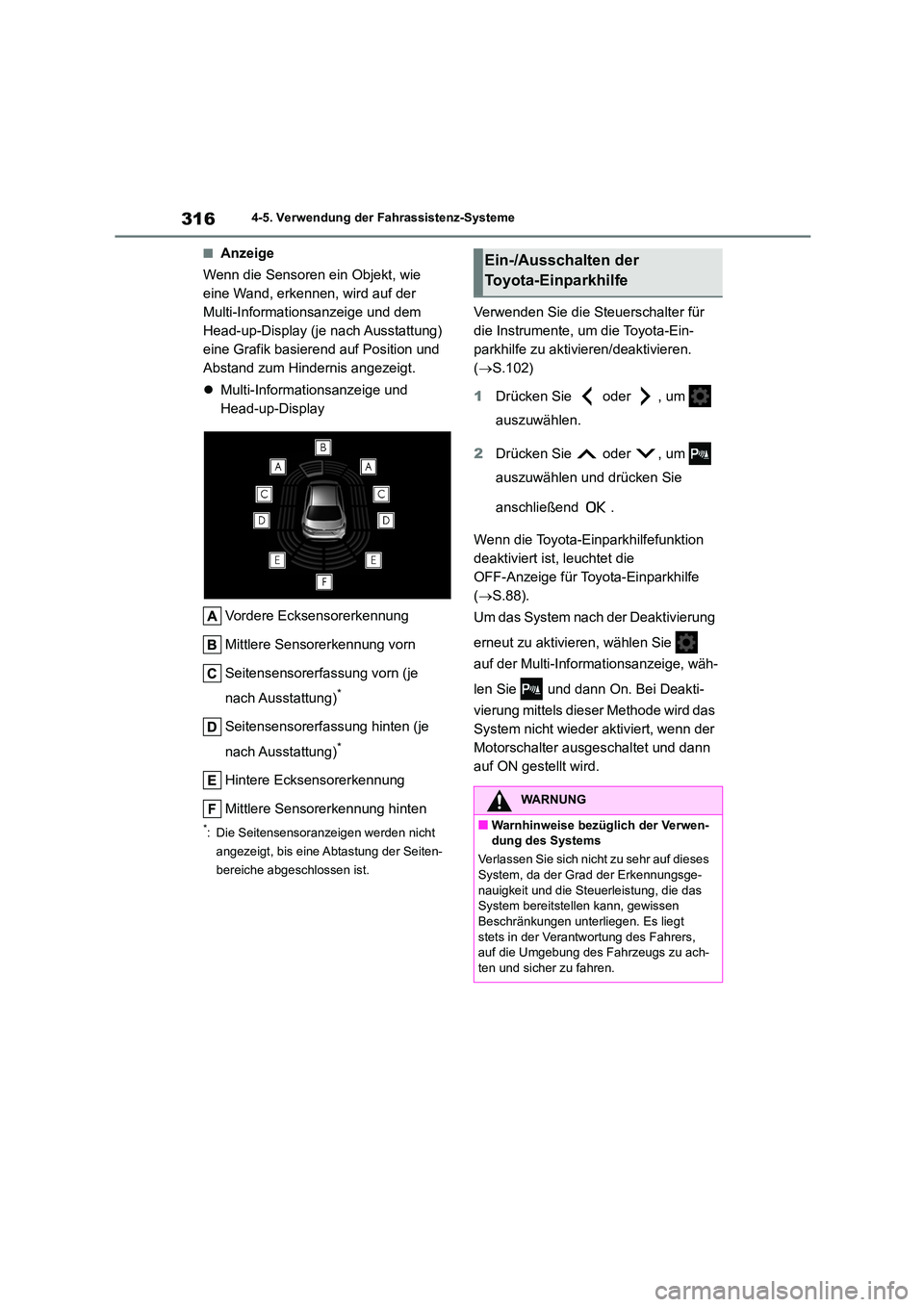

■Anzeige
Wenn die Sensoren ein Objekt, wie
eine Wand, erkennen, wird auf der
Multi-Informationsanzeige und dem
Head-up-Display (je nach Ausstattung)
eine Grafik basierend auf Position und
Abstand zum Hindernis angezeigt.
 Multi-Informationsanzeige und
Head-up-Display
Vordere Ecksensorerkennung
Mittlere Sensorerkennung vorn
Seitensensorerfassung vorn (je
nach Ausstattung)*
Seitensensorerfassung hinten (je
nach Ausstattung)*
Hintere Ecksensorerkennung
Mittlere Sensorerkennung hinten
*: Die Seitensensoranzeigen werden nicht
angezeigt, bis eine Abtastung der Seiten-
bereiche abgeschlossen ist.
Verwenden Sie die Steuerschalter für
die Instrumente, um die Toyota-Ein-
parkhilfe zu aktivieren/deaktivieren.
( S.102)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
auszuwählen und drücken Sie
anschließend .
Wenn die Toyota-Einparkhilfefunktion
deaktiviert ist, leuchtet die
OFF-Anzeige für Toyota-Einparkhilfe
( S.88).
Um das System nach der Deaktivierung
erneut zu aktivieren, wählen Sie
auf der Multi-Informationsanzeige, wäh-
len Sie und dann On. Bei Deakti-
vierung mittels dieser Methode wird das
System nicht wieder aktiviert, wenn der
Motorschalter ausgeschaltet und dann
auf ON gestellt wird.
Ein-/Ausschalten der
Toyota-Einparkhilfe
WARNUNG
■Warnhinweise bezüglich der Verwen- dung des Systems
Verlassen Sie sich nicht zu sehr auf dieses
System, da der Grad der Erkennungsge-
nauigkeit und die Steuerleistung, die das System bereitstell en kann, gewissen
Beschränkungen unterliegen. Es liegt
stets in der Verantwortung des Fahrers, auf die Umgebung des Fahrzeugs zu ach-
ten und sicher zu fahren.

317
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb

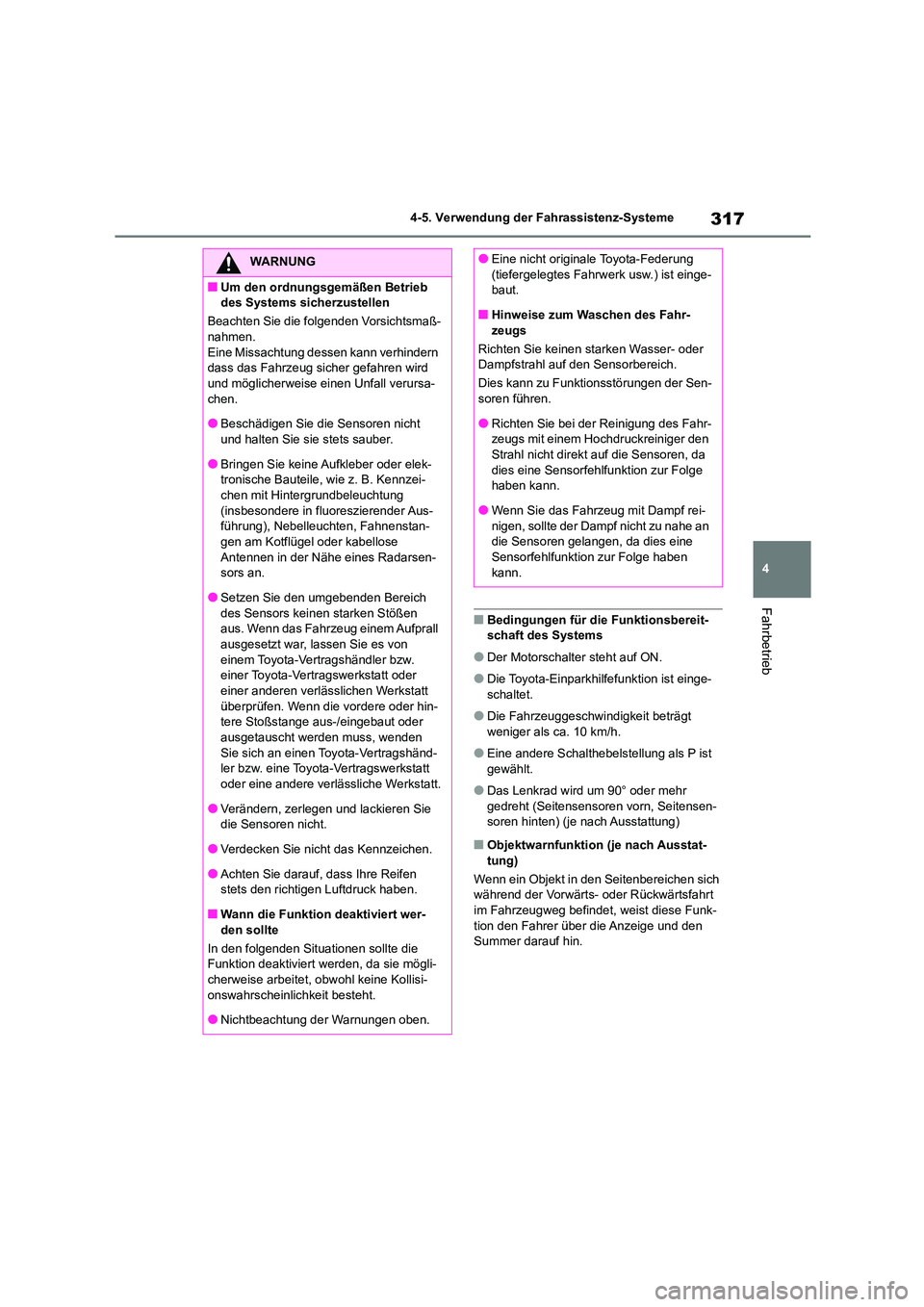

■Bedingungen für die Funktionsbereit- schaft des Systems
●Der Motorschalter steht auf ON.
●Die Toyota-Einparkhilfefunktion ist einge-
schaltet.
●Die Fahrzeuggeschwindigkeit beträgt
weniger als ca. 10 km/h.
●Eine andere Schalthebelst ellung als P ist
gewählt.
●Das Lenkrad wird um 90° oder mehr
gedreht (Seitensensoren vorn, Seitensen- soren hinten) (je nach Ausstattung)
■Objektwarnfunktion (je nach Ausstat-
tung)
Wenn ein Objekt in den Seitenbereichen sich
während der Vorwärts- oder Rückwärtsfahrt im Fahrzeugweg befindet, weist diese Funk-
tion den Fahrer über die Anzeige und den
Summer darauf hin.
WARNUNG
■Um den ordnungsgemäßen Betrieb
des Systems sicherzustellen
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann verhindern
dass das Fahrzeug sicher gefahren wird
und möglicherweise einen Unfall verursa- chen.
●Beschädigen Sie die Sensoren nicht
und halten Sie sie stets sauber.
●Bringen Sie keine Au fkleber oder elek-
tronische Bauteile, wie z. B. Kennzei-
chen mit Hintergrundbeleuchtung (insbesondere in fluoreszierender Aus-
führung), Nebelleuchten, Fahnenstan-
gen am Kotflügel oder kabellose Antennen in der Nähe eines Radarsen-
sors an.
●Setzen Sie den umgebenden Bereich des Sensors keinen starken Stößen
aus. Wenn das Fahrzeug einem Aufprall
ausgesetzt war, lassen Sie es von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
überprüfen. Wenn die vordere oder hin- tere Stoßstange aus-/eingebaut oder
ausgetauscht werden muss, wenden
Sie sich an einen Toyota-Vertragshänd- ler bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werkstatt.
●Verändern, zerlegen und lackieren Sie die Sensoren nicht.
●Verdecken Sie nicht das Kennzeichen.
●Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
■Wann die Funktion deaktiviert wer-
den sollte
In den folgenden Situationen sollte die Funktion deaktiviert werden, da sie mögli-
cherweise arbeitet, obw ohl keine Kollisi-
onswahrscheinlichkeit besteht.
●Nichtbeachtung der Warnungen oben.
●Eine nicht originale Toyota-Federung
(tiefergelegtes Fahrwerk usw.) ist einge-
baut.
■Hinweise zum Waschen des Fahr-
zeugs
Richten Sie keinen starken Wasser- oder
Dampfstrahl auf den Sensorbereich.
Dies kann zu Funktionsstörungen der Sen- soren führen.
●Richten Sie bei der Reinigung des Fahr-
zeugs mit einem Hochdruckreiniger den
Strahl nicht direkt auf die Sensoren, da dies eine Sensorfehlfunktion zur Folge
haben kann.
●Wenn Sie das Fahrzeug mit Dampf rei- nigen, sollte der Dampf nicht zu nahe an
die Sensoren gelangen, da dies eine
Sensorfehlfunktion zur Folge haben kann.

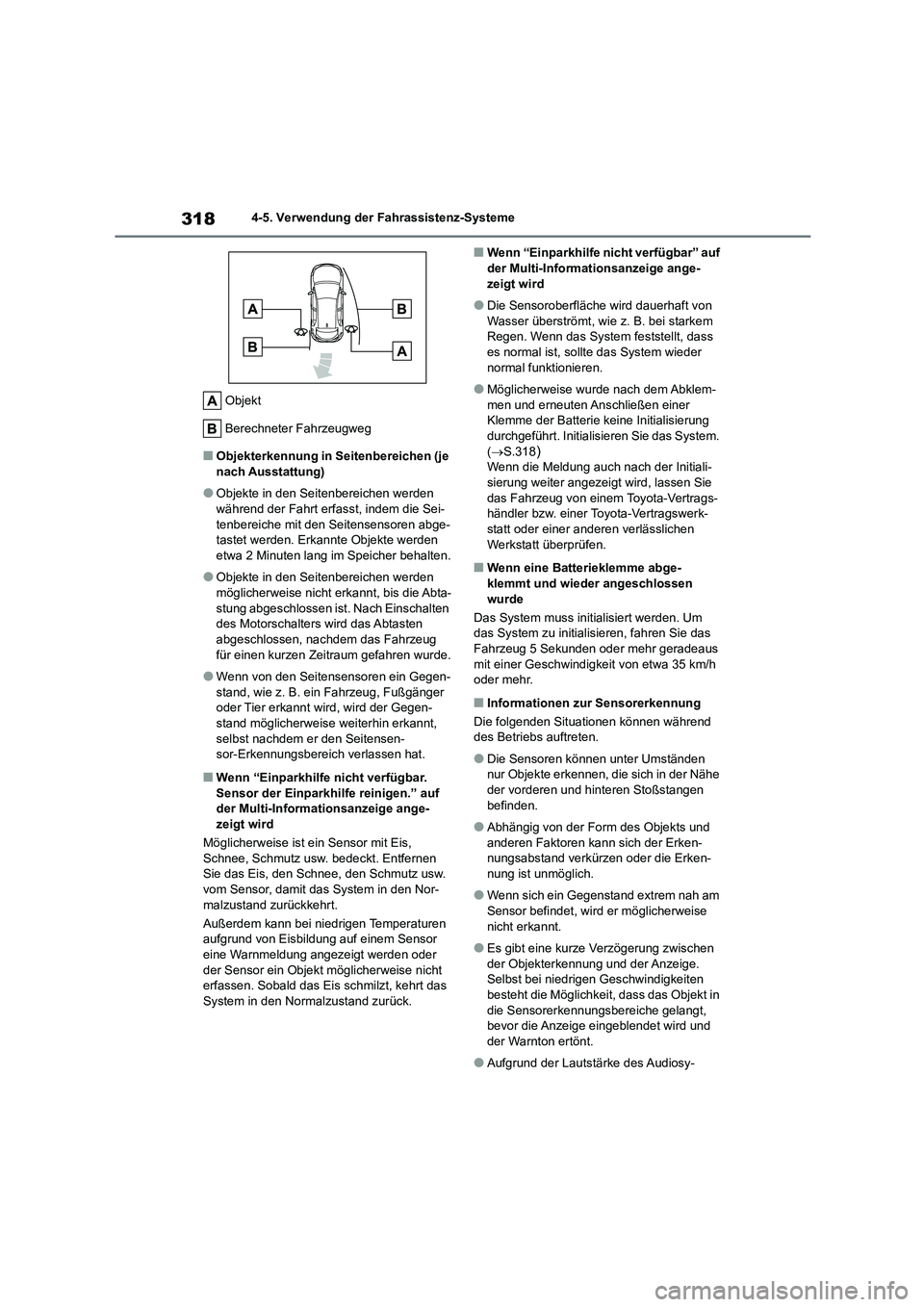

3184-5. Verwendung der Fahrassistenz-Systeme
Objekt
Berechneter Fahrzeugweg
■Objekterkennung in Seitenbereichen (je nach Ausstattung)
●Objekte in den Seitenbereichen werden während der Fahrt erfasst, indem die Sei-
tenbereiche mit den Seitensensoren abge-
tastet werden. Erkannte Objekte werden
etwa 2 Minuten lang im Speicher behalten.
●Objekte in den Seitenbereichen werden
möglicherweise nicht erkannt, bis die Abta- stung abgeschlossen ist. Nach Einschalten
des Motorschalters wird das Abtasten
abgeschlossen, nachdem das Fahrzeug für einen kurzen Zeitraum gefahren wurde.
●Wenn von den Seitensensoren ein Gegen-stand, wie z. B. ein Fahrzeug, Fußgänger
oder Tier erkannt wird, wird der Gegen-
stand möglicherweise weiterhin erkannt, selbst nachdem er den Seitensen-
sor-Erkennungsbereich verlassen hat.
■Wenn “Einparkhilfe nicht verfügbar.
Sensor der Einparkh ilfe reinigen.” auf der Multi-Informat ionsanzeige ange-
zeigt wird
Möglicherweise ist ein Sensor mit Eis,
Schnee, Schmutz usw. bedeckt. Entfernen Sie das Eis, den Schnee, den Schmutz usw.
vom Sensor, damit das System in den Nor-
malzustand zurückkehrt.
Außerdem kann bei niedrigen Temperaturen aufgrund von Eisbildung auf einem Sensor
eine Warnmeldung angezeigt werden oder
der Sensor ein Objekt möglicherweise nicht erfassen. Sobald das Ei s schmilzt, kehrt das
System in den Normalzustand zurück.
■Wenn “Einparkhilfe nicht verfügbar” auf der Multi-Informationsanzeige ange-
zeigt wird
●Die Sensoroberfläche wird dauerhaft von
Wasser überströmt, wie z. B. bei starkem
Regen. Wenn das System feststellt, dass es normal ist, sollte das System wieder
normal funktionieren.
●Möglicherweise wurde nach dem Abklem-
men und erneuten Anschließen einer
Klemme der Batterie keine Initialisierung
durchgeführt. Initialisieren Sie das System. ( S.318)
Wenn die Meldung auch nach der Initiali-
sierung weiter angezeigt wird, lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt überprüfen.
■Wenn eine Batterieklemme abge-
klemmt und wieder angeschlossen
wurde
Das System muss initialisiert werden. Um das System zu initialisieren, fahren Sie das
Fahrzeug 5 Sekunden oder mehr geradeaus
mit einer Geschwindigkeit von etwa 35 km/h oder mehr.
■Informationen zur Sensorerkennung
Die folgenden Situationen können während
des Betriebs auftreten.
●Die Sensoren können unter Umständen
nur Objekte erkennen, die sich in der Nähe
der vorderen und hinteren Stoßstangen befinden.
●Abhängig von der Form des Objekts und anderen Faktoren kann sich der Erken-
nungsabstand verkürzen oder die Erken-
nung ist unmöglich.
●Wenn sich ein Gegenstand extrem nah am
Sensor befindet, wird er möglicherweise nicht erkannt.
●Es gibt eine kurze Verzögerung zwischen der Objekterkennung und der Anzeige.
Selbst bei niedrigen Geschwindigkeiten
besteht die Möglichkeit, dass das Objekt in die Sensorerkennungsbereiche gelangt,
bevor die Anzeige eingeblendet wird und
der Warnton ertönt.
●Aufgrund der Lautstärke des Audiosy-
