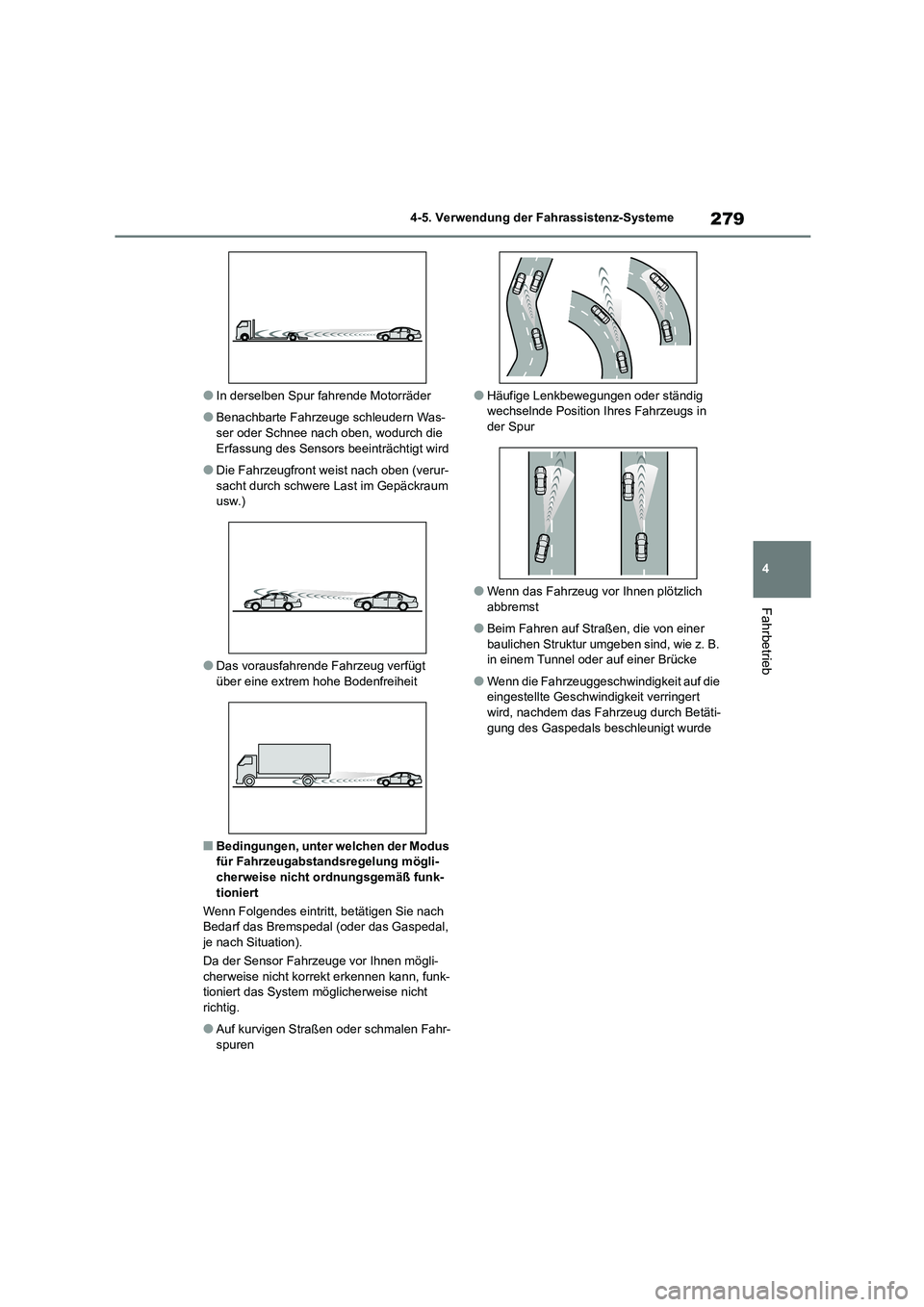

TOYOTA COROLLA HATCHBACK 2022 Betriebsanleitungen (in German)

279
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
●In derselben Spur fahrende Motorräder
●Benachbarte Fahrzeuge schleudern Was-
ser oder Schnee nach oben, wodurch die
Erfassung des Sensors beeinträchtigt wird
●Die Fahrzeugfront weist nach oben (verur-
sacht durch schwere Last im Gepäckraum usw.)
●Das vorausfahrende Fahrzeug verfügt über eine extrem hohe Bodenfreiheit
■Bedingungen, unter welchen der Modus für Fahrzeugabstandsregelung mögli-
cherweise nicht ordnungsgemäß funk-
tioniert
Wenn Folgendes eintritt, betätigen Sie nach Bedarf das Bremspedal (oder das Gaspedal,
je nach Situation).
Da der Sensor Fahrzeuge vor Ihnen mögli-
cherweise nicht korrekt erkennen kann, funk- tioniert das System möglicherweise nicht
richtig.
●Auf kurvigen Straßen oder schmalen Fahr-
spuren
●Häufige Lenkbewegungen oder ständig wechselnde Position Ihres Fahrzeugs in
der Spur
●Wenn das Fahrzeug vor Ihnen plötzlich abbremst
●Beim Fahren auf Straßen, die von einer baulichen Struktur umgeben sind, wie z. B.
in einem Tunnel oder auf einer Brücke
●Wenn die Fahrzeuggeschwindigkeit auf die
eingestellte Geschwindigkeit verringert
wird, nachdem das Fahrzeug durch Betäti- gung des Gaspedals beschleunigt wurde

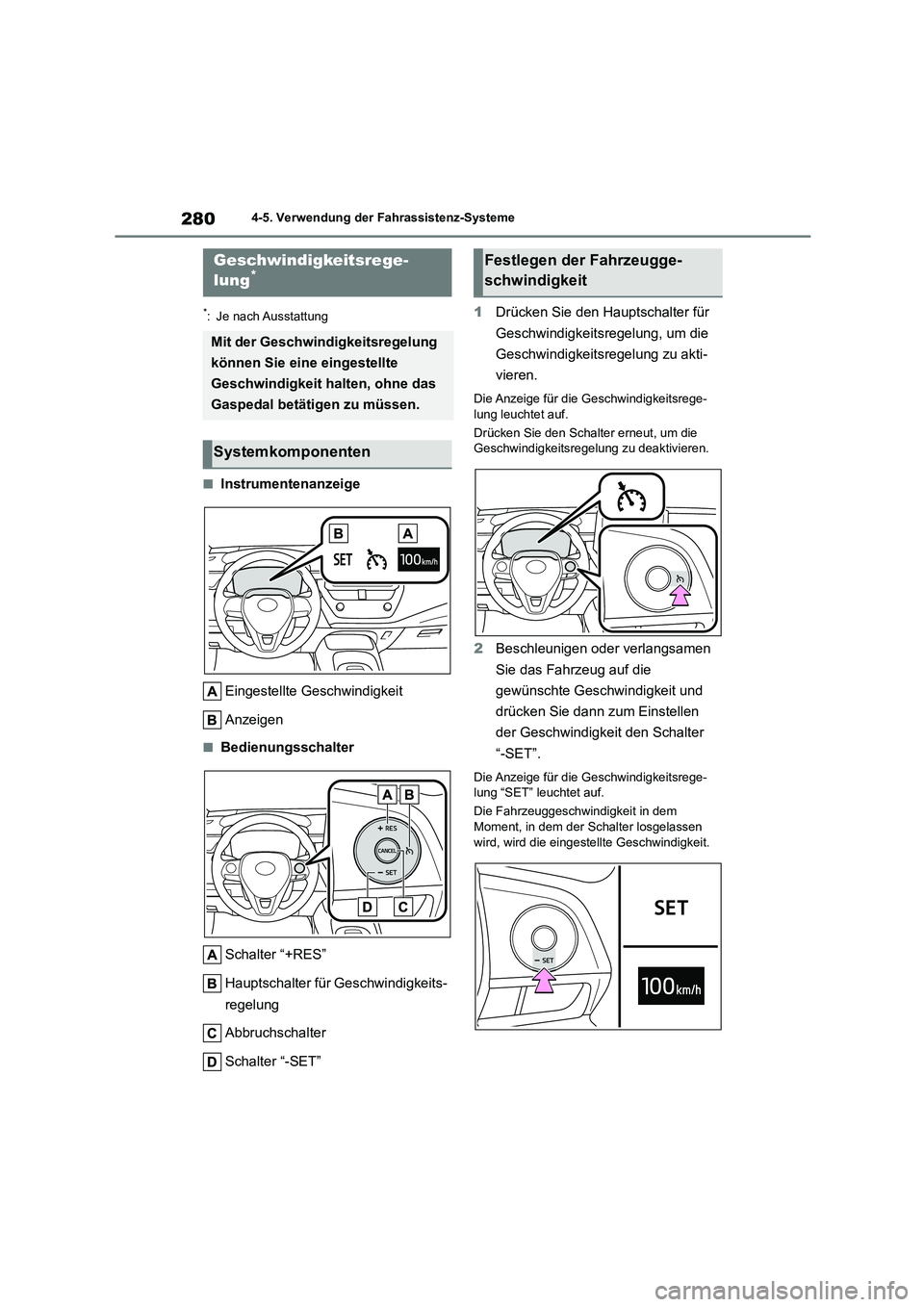

2804-5. Verwendung der Fahrassistenz-Systeme
*: Je nach Ausstattung
■Instrumentenanzeige
Eingestellte Geschwindigkeit
Anzeigen
■Bedienungsschalter
Schalter “+RES”
Hauptschalter für Geschwindigkeits-
regelung
Abbruchschalter
Schalter “-SET”
1 Drücken Sie den Hauptschalter für
Geschwindigkeitsregelung, um die
Geschwindigkeitsregelung zu akti-
vieren.
Die Anzeige für die Geschwindigkeitsrege-
lung leuchtet auf.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsregelung zu deaktivieren.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug auf die
gewünschte Geschwindigkeit und
drücken Sie dann zum Einstellen
der Geschwindigkeit den Schalter
“-SET”.
Die Anzeige für die Geschwindigkeitsrege- lung “SET” leuchtet auf.
Die Fahrzeuggeschwindigkeit in dem
Moment, in dem der Schalter losgelassen
wird, wird die eingestellte Geschwindigkeit.
Geschwindigkeitsrege-
lung*
Mit der Geschwindigkeitsregelung
können Sie eine eingestellte
Geschwindigkeit halten, ohne das
Gaspedal betätigen zu müssen.
Systemkomponenten
Festlegen der Fahrzeugge-
schwindigkeit

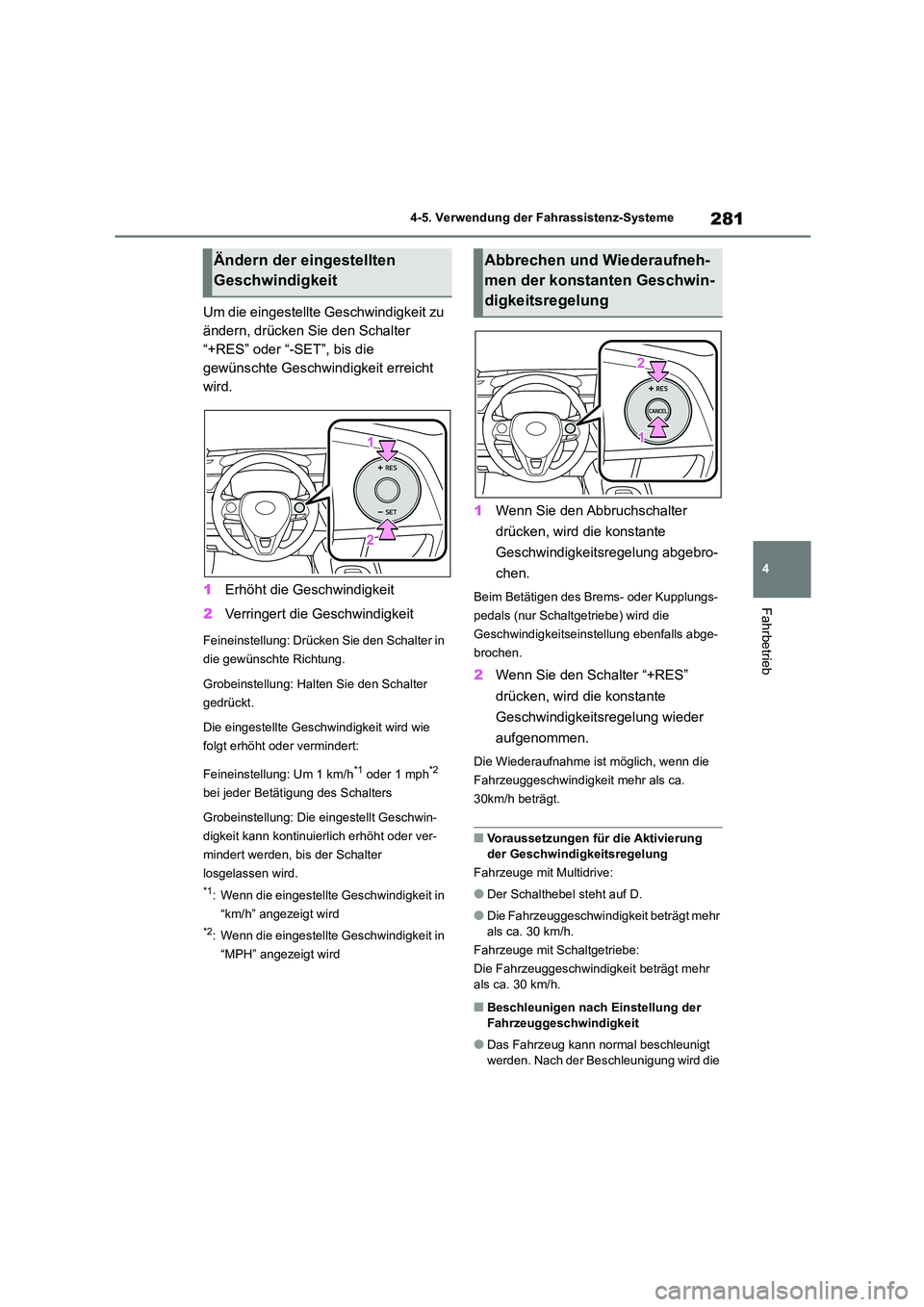

281
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET”, bis die
gewünschte Geschwindigkeit erreicht
wird.
1 Erhöht die Geschwindigkeit
2 Verringert die Geschwindigkeit
Feineinstellung: Drücken Sie den Schalter in
die gewünschte Richtung.
Grobeinstellung: Halten Sie den Schalter
gedrückt.
Die eingestellte Geschwindigkeit wird wie
folgt erhöht oder vermindert:
Feineinstellung: Um 1 km/h*1 oder 1 mph*2
bei jeder Betätigung des Schalters
Grobeinstellung: Die eingestellt Geschwin-
digkeit kann kontinuierlich erhöht oder ver-
mindert werden, bis der Schalter
losgelassen wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
1 Wenn Sie den Abbruchschalter
drücken, wird die konstante
Geschwindigkeitsregelung abgebro-
chen.
Beim Betätigen des Brems- oder Kupplungs-
pedals (nur Schaltgetriebe) wird die
Geschwindigkeitseins tellung ebenfalls abge-
brochen.
2 Wenn Sie den Schalter “+RES”
drücken, wird die konstante
Geschwindigkeitsregelung wieder
aufgenommen.
Die Wiederaufnahme ist möglich, wenn die
Fahrzeuggeschwindigkeit mehr als ca.
30km/h beträgt.
■Voraussetzungen für die Aktivierung
der Geschwindigkeitsregelung
Fahrzeuge mit Multidrive:
●Der Schalthebel steht auf D.
●Die Fahrzeuggeschwindigkeit beträgt mehr
als ca. 30 km/h.
Fahrzeuge mit Schaltgetriebe:
Die Fahrzeuggeschwindigkeit beträgt mehr
als ca. 30 km/h.
■Beschleunigen nach Einstellung der Fahrzeuggeschwindigkeit
●Das Fahrzeug kann normal beschleunigt werden. Nach der Beschleunigung wird die
Ändern der eingestellten
Geschwindigkeit
Abbrechen und Wiederaufneh-
men der konstanten Geschwin-
digkeitsregelung

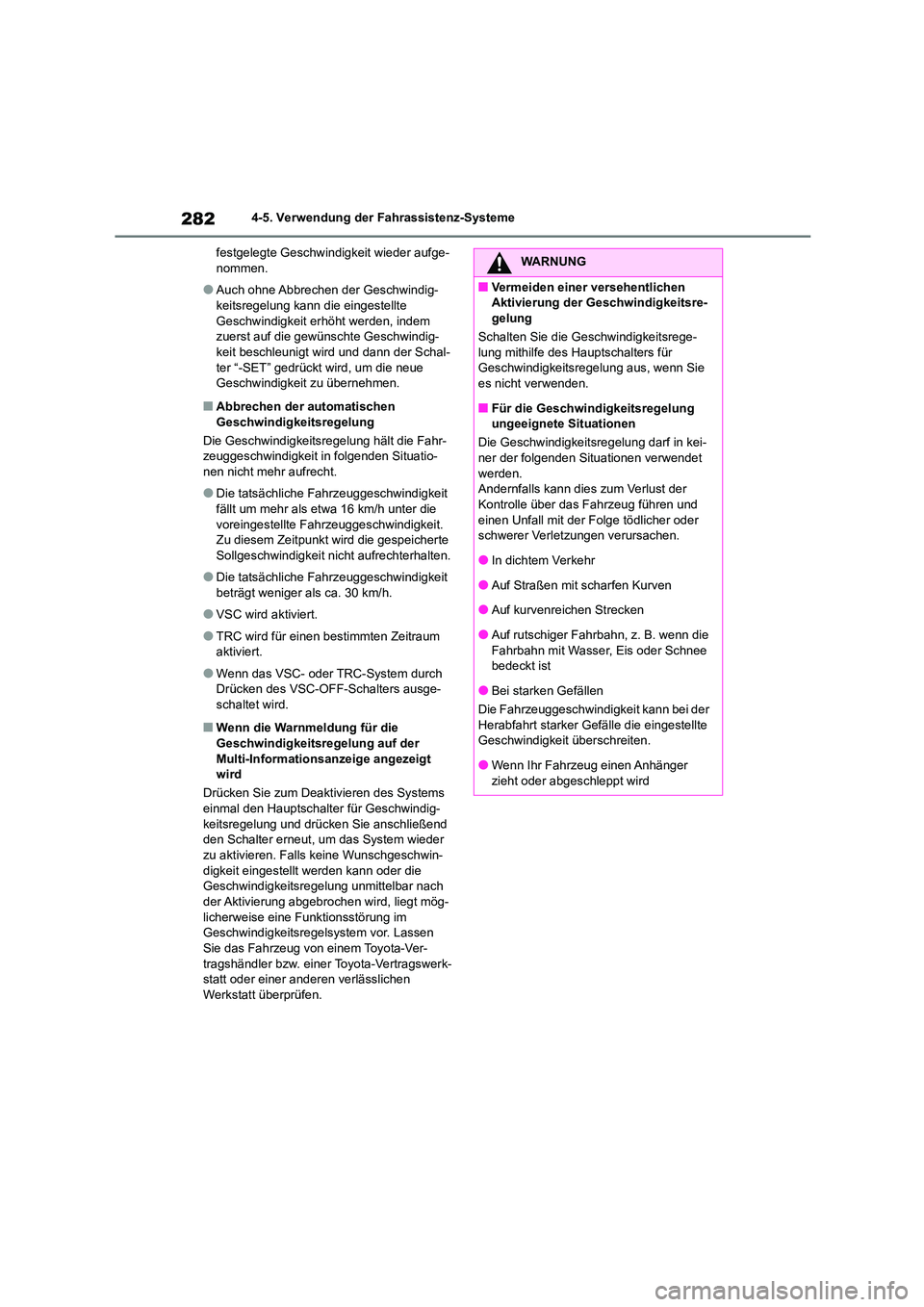

2824-5. Verwendung der Fahrassistenz-Systeme
festgelegte Geschwindigkeit wieder aufge- nommen.
●Auch ohne Abbrechen der Geschwindig-keitsregelung kann die eingestellte
Geschwindigkeit erhöht werden, indem
zuerst auf die gewünschte Geschwindig- keit beschleunigt wird und dann der Schal-
ter “-SET” gedrückt wird, um die neue
Geschwindigkeit zu übernehmen.
■Abbrechen der automatischen
Geschwindigkeitsregelung
Die Geschwindigkeitsregelung hält die Fahr- zeuggeschwindigkeit in folgenden Situatio-
nen nicht mehr aufrecht.
●Die tatsächliche F ahrzeuggeschwindigkeit
fällt um mehr als etwa 16 km/h unter die
voreingestellte Fahrzeuggeschwindigkeit. Zu diesem Zeitpunkt wi rd die gespeicherte
Sollgeschwindigkeit nicht aufrechterhalten.
●Die tatsächliche F ahrzeuggeschwindigkeit
beträgt weniger als ca. 30 km/h.
●VSC wird aktiviert.
●TRC wird für einen bestimmten Zeitraum aktiviert.
●Wenn das VSC- oder TRC-System durch Drücken des VSC-OFF-Schalters ausge-
schaltet wird.
■Wenn die Warnmeldung für die
Geschwindigkeitsregelung auf der Multi-Informations anzeige angezeigt
wird
Drücken Sie zum Deaktivieren des Systems
einmal den Hauptschalter für Geschwindig- keitsregelung und drücken Sie anschließend
den Schalter erneut, um das System wieder
zu aktivieren. Falls keine Wunschgeschwin- digkeit eingestellt werden kann oder die
Geschwindigkeitsregelung unmittelbar nach
der Aktivierung abgebrochen wird, liegt mög- licherweise eine Funktionsstörung im
Geschwindigkeitsregelsystem vor. Lassen
Sie das Fahrzeug von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen.
WARNUNG
■Vermeiden einer versehentlichen
Aktivierung der Geschwindigkeitsre-
gelung
Schalten Sie die Gesc hwindigkeitsrege- lung mithilfe des Hauptschalters für
Geschwindigkeitsregelung aus, wenn Sie
es nicht verwenden.
■Für die Geschwindigkeitsregelung
ungeeignete Situationen
Die Geschwindigkeitsregelung darf in kei-
ner der folgenden Situationen verwendet werden.
Andernfalls kann dies zum Verlust der
Kontrolle über das Fahrzeug führen und einen Unfall mit der Folge tödlicher oder
schwerer Verletzungen verursachen.
●In dichtem Verkehr
●Auf Straßen mit scharfen Kurven
●Auf kurvenreichen Strecken
●Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
●Bei starken Gefällen
Die Fahrzeuggeschwindigkeit kann bei der
Herabfahrt starker Gefälle die eingestellte Geschwindigkeit überschreiten.
●Wenn Ihr Fahrzeug einen Anhänger
zieht oder abgeschleppt wird

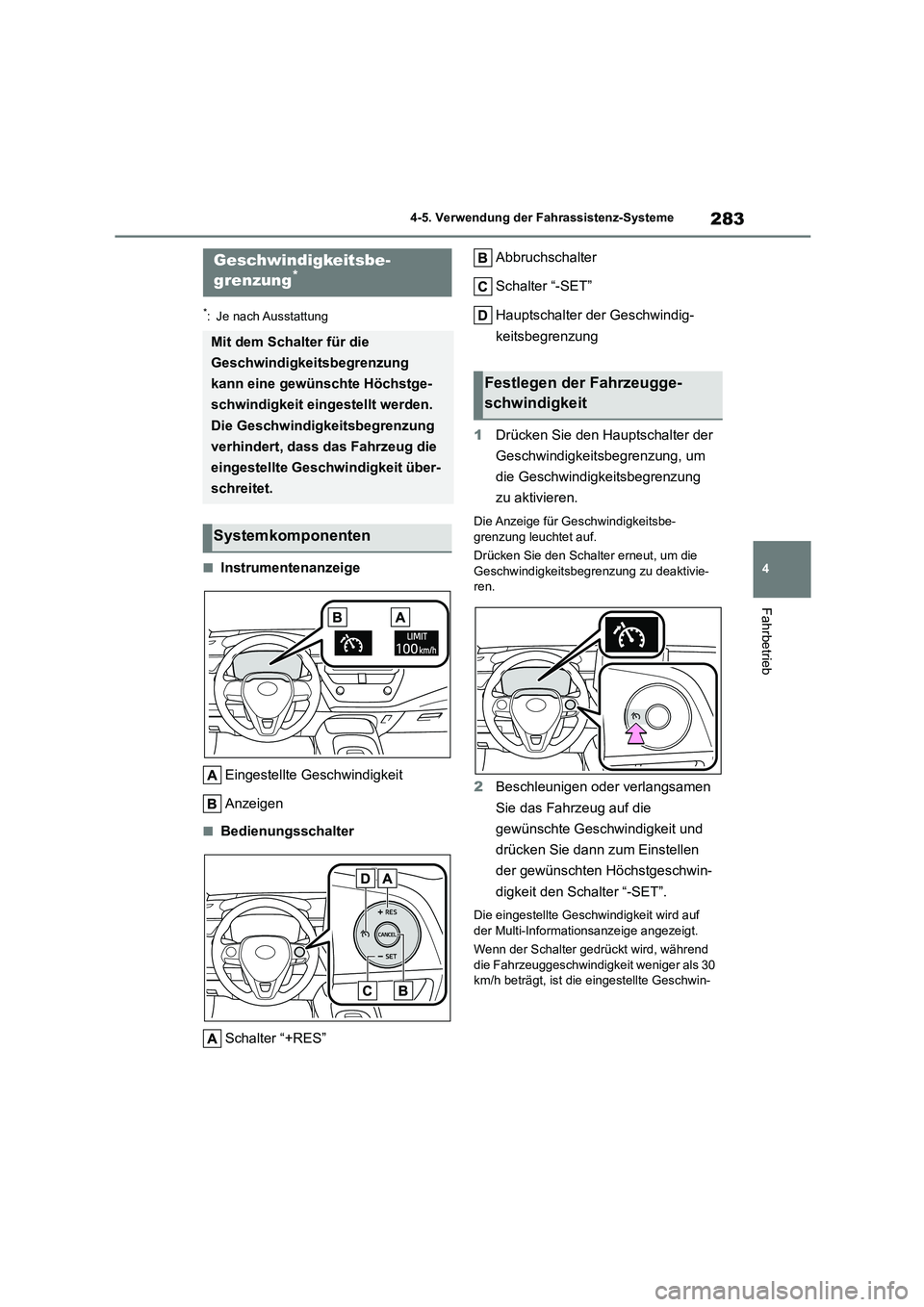

283
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
*: Je nach Ausstattung
■Instrumentenanzeige
Eingestellte Geschwindigkeit
Anzeigen
■Bedienungsschalter
Schalter “+RES”
Abbruchschalter
Schalter “-SET”
Hauptschalter der Geschwindig-
keitsbegrenzung
1 Drücken Sie den Hauptschalter der
Geschwindigkeitsbegrenzung, um
die Geschwindigkeitsbegrenzung
zu aktivieren.
Die Anzeige für Ge schwindigkeitsbe-
grenzung leuchtet auf.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsbegrenz ung zu deaktivie- ren.
2 Beschleunigen oder verlangsamen
Sie das Fahrzeug auf die
gewünschte Geschwindigkeit und
drücken Sie dann zum Einstellen
der gewünschten Höchstgeschwin-
digkeit den Schalter “-SET”.
Die eingestellte Geschwindigkeit wird auf
der Multi-Informationsanzeige angezeigt.
Wenn der Schalter gedrückt wird, während die Fahrzeuggeschwindigk eit weniger als 30
km/h beträgt, ist die eingestellte Geschwin-
Geschwindigkeitsbe-
grenzung*
Mit dem Schalter für die
Geschwindigkeitsbegrenzung
kann eine gewünschte Höchstge-
schwindigkeit eingestellt werden.
Die Geschwindigkeitsbegrenzung
verhindert, dass das Fahrzeug die
eingestellte Geschwindigkeit über-
schreitet.
Systemkomponenten
Festlegen der Fahrzeugge-
schwindigkeit

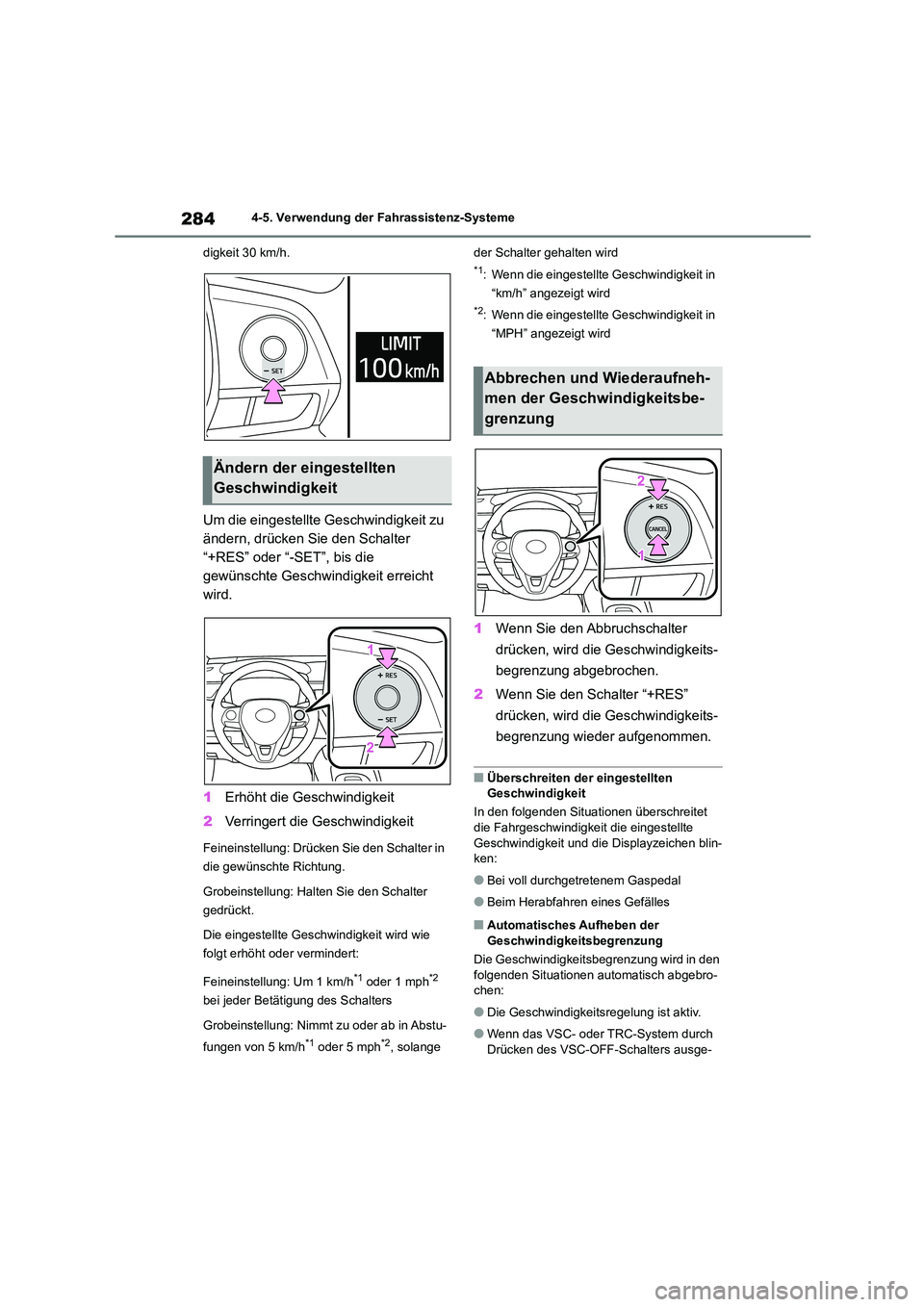

2844-5. Verwendung der Fahrassistenz-Systeme
digkeit 30 km/h.
Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET”, bis die
gewünschte Geschwindigkeit erreicht
wird.
1 Erhöht die Geschwindigkeit
2 Verringert die Geschwindigkeit
Feineinstellung: Drücken Sie den Schalter in
die gewünschte Richtung.
Grobeinstellung: Halten Sie den Schalter
gedrückt.
Die eingestellte Geschwindigkeit wird wie
folgt erhöht oder vermindert:
Feineinstellung: Um 1 km/h*1 oder 1 mph*2
bei jeder Betätigung des Schalters
Grobeinstellung: Nimmt zu oder ab in Abstu-
fungen von 5 km/h*1 oder 5 mph*2, solange
der Schalter gehalten wird
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
1 Wenn Sie den Abbruchschalter
drücken, wird di e Geschwindigkeits-
begrenzung abgebrochen.
2 Wenn Sie den Schalter “+RES”
drücken, wird di e Geschwindigkeits-
begrenzung wieder aufgenommen.
■Überschreiten der eingestellten
Geschwindigkeit
In den folgenden Situationen überschreitet die Fahrgeschwindigkeit die eingestellte
Geschwindigkeit und die Displayzeichen blin-
ken:
●Bei voll durchgetretenem Gaspedal
●Beim Herabfahren eines Gefälles
■Automatisches Aufheben der
Geschwindigkeitsbegrenzung
Die Geschwindigkeitsbegrenzung wird in den
folgenden Situationen automatisch abgebro- chen:
●Die Geschwindigkei tsregelung ist aktiv.
●Wenn das VSC- oder TRC-System durch
Drücken des VSC-OFF-Schalters ausge-
Ändern der eingestellten
Geschwindigkeit
Abbrechen und Wiederaufneh-
men der Geschwindigkeitsbe-
grenzung

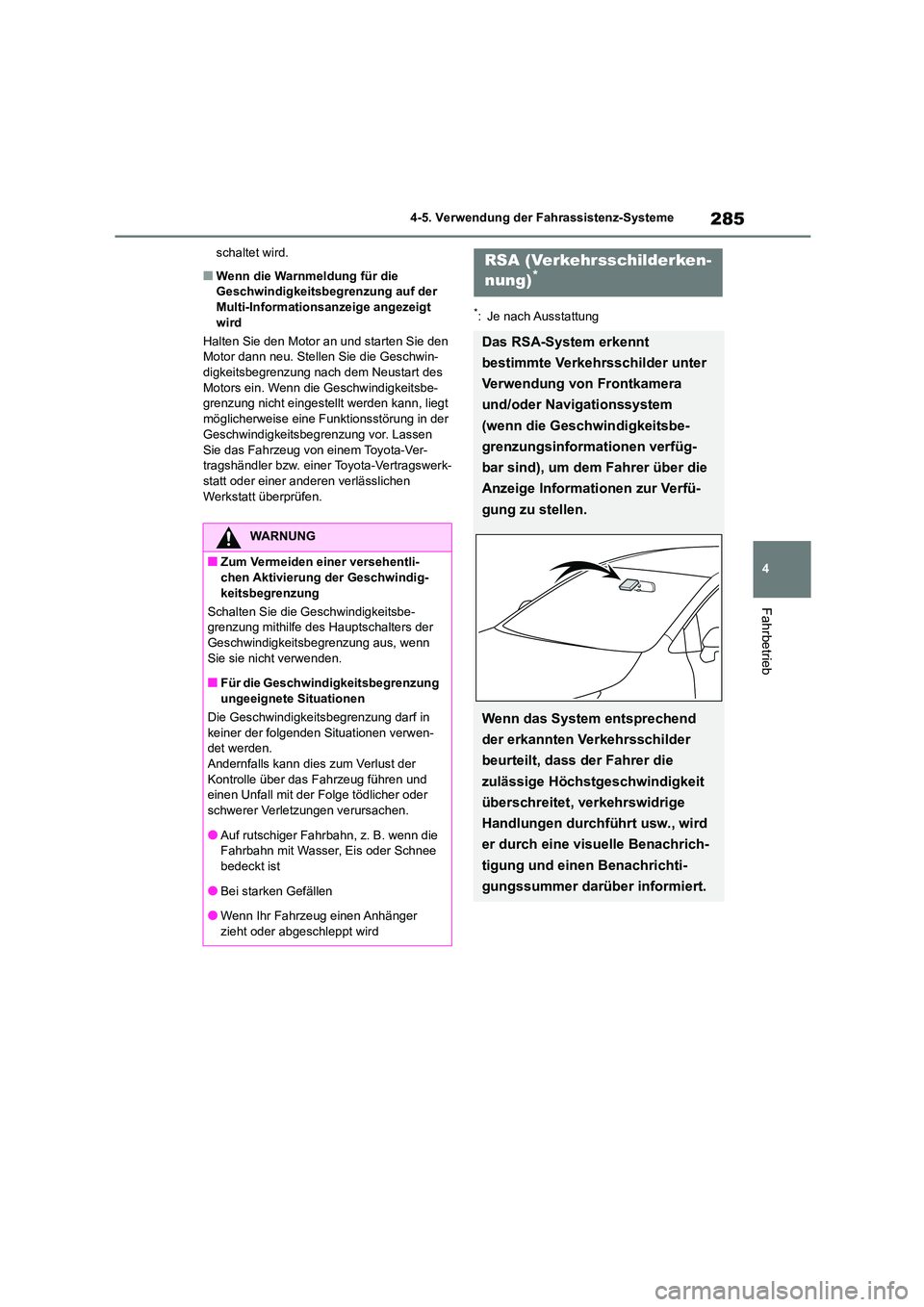

285
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
schaltet wird.
■Wenn die Warnmeldung für die Geschwindigkeitsbegrenzung auf der
Multi-Informations anzeige angezeigt
wird
Halten Sie den Motor an und starten Sie den Motor dann neu. Stellen Sie die Geschwin-
digkeitsbegrenzung nach dem Neustart des
Motors ein. Wenn die Geschwindigkeitsbe- grenzung nicht eingestellt werden kann, liegt
möglicherweise eine Funktionsstörung in der
Geschwindigkeitsbegrenzung vor. Lassen
Sie das Fahrzeug von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen.
*: Je nach Ausstattung
WARNUNG
■Zum Vermeiden einer versehentli-
chen Aktivierung der Geschwindig-
keitsbegrenzung
Schalten Sie die Geschwindigkeitsbe- grenzung mithilfe des Hauptschalters der
Geschwindigkeitsbegrenzung aus, wenn
Sie sie nicht verwenden.
■Für die Geschwindigkeitsbegrenzung
ungeeignete Situationen
Die Geschwindigkeitsbegrenzung darf in
keiner der folgenden Situationen verwen-
det werden. Andernfalls kann dies zum Verlust der
Kontrolle über das Fahrzeug führen und
einen Unfall mit der Folge tödlicher oder schwerer Verletzungen verursachen.
●Auf rutschiger Fahrbahn, z. B. wenn die
Fahrbahn mit Wasser, Eis oder Schnee bedeckt ist
●Bei starken Gefällen
●Wenn Ihr Fahrzeug einen Anhänger zieht oder abgeschleppt wird
RSA (Verkehrsschilderken-
nung)*
Das RSA-System erkennt
bestimmte Verkehrsschilder unter
Verwendung von Frontkamera
und/oder Navigationssystem
(wenn die Geschwindigkeitsbe-
grenzungsinformationen verfüg-
bar sind), um dem Fahrer über die
Anzeige Informationen zur Verfü-
gung zu stellen.
Wenn das System entsprechend
der erkannten Verkehrsschilder
beurteilt, dass der Fahrer die
zulässige Höchstgeschwindigkeit
überschreitet, verkehrswidrige
Handlungen durchführt usw., wird
er durch eine visuelle Benachrich-
tigung und einen Benachrichti-
gungssummer darüber informiert.

2864-5. Verwendung der Fahrassistenz-Systeme
Wenn die Frontkamera ein Zeichen
erkennt und/oder über das Navigations-
system Informationen zu einem Zei-
chen verfügbar sind, wird das Zeichen
auf der Multi-Informationsanzeige
angezeigt.
 Wenn Informationen zum Fahrassi-
stenzsystem gewä hlt werden, kön-
nen höchstens 3 Schilder angezeigt
werden. ( S.101)
 Wird eine andere Registerkarte als
die mit Informationen zum Fahrassi-
stenzsystem gewählt, werden die
folgenden Verkehrsschildtypen
angezeigt. ( S.101)
• Schild für Anfang/Ende der Geschwindig- keitsbegrenzung
• Schild für Information bezüglich
Geschwindigkeitsbegrenzung (Schnell-
straße, Autobahn, Stadtgebiet, Wohnge- biet)
• Schild für Ende des Verbots
• Verbot-der-Einfahrt-Schild* (wenn ein Hin- weis erforderlich ist)
• Geschwindigkeitsbegrenzung mit Zusatz-
schild (nur Verbindungsrampe)
Wenn andere Schilder als Geschwindig-
keitsbegrenzungsschilder erkannt werden,
werden sie überlappend gestapelt hinter
dem aktuellen Geschwindigkeitsbe-
grenzungsschild aufgeführt.
*: Für Fahrzeuge mit Navigationssystem
Die folgenden Verkehrsschildtypen,
einschließlich elektronischer Schilder
und blinkender Schilder, werden
erkannt.
Nichtamtliche (nicht mit dem Wiener Über-
einkommen übereinstimmende) oder kürz-
lich eingeführte Verkehrsschilder werden
möglicherweise nicht erkannt.
 Geschwindigkeitsbegrenzungsschil-
der
 Information bezüglich Geschwindig-
WARNUNG
■Vor Verwendung von RSA
Verlassen Sie sich nicht ausschließlich auf
das RSA-System. RSA ist ein System, das
den Fahrer unterstützt, indem es Informa- tionen zur Verfügung stellt; es ist aber kein
Ersatz für umsichtiges und vorausschau-
endes Fahren des Fahrers. Fahren Sie vorsichtig und halten Sie sich immer
genau an die Verkehrsregeln.
Anzeige auf der Multi-Informati-
onsanzeige
Unterstütze Arten von Ver-
kehrsschildern
Anfang der Geschwindigkeitsbe-
grenzung/Anfang des Höchstge-
schwindigkeitsbereichs
Ende der Geschwindigkeitsbe-
grenzung/Ende des Höchstge-
schwindigkeitsbereichs

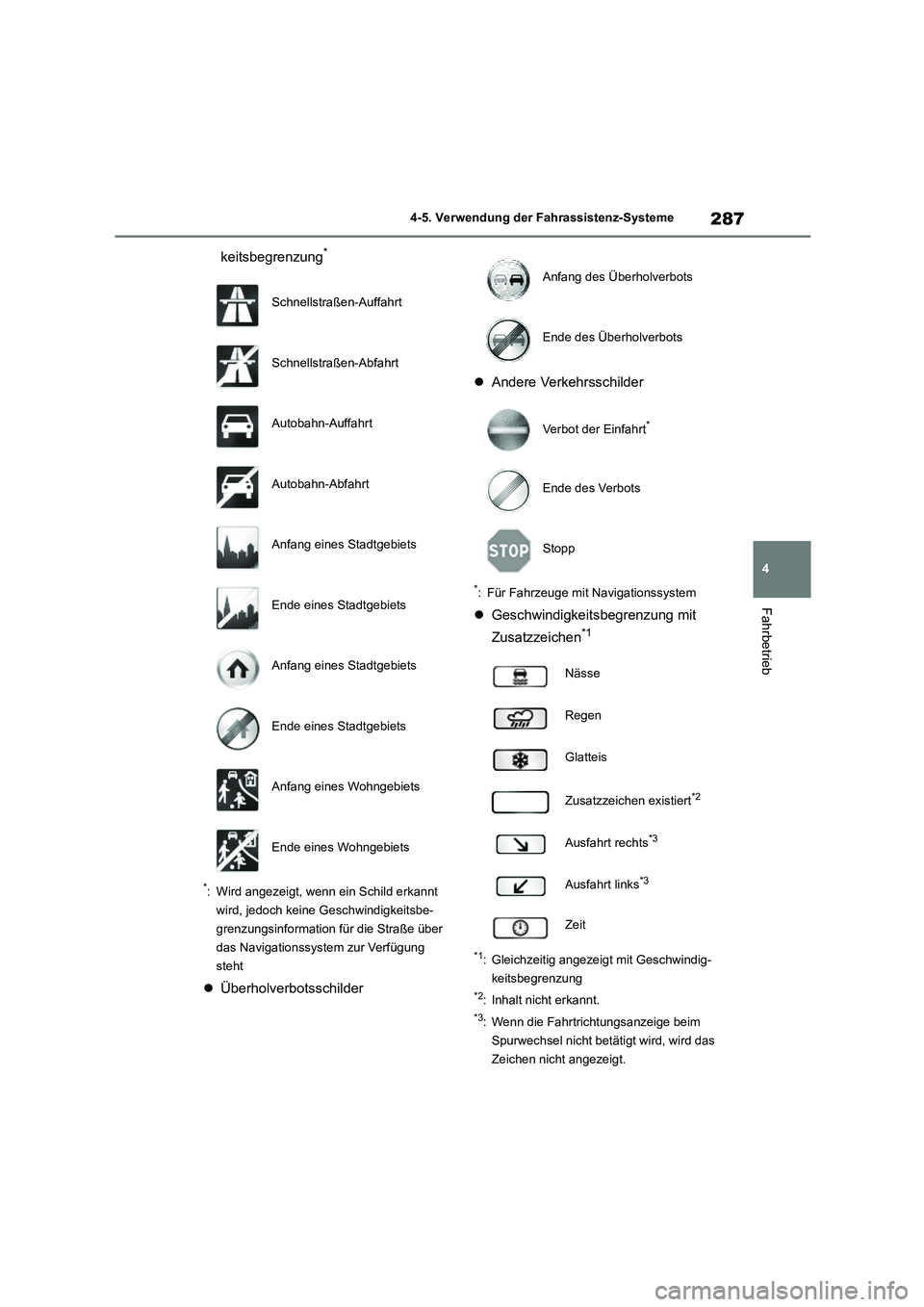

287
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
keitsbegrenzung*
*: Wird angezeigt, wenn ein Schild erkannt
wird, jedoch keine Ge schwindigkeitsbe-
grenzungsinformation für die Straße über
das Navigationssystem zur Verfügung
steht
 Überholverbotsschilder
 Andere Verkehrsschilder
*: Für Fahrzeuge mit Navigationssystem
Geschwindigkeitsbegrenzung mit
Zusatzzeichen*1
*1: Gleichzeitig angezeigt mit Geschwindig-
keitsbegrenzung
*2: Inhalt nicht erkannt.
*3: Wenn die Fahrtrichtungsanzeige beim
Spurwechsel nicht betätigt wird, wird das
Zeichen nicht angezeigt.
Schnellstraßen-Auffahrt
Schnellstraßen-Abfahrt
Autobahn-Auffahrt
Autobahn-Abfahrt
Anfang eines Stadtgebiets
Ende eines Stadtgebiets
Anfang eines Stadtgebiets
Ende eines Stadtgebiets
Anfang eines Wohngebiets
Ende eines Wohngebiets
Anfang des Überholverbots
Ende des Überholverbots
Verbot der Einfahrt*
Ende des Verbots
Stopp
Nässe
Regen
Glatteis
Zusatzzeichen existiert*2
Ausfahrt rechts*3
Ausfahrt links*3
Zeit

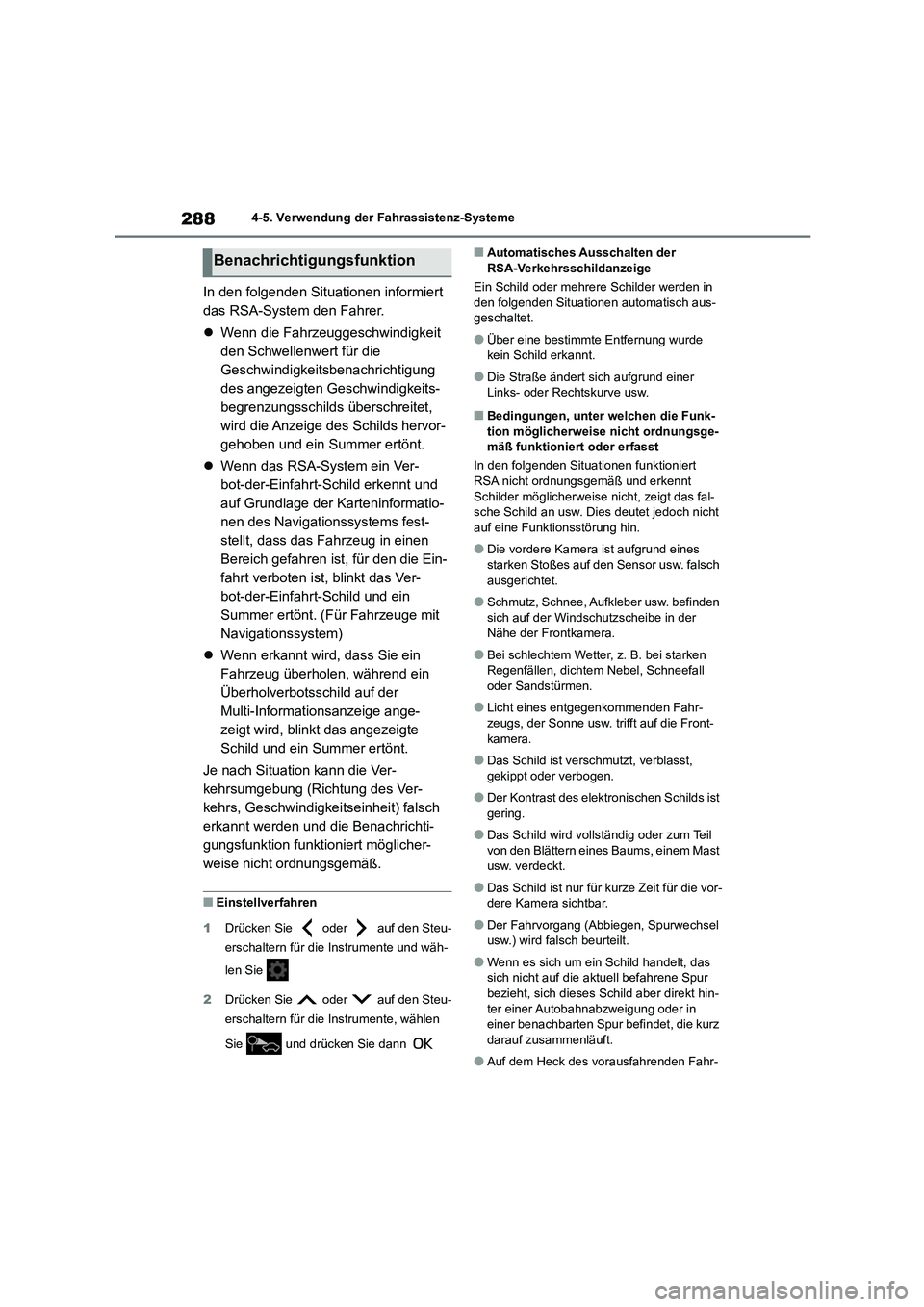

2884-5. Verwendung der Fahrassistenz-Systeme
In den folgenden Situationen informiert
das RSA-System den Fahrer.
 Wenn die Fahrzeuggeschwindigkeit
den Schwellenwert für die
Geschwindigkeitsbenachrichtigung
des angezeigten Geschwindigkeits-
begrenzungsschilds überschreitet,
wird die Anzeige des Schilds hervor-
gehoben und ein Summer ertönt.
 Wenn das RSA-System ein Ver-
bot-der-Einfahrt-Schild erkennt und
auf Grundlage der Karteninformatio-
nen des Navigationssystems fest-
stellt, dass das Fahrzeug in einen
Bereich gefahren ist, für den die Ein-
fahrt verboten ist, blinkt das Ver-
bot-der-Einfahrt-Schild und ein
Summer ertönt. (Für Fahrzeuge mit
Navigationssystem)
 Wenn erkannt wird, dass Sie ein
Fahrzeug überholen, während ein
Überholverbot sschild auf der
Multi-Informationsanzeige ange-
zeigt wird, blinkt das angezeigte
Schild und ein Summer ertönt.
Je nach Situation kann die Ver-
kehrsumgebung (Richtung des Ver-
kehrs, Geschwindigke itseinheit) falsch
erkannt werden und die Benachrichti-
gungsfunktion funktioniert möglicher-
weise nicht ordnungsgemäß.
■Einstellverfahren
1 Drücken Sie oder auf den Steu-
erschaltern für die Instrumente und wäh-
len Sie
2 Drücken Sie oder auf den Steu-
erschaltern für die Instrumente, wählen
Sie und drücken Sie dann
■Automatisches Ausschalten der RSA-Verkehrsschildanzeige
Ein Schild oder mehrere Schilder werden in
den folgenden Situationen automatisch aus-
geschaltet.
●Über eine bestimmte Entfernung wurde
kein Schild erkannt.
●Die Straße ändert sich aufgrund einer
Links- oder Rechtskurve usw.
■Bedingungen, unter welchen die Funk-
tion möglicherweise nicht ordnungsge- mäß funktioniert oder erfasst
In den folgenden Situationen funktioniert
RSA nicht ordnungsgemäß und erkennt
Schilder möglicherweise nicht, zeigt das fal- sche Schild an usw. Dies deutet jedoch nicht
auf eine Funktionsstörung hin.
●Die vordere Kamera ist aufgrund eines
starken Stoßes auf den Sensor usw. falsch
ausgerichtet.
●Schmutz, Schnee, Aufkleber usw. befinden
sich auf der Windschutzscheibe in der Nähe der Frontkamera.
●Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen.
●Licht eines entgegenkommenden Fahr-
zeugs, der Sonne usw. trifft auf die Front-
kamera.
●Das Schild ist verschmutzt, verblasst,
gekippt oder verbogen.
●Der Kontrast des elektronischen Schilds ist
gering.
●Das Schild wird vollständig oder zum Teil
von den Blättern eines Baums, einem Mast usw. verdeckt.
●Das Schild ist nur für kurze Zeit für die vor-dere Kamera sichtbar.
●Der Fahrvorgang (Abbiegen, Spurwechsel usw.) wird falsch beurteilt.
●Wenn es sich um ein Schild handelt, das sich nicht auf die aktuell befahrene Spur
bezieht, sich dieses Sc hild aber direkt hin-
ter einer Autobahnabzweigung oder in einer benachbarten Spur befindet, die kurz
darauf zusammenläuft.
●Auf dem Heck des vorausfahrenden Fahr-
Benachrichtigungsfunktion
