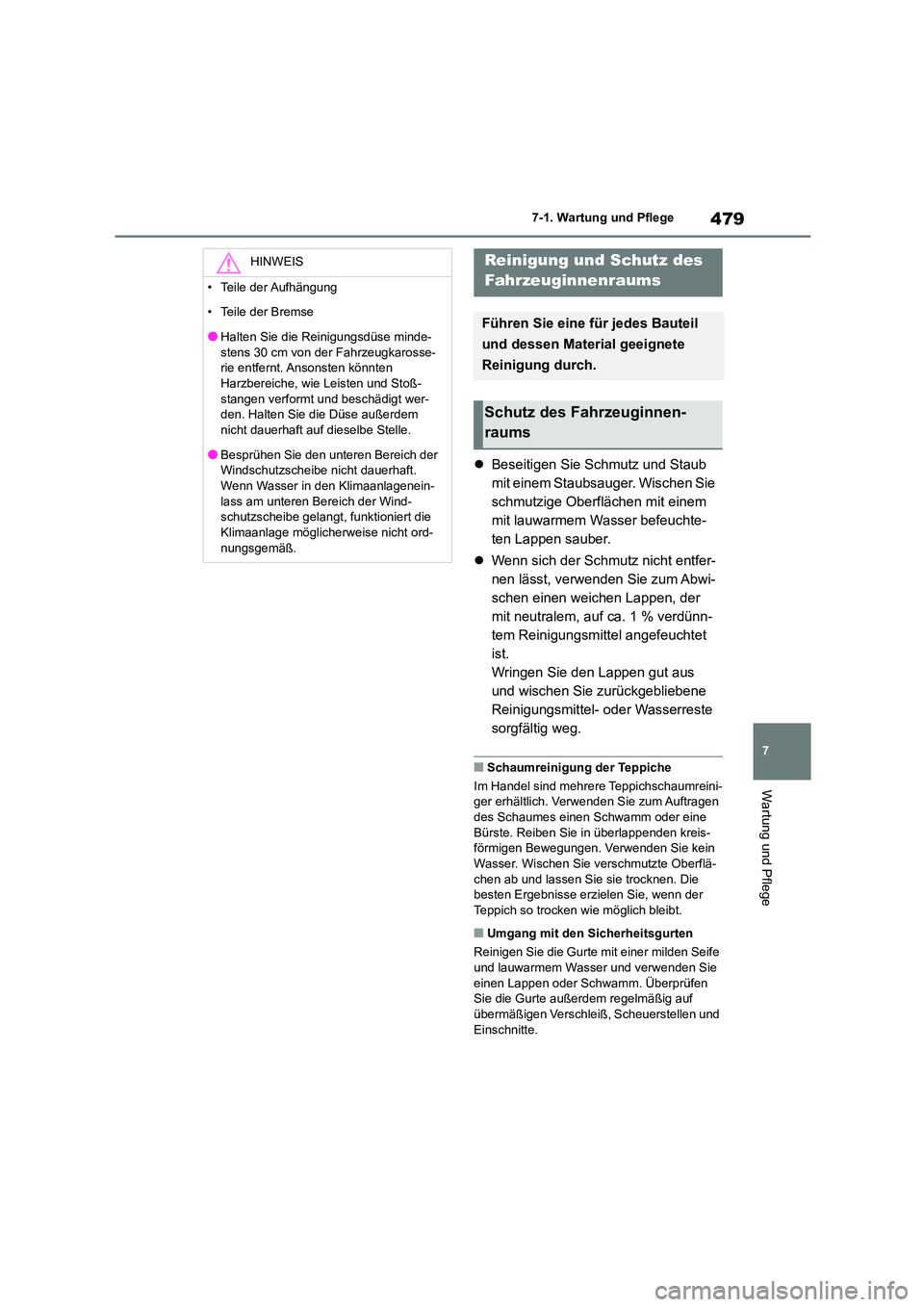

Page 481 of 782

479
7
7-1. Wartung und Pflege
Wartung und Pflege
Beseitigen Sie Schmutz und Staub
mit einem Staubsauger. Wischen Sie
schmutzige Oberflächen mit einem
mit lauwarmem Wasser befeuchte-
ten Lappen sauber.
Wenn sich der Schmutz nicht entfer-
nen lässt, verwenden Sie zum Abwi-
schen einen weichen Lappen, der
mit neutralem, auf ca. 1 % verdünn-
tem Reinigungsmittel angefeuchtet
ist.
Wringen Sie den Lappen gut aus
und wischen Sie zurückgebliebene
Reinigungsmittel- oder Wasserreste
sorgfältig weg.
■Schaumreinigung der Teppiche
Im Handel sind mehrere Teppichschaumreini-
ger erhältlich. Verwenden Sie zum Auftragen des Schaumes einen Schwamm oder eine
Bürste. Reiben Sie in überlappenden kreis-
förmigen Bewegungen. Verwenden Sie kein Wasser. Wischen Sie ve rschmutzte Oberflä-
chen ab und lassen Sie sie trocknen. Die
besten Ergebnisse erzielen Sie, wenn der Teppich so trocken wie möglich bleibt.
■Umgang mit den Sicherheitsgurten
Reinigen Sie die Gurte mit einer milden Seife
und lauwarmem Wasser und verwenden Sie
einen Lappen oder Schwamm. Überprüfen Sie die Gurte außerdem regelmäßig auf
übermäßigen Verschleiß, Scheuerstellen und
Einschnitte.
HINWEIS
• Teile der Aufhängung
• Teile der Bremse
●Halten Sie die Reinigungsdüse minde- stens 30 cm von der Fahrzeugkarosse-
rie entfernt. Ansonsten könnten
Harzbereiche, wie Leisten und Stoß- stangen verformt und beschädigt wer-
den. Halten Sie die Düse außerdem
nicht dauerhaft auf dieselbe Stelle.
●Besprühen Sie den unteren Bereich der
Windschutzscheibe nicht dauerhaft.
Wenn Wasser in den Klimaanlagenein- lass am unteren Bereich der Wind-
schutzscheibe gelangt, funktioniert die
Klimaanlage möglicherweise nicht ord- nungsgemäß.
Reinigung und Schutz des
Fahrzeuginnenraums
Führen Sie eine für jedes Bauteil
und dessen Material geeignete
Reinigung durch.
Schutz des Fahrzeuginnen-
raums
Page 482 of 782

4807-1. Wartung und Pflege
WARNUNG
■Wasser im Fahrzeug
●Verspritzen oder verschütten Sie im
Fahrzeug keine Flüssigkeiten.
Andernfalls kann es zu Funktionsstörun- gen oder zu einem Brand elektrischer
Bauteile usw. kommen.
●Lassen Sie keine der SRS-Anlagenteile oder Verkabelung im Fahrzeuginnen-
raum nass werden. ( S.39)
Durch Funktionsstörungen in der elektri- schen Anlage können die Airbags aus-
gelöst oder in ihrer Funktion
beeinträchtigt werden, was zum Tod oder schweren Verletzungen führen
kann.
●Fahrzeuge mit kabellosem Ladegerät:Achten Sie darauf, dass das kabel-
lose Ladegerät ( S.467) nicht nass
wird. Wird dies nicht beachtet, kann es zu einer Erhitzung des Ladegeräts kom-
men, wodurch möglicherweise Verbren-
nungen oder elektrische Schläge mit Todesfolge oder schweren Verletzungen
verursacht werden.
■Innenreinigung (insbesondere die
Instrumententafel)
Verwenden Sie keine Wachspolitur oder Reinigungspolitur. Die Instrumententafel
kann von der Windschutzscheibe reflek-
tiert werden, sodass di e Sicht des Fahrers beeinträchtigt wird. Dies kann zu einem
Unfall mit tödlichen oder schweren Verlet-
zungen führen.
HINWEIS
■Reinigungsmittel
●Die folgenden Reinigungsmittel dürfen
nicht verwendet werden, da sie zu Ver-
färbungen im Innenraum führen bzw. Streifen oder Beschädigungen der lac-
kierten Flächen verursachen können:
• Innenraum außer Sitze: Organische
Substanzen wie Benzol oder Benzin,
alkalische oder saure Lösungsmittel, Farbstoffe und Bleichmittel
• Sitze: Alkalische oder saure Lösungen
wie z. B. Verdünner, Benzol und Alkohol
●Verwenden Sie keine Wachspolitur oder Reinigungspolitur. Die lackierten Flä-
chen der Instrumententafel und anderer
Teile der Innenausstattung können beschädigt werden.
■Zur Vermeidung von Schäden an den
Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um Beschädigungen und Abnut- zungen der Lederoberflächen zu
vermeiden:
●Entfernen Sie umgehend Staub oder
Schmutz von den Lederoberflächen.
●Lassen Sie das Fahrzeug nicht über
einen längeren Zeitraum unter direkter
Sonneneinstrahlung stehen. Parken Sie das Fahrzeug im Schatten, besonders
im Sommer.
●Legen Sie keine Gegenstände aus Vinyl oder Kunststoff oder Wachs enthaltende
Gegenstände auf den Sitzbezug, da
diese an der Lederoberfläche festkleben können, wenn sich der Fahrzeuginnen-
raum stark aufheizt.
■Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Die Fahrzeugsysteme, wie zum Beispiel
das Audiosystem, können beschädigt wer- den, wenn Wasser in Kontakt mit den elek-
trischen Komponenten, beispielsweise
dem Audiosystem, auf oder unter dem Fahrzeugboden kommt. Durch Wasser
kann außerdem Rost an der Karosserie
entstehen.
■Beim Reinigen de r Innenseite der
Windschutzscheibe (Fahrzeuge mit
Toyota Safety Sense)
Achten Sie darauf, keinen Glasreiniger mit der Linse in Berührung zu bringen. Berüh-
ren Sie außerdem die Linse nicht.
( S.219)

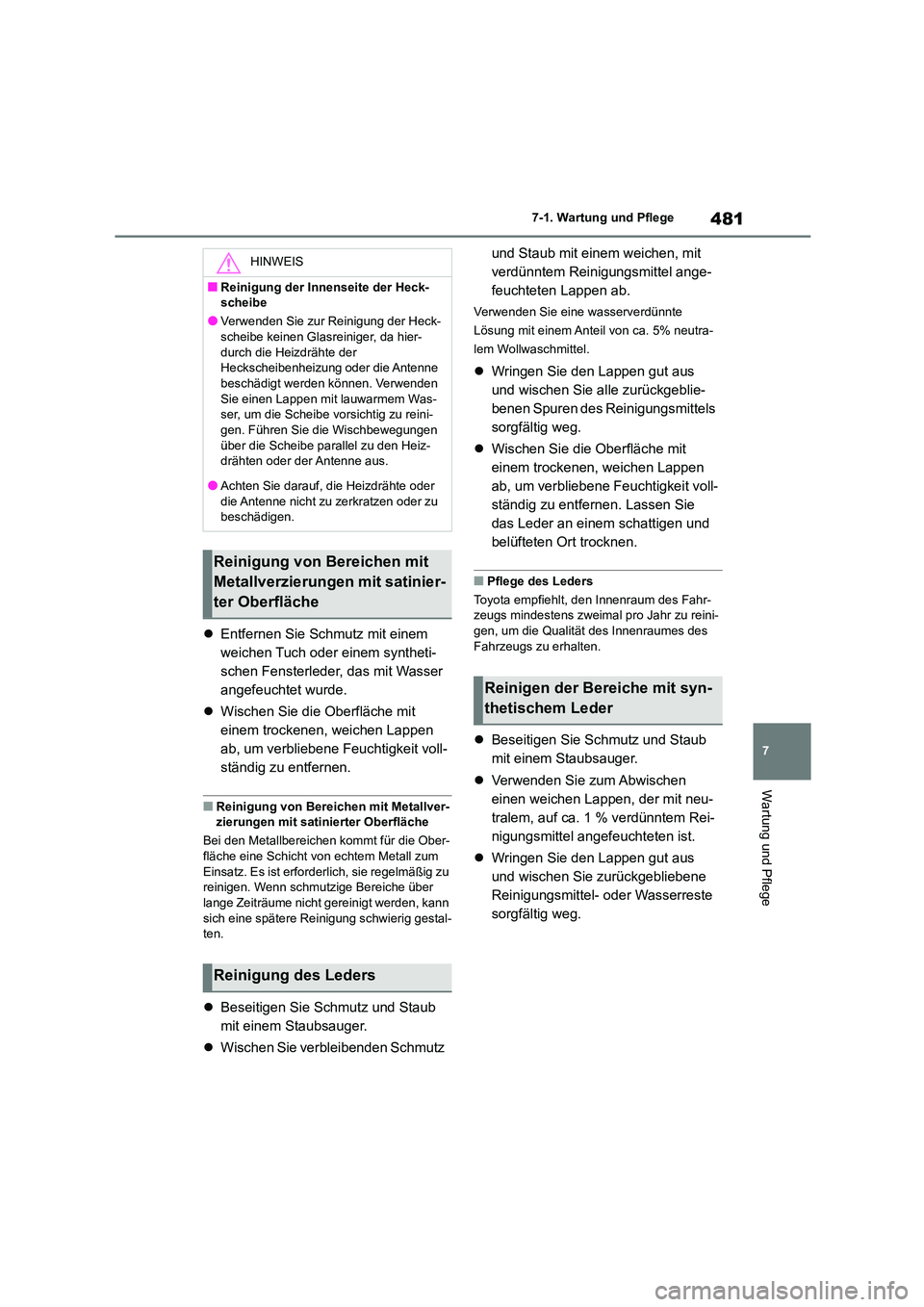

Page 483 of 782

481
7
7-1. Wartung und Pflege
Wartung und Pflege
Entfernen Sie Schmutz mit einem
weichen Tuch oder einem syntheti-
schen Fensterleder, das mit Wasser
angefeuchtet wurde.
Wischen Sie die Oberfläche mit
einem trockenen, weichen Lappen
ab, um verbliebene Feuchtigkeit voll-
ständig zu entfernen.
■Reinigung von Bereichen mit Metallver- zierungen mit satinierter Oberfläche
Bei den Metallbereichen kommt für die Ober-
fläche eine Schicht von echtem Metall zum
Einsatz. Es ist erforder lich, sie regelmäßig zu reinigen. Wenn schmutzige Bereiche über
lange Zeiträume nicht gereinigt werden, kann
sich eine spätere Reinigung schwierig gestal- ten.
Beseitigen Sie Schmutz und Staub
mit einem Staubsauger.
Wischen Sie verbleibenden Schmutz
und Staub mit einem weichen, mit
verdünntem Reinigungsmittel ange-
feuchteten Lappen ab.
Verwenden Sie eine wasserverdünnte
Lösung mit einem Anteil von ca. 5% neutra-
lem Wollwaschmittel.
Wringen Sie den Lappen gut aus
und wischen Sie alle zurückgeblie-
benen Spuren des Reinigungsmittels
sorgfältig weg.
Wischen Sie die Oberfläche mit
einem trockenen, weichen Lappen
ab, um verbliebene Feuchtigkeit voll-
ständig zu entfernen. Lassen Sie
das Leder an einem schattigen und
belüfteten Ort trocknen.
■Pflege des Leders
Toyota empfiehlt, den Innenraum des Fahr-
zeugs mindestens zweimal pro Jahr zu reini- gen, um die Qualität des Innenraumes des
Fahrzeugs zu erhalten.
Beseitigen Sie Schmutz und Staub
mit einem Staubsauger.
Verwenden Sie zum Abwischen
einen weichen Lappen, der mit neu-
tralem, auf ca. 1 % verdünntem Rei-
nigungsmittel angefeuchteten ist.
Wringen Sie den Lappen gut aus
und wischen Sie zurückgebliebene
Reinigungsmittel- oder Wasserreste
sorgfältig weg.
HINWEIS
■Reinigung der Innenseite der Heck-
scheibe
●Verwenden Sie zur Reinigung der Heck-
scheibe keinen Glasreiniger, da hier- durch die Heizdrähte der
Heckscheibenheizung oder die Antenne
beschädigt werden können. Verwenden Sie einen Lappen mit lauwarmem Was-
ser, um die Scheibe vo rsichtig zu reini-
gen. Führen Sie die Wischbewegungen über die Scheibe parallel zu den Heiz-
drähten oder der Antenne aus.
●Achten Sie darauf, die Heizdrähte oder die Antenne nicht zu zerkratzen oder zu
beschädigen.
Reinigung von Bereichen mit
Metallverzierungen mit satinier-
ter Oberfläche
Reinigung des Leders
Reinigen der Bereiche mit syn-
thetischem Leder

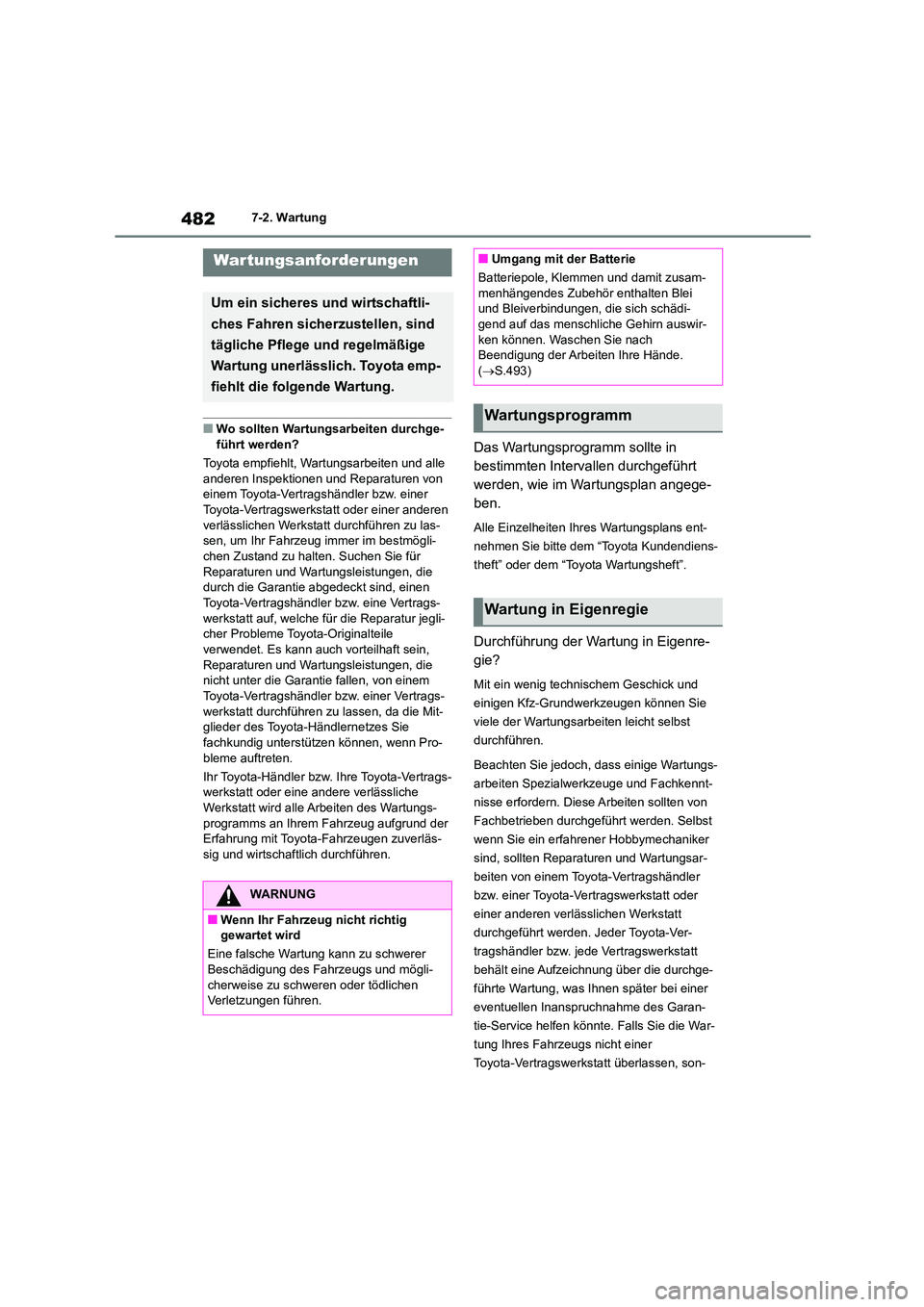

Page 484 of 782

4827-2. Wartung
7-2.Wartung
■Wo sollten Wartungsarbeiten durchge- führt werden?
Toyota empfiehlt, Wartungsarbeiten und alle
anderen Inspektionen und Reparaturen von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt durchführen zu las-
sen, um Ihr Fahrzeug immer im bestmögli- chen Zustand zu halten. Suchen Sie für
Reparaturen und Wartungsleistungen, die
durch die Garantie abgedeckt sind, einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt auf, welche für die Reparatur jegli-
cher Probleme Toyota-Originalteile verwendet. Es kann auch vorteilhaft sein,
Reparaturen und Wartungsleistungen, die
nicht unter die Garantie fallen, von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt durchführen zu lassen, da die Mit-
glieder des Toyota-Händlernetzes Sie fachkundig unterstützen können, wenn Pro-
bleme auftreten.
Ihr Toyota-Händler bzw. Ihre Toyota-Vertrags-
werkstatt oder eine andere verlässliche Werkstatt wird alle Arbeiten des Wartungs-
programms an Ihrem Fahrzeug aufgrund der
Erfahrung mit Toyota-Fahrzeugen zuverläs- sig und wirtschaftlich durchführen.
Das Wartungsprogramm sollte in
bestimmten Intervallen durchgeführt
werden, wie im Wartungsplan angege-
ben.
Alle Einzelheiten Ihres Wartungsplans ent-
nehmen Sie bitte dem “Toyota Kundendiens-
theft” oder dem “Toyota Wartungsheft”.
Durchführung der Wartung in Eigenre-
gie?
Mit ein wenig techni schem Geschick und
einigen Kfz-Grundwerkzeugen können Sie
viele der Wartungsarbeiten leicht selbst
durchführen.
Beachten Sie jedoch, dass einige Wartungs-
arbeiten Spezialwerkzeuge und Fachkennt-
nisse erfordern. Diese Arbeiten sollten von
Fachbetrieben durchgeführt werden. Selbst
wenn Sie ein erfahrener Hobbymechaniker
sind, sollten Reparaturen und Wartungsar-
beiten von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
durchgeführt werden. Jeder Toyota-Ver-
tragshändler bzw. jede Vertragswerkstatt
behält eine Aufzeichnung über die durchge-
führte Wartung, was Ihnen später bei einer
eventuellen Inanspruchnahme des Garan-
tie-Service helfen könn te. Falls Sie die War-
tung Ihres Fahrzeugs nicht einer
Toyota-Vertragswerkstatt überlassen, son-
War tungsanforderungen
Um ein sicheres und wirtschaftli-
ches Fahren sicherzustellen, sind
tägliche Pflege und regelmäßige
Wartung unerlässlich. Toyota emp-
fiehlt die folgende Wartung.
WARNUNG
■Wenn Ihr Fahrzeug nicht richtig
gewartet wird
Eine falsche Wartung kann zu schwerer
Beschädigung des Fahrzeugs und mögli- cherweise zu schweren oder tödlichen
Verletzungen führen.
■Umgang mit der Batterie
Batteriepole, Klemmen und damit zusam-
menhängendes Zubehör enthalten Blei
und Bleiverbindungen, die sich schädi- gend auf das menschliche Gehirn auswir-
ken können. Waschen Sie nach
Beendigung der Arbeiten Ihre Hände. ( S.493)
Wartungsprogramm
Wartung in Eigenregie

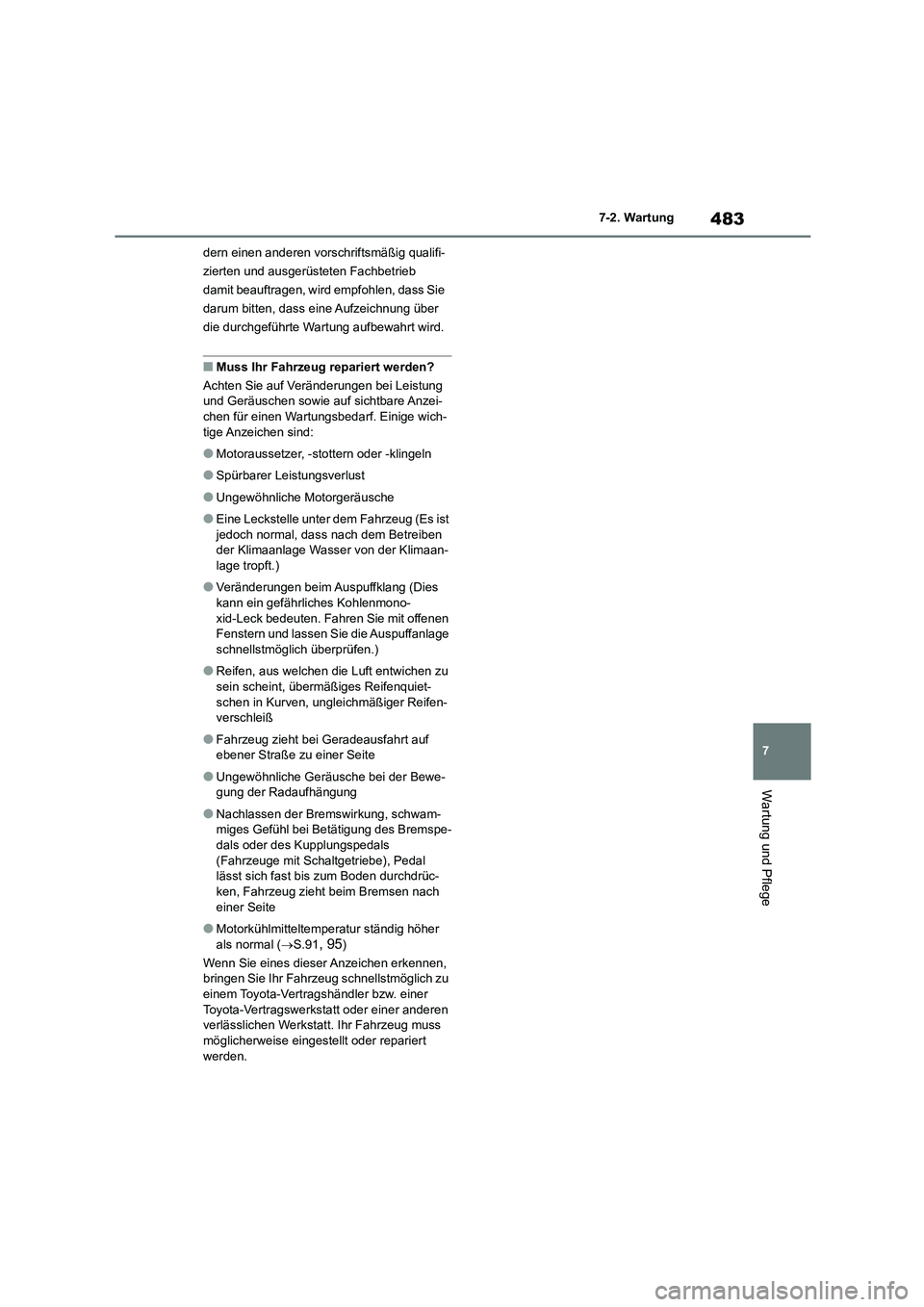

Page 485 of 782

483
7
7-2. Wartung
Wartung und Pflege
dern einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb
damit beauftragen, wird empfohlen, dass Sie
darum bitten, dass eine Aufzeichnung über
die durchgeführte Wartung aufbewahrt wird.
■Muss Ihr Fahrzeug repariert werden?
Achten Sie auf Veränderungen bei Leistung
und Geräuschen sowie auf sichtbare Anzei- chen für einen Wartungsbedarf. Einige wich-
tige Anzeichen sind:
●Motoraussetzer, -stottern oder -klingeln
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (Es ist
jedoch normal, dass nach dem Betreiben
der Klimaanlage Wasser von der Klimaan- lage tropft.)
●Veränderungen beim Auspuffklang (Dies kann ein gefährliches Kohlenmono-
xid-Leck bedeuten. Fahren Sie mit offenen
Fenstern und lassen Sie die Auspuffanlage schnellstmöglich überprüfen.)
●Reifen, aus welchen die Luft entwichen zu sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifen-
verschleiß
●Fahrzeug zieht bei Geradeausfahrt auf
ebener Straße zu einer Seite
●Ungewöhnliche Geräusche bei der Bewe-
gung der Radaufhängung
●Nachlassen der Bremswirkung, schwam-
miges Gefühl bei Betätigung des Bremspe- dals oder des Kupplungspedals
(Fahrzeuge mit Schaltgetriebe), Pedal
lässt sich fast bis zum Boden durchdrüc- ken, Fahrzeug zieht beim Bremsen nach
einer Seite
●Motorkühlmitteltemperatur ständig höher
als normal ( S.91, 95)
Wenn Sie eines dieser Anzeichen erkennen,
bringen Sie Ihr Fahrzeug schnellstmöglich zu einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werksta tt. Ihr Fahrzeug muss möglicherweise einges tellt oder repariert
werden.
Page 486 of 782

4847-3. Wartung in Eigenregie

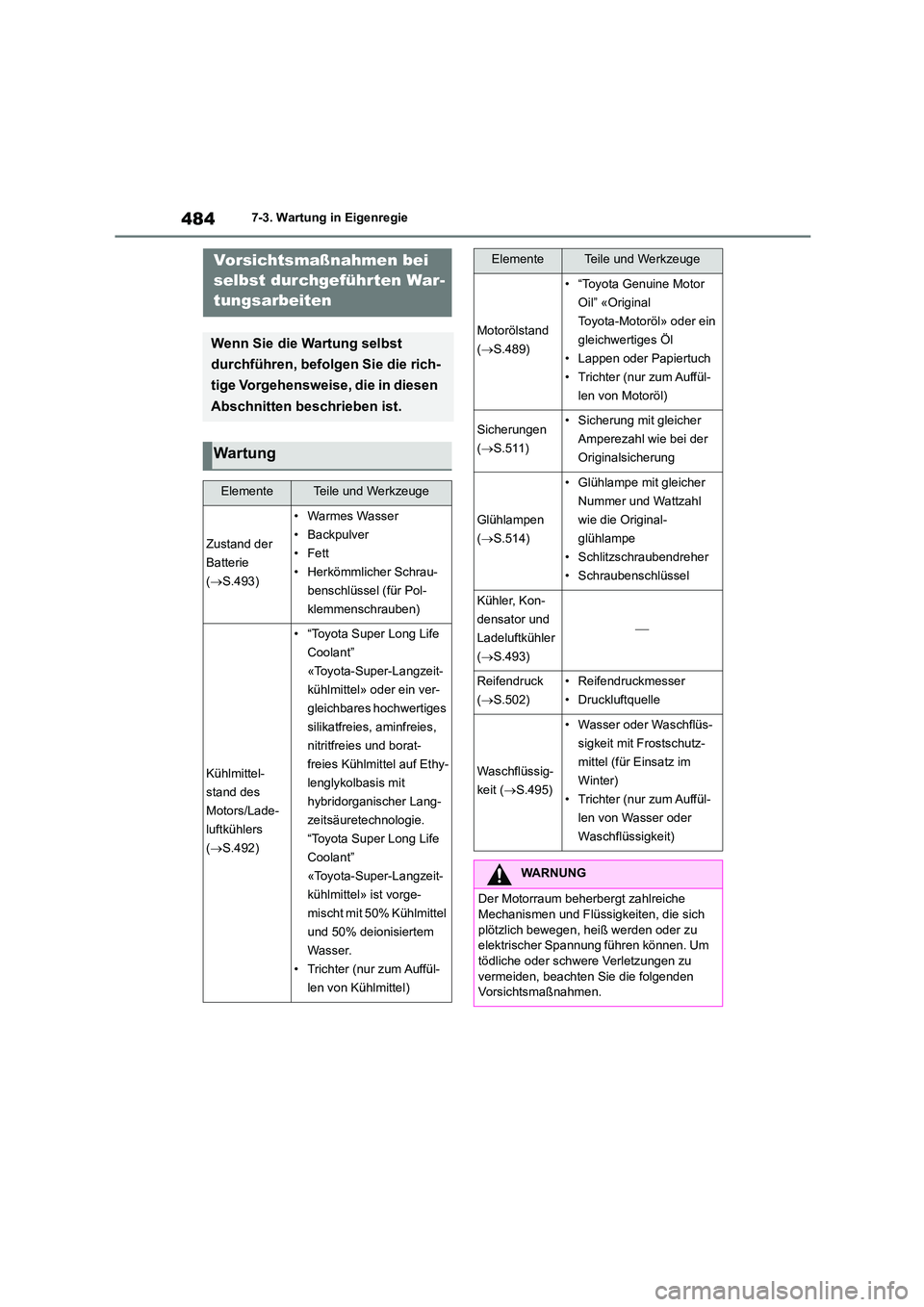

7-3.Wartung in EigenregieVorsichtsmaßnahmen bei
selbst durchgeführten War-
tungsarbeiten
Wenn Sie die Wartung selbst
durchführen, befolgen Sie die rich-
tige Vorgehensweise, die in diesen
Abschnitten beschrieben ist.
Wartung
ElementeTeile und Werkzeuge
Zustand der
Batterie
( S.493)
• Warmes Wasser
• Backpulver
•Fett
• Herkömmlicher Schrau-
benschlüssel (für Pol-
klemmenschrauben)
Kühlmittel-
stand des
Motors/Lade-
luftkühlers
( S.492)
• “Toyota Super Long Life
Coolant”
«Toyota-Super-Langzeit-
kühlmittel» oder ein ver-
gleichbares hochwertiges
silikatfreies, aminfreies,
nitritfreies und borat-
freies Kühlmittel auf Ethy-
lenglykolbasis mit
hybridorganischer Lang-
zeitsäuretechnologie.
“Toyota Super Long Life
Coolant”
«Toyota-Super-Langzeit-
kühlmittel» ist vorge-
mischt mit 50% Kühlmittel
und 50% deionisiertem
Wasser.
• Trichter (nur zum Auffül-
len von Kühlmittel)
Motorölstand
( S.489)
• “Toyota Genuine Motor
Oil” «Original
Toyota-Motoröl» oder ein
gleichwertiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffül-
len von Motoröl)
Sicherungen
( S.511)
• Sicherung mit gleicher
Amperezahl wie bei der
Originalsicherung
Glühlampen
( S.514)
• Glühlampe mit gleicher
Nummer und Wattzahl
wie die Original-
glühlampe
• Schlitzschraubendreher
• Schraubenschlüssel
Kühler, Kon-
densator und
Ladeluftkühler
( S.493)
Reifendruck
( S.502)
• Reifendruckmesser
• Druckluftquelle
Waschflüssig-
keit ( S.495)
• Wasser oder Waschflüs-
sigkeit mit Frostschutz-
mittel (für Einsatz im
Winter)
• Trichter (nur zum Auffül-
len von Wasser oder
Waschflüssigkeit)
WARNUNG
Der Motorraum beherbergt zahlreiche
Mechanismen und Flüssigkeiten, die sich
plötzlich bewegen, heiß werden oder zu elektrischer Spannung führen können. Um
tödliche oder schwere Verletzungen zu
vermeiden, beachten Sie die folgenden Vorsichtsmaßnahmen.
ElementeTeile und Werkzeuge
Page 487 of 782

485
7
7-3. Wartung in Eigenregie
Wartung und Pflege

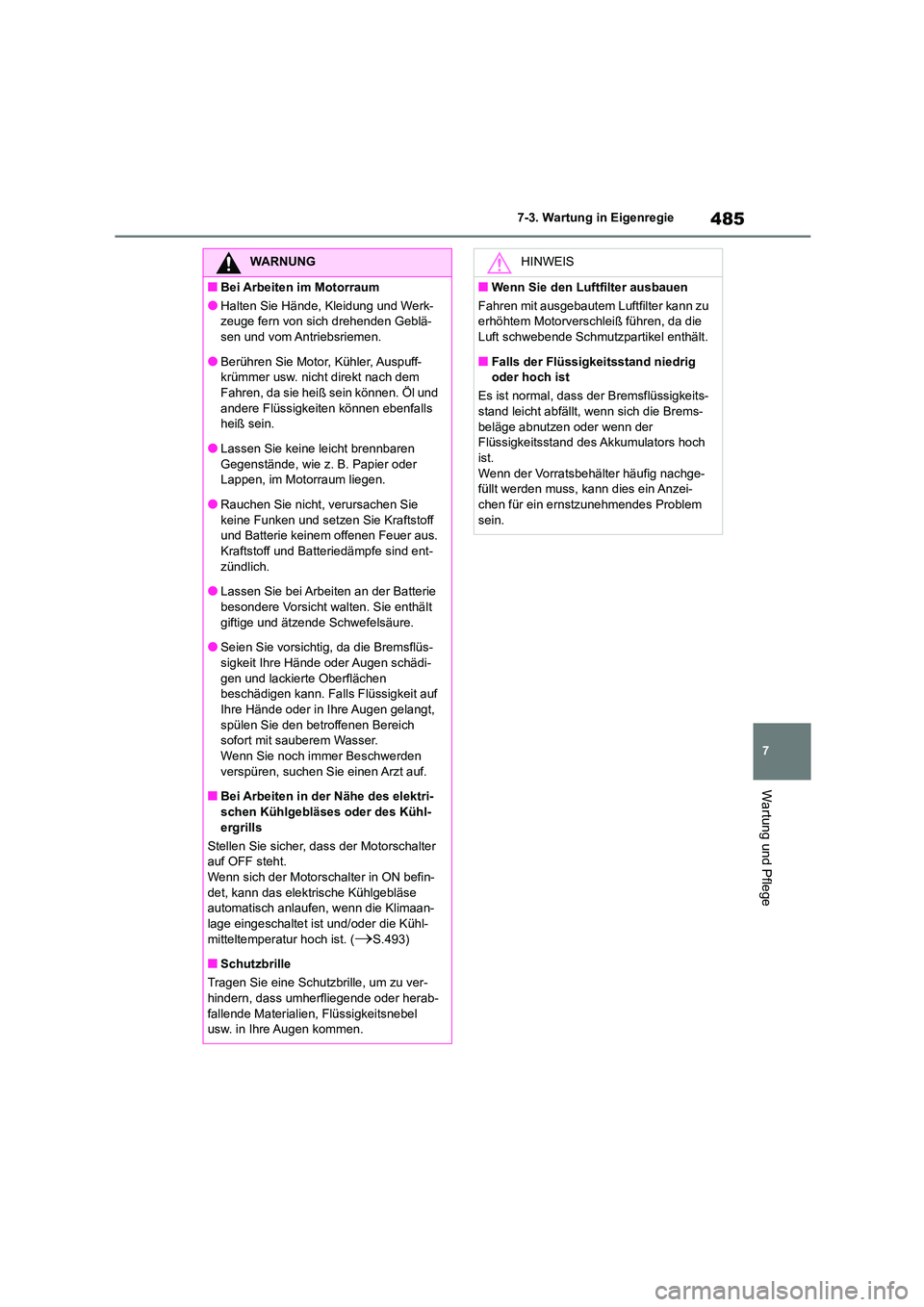

WARNUNG
■Bei Arbeiten im Motorraum
●Halten Sie Hände, Kleidung und Werk-
zeuge fern von sich drehenden Geblä-
sen und vom Antriebsriemen.
●Berühren Sie Motor, Kühler, Auspuff-
krümmer usw. nicht direkt nach dem
Fahren, da sie heiß sein können. Öl und andere Flüssigkeiten können ebenfalls
heiß sein.
●Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder
Lappen, im Motorraum liegen.
●Rauchen Sie nicht, verursachen Sie keine Funken und setzen Sie Kraftstoff
und Batterie keinem offenen Feuer aus.
Kraftstoff und Batteriedämpfe sind ent- zündlich.
●Lassen Sie bei Arbeiten an der Batterie
besondere Vorsicht walten. Sie enthält giftige und ätzende Schwefelsäure.
●Seien Sie vorsichtig, da die Bremsflüs-
sigkeit Ihre Hände oder Augen schädi- gen und lackierte Oberflächen
beschädigen kann. Falls Flüssigkeit auf
Ihre Hände oder in Ihre Augen gelangt,
spülen Sie den betroffenen Bereich sofort mit sauberem Wasser.
Wenn Sie noch immer Beschwerden
verspüren, suchen Sie einen Arzt auf.
■Bei Arbeiten in der Nähe des elektri-
schen Kühlgebläses oder des Kühl-
ergrills
Stellen Sie sicher, das s der Motorschalter auf OFF steht.
Wenn sich der Motorschalter in ON befin-
det, kann das elektrische Kühlgebläse automatisch anlaufen, wenn die Klimaan-
lage eingeschaltet ist und/oder die Kühl-
mitteltemperatur hoch ist. (S.493)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu ver-
hindern, dass umherfliegende oder herab-
fallende Materialien, Flüssigkeitsnebel usw. in Ihre Augen kommen.
HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu
erhöhtem Motorverschleiß führen, da die
Luft schwebende Schmutzpartikel enthält.
■Falls der Flüssigkeitsstand niedrig
oder hoch ist
Es ist normal, dass der Bremsflüssigkeits-
stand leicht abfällt, wenn sich die Brems- beläge abnutzen oder wenn der
Flüssigkeitsstand des Akkumulators hoch
ist. Wenn der Vorratsbehälter häufig nachge-
füllt werden muss, kann dies ein Anzei-
chen für ein ernstzunehmendes Problem sein.
Page 488 of 782

4867-3. Wartung in Eigenregie

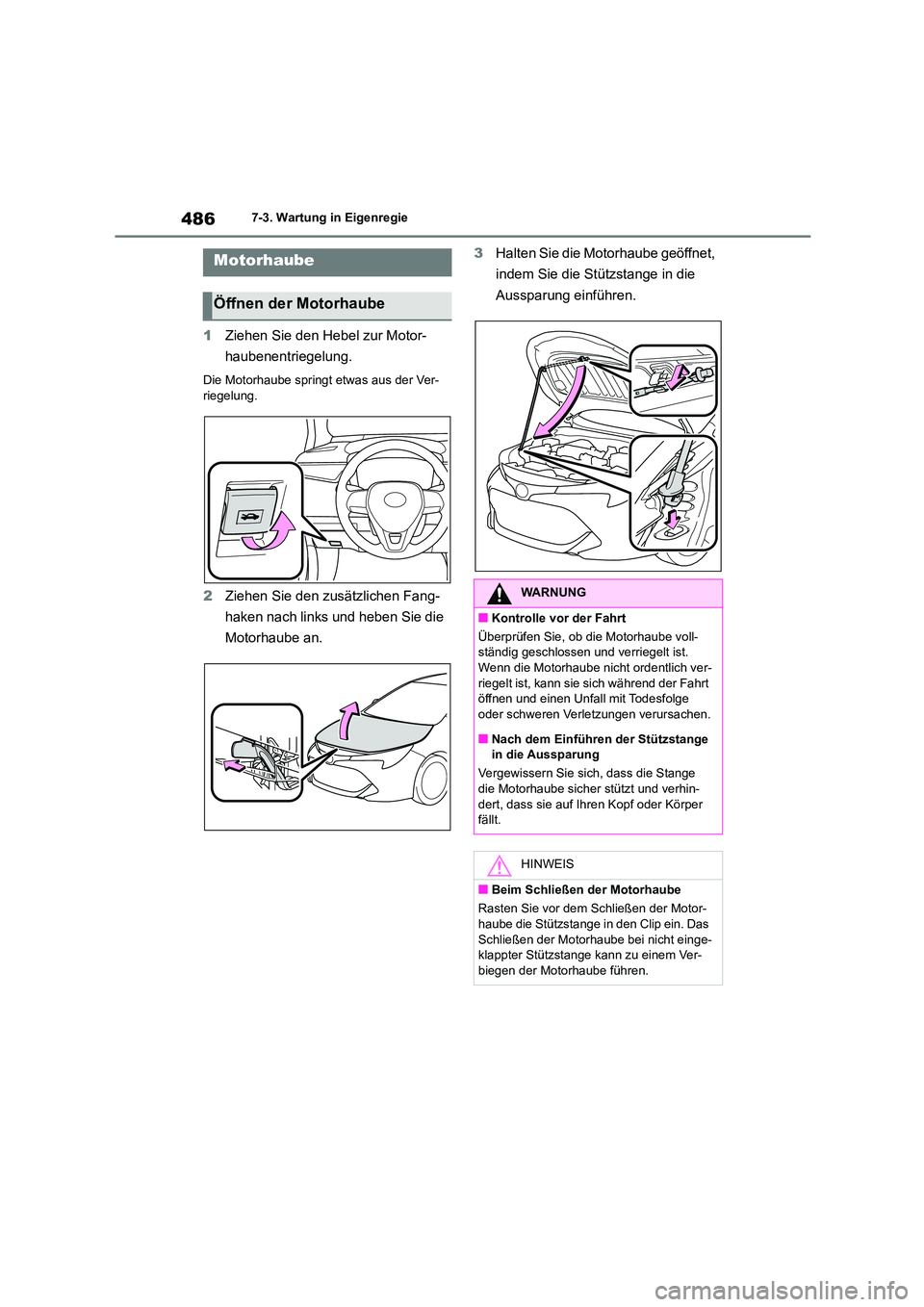

1Ziehen Sie den Hebel zur Motor-
haubenentriegelung.
Die Motorhaube springt etwas aus der Ver-
riegelung.
2 Ziehen Sie den zusätzlichen Fang-
haken nach links und heben Sie die
Motorhaube an.
3 Halten Sie die Motorhaube geöffnet,
indem Sie die Stützstange in die
Aussparung einführen.
Motorhaube
Öffnen der Motorhaube
WARNUNG
■Kontrolle vor der Fahrt
Überprüfen Sie, ob die Motorhaube voll- ständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht ordentlich ver-
riegelt ist, kann sie sich während der Fahrt öffnen und einen Unfall mit Todesfolge
oder schweren Verletzungen verursachen.
■Nach dem Einführen der Stützstange in die Aussparung
Vergewissern Sie sich, dass die Stange
die Motorhaube sicher stützt und verhin-
dert, dass sie auf Ihren Kopf oder Körper fällt.
HINWEIS
■Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motor-
haube die Stützstange in den Clip ein. Das
Schließen der Motorhaube bei nicht einge- klappter Stützstange kann zu einem Ver-
biegen der Motorhaube führen.
Page 489 of 782

487
7
7-3. Wartung in Eigenregie
Wartung und Pflege

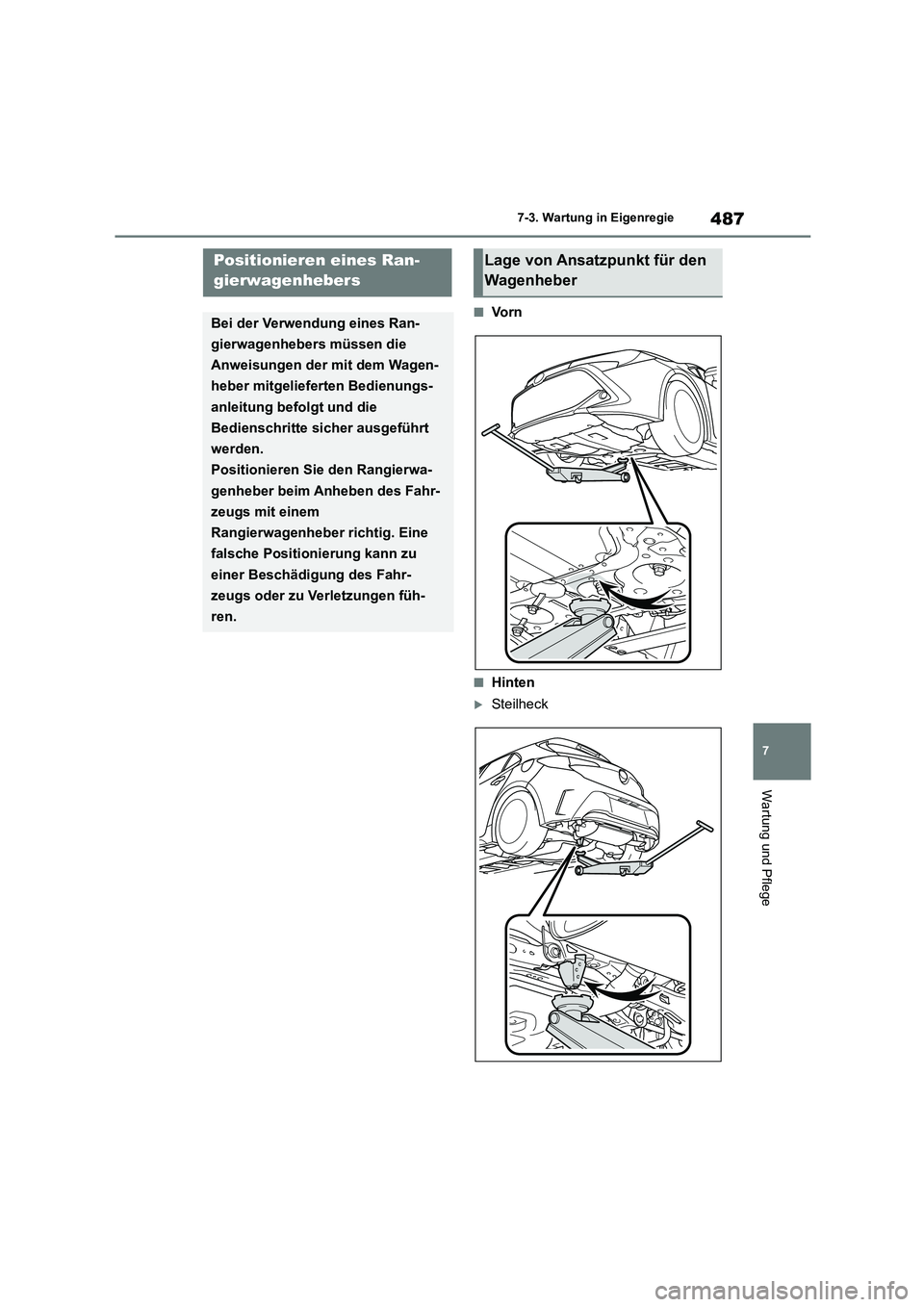

■Vo r n
■Hinten
Steilheck
Positionieren eines Ran-
gierwagenhebers
Bei der Verwendung eines Ran-
gierwagenhebers müssen die
Anweisungen der mit dem Wagen-
heber mitgelieferten Bedienungs-
anleitung befolgt und die
Bedienschritte sicher ausgeführt
werden.
Positionieren Sie den Rangierwa-
genheber beim Anheben des Fahr-
zeugs mit einem
Rangierwagenheber richtig. Eine
falsche Positionierung kann zu
einer Beschädigung des Fahr-
zeugs oder zu Verletzungen füh-
ren.
Lage von Ansatzpunkt für den
Wagenheber
Page 490 of 782

4887-3. Wartung in Eigenregie

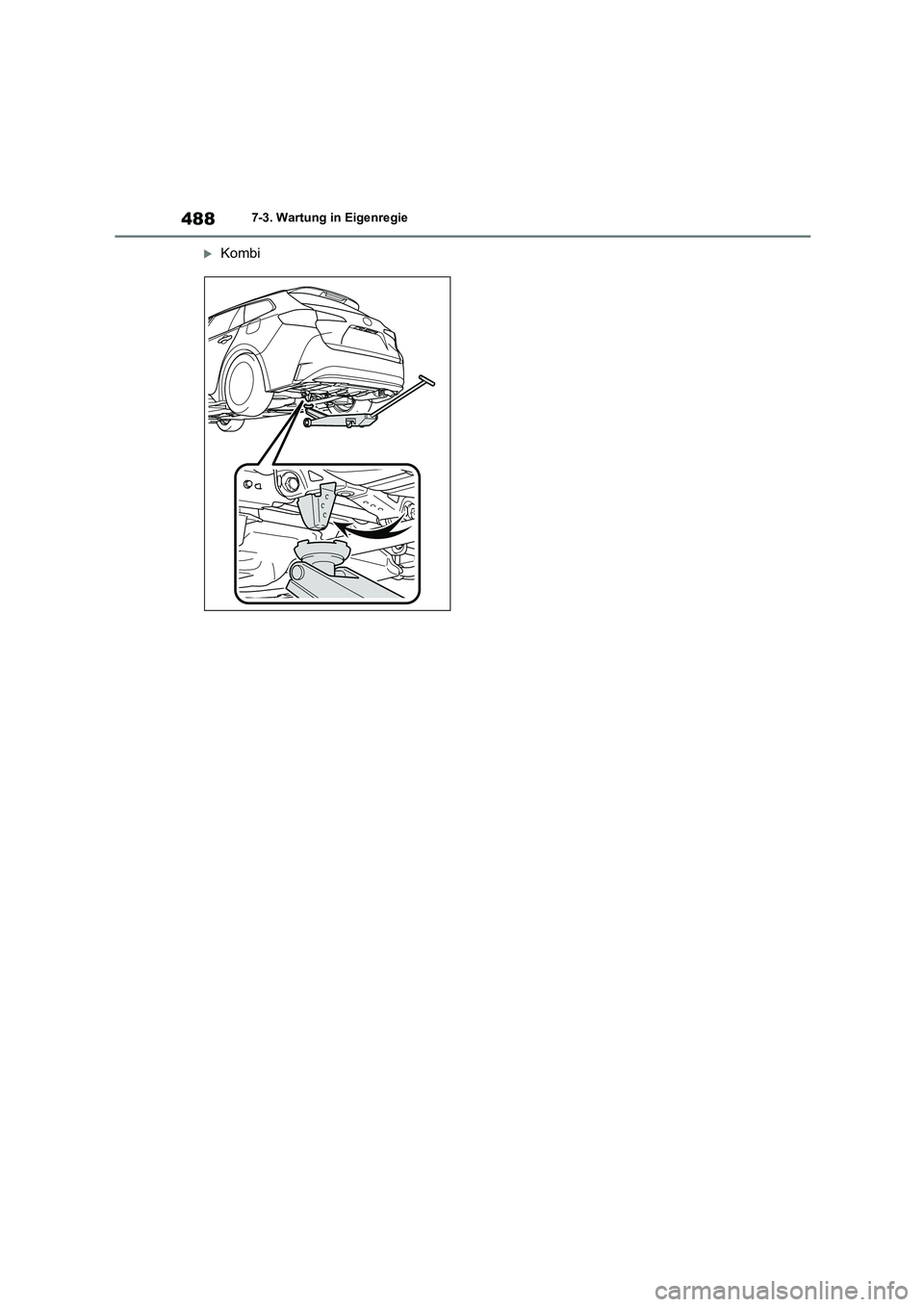

Kombi
