ADVARSEL!(Fortsat)
Hvornår skal funktionen deaktiveres?
I følgende situationer skal funktionen
deaktiveres, da den kan blive aktiveret,
også når der ikke er risiko for en
kollision.
• Hvis ovenstående advarsler ikke
overholdes.
• Der er monteret en ikke-original
Toyota-affjedring (sænket
undervogn og lignende).
Når bilen skal vaskes
Der må ikke rettes kraftige stråler af
vand eller damp mod sensorområdet.
Det kan medføre fejl i sensoren.
• Hvis du bruger en højtryksvasker til
at vaske bilen, må du ikke sprøjte
direkte på sensorerne, da dette kan
forårsage fejl i en sensor.
• Hvis du bruger damp til at vaske
bilen, må du ikke rette dampen mod
områder tæt på sensorerne, da dette
kan forårsage fejl i en sensor.
Systemet kan betjenes, når
• Tændingskontakten er slået til.
• Funktionen Toyota
parkeringshjælpsensor er slået til.
• Bilens hastighed er lavere end ca.
10 km/t.
• Gearvælgeren står i en anden position
end P.
• Rattet er drejet ca. 90° eller mere
(sidesensorer for, sidesensorer bag)
(hvis monteret)
Objektadvarselsfunktion (hvis
monteret)
Når et objekt i sideområderne er inden
for bilens kurs, mens bilen kører fremad
eller bakker, informerer denne funktion
føreren via display og summer.
AObjekt
BBilens beregnede kurs
Objektregistrering i sideområderne
(hvis monteret)
• Objekter i sideområderne registreres
under kørslen ved at scanne
sideområderne ved hjælp af
sidesensorerne. Registrerede objekter
gemmes i hukommelsen i op til ca.
2 minutter.
• Objekter registreres muligvis ikke i
sideområderne, før scanningen er
fuldført. Når tændingskontakten er
slået til, udføres scanningen, efter at
bilen har kørt i kort tid.
• Når et objekt som eksempelvis en
anden bil, en fodgænger eller et dyr
registreres af sidesensorerne, kan
objektet fortsat være registreret, efter
at det ikke længere befinder sig i
sidesensorens registreringsområde.
Hvis “Parking Assist Unavailable
Please Clean Parking Assist Sensor”
vises på multi-informationsdisplayet
En sensor kan være dækket af is, sne,
snavs osv. Fjern isen, sneen, snavset
m.m. fra sensoren, så systemet kan
fungere normalt igen.
Der kan dannes is på sensoren ved lave
temperaturer, og der vises en
advarselsmeddelelse om, at sensoren
ikke kan registrere objekter. Når isen
smelter, fungerer systemet normalt igen.
4.5 Brug af systemer til sikker og let kørsel
265
4
Kørsel

Hvis “Parking Assist Unavailable”
vises på multi-informationsdisplayet
• Der kan løbe vand over sensorens
overflade konstant, fx i kraftig regn.
Når systemet vurderer, at den er
normal, vender systemet tilbage til
normal funktion.
• Initialisering er muligvis ikke udført,
efter at en batteripol har været
frakoblet og tilkoblet igen. Initialisér
systemet. (→S. 266) Hvis
meddelelsen fortsat vises efter
initialiseringen, skal bilen efterses hos
en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede
fagfolk.
Hvis en batteripol har været frakoblet
og tilkoblet igen
Systemet skal initialiseres. Systemet
initialiseres ved at køre bilen lige frem i
mindst 5 sekunder med en hastighed på
mindst 35 km/t.
Oplysninger om sensorregistrering
Under brug kan følgende situationer
opstå.
• Sensorerne kan muligvis kun
registrere objekter tæt på for- og
bagkofangerne.
• Afhængigt af objektets form og andre
faktorer kan registreringsafstanden
være kortere, eller registrering er
eventuelt ikke mulig.
• Hvis et objekt er meget tæt på en
sensor, vil det muligvis ikke blive
registreret.
• Der er en kort forsinkelse mellem
registreringen og visningen af
objektet. Selv ved lave hastigheder er
der mulighed for, at objektet kommer
inden for sensorens
registreringsområder, inden displayet
vises, og advarselsbippet lyder.• Det kan være svært at høre summeren
på grund af audiosystemets lydstyrke
eller luftstøj fra airconditionsystemet.
• Det kan være svært at høre
summeren, hvis summere for andre
systemer er aktiveret.
Objekter, som systemet muligvis ikke
kan registrere korrekt
Formen på objektet kan gøre, at
sensoren ikke kan registrere det. Vær
især opmærksom på følgende objekter:
• Ledninger, hegn, tovværk osv.
• Vat, sne og andre materialer, der
absorberer lydbølger
• Objekter med spidse vinkler
• Lave objekter
• Høje objekter med overdele, der rager
ud i retning mod bilen
Personer registreres muligvis ikke, hvis
de bærer visse typer beklædning.
Situationer, hvor systemet muligvis
ikke fungerer korrekt
Visse forhold ved bilen og i
omgivelserne kan påvirke en sensors
evne til at registrere objekter korrekt.
Særlige tilfælde, hvor dette kan
forekomme, er angivet nedenfor.
• Der er snavs, sne eller is på en sensor.
(Problemet løses ved at tørre
sensorerne af ).
• En sensor er frosset. (Problemet løses
ved at tø området op). I særlig koldt
vejr kan det ske, at skærmens visning
er unormal, eller at objekter som fx en
mur ikke registreres, hvis en sensor er
frosset.
• En sensor er tildækket.
• Når en sensor eller området omkring
en sensor er meget varmt eller koldt.
4.5 Brug af systemer til sikker og let kørsel
266

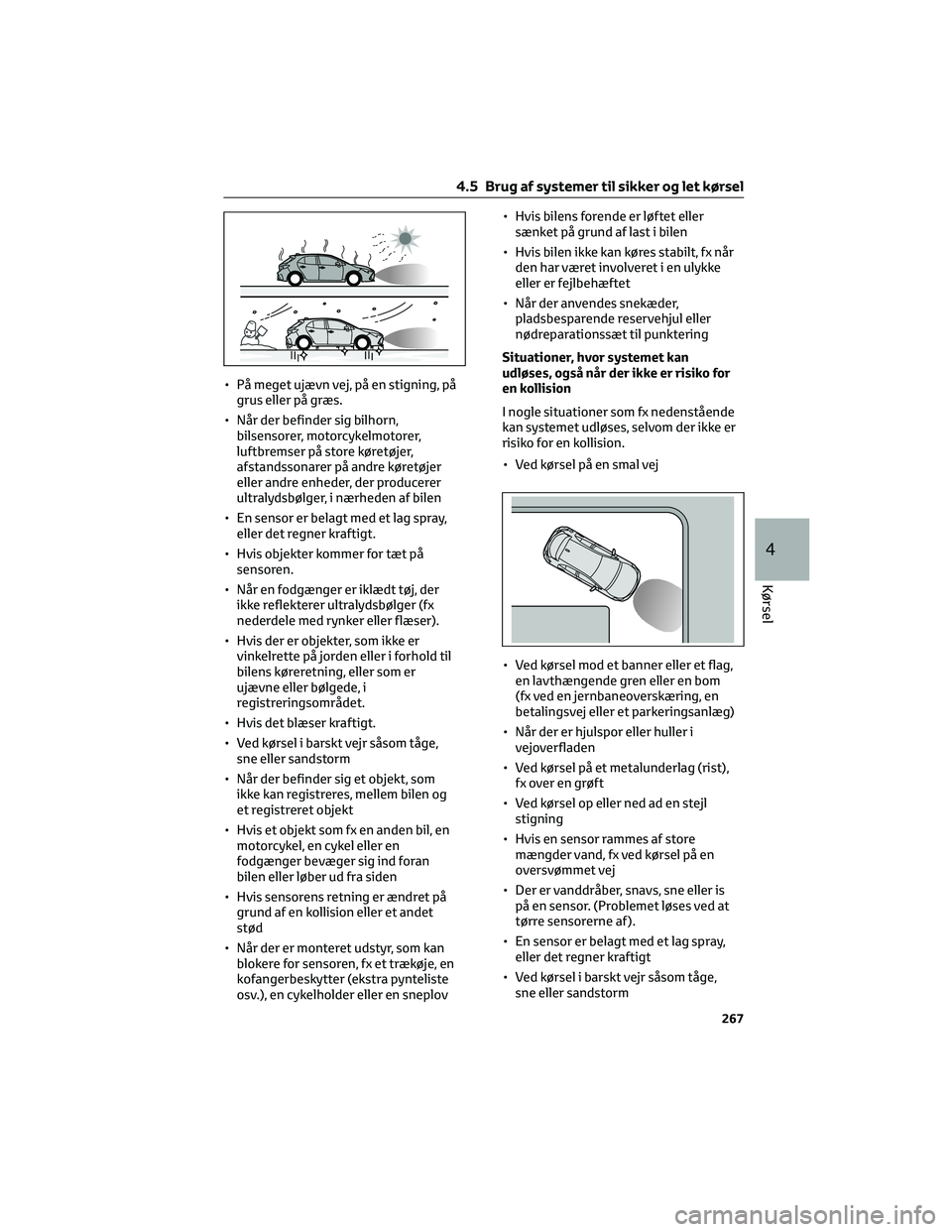

• På meget ujævn vej, på en stigning, på
grus eller på græs.
• Når der befinder sig bilhorn,
bilsensorer, motorcykelmotorer,
luftbremser på store køretøjer,
afstandssonarer på andre køretøjer
eller andre enheder, der producerer
ultralydsbølger, i nærheden af bilen
• En sensor er belagt med et lag spray,
eller det regner kraftigt.
• Hvis objekter kommer for tæt på
sensoren.
• Når en fodgænger er iklædt tøj, der
ikke reflekterer ultralydsbølger (fx
nederdele med rynker eller flæser).
• Hvis der er objekter, som ikke er
vinkelrette på jorden eller i forhold til
bilens køreretning, eller som er
ujævne eller bølgede, i
registreringsområdet.
• Hvis det blæser kraftigt.
• Ved kørsel i barskt vejr såsom tåge,
sne eller sandstorm
• Når der befinder sig et objekt, som
ikke kan registreres, mellem bilen og
et registreret objekt
• Hvis et objekt som fx en anden bil, en
motorcykel, en cykel eller en
fodgænger bevæger sig ind foran
bilen eller løber ud fra siden
• Hvis sensorens retning er ændret på
grund af en kollision eller et andet
stød
• Når der er monteret udstyr, som kan
blokere for sensoren, fx et trækøje, en
kofangerbeskytter (ekstra pynteliste
osv.), en cykelholder eller en sneplov• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
• Hvis bilen ikke kan køres stabilt, fx når
den har været involveret i en ulykke
eller er fejlbehæftet
• Når der anvendes snekæder,
pladsbesparende reservehjul eller
nødreparationssæt til punktering
Situationer, hvor systemet kan
udløses, også når der ikke er risiko for
en kollision
I nogle situationer som fx nedenstående
kan systemet udløses, selvom der ikke er
risiko for en kollision.
• Ved kørsel på en smal vej
• Ved kørsel mod et banner eller et flag,
en lavthængende gren eller en bom
(fx ved en jernbaneoverskæring, en
betalingsvej eller et parkeringsanlæg)
• Når der er hjulspor eller huller i
vejoverfladen
• Ved kørsel på et metalunderlag (rist),
fx over en grøft
• Ved kørsel op eller ned ad en stejl
stigning
• Hvis en sensor rammes af store
mængder vand, fx ved kørsel på en
oversvømmet vej
• Der er vanddråber, snavs, sne eller is
på en sensor. (Problemet løses ved at
tørre sensorerne af ).
• En sensor er belagt med et lag spray,
eller det regner kraftigt
• Ved kørsel i barskt vejr såsom tåge,
sne eller sandstorm
4.5 Brug af systemer til sikker og let kørsel
267
4
Kørsel

• Når det blæser kraftigt
• Når der befinder sig bilhorn,
bilsensorer, motorcykelmotorer,
luftbremser på store køretøjer,
afstandssonarer på andre køretøjer
eller andre enheder, der producerer
ultralydsbølger, i nærheden af bilen
• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
• Hvis sensorens retning er ændret på
grund af en kollision eller et andet
stød
• Bilen nærmer sig en høj eller buet
kantsten
• Kørsel tæt på søjler (stålbjælker med
H-profil osv.) i parkeringshuse, på
byggepladser m.m.
• Hvis bilen ikke kan køres stabilt, fx når
den har været involveret i en ulykke
eller er fejlbehæftet
• På en meget ujævn vej, på en skråning,
på grus eller på græs
• Når der anvendes snekæder,
pladsbesparende reservehjul eller
nødreparationssæt til punkteringVisning af sensorregistrering, afstand
til objekt
Sensorernes registreringsområde
ACa. 100 cm
BCa. 150 cm
CCa.60cm
DCa. 115 cm (biler med sidesensorer
for og sidesensorer bag)
Diagrammet viser sensorernes
registreringsområde. Bemærk, at
sensorerne ikke kan registrere objekter,
som er ekstremt tæt på bilen.
For oplysninger om registrering af
objekter i sideområderne. (→S. 265)
Sensorernes registreringsområde kan
ændre sig afhængig af formen på
forhindringen osv.
4.5 Brug af systemer til sikker og let kørsel
268

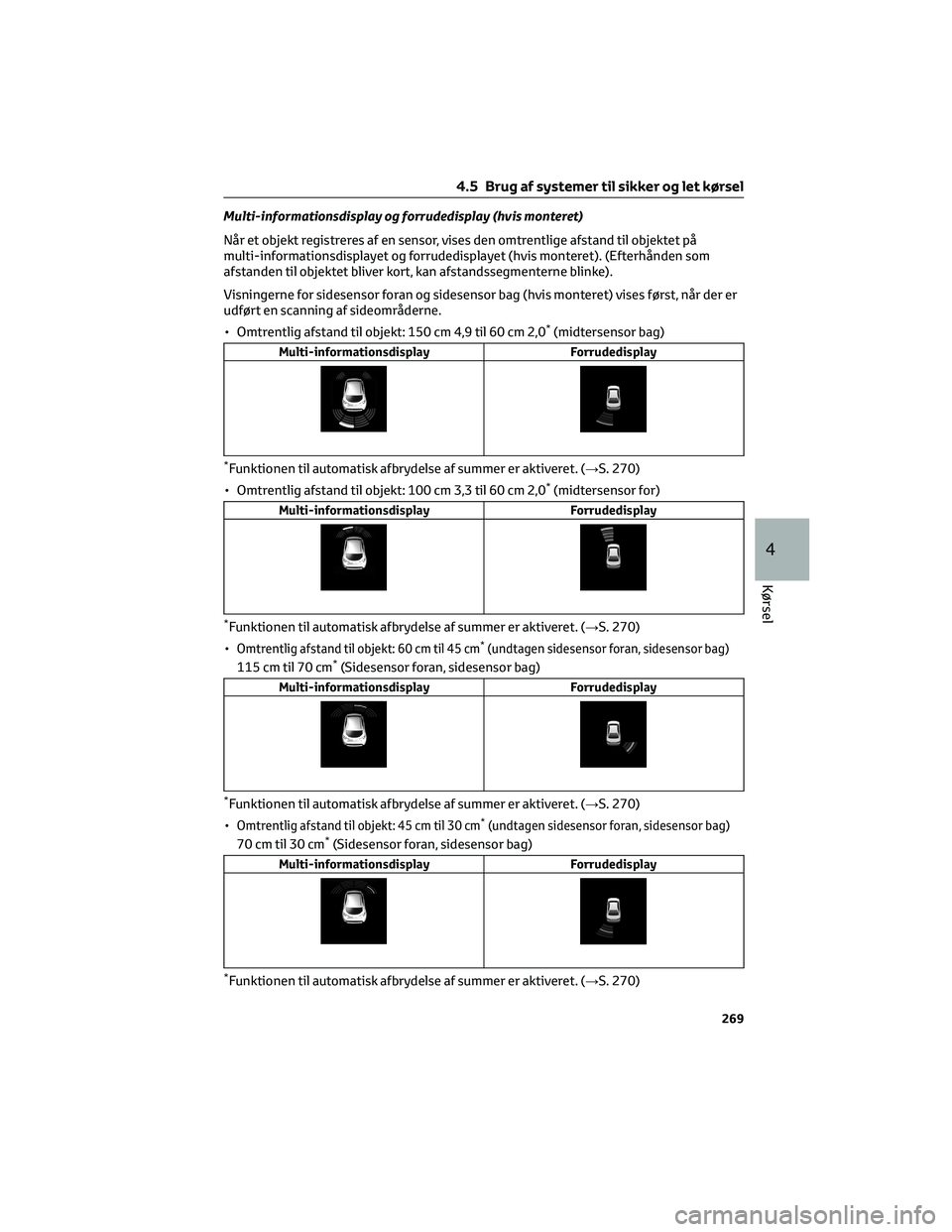

Multi-informationsdisplay og forrudedisplay (hvis monteret)
Når et objekt registreres af en sensor, vises den omtrentlige afstand til objektet på
multi-informationsdisplayet og forrudedisplayet (hvis monteret). (Efterhånden som
afstanden til objektet bliver kort, kan afstandssegmenterne blinke).
Visningerne for sidesensor foran og sidesensor bag (hvis monteret) vises først, når der er
udført en scanning af sideområderne.
• Omtrentlig afstand til objekt: 150 cm 4,9 til 60 cm 2,0
*(midtersensor bag)
Multi-informationsdisplay Forrudedisplay
*Funktionen til automatisk afbrydelse af summer er aktiveret. (→S. 270)
• Omtrentlig afstand til objekt: 100 cm 3,3 til 60 cm 2,0
*(midtersensor for)
Multi-informationsdisplay Forrudedisplay
*Funktionen til automatisk afbrydelse af summer er aktiveret. (→S. 270)
•
Omtrentlig afstand til objekt: 60 cm til 45 cm*(undtagen sidesensor foran, sidesensor bag)
115 cm til 70 cm*(Sidesensor foran, sidesensor bag)
Multi-informationsdisplay Forrudedisplay
*Funktionen til automatisk afbrydelse af summer er aktiveret. (→S. 270)
•
Omtrentlig afstand til objekt: 45 cm til 30 cm*(undtagen sidesensor foran, sidesensor bag)
70 cm til 30 cm*(Sidesensor foran, sidesensor bag)
Multi-informationsdisplay Forrudedisplay
*Funktionen til automatisk afbrydelse af summer er aktiveret. (→S. 270)
4.5 Brug af systemer til sikker og let kørsel
269
4
Kørsel

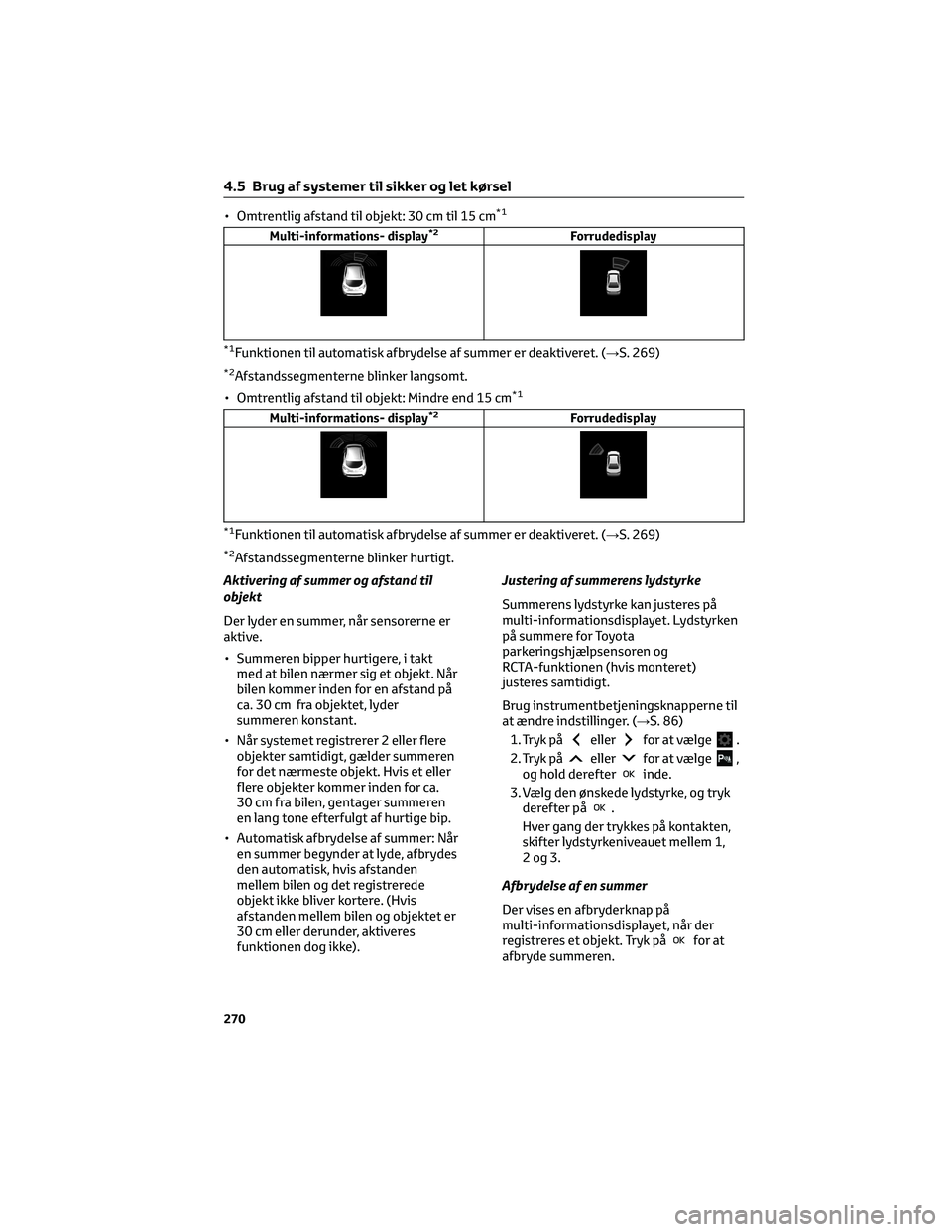

• Omtrentlig afstand til objekt: 30 cm til 15 cm*1
Multi-informations- display*2Forrudedisplay
*1Funktionen til automatisk afbrydelse af summer er deaktiveret. (→S. 269)
*2Afstandssegmenterne blinker langsomt.
• Omtrentlig afstand til objekt: Mindre end 15 cm
*1
Multi-informations- display*2Forrudedisplay
*1Funktionen til automatisk afbrydelse af summer er deaktiveret. (→S. 269)
*2Afstandssegmenterne blinker hurtigt.
Aktivering af summer og afstand til
objekt
Der lyder en summer, når sensorerne er
aktive.
• Summeren bipper hurtigere, i takt
med at bilen nærmer sig et objekt. Når
bilen kommer inden for en afstand på
ca. 30 cm fra objektet, lyder
summeren konstant.
• Når systemet registrerer 2 eller flere
objekter samtidigt, gælder summeren
for det nærmeste objekt. Hvis et eller
flere objekter kommer inden for ca.
30 cm fra bilen, gentager summeren
en lang tone efterfulgt af hurtige bip.
• Automatisk afbrydelse af summer: Når
en summer begynder at lyde, afbrydes
den automatisk, hvis afstanden
mellem bilen og det registrerede
objekt ikke bliver kortere. (Hvis
afstanden mellem bilen og objektet er
30 cm eller derunder, aktiveres
funktionen dog ikke).Justering af summerens lydstyrke
Summerens lydstyrke kan justeres på
multi-informationsdisplayet. Lydstyrken
på summere for Toyota
parkeringshjælpsensoren og
RCTA-funktionen (hvis monteret)
justeres samtidigt.
Brug instrumentbetjeningsknapperne til
at ændre indstillinger. (→S. 86)
1. Tryk på
ellerfor at vælge.
2. Tryk på
ellerfor at vælge,
og hold derefterinde.
3. Vælg den ønskede lydstyrke, og tryk
derefter på
.
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem 1,
2og3.
Afbrydelse af en summer
Der vises en afbryderknap på
multi-informationsdisplayet, når der
registreres et objekt. Tryk på
for at
afbryde summeren.
4.5 Brug af systemer til sikker og let kørsel
270

Summerne for Toyota
parkeringshjælpsensoren og
RCTA-funktionen (hvis monteret)
afbrydes samtidigt.
Frakoblingen af lyden annulleres
automatisk i følgende situationer:
• Når gearvælgeren flyttes.
• Når bilen overstiger en bestemt
hastighed.
• Når funktionen annulleres
midlertidigt.
• Når funktionen deaktiveres manuelt.
• Når tændingskontakten er slået fra.

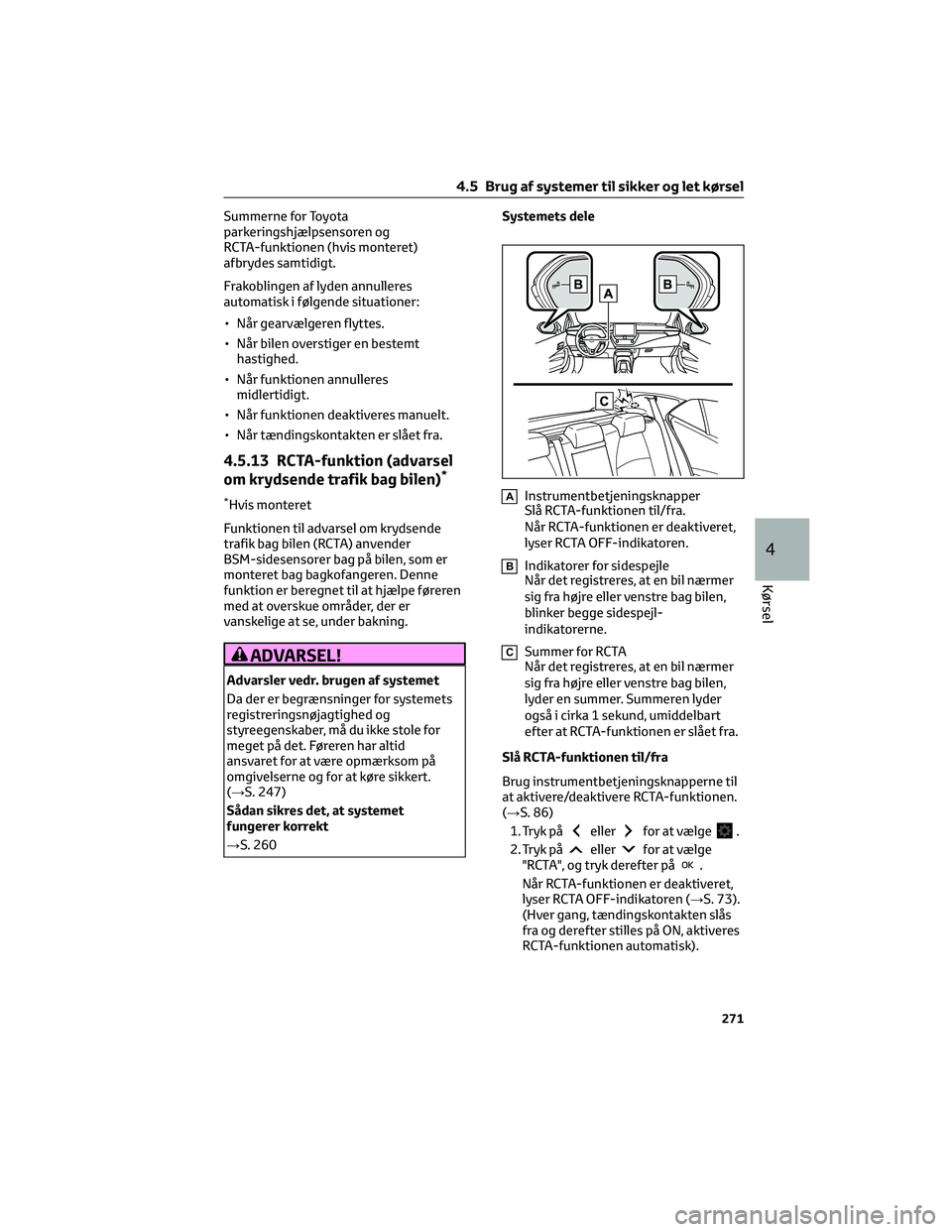

4.5.13 RCTA-funktion (advarsel
om krydsende trafik bag bilen)*
*Hvis monteret
Funktionen til advarsel om krydsende
trafik bag bilen (RCTA) anvender
BSM-sidesensorer bag på bilen, som er
monteret bag bagkofangeren. Denne
funktion er beregnet til at hjælpe føreren
med at overskue områder, der er
vanskelige at se, under bakning.
ADVARSEL!
Advarsler vedr. brugen af systemet
Da der er begrænsninger for systemets
registreringsnøjagtighed og
styreegenskaber, må du ikke stole for
meget på det. Føreren har altid
ansvaret for at være opmærksom på
omgivelserne og for at køre sikkert.
(→S. 247)
Sådan sikres det, at systemet
fungerer korrekt
→S. 260Systemets dele
AInstrumentbetjeningsknapper
Slå RCTA-funktionen til/fra.
Når RCTA-funktionen er deaktiveret,
lyser RCTA OFF-indikatoren.
BIndikatorer for sidespejle
Når det registreres, at en bil nærmer
sig fra højre eller venstre bag bilen,
blinker begge sidespejl-
indikatorerne.
CSummer for RCTA
Når det registreres, at en bil nærmer
sig fra højre eller venstre bag bilen,
lyder en summer. Summeren lyder
også i cirka 1 sekund, umiddelbart
efter at RCTA-funktionen er slået fra.
Slå RCTA-funktionen til/fra
Brug instrumentbetjeningsknapperne til
at aktivere/deaktivere RCTA-funktionen.
(→S. 86)
1. Tryk på
ellerfor at vælge.
2. Tryk på
ellerfor at vælge
"RCTA", og tryk derefter på.
Når RCTA-funktionen er deaktiveret,
lyser RCTA OFF-indikatoren (→S. 73).
(Hver gang, tændingskontakten slås
fra og derefter stilles på ON, aktiveres
RCTA-funktionen automatisk).
4.5 Brug af systemer til sikker og let kørsel
271
4
Kørsel

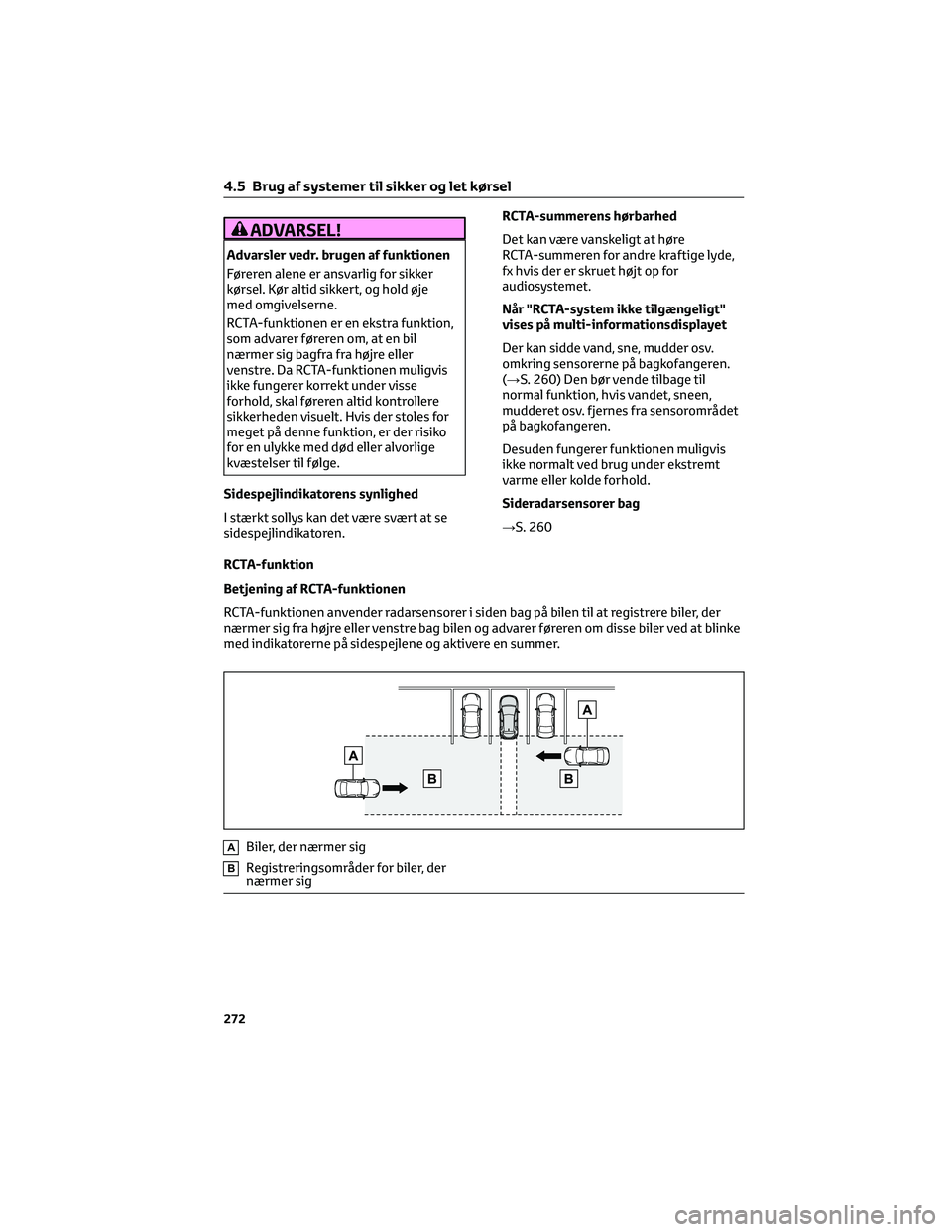

ADVARSEL!
Advarsler vedr. brugen af funktionen
Føreren alene er ansvarlig for sikker
kørsel. Kør altid sikkert, og hold øje
med omgivelserne.
RCTA-funktionen er en ekstra funktion,
som advarer føreren om, at en bil
nærmer sig bagfra fra højre eller
venstre. Da RCTA-funktionen muligvis
ikke fungerer korrekt under visse
forhold, skal føreren altid kontrollere
sikkerheden visuelt. Hvis der stoles for
meget på denne funktion, er der risiko
for en ulykke med død eller alvorlige
kvæstelser til følge.
Sidespejlindikatorens synlighed
I stærkt sollys kan det være svært at se
sidespejlindikatoren.RCTA-summerens hørbarhed
Det kan være vanskeligt at høre
RCTA-summeren for andre kraftige lyde,
fx hvis der er skruet højt op for
audiosystemet.
Når "RCTA-system ikke tilgængeligt"
vises på multi-informationsdisplayet
Der kan sidde vand, sne, mudder osv.
omkring sensorerne på bagkofangeren.
(→S. 260) Den bør vende tilbage til
normal funktion, hvis vandet, sneen,
mudderet osv. fjernes fra sensorområdet
på bagkofangeren.
Desuden fungerer funktionen muligvis
ikke normalt ved brug under ekstremt
varme eller kolde forhold.
Sideradarsensorer bag
→S. 260
RCTA-funktion
Betjening af RCTA-funktionen
RCTA-funktionen anvender radarsensorer i siden bag på bilen til at registrere biler, der
nærmer sig fra højre eller venstre bag bilen og advarer føreren om disse biler ved at blinke
med indikatorerne på sidespejlene og aktivere en summer.
ABiler, der nærmer sig
BRegistreringsområder for biler, der
nærmer sig
4.5 Brug af systemer til sikker og let kørsel
272

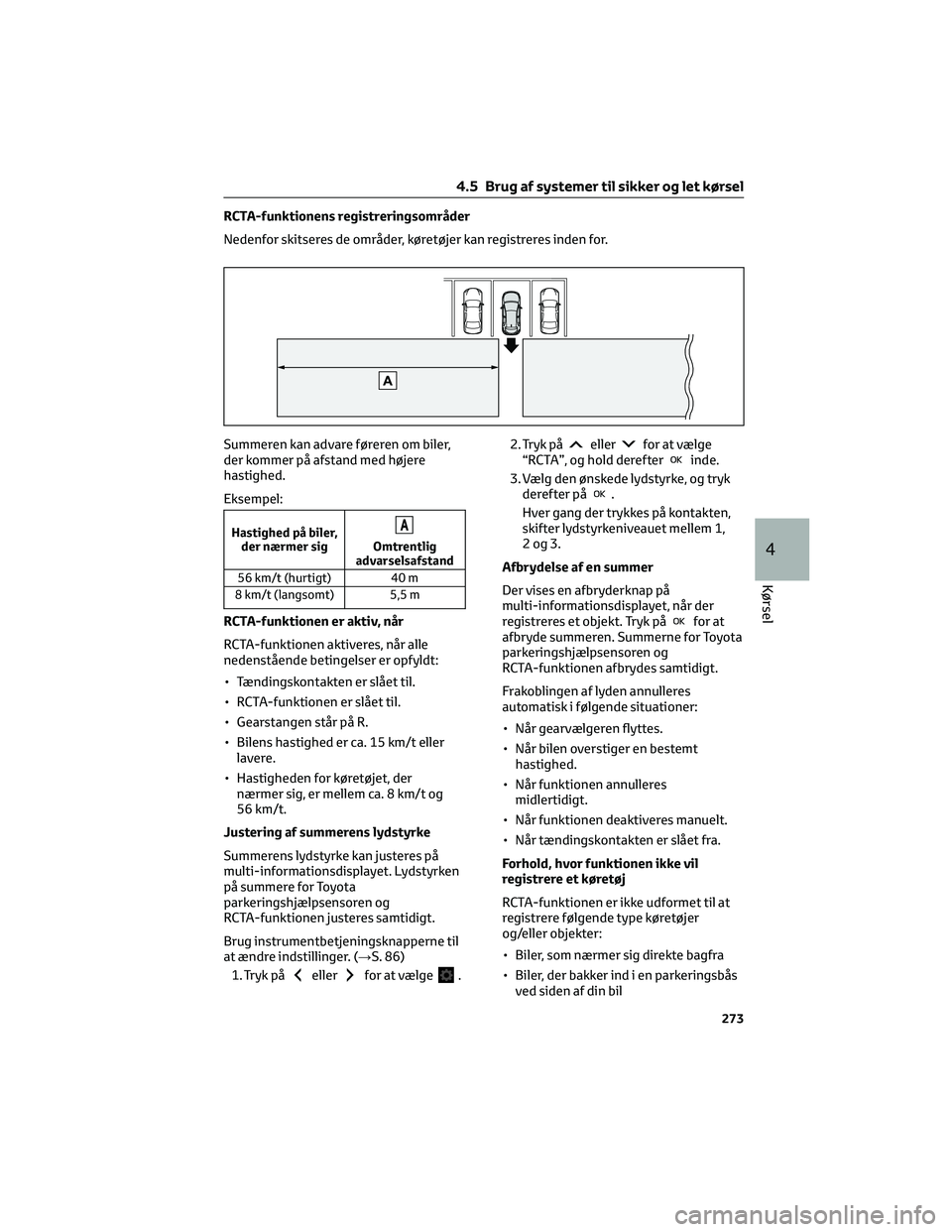

RCTA-funktionens registreringsområder
Nedenfor skitseres de områder, køretøjer kan registreres inden for.
Summeren kan advare føreren om biler,
der kommer på afstand med højere
hastighed.
Eksempel:
Hastighed på biler,
der nærmer sigA
Omtrentlig
advarselsafstand
56 km/t (hurtigt) 40 m
8 km/t (langsomt) 5,5 m
RCTA-funktionen er aktiv, når
RCTA-funktionen aktiveres, når alle
nedenstående betingelser er opfyldt:
• Tændingskontakten er slået til.
• RCTA-funktionen er slået til.
• Gearstangen står på R.
• Bilens hastighed er ca. 15 km/t eller
lavere.
• Hastigheden for køretøjet, der
nærmer sig, er mellem ca. 8 km/t og
56 km/t.
Justering af summerens lydstyrke
Summerens lydstyrke kan justeres på
multi-informationsdisplayet. Lydstyrken
på summere for Toyota
parkeringshjælpsensoren og
RCTA-funktionen justeres samtidigt.
Brug instrumentbetjeningsknapperne til
at ændre indstillinger. (→S. 86)
1. Tryk på
ellerfor at vælge.2. Tryk på
ellerfor at vælge
“RCTA”, og hold derefterinde.
3. Vælg den ønskede lydstyrke, og tryk
derefter på
.
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem 1,
2og3.
Afbrydelse af en summer
Der vises en afbryderknap på
multi-informationsdisplayet, når der
registreres et objekt. Tryk på
for at
afbryde summeren. Summerne for Toyota
parkeringshjælpsensoren og
RCTA-funktionen afbrydes samtidigt.
Frakoblingen af lyden annulleres
automatisk i følgende situationer:
• Når gearvælgeren flyttes.
• Når bilen overstiger en bestemt
hastighed.
• Når funktionen annulleres
midlertidigt.
• Når funktionen deaktiveres manuelt.
• Når tændingskontakten er slået fra.
Forhold, hvor funktionen ikke vil
registrere et køretøj
RCTA-funktionen er ikke udformet til at
registrere følgende type køretøjer
og/eller objekter:
• Biler, som nærmer sig direkte bagfra
• Biler, der bakker ind i en parkeringsbås
ved siden af din bil
4.5 Brug af systemer til sikker og let kørsel
273
4
Kørsel

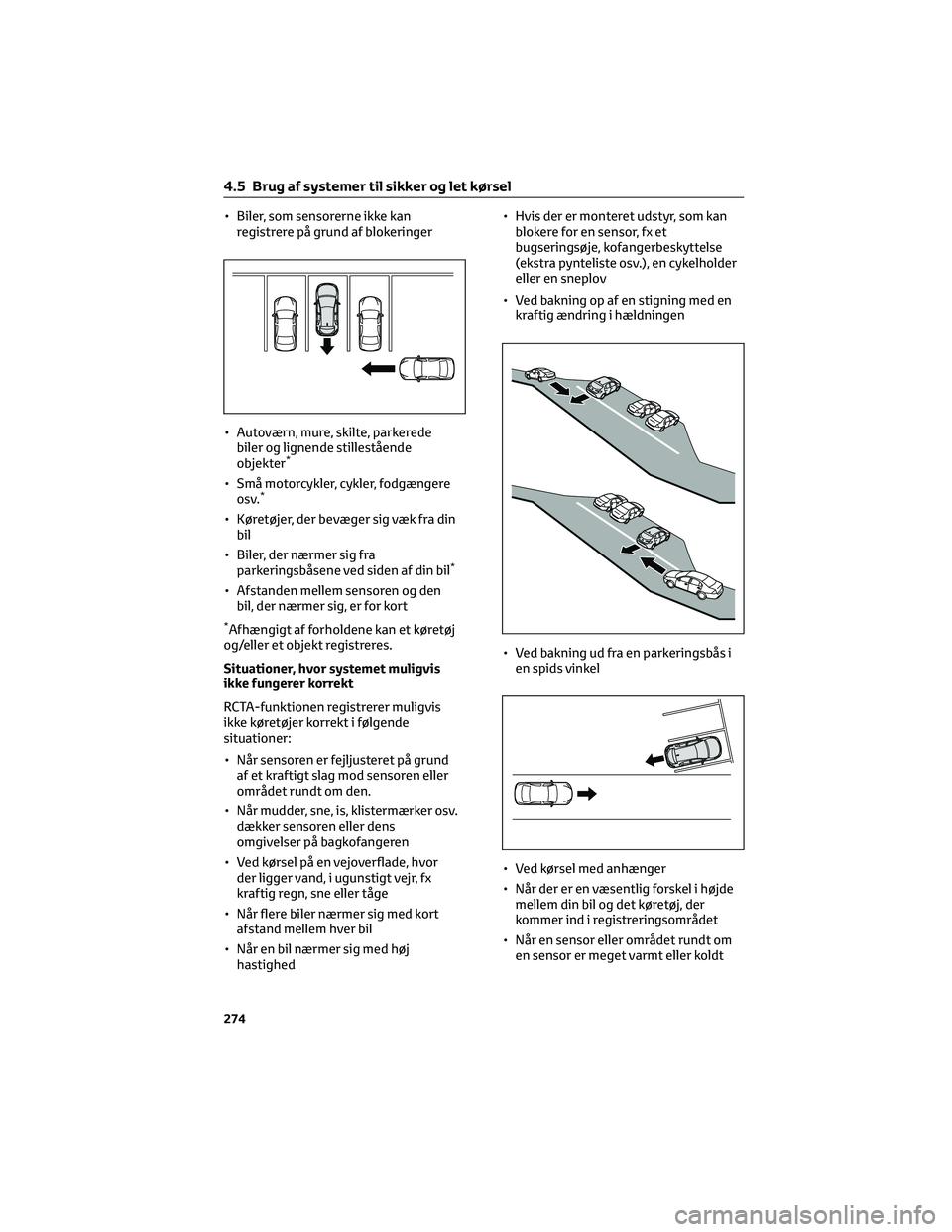

• Biler, som sensorerne ikke kan
registrere på grund af blokeringer
• Autoværn, mure, skilte, parkerede
biler og lignende stillestående
objekter
*
• Små motorcykler, cykler, fodgængere
osv.*
• Køretøjer, der bevæger sig væk fra din
bil
• Biler, der nærmer sig fra
parkeringsbåsene ved siden af din bil
*
• Afstanden mellem sensoren og den
bil, der nærmer sig, er for kort
*Afhængigt af forholdene kan et køretøj
og/eller et objekt registreres.
Situationer, hvor systemet muligvis
ikke fungerer korrekt
RCTA-funktionen registrerer muligvis
ikke køretøjer korrekt i følgende
situationer:
• Når sensoren er fejljusteret på grund
af et kraftigt slag mod sensoren eller
området rundt om den.
• Når mudder, sne, is, klistermærker osv.
dækker sensoren eller dens
omgivelser på bagkofangeren
• Ved kørsel på en vejoverflade, hvor
der ligger vand, i ugunstigt vejr, fx
kraftig regn, sne eller tåge
• Når flere biler nærmer sig med kort
afstand mellem hver bil
• Når en bil nærmer sig med høj
hastighed• Hvis der er monteret udstyr, som kan
blokere for en sensor, fx et
bugseringsøje, kofangerbeskyttelse
(ekstra pynteliste osv.), en cykelholder
eller en sneplov
• Ved bakning op af en stigning med en
kraftig ændring i hældningen
• Ved bakning ud fra en parkeringsbås i
en spids vinkel
• Ved kørsel med anhænger
• Når der er en væsentlig forskel i højde
mellem din bil og det køretøj, der
kommer ind i registreringsområdet
• Når en sensor eller området rundt om
en sensor er meget varmt eller koldt
4.5 Brug af systemer til sikker og let kørsel
274
