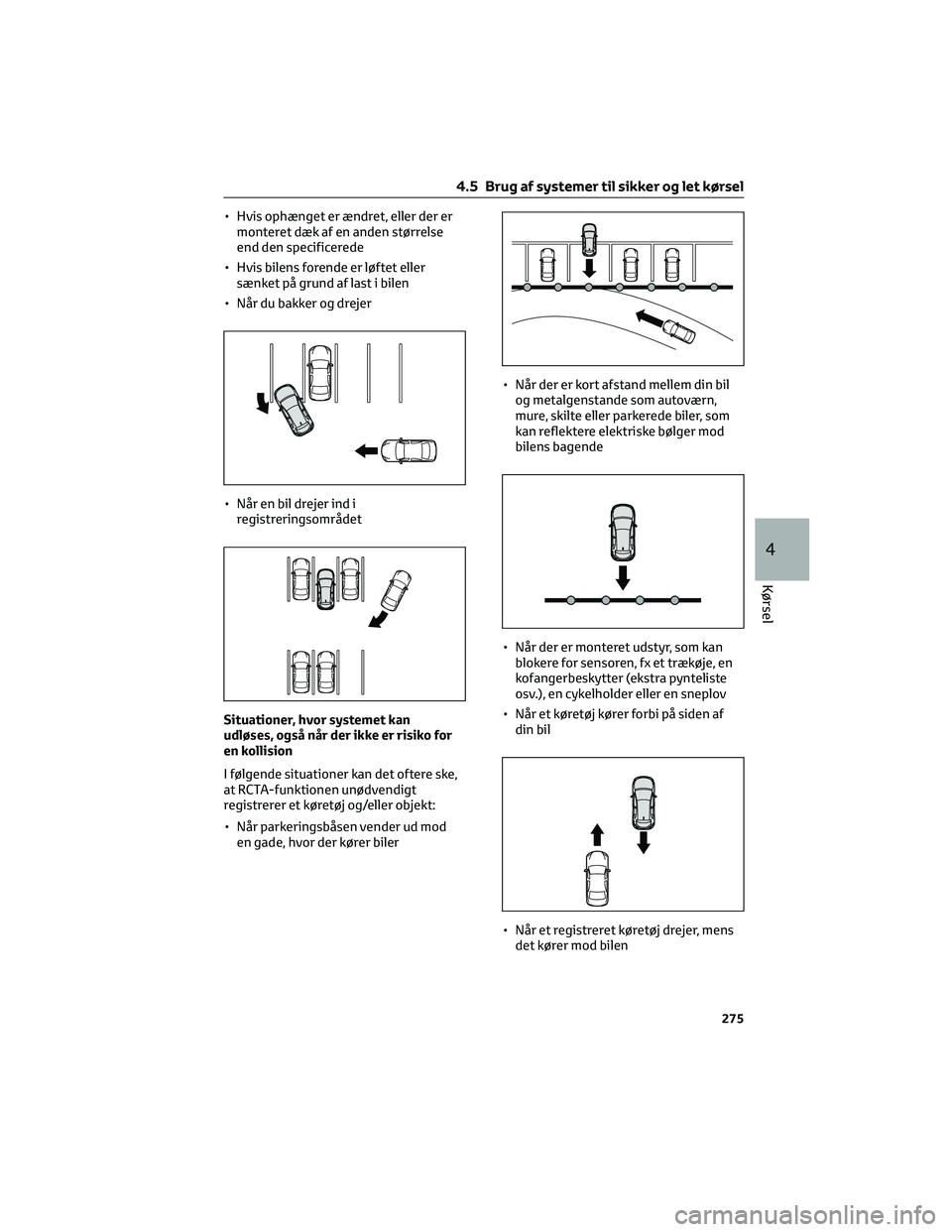

• Hvis ophænget er ændret, eller der er
monteret dæk af en anden størrelse
end den specificerede
• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
• Når du bakker og drejer
• Når en bil drejer ind i
registreringsområdet
Situationer, hvor systemet kan
udløses, også når der ikke er risiko for
en kollision
I følgende situationer kan det oftere ske,
at RCTA-funktionen unødvendigt
registrerer et køretøj og/eller objekt:
• Når parkeringsbåsen vender ud mod
en gade, hvor der kører biler• Når der er kort afstand mellem din bil
og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som
kan reflektere elektriske bølger mod
bilens bagende
• Når der er monteret udstyr, som kan
blokere for sensoren, fx et trækøje, en
kofangerbeskytter (ekstra pynteliste
osv.), en cykelholder eller en sneplov
• Når et køretøj kører forbi på siden af
din bil
• Når et registreret køretøj drejer, mens
det kører mod bilen
4.5 Brug af systemer til sikker og let kørsel
275
4
Kørsel

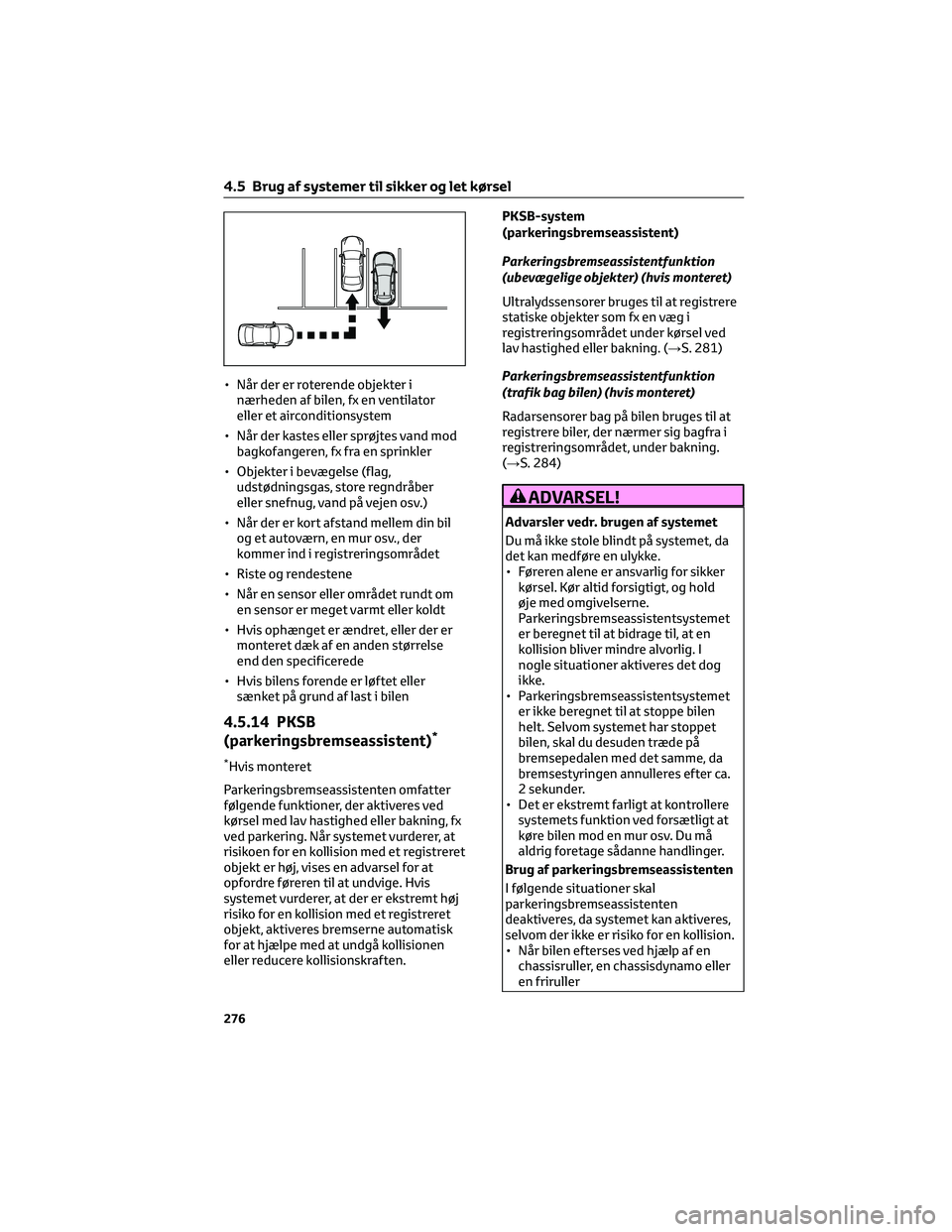

• Når der er roterende objekter i
nærheden af bilen, fx en ventilator
eller et airconditionsystem
• Når der kastes eller sprøjtes vand mod
bagkofangeren, fx fra en sprinkler
• Objekter i bevægelse (flag,
udstødningsgas, store regndråber
eller snefnug, vand på vejen osv.)
• Når der er kort afstand mellem din bil
og et autoværn, en mur osv., der
kommer ind i registreringsområdet
• Riste og rendestene
• Når en sensor eller området rundt om
en sensor er meget varmt eller koldt
• Hvis ophænget er ændret, eller der er
monteret dæk af en anden størrelse
end den specificerede
• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
4.5.14 PKSB
(parkeringsbremseassistent)*
*Hvis monteret
Parkeringsbremseassistenten omfatter
følgende funktioner, der aktiveres ved
kørsel med lav hastighed eller bakning, fx
ved parkering. Når systemet vurderer, at
risikoen for en kollision med et registreret
objekt er høj, vises en advarsel for at
opfordre føreren til at undvige. Hvis
systemet vurderer, at der er ekstremt høj
risiko for en kollision med et registreret
objekt, aktiveres bremserne automatisk
for at hjælpe med at undgå kollisionen
eller reducere kollisionskraften.PKSB-system
(parkeringsbremseassistent)
Parkeringsbremseassistentfunktion
(ubevægelige objekter) (hvis monteret)
Ultralydssensorer bruges til at registrere
statiske objekter som fx en væg i
registreringsområdet under kørsel ved
lav hastighed eller bakning. (→S. 281)
Parkeringsbremseassistentfunktion
(trafik bag bilen) (hvis monteret)
Radarsensorer bag på bilen bruges til at
registrere biler, der nærmer sig bagfra i
registreringsområdet, under bakning.
(→S. 284)
ADVARSEL!
Advarsler vedr. brugen af systemet
Du må ikke stole blindt på systemet, da
det kan medføre en ulykke.
• Føreren alene er ansvarlig for sikker
kørsel. Kør altid forsigtigt, og hold
øje med omgivelserne.
Parkeringsbremseassistentsystemet
er beregnet til at bidrage til, at en
kollision bliver mindre alvorlig. I
nogle situationer aktiveres det dog
ikke.
• Parkeringsbremseassistentsystemet
er ikke beregnet til at stoppe bilen
helt. Selvom systemet har stoppet
bilen, skal du desuden træde på
bremsepedalen med det samme, da
bremsestyringen annulleres efter ca.
2 sekunder.
• Det er ekstremt farligt at kontrollere
systemets funktion ved forsætligt at
køre bilen mod en mur osv. Du må
aldrig foretage sådanne handlinger.
Brug af parkeringsbremseassistenten
I følgende situationer skal
parkeringsbremseassistenten
deaktiveres, da systemet kan aktiveres,
selvom der ikke er risiko for en kollision.
• Når bilen efterses ved hjælp af en
chassisruller, en chassisdynamo eller
en friruller
4.5 Brug af systemer til sikker og let kørsel
276

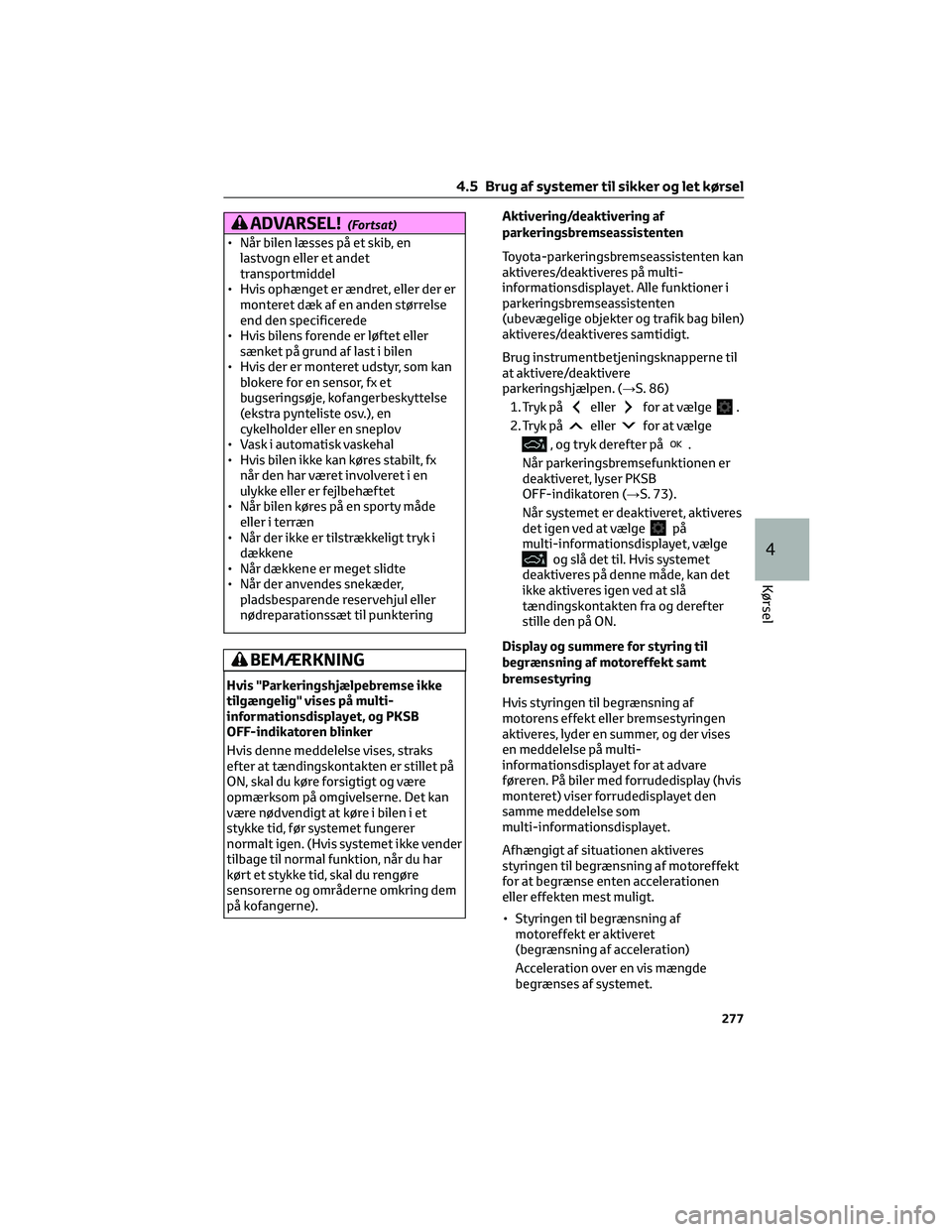

ADVARSEL!(Fortsat)
• Når bilen læsses på et skib, en
lastvogn eller et andet
transportmiddel
• Hvis ophænget er ændret, eller der er
monteret dæk af en anden størrelse
end den specificerede
• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
• Hvis der er monteret udstyr, som kan
blokere for en sensor, fx et
bugseringsøje, kofangerbeskyttelse
(ekstra pynteliste osv.), en
cykelholder eller en sneplov
• Vask i automatisk vaskehal
• Hvis bilen ikke kan køres stabilt, fx
når den har været involveret i en
ulykke eller er fejlbehæftet
• Når bilen køres på en sporty måde
eller i terræn
• Når der ikke er tilstrækkeligt tryk i
dækkene
• Når dækkene er meget slidte
• Når der anvendes snekæder,
pladsbesparende reservehjul eller
nødreparationssæt til punktering
BEMÆRKNING
Hvis "Parkeringshjælpebremse ikke
tilgængelig" vises på multi-
informationsdisplayet, og PKSB
OFF-indikatoren blinker
Hvis denne meddelelse vises, straks
efter at tændingskontakten er stillet på
ON, skal du køre forsigtigt og være
opmærksom på omgivelserne. Det kan
være nødvendigt at køre i bilen i et
stykke tid, før systemet fungerer
normalt igen. (Hvis systemet ikke vender
tilbage til normal funktion, når du har
kørt et stykke tid, skal du rengøre
sensorerne og områderne omkring dem
på kofangerne).Aktivering/deaktivering af
parkeringsbremseassistenten
Toyota-parkeringsbremseassistenten kan
aktiveres/deaktiveres på multi-
informationsdisplayet. Alle funktioner i
parkeringsbremseassistenten
(ubevægelige objekter og trafik bag bilen)
aktiveres/deaktiveres samtidigt.
Brug instrumentbetjeningsknapperne til
at aktivere/deaktivere
parkeringshjælpen. (→S. 86)
1. Tryk på
ellerfor at vælge.
2. Tryk på
ellerfor at vælge
, og tryk derefter på.
Når parkeringsbremsefunktionen er
deaktiveret, lyser PKSB
OFF-indikatoren (→S. 73).
Når systemet er deaktiveret, aktiveres
det igen ved at vælge
på
multi-informationsdisplayet, vælge
og slå det til. Hvis systemet
deaktiveres på denne måde, kan det
ikke aktiveres igen ved at slå
tændingskontakten fra og derefter
stille den på ON.
Display og summere for styring til
begrænsning af motoreffekt samt
bremsestyring
Hvis styringen til begrænsning af
motorens effekt eller bremsestyringen
aktiveres, lyder en summer, og der vises
en meddelelse på multi-
informationsdisplayet for at advare
føreren. På biler med forrudedisplay (hvis
monteret) viser forrudedisplayet den
samme meddelelse som
multi-informationsdisplayet.
Afhængigt af situationen aktiveres
styringen til begrænsning af motoreffekt
for at begrænse enten accelerationen
eller effekten mest muligt.
• Styringen til begrænsning af
motoreffekt er aktiveret
(begrænsning af acceleration)
Acceleration over en vis mængde
begrænses af systemet.
4.5 Brug af systemer til sikker og let kørsel
277
4
Kørsel

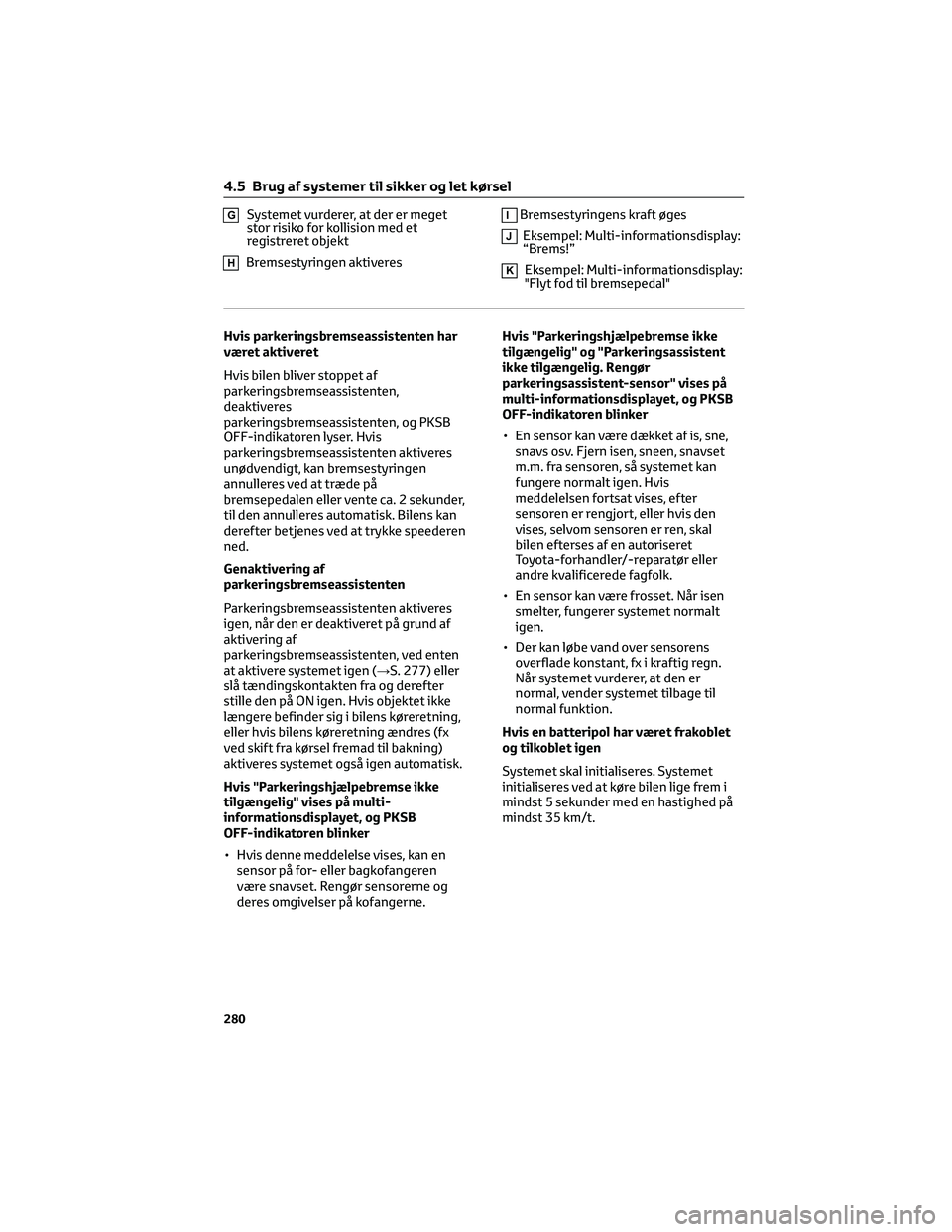

GSystemet vurderer, at der er meget
stor risiko for kollision med et
registreret objekt
HBremsestyringen aktiveres
IBremsestyringens kraft øges
JEksempel: Multi-informationsdisplay:
“Brems!”
KEksempel: Multi-informationsdisplay:
"Flyt fod til bremsepedal"
Hvis parkeringsbremseassistenten har
været aktiveret
Hvis bilen bliver stoppet af
parkeringsbremseassistenten,
deaktiveres
parkeringsbremseassistenten, og PKSB
OFF-indikatoren lyser. Hvis
parkeringsbremseassistenten aktiveres
unødvendigt, kan bremsestyringen
annulleres ved at træde på
bremsepedalen eller vente ca. 2 sekunder,
til den annulleres automatisk. Bilens kan
derefter betjenes ved at trykke speederen
ned.
Genaktivering af
parkeringsbremseassistenten
Parkeringsbremseassistenten aktiveres
igen, når den er deaktiveret på grund af
aktivering af
parkeringsbremseassistenten, ved enten
at aktivere systemet igen (→S. 277) eller
slå tændingskontakten fra og derefter
stille den på ON igen. Hvis objektet ikke
længere befinder sig i bilens køreretning,
eller hvis bilens køreretning ændres (fx
ved skift fra kørsel fremad til bakning)
aktiveres systemet også igen automatisk.
Hvis "Parkeringshjælpebremse ikke
tilgængelig" vises på multi-
informationsdisplayet, og PKSB
OFF-indikatoren blinker
• Hvis denne meddelelse vises, kan en
sensor på for- eller bagkofangeren
være snavset. Rengør sensorerne og
deres omgivelser på kofangerne.Hvis "Parkeringshjælpebremse ikke
tilgængelig" og "Parkeringsassistent
ikke tilgængelig. Rengør
parkeringsassistent-sensor" vises på
multi-informationsdisplayet, og PKSB
OFF-indikatoren blinker
• En sensor kan være dækket af is, sne,
snavs osv. Fjern isen, sneen, snavset
m.m. fra sensoren, så systemet kan
fungere normalt igen. Hvis
meddelelsen fortsat vises, efter
sensoren er rengjort, eller hvis den
vises, selvom sensoren er ren, skal
bilen efterses af en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
• En sensor kan være frosset. Når isen
smelter, fungerer systemet normalt
igen.
• Der kan løbe vand over sensorens
overflade konstant, fx i kraftig regn.
Når systemet vurderer, at den er
normal, vender systemet tilbage til
normal funktion.
Hvis en batteripol har været frakoblet
og tilkoblet igen
Systemet skal initialiseres. Systemet
initialiseres ved at køre bilen lige frem i
mindst 5 sekunder med en hastighed på
mindst 35 km/t.
4.5 Brug af systemer til sikker og let kørsel
280

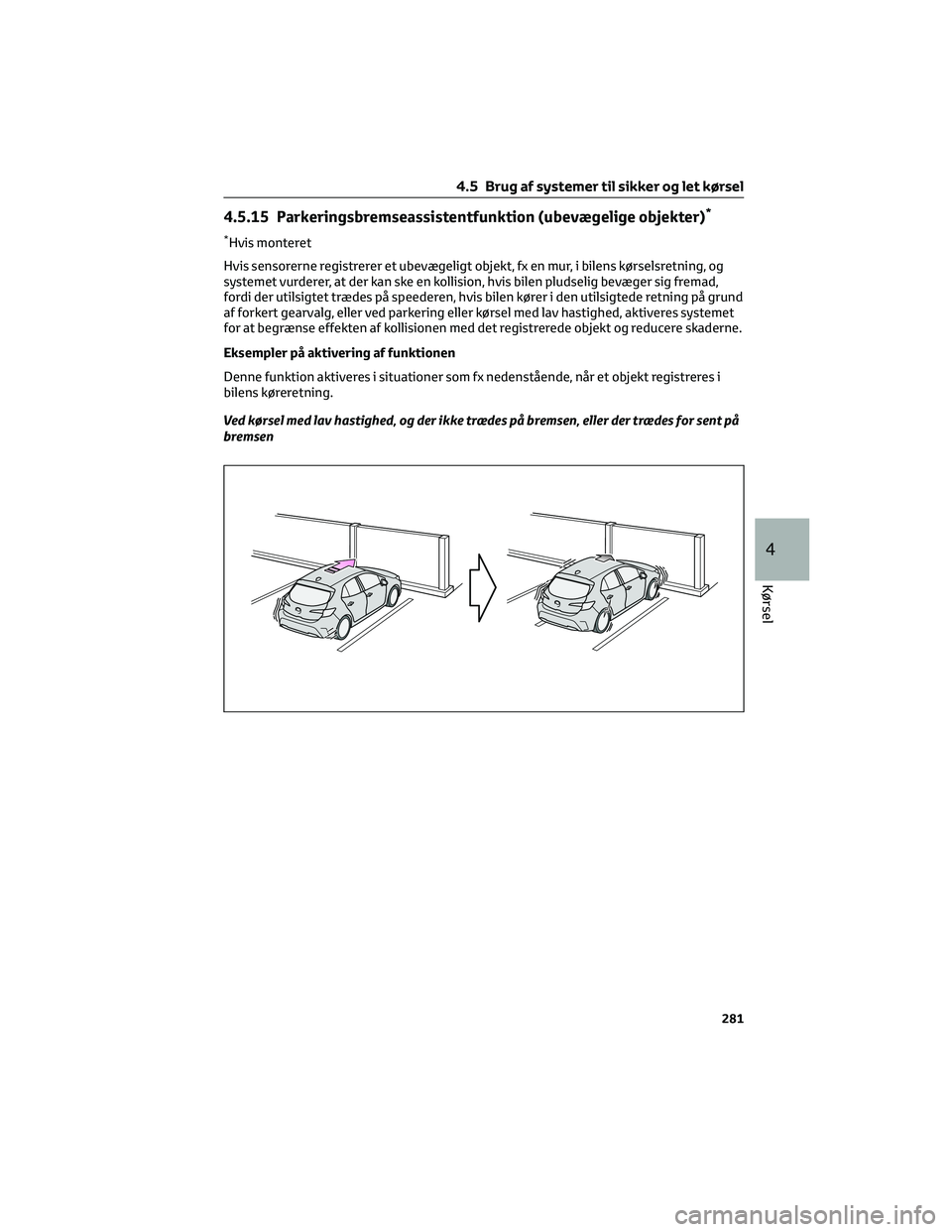

4.5.15 Parkeringsbremseassistentfunktion (ubevægelige objekter)*
*Hvis monteret
Hvis sensorerne registrerer et ubevægeligt objekt, fx en mur, i bilens kørselsretning, og
systemet vurderer, at der kan ske en kollision, hvis bilen pludselig bevæger sig fremad,
fordi der utilsigtet trædes på speederen, hvis bilen kører i den utilsigtede retning på grund
af forkert gearvalg, eller ved parkering eller kørsel med lav hastighed, aktiveres systemet
for at begrænse effekten af kollisionen med det registrerede objekt og reducere skaderne.
Eksempler på aktivering af funktionen
Denne funktion aktiveres i situationer som fx nedenstående, når et objekt registreres i
bilens køreretning.
Ved kørsel med lav hastighed, og der ikke trædes på bremsen, eller der trædes for sent på
bremsen
4.5 Brug af systemer til sikker og let kørsel
281
4
Kørsel

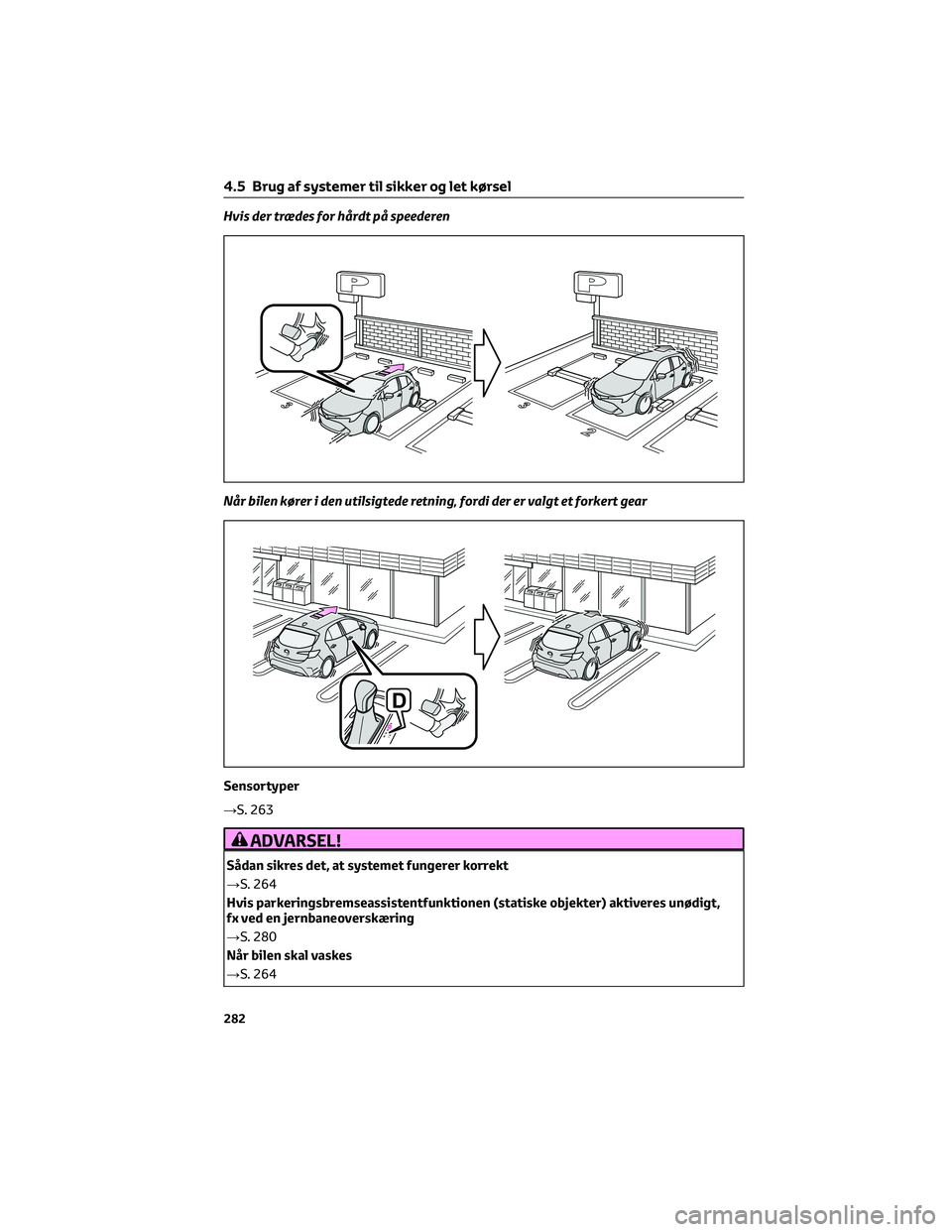

Hvis der trædes for hårdt på speederen
Når bilen kører i den utilsigtede retning, fordi der er valgt et forkert gear
Sensortyper
→S. 263
ADVARSEL!
Sådan sikres det, at systemet fungerer korrekt
→S. 264
Hvis parkeringsbremseassistentfunktionen (statiske objekter) aktiveres unødigt,
fx ved en jernbaneoverskæring
→S. 280
Når bilen skal vaskes
→S. 264
4.5 Brug af systemer til sikker og let kørsel
282

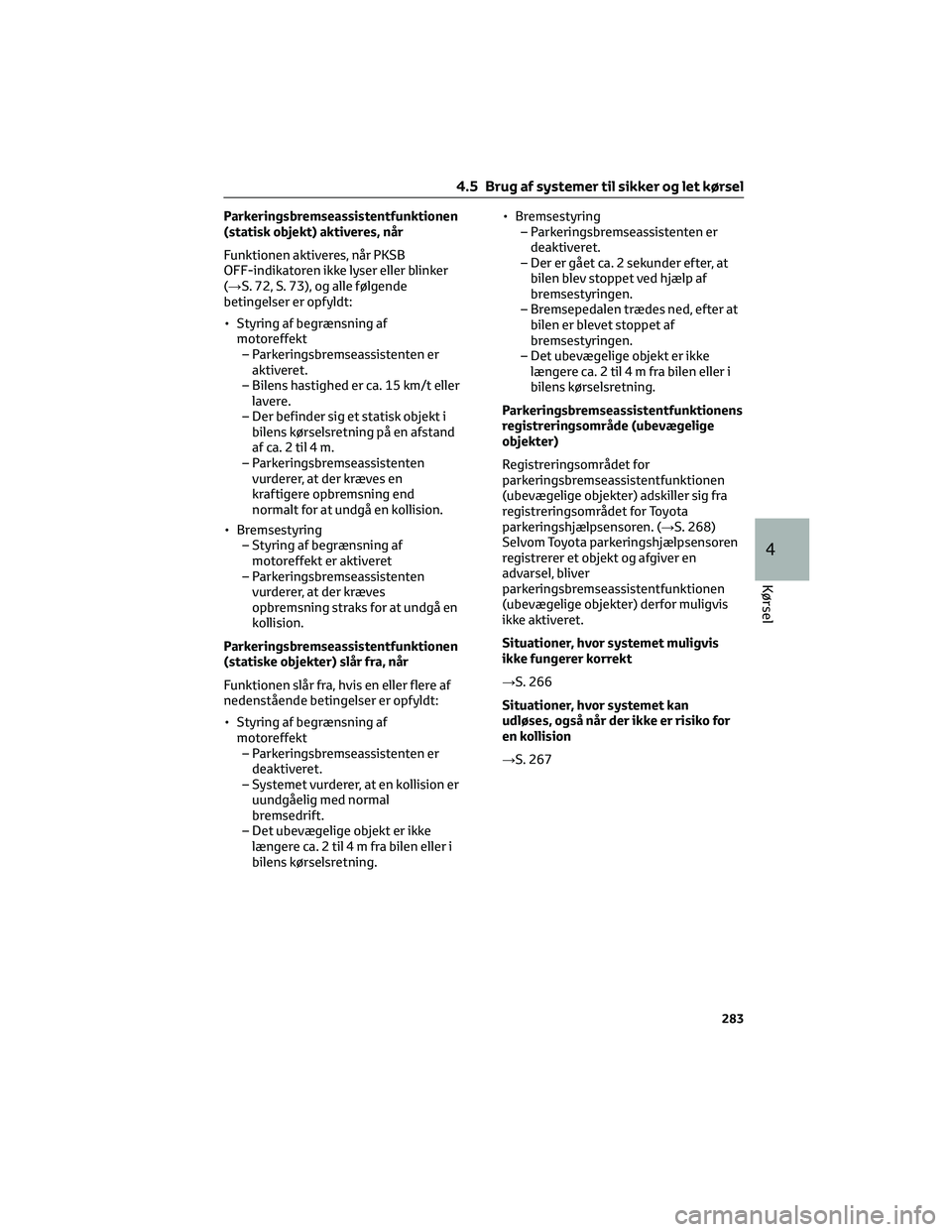

Parkeringsbremseassistentfunktionen
(statisk objekt) aktiveres, når
Funktionen aktiveres, når PKSB
OFF-indikatoren ikke lyser eller blinker
(→S. 72, S. 73), og alle følgende
betingelser er opfyldt:
• Styring af begrænsning af
motoreffekt
– Parkeringsbremseassistenten er
aktiveret.
– Bilens hastighed er ca. 15 km/t eller
lavere.
– Der befinder sig et statisk objekt i
bilens kørselsretning på en afstand
af ca. 2 til 4 m.
– Parkeringsbremseassistenten
vurderer, at der kræves en
kraftigere opbremsning end
normalt for at undgå en kollision.
• Bremsestyring
– Styring af begrænsning af
motoreffekt er aktiveret
– Parkeringsbremseassistenten
vurderer, at der kræves
opbremsning straks for at undgå en
kollision.
Parkeringsbremseassistentfunktionen
(statiske objekter) slår fra, når
Funktionen slår fra, hvis en eller flere af
nedenstående betingelser er opfyldt:
• Styring af begrænsning af
motoreffekt
– Parkeringsbremseassistenten er
deaktiveret.
– Systemet vurderer, at en kollision er
uundgåelig med normal
bremsedrift.
– Det ubevægelige objekt er ikke
længere ca. 2 til4mfrabilen eller i
bilens kørselsretning.• Bremsestyring
– Parkeringsbremseassistenten er
deaktiveret.
– Der er gået ca. 2 sekunder efter, at
bilen blev stoppet ved hjælp af
bremsestyringen.
– Bremsepedalen trædes ned, efter at
bilen er blevet stoppet af
bremsestyringen.
– Det ubevægelige objekt er ikke
længere ca. 2 til4mfrabilen eller i
bilens kørselsretning.
Parkeringsbremseassistentfunktionens
registreringsområde (ubevægelige
objekter)
Registreringsområdet for
parkeringsbremseassistentfunktionen
(ubevægelige objekter) adskiller sig fra
registreringsområdet for Toyota
parkeringshjælpsensoren. (→S. 268)
Selvom Toyota parkeringshjælpsensoren
registrerer et objekt og afgiver en
advarsel, bliver
parkeringsbremseassistentfunktionen
(ubevægelige objekter) derfor muligvis
ikke aktiveret.
Situationer, hvor systemet muligvis
ikke fungerer korrekt
→S. 266
Situationer, hvor systemet kan
udløses, også når der ikke er risiko for
en kollision
→S. 267
4.5 Brug af systemer til sikker og let kørsel
283
4
Kørsel

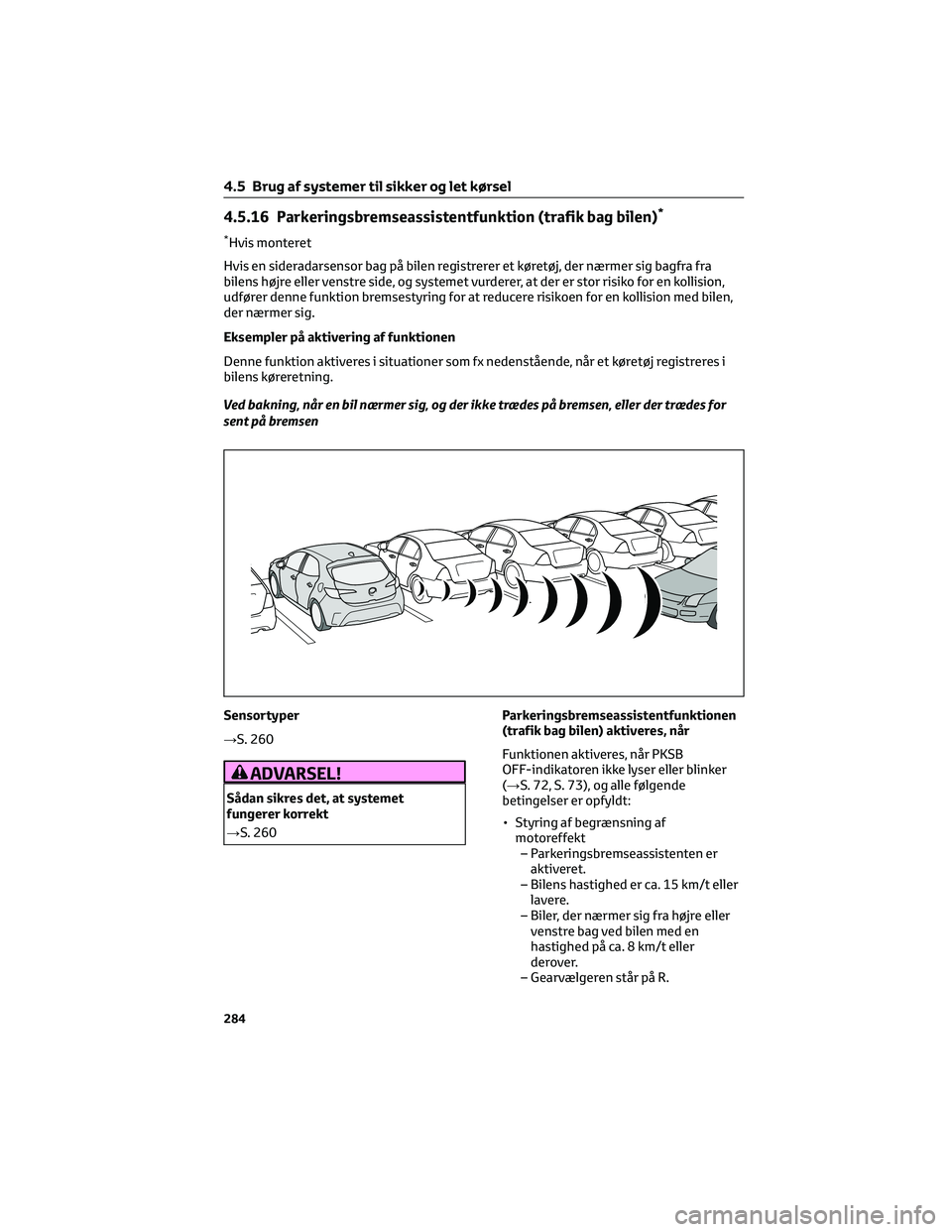

4.5.16 Parkeringsbremseassistentfunktion (trafik bag bilen)*
*Hvis monteret
Hvis en sideradarsensor bag på bilen registrerer et køretøj, der nærmer sig bagfra fra
bilens højre eller venstre side, og systemet vurderer, at der er stor risiko for en kollision,
udfører denne funktion bremsestyring for at reducere risikoen for en kollision med bilen,
der nærmer sig.
Eksempler på aktivering af funktionen
Denne funktion aktiveres i situationer som fx nedenstående, når et køretøj registreres i
bilens køreretning.
Ved bakning, når en bil nærmer sig, og der ikke trædes på bremsen, eller der trædes for
sent på bremsen
Sensortyper
→S. 260
ADVARSEL!
Sådan sikres det, at systemet
fungerer korrekt
→S. 260Parkeringsbremseassistentfunktionen
(trafik bag bilen) aktiveres, når
Funktionen aktiveres, når PKSB
OFF-indikatoren ikke lyser eller blinker
(→S. 72, S. 73), og alle følgende
betingelser er opfyldt:
• Styring af begrænsning af
motoreffekt
– Parkeringsbremseassistenten er
aktiveret.
– Bilens hastighed er ca. 15 km/t eller
lavere.
– Biler, der nærmer sig fra højre eller
venstre bag ved bilen med en
hastighed på ca. 8 km/t eller
derover.
– Gearvælgeren står på R.
4.5 Brug af systemer til sikker og let kørsel
284

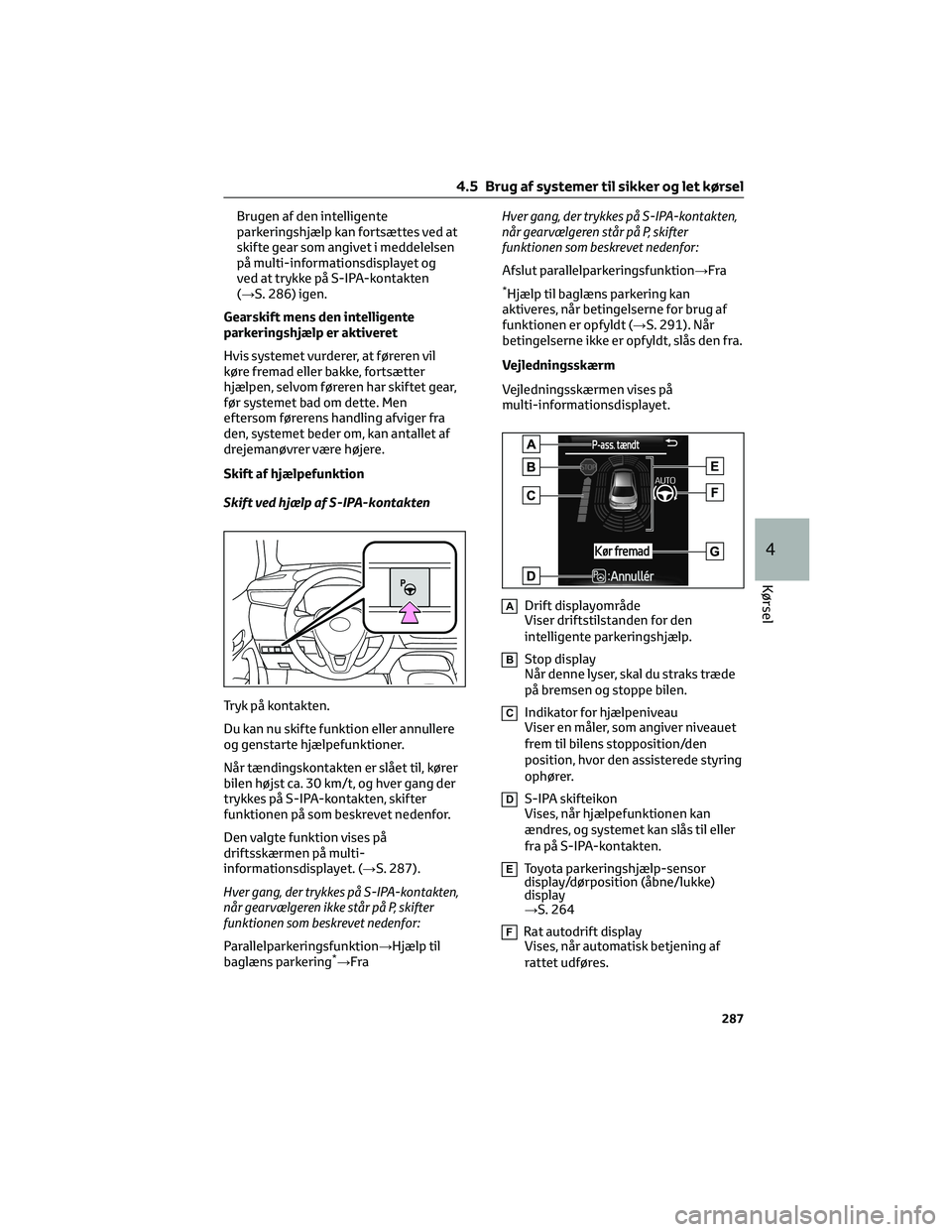

Brugen af den intelligente
parkeringshjælp kan fortsættes ved at
skifte gear som angivet i meddelelsen
på multi-informationsdisplayet og
ved at trykke på S-IPA-kontakten
(→S. 286) igen.
Gearskift mens den intelligente
parkeringshjælp er aktiveret
Hvis systemet vurderer, at føreren vil
køre fremad eller bakke, fortsætter
hjælpen, selvom føreren har skiftet gear,
før systemet bad om dette. Men
eftersom førerens handling afviger fra
den, systemet beder om, kan antallet af
drejemanøvrer være højere.
Skift af hjælpefunktion
Skift ved hjælp af S-IPA-kontakten
Tryk på kontakten.
Du kan nu skifte funktion eller annullere
og genstarte hjælpefunktioner.
Når tændingskontakten er slået til, kører
bilen højst ca. 30 km/t, og hver gang der
trykkes på S-IPA-kontakten, skifter
funktionen på som beskrevet nedenfor.
Den valgte funktion vises på
driftsskærmen på multi-
informationsdisplayet. (→S. 287).
Hver gang, der trykkes på S-IPA-kontakten,
når gearvælgeren ikke står på P, skifter
funktionen som beskrevet nedenfor:
Parallelparkeringsfunktion→Hjælp til
baglæns parkering
*→FraHver gang, der trykkes på S-IPA-kontakten,
når gearvælgeren står på P, skifter
funktionen som beskrevet nedenfor:
Afslut parallelparkeringsfunktion→Fra
*Hjælp til baglæns parkering kan
aktiveres, når betingelserne for brug af
funktionen er opfyldt (→S. 291). Når
betingelserne ikke er opfyldt, slås den fra.
Vejledningsskærm
Vejledningsskærmen vises på
multi-informationsdisplayet.
ADrift displayområde
Viser driftstilstanden for den
intelligente parkeringshjælp.
BStop display
Når denne lyser, skal du straks træde
på bremsen og stoppe bilen.
CIndikator for hjælpeniveau
Viser en måler, som angiver niveauet
frem til bilens stopposition/den
position, hvor den assisterede styring
ophører.
DS-IPA skifteikon
Vises, når hjælpefunktionen kan
ændres, og systemet kan slås til eller
fra på S-IPA-kontakten.
EToyota parkeringshjælp-sensor
display/dørposition (åbne/lukke)
display
→S. 264
FRat autodrift display
Vises, når automatisk betjening af
rattet udføres.
4.5 Brug af systemer til sikker og let kørsel
287
4
Kørsel

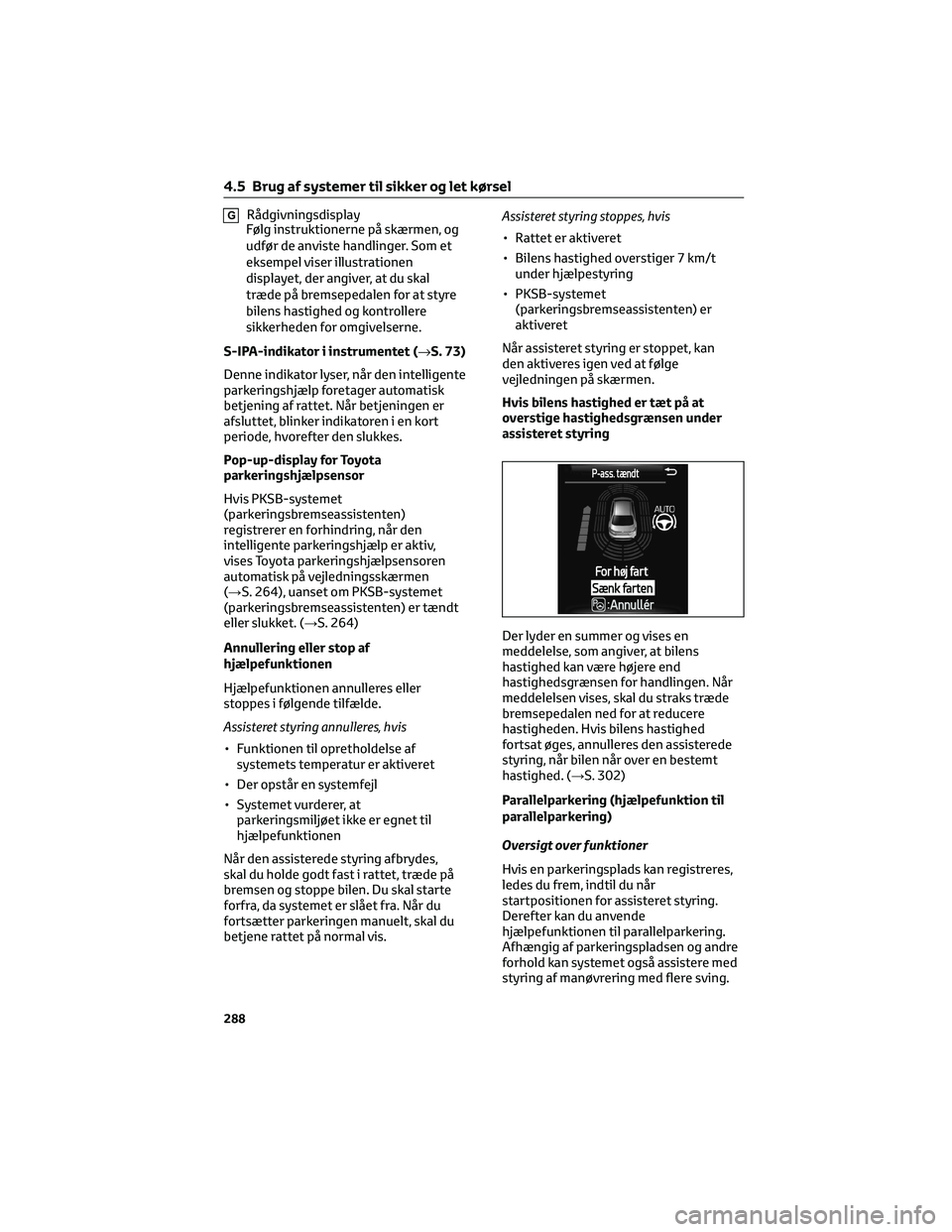

GRådgivningsdisplay
Følg instruktionerne på skærmen, og
udfør de anviste handlinger. Som et
eksempel viser illustrationen
displayet, der angiver, at du skal
træde på bremsepedalen for at styre
bilens hastighed og kontrollere
sikkerheden for omgivelserne.
S-IPA-indikator i instrumentet (→S. 73)
Denne indikator lyser, når den intelligente
parkeringshjælp foretager automatisk
betjening af rattet. Når betjeningen er
afsluttet, blinker indikatoren i en kort
periode, hvorefter den slukkes.
Pop-up-display for Toyota
parkeringshjælpsensor
Hvis PKSB-systemet
(parkeringsbremseassistenten)
registrerer en forhindring, når den
intelligente parkeringshjælp er aktiv,
vises Toyota parkeringshjælpsensoren
automatisk på vejledningsskærmen
(→S. 264), uanset om PKSB-systemet
(parkeringsbremseassistenten) er tændt
eller slukket. (→S. 264)
Annullering eller stop af
hjælpefunktionen
Hjælpefunktionen annulleres eller
stoppes i følgende tilfælde.
Assisteret styring annulleres, hvis
• Funktionen til opretholdelse af
systemets temperatur er aktiveret
• Der opstår en systemfejl
• Systemet vurderer, at
parkeringsmiljøet ikke er egnet til
hjælpefunktionen
Når den assisterede styring afbrydes,
skal du holde godt fast i rattet, træde på
bremsen og stoppe bilen. Du skal starte
forfra, da systemet er slået fra. Når du
fortsætter parkeringen manuelt, skal du
betjene rattet på normal vis.Assisteret styring stoppes, hvis
• Rattet er aktiveret
• Bilens hastighed overstiger 7 km/t
under hjælpestyring
• PKSB-systemet
(parkeringsbremseassistenten) er
aktiveret
Når assisteret styring er stoppet, kan
den aktiveres igen ved at følge
vejledningen på skærmen.
Hvis bilens hastighed er tæt på at
overstige hastighedsgrænsen under
assisteret styring
Der lyder en summer og vises en
meddelelse, som angiver, at bilens
hastighed kan være højere end
hastighedsgrænsen for handlingen. Når
meddelelsen vises, skal du straks træde
bremsepedalen ned for at reducere
hastigheden. Hvis bilens hastighed
fortsat øges, annulleres den assisterede
styring, når bilen når over en bestemt
hastighed. (→S. 302)
Parallelparkering (hjælpefunktion til
parallelparkering)
Oversigt over funktioner
Hvis en parkeringsplads kan registreres,
ledes du frem, indtil du når
startpositionen for assisteret styring.
Derefter kan du anvende
hjælpefunktionen til parallelparkering.
Afhængig af parkeringspladsen og andre
forhold kan systemet også assistere med
styring af manøvrering med flere sving.
4.5 Brug af systemer til sikker og let kørsel
288
