TOYOTA COROLLA HATCHBACK 2022 Bruksanvisningar (in Swedish)

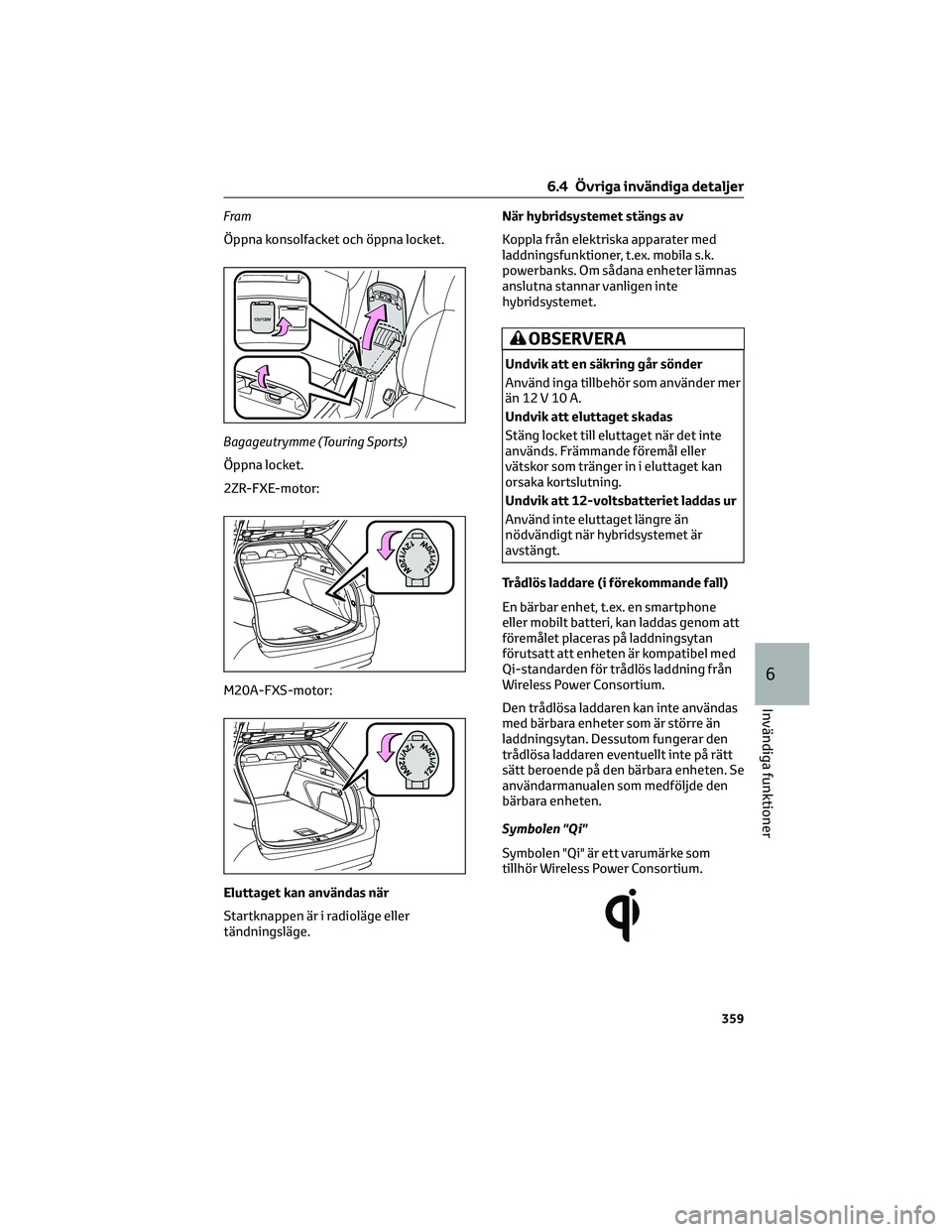

Fram
Öppna konsolfacket och öppna locket.
Bagageutrymme (Touring Sports)
Öppna locket.
2ZR-FXE-motor:
M20A-FXS-motor:
Eluttaget kan användas när
Startknappen är i radioläge eller
tändningsläge.När hybridsystemet stängs av
Koppla från elektriska apparater med
laddningsfunktioner, t.ex. mobila s.k.
powerbanks. Om sådana enheter lämnas
anslutna stannar vanligen inte
hybridsystemet.
OBSERVERA
Undvik att en säkring går sönder
Använd inga tillbehör som använder mer
än12V10A.
Undvik att eluttaget skadas
Stäng locket till eluttaget när det inte
används. Främmande föremål eller
vätskor som tränger in i eluttaget kan
orsaka kortslutning.
Undvik att 12-voltsbatteriet laddas ur
Använd inte eluttaget längre än
nödvändigt när hybridsystemet är
avstängt.
Trådlös laddare (i förekommande fall)
En bärbar enhet, t.ex. en smartphone
eller mobilt batteri, kan laddas genom att
föremålet placeras på laddningsytan
förutsatt att enheten är kompatibel med
Qi-standarden för trådlös laddning från
Wireless Power Consortium.
Den trådlösa laddaren kan inte användas
med bärbara enheter som är större än
laddningsytan. Dessutom fungerar den
trådlösa laddaren eventuellt inte på rätt
sätt beroende på den bärbara enheten. Se
användarmanualen som medföljde den
bärbara enheten.
Symbolen "Qi"
Symbolen "Qi" är ett varumärke som
tillhör Wireless Power Consortium.
6.4 Övriga invändiga detaljer
359
6
Invändiga funktioner

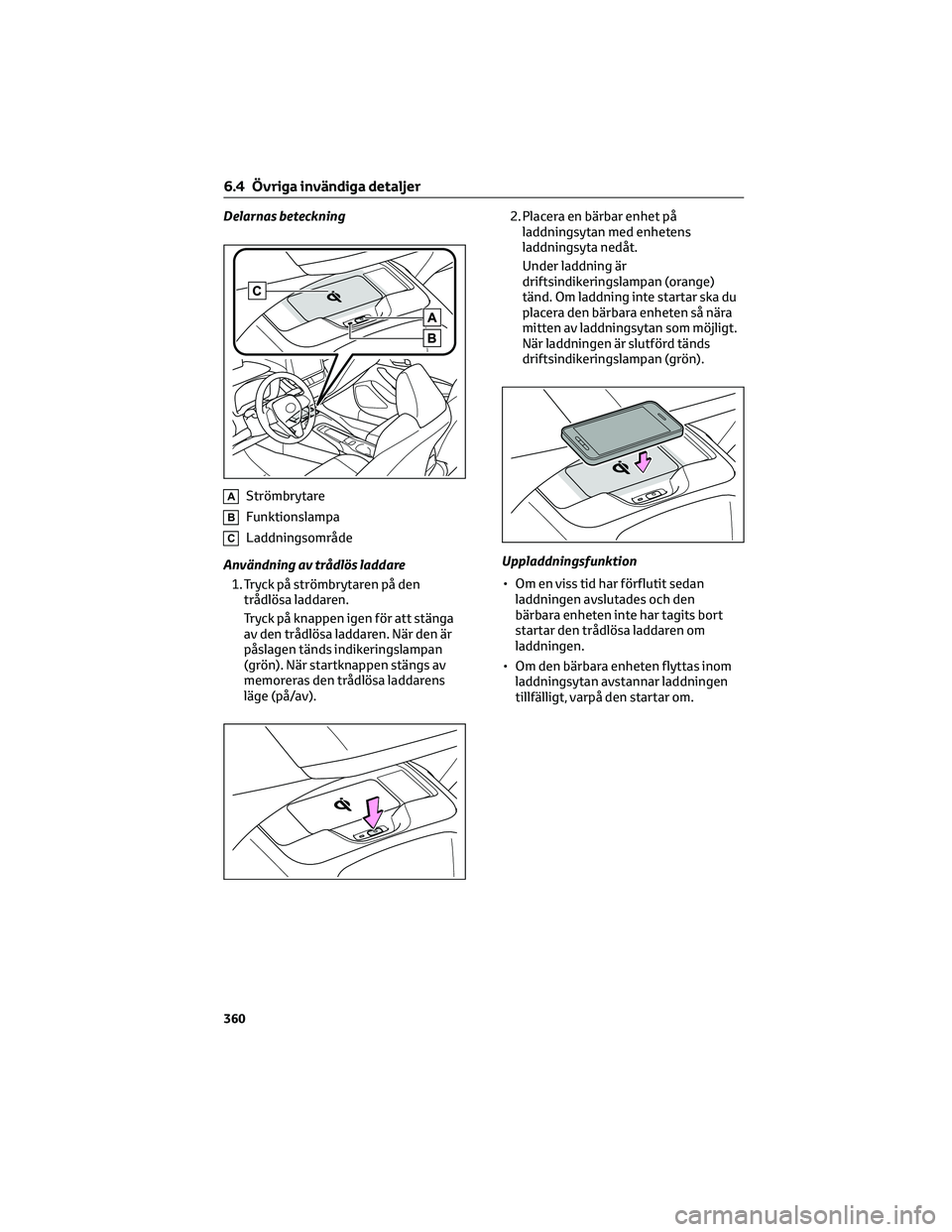

Delarnas beteckning
AStrömbrytare
BFunktionslampa
CLaddningsområde
Användning av trådlös laddare
1. Tryck på strömbrytaren på den
trådlösa laddaren.
Tryck på knappen igen för att stänga
av den trådlösa laddaren. När den är
påslagen tänds indikeringslampan
(grön). När startknappen stängs av
memoreras den trådlösa laddarens
läge (på/av).2. Placera en bärbar enhet på
laddningsytan med enhetens
laddningsyta nedåt.
Under laddning är
driftsindikeringslampan (orange)
tänd. Om laddning inte startar ska du
placera den bärbara enheten så nära
mitten av laddningsytan som möjligt.
När laddningen är slutförd tänds
driftsindikeringslampan (grön).
Uppladdningsfunktion
• Om en viss tid har förflutit sedan
laddningen avslutades och den
bärbara enheten inte har tagits bort
startar den trådlösa laddaren om
laddningen.
• Om den bärbara enheten flyttas inom
laddningsytan avstannar laddningen
tillfälligt, varpå den startar om.
6.4 Övriga invändiga detaljer
360

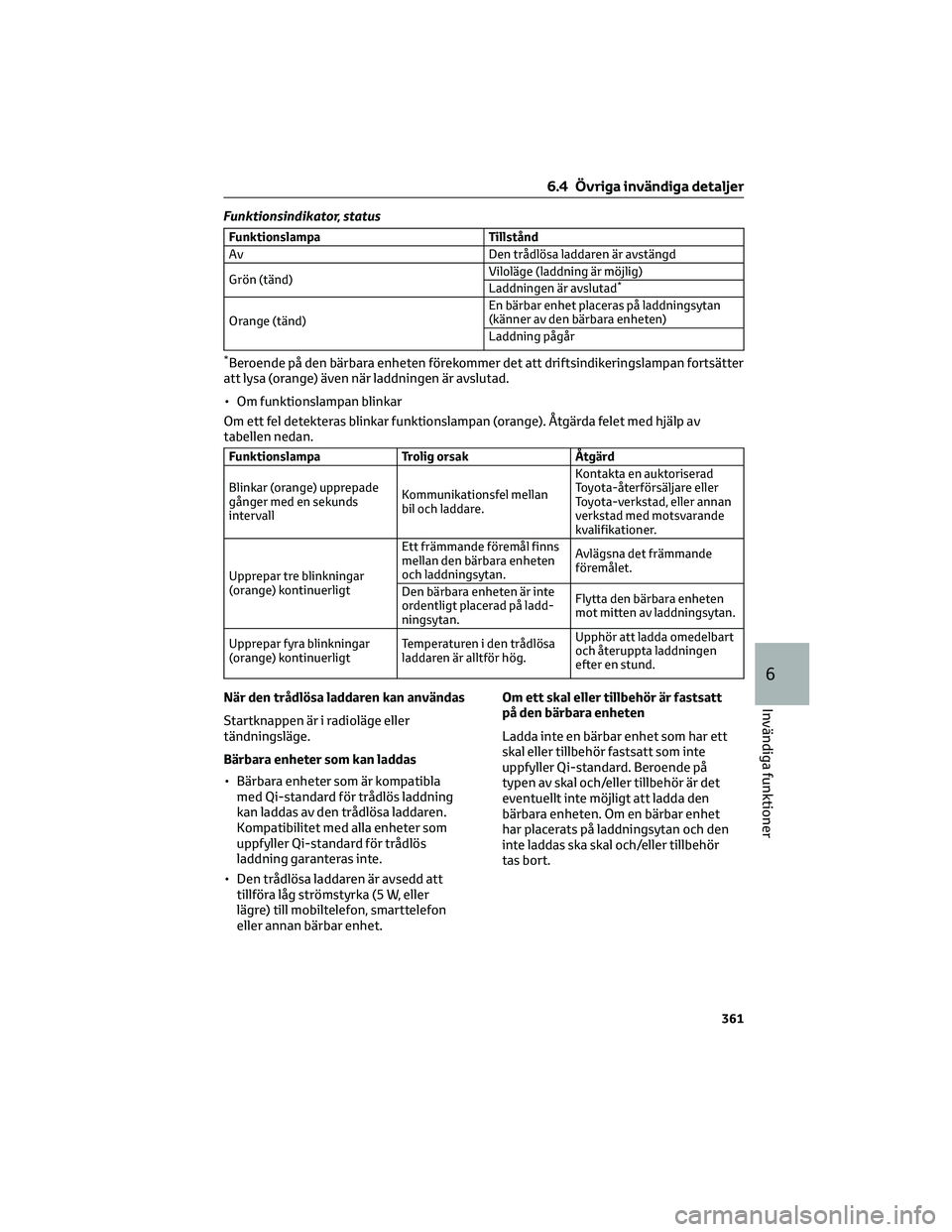

Funktionsindikator, status
Funktionslampa Tillstånd
Av Den trådlösa laddaren är avstängd
Grön (tänd)Viloläge (laddning är möjlig)
Laddningen är avslutad
*
Orange (tänd)En bärbar enhet placeras på laddningsytan
(känner av den bärbara enheten)
Laddning pågår
*Beroende på den bärbara enheten förekommer det att driftsindikeringslampan fortsätter
att lysa (orange) även när laddningen är avslutad.
• Om funktionslampan blinkar
Om ett fel detekteras blinkar funktionslampan (orange). Åtgärda felet med hjälp av
tabellen nedan.
Funktionslampa Trolig orsak Åtgärd
Blinkar (orange) upprepade
gånger med en sekunds
intervallKommunikationsfel mellan
bil och laddare.Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Upprepar tre blinkningar
(orange) kontinuerligtEtt främmande föremål finns
mellan den bärbara enheten
och laddningsytan.Avlägsna det främmande
föremålet.
Den bärbara enheten är inte
ordentligt placerad på ladd-
ningsytan.Flytta den bärbara enheten
mot mitten av laddningsytan.
Upprepar fyra blinkningar
(orange) kontinuerligtTemperaturen i den trådlösa
laddaren är alltför hög.Upphör att ladda omedelbart
och återuppta laddningen
efter en stund.
När den trådlösa laddaren kan användas
Startknappen är i radioläge eller
tändningsläge.
Bärbara enheter som kan laddas
• Bärbara enheter som är kompatibla
med Qi-standard för trådlös laddning
kan laddas av den trådlösa laddaren.
Kompatibilitet med alla enheter som
uppfyller Qi-standard för trådlös
laddning garanteras inte.
• Den trådlösa laddaren är avsedd att
tillföra låg strömstyrka (5 W, eller
lägre) till mobiltelefon, smarttelefon
eller annan bärbar enhet.Om ett skal eller tillbehör är fastsatt
på den bärbara enheten
Ladda inte en bärbar enhet som har ett
skal eller tillbehör fastsatt som inte
uppfyller Qi-standard. Beroende på
typen av skal och/eller tillbehör är det
eventuellt inte möjligt att ladda den
bärbara enheten. Om en bärbar enhet
har placerats på laddningsytan och den
inte laddas ska skal och/eller tillbehör
tas bort.
6.4 Övriga invändiga detaljer
361
6
Invändiga funktioner

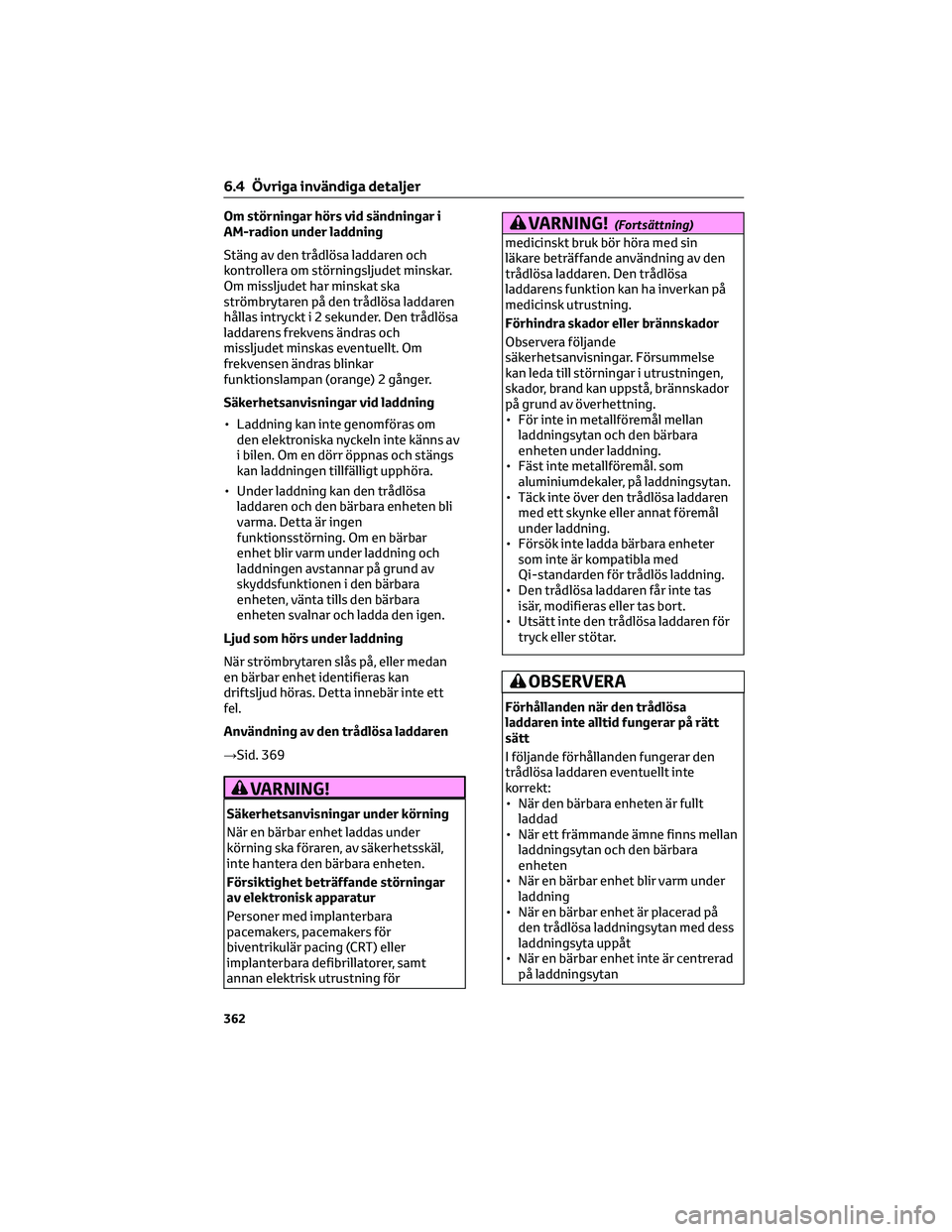

Om störningar hörs vid sändningar i
AM-radion under laddning
Stäng av den trådlösa laddaren och
kontrollera om störningsljudet minskar.
Om missljudet har minskat ska
strömbrytaren på den trådlösa laddaren
hållas intryckt i 2 sekunder. Den trådlösa
laddarens frekvens ändras och
missljudet minskas eventuellt. Om
frekvensen ändras blinkar
funktionslampan (orange) 2 gånger.
Säkerhetsanvisningar vid laddning
• Laddning kan inte genomföras om
den elektroniska nyckeln inte känns av
i bilen. Om en dörr öppnas och stängs
kan laddningen tillfälligt upphöra.
• Under laddning kan den trådlösa
laddaren och den bärbara enheten bli
varma. Detta är ingen
funktionsstörning. Om en bärbar
enhet blir varm under laddning och
laddningen avstannar på grund av
skyddsfunktionen i den bärbara
enheten, vänta tills den bärbara
enheten svalnar och ladda den igen.
Ljud som hörs under laddning
När strömbrytaren slås på, eller medan
en bärbar enhet identifieras kan
driftsljud höras. Detta innebär inte ett
fel.
Användning av den trådlösa laddaren
→Sid. 369
VARNING!
Säkerhetsanvisningar under körning
När en bärbar enhet laddas under
körning ska föraren, av säkerhetsskäl,
inte hantera den bärbara enheten.
Försiktighet beträffande störningar
av elektronisk apparatur
Personer med implanterbara
pacemakers, pacemakers för
biventrikulär pacing (CRT) eller
implanterbara defibrillatorer, samt
annan elektrisk utrustning för
VARNING!(Fortsättning)
medicinskt bruk bör höra med sin
läkare beträffande användning av den
trådlösa laddaren. Den trådlösa
laddarens funktion kan ha inverkan på
medicinsk utrustning.
Förhindra skador eller brännskador
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till störningar i utrustningen,
skador, brand kan uppstå, brännskador
på grund av överhettning.
• För inte in metallföremål mellan
laddningsytan och den bärbara
enheten under laddning.
• Fäst inte metallföremål. som
aluminiumdekaler, på laddningsytan.
• Täck inte över den trådlösa laddaren
med ett skynke eller annat föremål
under laddning.
• Försök inte ladda bärbara enheter
som inte är kompatibla med
Qi-standarden för trådlös laddning.
• Den trådlösa laddaren får inte tas
isär, modifieras eller tas bort.
• Utsätt inte den trådlösa laddaren för
tryck eller stötar.
OBSERVERA
Förhållanden när den trådlösa
laddaren inte alltid fungerar på rätt
sätt
I följande förhållanden fungerar den
trådlösa laddaren eventuellt inte
korrekt:
• När den bärbara enheten är fullt
laddad
• När ett främmande ämne finns mellan
laddningsytan och den bärbara
enheten
• När en bärbar enhet blir varm under
laddning
• När en bärbar enhet är placerad på
den trådlösa laddningsytan med dess
laddningsyta uppåt
• När en bärbar enhet inte är centrerad
på laddningsytan
6.4 Övriga invändiga detaljer
362

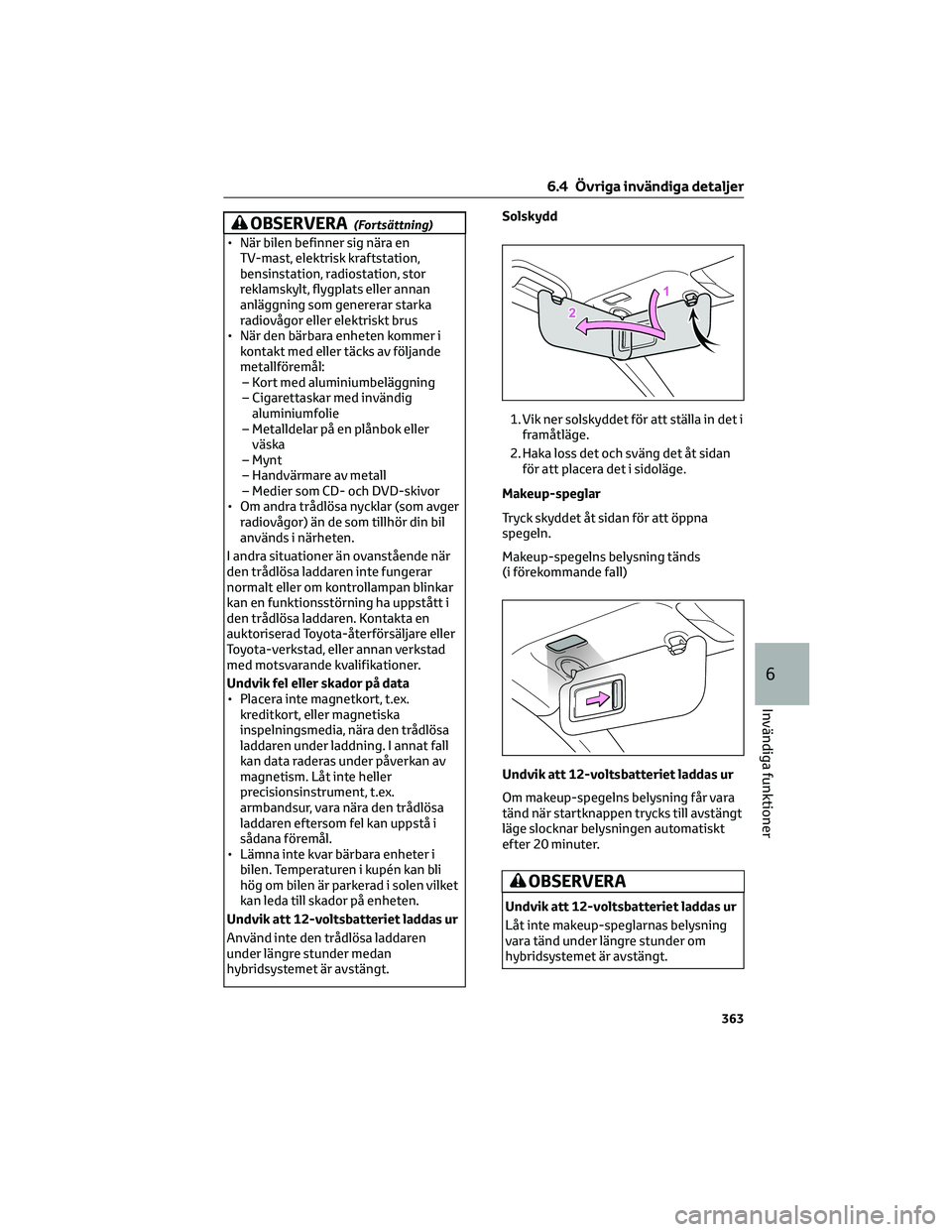

OBSERVERA(Fortsättning)
• När bilen befinner sig nära en
TV-mast, elektrisk kraftstation,
bensinstation, radiostation, stor
reklamskylt, flygplats eller annan
anläggning som genererar starka
radiovågor eller elektriskt brus
• När den bärbara enheten kommer i
kontakt med eller täcks av följande
metallföremål:
– Kort med aluminiumbeläggning
– Cigarettaskar med invändig
aluminiumfolie
– Metalldelar på en plånbok eller
väska
– Mynt
– Handvärmare av metall
– Medier som CD- och DVD-skivor
• Om andra trådlösa nycklar (som avger
radiovågor) än de som tillhör din bil
används i närheten.
I andra situationer än ovanstående när
den trådlösa laddaren inte fungerar
normalt eller om kontrollampan blinkar
kan en funktionsstörning ha uppstått i
den trådlösa laddaren. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Undvik fel eller skador på data
• Placera inte magnetkort, t.ex.
kreditkort, eller magnetiska
inspelningsmedia, nära den trådlösa
laddaren under laddning. I annat fall
kan data raderas under påverkan av
magnetism. Låt inte heller
precisionsinstrument, t.ex.
armbandsur, vara nära den trådlösa
laddaren eftersom fel kan uppstå i
sådana föremål.
• Lämna inte kvar bärbara enheter i
bilen. Temperaturen i kupén kan bli
hög om bilen är parkerad i solen vilket
kan leda till skador på enheten.
Undvik att 12-voltsbatteriet laddas ur
Använd inte den trådlösa laddaren
under längre stunder medan
hybridsystemet är avstängt.Solskydd
1. Vik ner solskyddet för att ställa in det i
framåtläge.
2. Haka loss det och sväng det åt sidan
för att placera det i sidoläge.
Makeup-speglar
Tryck skyddet åt sidan för att öppna
spegeln.
Makeup-spegelns belysning tänds
(i förekommande fall)
Undvik att 12-voltsbatteriet laddas ur
Om makeup-spegelns belysning får vara
tänd när startknappen trycks till avstängt
läge slocknar belysningen automatiskt
efter 20 minuter.
OBSERVERA
Undvik att 12-voltsbatteriet laddas ur
Låt inte makeup-speglarnas belysning
vara tänd under längre stunder om
hybridsystemet är avstängt.
6.4 Övriga invändiga detaljer
363
6
Invändiga funktioner

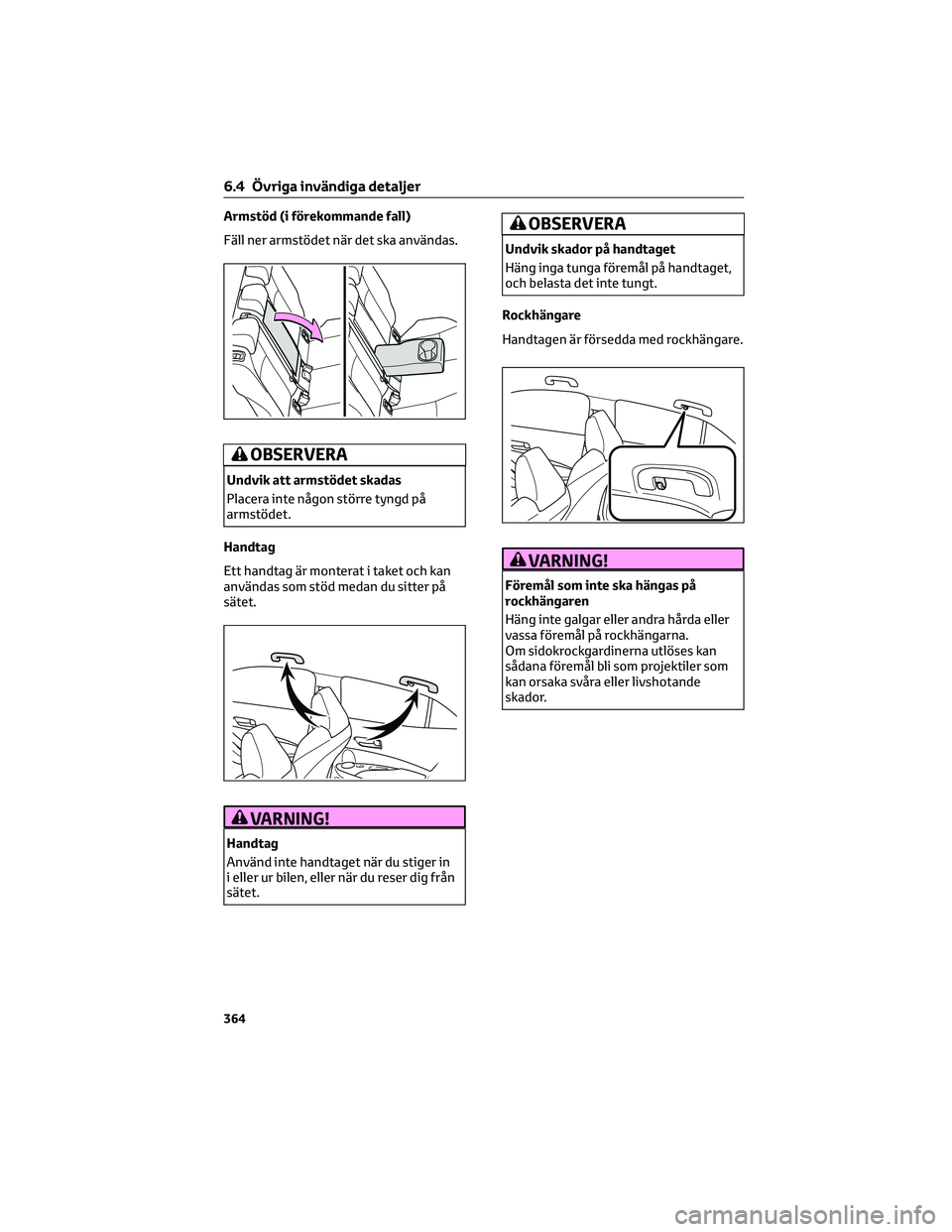

Armstöd (i förekommande fall)
Fäll ner armstödet när det ska användas.
OBSERVERA
Undvik att armstödet skadas
Placera inte någon större tyngd på
armstödet.
Handtag
Ett handtag är monterat i taket och kan
användas som stöd medan du sitter på
sätet.
VARNING!
Handtag
Använd inte handtaget när du stiger in
i eller ur bilen, eller när du reser dig från
sätet.
OBSERVERA
Undvik skador på handtaget
Häng inga tunga föremål på handtaget,
och belasta det inte tungt.
Rockhängare
Handtagen är försedda med rockhängare.
VARNING!
Föremål som inte ska hängas på
rockhängaren
Häng inte galgar eller andra hårda eller
vassa föremål på rockhängarna.
Om sidokrockgardinerna utlöses kan
sådana föremål bli som projektiler som
kan orsaka svåra eller livshotande
skador.
6.4 Övriga invändiga detaljer
364

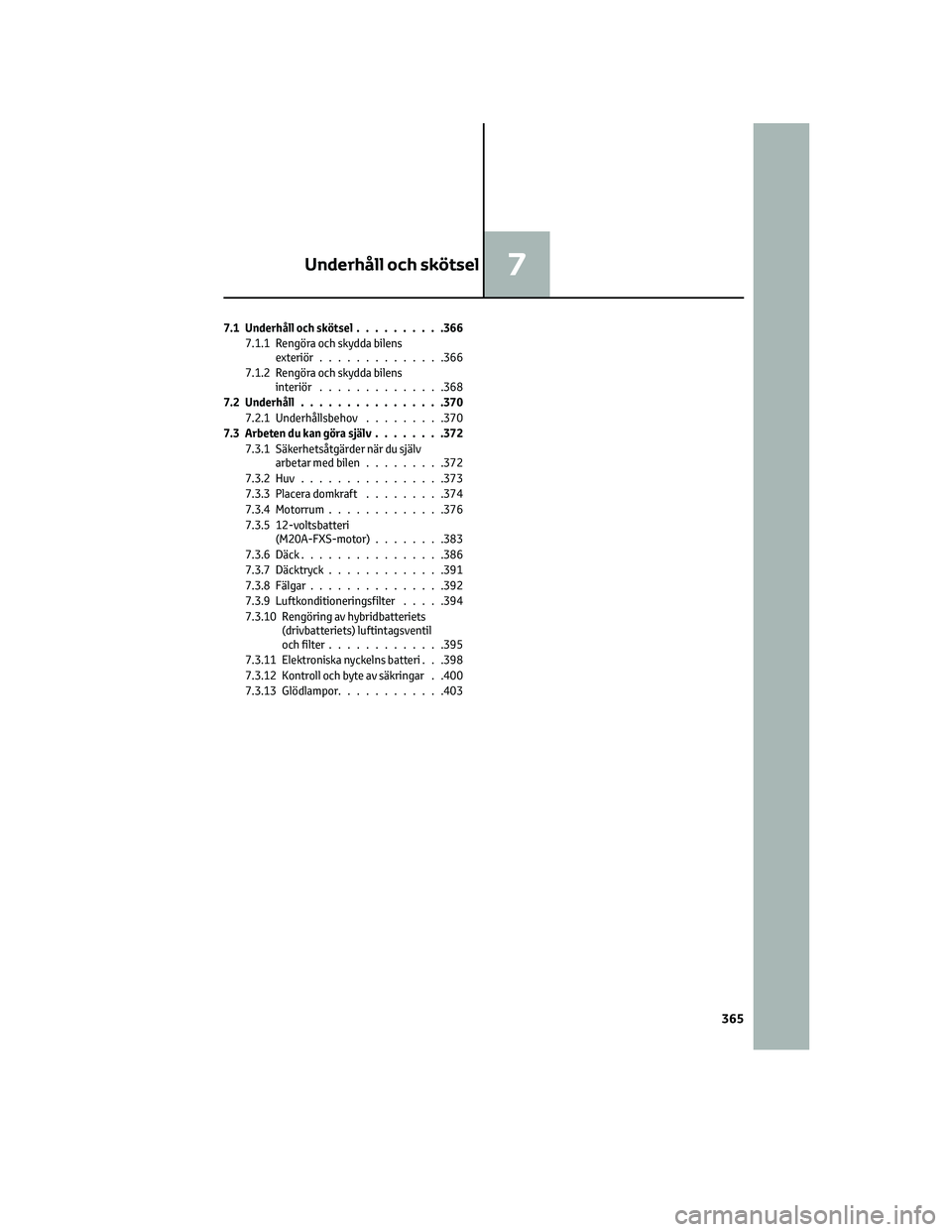

7.1 Underhåll och skötsel..........366
7.1.1 Rengöra och skydda bilens
exteriör..............366
7.1.2 Rengöra och skydda bilens
interiör..............368
7.2 Underhåll................370
7.2.1 Underhållsbehov.........370
7.3 Arbeten du kan göra själv........372
7.3.1 Säkerhetsåtgärder när du själv
arbetar med bilen.........372
7.3.2 Huv................373
7.3.3 Placera domkraft.........374
7.3.4 Motorrum.............376
7.3.5 12-voltsbatteri
(M20A-FXS-motor)........383
7.3.6 Däck................386
7.3.7 Däcktryck.............391
7.3.8 Fälgar...............392
7.3.9 Luftkonditioneringsfilter.....394
7.3.10 Rengöring av hybridbatteriets
(drivbatteriets) luftintagsventil
och filter.............395
7.3.11 Elektroniska nyckelns batteri . . .398
7.3.12 Kontroll och byte av säkringar . .400
7.3.13 Glödlampor............403
Underhåll och skötsel7
365

7.1 Underhåll och skötsel
7.1.1 Rengöra och skydda bilens
exteriör
Rengör varje del och material på det sätt
som är lämpligt för delen och materialet.
Anvisningar för rengöring
• Arbeta uppifrån och ned, spola rikligt
med vatten på kaross, hjulhus och på
bilens underrede för att avlägsna
smuts och damm.
• Tvätta bilen med en mjuk svamp eller
trasa, t.ex. sämskskinn.
• Använd bilschampo för fläckar som
sitter hårt och skölj ordentligt med
vatten.
• Torka bort allt vatten.
• Vaxa bilen när ytlagret börjar förlora
sin vattentätande förmåga.
Om vattnet inte bildar pärlor på en ren
yta ska vax appliceras när karossen är
sval.
Automatiska biltvättar
• Innan bilen tvättas:
– Fäll in speglarna.
– Stäng av elbaklucksystemet (i
förekommande fall)
Börja tvätta bilen framifrån. Fäll ut
speglarna innan du börjar köra.
• Borstar som används i automatiska
biltvättar kan repa ytan, delar (hjul
etc) och skada lacken på din bil.
• I vissa automatiska bilvättar kan bilens
bakspoiler hindra maskinens rörelser.
Det kan göra att bilen inte blir
ordentligt tvättad, eller att
bakspoilern skadas.
Högtryckstvättar
Vatten kan tränga in i kupén så placera
inte munstycket nära springorna runt
dörrarna eller rutornas ytterkanter,
spruta inte heller oavbrutet vatten på
dessa ytor.När du använder en biltvätt (modeller
med elektronisk låsfunktion)
Om dörrhandtaget blir vått medan den
elektroniska nyckeln är inom det aktiva
området kan dörren låsas och låsas upp
upprepade gånger. I så fall ska du följa
följande anvisningar när du tvättar bilen:
• Förvara nyckeln minst 2 meter från
bilen medan bilen tvättas. (Se till att
nyckeln inte kan stjälas.)
• Ställ in den elektroniska nyckeln i
batteribesparande läge för att
inaktivera det elektroniska lås- och
startsystemet. (→Sid. 125)
Fälgar och navkapslar
• Avlägsna genast smuts med ett
neutralt rengöringsmedel.
• Skölj genast bort rengöringsmedel
med vatten efter användning.
• Observera följande säkerhetsåtgärder
för att skydda bilen från lackskador.
– Använd inte alkaliska eller sura
lösningar, eller slipande
rengöringsmedel
– Använd inte hårda borstar
– Använd inte rengöringsmedel på
hjulen när de är varma, t.ex. efter
körning eller parkering i varmt
väder.
Bromsbelägg och bromsok
Rost kan bildas om bilen parkeras med
våta bromsbelägg eller bromsskivor
vilket kan få dem att fastna. Innan bilen
parkeras efter att den har tvättats ska du
köra långsamt och bromsa upprepade
gånger för att torka delarna.
Stötfångare
Borsta inte med slipande
rengöringsmedel.
7.1 Underhåll och skötsel
366

Belagda delar
Om smutsen inte kan avlägsnas ska
delarna rengöras på följande sätt:
• Använd en mjuk trasa med en cirka
5-procentig lösning av neutralt
rengöringsmedel och vatten för att få
bort smutsen.
• Torka ytan med en torr och mjuk trasa
för att ta bort kvarvarande fukt.
•
Använd våtservetter med alkohol eller
liknande för att ta bort oljeavlagringar.
VARNING!
När bilen ska tvättas
Vatten får inte användas i
motorrummet. Detta kan orsaka brand
eller liknande i de elektriska
komponenterna.
Vid rengöring av vindrutan
(modeller med vindrutetorkare med
regnsensorer)
Sätt torkarspaken i avstängt läge.
Om torkarspaken är i läge "AUTO" kan
torkarna starta oavsiktligt i följande
situationer, och det kan leda till att
händer kan fastna eller andra allvarliga
skador, eller orsaka skador på
torkarbladen.
AAvstängd
BAUTO
• Om en hand vidrör vindrutans övre
del, där regnsensorn är placerad
• Om en våt trasa eller liknande hålls
nära regnsensorn
• Om något stöter mot vindrutan
• Om du vidrör sensorkroppen direkt
eller om något stöter i regnsensorn
VARNING!(Fortsättning)
Säkerhetsåtgärder beträffande
avgasröret
Den heta avgasen gör att avgasröret blir
hett. Vidrör inte röret förrän det har
svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör ett hett
avgasrör.
Säkerhetsanvisning för bakre
stötfångare med dödavinkelvarnare
(i förekommande fall)
Om lacken på bakre stötfångaren är
kantstött eller repad kan en
funktionsstörning uppstå. Om detta
skulle inträffa ska du rådfråga en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
OBSERVERA
För att undvika att lackytan försämras
och att korrosion uppstår på kaross
och komponenter (aluminiumfälgar
etc.)
• Tvätta bilen omedelbart i följande fall:
– Efter körning i eller nära
kustområden
– Efter körning på saltade vägar
– Om det finns tjära eller sav från träd
på lacken
– Om det kommit döda insekter eller
fågelspillning på lacken
– Efter körning i trakter där luften är
rökig, sotig, dammig, järnhaltig eller
kemikaliehaltig
– Om bilen blivit mycket smutsig av
damm eller lera
– Om vätskor som t.ex. bensen eller
bensin har spillts på lackerade ytor
• Om lacken är stött eller repad ska den
lagas omedelbart.
• Förhindra att fälgarna rostar genom
att avlägsna all smuts och placera
hjulen i ett utrymme med låg
luftfuktighet vid förvaring.
7.1 Underhåll och skötsel
367
7
Underhåll och skötsel

OBSERVERA(Fortsättning)
Rengöring av extern belysning
• Tvätta noggrant. Använd inga
organiska medel och skrubba inte
med hård borste. Lampornas ytor kan
skadas.
• Vaxa inte lampornas ytor. Vax kan
skada lampglaset.
Undvik att torkararmarna skadas
När du lyfter upp torkararmarna från
vindrutan, dra först upp torkararmen på
förarsidan, och därefter torkararmen på
passagerarsidan. Börja med
torkararmen på passagerarsidan när du
ska återställa torkararmarna till
ursprungsläget.
I en automatisk biltvätt (modeller med
vindrutetorkare med regnsensorer)
Sätt torkarspaken i avstängt läge.
Om torkarspaken är i läge "AUTO" kan
torkarna aktiveras och torkarbladen
kan då skadas.
I en högtrycksbiltvätt
• Modeller med backkamera: Spruta
inte vatten med högt tryck på
kameran eller omgivande ytor när
bilen tvättas. Stöten från vatten med
högt tryck kan orsaka en
funktionsstörning i enheten.
• Låt inte munstycket komma i
närheten av damasker (skydd av
gummi eller harts), anslutningsdon
eller följande delar. Delarna kan
skadas om de utsätts för vatten under
högt tryck.
– Delar i drivsystemet
– Delar i styrsystemet
– Delar i hjulupphängningen
– Delar i bromssystemet
• Håll rengöringsmunstycket på minst
30 cm avstånd från bilens kaross.
Annars kan plastdelar, exempelvis
lister och stötfångare, deformeras.
Håll inte heller kvar munstycket
oavbrutet på samma plats.
OBSERVERA(Fortsättning)
• Spruta inte vatten oavbrutet på
vindrutans nedre del.
Om vatten tränger in i
luftkonditioneringssystemets
luftintag, placerat på vindrutans
nedre del kommer
luftkonditioneringen eventuellt inte
att fungera på rätt sätt.
• Tvätta inte bilens underrede med en
högtrycksbiltvätt.
7.1.2 Rengöra och skydda bilens
interiör
Rengör varje del och material på det sätt
som är lämpligt för delen och materialet.
Skydda bilens interiör
• Avlägsna smuts eller damm med en
dammsugare. Torka av smutsiga ytor
med en trasa som fuktats i ljummet
vatten.
• Smuts som inte går att tas bort ska
torkas av med en mjuk trasa fuktad
med neutralt rengöringsmedel
utspätt till cirka 1 %. Vrid ur
överflödigt vatten från trasan och
torka noga bort varje spår av
rengöringsmedel och vatten.
Schamponering av mattor
Det finns många typer av mattschampo
på marknaden. Tvätta mattan genom att
stryka på skummet med en svamp eller
borste. Arbeta med cirkelrörelser. Använd
inte vatten. Torka av smutsiga ytor och låt
dem torka. Resultatet blir bäst om du
håller mattan så torr som möjligt.
Hantera säkerhetsbälten
Rengör med mild tvållösning eller
ljummet vatten. Använd en trasa eller
svamp. Kontrollera regelbundet att
bältena inte är för slitna, fransiga eller
skadade.
7.1 Underhåll och skötsel
368
