TOYOTA COROLLA HATCHBACK 2022 Bruksanvisningar (in Swedish)

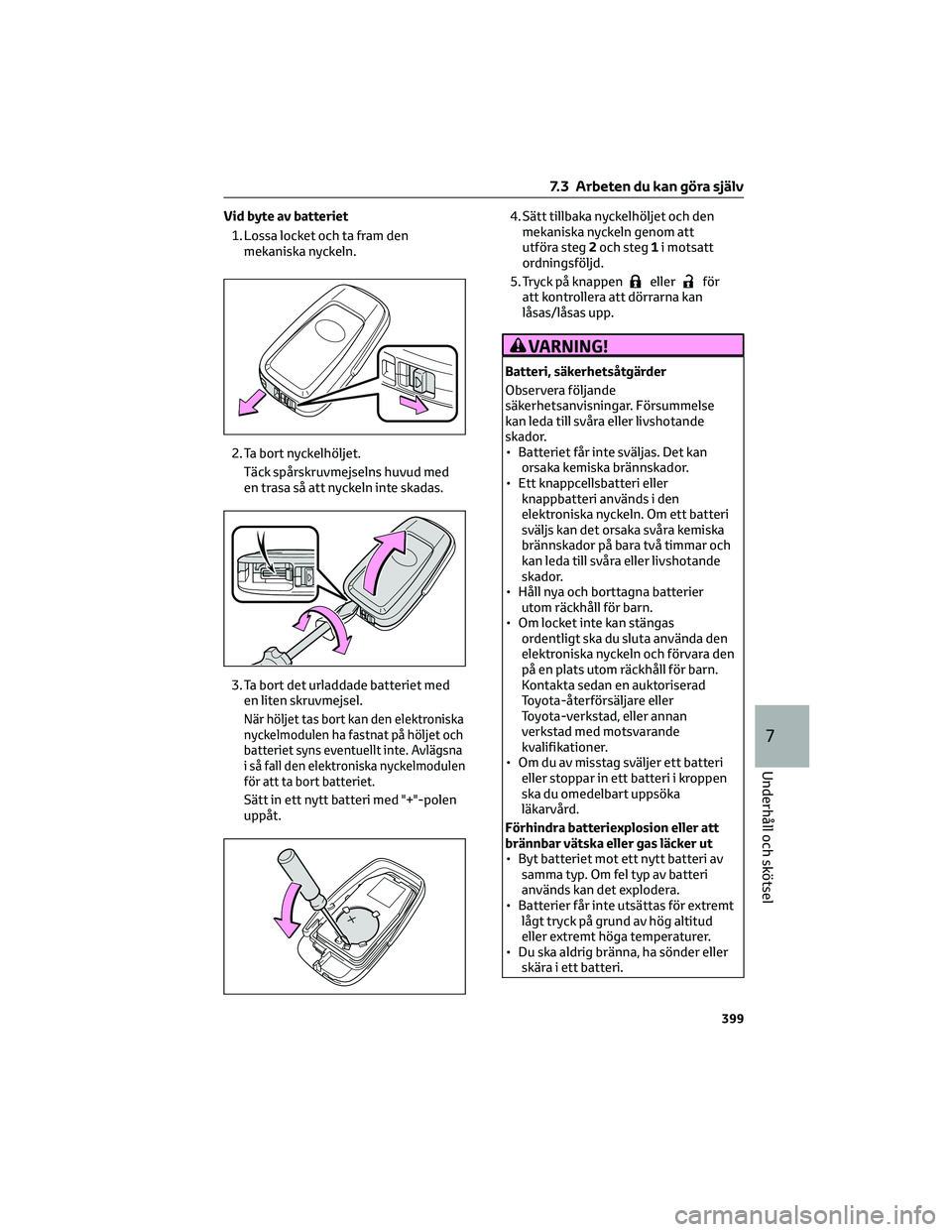

Vid byte av batteriet
1. Lossa locket och ta fram den
mekaniska nyckeln.
2. Ta bort nyckelhöljet.
Täck spårskruvmejselns huvud med
en trasa så att nyckeln inte skadas.
3. Ta bort det urladdade batteriet med
en liten skruvmejsel.
När höljet tas bort kan den elektroniska
nyckelmodulen ha fastnat på höljet och
batteriet syns eventuellt inte. Avlägsna
i så fall den elektroniska nyckelmodulen
för att ta bort batteriet.
Sätt in ett nytt batteri med "+"-polen
uppåt.4. Sätt tillbaka nyckelhöljet och den
mekaniska nyckeln genom att
utföra steg2och steg1i motsatt
ordningsföljd.
5. Tryck på knappen
ellerför
att kontrollera att dörrarna kan
låsas/låsas upp.
VARNING!
Batteri, säkerhetsåtgärder
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
• Batteriet får inte sväljas. Det kan
orsaka kemiska brännskador.
• Ett knappcellsbatteri eller
knappbatteri används i den
elektroniska nyckeln. Om ett batteri
sväljs kan det orsaka svåra kemiska
brännskador på bara två timmar och
kan leda till svåra eller livshotande
skador.
• Håll nya och borttagna batterier
utom räckhåll för barn.
• Om locket inte kan stängas
ordentligt ska du sluta använda den
elektroniska nyckeln och förvara den
på en plats utom räckhåll för barn.
Kontakta sedan en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Om du av misstag sväljer ett batteri
eller stoppar in ett batteri i kroppen
ska du omedelbart uppsöka
läkarvård.
Förhindra batteriexplosion eller att
brännbar vätska eller gas läcker ut
• Byt batteriet mot ett nytt batteri av
samma typ. Om fel typ av batteri
används kan det explodera.
• Batterier får inte utsättas för extremt
lågt tryck på grund av hög altitud
eller extremt höga temperaturer.
• Du ska aldrig bränna, ha sönder eller
skära i ett batteri.
7.3 Arbeten du kan göra själv
399
7
Underhåll och skötsel

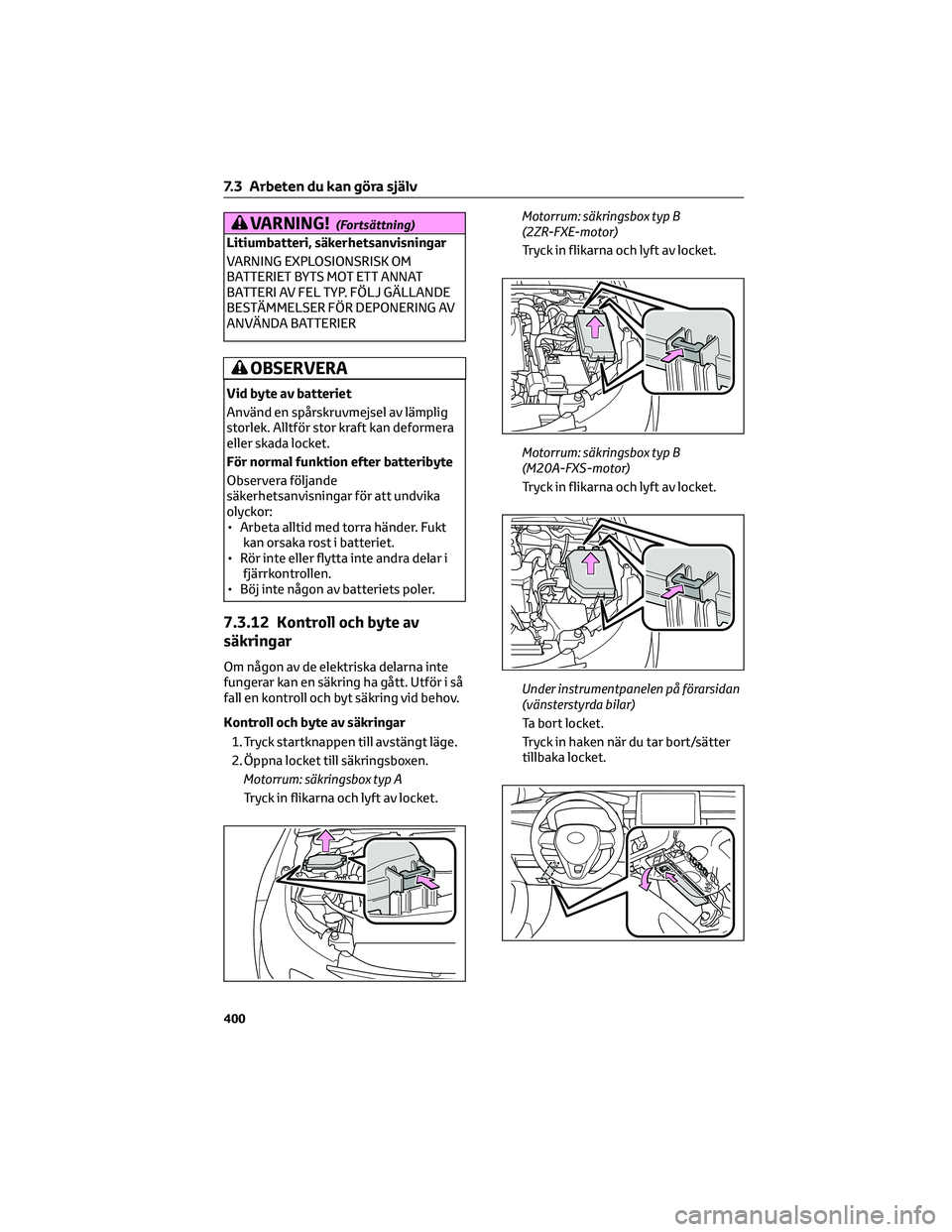

VARNING!(Fortsättning)
Litiumbatteri, säkerhetsanvisningar
VARNING EXPLOSIONSRISK OM
BATTERIET BYTS MOT ETT ANNAT
BATTERI AV FEL TYP. FÖLJ GÄLLANDE
BESTÄMMELSER FÖR DEPONERING AV
ANVÄNDA BATTERIER
OBSERVERA
Vid byte av batteriet
Använd en spårskruvmejsel av lämplig
storlek. Alltför stor kraft kan deformera
eller skada locket.
För normal funktion efter batteribyte
Observera följande
säkerhetsanvisningar för att undvika
olyckor:
• Arbeta alltid med torra händer. Fukt
kan orsaka rost i batteriet.
• Rör inte eller flytta inte andra delar i
fjärrkontrollen.
• Böj inte någon av batteriets poler.
7.3.12 Kontroll och byte av
säkringar
Om någon av de elektriska delarna inte
fungerar kan en säkring ha gått. Utför i så
fall en kontroll och byt säkring vid behov.
Kontroll och byte av säkringar
1. Tryck startknappen till avstängt läge.
2. Öppna locket till säkringsboxen.
Motorrum: säkringsbox typ A
Tryck in flikarna och lyft av locket.Motorrum: säkringsbox typ B
(2ZR-FXE-motor)
Tryck in flikarna och lyft av locket.
Motorrum: säkringsbox typ B
(M20A-FXS-motor)
Tryck in flikarna och lyft av locket.
Under instrumentpanelen på förarsidan
(vänsterstyrda bilar)
Ta bort locket.
Tryck in haken när du tar bort/sätter
tillbaka locket.
7.3 Arbeten du kan göra själv
400

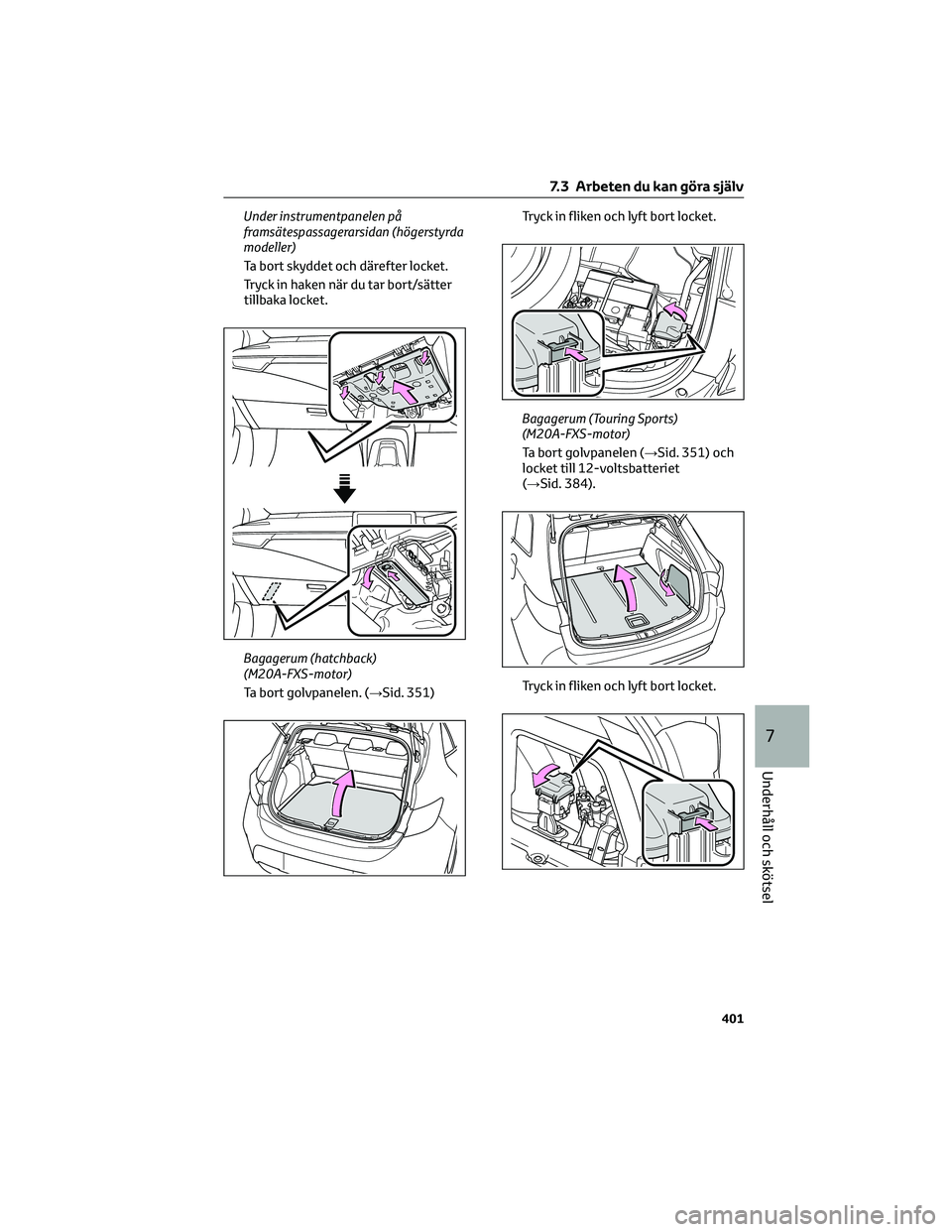

Under instrumentpanelen på
framsätespassagerarsidan (högerstyrda
modeller)
Ta bort skyddet och därefter locket.
Tryck in haken när du tar bort/sätter
tillbaka locket.
Bagagerum (hatchback)
(M20A-FXS-motor)
Ta bort golvpanelen. (→Sid. 351)Tryck in fliken och lyft bort locket.
Bagagerum (Touring Sports)
(M20A-FXS-motor)
Ta bort golvpanelen (→Sid. 351) och
locket till 12-voltsbatteriet
(→Sid. 384).
Tryck in fliken och lyft bort locket.
7.3 Arbeten du kan göra själv
401
7
Underhåll och skötsel

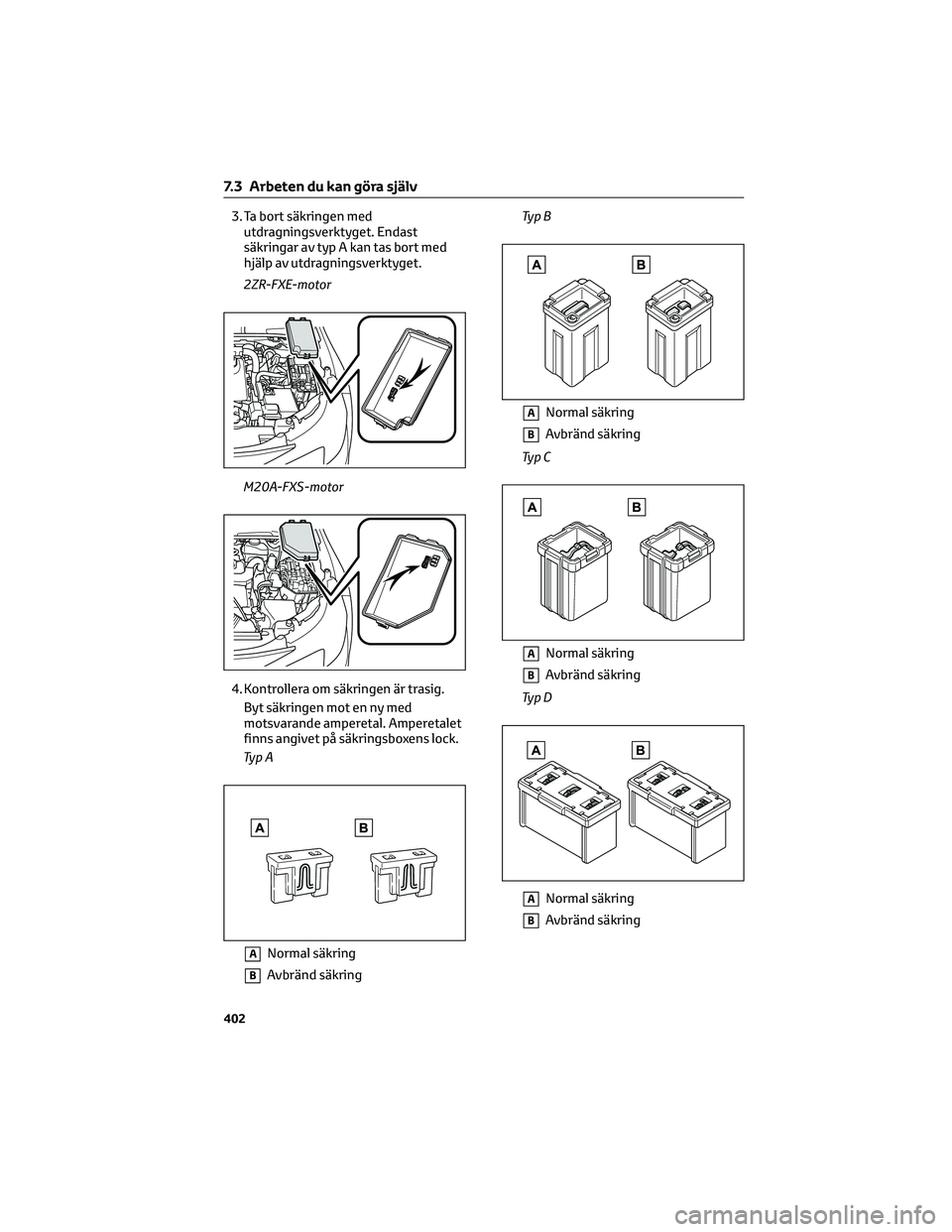

3. Ta bort säkringen med
utdragningsverktyget. Endast
säkringar av typ A kan tas bort med
hjälp av utdragningsverktyget.
2ZR-FXE-motor
M20A-FXS-motor
4. Kontrollera om säkringen är trasig.
Byt säkringen mot en ny med
motsvarande amperetal. Amperetalet
finns angivet på säkringsboxens lock.
Ty p ATy p B
Ty p C
Ty p D
ANormal säkring
BAvbränd säkring
ANormal säkring
BAvbränd säkring
ANormal säkring
BAvbränd säkring
ANormal säkring
BAvbränd säkring
7.3 Arbeten du kan göra själv
402

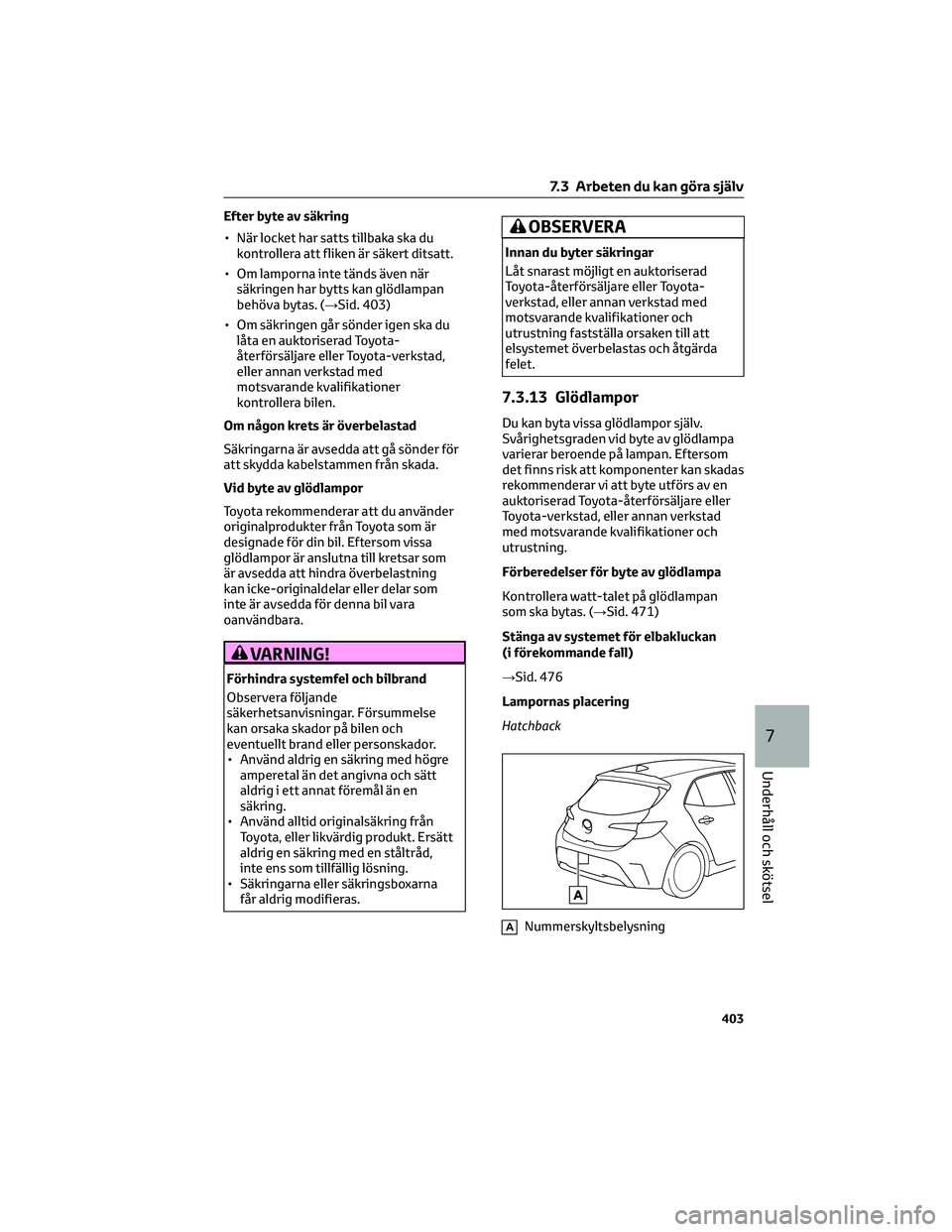

Efter byte av säkring
• När locket har satts tillbaka ska du
kontrollera att fliken är säkert ditsatt.
• Om lamporna inte tänds även när
säkringen har bytts kan glödlampan
behöva bytas. (→Sid. 403)
• Om säkringen går sönder igen ska du
låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för
att skydda kabelstammen från skada.
Vid byte av glödlampor
Toyota rekommenderar att du använder
originalprodukter från Toyota som är
designade för din bil. Eftersom vissa
glödlampor är anslutna till kretsar som
är avsedda att hindra överbelastning
kan icke-originaldelar eller delar som
inte är avsedda för denna bil vara
oanvändbara.
VARNING!
Förhindra systemfel och bilbrand
Observera följande
säkerhetsanvisningar. Försummelse
kan orsaka skador på bilen och
eventuellt brand eller personskador.
• Använd aldrig en säkring med högre
amperetal än det angivna och sätt
aldrig i ett annat föremål än en
säkring.
• Använd alltid originalsäkring från
Toyota, eller likvärdig produkt. Ersätt
aldrig en säkring med en ståltråd,
inte ens som tillfällig lösning.
• Säkringarna eller säkringsboxarna
får aldrig modifieras.
OBSERVERA
Innan du byter säkringar
Låt snarast möjligt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning fastställa orsaken till att
elsystemet överbelastas och åtgärda
felet.
7.3.13 Glödlampor
Du kan byta vissa glödlampor själv.
Svårighetsgraden vid byte av glödlampa
varierar beroende på lampan. Eftersom
det finns risk att komponenter kan skadas
rekommenderar vi att byte utförs av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
Förberedelser för byte av glödlampa
Kontrollera watt-talet på glödlampan
som ska bytas. (→Sid. 471)
Stänga av systemet för elbakluckan
(i förekommande fall)
→Sid. 476
Lampornas placering
Hatchback
ANummerskyltsbelysning
7.3 Arbeten du kan göra själv
403
7
Underhåll och skötsel

Touring Sports
ANummerskyltsbelysning
Lampor som ska bytas av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
• Strålkastare
• Främre positionsljus
• Varselljus
• Körriktningsvisare
• Dimljus fram (i förekommande fall)
• Bakljus
• Bromsljus
• Backljus
• Bakre dimljus (i förekommande fall)
• Högt monterat bromsljus
LED-lampor
Förutom på nummerskyltsbelysningen
består varje lampa av ett antal lysdioder
(LED). Om en LED-lampa går sönder ska
du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning byta den.
Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset
innebär inte att något är fel. Kontakta en
auktoriserad Toyota-återförsäljare ellerToyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för att
få mer information om följande:
• Stora vattendroppar ansamlas
innanför glaset.
• Vatten har ansamlats inuti
strålkastaren.
Vid byte av glödlampor
→Sid. 403
Byte av glödlampor
Nummerskyltsbelysning
Hatchback
1. Ta bort lampenheten.
För in en spårskruvmejsel eller
liknande i hålet bredvid lampan och ta
bort det som bilden visar.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
7.3 Arbeten du kan göra själv
404

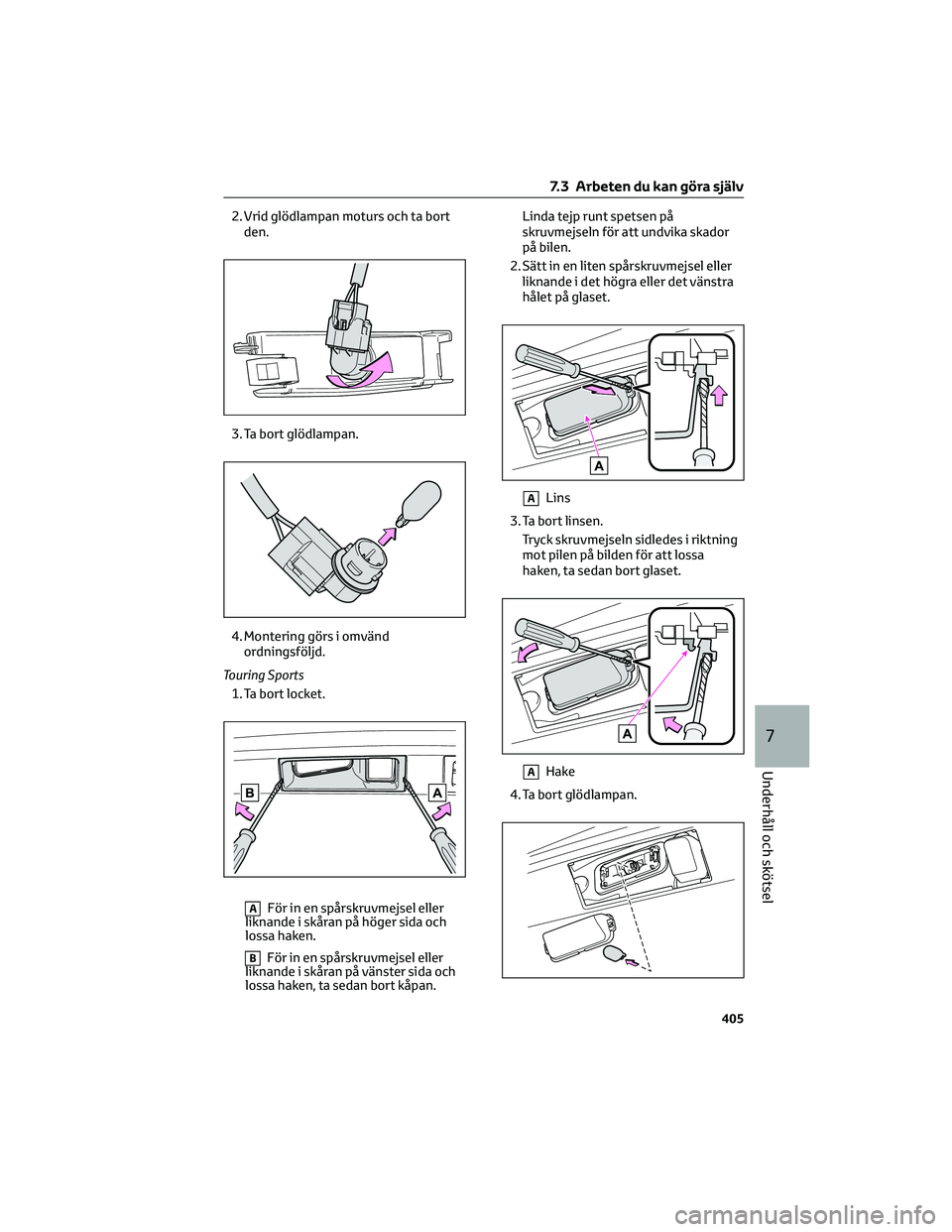

2. Vrid glödlampan moturs och ta bort
den.
3. Ta bort glödlampan.
4. Montering görs i omvänd
ordningsföljd.
Touring Sports
1. Ta bort locket.Linda tejp runt spetsen på
skruvmejseln för att undvika skador
på bilen.
2. Sätt in en liten spårskruvmejsel eller
liknande i det högra eller det vänstra
hålet på glaset.
ALins
3. Ta bort linsen.
Tryck skruvmejseln sidledes i riktning
mot pilen på bilden för att lossa
haken, ta sedan bort glaset.
AHake
4. Ta bort glödlampan.
AFör in en spårskruvmejsel eller
liknande i skåran på höger sida och
lossa haken.
BFör in en spårskruvmejsel eller
liknande i skåran på vänster sida och
lossa haken, ta sedan bort kåpan.
7.3 Arbeten du kan göra själv
405
7
Underhåll och skötsel

5. Sätt dit en ny glödlampa.
6. Sätt tillbaka linsen.
1. Passa in glaset i den högra eller den
vänstra monteringsdelen
A.
2. Tryck fast linsen.
7. Efter monteringen, dra i linsen för att
kontrollera att den är korrekt
monterat.8. Sätt tillbaka skyddet.
1. Med pilen på kåpans insida riktad
uppåt, sätt in fliken (den streckade
linjen på bilden).
2. Tryck in kåpans nedre del i pilens
riktning, som på bilden, för att haka i
de båda hakarna.
VARNING!
Byte av glödlampor
• Släck belysningen. Försök inte att
byta lampa omedelbart efter att
belysningen släckts. Glödlamporna
blir mycket heta och kan ge upphov
till brännskador.
• Vidrör inte lampglaset med bara
händerna. Om det inte går att
undvika att hålla i lampans glasdel
ska den hållas med en ren och torr
trasa så att fukt och oljor inte
kommer på glödlampan. Om
glödlampan repas eller tappas kan
den explodera eller spricka.
• Skruva i glödlampor helt, såväl som
andra delar som behövs för att fästa
dem. Försummelse kan leda till
brännskador, brand eller att vatten
tränger in i lampenheten. Det kan
skada lampan eller orsaka kondens
på glaset.
Förhindra skador eller brand
Se till att glödlamporna är ordentligt
iskruvade och låsta.
7.3 Arbeten du kan göra själv
406

8.1 Viktig information............408
8.1.1 Varningsblinkers..........408
8.1.2 Om du måste få stopp på bilen i en
akut situation...........408
8.1.3 Om bilen befinner sig under vatten
eller vatten på vägen stiger. . . .409
8.2 Åtgärder i en nödsituation.......410
8.2.1 Om bilen måste bogseras.....410
8.2.2 Om du tycker att något är fel. . . .412
8.2.3 Om en varningslampa tänds eller
en varningssignal hörs.......413
8.2.4 Om ett varningsmeddelande
visas................420
8.2.5 Om du får punktering (modeller
med reparationssats för akut
däcklagning)............423
8.2.6 Om du får punktering
(modeller med reservhjul).....438
8.2.7 Om hybridsystemet inte startar . .450
8.2.8 Om du tappar bort nycklarna. . . .451
8.2.9 Den elektroniska nyckeln fungerar
inte på rätt sätt..........451
8.2.10 Om 12-voltsbatteriet är
urladdat.............453
8.2.11 Om motorn blir överhettad. . . .458
8.2.12 Om bilen fastnar.........462
Om problem uppstår8
407

8.1 Viktig information
8.1.1 Varningsblinkers
Varningsblinkers används till att varna
andra bilister om bilen måste stanna på
vägen på grund av motorfel eller annat
problem.
Användaranvisningar
Tryck på knappen.
Alla körriktningsvisare börjar blinka.
Tryck en gång till för att stänga av.
Varningsblinkers
• Om varningsblinkers används en
längre tid medan hybridsystemet inte
är igång (medan "READY"-indikatorn
inte är tänd) kan 12-voltsbatteriet
laddas ur.
• Om krockkuddarna utlöses (blåses
upp) eller om bilen utsätts för en
kraftig stöt bakifrån aktiveras
varningsblinkers automatiskt.
Varningsblinkers stängs av
automatiskt efter cirka 20 minuter.
Tryck på knappen två gånger för att
stänga av varningsblinkers manuellt.
(Varningsblinkers slocknar eventuellt
inte automatiskt beroende på hur
hård sammanstötningen är och
förhållandena vid kollisionen.)
8.1.2 Om du måste få stopp på
bilen i en akut situation
Endast i en akut situation, som när det
blir omöjligt att få stopp på bilen på
normalt sätt, får du använda följande
metod för att stanna bilen:
Stanna bilen
1. Trampa ned bromspedalen stadigt med
båda fötter och trampa ner ordentligt.
Pumpa inte på bromspedalen upprepade
gånger eftersom då behövs ytterligare
kraft att sakta ner bilen.
2. För växelspaken till läge N.
Om växelspaken flyttas till N
3. Stanna bilen på en säker plats vid
vägen när du saktat ner.
4. Stäng av hybridsystemet.
Om växelspaken inte kan flyttas till N
3. Fortsätt att trampa ner bromspedalen
med båda fötterna för att minska
körhastigheten så mycket som möjligt.
4. För att stänga av hybridsystemet, håll
startknappen intryckt i minst 2 sekunder i
följd, eller tryck snabbt på den minst
3 gånger i följd.
5. Stanna bilen på en säker plats vid
vägen.
8.1 Viktig information
408
