TOYOTA COROLLA HATCHBACK 2022 Bruksanvisningar (in Swedish)

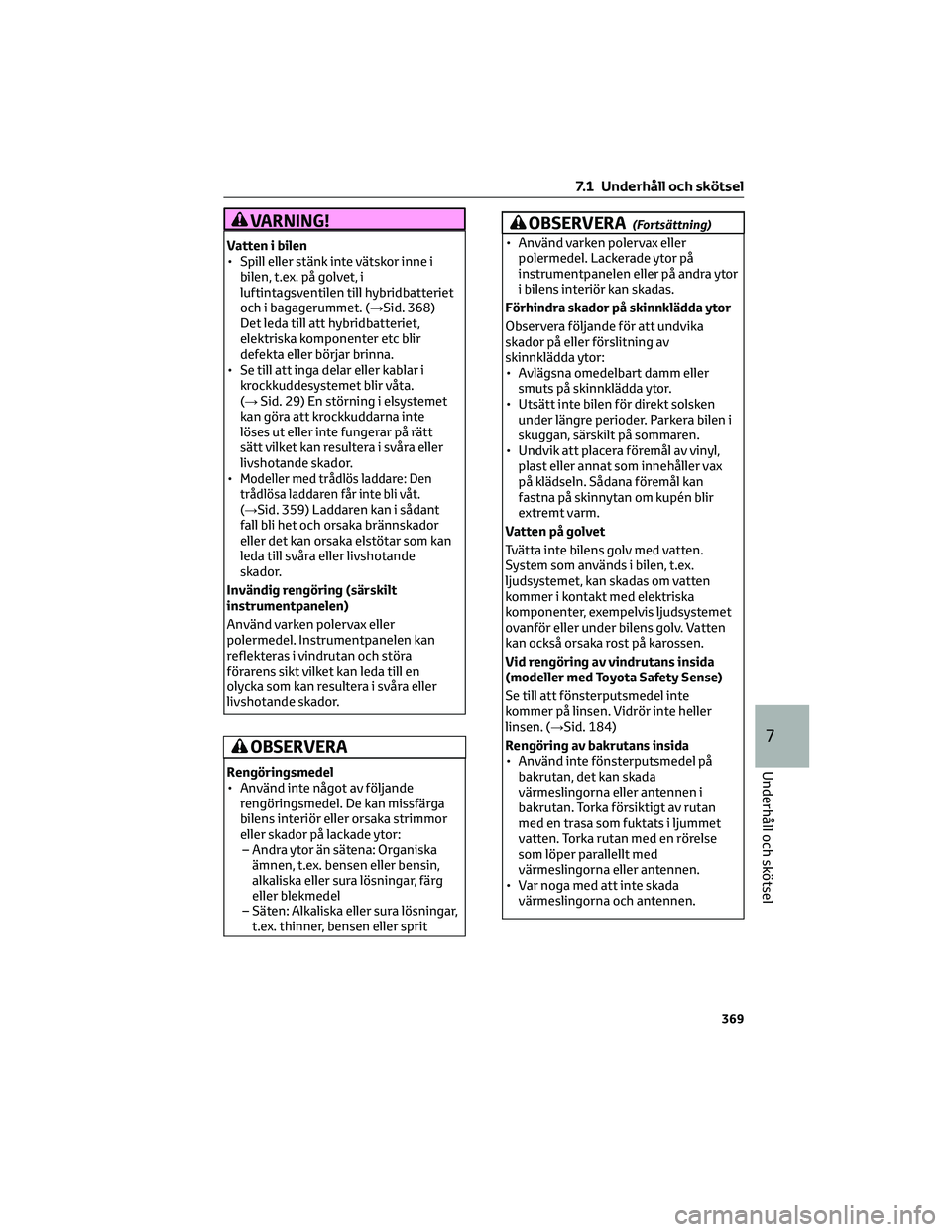

VARNING!
Vatten i bilen
• Spill eller stänk inte vätskor inne i
bilen, t.ex. på golvet, i
luftintagsventilen till hybridbatteriet
och i bagagerummet. (→Sid. 368)
Det leda till att hybridbatteriet,
elektriska komponenter etc blir
defekta eller börjar brinna.
• Se till att inga delar eller kablar i
krockkuddesystemet blir våta.
(→Sid. 29) En störning i elsystemet
kan göra att krockkuddarna inte
löses ut eller inte fungerar på rätt
sätt vilket kan resultera i svåra eller
livshotande skador.
•
Modeller med trådlös laddare: Den
trådlösa laddaren får inte bli våt.
(→
Sid. 359) Laddaren kan i sådant
fall bli het och orsaka brännskador
eller det kan orsaka elstötar som kan
leda till svåra eller livshotande
skador.
Invändig rengöring (särskilt
instrumentpanelen)
Använd varken polervax eller
polermedel. Instrumentpanelen kan
reflekteras i vindrutan och störa
förarens sikt vilket kan leda till en
olycka som kan resultera i svåra eller
livshotande skador.
OBSERVERA
Rengöringsmedel
• Använd inte något av följande
rengöringsmedel. De kan missfärga
bilens interiör eller orsaka strimmor
eller skador på lackade ytor:
– Andra ytor än sätena: Organiska
ämnen, t.ex. bensen eller bensin,
alkaliska eller sura lösningar, färg
eller blekmedel
– Säten: Alkaliska eller sura lösningar,
t.ex. thinner, bensen eller sprit
OBSERVERA(Fortsättning)
• Använd varken polervax eller
polermedel. Lackerade ytor på
instrumentpanelen eller på andra ytor
i bilens interiör kan skadas.
Förhindra skador på skinnklädda ytor
Observera följande för att undvika
skador på eller förslitning av
skinnklädda ytor:
• Avlägsna omedelbart damm eller
smuts på skinnklädda ytor.
• Utsätt inte bilen för direkt solsken
under längre perioder. Parkera bilen i
skuggan, särskilt på sommaren.
• Undvik att placera föremål av vinyl,
plast eller annat som innehåller vax
på klädseln. Sådana föremål kan
fastna på skinnytan om kupén blir
extremt varm.
Vatten på golvet
Tvätta inte bilens golv med vatten.
System som används i bilen, t.ex.
ljudsystemet, kan skadas om vatten
kommer i kontakt med elektriska
komponenter, exempelvis ljudsystemet
ovanför eller under bilens golv. Vatten
kan också orsaka rost på karossen.
Vid rengöring av vindrutans insida
(modeller med Toyota Safety Sense)
Se till att fönsterputsmedel inte
kommer på linsen. Vidrör inte heller
linsen. (→Sid. 184)
Rengöring av bakrutans insida
• Använd inte fönsterputsmedel på
bakrutan, det kan skada
värmeslingorna eller antennen i
bakrutan. Torka försiktigt av rutan
med en trasa som fuktats i ljummet
vatten. Torka rutan med en rörelse
som löper parallellt med
värmeslingorna eller antennen.
• Var noga med att inte skada
värmeslingorna och antennen.
7.1 Underhåll och skötsel
369
7
Underhåll och skötsel

Rengöring av ytor med inslag av metall
med satinfinish
• Ta bort smuts med en mjuk trasa eller
syntetiskt sämskskinn som fuktats i
vatten.
• Torka ytan med en torr och mjuk trasa
för att ta bort kvarvarande fukt.
Rengöring av ytor med inslag av metall
med satinfinish
Metallområdena är belagda med en yta av
riktig metall. De måste rengöras
regelbundet. Om smutsiga ytor inte
rengörs under längre tid kan de bli svåra
att få rena.
Rengöring av skinnklädda ytor
• Avlägsna smuts eller damm med en
dammsugare.
• Torka bort smuts och damm med en
mjuk trasa som fuktats med utspätt
rengöringsmedel.
Använd en 5-procentig lösning av
ylletvättmedel och vatten
• Torka sedan med en ren trasa noga
bort varje spår av tvättmedel och
vatten.
• Torka ytan med en torr och mjuk trasa
för att ta bort kvarvarande fukt. Låt
skinnet sedan lufttorka på en plats
med god ventilation och i skugga.
Skötsel av skinnklädda ytor
Toyota rekommenderar att kupén rengörs
åtminstone två gånger om året för att
bibehålla kvaliteten på bilens interiör.
Rengöring av ytor med syntetläder
• Avlägsna smuts eller damm med en
dammsugare.
• Torka rent med en mjuk trasa som
fuktats med neutralt rengöringsmedel
utspätt till cirka 1 %.
• Vrid ur överflödigt vatten från trasan
och torka noga bort varje spår av
rengöringsmedel och vatten.7.2 Underhåll
7.2.1 Underhållsbehov
Daglig skötsel och regelbundet underhåll
är nödvändigt för att din bil ska vara säker
och ekonomisk att köra. Toyota
rekommenderar nedanstående underhåll.
Vem ska utföra underhållsservice?
För att hålla din bil i bästa möjliga skick
rekommenderar Toyota att alla kontroller
och reparationer samt allt underhåll
utförs av en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning. För
reparationer och underhåll som täcks av
bilens garanti bör du uppsöka en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad som använder
originaldelar från Toyota vid alla slags
reparationer. Det kan också vara
fördelaktigt att använda auktoriserade
Toyota-återförsäljare eller Toyota-
verkstäder för reparationer som inte
täcks av bilens garanti. På grund av att de
är erfarna specialister på Toyotabilar kan
medlemmar av Toyotas nätverk hjälpa dig
vid alla typer av problem som kan dyka
upp.
Din Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning utför noggrant alla moment
enligt serviceschemat – tillförlitligt och
ekonomiskt – tack vare sin erfarenhet av
Toyotabilar.
VARNING!
Om din bil inte underhålls på rätt sätt
Felaktigt underhåll kan leda till allvarliga
skador på bilen och i värsta fall svåra
eller livshotande personskador.
7.1 Underhåll och skötsel
370

VARNING!(Fortsättning)
Hantering av 12-voltsbatteriet
12-voltsbatteriets poler och anslutna
tillbehör som innehåller bly och
blyföreningar kan orsaka hjärnskador.
Tvätta händerna efter hantering.
(→Sid. 381, Sid. 383)
Service enligt serviceintervall
Regelbundet underhåll bör utföras vid
angivna intervall enligt serviceschemat.
Komplett information om service och
underhåll finns i häftet "Service &
Garanti" i bilhandlingarna.
Arbeten du kan göra själv
Vilka arbeten kan du göra själv?
Vissa serviceåtgärder är så enkla att du
kan utföra dem själv om du bara är litet
händig och har de vanligaste verktygen.
Andra serviceåtgärder kräver däremot
både specialverktyg och
specialkunskaper. Överlåt därför viktiga
serviceåtgärder till kvalificerade tekniker.
Även om du har erfarenhet av att själv
arbeta med bilar rekommenderar vi att du
låter en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning utföra
reparationer och underhåll. Varje
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad noterar utfört underhåll
i bilens garantihäfte vilket är värdefullt
om du någonsin skulle behöva
garantireparation. Skulle du välja att
anlita en annan välkvalificerad och
välutrustad verkstad än en auktoriserad
Toyota-verkstad för reparationer eller
underhåll av din bil rekommenderar vi att
du begär att verkstaden arkiverar
noteringar om bilens underhåll.Behöver bilen repareras?
Var uppmärksam på förändringar i bilens
prestanda och ljud, samt visuella
indikeringar som kan innebära att bilen
behöver servas. Här är några viktiga
indikationer:
• Motorn misständer, går ojämnt eller
knackar
• Märkbart minskad kraft
• Konstiga ljud från motorn
• Vätskeläckage under bilen (Det är
normalt att det droppar vatten från
luftkonditioneringen om den just
använts.)
• Avgasljudet har förändrats (Det kan
tyda på farligt läckage av kolmonoxid.
Kör då med fönstren öppna och låt
omedelbart kontrollera
avgassystemet.)
• Lufttrycket i däcken verkar lågt,
däcken tjuter onormalt i kurvor eller är
ojämnt slitna
• Bilen drar åt ena hållet vid körning på
rak och jämn väg
• Konstiga ljud från hjulupphängningen
• Minskad bromsverkan, bromspedalen
känns svampig, pedalen går nästan
ned i golvet, bilen drar snett vid
inbromsning
• Kylarvätskans temperatur ligger
konstant över normalt värde
(→Sid. 81, Sid. 85)
Om du observerar något av dessa tecken
ska du snarast köra bilen till en
auktoriserad Toyota-återförsäljare eller
Toyota- verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Din bil kan vara i behov av
justering eller reparation.
7.2 Underhåll
371
7
Underhåll och skötsel

7.3 Arbeten du kan göra själv
7.3.1 Säkerhetsåtgärder när du själv arbetar med bilen
Följ anvisningarna i det här avsnittet om du utför underhåll på bilen på egen hand.
Underhåll
Benämningar Delar och verktyg
12-voltsbatteriets skick

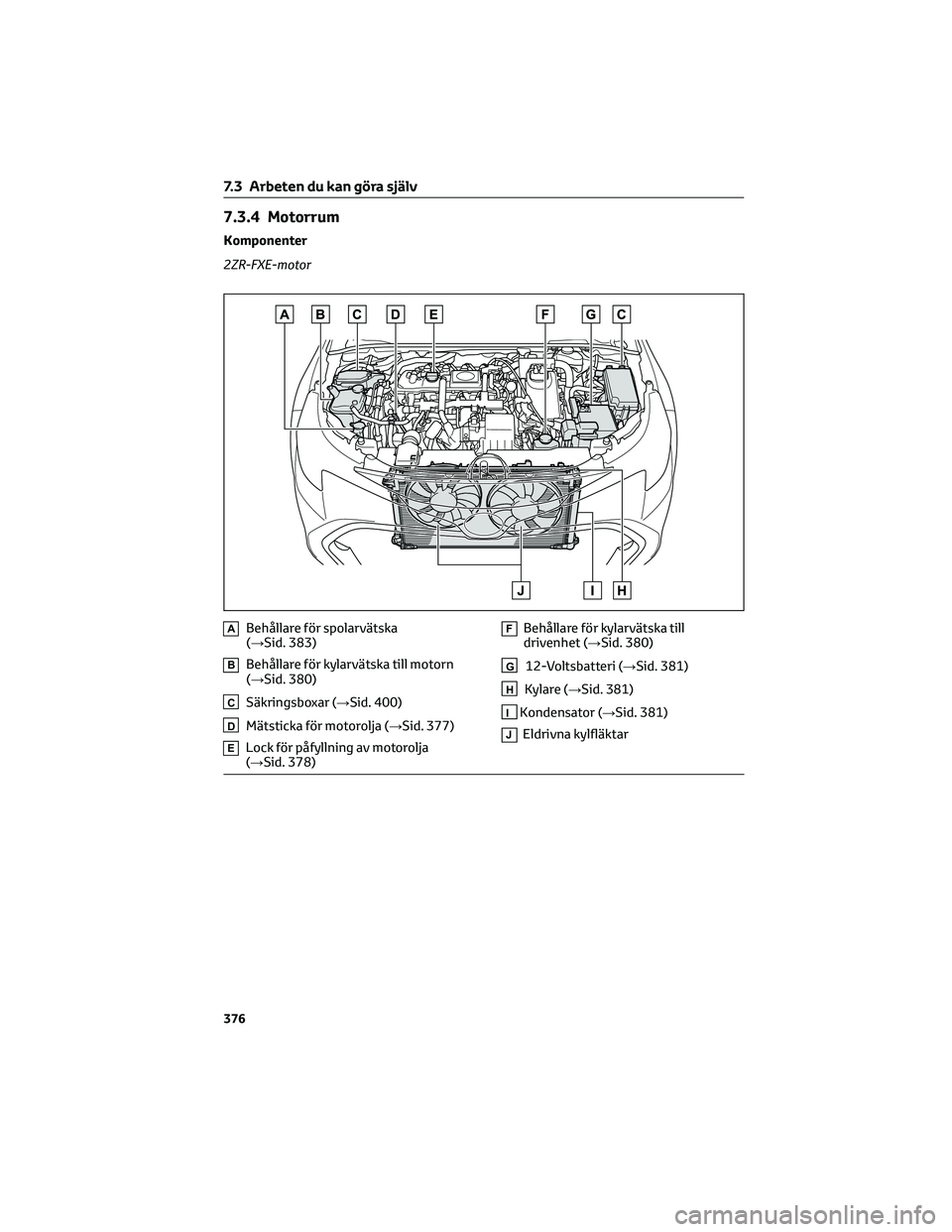

(→Sid. 381, Sid. 383)2ZR-FXE-motor
â– Varmt vatten
â– Bikarbonat
â– Fett
â– Vanlig skiftnyckel (till kabelskorna)

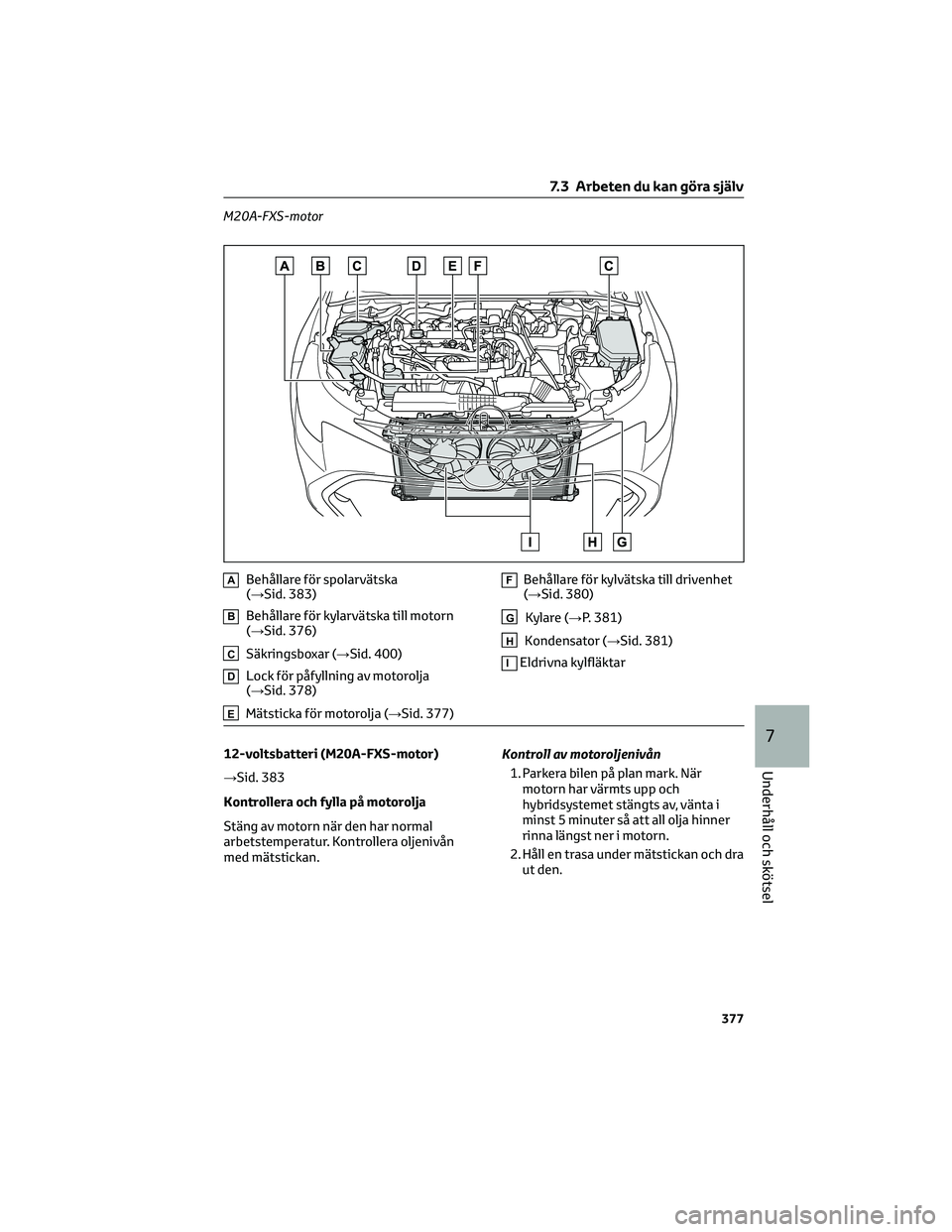

M20A-FXS-motor
â– Fett
â– Vanlig skiftnyckel (till kabelskorna)
Kylarvätskenivån i
motorn/drivenheten
(→Sid. 380)■"Toyota Super Long Life Coolant" eller liknande
etylenglykolbaserad kylarvätska av hög kvalitet som inte
innehåller silikat, amin, nitrit eller borat och är framställd
med tekniken Hybrid Organic Acid som ger lång livslängd.
"Toyota Super Long Life Coolant" är en färdig blandning
av 50 % kylarvätska och 50 % avjoniserat vatten.
■Tratt (endast vid påfyllning av kylarvätska)

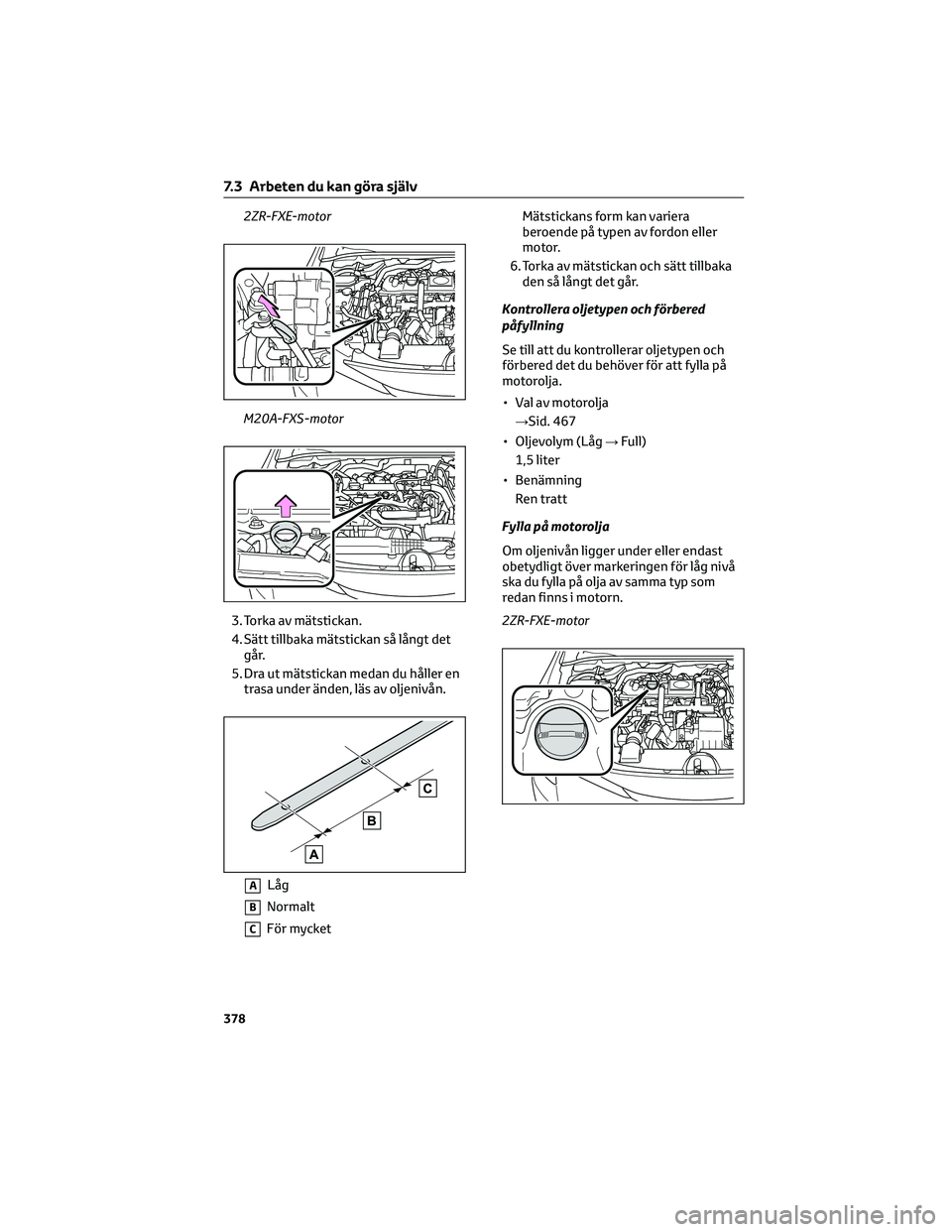

Motoroljans nivå
(→Sid. 377)■"Toyota Genuine Motor Oil" eller likvärdig
â– Trasor eller papper
■Tratt (endast vid påfyllning av motorolja)
Säkringar (→Sid. 400)■Säkring med samma amperetal som originalet
Hybridbatteri, luftintags-
ventil (→Sid. 395)■Dammsugare eller liknande
â– Kryssmejsel
Glödlampor (→Sid. 403)■Glödlampa med samma siffra och watt-tal som originalet
■Spårmejsel
â– Skiftnyckel
Kylare och kondensator
(→Sid. 381)—
Lufttryck i däcken
(→Sid. 391)■Däcktrycksmätare
■Tryckluftskälla
Spolarvätska (→Sid. 383)■Spolarvätska med frostskydd (på vintern)
■Tratt (endast vid påfyllning av vatten eller spolarvätska)
VARNING!
Motorrummet innehåller många
mekanismer och vätskor som plötsligt
kan komma i rörelse, bli heta eller
strömförande. Observera följande
säkerhetsanvisningar för att minska
risken för svåra eller livshotande
skador.
VARNING!(Fortsättning)
Vid arbete i motorrummet
• Kontrollera att "RADIOLÄGE" eller
"TÄNDN PÅ" på
informationsdisplayen och
"READY"-indikatorn har slocknat.
• Håll händer, kläder och verktyg borta
från fläktar som är i rörelse.
7.3 Arbeten du kan göra själv
372

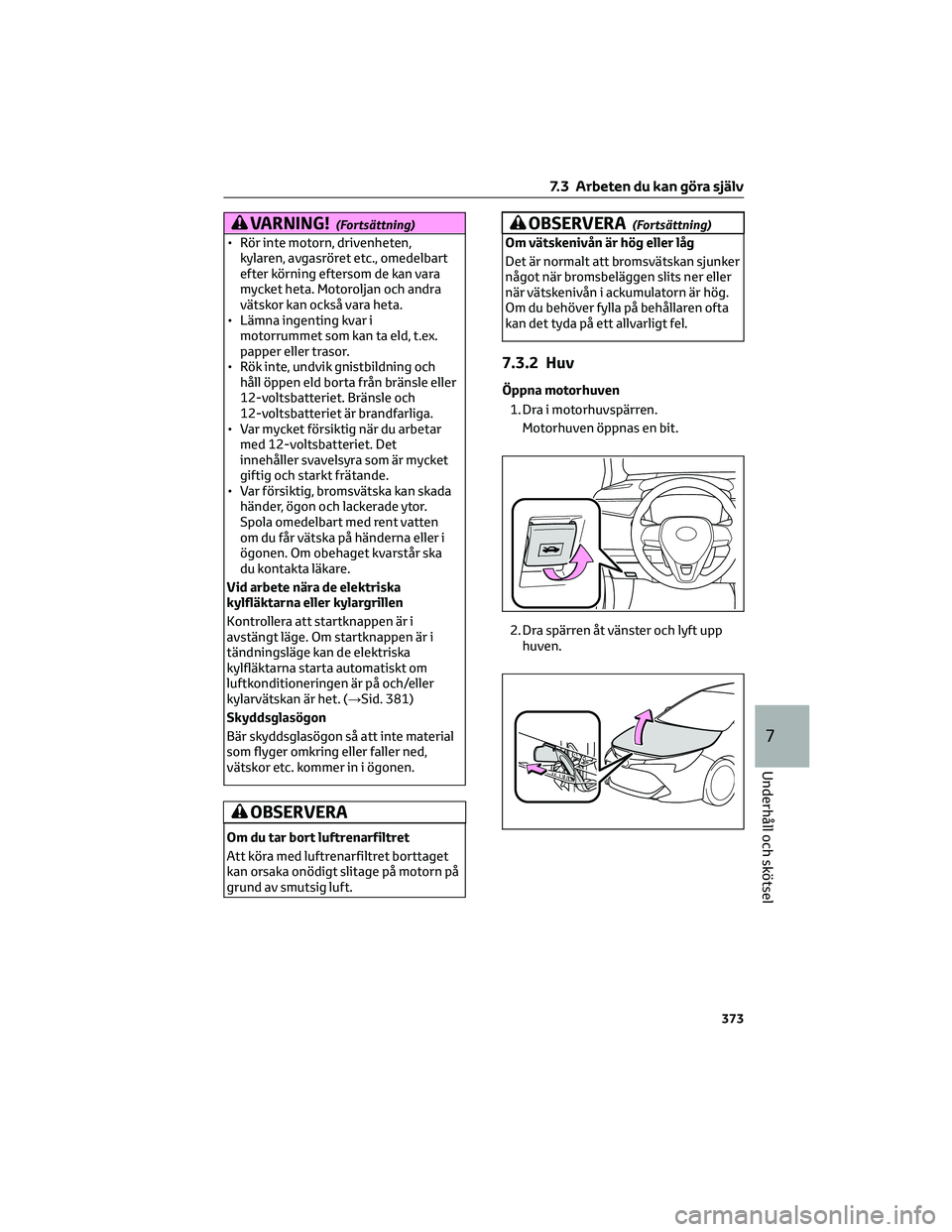

VARNING!(Fortsättning)
• Rör inte motorn, drivenheten,
kylaren, avgasröret etc., omedelbart
efter körning eftersom de kan vara
mycket heta. Motoroljan och andra
vätskor kan också vara heta.
• Lämna ingenting kvar i
motorrummet som kan ta eld, t.ex.
papper eller trasor.
• Rök inte, undvik gnistbildning och
håll öppen eld borta från bränsle eller
12-voltsbatteriet. Bränsle och
12-voltsbatteriet är brandfarliga.
• Var mycket försiktig när du arbetar
med 12-voltsbatteriet. Det
innehåller svavelsyra som är mycket
giftig och starkt frätande.
• Var försiktig, bromsvätska kan skada
händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten
om du får vätska på händerna eller i
ögonen. Om obehaget kvarstår ska
du kontakta läkare.
Vid arbete nära de elektriska
kylfläktarna eller kylargrillen
Kontrollera att startknappen är i
avstängt läge. Om startknappen är i
tändningsläge kan de elektriska
kylfläktarna starta automatiskt om
luftkonditioneringen är på och/eller
kylarvätskan är het. (→Sid. 381)
Skyddsglasögon
Bär skyddsglasögon så att inte material
som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OBSERVERA
Om du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget
kan orsaka onödigt slitage på motorn på
grund av smutsig luft.
OBSERVERA(Fortsättning)
Om vätskenivån är hög eller låg
Det är normalt att bromsvätskan sjunker
något när bromsbeläggen slits ner eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta
kan det tyda på ett allvarligt fel.
7.3.2 Huv
Öppna motorhuven
1. Dra i motorhuvspärren.
Motorhuven öppnas en bit.
2. Dra spärren åt vänster och lyft upp
huven.
7.3 Arbeten du kan göra själv
373
7
Underhåll och skötsel

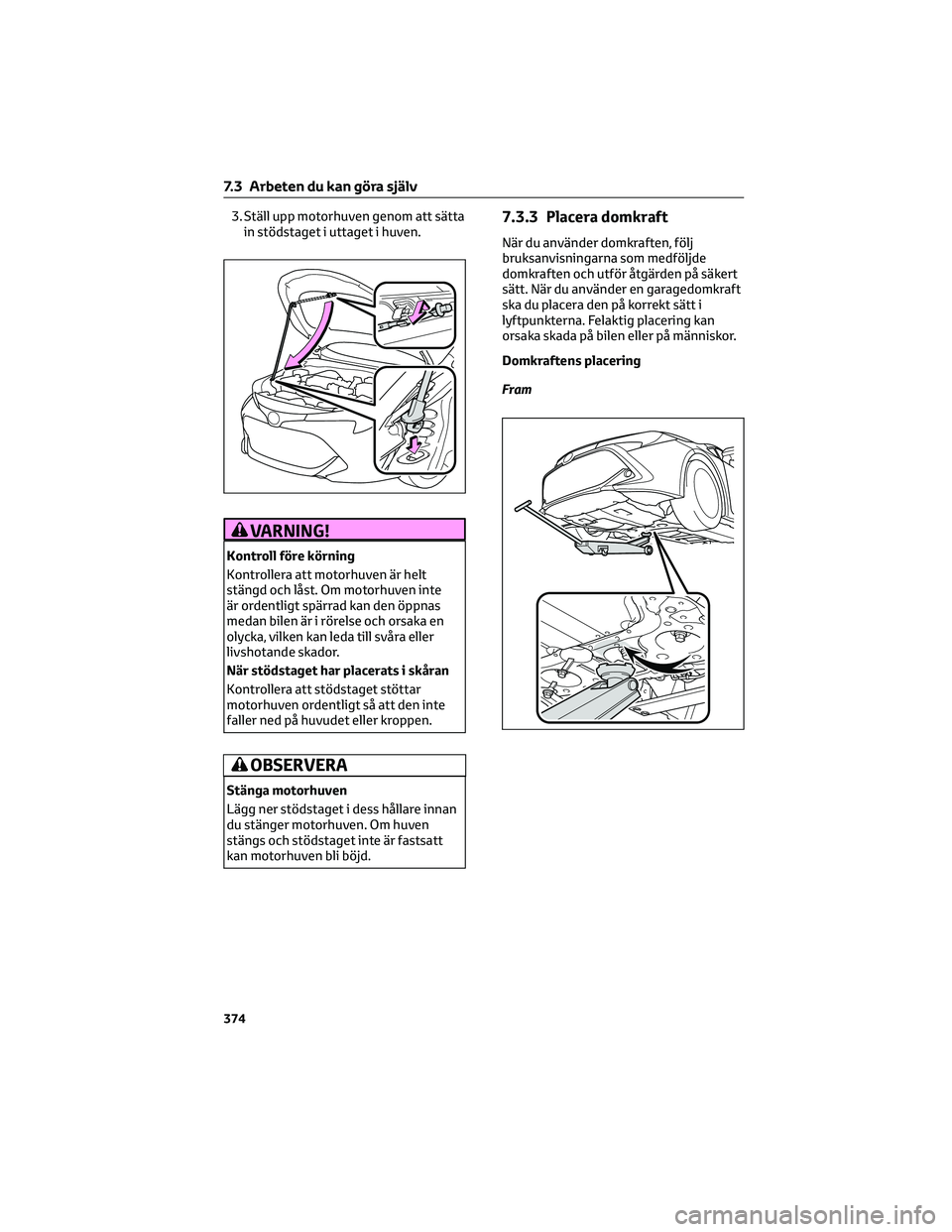

3. Ställ upp motorhuven genom att sätta
in stödstaget i uttaget i huven.
VARNING!
Kontroll före körning
Kontrollera att motorhuven är helt
stängd och låst. Om motorhuven inte
är ordentligt spärrad kan den öppnas
medan bilen är i rörelse och orsaka en
olycka, vilken kan leda till svåra eller
livshotande skador.
När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar
motorhuven ordentligt så att den inte
faller ned på huvudet eller kroppen.
OBSERVERA
Stänga motorhuven
Lägg ner stödstaget i dess hållare innan
du stänger motorhuven. Om huven
stängs och stödstaget inte är fastsatt
kan motorhuven bli böjd.
7.3.3 Placera domkraft
När du använder domkraften, följ
bruksanvisningarna som medföljde
domkraften och utför åtgärden på säkert
sätt. När du använder en garagedomkraft
ska du placera den på korrekt sätt i
lyftpunkterna. Felaktig placering kan
orsaka skada på bilen eller på människor.
Domkraftens placering
Fram
7.3 Arbeten du kan göra själv
374

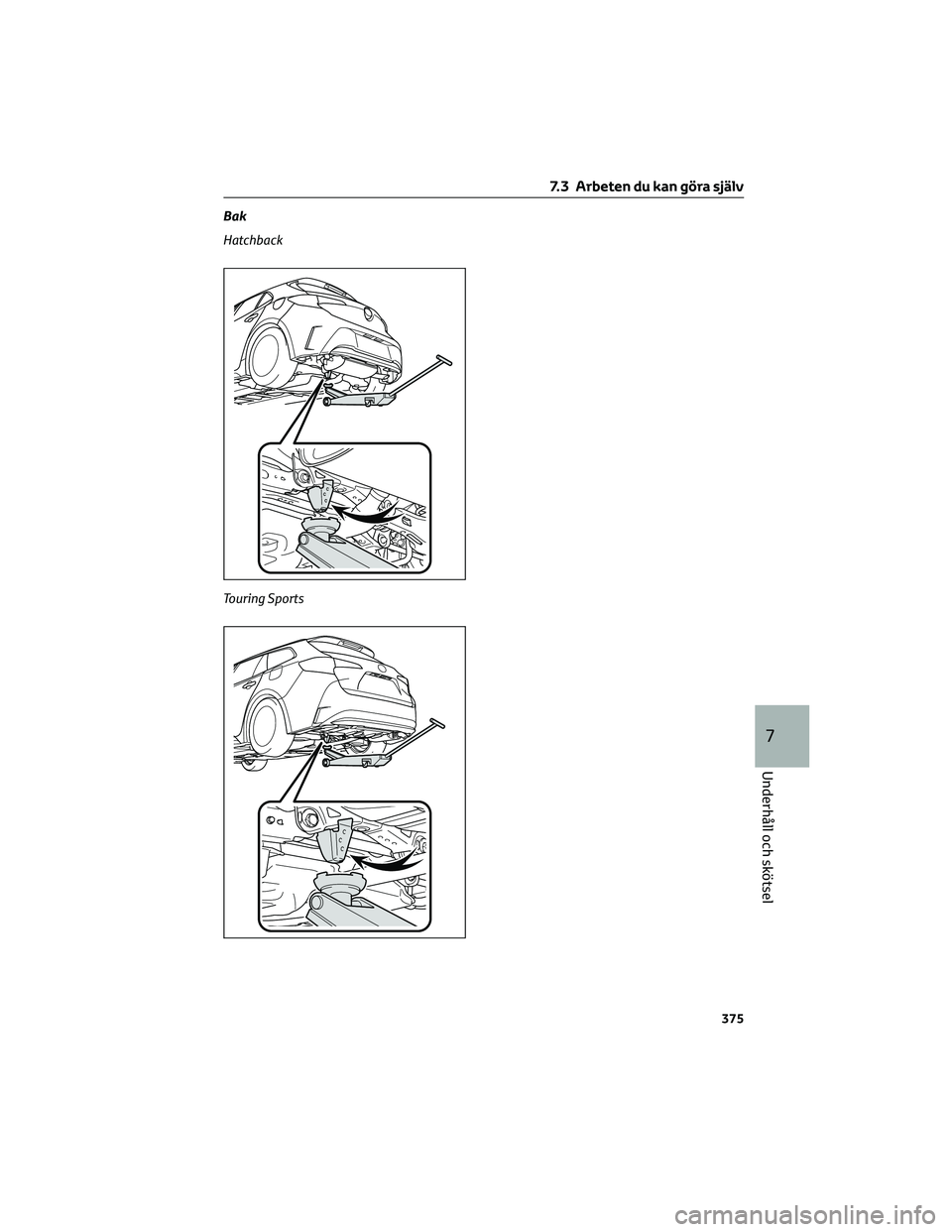

Bak
Hatchback
Touring Sports
7.3 Arbeten du kan göra själv
375
7
Underhåll och skötsel

7.3.4 Motorrum
Komponenter
2ZR-FXE-motor
ABehållare för spolarvätska
(→Sid. 383)
BBehållare för kylarvätska till motorn
(→Sid. 380)
CSäkringsboxar (→Sid. 400)
DMätsticka för motorolja (→Sid. 377)
ELock för påfyllning av motorolja
(→Sid. 378)
FBehållare för kylarvätska till
drivenhet (→Sid. 380)
G12-Voltsbatteri (→Sid. 381)
HKylare (→Sid. 381)
IKondensator (→Sid. 381)
JEldrivna kylfläktar
7.3 Arbeten du kan göra själv
376

M20A-FXS-motor
ABehållare för spolarvätska
(→Sid. 383)
BBehållare för kylarvätska till motorn
(→Sid. 376)
CSäkringsboxar (→Sid. 400)
DLock för påfyllning av motorolja
(→Sid. 378)
EMätsticka för motorolja (→Sid. 377)
FBehållare för kylvätska till drivenhet
(→Sid. 380)
GKylare (→P. 381)
HKondensator (→Sid. 381)
IEldrivna kylfläktar
12-voltsbatteri (M20A-FXS-motor)
→Sid. 383
Kontrollera och fylla på motorolja
Stäng av motorn när den har normal
arbetstemperatur. Kontrollera oljenivån
med mätstickan.Kontroll av motoroljenivån
1. Parkera bilen på plan mark. När
motorn har värmts upp och
hybridsystemet stängts av, vänta i
minst 5 minuter så att all olja hinner
rinna längst ner i motorn.
2. Håll en trasa under mätstickan och dra
ut den.
7.3 Arbeten du kan göra själv
377
7
Underhåll och skötsel

2ZR-FXE-motor
M20A-FXS-motor
3. Torka av mätstickan.
4. Sätt tillbaka mätstickan så långt det
går.
5. Dra ut mätstickan medan du håller en
trasa under änden, läs av oljenivån.Mätstickans form kan variera
beroende på typen av fordon eller
motor.
6. Torka av mätstickan och sätt tillbaka
den så långt det går.
Kontrollera oljetypen och förbered
påfyllning
Se till att du kontrollerar oljetypen och
förbered det du behöver för att fylla på
motorolja.
• Val av motorolja
→Sid. 467
• Oljevolym (Låg→Full)
1,5 liter
• Benämning
Ren tratt
Fylla på motorolja
Om oljenivån ligger under eller endast
obetydligt över markeringen för låg nivå
ska du fylla på olja av samma typ som
redan finns i motorn.
2ZR-FXE-motor
ALÃ¥g
BNormalt
CFör mycket
7.3 Arbeten du kan göra själv
378
