• Om avståndet är kort mellan din bil
och metallföremål, t.ex. vägräcke, mur,
skylt eller en parkerad bil, som kan
reflektera elektriska vågor mot bilens
bakvagn
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om ett fordon passerar vid sidan av
din bil
• Om ett detekterat fordon svänger när
det närmar sig din bil• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler
• Rörliga föremål (flaggor, avgasrök,
stora regndroppar eller snöflingor,
regnvatten på vägen, etc)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• När en sensor eller området kring en
sensor är extremt varmt eller kallt
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
4.5.11 PKSB (Intelligent
autobroms)*
*I förekommande fall
Den intelligenta autobromsen består av
följande funktioner som aktiveras vid
körning med låg hastighet, eller backning,
som vid parkering. När systemet bedömer
att sannolikheten av en sammanstötning
med ett detekterat föremål är hög
aktiveras en varning som uppmanar
föraren att göra en undanmanöver.
Om systemet fastställer att
sannolikheten av en sammanstötning
med ett detekterat föremål är extremt
hög ansätts bromsarna automatiskt
för att bidra till att undvika
sammanstötningen eller minska
kollisionskraften.
4.5 Använda körstödssystemen
257
4
Körning

PKSB (Intelligent autobroms)
Intelligent autobroms (statiska föremål)
(i förekommande fall)
Ultrasoniska sensorer används att
detektera statiska föremål, t.ex. en vägg,
inom detektionsområdet vid körning med
låg hastighet, eller vid backning.
(→Sid. 263)
Intelligent autobroms (korsande trafik
bakom bilen) (i förekommande fall)
Bakre radarsensorer används till att
detektera fordon som närmar sig i
detektionsområdet bakom bilen när den
backas. (→Sid. 265)
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte alltför mycket på
systemet eftersom det kan leda till en
olyckshändelse.
• Föraren är själv ansvarig för att bilen
framförs på säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd att bidra till
att mildra olyckshändelser. Den
aktiveras dock inte i vissa situationer.
• Den intelligenta autobromsen är inte
avsedd att stanna bilen helt. Även
om systemet har stoppat bilen måste
dessutom bromspedalen trampas
ned omedelbart eftersom
bromsregleringen stängs av efter
cirka 2 sekunder.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
VARNING!(Fortsättning)
• Vid kontroll av bilen med
provningstrumma,
chassidynamometer eller med
hjulbalanserare i bilen
• När bilen lastas på en båt, truck eller
annat transportmedel
• Om fjädringen har modifierats, eller
om däck av annan storlek än den
angivna storleken har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
• När utrustning som kan dölja en
sensor är installerad, t.ex.
bogserögla, stötfångarskydd,
(en extra list, etc), cykelhållare eller
snöplog
• Vid anvädning av en automatisk
tvättanordning
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Om bilen körs på ett sportigt sätt
eller i terräng
• Om däcken inte har korrekt lufttryck
• När däcken är mycket slitna
• När snökedjor, nödhjul eller
punkteringsreparationssats används
OBSERVERA
Om ”Parking Support Brake
Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF blinkar
Om det här meddelandet visas strax
efter att startknappen tryckts till
tändningsläge ska du köra bilen försiktigt
och vara uppmärksam på omgivningen.
Du kan behöva köra bilen en viss tid
innan systemet återgår till normal
funktion. (Om systemet inte återgår till
normalt skick efter en stunds körning ska
sensorerna och ytorna omkring dem på
stötfångarna rengöras.)
4.5 Använda körstödssystemen
258

Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds. Om
den intelligenta autobromsen aktiveras i
onödan kan bromsregleringen stängas av
genom att bromspedalen trampas ned,
eller vänta i cirka 2 sekunder så att den
stängs av automatiskt. Bilen kan därefter
accelereras med gaspedalen.
Återaktivera den intelligenta
autobromsen
Återaktivera den intelligenta
autobromsen efter att den inaktiverats av
den intelligenta autobromsen, antingen
genom att aktivera systemet igen
(→sid. 259), eller tryck startknappen
till avstängt läge och tillbaka till
tändningsläge. Dessutom, om föremålet
inte längre befinner sig i bilens
färdriktning eller om bilens färdriktning
ändras (t.ex. ändring från körning framåt
till backning, eller vice versa)
återaktiveras systemet automatiskt.
Om ”Parking Support Brake
Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF blinkar
• Om detta meddelande visas kan en
sensor på främre eller bakre
stötfångaren vara smutsig. Rengör
sensorerna och den omgivande ytan
på stötfångarna.Om”Parking Support Brake
Unavailable” and ”Parking Assist
Unavailable Clean Parking Assist
Sensor” visas på informationsdisplayen
och indikatorn PKSB OFF blinkar
• En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen
etc från sensorn så att systemet
återställs. Om det här meddelandet
visas även om sensorn har rengjorts,
eller visas även om sensorn är ren ska
du låta en auktoriserad Toyota-
återförsäljare eller auktoriserad
Toyota-verkstad,eller annan verkstad
med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• En sensor kan ha frusit. Systemet
återgår till normal funktion när isen
smälter.
• Vatten kan rinna över sensorn
kontinuerligt, t.ex. om det regnar
kraftigt. Om systemet bedömer att
detta är normalt återgår det till
normal funktion.
Om en pol till 12-voltsbatteriet har
kopplats från och återanslutits
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av
lägst cirka 35 km/tim.
4.5 Använda körstödssystemen
262

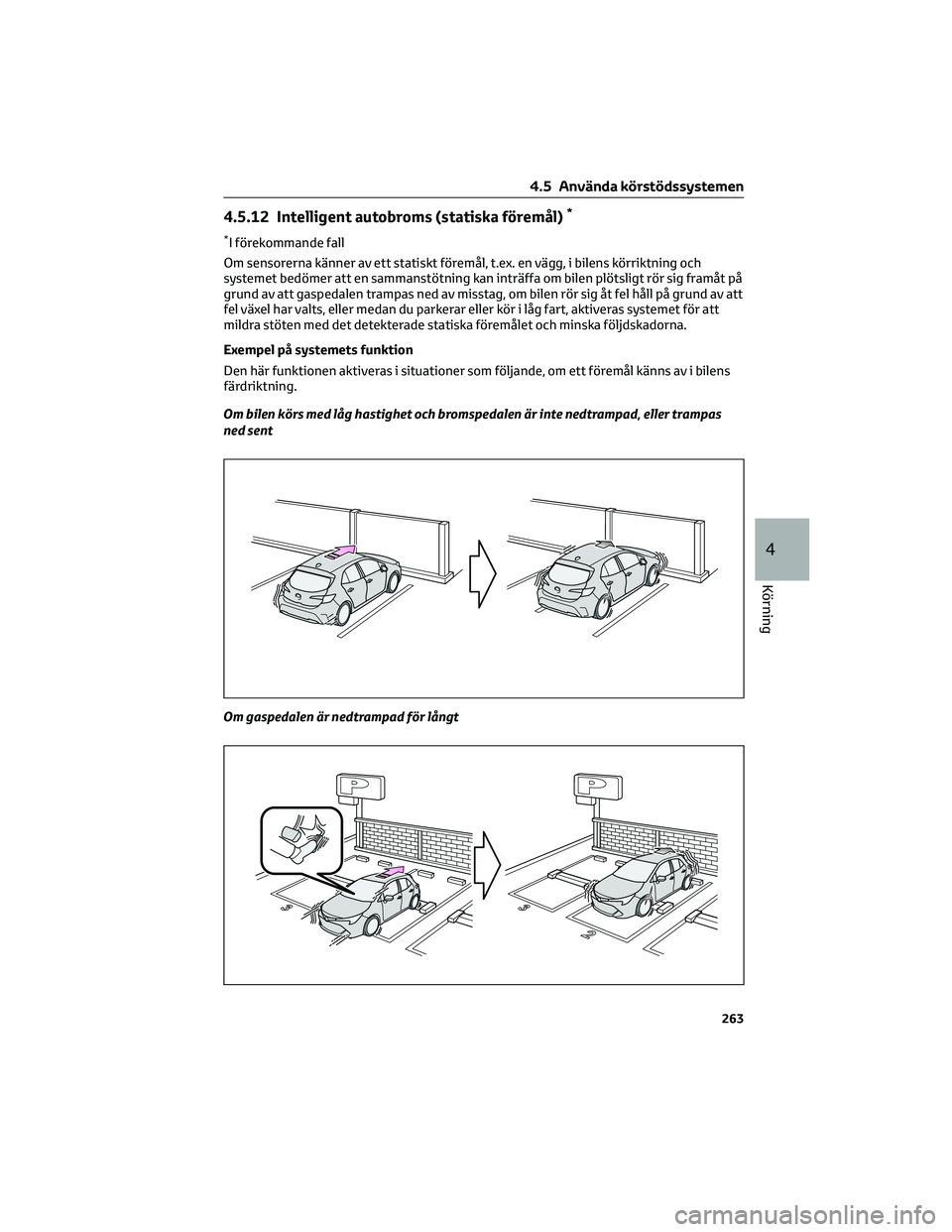

4.5.12 Intelligent autobroms (statiska föremål)*
*I förekommande fall
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens körriktning och
systemet bedömer att en sammanstötning kan inträffa om bilen plötsligt rör sig framåt på
grund av att gaspedalen trampas ned av misstag, om bilen rör sig åt fel håll på grund av att
fel växel har valts, eller medan du parkerar eller kör i låg fart, aktiveras systemet för att
mildra stöten med det detekterade statiska föremålet och minska följdskadorna.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett föremål känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas
ned sent
Om gaspedalen är nedtrampad för långt
4.5 Använda körstödssystemen
263
4
Körning

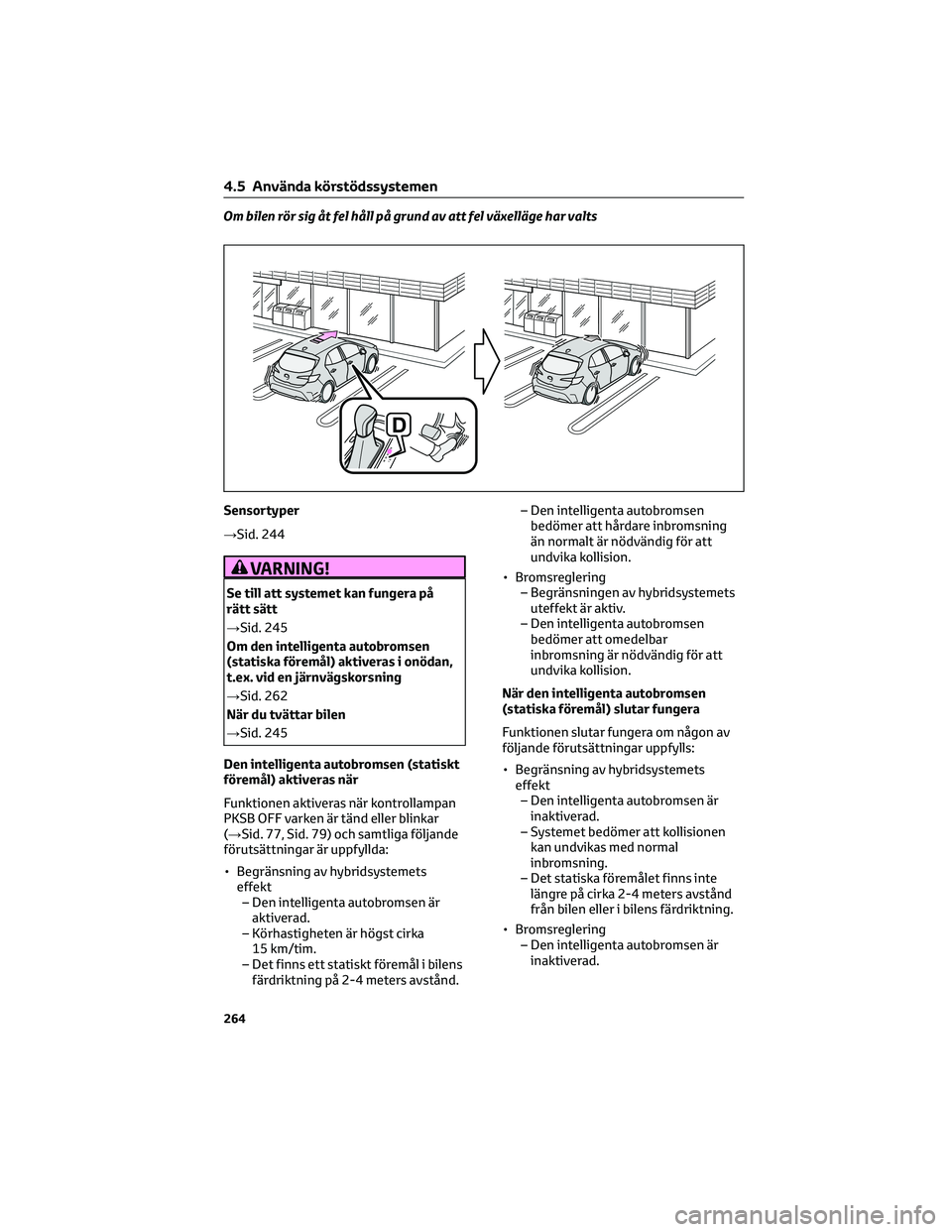

Om bilen rör sig åt fel håll på grund av att fel växelläge har valts
Sensortyper
→Sid. 244
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 245
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 262
När du tvättar bilen
→Sid. 245
Den intelligenta autobromsen (statiskt
föremål) aktiveras när
Funktionen aktiveras när kontrollampan
PKSB OFF varken är tänd eller blinkar
(→Sid. 77, Sid. 79) och samtliga följande
förutsättningar är uppfyllda:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Det finns ett statiskt föremål i bilens
färdriktning på 2-4 meters avstånd.– Den intelligenta autobromsen
bedömer att hårdare inbromsning
än normalt är nödvändig för att
undvika kollision.
• Bromsreglering
– Begränsningen av hybridsystemets
uteffekt är aktiv.
– Den intelligenta autobromsen
bedömer att omedelbar
inbromsning är nödvändig för att
undvika kollision.
När den intelligenta autobromsen
(statiska föremål) slutar fungera
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Systemet bedömer att kollisionen
kan undvikas med normal
inbromsning.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
4.5 Använda körstödssystemen
264

– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
Detekteringsområde för den
intelligenta autobromsen (statiska
föremål)
Detekteringsområdet för den
intelligenta autobromsen (statiska
föremål) skiljer sig fråndetekteringsområdet för Toyota
parkeringssensor. (→Sid. 249) Även om
Toyota parkeringssensor detekterar ett
föremål och avger en varning aktiveras
därför den intelligenta autobromsen
(statiska föremål) eventuellt inte.
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 247
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 248

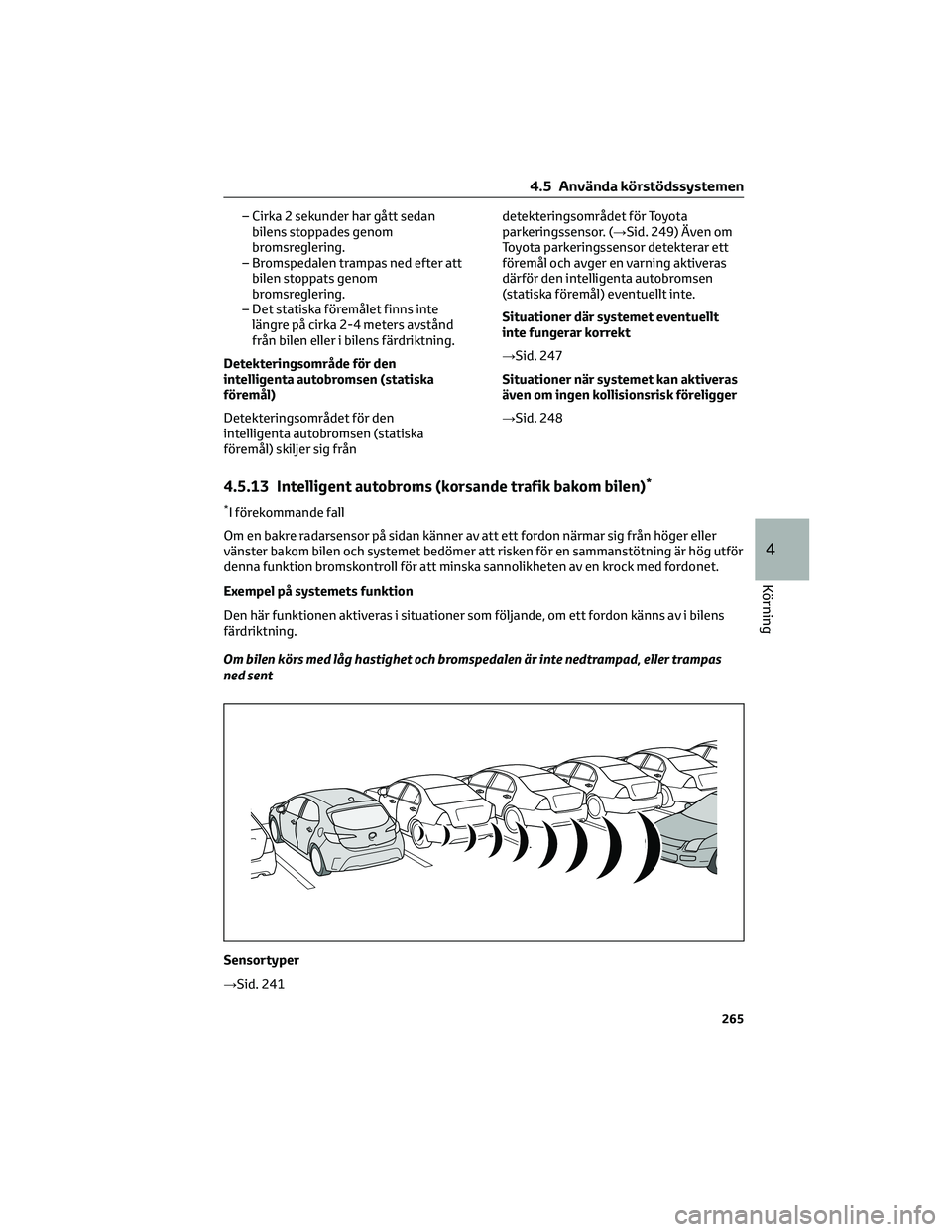

4.5.13 Intelligent autobroms (korsande trafik bakom bilen)*
*I förekommande fall
Om en bakre radarsensor på sidan känner av att ett fordon närmar sig från höger eller
vänster bakom bilen och systemet bedömer att risken för en sammanstötning är hög utför
denna funktion bromskontroll för att minska sannolikheten av en krock med fordonet.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett fordon känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas
ned sent
Sensortyper
→Sid. 241
4.5 Använda körstödssystemen
265
4
Körning

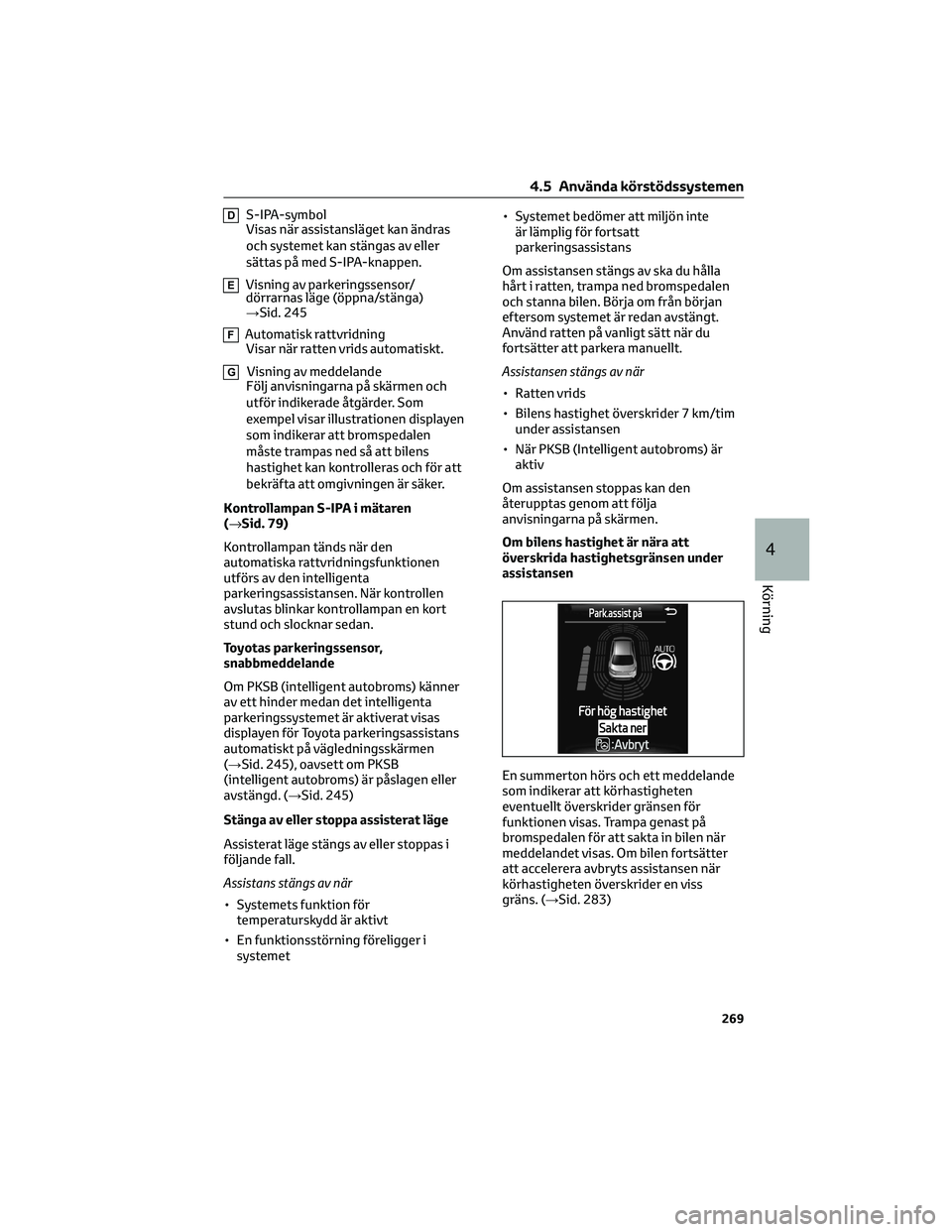

DS-IPA-symbol
Visas när assistansläget kan ändras
och systemet kan stängas av eller
sättas på med S-IPA-knappen.
EVisning av parkeringssensor/
dörrarnas läge (öppna/stänga)
→Sid. 245
FAutomatisk rattvridning
Visar när ratten vrids automatiskt.
GVisning av meddelande
Följ anvisningarna på skärmen och
utför indikerade åtgärder. Som
exempel visar illustrationen displayen
som indikerar att bromspedalen
måste trampas ned så att bilens
hastighet kan kontrolleras och för att
bekräfta att omgivningen är säker.
Kontrollampan S-IPA i mätaren
(→Sid. 79)
Kontrollampan tänds när den
automatiska rattvridningsfunktionen
utförs av den intelligenta
parkeringsassistansen. När kontrollen
avslutas blinkar kontrollampan en kort
stund och slocknar sedan.
Toyotas parkeringssensor,
snabbmeddelande
Om PKSB (intelligent autobroms) känner
av ett hinder medan det intelligenta
parkeringssystemet är aktiverat visas
displayen för Toyota parkeringsassistans
automatiskt på vägledningsskärmen
(→Sid. 245), oavsett om PKSB
(intelligent autobroms) är påslagen eller
avstängd. (→Sid. 245)
Stänga av eller stoppa assisterat läge
Assisterat läge stängs av eller stoppas i
följande fall.
Assistans stängs av när
• Systemets funktion för
temperaturskydd är aktivt
• En funktionsstörning föreligger i
systemet• Systemet bedömer att miljön inte
är lämplig för fortsatt
parkeringsassistans
Om assistansen stängs av ska du hålla
hårt i ratten, trampa ned bromspedalen
och stanna bilen. Börja om från början
eftersom systemet är redan avstängt.
Använd ratten på vanligt sätt när du
fortsätter att parkera manuellt.
Assistansen stängs av när
• Ratten vrids
• Bilens hastighet överskrider 7 km/tim
under assistansen
• När PKSB (Intelligent autobroms) är
aktiv
Om assistansen stoppas kan den
återupptas genom att följa
anvisningarna på skärmen.
Om bilens hastighet är nära att
överskrida hastighetsgränsen under
assistansen
En summerton hörs och ett meddelande
som indikerar att körhastigheten
eventuellt överskrider gränsen för
funktionen visas. Trampa genast på
bromspedalen för att sakta in bilen när
meddelandet visas. Om bilen fortsätter
att accelerera avbryts assistansen när
körhastigheten överskrider en viss
gräns. (→Sid. 283)
4.5 Använda körstödssystemen
269
4
Körning

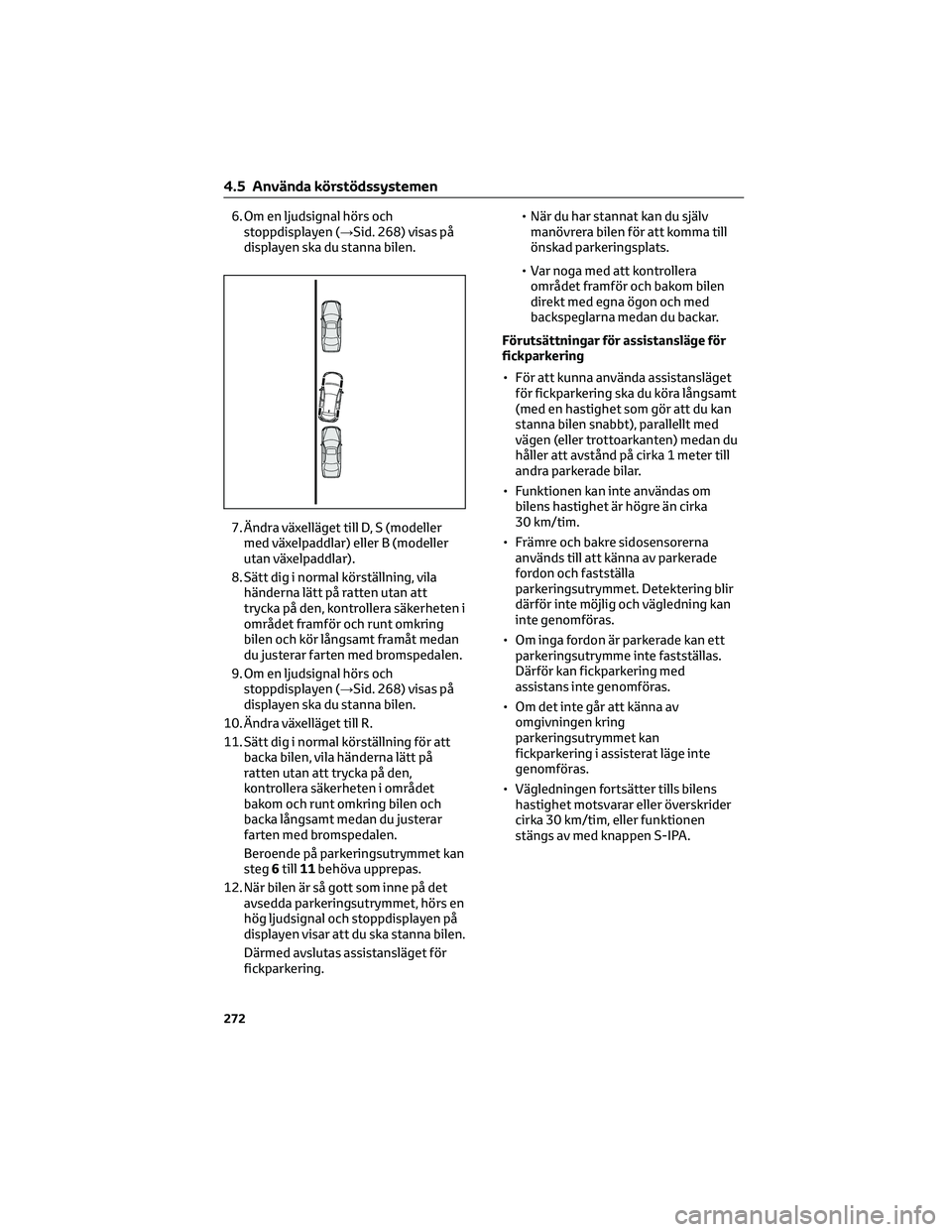

6. Om en ljudsignal hörs och
stoppdisplayen (→Sid. 268) visas på
displayen ska du stanna bilen.
7. Ändra växelläget till D, S (modeller
med växelpaddlar) eller B (modeller
utan växelpaddlar).
8. Sätt dig i normal körställning, vila
händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i
området framför och runt omkring
bilen och kör långsamt framåt medan
du justerar farten med bromspedalen.
9. Om en ljudsignal hörs och
stoppdisplayen (→Sid. 268) visas på
displayen ska du stanna bilen.
10. Ändra växelläget till R.
11. Sätt dig i normal körställning för att
backa bilen, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen och
backa långsamt medan du justerar
farten med bromspedalen.
Beroende på parkeringsutrymmet kan
steg6till11behöva upprepas.
12. När bilen är så gott som inne på det
avsedda parkeringsutrymmet, hörs en
hög ljudsignal och stoppdisplayen på
displayen visar att du ska stanna bilen.
Därmed avslutas assistansläget för
fickparkering.• När du har stannat kan du själv
manövrera bilen för att komma till
önskad parkeringsplats.
• Var noga med att kontrollera
området framför och bakom bilen
direkt med egna ögon och med
backspeglarna medan du backar.
Förutsättningar för assistansläge för
fickparkering
• För att kunna använda assistansläget
för fickparkering ska du köra långsamt
(med en hastighet som gör att du kan
stanna bilen snabbt), parallellt med
vägen (eller trottoarkanten) medan du
håller att avstånd på cirka 1 meter till
andra parkerade bilar.
• Funktionen kan inte användas om
bilens hastighet är högre än cirka
30 km/tim.
• Främre och bakre sidosensorerna
används till att känna av parkerade
fordon och fastställa
parkeringsutrymmet. Detektering blir
därför inte möjlig och vägledning kan
inte genomföras.
• Om inga fordon är parkerade kan ett
parkeringsutrymme inte fastställas.
Därför kan fickparkering med
assistans inte genomföras.
• Om det inte går att känna av
omgivningen kring
parkeringsutrymmet kan
fickparkering i assisterat läge inte
genomföras.
• Vägledningen fortsätter tills bilens
hastighet motsvarar eller överskrider
cirka 30 km/tim, eller funktionen
stängs av med knappen S-IPA.
4.5 Använda körstödssystemen
272

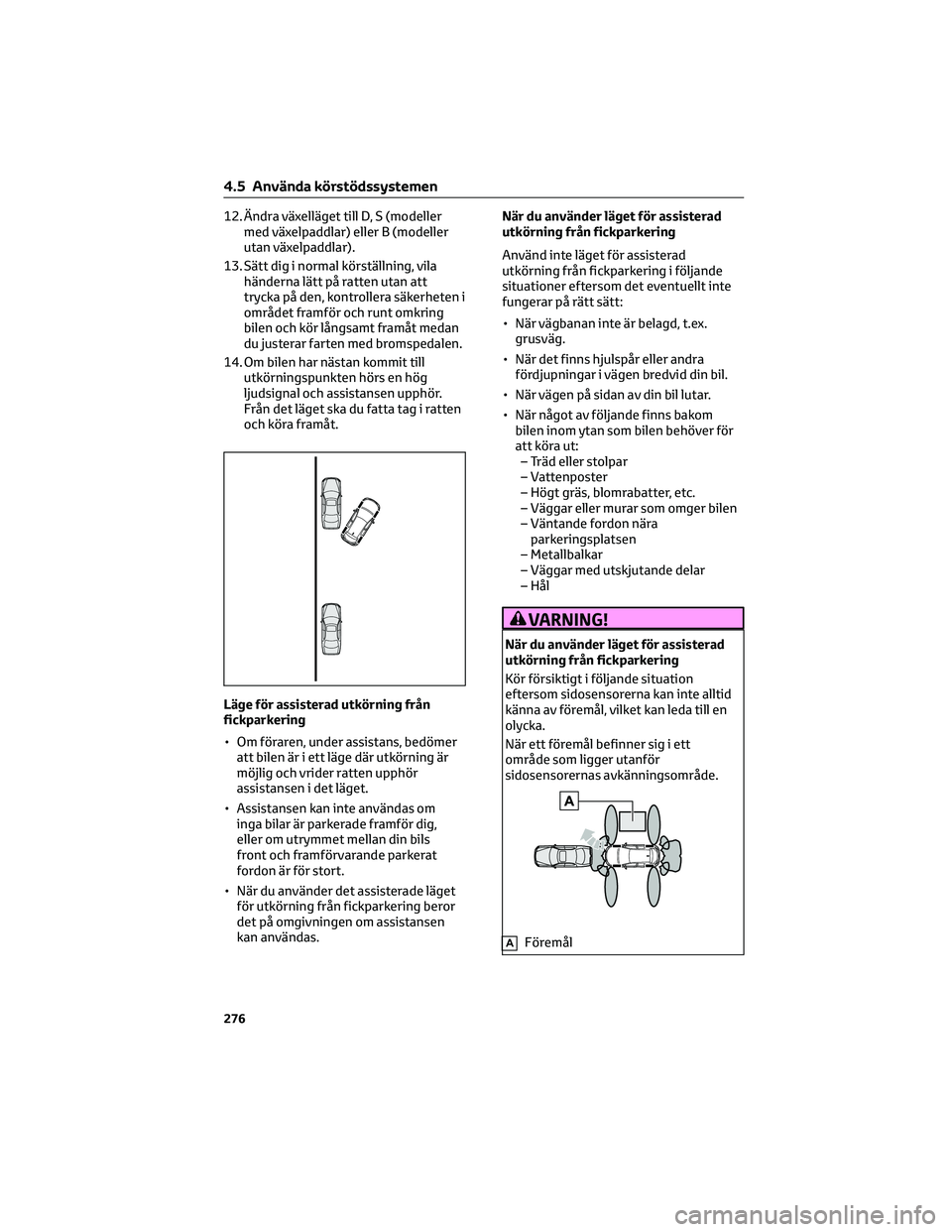

12. Ändra växelläget till D, S (modeller
med växelpaddlar) eller B (modeller
utan växelpaddlar).
13. Sätt dig i normal körställning, vila
händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i
området framför och runt omkring
bilen och kör långsamt framåt medan
du justerar farten med bromspedalen.
14. Om bilen har nästan kommit till
utkörningspunkten hörs en hög
ljudsignal och assistansen upphör.
Från det läget ska du fatta tag i ratten
och köra framåt.
Läge för assisterad utkörning från
fickparkering
• Om föraren, under assistans, bedömer
att bilen är i ett läge där utkörning är
möjlig och vrider ratten upphör
assistansen i det läget.
• Assistansen kan inte användas om
inga bilar är parkerade framför dig,
eller om utrymmet mellan din bils
front och framförvarande parkerat
fordon är för stort.
• När du använder det assisterade läget
för utkörning från fickparkering beror
det på omgivningen om assistansen
kan användas.När du använder läget för assisterad
utkörning från fickparkering
Använd inte läget för assisterad
utkörning från fickparkering i följande
situationer eftersom det eventuellt inte
fungerar på rätt sätt:
• När vägbanan inte är belagd, t.ex.
grusväg.
• När det finns hjulspår eller andra
fördjupningar i vägen bredvid din bil.
• När vägen på sidan av din bil lutar.
• När något av följande finns bakom
bilen inom ytan som bilen behöver för
att köra ut:
– Träd eller stolpar
– Vattenposter
– Högt gräs, blomrabatter, etc.
– Väggar eller murar som omger bilen
– Väntande fordon nära
parkeringsplatsen
– Metallbalkar
– Väggar med utskjutande delar
– Hål
VARNING!
När du använder läget för assisterad
utkörning från fickparkering
Kör försiktigt i följande situation
eftersom sidosensorerna kan inte alltid
känna av föremål, vilket kan leda till en
olycka.
När ett föremål befinner sig i ett
område som ligger utanför
sidosensorernas avkänningsområde.
AFöremål
4.5 Använda körstödssystemen
276

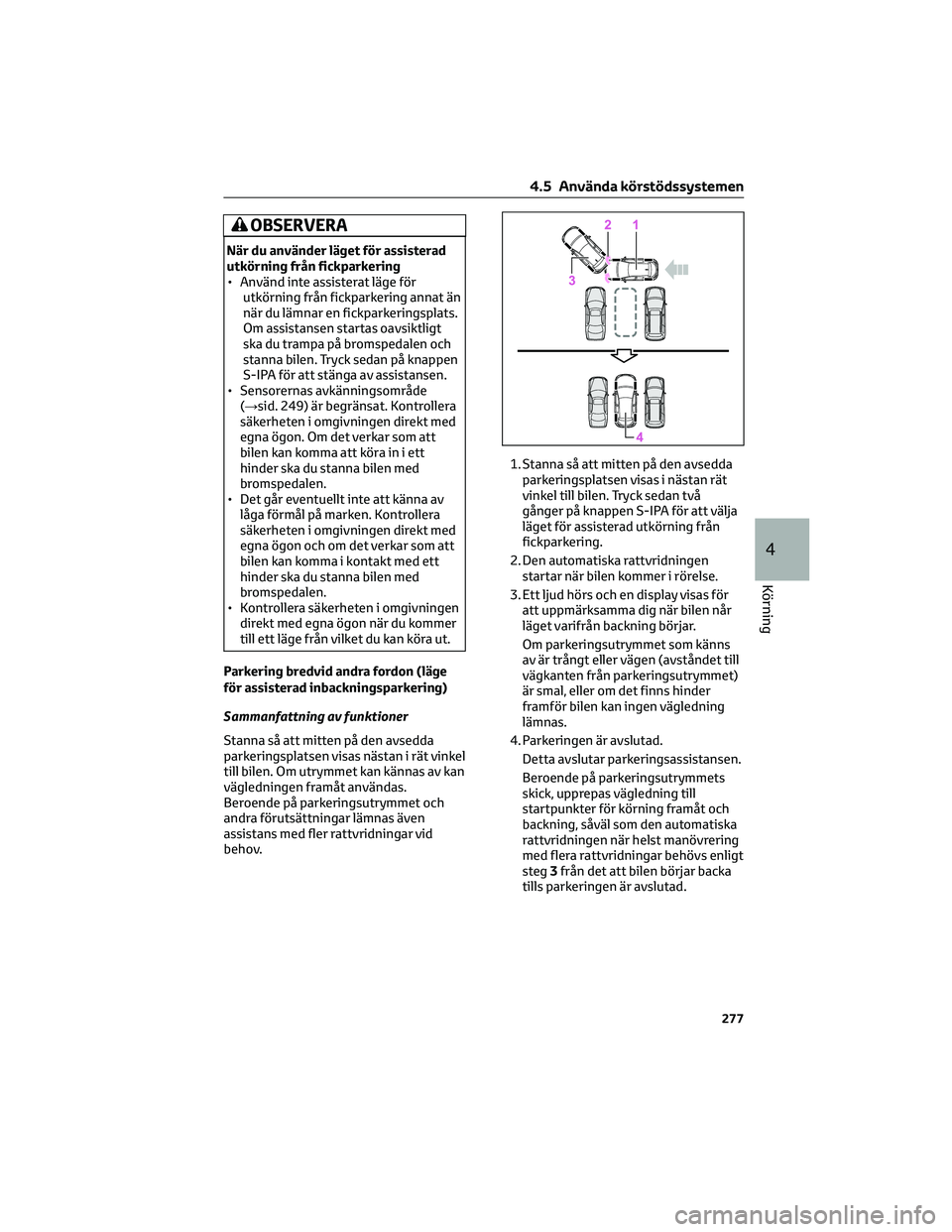

OBSERVERA
När du använder läget för assisterad
utkörning från fickparkering
• Använd inte assisterat läge för
utkörning från fickparkering annat än
när du lämnar en fickparkeringsplats.
Om assistansen startas oavsiktligt
ska du trampa på bromspedalen och
stanna bilen. Tryck sedan på knappen
S-IPA för att stänga av assistansen.
• Sensorernas avkänningsområde
(→sid. 249) är begränsat. Kontrollera
säkerheten i omgivningen direkt med
egna ögon. Om det verkar som att
bilen kan komma att köra in i ett
hinder ska du stanna bilen med
bromspedalen.
• Det går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med
egna ögon och om det verkar som att
bilen kan komma i kontakt med ett
hinder ska du stanna bilen med
bromspedalen.
• Kontrollera säkerheten i omgivningen
direkt med egna ögon när du kommer
till ett läge från vilket du kan köra ut.
Parkering bredvid andra fordon (läge
för assisterad inbackningsparkering)
Sammanfattning av funktioner
Stanna så att mitten på den avsedda
parkeringsplatsen visas nästan i rät vinkel
till bilen. Om utrymmet kan kännas av kan
vägledningen framåt användas.
Beroende på parkeringsutrymmet och
andra förutsättningar lämnas även
assistans med fler rattvridningar vid
behov.1. Stanna så att mitten på den avsedda
parkeringsplatsen visas i nästan rät
vinkel till bilen. Tryck sedan två
gånger på knappen S-IPA för att välja
läget för assisterad utkörning från
fickparkering.
2. Den automatiska rattvridningen
startar när bilen kommer i rörelse.
3. Ett ljud hörs och en display visas för
att uppmärksamma dig när bilen når
läget varifrån backning börjar.
Om parkeringsutrymmet som känns
av är trångt eller vägen (avståndet till
vägkanten från parkeringsutrymmet)
är smal, eller om det finns hinder
framför bilen kan ingen vägledning
lämnas.
4. Parkeringen är avslutad.
Detta avslutar parkeringsassistansen.
Beroende på parkeringsutrymmets
skick, upprepas vägledning till
startpunkter för körning framåt och
backning, såväl som den automatiska
rattvridningen när helst manövrering
med flera rattvridningar behövs enligt
steg3från det att bilen börjar backa
tills parkeringen är avslutad.
4.5 Använda körstödssystemen
277
4
Körning
