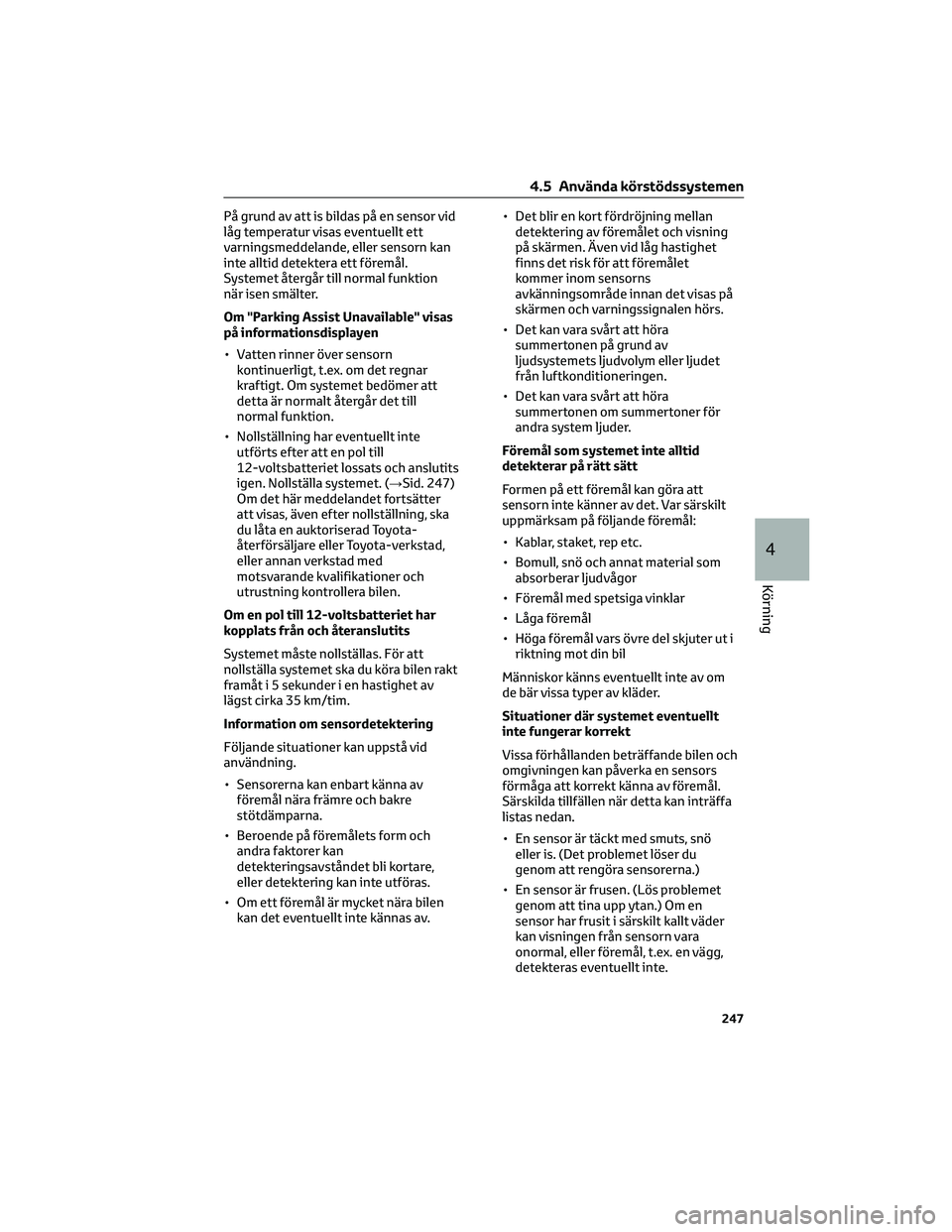

På grund av att is bildas på en sensor vid
låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn kan
inte alltid detektera ett föremål.
Systemet återgår till normal funktion
när isen smälter.
Om "Parking Assist Unavailable" visas
på informationsdisplayen
• Vatten rinner över sensorn
kontinuerligt, t.ex. om det regnar
kraftigt. Om systemet bedömer att
detta är normalt återgår det till
normal funktion.
• Nollställning har eventuellt inte
utförts efter att en pol till
12-voltsbatteriet lossats och anslutits
igen. Nollställa systemet. (→Sid. 247)
Om det här meddelandet fortsätter
att visas, även efter nollställning, ska
du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
Om en pol till 12-voltsbatteriet har
kopplats från och återanslutits
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av
lägst cirka 35 km/tim.
Information om sensordetektering
Följande situationer kan uppstå vid
användning.
• Sensorerna kan enbart känna av
föremål nära främre och bakre
stötdämparna.
• Beroende på föremålets form och
andra faktorer kan
detekteringsavståndet bli kortare,
eller detektering kan inte utföras.
• Om ett föremål är mycket nära bilen
kan det eventuellt inte kännas av.• Det blir en kort fördröjning mellan
detektering av föremålet och visning
på skärmen. Även vid låg hastighet
finns det risk för att föremålet
kommer inom sensorns
avkänningsområde innan det visas på
skärmen och varningssignalen hörs.
• Det kan vara svårt att höra
summertonen på grund av
ljudsystemets ljudvolym eller ljudet
från luftkonditioneringen.
• Det kan vara svårt att höra
summertonen om summertoner för
andra system ljuder.
Föremål som systemet inte alltid
detekterar på rätt sätt
Formen på ett föremål kan göra att
sensorn inte känner av det. Var särskilt
uppmärksam på följande föremål:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som
absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga föremål
• Höga föremål vars övre del skjuter ut i
riktning mot din bil
Människor känns eventuellt inte av om
de bär vissa typer av kläder.
Situationer där systemet eventuellt
inte fungerar korrekt
Vissa förhållanden beträffande bilen och
omgivningen kan påverka en sensors
förmåga att korrekt känna av föremål.
Särskilda tillfällen när detta kan inträffa
listas nedan.
• En sensor är täckt med smuts, snö
eller is. (Det problemet löser du
genom att rengöra sensorerna.)
• En sensor är frusen. (Lös problemet
genom att tina upp ytan.) Om en
sensor har frusit i särskilt kallt väder
kan visningen från sensorn vara
onormal, eller föremål, t.ex. en vägg,
detekteras eventuellt inte.
4.5 Använda körstödssystemen
247
4
Körning

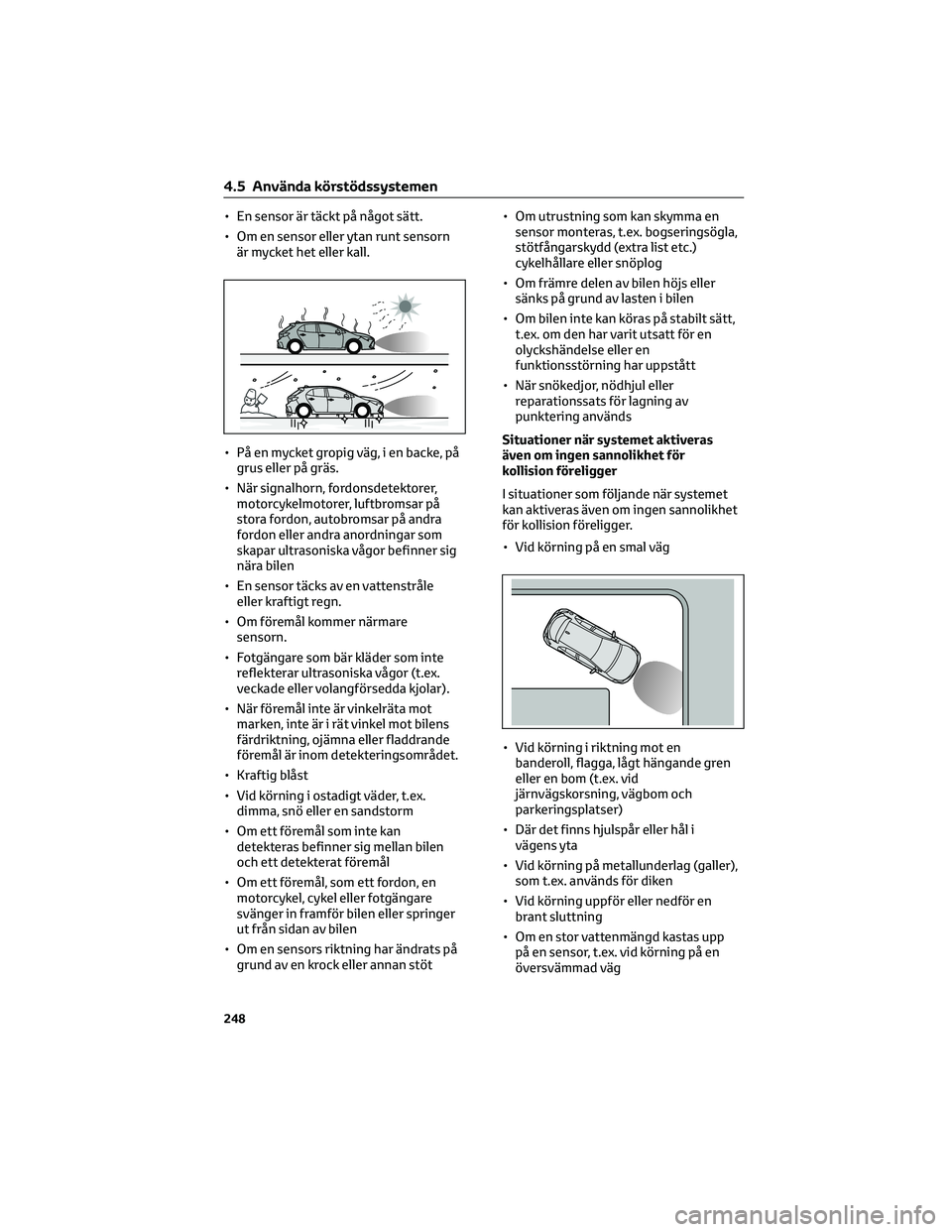

• En sensor är täckt på något sätt.
• Om en sensor eller ytan runt sensorn
är mycket het eller kall.
• På en mycket gropig väg, i en backe, på
grus eller på gräs.
• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Om föremål kommer närmare
sensorn.
• Fotgängare som bär kläder som inte
reflekterar ultrasoniska vågor (t.ex.
veckade eller volangförsedda kjolar).
• När föremål inte är vinkelräta mot
marken, inte är i rät vinkel mot bilens
färdriktning, ojämna eller fladdrande
föremål är inom detekteringsområdet.
• Kraftig blåst
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• Om ett föremål som inte kan
detekteras befinner sig mellan bilen
och ett detekterat föremål
• Om ett föremål, som ett fordon, en
motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut från sidan av bilen
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används
Situationer när systemet aktiveras
även om ingen sannolikhet för
kollision föreligger
I situationer som följande när systemet
kan aktiveras även om ingen sannolikhet
för kollision föreligger.
• Vid körning på en smal väg
• Vid körning i riktning mot en
banderoll, flagga, lågt hängande gren
eller en bom (t.ex. vid
järnvägskorsning, vägbom och
parkeringsplatser)
• Där det finns hjulspår eller hål i
vägens yta
• Vid körning på metallunderlag (galler),
som t.ex. används för diken
• Vid körning uppför eller nedför en
brant sluttning
• Om en stor vattenmängd kastas upp
på en sensor, t.ex. vid körning på en
översvämmad väg
4.5 Använda körstödssystemen
248

•Sensorn täcks av smuts, snö,
vattendroppar eller is. (Det problemet
löser du genom att rengöra
sensorerna.)
• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller en sandstorm
• I starkt blåst
• När signalhorn, fordonsdetektorer,
motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig
nära bilen
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på
grund av en krock eller annan stöt
• Bilen närmar sig en kantsten som är
hög eller böjd
• Vid körning alltför nära pelare
(H-formade stålbalkar, etc) i
parkeringshus, på byggarbetsplatser,
etc.
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• På en mycket gropig väg, i en backe, på
grus eller på gräs• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används
Display för sensordetektering, avstånd
till föremål
Sensorernas avkänningsområde
ACirka 100 cm
BCirka 150 cm
CCirka 60 cm
DCirka 115 cm (modeller med främre
sidosensorer och bakre sidosensorer)
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
För uppgifter om avkänning av föremål på
sidorna. (→Sid. 246)
Detekteringsområdet kan variera
beroende på föremålets form etc.
4.5 Använda körstödssystemen
249
4
Körning

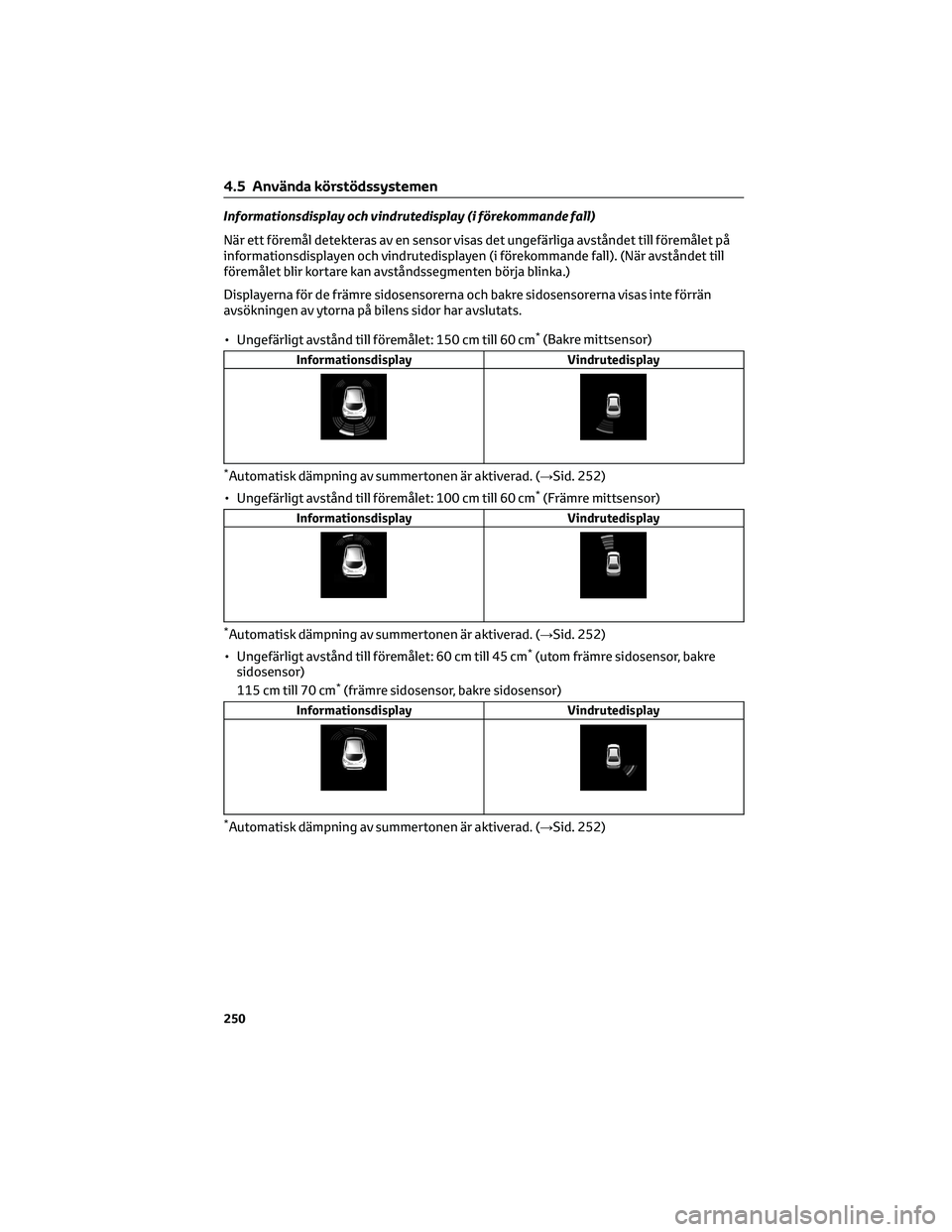

Informationsdisplay och vindrutedisplay (i förekommande fall)
När ett föremål detekteras av en sensor visas det ungefärliga avståndet till föremålet på
informationsdisplayen och vindrutedisplayen (i förekommande fall). (När avståndet till
föremålet blir kortare kan avståndssegmenten börja blinka.)
Displayerna för de främre sidosensorerna och bakre sidosensorerna visas inte förrän
avsökningen av ytorna på bilens sidor har avslutats.
• Ungefärligt avstånd till föremålet: 150 cm till 60 cm
*(Bakre mittsensor)
Informationsdisplay Vindrutedisplay
*Automatisk dämpning av summertonen är aktiverad. (→Sid. 252)
• Ungefärligt avstånd till föremålet: 100 cm till 60 cm
*(Främre mittsensor)
Informationsdisplay Vindrutedisplay
*Automatisk dämpning av summertonen är aktiverad. (→Sid. 252)
• Ungefärligt avstånd till föremålet: 60 cm till 45 cm
*(utom främre sidosensor, bakre
sidosensor)
115 cm till 70 cm
*(främre sidosensor, bakre sidosensor)
Informationsdisplay Vindrutedisplay
*Automatisk dämpning av summertonen är aktiverad. (→Sid. 252)
4.5 Använda körstödssystemen
250

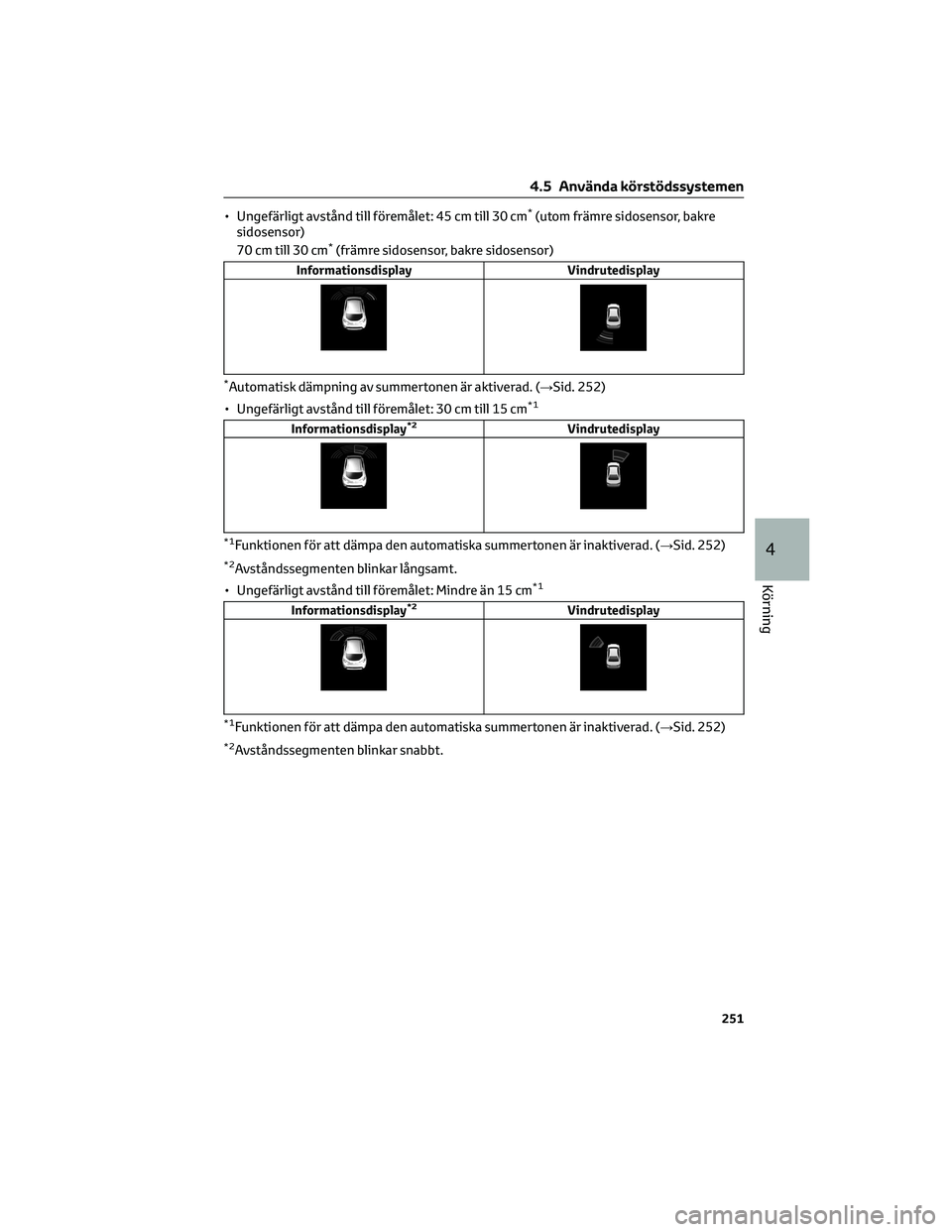

• Ungefärligt avstånd till föremålet: 45 cm till 30 cm*(utom främre sidosensor, bakre
sidosensor)
70 cm till 30 cm
*(främre sidosensor, bakre sidosensor)
Informationsdisplay Vindrutedisplay
*Automatisk dämpning av summertonen är aktiverad. (→Sid. 252)
• Ungefärligt avstånd till föremålet: 30 cm till 15 cm
*1
Informationsdisplay*2Vindrutedisplay
*1Funktionen för att dämpa den automatiska summertonen är inaktiverad. (→Sid. 252)
*2Avståndssegmenten blinkar långsamt.
• Ungefärligt avstånd till föremålet: Mindre än 15 cm
*1
Informationsdisplay*2Vindrutedisplay
*1Funktionen för att dämpa den automatiska summertonen är inaktiverad. (→Sid. 252)
*2Avståndssegmenten blinkar snabbt.
4.5 Använda körstödssystemen
251
4
Körning

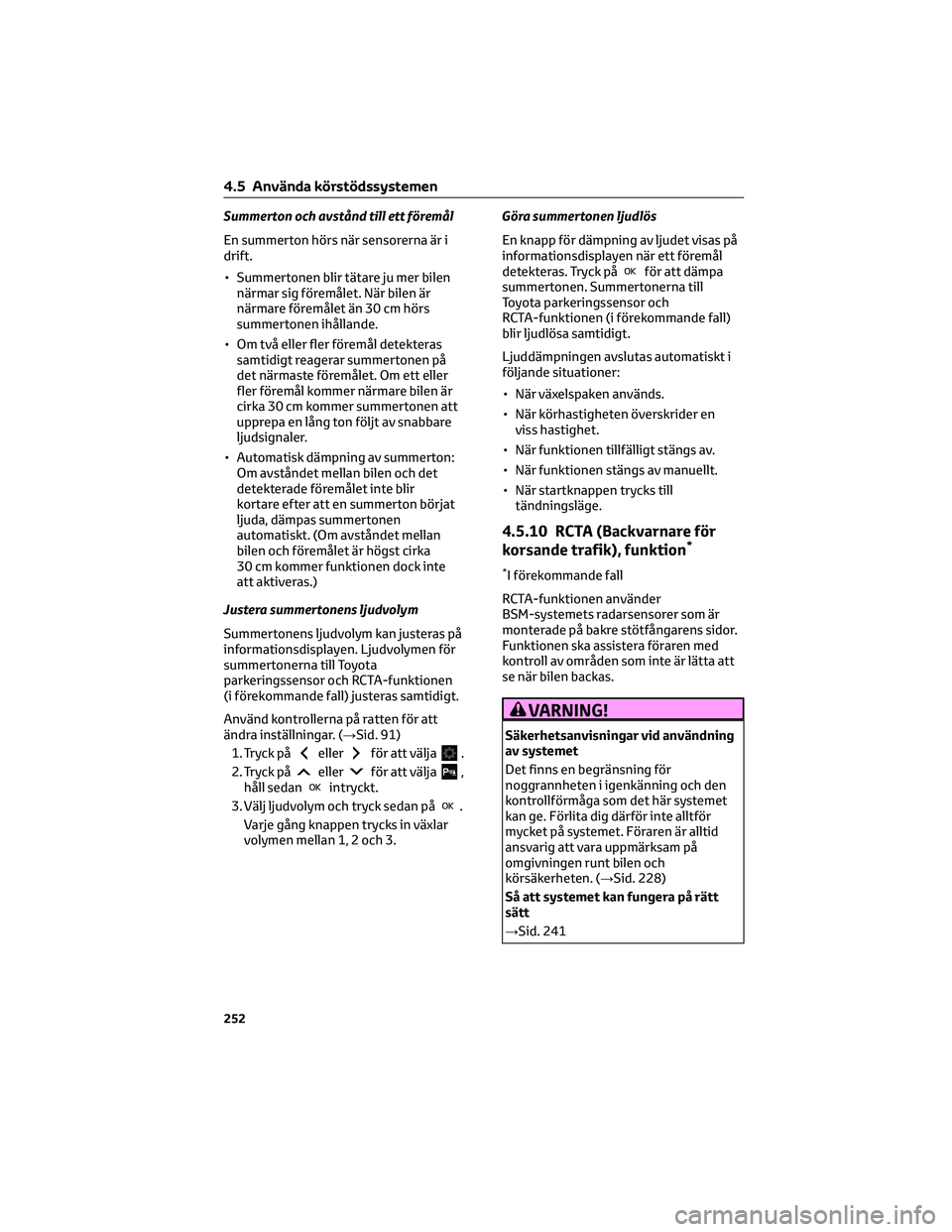

Summerton och avstånd till ett föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen är
närmare föremålet än 30 cm hörs
summertonen ihållande.
• Om två eller fler föremål detekteras
samtidigt reagerar summertonen på
det närmaste föremålet. Om ett eller
fler föremål kommer närmare bilen är
cirka 30 cm kommer summertonen att
upprepa en lång ton följt av snabbare
ljudsignaler.
• Automatisk dämpning av summerton:
Om avståndet mellan bilen och det
detekterade föremålet inte blir
kortare efter att en summerton börjat
ljuda, dämpas summertonen
automatiskt. (Om avståndet mellan
bilen och föremålet är högst cirka
30 cm kommer funktionen dock inte
att aktiveras.)
Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras på
informationsdisplayen. Ljudvolymen för
summertonerna till Toyota
parkeringssensor och RCTA-funktionen
(i förekommande fall) justeras samtidigt.
Använd kontrollerna på ratten för att
ändra inställningar. (→Sid. 91)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja,
håll sedanintryckt.
3. Välj ljudvolym och tryck sedan på
.
Varje gång knappen trycks in växlar
volymen mellan 1, 2 och 3.Göra summertonen ljudlös
En knapp för dämpning av ljudet visas på
informationsdisplayen när ett föremål
detekteras. Tryck på
för att dämpa
summertonen. Summertonerna till
Toyota parkeringssensor och
RCTA-funktionen (i förekommande fall)
blir ljudlösa samtidigt.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelspaken används.
• När körhastigheten överskrider en
viss hastighet.
• När funktionen tillfälligt stängs av.
• När funktionen stängs av manuellt.
• När startknappen trycks till
tändningsläge.
4.5.10 RCTA (Backvarnare för
korsande trafik), funktion*
*I förekommande fall
RCTA-funktionen använder
BSM-systemets radarsensorer som är
monterade på bakre stötfångarens sidor.
Funktionen ska assistera föraren med
kontroll av områden som inte är lätta att
se när bilen backas.
VARNING!
Säkerhetsanvisningar vid användning
av systemet
Det finns en begränsning för
noggrannheten i igenkänning och den
kontrollförmåga som det här systemet
kan ge. Förlita dig därför inte alltför
mycket på systemet. Föraren är alltid
ansvarig att vara uppmärksam på
omgivningen runt bilen och
körsäkerheten. (→Sid. 228)
Så att systemet kan fungera på rätt
sätt
→Sid. 241
4.5 Använda körstödssystemen
252

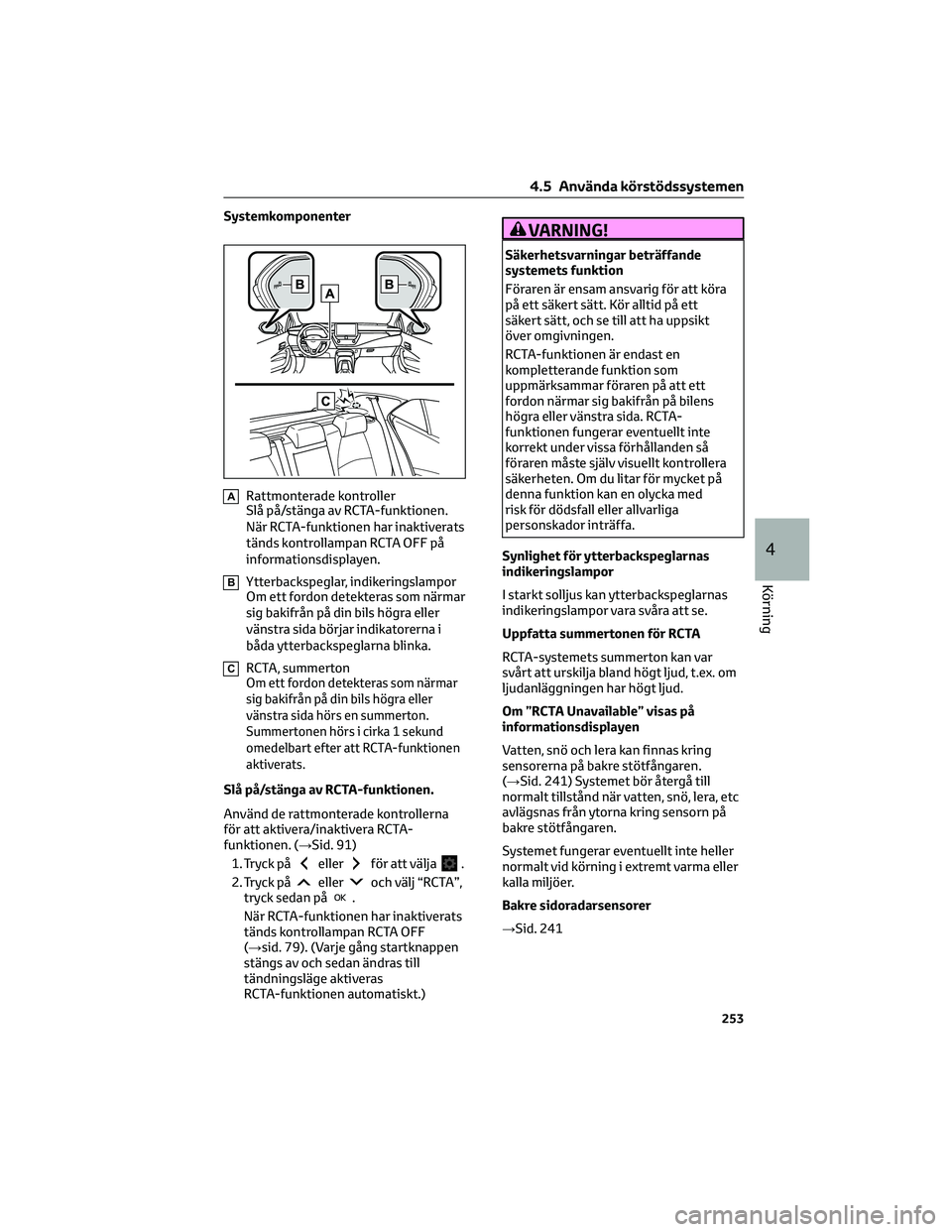

Systemkomponenter
ARattmonterade kontroller
Slå på/stänga av RCTA-funktionen.
När RCTA-funktionen har inaktiverats
tänds kontrollampan RCTA OFF på
informationsdisplayen.
BYtterbackspeglar, indikeringslampor
Om ett fordon detekteras som närmar
sig bakifrån på din bils högra eller
vänstra sida börjar indikatorerna i
båda ytterbackspeglarna blinka.
CRCTA, summertonOm ett fordon detekteras som närmar
sig bakifrån på din bils högra eller
vänstra sida hörs en summerton.
Summertonen hörs i cirka 1 sekund
omedelbart efter att RCTA-funktionen
aktiverats.
Slå på/stänga av RCTA-funktionen.
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera RCTA-
funktionen. (→Sid. 91)
1. Tryck på
ellerför att välja.
2. Tryck på
elleroch välj “RCTA”,
tryck sedan på.
När RCTA-funktionen har inaktiverats
tänds kontrollampan RCTA OFF
(→sid. 79). (Varje gång startknappen
stängs av och sedan ändras till
tändningsläge aktiveras
RCTA-funktionen automatiskt.)
VARNING!
Säkerhetsvarningar beträffande
systemets funktion
Föraren är ensam ansvarig för att köra
på ett säkert sätt. Kör alltid på ett
säkert sätt, och se till att ha uppsikt
över omgivningen.
RCTA-funktionen är endast en
kompletterande funktion som
uppmärksammar föraren på att ett
fordon närmar sig bakifrån på bilens
högra eller vänstra sida. RCTA-
funktionen fungerar eventuellt inte
korrekt under vissa förhållanden så
föraren måste själv visuellt kontrollera
säkerheten. Om du litar för mycket på
denna funktion kan en olycka med
risk för dödsfall eller allvarliga
personskador inträffa.
Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
Uppfatta summertonen för RCTA
RCTA-systemets summerton kan var
svårt att urskilja bland högt ljud, t.ex. om
ljudanläggningen har högt ljud.
Om ”RCTA Unavailable” visas på
informationsdisplayen
Vatten, snö och lera kan finnas kring
sensorerna på bakre stötfångaren.
(→Sid. 241) Systemet bör återgå till
normalt tillstånd när vatten, snö, lera, etc
avlägsnas från ytorna kring sensorn på
bakre stötfångaren.
Systemet fungerar eventuellt inte heller
normalt vid körning i extremt varma eller
kalla miljöer.
Bakre sidoradarsensorer
→Sid. 241
4.5 Använda körstödssystemen
253
4
Körning

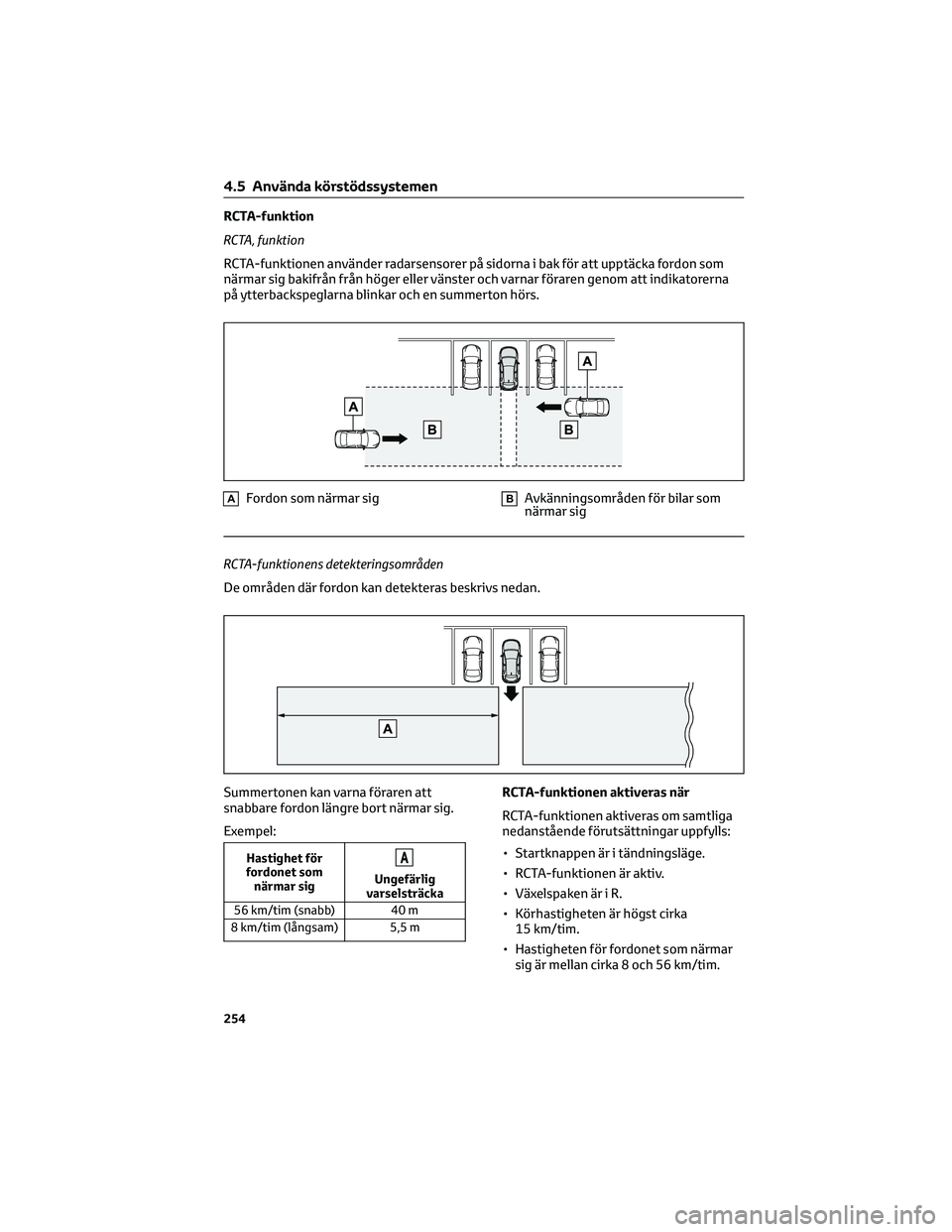

RCTA-funktion
RCTA, funktion
RCTA-funktionen använder radarsensorer på sidorna i bak för att upptäcka fordon som
närmar sig bakifrån från höger eller vänster och varnar föraren genom att indikatorerna
på ytterbackspeglarna blinkar och en summerton hörs.
AFordon som närmar sigBAvkänningsområden för bilar som
närmar sig
RCTA-funktionens detekteringsområden
De områden där fordon kan detekteras beskrivs nedan.
Summertonen kan varna föraren att
snabbare fordon längre bort närmar sig.
Exempel:
Hastighet för
fordonet som
närmar sigA
Ungefärlig
varselsträcka
56 km/tim (snabb) 40 m
8 km/tim (långsam) 5,5 m
RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
• Startknappen är i tändningsläge.
• RCTA-funktionen är aktiv.
• Växelspaken är i R.
• Körhastigheten är högst cirka
15 km/tim.
• Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 56 km/tim.
4.5 Använda körstödssystemen
254

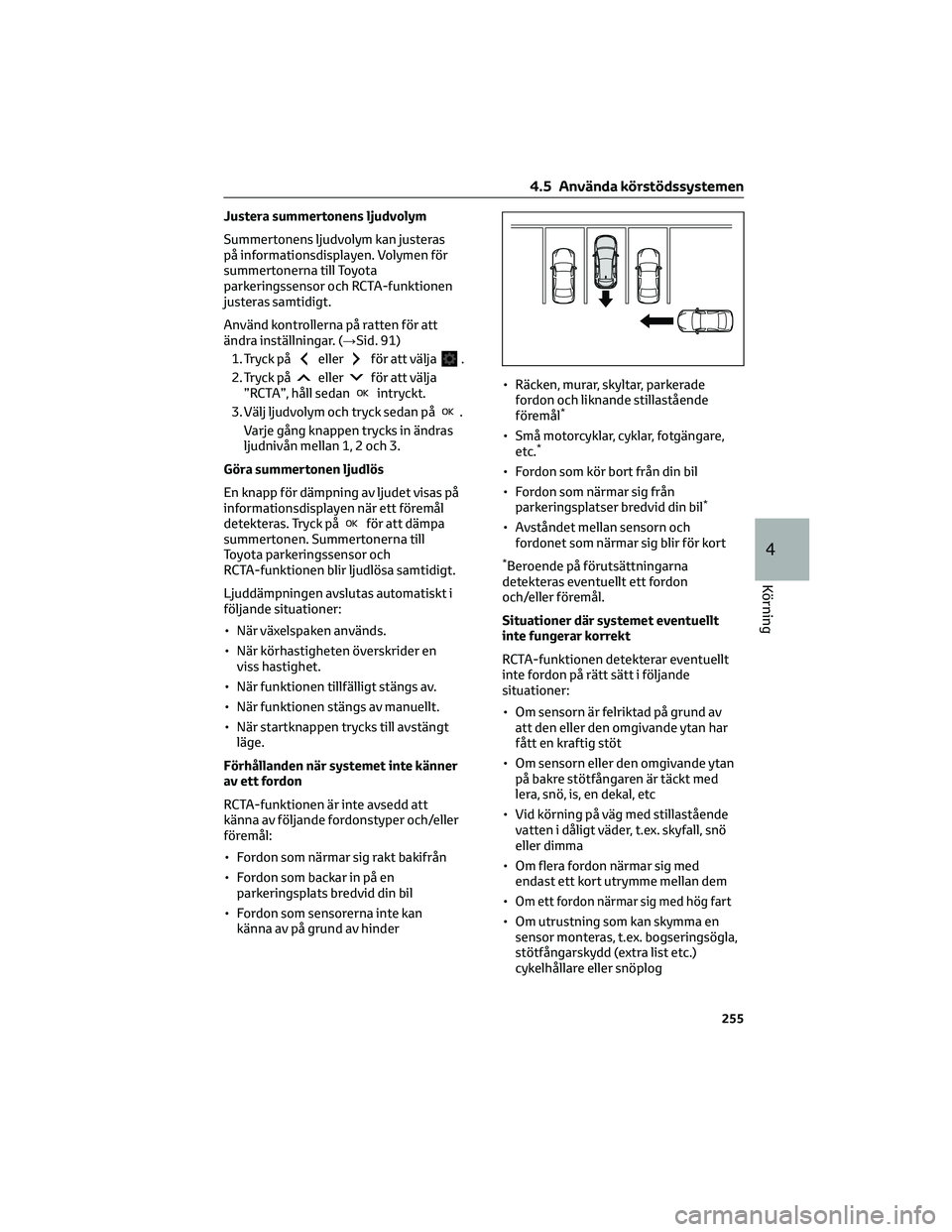

Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen. Volymen för
summertonerna till Toyota
parkeringssensor och RCTA-funktionen
justeras samtidigt.
Använd kontrollerna på ratten för att
ändra inställningar. (→Sid. 91)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja
”RCTA”, håll sedanintryckt.
3. Välj ljudvolym och tryck sedan på
.
Varje gång knappen trycks in ändras
ljudnivån mellan 1, 2 och 3.
Göra summertonen ljudlös
En knapp för dämpning av ljudet visas på
informationsdisplayen när ett föremål
detekteras. Tryck på
för att dämpa
summertonen. Summertonerna till
Toyota parkeringssensor och
RCTA-funktionen blir ljudlösa samtidigt.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelspaken används.
• När körhastigheten överskrider en
viss hastighet.
• När funktionen tillfälligt stängs av.
• När funktionen stängs av manuellt.
• När startknappen trycks till avstängt
läge.
Förhållanden när systemet inte känner
av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
• Fordon som närmar sig rakt bakifrån
• Fordon som backar in på en
parkeringsplats bredvid din bil
• Fordon som sensorerna inte kan
känna av på grund av hinder• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Små motorcyklar, cyklar, fotgängare,
etc.*
• Fordon som kör bort från din bil
• Fordon som närmar sig från
parkeringsplatser bredvid din bil
*
• Avståndet mellan sensorn och
fordonet som närmar sig blir för kort
*Beroende på förutsättningarna
detekteras eventuellt ett fordon
och/eller föremål.
Situationer där systemet eventuellt
inte fungerar korrekt
RCTA-funktionen detekterar eventuellt
inte fordon på rätt sätt i följande
situationer:
• Om sensorn är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan
på bakre stötfångaren är täckt med
lera, snö, is, en dekal, etc
• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med
endast ett kort utrymme mellan dem
•
Om ett fordon närmar sig med hög fart
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
4.5 Använda körstödssystemen
255
4
Körning

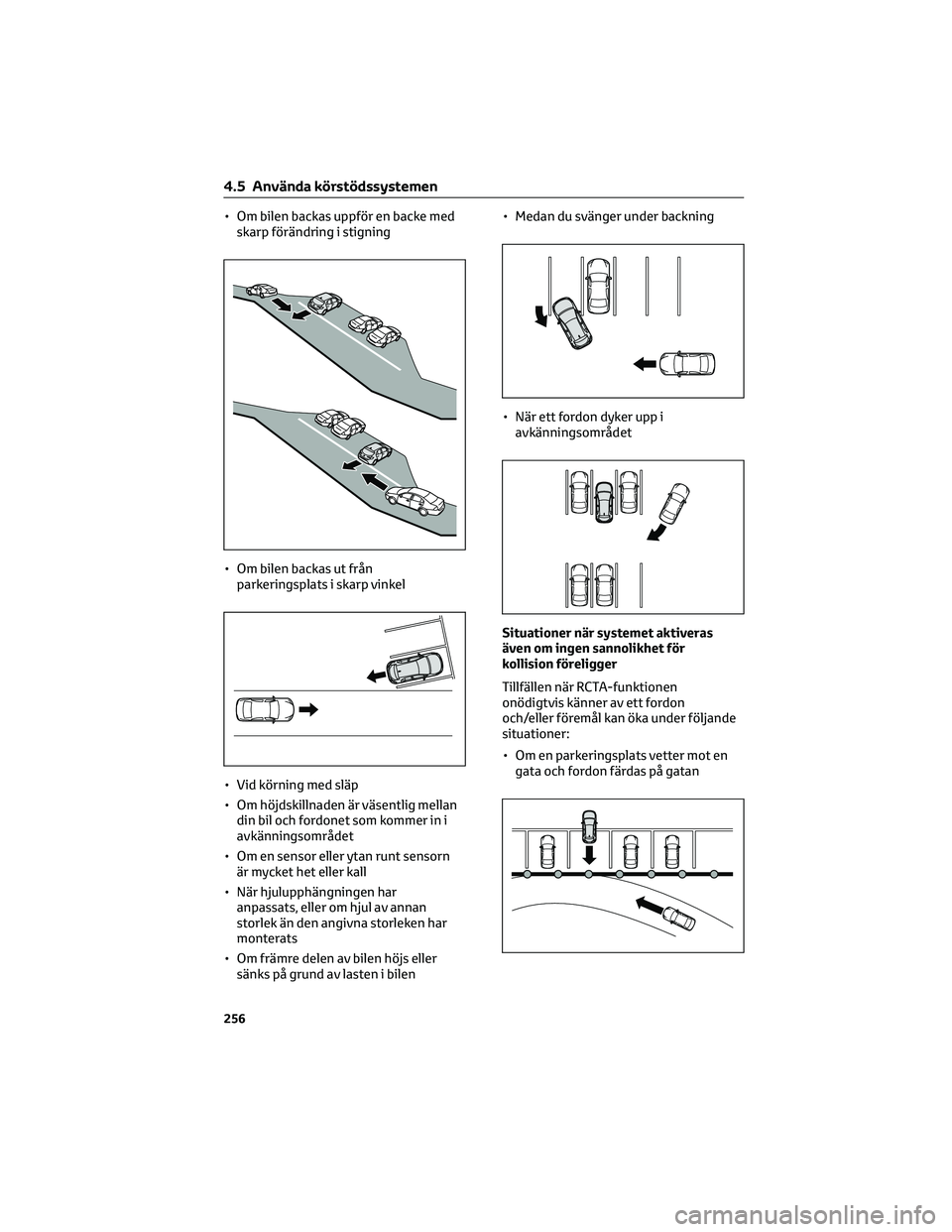

• Om bilen backas uppför en backe med
skarp förändring i stigning
• Om bilen backas ut från
parkeringsplats i skarp vinkel
• Vid körning med släp
• Om höjdskillnaden är väsentlig mellan
din bil och fordonet som kommer in i
avkänningsområdet
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen• Medan du svänger under backning
• När ett fordon dyker upp i
avkänningsområdet
Situationer när systemet aktiveras
även om ingen sannolikhet för
kollision föreligger
Tillfällen när RCTA-funktionen
onödigtvis känner av ett fordon
och/eller föremål kan öka under följande
situationer:
• Om en parkeringsplats vetter mot en
gata och fordon färdas på gatan
4.5 Använda körstödssystemen
256
