TOYOTA COROLLA HATCHBACK 2022 Instructieboekje (in Dutch)

79
1 1-4. Antidiefstalsysteem
Veiligheid en beveiliging
*: Indien aanwezig
■Inschakelen
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Bij gebruik van de instapfunctie (indien
aanwezig): Raak binnen 5 seconden
tweemaal het sensorgebied van de bui-
tenportiergreep aan.
Bij gebruik van de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.
■Uitschakelen
Met de instapfunctie (indien aanwezig):
Houd de buitenportiergreep vast, druk
op de schakelaar achterklep openen of
beweeg uw voet onder het midden van
de achterbumper (auto's met elektrisch
bedienbare achterklep).
Bij gebruik van de afstandsbediening:
Druk op .Super vergrendeling*
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen
van de portieren zowel van bui-
tenaf als van binnenuit onmogelijk
te maken.
Auto's die met dit systeem zijn
uitgerust, zijn voorzien van labels
op de ruiten van de beide voorpor-
tieren.
Inschakelen/uitschakelen van
de supervergrendeling
WAARSCHUWING
■Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in als
er zich nog personen in de auto bevinden,
omdat de portieren dan niet van binnenuit
kunnen worden geopend.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 79 Wednesday, October 20, 2021 10:58 AM

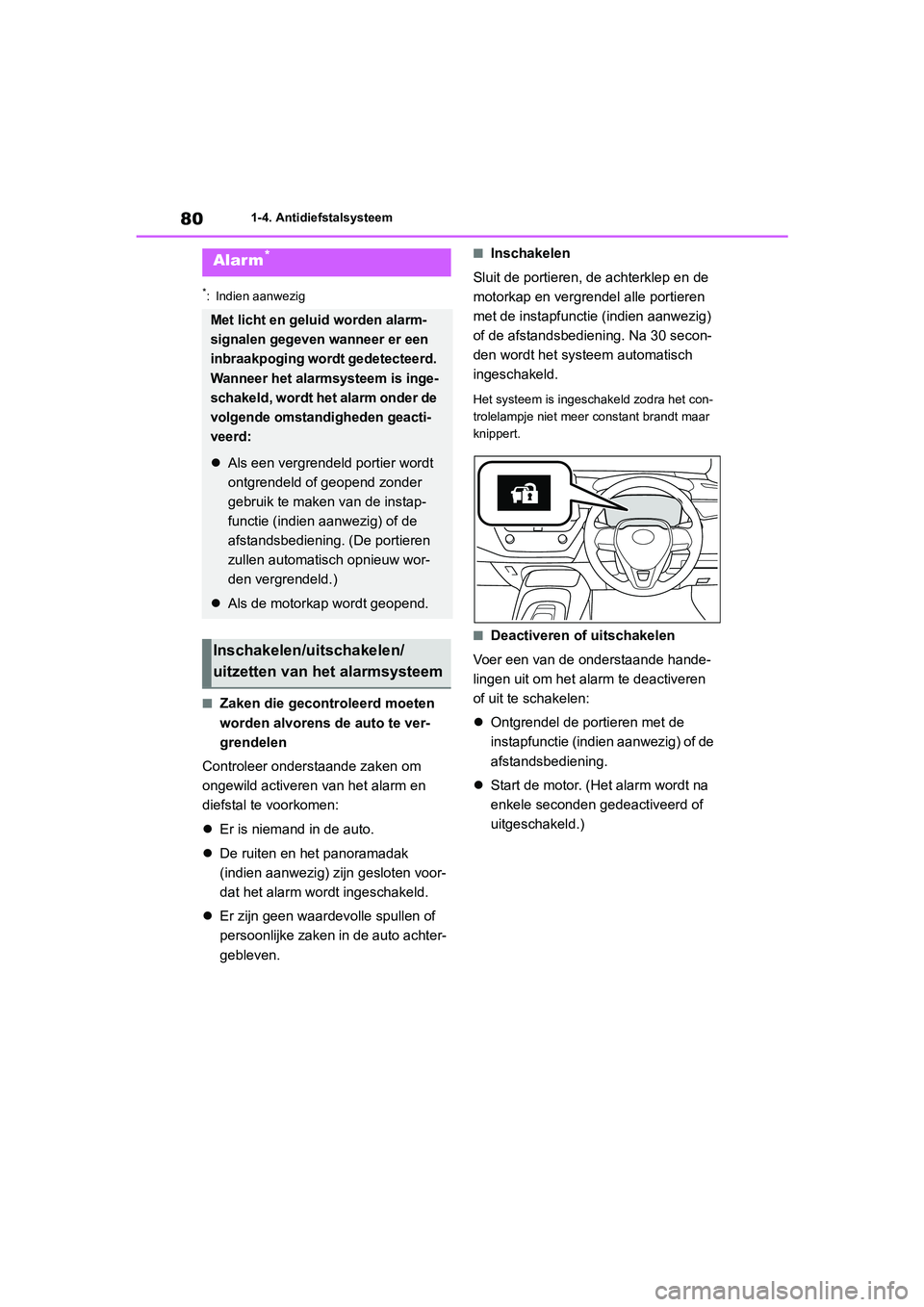

801-4. Antidiefstalsysteem
*: Indien aanwezig
■Zaken die gecontroleerd moeten
worden alvorens de auto te ver-
grendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen:
Er is niemand in de auto.
De ruiten en het panoramadak
(indien aanwezig) zijn gesloten voor-
dat het alarm wordt ingeschakeld.
Er zijn geen waardevolle spullen of
persoonlijke zaken in de auto achter-
gebleven.
■Inschakelen
Sluit de portieren, de achterklep en de
motorkap en vergrendel alle portieren
met de instapfunctie (indien aanwezig)
of de afstandsbediening. Na 30 secon-
den wordt het systeem automatisch
ingeschakeld.
Het systeem is ingeschakeld zodra het con-
trolelampje niet meer constant brandt maar
knippert.
■Deactiveren of uitschakelen
Voer een van de onderstaande hande-
lingen uit om het alarm te deactiveren
of uit te schakelen:
Ontgrendel de portieren met de
instapfunctie (indien aanwezig) of de
afstandsbediening.
Start de motor. (Het alarm wordt na
enkele seconden gedeactiveerd of
uitgeschakeld.)
Alarm*
Met licht en geluid worden alarm-
signalen gegeven wanneer er een
inbraakpoging wordt gedetecteerd.
Wanneer het alarmsysteem is inge-
schakeld, wordt het alarm onder de
volgende omstandigheden geacti-
veerd:
Als een vergrendeld portier wordt
ontgrendeld of geopend zonder
gebruik te maken van de instap-
functie (indien aanwezig) of de
afstandsbediening. (De portieren
zullen automatisch opnieuw wor-
den vergrendeld.)
Als de motorkap wordt geopend.
Inschakelen/uitschakelen/
uitzetten van het alarmsysteem
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 80 Wednesday, October 20, 2021 10:58 AM

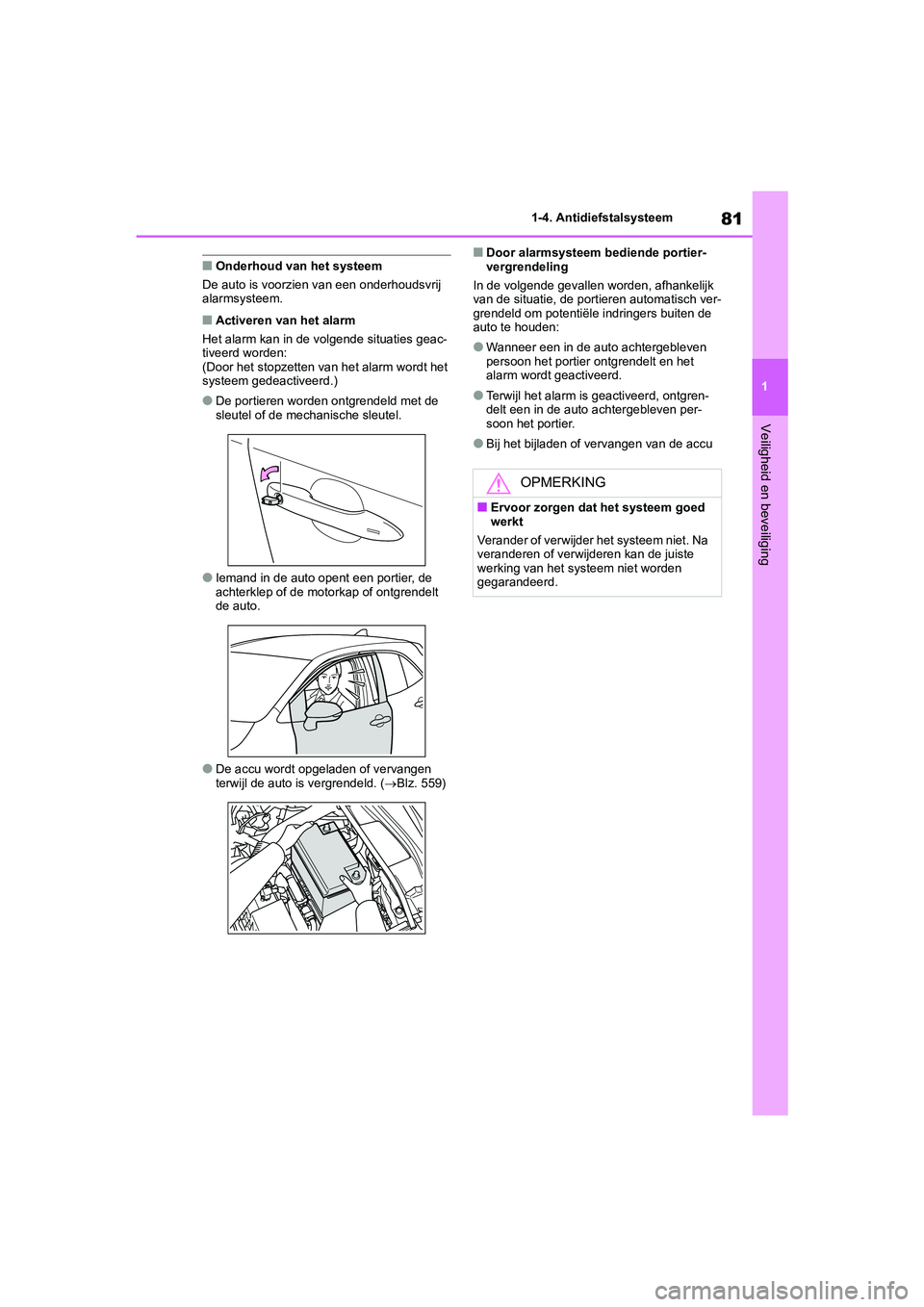

81
1 1-4. Antidiefstalsysteem
Veiligheid en beveiliging
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrij
alarmsysteem.
■Activeren van het alarm
Het alarm kan in de volgende situaties geac-
tiveerd worden:
(Door het stopzetten van het alarm wordt het
systeem gedeactiveerd.)
●De portieren worden ontgrendeld met de
sleutel of de mechanische sleutel.
●Iemand in de auto opent een portier, de
achterklep of de motorkap of ontgrendelt
de auto.
●De accu wordt opgeladen of vervangen
terwijl de auto is vergrendeld. (Blz. 559)
■Door alarmsysteem bediende portier-
vergrendeling
In de volgende gevallen worden, afhankelijk
van de situatie, de portieren automatisch ver-
grendeld om potentiële indringers buiten de
auto te houden:
●Wanneer een in de auto achtergebleven
persoon het portier ontgrendelt en het
alarm wordt geactiveerd.
●Terwijl het alarm is geactiveerd, ontgren-
delt een in de auto achtergebleven per-
soon het portier.
●Bij het bijladen of vervangen van de accu
OPMERKING
■Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet. Na
veranderen of verwijderen kan de juiste
werking van het systeem niet worden
gegarandeerd.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 81 Wednesday, October 20, 2021 10:58 AM

821-4. Antidiefstalsysteem
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 82 Wednesday, October 20, 2021 10:58 AM

2
83
2
Voertuigstatusinformatie en controlelampjes
Voertuigstatusinformatie
en controlelampjes
.2-1. Instrumentenpaneel
Waarschuwingslampjes
en controlelampjes .................84
Meters en tellers
(4,2 inch display) ....................89
Meters en tellers
(7 inch display) .......................93
Multi-informatiedisplay ..............99
Head-up display.....................106
Informatie over
brandstofverbruik ................111
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 83 Wednesday, October 20, 2021 10:58 AM

842-1. Instrumentenpaneel
2-1.Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
4,2 inch display
7 inch display (wanneer de analoge snelheidsmeter wordt weergegeven)
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspiegels informeren de bestuurder over de
status van de diverse systemen van de auto.
Waarschuwingslampjes en controlelampjes die op het
instrumentenpaneel worden weergegeven
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 84 Wednesday, October 20, 2021 10:58 AM

85
2 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
7 inch display (wanneer de digitale snelheidsmeter wordt weergegeven)
7 inch display (wanneer de digitaal+ snelheidsmeter wordt weergegeven) (indien
aanwezig)
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
Waarschuwingslampjes
(Rood)Waarschuwingslampje
remsysteem*1 (Blz. 511)
(Geel)Waarschuwingslampje
remsysteem
*1 (Blz. 511)
Waarschuwingslampje hoge
koelvloeistoftemperatuur*2
(Blz. 511)
Laadstroomcontrolelampje
*1
(Blz. 512)
Waarschuwingslampje lage
oliedruk
*2 (Blz. 512)
Motorcontrolelampje
*1
(Blz. 512)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 85 Wednesday, October 20, 2021 10:58 AM

862-1. Instrumentenpaneel
*1: Als het contact AAN is gezet, gaan deze
lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd.
Ze doven nadat de motor is aangeslagen
of nadat er enkele seconden verstreken
zijn. Er kan een storing in een systeem
aanwezig zijn als een lampje niet gaat
branden of niet uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje brandt op het multi-informatie-
display. Waarschuwingslampje SRS
*1
(Blz. 512)
Waarschuwingslampje ABS
*1
(Blz. 513)
Waarschuwingslampje Brake
Override-systeem/waarschu-
wingslampje wegrijregeling
*2
(Blz. 513)
(Rood)Waarschuwingslampje
elektrische stuurbekrachtiging
*1
(Blz. 513)
(Geel)Waarschuwingslampje
elektrische stuurbekrachtiging
*1
(Blz. 513)
Waarschuwingslampje laag
brandstofniveau (Blz. 514)
Controlelampje bestuurders-
en voorpassagiersgordel
(Blz. 514)
Controlelampjes achter-
passagiersgordels
(Blz. 514)
Waarschuwingslampje lage
bandenspanning
*1 (indien
aanwezig) (Blz. 515)
(Oranje)Controlelampje LTA (indien
aanwezig) (Blz. 515)
Controlelampje LDA (indien
aanwezig) (Blz. 515)
(Knippert)Controlelampje uitgeschakeld
Stop & Start-systeem
*1 (indien
aanwezig) (Blz. 515)
(Knippert)Controlelampje Toyota Parking
Assist-sensor OFF
*1 (indien
aanwezig) (Blz. 516)
(Knippert)Controlelampje RCTA OFF
*1
(indien aanwezig) (Blz. 517)
(Knippert)Controlelampje PKSB OFF
*1
(indien aanwezig) (Blz. 516)
(Knippert of
brandt)Waarschuwingslampje PCS
*1
(indien aanwezig) (Blz. 517)
Controlelampje Traction Control*1
(
Blz. 517)
(Knippert)Waarschuwingslampje
parkeerrem (Blz. 517)
(Knippert)Controlelampje Brake Hold-sys-
teem in werking
*1 (Blz. 518)
(Oranje)Controlelampje iMT
*1 (indien
aanwezig) (Blz. 518)
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u
de motor start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u
te beschermen bij een ongeval, wat tot
dodelijk of ernstig letsel kan leiden. Laat,
als dit gebeurt, de auto onmiddellijk nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 86 Wednesday, October 20, 2021 10:58 AM

87
2 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende systemen van de auto.
Controlelampjes
Controlelampje richtingaanwij-
zers (Blz. 189)
Controlelampje achterlicht
(Blz. 195)
Controlelampje grootlicht
(Blz. 196)
Controlelampje Adaptive High
Beam-systeem (indien aanwe-
zig) (Blz. 201)
Controlelampje Automatic High
Beam-systeem (indien aanwe-
zig) (Blz. 198)
Controlelampje mistlampen voor
(indien aanwezig) (Blz. 204)
Controlelampje mistachterlicht
(Blz. 204)
Waarschuwingslampje PCS
*1, 2
(indien aanwezig) (Blz. 225)
Controlelampje cruise control
(indien aanwezig) (Blz. 247,
258, 267)
Controlelampje Dynamic Radar
Cruise Control (indien aanwezig)
(Blz. 247, 258)
Controlelampje cruise control
SET (indien aanwezig)
(Blz. 247, 258, 267)
*3
Controlelampje LTA (indien
aanwezig) (Blz. 235)
Controlelampje LDA (indien
aanwezig) (Blz. 244)
BSM-indicatoren in de buiten-
spiegels
*4, 5, 6 (indien aanwezig)
(Blz. 286)
Controlelampje BSM (indien
aanwezig) (Blz. 286)
Controlelampje Toyota Parking
Assist-sensor OFF*1, 2 (indien
aanwezig) (Blz. 302)
Controlelampje RCTA OFF
*1, 2
(indien aanwezig) (Blz. 311)
Controlelampje PKSB OFF
*1, 2
(indien aanwezig) (Blz. 317)
Controlelampje snelheids-
begrenzer (indien aanwezig)
(Blz. 270)
Controlelampje S-IPA
*1 (indien
aanwezig) (Blz. 330)
Controlelampje Stop & Start-
systeem
*1 (indien aanwezig)
(Blz. 277)
Controlelampje uitgeschakeld
Stop & Start-systeem
*1, 2
(indien aanwezig) (Blz. 277)
(Knippert)
Controlelampje Traction Control*1
(
Blz. 359)
Controlelampje VSC OFF*1, 2
(Blz. 359)
Controlelampje Smart entry-
systeem met startknop
*7 (indien
aanwezig) (Blz. 178)
Schakeladviesindicator (indien
aanwezig) (Blz. 102)
Waarschuwingslampje
parkeerrem (Blz. 190)
Controlelampje stand-bystand
Brake Hold-systeem
*1
(Blz. 193)
Controlelampje Brake Hold-sys-
teem in werking
*1 (Blz. 193)
Controlelampje EPB OFF
*1, 2
(indien aanwezig) (Blz. 190)
ECO-controlelampje
*1 (indien
aanwezig) (Blz. 102)
Controlelampje lage buitentem-
peratuur
*8 (Blz. 89, 93)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 87 Wednesday, October 20, 2021 10:58 AM

882-1. Instrumentenpaneel
*1: Als het contact AAN is gezet, gaan deze
lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd.
Ze doven nadat de motor is aangeslagen
of nadat er enkele seconden verstreken
zijn. Er kan een storing in een systeem
aanwezig zijn als een lampje niet gaat
branden of niet uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje gaat branden wanneer het
systeem wordt uitgeschakeld.
*3: Afhankelijk van de bedrijfsconditie wijzi-
gen de kleur en de manier waarop het
controlelampje brandt/knippert.
*4: Auto's zonder RCTA:
Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
• Wanneer het contact AAN staat en
de BSM wordt geactiveerd via
van het multi-informatiedisplay.• Wanneer de BSM wordt geactiveerd
via van het multi-informatiedis-
play terwijl het contact AAN staat.
Wanneer het systeem correct werkt, gaan
de BSM-indicatoren in de buitenspiegels na
enkele seconden uit.
Wanneer de BSM-indicatoren in de buiten-
spiegels niet gaan branden of niet uitgaan,
kan er een storing in het systeem aanwezig
zijn.
Laat, als dit gebeurt, de auto nakijken door
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*5: Auto's met RCTA:
Als het contact AAN wordt gezet, gaan deze
lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd. Ze
doven nadat de motor is aangeslagen of
nadat er enkele seconden verstreken zijn. Er
kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of niet
uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*6: Dit lampje gaat branden in de buitenspie-
gels.
*7: Dit lampje brandt op het multi-informatie-
display.
*8: Wanneer de buitentemperatuur ongeveer
3°C of lager is, gaat dit controlelampje
gedurende ongeveer 10 seconden knip-
peren en blijft daarna branden.
*9: Dit lampje brandt in het centrale paneel. Controlelampje antidiefstal-
systeem (Blz. 79, 81)
Controlelampje PASSEN-
GER AIR BAG
*1, 9
(Blz. 45)
Controlelampje ECO-rijmodus
(Blz. 356)
Controlelampje SPORT-modus
(Blz. 356)
(Groen)Controlelampje iMT (indien
aanwezig) (Blz. 187)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 88 Wednesday, October 20, 2021 10:58 AM
