TOYOTA COROLLA HATCHBACK 2022 Instructieboekje (in Dutch)

89
2 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■Plaats van meters en tellers
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Klok (Blz. 91)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de auto (Blz. 99)
Geeft waarschuwingsmeldingen weer als er zich een storing voordoet (Blz. 520)
Weergave kilometerteller en dagteller (Blz. 90)
Positie-indicatoren (indien aanwezig) (Blz. 182)
Knop wijzigen weergave (Blz. 90)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Meters en tellers (4,2 inch display)
Weergave instrumentenpaneel
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 89 Wednesday, October 20, 2021 10:58 AM

902-1. Instrumentenpaneel

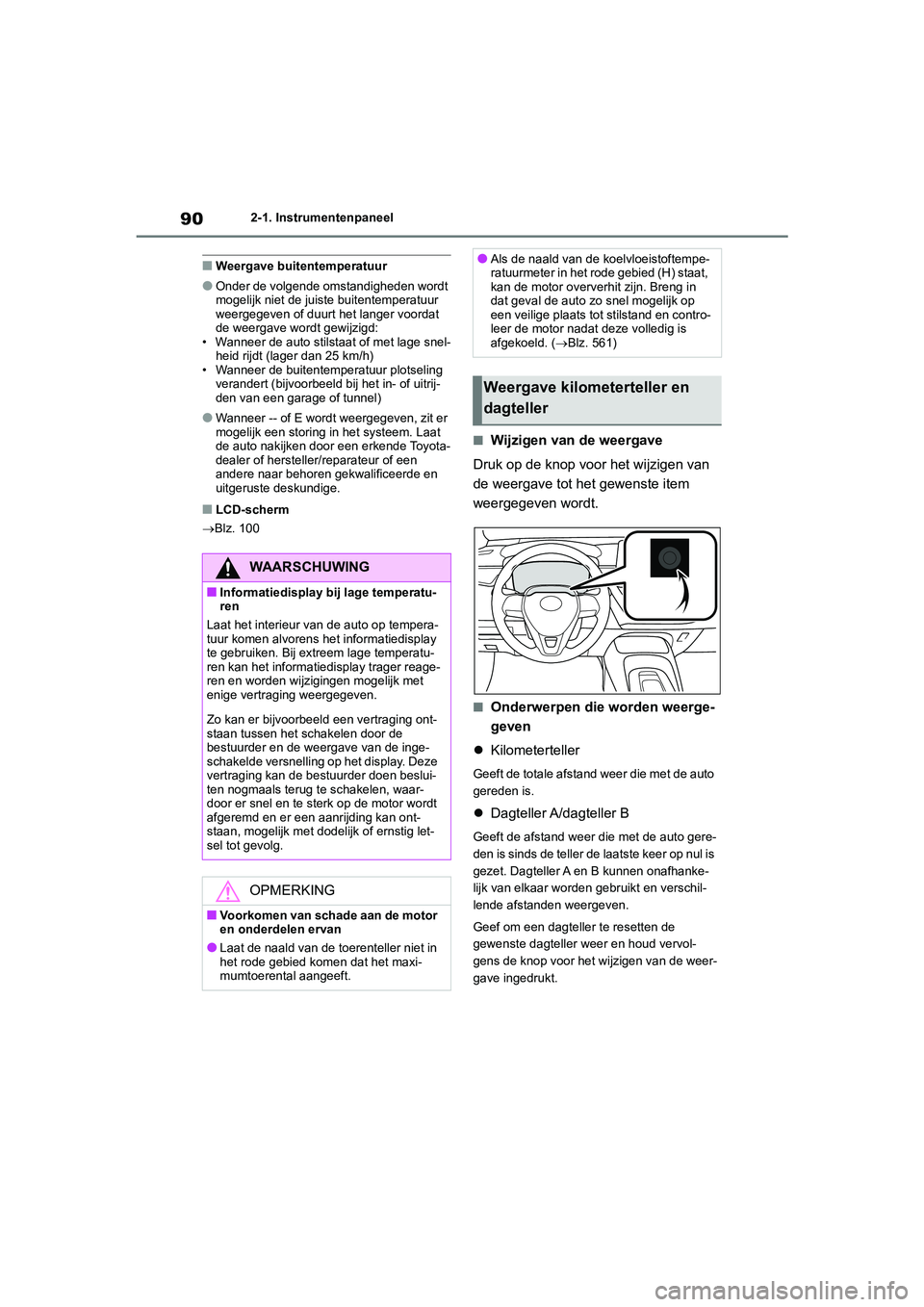

■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel-
heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling
verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■LCD-scherm
Blz. 100
■Wijzigen van de weergave
Druk op de knop voor het wijzigen van
de weergave tot het gewenste item
weergegeven wordt.
■Onderwerpen die worden weerge-
geven
Kilometerteller
Geeft de totale afstand weer die met de auto
gereden is.
Dagteller A/dagteller B
Geeft de afstand weer die met de auto gere-
den is sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhanke-
lijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.
Geef om een dagteller te resetten de
gewenste dagteller weer en houd vervol-
gens de knop voor het wijzigen van de weer-
gave ingedrukt.
WAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het informatiedisplay trager reage-
ren en worden wijzigingen mogelijk met
enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met dodelijk of ernstig let-
sel tot gevolg.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Laat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
●Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. (Blz. 561)
Weergave kilometerteller en
dagteller
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 90 Wednesday, October 20, 2021 10:58 AM

91
2 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Dimmer dashboardverlichting
Geeft het display van de regelbare dash-
boardverlichting weer.
• De helderheid van de dashboardverlich-
ting kan apart worden ingesteld voor wel
en niet brandende achterlichten.
• Geef om de helderheid in te stellen het
display voor de regeling van de dimmer
dashboardverlichting weer en houd de
knop voor het wijzigen van de weergave
ingedrukt.
Afstand tot de motorolie moet wor-
den ververst
Geeft de afstand weer die nog met de auto
kan worden gereden tot de motorolie moet
worden ververst.
De afstand tot de motorolie moet worden
ververst kan ook worden weergegeven in de
volgende situaties:
• Wanneer het contact AAN wordt gezet.
• Als een waarschuwingsmelding ver-
schijnt dat de olie binnenkort moet worden
ververst.
• Resetten: Blz. 474
■Stel de minuten in op “00”.
1Druk op of om van het
multi-informatiedisplay te selecteren.
2Druk op of om “Clock : 00”
(klok : 00) te selecteren.
Druk op om de klok in te stellen op
het begin van het dichtstbijzijnde uur.
bijv.
1:00 - 1:29  1:00
1:30 - 1:59  2:00
■Wijzigen van de klok
1Druk op of om van het
multi-informatiedisplay te selecteren.
2Druk op of om “Clock : 00”
(klok : 00) te selecteren.
3Houd ingedrukt.
4Druk op of om het item te
selecteren dat gewijzigd moet wor-
den.
5Druk op of om de instelling
te wijzigen.
De volgende functies kunnen worden
gewijzigd:
12-uurs/24-uurs weergave
Uur
Minuut
■Klok afstellen
De klokken van onderstaande onderde-
len kunnen worden ingesteld via het
scherm van het audiosysteem.
Multi-informatiedisplay
Scherm audiosysteem
■Instellen om de klok automatisch
te laten instellen door het GPS
1Druk op de toets MENU.
2Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4Selecteer “Clock” (Klok).
Instellen van de klok
(auto's zonder navigatie-/
multimediasysteem)
Instellen van de klok
(auto's met navigatie-/
multimediasysteem)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 91 Wednesday, October 20, 2021 10:58 AM

922-1. Instrumentenpaneel
5Selecteer “Auto adjust by GPS”
(automatische instelling door GPS)
om dit in te schakelen.
■Handmatig instellen van de klok
1Druk op de toets MENU.
2Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4Selecteer “Clock” (Klok).
5Selecteer “Auto adjust by GPS”
(automatische instelling door GPS)
om dit uit te schakelen.
6Instellen van de weergegeven tijd.
Uur: Selecteer - of + bij “Hours”
(uren) om de uren in te stellen.
Minuten: Selecteer - of + bij “Minu-
tes” (minuten) om de minuten in te
stellen.
“:00”: Selecteer om de klok in te stel-
len op het begin van het dichtstbij-
zijnde uur.
bijv.
1:00 - 1:29  1:00
1:30 - 1:59  2:00
■De tijdzone instellen
1Druk op de toets MENU.
2Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4Selecteer “Clock” (Klok).
5Selecteer “Time zone” (tijdzone).
Selecteer de gewenste tijdzone.
■Instellen zomertijd
1Druk op de toets MENU.
2Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4Selecteer “Clock” (Klok).
5Selecteer “Daylight saving time”
(zomertijd) en vervolgens on/off
(aan/uit).
■Wijzigen van de klok tussen
12-uurs/24-uursnoteringweergave
1Druk op de toets MENU.
2Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4Selecteer “Clock” (Klok).
5Selecteer “24-Hour time format”
(24-uursnotering) en vervolgens
on/off (aan/uit).
Als deze functie is uitgeschakeld, wordt de
klok weergegeven in de 12-uursnotering.
■Scherm klokinstellingen (auto's met
navigatie-/multimediasysteem)
Als “Clock : 00” (klok : 00) wordt weergege-
ven wanneer wordt geselecteerd op het
multi-informatiedisplay, is er mogelijk een sto-
ring aanwezig in het systeem. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 92 Wednesday, October 20, 2021 10:58 AM

93
2 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

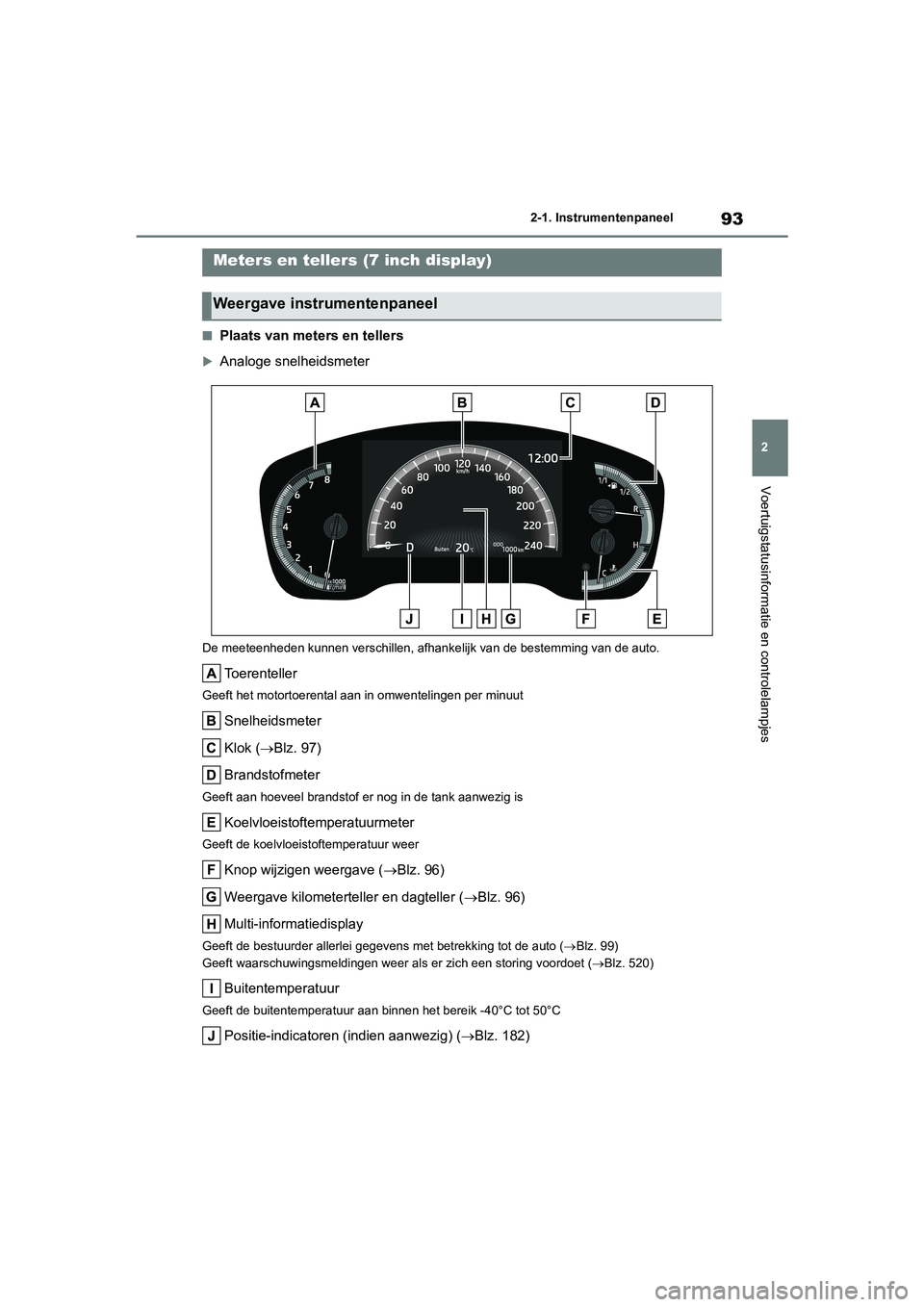

■Plaats van meters en tellers
Analoge snelheidsmeter
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Klok (Blz. 97)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Knop wijzigen weergave (Blz. 96)
Weergave kilometerteller en dagteller (Blz. 96)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de auto (Blz. 99)
Geeft waarschuwingsmeldingen weer als er zich een storing voordoet (Blz. 520)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Positie-indicatoren (indien aanwezig) (Blz. 182)
Meters en tellers (7 inch display)
Weergave instrumentenpaneel
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 93 Wednesday, October 20, 2021 10:58 AM

942-1. Instrumentenpaneel


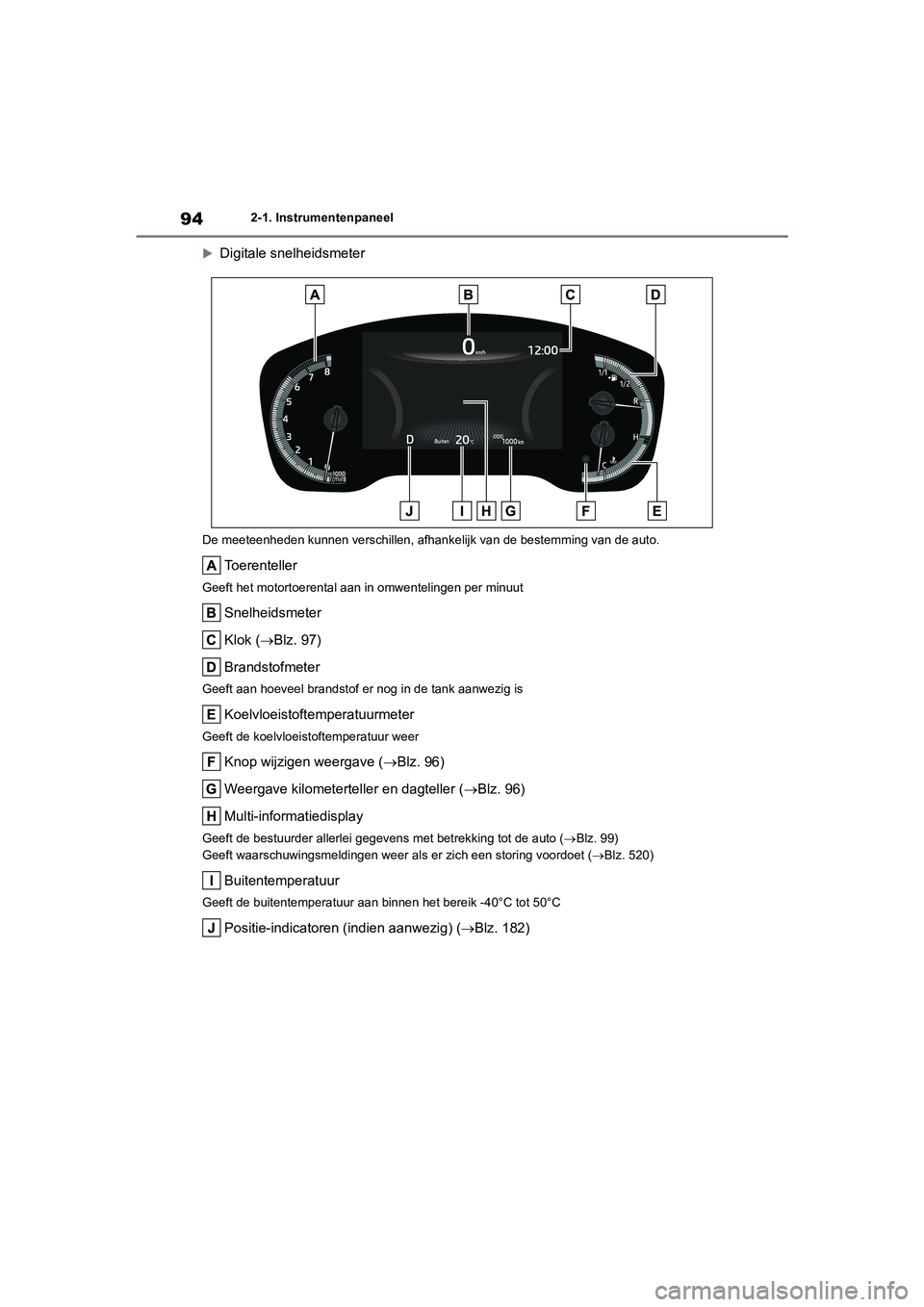

Digitale snelheidsmeter
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Klok (Blz. 97)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Knop wijzigen weergave (Blz. 96)
Weergave kilometerteller en dagteller (Blz. 96)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de auto (Blz. 99)
Geeft waarschuwingsmeldingen weer als er zich een storing voordoet (Blz. 520)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Positie-indicatoren (indien aanwezig) (Blz. 182)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 94 Wednesday, October 20, 2021 10:58 AM

95
2 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

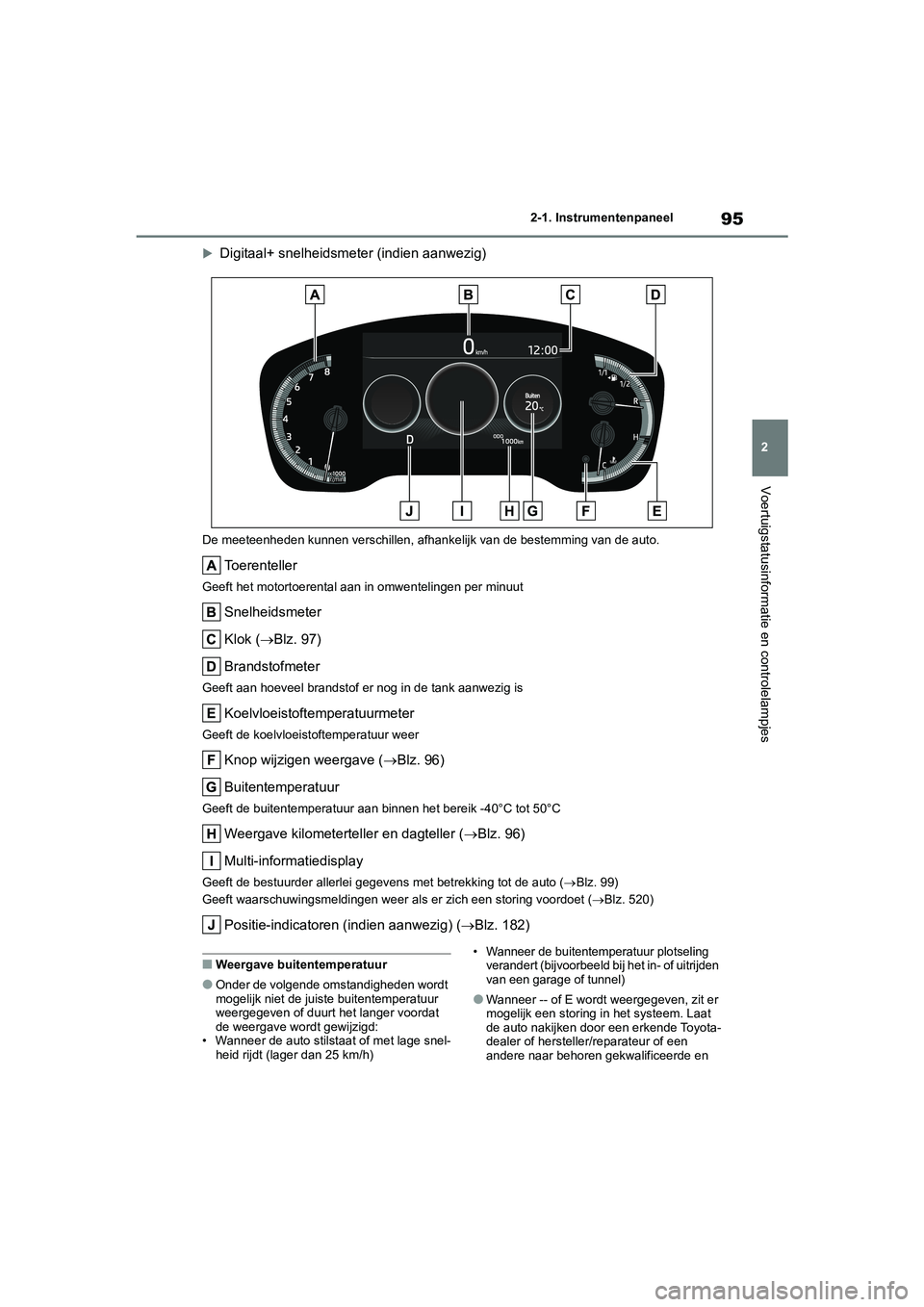

Digitaal+ snelheidsmeter (indien aanwezig)
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Klok (Blz. 97)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Knop wijzigen weergave (Blz. 96)
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Weergave kilometerteller en dagteller (Blz. 96)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de auto (Blz. 99)
Geeft waarschuwingsmeldingen weer als er zich een storing voordoet (Blz. 520)
Positie-indicatoren (indien aanwezig) (Blz. 182)
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd:
• Wanneer de auto stilstaat of met lage snel-
heid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling
verandert (bijvoorbeeld bij het in- of uitrijden
van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 95 Wednesday, October 20, 2021 10:58 AM

962-1. Instrumentenpaneel
uitgeruste deskundige.
■LCD-scherm
Blz. 100
■Persoonlijke voorkeursinstellingen
De meters en tellers kunnen worden aange-
past aan de persoonlijke voorkeur via op
het multi-informatiedisplay. (Blz. 104)■Wijzigen van de weergave
Druk op de knop voor het wijzigen van
de weergave tot het gewenste item
weergegeven wordt.
■Onderwerpen die worden weerge-
geven
Kilometerteller
Geeft de totale afstand weer die met de auto
gereden is.
Dagteller A/dagteller B
Geeft de afstand weer die met de auto gere-
den is sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhanke-
lijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.
Geef om een dagteller te resetten de
gewenste dagteller weer en houd vervolgens
de knop voor het wijzigen van de weergave
ingedrukt.
Dimmer dashboardverlichting
Geeft het display van de regelbare dash-
boardverlichting weer.
• De helderheid van de dashboardverlich-
ting kan apart worden ingesteld voor wel
en niet brandende achterlichten.
• Geef om de helderheid in te stellen het
display voor de regeling van de dimmer
dashboardverlichting weer en houd de
knop voor het wijzigen van de weergave
ingedrukt.
WAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het informatiedisplay trager reage-
ren en worden wijzigingen mogelijk met
enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met dodelijk of ernstig let-
sel tot gevolg.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Laat de naald van de toerenteller niet in
het rode gebied komen dat het maxi-
mumtoerental aangeeft.
●Als de naald van de koelvloeistoftempe-
ratuurmeter in het rode gebied (H) staat,
kan de motor oververhit zijn. Breng in
dat geval de auto zo snel mogelijk op
een veilige plaats tot stilstand en contro-
leer de motor nadat deze volledig is
afgekoeld. (Blz. 561)
Weergave kilometerteller en
dagteller
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 96 Wednesday, October 20, 2021 10:58 AM

97
2 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Afstand tot de motorolie moet worden
ververst
Geeft de afstand weer die nog met de auto
kan worden gereden tot de motorolie moet
worden ververst.
De afstand tot de motorolie moet worden
ververst kan ook worden weergegeven in de
volgende situaties:
• Wanneer het contact AAN wordt gezet.
• Als een waarschuwingsmelding ver-
schijnt dat de olie binnenkort moet worden
ververst.
• Resetten: Blz. 474
■De minuten instellen op “00”
1Druk op of om van het
multi-informatiedisplay te selecteren.
2Druk op of om “Clock : 00”
(klok : 00) te selecteren.
Druk op om de klok in te stellen op
het begin van het dichtstbijzijnde uur.
bijv.
1:00 - 1:29  1:00
1:30 - 1:59  2:00
■Wijzigen van de klok
1Druk op of om van het
multi-informatiedisplay te selecteren.
2Druk op of om “Clock : 00”
(klok : 00) te selecteren.
3Houd ingedrukt.4Druk op of om het item te
selecteren dat gewijzigd moet wor-
den.
5Druk op of om de instelling
te wijzigen.
De volgende functies kunnen worden
gewijzigd:
12-uurs/24-uurs weergave
Uur
Minuut
■Klok afstellen
De klokken van onderstaande onderde-
len kunnen worden ingesteld via het
scherm van het audiosysteem.
Multi-informatiedisplay
Scherm audiosysteem
■Instellen om de klok automatisch
te laten instellen door het GPS
1Druk op de toets MENU.
2Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4Selecteer “Clock” (Klok).
5Selecteer “Auto adjust by GPS”
(automatische instelling door GPS)
om dit in te schakelen.
Instellen van de klok
(auto's zonder navigatie-/
multimediasysteem)Instellen van de klok
(auto's met navigatie-/
multimediasysteem)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 97 Wednesday, October 20, 2021 10:58 AM

982-1. Instrumentenpaneel
■Handmatig instellen van de klok
1Druk op de toets MENU.
2Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4Selecteer “Clock” (Klok).
5Selecteer “Auto adjust by GPS”
(automatische instelling door GPS)
om dit uit te schakelen.
6Instellen van de weergegeven tijd.
Uur: Selecteer - of + bij “Hours”
(uren) om de uren in te stellen.
Minuten: Selecteer - of + bij “Minu-
tes” (minuten) om de minuten in te
stellen.
“:00”: Selecteer om de klok in te stel-
len op het begin van het dichtstbij-
zijnde uur.
bijv.
1:00 - 1:29  1:00
1:30 - 1:59  2:00
■De tijdzone instellen
1Druk op de toets MENU.
2Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4Selecteer “Clock” (Klok).
5Selecteer “Time zone” (tijdzone).
Selecteer de gewenste tijdzone.
■Instellen zomertijd
1Druk op de toets MENU.
2Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4Selecteer “Clock” (Klok).
5Selecteer “Daylight saving time”
(zomertijd) en vervolgens on/off
(aan/uit).
■Wijzigen van de klok tussen
12-uurs/24-uursnoteringweergave
1Druk op de toets MENU.
2Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3Selecteer “General” (algemeen) op
het scherm “Setup” (instellingen).
4Selecteer “Clock” (Klok).
5Selecteer “24-Hour time format”
(24-uursnotering) en vervolgens
on/off (aan/uit).
Als deze functie is uitgeschakeld, wordt de
klok weergegeven in de 12-uursnotering.
■Scherm klokinstellingen (auto's met
navigatie-/multimediasysteem)
Als “Clock : 00” (klok : 00) wordt weergege-
ven wanneer wordt geselecteerd op het
multi-informatiedisplay, is er mogelijk een sto-
ring aanwezig in het systeem. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 98 Wednesday, October 20, 2021 10:58 AM
