TOYOTA COROLLA HATCHBACK 2022 Kasutusjuhend (in Estonian)

4286-1. Kliimaseade
OFF-lüliti
Automaatrežiimi lüliti
XTüüp BVasaku külje temperatuuriregulaator
Parema külje temperatuuriregulaator
DUAL-lüliti
A/C-lüliti
S-FLOW režiimi lüliti
Õhuvoolu allika lüliti
Õhuvoo juhtimise lüliti
Ventilaatori kiiruse suurendamine
Ventilaatori kiiruse vähendamine
“FAST/ECO” lüliti
Tagaklaasi- ja peeglisoojendi lüliti
Esiklaasi soojenduse lüliti
OFF-lüliti
Automaatrežiimi lüliti
■Temperatuuri reguleerimine
Pöörake temperatuuriregulaatorit
kõrgema temperatuuri valimiseks
päripäeva ja madalama
temperatuuri valimiseks
vastupäeva.
Kui „A/C“ lülitile ei vajutata, puhub ventilatsiooniavadest
keskkonnatemperatuuril olevat või
soojendatud õhku.
■Ventilaatori kiiruse määramine
Lükake ventilaatori kiiruse
suurendamiseks ülespoole ja
vähendamiseks allapoole.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 428 Friday, November 26, 2021 6:36 AM

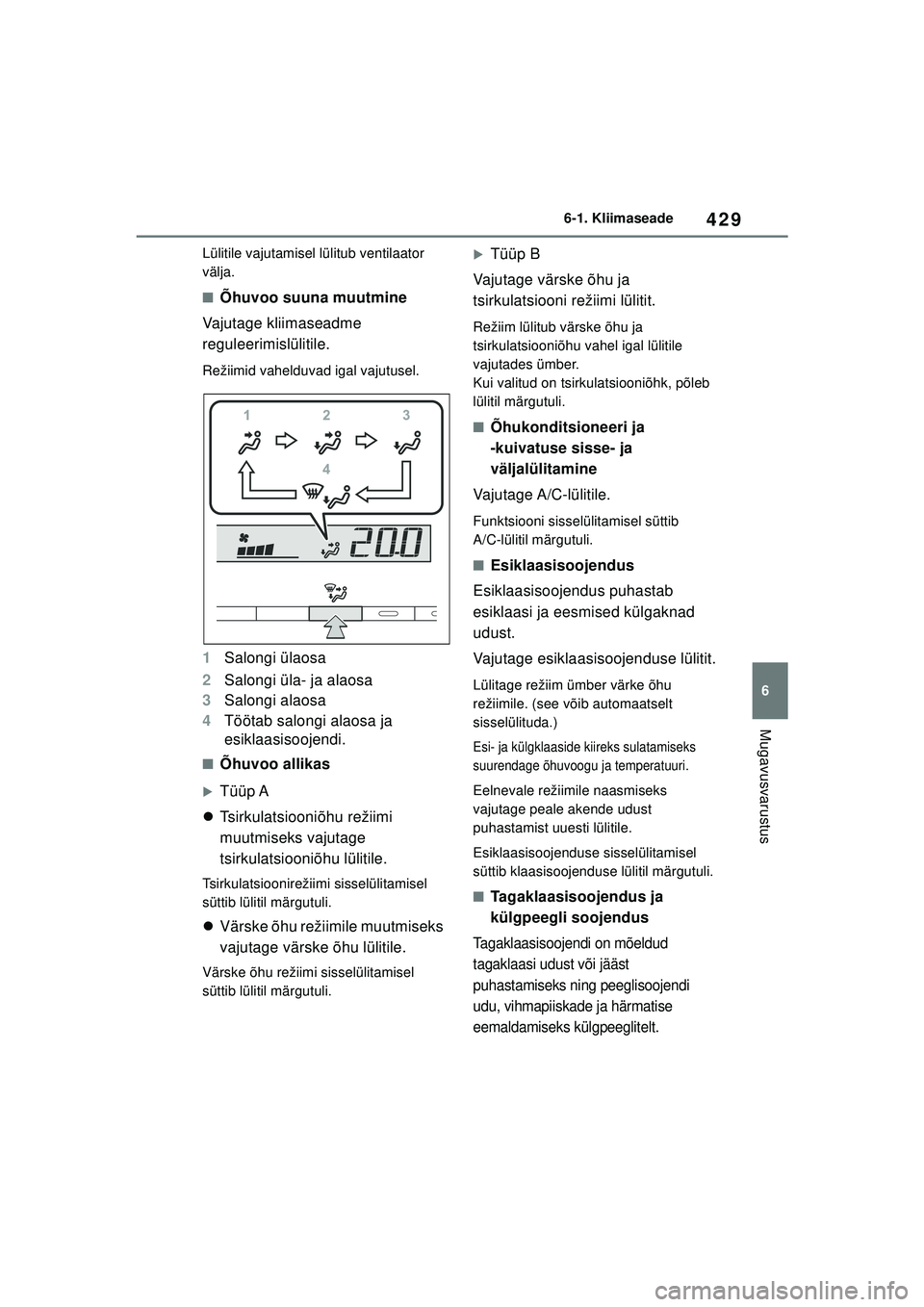

429
6
6-1. Kliimaseade
Mugavusvarustus
Lülitile vajutamisel lülitub ventilaator
välja.
■Õhuvoo suuna muutmine
Vajutage k liimaseadme
reguleerimislülitile.
Režiimid vahelduvad igal vajutusel.
1 Salongi ülaosa
2 Salongi üla- ja alaosa
3 Salongi alaosa
4 Töötab salongi alaosa ja
esiklaasisoojendi.
■Õhuvoo allikas
XTüüp A
 Tsirkulatsiooniõhu režiimi
muutmiseks vajutage
tsirkulatsiooniõhu lülitile.
Tsirkulatsioonirežiimi sisselülitamisel
süttib lülitil märgutuli.
Värske õhu režiimile muutmiseks
vajutage värske õhu lülitile.
Värske õhu režiimi sisselülitamisel
süttib lülitil märgutuli.
XTüüp B
Vajutage värske õhu ja
tsirkulatsiooni režiimi lülitit.
Režiim lülitub värske õhu ja
tsirkulatsiooniõhu vahel igal lülitile
vajutades ümber.
Kui valitud on tsirkulatsiooniõhk, põleb
lülitil märgutuli.
■Õhukonditsioneeri ja
-kuivatuse sisse- ja
väljalülitamine
Vajutage A/C-lülitile.
Funktsiooni sisselülitamisel süttib
A/C-lülitil märgutuli.
■Esiklaasisoojendus
Esiklaasisoojendus puhastab
esiklaasi ja eesmised külgaknad
udust.
Vajutage esiklaasisoojenduse lülitit.
Lülitage režiim ümber värke õhu
režiimile. (see võib automaatselt
sisselülituda.)
Esi- ja külgklaaside kiireks sulatamiseks
suurendage õhuvoogu ja temperatuuri.
Eelnevale režiimile naasmiseks
vajutage peale akende udust
puhastamist uuesti lülitile.
Esiklaasisoojenduse sisselülitamisel
süttib klaasisoojenduse lülitil märgutuli.
■Tagaklaasisoojendus ja
külgpeegli soojendus
Tagaklaasisoojendi on mõeldud
tagaklaasi udust või jääst
puhastamiseks ning peeglisoojendi
udu, vihmapiiskade ja härmatise
eemaldamiseks külgpeeglitelt.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 429 Friday, November 26, 2021 6:36 AM

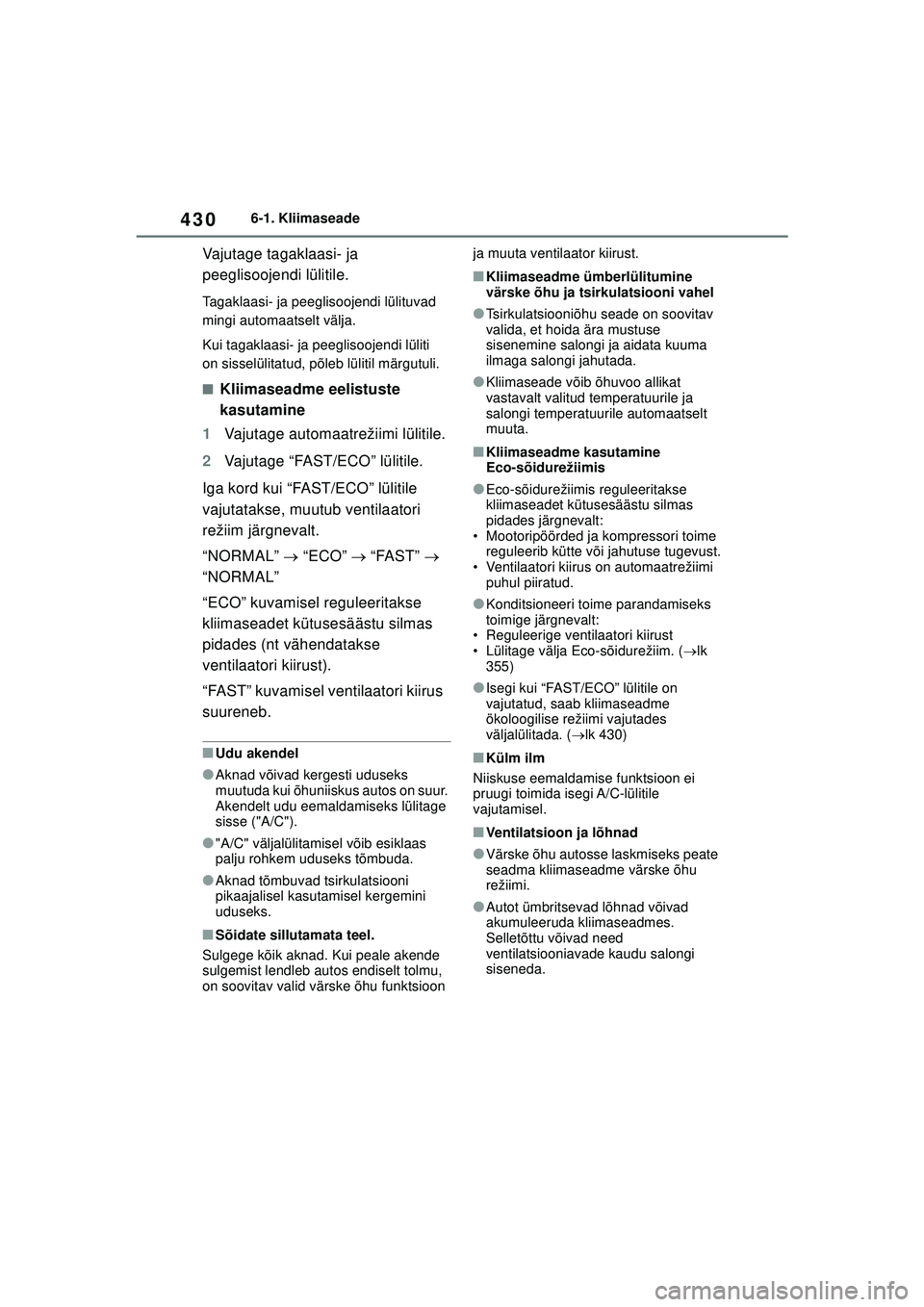

4306-1. Kliimaseade
Vajutage tagaklaasi- ja
peeglisoojendi lülitile.
Tagaklaasi- ja peeglisoojendi lülituvad
mingi automaatselt välja.
Kui tagaklaasi- ja peeglisoojendi lüliti
on sisselülitatud, põleb lülitil märgutuli.
■Kliimaseadme eelistuste
kasutamine
1 Vajutage automaatrežiimi lülitile.
2 Vajutage “FAST/ECO” lülitile.
Iga kord kui “FAST/ECO” lülitile
vajutatakse, muutub ventilaatori
režiim järgnevalt.
“NORMAL”  “ECO”  “FAST” 
“NORMAL”
“ECO” kuvamisel reguleeritakse
kliimaseadet kütusesäästu silmas
pidades (nt vähendatakse
ventilaatori kiirust).
“FAST” kuvamisel ventilaatori kiirus
suureneb.
■Udu akendel
●Aknad võivad kergesti uduseks
muutuda kui õhuniiskus autos on suur.
Akendelt udu eemaldamiseks lülitage
sisse ("A/C").
●"A/C" väljalülitamisel võib esiklaas
palju rohkem uduseks tõmbuda.
●Aknad tõmbuvad tsirkulatsiooni
pikaajalisel kasutamisel kergemini
uduseks.
■Sõidate sillutamata teel.
Sulgege kõik aknad. Kui peale akende
sulgemist lendleb autos endiselt tolmu,
on soovitav valid värske õhu funktsioon ja muuta ventilaator kiirust.
■Kliimaseadme ümberlülitumine
värske õhu ja tsirkulatsiooni vahel
●Tsirkulatsiooniõhu seade on soovitav
valida, et hoida ära mustuse
sisenemine salongi ja aidata kuuma
ilmaga salongi jahutada.
●Kliimaseade võib õhuvoo allikat
vastavalt valitud temperatuurile ja
salongi temperatuurile automaatselt
muuta.
■Kliimaseadme kasutamine
Eco-sõidurežiimis
●Eco-sõidurežiimis reguleeritakse
kliimaseadet kütusesäästu silmas
pidades järgnevalt:
• Mootoripöörded ja kompressori toime reguleerib kütte või jahutuse tugevust.
• Ventilaatori kiirus on automaatrežiimi puhul piiratud.
●Konditsioneeri toime parandamiseks
toimige järgnevalt:
• Reguleerige ventilaatori kiirust
• Lülitage välja Eco-sõidurežiim. ( lk
355)
●Isegi kui “FAST/ECO” lülitile on
vajutatud, saab kliimaseadme
ökoloogilise režiimi vajutades
väljalülitada. ( lk 430)
■Külm ilm
Niiskuse eemaldamise funktsioon ei
pruugi toimida isegi A/C-lülitile
vajutamisel.
■Ventilatsioon ja lõhnad
●Värske õhu autosse laskmiseks peate
seadma kliimaseadme värske õhu
režiimi.
●Autot ümbritsevad lõhnad võivad
akumuleeruda kliimaseadmes.
Selletõttu võivad need
ventilatsiooniavade kaudu salongi
siseneda.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 430 Friday, November 26, 2021 6:36 AM

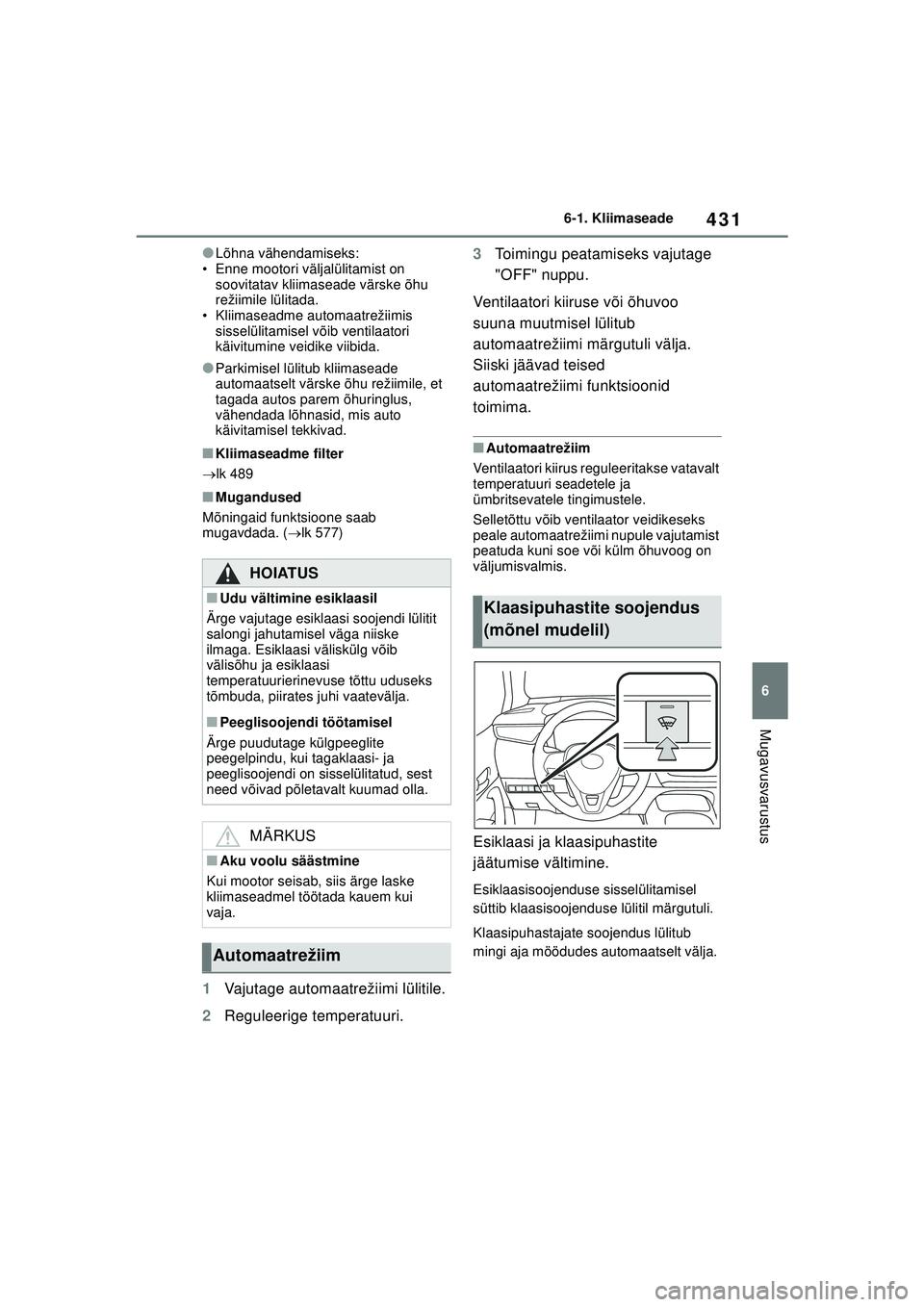

431
6
6-1. Kliimaseade
Mugavusvarustus
●Lõhna vähendamiseks:
• Enne mootori väljalülitamist on soovitatav kliimaseade värske õhu
režiimile lülitada.
• Kliimaseadme automaatrežiimis sisselülitamisel võib ventilaatori
käivitumine veidike viibida.
●Parkimisel lülitub kliimaseade
automaatselt värske õhu režiimile, et
tagada autos parem õhuringlus,
vähendada lõhnasid, mis auto
käivitamisel tekkivad.
■Kliimaseadme filter
 lk 489
■Mugandused
Mõningaid funktsioone saab
mugavdada. ( lk 577)
1 Vajutage automaatrežiimi lülitile.
2 Reguleerige temperatuuri. 3
Toimingu peatamiseks vajutage
"OFF" nuppu.
Ventilaatori kiiruse või õhuvoo
suuna muutmisel lülitub
automaatrežiimi märgutuli välja.
Siiski jäävad teised
automaatrežiimi funktsioonid
toimima.
■Automaatrežiim
Ventilaatori kiirus reguleeritakse vatavalt
temperatuuri seadetele ja
ümbritsevatele tingimustele.
Selletõttu võib ventilaator veidikeseks
peale automaatrežiimi nupule vajutamist
peatuda kuni soe või külm õhuvoog on
väljumisvalmis.
Esiklaasi ja klaasipuhastite
jäätumise vältimine.
Esiklaasisoojenduse sisselülitamisel
süttib klaasisoojenduse lülitil märgutuli.
Klaasipuhastajate soojendus lülitub
mingi aja möödudes automaatselt välja.
HOIATUS
■Udu vältimine esiklaasil
Ärge vajutage esiklaasi soojendi lülitit
salongi jahutamisel väga niiske
ilmaga. Esiklaasi väliskülg võib
välisõhu ja esiklaasi
temperatuurierinevuse tõttu uduseks
tõmbuda, piirates juhi vaatevälja.
■Peeglisoojendi töötamisel
Ärge puudutage külgpeeglite
peegelpindu, kui tagaklaasi- ja
peeglisoojendi on sisselülitatud, sest
need võivad põletavalt kuumad olla.
MÄRKUS
■Aku voolu säästmine
Kui mootor seisab, siis ärge laske
kliimaseadmel töötada kauem kui
vaja.
Automaatrežiim
Klaasipuhastite soojendus
(mõnel mudelil)
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 431 Friday, November 26, 2021 6:36 AM

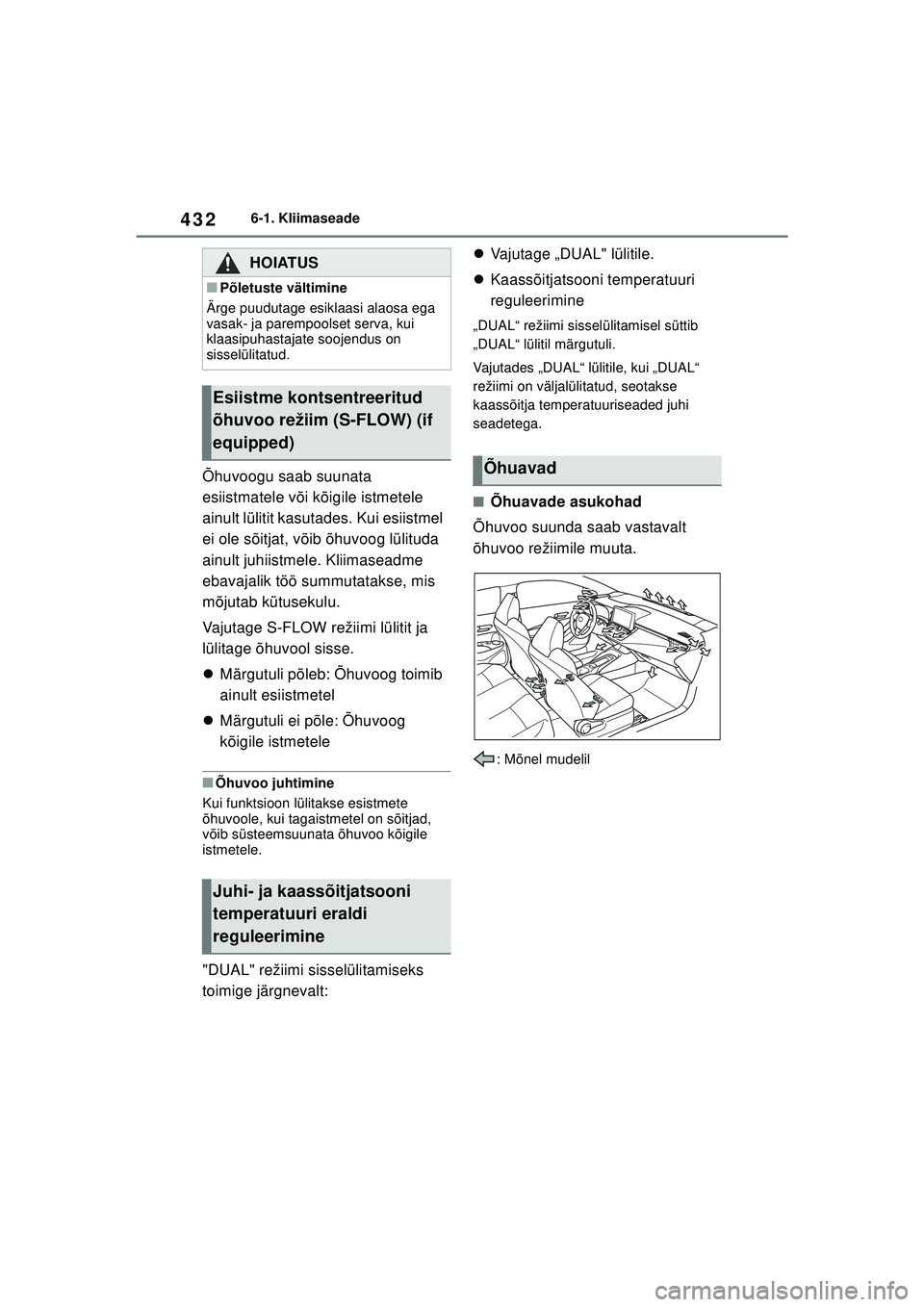

4326-1. Kliimaseade
Õhuvoogu saab suunata
esiistmatele või kõigile istmetele
ainult lülitit kasutades. Kui esiistmel
ei ole sõitjat, võib õhuvoog lülituda
ainult juhiistmele. Kliimaseadme
ebavajalik töö summutatakse, mis
mõjutab kütusekulu.
Vajutage S-FLOW režiimi lülitit ja
lülitage õhuvool sisse.
Märgutuli põleb: Õhuvoog toimib
ainult esiistmetel
 Märgutuli ei põle: Õhuvoog
kõigile istmetele
■Õhuvoo juhtimine
Kui funktsioon lülitakse esistmete
õhuvoole, kui tagaistmetel on sõitjad,
võib süsteemsuunata õhuvoo kõigile
istmetele.
"DUAL" režiimi sisselülitamiseks
toimige järgnevalt: 
Vajutage „DUAL" lülitile.
 Kaassõitjatsooni temperatuuri
reguleerimine
„DUAL“ režiimi sisselülitamisel süttib
„DUAL“ lülitil märgutuli.
Vajutades „DUAL“ lülitile, kui „DUAL“
režiimi on väljalülitatud, seotakse
kaassõitja temperatuuriseaded juhi
seadetega.
■Õhuavade asukohad
Õhuvoo suunda saab vastavalt
õhuvoo režiimile muuta.
: Mõnel mudelil
HOIATUS
■Põletuste vältimine
Ärge puudutage esiklaasi alaosa ega
vasak- ja parempoolset serva, kui
klaasipuhastajate soojendus on
sisselülitatud.
Esiistme kontsentreeritud
õhuvoo režiim (S-FLOW) (if
equipped)
Juhi- ja kaassõitjatsooni
temperatuuri eraldi
reguleerimine
Õhuavad
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 432 Friday, November 26, 2021 6:36 AM

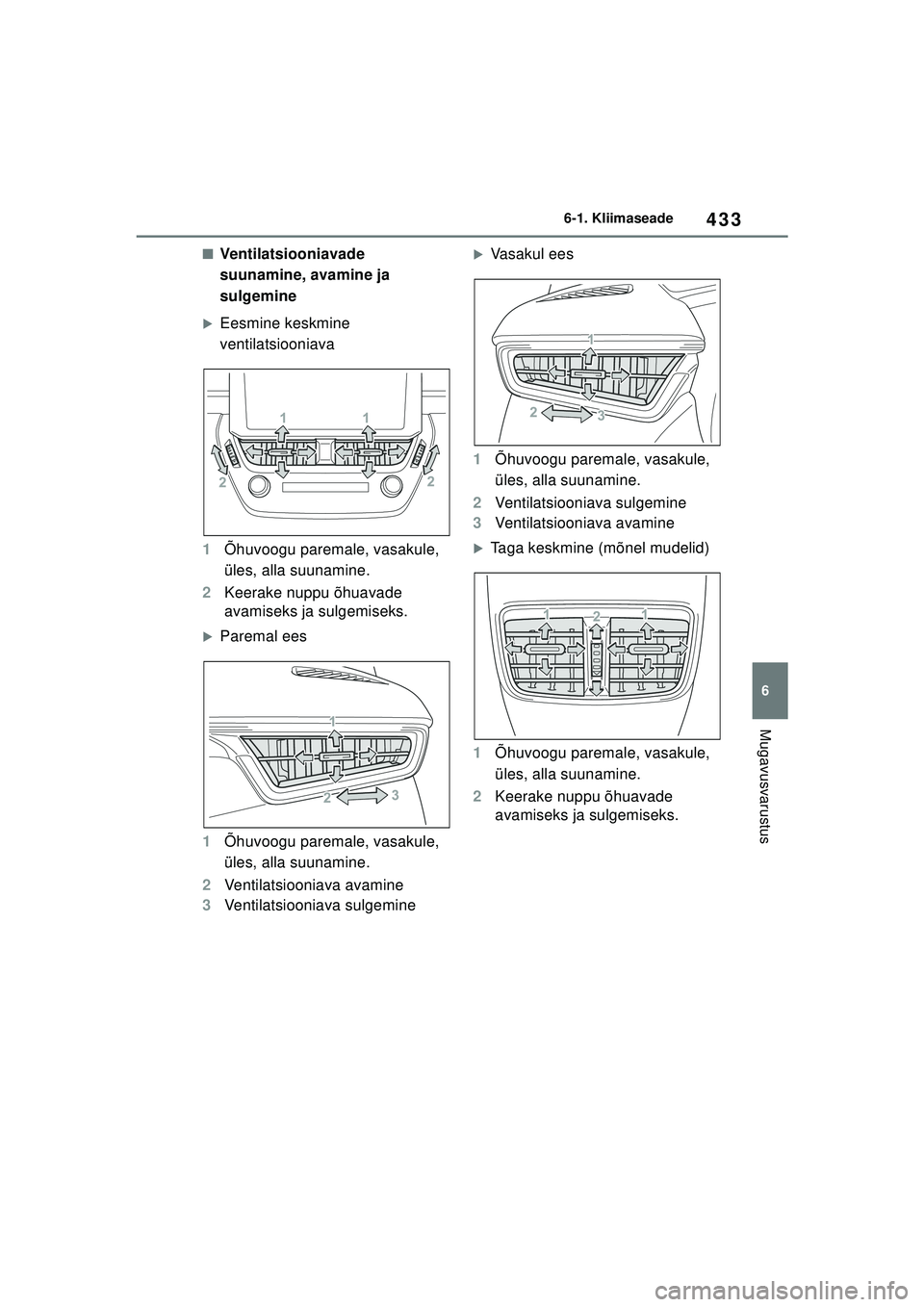

433
6
6-1. Kliimaseade
Mugavusvarustus
■Ventilatsiooniavade
suunamine, avamine ja
sulgemine
XEesmine keskmine
ventilatsiooniava
1 Õhuvoogu paremale, vasakule,
üles, alla suunamine.
2 Keerake nuppu õhuavade
avamiseks ja sulgemiseks.
XParemal ees
1 Õhuvoogu paremale, vasakule,
üles, alla suunamine.
2 Ventilatsiooniava avamine
3 Ventilatsiooniava sulgemine
XVasakul ees
1 Õhuvoogu paremale, vasakule,
üles, alla suunamine.
2 Ventilatsiooniava sulgemine
3 Ventilatsiooniava avamine
XTaga keskmine (mõnel mudelid)
1 Õhuvoogu paremale, vasakule,
üles, alla suunamine.
2 Keerake nuppu õhuavade
avamiseks ja sulgemiseks.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 433 Friday, November 26, 2021 6:36 AM

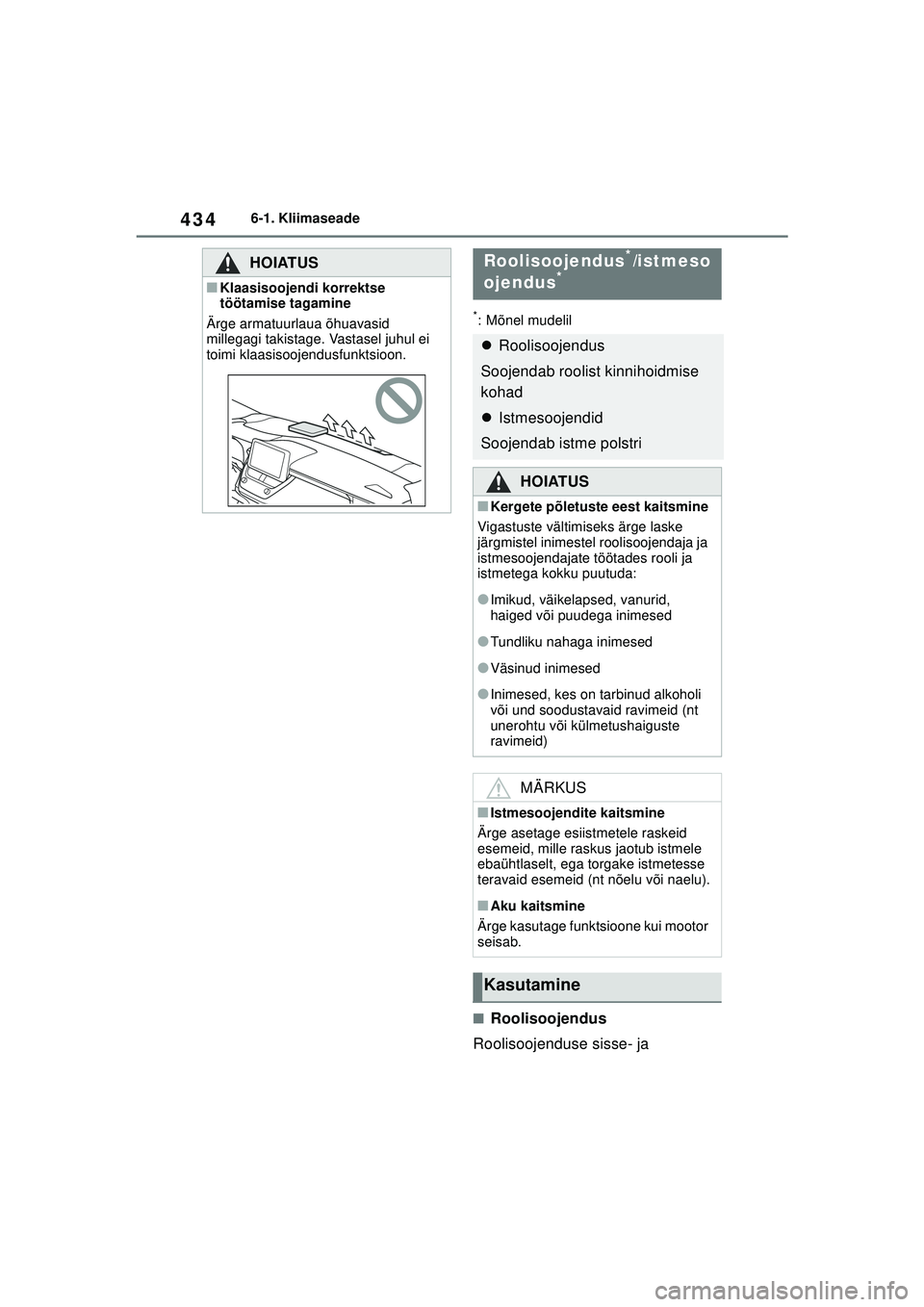

4346-1. Kliimaseade
*: Mõnel mudelil
■Roolisoojendus
Roolisoojenduse sisse- ja
HOIATUS
■Klaasisoojendi korrektse
töötamise tagamine
Ärge armatuurlaua õhuavasid
millegagi takistage. Vastasel juhul ei
toimi klaasisoojendusfunktsioon.
Roolisoojendus*/istmeso
ojendus*
 Roolisoojendus
Soojendab roolist kinnihoidmise
kohad
 Istmesoojendid
Soojendab istme polstri
HOIATUS
■Kergete põletuste eest kaitsmine
Vigastuste vältimiseks ärge laske
järgmistel inimestel roolisoojendaja ja
istmesoojendajate töötades rooli ja
istmetega kokku puutuda:
●Imikud, väikelapsed, vanurid,
haiged või puudega inimesed
●Tundliku nahaga inimesed
●Väsinud inimesed
●Inimesed, kes on tarbinud alkoholi
või und soodustavaid ravimeid (nt
unerohtu või külmetushaiguste
ravimeid)
MÄRKUS
■Istmesoojendite kaitsmine
Ärge asetage esiistmetele raskeid
esemeid, mille raskus jaotub istmele
ebaühtlaselt, ega torgake istmetesse
teravaid esemeid (nt nõelu või naelu).
■Aku kaitsmine
Ärge kasutage funktsioone kui mootor
seisab.
Kasutamine
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 434 Friday, November 26, 2021 6:36 AM

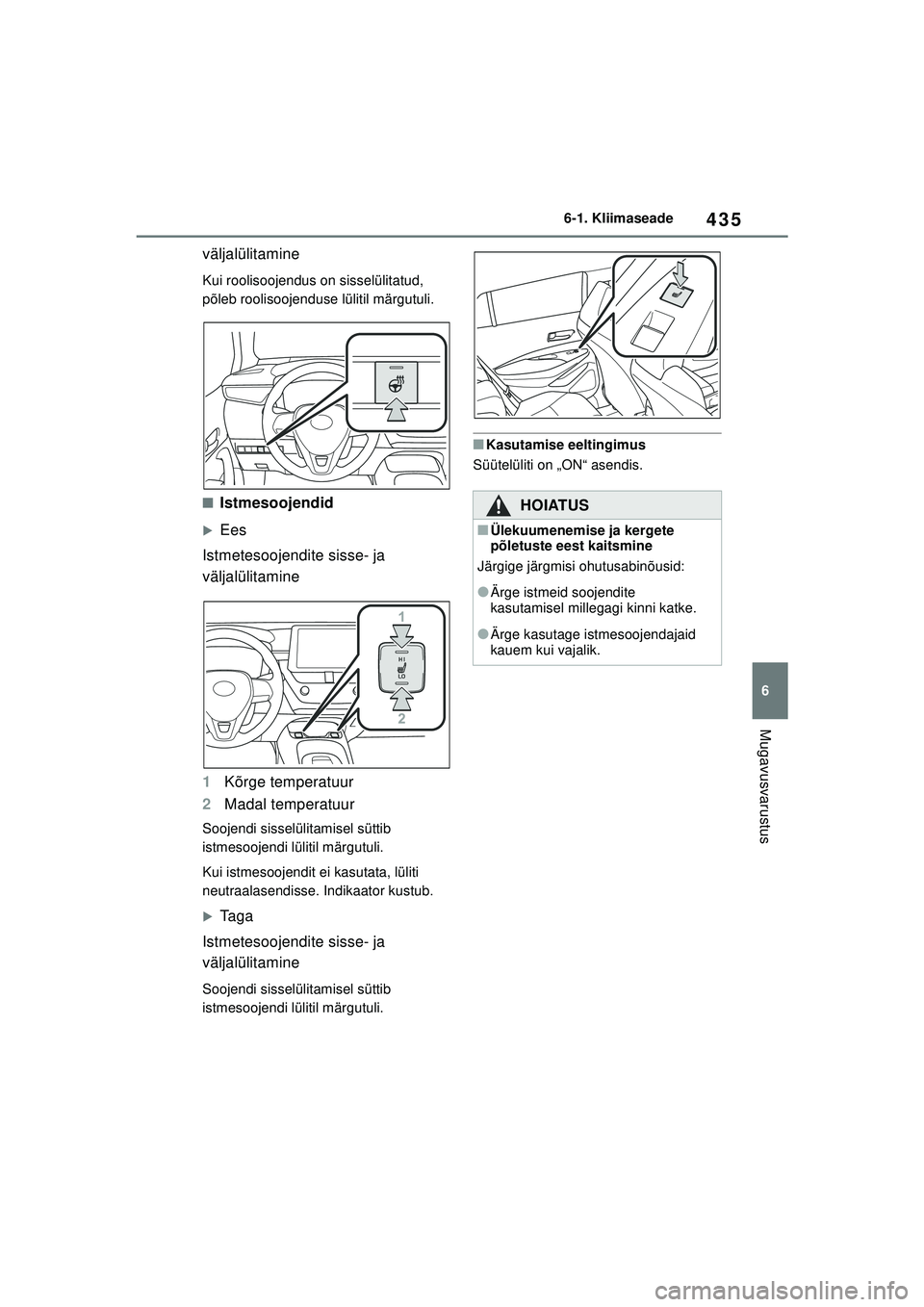

435
6
6-1. Kliimaseade
Mugavusvarustus
väljalülitamine
Kui roolisoojendus on sisselülitatud,
põleb roolisoojenduse lülitil märgutuli.
■Istmesoojendid
XEes
Istmetesoojendite sisse- ja
väljalülitamine
1 Kõrge temperatuur
2 Madal temperatuur
Soojendi sisselülitamisel süttib
istmesoojendi lülitil märgutuli.
Kui istmesoojendit ei kasutata, lüliti
neutraalasendisse. Indikaator kustub.
XTaga
Istmetesoojendite sisse- ja
väljalülitamine
Soojendi sisselülitamisel süttib
istmesoojendi lülitil märgutuli.
■Kasutamise eeltingimus
Süütelüliti on „ON“ asendis.
HOIATUS
■Ülekuumenemise ja kergete
põletuste eest kaitsmine
Järgige järgmisi ohutusabinõusid:
●Ärge istmeid soojendite
kasutamisel millegagi kinni katke.
●Ärge kasutage istmesoojendajaid
kauem kui vajalik.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 435 Friday, November 26, 2021 6:36 AM

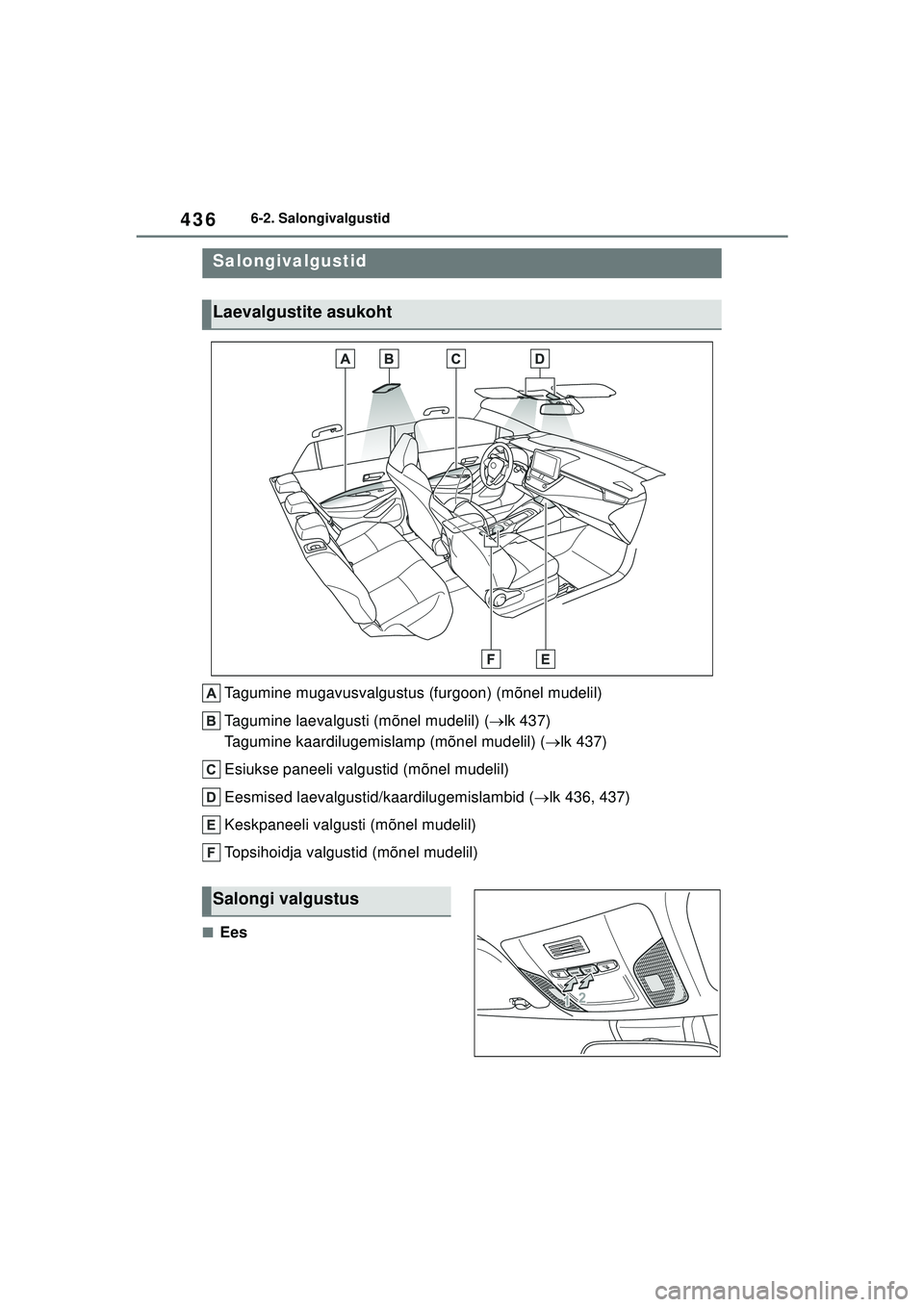

4366-2. Salongivalgustid
6 -2 .S al ongiv a lgus tid
Tagumine mugavusvalgustus (furgoon) (mõnel mudelil)
Tagumine laevalgusti (mõnel mudelil) (lk 437)
Tagumine kaardilugemislamp (mõnel mudelil) ( lk 437)
Esiukse paneeli valgustid (mõnel mudelil)
Eesmised laevalgustid/kaardilugemislambid ( lk 436, 437)
Keskpaneeli valgusti (mõnel mudelil)
Topsihoidja valgustid (mõnel mudelil)
■Ees
Salongivalgustid
Laevalgustite asukoht
Salongi valgustus
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 436 Friday, November 26, 2021 6:36 AM

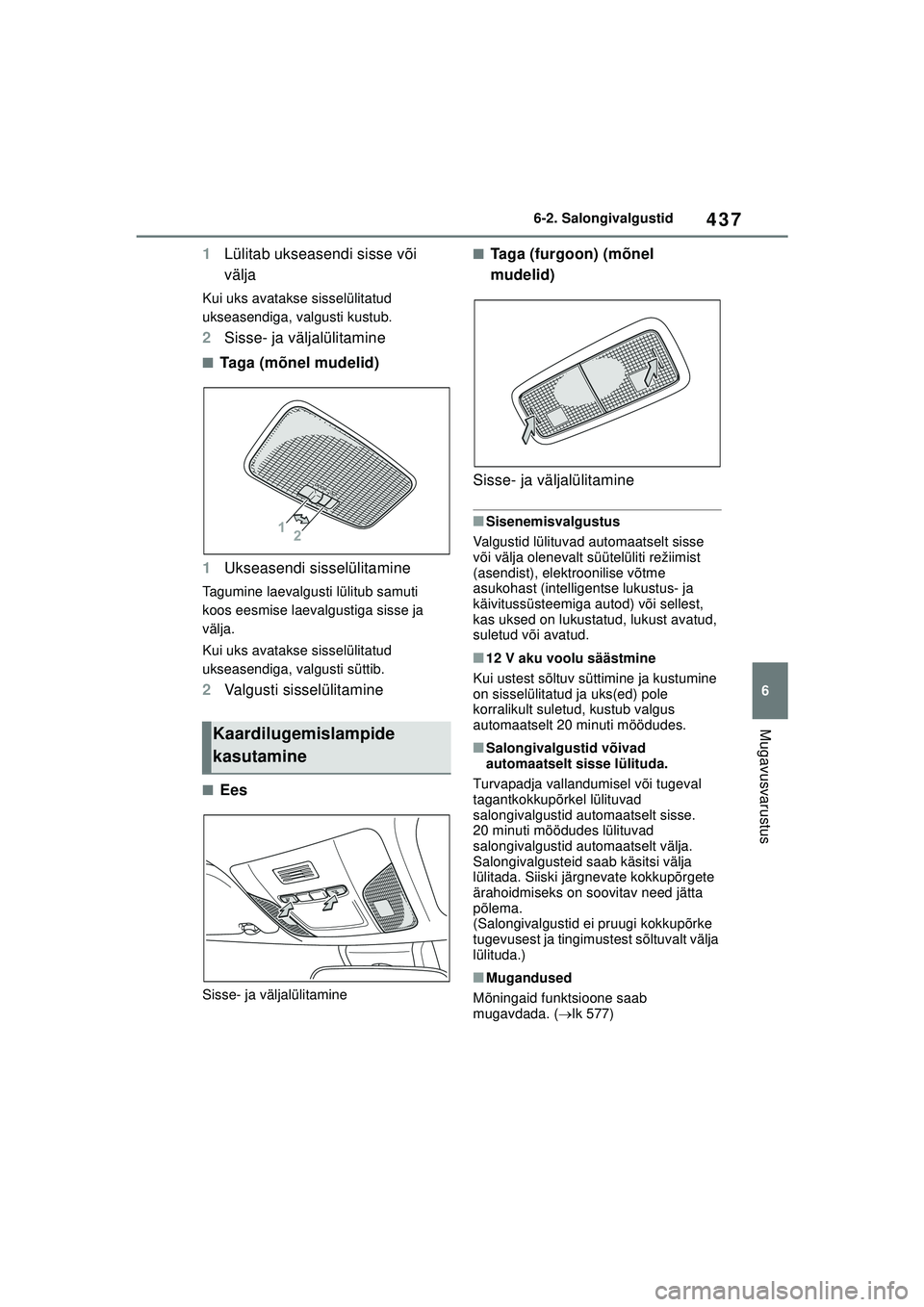

437
6
6-2. Salongivalgustid
Mugavusvarustus
1
Lülitab ukseasendi sisse või
välja
Kui uks avatakse sisselülitatud
ukseasendiga, valgusti kustub.
2Sisse- ja väljalülitamine
■Taga (mõnel mudelid)
1 Ukseasendi sisselülitamine
Tagumine laevalgusti lülitub samuti
koos eesmise laevalgustiga sisse ja
välja.
Kui uks avatakse sisselülitatud
ukseasendiga, valgusti süttib.
2Valgusti sisselülitamine
■Ees
Sisse- ja väljalülitamine
■Taga (furgoon) (mõnel
mudelid)
Sisse- ja väljalülitamine
■Sisenemisvalgustus
Valgustid lülituvad automaatselt sisse
või välja olenevalt süütelüliti režiimist
(asendist), elektroonilise võtme
asukohast (intelligentse lukustus- ja
käivitussüsteemiga autod) või sellest,
kas uksed on lukustatud, lukust avatud,
suletud või avatud.
■12 V aku voolu säästmine
Kui ustest sõltuv süttimine ja kustumine
on sisselülitatud ja uks(ed) pole
korralikult suletud, kustub valgus
automaatselt 20 minuti möödudes.
■Salongivalgustid võivad
automaatselt sisse lülituda.
Turvapadja vallandumisel või tugeval
tagantkokkupõrkel lülituvad
salongivalgustid automaatselt sisse.
20 minuti möödudes lülituvad
salongivalgustid automaatselt välja.
Salongivalgusteid saab käsitsi välja
lülitada. Siiski järgnevate kokkupõrgete
ärahoidmiseks on soovitav need jätta
põlema.
(Salongivalgustid ei pruugi kokkupõrke
tugevusest ja tingimustest sõltuvalt välja
lülituda.)
■Mugandused
Mõningaid funktsioone saab
mugavdada. ( lk 577)
Kaardilugemislampide
kasutamine
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 437 Friday, November 26, 2021 6:36 AM
