TOYOTA COROLLA HATCHBACK 2022 Manual de utilização (in Portuguese)

249
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
*: Se equipado
Mostrador dos medidores
Mostrador de informações múltiplas
Velocidade definidaIndicadores
Interruptores de funcionamento
Interruptor da distância entre
veículos
Interruptor “+RES”
Interruptor principal de controlo
da velocidade de cruzeiro
Interruptor de cancelamento
Interruptor “-SET”
Controlo dinâmico da
velocidade de cruzeiro
com radar em toda a
gama de velocidades
*
No modo de controlo da distância
entre veículos, o veículo acelera,
desacelera e para automatica-
mente, para estar de acordo com
as mudanças de velocidade do
veículo que circula à sua frente,
mesmo que não esteja a pressio-
nar o pedal do acelerador. No
modo de controlo da velocidade
constante, o veículo circula a uma
velocidade fixa.
Utilize o controlo dinâmico da
velocidade de cruzeiro com
radar em toda a gama de velo-
cidades em vias rápidas e em
autoestradas
Modo de controlo da distância
entre veículos (P.252)
Modo de controlo da veloci-
dade constante (P.256)
Componentes do sistema
AV I S O
Antes de utilizar o controlo dinâ-
mico da velocidade de cruzeiro
com radar em toda a gama de
velocidades
O condutor é o único responsável
por uma condução segura. Não
dependa apenas do sistema e con-
duza com segurança, prestando
sempre atenção à área circundante.
O controlo dinâmico da velocidade
de cruzeiro com radar em toda a
gama de velocidades presta assis-
tência à condução para que o con-
dutor não tenha tanto trabalho. No
entanto, existem limitações à assis-
tência prestada.
Leia atentamente as seguintes condi-
ções. Não confie em demasia neste sis-
tema e conduza sempre com cuidado.
• Quando o sensor não conseguir
detetar corretamente o veículo que
circula à sua frente
P.259

250
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
AV I S O
• Condições nas quais o modo de
controlo da distância entre veícu-
los pode não funcionar corretamen-
te:
P. 2 5 9
Defina a velocidade apropriada de
acordo com o limite de velocidade,
fluxo de trânsito, condições da es-
trada, condições meteorológicas,
etc. O condutor é responsável por
verificar a velocidade definida.
Mesmo que o sistema esteja a fun-
cionar normalmente, o estado do
veículo que circula à sua frente de-
tetado pelo sistema pode diferir do
estado observado pelo condutor.
Sendo assim, o condutor deve es-
tar sempre alerta, avaliar o perigo
de cada situação e conduzir com
segurança. Confiar exclusivamen-
te neste sistema ou assumir que o
sistema garante segurança absolu-
ta durante a condução pode levar a
um acidente, resultando em morte
ou ferimentos graves.
Desligue o controlo dinâmico da ve-
locidade de cruzeiro com radar em
toda a gama de velocidades utili-
zando o interruptor principal do
controlo da velocidade de cruzeiro
quando este não estiver a ser utili-
zado.
Cuidados com os sistemas de
assistência à condução
Cumpra com as seguintes precau-
ções, uma vez que existem limitações
à assistência prestada pelo sistema.
O não cumprimento das mesmas
pode provocar um acidente, resultan-
do em morte ou ferimentos graves.
Ajudar o condutor a medir a distân-
cia entre veículos
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades destina-se apenas a
ajudar o condutor a determinar a dis-
tância entre o seu veículo e o veículo
que circula à sua frente. Não se trata
de um mecanismo que permita uma
condução negligente ou desatenta,
nem tão pouco é um sistema que
possa ajudar o condutor em condi-
ções de fraca visibilidade.
O condutor continua a ter de prestar
muita atenção à área que circunda o
veículo.
Ajudar o condutor a determinar a
distância adequada entre veículos
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades determina se a distân-
cia entre o seu veículo e o veículo
que circula à sua frente está dentro
dos limites definidos. Este sistema
não faz qualquer outro tipo de avalia-
ção. Sendo assim, é absolutamente
necessário que o condutor permane-
ça atento e determine se existe ou
não a possibilidade de perigo em
qualquer situação.
Ajudar o condutor a manobrar o
veículo
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades não previne nem evita
uma colisão com os veículos que cir-
culam à sua frente.
Sendo assim, se houver qualquer tipo
de perigo, o condutor deve assumir
imediatamente o controlo direto do
veículo e agir em conformidade, a fim
de garantir a segurança de todos os
envolvidos.

251
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
AV I S O
Situações inadequadas à utiliza-
ção do controlo dinâmico da velo-
cidade de cruzeiro com radar em
toda a gama de velocidades
Não utilize o controlo dinâmico da velo-
cidade de cruzeiro com radar em toda a
gama de velocidades em nenhuma das
situações que se seguem.
Se o fizer poderá perder o controlo do
veículo e provocar um acidente, resul-
tando em morte ou ferimentos graves.
Em estradas com peões, ciclistas, etc.
Em trânsito intenso
Em estradas com curvas apertadas
Em estradas sinuosas
Em estradas escorregadias, cober-
tas por chuva, gelo ou neve
Em descidas acentuadas ou onde
existam alterações súbitas do grau
de inclinação.
Quando fizer uma descida acentua-
da, a velocidade do veículo pode ex-
ceder a velocidade definida.
À entrada de autoestrada e vias rápidas
Quando as condições meteorológi-
cas forem suficientemente más
para impedir o correto funciona-
mento dos sensores (nevoeiro, ne-
ve, tempestade de areia, chuva in-
tensa, etc.)
Quando houver chuva, neve, etc.
na superfície frontal do radar ou da
câmara da frente
Em condições de trânsito que re-
queiram acelerações e desacelera-
ções frequentes e repetidas
Quando o seu veículo rebocar um
atrelado ou durante um reboque de
emergência
Quando o sinal sonoro de aviso de
aproximação for emitido frequente-
mente.

252
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Este modo utiliza um radar para detetar a presença de veículos a, cerca
de, 100 m à sua frente e determinar a distância atual entre os mesmos.
Este modo atua de forma a manter uma distância adequada face ao veí-
culo que circula à sua frente. A distância entre veículos pretendida também
pode ser definida utilizando o interruptor da distância entre veículos.
A distância entre veículos poderá diminuir em descidas.
Exemplo de velocidade de cruzeiro constante
Quando não existem veículos a circular à sua frente.
O veículo circula à velocidade definida pelo condutor.
Exemplo de velocidade de cruzeiro numa desaceleração e condução
em modo “perseguição”
Quando surge um veículo a circular à sua frente a uma velocidade infe-
rior à velocidade definida.
Quando for detetado um veículo a circular à sua frente, o sistema automaticamente
desacelera o veículo. Quando for necessário reduzir bastante a velocidade, o siste-
ma aplica os travões (as luzes de stop acendem). O sistema responde às altera-
ções de velocidade do veículo que circula à sua frente, a fim de manter a distância
entre veículos definida pelo condutor. Quando o sistema não conseguir desacelerar
o suficiente para evitar que o seu veículo se aproxime do veículo que circula à sua
frente, soa um aviso de aproximação.
Quando o veículo que circula à sua frente parar, o seu veículo também para (o veí-
culo é parado pelo sistema de controlo). Depois do veículo que circula à sua frente
iniciar a marcha, se pressionar o interruptor “+RES” ou se pressionar o pedal do
acelerador (função de arranque), retoma o controlo da velocidade de cruzeiro em
modo “perseguição”. Se não executar a operação de arranque, o sistema de con-
trolo mantém o veículo parado.
Quando acionar a alavanca de mudança de direção e o seu veículo se mover para
Condução no modo de controlo da distância entre veículos

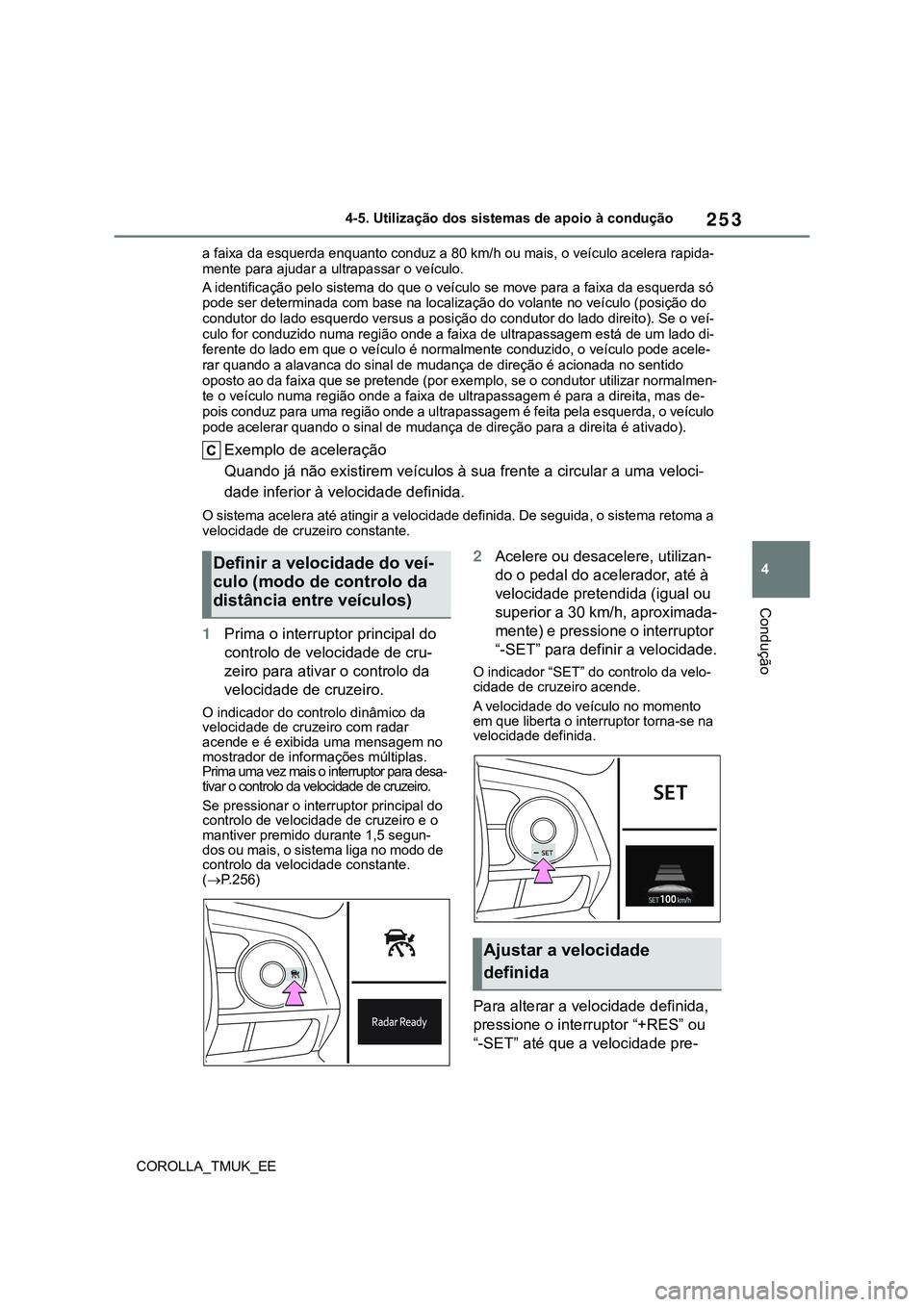

253
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
a faixa da esquerda enquanto conduz a 80 km/h ou mais, o veículo acelera rapida-
mente para ajudar a ultrapassar o veículo.
A identificação pelo sistema do que o veículo se move para a faixa da esquerda só
pode ser determinada com base na localização do volante no veículo (posição do
condutor do lado esquerdo versus a posição do condutor do lado direito). Se o veí-
culo for conduzido numa região onde a faixa de ultrapassagem está de um lado di-
ferente do lado em que o veículo é normalmente conduzido, o veículo pode acele-
rar quando a alavanca do sinal de mudança de direção é acionada no sentido
oposto ao da faixa que se pretende (por exemplo, se o condutor utilizar normalmen-
te o veículo numa região onde a faixa de ultrapassagem é para a direita, mas de-
pois conduz para uma região onde a ultrapassagem é feita pela esquerda, o veículo
pode acelerar quando o sinal de mudança de direção para a direita é ativado).
Exemplo de aceleração
Quando já não existirem veículos à sua frente a circular a uma veloci-
dade inferior à velocidade definida.
O sistema acelera até atingir a velocidade definida. De seguida, o sistema retoma a
velocidade de cruzeiro constante.
1Prima o interruptor principal do
controlo de velocidade de cru-
zeiro para ativar o controlo da
velocidade de cruzeiro.
O indicador do controlo dinâmico da
velocidade de cruzeiro com radar
acende e é exibida uma mensagem no
mostrador de informações múltiplas.
Prima uma vez mais o interruptor para desa-
tivar o controlo da velocidade de cruzeiro.
Se pressionar o interruptor principal do
controlo de velocidade de cruzeiro e o
mantiver premido durante 1,5 segun-
dos ou mais, o sistema liga no modo de
controlo da velocidade constante.
(P.256)
2Acelere ou desacelere, utilizan-
do o pedal do acelerador, até à
velocidade pretendida (igual ou
superior a 30 km/h, aproximada-
mente) e pressione o interruptor
“-SET” para definir a velocidade.
O indicador “SET” do controlo da velo-
cidade de cruzeiro acende.
A velocidade do veículo no momento
em que liberta o interruptor torna-se na
velocidade definida.
Para alterar a velocidade definida,
pressione o interruptor “+RES” ou
“-SET” até que a velocidade pre-
Definir a velocidade do veí-
culo (modo de controlo da
distância entre veículos)
Ajustar a velocidade
definida

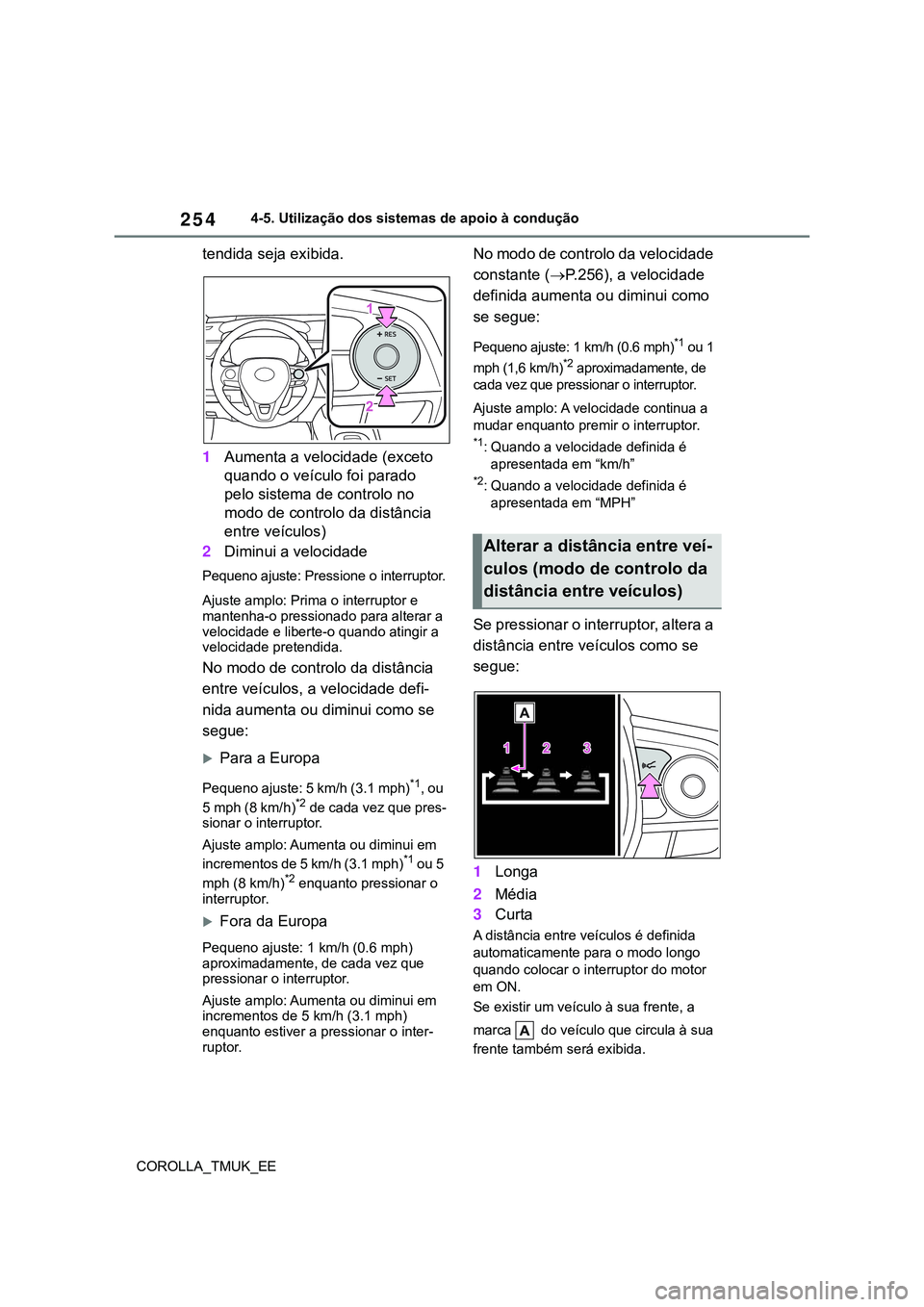

254
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
tendida seja exibida.
1Aumenta a velocidade (exceto
quando o veículo foi parado
pelo sistema de controlo no
modo de controlo da distância
entre veículos)
2Diminui a velocidade
Pequeno ajuste: Pressione o interruptor.
Ajuste amplo: Prima o interruptor e
mantenha-o pressionado para alterar a
velocidade e liberte-o quando atingir a
velocidade pretendida.
No modo de controlo da distância
entre veículos, a velocidade defi-
nida aumenta ou diminui como se
segue:
Para a Europa
Pequeno ajuste: 5 km/h (3.1 mph)*1, ou
5 mph (8 km/h)*2 de cada vez que pres-
sionar o interruptor.
Ajuste amplo: Aumenta ou diminui em
incrementos de 5 km/h (3.1 mph)
*1 ou 5
mph (8 km/h)*2 enquanto pressionar o
interruptor.
Fora da Europa
Pequeno ajuste: 1 km/h (0.6 mph)
aproximadamente, de cada vez que
pressionar o interruptor.
Ajuste amplo: Aumenta ou diminui em
incrementos de 5 km/h (3.1 mph)
enquanto estiver a pressionar o inter-
ruptor.
No modo de controlo da velocidade
constante (P.256), a velocidade
definida aumenta ou diminui como
se segue:
Pequeno ajuste: 1 km/h (0.6 mph)*1 ou 1
mph (1,6 km/h)*2 aproximadamente, de
cada vez que pressionar o interruptor.
Ajuste amplo: A velocidade continua a
mudar enquanto premir o interruptor.
*1: Quando a velocidade definida é
apresentada em “km/h”
*2: Quando a velocidade definida é
apresentada em “MPH”
Se pressionar o interruptor, altera a
distância entre veículos como se
segue:
1Longa
2Média
3Curta
A distância entre veículos é definida
automaticamente para o modo longo
quando colocar o interruptor do motor
em ON.
Se existir um veículo à sua frente, a
marca do veículo que circula à sua
frente também será exibida.
Alterar a distância entre veí-
culos (modo de controlo da
distância entre veículos)

255
4
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
Selecione uma distância no qua-
dro abaixo. Note que as distâncias
apresentadas correspondem a uma
velocidade do veículo de 80 km/h.
A distância entre veículos
aumenta/diminui de acordo com a
velocidade do veículo. Quando o
sistema de controlo para veículo,
este mantém uma determinada dis-
tância entre veículos, dependendo
da situação.
Após o veículo que circula à sua
frente iniciar a marcha, prima o
interruptor “+RES”.
Se pressionar o pedal do acelera-
dor, após o veículo à sua frente ter
iniciado a marcha, o seu veículo
também retoma o controlo da velo-
cidade de cruzeiro em modo “per-
seguição”.1Se pressionar o interruptor de
cancelamento, cancela o con-
trolo da velocidade de cruzeiro.
O controlo da velocidade também é
cancelado quando pressiona o pedal
do travão. (Quando o veículo for
parado pelo sistema de controlo, se
pressionar o pedal do travão não can-
cela a configuração.)
2Se pressionar o interruptor
“+RES”, retoma o controlo da
velocidade de cruzeiro e a velo-
cidade definida.
Quando o seu veículo estiver
demasiado próximo do veículo que
circula à sua frente e o controlo da
velocidade de cruzeiro não conse-
Configurações da distância
entre veículos (modo de
controlo da distância entre
veículos)
Opções de
distânciaDistância entre veículos
Longa50 m, aproximadamente
Média40 m, aproximadamente
Curta30 m, aproximadamente
Retomar o controlo da velo-
cidade de cruzeiro em modo
“perseguição” quando o veí-
culo foi parado pelo sis-
tema de controlo (modo de
controlo da distância entre
veículos)
Cancelar e retomar o con-
trolo da velocidade
Aviso de aproximação
(modo de controlo da dis-
tância entre veículos)

256

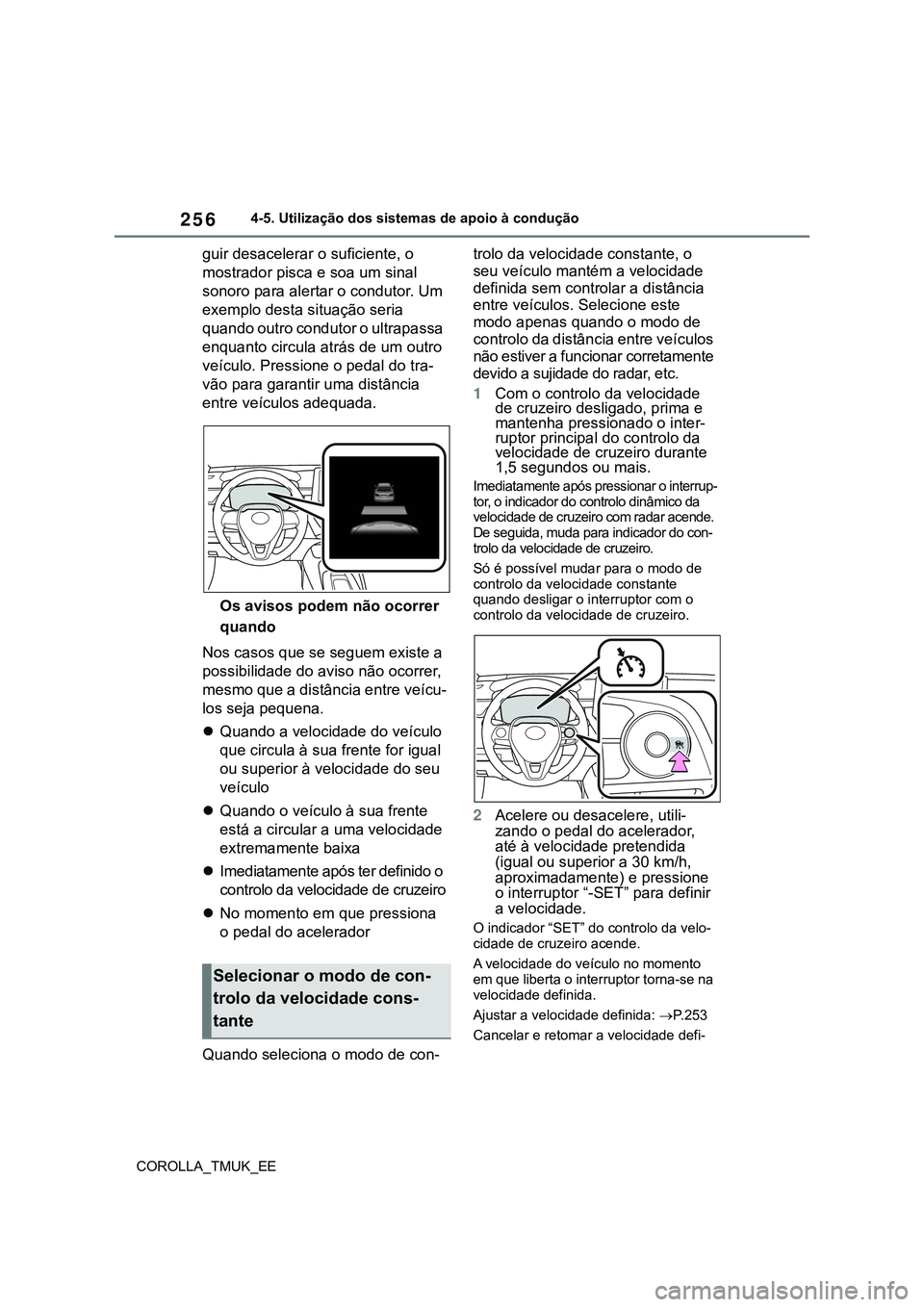

COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
guir desacelerar o suficiente, o
mostrador pisca e soa um sinal
sonoro para alertar o condutor. Um
exemplo desta situação seria
quando outro condutor o ultrapassa
enquanto circula atrás de um outro
veículo. Pressione o pedal do tra-
vão para garantir uma distância
entre veículos adequada.
Os avisos podem não ocorrer
quando
Nos casos que se seguem existe a
possibilidade do aviso não ocorrer,
mesmo que a distância entre veícu-
los seja pequena.
Quando a velocidade do veículo
que circula à sua frente for igual
ou superior à velocidade do seu
veículo
Quando o veículo à sua frente
está a circular a uma velocidade
extremamente baixa
Imediatamente após ter definido o
controlo da velocidade de cruzeiro
No momento em que pressiona
o pedal do acelerador
Quando seleciona o modo de con-trolo da velocidade constante, o
seu veículo mantém a velocidade
definida sem controlar a distância
entre veículos. Selecione este
modo apenas quando o modo de
controlo da distância entre veículos
não estiver a funcionar corretamente
devido a sujidade do radar, etc.
1Com o controlo da velocidade
de cruzeiro desligado, prima e
mantenha pressionado o inter-
ruptor principal do controlo da
velocidade de cruzeiro durante
1,5 segundos ou mais.
Imediatamente após pressionar o interrup-
tor, o indicador do controlo dinâmico da
velocidade de cruzeiro com radar acende.
De seguida, muda para indicador do con-
trolo da velocidade de cruzeiro.
Só é possível mudar para o modo de
controlo da velocidade constante
quando desligar o interruptor com o
controlo da velocidade de cruzeiro.
2Acelere ou desacelere, utili-
zando o pedal do acelerador,
até à velocidade pretendida
(igual ou superior a 30 km/h,
aproximadamente) e pressione
o interruptor “-SET” para definir
a velocidade.
O indicador “SET” do controlo da velo-
cidade de cruzeiro acende.
A velocidade do veículo no momento
em que liberta o interruptor torna-se na
velocidade definida.
Ajustar a velocidade definida: P. 2 5 3
Cancelar e retomar a velocidade defi-
Selecionar o modo de con-
trolo da velocidade cons-
tante

257
4

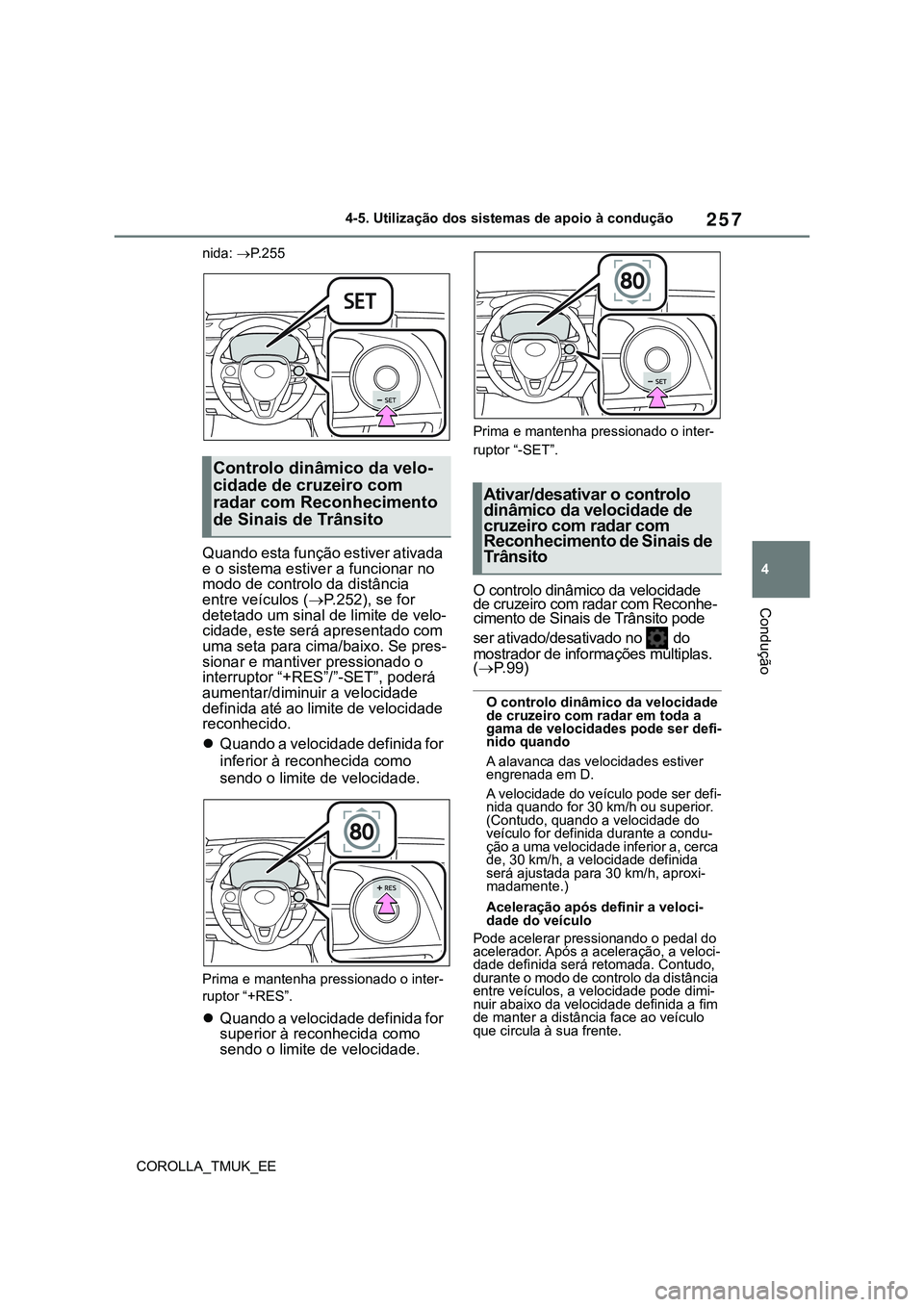

COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Condução
nida: P.255
Quando esta função estiver ativada
e o sistema estiver a funcionar no
modo de controlo da distância
entre veículos (P.252), se for
detetado um sinal de limite de velo-
cidade, este será apresentado com
uma seta para cima/baixo. Se pres-
sionar e mantiver pressionado o
interruptor “+RES”/”-SET”, poderá
aumentar/diminuir a velocidade
definida até ao limite de velocidade
reconhecido.
Quando a velocidade definida for
inferior à reconhecida como
sendo o limite de velocidade.
Prima e mantenha pressionado o inter-
ruptor “+RES”.
Quando a velocidade definida for
superior à reconhecida como
sendo o limite de velocidade.
Prima e mantenha pressionado o inter-
ruptor “-SET”.
O controlo dinâmico da velocidade
de cruzeiro com radar com Reconhe-
cimento de Sinais de Trânsito pode
ser ativado/desativado no do
mostrador de informações múltiplas.
(P. 9 9 )
O controlo dinâmico da velocidade
de cruzeiro com radar em toda a
gama de velocidades pode ser defi-
nido quando
A alavanca das velocidades estiver
engrenada em D.
A velocidade do veículo pode ser defi-
nida quando for 30 km/h ou superior.
(Contudo, quando a velocidade do
veículo for definida durante a condu-
ção a uma velocidade inferior a, cerca
de, 30 km/h, a velocidade definida
será ajustada para 30 km/h, aproxi-
madamente.)
Aceleração após definir a veloci-
dade do veículo
Pode acelerar pressionando o pedal do
acelerador. Após a aceleração, a veloci-
dade definida será retomada. Contudo,
durante o modo de controlo da distância
entre veículos, a velocidade pode dimi-
nuir abaixo da velocidade definida a fim
de manter a distância face ao veículo
que circula à sua frente.
Controlo dinâmico da velo-
cidade de cruzeiro com
radar com Reconhecimento
de Sinais de Trânsito
Ativar/desativar o controlo
dinâmico da velocidade de
cruzeiro com radar com
Reconhecimento de Sinais de
Trânsito

258
COROLLA_TMUK_EE4-5. Utilização dos sistemas de apoio à condução
Quando o veículo para após ter
definido a velocidade do veículo
Se pressionar o interruptor “+RES”
quando o veículo que circula à sua
frente parar, o controlo da velocidade
de cruzeiro em modo “perseguição”
será retomado se o veículo que cir-
cula à sua frente iniciar a marcha no
período de 3 segundos, aproximada-
mente, após o interruptor ter sido
pressionado.
Se o veículo que circula à sua frente
iniciar a marcha no período de 3
segundos após o seu veículo ter
parado, o controlo da velocidade de
cruzeiro em modo “perseguição” será
retomado.
Cancelamento automático do modo
de controlo da distância entre veículos
O modo de controlo da distância entre
veículos é cancelado automaticamente
nas seguintes situações.
O sistema VSC é ativado.
O sistema TRC é ativado por um
determinado período de tempo.
Quando desliga o sistema VSC ou TRC.
O sensor não funciona devidamente,
uma vez que está coberto com algo.
A travagem pré-colisão está ativada.
O travão de estacionamento foi acionado.
O veículo foi parado pelo sistema de
controlo num declive acentuado.
As condições que se seguem foram
detetadas quando o veículo foi parado
pelo sistema de controlo:
• O condutor não está a usar o cinto de
segurança.
• A porta do condutor está aberta.
• O veículo esteve parado durante,
cerca de, 3 minutos.
Se o modo de controlo da distância entre
veículos for cancelado automaticamente
por qualquer outro motivo, pode haver
uma avaria no sistema. Contacte um con-
cessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador
da sua confiança.
Cancelamento automático do modo
de controlo da velocidade constante
O modo de controlo da velocidade cons-
tante é cancelado automaticamente nas
seguintes situações:
A velocidade real do veículo é supe-
rior a, cerca de, 16 km/h abaixo da
velocidade definida.A velocidade real do veículo desce
abaixo dos 30 km/h, aproximada-
mente.
O sistema VSC é ativado.
O sistema TRC é ativado por um
determinado período de tempo.
Quando desliga o sistema VSC ou TRC.
A travagem pré-colisão é ativada.
Se o modo de controlo da velocidade
constante for cancelado automatica-
mente por qualquer outro motivo, pode
haver uma avaria no sistema. Contacte
um concessionário Toyota autorizado,
reparador Toyota autorizado ou qual-
quer reparador da sua confiança.
O controlo dinâmico da velocidade
de cruzeiro com radar com Reconhe-
cimento de Sinais de Trânsito pode
não funcionar devidamente quando
Uma vez que o controlo dinâmico da
velocidade de cruzeiro com radar com
Reconhecimento de Sinais de Trânsito
pode não funcionar devidamente nas
condições em que o RSA não funciona
ou não faz uma deteção correta
(P.279), quando utilizar esta função,
certifique-se que o sinal do limite de
velocidade é exibido.
Nas situações que se seguem, pode não
ser possível alterar a velocidade definida
para o limite de velocidade reconhecido,
premindo e mantendo pressionado o
interruptor “+RES”/”-SET”.
Se a informação do limite de veloci-
dade não estiver disponível
Quando o limite de velocidade reconhe-
cido não for igual à velocidade definida
Quando o limite de velocidade reco-
nhecido estiver fora da gama de velo-
cidades em que o controlo dinâmico
da velocidade de cruzeiro com radar
pode funcionar
Funcionamento dos travões
Poderá ser audível um som de funcio-
namento dos travões e a resposta do
pedal do travão pode alterar. Isto não
são avarias.
Mensagens de aviso e sinais sono-
ros do controlo dinâmico da veloci-
dade de cruzeiro com radar em
toda a gama de velocidades.
As mensagens de aviso e os sinais sono-
ros são utilizados para indicar que existe
uma avaria no sistema ou para informar
o condutor que é necessário ter cuidado
