TOYOTA COROLLA HATCHBACK 2022 Manuale de Empleo (in Spanish)

439
6

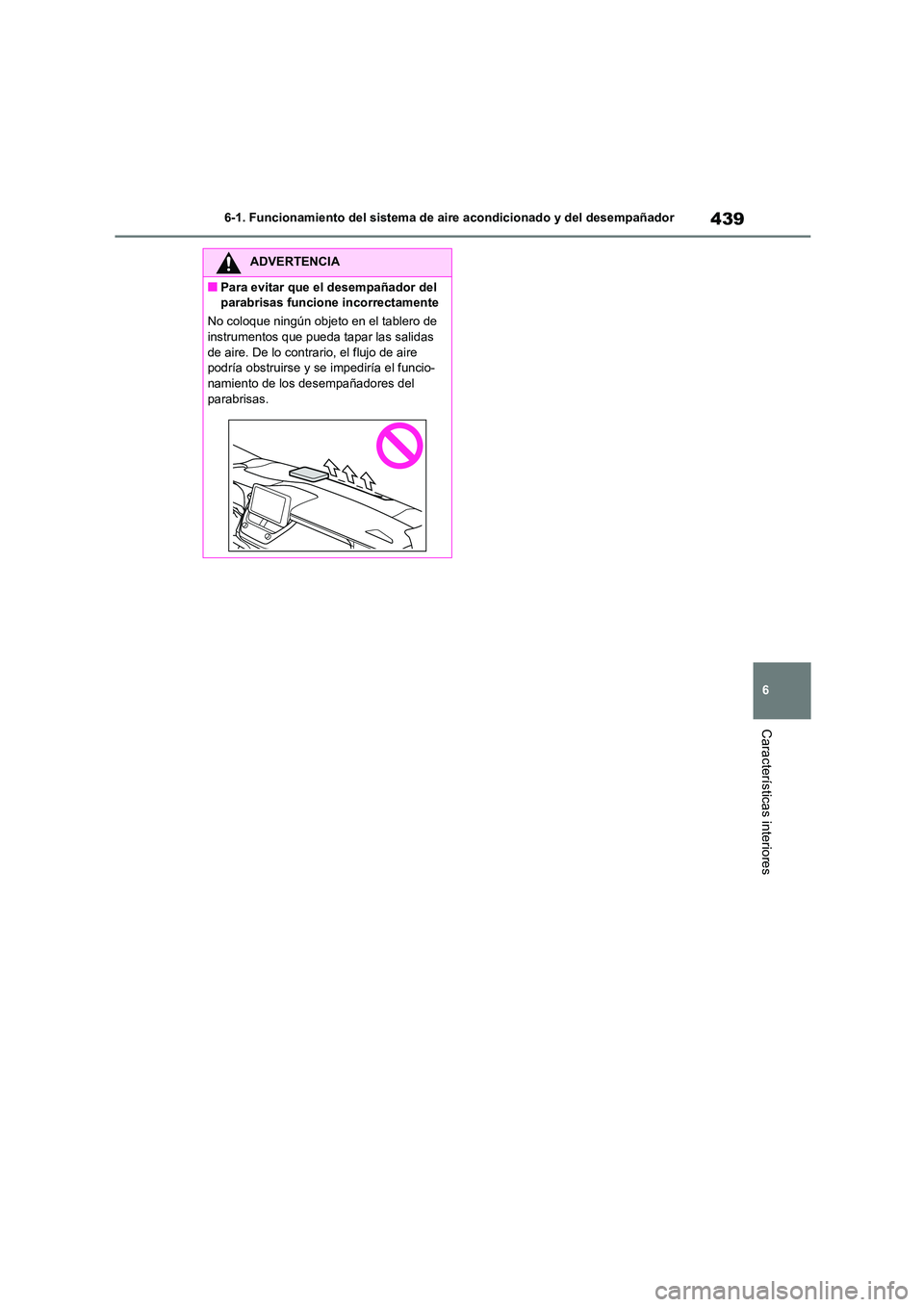

6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
ADVERTENCIA
■Para evitar que el desempañador del
parabrisas funcione incorrectamente
No coloque ningún objeto en el tablero de
instrumentos que pueda tapar las salidas de aire. De lo contrario, el flujo de aire
podría obstruirse y se impediría el funcio-
namiento de los desempañadores del parabrisas.

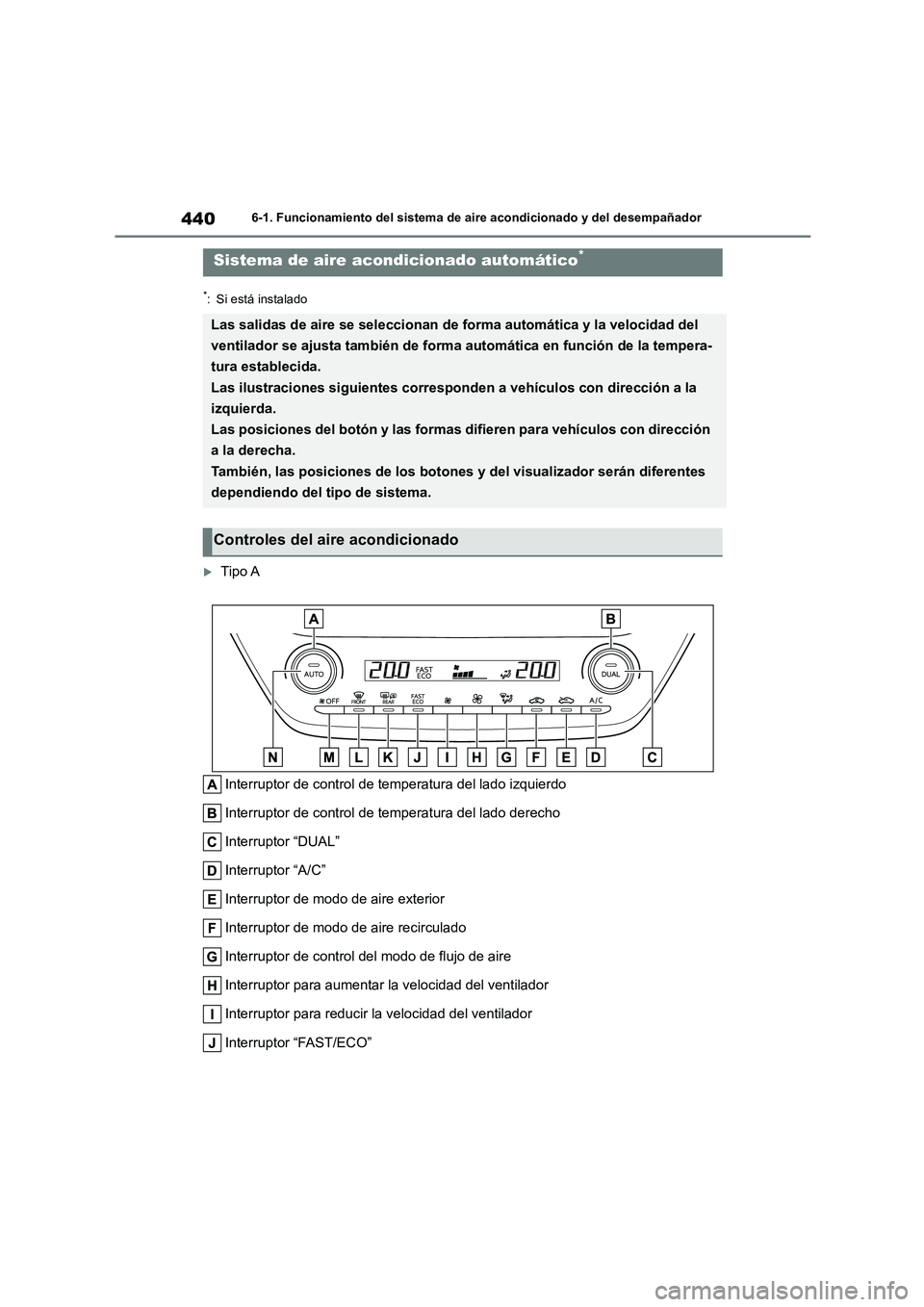

4406-1. Funcionamiento del sistema de aire acondicionado y del desempañador
*: Si está instalado
Tipo A
Interruptor de control de temperatura del lado izquierdo
Interruptor de control de temperatura del lado derecho
Interruptor “DUAL”
Interruptor “A/C”
Interruptor de modo de aire exterior
Interruptor de modo de aire recirculado
Interruptor de control del modo de flujo de aire
Interruptor para aumentar la velocidad del ventilador
Interruptor para reducir la velocidad del ventilador
Interruptor “FAST/ECO”
Sistema de aire acondicionado automático*
Las salidas de aire se seleccionan de forma automática y la velocidad del
ventilador se ajusta también de forma automática en función de la tempera-
tura establecida.
Las ilustraciones siguientes corresponden a vehículos con dirección a la
izquierda.
Las posiciones del botón y las formas difieren para vehículos con dirección
a la derecha.
También, las posiciones de los botones y del visualizador serán diferentes
dependiendo del tipo de sistema.
Controles del aire acondicionado

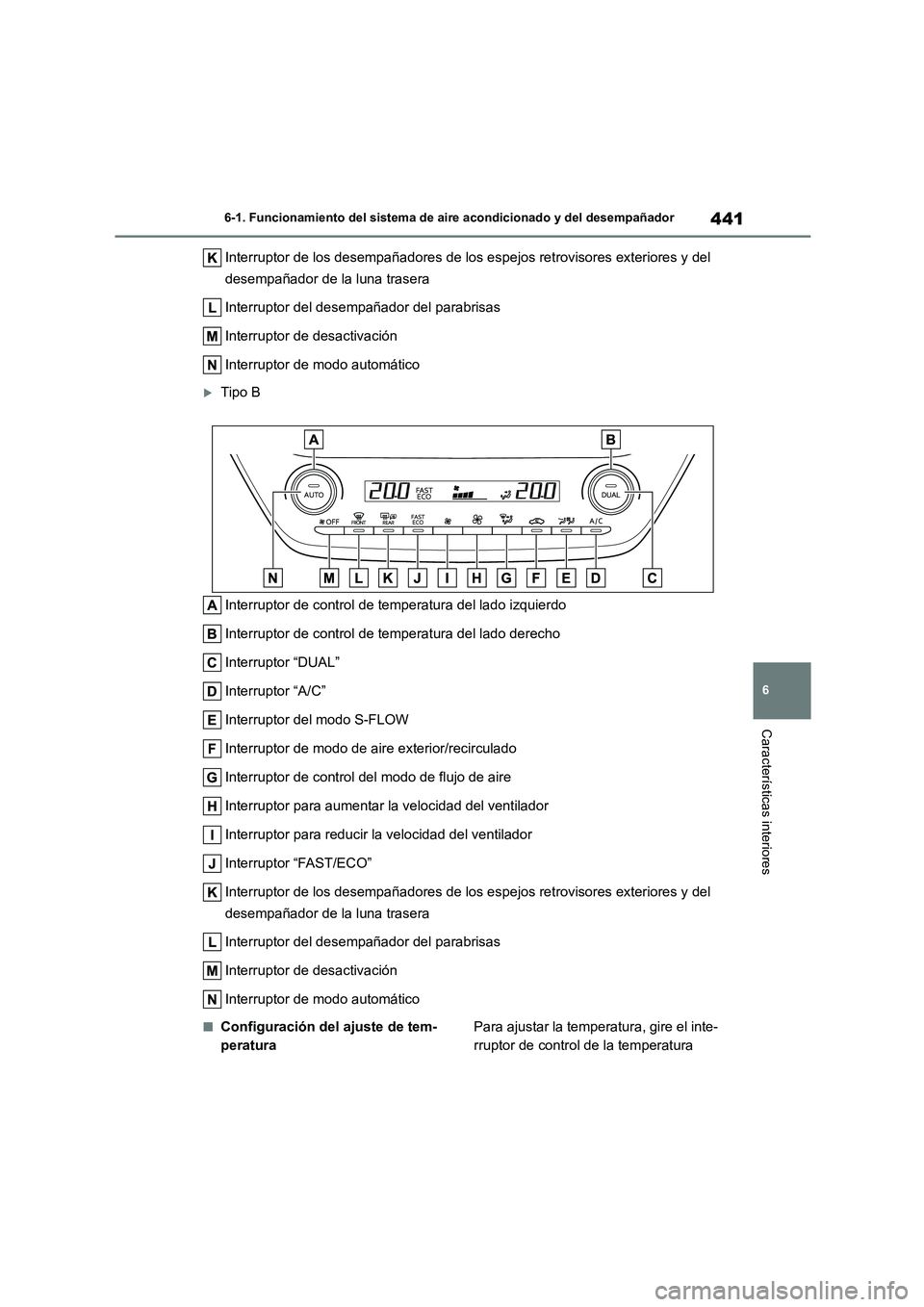

441
6
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
Interruptor de los desempañadores de los espejos retrovisores exteriores y del
desempañador de la luna trasera
Interruptor del desempañador del parabrisas
Interruptor de desactivación
Interruptor de modo automático
Tipo B
Interruptor de control de temperatura del lado izquierdo
Interruptor de control de temperatura del lado derecho
Interruptor “DUAL”
Interruptor “A/C”
Interruptor del modo S-FLOW
Interruptor de modo de aire exterior/recirculado
Interruptor de control del modo de flujo de aire
Interruptor para aumentar la velocidad del ventilador
Interruptor para reducir la velocidad del ventilador
Interruptor “FAST/ECO”
Interruptor de los desempañadores de los espejos retrovisores exteriores y del
desempañador de la luna trasera
Interruptor del desempañador del parabrisas
Interruptor de desactivación
Interruptor de modo automático
■Configuración del ajuste de tem-
peratura
Para ajustar la temperatura, gire el inte-
rruptor de control de la temperatura

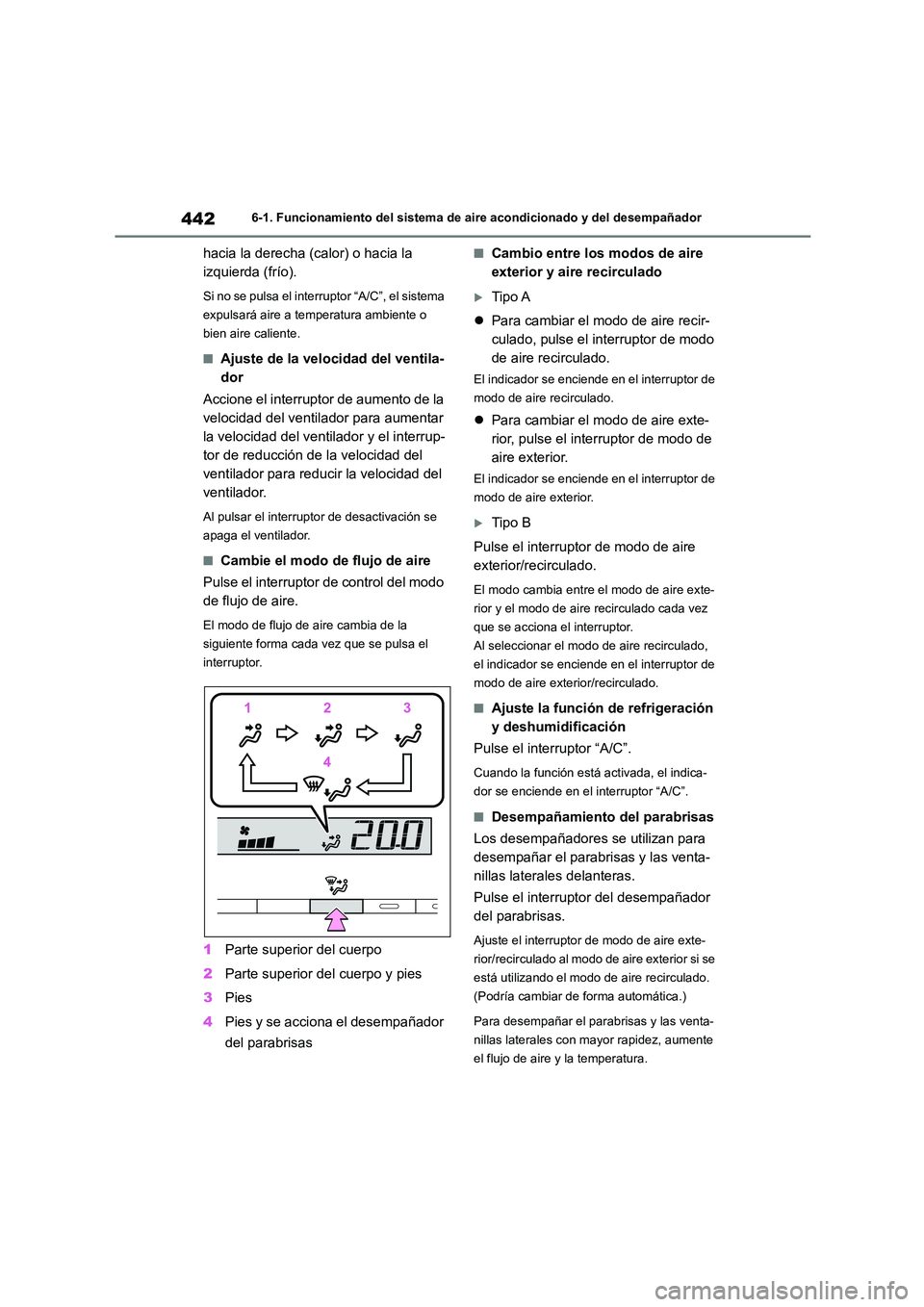

4426-1. Funcionamiento del sistema de aire acondicionado y del desempañador
hacia la derecha (calor) o hacia la
izquierda (frío).
Si no se pulsa el interruptor “A/C”, el sistema
expulsará aire a temperatura ambiente o
bien aire caliente.
■Ajuste de la velocidad del ventila-
dor
Accione el interruptor de aumento de la
velocidad del ventilador para aumentar
la velocidad del ventilador y el interrup-
tor de reducción de la velocidad del
ventilador para reducir la velocidad del
ventilador.
Al pulsar el interruptor de desactivación se
apaga el ventilador.
■Cambie el modo de flujo de aire
Pulse el interruptor de control del modo
de flujo de aire.
El modo de flujo de aire cambia de la
siguiente forma cada vez que se pulsa el
interruptor.
1 Parte superior del cuerpo
2 Parte superior del cuerpo y pies
3 Pies
4 Pies y se acciona el desempañador
del parabrisas
■Cambio entre los modos de aire
exterior y aire recirculado
Tipo A
 Para cambiar el modo de aire recir-
culado, pulse el interruptor de modo
de aire recirculado.
El indicador se enciende en el interruptor de
modo de aire recirculado.
 Para cambiar el modo de aire exte-
rior, pulse el interruptor de modo de
aire exterior.
El indicador se enciende en el interruptor de
modo de aire exterior.
Tipo B
Pulse el interruptor de modo de aire
exterior/recirculado.
El modo cambia entre el modo de aire exte-
rior y el modo de aire recirculado cada vez
que se acciona el interruptor.
Al seleccionar el modo de aire recirculado,
el indicador se enciende en el interruptor de
modo de aire exterior/recirculado.
■Ajuste la función de refrigeración
y deshumidificación
Pulse el interruptor “A/C”.
Cuando la función está activada, el indica-
dor se enciende en el interruptor “A/C”.
■Desempañamiento del parabrisas
Los desempañadores se utilizan para
desempañar el parabrisas y las venta-
nillas laterales delanteras.
Pulse el interruptor del desempañador
del parabrisas.
Ajuste el interruptor de modo de aire exte-
rior/recirculado al modo de aire exterior si se
está utilizando el modo de aire recirculado.
(Podría cambiar de forma automática.)
Para desempañar el parabrisas y las venta-
nillas laterales con mayor rapidez, aumente
el flujo de aire y la temperatura.

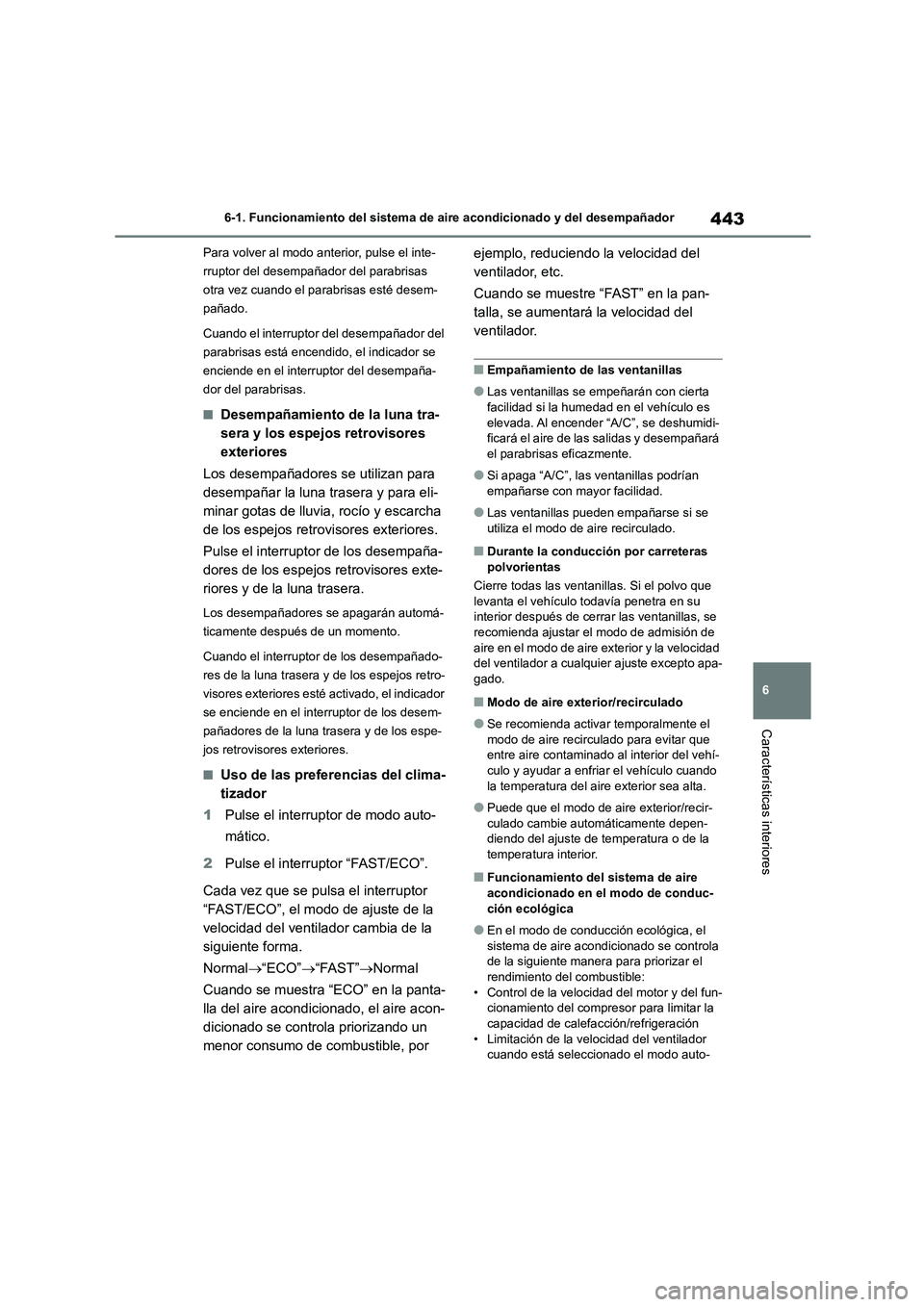

443
6
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
Para volver al modo anterior, pulse el inte-
rruptor del desempañador del parabrisas
otra vez cuando el parabrisas esté desem-
pañado.
Cuando el interruptor del desempañador del
parabrisas está encendido, el indicador se
enciende en el interruptor del desempaña-
dor del parabrisas.
■Desempañamiento de la luna tra-
sera y los espejos retrovisores
exteriores
Los desempañadores se utilizan para
desempañar la luna trasera y para eli-
minar gotas de lluvia, rocío y escarcha
de los espejos retrovisores exteriores.
Pulse el interruptor de los desempaña-
dores de los espejos retrovisores exte-
riores y de la luna trasera.
Los desempañadores se apagarán automá-
ticamente después de un momento.
Cuando el interruptor de los desempañado-
res de la luna trasera y de los espejos retro-
visores exteriores esté activado, el indicador
se enciende en el interruptor de los desem-
pañadores de la luna trasera y de los espe-
jos retrovisores exteriores.
■Uso de las preferencias del clima-
tizador
1 Pulse el interruptor de modo auto-
mático.
2 Pulse el interruptor “FAST/ECO”.
Cada vez que se pulsa el interruptor
“FAST/ECO”, el modo de ajuste de la
velocidad del ventilador cambia de la
siguiente forma.
Normal “ECO”“FAST”Normal
Cuando se muestra “ECO” en la panta-
lla del aire acondicionado, el aire acon-
dicionado se controla priorizando un
menor consumo de combustible, por
ejemplo, reduciendo la velocidad del
ventilador, etc.
Cuando se muestre “FAST” en la pan-
talla, se aumentará la velocidad del
ventilador.
■Empañamiento de las ventanillas
●Las ventanillas se empeñarán con cierta facilidad si la humedad en el vehículo es
elevada. Al encender “A/C”, se deshumidi-
ficará el aire de las salidas y desempañará el parabrisas eficazmente.
●Si apaga “A/C”, las ventanillas podrían empañarse con mayor facilidad.
●Las ventanillas pueden empañarse si se utiliza el modo de aire recirculado.
■Durante la conducción por carreteras
polvorientas
Cierre todas las ventani llas. Si el polvo que
levanta el vehículo todavía penetra en su interior después de cerrar las ventanillas, se
recomienda ajustar el modo de admisión de
aire en el modo de aire exterior y la velocidad del ventilador a cualqui er ajuste excepto apa-
gado.
■Modo de aire exterior/recirculado
●Se recomienda activar temporalmente el
modo de aire recirculado para evitar que
entre aire contaminado al interior del vehí- culo y ayudar a enfriar el vehículo cuando
la temperatura del aire exterior sea alta.
●Puede que el modo de aire exterior/recir-
culado cambie automáticamente depen-
diendo del ajuste de temperatura o de la temperatura interior.
■Funcionamiento del sistema de aire
acondicionado en el modo de conduc-
ción ecológica
●En el modo de conducción ecológica, el
sistema de aire acondicionado se controla de la siguiente manera para priorizar el
rendimiento del combustible:
• Control de la velocidad del motor y del fun- cionamiento del compresor para limitar la
capacidad de calefacción/refrigeración
• Limitación de la velocidad del ventilador cuando está seleccionado el modo auto-

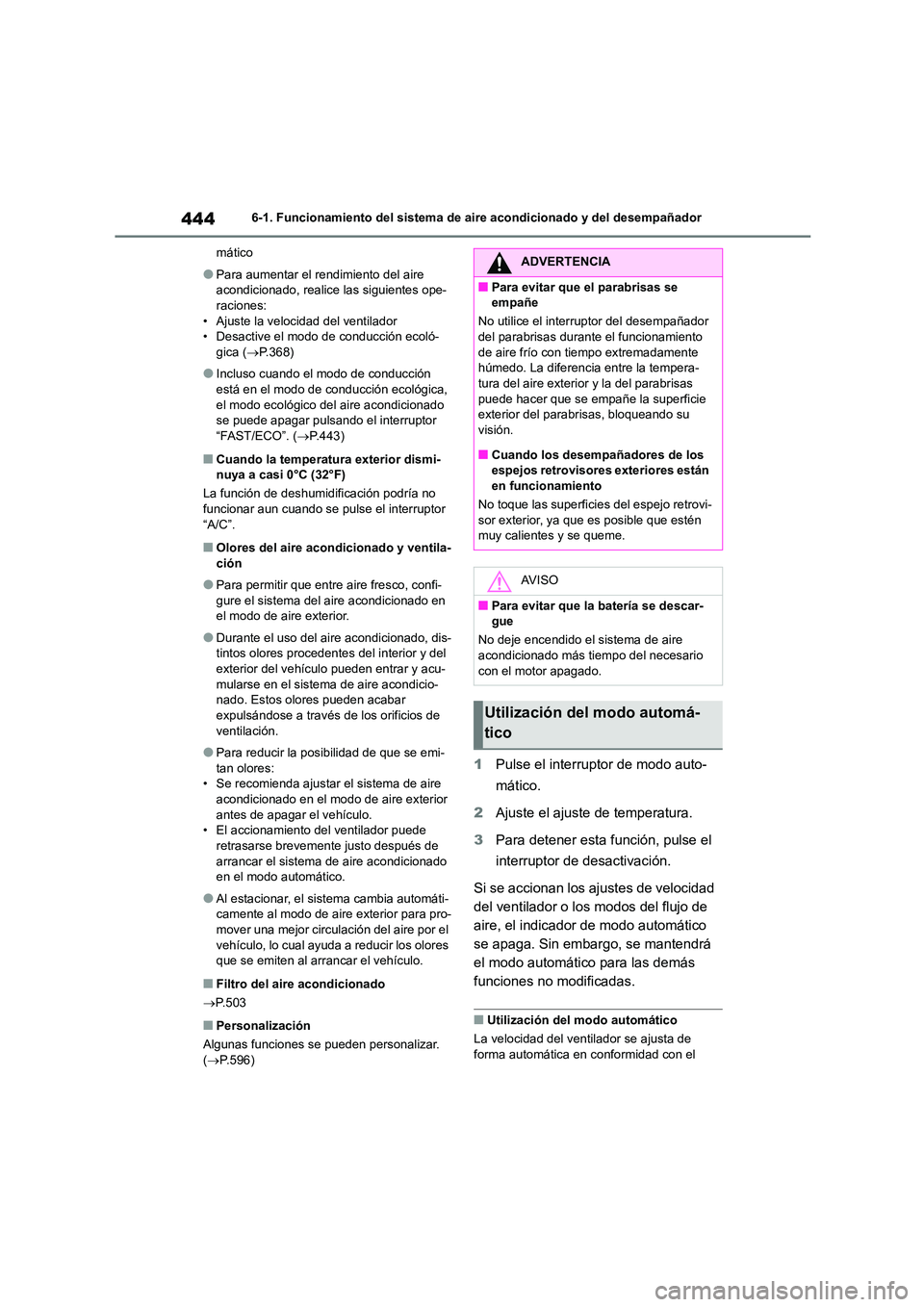

4446-1. Funcionamiento del sistema de aire acondicionado y del desempañador
mático
●Para aumentar el rendimiento del aire
acondicionado, realice las siguientes ope- raciones:
• Ajuste la velocidad del ventilador
• Desactive el modo de conducción ecoló- gica ( P.368)
●Incluso cuando el modo de conducción está en el modo de conducción ecológica,
el modo ecológico del aire acondicionado
se puede apagar pulsando el interruptor
“FAST/ECO”. ( P.443)
■Cuando la temperatura exterior dismi- nuya a casi 0°C (32°F)
La función de deshumidificación podría no
funcionar aun cuando se pulse el interruptor
“A/C”.
■Olores del aire acondicionado y ventila- ción
●Para permitir que entre aire fresco, confi-gure el sistema del aire acondicionado en
el modo de aire exterior.
●Durante el uso del aire acondicionado, dis-
tintos olores procedentes del interior y del
exterior del vehículo pueden entrar y acu- mularse en el sistema de aire acondicio-
nado. Estos olores pueden acabar
expulsándose a través de los orificios de ventilación.
●Para reducir la posibilidad de que se emi-tan olores:
• Se recomienda ajustar el sistema de aire
acondicionado en el modo de aire exterior antes de apagar el vehículo.
• El accionamiento del ventilador puede
retrasarse brevemente justo después de arrancar el sistema de aire acondicionado
en el modo automático.
●Al estacionar, el sistema cambia automáti-
camente al modo de aire exterior para pro-
mover una mejor circulación del aire por el vehículo, lo cual ayuda a reducir los olores
que se emiten al arrancar el vehículo.
■Filtro del aire acondicionado
 P.503
■Personalización
Algunas funciones se pueden personalizar.
( P.596)
1Pulse el interruptor de modo auto-
mático.
2 Ajuste el ajuste de temperatura.
3 Para detener esta función, pulse el
interruptor de desactivación.
Si se accionan los ajustes de velocidad
del ventilador o los modos del flujo de
aire, el indicador de modo automático
se apaga. Sin embargo, se mantendrá
el modo automático para las demás
funciones no modificadas.
■Utilización del modo automático
La velocidad del ventilador se ajusta de
forma automática en conformidad con el
ADVERTENCIA
■Para evitar que el parabrisas se
empañe
No utilice el interruptor del desempañador
del parabrisas durante el funcionamiento de aire frío con tiempo extremadamente
húmedo. La diferencia entre la tempera-
tura del aire exterior y la del parabrisas puede hacer que se empañe la superficie
exterior del parabrisas, bloqueando su
visión.
■Cuando los desempañadores de los
espejos retrovisores exteriores están
en funcionamiento
No toque las superficies del espejo retrovi- sor exterior, ya que es posible que estén
muy calientes y se queme.
AV I S O
■Para evitar que la batería se descar-
gue
No deje encendido el sistema de aire acondicionado más tiempo del necesario
con el motor apagado.
Utilización del modo automá-
tico

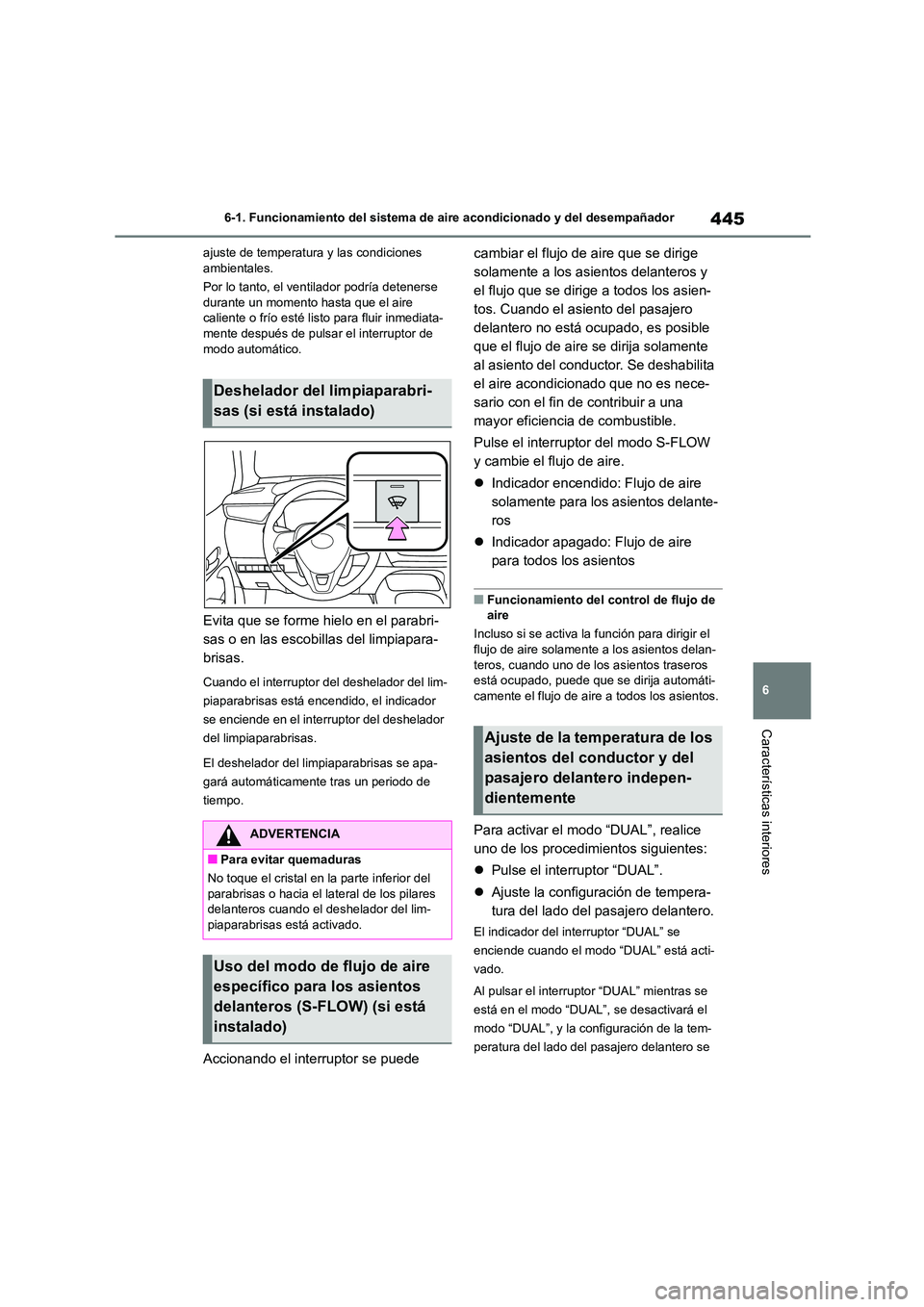

445
6
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
ajuste de temperatura y las condiciones ambientales.
Por lo tanto, el ventilador podría detenerse
durante un momento hasta que el aire
caliente o frío esté listo para fluir inmediata- mente después de pulsar el interruptor de
modo automático.
Evita que se forme hielo en el parabri-
sas o en las escobillas del limpiapara-
brisas.
Cuando el interruptor del deshelador del lim-
piaparabrisas está enc endido, el indicador
se enciende en el interruptor del deshelador
del limpiaparabrisas.
El deshelador del limpiaparabrisas se apa-
gará automáticamente tras un periodo de
tiempo.
Accionando el interruptor se puede
cambiar el flujo de aire que se dirige
solamente a los asientos delanteros y
el flujo que se dirige a todos los asien-
tos. Cuando el asiento del pasajero
delantero no está ocupado, es posible
que el flujo de aire se dirija solamente
al asiento del conductor. Se deshabilita
el aire acondicionado que no es nece-
sario con el fin de contribuir a una
mayor eficiencia de combustible.
Pulse el interruptor del modo S-FLOW
y cambie el flujo de aire.
 Indicador encendido: Flujo de aire
solamente para los asientos delante-
ros
 Indicador apagado: Flujo de aire
para todos los asientos
■Funcionamiento del control de flujo de
aire
Incluso si se activa la función para dirigir el flujo de aire solamente a los asientos delan-
teros, cuando uno de los asientos traseros
está ocupado, puede que se dirija automáti- camente el flujo de aire a todos los asientos.
Para activar el modo “DUAL”, realice
uno de los procedimientos siguientes:
 Pulse el interruptor “DUAL”.
 Ajuste la configuración de tempera-
tura del lado del pasajero delantero.
El indicador del interruptor “DUAL” se
enciende cuando el modo “DUAL” está acti-
vado.
Al pulsar el interruptor “DUAL” mientras se
está en el modo “DUAL”, se desactivará el
modo “DUAL”, y la configuración de la tem-
peratura del lado del pasajero delantero se
Deshelador del limpiaparabri-
sas (si está instalado)
ADVERTENCIA
■Para evitar quemaduras
No toque el cristal en la parte inferior del
parabrisas o hacia el lateral de los pilares delanteros cuando el deshelador del lim-
piaparabrisas está activado.
Uso del modo de flujo de aire
específico para los asientos
delanteros (S-FLOW) (si está
instalado)
Ajuste de la temperatura de los
asientos del conductor y del
pasajero delantero indepen-
dientemente

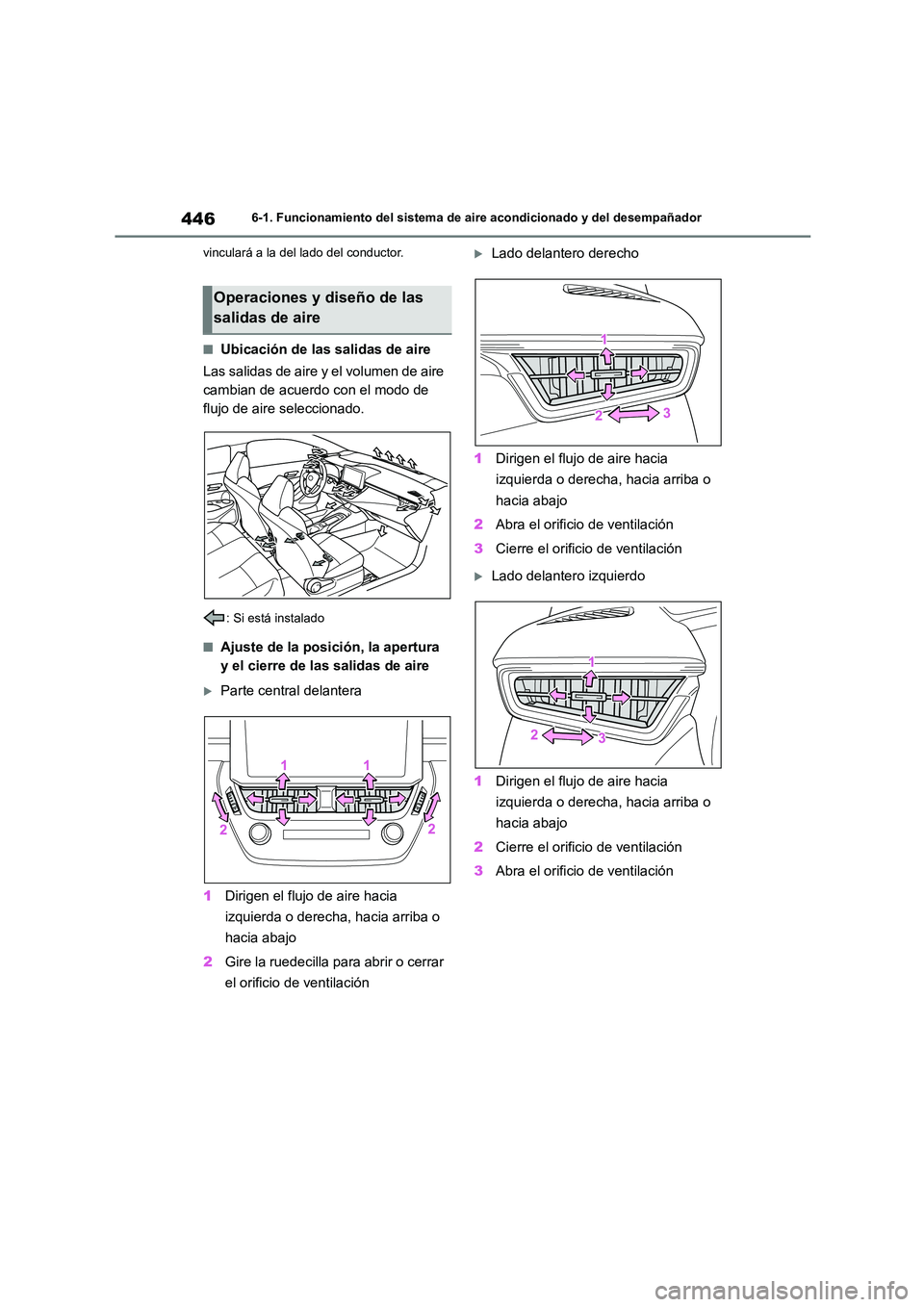

4466-1. Funcionamiento del sistema de aire acondicionado y del desempañador
vinculará a la del lado del conductor.
■Ubicación de las salidas de aire
Las salidas de aire y el volumen de aire
cambian de acuerdo con el modo de
flujo de aire seleccionado.
: Si está instalado
■Ajuste de la posición, la apertura
y el cierre de las salidas de aire
Parte central delantera
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Gire la ruedecilla para abrir o cerrar
el orificio de ventilación
Lado delantero derecho
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Abra el orificio de ventilación
3 Cierre el orificio de ventilación
Lado delantero izquierdo
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Cierre el orificio de ventilación
3 Abra el orificio de ventilación
Operaciones y diseño de las
salidas de aire

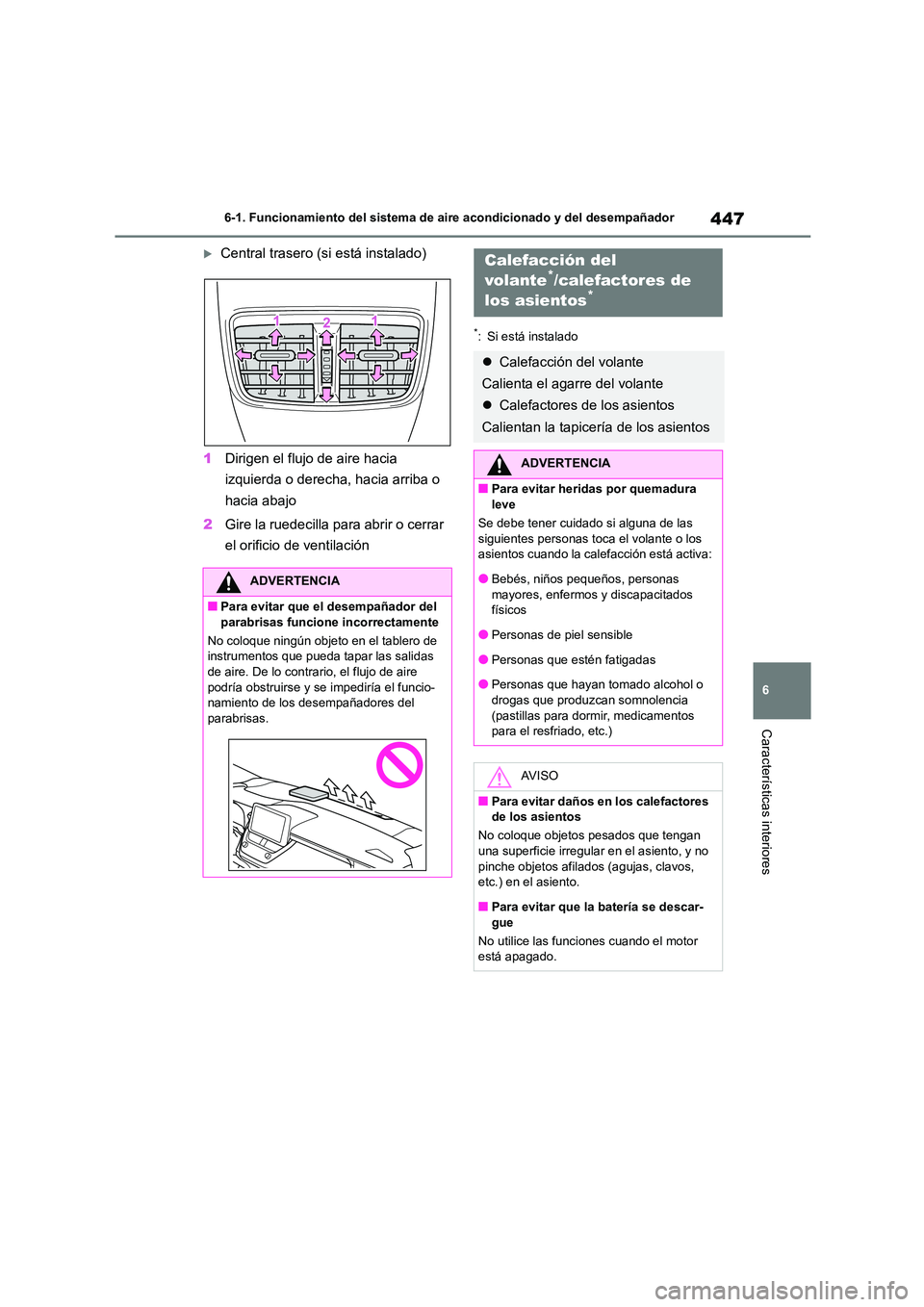

447
6
6-1. Funcionamiento del sistema de aire acondicionado y del desempañador
Características interiores
Central trasero (si está instalado)
1 Dirigen el flujo de aire hacia
izquierda o derecha, hacia arriba o
hacia abajo
2 Gire la ruedecilla para abrir o cerrar
el orificio de ventilación
*: Si está instalado
ADVERTENCIA
■Para evitar que el desempañador del
parabrisas funcione incorrectamente
No coloque ningún objeto en el tablero de instrumentos que pueda tapar las salidas
de aire. De lo contrario, el flujo de aire
podría obstruirse y se impediría el funcio- namiento de los desempañadores del
parabrisas.
Calefacción del
volante*/calefactores de
los asientos*
 Calefacción del volante
Calienta el agarre del volante
 Calefactores de los asientos
Calientan la tapicería de los asientos
ADVERTENCIA
■Para evitar heridas por quemadura
leve
Se debe tener cuidado si alguna de las siguientes personas toca el volante o los
asientos cuando la calefacción está activa:
●Bebés, niños pequeños, personas mayores, enfermos y discapacitados
físicos
●Personas de piel sensible
●Personas que estén fatigadas
●Personas que hayan tomado alcohol o
drogas que produzcan somnolencia
(pastillas para dormir, medicamentos para el resfriado, etc.)
AV I S O
■Para evitar daños en los calefactores
de los asientos
No coloque objetos pesados que tengan una superficie irregular en el asiento, y no
pinche objetos afilados (agujas, clavos,
etc.) en el asiento.
■Para evitar que la batería se descar-
gue
No utilice las funciones cuando el motor
está apagado.

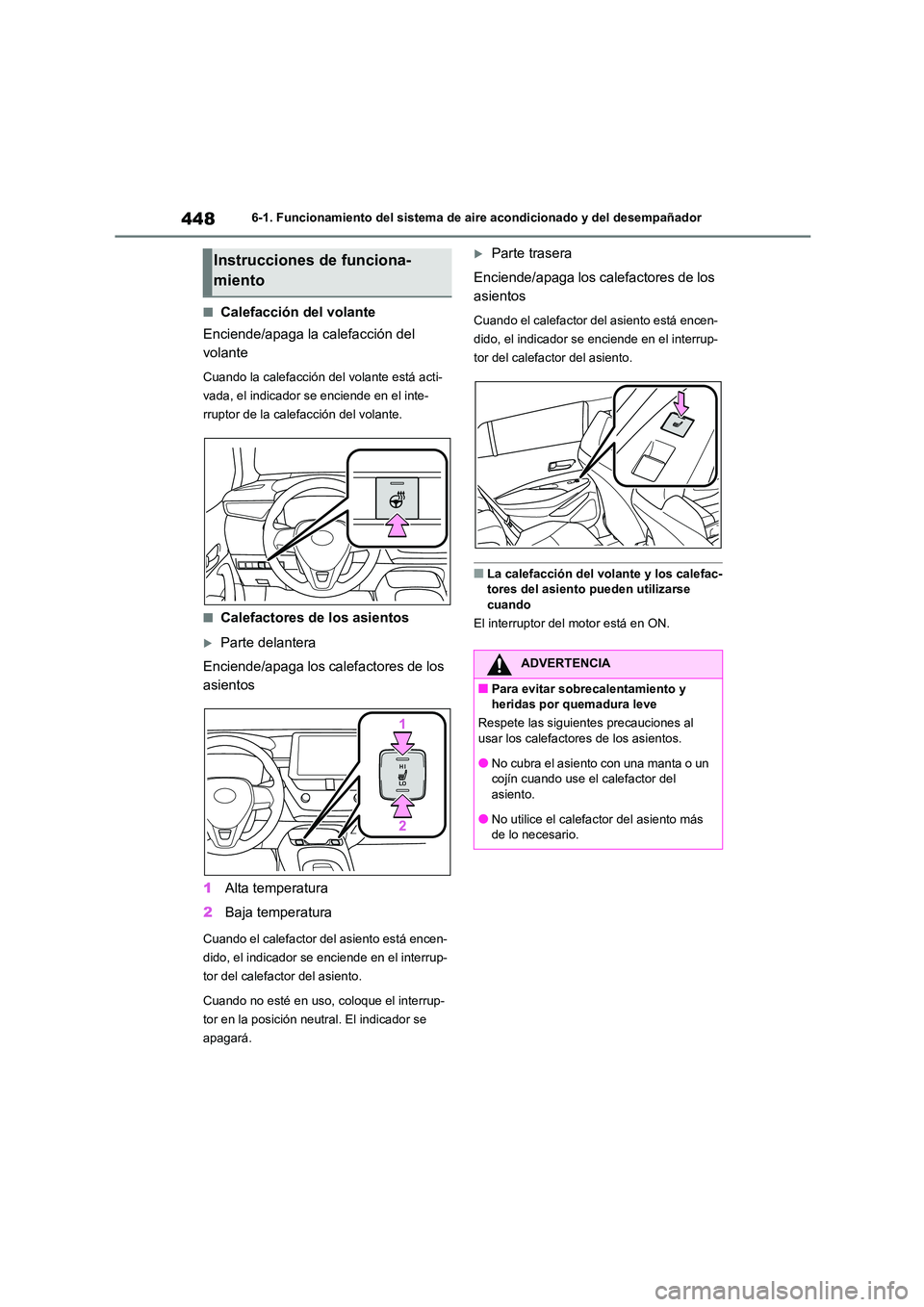

4486-1. Funcionamiento del sistema de aire acondicionado y del desempañador
■Calefacción del volante
Enciende/apaga la calefacción del
volante
Cuando la calefacción del volante está acti-
vada, el indicador se enciende en el inte-
rruptor de la calefacción del volante.
■Calefactores de los asientos
Parte delantera
Enciende/apaga los calefactores de los
asientos
1 Alta temperatura
2 Baja temperatura
Cuando el calefactor del asiento está encen-
dido, el indicador se enciende en el interrup-
tor del calefactor del asiento.
Cuando no esté en uso, coloque el interrup-
tor en la posición neutral. El indicador se
apagará.
Parte trasera
Enciende/apaga los ca lefactores de los
asientos
Cuando el calefactor del asiento está encen-
dido, el indicador se enciende en el interrup-
tor del calefactor del asiento.
■La calefacción del volante y los calefac-
tores del asiento pueden utilizarse
cuando
El interruptor del motor está en ON.
Instrucciones de funciona-
miento
ADVERTENCIA
■Para evitar sobrecalentamiento y heridas por quemadura leve
Respete las siguientes precauciones al
usar los calefactores de los asientos.
●No cubra el asiento con una manta o un cojín cuando use el calefactor del
asiento.
●No utilice el calefactor del asiento más de lo necesario.
