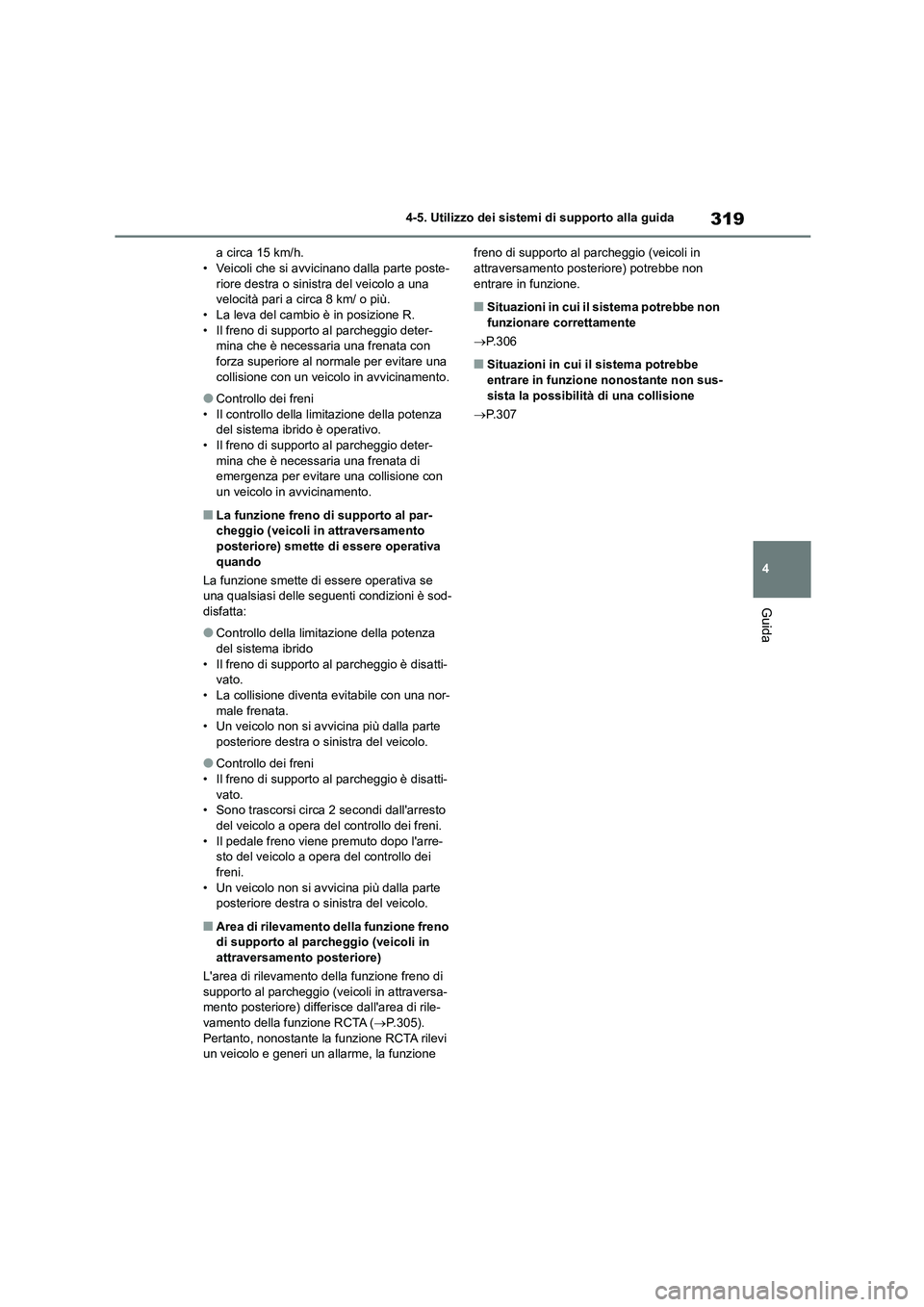

TOYOTA COROLLA HATCHBACK 2022 Manuale duso (in Italian)

319
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
a circa 15 km/h. • Veicoli che si avvicinano dalla parte poste-
riore destra o sinistra del veicolo a una
velocità pari a circa 8 km/ o più. • La leva del cambio è in posizione R.
• Il freno di supporto al parcheggio deter-
mina che è necessaria una frenata con forza superiore al normale per evitare una
collisione con un veicolo in avvicinamento.
●Controllo dei freni
• Il controllo della limitazione della potenza
del sistema ibrido è operativo.
• Il freno di supporto al parcheggio deter- mina che è necessaria una frenata di
emergenza per evitare una collisione con
un veicolo in avvicinamento.
■La funzione freno di supporto al par- cheggio (veicoli in attraversamento
posteriore) smette di essere operativa
quando
La funzione smette di essere operativa se una qualsiasi delle seguen ti condizioni è sod-
disfatta:
●Controllo della limitazione della potenza
del sistema ibrido
• Il freno di supporto al parcheggio è disatti- vato.
• La collisione diventa evitabile con una nor-
male frenata. • Un veicolo non si av vicina più dalla parte
posteriore destra o sinistra del veicolo.
●Controllo dei freni
• Il freno di supporto al parcheggio è disatti-
vato. • Sono trascorsi circa 2 secondi dall'arresto
del veicolo a opera del controllo dei freni.
• Il pedale freno viene premuto dopo l'arre- sto del veicolo a opera del controllo dei
freni.
• Un veicolo non si av vicina più dalla parte posteriore destra o sinistra del veicolo.
■Area di rilevamento della funzione freno
di supporto al parcheggio (veicoli in
attraversamento posteriore)
L'area di rilevamento della funzione freno di supporto al parcheggio (v eicoli in attraversa-
mento posteriore) differisce dall'area di rile-
vamento della funzione RCTA ( P.305). Pertanto, nonostante la funzione RCTA rilevi
un veicolo e generi un allarme, la funzione
freno di supporto al parcheggio (veicoli in attraversamento posteriore) potrebbe non
entrare in funzione.
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
 P. 3 0 6
■Situazioni in cui il sistema potrebbe entrare in funzione nonostante non sus-
sista la possibilità di una collisione
 P. 3 0 7

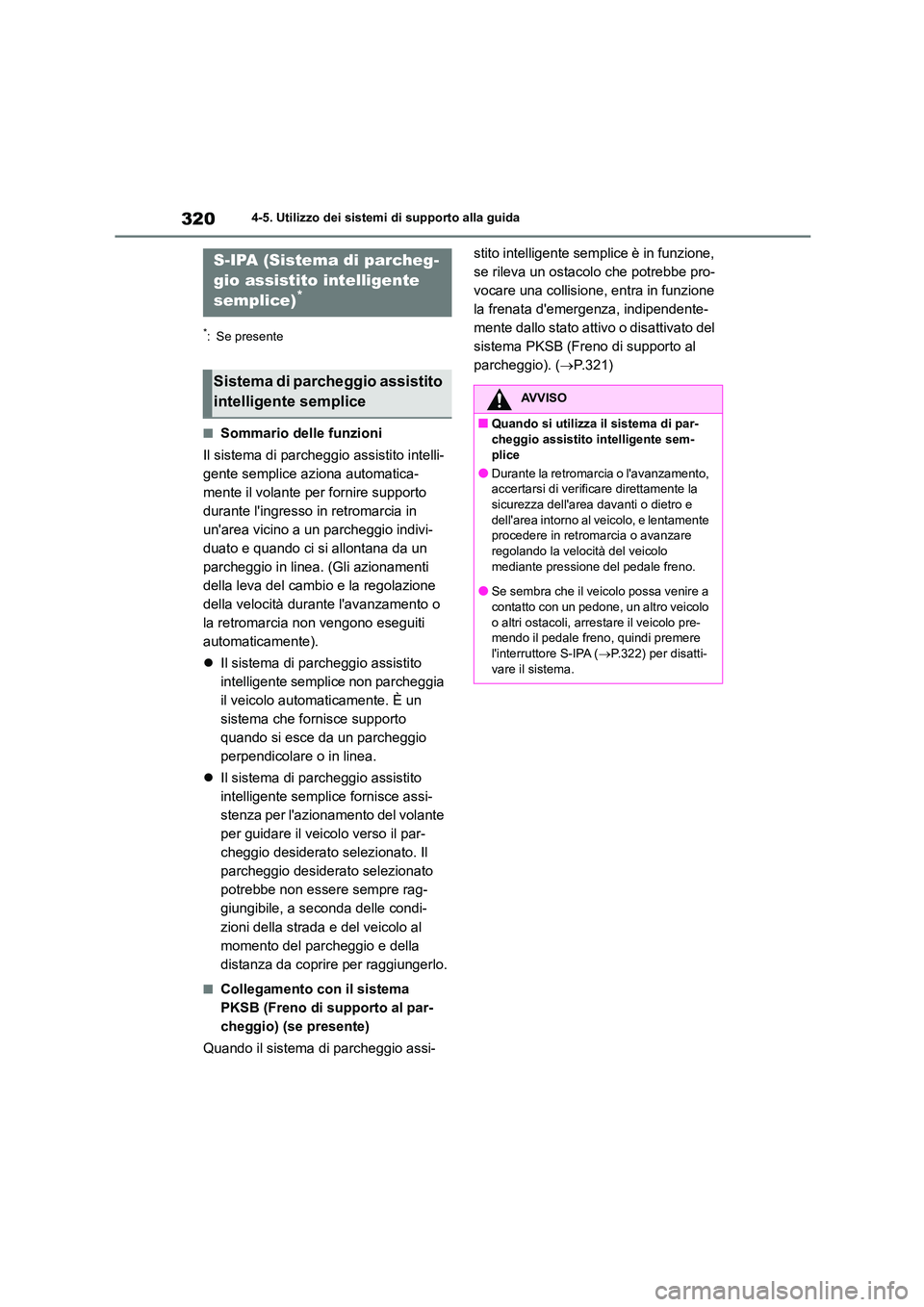

3204-5. Utilizzo dei sistemi di supporto alla guida
*: Se presente
■Sommario delle funzioni
Il sistema di parcheggio assistito intelli-
gente semplice aziona automatica-
mente il volante per fornire supporto
durante l'ingresso in retromarcia in
un'area vicino a un parcheggio indivi-
duato e quando ci si allontana da un
parcheggio in linea. (Gli azionamenti
della leva del cambio e la regolazione
della velocità durante l'avanzamento o
la retromarcia non vengono eseguiti
automaticamente).
 Il sistema di parcheggio assistito
intelligente semplice non parcheggia
il veicolo automaticamente. È un
sistema che fornisce supporto
quando si esce da un parcheggio
perpendicolare o in linea.
 Il sistema di parcheggio assistito
intelligente semplice fornisce assi-
stenza per l'azionamento del volante
per guidare il veicolo verso il par-
cheggio desiderato selezionato. Il
parcheggio desiderato selezionato
potrebbe non essere sempre rag-
giungibile, a seconda delle condi-
zioni della strada e del veicolo al
momento del parcheggio e della
distanza da coprire per raggiungerlo.
■Collegamento con il sistema
PKSB (Freno di supporto al par-
cheggio) (se presente)
Quando il sistema di parcheggio assi-
stito intelligente semplice è in funzione,
se rileva un ostacolo che potrebbe pro-
vocare una collisione, entra in funzione
la frenata d'emergenza, indipendente-
mente dallo stato attivo o disattivato del
sistema PKSB (Freno di supporto al
parcheggio). ( P.321)
S-IPA (Sistema di parcheg-
gio assistito intelligente
semplice)*
Sistema di parcheggio assistito
intelligente sempliceAVVISO
■Quando si utilizza il sistema di par-
cheggio assistito intelligente sem- plice
●Durante la retromarcia o l'avanzamento,
accertarsi di verificare direttamente la
sicurezza dell'area davanti o dietro e dell'area intorno al veicolo, e lentamente
procedere in retromarcia o avanzare
regolando la velocità del veicolo mediante pressione del pedale freno.
●Se sembra che il veicolo possa venire a
contatto con un pedone, un altro veicolo o altri ostacoli, arrestare il veicolo pre-
mendo il pedale freno, quindi premere
l'interruttore S-IPA ( P.322) per disatti- vare il sistema.

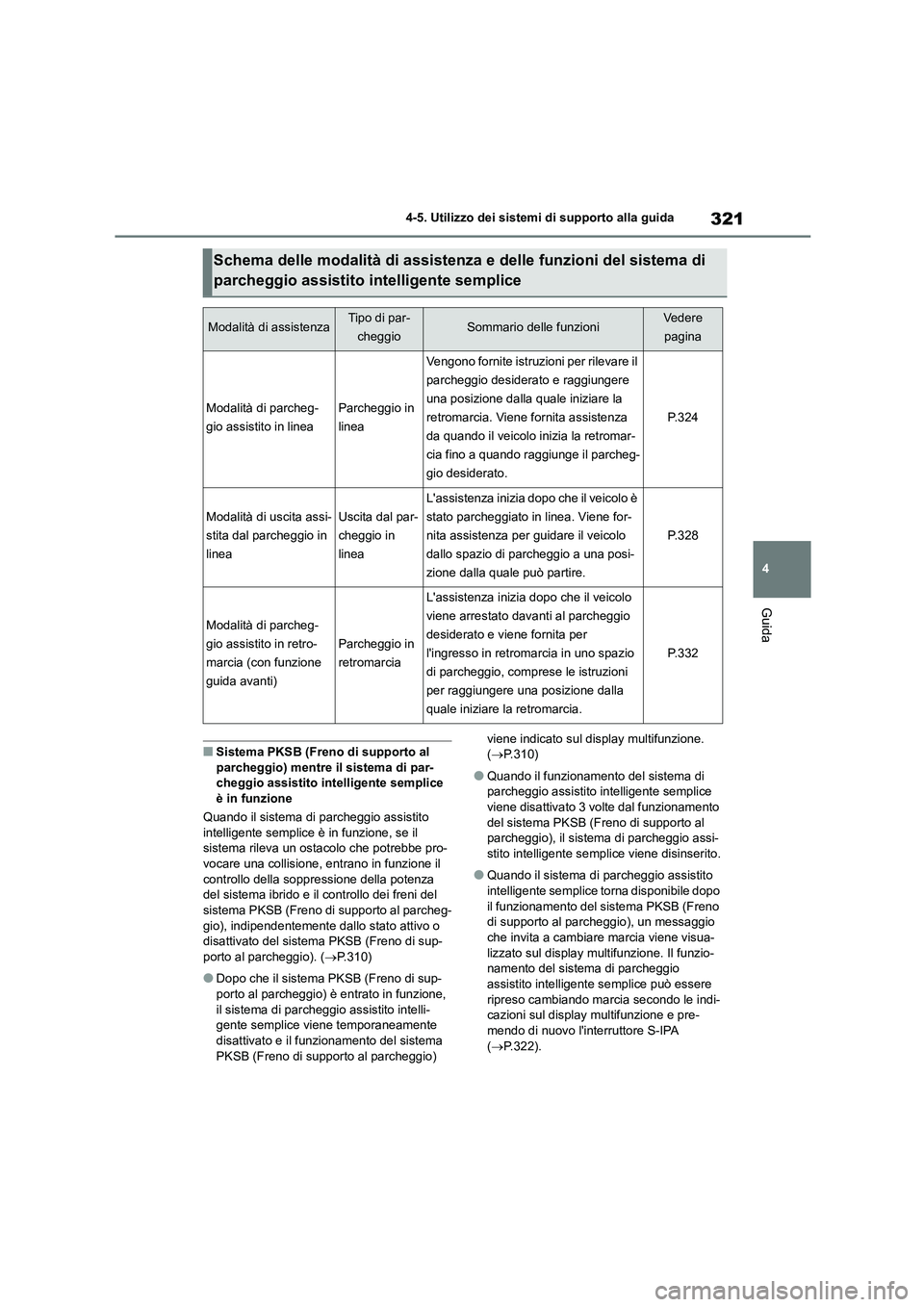

321
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
■Sistema PKSB (Freno di supporto al
parcheggio) mentre il sistema di par-
cheggio assistito intelligente semplice è in funzione
Quando il sistema di parcheggio assistito
intelligente semplice è in funzione, se il
sistema rileva un ostacolo che potrebbe pro- vocare una collisione, entrano in funzione il
controllo della soppressione della potenza
del sistema ibrido e il controllo dei freni del sistema PKSB (Freno di supporto al parcheg-
gio), indipendentemente dallo stato attivo o
disattivato del sistema PKSB (Freno di sup- porto al parcheggio). ( P.310)
●Dopo che il sistema PKSB (Freno di sup- porto al parcheggio) è entrato in funzione,
il sistema di parcheggio assistito intelli-
gente semplice viene temporaneamente disattivato e il funzionamento del sistema
PKSB (Freno di supporto al parcheggio)
viene indicato sul display multifunzione. ( P.310)
●Quando il funzionamento del sistema di parcheggio assistito intelligente semplice
viene disattivato 3 volte dal funzionamento
del sistema PKSB (Freno di supporto al parcheggio), il sistem a di parcheggio assi-
stito intelligente sempli ce viene disinserito.
●Quando il sistema di parcheggio assistito
intelligente semplice torna disponibile dopo
il funzionamento del sistema PKSB (Freno di supporto al parcheggio), un messaggio
che invita a cambiare marcia viene visua-
lizzato sul display multifunzione. Il funzio- namento del sistema di parcheggio
assistito intelligente semplice può essere
ripreso cambiando marcia secondo le indi- cazioni sul display multifunzione e pre-
mendo di nuovo l'interruttore S-IPA
( P.322).
Schema delle modalità di assistenza e delle funzioni del sistema di
parcheggio assistito intelligente semplice
Modalità di assistenzaTipo di par-
cheggioSommario delle funzioniVedere
pagina
Modalità di parcheg-
gio assistito in linea
Parcheggio in
linea
Vengono fornite istruzioni per rilevare il
parcheggio desiderato e raggiungere
una posizione dalla quale iniziare la
retromarcia. Viene fornita assistenza
da quando il veicolo inizia la retromar-
cia fino a quando raggiunge il parcheg-
gio desiderato.
P. 3 2 4
Modalità di uscita assi-
stita dal parcheggio in
linea
Uscita dal par-
cheggio in
linea
L'assistenza inizia dopo che il veicolo è
stato parcheggiato in linea. Viene for-
nita assistenza per guidare il veicolo
dallo spazio di parcheggio a una posi-
zione dalla quale può partire.
P. 3 2 8
Modalità di parcheg-
gio assistito in retro-
marcia (con funzione
guida avanti)
Parcheggio in
retromarcia
L'assistenza inizia dopo che il veicolo
viene arrestato davanti al parcheggio
desiderato e viene fornita per
l'ingresso in retromarcia in uno spazio
di parcheggio, comprese le istruzioni
per raggiungere una posizione dalla
quale iniziare la retromarcia.
P. 3 3 2

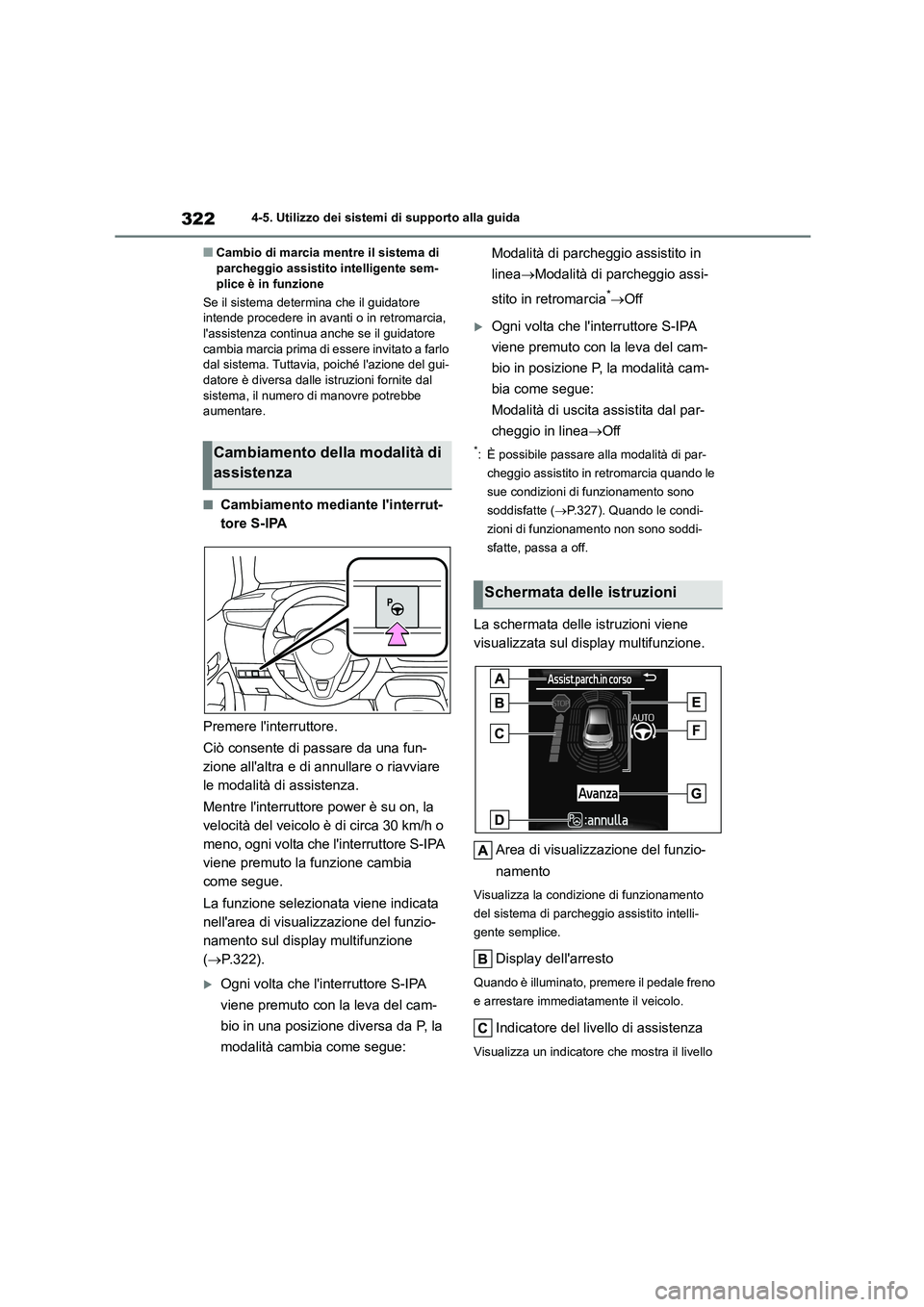

3224-5. Utilizzo dei sistemi di supporto alla guida
■Cambio di marcia mentre il sistema di parcheggio assistito intelligente sem-
plice è in funzione
Se il sistema determina che il guidatore
intende procedere in avanti o in retromarcia, l'assistenza continua anche se il guidatore
cambia marcia prima di essere invitato a farlo
dal sistema. Tuttavia, poiché l'azione del gui- datore è diversa dalle istruzioni fornite dal
sistema, il numero di manovre potrebbe
aumentare.
■Cambiamento mediante l'interrut-
tore S-IPA
Premere l'interruttore.
Ciò consente di passare da una fun-
zione all'altra e di annullare o riavviare
le modalità di assistenza.
Mentre l'interruttore power è su on, la
velocità del veicolo è di circa 30 km/h o
meno, ogni volta che l'interruttore S-IPA
viene premuto la funzione cambia
come segue.
La funzione selezionata viene indicata
nell'area di visualizzazione del funzio-
namento sul display multifunzione
( P.322).
Ogni volta che l'interruttore S-IPA
viene premuto con la leva del cam-
bio in una posizione diversa da P, la
modalità cambia come segue:
Modalità di parcheggio assistito in
linea Modalità di parcheggio assi-
stito in retromarcia* Off
Ogni volta che l'interruttore S-IPA
viene premuto con la leva del cam-
bio in posizione P, la modalità cam-
bia come segue:
Modalità di uscita assistita dal par-
cheggio in linea Off
*: È possibile passare alla modalità di par-
cheggio assistito in retromarcia quando le
sue condizioni di funzionamento sono
soddisfatte ( P.327). Quando le condi-
zioni di funzionam ento non sono soddi-
sfatte, passa a off.
La schermata delle istruzioni viene
visualizzata sul di splay multifunzione.
Area di visualizzazione del funzio-
namento
Visualizza la condi zione di funzionamento
del sistema di parcheggio assistito intelli-
gente semplice.
Display dell'arresto
Quando è illuminato, premere il pedale freno
e arrestare immediatamente il veicolo.
Indicatore del live llo di assistenza
Visualizza un indicatore che mostra il livello
Cambiamento della modalità di
assistenza
Schermata delle istruzioni

323
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
fino alla posizione di arresto del veicolo/la
posizione in corrispondenza della quale il
controllo assistito termina.
Icona dell'interruttore S-IPA
Visualizzata quando la modalità di assi-
stenza può essere cambiata ed è possibile
disattivare o attivare il sistema mediante
l'interruttore S-IPA.
Visualizzazione del sensore par-
cheggio assistito Toyota/visualizza-
zione della posizione porta
(aperta/chiusa)
 P.295
Display dell'azionamento automa-
tico del volante
Visualizzato quando è attivo l'azionamento
automatico del volante.
Visualizzazione del consiglio
Seguire le istruzioni visualizzate e svolgere
le operazioni indicate. A titolo di esempio,
l'illustrazione mostra l'indicazione che è
necessario premere il pedale freno per con-
trollare la velocità del veicolo e verificare la
sicurezza dell'area circostante.
■Indicatore S-IPA nello strumento ( P.102)
Questo indicatore si illumina quando l'aziona-
mento automatico del volante viene eseguito
dal sistema di parcheggio assistito intelli- gente semplice. Terminato il controllo, l'indi-
catore lampeggia per un breve periodo di
tempo e poi si spegne.
■Visualizzazione a comparsa del sensore parcheggio assistito Toyota
Quando il sistema di parcheggio assistito
intelligente semplice è in funzione, se il
sistema PKSB (Freno di supporto al parcheg- gio) rileva un ostacolo, la visualizzazione del
sensore di parcheggio assistito Toyota com-
pare automaticamente nella schermata delle istruzioni ( P.295), indipendentemente dallo
stato attivo o disattivato del sistema PKSB
(Freno di supporto al parcheggio). ( P.295)
La modalità di assistenza viene annul-
lata o interrotta nei casi seguenti.
Il controllo assistito viene annullato
quando
 La funzione di conservazione della
temperatura del sistema è operativa
 È presente un malfunzionamento del
sistema
 Il sistema ha determinato che
l'ambiente di parcheggio non è ido-
neo e che l'assistenza non conti-
nuerà
Quando il controllo assistito viene
annullato, tenere saldamente le mani
sul volante, premere il pedale freno e
arrestare il veicolo.
Ricominciare dall'inizio, poiché il
sistema sarà stato già disinserito. Con-
tinuando a parcheggiare manual-
mente, azionare il volante come si
farebbe normalmente.
Il controllo assistito viene interrotto
quando
 Il volante viene azionato
 La velocità del veicolo supera i 7
km/h durante il controllo assistito
 Il sistema PKSB (Freno di supporto
al parcheggio) è in funzione
Quando il controllo assistito viene inter-
rotto, è possibile riprenderlo seguendo
le istruzioni sullo schermo.
Annullamento o interruzione
della modalità di assistenza

3244-5. Utilizzo dei sistemi di supporto alla guida

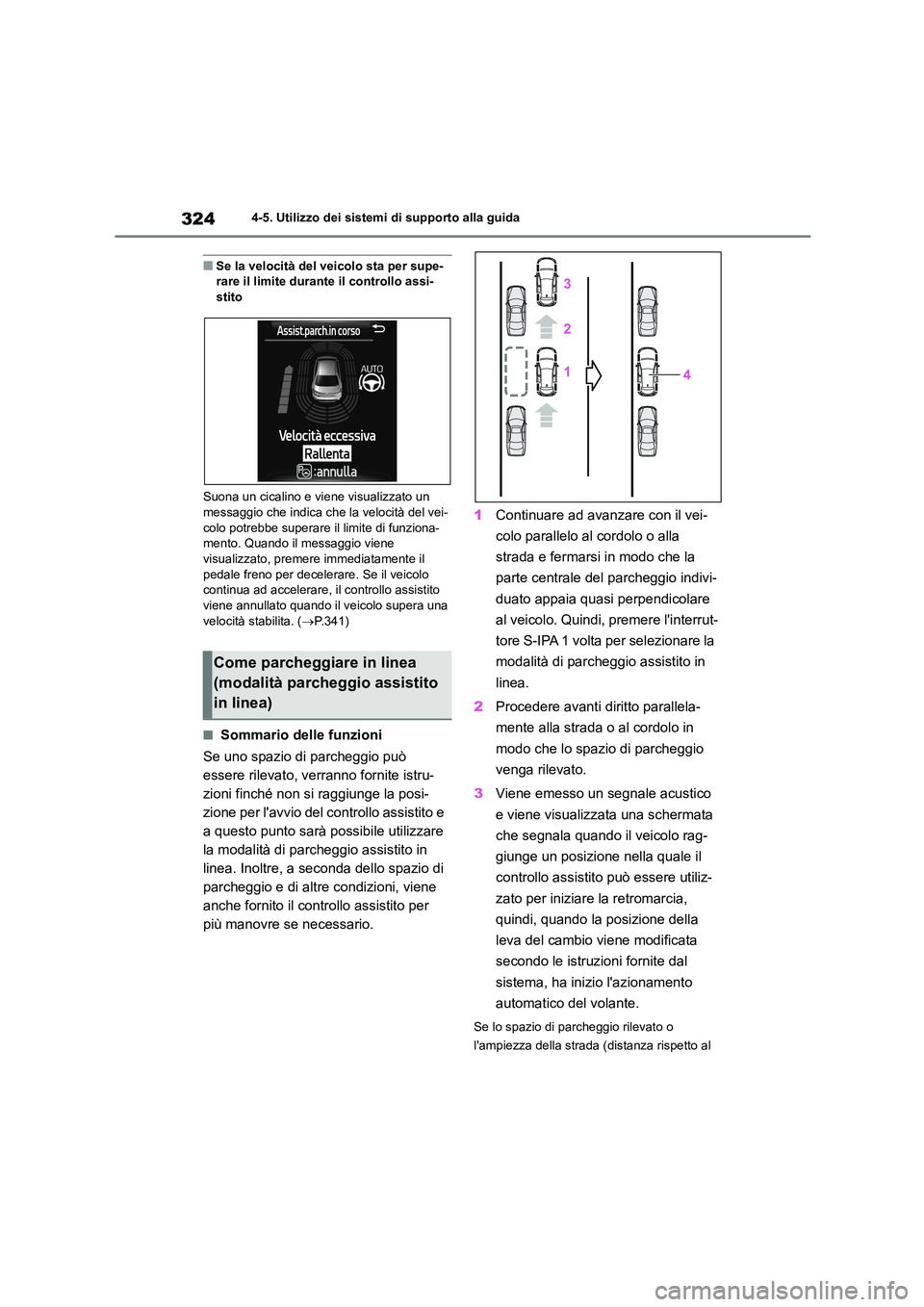

■Se la velocità del veicolo sta per supe- rare il limite durante il controllo assi-
stito
Suona un cicalino e vi ene visualizzato un
messaggio che indica che la velocità del vei-
colo potrebbe superare il limite di funziona- mento. Quando il messaggio viene
visualizzato, premere immediatamente il
pedale freno per decelerare. Se il veicolo continua ad accelerare, il controllo assistito
viene annullato quando il veicolo supera una
velocità stabilita. ( P.341)
■Sommario delle funzioni
Se uno spazio di parcheggio può
essere rilevato, ve rranno fornite istru-
zioni finché non si raggiunge la posi-
zione per l'avvio del controllo assistito e
a questo punto sarà possibile utilizzare
la modalità di parcheggio assistito in
linea. Inoltre, a seconda dello spazio di
parcheggio e di altre condizioni, viene
anche fornito il controllo assistito per
più manovre se necessario.
1 Continuare ad avanzare con il vei-
colo parallelo al cordolo o alla
strada e fermarsi in modo che la
parte centrale del parcheggio indivi-
duato appaia quasi perpendicolare
al veicolo. Quindi, premere l'interrut-
tore S-IPA 1 volta per selezionare la
modalità di parcheggio assistito in
linea.
2 Procedere avanti diritto parallela-
mente alla strada o al cordolo in
modo che lo spazio di parcheggio
venga rilevato.
3 Viene emesso un segnale acustico
e viene visualizzata una schermata
che segnala quando il veicolo rag-
giunge un posizione nella quale il
controllo assistito può essere utiliz-
zato per iniziare la retromarcia,
quindi, quando la posizione della
leva del cambio viene modificata
secondo le istruzioni fornite dal
sistema, ha inizio l'azionamento
automatico del volante.
Se lo spazio di parcheggio rilevato o
l'ampiezza della strada (distanza rispetto al
Come parcheggiare in linea
(modalità parcheggio assistito
in linea)

325
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida

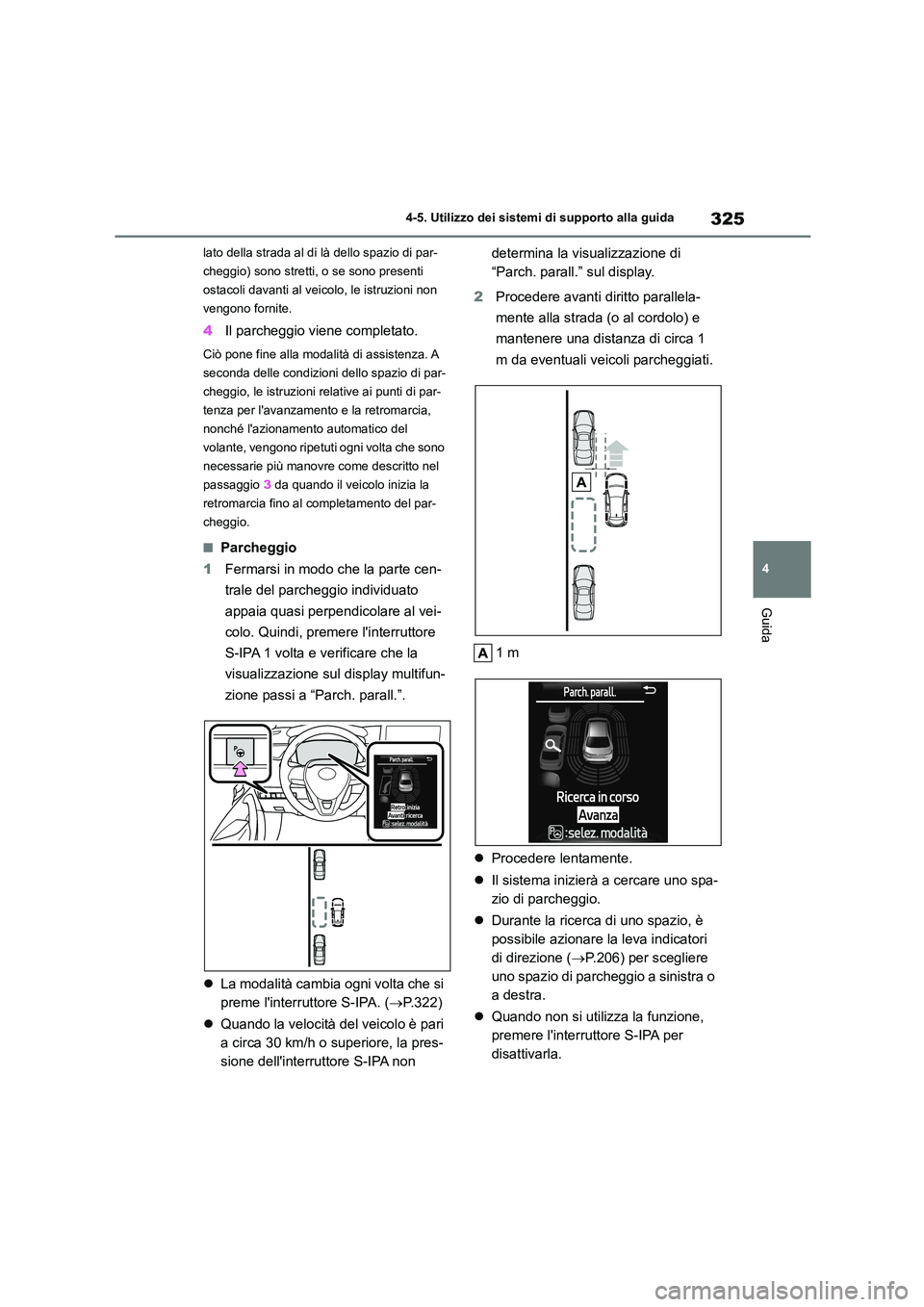

lato della strada al di là dello spazio di par-
cheggio) sono stretti, o se sono presenti
ostacoli davanti al veic olo, le istruzioni non
vengono fornite.
4 Il parcheggio viene completato.
Ciò pone fine alla modalità di assistenza. A
seconda delle condizioni dello spazio di par-
cheggio, le istruzioni relative ai punti di par-
tenza per l'avanzamento e la retromarcia,
nonché l'azionamento automatico del
volante, vengono ripetuti ogni volta che sono
necessarie più manovre come descritto nel
passaggio 3 da quando il veicolo inizia la
retromarcia fino al completamento del par-
cheggio.
■Parcheggio
1 Fermarsi in modo che la parte cen-
trale del parcheggio individuato
appaia quasi perpendicolare al vei-
colo. Quindi, premere l'interruttore
S-IPA 1 volta e verificare che la
visualizzazione sul display multifun-
zione passi a “Parch. parall.”.
 La modalità cambia ogni volta che si
preme l'interruttore S-IPA. ( P.322)
 Quando la velocità del veicolo è pari
a circa 30 km/h o superiore, la pres-
sione dell'interruttore S-IPA non
determina la visualizzazione di
“Parch. parall.” sul display.
2 Procedere avanti diritto parallela-
mente alla strada (o al cordolo) e
mantenere una distanza di circa 1
m da eventuali veicoli parcheggiati.
1 m
 Procedere lentamente.
 Il sistema inizierà a cercare uno spa-
zio di parcheggio.
 Durante la ricerca di uno spazio, è
possibile azionare la leva indicatori
di direzione ( P.206) per scegliere
uno spazio di parcheggio a sinistra o
a destra.
 Quando non si utilizza la funzione,
premere l'interruttore S-IPA per
disattivarla.

3264-5. Utilizzo dei sistemi di supporto alla guida

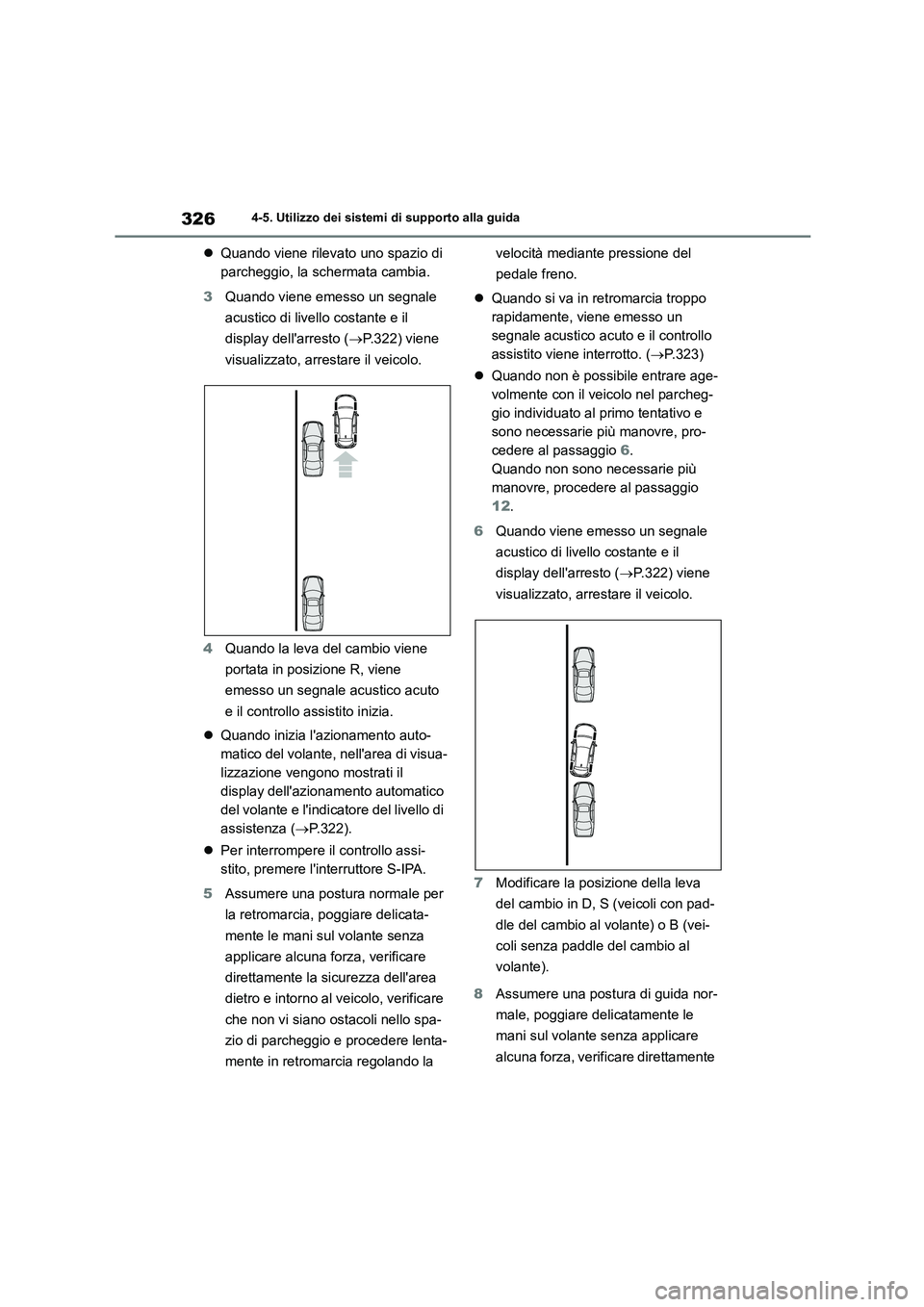

Quando viene rilevato uno spazio di
parcheggio, la schermata cambia.
3 Quando viene emesso un segnale
acustico di livello costante e il
display dell'arresto ( P.322) viene
visualizzato, arrestare il veicolo.
4 Quando la leva del cambio viene
portata in posizione R, viene
emesso un segnale acustico acuto
e il controllo assistito inizia.
 Quando inizia l'azionamento auto-
matico del volante, nell'area di visua-
lizzazione vengono mostrati il
display dell'azionamento automatico
del volante e l'indicatore del livello di
assistenza ( P.322).
 Per interrompere il controllo assi-
stito, premere l'interruttore S-IPA.
5 Assumere una postura normale per
la retromarcia, poggiare delicata-
mente le mani sul volante senza
applicare alcuna forza, verificare
direttamente la sicurezza dell'area
dietro e intorno al veicolo, verificare
che non vi siano ostacoli nello spa-
zio di parcheggio e procedere lenta-
mente in retromarcia regolando la
velocità mediante pressione del
pedale freno.
 Quando si va in retromarcia troppo
rapidamente, viene emesso un
segnale acustico acuto e il controllo
assistito viene interrotto. ( P.323)
 Quando non è possibile entrare age-
volmente con il veicolo nel parcheg-
gio individuato al primo tentativo e
sono necessarie più manovre, pro-
cedere al passaggio 6.
Quando non sono necessarie più
manovre, procedere al passaggio
12 .
6 Quando viene emesso un segnale
acustico di livello costante e il
display dell'arresto ( P.322) viene
visualizzato, arrestare il veicolo.
7 Modificare la posizione della leva
del cambio in D, S (veicoli con pad-
dle del cambio al volante) o B (vei-
coli senza paddle del cambio al
volante).
8 Assumere una postura di guida nor-
male, poggiare delicatamente le
mani sul volante senza applicare
alcuna forza, verificare direttamente

327
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
la sicurezza dell'area davanti e
intorno al veicolo e avanzare lenta-
mente regolando la velocità
mediante pressione del pedale
freno.
9 Quando viene emesso un segnale
acustico di livello costante e il
display dell'arresto ( P.322) viene
visualizzato, arrestare il veicolo.
10 Modificare la posizione della leva
del cambio portandola in R.
11 Assumere una postura normale per
la retromarcia, poggiare delicata-
mente le mani sul volante senza
applicare alcuna forza, verificare
direttamente la sicurezza dell'area
dietro e intorno al veicolo e proce-
dere lentamente in retromarcia
regolando la velocità mediante
pressione del pedale freno.
A seconda delle condizioni dello spazio di
parcheggio, i passaggi da 6 a 11 potreb-
bero dover essere ripetuti.
12 Quando il veicolo è quasi completa-
mente nel parcheggio individuato,
viene emesso un segnale acustico
acuto e il display dell'arresto viene
visualizzato, arrestare il veicolo.
Ciò pone fine alla modalità di parcheggio
assistito in linea.
 Dopo l'arresto, il guidatore è libero di
manovrare il veicolo per raggiungere
il parcheggio desiderato.
 Avere cura di andare in retromarcia
controllando direttamente l'area
davanti e dietro al veicolo e facendo
uso degli specchietti.
■Condizioni di fu nzionamento della modalità di parcheggio assistito in linea
●Al fine di utilizzare correttamente la moda-lità di parcheggio assistito in linea, guidare
con lentezza (a una velocità tale da poter
arrestare il veicolo rapidamente) parallela- mente alla strada (o al marciapiede) man-
tenendo una distanza pari a circa 1 m
rispetto a eventuali veicoli parcheggiati.
●La funzione non può essere usata quando
la velocità del veicolo è pari a circa 30 km/h o superiore.
●I sensori laterali anteriori e i sensori laterali posteriori vengono utilizzati per rilevare
veicoli parcheggiati e determinare il par-
cheggio. Pertanto, quando il rilevamento non è possibile ( P.343), le istruzioni non
vengono fornite.
●Se non vi sono veicoli parcheggiati, il par-
cheggio non può essere determinato. Per-
tanto, la modalità di parcheggio assistito in linea non può essere utilizzata.
●Se non è in grado di rilevare l'ambiente che circonda lo spazio di parcheggio, la
modalità di parcheggio assistito in linea
non può funzionare.
●Le istruzioni continueranno finché la velo-
cità del veicolo non raggiunge o supera 30 km/h circa o finché la funzione non viene
disattivata mediante l'interruttore S-IPA.
■Tempi per la pressione dell'interruttore
S-IPA
Nei casi seguenti, la modalità di assistenza può funzionare anche durante i passaggi
eseguiti per parcheggiare con la modalità di
parcheggio assistito in linea. Tuttavia, in que- sti casi, svolgere le procedure di parcheggio
in base alle informazioni del display multifun-
zione.
●Nel passaggio 1 l'interruttore S-IPA viene
premuto dopo aver già superato il parcheg- gio individuato.
Se il veicolo non viene arrestato nel pas-
saggio 1, premendo 1 volta l'interruttore S-IPA mentre il veicolo è in movimento è
possibile selezionare “Parch. parall.” e pro-
cedere direttamente al passaggio 2.
●Il veicolo viene porta to alla posizione del

3284-5. Utilizzo dei sistemi di supporto alla guida

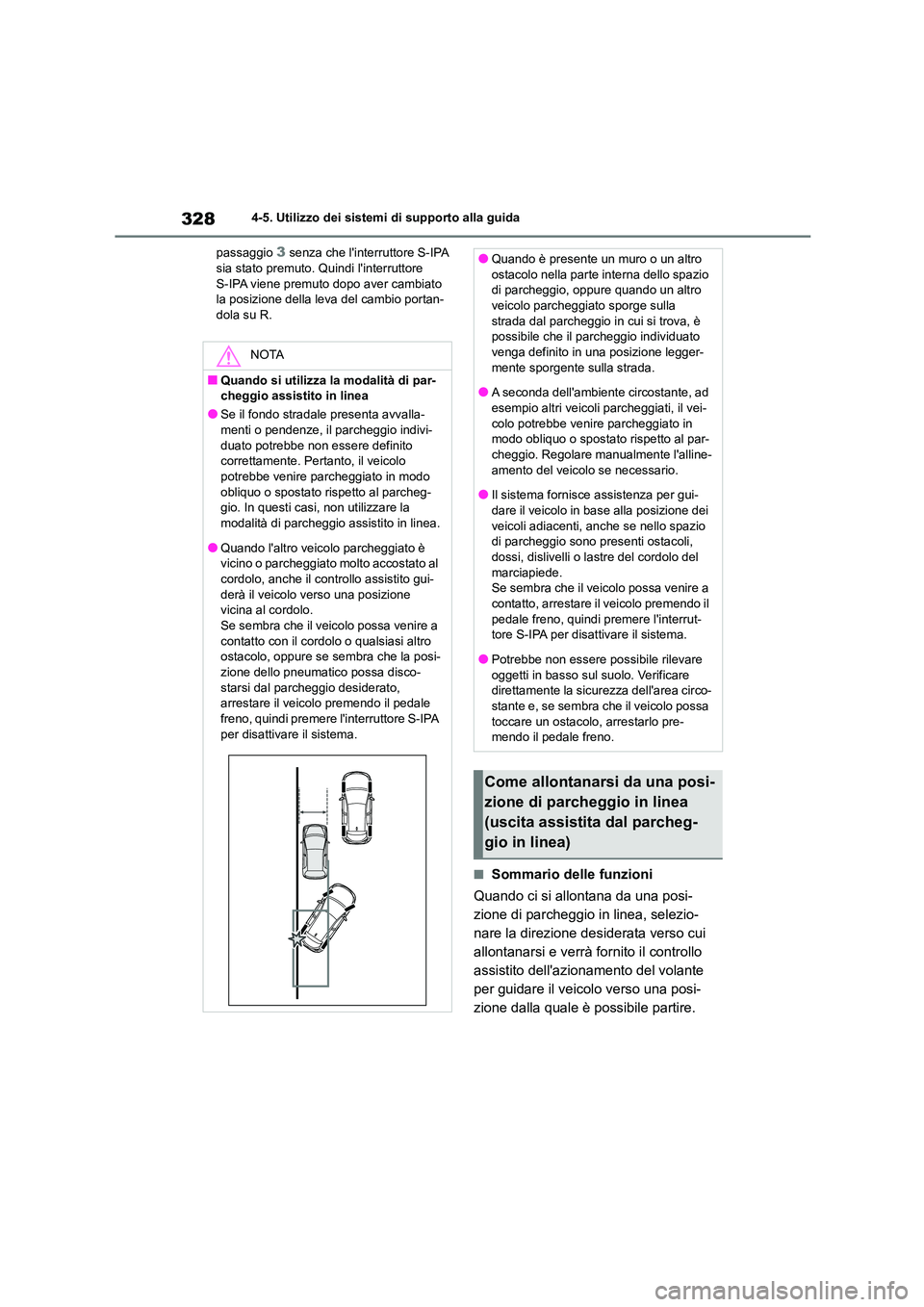

passaggio 3 senza che l'interruttore S-IPA sia stato premuto. Quindi l'interruttore
S-IPA viene premuto dopo aver cambiato
la posizione della leva del cambio portan- dola su R.
■Sommario delle funzioni
Quando ci si allontana da una posi-
zione di parcheggio in linea, selezio-
nare la direzione desiderata verso cui
allontanarsi e verrà fornito il controllo
assistito dell'azionamento del volante
per guidare il veicolo verso una posi-
zione dalla quale è possibile partire.
NOTA
■Quando si utilizza la modalità di par-
cheggio assistito in linea
●Se il fondo stradale presenta avvalla-
menti o pendenze, il parcheggio indivi- duato potrebbe non essere definito
correttamente. Pertanto, il veicolo
potrebbe venire parcheggiato in modo obliquo o spostato ri spetto al parcheg-
gio. In questi casi, non utilizzare la
modalità di parcheggio assistito in linea.
●Quando l'altro veic olo parcheggiato è
vicino o parcheggiato molto accostato al
cordolo, anche il controllo assistito gui- derà il veicolo verso una posizione
vicina al cordolo.
Se sembra che il veicolo possa venire a contatto con il cor dolo o qualsiasi altro
ostacolo, oppure se sembra che la posi-
zione dello pneumatico possa disco- starsi dal parcheggio desiderato,
arrestare il veicolo premendo il pedale
freno, quindi premere l'interruttore S-IPA
per disattivare il sistema.
●Quando è presente un muro o un altro
ostacolo nella parte interna dello spazio
di parcheggio, oppure quando un altro veicolo parcheggiato sporge sulla
strada dal parcheggio in cui si trova, è
possibile che il parcheggio individuato venga definito in una posizione legger-
mente sporgente sulla strada.
●A seconda dell'ambiente circostante, ad esempio altri veicoli parcheggiati, il vei-
colo potrebbe venire parcheggiato in
modo obliquo o spostato rispetto al par-
cheggio. Regolare manualmente l'alline- amento del veicolo se necessario.
●Il sistema fornisce assistenza per gui-
dare il veicolo in base alla posizione dei veicoli adiacenti, anc he se nello spazio
di parcheggio sono presenti ostacoli,
dossi, dislivelli o la stre del cordolo del marciapiede.
Se sembra che il veicolo possa venire a
contatto, arrestare il veicolo premendo il pedale freno, quindi premere l'interrut-
tore S-IPA per disattivare il sistema.
●Potrebbe non essere possibile rilevare oggetti in basso sul suolo. Verificare
direttamente la sicurezza dell'area circo-
stante e, se sembra che il veicolo possa toccare un ostacolo, arrestarlo pre-
mendo il pedale freno.
Come allontanarsi da una posi-
zione di parcheggio in linea
(uscita assistita dal parcheg-
gio in linea)
