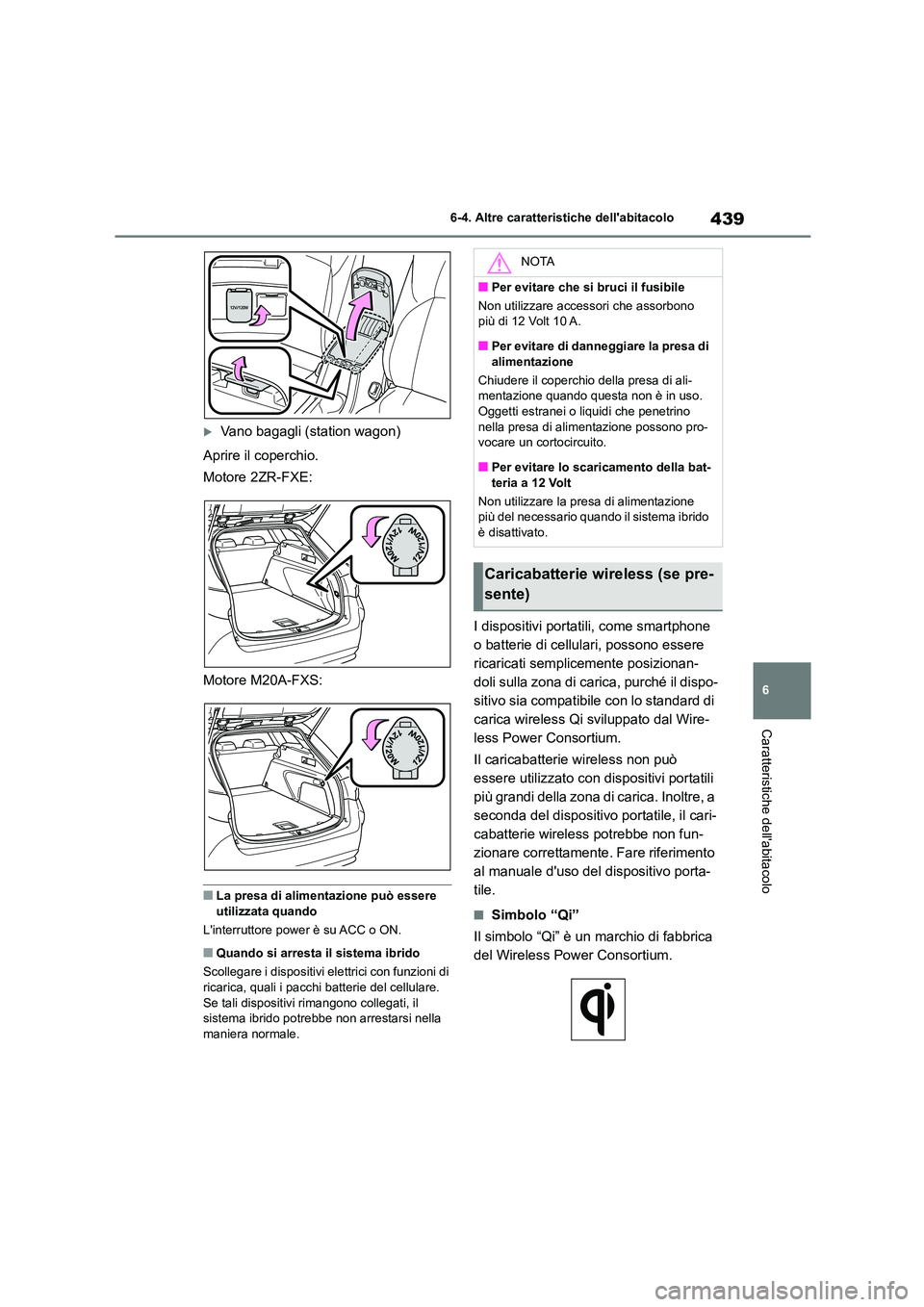

TOYOTA COROLLA HATCHBACK 2022 Manuale duso (in Italian)

439
6
6-4. Altre caratteristiche dell'abitacolo
Caratteristiche dell'abitacolo
Vano bagagli (station wagon)
Aprire il coperchio.
Motore 2ZR-FXE:
Motore M20A-FXS:
■La presa di alimentazione può essere utilizzata quando
L'interruttore power è su ACC o ON.
■Quando si arresta il sistema ibrido
Scollegare i dispositivi el ettrici con funzioni di
ricarica, quali i pacchi batterie del cellulare.
Se tali dispositivi rimangono collegati, il sistema ibrido potrebbe non arrestarsi nella
maniera normale.
I dispositivi portatili, come smartphone
o batterie di cellulari, possono essere
ricaricati semplicemente posizionan-
doli sulla zona di carica, purché il dispo-
sitivo sia compatibile con lo standard di
carica wireless Qi sviluppato dal Wire-
less Power Consortium.
Il caricabatterie wireless non può
essere utilizzato con dispositivi portatili
più grandi della zona di carica. Inoltre, a
seconda del dispositivo portatile, il cari-
cabatterie wireless potrebbe non fun-
zionare correttamente . Fare riferimento
al manuale d'uso del dispositivo porta-
tile.
■Simbolo “Qi”
Il simbolo “Qi” è un marchio di fabbrica
del Wireless Power Consortium.
NOTA
■Per evitare che si bruci il fusibile
Non utilizzare accessori che assorbono
più di 12 Volt 10 A.
■Per evitare di danneggiare la presa di alimentazione
Chiudere il coperchio della presa di ali-
mentazione quando questa non è in uso.
Oggetti estranei o liquidi che penetrino nella presa di alim entazione possono pro-
vocare un cortocircuito.
■Per evitare lo scaricamento della bat- teria a 12 Volt
Non utilizzare la presa di alimentazione
più del necessario quando il sistema ibrido
è disattivato.
Caricabatterie wireless (se pre-
sente)

4406-4. Altre caratteristiche dell'abitacolo

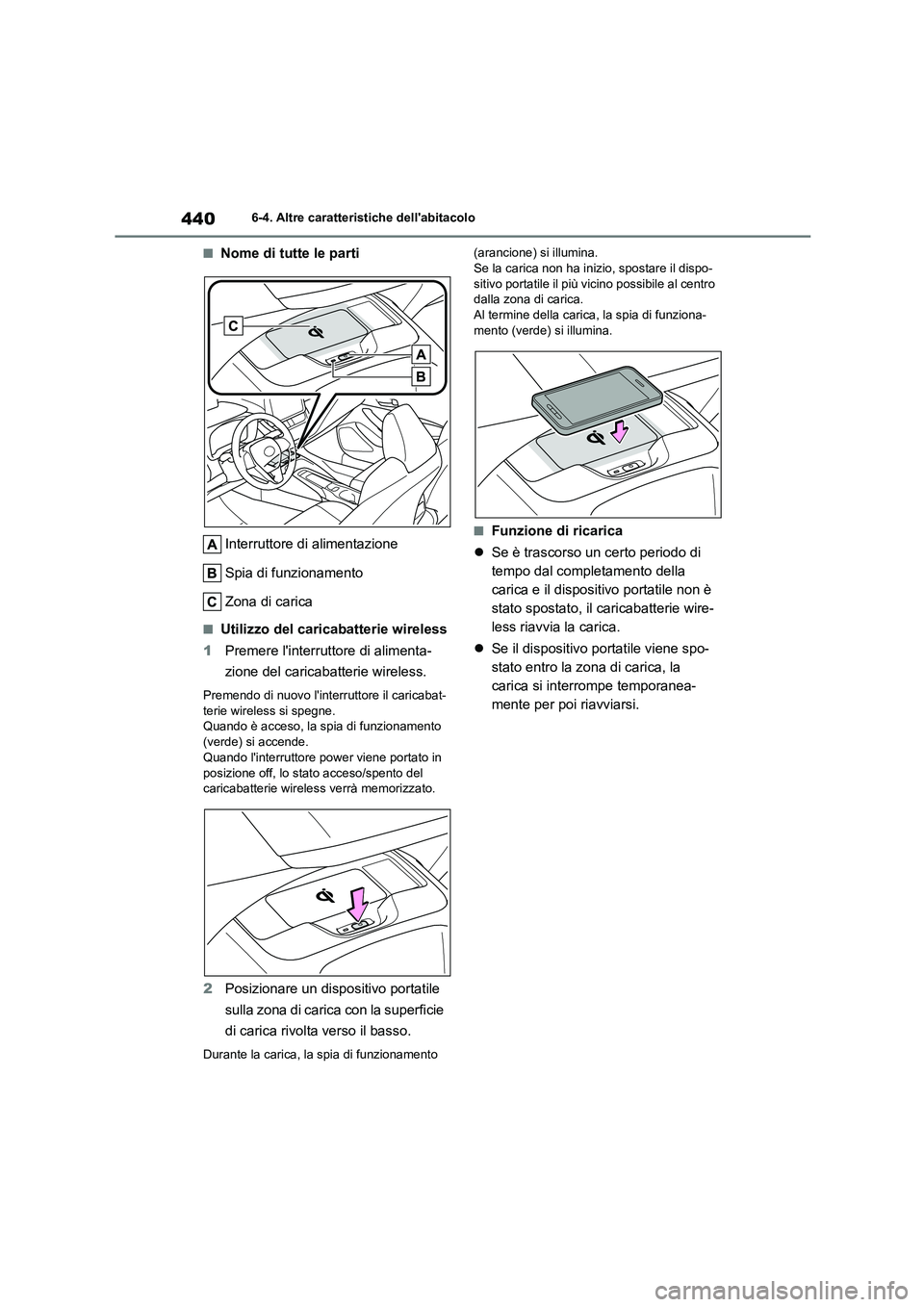

■Nome di tutte le parti
Interruttore di alimentazione
Spia di funzionamento
Zona di carica
■Utilizzo del caricabatterie wireless
1 Premere l'interruttore di alimenta-
zione del caricaba tterie wireless.
Premendo di nuovo l'interruttore il caricabat-
terie wireless si spegne. Quando è acceso, la spia di funzionamento
(verde) si accende.
Quando l'interruttore power viene portato in
posizione off, lo stato acceso/spento del caricabatterie wireless verrà memorizzato.
2 Posizionare un dispositivo portatile
sulla zona di carica con la superficie
di carica rivolt a verso il basso.
Durante la carica, la spia di funzionamento
(arancione) si illumina. Se la carica non ha iniz io, spostare il dispo-
sitivo portatile il più vicino possibile al centro
dalla zona di carica. Al termine della carica, la spia di funziona-
mento (verde) si illumina.
■Funzione di ricarica
 Se è trascorso un certo periodo di
tempo dal completamento della
carica e il dispositivo portatile non è
stato spostato, il caricabatterie wire-
less riavvia la carica.
 Se il dispositivo portatile viene spo-
stato entro la zona di carica, la
carica si interrompe temporanea-
mente per poi riavviarsi.

441
6
6-4. Altre caratteristiche dell'abitacolo
Caratteristiche dell'abitacolo

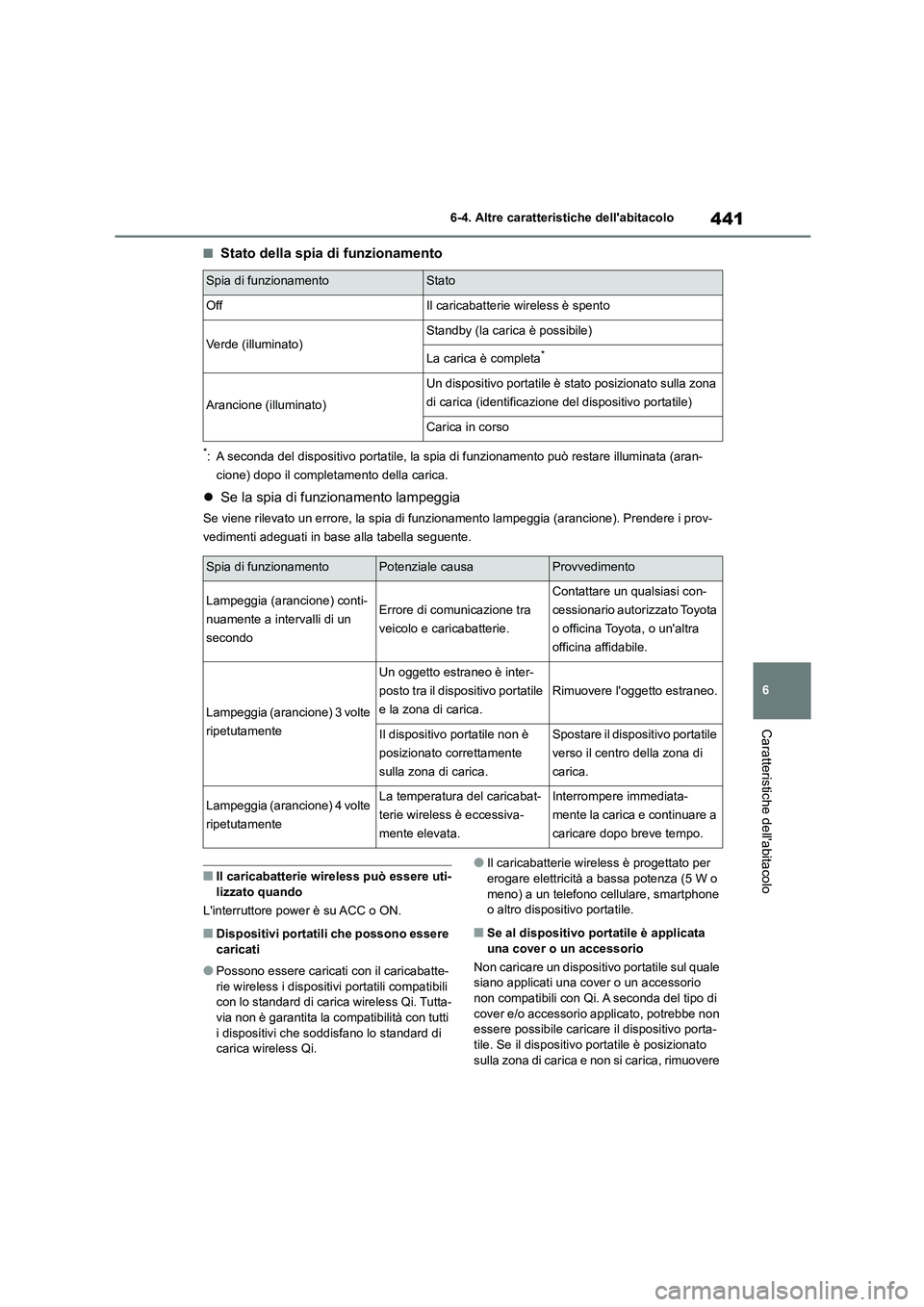

■Stato della spia di funzionamento
*: A seconda del dispositivo portatile, la spia di funzionamento può restare illuminata (aran-
cione) dopo il completamento della carica.
 Se la spia di funzionamento lampeggia
Se viene rilevato un errore, la spia di funzionamento lampeggia (arancione). Prendere i prov-
vedimenti adeguati in base alla tabella seguente.
■Il caricabatterie wireless può essere uti-
lizzato quando
L'interruttore power è su ACC o ON.
■Dispositivi portatili che possono essere caricati
●Possono essere caricati con il caricabatte-rie wireless i dispositivi portatili compatibili
con lo standard di carica wireless Qi. Tutta-
via non è garantita la compatibilità con tutti i dispositivi che soddi sfano lo standard di
carica wireless Qi.
●Il caricabatterie wireless è progettato per
erogare elettricità a bassa potenza (5 W o
meno) a un telefono cellulare, smartphone o altro dispositivo portatile.
■Se al dispositivo portatile è applicata
una cover o un accessorio
Non caricare un dispositivo portatile sul quale
siano applicati una cover o un accessorio non compatibili con Qi. A seconda del tipo di
cover e/o accessorio applicato, potrebbe non
essere possibile carica re il dispositivo porta- tile. Se il dispositiv o portatile è posizionato
sulla zona di carica e non si carica, rimuovere
Spia di funzionamentoStato
OffIl caricabatterie wireless è spento
Verde (illuminato)Standby (la carica è possibile)
La carica è completa*
Arancione (illuminato)
Un dispositivo portatile è stato posizionato sulla zona
di carica (identificazione del dispositivo portatile)
Carica in corso
Spia di funzionamentoPotenziale causaProvvedimento
Lampeggia (arancione) conti-
nuamente a intervalli di un
secondo
Errore di comunicazione tra
veicolo e caricabatterie.
Contattare un qualsiasi con-
cessionario autorizzato Toyota
o officina Toyota, o un'altra
officina affidabile.
Lampeggia (arancione) 3 volte
ripetutamente
Un oggetto estraneo è inter-
posto tra il dispositivo portatile
e la zona di carica.
Rimuovere l'oggetto estraneo.
Il dispositivo portatile non è
posizionato correttamente
sulla zona di carica.
Spostare il dispositivo portatile
verso il centro della zona di
carica.
Lampeggia (arancione) 4 volte
ripetutamente
La temperatura del caricabat-
terie wireless è eccessiva-
mente elevata.
Interrompere immediata-
mente la carica e continuare a
caricare dopo breve tempo.

4426-4. Altre caratteristiche dell'abitacolo

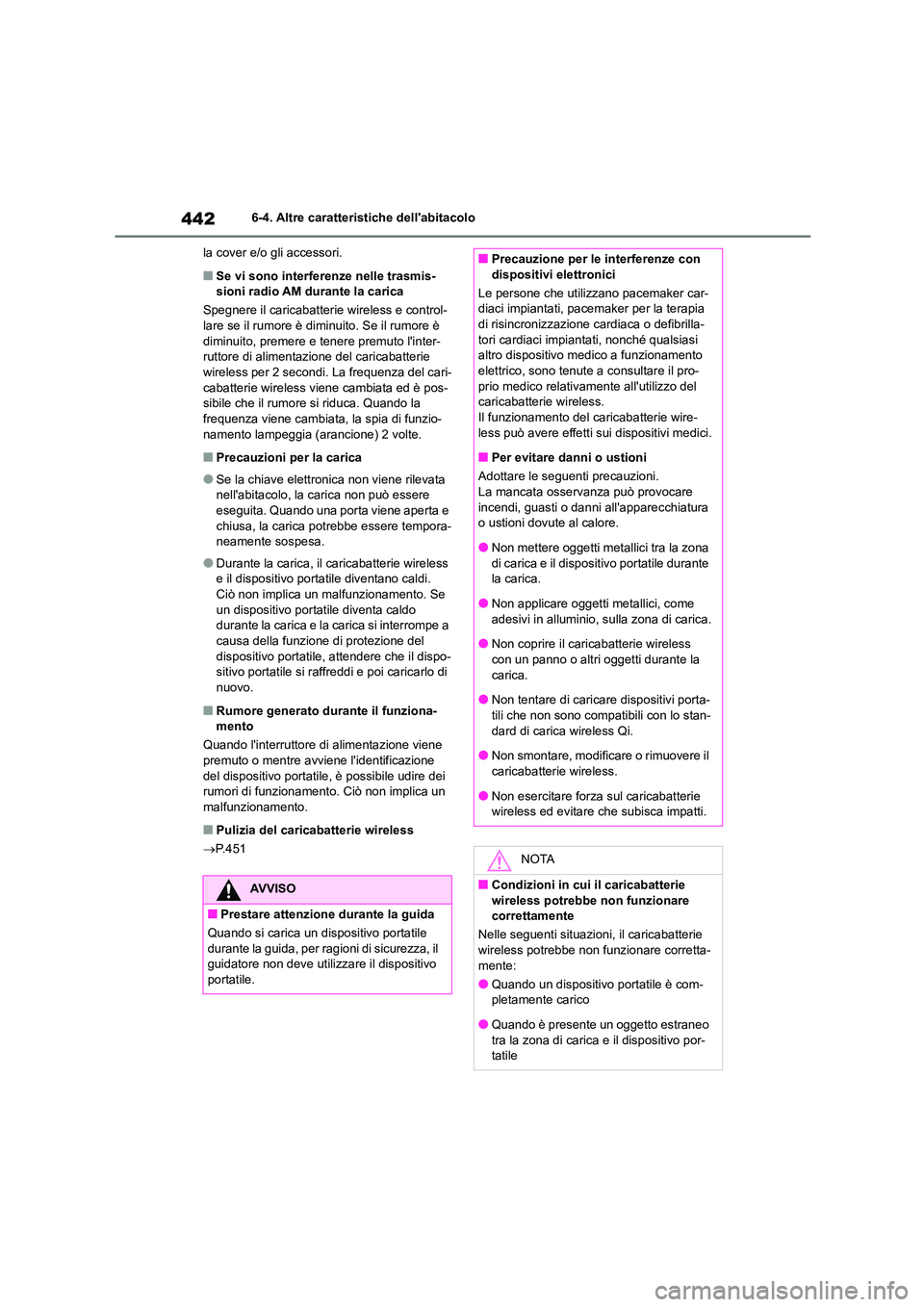

la cover e/o gli accessori.
■Se vi sono interferenze nelle trasmis- sioni radio AM durante la carica
Spegnere il caricabatterie wireless e control-
lare se il rumore è diminuito. Se il rumore è
diminuito, premere e tenere premuto l'inter- ruttore di alimentazione del caricabatterie
wireless per 2 secondi. La frequenza del cari-
cabatterie wireless viene cambiata ed è pos- sibile che il rumore si riduca. Quando la
frequenza viene cambiata, la spia di funzio-
namento lampeggia (arancione) 2 volte.
■Precauzioni per la carica
●Se la chiave elettronica non viene rilevata
nell'abitacolo, la carica non può essere
eseguita. Quando una porta viene aperta e chiusa, la carica potrebbe essere tempora-
neamente sospesa.
●Durante la carica, il caricabatterie wireless
e il dispositivo portatile diventano caldi.
Ciò non implica un malfunzionamento. Se un dispositivo portatile diventa caldo
durante la carica e la carica si interrompe a
causa della funzione di protezione del dispositivo portatile, attendere che il dispo-
sitivo portatile si raffreddi e poi caricarlo di
nuovo.
■Rumore generato dur ante il funziona- mento
Quando l'interruttore di alimentazione viene
premuto o mentre avviene l'identificazione
del dispositivo portatile, è possibile udire dei rumori di funzionamento. Ciò non implica un
malfunzionamento.
■Pulizia del caricabatterie wireless
 P.451
AVVISO
■Prestare attenzione durante la guida
Quando si carica un dispositivo portatile
durante la guida, per ragioni di sicurezza, il guidatore non deve uti lizzare il dispositivo
portatile.
■Precauzione per le interferenze con
dispositivi elettronici
Le persone che utilizzano pacemaker car-
diaci impiantati, pacemaker per la terapia di risincronizzazione cardiaca o defibrilla-
tori cardiaci impiantati, nonché qualsiasi
altro dispositivo medico a funzionamento elettrico, sono tenute a consultare il pro-
prio medico relativamente all'utilizzo del
caricabatterie wireless. Il funzionamento del caricabatterie wire-
less può avere effetti sui dispositivi medici.
■Per evitare danni o ustioni
Adottare le seguenti precauzioni.
La mancata osservanza può provocare incendi, guasti o danni all'apparecchiatura
o ustioni dovute al calore.
●Non mettere oggetti metallici tra la zona di carica e il dispos itivo portatile durante
la carica.
●Non applicare oggetti metallici, come adesivi in alluminio, sulla zona di carica.
●Non coprire il caricabatterie wireless
con un panno o altri oggetti durante la carica.
●Non tentare di caricare dispositivi porta-
tili che non sono compatibili con lo stan- dard di carica wireless Qi.
●Non smontare, modificare o rimuovere il
caricabatterie wireless.
●Non esercitare forza sul caricabatterie
wireless ed evitare che subisca impatti.
NOTA
■Condizioni in cu i il caricabatterie
wireless potrebbe non funzionare
correttamente
Nelle seguenti situazioni, il caricabatterie wireless potrebbe non funzionare corretta-
mente:
●Quando un dispositivo portatile è com-
pletamente carico
●Quando è presente un oggetto estraneo
tra la zona di carica e il dispositivo por-
tatile

443
6
6-4. Altre caratteristiche dell'abitacolo
Caratteristiche dell'abitacolo

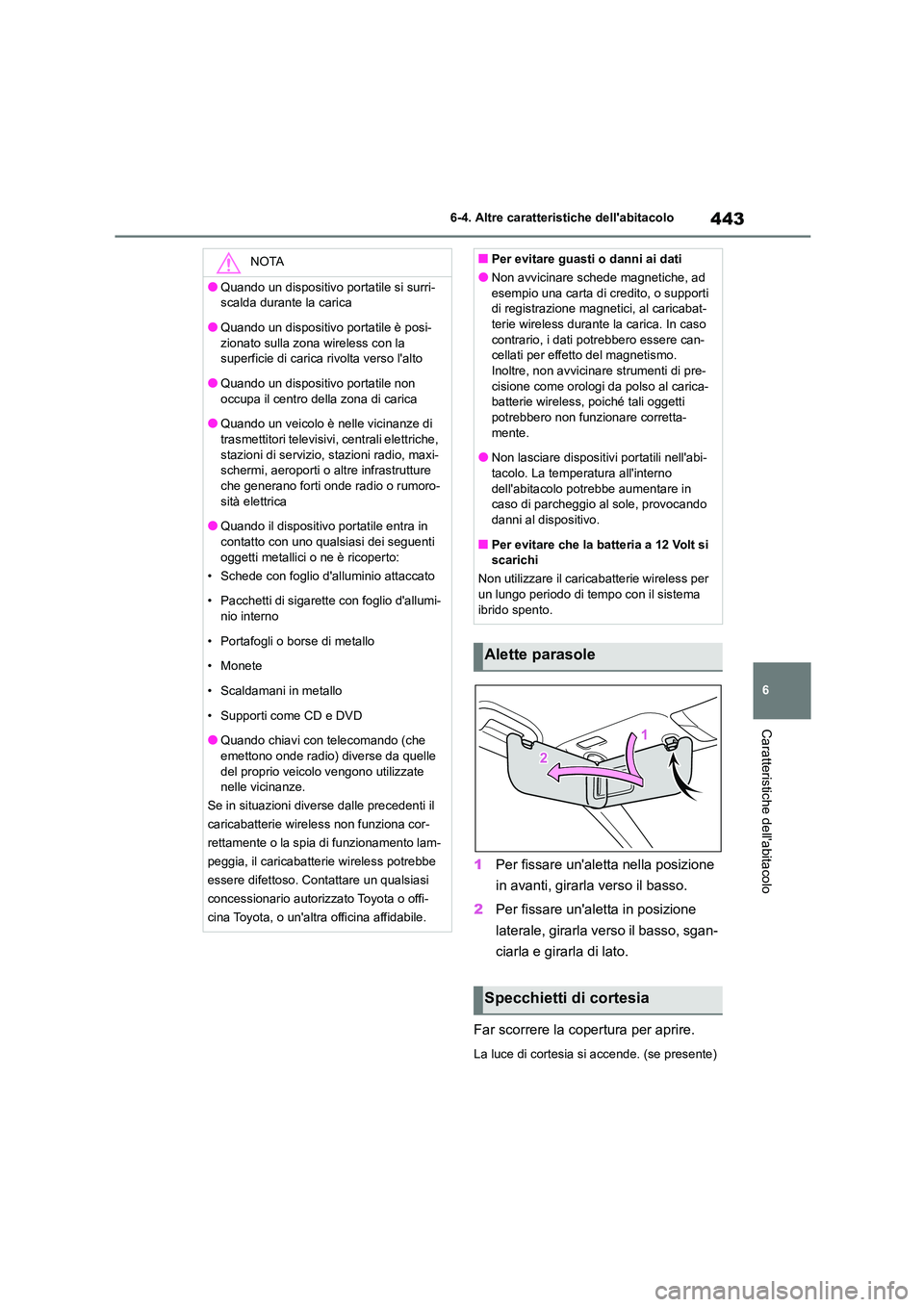

1 Per fissare un'aletta nella posizione
in avanti, girarla verso il basso.
2 Per fissare un'aletta in posizione
laterale, girarla verso il basso, sgan-
ciarla e girarla di lato.
Far scorrere la copertura per aprire.
La luce di cortesia si accende. (se presente)
NOTA
●Quando un dispositivo portatile si surri-
scalda durante la carica
●Quando un dispositivo portatile è posi- zionato sulla zona wireless con la
superficie di carica rivolta verso l'alto
●Quando un dispositivo portatile non occupa il centro della zona di carica
●Quando un veicolo è nelle vicinanze di
trasmettitori televisivi , centrali elettriche, stazioni di servizio, stazioni radio, maxi-
schermi, aeroporti o altre infrastrutture
che generano forti onde radio o rumoro- sità elettrica
●Quando il dispositivo portatile entra in
contatto con uno qualsiasi dei seguenti oggetti metallici o ne è ricoperto:
• Schede con foglio d'alluminio attaccato
• Pacchetti di sigarette con foglio d'allumi-
nio interno
• Portafogli o borse di metallo
• Monete
• Scaldamani in metallo
• Supporti come CD e DVD
●Quando chiavi con telecomando (che
emettono onde radio) diverse da quelle
del proprio veicolo vengono utilizzate nelle vicinanze.
Se in situazioni diverse dalle precedenti il
caricabatterie wireless non funziona cor-
rettamente o la spia di funzionamento lam-
peggia, il caricabatterie wireless potrebbe
essere difettoso. Contattare un qualsiasi
concessionario autorizzato Toyota o offi-
cina Toyota, o un'altra officina affidabile.
■Per evitare guasti o danni ai dati
●Non avvicinare schede magnetiche, ad
esempio una carta di credito, o supporti
di registrazione magnetici, al caricabat- terie wireless durante la carica. In caso
contrario, i dati potrebbero essere can-
cellati per effetto del magnetismo. Inoltre, non avvicinare strumenti di pre-
cisione come orologi da polso al carica-
batterie wireless, poiché tali oggetti potrebbero non funzionare corretta-
mente.
●Non lasciare disposit ivi portatili nell'abi-
tacolo. La temperatura all'interno dell'abitacolo potrebbe aumentare in
caso di parcheggio al sole, provocando
danni al dispositivo.
■Per evitare che la batteria a 12 Volt si
scarichi
Non utilizzare il caricabatterie wireless per
un lungo periodo di tempo con il sistema ibrido spento.
Alette parasole
Specchietti di cortesia

4446-4. Altre caratteristiche dell'abitacolo

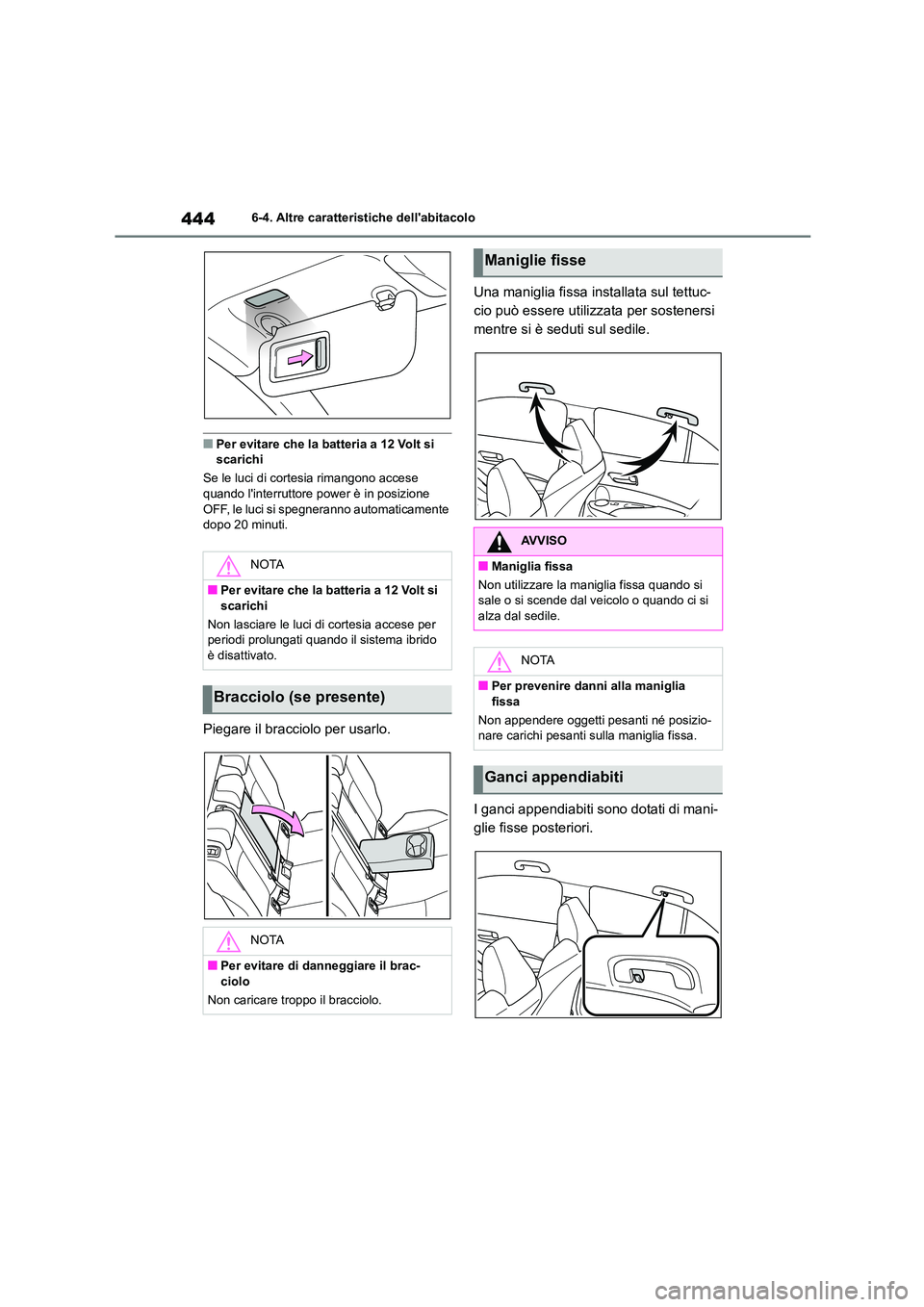

■Per evitare che la batteria a 12 Volt si scarichi
Se le luci di cortesia rimangono accese
quando l'interruttore power è in posizione
OFF, le luci si spegneranno automaticamente dopo 20 minuti.
Piegare il bracciolo per usarlo.
Una maniglia fissa installata sul tettuc-
cio può essere utilizzata per sostenersi
mentre si è seduti sul sedile.
I ganci appendiabiti sono dotati di mani-
glie fisse posteriori.
NOTA
■Per evitare che la batteria a 12 Volt si
scarichi
Non lasciare le luci di cortesia accese per periodi prolungati quando il sistema ibrido
è disattivato.
Bracciolo (se presente)
NOTA
■Per evitare di danneggiare il brac- ciolo
Non caricare troppo il bracciolo.
Maniglie fisse
AVVISO
■Maniglia fissa
Non utilizzare la maniglia fissa quando si sale o si scende dal veicolo o quando ci si
alza dal sedile.
NOTA
■Per prevenire danni alla maniglia
fissa
Non appendere oggetti pesanti né posizio- nare carichi pesanti sulla maniglia fissa.
Ganci appendiabiti

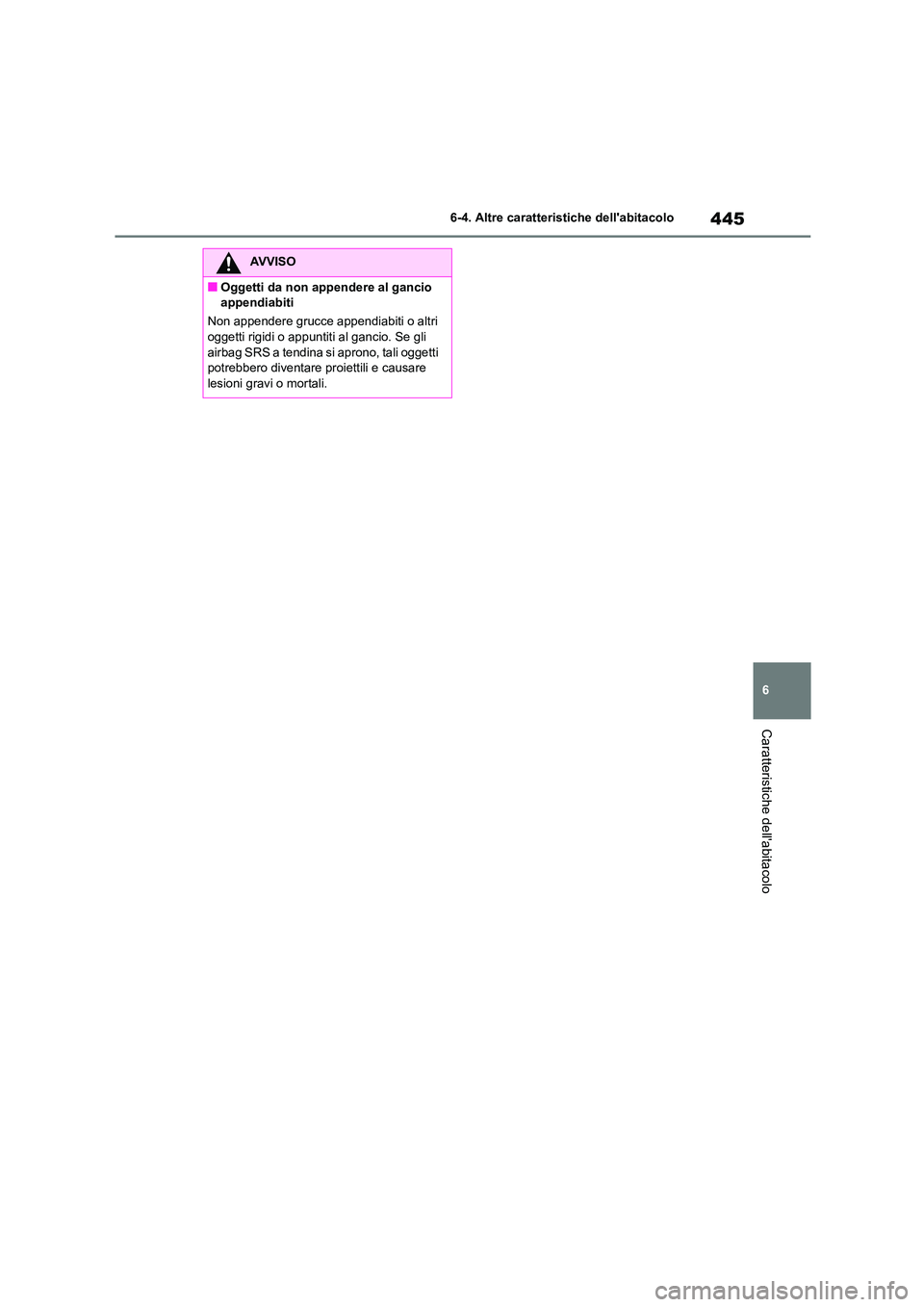

445
6
6-4. Altre caratteristiche dell'abitacolo
Caratteristiche dell'abitacolo
AVVISO
■Oggetti da non appendere al gancio
appendiabiti
Non appendere grucce appendiabiti o altri
oggetti rigidi o appuntiti al gancio. Se gli airbag SRS a tendina si aprono, tali oggetti
potrebbero diventare proiettili e causare
lesioni gravi o mortali.

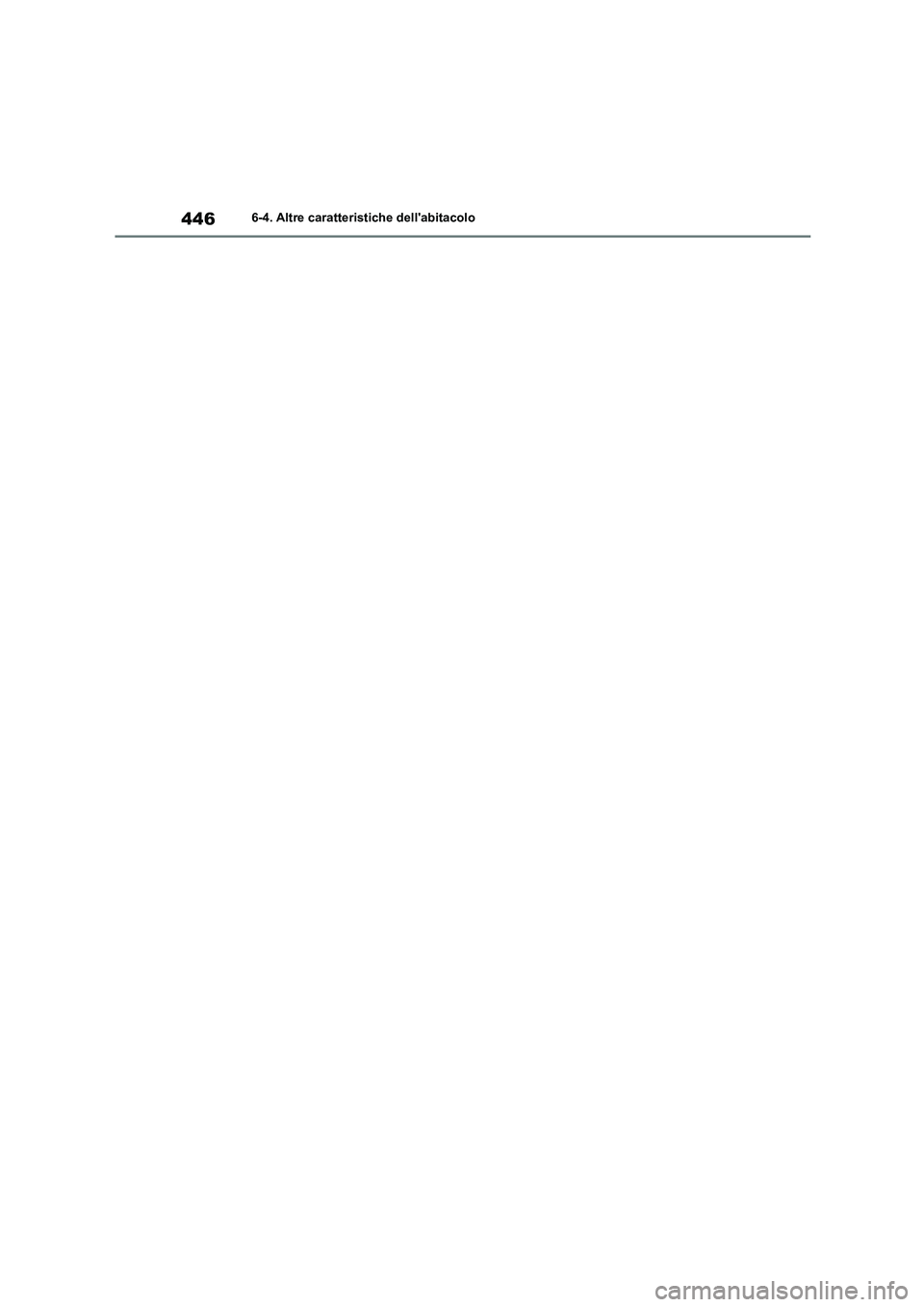

4466-4. Altre caratteristiche dell'abitacolo

7

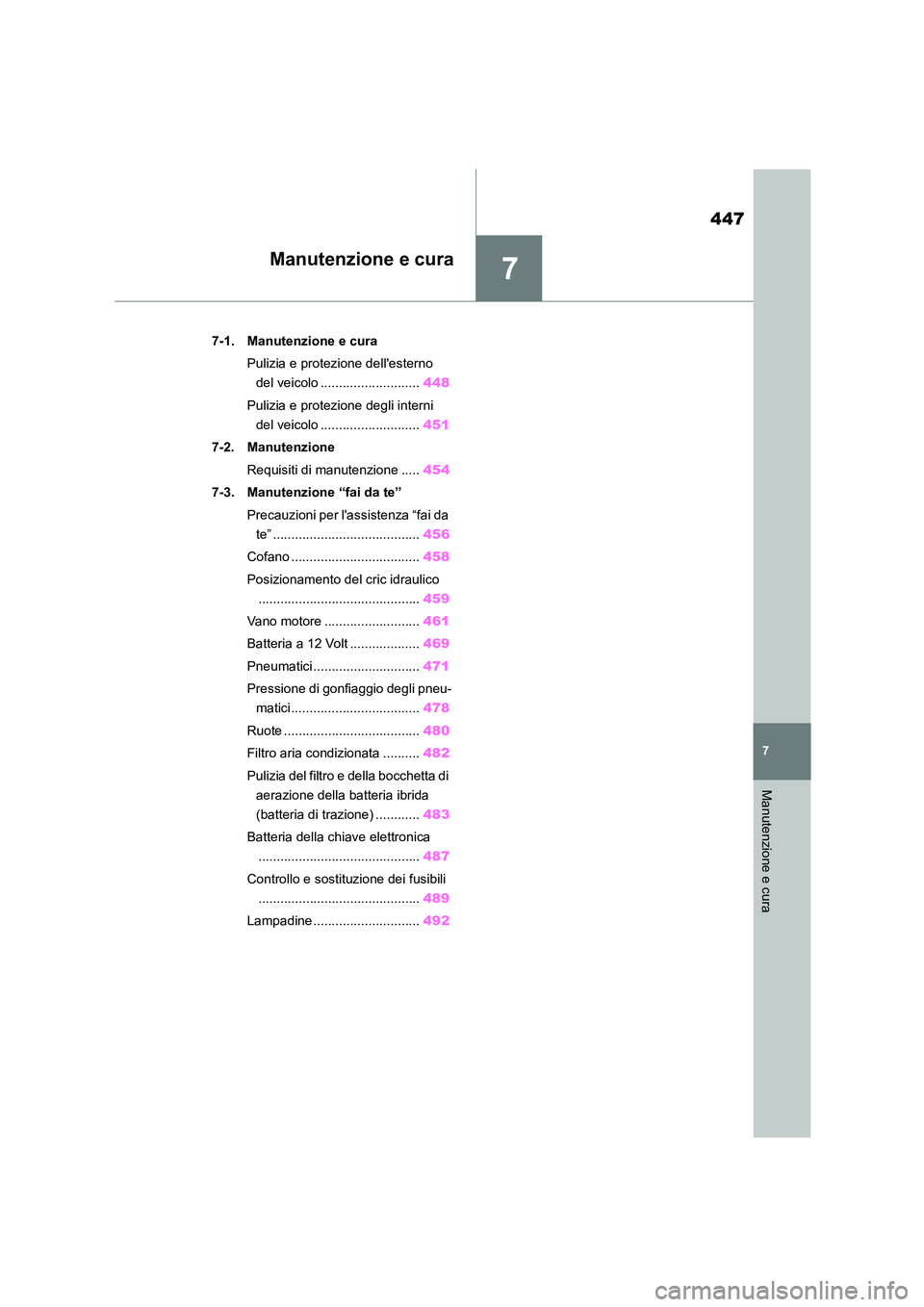

447
7
Manutenzione e cura
Manutenzione e cura
.7-1. Manutenzione e cura
Pulizia e protezione dell'esterno
del veicolo ........................... 448
Pulizia e protezione degli interni
del veicolo ........................... 451
7-2. Manutenzione
Requisiti di manutenzione ..... 454
7-3. Manutenzione “fai da te”
Precauzioni per l'assistenza “fai da
te” ........................................ 456
Cofano ................................... 458
Posizionamento del cric idraulico
............................................ 459
Vano motore .......................... 461
Batteria a 12 Volt ................... 469
Pneumatici ............................. 471
Pressione di gonfiaggio degli pneu-
matici ................................... 478
Ruote ..................................... 480
Filtro aria condizionata .......... 482
Pulizia del filtro e della bocchetta di
aerazione della batteria ibrida
(batteria di trazione) ............ 483
Batteria della chiave elettronica
............................................ 487
Controllo e sostituzione dei fusibili
............................................ 489
Lampadine ............................. 492

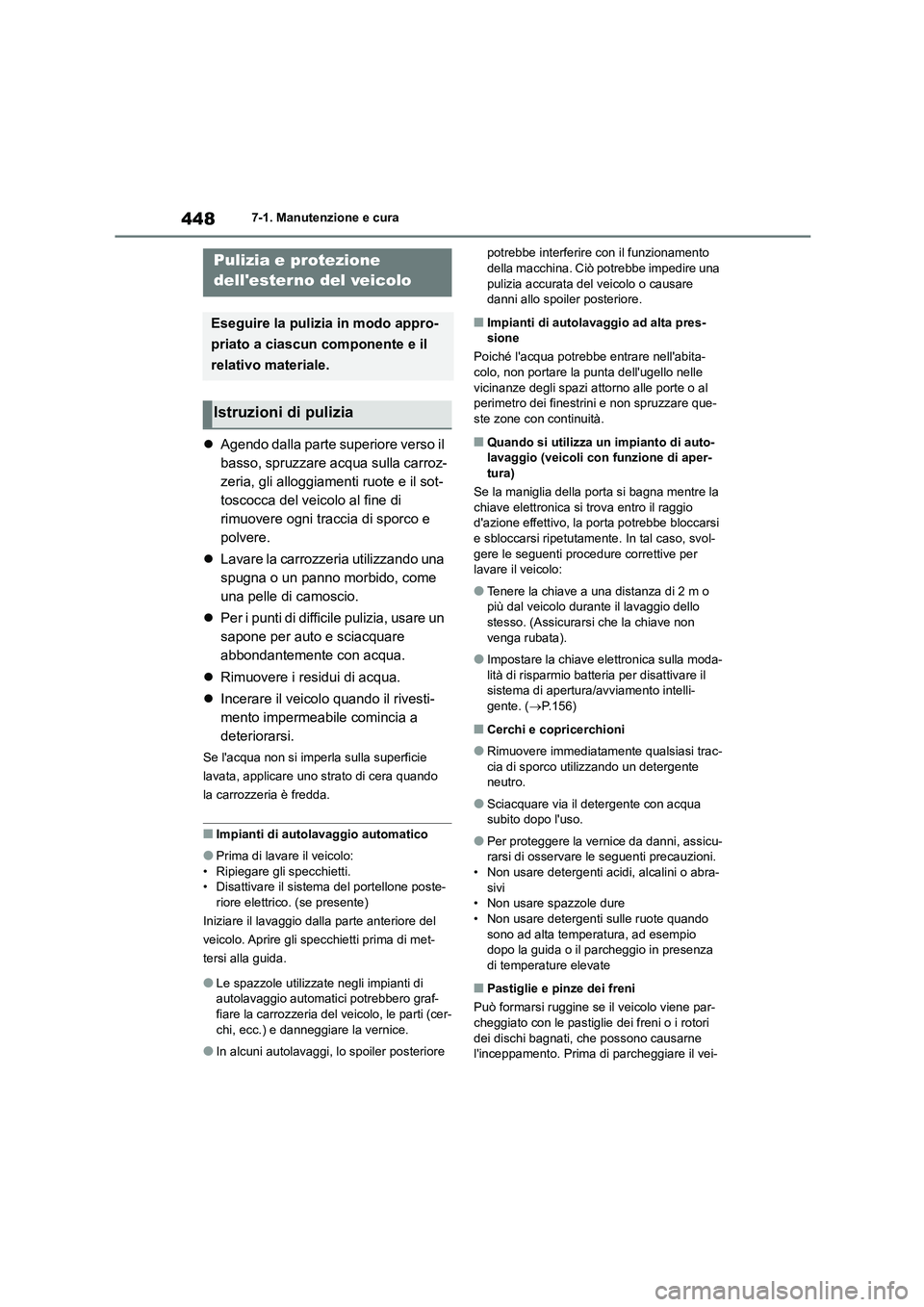

4487-1. Manutenzione e cura
7-1.Manutenzione e cura
Agendo dalla parte superiore verso il
basso, spruzzare acqua sulla carroz-
zeria, gli alloggiamenti ruote e il sot-
toscocca del veicolo al fine di
rimuovere ogni traccia di sporco e
polvere.
 Lavare la carrozzeria utilizzando una
spugna o un panno morbido, come
una pelle di camoscio.
 Per i punti di difficile pulizia, usare un
sapone per auto e sciacquare
abbondantemente con acqua.
 Rimuovere i residui di acqua.
 Incerare il veicolo quando il rivesti-
mento impermeabile comincia a
deteriorarsi.
Se l'acqua non si imper la sulla superficie
lavata, applicare uno strato di cera quando
la carrozzeria è fredda.
■Impianti di autolavaggio automatico
●Prima di lavare il veicolo:
• Ripiegare gli specchietti. • Disattivare il sistema del portellone poste-
riore elettrico. (se presente)
Iniziare il lavaggio dalla parte anteriore del
veicolo. Aprire gli specchietti prima di met-
tersi alla guida.
●Le spazzole utilizzate negli impianti di autolavaggio automatici potrebbero graf-
fiare la carrozzeria del veicolo, le parti (cer-
chi, ecc.) e danneggiare la vernice.
●In alcuni autolavaggi, lo spoiler posteriore
potrebbe interferire con il funzionamento della macchina. Ciò potrebbe impedire una
pulizia accurata del veicolo o causare
danni allo spoiler posteriore.
■Impianti di autolavaggio ad alta pres- sione
Poiché l'acqua potrebbe entrare nell'abita-
colo, non portare la punta dell'ugello nelle
vicinanze degli spazi attorno alle porte o al perimetro dei finestrini e non spruzzare que-
ste zone con continuità.
■Quando si utilizza un impianto di auto-
lavaggio (veicoli con funzione di aper-
tura)
Se la maniglia della porta si bagna mentre la chiave elettronica si trova entro il raggio
d'azione effettivo, la porta potrebbe bloccarsi
e sbloccarsi ripetutamente. In tal caso, svol- gere le seguenti procedure correttive per
lavare il veicolo:
●Tenere la chiave a una distanza di 2 m o
più dal veicolo durant e il lavaggio dello
stesso. (Assicurarsi che la chiave non venga rubata).
●Impostare la chiave elettronica sulla moda-lità di risparmio batteria per disattivare il
sistema di apertura/avviamento intelli-
gente. ( P.156)
■Cerchi e copricerchioni
●Rimuovere immediatamente qualsiasi trac-
cia di sporco utilizzando un detergente neutro.
●Sciacquare via il detergente con acqua subito dopo l'uso.
●Per proteggere la vernice da danni, assicu-rarsi di osservare le seguenti precauzioni.
• Non usare detergenti acidi, alcalini o abra-
sivi • Non usare spazzole dure
• Non usare detergenti sulle ruote quando
sono ad alta temperatura, ad esempio dopo la guida o il parcheggio in presenza
di temperature elevate
■Pastiglie e pinze dei freni
Può formarsi ruggine se il veicolo viene par-
cheggiato con le pastiglie dei freni o i rotori dei dischi bagnati, ch e possono causarne
l'inceppamento. Prima di parcheggiare il vei-
Pulizia e protezione
dell'esterno del veicolo
Eseguire la pulizia in modo appro-
priato a ciascun componente e il
relativo materiale.
Istruzioni di pulizia
