TOYOTA COROLLA HATCHBACK 2022 Manuale duso (in Italian)

449
7
7-1. Manutenzione e cura
Manutenzione e cura
colo dopo averlo lavato, guidare lentamente e frenare varie volte per asciugare le parti.
■Paraurti
Non sfregare con detergenti abrasivi.
■Parti placcate
Se non è possibile rimuovere lo sporco,
pulire le parti come segue:
●Utilizzare un panno morbido inumidito con
una soluzione al 5% circa di detergente
neutro e acqua per eliminare lo sporco.
●Pulire la superficie con un panno morbido
e asciutto per eliminare eventuali residui di
umidità.
●Per rimuovere depositi oleosi, utilizzare
salviette imbevute di alcool o un prodotto simile.
AVVISO
■Quando si lava il veicolo
Non utilizzare acqua all'interno del vano
motore. Così facendo è possibile provo- care l'incendio dei componenti elettrici,
ecc.
■Quando si pulisce il parabrezza (vei-
coli con tergicristalli del parabrezza dotati di sensore pioggia)
Portare l'interruttore del tergicristallo su
off. Se l'interruttore del tergicristallo si
trova in posizione “AUTO”, i tergicristalli potrebbero azionarsi inaspettatamente
nelle seguenti situazioni e potrebbero cau-
sare l'intrappolamento delle mani o altre lesioni gravi e danni alle spazzole.
Off
AUTO
●Quando si tocca con la mano la parte
superiore del parabrezza dove è situato
il sensore pioggia
●Quando uno straccio bagnato o un altro
oggetto simile viene tenuto vicino al
sensore pioggia
●Se qualcosa urta contro il parabrezza
●Se si tocca direttamente il corpo del
sensore pioggia o se qualcosa urta con-
tro il sensore pioggia
■Precauzioni riguardanti il terminale di
scarico
I gas di scarico rendono il terminale di sca-
rico estremamente caldo. Quando si lava il veicolo, prestare atten-
zione a non toccare il terminale di scarico
finché non si è sufficientemente raffred- dato, poiché il contatto con un terminale di
scarico ad alta temperatura può provocare
ustioni.
■Precauzioni riguardanti il paraurti
posteriore con monitor punto cieco
(se presente)
Se la vernice del paraurti posteriore è scheggiata o graffiata, il sistema potrebbe
non funzionare correttamente. In tal caso,
consultare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
NOTA
■Per evitare un deterioramento della
vernice e la corrosione della carroz-
zeria e dei componenti (cerchi in allu- minio, ecc.).
●Lavare immediatamente il veicolo nei
seguenti casi:
• Dopo aver guidato lungo la costa
marina
• Dopo aver guidato su strade su cui è
stato sparso del sale
• Se sono presenti tracce di catrame o di resina sulla superficie della vernice

4507-1. Manutenzione e cura
NOTA
• Se sono presenti insetti morti, escre-
menti di insetti o di uccelli sulla superfi-
cie della vernice
• Dopo aver guidato in una zona contami-
nata da fuliggine, fumo oleoso, polvere
di miniera, polveri ferrose o sostanze chimiche
• Se il veicolo diventa troppo sporco di
polvere o fango
• Se dei liquidi come benzene e benzina
vengono spruzzati sulla superficie verni-
ciata
●Se la vernice è scheggiata o graffiata,
farla riparare immediatamente.
●Per evitarne la corrosione, rimuovere lo sporco dalle ruote e, se è necessario
conservarle, riporle in un luogo con un
basso livello di umidità.
■Pulizia delle luci esterne
●Lavare con cautela. Non usare sostanze
organiche né strofinare con una spaz-
zola dura. Le superfici delle luci potrebbero dan-
neggiarsi.
●Non applicare la cera sulle superfici dei
fari. La cera può danneggiare le lenti.
■Per prevenire danni ai bracci dei ter-
gicristalli del parabrezza
Quando si sollevano i bracci dei tergicri- stalli dal parabrezza, occorre alzare dap-
prima il braccio tergicristallo del lato
guidatore e poi quello del passeggero. Quando si riportano i tergicristalli nella loro
posizione originale, farlo dapprima dal lato
passeggero.
■Lavaggio del veicolo presso un auto-
lavaggio automatico (veicoli con ter-
gicristalli del parabrezza dotati di sensore pioggia)
Portare l'interruttore del tergicristallo in
posizione off. Se l'interruttore del tergicri-
stallo si trova in posizione “AUTO”, i tergi- cristalli potrebbero azionarsi e le spazzole
subire danni.
■Quando si utilizza un autolavaggio ad
alta pressione
●Veicoli con impianto m onitor retrovisore: Quando si lava il veicolo, non esporre
direttamente la telecamera o la zona cir-
costante allo spruzzo di una lancia ad alta pressione. La forza applicata
dall'acqua ad alta pressione potrebbe
causare il funzionamento anomalo del dispositivo.
●Non avvicinare la punt a dell'ugello alle
cuffie (con rivestimento realizzato in gomma o in resina), ai connettori o alle
parti seguenti. Le parti potrebbero
subire danni se vengono in contatto con acqua ad alta pressione.
• Parti legate alla trazione
• Parti dello sterzo
• Parti delle sospensioni
• Parti dei freni
●Mantenere l'ugello di lavaggio a una
distanza di almeno 30 cm dalla carroz- zeria del veicolo. In caso contrario, le
parti in resina, quali modanature e
paraurti, potrebbero deformarsi e venire danneggiate. Inoltre, non dirigere conti-
nuamente l'ugello verso la stessa posi-
zione.
●Non spruzzare la parte inferiore del
parabrezza in modo continuo. Qualora
dovesse entrare acqua nella bocchetta dell'impianto di condizionamento aria
ubicata nelle vicinanze della parte infe-
riore del parabrezza, l'impianto di condi- zionamento aria potrebbe non
funzionare correttamente.
●Non lavare il sottoscocca del veicolo con un autolavaggio ad alta pressione.

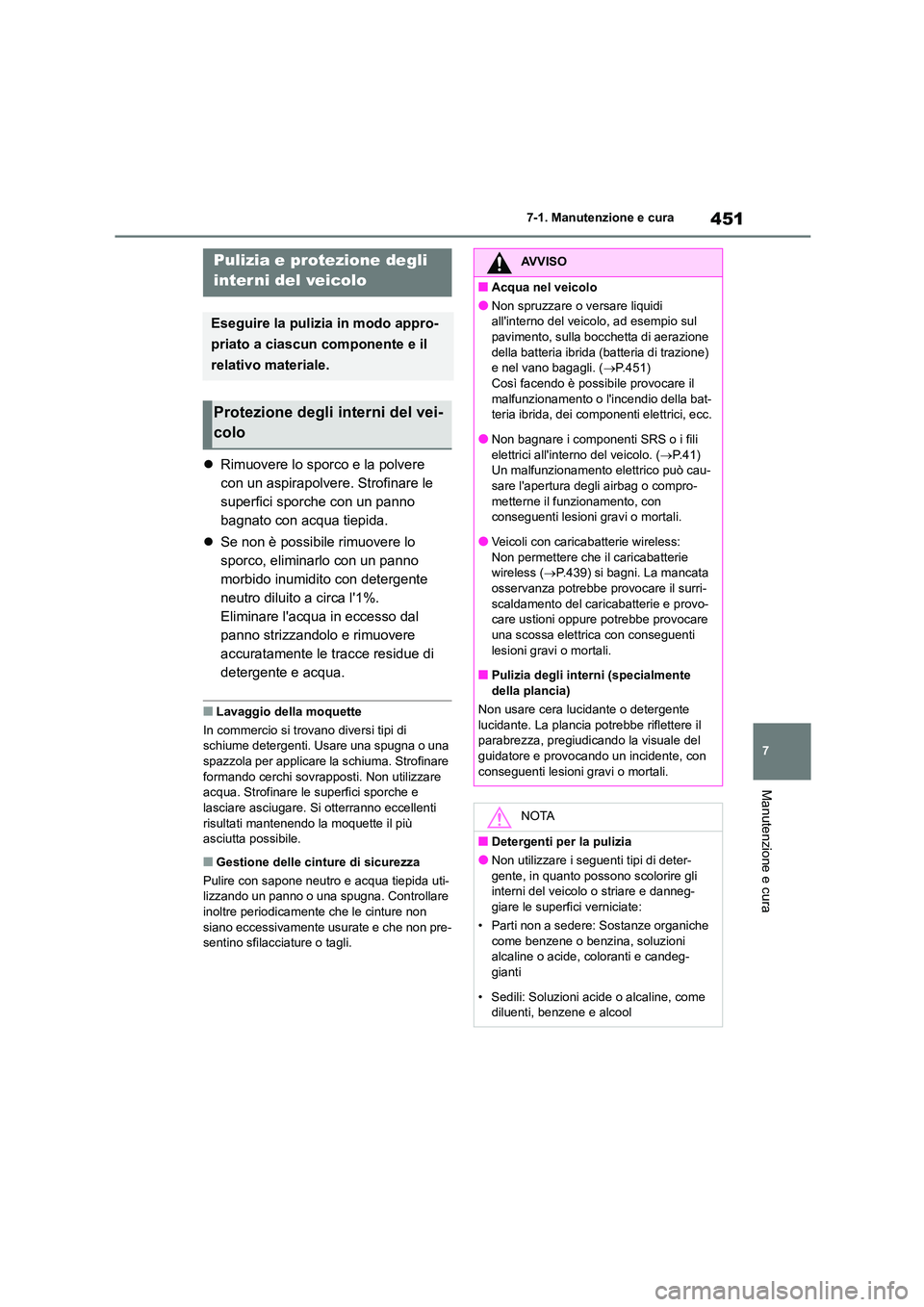

451
7
7-1. Manutenzione e cura
Manutenzione e cura
 Rimuovere lo sporco e la polvere
con un aspirapolvere. Strofinare le
superfici sporche con un panno
bagnato con acqua tiepida.
 Se non è possibile rimuovere lo
sporco, eliminarlo con un panno
morbido inumidito con detergente
neutro diluito a circa l'1%.
Eliminare l'acqua in eccesso dal
panno strizzandolo e rimuovere
accuratamente le tracce residue di
detergente e acqua.
■Lavaggio della moquette
In commercio si trovano diversi tipi di
schiume detergenti. Usare una spugna o una spazzola per applicare la schiuma. Strofinare
formando cerchi sovrapposti. Non utilizzare
acqua. Strofinare le superfici sporche e lasciare asciugare. Si otterranno eccellenti
risultati mantenendo la moquette il più
asciutta possibile.
■Gestione delle cinture di sicurezza
Pulire con sapone neutro e acqua tiepida uti- lizzando un panno o una spugna. Controllare
inoltre periodicamente che le cinture non
siano eccessivamente usurate e che non pre- sentino sfilacciature o tagli.
Pulizia e protezione degli
interni del veicolo
Eseguire la pulizia in modo appro-
priato a ciascun componente e il
relativo materiale.
Protezione degli interni del vei-
colo
AVVISO
■Acqua nel veicolo
●Non spruzzare o versare liquidi
all'interno del veic olo, ad esempio sul
pavimento, sulla bocchetta di aerazione della batteria ibrida (batteria di trazione)
e nel vano bagagli. ( P.451)
Così facendo è possibile provocare il malfunzionamento o l'incendio della bat-
teria ibrida, dei com ponenti elettrici, ecc.
●Non bagnare i componenti SRS o i fili elettrici all'inter no del veicolo. (P.41)
Un malfunzionamento elettrico può cau-
sare l'apertura degli airbag o compro- metterne il funzionamento, con
conseguenti lesioni gravi o mortali.
●Veicoli con carica batterie wireless: Non permettere che il caricabatterie
wireless ( P.439) si bagni. La mancata
osservanza potrebbe provocare il surri- scaldamento del caricabatterie e provo-
care ustioni oppure potrebbe provocare
una scossa elettrica con conseguenti lesioni gravi o mortali.
■Pulizia degli interni (specialmente
della plancia)
Non usare cera lucidante o detergente
lucidante. La plancia potrebbe riflettere il parabrezza, pregiudicando la visuale del
guidatore e provocando un incidente, con
conseguenti lesioni gravi o mortali.
NOTA
■Detergenti per la pulizia
●Non utilizzare i seguenti tipi di deter-
gente, in quanto possono scolorire gli
interni del veicolo o striare e danneg- giare le superfici verniciate:
• Parti non a sedere: Sostanze organiche
come benzene o benzina, soluzioni
alcaline o acide, coloranti e candeg- gianti
• Sedili: Soluzioni acide o alcaline, come
diluenti, benzene e alcool

4527-1. Manutenzione e cura
Rimuovere lo sporco utilizzando un
panno morbido inumidito con acqua
o una pelle di camoscio sintetica.
 Pulire la superficie con un panno
morbido e asciutto per eliminare
eventuali residui di umidità.
■Pulizia delle aree con particolari in metallo satinato
Le aree metalliche sono rivestite da uno
strato superficiale di vero metallo. È necessa-
rio pulirle regolarmente. Se non si puliscono le aree sporche a lungo, potrebbe poi diven-
tare difficile pulirle.
 Rimuovere lo sporco e la polvere
con un aspirapolvere.
 Rimuovere gli eccessi di sporco e
polvere con un panno morbido inu-
midito con detergente diluito.
Usare una soluzione di acqua diluita con
circa il 5% di detergente per lana neutro.
 Eliminare l'acqua in eccesso dal
panno strizzandolo ed eliminare
accuratamente ogni eventuale trac-
cia residua di detergente.
 Pulire la superficie con un panno
morbido e asciutto per eliminare
eventuali residui di umidità. Far
asciugare la pelle in una zona venti-
lata e all'ombra.
■Cura delle zone in pelle
Toyota raccomanda la pulizia degli interni del
veicolo almeno due volte all'anno al fine di
NOTA
●Non usare cera lucidante o detergente
lucidante. La superficie verniciata della
plancia o di altre parti dell'abitacolo potrebbe danneggiarsi.
■Per evitare di danneggiare le super-
fici in pelle
Adottare le seguenti precauzioni per evi- tare di danneggiare e deteriorare le super-
fici in pelle:
●Rimuovere immediatamente polvere o
sporco dalle superfici in pelle.
●Non esporre il veicolo alla luce diretta
del sole per periodi prolungati. Parcheg-
giare il veicolo all'ombra, soprattutto nei mesi estivi.
●Non collocare sulla selleria oggetti in
vinile, plastica o contenenti cera, in quanto potrebbero attaccarsi alla pelle
se l'abitacolo del veicolo raggiunge tem-
perature piuttosto elevate.
■Acqua sul pavimento
Non lavare il pavimento del veicolo con
acqua.
I sistemi del veicolo, quali l'impianto audio,
potrebbero danneggiarsi se l'acqua entra in contatto con componenti elettrici, quali
l'impianto audio, sopra o sotto il pavimento
del veicolo. L'acqua può anche arrugginire la carrozzeria.
■Quando si pulisce l'interno del para-
brezza (veicoli con Toyota Safety Sense)
Evitare che il detergente per vetri venga a
contatto con l'obiettivo. Inoltre, non toc-
care la lente. (P.230)
■Pulizia dell'interno del lunotto
●Per pulire il lunotto non utilizzare deter-
gente per vetri, perché potrebbe dan-
neggiare i fili del riscaldatore dello sbrinatore lunotto o l'antenna. Utilizzare
un panno inumidito con acqua tiepida e
pulire delicatamente il lunotto. Pulire il lunotto con movimenti paralleli ai fili del
riscaldatore o all'antenna.
●Prestare attenzione a non graffiare o
danneggiare i fili del riscaldatore o
l'antenna.
Pulizia delle aree con partico-
lari in metallo satinato
Pulizia delle zone in pelle

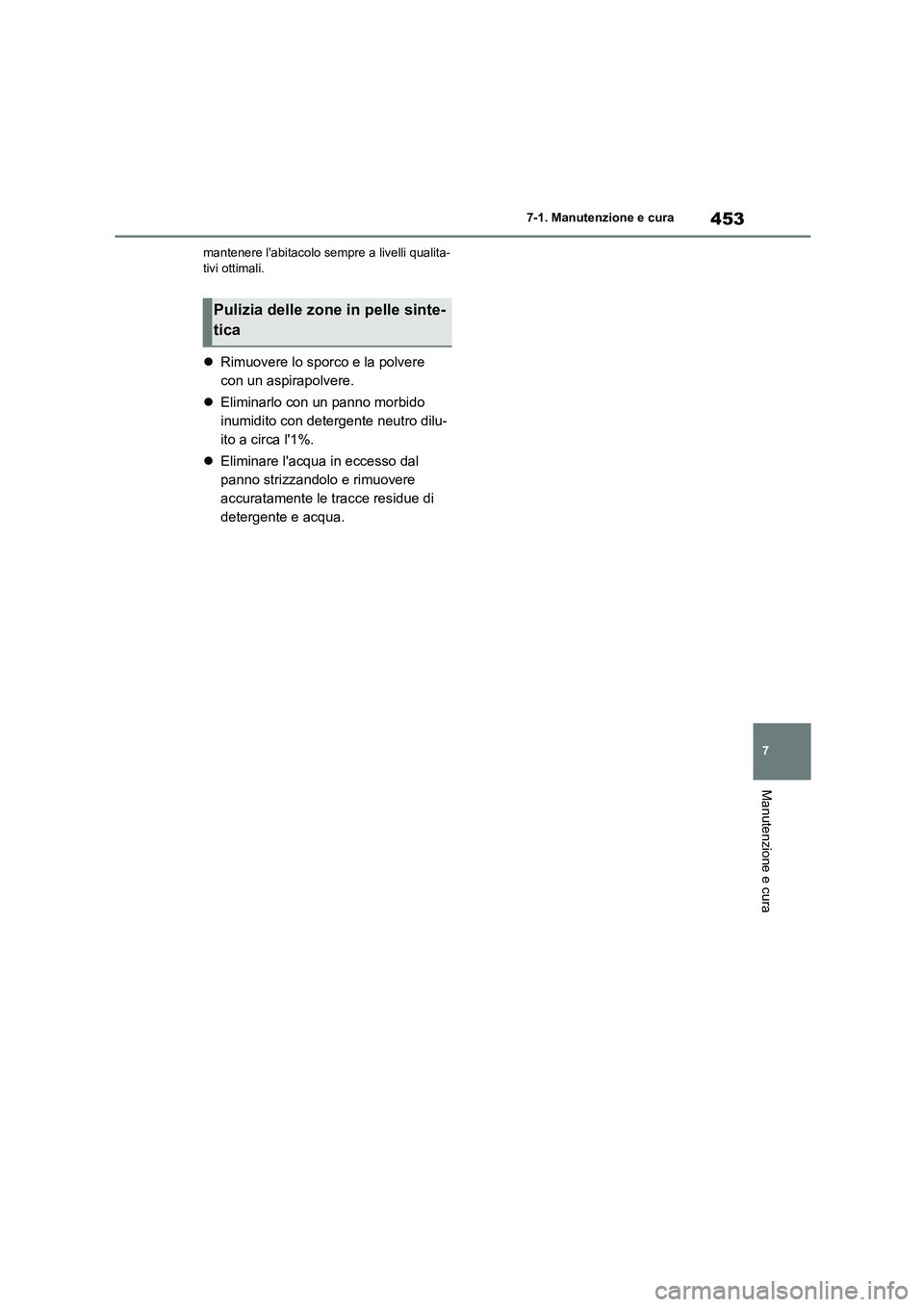

453
7
7-1. Manutenzione e cura
Manutenzione e cura
mantenere l'abitacolo sempre a livelli qualita- tivi ottimali.
 Rimuovere lo sporco e la polvere
con un aspirapolvere.
 Eliminarlo con un panno morbido
inumidito con detergente neutro dilu-
ito a circa l'1%.
 Eliminare l'acqua in eccesso dal
panno strizzandolo e rimuovere
accuratamente le tracce residue di
detergente e acqua.
Pulizia delle zone in pelle sinte-
tica

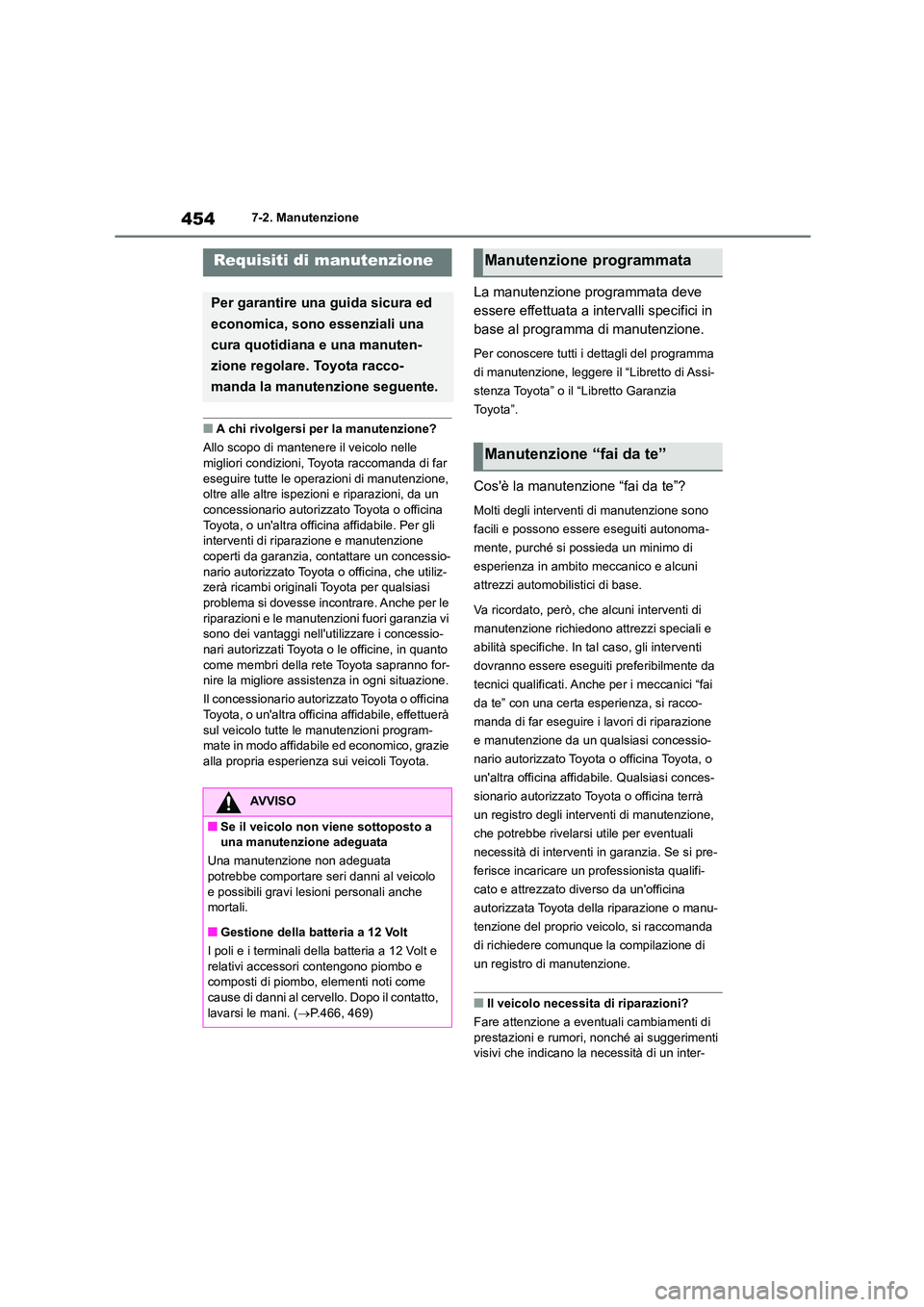

4547-2. Manutenzione
7-2.Manutenzione
■A chi rivolgersi per la manutenzione?
Allo scopo di mantenere il veicolo nelle migliori condizioni, Toyota raccomanda di far
eseguire tutte le operazioni di manutenzione,
oltre alle altre ispezi oni e riparazioni, da un concessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile. Per gli
interventi di riparazione e manutenzione coperti da garanzia, contattare un concessio-
nario autorizzato Toyota o officina, che utiliz-
zerà ricambi originali Toyota per qualsiasi problema si dovesse incontrare. Anche per le
riparazioni e le manutenzioni fuori garanzia vi
sono dei vantaggi nell'ut ilizzare i concessio- nari autorizzati Toyota o le officine, in quanto
come membri della rete Toyota sapranno for-
nire la migliore assist enza in ogni situazione.
Il concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile, effettuerà
sul veicolo tutte le manutenzioni program-
mate in modo affidabile ed economico, grazie alla propria esperienza sui veicoli Toyota.
La manutenzione programmata deve
essere effettuata a intervalli specifici in
base al programma di manutenzione.
Per conoscere tutti i dettagli del programma
di manutenzione, leggere il “Libretto di Assi-
stenza Toyota” o il “Libretto Garanzia
To y o t a ” .
Cos'è la manutenzione “fai da te”?
Molti degli interventi di manutenzione sono
facili e possono essere eseguiti autonoma-
mente, purché si possieda un minimo di
esperienza in ambito meccanico e alcuni
attrezzi automobilistici di base.
Va ricordato, però, che alcuni interventi di
manutenzione richiedono attrezzi speciali e
abilità specifiche. In tal caso, gli interventi
dovranno essere eseguiti preferibilmente da
tecnici qualificati. Anche per i meccanici “fai
da te” con una certa esperienza, si racco-
manda di far eseguire i lavori di riparazione
e manutenzione da un qualsiasi concessio-
nario autorizzato Toyota o officina Toyota, o
un'altra officina affidab ile. Qualsiasi conces-
sionario autorizzato Toyota o officina terrà
un registro degli interventi di manutenzione,
che potrebbe rivelarsi utile per eventuali
necessità di interventi in garanzia. Se si pre-
ferisce incaricare un professionista qualifi-
cato e attrezzato diverso da un'officina
autorizzata Toyota della riparazione o manu-
tenzione del proprio veicolo, si raccomanda
di richiedere comunque la compilazione di
un registro di manutenzione.
■Il veicolo necessita di riparazioni?
Fare attenzione a eventuali cambiamenti di
prestazioni e rumori, nonché ai suggerimenti
visivi che indicano la necessità di un inter-
Requisiti di manutenzione
Per garantire una guida sicura ed
economica, sono essenziali una
cura quotidiana e una manuten-
zione regolare. Toyota racco-
manda la manutenzione seguente.
AVVISO
■Se il veicolo non viene sottoposto a
una manutenzione adeguata
Una manutenzione non adeguata
potrebbe comportare seri danni al veicolo e possibili gravi le sioni personali anche
mortali.
■Gestione della batteria a 12 Volt
I poli e i terminali della batteria a 12 Volt e relativi accessori contengono piombo e
composti di piombo, elementi noti come
cause di danni al cervello. Dopo il contatto, lavarsi le mani. ( P.466, 469)
Manutenzione programmata
Manutenzione “fai da te”

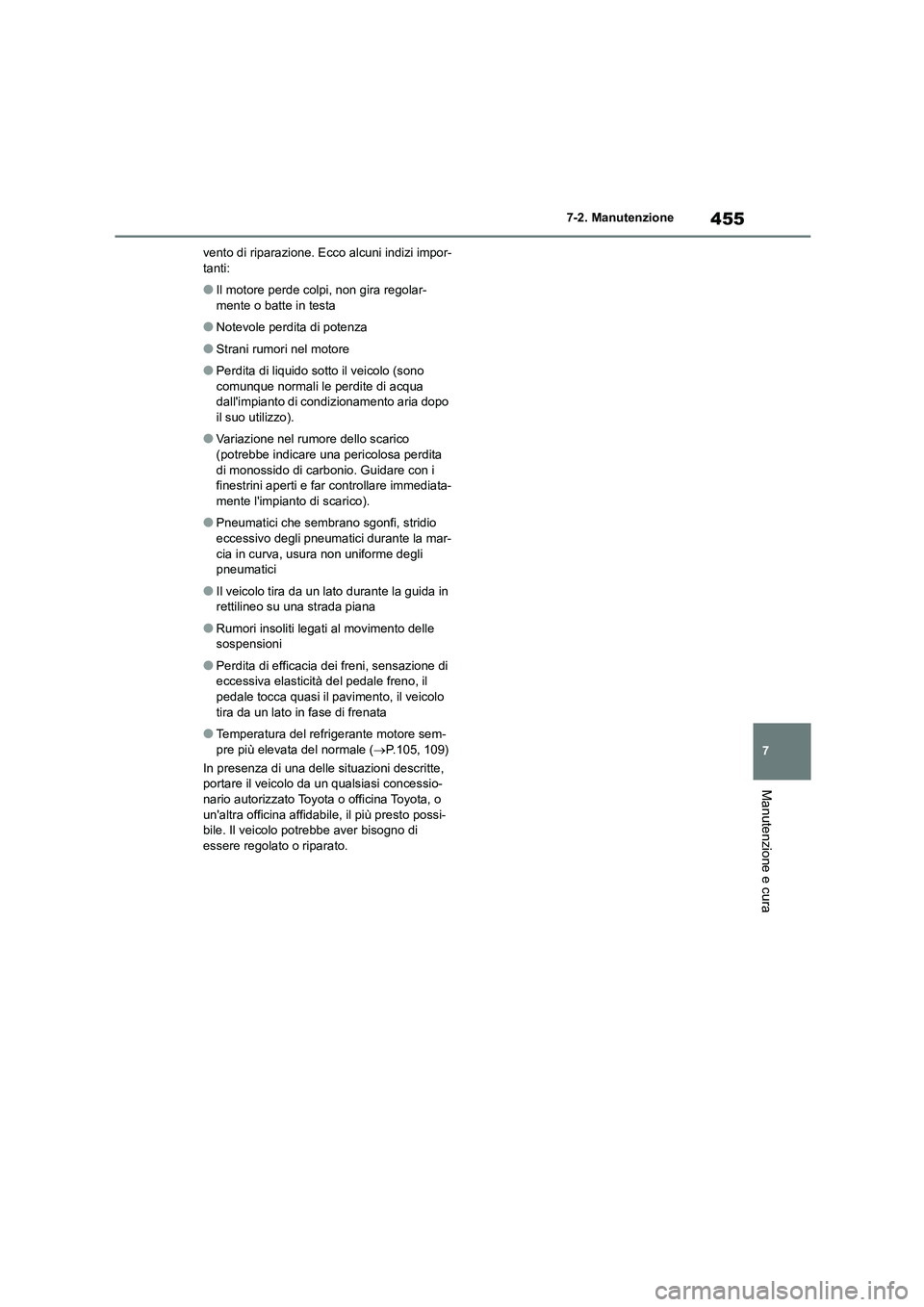

455
7
7-2. Manutenzione
Manutenzione e cura
vento di riparazione. Ecco alcuni indizi impor- tanti:
●Il motore perde colpi, non gira regolar-mente o batte in testa
●Notevole perdita di potenza
●Strani rumori nel motore
●Perdita di liquido sotto il veicolo (sono
comunque normali le perdite di acqua
dall'impianto di condizionamento aria dopo
il suo utilizzo).
●Variazione nel rumore dello scarico
(potrebbe indicare una pericolosa perdita di monossido di carbonio. Guidare con i
finestrini aperti e far controllare immediata-
mente l'impianto di scarico).
●Pneumatici che sembrano sgonfi, stridio
eccessivo degli pneumatici durante la mar- cia in curva, usura non uniforme degli
pneumatici
●Il veicolo tira da un lato durante la guida in
rettilineo su una strada piana
●Rumori insoliti legati al movimento delle
sospensioni
●Perdita di efficacia dei freni, sensazione di
eccessiva elasticità del pedale freno, il
pedale tocca quasi il pavimento, il veicolo tira da un lato in fase di frenata
●Temperatura del refrigerante motore sem-pre più elevata del normale ( P.105, 109)
In presenza di una delle situazioni descritte,
portare il veicolo da un qualsiasi concessio-
nario autorizzato Toyota o officina Toyota, o un'altra officina affidabile , il più presto possi-
bile. Il veicolo potrebbe aver bisogno di
essere regolato o riparato.

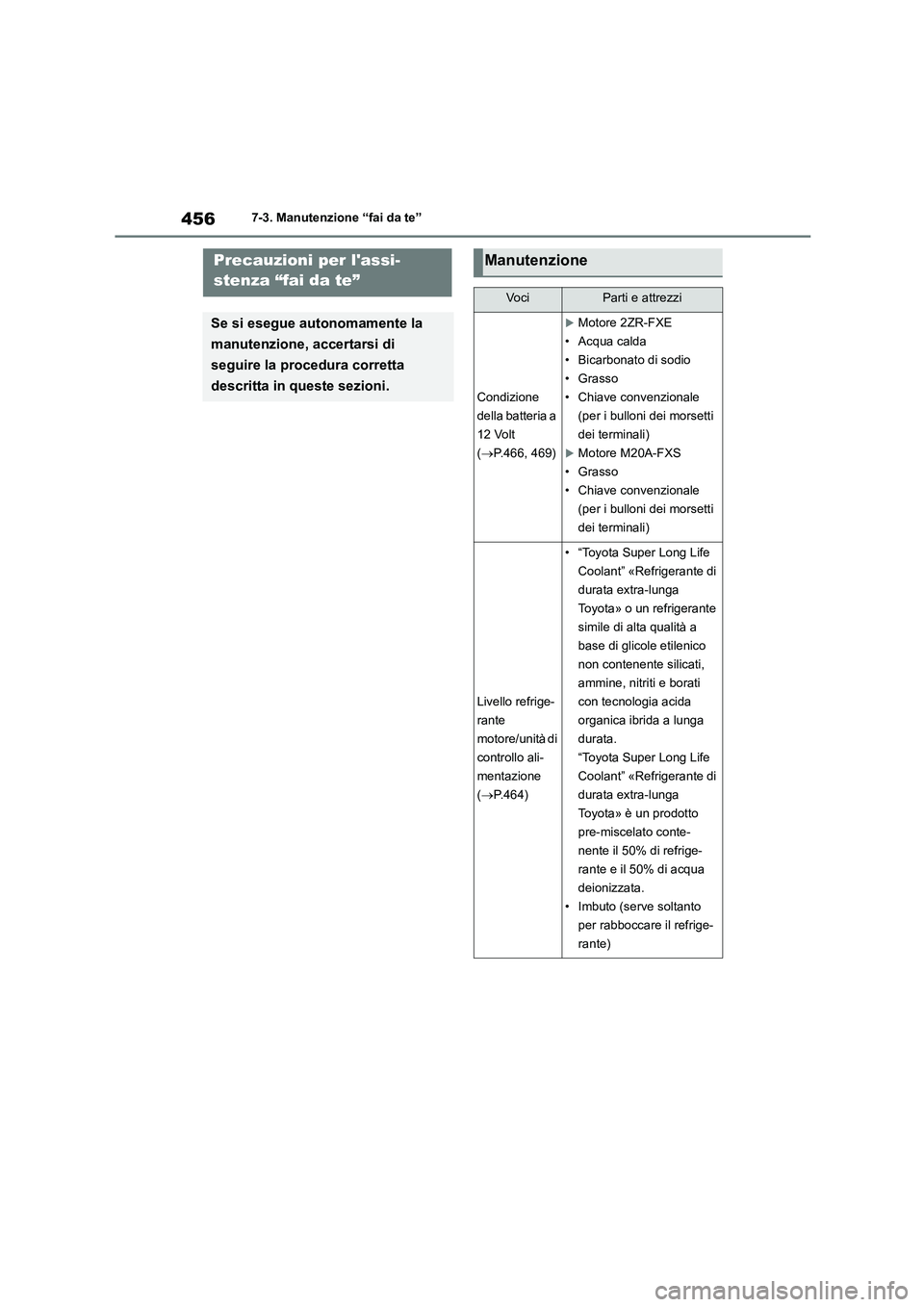

4567-3. Manutenzione “fai da te”
7-3.Manutenzione “fai da te”Precauzioni per l'assi-
stenza “fai da te”
Se si esegue autonomamente la
manutenzione, accertarsi di
seguire la procedura corretta
descritta in queste sezioni.
Manutenzione
Vo c iParti e attrezzi
Condizione
della batteria a
12 Volt
( P.466, 469)
Motore 2ZR-FXE
• Acqua calda
• Bicarbonato di sodio
•Grasso
• Chiave convenzionale
(per i bulloni dei morsetti
dei terminali)
Motore M20A-FXS
•Grasso
• Chiave convenzionale
(per i bulloni dei morsetti
dei terminali)
Livello refrige-
rante
motore/unità di
controllo ali-
mentazione
( P.464)
• “Toyota Super Long Life
Coolant” «Refrigerante di
durata extra-lunga
Toyota» o un refrigerante
simile di alta qualità a
base di glicole etilenico
non contenente silicati,
ammine, nitriti e borati
con tecnologia acida
organica ibrida a lunga
durata.
“Toyota Super Long Life
Coolant” «Refrigerante di
durata extra-lunga
Toyota» è un prodotto
pre-miscelato conte-
nente il 50% di refrige-
rante e il 50% di acqua
deionizzata.
• Imbuto (serve soltanto
per rabboccare il refrige-
rante)

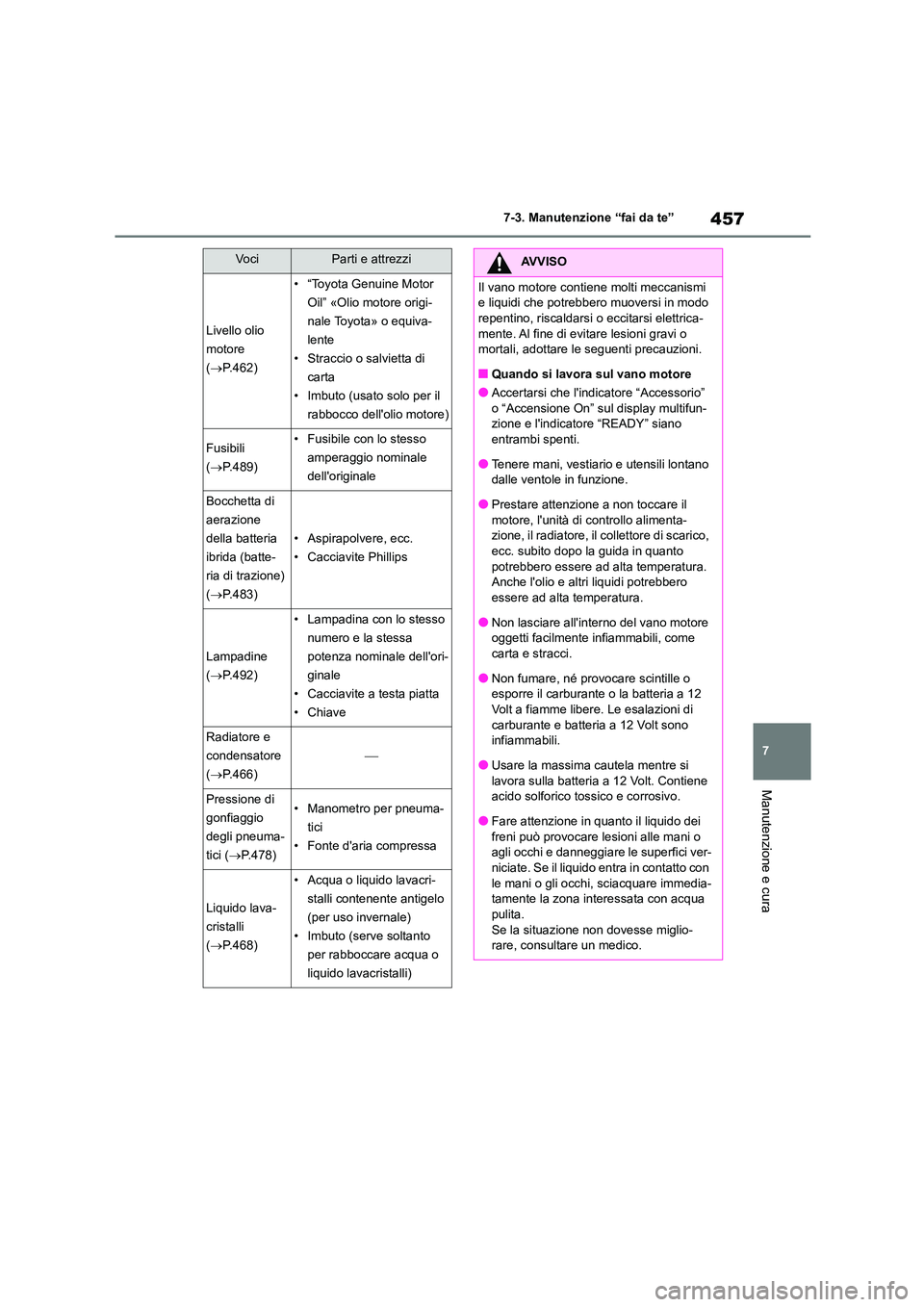

457
7
7-3. Manutenzione “fai da te”
Manutenzione e cura
Livello olio
motore
( P.462)
• “Toyota Genuine Motor
Oil” «Olio motore origi-
nale Toyota» o equiva-
lente
• Straccio o salvietta di
carta
• Imbuto (usato solo per il
rabbocco dell'olio motore)
Fusibili
( P.489)
• Fusibile con lo stesso
amperaggio nominale
dell'originale
Bocchetta di
aerazione
della batteria
ibrida (batte-
ria di trazione)
( P.483)
• Aspirapolvere, ecc.
• Cacciavite Phillips
Lampadine
( P.492)
• Lampadina con lo stesso
numero e la stessa
potenza nominale dell'ori-
ginale
• Cacciavite a testa piatta
• Chiave
Radiatore e
condensatore
( P.466)

Pressione di
gonfiaggio
degli pneuma-
tici ( P.478)
• Manometro per pneuma-
tici
• Fonte d'aria compressa
Liquido lava-
cristalli
( P.468)
• Acqua o liquido lavacri-
stalli contenente antigelo
(per uso invernale)
• Imbuto (serve soltanto
per rabboccare acqua o
liquido lavacristalli)
Vo ciParti e attrezziAVVISO
Il vano motore contiene molti meccanismi
e liquidi che potrebbero muoversi in modo
repentino, riscaldarsi o eccitarsi elettrica- mente. Al fine di evitare lesioni gravi o
mortali, adottare le seguenti precauzioni.
■Quando si lavora sul vano motore
●Accertarsi che l'indicatore “Accessorio” o “Accensione On” sul display multifun-
zione e l'indicatore “READY” siano
entrambi spenti.
●Tenere mani, vestiario e utensili lontano
dalle ventole in funzione.
●Prestare attenzione a non toccare il motore, l'unità di controllo alimenta-
zione, il radiatore, il collettore di scarico,
ecc. subito dopo la guida in quanto potrebbero essere ad alta temperatura.
Anche l'olio e altri liquidi potrebbero
essere ad alta temperatura.
●Non lasciare all'interno del vano motore
oggetti facilmente infiammabili, come
carta e stracci.
●Non fumare, né provocare scintille o
esporre il carburante o la batteria a 12
Volt a fiamme libere. Le esalazioni di
carburante e batteria a 12 Volt sono infiammabili.
●Usare la massima cautela mentre si
lavora sulla batteria a 12 Volt. Contiene acido solforico tossico e corrosivo.
●Fare attenzione in quanto il liquido dei
freni può provocare lesioni alle mani o agli occhi e danneggiare le superfici ver-
niciate. Se il liquido entra in contatto con
le mani o gli occhi, sciacquare immedia- tamente la zona interessata con acqua
pulita.
Se la situazione non dovesse miglio- rare, consultare un medico.

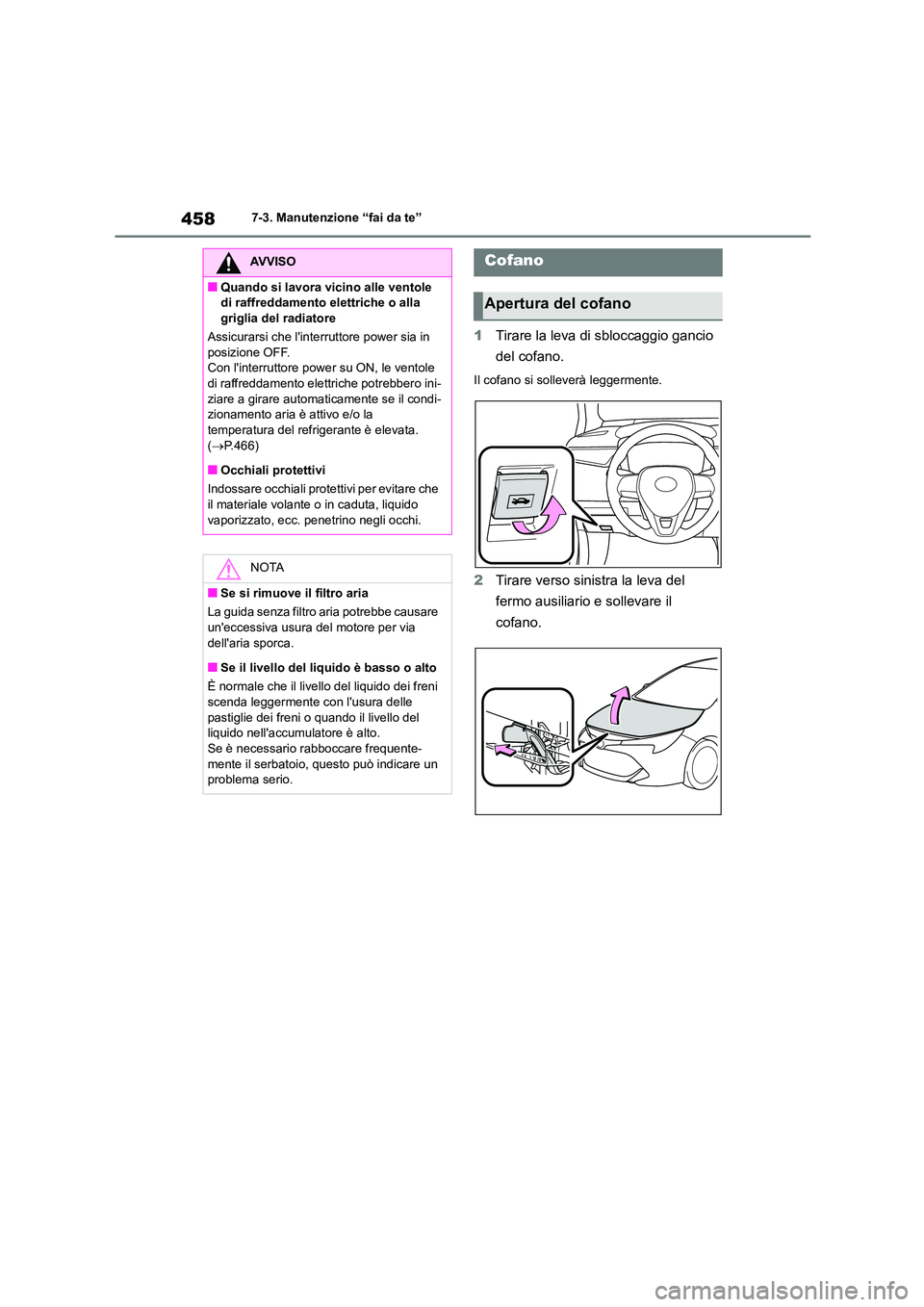

4587-3. Manutenzione “fai da te”
1Tirare la leva di sbloccaggio gancio
del cofano.
Il cofano si solleverà leggermente.
2 Tirare verso sinistra la leva del
fermo ausiliario e sollevare il
cofano.
AVVISO
■Quando si lavora vicino alle ventole
di raffreddamento elettriche o alla
griglia del radiatore
Assicurarsi che l'interruttore power sia in posizione OFF.
Con l'interruttore power su ON, le ventole
di raffreddamento elettriche potrebbero ini- ziare a girare automaticamente se il condi-
zionamento aria è attivo e/o la
temperatura del refrigerante è elevata. ( P.466)
■Occhiali protettivi
Indossare occhiali protettivi per evitare che
il materiale volante o in caduta, liquido vaporizzato, ecc. penetrino negli occhi.
NOTA
■Se si rimuove il filtro aria
La guida senza filtro aria potrebbe causare un'eccessiva usura del motore per via
dell'aria sporca.
■Se il livello del liquido è basso o alto
È normale che il livello del liquido dei freni scenda leggermente con l'usura delle
pastiglie dei freni o quando il livello del
liquido nell'accumulatore è alto. Se è necessario rabboccare frequente-
mente il serbatoio, questo può indicare un
problema serio.
Cofano
Apertura del cofano
