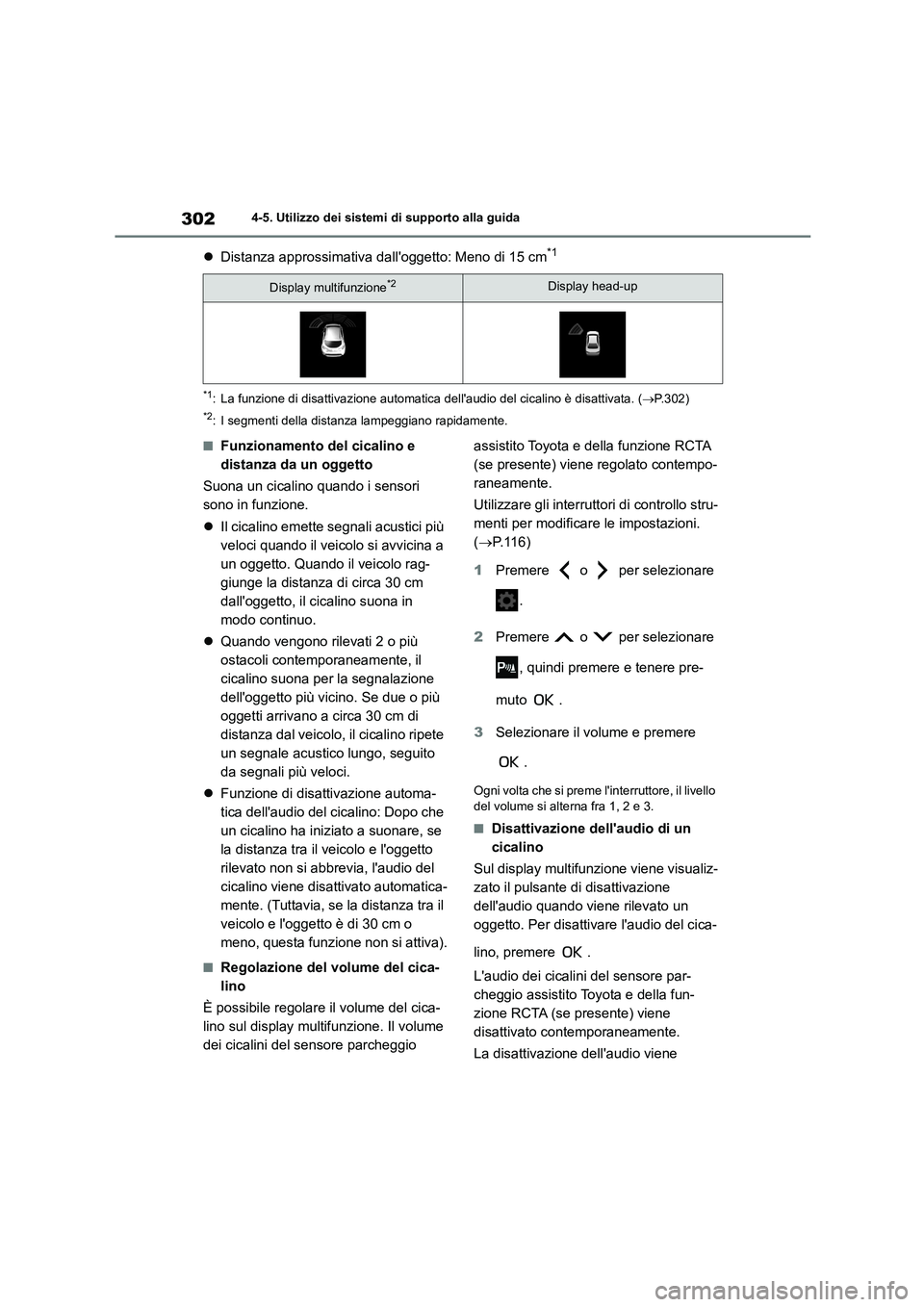

3024-5. Utilizzo dei sistemi di supporto alla guida
Distanza approssimativa dall'oggetto: Meno di 15 cm*1
*1: La funzione di disattivazione automatica dell'audio del cicalino è disattivata. (P.302)
*2: I segmenti della distanza lampeggiano rapidamente.
■Funzionamento del cicalino e
distanza da un oggetto
Suona un cicalino quando i sensori
sono in funzione.
 Il cicalino emette segnali acustici più
veloci quando il veicolo si avvicina a
un oggetto. Quando il veicolo rag-
giunge la distanza di circa 30 cm
dall'oggetto, il cicalino suona in
modo continuo.
 Quando vengono rilevati 2 o più
ostacoli contemporaneamente, il
cicalino suona per la segnalazione
dell'oggetto più vicino. Se due o più
oggetti arrivano a circa 30 cm di
distanza dal veicolo, il cicalino ripete
un segnale acustico lungo, seguito
da segnali più veloci.
 Funzione di disattivazione automa-
tica dell'audio del cicalino: Dopo che
un cicalino ha iniziato a suonare, se
la distanza tra il veicolo e l'oggetto
rilevato non si abbrevia, l'audio del
cicalino viene disattivato automatica-
mente. (Tuttavia, se la distanza tra il
veicolo e l'oggetto è di 30 cm o
meno, questa funzione non si attiva).
■Regolazione del volume del cica-
lino
È possibile regolare il volume del cica-
lino sul display multifunzione. Il volume
dei cicalini del sensore parcheggio
assistito Toyota e della funzione RCTA
(se presente) viene regolato contempo-
raneamente.
Utilizzare gli interruttori di controllo stru-
menti per modificare le impostazioni.
( P. 1 1 6 )
1 Premere o per selezionare
.
2 Premere o per selezionare
, quindi premere e tenere pre-
muto .
3 Selezionare il volume e premere
.
Ogni volta che si preme l'interruttore, il livello
del volume si alterna fra 1, 2 e 3.
■Disattivazione dell'audio di un
cicalino
Sul display multifunzione viene visualiz-
zato il pulsante di disattivazione
dell'audio quando viene rilevato un
oggetto. Per disattivare l'audio del cica-
lino, premere .
L'audio dei cicalini del sensore par-
cheggio assistito Toyota e della fun-
zione RCTA (se presente) viene
disattivato contemporaneamente.
La disattivazione dell'audio viene
Display multifunzione*2Display head-up

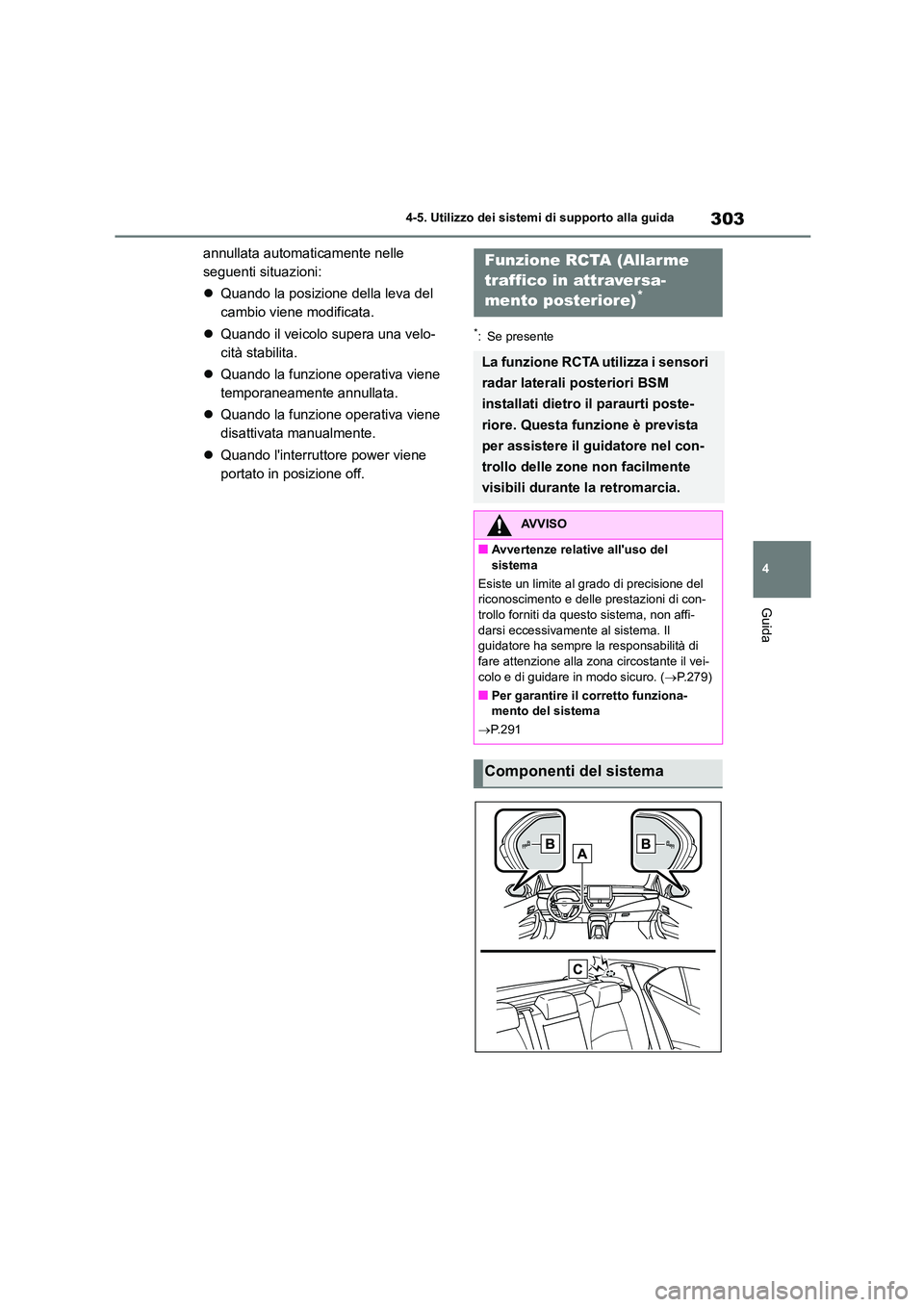

303
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
annullata automaticamente nelle
seguenti situazioni:
 Quando la posizione della leva del
cambio viene modificata.
 Quando il veicolo supera una velo-
cità stabilita.
 Quando la funzione operativa viene
temporaneamente annullata.
 Quando la funzione operativa viene
disattivata manualmente.
 Quando l'interruttore power viene
portato in posizione off.
*: Se presente
Funzione RCTA (Allarme
traffico in attraversa-
mento posteriore)*
La funzione RCTA utilizza i sensori
radar laterali posteriori BSM
installati dietro il paraurti poste-
riore. Questa funzione è prevista
per assistere il guidatore nel con-
trollo delle zone non facilmente
visibili durante la retromarcia.
AVVISO
■Avvertenze relative all'uso del
sistema
Esiste un limite al gr ado di precisione del riconoscimento e delle prestazioni di con-
trollo forniti da questo sistema, non affi-
darsi eccessivamente al sistema. Il guidatore ha sempre la responsabilità di
fare attenzione alla z ona circostante il vei-
colo e di guidare in modo sicuro. ( P.279)
■Per garantire il corretto funziona-
mento del sistema
 P.291
Componenti del sistema

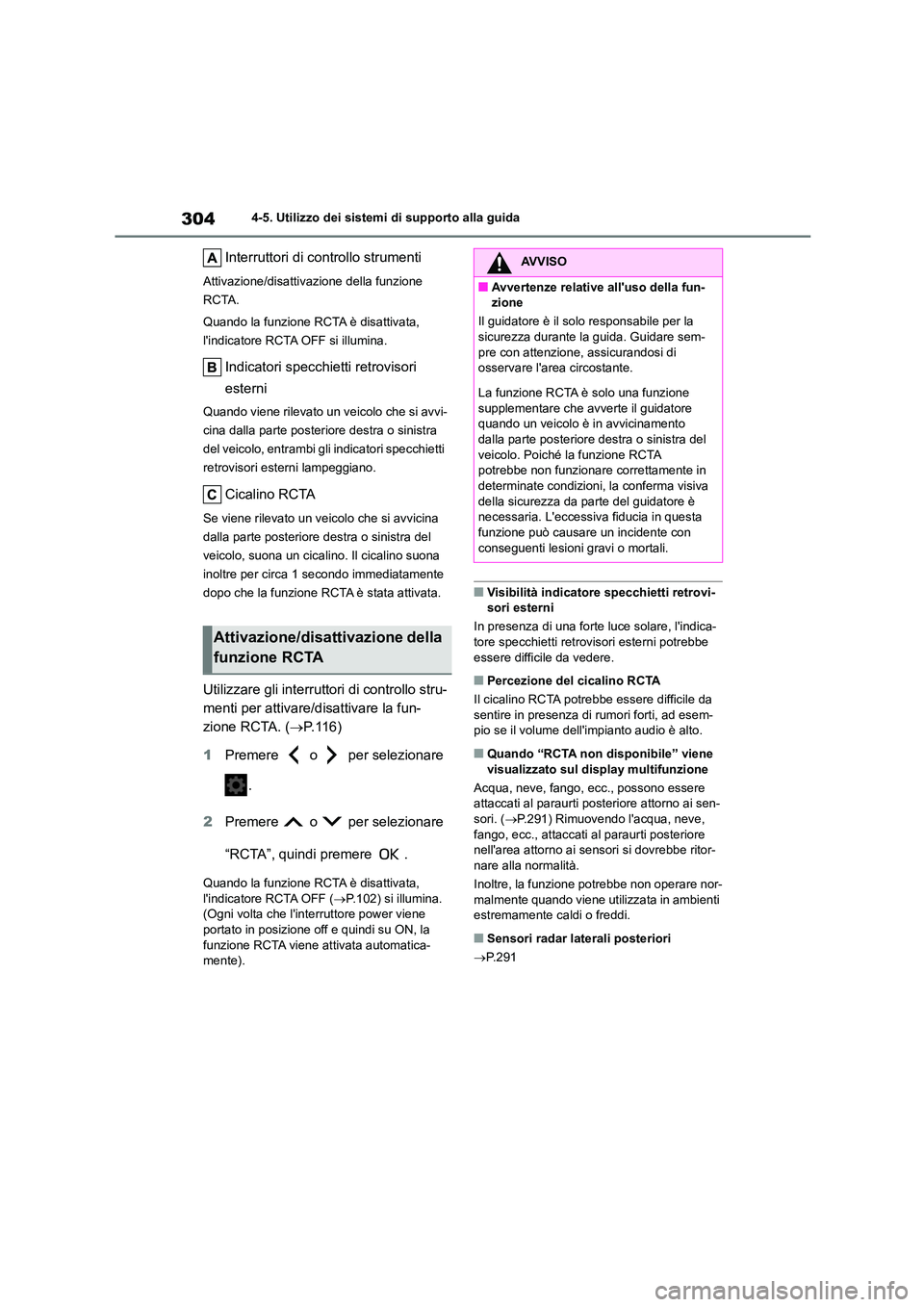

3044-5. Utilizzo dei sistemi di supporto alla guida
Interruttori di controllo strumenti
Attivazione/disattivazione della funzione
RCTA.
Quando la funzione RCTA è disattivata,
l'indicatore RCTA OFF si illumina.
Indicatori specchietti retrovisori
esterni
Quando viene rilevato un veicolo che si avvi-
cina dalla parte posteriore destra o sinistra
del veicolo, entrambi gl i indicatori specchietti
retrovisori esterni lampeggiano.
Cicalino RCTA
Se viene rilevato un veicolo che si avvicina
dalla parte posteriore destra o sinistra del
veicolo, suona un cica lino. Il cicalino suona
inoltre per circa 1 secondo immediatamente
dopo che la funzione RCTA è stata attivata.
Utilizzare gli interruttori di controllo stru-
menti per attivare/d isattivare la fun-
zione RCTA. ( P. 1 1 6 )
1 Premere o per selezionare
.
2 Premere o per selezionare
“RCTA”, quindi premere .
Quando la funzione RCTA è disattivata, l'indicatore RCTA OFF ( P.102) si illumina.
(Ogni volta che l'interruttore power viene
portato in posizione off e quindi su ON, la funzione RCTA viene attivata automatica-
mente).
■Visibilità indicatore specchietti retrovi- sori esterni
In presenza di una forte luce solare, l'indica-
tore specchietti retrovisori esterni potrebbe
essere difficile da vedere.
■Percezione del cicalino RCTA
Il cicalino RCTA potrebbe essere difficile da sentire in presenza di rumori forti, ad esem-
pio se il volume dell 'impianto audio è alto.
■Quando “RCTA non disponibile” viene
visualizzato sul display multifunzione
Acqua, neve, fango, ecc., possono essere attaccati al paraurti posteriore attorno ai sen-
sori. ( P.291) Rimuovendo l'acqua, neve,
fango, ecc., attaccati al paraurti posteriore nell'area attorno ai s ensori si dovrebbe ritor-
nare alla normalità.
Inoltre, la funzione potrebbe non operare nor-
malmente quando viene utilizzata in ambienti estremamente caldi o freddi.
■Sensori radar laterali posteriori
 P. 2 9 1
Attivazione/disattivazione della
funzione RCTA
AVVISO
■Avvertenze relative all'uso della fun-
zione
Il guidatore è il solo responsabile per la
sicurezza durante la guida. Guidare sem- pre con attenzione, assicurandosi di
osservare l'area circostante.
La funzione RCTA è solo una funzione supplementare che avverte il guidatore
quando un veicolo è in avvicinamento
dalla parte posteriore destra o sinistra del veicolo. Poiché la funzione RCTA
potrebbe non funzionare correttamente in
determinate condizioni, la conferma visiva della sicurezza da parte del guidatore è
necessaria. L'eccessiva fiducia in questa
funzione può causare un incidente con conseguenti lesioni gravi o mortali.

305
4

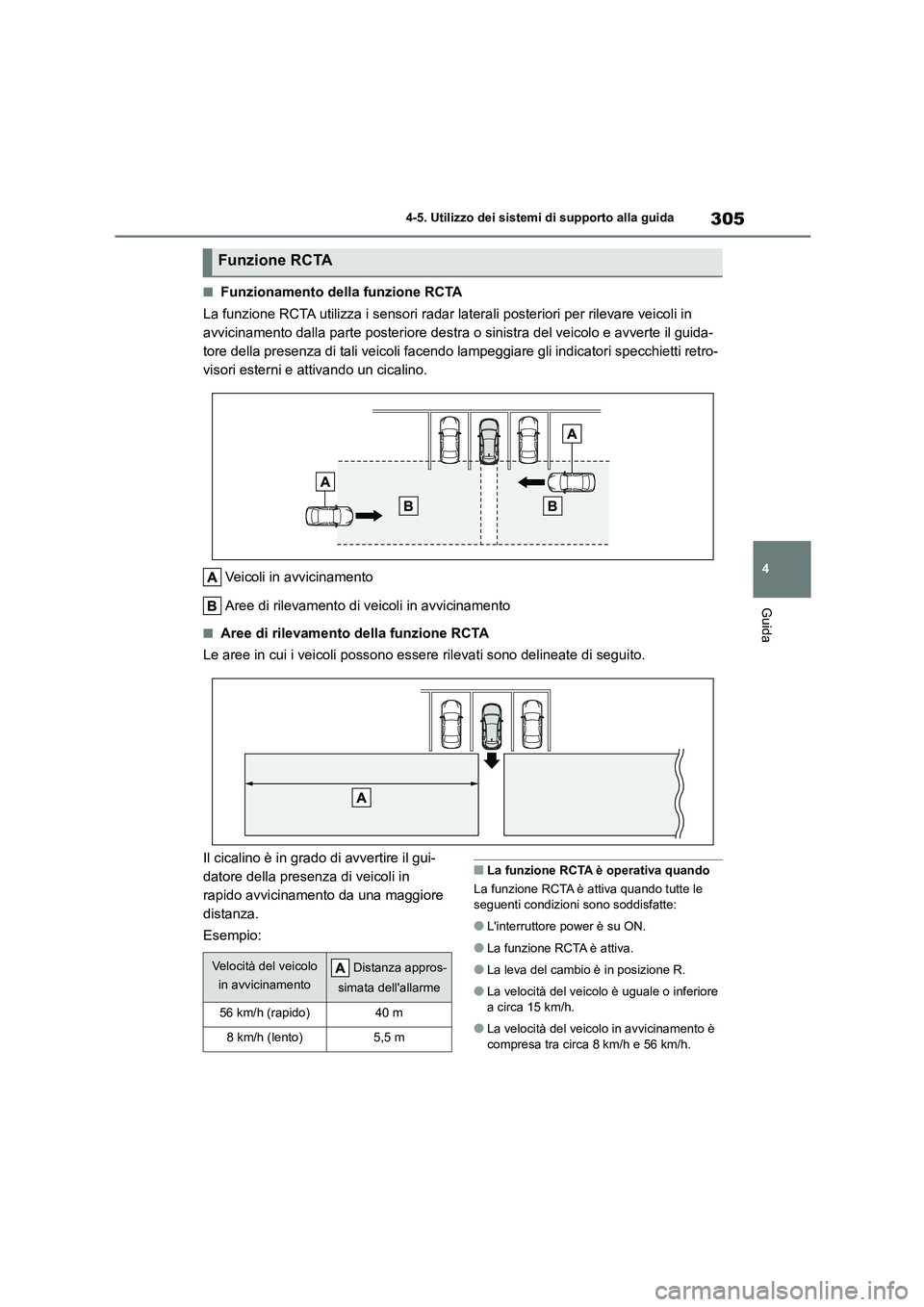

4-5. Utilizzo dei sistemi di supporto alla guida
Guida
■Funzionamento della funzione RCTA
La funzione RCTA utilizza i sensori radar laterali posteriori per rilevare veicoli in
avvicinamento dalla parte posteriore destra o sinistra del veicolo e avverte il guida-
tore della presenza di tali veicoli facendo lampeggiare gli indicatori specchietti retro-
visori esterni e attivando un cicalino.
Veicoli in avvicinamento
Aree di rilevamento di veicoli in avvicinamento
■Aree di rilevamento della funzione RCTA
Le aree in cui i veicoli possono essere rilevati sono delineate di seguito.
Il cicalino è in grado di avvertire il gui-
datore della presenza di veicoli in
rapido avvicinamento da una maggiore
distanza.
Esempio:
■La funzione RCTA è operativa quando
La funzione RCTA è attiva quando tutte le
seguenti condizioni sono soddisfatte:
●L'interruttore power è su ON.
●La funzione RCTA è attiva.
●La leva del cambio è in posizione R.
●La velocità del veicolo è uguale o inferiore
a circa 15 km/h.
●La velocità del veicolo in avvicinamento è
compresa tra circa 8 km/h e 56 km/h.
Funzione RCTA
Velocità del veicolo
in avvicinamento
Distanza appros-
simata dell'allarme
56 km/h (rapido)40 m
8 km/h (lento)5,5 m

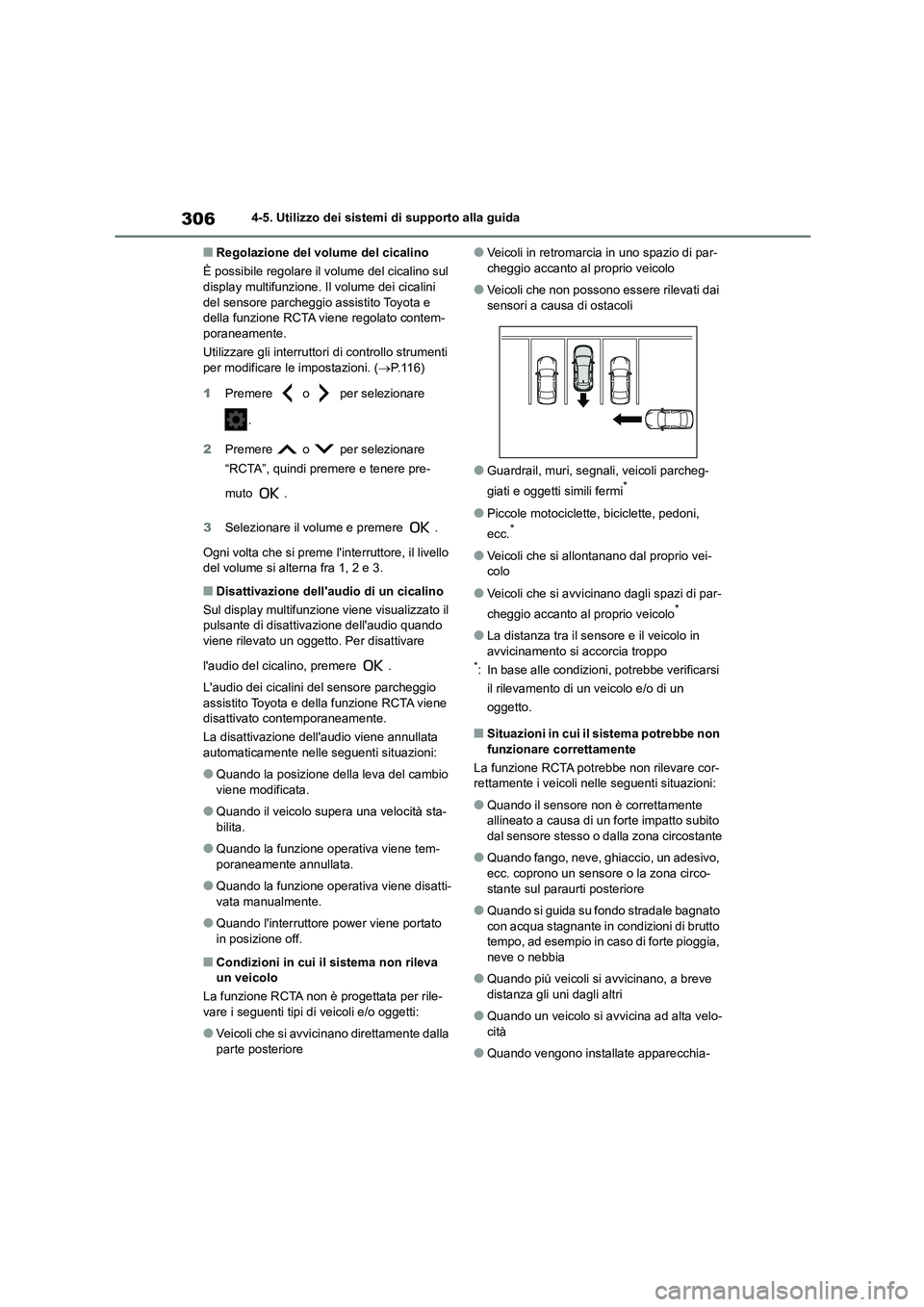

3064-5. Utilizzo dei sistemi di supporto alla guida
■Regolazione del volume del cicalino
È possibile regolare il volume del cicalino sul display multifunzione. Il volume dei cicalini
del sensore parcheggio assistito Toyota e
della funzione RCTA viene regolato contem- poraneamente.
Utilizzare gli interruttori di controllo strumenti
per modificare le impostazioni. ( P.116)
1 Premere o per selezionare
.
2 Premere o per selezionare
“RCTA”, quindi premere e tenere pre-
muto .
3 Selezionare il volume e premere .
Ogni volta che si preme l' interruttore, il livello del volume si alterna fra 1, 2 e 3.
■Disattivazione dell'audio di un cicalino
Sul display multifunzione viene visualizzato il
pulsante di disattiva zione dell'audio quando
viene rilevato un oggetto. Per disattivare
l'audio del cicalino, premere .
L'audio dei cicalini del sensore parcheggio assistito Toyota e della funzione RCTA viene
disattivato contemporaneamente.
La disattivazione dell'audio viene annullata
automaticamente nelle seguenti situazioni:
●Quando la posizione della leva del cambio
viene modificata.
●Quando il veicolo supera una velocità sta-
bilita.
●Quando la funzione operativa viene tem-
poraneamente annullata.
●Quando la funzione operativa viene disatti-
vata manualmente.
●Quando l'interruttore power viene portato
in posizione off.
■Condizioni in cui il sistema non rileva un veicolo
La funzione RCTA non è progettata per rile-
vare i seguenti tipi di veicoli e/o oggetti:
●Veicoli che si avvicinano direttamente dalla
parte posteriore
●Veicoli in retromarcia in uno spazio di par- cheggio accanto al proprio veicolo
●Veicoli che non possono essere rilevati dai sensori a causa di ostacoli
●Guardrail, muri, segnali, veicoli parcheg-
giati e oggetti simili fermi*
●Piccole motociclette, biciclette, pedoni,
ecc.*
●Veicoli che si allontanano dal proprio vei- colo
●Veicoli che si avvici nano dagli spazi di par-
cheggio accanto al proprio veicolo*
●La distanza tra il sensore e il veicolo in
avvicinamento si accorcia troppo*: In base alle condizioni, potrebbe verificarsi
il rilevamento di un veicolo e/o di un
oggetto.
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
La funzione RCTA potrebbe non rilevare cor-
rettamente i veicoli nelle seguenti situazioni:
●Quando il sensore non è correttamente
allineato a causa di un forte impatto subito dal sensore stesso o dalla zona circostante
●Quando fango, neve, ghiaccio, un adesivo, ecc. coprono un sensore o la zona circo-
stante sul paraurti posteriore
●Quando si guida su fondo stradale bagnato
con acqua stagnante in condizioni di brutto
tempo, ad esempio in caso di forte pioggia, neve o nebbia
●Quando più veicoli si avvicinano, a breve distanza gli uni dagli altri
●Quando un veicolo si avvicina ad alta velo-cità
●Quando vengono installate apparecchia-

307
4

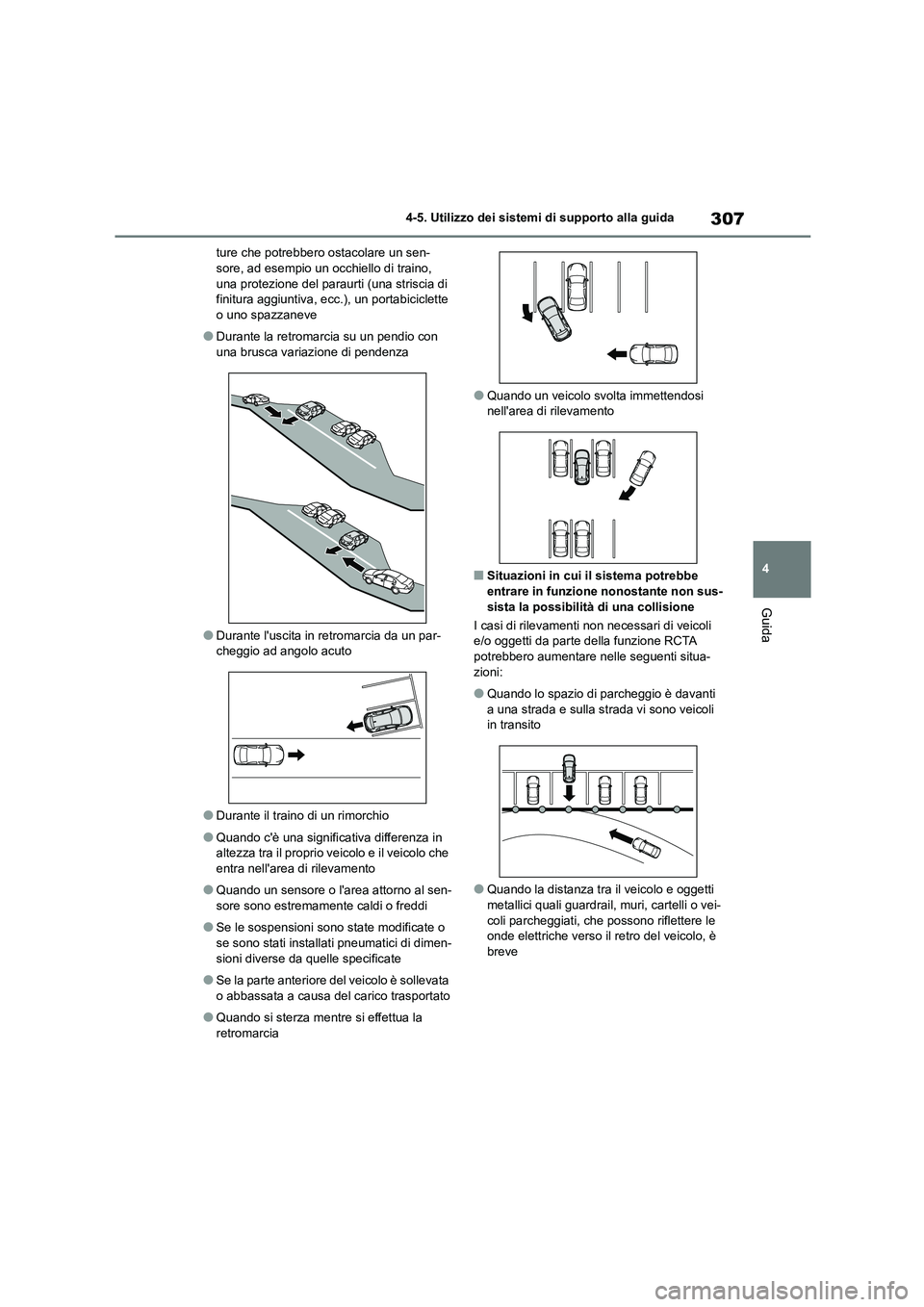

4-5. Utilizzo dei sistemi di supporto alla guida
Guida
ture che potrebbero ostacolare un sen- sore, ad esempio un occhiello di traino,
una protezione del paraurti (una striscia di
finitura aggiuntiva, ecc. ), un portabiciclette o uno spazzaneve
●Durante la retromarcia su un pendio con una brusca variazione di pendenza
●Durante l'uscita in retromarcia da un par-cheggio ad angolo acuto
●Durante il traino di un rimorchio
●Quando c'è una significativa differenza in
altezza tra il proprio veicolo e il veicolo che entra nell'area di rilevamento
●Quando un sensore o l'area attorno al sen-sore sono estremamente caldi o freddi
●Se le sospensioni sono state modificate o se sono stati installati pneumatici di dimen-
sioni diverse da quelle specificate
●Se la parte anteriore del veicolo è sollevata
o abbassata a causa del carico trasportato
●Quando si sterza mentre si effettua la
retromarcia
●Quando un veicolo svolta immettendosi nell'area di rilevamento
■Situazioni in cui il sistema potrebbe
entrare in funzione nonostante non sus- sista la possibilità di una collisione
I casi di rilevamenti non necessari di veicoli
e/o oggetti da parte della funzione RCTA
potrebbero aumentare nelle seguenti situa- zioni:
●Quando lo spazio di parcheggio è davanti a una strada e sulla strada vi sono veicoli
in transito
●Quando la distanza tra il veicolo e oggetti
metallici quali guardrail, muri, cartelli o vei-
coli parcheggiati, che possono riflettere le onde elettriche verso il retro del veicolo, è
breve

3084-5. Utilizzo dei sistemi di supporto alla guida
●Quando vengono installate apparecchia- ture che potrebbero ostacolare un sen-
sore, ad esempio un occhiello di traino,
una protezione del paraurti (una striscia di
finitura aggiuntiva, ecc. ), un portabiciclette o uno spazzaneve.
●Quando un veicolo passa davanti al lato del proprio veicolo
●Quando un veicolo rilevato svolta mentre si avvicina al veicolo
●Quando sono presenti oggetti rotanti vicino al veicolo come la v entola di un'unità di
condizionamento aria
●Quando il paraurti posteriore viene inve-
stito da acqua o spruzzato, ad esempio da
un irrigatore
●Oggetti in movimento (bandiere, gas di
scarico, grosse gocce di pioggia o fiocchi di neve, acqua piovana sulla superficie
stradale, ecc.)
●Quando la distanza tra il proprio veicolo e
un guardrail, un muro, ecc. che entrano
nell'area di rilevamento è breve
●Grate e canali di scolo
●Quando un sensore o l'area attorno al sen-
sore sono estremamente caldi o freddi
●Se le sospensioni sono state modificate o
se sono stati installati pneumatici di dimen- sioni diverse da quelle specificate
●Se la parte anteriore del veicolo è sollevata o abbassata a causa del carico trasportato

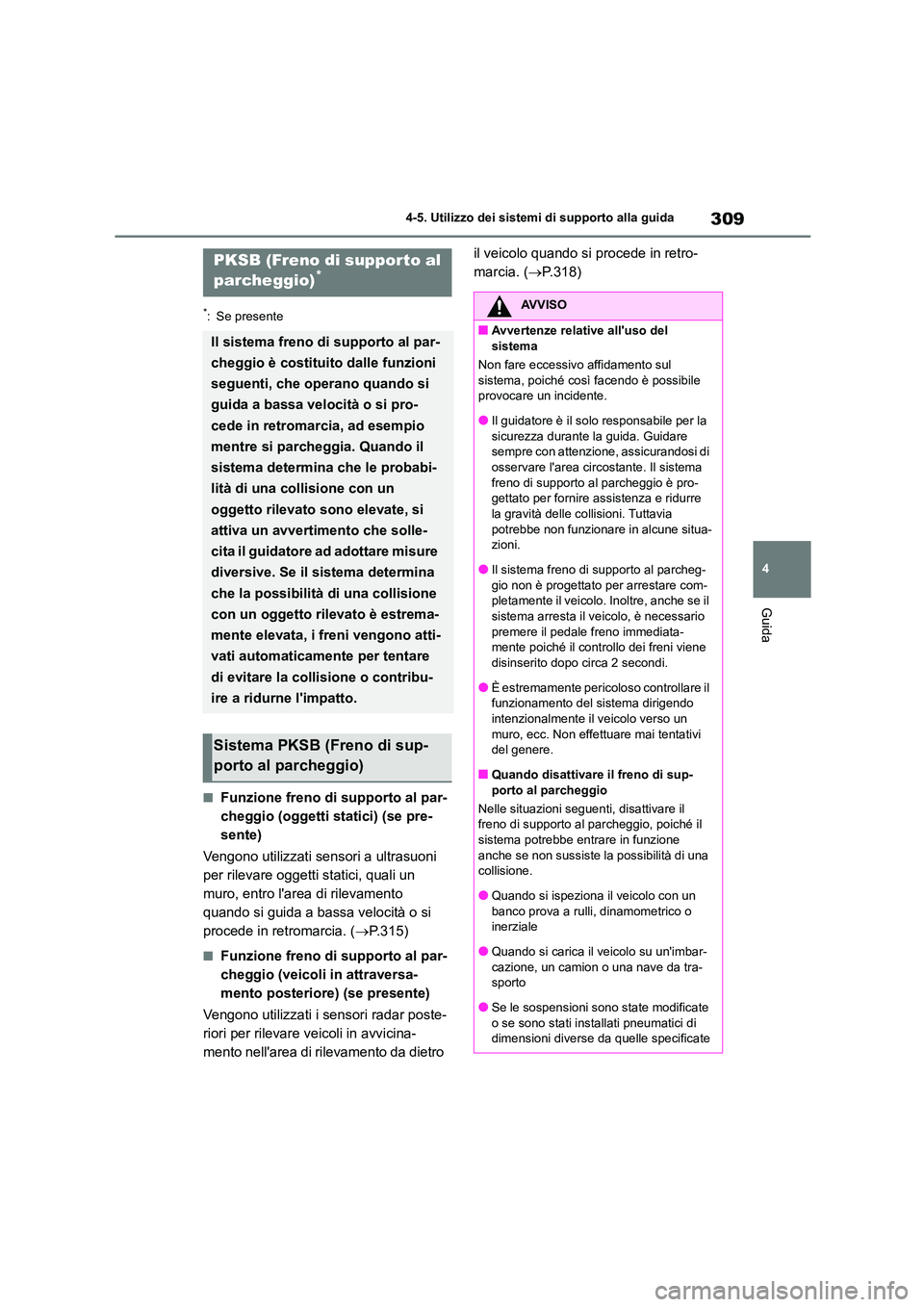

309
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
*: Se presente
■Funzione freno di supporto al par-
cheggio (oggetti statici) (se pre-
sente)
Vengono utilizzati sensori a ultrasuoni
per rilevare oggetti statici, quali un
muro, entro l'area di rilevamento
quando si guida a bassa velocità o si
procede in retromarcia. ( P.315)
■Funzione freno di supporto al par-
cheggio (veicoli in attraversa-
mento posteriore) (se presente)
Vengono utilizzati i sensori radar poste-
riori per rilevare veicoli in avvicina-
mento nell'area di rilevamento da dietro
il veicolo quando si procede in retro-
marcia. ( P.318)PKSB (Freno di supporto al
parcheggio)*
Il sistema freno di supporto al par-
cheggio è costituito dalle funzioni
seguenti, che operano quando si
guida a bassa velocità o si pro-
cede in retromarcia, ad esempio
mentre si parcheggia. Quando il
sistema determina che le probabi-
lità di una collisione con un
oggetto rilevato sono elevate, si
attiva un avvertimento che solle-
cita il guidatore ad adottare misure
diversive. Se il sistema determina
che la possibilità di una collisione
con un oggetto rilevato è estrema-
mente elevata, i freni vengono atti-
vati automaticamente per tentare
di evitare la collisione o contribu-
ire a ridurne l'impatto.
Sistema PKSB (Freno di sup-
porto al parcheggio)
AVVISO
■Avvertenze relative all'uso del
sistema
Non fare eccessivo affidamento sul sistema, poiché così facendo è possibile
provocare un incidente.
●Il guidatore è il solo responsabile per la sicurezza durante la guida. Guidare
sempre con attenzione, assicurandosi di
osservare l'area circostante. Il sistema freno di supporto al parcheggio è pro-
gettato per fornire assistenza e ridurre
la gravità delle collisioni. Tuttavia potrebbe non funzionare in alcune situa-
zioni.
●Il sistema freno di supporto al parcheg- gio non è progettato per arrestare com-
pletamente il veicolo. Inoltre, anche se il
sistema arresta il veicolo, è necessario premere il pedale freno immediata-
mente poiché il controllo dei freni viene
disinserito dopo circa 2 secondi.
●È estremamente pericoloso controllare il
funzionamento del sistema dirigendo
intenzionalmente il veicolo verso un
muro, ecc. Non effettuare mai tentativi del genere.
■Quando disattivare il freno di sup-
porto al parcheggio
Nelle situazioni seguen ti, disattivare il freno di supporto al parcheggio, poiché il
sistema potrebbe entrare in funzione
anche se non sussiste la possibilità di una collisione.
●Quando si ispeziona il veicolo con un
banco prova a rulli, dinamometrico o inerziale
●Quando si carica il veicolo su un'imbar-
cazione, un camion o una nave da tra- sporto
●Se le sospensioni sono state modificate
o se sono stati installati pneumatici di dimensioni diverse da quelle specificate

3104-5. Utilizzo dei sistemi di supporto alla guida
Il freno di supporto al parcheggio può
essere attivato/disat tivato sul display
multifunzione. Tutte le funzioni freno di
supporto al parcheggio (oggetti statici e
veicoli in attraversamento posteriore)
vengono attivate/disattivate contempo-
raneamente.
Utilizzare gli interruttori di controllo stru-
menti per attivare/disattivare la fun-
zione freno di supporto al parcheggio.
( P. 1 1 6 )
1 Premere o per selezionare
.
2 Premere o per selezionare
,quindi premere .
Quando il freno di supporto al parcheggio è
disattivato, l'indicatore PKSB OFF ( P.102) si illumina.
Per riattivare il sistema quando è stato disat-
tivato, selezionare sul display multifun-
zione, selezionare e quindi On. Se
disattivato con questo metodo, il sistema non verrà riattivato portando l'interruttore
power in posizione off e poi su ON.
Se è in funzione il controllo della limita-
zione della potenza o il controllo dei
freni del sistema ibrido, suona un cica-
lino e viene visualizzato un messaggio
sul display multifunzione per avvisare il
guidatore. Sui veicoli con display
head-up (se presente), questo visua-
AVVISO
●Se la parte anteriore del veicolo è solle-
vata o abbassata a causa del carico tra-
sportato
●Quando vengono installate apparec-
chiature che potrebbero ostacolare un
sensore, ad esempio un occhiello di traino, una protezione del paraurti (una
striscia di finitura aggiuntiva, ecc.), un
portabiciclette o uno spazzaneve
●Quando si utilizzano i dispositivi di un
autolavaggio automatico
●Se non è possibile gu idare il veicolo in maniera stabile, ad esempio quando il
veicolo è stato coinvolto in un incidente
o è presente un malfunzionamento
●Quando il veicolo viene guidato in modo
sportivo o fuori strada
●Quando gli pneumatici non sono corret- tamente gonfiati
●Quando gli pneumatici sono molto usu-
rati
●Quando si utilizzano catene da neve, un
ruotino di scorta o il kit di emergenza
per la riparazione degli pneumatici in
caso di foratura
NOTA
■Se “PKSB non disponibile” è visua- lizzato sul display multifunzione e
l'indicatore PKSB OFF lampeggia
Se questo messaggio viene visualizzato
immediatamente dopo che l'interruttore power passa su ON, condurre il veicolo
con cautela, prestando attenzione all'area
circostante. Potrebbe essere necessario guidare il veicolo per un certo tempo prima
che il sistema torni alla normalità. (Se il
sistema non torna alla normalità dopo aver
guidato per qualche tempo, pulire i sensori e la zona circostante sui paraurti).
Attivazione/disattivazione del
freno di supporto al parcheggio
Display e cicalini relativi al con-
trollo della limitazione della
potenza e al controllo dei freni
del sistema ibrido

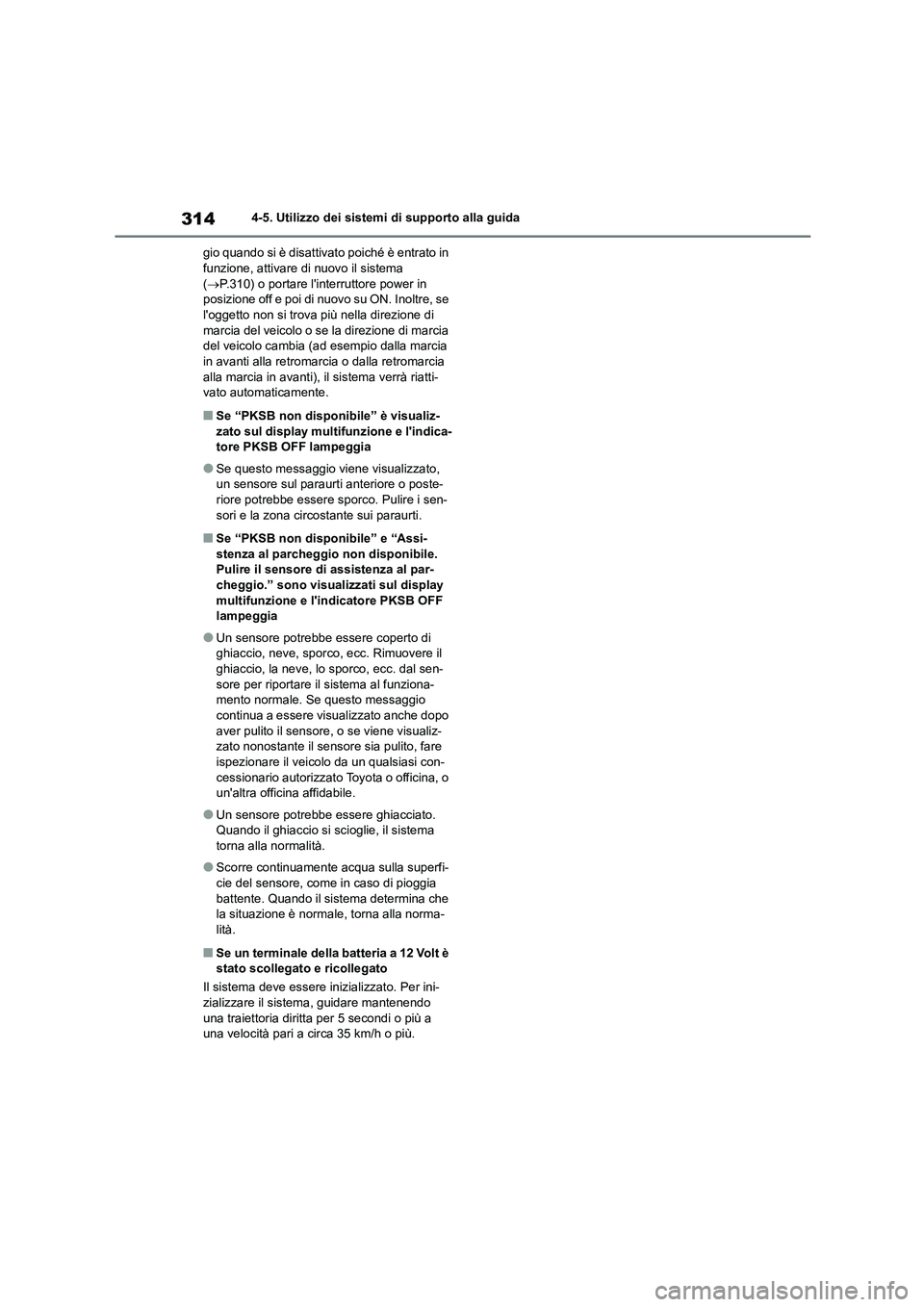

3144-5. Utilizzo dei sistemi di supporto alla guida
gio quando si è disattivato poiché è entrato in funzione, attivare di nuovo il sistema
( P.310) o portare l'interruttore power in
posizione off e poi di nuovo su ON. Inoltre, se l'oggetto non si trova più nella direzione di
marcia del veicolo o se la direzione di marcia
del veicolo cambia (ad esempio dalla marcia in avanti alla retromarcia o dalla retromarcia
alla marcia in avanti), il sistema verrà riatti-
vato automaticamente.
■Se “PKSB non disponibile” è visualiz-
zato sul display multifunzione e l'indica- tore PKSB OFF lampeggia
●Se questo messaggio viene visualizzato, un sensore sul paraurti anteriore o poste-
riore potrebbe essere sporco. Pulire i sen-
sori e la zona circostante sui paraurti.
■Se “PKSB non disponibile” e “Assi- stenza al parcheggio non disponibile.
Pulire il sensore di assistenza al par-
cheggio.” sono visualizzati sul display multifunzione e l' indicatore PKSB OFF
lampeggia
●Un sensore potrebbe essere coperto di
ghiaccio, neve, sporco , ecc. Rimuovere il
ghiaccio, la neve, lo sporco, ecc. dal sen- sore per riportare il sistema al funziona-
mento normale. Se questo messaggio
continua a essere visualizzato anche dopo aver pulito il sensore, o se viene visualiz-
zato nonostante il sensore sia pulito, fare
ispezionare il veicol o da un qualsiasi con- cessionario autorizzato Toyota o officina, o
un'altra officina affidabile.
●Un sensore potrebbe essere ghiacciato.
Quando il ghiaccio si sc ioglie, il sistema
torna alla normalità.
●Scorre continuamente acqua sulla superfi-
cie del sensore, come in caso di pioggia battente. Quando il sistema determina che
la situazione è normale, torna alla norma-
lità.
■Se un terminale della batteria a 12 Volt è stato scollegato e ricollegato
Il sistema deve essere inizializzato. Per ini-
zializzare il sistema, guidare mantenendo
una traiettoria diritta per 5 secondi o più a una velocità pari a circa 35 km/h o più.
