TOYOTA COROLLA HATCHBACK 2022 Manuale duso (in Italian)

209
4
4-3. Utilizzo delle luci e dei tergicristalli
Guida
Interruttore retronebbia
Accende il retronebbia
Rilasciando la ghiera dell'interruttore si
ritorna su .
Azionando nuovamente la ghiera dell'inter-
ruttore si spegne il retronebbia.
Interruttore antinebbia
Gli antinebbia garantiscono la
massima visibilità in condizioni di
guida difficili, quali pioggia e neb-
bia.
Istruzioni di funzionamento

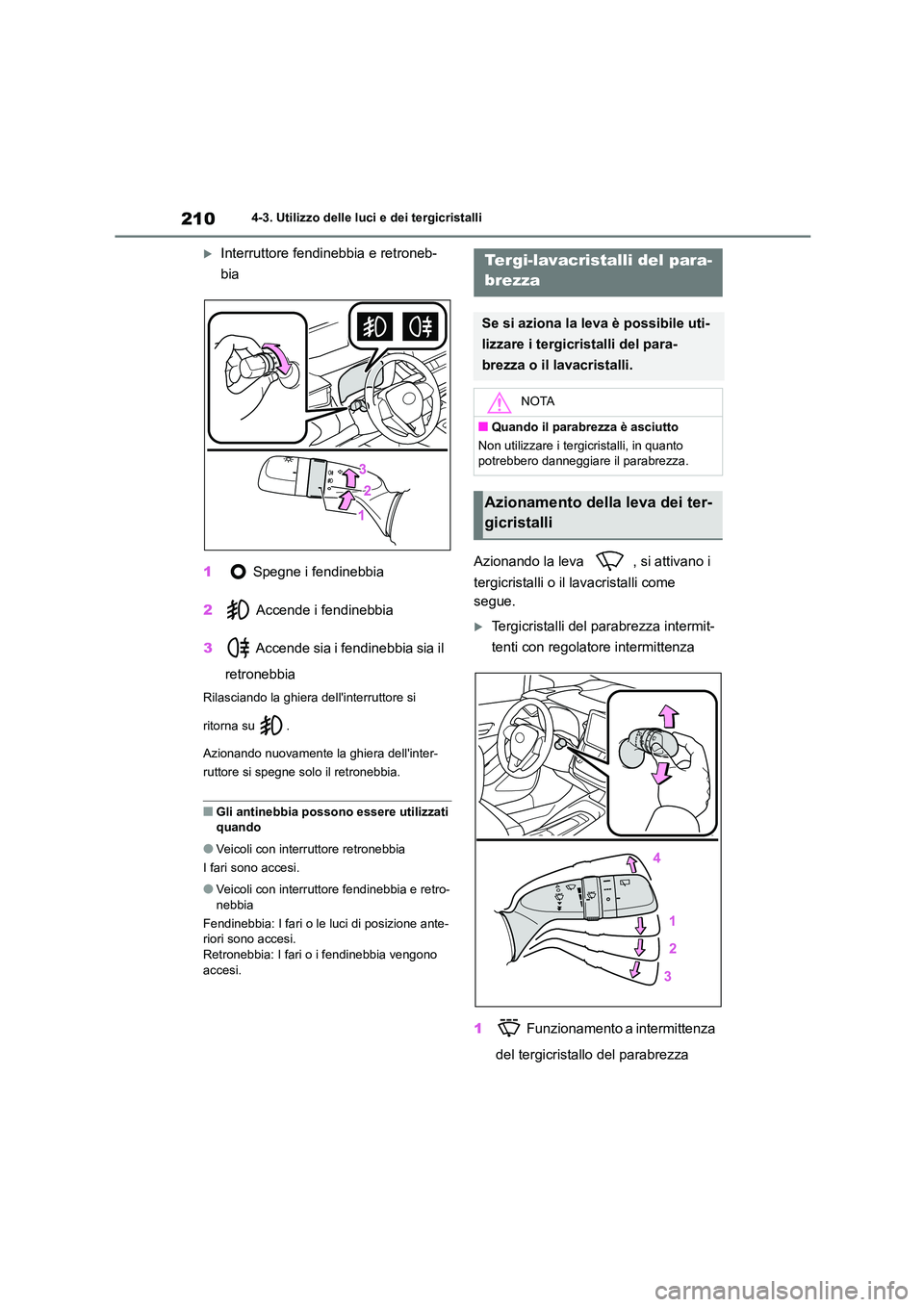

2104-3. Utilizzo delle luci e dei tergicristalli
Interruttore fendinebbia e retroneb-
bia
1 Spegne i fendinebbia
2 Accende i fendinebbia
3 Accende sia i fendinebbia sia il
retronebbia
Rilasciando la ghiera dell'interruttore si
ritorna su .
Azionando nuovamente la ghiera dell'inter-
ruttore si spegne solo il retronebbia.
■Gli antinebbia possono essere utilizzati
quando
●Veicoli con interruttore retronebbia
I fari sono accesi.
●Veicoli con interruttore fendinebbia e retro- nebbia
Fendinebbia: I fari o le luci di posizione ante-
riori sono accesi.
Retronebbia: I fari o i fendinebbia vengono accesi.
Azionando la leva , si attivano i
tergicristalli o il lavacristalli come
segue.
Tergicristalli del parabrezza intermit-
tenti con regolatore intermittenza
1 Funzionamento a intermittenza
del tergicristallo del parabrezza
Tergi-lavacristalli del para-
brezza
Se si aziona la leva è possibile uti-
lizzare i tergicristalli del para-
brezza o il lavacristalli.
NOTA
■Quando il parabrezza è asciutto
Non utilizzare i tergicristalli, in quanto
potrebbero danneggiare il parabrezza.
Azionamento della leva dei ter-
gicristalli

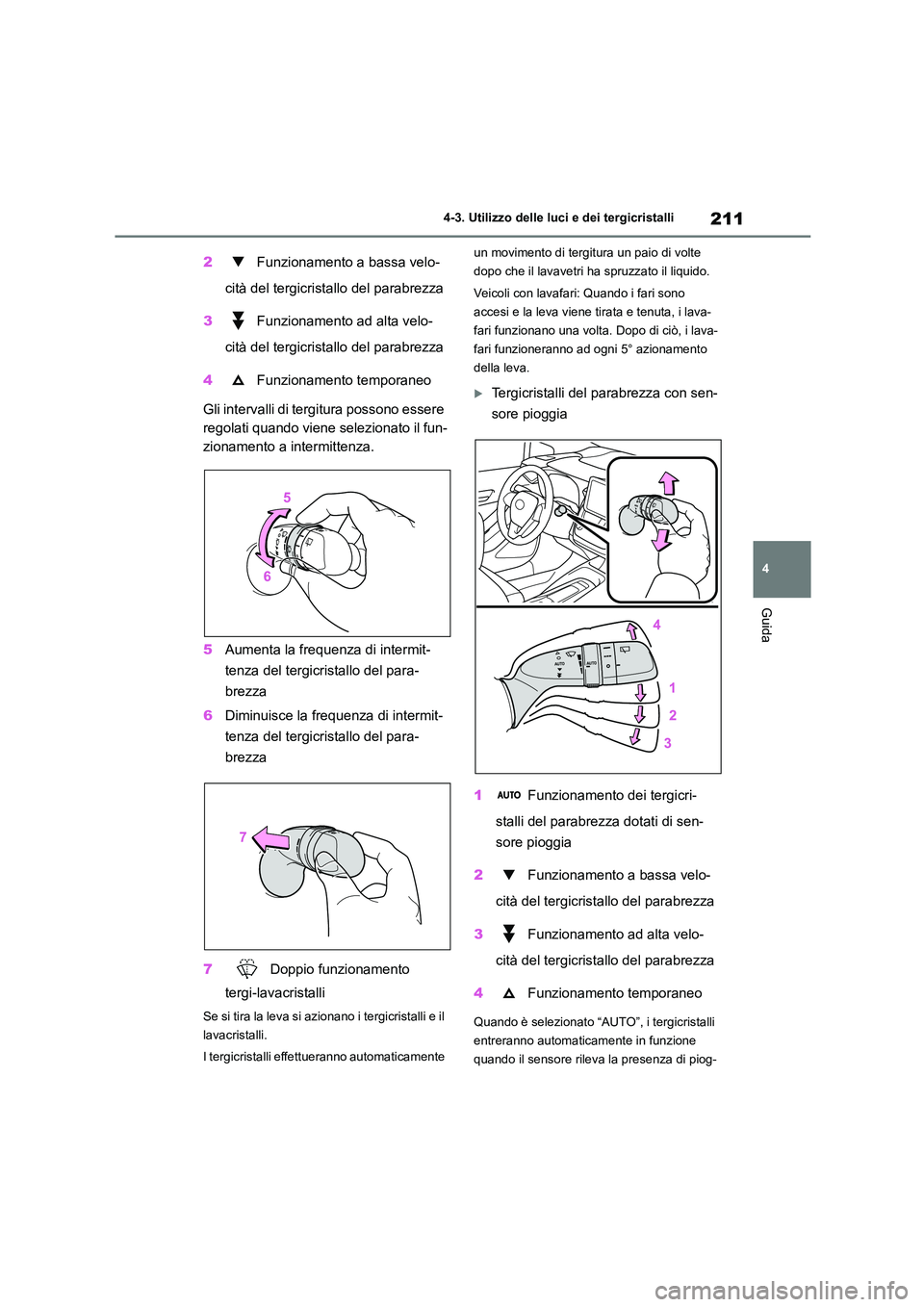

211
4
4-3. Utilizzo delle luci e dei tergicristalli
Guida
2 Funzionamento a bassa velo-
cità del tergicristallo del parabrezza
3 Funzionamento ad alta velo-
cità del tergicristallo del parabrezza
4 Funzionamento temporaneo
Gli intervalli di tergitura possono essere
regolati quando viene selezionato il fun-
zionamento a intermittenza.
5 Aumenta la frequenza di intermit-
tenza del tergicristallo del para-
brezza
6 Diminuisce la frequenza di intermit-
tenza del tergicristallo del para-
brezza
7 Doppio funzionamento
tergi-lavacristalli
Se si tira la leva si azionano i tergicristalli e il
lavacristalli.
I tergicristalli effettueranno automaticamente
un movimento di tergitura un paio di volte
dopo che il lavavetri ha spruzzato il liquido.
Veicoli con lavafari: Quando i fari sono
accesi e la leva viene tirata e tenuta, i lava-
fari funzionano una volta. Dopo di ciò, i lava-
fari funzioneranno ad ogni 5° azionamento
della leva.
Tergicristalli del parabrezza con sen-
sore pioggia
1 Funzionamento dei tergicri-
stalli del parabrezza dotati di sen-
sore pioggia
2 Funzionamento a bassa velo-
cità del tergicristallo del parabrezza
3 Funzionamento ad alta velo-
cità del tergicristallo del parabrezza
4 Funzionamento temporaneo
Quando è selezionato “AUTO”, i tergicristalli
entreranno automaticamente in funzione
quando il sensore rileva la presenza di piog-

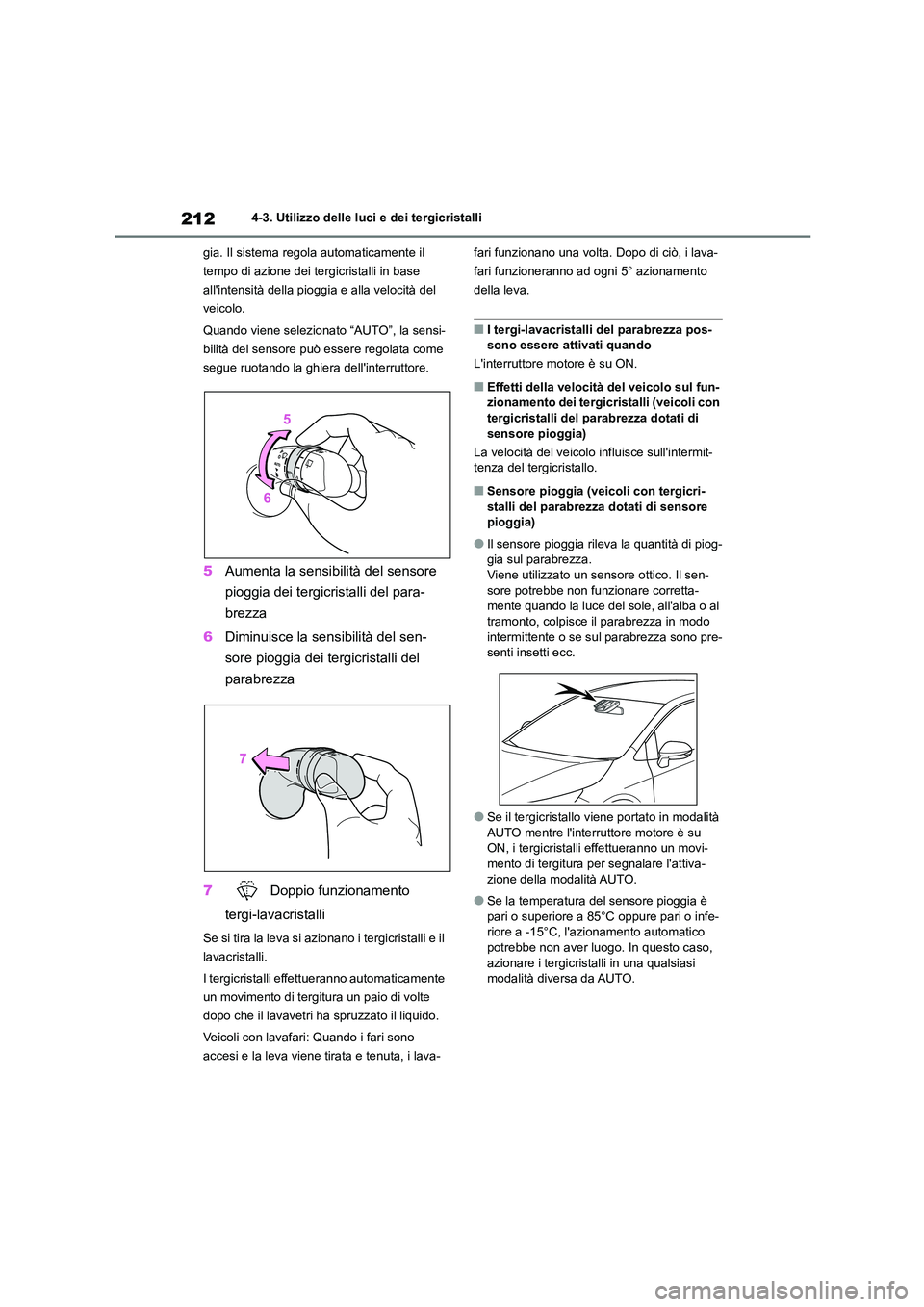

2124-3. Utilizzo delle luci e dei tergicristalli
gia. Il sistema regola automaticamente il
tempo di azione dei te rgicristalli in base
all'intensità della pioggi a e alla velocità del
veicolo.
Quando viene selezionato “AUTO”, la sensi-
bilità del sensore può essere regolata come
segue ruotando la ghiera dell'interruttore.
5 Aumenta la sensibilità del sensore
pioggia dei tergicristalli del para-
brezza
6 Diminuisce la sensibilità del sen-
sore pioggia dei tergicristalli del
parabrezza
7 Doppio funzionamento
tergi-lavacristalli
Se si tira la leva si azionano i tergicristalli e il
lavacristalli.
I tergicristalli effettueranno automaticamente
un movimento di tergitura un paio di volte
dopo che il lavavetri ha spruzzato il liquido.
Veicoli con lavafari: Quando i fari sono
accesi e la leva viene tirata e tenuta, i lava-
fari funzionano una volta. Dopo di ciò, i lava-
fari funzioneranno ad ogni 5° azionamento
della leva.
■I tergi-lavacristalli del parabrezza pos-
sono essere attivati quando
L'interruttore motore è su ON.
■Effetti della velocità del veicolo sul fun- zionamento dei tergicristalli (veicoli con
tergicristalli del parabrezza dotati di
sensore pioggia)
La velocità del veicolo influisce sull'intermit- tenza del tergicristallo.
■Sensore pioggia (veicoli con tergicri-
stalli del parabrezza dotati di sensore
pioggia)
●Il sensore pioggia rileva la quantità di piog-
gia sul parabrezza. Viene utilizzato un sensore ottico. Il sen-
sore potrebbe non funzionare corretta-
mente quando la luce del sole, all'alba o al tramonto, colpisce il parabrezza in modo
intermittente o se sul parabrezza sono pre-
senti insetti ecc.
●Se il tergicristallo viene portato in modalità
AUTO mentre l'interruttore motore è su ON, i tergicristalli effettueranno un movi-
mento di tergitura per segnalare l'attiva-
zione della modalità AUTO.
●Se la temperatura del sensore pioggia è
pari o superiore a 85°C oppure pari o infe- riore a -15°C, l'azionamento automatico
potrebbe non aver luogo. In questo caso,
azionare i tergicristalli in una qualsiasi modalità diversa da AUTO.

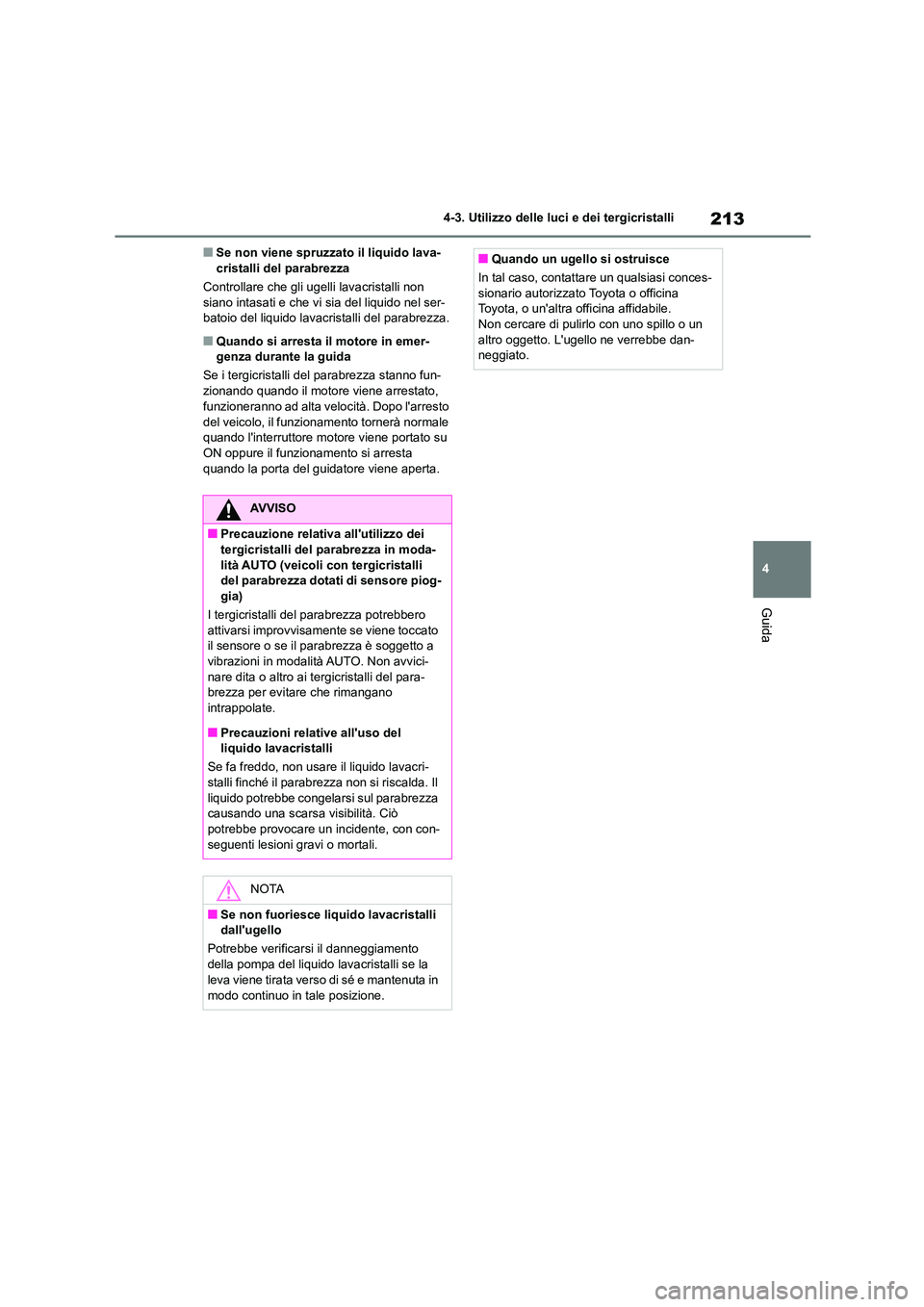

213
4
4-3. Utilizzo delle luci e dei tergicristalli
Guida
■Se non viene spruzzato il liquido lava- cristalli del parabrezza
Controllare che gli ugelli lavacristalli non
siano intasati e che vi sia del liquido nel ser-
batoio del liquido lava cristalli del parabrezza.
■Quando si arresta il motore in emer- genza durante la guida
Se i tergicristalli del parabrezza stanno fun-
zionando quando il motore viene arrestato,
funzioneranno ad alta velocità. Dopo l'arresto
del veicolo, il funzionamento tornerà normale quando l'interruttore motore viene portato su
ON oppure il funzionamento si arresta
quando la porta del guidatore viene aperta.
AVVISO
■Precauzione relativa all'utilizzo dei
tergicristalli del parabrezza in moda-
lità AUTO (veicoli con tergicristalli del parabrezza dotati di sensore piog-
gia)
I tergicristalli del parabrezza potrebbero
attivarsi improvvisamente se viene toccato il sensore o se il parabrezza è soggetto a
vibrazioni in modali tà AUTO. Non avvici-
nare dita o altro ai tergicristalli del para- brezza per evitare che rimangano
intrappolate.
■Precauzioni relative all'uso del
liquido lavacristalli
Se fa freddo, non usare il liquido lavacri- stalli finché il parabrez za non si riscalda. Il
liquido potrebbe congelarsi sul parabrezza
causando una scarsa visibilità. Ciò potrebbe provocare un incidente, con con-
seguenti lesioni gravi o mortali.
NOTA
■Se non fuoriesce liquido lavacristalli dall'ugello
Potrebbe verificarsi il danneggiamento
della pompa del liquido lavacristalli se la
leva viene tirata verso di sé e mantenuta in
modo continuo in tale posizione.
■Quando un ugello si ostruisce
In tal caso, contattare un qualsiasi conces-
sionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile. Non cercare di pulirlo con uno spillo o un
altro oggetto. L'ugello ne verrebbe dan-
neggiato.

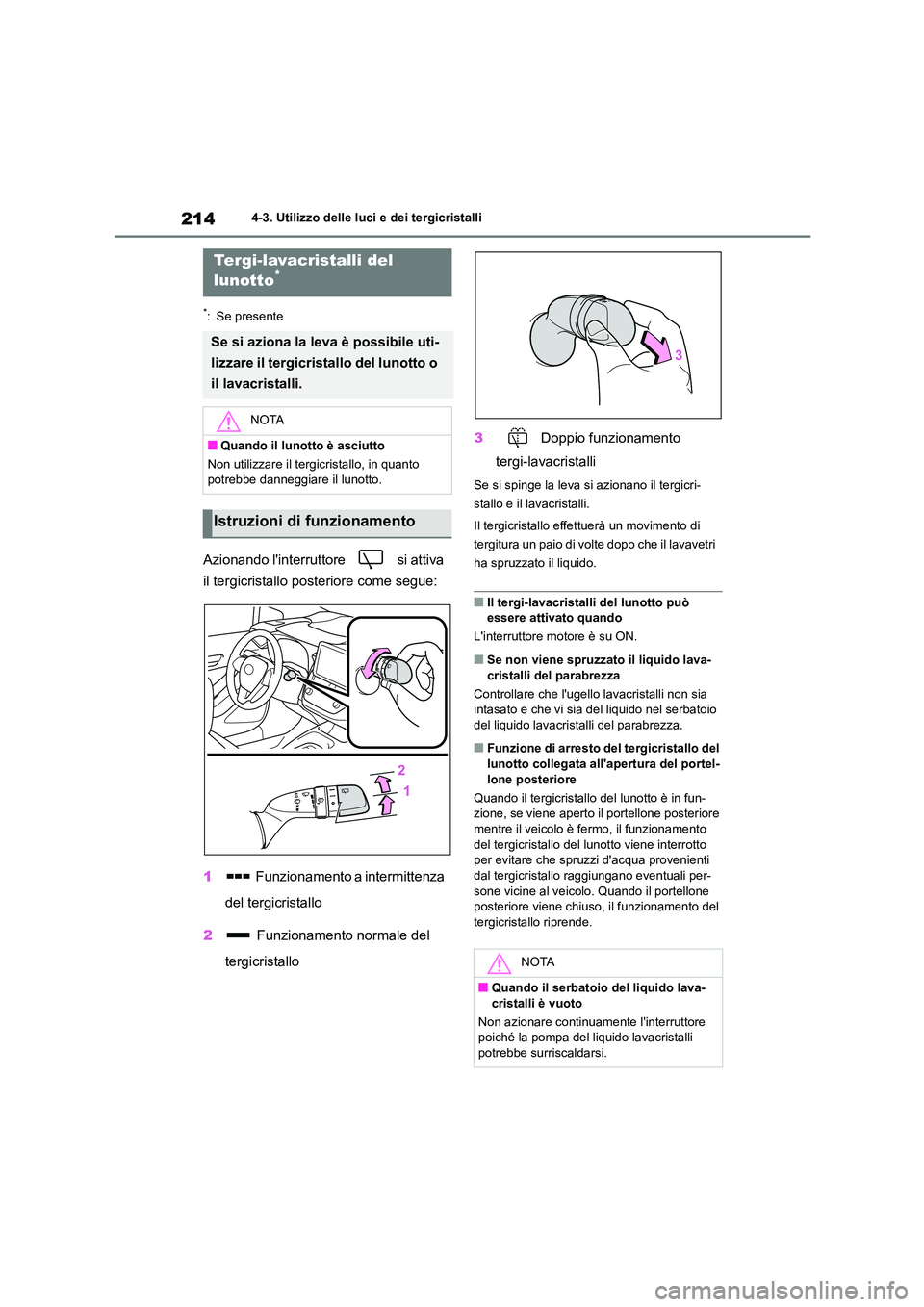

2144-3. Utilizzo delle luci e dei tergicristalli
*: Se presente
Azionando l'interruttore si attiva
il tergicristallo posteriore come segue:
1 Funzionamento a intermittenza
del tergicristallo
2 Funzionamento normale del
tergicristallo
3 Doppio funzionamento
tergi-lavacristalli
Se si spinge la leva si azionano il tergicri-
stallo e il lavacristalli.
Il tergicristallo effe ttuerà un movimento di
tergitura un paio di volte dopo che il lavavetri
ha spruzzato il liquido.
■Il tergi-lavacristalli del lunotto può essere attivato quando
L'interruttore motore è su ON.
■Se non viene spruzzato il liquido lava-
cristalli del parabrezza
Controllare che l'ugello lavacristalli non sia
intasato e che vi sia del liquido nel serbatoio del liquido lavacrista lli del parabrezza.
■Funzione di arresto del tergicristallo del
lunotto collegata all'apertura del portel-
lone posteriore
Quando il tergicristallo del lunotto è in fun- zione, se viene aperto il portellone posteriore
mentre il veicolo è fermo, il funzionamento
del tergicristallo del lunotto viene interrotto per evitare che spruzzi d'acqua provenienti
dal tergicristallo raggiungano eventuali per-
sone vicine al veic olo. Quando il portellone posteriore viene chiuso, il funzionamento del
tergicristallo riprende.
Tergi-lavacristalli del
lunotto*
Se si aziona la leva è possibile uti-
lizzare il tergicristallo del lunotto o
il lavacristalli.
NOTA
■Quando il lunotto è asciutto
Non utilizzare il tergicristallo, in quanto
potrebbe danneggiare il lunotto.
Istruzioni di funzionamento
NOTA
■Quando il serbatoio del liquido lava-
cristalli è vuoto
Non azionare continuamente l'interruttore poiché la pompa del liquido lavacristalli
potrebbe surriscaldarsi.

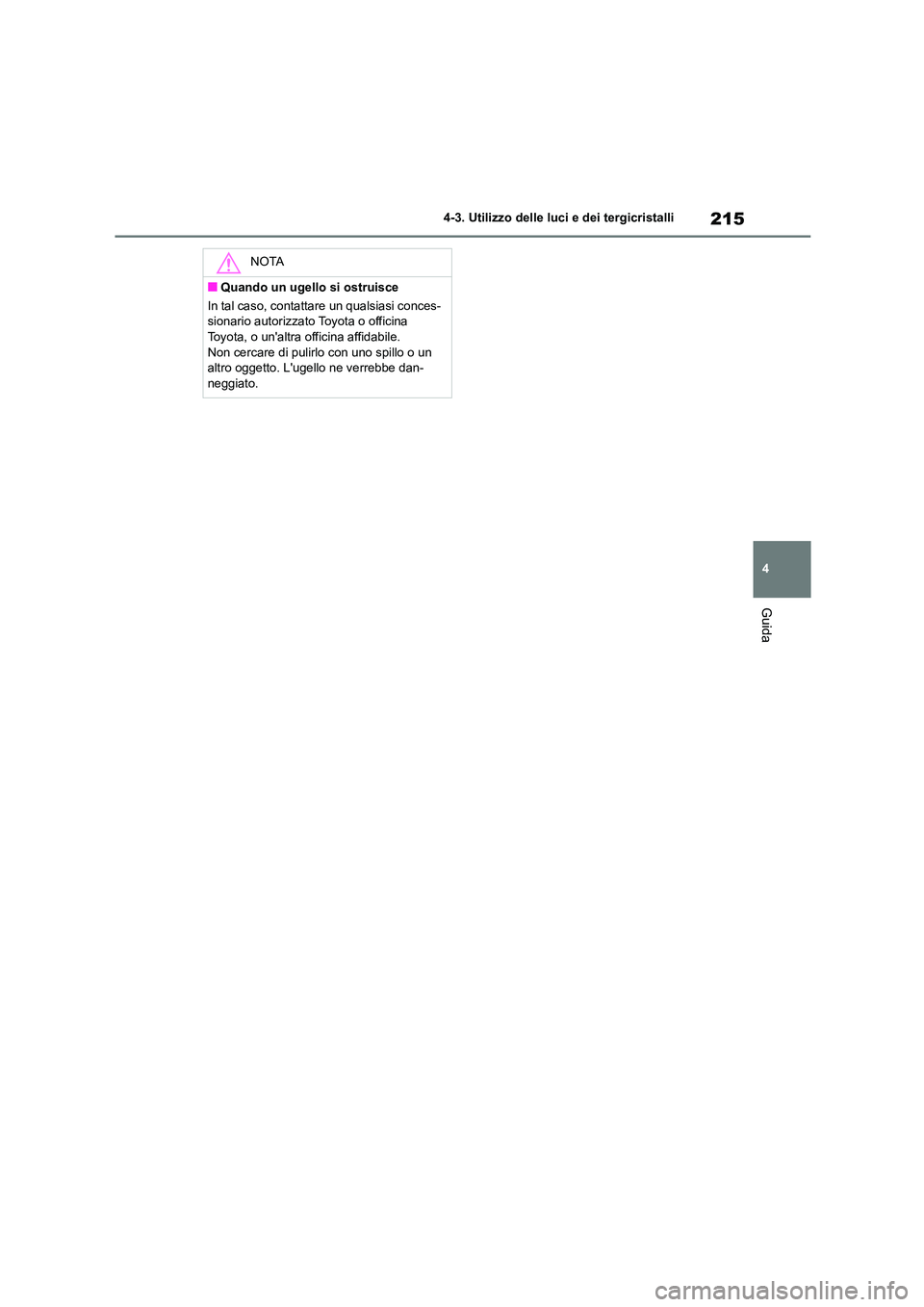

215
4
4-3. Utilizzo delle luci e dei tergicristalli
Guida
NOTA
■Quando un ugello si ostruisce
In tal caso, contattare un qualsiasi conces-
sionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile. Non cercare di pulirlo con uno spillo o un
altro oggetto. L'ugello ne verrebbe dan-
neggiato.

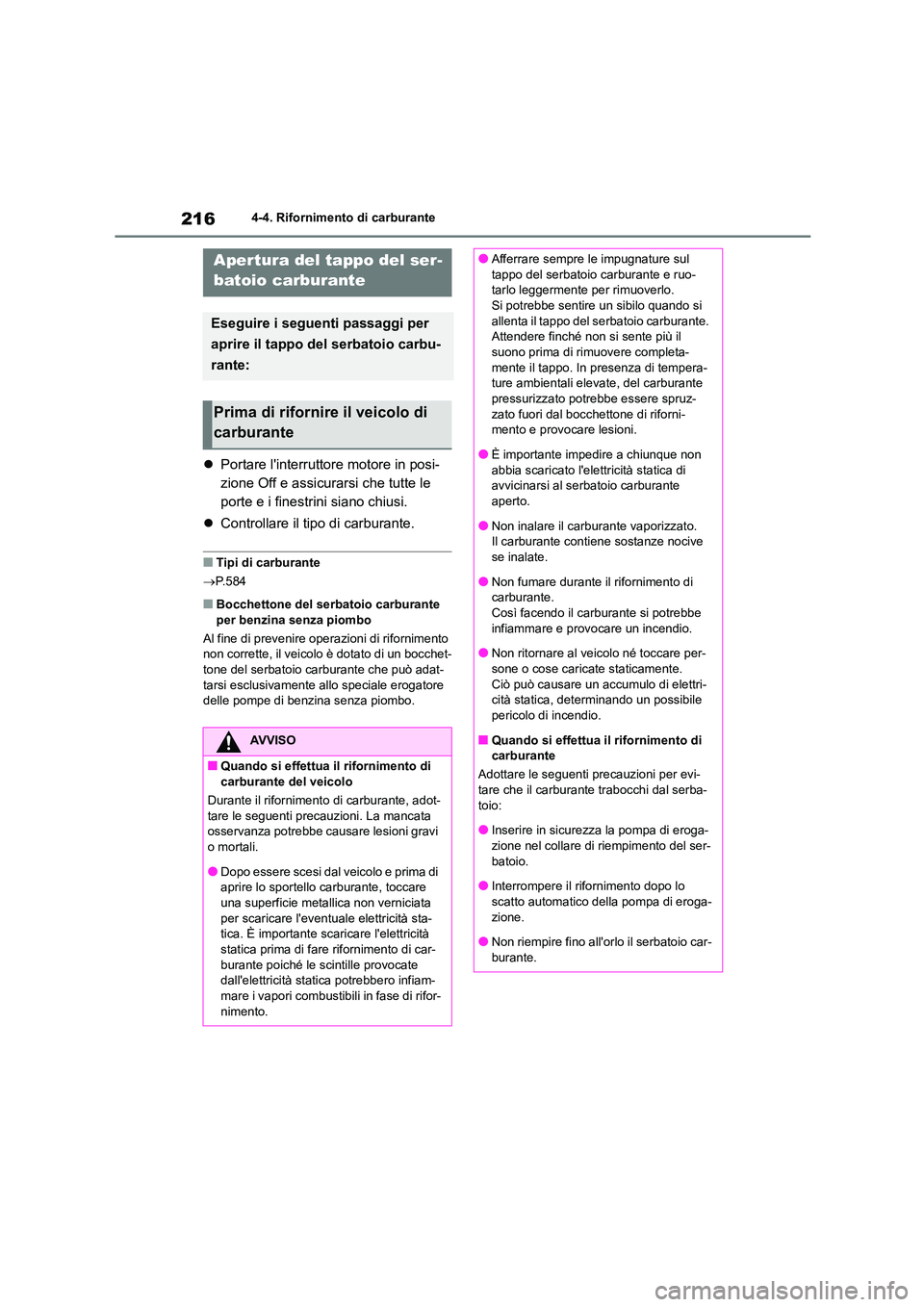

2164-4. Rifornimento di carburante
4-4.Rifornimento di carburante
Portare l'interruttore motore in posi-
zione Off e assicurarsi che tutte le
porte e i finestri ni siano chiusi.
 Controllare il tipo di carburante.
■Tipi di carburante
 P.584
■Bocchettone del serbatoio carburante
per benzina senza piombo
Al fine di prevenire oper azioni di rifornimento non corrette, il veicolo è dotato di un bocchet-
tone del serbatoio carburante che può adat-
tarsi esclusivamente allo speciale erogatore delle pompe di benzina senza piombo.
Apertura del tappo del ser-
batoio carburante
Eseguire i seguenti passaggi per
aprire il tappo del serbatoio carbu-
rante:
Prima di rifornire il veicolo di
carburante
AVVISO
■Quando si effettua il rifornimento di
carburante del veicolo
Durante il rifornimento di carburante, adot-
tare le seguenti precauzioni. La mancata osservanza potrebbe causare lesioni gravi
o mortali.
●Dopo essere scesi dal veicolo e prima di aprire lo sportello carburante, toccare
una superficie metallica non verniciata
per scaricare l'eventuale elettricità sta- tica. È importante scaricare l'elettricità
statica prima di fare rifornimento di car-
burante poiché le scintille provocate dall'elettricità statica potrebbero infiam-
mare i vapori combustibili in fase di rifor-
nimento.
●Afferrare sempre le impugnature sul
tappo del serbatoio carburante e ruo-
tarlo leggermente per rimuoverlo. Si potrebbe sentire un sibilo quando si
allenta il tappo del serbatoio carburante.
Attendere finché non si sente più il suono prima di rimuovere completa-
mente il tappo. In presenza di tempera-
ture ambientali elevate, del carburante pressurizzato potrebbe essere spruz-
zato fuori dal bocchettone di riforni-
mento e provocare lesioni.
●È importante impedire a chiunque non abbia scaricato l'elettricità statica di
avvicinarsi al serbatoio carburante
aperto.
●Non inalare il carburante vaporizzato.
Il carburante contiene sostanze nocive
se inalate.
●Non fumare durante il rifornimento di
carburante.
Così facendo il carburante si potrebbe infiammare e provocare un incendio.
●Non ritornare al veicolo né toccare per-
sone o cose caricate staticamente. Ciò può causare un accumulo di elettri-
cità statica, determinando un possibile
pericolo di incendio.
■Quando si effettua il rifornimento di
carburante
Adottare le seguenti precauzioni per evi-
tare che il carburante trabocchi dal serba- toio:
●Inserire in sicurezza la pompa di eroga-
zione nel collare di riempimento del ser- batoio.
●Interrompere il rifornimento dopo lo
scatto automatico della pompa di eroga- zione.
●Non riempire fino all'orlo il serbatoio car-
burante.

217
4

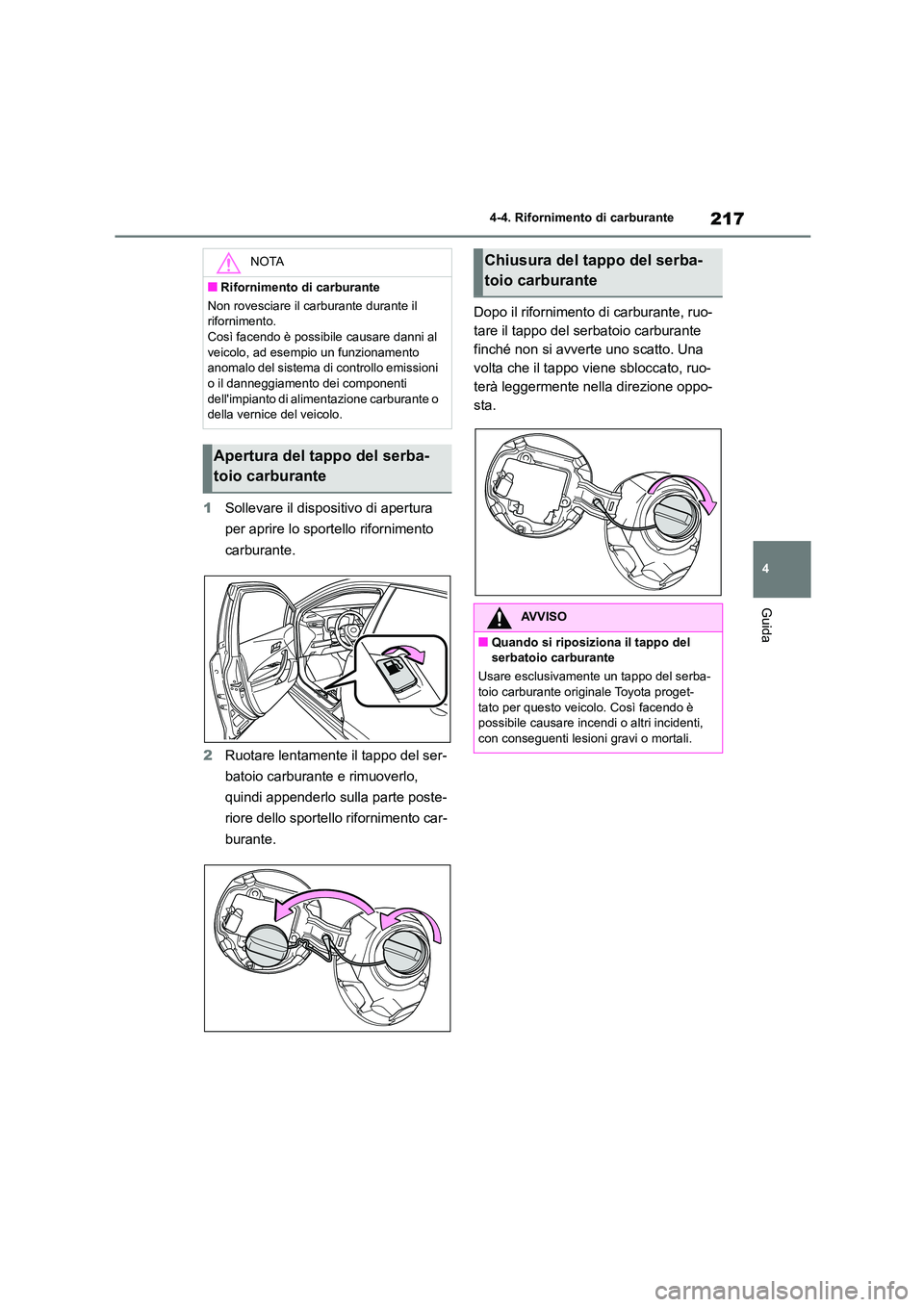

4-4. Rifornimento di carburante
Guida
1 Sollevare il dispositivo di apertura
per aprire lo sportello rifornimento
carburante.
2 Ruotare lentamente il tappo del ser-
batoio carburante e rimuoverlo,
quindi appenderlo sulla parte poste-
riore dello sportello rifornimento car-
burante.
Dopo il rifornimento di carburante, ruo-
tare il tappo del serbatoio carburante
finché non si avverte uno scatto. Una
volta che il tappo viene sbloccato, ruo-
terà leggermente nella direzione oppo-
sta.
NOTA
■Rifornimento di carburante
Non rovesciare il carburante durante il
rifornimento.
Così facendo è possibile causare danni al veicolo, ad esempio un funzionamento
anomalo del sistema di controllo emissioni
o il danneggiamento dei componenti dell'impianto di alimentazione carburante o
della vernice del veicolo.
Apertura del tappo del serba-
toio carburante
Chiusura del tappo del serba-
toio carburante
AVVISO
■Quando si riposiziona il tappo del
serbatoio carburante
Usare esclusivamente un tappo del serba-
toio carburante originale Toyota proget- tato per questo veicolo. Così facendo è
possibile causare incendi o altri incidenti,
con conseguenti lesioni gravi o mortali.

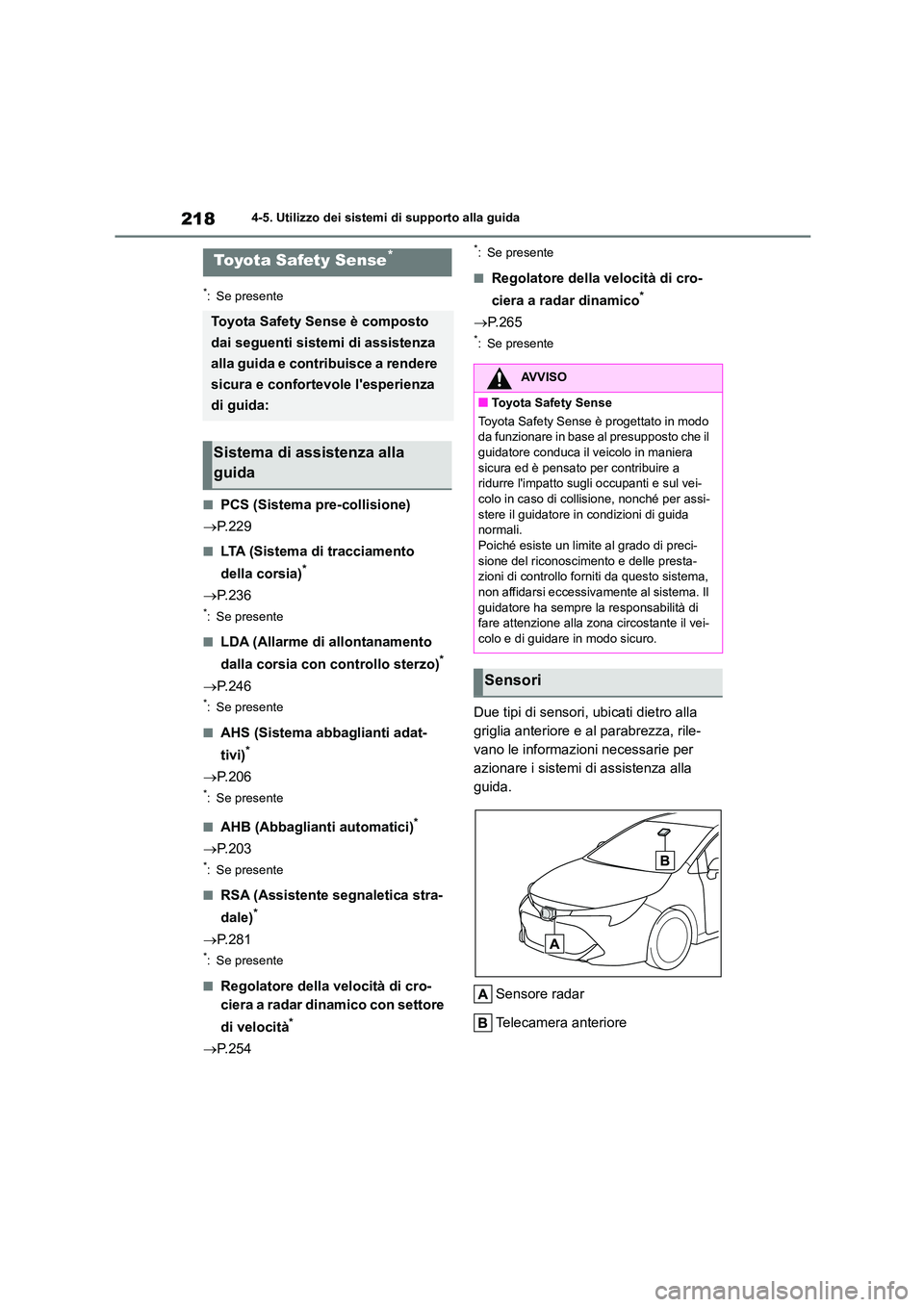

2184-5. Utilizzo dei sistemi di supporto alla guida
4-5.Utilizzo dei sistemi di supporto alla guida
*: Se presente
■PCS (Sistema pre-collisione)
 P.229
■LTA (Sistema di tracciamento
della corsia)*
 P.236
*: Se presente
■LDA (Allarme di allontanamento
dalla corsia con controllo sterzo)*
 P.246
*: Se presente
■AHS (Sistema abbaglianti adat-
tivi)*
 P.206
*: Se presente
■AHB (Abbaglianti automatici)*
P.203
*: Se presente
■RSA (Assistente segnaletica stra-
dale)*
 P.281
*: Se presente
■Regolatore della velocità di cro-
ciera a radar dinamico con settore
di velocità*
 P.254
*: Se presente
■Regolatore della velocità di cro-
ciera a radar dinamico*
 P. 2 6 5
*: Se presente
Due tipi di sensori, ubicati dietro alla
griglia anteriore e al parabrezza, rile-
vano le informazioni necessarie per
azionare i sistemi di assistenza alla
guida.
Sensore radar
Telecamera anteriore
Toyota Safety Sense*
Toyota Safety Sense è composto
dai seguenti sistemi di assistenza
alla guida e contribuisce a rendere
sicura e confortevole l'esperienza
di guida:
Sistema di assistenza alla
guida
AVVISO
■Toyota Safety Sense
Toyota Safety Sense è progettato in modo
da funzionare in base al presupposto che il
guidatore conduca il veicolo in maniera sicura ed è pensato per contribuire a
ridurre l'impatto sugli occupanti e sul vei-
colo in caso di collisione, nonché per assi- stere il guidatore in condizioni di guida
normali.
Poiché esiste un limite al grado di preci- sione del riconoscimento e delle presta-
zioni di controllo forn iti da questo sistema,
non affidarsi eccessivamente al sistema. Il guidatore ha sempre la responsabilità di
fare attenzione alla z ona circostante il vei-
colo e di guidare in modo sicuro.
Sensori
