TOYOTA COROLLA HATCHBACK 2022 Manuale duso (in Italian)

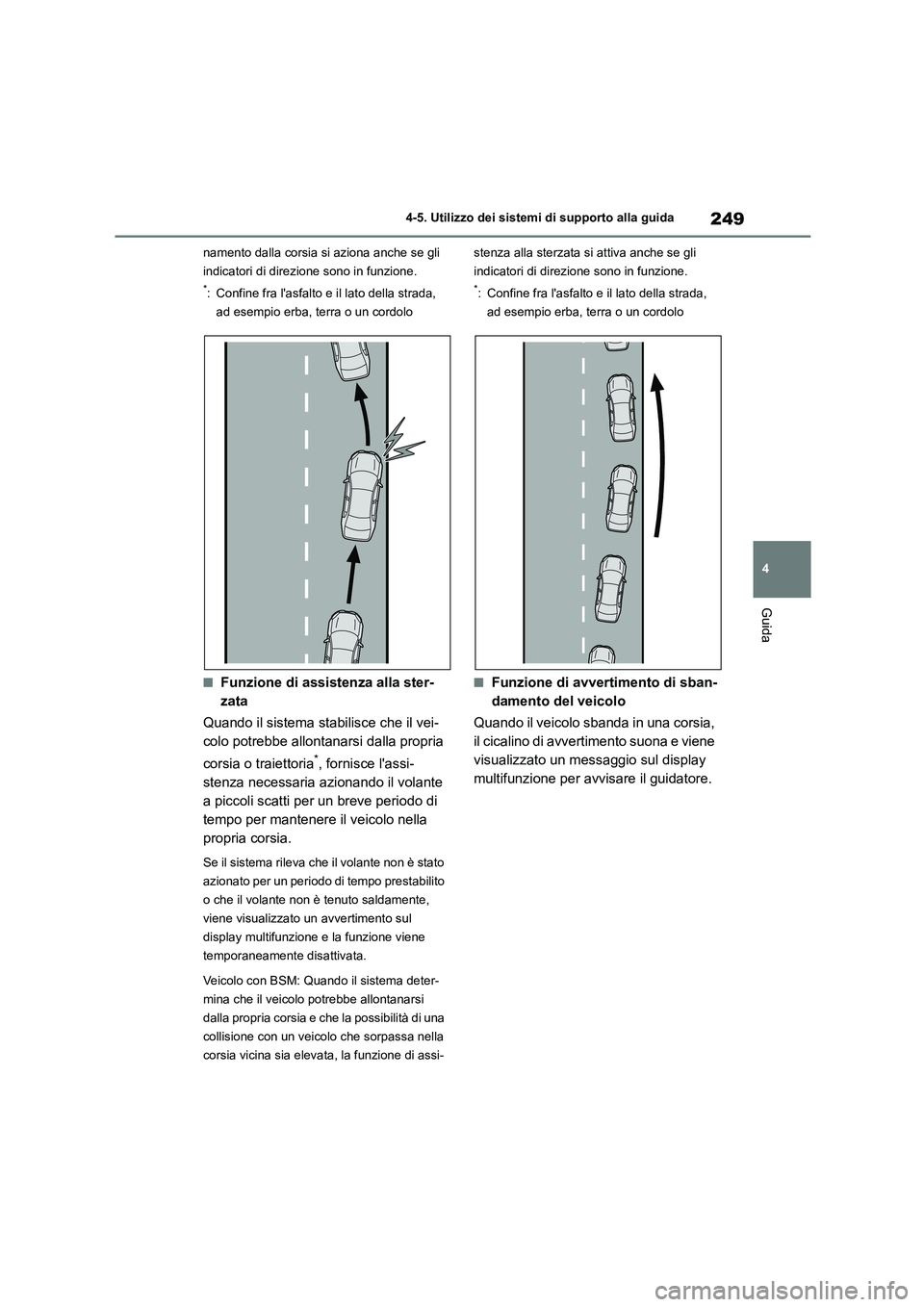

249
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
namento dalla corsia si aziona anche se gli
indicatori di direzi one sono in funzione.
*: Confine fra l'asfalto e il lato della strada,
ad esempio erba, terra o un cordolo
■Funzione di assistenza alla ster-
zata
Quando il sistema stabilisce che il vei-
colo potrebbe allontanarsi dalla propria
corsia o traiettoria*, fornisce l'assi-
stenza necessaria azionando il volante
a piccoli scatti per un breve periodo di
tempo per mantenere il veicolo nella
propria corsia.
Se il sistema rileva che il volante non è stato
azionato per un periodo di tempo prestabilito
o che il volante non è tenuto saldamente,
viene visualizzato un avvertimento sul
display multifunzione e la funzione viene
temporaneamente disattivata.
Veicolo con BSM: Quando il sistema deter-
mina che il veicolo potrebbe allontanarsi
dalla propria corsia e che la possibilità di una
collisione con un veicolo che sorpassa nella
corsia vicina sia elevat a, la funzione di assi-
stenza alla sterzata si attiva anche se gli
indicatori di direzione sono in funzione.
*: Confine fra l'asfalto e il lato della strada,
ad esempio erba, terra o un cordolo
■Funzione di avvertimento di sban-
damento del veicolo
Quando il veicolo sbanda in una corsia,
il cicalino di avvertimento suona e viene
visualizzato un messa ggio sul display
multifunzione per avvisare il guidatore.

2504-5. Utilizzo dei sistemi di supporto alla guida

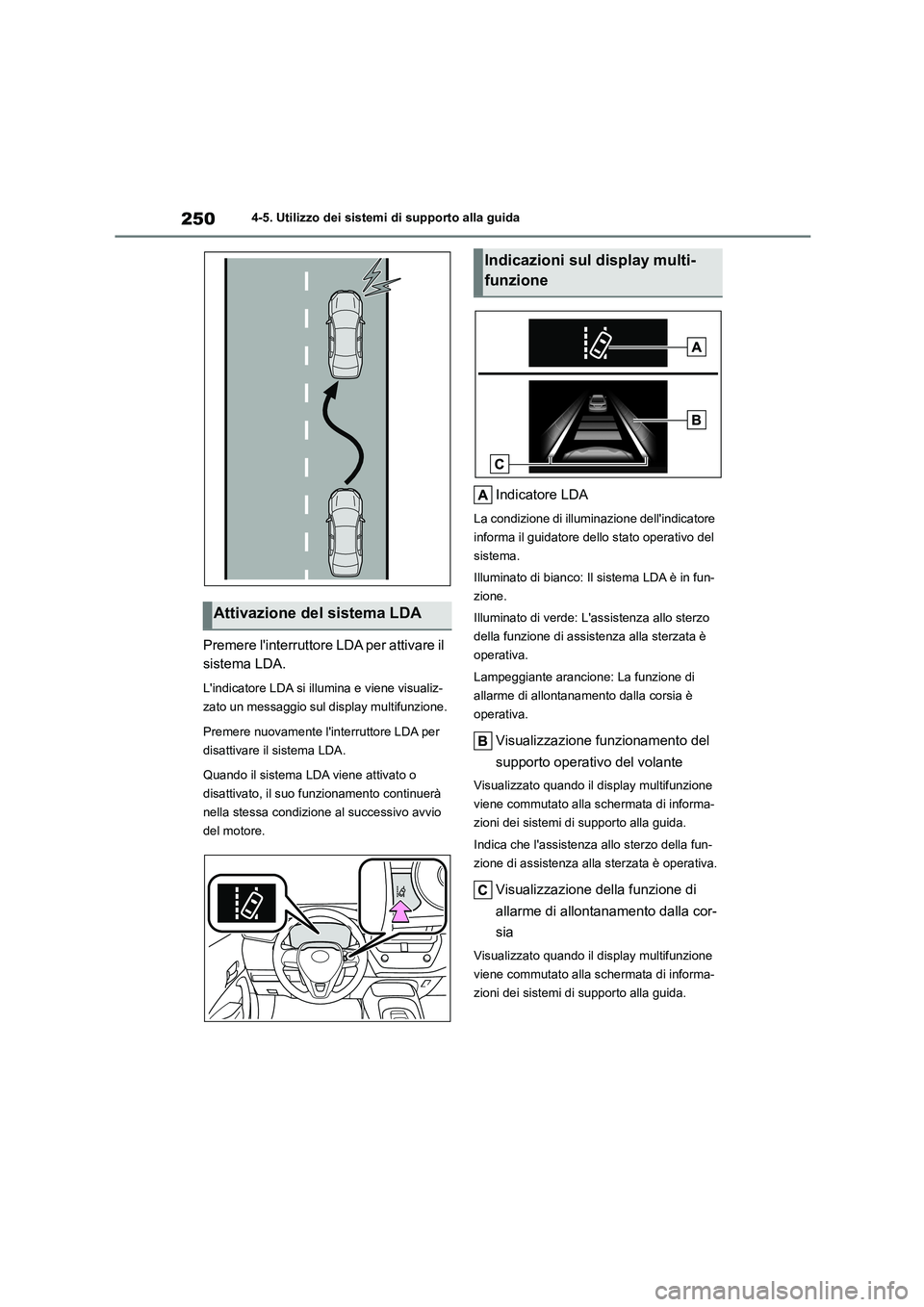

Premere l'interruttore LDA per attivare il
sistema LDA.
L'indicatore LDA si il lumina e viene visualiz-
zato un messaggio sul display multifunzione.
Premere nuovamente l'interruttore LDA per
disattivare il sistema LDA.
Quando il sistema LDA viene attivato o
disattivato, il suo funzionamento continuerà
nella stessa condizione al successivo avvio
del motore.
Indicatore LDA
La condizione di illuminazione dell'indicatore
informa il guidatore dello stato operativo del
sistema.
Illuminato di bianco: Il sistema LDA è in fun-
zione.
Illuminato di verde: L'assistenza allo sterzo
della funzione di assistenza alla sterzata è
operativa.
Lampeggiante arancione: La funzione di
allarme di allontanamento dalla corsia è
operativa.
Visualizzazione funzionamento del
supporto operativo del volante
Visualizzato quando il display multifunzione
viene commutato alla schermata di informa-
zioni dei sistemi di supporto alla guida.
Indica che l'assistenza allo sterzo della fun-
zione di assistenza alla sterzata è operativa.
Visualizzazione della funzione di
allarme di allontanamento dalla cor-
sia
Visualizzato quando il display multifunzione
viene commutato alla schermata di informa-
zioni dei sistemi di supporto alla guida.
Attivazione del sistema LDA
Indicazioni sul display multi-
funzione

251
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida

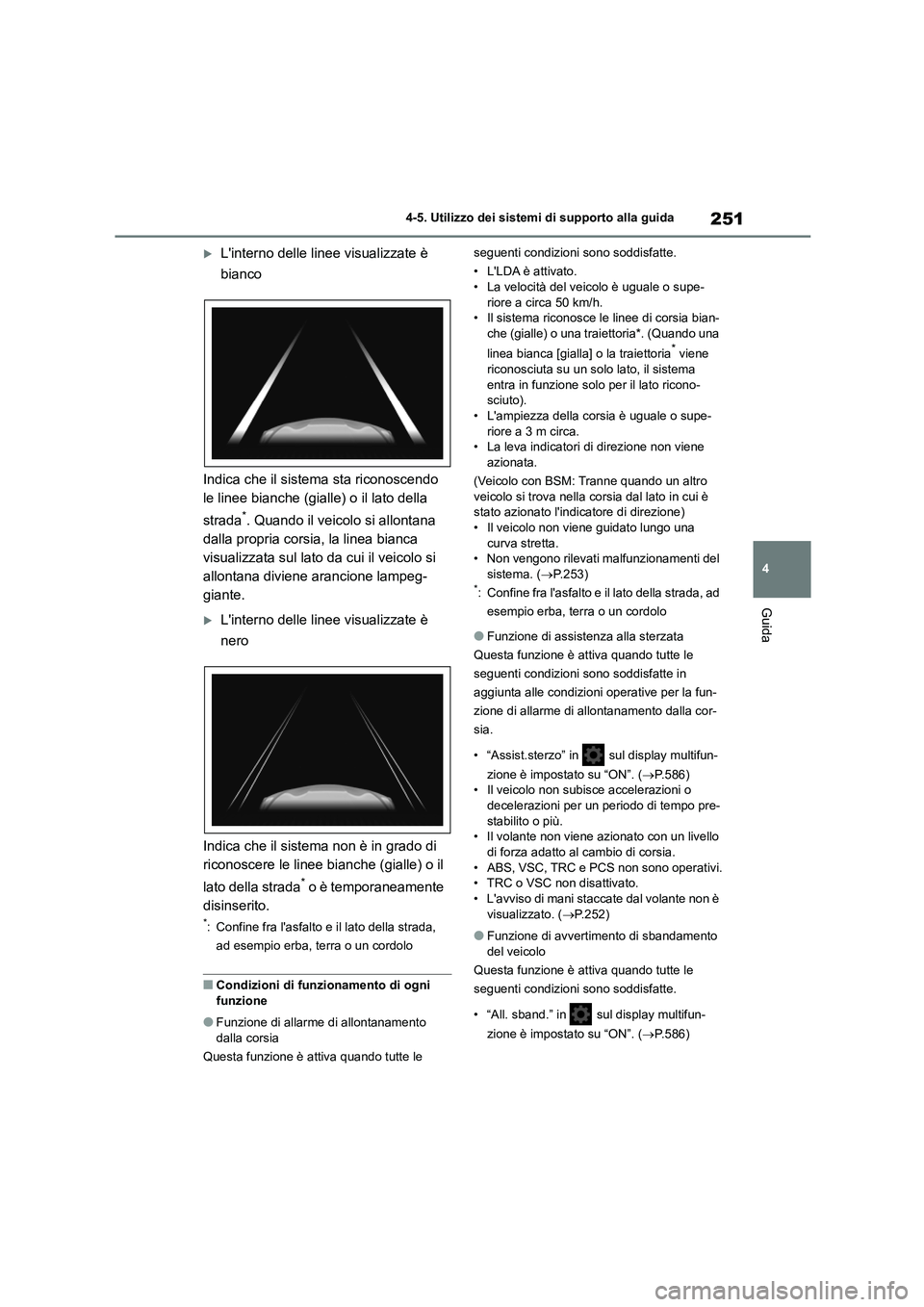

L'interno delle linee visualizzate è
bianco
Indica che il sistema sta riconoscendo
le linee bianche (gialle) o il lato della
strada*. Quando il veicolo si allontana
dalla propria corsia, la linea bianca
visualizzata sul lato da cui il veicolo si
allontana diviene arancione lampeg-
giante.
L'interno delle linee visualizzate è
nero
Indica che il sistema non è in grado di
riconoscere le linee bianche (gialle) o il
lato della strada* o è temporaneamente
disinserito.
*: Confine fra l'asfalto e il lato della strada,
ad esempio erba, terra o un cordolo
■Condizioni di funzionamento di ogni
funzione
●Funzione di allarme di allontanamento
dalla corsia
Questa funzione è attiva quando tutte le
seguenti condizioni sono soddisfatte.
• L'LDA è attivato. • La velocità del veicolo è uguale o supe-
riore a circa 50 km/h.
• Il sistema riconosce le linee di corsia bian- che (gialle) o una traiettoria*. (Quando una
linea bianca [gialla] o la traiettoria* viene
riconosciuta su un solo lato, il sistema
entra in funzione solo per il lato ricono- sciuto).
• L'ampiezza della corsia è uguale o supe-
riore a 3 m circa. • La leva indicatori di direzione non viene
azionata.
(Veicolo con BSM: Tranne quando un altro
veicolo si trova nella co rsia dal lato in cui è stato azionato l'indicatore di direzione)
• Il veicolo non viene guidato lungo una
curva stretta. • Non vengono rilevati malfunzionamenti del
sistema. ( P.253)*: Confine fra l'asfalto e il lato della strada, ad
esempio erba, terra o un cordolo
●Funzione di assistenza alla sterzata
Questa funzione è attiva quando tutte le
seguenti condizioni sono soddisfatte in
aggiunta alle condizioni operative per la fun-
zione di allarme di allontanamento dalla cor-
sia.
• “Assist.sterzo” in sul display multifun-
zione è impostato su “ON”. ( P.586)
• Il veicolo non subisce accelerazioni o decelerazioni per un periodo di tempo pre-
stabilito o più.
• Il volante non viene azionato con un livello di forza adatto al cambio di corsia.
• ABS, VSC, TRC e PCS non sono operativi.
• TRC o VSC non disattivato. • L'avviso di mani staccate dal volante non è
visualizzato. ( P.252)
●Funzione di avvertimento di sbandamento del veicolo
Questa funzione è attiva quando tutte le
seguenti condizioni sono soddisfatte.
• “All. sband.” in sul display multifun-
zione è impostato su “ON”. ( P.586)

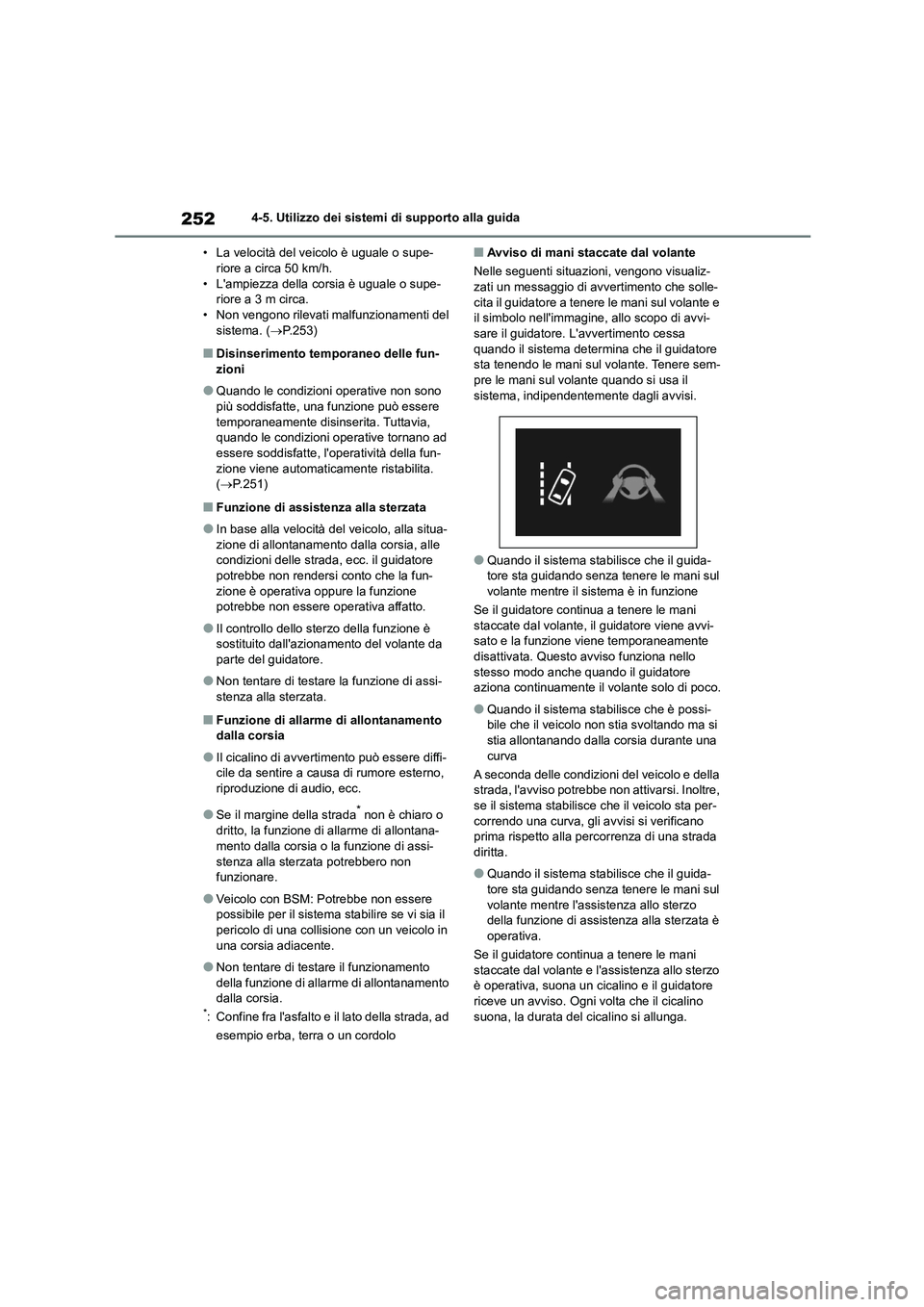

2524-5. Utilizzo dei sistemi di supporto alla guida
• La velocità del veicolo è uguale o supe- riore a circa 50 km/h.
• L'ampiezza della corsia è uguale o supe-
riore a 3 m circa. • Non vengono rilevati malfunzionamenti del
sistema. ( P.253)
■Disinserimento temporaneo delle fun-
zioni
●Quando le condizioni operative non sono
più soddisfatte, una funzione può essere
temporaneamente disinserita. Tuttavia, quando le condizioni operative tornano ad
essere soddisfatte, l'operatività della fun-
zione viene automaticamente ristabilita. ( P.251)
■Funzione di assistenza alla sterzata
●In base alla velocità del veicolo, alla situa- zione di allontanamento dalla corsia, alle
condizioni delle strada, ecc. il guidatore
potrebbe non rendersi conto che la fun- zione è operativa oppure la funzione
potrebbe non essere operativa affatto.
●Il controllo dello sterzo della funzione è
sostituito dall'aziona mento del volante da
parte del guidatore.
●Non tentare di testare la funzione di assi-
stenza alla sterzata.
■Funzione di allarme di allontanamento dalla corsia
●Il cicalino di avvertim ento può essere diffi- cile da sentire a causa di rumore esterno,
riproduzione di audio, ecc.
●Se il margine della strada* non è chiaro o
dritto, la funzione di allarme di allontana-
mento dalla corsia o la funzione di assi- stenza alla sterzata potrebbero non
funzionare.
●Veicolo con BSM: Potrebbe non essere
possibile per il sistema stabilire se vi sia il
pericolo di una collisi one con un veicolo in una corsia adiacente.
●Non tentare di testare il funzionamento della funzione di alla rme di allontanamento
dalla corsia.*: Confine fra l'asfalto e il lato della strada, ad
esempio erba, terra o un cordolo
■Avviso di mani staccate dal volante
Nelle seguenti situaz ioni, vengono visualiz- zati un messaggio di avvertimento che solle-
cita il guidatore a tenere le mani sul volante e
il simbolo nell'immagine, allo scopo di avvi- sare il guidatore. L'avvertimento cessa
quando il sistema determina che il guidatore
sta tenendo le mani sul volante. Tenere sem- pre le mani sul volante quando si usa il
sistema, indipendentemente dagli avvisi.
●Quando il sistema stabilisce che il guida- tore sta guidando senza tenere le mani sul
volante mentre il sistema è in funzione
Se il guidatore continua a tenere le mani
staccate dal volante, il guidatore viene avvi- sato e la funzione viene temporaneamente
disattivata. Questo avviso funziona nello
stesso modo anche quando il guidatore aziona continuamente il volante solo di poco.
●Quando il sistema stabilisce che è possi-bile che il veicolo non stia svoltando ma si
stia allontanando dalla corsia durante una
curva
A seconda delle condizioni del veicolo e della strada, l'avviso potrebbe non attivarsi. Inoltre,
se il sistema stabilisce che il veicolo sta per-
correndo una curva, gli avvisi si verificano prima rispetto alla percorrenza di una strada
diritta.
●Quando il sistema stabilisce che il guida-
tore sta guidando senza tenere le mani sul
volante mentre l'assistenza allo sterzo della funzione di assistenza alla sterzata è
operativa.
Se il guidatore continua a tenere le mani
staccate dal volante e l'assistenza allo sterzo è operativa, suona un cicalino e il guidatore
riceve un avviso. Ogni volta che il cicalino
suona, la durata del cicalino si allunga.

253
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida

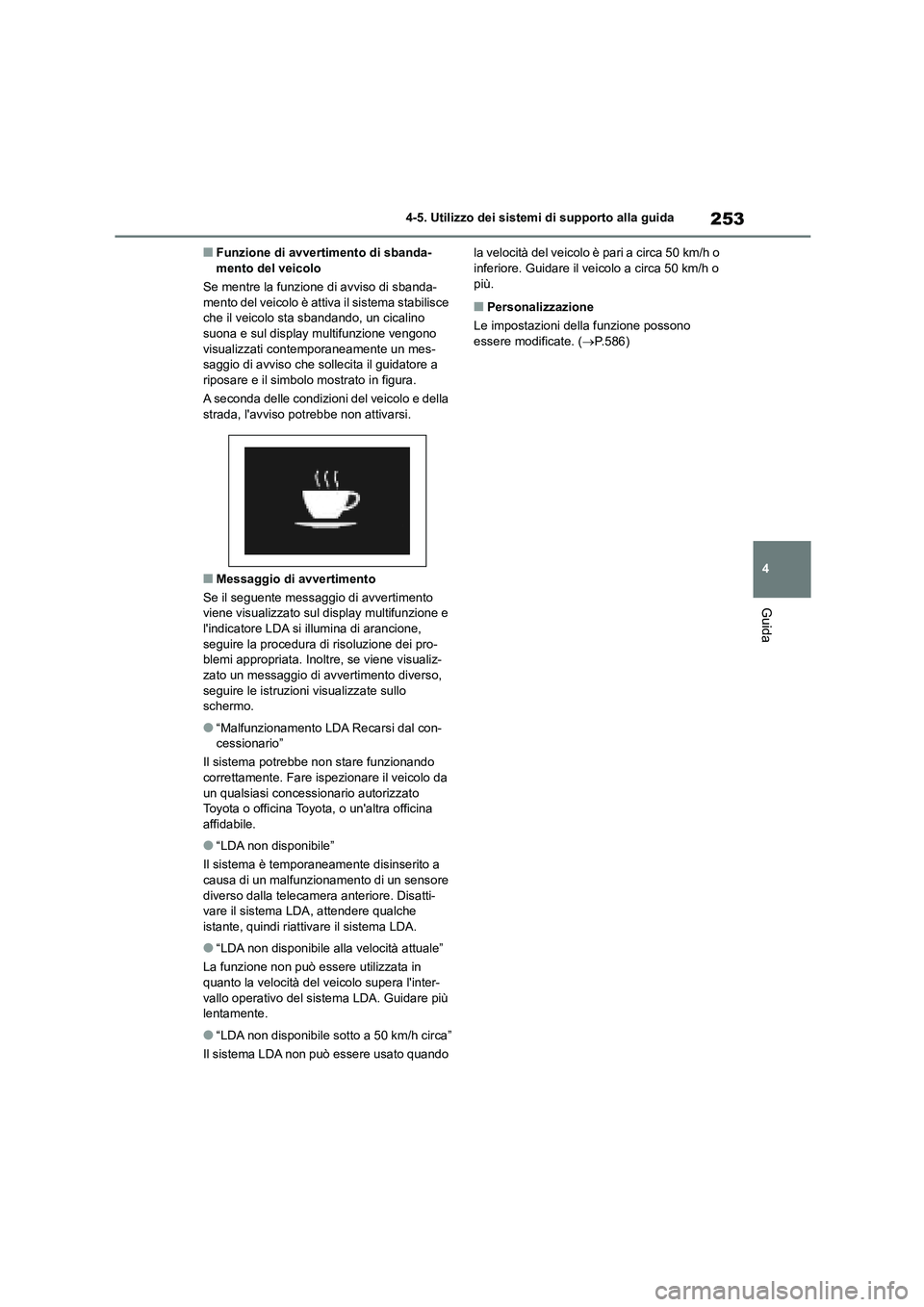

■Funzione di avvertimento di sbanda- mento del veicolo
Se mentre la funzione di avviso di sbanda-
mento del veicolo è attiva il sistema stabilisce
che il veicolo sta sbandando, un cicalino suona e sul display multifunzione vengono
visualizzati contemporaneamente un mes-
saggio di avviso che so llecita il guidatore a riposare e il simbolo mostrato in figura.
A seconda delle condizioni del veicolo e della
strada, l'avviso pot rebbe non attivarsi.
■Messaggio di avvertimento
Se il seguente messaggio di avvertimento viene visualizzato sul display multifunzione e
l'indicatore LDA si illumina di arancione,
seguire la procedura di risoluzione dei pro- blemi appropriata. Inoltre, se viene visualiz-
zato un messaggio di avvertimento diverso,
seguire le istruzioni visualizzate sullo schermo.
●“Malfunzionamento LDA Recarsi dal con-cessionario”
Il sistema potrebbe non stare funzionando
correttamente. Fare ispezionare il veicolo da
un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
●“LDA non disponibile”
Il sistema è temporaneamente disinserito a
causa di un malfunzi onamento di un sensore
diverso dalla telecamera anteriore. Disatti- vare il sistema LDA, attendere qualche
istante, quindi riattivare il sistema LDA.
●“LDA non disponibile alla velocità attuale”
La funzione non può essere utilizzata in
quanto la velocità del veicolo supera l'inter-
vallo operativo del sistema LDA. Guidare più lentamente.
●“LDA non disponibile sotto a 50 km/h circa”
Il sistema LDA non può essere usato quando
la velocità del veicolo è pari a circa 50 km/h o inferiore. Guidare il ve icolo a circa 50 km/h o
più.
■Personalizzazione
Le impostazioni della funzione possono
essere modificate. ( P.586)

2544-5. Utilizzo dei sistemi di supporto alla guida

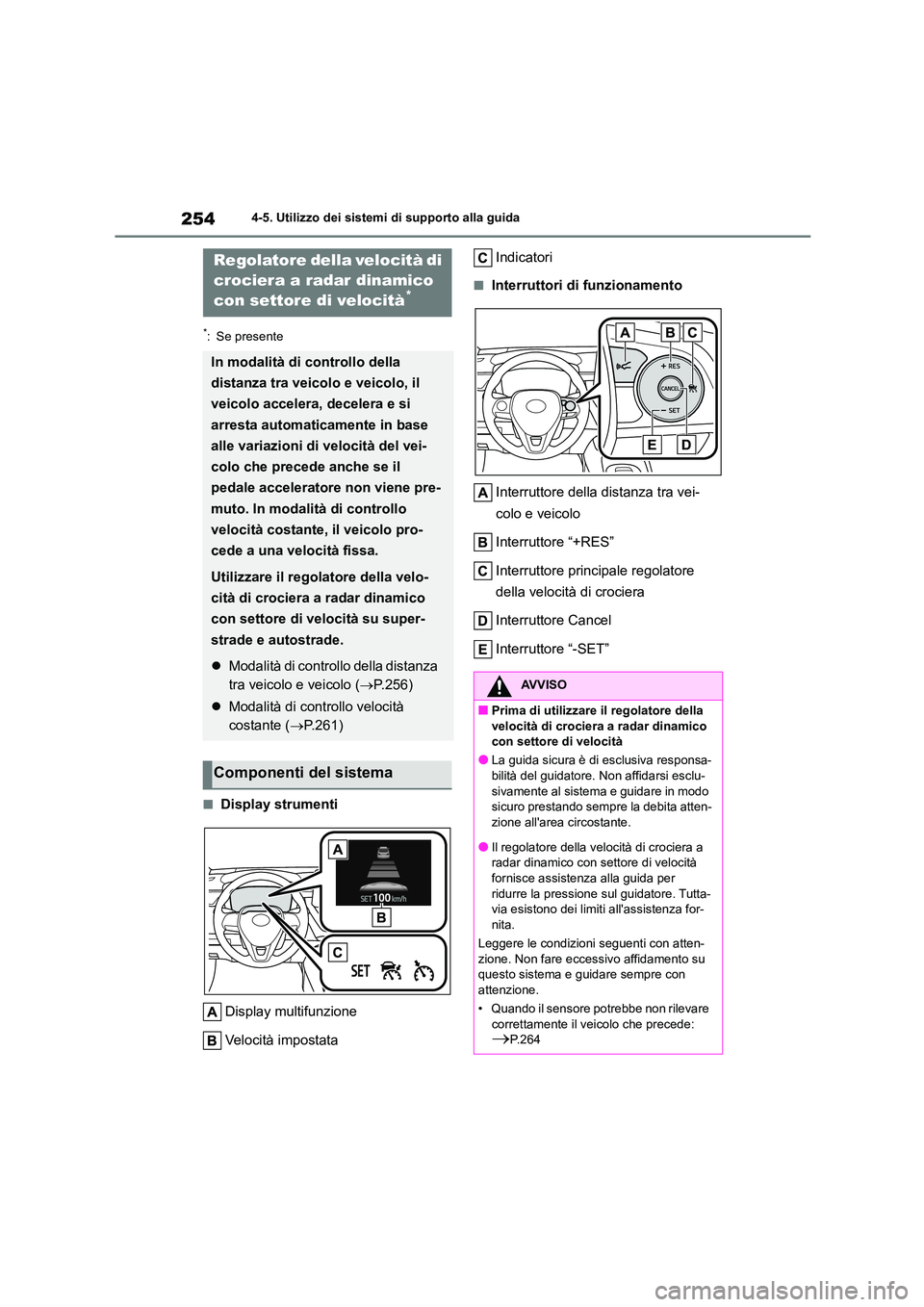

*: Se presente
■Display strumenti
Display multifunzione
Velocità impostata
Indicatori
■Interruttori di funzionamento
Interruttore della distanza tra vei-
colo e veicolo
Interruttore “+RES”
Interruttore principale regolatore
della velocità di crociera
Interruttore Cancel
Interruttore “-SET”
Regolatore della velocità di
crociera a radar dinamico
con settore di velocità*
In modalità di controllo della
distanza tra veicolo e veicolo, il
veicolo accelera, decelera e si
arresta automaticamente in base
alle variazioni di velocità del vei-
colo che precede anche se il
pedale acceleratore non viene pre-
muto. In modalità di controllo
velocità costante, il veicolo pro-
cede a una velocità fissa.
Utilizzare il regolatore della velo-
cità di crociera a radar dinamico
con settore di velocità su super-
strade e autostrade.
 Modalità di controllo della distanza
tra veicolo e veicolo ( P.256)
 Modalità di controllo velocità
costante ( P.261)
Componenti del sistema
AVVISO
■Prima di utilizzare il regolatore della velocità di crociera a radar dinamico
con settore di velocità
●La guida sicura è di esclusiva responsa-
bilità del guidatore. Non affidarsi esclu- sivamente al sistema e guidare in modo
sicuro prestando sempre la debita atten-
zione all'area circostante.
●Il regolatore della velocità di crociera a
radar dinamico con settore di velocità
fornisce assistenza alla guida per ridurre la pressione sul guidatore. Tutta-
via esistono dei limiti all'assistenza for-
nita.
Leggere le condizioni seguenti con atten- zione. Non fare eccessivo affidamento su
questo sistema e guidare sempre con
attenzione.
• Quando il sensore potrebbe non rilevare correttamente il veicolo che precede:
P.264

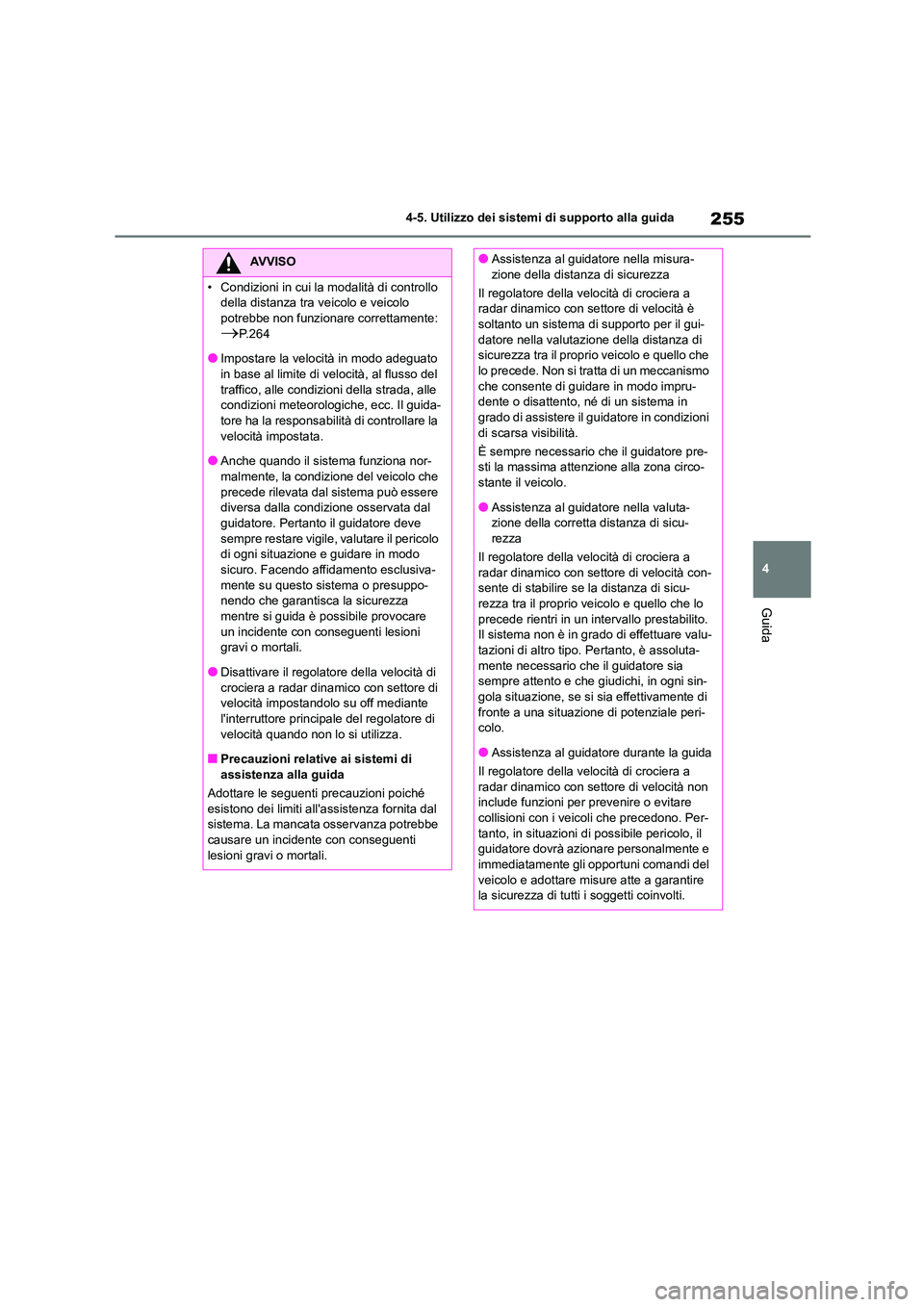

255
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
AVVISO
• Condizioni in cui la modalità di controllo
della distanza tra veicolo e veicolo
potrebbe non funzionare correttamente: P. 2 6 4
●Impostare la velocità in modo adeguato
in base al limite di ve locità, al flusso del traffico, alle condizioni della strada, alle
condizioni meteorolog iche, ecc. Il guida-
tore ha la responsabilità di controllare la velocità impostata.
●Anche quando il sistema funziona nor-
malmente, la condizione del veicolo che precede rilevata dal sistema può essere
diversa dalla condizione osservata dal
guidatore. Pertanto il guidatore deve sempre restare vigile, valutare il pericolo
di ogni situazione e guidare in modo
sicuro. Facendo affidamento esclusiva- mente su questo sistema o presuppo-
nendo che garantisca la sicurezza
mentre si guida è possibile provocare un incidente con conseguenti lesioni
gravi o mortali.
●Disattivare il regolatore della velocità di crociera a radar dinamico con settore di
velocità impostandolo su off mediante
l'interruttore principale del regolatore di
velocità quando non lo si utilizza.
■Precauzioni relative ai sistemi di
assistenza alla guida
Adottare le seguenti precauzioni poiché
esistono dei limiti all' assistenza fornita dal sistema. La mancata osservanza potrebbe
causare un incidente con conseguenti
lesioni gravi o mortali.
●Assistenza al guidatore nella misura-
zione della distanza di sicurezza
Il regolatore della velocità di crociera a
radar dinamico con settore di velocità è soltanto un sistema di supporto per il gui-
datore nella valutazione della distanza di
sicurezza tra il propri o veicolo e quello che lo precede. Non si tratta di un meccanismo
che consente di guidare in modo impru-
dente o disattento, né di un sistema in grado di assistere il guidatore in condizioni
di scarsa visibilità.
È sempre necessario che il guidatore pre-
sti la massima attenzione alla zona circo-
stante il veicolo.
●Assistenza al guidatore nella valuta-
zione della corretta distanza di sicu-
rezza
Il regolatore della velocità di crociera a radar dinamico con settore di velocità con-
sente di stabilire se la distanza di sicu-
rezza tra il proprio ve icolo e quello che lo precede rientri in un intervallo prestabilito.
Il sistema non è in grado di effettuare valu-
tazioni di altro tipo. Pertanto, è assoluta- mente necessario che il guidatore sia
sempre attento e che giudichi, in ogni sin-
gola situazione, se si sia effettivamente di fronte a una situazione di potenziale peri-
colo.
●Assistenza al guidatore durante la guida
Il regolatore della velocità di crociera a radar dinamico con settore di velocità non
include funzioni per prevenire o evitare
collisioni con i veicoli che precedono. Per- tanto, in situazioni di possibile pericolo, il
guidatore dovrà azionare personalmente e
immediatamente gli opportuni comandi del veicolo e adottare misure atte a garantire
la sicurezza di tutti i soggetti coinvolti.

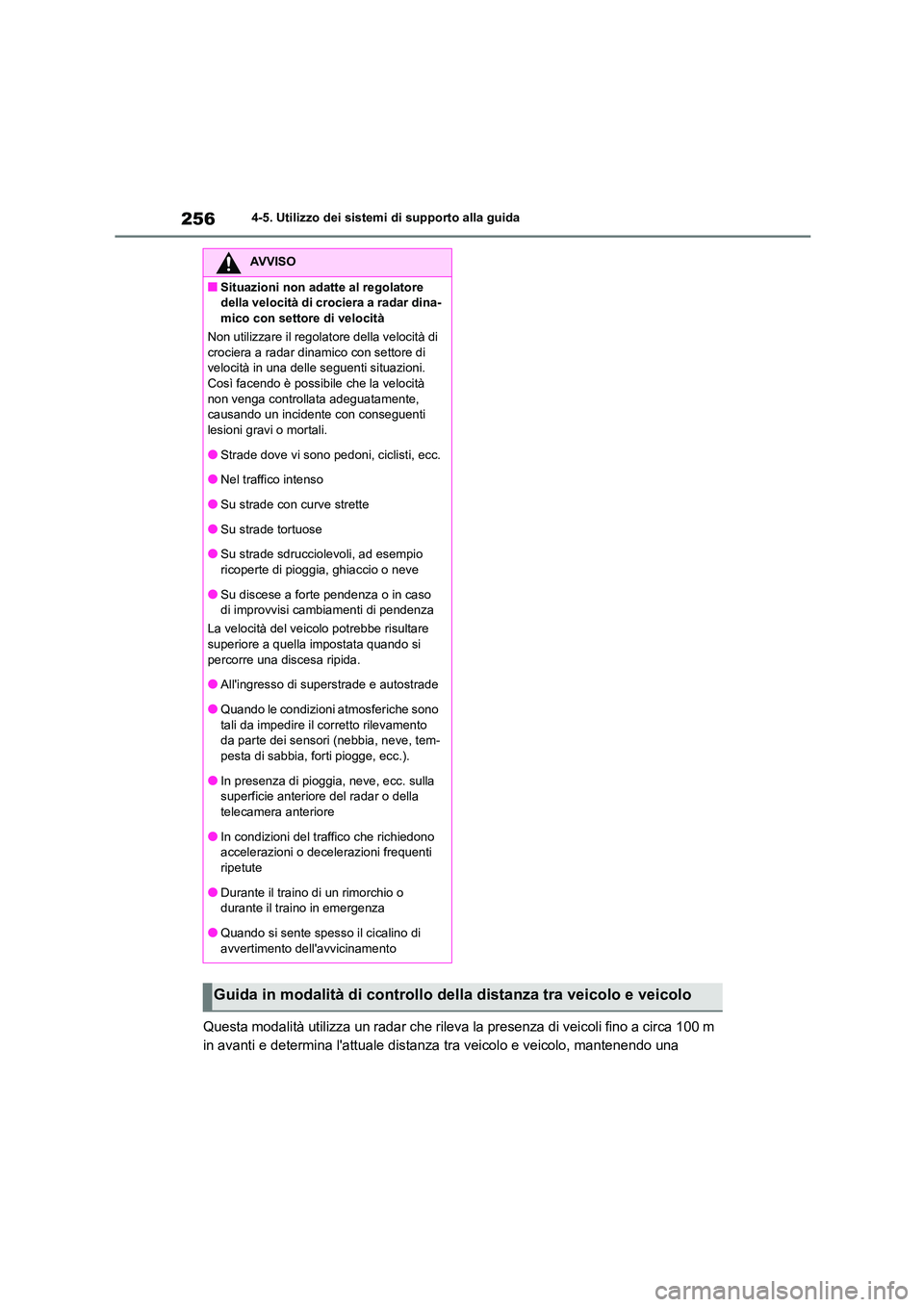

2564-5. Utilizzo dei sistemi di supporto alla guida
Questa modalità utilizza un radar che rileva la presenza di veicoli fino a circa 100 m
in avanti e determina l'attuale distanza tra veicolo e veicolo, mantenendo una
AVVISO
■Situazioni non adatte al regolatore
della velocità di crociera a radar dina-
mico con settore di velocità
Non utilizzare il regolatore della velocità di crociera a radar dinamico con settore di
velocità in una delle seguenti situazioni.
Così facendo è possibile che la velocità non venga controllata adeguatamente,
causando un incidente con conseguenti
lesioni gravi o mortali.
●Strade dove vi sono ped oni, ciclisti, ecc.
●Nel traffico intenso
●Su strade con curve strette
●Su strade tortuose
●Su strade sdrucciolevoli, ad esempio
ricoperte di pioggia, ghiaccio o neve
●Su discese a forte pendenza o in caso
di improvvisi cambiamenti di pendenza
La velocità del veicolo potrebbe risultare
superiore a quella impostata quando si percorre una discesa ripida.
●All'ingresso di s uperstrade e autostrade
●Quando le condizioni atmosferiche sono
tali da impedire il corretto rilevamento da parte dei sensori (nebbia, neve, tem-
pesta di sabbia, forti piogge, ecc.).
●In presenza di pioggia, neve, ecc. sulla superficie anteriore del radar o della
telecamera anteriore
●In condizioni del traffico che richiedono accelerazioni o decelerazioni frequenti
ripetute
●Durante il traino di un rimorchio o durante il traino in emergenza
●Quando si sente spesso il cicalino di
avvertimento dell'avvicinamento
Guida in modalità di controllo della distanza tra veicolo e veicolo

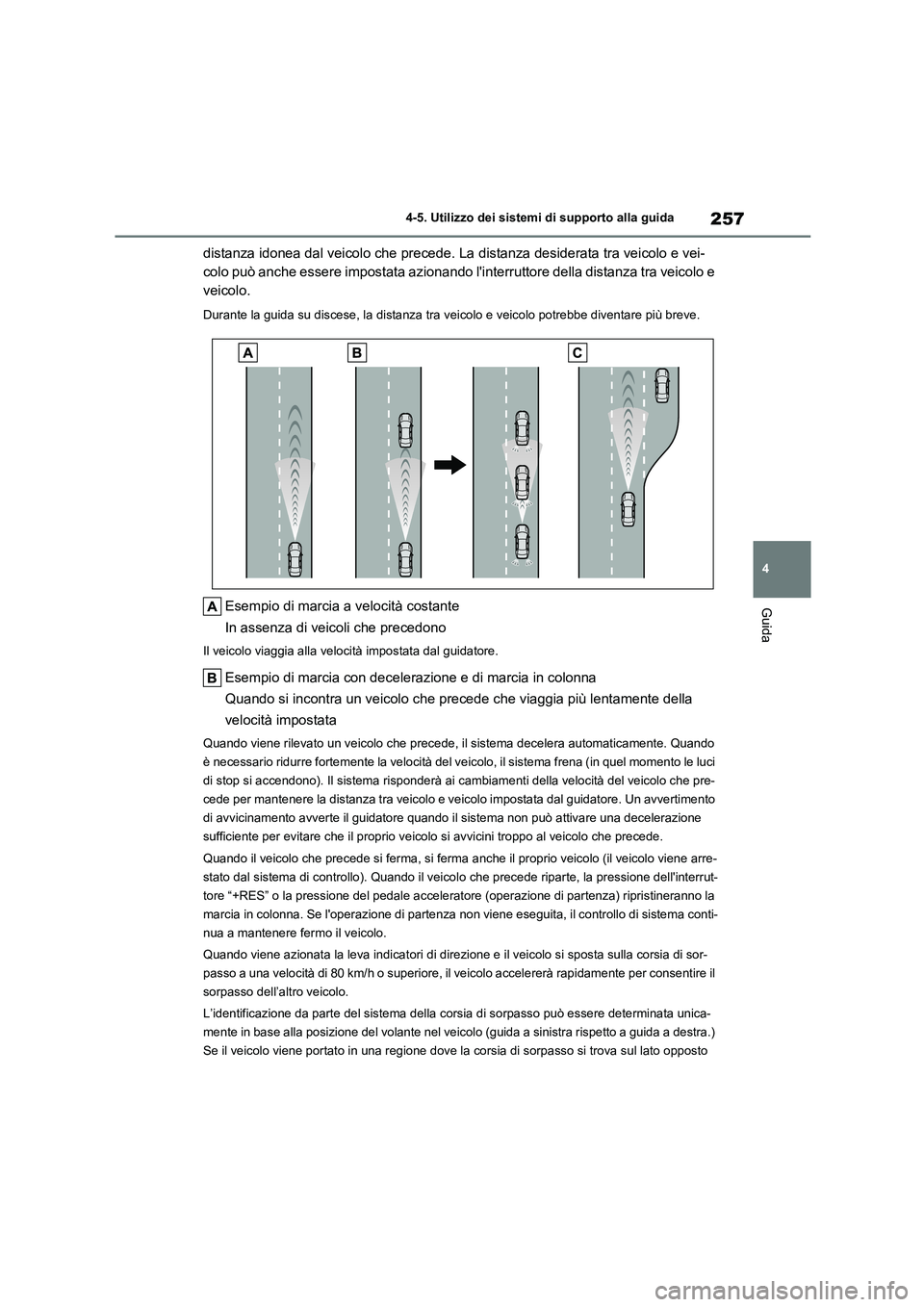

257
4
4-5. Utilizzo dei sistemi di supporto alla guida
Guida
distanza idonea dal veicolo che precede. La distanza desiderata tra veicolo e vei-
colo può anche essere impostata azionando l'interruttore della distanza tra veicolo e
veicolo.
Durante la guida su discese, la distanza tra veicolo e veicolo potrebbe diventare più breve.
Esempio di marcia a velocità costante
In assenza di veicoli che precedono
Il veicolo viaggia alla velo cità impostata dal guidatore.
Esempio di marcia con decelerazione e di marcia in colonna
Quando si incontra un veicolo che precede che viaggia più lentamente della
velocità impostata
Quando viene rilevato un veicolo che precede, il sistema decelera automaticamente. Quando
è necessario ridurre fortemente la velocità del ve icolo, il sistema frena (in quel momento le luci
di stop si accendono). Il sistema risponderà ai ca mbiamenti della velocità del veicolo che pre-
cede per mantenere la distanza tra veicolo e veic olo impostata dal guidatore. Un avvertimento
di avvicinamento avverte il guidatore quando il sistema non può attivare una decelerazione
sufficiente per evitare che il proprio veic olo si avvicini troppo al veicolo che precede.
Quando il veicolo che precede si ferma, si ferma anche il proprio veicolo (il veicolo viene arre-
stato dal sistema di controllo). Quando il veicol o che precede riparte, la pressione dell'interrut-
tore “+RES” o la pressione del pedale accelera tore (operazione di partenza) ripristineranno la
marcia in colonna. Se l'operazione di partenza non viene eseguita, il controllo di sistema conti-
nua a mantenere fermo il veicolo.
Quando viene azionata la leva indica tori di direzione e il veicolo si sposta sulla corsia di sor-
passo a una velocità di 80 km/h o superiore, il veicolo accelererà rapidamente per consentire il
sorpasso dell’altro veicolo.
L’identificazione da parte del sistema della cors ia di sorpasso può essere determinata unica-
mente in base alla posizione del volante nel veicolo (guida a sinistra rispetto a guida a destra.)
Se il veicolo viene portato in una regione dove la corsia di sorpasso si trova sul lato opposto

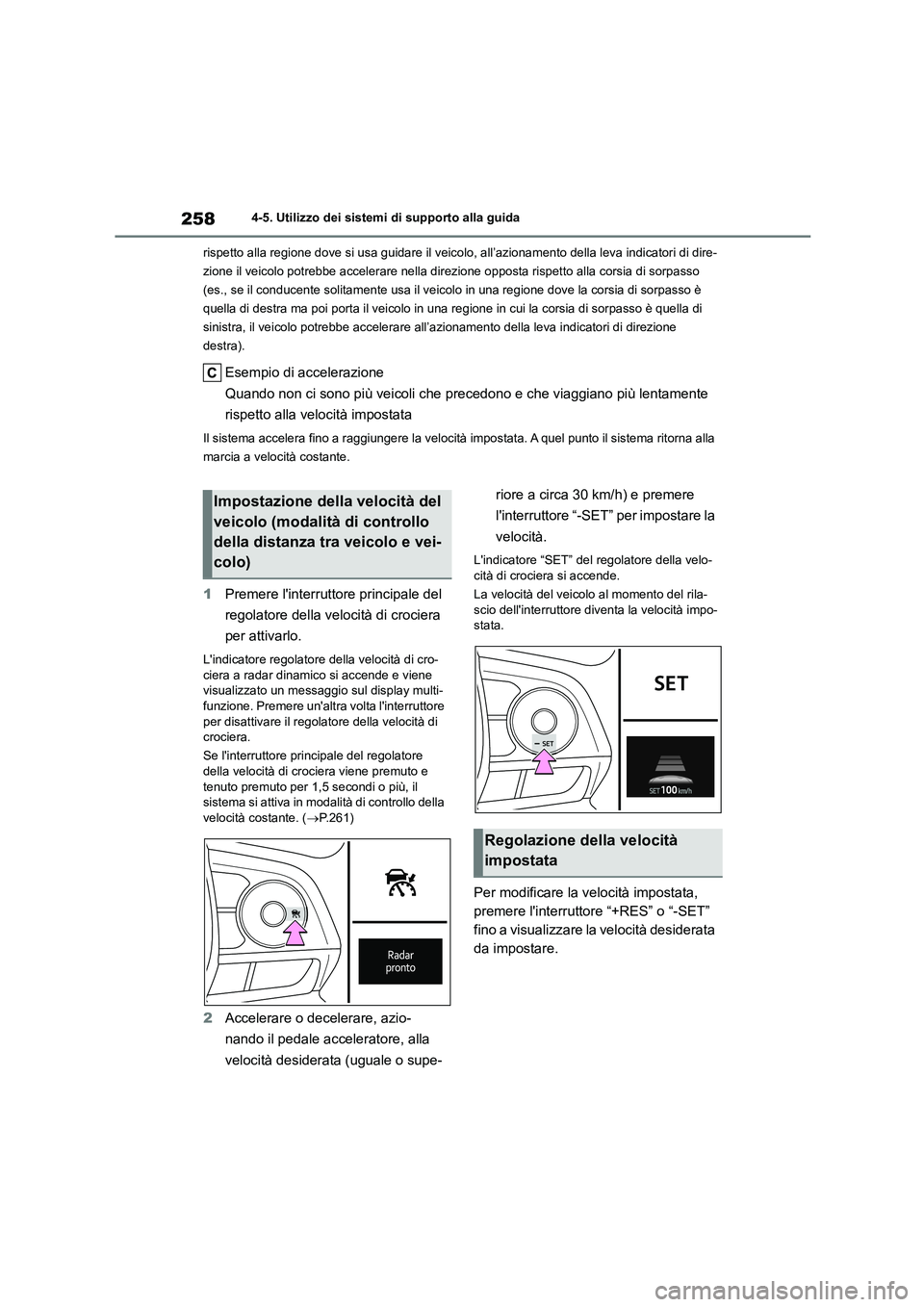

2584-5. Utilizzo dei sistemi di supporto alla guida
rispetto alla regione dove si usa guidare il veicol o, all’azionamento della leva indicatori di dire-
zione il veicolo potrebbe accelerare nella direzione opposta rispetto alla corsia di sorpasso
(es., se il conducente solitamente usa il veicol o in una regione dove la corsia di sorpasso è
quella di destra ma poi porta il veicolo in una re gione in cui la corsia di sorpasso è quella di
sinistra, il veicolo potrebbe accelerare all’a zionamento della leva indicatori di direzione
destra).
Esempio di accelerazione
Quando non ci sono più veicoli che precedono e che viaggiano più lentamente
rispetto alla velocità impostata
Il sistema accelera fino a raggiungere la velocità impostata. A quel punto il sistema ritorna alla
marcia a velocità costante.
1 Premere l'interruttore principale del
regolatore della velocità di crociera
per attivarlo.
L'indicatore regolatore della velocità di cro- ciera a radar dinamico si accende e viene
visualizzato un messaggio sul display multi-
funzione. Premere un'altra volta l'interruttore per disattivare il regolatore della velocità di
crociera.
Se l'interruttore principale del regolatore
della velocità di crociera viene premuto e tenuto premuto per 1,5 secondi o più, il
sistema si attiva in modalità di controllo della
velocità costante. ( P.261)
2Accelerare o decelerare, azio-
nando il pedale acceleratore, alla
velocità desiderata (uguale o supe-
riore a circa 30 km/h) e premere
l'interruttore “-SET ” per impostare la
velocità.
L'indicatore “SET” del regolatore della velo-
cità di crociera si accende.
La velocità del veicolo al momento del rila- scio dell'interruttore diventa la velocità impo-
stata.
Per modificare la velocità impostata,
premere l'interruttore “+RES” o “-SET”
fino a visualizzare la velocità desiderata
da impostare.
Impostazione della velocità del
veicolo (modalità di controllo
della distanza tra veicolo e vei-
colo)
Regolazione della velocità
impostata
