TOYOTA COROLLA HYBRID 2020 Manuel du propriétaire (in French)

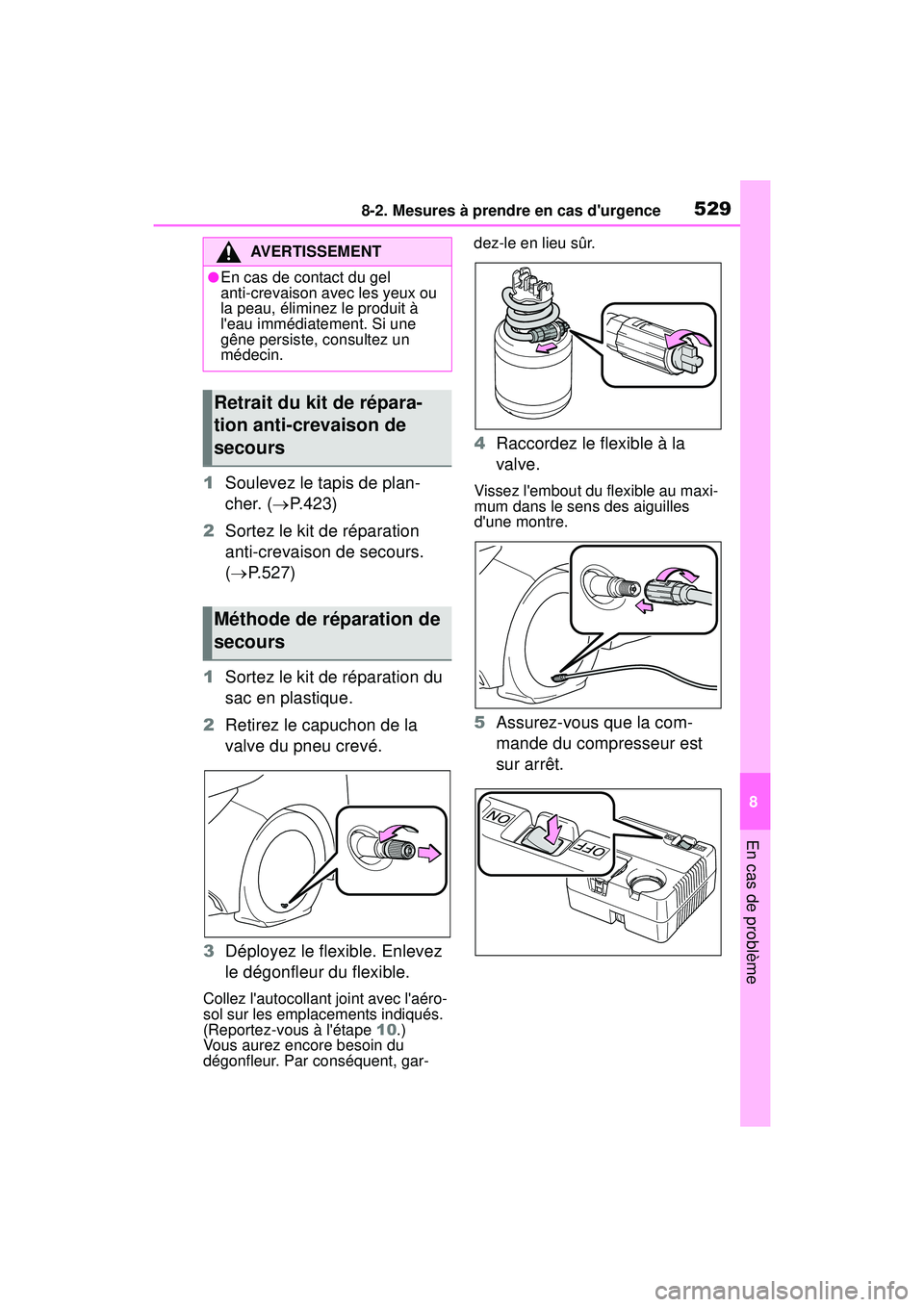

5298-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème
1 Soulevez le tapis de plan-
cher. ( P.423)
2 Sortez le kit de réparation
anti-crevaison de secours.
( P.527)
1 Sortez le kit de réparation du
sac en plastique.
2 Retirez le capuchon de la
valve du pneu crevé.
3 Déployez le flexible. Enlevez
le dégonfleur du flexible.
Collez l'autocollant joint avec l'aéro-
sol sur les emplacements indiqués.
(Reportez-vous à l'étape 10.)
Vous aurez encore besoin du
dégonfleur. Par conséquent, gar- dez-le en lieu sûr.
4
Raccordez le flexible à la
valve.
Vissez l'embout du flexible au maxi-
mum dans le sens des aiguilles
d'une montre.
5Assurez-vous que la com-
mande du compresseur est
sur arrêt.
AVERTISSEMENT
●En cas de contact du gel
anti-crevaison avec les yeux ou
la peau, éliminez le produit à
l'eau immédiatement. Si une
gêne persiste, consultez un
médecin.
Retrait du kit de répara-
tion anti-crevaison de
secours
Méthode de réparation de
secours

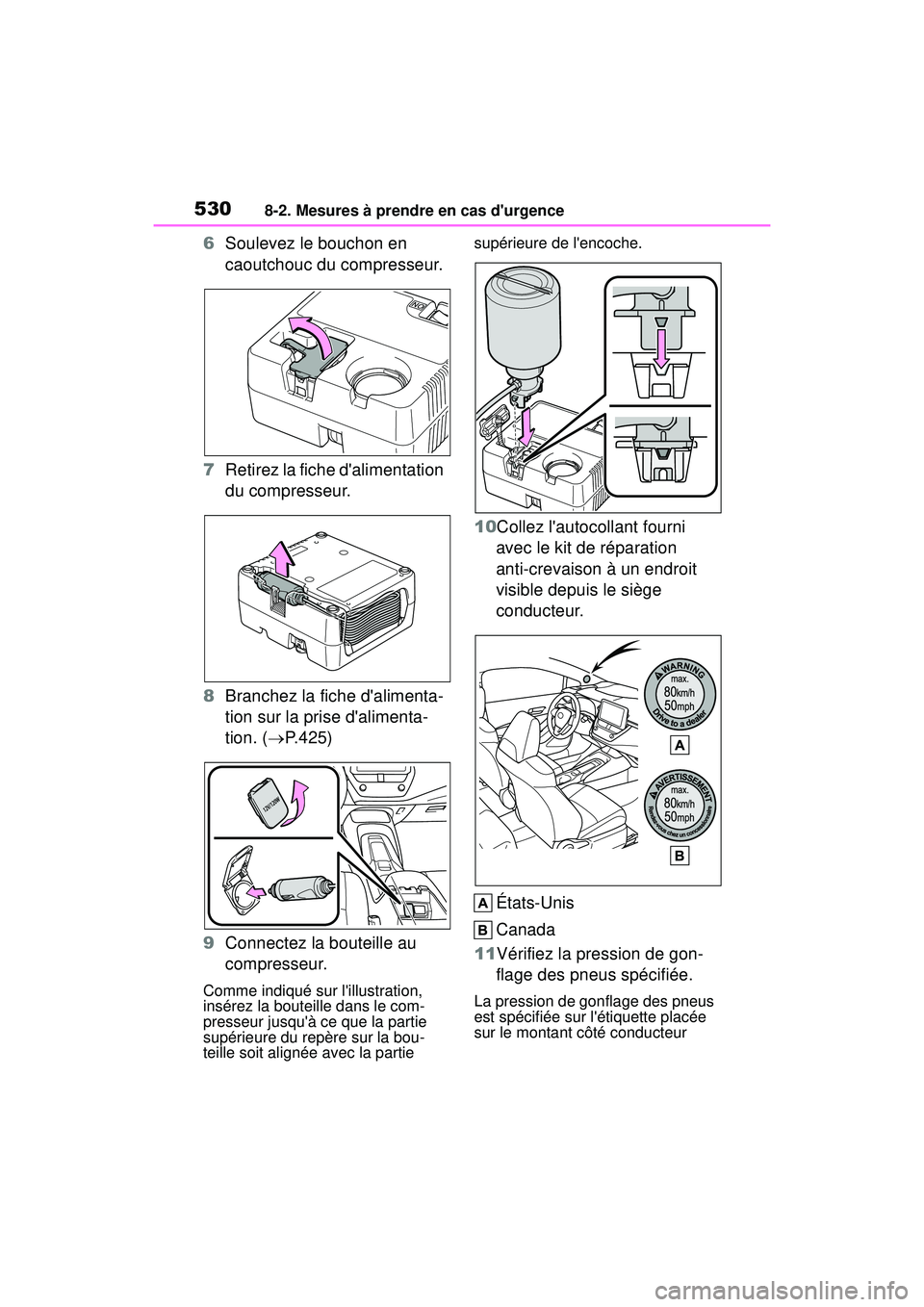

5308-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
6Soulevez le bouchon en
caoutchouc du compresseur.
7 Retirez la fiche d'alimentation
du compresseur.
8 Branchez la fiche d'alimenta-
tion sur la prise d'alimenta-
tion. ( P.425)
9 Connectez la bouteille au
compresseur.
Comme indiqué sur l'illustration,
insérez la bouteille dans le com-
presseur jusqu'à ce que la partie
supérieure du repère sur la bou-
teille soit alignée avec la partie supérieure de l'encoche.
10Collez l'autocollant fourni
avec le kit de réparation
anti-crevaison à un endroit
visible depuis le siège
conducteur.
États-Unis
Canada
11Vérifiez la pression de gon- flage des pneus spécifiée.
La pression de gonflage des pneus
est spécifiée sur l'étiquette placée
sur le montant côté conducteur

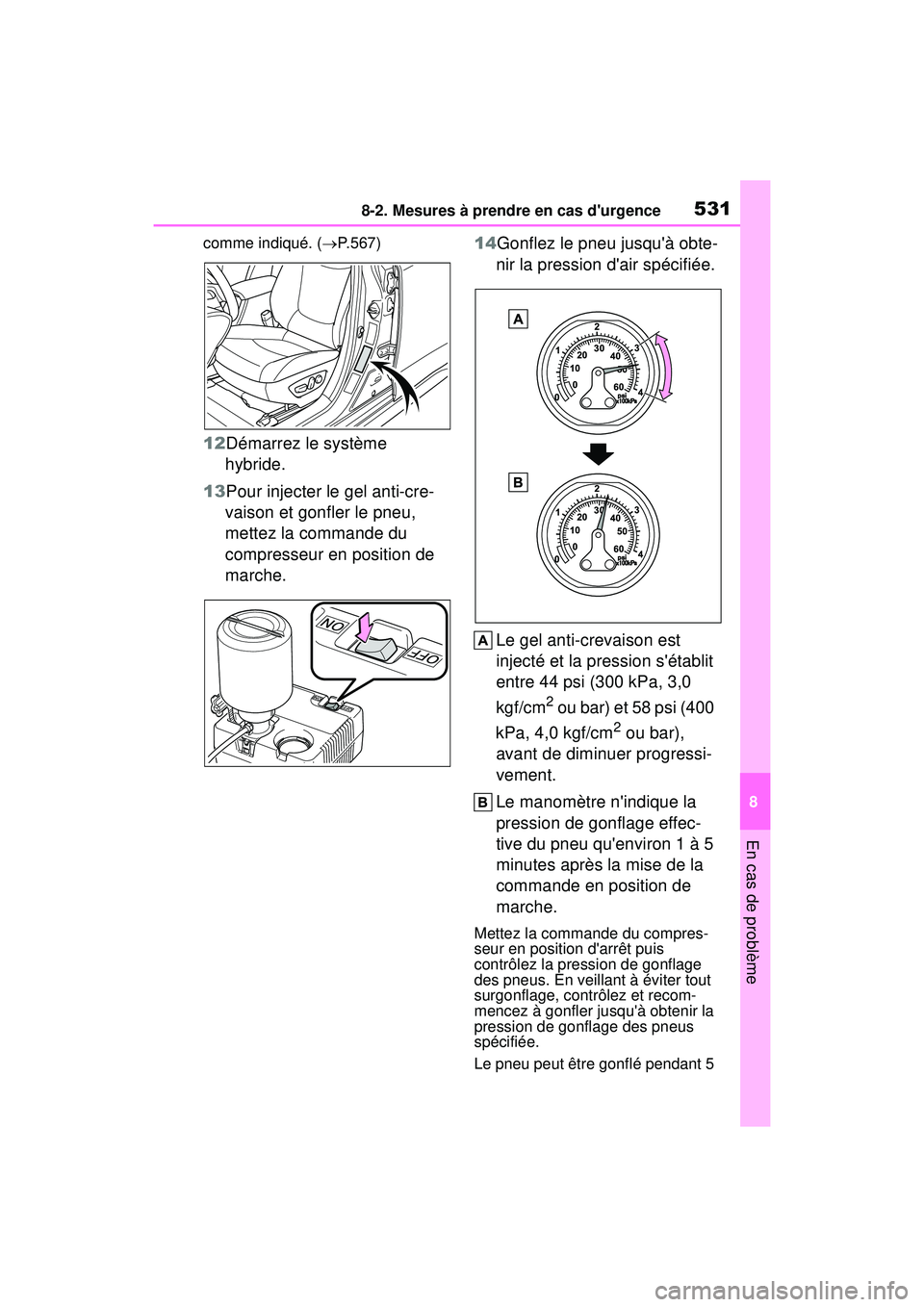

5318-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème
comme indiqué. ( P.567)
12Démarrez le système
hybride.
13Pour injecter le gel anti-cre- vaison et gonfler le pneu,
mettez la commande du
compresseur en position de
marche. 14Gonflez le pneu jusqu'à obte-
nir la pression d'air spécifiée.
Le gel anti-crevaison est
injecté et la pression s'établit
entre 44 psi (300 kPa, 3,0
kgf/cm
2 ou bar) et 58 psi (400
kPa, 4,0 kgf/cm
2 ou bar),
avant de diminuer progressi-
vement.
Le manomètre n'indique la
pression de gonflage effec-
tive du pneu qu'environ 1 à 5
minutes après la mise de la
commande en position de
marche.
Mettez la commande du compres-
seur en position d'arrêt puis
contrôlez la pression de gonflage
des pneus. En veillant à éviter tout
surgonflage, contrôlez et recom-
mencez à gonfler jusqu'à obtenir la
pression de gonflage des pneus
spécifiée.
Le pneu peut être gonflé pendant 5

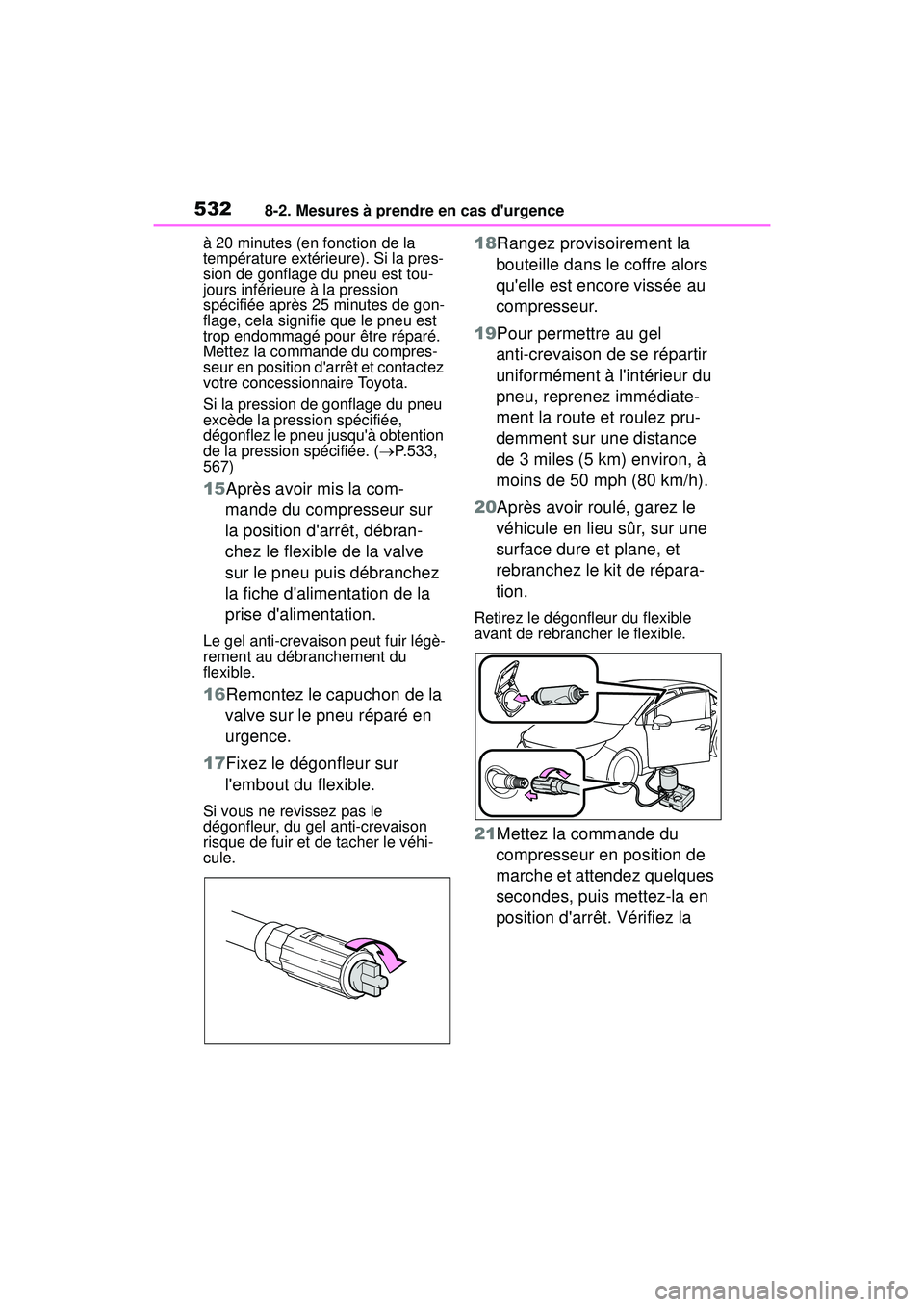

5328-2. Mesures à prendre en cas d'urgence
COROLLA HV_Dà 20 minutes (en fonction de la
température extérieure). Si la pres-
sion de gonflage du pneu est tou-
jours inférieure à la pression
spécifiée après 25 minutes de gon-
flage, cela signifie que le pneu est
trop endommagé pour être réparé.
Mettez la commande du compres-
seur en position d'arrêt et contactez
votre concessionnaire Toyota.
Si la pression de gonflage du pneu
excède la pression spécifiée,
dégonflez le pneu jusqu'à obtention
de la pression spécifiée. (
P.533,
567)
15Après avoir mis la com-
mande du compresseur sur
la position d'arrêt, débran-
chez le flexible de la valve
sur le pneu puis débranchez
la fiche d'alimentation de la
prise d'alimentation.
Le gel anti-crevaison peut fuir légè-
rement au débranchement du
flexible.
16Remontez le capuchon de la
valve sur le pneu réparé en
urgence.
17Fixez le dégonfleur sur l'embout du flexible.
Si vous ne revissez pas le
dégonfleur, du gel anti-crevaison
risque de fuir et de tacher le véhi-
cule.
18Rangez provisoirement la bouteille dans le coffre alors
qu'elle est encore vissée au
compresseur.
19Pour permettre au gel anti-crevaison de se répartir
uniformément à l'intérieur du
pneu, reprenez immédiate-
ment la route et roulez pru-
demment sur une distance
de 3 miles (5 km) environ, à
moins de 50 mph (80 km/h).
20Après avoir roulé, garez le véhicule en lieu sûr, sur une
surface dure et plane, et
rebranchez le kit de répara-
tion.
Retirez le dégonfleur du flexible
avant de rebrancher le flexible.
21Mettez la commande du compresseur en position de
marche et attendez quelques
secondes, puis mettez-la en
position d'arrêt. Vérifiez la

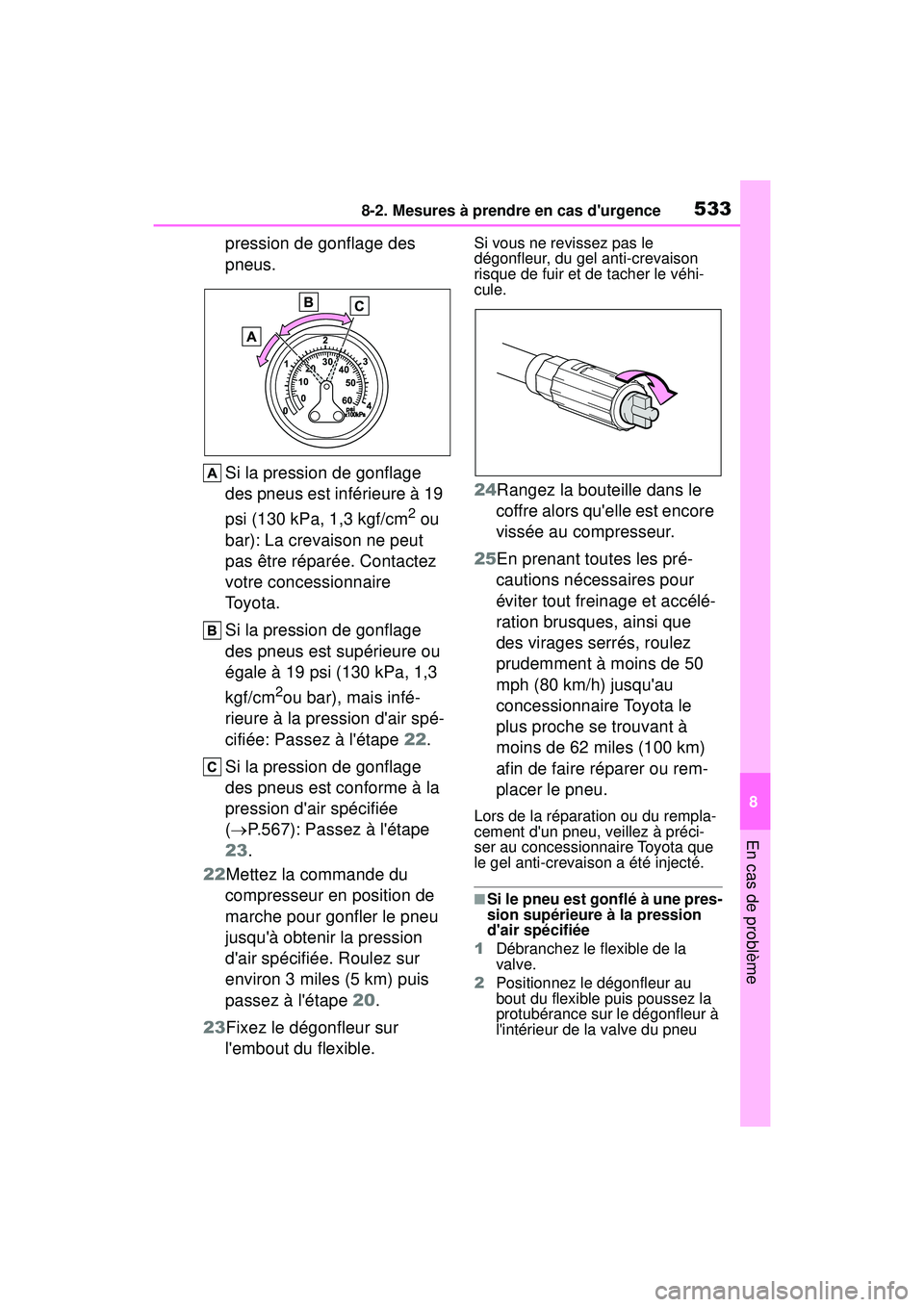

5338-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème
pression de gonflage des
pneus.
Si la pression de gonflage
des pneus est inférieure à 19
psi (130 kPa, 1,3 kgf/cm
2 ou
bar): La crevaison ne peut
pas être réparée. Contactez
votre concessionnaire
To y o t a .
Si la pression de gonflage
des pneus est supérieure ou
égale à 19 psi (130 kPa, 1,3
kgf/cm
2ou bar), mais infé-
rieure à la pression d'air spé-
cifiée: Passez à l'étape 22.
Si la pression de gonflage
des pneus est conforme à la
pression d'air spécifiée
(  P.567): Passez à l'étape
23.
22Mettez la commande du compresseur en position de
marche pour gonfler le pneu
jusqu'à obtenir la pression
d'air spécifiée. Roulez sur
environ 3 miles (5 km) puis
passez à l'étape 20.
23Fixez le dégonfleur sur l'embout du flexible.
Si vous ne revissez pas le
dégonfleur, du gel anti-crevaison
risque de fuir et de tacher le véhi-
cule.
24Rangez la bouteille dans le coffre alors qu'elle est encore
vissée au compresseur.
25En prenant toutes les pré- cautions nécessaires pour
éviter tout freinage et accélé-
ration brusques, ainsi que
des virages serrés, roulez
prudemment à moins de 50
mph (80 km/h) jusqu'au
concessionnaire Toyota le
plus proche se trouvant à
moins de 62 miles (100 km)
afin de faire réparer ou rem-
placer le pneu.
Lors de la réparation ou du rempla-
cement d'un pneu, veillez à préci-
ser au concessionnaire Toyota que
le gel anti-crevaison a été injecté.
■Si le pneu est gonflé à une pres-
sion supérieure à la pression
d'air spécifiée
1 Débranchez le flexible de la
valve.
2 Positionnez le dégonfleur au
bout du flexible puis poussez la
protubérance sur le dégonfleur à
l'intérieur de la valve du pneu

5348-2. Mesures à prendre en cas d'urgence
COROLLA HV_Dpour laisser s'échapper un peu
d'air.
3 Débranchez le flexible de la
valve, retirez le dégonfleur du
flexible puis rebranchez le
flexible.
4 Mettez la commande du com-
presseur en position de marche
et attendez quelques secondes,
puis mettez-la en position d'arrêt.
Contrôlez que le manomètre
d'air indique la pression d'air
spécifiée. ( P.567)
Si la pression d'air est inférieure à la
pression spécifiée, remettez la com-
mande du compresseur sur marche
et poursuivez le gonflage jusqu'à
obtenir la pression d'air spécifiée.
■La valve d'un pneu qui a été
réparé (véhicules sans sys-
tème d'avertissement de pres-
sion des pneus)
Lorsqu'un pneu est réparé avec le
kit de réparation anti-crevaison de
secours, la valve doit être rempla-
cée.
■Après réparation d'un pneu à
l'aide du kit de réparation
anti-crevaison de secours
(véhicules avec système d'aver-
tissement de pression des
pneus)
●La valve à émetteur de surveil-
lance de la pression de gonflage
des pneus doit être remplacée.
●Même si la pression de gonflage
du pneu est à la valeur recom-
mandée, le témoin d'avertisse-
ment de pression des pneus peut
s'allumer/clignoter.
AVERTISSEMENT
■Ne roulez pas avec un pneu
crevé
Ne continuez pas à rouler avec un
pneu crevé.
Conduire même une courte dis-
tance avec un pneu crevé peut
endommager le pneu et la roue
de manière irréparable.
Rouler avec un pneu à plat peut
engendrer la formation d'une rai-
nure sur toute la circonférence de
son flanc. Dans un tel cas, le
pneu risque d'exploser lorsque
vous utilisez le kit de réparation.
■Lorsque vous réparez le pneu
crevé
●Arrêtez le véhicule dans un
endroit sûr, où le sol est bien
plat.
●Ne touchez pas les roues ou la
zone autour des freins immédia-
tement après la conduite du
véhicule.
Après la conduite du véhicule,
les roues et les zones autour
des freins peuvent être extrê-
mement chaudes. Si vous tou-
chez ces zones avec les mains,
les pieds ou tout autre partie du
corps, vous risquez de vous
brûler.
●Raccordez le flexible à la valve
solidement, avec le pneu ins-
tallé sur le véhicule. Si le
flexible n'est pas correctement
raccordé à la valve, une fuite
d'air peut se produire par suite
d'une projection de gel anti-cre-
vaison.
●Si le flexible se débranche de la
valve lors du gonflage du pneu,
il risque de se déplacer brus-
quement en raison de la pres-
sion de l'air.

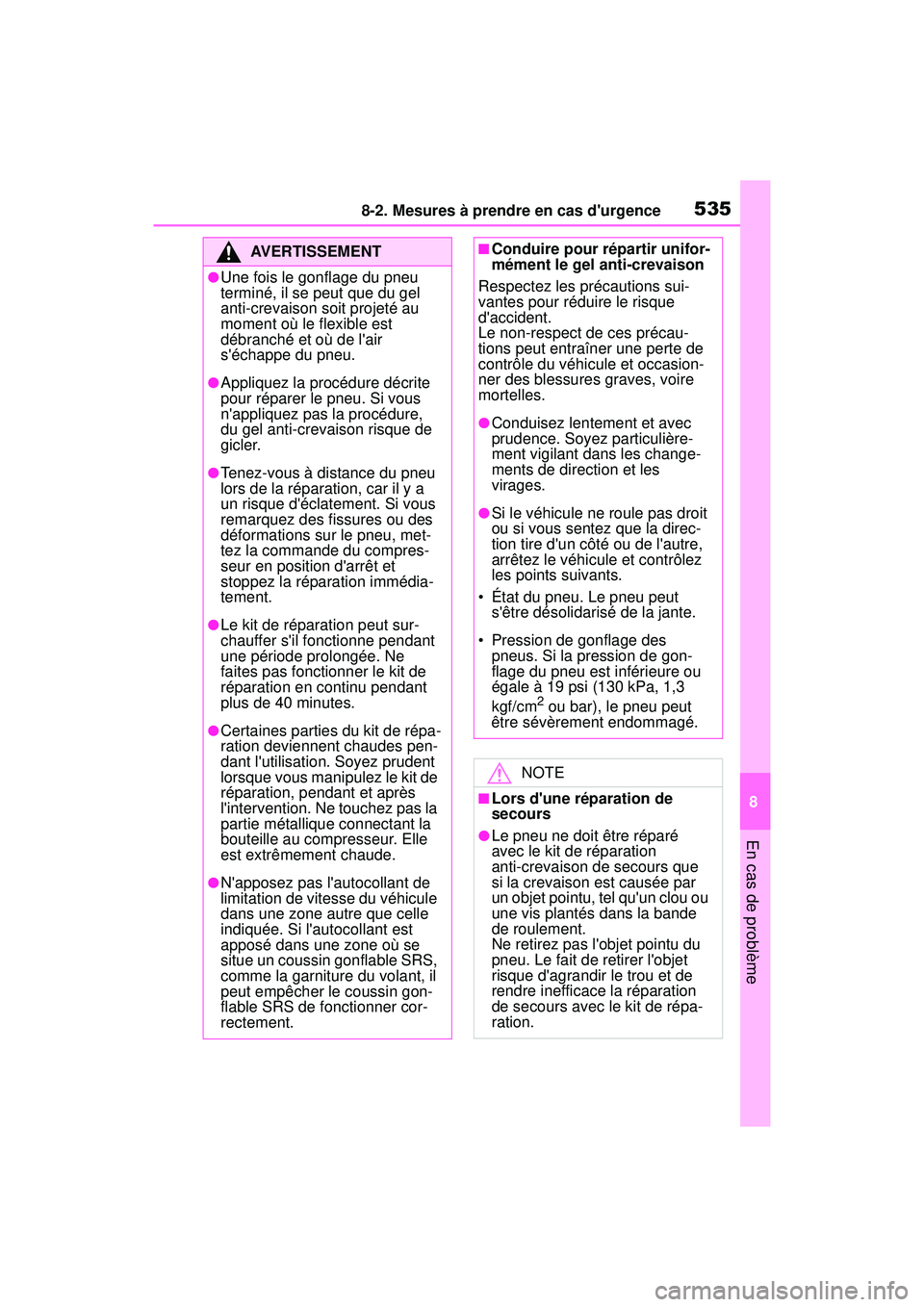

5358-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème
AVERTISSEMENT
●Une fois le gonflage du pneu
terminé, il se peut que du gel
anti-crevaison soit projeté au
moment où le flexible est
débranché et où de l'air
s'échappe du pneu.
●Appliquez la procédure décrite
pour réparer le pneu. Si vous
n'appliquez pas la procédure,
du gel anti-crevaison risque de
gicler.
●Tenez-vous à distance du pneu
lors de la réparation, car il y a
un risque d'éclatement. Si vous
remarquez des fissures ou des
déformations sur le pneu, met-
tez la commande du compres-
seur en position d'arrêt et
stoppez la réparation immédia-
tement.
●Le kit de réparation peut sur-
chauffer s'il fonctionne pendant
une période prolongée. Ne
faites pas fonctionner le kit de
réparation en continu pendant
plus de 40 minutes.
●Certaines parties du kit de répa-
ration deviennent chaudes pen-
dant l'utilisation. Soyez prudent
lorsque vous manipulez le kit de
réparation, pendant et après
l'intervention. Ne touchez pas la
partie métallique connectant la
bouteille au compresseur. Elle
est extrêmement chaude.
●N'apposez pas l'autocollant de
limitation de vitesse du véhicule
dans une zone autre que celle
indiquée. Si l'autocollant est
apposé dans une zone où se
situe un coussin gonflable SRS,
comme la garniture du volant, il
peut empêcher le coussin gon-
flable SRS de fonctionner cor-
rectement.
■Conduire pour répartir unifor-
mément le gel anti-crevaison
Respectez les précautions sui-
vantes pour réduire le risque
d'accident.
Le non-respect de ces précau-
tions peut entraîner une perte de
contrôle du véhicule et occasion-
ner des blessures graves, voire
mortelles.
●Conduisez lentement et avec
prudence. Soyez particulière-
ment vigilant dans les change-
ments de direction et les
virages.
●Si le véhicule ne roule pas droit
ou si vous sentez que la direc-
tion tire d'un côté ou de l'autre,
arrêtez le véhicule et contrôlez
les points suivants.
• État du pneu. Le pneu peut s'être désolidarisé de la jante.
• Pression de gonflage des pneus. Si la pression de gon-
flage du pneu est inférieure ou
égale à 19 psi (130 kPa, 1,3
kgf/cm
2 ou bar), le pneu peut
être sévèrement endommagé.
NOTE
■Lors d'une réparation de
secours
●Le pneu ne doit être réparé
avec le kit de réparation
anti-crevaison de secours que
si la crevaison est causée par
un objet pointu, tel qu'un clou ou
une vis plantés dans la bande
de roulement.
Ne retirez pas l'objet pointu du
pneu. Le fait de retirer l'objet
risque d'agrandir le trou et de
rendre inefficace la réparation
de secours avec le kit de répa-
ration.

5368-2. Mesures à prendre en cas d'urgence
COROLLA HV_D

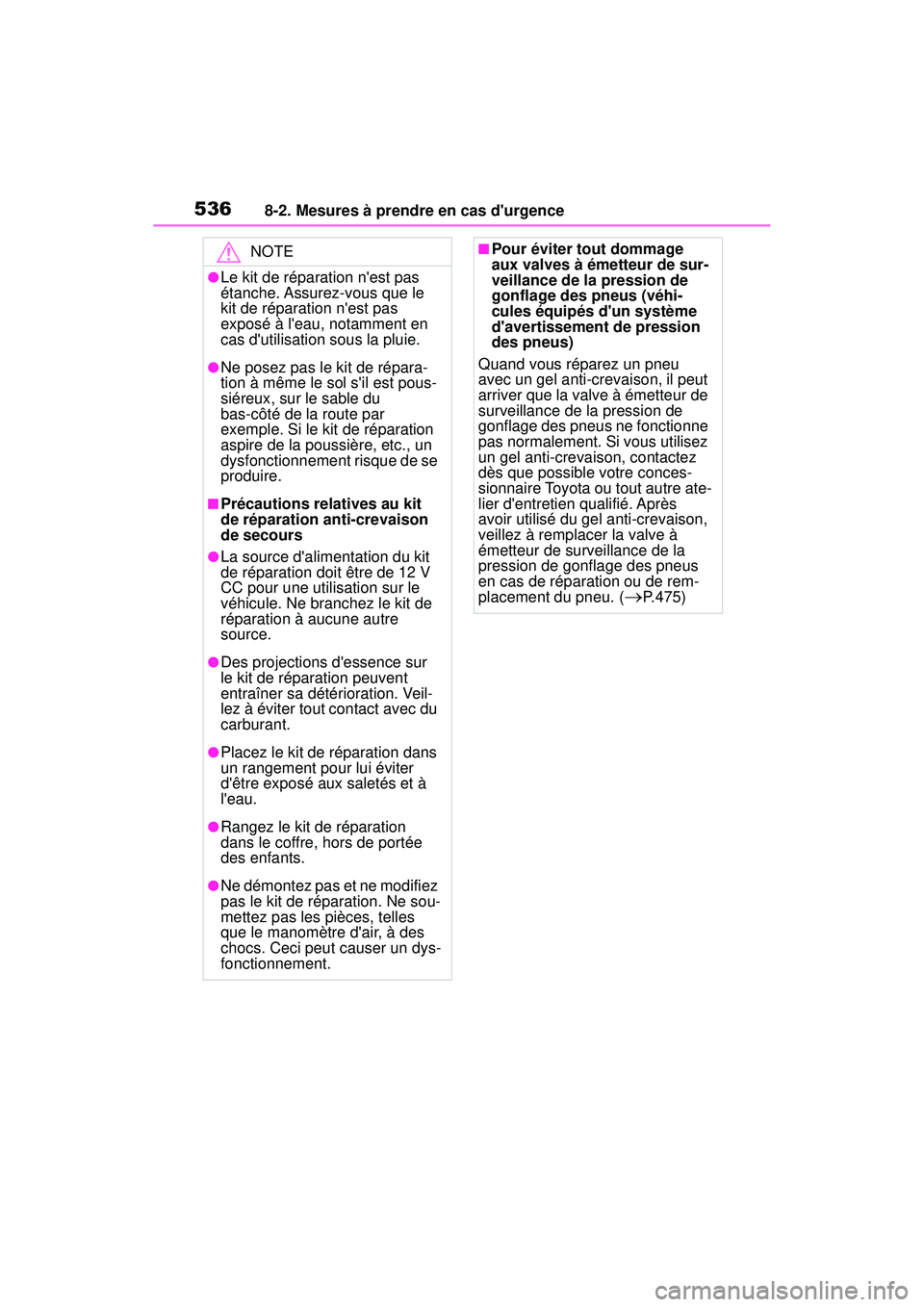

NOTE
●Le kit de réparation n'est pas
étanche. Assurez-vous que le
kit de réparation n'est pas
exposé à l'eau, notamment en
cas d'utilisation sous la pluie.
●Ne posez pas le kit de répara-
tion à même le sol s'il est pous-
siéreux, sur le sable du
bas-côté de la route par
exemple. Si le kit de réparation
aspire de la poussière, etc., un
dysfonctionnement risque de se
produire.
■Précautions relatives au kit
de réparation anti-crevaison
de secours
●La source d'alimentation du kit
de réparation doit être de 12 V
CC pour une utilisation sur le
véhicule. Ne branchez le kit de
réparation à aucune autre
source.
●Des projections d'essence sur
le kit de réparation peuvent
entraîner sa détérioration. Veil-
lez à éviter tout contact avec du
carburant.
●Placez le kit de réparation dans
un rangement pour lui éviter
d'être exposé aux saletés et à
l'eau.
●Rangez le kit de réparation
dans le coffre, hors de portée
des enfants.
●Ne démontez pas et ne modifiez
pas le kit de réparation. Ne sou-
mettez pas les pièces, telles
que le manomètre d'air, à des
chocs. Ceci peut causer un dys-
fonctionnement.
■Pour éviter tout dommage
aux valves à émetteur de sur-
veillance de la pression de
gonflage des pneus (véhi-
cules équipés d'un système
d'avertissement de pression
des pneus)
Quand vous réparez un pneu
avec un gel anti-crevaison, il peut
arriver que la valve à émetteur de
surveillance de la pression de
gonflage des pneus ne fonctionne
pas normalement. Si vous utilisez
un gel anti-crevaison, contactez
dès que possible votre conces-
sionnaire Toyota ou tout autre ate-
lier d'entretien qualifié. Après
avoir utilisé du gel anti-crevaison,
veillez à remplacer la valve à
émetteur de surveillance de la
pression de gonflage des pneus
en cas de réparation ou de rem-
placement du pneu. (
P.475)

5378-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
8
En cas de problème

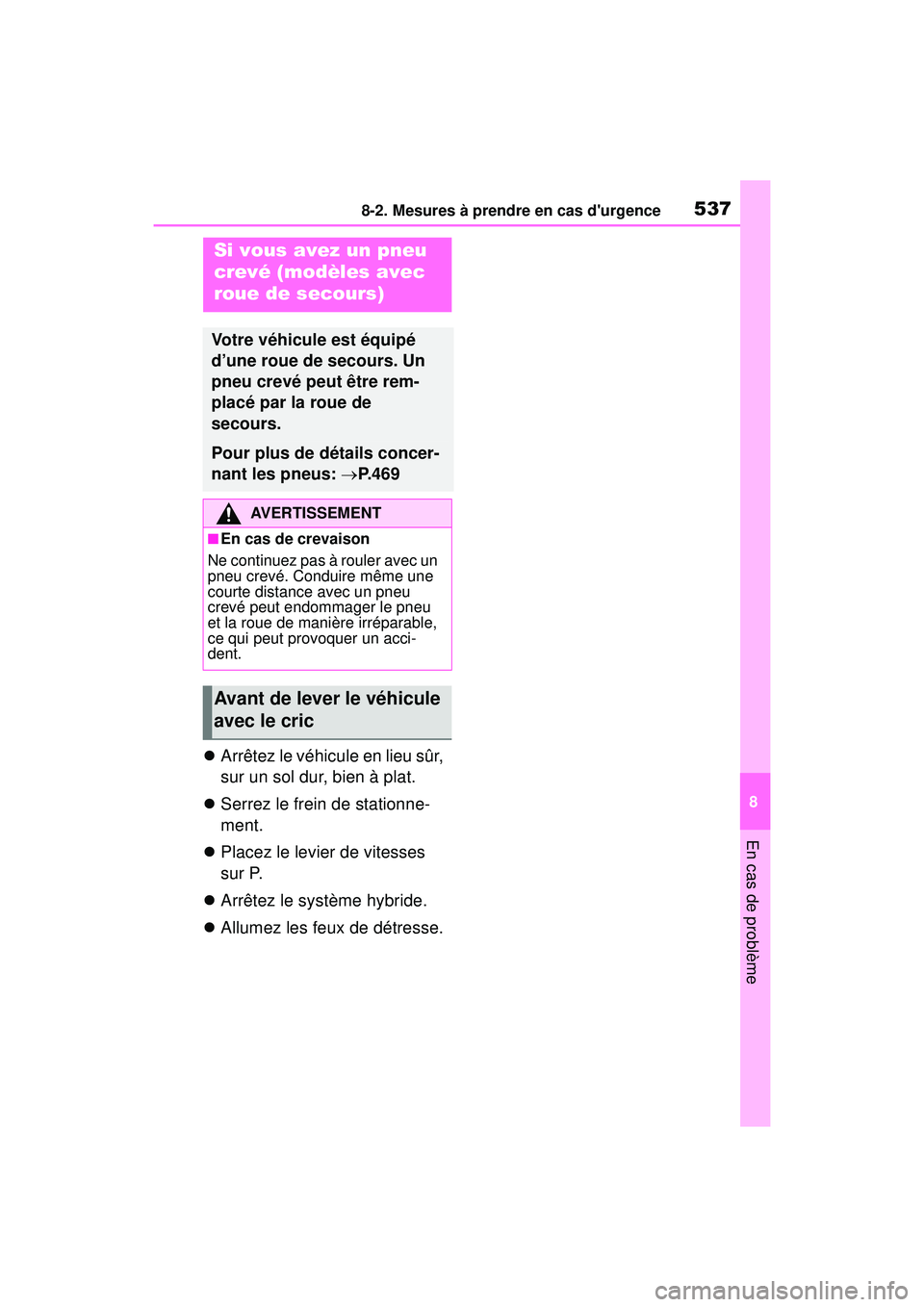

 Arrêtez le véhicule en lieu sûr,
sur un sol dur, bien à plat.
 Serrez le frein de stationne-
ment.
 Placez le levier de vitesses
sur P.
 Arrêtez le système hybride.
 Allumez les feux de détresse.
Si vous avez un pneu
crevé (modèles avec
roue de secours)
Votre véhicule est équipé
d’une roue de secours. Un
pneu crevé peut être rem-
placé par la roue de
secours.
Pour plus de détails concer-
nant les pneus: P.469
AVERTISSEMENT
■En cas de crevaison
Ne continuez pas à rouler avec un
pneu crevé. Conduire même une
courte distance avec un pneu
crevé peut endommager le pneu
et la roue de manière irréparable,
ce qui peut provoquer un acci-
dent.
Avant de lever le véhicule
avec le cric

5388-2. Mesures à prendre en cas d'urgence
COROLLA HV_D
Manivelle de cric
Clé pour écrou de roue
Cric
Roue de secours
Anneau de remorquage
Emplacement de la roue de secours, du cric et de l'outil-
lage
AVERTISSEMENT
■Utilisation du cric
Respectez les précautions sui-
vantes. Une mauvaise utilisation
du cric peut causer la chute bru-
tale du véhicule, entraînant des
blessures graves, voire mortelles.
●Utilisez le cric uniquement pour
changer les roues ou installer et
retirer les chaînes à neige.
●N'utilisez que le cric fourni avec
ce véhicule pour remplacer un
pneu crevé. Ne l'utilisez pas sur
d'autres véhicules, et n'utilisez
pas d'autres crics pour rempla-
cer les pneus sur ce véhicule.
●Placez le cric correctement à
son point de levage.
