Page 350 of 610

349
4
4-5. Gebruik van de ondersteunende systemen
Rijden
COROLLA HV_TMMT_EE
1
Druk, terwijl de selectiehendel in
stand P staat, op de S-IPA-schake-
laar, selecteer de modus parkeer-
plaats fileparkeren verlaten en
bedien de richtingaanwijzerschake-
laar om de gewenste uitrijrichting te
selecteren.
2 De automatische bediening van het
stuurwiel begint wanneer de scha-
kelstand wordt gewijzigd overeen-
komstig de door het systeem
geleverde begeleiding.
3 Er is een geluid te horen en er wordt
een display weergegeven om u te
laten weten wanneer de auto de
positie bereikt van waaruit kan wor-
den weggereden.
Afhankelijk van de conditie van de parkeer-
plaats worden de begeleiding voor de begin-
punten voor naar voren rijden en
achteruitrijden en de automatische bedie-
ning van het stuurwiel telkens wanneer
meerdere keermanoeuvres nodig zijn, her-
haald vanaf het moment dat de automati-
sche bediening van het stuurwiel begint in
stap 2 tot het moment dat de auto een posi-
tie bereikt van waaruit kan worden weggere-
den.
■Gebruik van de modus parkeer-
plaats fileparkeren verlaten om
weg te rijden
1 Druk, terwijl de selectiehendel in
stand P staat, op de S-IPA-schake-
laar en controleer of het display op
het multi-informatiedisplay terug-
keert naar “Exit Parallel Parking”
(parkeerplaats fileparkeren verla-
ten). 2
Bedien de richtingaanwijzerschake-
laar ( Blz. 226) om te selecteren of
u linksaf of rechtsaf wilt wegrijden.
Als zich in de richting waarin u wegrijdt
obstakels bevinden, bepaalt het systeem dat
wegrijden niet mogelijk is en wordt de onder-
steuningsregeling uitgeschakeld.
3 Als de selectiehendel in stand R (of
D) wordt gezet overeenkomstig het
advies op het scherm ( Blz. 342),
klinkt er een hoog piepsignaal en
start de ondersteuningsregeling.
De procedure vanaf stap 4 is voor het geval
het advies “Shift to R” (schakel stand R in)
op het scherm wordt weergegeven nadat de
richtingaanwijzerschakelaar is bediend om
een wegrijrichting te selecteren.
Wanneer de automatische bediening
van het stuurwiel begint, worden de
weergave van de automatische
bediening van het stuurwiel en de
indicator die de mate van assistentie
aangeeft ( Blz. 342) op de display-
zone weergegeven.
Druk op de S-IPA-schakelaar om de
ondersteuningsregeling te stoppen.
4 Neem een normale zithouding voor
achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebrui-
ken op het stuurwiel rusten, contro-
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 349 Tuesday, August 25, 2020 9:11 AM
Page 351 of 610

3504-5. Gebruik van de ondersteunende systemen
COROLLA HV_TMMT_EE
leer of het gebied achter en rondom
de auto veilig is en rijd langzaam
achteruit terwijl u de rijsnelheid
regelt met het rempedaal.
Wanneer u te snel achteruitrijdt,
klinkt er een schril piepsignaal en
stopt de ondersteuningsregeling.
(Blz. 343).
5 Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave ( Blz. 342)
op het display wordt weergegeven.
6 Zet de selectiehendel in stand D of
B.
7 Neem een normale zithouding aan,
laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel
rusten, controleer of het gebied voor
en rondom de auto veilig is en rijd
langzaam vooruit terwijl u de rijsnel-
heid regelt met het rempedaal.
Wanneer er niet in één keer kan wor-
den weggereden en er meerdere
keermanoeuvres nodig zijn, ga dan
naar stap 8.
Wanneer er niet meerdere keerma-
noeuvres nodig zijn, ga dan naar
stap 14.
8 Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave ( Blz. 342)
op het display wordt weergegeven.
9 Zet de selectiehendel in stand R.
10 Neem een normale zithouding voor
achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebrui-
ken op het stuurwiel rusten, contro-
leer of het gebied achter en rondom
de auto veilig is en rijd langzaam
achteruit terwijl u de rijsnelheid
regelt met het rempedaal.
Afhankelijk van de c onditie van de parkeer-
plaats moeten de stappen 5 tot 10 mogelijk
worden herhaald.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 350 Tuesday, August 25, 2020 9:11 AM
Page 352 of 610

351
4
4-5. Gebruik van de ondersteunende systemen
Rijden
COROLLA HV_TMMT_EE
11
Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave ( Blz. 342)
op het display wordt weergegeven.
12 Zet de selectiehendel in stand D of
B.
13 Neem een normale zithouding aan,
laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel
rusten, controleer of het gebied voor
en rondom de auto veilig is en rijd
langzaam vooruit terwijl u de rijsnel-
heid regelt met het rempedaal. 14
Wanneer de auto bijna het punt
voor wegrijden heeft bereikt, klinkt
er een hoog piepsignaal en wordt
de ondersteuningsregeling beëin-
digd. Pak vervolgens het stuurwiel
vast en rijd naar voren.
■Modus parkeerplaats fileparkeren verla-
ten
●Als tijdens de ondersteuningsregeling de
bestuurder bepaalt dat hij/zij zich op een
positie bevindt van waaruit kan worden
weggereden en hij/zij het stuurwiel
bedient, wordt de ondersteuningsregeling
op die positie gestopt.
●De ondersteuningsregeling kan niet wor-
den gebruikt als er geen auto's geparkeerd
staan vóór de auto of als er te veel ruimte
zit tussen de voorzijde van uw auto en de
auto die vóór u geparkeerd staat.
●Bij het gebruik van de modus parkeer-
plaats fileparkeren verlaten werkt afhanke-
lijk van de omgeving de
ondersteuningsmodus mogelijk niet.
■Gebruik van de modus parkeerplaats
fileparkeren verlaten om weg te rijden
Gebruik de modus parkeerplaats fileparkeren
verlaten niet in de volgende situaties:
●Als het wegdek onverhard of slecht is,
zoals op grind.
●Bij een groef of gat in het wegdek aan de
kant van uw auto.
●Als het wegdek aan de kant van uw auto
overhelt.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 351 Tuesday, August 25, 2020 9:11 AM
Page 354 of 610

353
4
4-5. Gebruik van de ondersteunende systemen
Rijden
COROLLA HV_TMMT_EE
1
Stop op het punt waarbij het midden
van de beoogde parkeerplaats vrij-
wel haaks op de auto staat. Druk
vervolgens 2 keer op de
S-IPA-schakelaar om de modus
automatisch achteruit inparkeren te
selecteren.
2 De automatische bediening van het
stuurwiel begint wanneer de auto
begint te rijden.
3 Er is een geluid te horen en er wordt
een display weergegeven om u te
laten weten wanneer de auto de
positie bereikt van waaruit achteruit
kan worden gereden.
Als de gesignaleerde parkeerplaats of de
weg (afstand tot de rand van de weg tegen-
over de parkeerplaats) smal is of als er zich
obstakels voor de auto bevinden, wordt er
geen begeleiding gegeven.
4 Het parkeren is voltooid.
Hiermee is de ondersteuningsmodus vol-
tooid.
Afhankelijk van de conditie van de parkeer-
plaats worden de begeleiding voor de begin-
punten voor naar voren rijden en
achteruitrijden en de automatische bedie-
ning van het stuurwiel telkens wanneer
meerdere keermanoeuvres nodig zijn, her-
haald. Hierbij wordt stap 3 gevolgd vanaf het
moment dat de auto achteruit begint te rijden
totdat het parkeren is voltooid.
■Parkeren
1 Stop op het punt waarbij het midden
van de beoogde parkeerplaats vrij-
wel haaks op de auto staat. Druk
vervolgens 2 keer op de
S-IPA-schakelaar en controleer of
het display op het multi-informatie-
display terugkeert naar “Reverse-in
Parking” (achteruit inparkeren).
1 m
Controleer het gebied in de richting
van de pijl die de richting van de
automatische bediening van het
stuurwiel en de beoogde parkeer-
plaats op het display aangeeft visu-
eel.
Iedere keer dat er op de S-IPA-scha-
kelaar wordt gedrukt, wijzigt de
modus. (Blz. 342)
Als de selectiehendel niet in D of B
staat of als de rijsnelheid te hoog is,
zal door het indrukken van de
S-IPA-schakelaar het scherm niet
wijzigen naar het scherm
“Reverse-in Parkin g” (achteruit
inparkeren).
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 353 Tuesday, August 25, 2020 9:11 AM
Page 355 of 610

3544-5. Gebruik van de ondersteunende systemen
COROLLA HV_TMMT_EE
De richtingaanwijzerschakelaar
(Blz. 226) kan worden bediend om
te selecteren of u linksaf of rechtsaf
wilt parkeren.
Het systeem kan niet worden
gebruikt wanneer de parkeerplaats
smal is of wanneer de ondersteu-
ningsregeling onvoldoende ruimte
heeft om te werken. Raadpleeg de
informatie op het multi-informatiedis-
play om naar een andere parkeer-
plaats te gaan.
2 Neem een normale zithouding aan,
laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel
rusten, controleer of het gebied voor
en rondom de auto veilig is en rijd
langzaam vooruit terwijl u de rijsnel-
heid regelt met het rempedaal. Ver-
volgens klinkt een hoog piepsignaal
en gaat tegelijkertijd een indicator
op het instrumentenpaneel bran-
den, waarna de ondersteuningsre-
geling start.
Wanneer de automatische bediening
van het stuurwiel begint, worden de
weergave van de automatische
bediening van het stuurwiel en de
indicator die de mate van assistentie
aangeeft ( Blz. 342) op de display-
zone weergegeven.
Druk op de S-IPA-schakelaar om de
ondersteuningsregeling te stoppen.
Wanneer de rijsnelheid te hoog is,
klinkt er een schril piepsignaal en
stopt de ondersteuningsregeling.
(Blz. 343)
Als na het starten van de ondersteu-
ningsregeling de ruimte te smal blijkt
te zijn, klinkt er een schril piepsig-
naal en stopt de ondersteuningsre-
geling.
3 Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave ( Blz. 342)
op het display wordt weergegeven.
4 Zet de selectiehendel in stand R.
5 Neem een normale zithouding voor
achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebrui-
ken op het stuurwiel rusten, contro-
leer of het gebied achter en rondom
de auto veilig is, controleer of er
zich geen obstakels bevinden op de
parkeerplaats en rijd langzaam ach-
teruit terwijl u de rijsnelheid regelt
met het rempedaal.
Wanneer de auto niet netjes in één
keer de beoogde parkeerplaats kan
worden ingereden en er meerdere
keermanoeuvres nodig zijn, ga dan
naar stap 6.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 354 Tuesday, August 25, 2020 9:11 AM
Page 356 of 610

355
4
4-5. Gebruik van de ondersteunende systemen
Rijden
COROLLA HV_TMMT_EE
Wanneer er niet meerdere keerma-
noeuvres nodig zijn, ga dan naar
stap 12.
6 Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave ( Blz. 342)
op het display wordt weergegeven.
7 Zet de selectiehendel in stand D of
B.
Wanneer u de ondersteuningsregeling wilt
beëindigen op uw huidige positie, zet dan de
selectiehendel in stand P.
8Neem een normale zithouding aan,
laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel
rusten, controleer of het gebied voor
en rondom de auto veilig is en rijd
langzaam vooruit terwijl u de rijsnel-
heid regelt met het rempedaal.
9 Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave ( Blz. 342)
op het display wordt weergegeven. 10
Zet de selectiehendel in stand R.
11 Neem een normale zithouding voor
achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebrui-
ken op het stuurwiel rusten, contro-
leer of het gebied achter en rondom
de auto veilig is en rijd langzaam
achteruit terwijl u de rijsnelheid
regelt met het rempedaal.
Afhankelijk van de c onditie van de parkeer-
plaats moeten de stappen 6 tot 11 mogelijk
worden herhaald.
12 Wanneer de auto zich bijna geheel
binnen de beoogde parkeerplaats
bevindt, klinkt er een hoog piepsig-
naal en wordt de stopweergave op
het display ( Blz. 342) weergege-
ven. Breng de auto tot stilstand.
Hiermee is de modus aut omatisch achteruit
inparkeren voltooid.
Uit veiligheidsoverwegingen klinkt
de zoemer net voordat de auto volle-
dig op de beoogde parkeerplaats
staat. Bovendien wordt op dat
moment de werki ng van het systeem
ook beëindigd. Houd, om op de
gewenste parkeerplaats te komen,
het stuurwiel stevig vast en rijd lang-
zaam achteruit terwijl u de rijsnel-
heid regelt met het rempedaal.
Houd bij het achteruitrijden de
omgeving voor en achter de auto in
de gaten. Controleer de omgeving
ook via de (buiten)spiegels.
■Werkingsvoorwaarden modus automa-
tisch achteruit inparkeren
●Rijd langzaam (met een snelheid waarbij
de auto snel tot stilstand kan worden
gebracht) om de functie goed te laten wer-
ken. Breng de auto volledig tot stilstand op
het punt waarbij het midden van de par-
keerplaats vrijwel haaks op de auto staat
en druk op de S-IPA-schakelaar.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 355 Tuesday, August 25, 2020 9:11 AM
Page 358 of 610

357
4
4-5. Gebruik van de ondersteunende systemen
Rijden
COROLLA HV_TMMT_EE

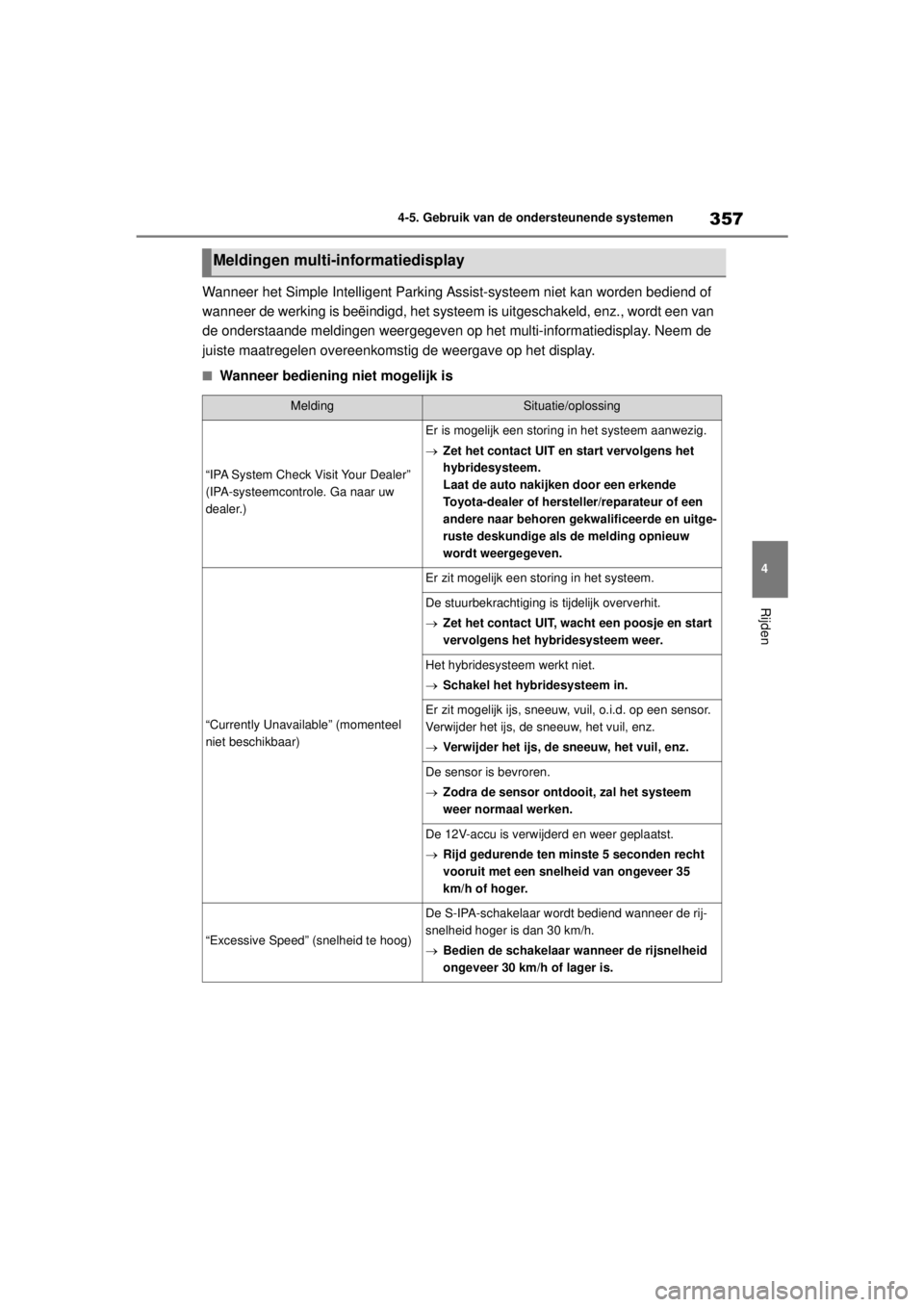

Wanneer het Simple Intelligent Parking Assist-systeem niet kan worden bediend of
wanneer de werking is beëindigd, het systeem is uitgeschakeld, enz., wordt een van
de onderstaande meldingen weergegeven op het multi-informatiedisplay. Neem de
juiste maatregelen overeenkomst
ig de weergave op het display.
■Wanneer bediening niet mogelijk is
Meldingen multi-informatiedisplay
MeldingSituatie/oplossing
“IPA System Check Visit Your Dealer”
(IPA-systeemcontrole. Ga naar uw
dealer.)
Er is mogelijk een storing in het systeem aanwezig.
Zet het contact UIT en start vervolgens het
hybridesysteem.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitge-
ruste deskundige als de melding opnieuw
wordt weergegeven.
“Currently Unavailable” (momenteel
niet beschikbaar)
Er zit mogelijk een storing in het systeem.
De stuurbekrachtiging is tijdelijk oververhit.
Zet het contact UIT, wacht een poosje en start
vervolgens het hybridesysteem weer.
Het hybridesysteem werkt niet.
Schakel het hybridesysteem in.
Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op een sensor.
Verwijder het ijs, de sneeuw, het vuil, enz.
Verwijder het ijs, de sneeuw, het vuil, enz.
De sensor is bevroren.
Zodra de sensor ontdooit, zal het systeem
weer normaal werken.
De 12V-accu is verwijderd en weer geplaatst.
Rijd gedurende ten minste 5 seconden recht
vooruit met een snelheid van ongeveer 35
km/h of hoger.
“Excessive Speed” (snelheid te hoog)
De S-IPA-schakelaar wordt bediend wanneer de rij-
snelheid hoger is dan 30 km/h.
Bedien de schakelaar wanneer de rijsnelheid
ongeveer 30 km/h of lager is.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 357 Tuesday, August 25, 2020 9:11 AM
Page 363 of 610

3624-5. Gebruik van de ondersteunende systemen
COROLLA HV_TMMT_EE
●Het detectiegebied van de sensor bij het
gebruik van de Parallel Parking
Assist-modus Beoogde parkeerplaats
●Wanneer er een auto geparkeerd staat
achter de beoogde parkeerplaats, wordt
deze als gevolg van de afstand mogelijk
niet gesignaleerd. Ook wordt, afhankelijk
van de vorm van de auto en andere
omstandigheden, de detectieafstand
mogelijk korter of is signalering wellicht
niet mogelijk.
●Andere objecten dan geparkeerde auto's,
zoals een paal of muur, worden mogelijk
niet gesignaleerd. Zelfs wanneer deze
objecten kunnen worden gesignaleerd,
wijkt de beoogde parkeerplaats mogelijk
af. Palen
Muur
●Ook wijkt de beoogde parkeerplaats moge-
lijk af wanneer een voetganger, enz. wordt
gesignaleerd.
Voetganger
●Het Simple Intelligent Parking Assist-sys-
teem werkt mogelijk niet wanneer roosters,
traanplaten o.i.d. worden gesignaleerd op
de parkeerplaats.
WAARSCHUWING
■Bij gebruik van het Simple Intelligent
Parking Assist-systeem
●Vertrouw niet uitsluitend op het Simple
Intelligent Parking Assist-systeem. Rijd,
net als bij auto's zonder dit systeem,
voorzichtig vooruit en achteruit terwijl u
de omgeving van de auto in de gaten
houdt.
●Rijd niet achteruit terwijl u op het
multi-informatiedisplay kijkt. Als u tij-
dens het achteruitrijden alleen op het
scherm van de monitor let, kan dat een
aanrijding of ongeval tot gevolg hebben,
aangezien het beeld dat op het scherm
van de monitor wordt weergegeven, kan
afwijken van de werkelijke situatie. Con-
troleer de omgeving van de auto tijdens
het achteruitrijden altijd visueel, zowel
met als zonder spiegels.
●Rijd langzaam terwijl u bij het achteruit-
en vooruitrijden de snelheid regelt met
het rempedaal.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 362 Tuesday, August 25, 2020 9:11 AM
Page 366 of 610

365
4
4-5. Gebruik van de ondersteunende systemen
Rijden
COROLLA HV_TMMT_EE
Multi-informatiedisplay
Rijmodusselectieschakelaar
Beweeg de rijmodusselectieschakelaar naar
voren of achteren om de gewenste rijmodus
te selecteren op het multi-informatiedisplay.
1
Normale modus
Biedt een optimale balans tussen brandstof-
verbruik, laag geluidsniveau en dynamische
prestaties. Geschikt voor normaal rijden.
2Sportmodus
Regelt het hybridesysteem voor een snelle
en krachtige acceleratie. In deze modus
wordt ook het stuurgevoel gewijzigd, waar-
door deze modus geschikt is voor wanneer
wendbaarheid is gewenst, bijvoorbeeld bij het rijden op zeer bochtige wegen.
Wanneer de sportmodus geselecteerd
wordt, gaat de sportmodusindicator bran-
den.
3
ECO-rijmodus
Helpt de bestuurder op milieuvriendelijke
wijze te accelereren en het brandstofver-
bruik te verlagen door een gematigde afstel-
ling van de smoorklep en door het regelen
van de werking van de airconditioning (ver-
warmen/koelen).
Wanneer de ECO-rijmodus geselecteerd
wordt, gaat de ECO-rijmodusindicator bran-
den.
■Werking van de airconditioning in de
ECO-rijmodus
De ECO-rijmodus regelt het verwarmen/koe-
len en de aanjagersnelheid van het airconditi-
oningsysteem om brandstof te besparen.
Doe het volgende om de prestaties van de
airconditioning te verbeteren:
●Schakel de ECO-modus van de airconditi-
oning uit ( Blz. 432)
●Wijzig de aanjagersnelheid ( Blz. 433)
●Schakel de ECO-rijmodus uit
■Automatisch uitschakelen van de sport-
modus
Als het contact UIT wordt gezet nadat is
gereden in de sportmodus, wijzigt de rijmo-
dus in de normale modus.
Rijmodusselectie-
schakelaar
De rijmodi kunnen worden gese-
lecteerd overeenkomstig de rijom-
standigheden.
Selecteren van een rijmodus
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 365 Tuesday, August 25, 2020 9:11 AM
Page 367 of 610

3664-5. Gebruik van de ondersteunende systemen
COROLLA HV_TMMT_EE
*: Indien aanwezig
■Als “Exhaust Filter Full See Owner’s
Manual” (Uitlaatgasfiltersysteem vol,
zie handleiding) op het multi-informatie-
display wordt weergegeven
●Deze melding wordt mogelijk weergegeven
wanneer de auto tijdens het rijden zwaar
wordt belast terwijl roetdeeltjes zich opho-
pen.
●Het vermogen van het hybridesysteem
(motortoerental) wordt beperkt bij een
bepaalde hoeveelheid roetdeeltjes. Er kan
echter nog met de auto worden gereden,
tenzij het motorcontrolelampje gaat bran-
den.
●Roetdeeltjes hopen zich sneller op wan-
neer er regelmatig korte ritten worden
gereden met de auto, wanneer er met lage
snelheden wordt gereden of als het hybri-
desysteem regelmatig wordt gestart in een
extreem koude omgeving. Overmatige
ophoping van roetdeeltjes kan worden
voorkomen door periodiek lange afstanden
te rijden waarbij het gaspedaal af en toe
wordt losgelaten, zoals bij het rijden op
autowegen en snelwegen.
■Als het motorcontrolelampje gaat bran-
den of “Hybrid System Malfunction Out-
put Power Reduced Visit Your Dealer”
(Storing in hybridesysteem, geredu-
ceerd uitgangsvermogen, ga naar uw
dealer) wordt weergegeven op het
multi-informatiedisplay
De hoeveelheid opgehoopte roetdeeltjes
heeft een bepaald niveau overschreden. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.GPF-systeem
(benzineroetfilter)*
Het benzineroetfiltersysteem ver-
zamelt met behulp van een uitlaat-
gasfilter roetdeeltjes in de
uitlaatgassen.
Het systeem werkt om het filter
automatisch te regenereren,
afhankelijk van de voertuigcondi-
ties.
OPMERKING
■Voorkomen dat het benzineroetfilter-
systeem niet goed werkt
●Gebruik geen andere brandstof dan het
voorgeschreven type brandstof
●Breng geen wijzigingen aan de uitlaat-
pijp aan
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 366 Tuesday, August 25, 2020 9:11 AM
