TOYOTA FJ CRUISER 2008 Manuel du propriétaire (in French)

409
6-1. Caractéristiques
6
Caractéristiques du véhicule
FJ CRUISER_D_(L/O_0708)

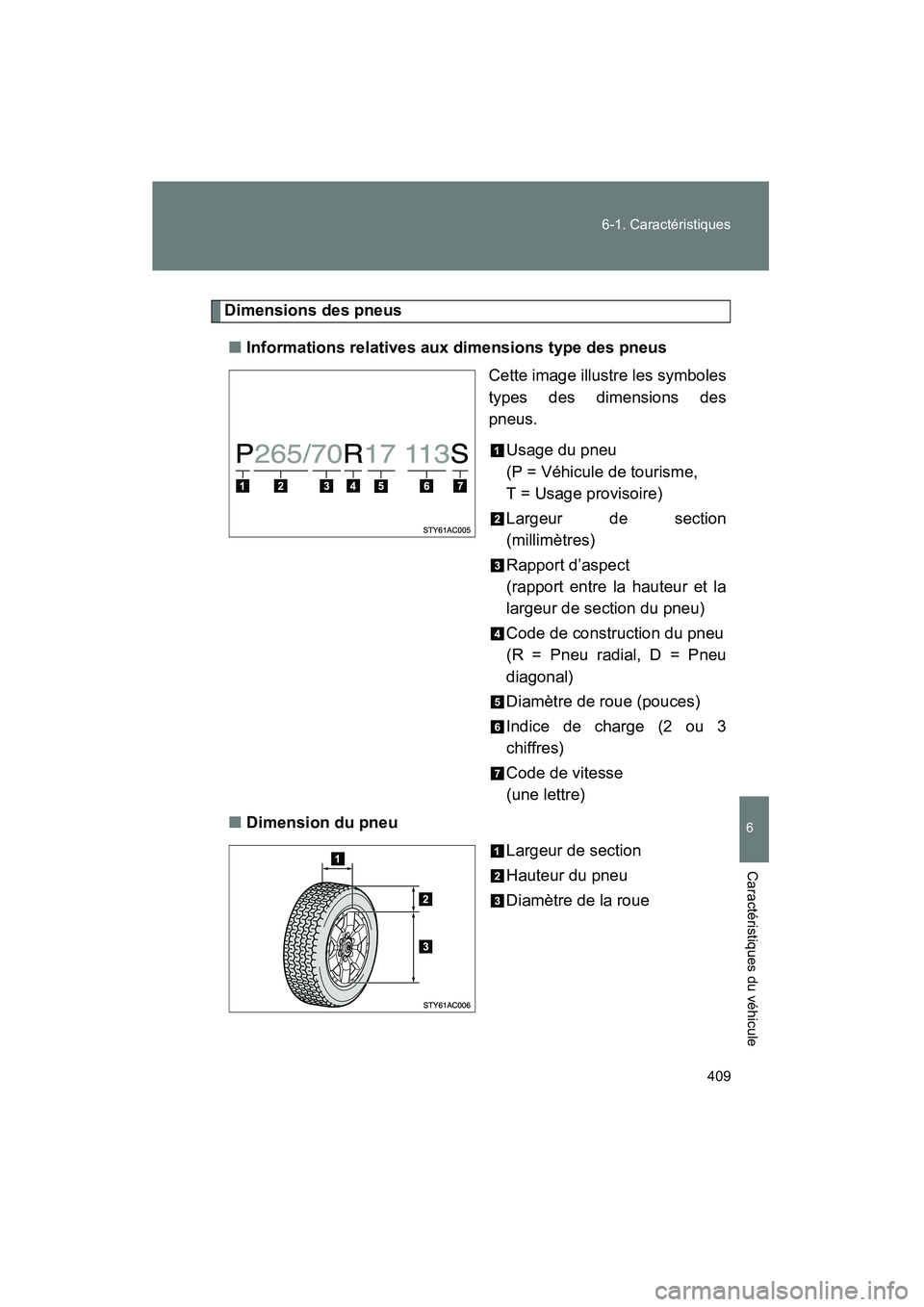

Dimensions des pneus
■ Informations relatives aux dimensions type des pneus
Cette image illustre les symboles
types des dimensions des
pneus.
Usage du pneu
(P = Véhicule de tourisme,
T = Usage provisoire)
Largeur de section
(millimètres)
Rapport d’aspect
(rapport entre la hauteur et la
largeur de section du pneu)
Code de construction du pneu
(R = Pneu radial, D = Pneu
diagonal)
Diamètre de roue (pouces)
Indice de charge (2 ou 3
chiffres)
Code de vitesse
(une lettre)
■ Dimension du pneu
Largeur de section
Hauteur du pneu
Diamètre de la roue
FJCRUISER_D.book 409 ページ ２０１２年１１月９日　金曜日　午後３時４９分

410 6-1. Caractéristiques
FJ CRUISER_D_(L/O_0708)

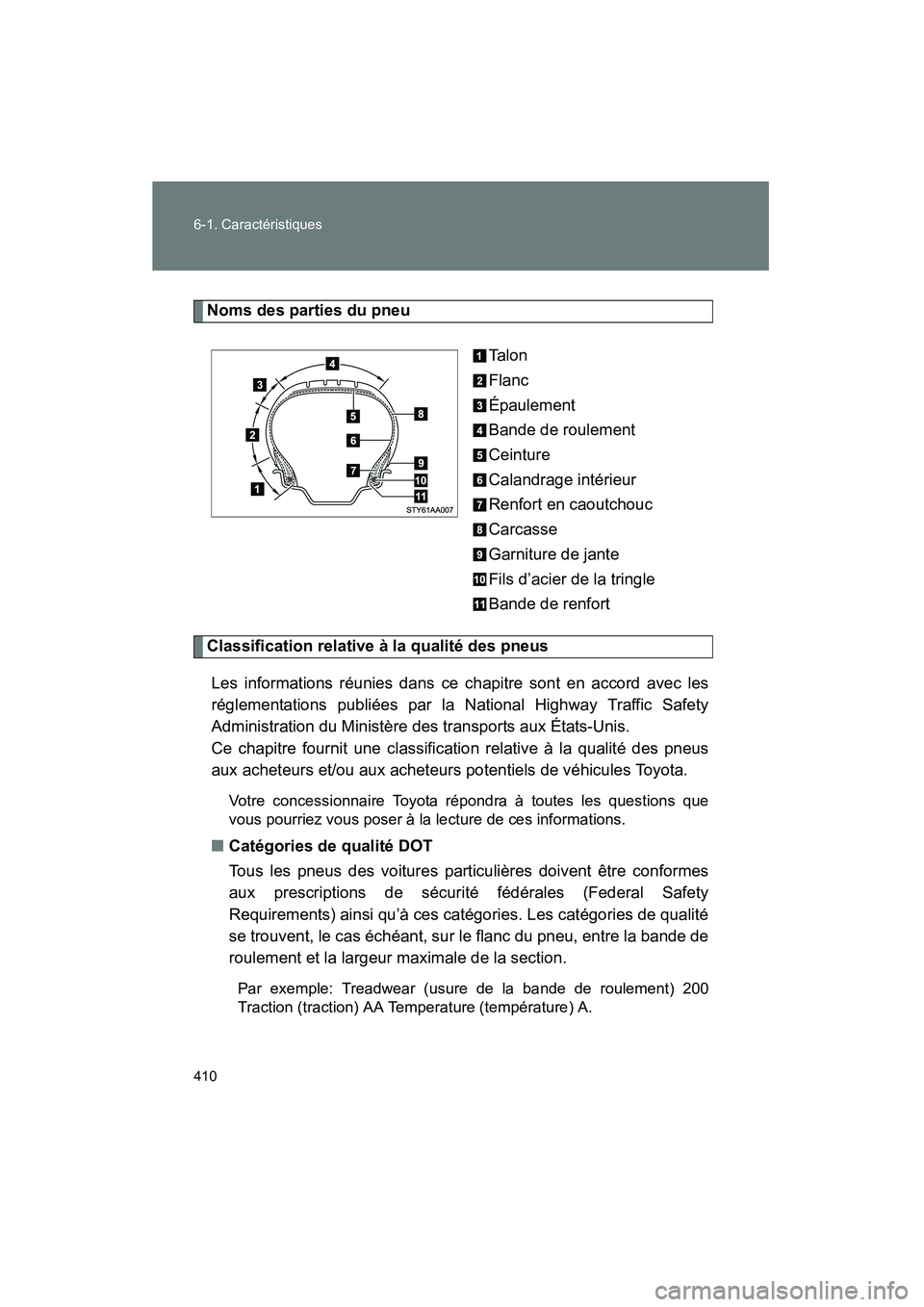

Noms des parties du pneuTa l o n
Flanc
Épaulement
Bande de roulement
Ceinture
Calandrage intérieur
Renfort en caoutchouc
Carcasse
Garniture de jante
Fils d’acier de la tringle
Bande de renfort
Classification relative à la qualité des pneus
Les informations réunies dans ce chapitre sont en accord avec les
réglementations publiées par la National Highway Traffic Safety
Administration du Ministère des transports aux États-Unis.
Ce chapitre fournit une classificati on relative à la qualité des pneus
aux acheteurs et/ou aux acheteurs potentiels de véhicules Toyota.
Votre concessionnaire Toyota répondra à toutes les questions que
vous pourriez vous poser à la lecture de ces informations.
■Catégories de qualité DOT
Tous les pneus des voitures part iculières doivent être conformes
aux prescriptions de sécurité fédérales (Federal Safety
Requirements) ainsi qu’à ces catégories. Les catégories de qualité
se trouvent, le cas échéant, sur le flanc du pneu, entre la bande de
roulement et la largeur maximale de la section.
Par exemple: Treadwear (usure de la bande de roulement) 200
Traction (traction) AA Temperature (température) A.
FJCRUISER_D.book 410 ページ ２０１２年１１月９日　金曜日　午後３時４９分

411
6-1. Caractéristiques
6
Caractéristiques du véhicule
FJ CRUISER_D_(L/O_0708)
■
Usure de la bande de roulement
L’indice d’usure de la bande de roulement est établi selon un
classement comparatif relatif au taux d’usure du pneu quand il est
testé sous contrôle lors d’un programme de tests spécifique du
gouvernement.
Par exemple, un pneu d’indice 150 s’use une fois et demie (1 - 1/2)
plus vite qu’un pneu d’indice 100 lors du programme de tests du
gouvernement.
Les performances relatives des pneus dépendent cependant des
conditions d’utilisation réelles et la vitesse d’usure peut varier de
manière significative par rapport à la norme, en fonction des
habitudes de conduite, des méthodes de réparation, des conditions
de route et des différences de climats.
■ Traction AA, A, B, C
Les catégories de traction sont, par ordre décroissant, AA, A, B et
C, et concernent la capacité du pneu à freiner sur un revêtement
humide, mesurée sous contrôle sur les surfaces en asphalte et en
béton du programme de tests spécifique du gouvernement.
Un pneu de catégorie C a probablement des performances de
freinage médiocre.
Avertissement: La catégorie de traction est attribuée au pneu sur la
base des résultats obtenus aux tests de freinage (en ligne droite) et
ne concerne pas les performances de traction lors d’un virage
(tournant).
■ Température A, B, C
Les catégories de température sont A (la plus élevée), B et C, et
concernent la résistance du pneu à la production de chaleur et sa
capacité à dissiper la chaleur, lors de tests réalisés sous contrôle
et en laboratoire sur une roue d’essai spécifique.
Une haute température soutenue peut altérer le matériau du pneu et
écourter sa durée de vie; une température excessive peut mener à
une défaillance s oudaine du pneu.
La catégorie C correspond à un niveau de performances que tous
les pneus de voitures particulières doivent atteindre, conformément à
la norme fédérale n° 109 sur la sécurité des véhicules à moteur.
FJCRUISER_D.book 411 ページ ２０１２年１１月９日　金曜日　午後３時４９分

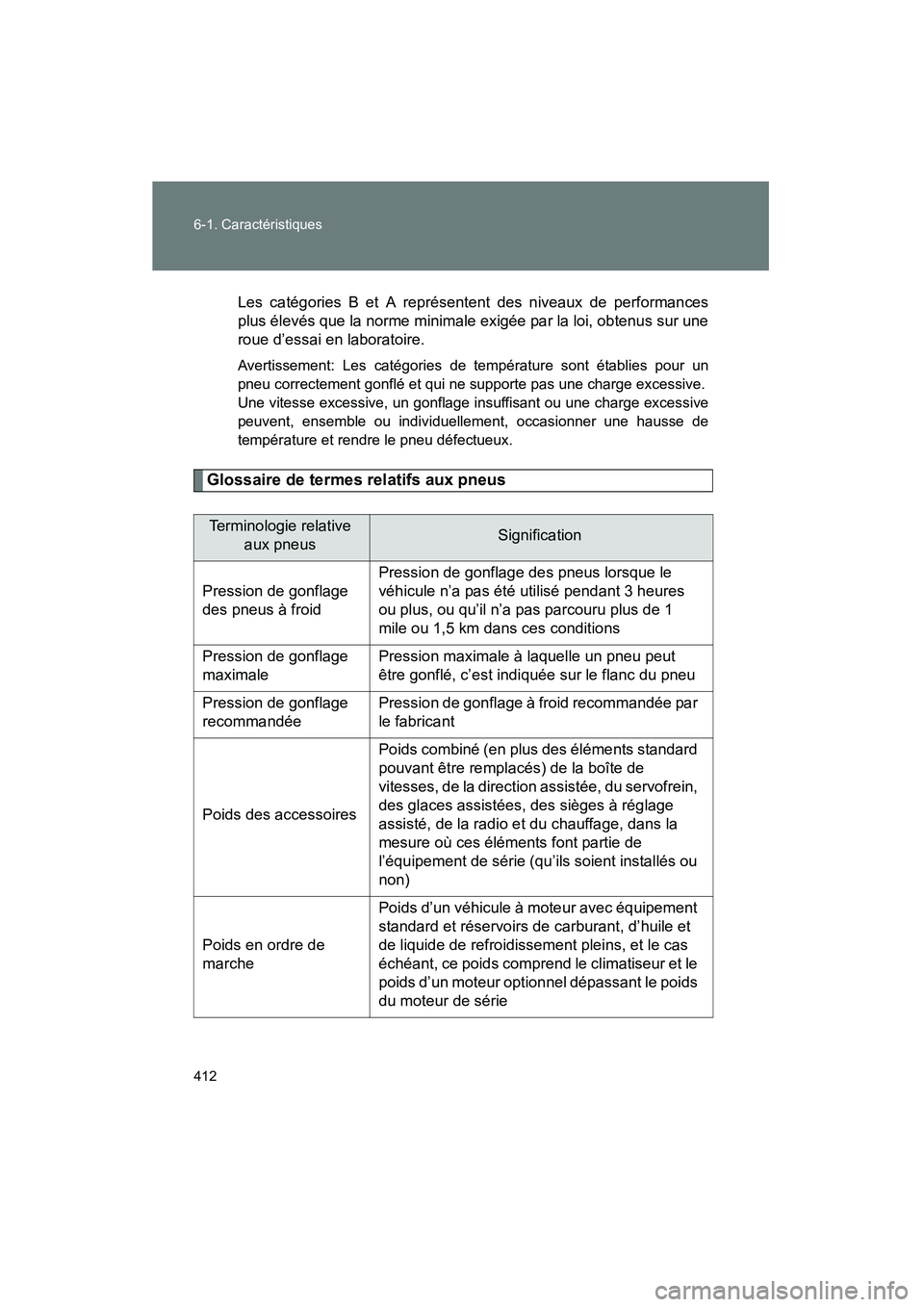

412 6-1. Caractéristiques
FJ CRUISER_D_(L/O_0708)
Les catégories B et A représentent des niveaux de performances
plus élevés que la norme minimale exigée par la loi, obtenus sur une
roue d’essai en laboratoire.
Avertissement: Les catégories de température sont établies pour un
pneu correctement gonflé et qui ne supporte pas une charge excessive.
Une vitesse excessive, un gonflage insuffisant ou une charge excessive
peuvent, ensemble ou individuellement, occasionner une hausse de
température et rendre le pneu défectueux.
Glossaire de termes relatifs aux pneus
Terminologie relative aux pneusSignification
Pression de gonflage
des pneus à froid
Pression de gonflage des pneus lorsque le
véhicule n’a pas été utilisé pendant 3 heures
ou plus, ou qu’il n’a pas parcouru plus de 1
mile ou 1,5 km dans ces conditions
Pression de gonflage
maximalePression maximale à laquelle un pneu peut
être gonflé, c’est indiquée sur le flanc du pneu
Pression de gonflage
recommandéePression de gonflage à froid recommandée par
le fabricant
Poids des accessoires
Poids combiné (en plus des éléments standard
pouvant être remplacés) de la boîte de
vitesses, de la direction assistée, du servofrein,
des glaces assistées, des sièges à réglage
assisté, de la radio et du chauffage, dans la
mesure où ces éléments font partie de
l’équipement de série (qu ’ils soient installés ou
non)
Poids en ordre de
marche
Poids d’un véhicule à moteur avec équipement
standard et réservoirs de carburant, d’huile et
de liquide de refroidissement pleins, et le cas
échéant, ce poids comprend le climatiseur et le
poids d’un moteur optionnel dépassant le poids
du moteur de série
FJCRUISER_D.book 412 ページ ２０１２年１１月９日　金曜日　午後３時４９分

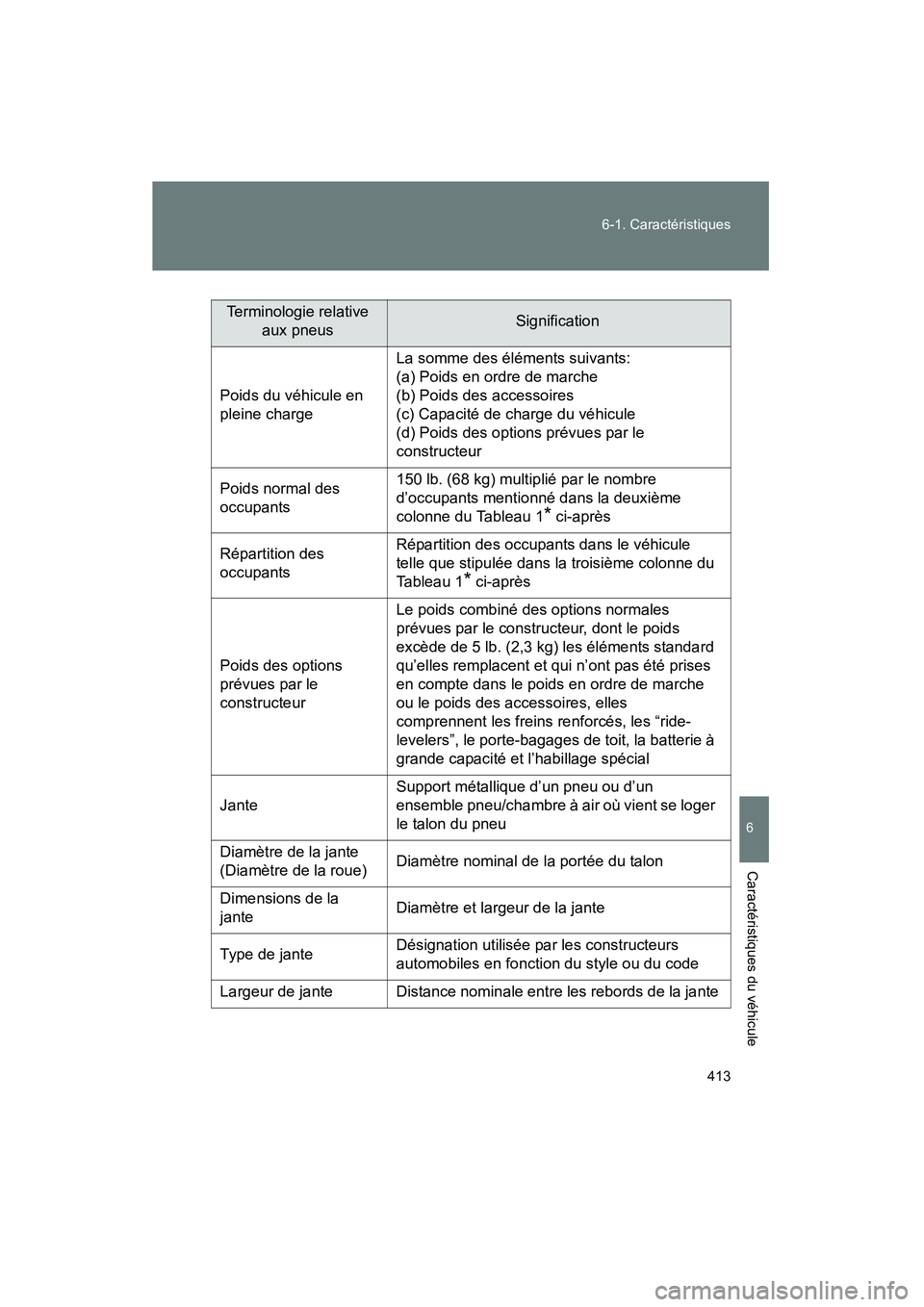

413
6-1. Caractéristiques
6
Caractéristiques du véhicule
FJ CRUISER_D_(L/O_0708)
Terminologie relative
aux pneusSignification
Poids du véhicule en
pleine charge
La somme des éléments suivants:
(a) Poids en ordre de marche
(b) Poids des accessoires
(c) Capacité de charge du véhicule
(d) Poids des options prévues par le
constructeur
Poids normal des
occupants150 lb. (68 kg) multip lié par le nombre
d’occupants mentionné dans la deuxième
colonne du Tableau 1
* ci-après
Répartition des
occupantsRépartition des occupants dans le véhicule
telle que stipulée dans la troisième colonne du
Tableau 1
* ci-après
Poids des options
prévues par le
constructeur
Le poids combiné des options normales
prévues par le constructeur, dont le poids
excède de 5 lb. (2,3 kg) les éléments standard
qu’elles remplacent et qui n’ont pas été prises
en compte dans le poids en ordre de marche
ou le poids des accessoires, elles
comprennent les freins renforcés, les “ride-
levelers”, le porte-bagages de toit, la batterie à
grande capacité et l’habillage spécial
Jante
Support métallique d’ un pneu ou d’un
ensemble pneu/chambre à air où vient se loger
le talon du pneu
Diamètre de la jante
(Diamètre de la roue)Diamètre nominal de la portée du talon
Dimensions de la
janteDiamètre et largeur de la jante
Type de janteDésignation utilisée par les constructeurs
automobiles en fonction du style ou du code
Largeur de janteDistance nominale entre les rebords de la jante
FJCRUISER_D.book 413 ページ ２０１２年１１月９日　金曜日　午後３時４９分

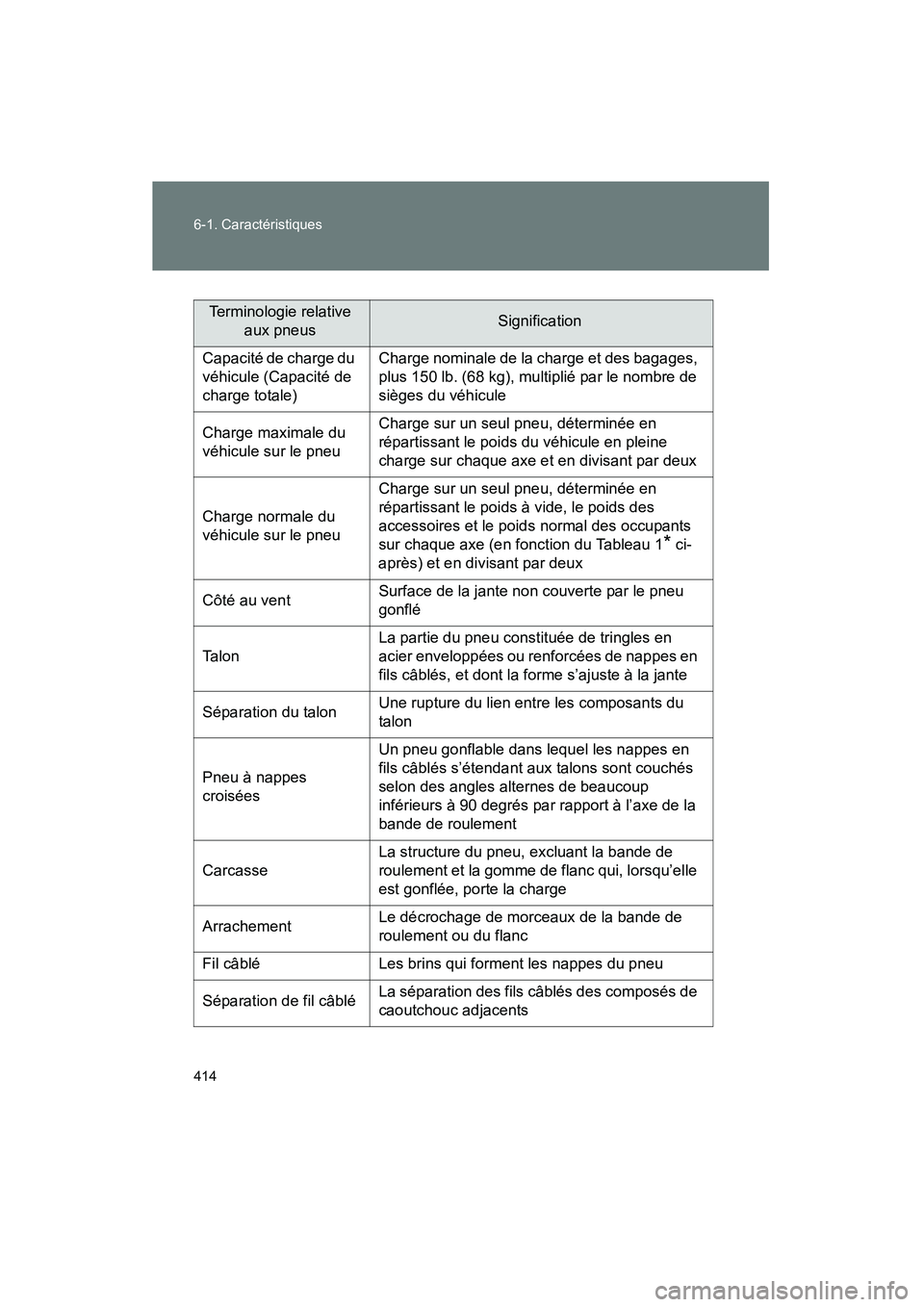

414 6-1. Caractéristiques
FJ CRUISER_D_(L/O_0708)
Terminologie relative aux pneusSignification
Capacité de charge du
véhicule (Capacité de
charge totale)Charge nominale de la charge et des bagages,
plus 150 lb. (68 kg), multiplié par le nombre de
sièges du véhicule
Charge maximale du
véhicule sur le pneuCharge sur un seul pneu, déterminée en
répartissant le poids du véhicule en pleine
charge sur chaque axe et en divisant par deux
Charge normale du
véhicule sur le pneu
Charge sur un seul pneu, déterminée en
répartissant le poids à vide, le poids des
accessoires et le poid s normal des occupants
sur chaque axe (en fonction du Tableau 1
* ci-
après) et en divisant par deux
Côté au ventSurface de la jante non couverte par le pneu
gonflé
Ta l o n
La partie du pneu constituée de tringles en
acier enveloppées ou renforcées de nappes en
fils câblés, et dont la forme s’ajuste à la jante
Séparation du talonUne rupture du lien entre les composants du
talon
Pneu à nappes
croisées
Un pneu gonflable dans lequel les nappes en
fils câblés s’étendant aux talons sont couchés
selon des angles alternes de beaucoup
inférieurs à 90 degrés par rapport à l’axe de la
bande de roulement
Carcasse
La structure du pneu, excluant la bande de
roulement et la gomme de flanc qui, lorsqu’elle
est gonflée, porte la charge
ArrachementLe décrochage de morceaux de la bande de
roulement ou du flanc
Fil câbléLes brins qui forment les nappes du pneu
Séparation de fil câbléLa séparation des fils câblés des composés de
caoutchouc adjacents
FJCRUISER_D.book 414 ページ ２０１２年１１月９日　金曜日　午後３時４９分

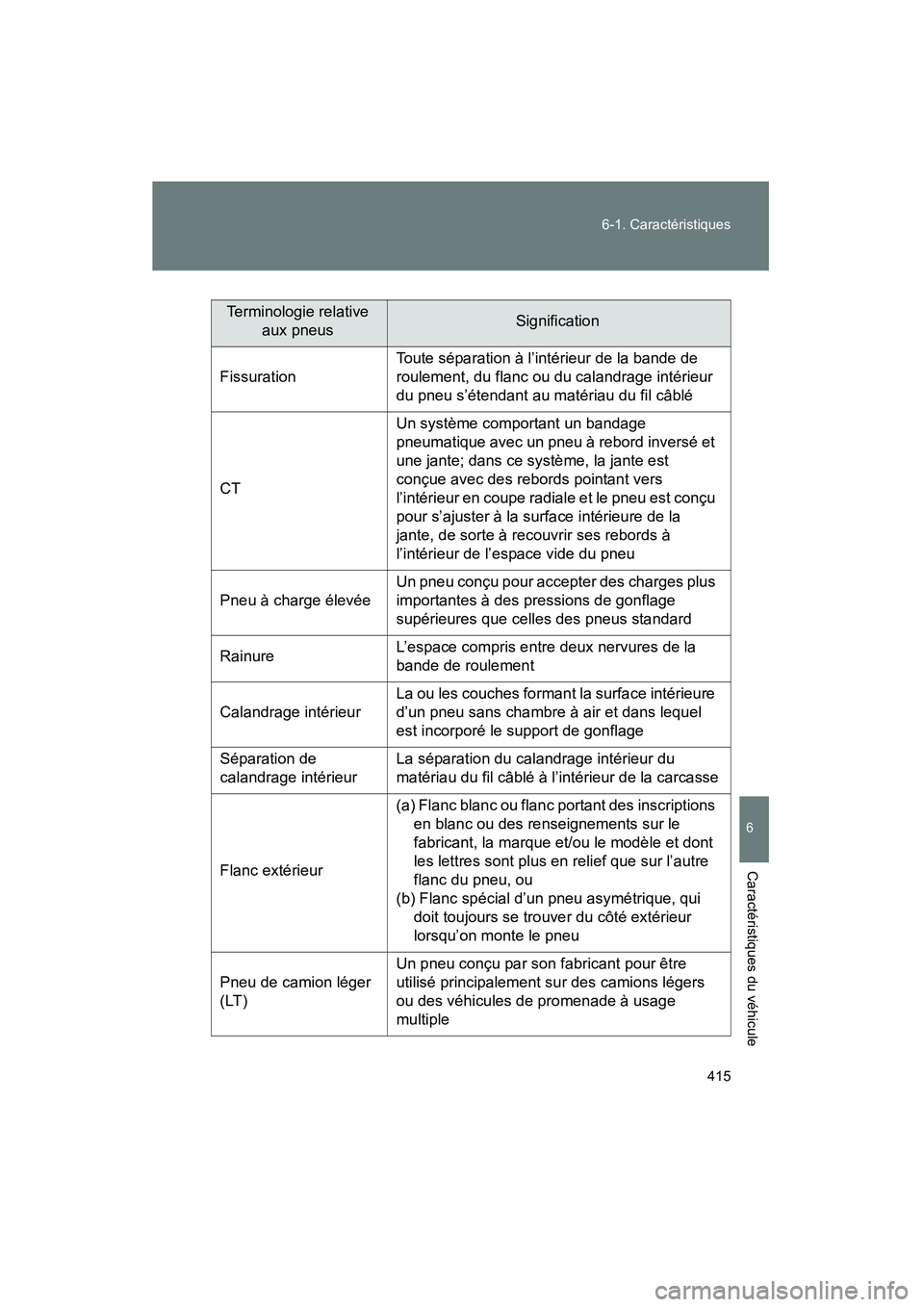

415
6-1. Caractéristiques
6
Caractéristiques du véhicule
FJ CRUISER_D_(L/O_0708)
Terminologie relative
aux pneusSignification
Fissuration
Toute séparation à l’intérieur de la bande de
roulement, du flanc ou du calandrage intérieur
du pneu s’étendant au matériau du fil câblé
CT
Un système comportant un bandage
pneumatique avec un pneu à rebord inversé et
une jante; dans ce système, la jante est
conçue avec des rebords pointant vers
l’intérieur en coupe radial e et le pneu est conçu
pour s’ajuster à la surface intérieure de la
jante, de sorte à recouvrir ses rebords à
l’intérieur de l’espace vide du pneu
Pneu à charge élevée
Un pneu conçu pour accepter des charges plus
importantes à des pressions de gonflage
supérieures que celles des pneus standard
RainureL’espace compris entre deux nervures de la
bande de roulement
Calandrage intérieur
La ou les couches formant la surface intérieure
d’un pneu sans chambre à air et dans lequel
est incorporé le support de gonflage
Séparation de
calandrage intérieurLa séparation du calandrage intérieur du
matériau du fil câblé à l’intérieur de la carcasse
Flanc extérieur
(a) Flanc blanc ou flanc portant des inscriptions en blanc ou des renseignements sur le
fabricant, la marque et/ou le modèle et dont
les lettres sont plus en relief que sur l’autre
flanc du pneu, ou
(b) Flanc spécial d’un pneu asymétrique, qui doit toujours se trouver du côté extérieur
lorsqu’on monte le pneu
Pneu de camion léger
(LT)
Un pneu conçu par son fabricant pour être
utilisé principalement su r des camions légers
ou des véhicules de promenade à usage
multiple
FJCRUISER_D.book 415 ページ ２０１２年１１月９日　金曜日　午後３時４９分

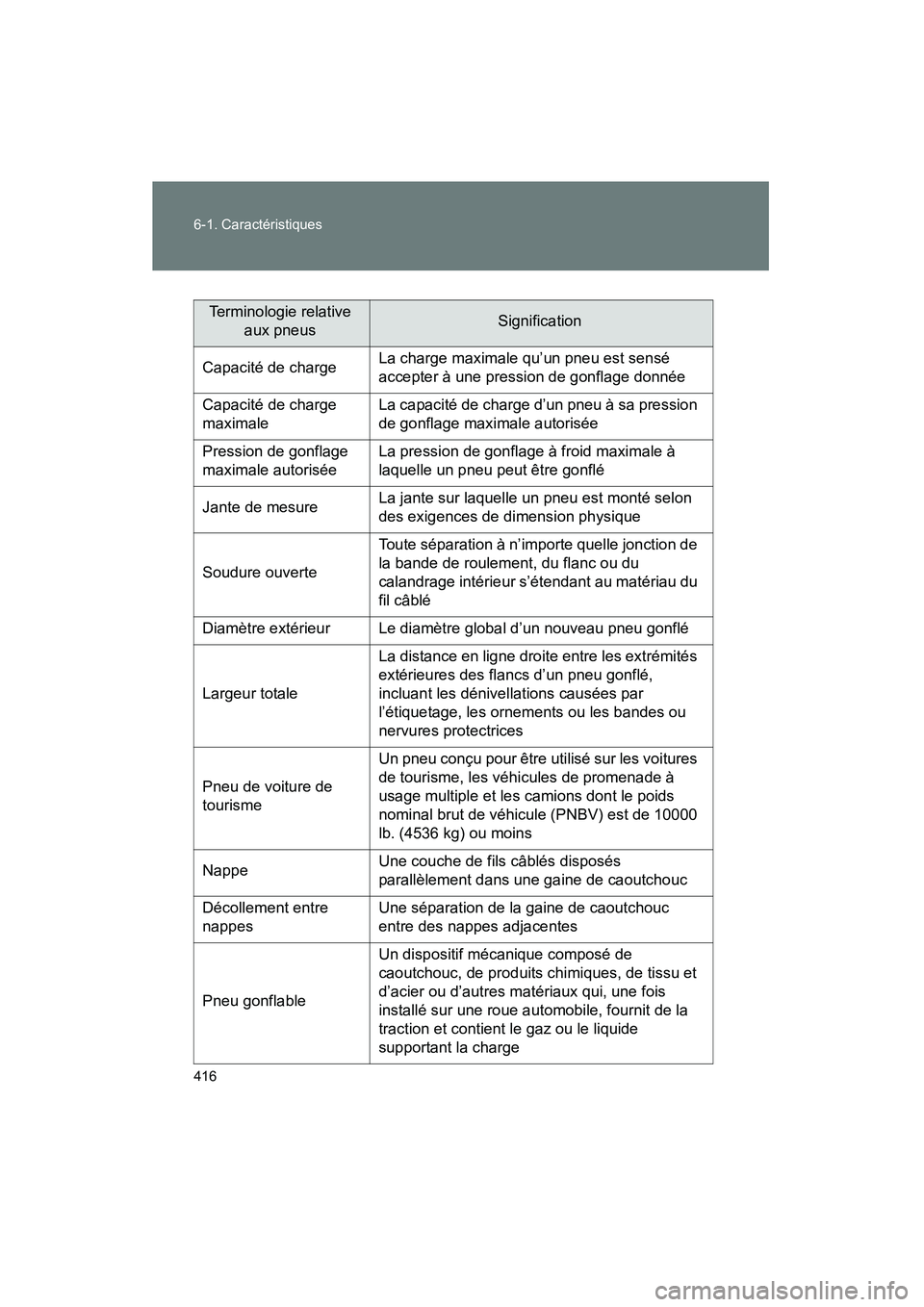

416 6-1. Caractéristiques
FJ CRUISER_D_(L/O_0708)
Terminologie relative aux pneusSignification
Capacité de chargeLa charge maximale qu’un pneu est sensé
accepter à une pression de gonflage donnée
Capacité de charge
maximaleLa capacité de charge d’un pneu à sa pression
de gonflage maximale autorisée
Pression de gonflage
maximale autoriséeLa pression de gonflage à froid maximale à
laquelle un pneu peut être gonflé
Jante de mesureLa jante sur laquelle un pneu est monté selon
des exigences de dimension physique
Soudure ouverte
Toute séparation à n’importe quelle jonction de
la bande de roulement, du flanc ou du
calandrage intérieur s’étendant au matériau du
fil câblé
Diamètre extérieurLe diamètre global d’un nouveau pneu gonflé
Largeur totale
La distance en ligne droite entre les extrémités
extérieures des flancs d’un pneu gonflé,
incluant les dénivellations causées par
l’étiquetage, les ornements ou les bandes ou
nervures protectrices
Pneu de voiture de
tourisme
Un pneu conçu pour être utilisé sur les voitures
de tourisme, les véhicules de promenade à
usage multiple et les camions dont le poids
nominal brut de véhicule (PNBV) est de 10000
lb. (4536 kg) ou moins
NappeUne couche de fils câblés disposés
parallèlement dans une gaine de caoutchouc
Décollement entre
nappesUne séparation de la gaine de caoutchouc
entre des nappes adjacentes
Pneu gonflable
Un dispositif méc anique composé de
caoutchouc, de produits chimiques, de tissu et
d’acier ou d’autres matériaux qui, une fois
installé sur une roue au tomobile, fournit de la
traction et contient le gaz ou le liquide
supportant la charge
FJCRUISER_D.book 416 ページ ２０１２年１１月９日　金曜日　午後３時４９分

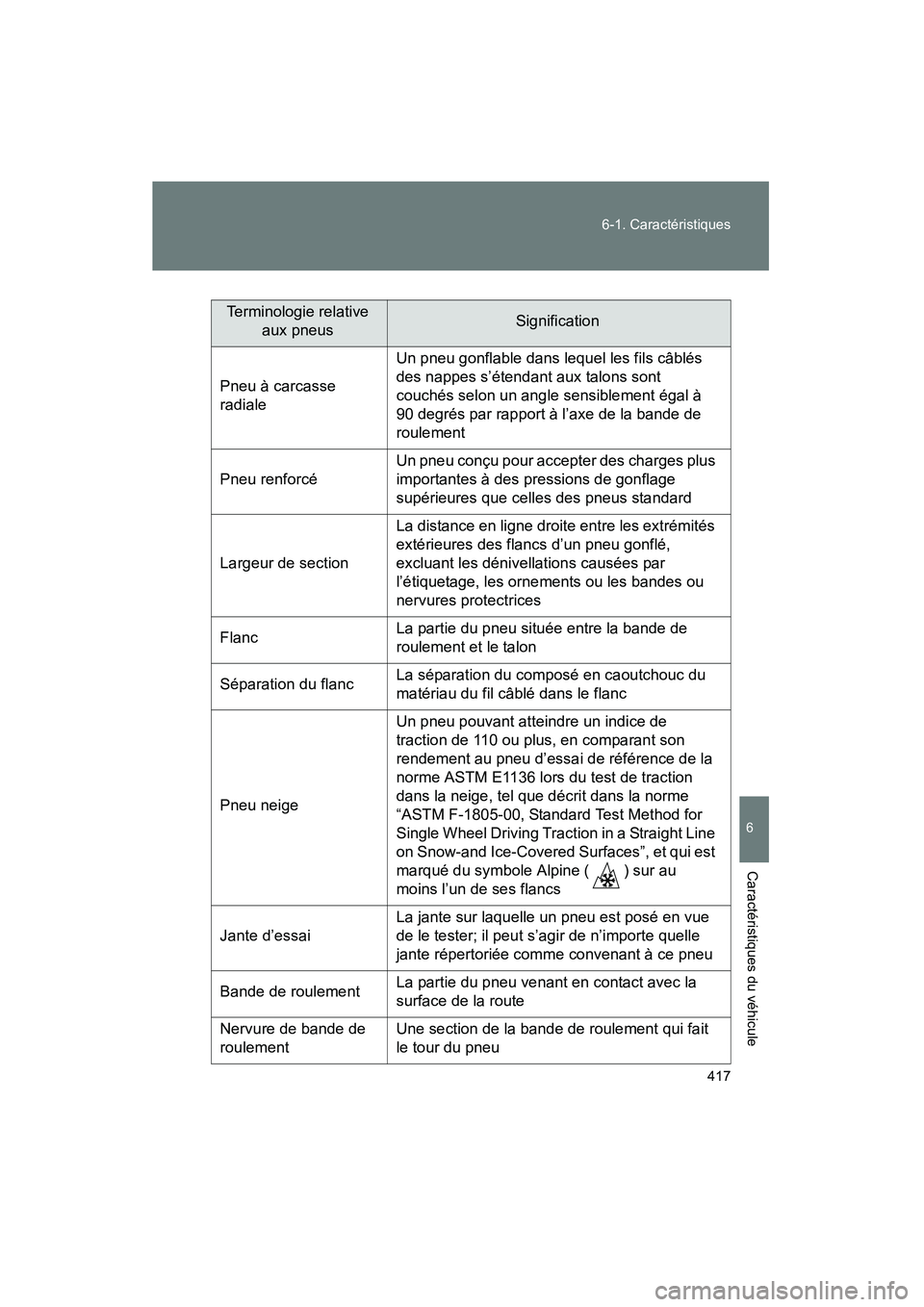

417
6-1. Caractéristiques
6
Caractéristiques du véhicule
FJ CRUISER_D_(L/O_0708)
Terminologie relative
aux pneusSignification
Pneu à carcasse
radiale
Un pneu gonflable dans lequel les fils câblés
des nappes s’étendant aux talons sont
couchés selon un angle sensiblement égal à
90 degrés par rapport à l’axe de la bande de
roulement
Pneu renforcé
Un pneu conçu pour accepter des charges plus
importantes à des pressions de gonflage
supérieures que celles des pneus standard
Largeur de section
La distance en ligne droite entre les extrémités
extérieures des flancs d’un pneu gonflé,
excluant les dénivellations causées par
l’étiquetage, les ornements ou les bandes ou
nervures protectrices
FlancLa partie du pneu située entre la bande de
roulement et le talon
Séparation du flancLa séparation du composé en caoutchouc du
matériau du fil câblé dans le flanc
Pneu neige
Un pneu pouvant atteindre un indice de
traction de 110 ou plus, en comparant son
rendement au pneu d’essai de référence de la
norme ASTM E1136 lors du test de traction
dans la neige, tel que décrit dans la norme
“ASTM F-1805-00, Standard Test Method for
Single Wheel Driving Traction in a Straight Line
on Snow-and Ice-Covered Surfaces”, et qui est
marqué du symbole Alpine ( ) sur au
moins l’un de ses flancs
Jante d’essai
La jante sur laquelle un pneu est posé en vue
de le tester; il peut s’agir de n’importe quelle
jante répertoriée comme convenant à ce pneu
Bande de roulementLa partie du pneu venant en contact avec la
surface de la route
Nervure de bande de
roulementUne section de la bande de roulement qui fait
le tour du pneu
FJCRUISER_D.book 417 ページ ２０１２年１１月９日　金曜日　午後３時４９分

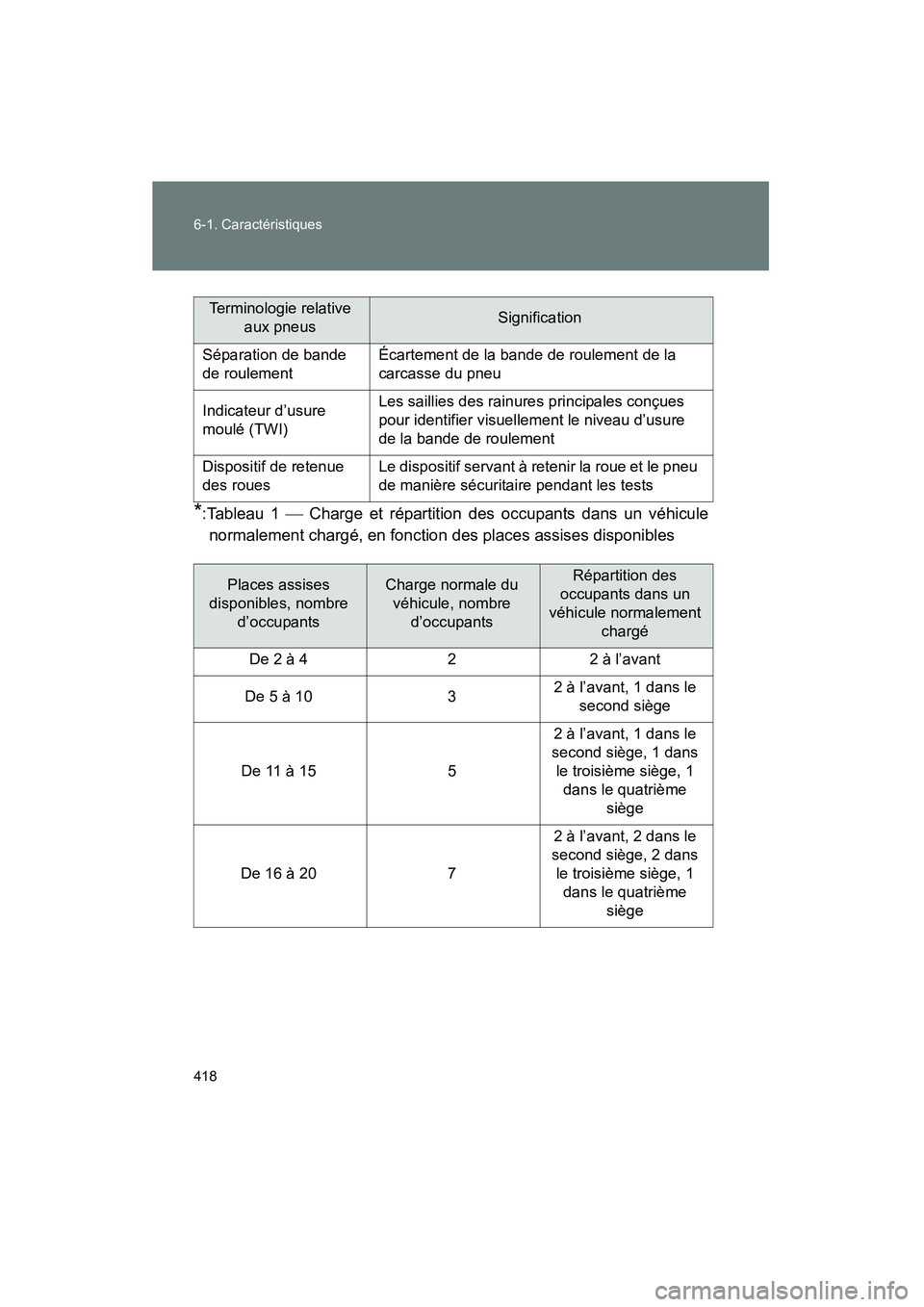

418 6-1. Caractéristiques
FJ CRUISER_D_(L/O_0708)
*:Tableau 1  Charge et répartition des occupants dans un véhicule
normalement chargé, en fonction des places assises disponibles
Terminologie relative
aux pneusSignification
Séparation de bande
de roulementÉcartement de la bande de roulement de la
carcasse du pneu
Indicateur d’usure
moulé (TWI)Les saillies des rainures principales conçues
pour identifier visuellement le niveau d’usure
de la bande de roulement
Dispositif de retenue
des rouesLe dispositif servant à retenir la roue et le pneu
de manière sécuritaire pendant les tests
Places assises
disponibles, nombre d’occupants Charge normale du véhicule, nombre d’occupantsRépartition des
occupants dans un
véhicule normalement chargé
De 2 à 422 à l’avant
De 5 à 1032 à l’avant, 1 dans le second siège
De 11 à 155
2 à l’avant, 1 dans le
second siège, 1 dans le troisième siège, 1 dans le quatrième siège
De 16 à 207
2 à l’avant, 2 dans le
second siège, 2 dans le troisième siège, 1 dans le quatrième siège
FJCRUISER_D.book 418 ページ ２０１２年１１月９日　金曜日　午後３時４９分
