TOYOTA GT86 2015 Eksploatavimo vadovas (in Lithuanian)

339
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
FT86_EE

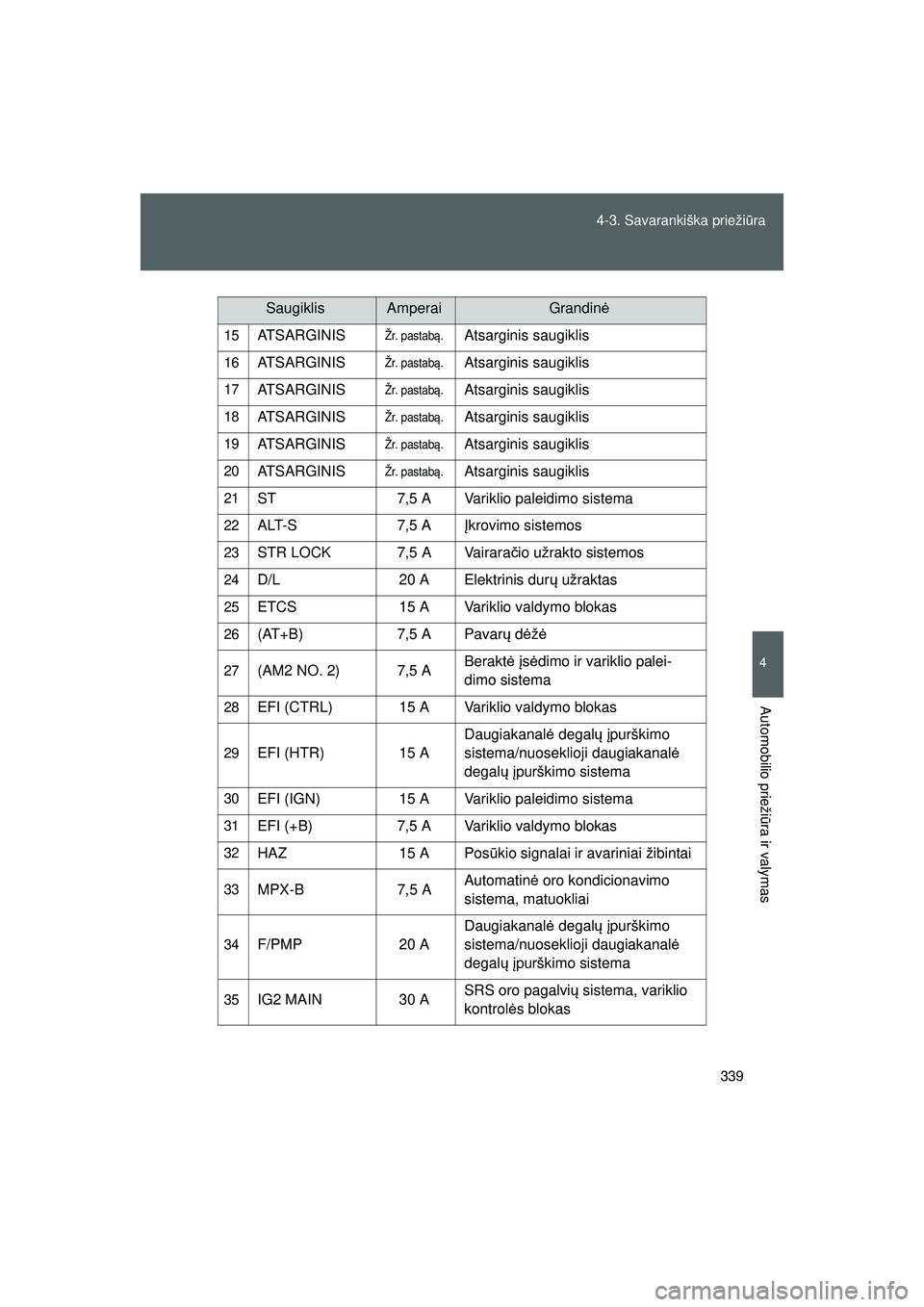

15ATSARGINISŽr. pastab ą.Atsarginis saugiklis
16ATSARGINISŽr. pastab ą.Atsarginis saugiklis
17ATSARGINISŽr. pastab ą.Atsarginis saugiklis
18ATSARGINISŽr. pastab ą.Atsarginis saugiklis
19ATSARGINISŽr. pastab ą.Atsarginis saugiklis
20ATSARGINISŽr. pastab ą.Atsarginis saugiklis
21ST 7,5 A Variklio paleidimo sistema
22ALT-S 7,5 A Įkrovimo sistemos
23STR LOCK 7,5 A Vairara čio užrakto sistemos
24D/L 20 A Elektrinis dur ų užraktas
25ETCS 15 A Variklio valdymo blokas
26(AT+B) 7,5 A Pavar ų d ėžė
27(AM2 NO. 2) 7,5 A Berakt
ė įs ė dimo ir variklio palei-
dimo sistema
28EFI (CTRL) 15 A Variklio valdymo blokas
29EFI (HTR) 15 A Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
30EFI (IGN) 15 A Variklio paleidimo sistema
31EFI (+B) 7,5 A Variklio valdymo blokas
32HAZ 15 A Pos ūkio signalai ir avariniai žibintai
33MPX-B 7,5 A Automatin
ė oro kondicionavimo
sistema, matuokliai
34F/PMP 20 A Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
35IG2 MAIN 30 A SRS oro pagalvi
ų sistema, variklio
kontrol ės blokas
SaugiklisAmperaiGrandin ė
86_EE_18044LT.book Page 339 Sunday, September 21, 2014 5:57 PM

340
4-3. Savarankiška prieži
ūra
FT86_EE Pastaba
Pateikta po vien
ą iš ši ų saugikli ų: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
36DCC 30 A Salono šviesos, nuotolinis valdy-
mas, automobilio k
ėbulas
37HORN NO. 2 7,5 A Signalas
38HORN NO. 1 7,5 A Signalas
39H-LP LH LO 15 A Priešakin ė kairioji artimoji šviesa
40H-LP RH LO 15 A Priešakin
ė dešinioji (artimoji)
šviesa
41H-LP LH HI 10 A Priešakin ė kairioji (tolimoji) šviesa
42H-LP RH HI 10 A Priešakin
ė dešinioji (tolimoji)
šviesa
43INJ 30 A Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
44H-LP WASHER 30 A Priekini ų žibint ų valytuvai
45AM2 NO. 1 40 A Variklio paleidimo sistema, variklio
kontrol
ės blokas
46EPS 80 A Elektrin ė vairo stiprintuvo sistema
47A/B PAGRINDI-
NIS 15 A Oro pagalvi
ų sistema
48ECU-B 7,5 A Nuotolinis valdymas, pagrindinis
ECU
49DOME 20 A Salono šviesos
50IG2 7,5 A Variklio valdymo blokas
SaugiklisAmperaiGrandin
ė
86_EE_18044LT.book Page 340 Sunday, September 21, 2014 5:57 PM

341
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
FT86_EE ■

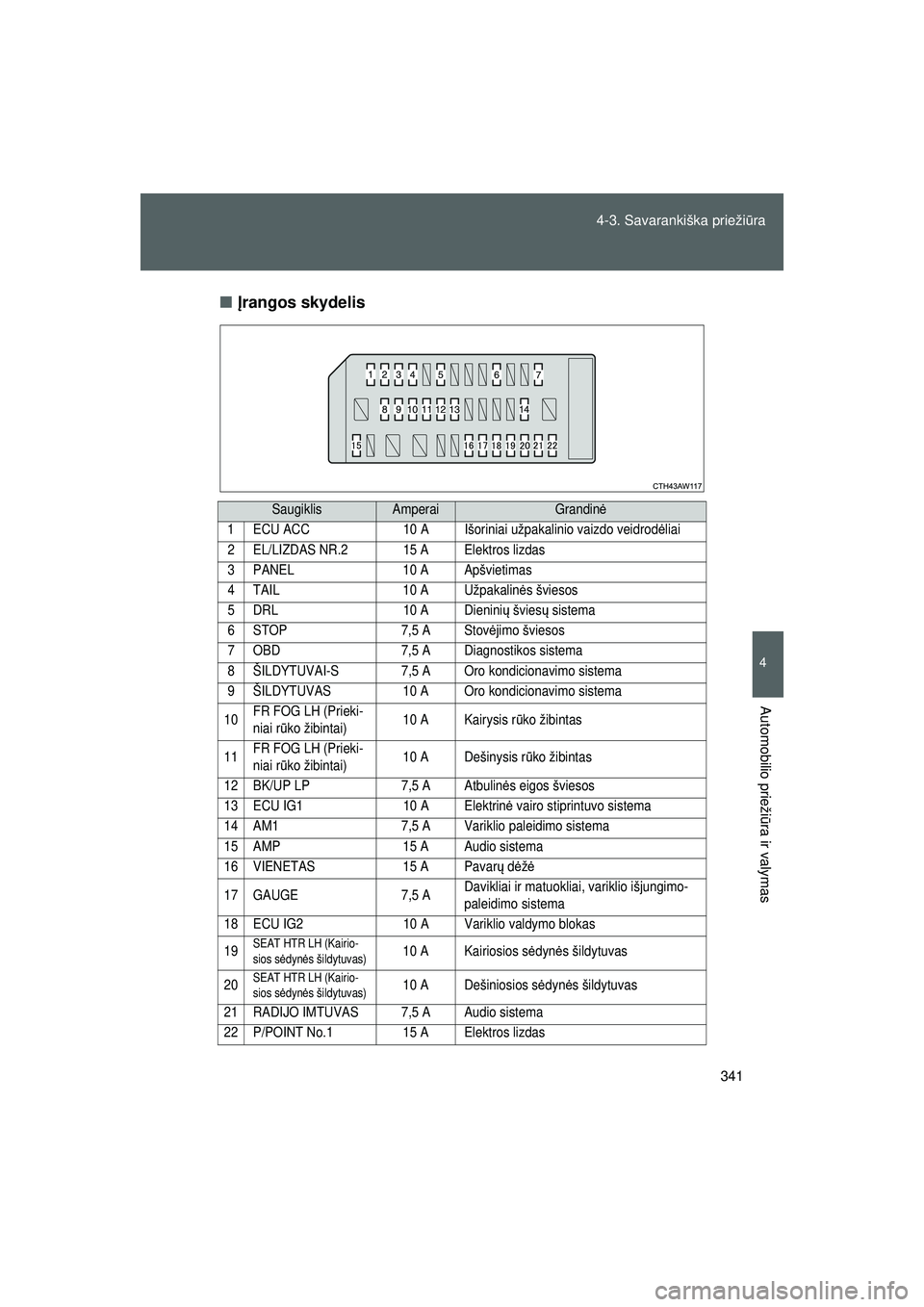

Įrangos skydelis
SaugiklisAmperaiGrandin ė
1 ECU ACC 10 A Išoriniai užpakalinio vaizdo veidrod ėliai
2 EL/LIZDAS NR.2 15 A Elektros lizdas
3 PANEL 10 A Apšvietimas
4 TAIL 10 A Užpakalin ės šviesos
5 DRL 10 A Dienini ų švies ų sistema
6 STOP 7,5 A Stov ėjimo šviesos
7 OBD 7,5 A Diagnostikos sistema
8 ŠILDYTUVAI-S 7,5 A Oro kondicionavimo sistema
9 ŠILDYTUVAS 10 A Oro kondicionavimo sistema
10 FR FOG LH (Prieki-
niai r
ūko žibintai) 10 A Kairysis r
ūko žibintas
11 FR FOG LH (Prieki-
niai r
ūko žibintai) 10 A Dešinysis r
ūko žibintas
12 BK/UP LP 7,5 A Atbulin ės eigos šviesos
13 ECU IG1 10 A Elektrin ė vairo stiprintuvo sistema
14 AM1 7,5 A Variklio paleidimo sistema
15 AMP 15 A Audio sistema
16 VIENETAS 15 A Pavar ų d ėžė
17 GAUGE 7,5 A Davikliai ir matuokliai,
variklio išjungimo-
paleidimo sistema
18 ECU IG2 10 A Variklio valdymo blokas
19
SEAT HTR LH (Kairio-
sios s ėdyn ės šildytuvas)10 A Kairiosios s ėdyn ės šildytuvas
20
SEAT HTR LH (Kairio-
sios s ėdyn ės šildytuvas)10 A Dešiniosios s ėdyn ės šildytuvas
21 RADIJO IMTUVAS 7,5 A Audio sistema
22 P/POINT No.1 15 A Elektros lizdas
86_EE_18044LT.book Page 341 Sunday, September 21, 2014 5:57 PM

342
4-3. Savarankiška prieži
ūra
FT86_EE

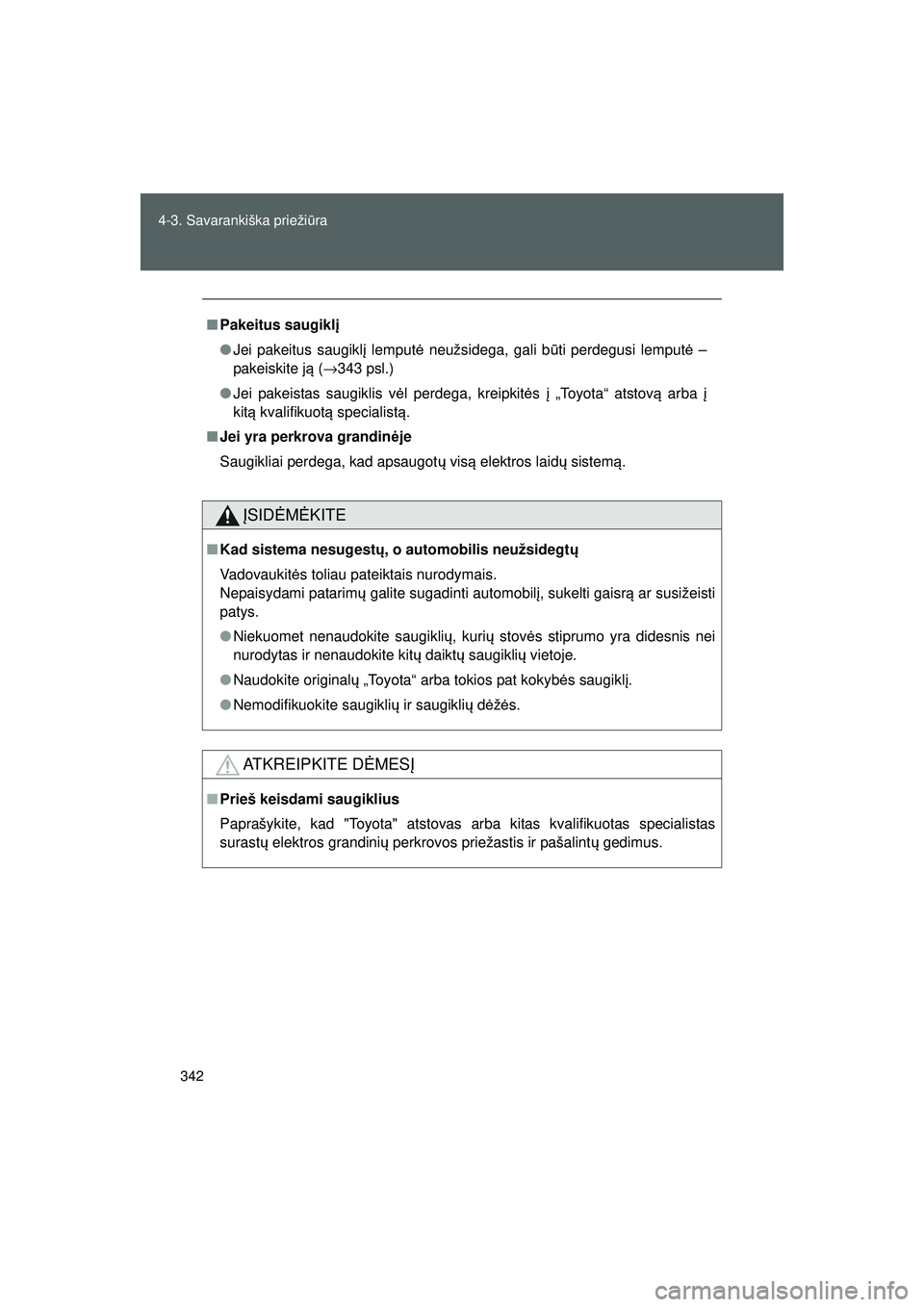

■ Pakeitus saugikl į
● Jei pakeitus saugikl į lemput ė neužsidega, gali b ūti perdegusi lemput ė –
pakeiskite j ą ( → 343 psl.)
● Jei pakeistas saugiklis v ėl perdega, kreipkit ės į „Toyota“ atstov ą arba į
kit ą kvalifikuot ą specialist ą.
■ Jei yra perkrova grandin ėje
Saugikliai perdega, kad apsaugot ų vis ą elektros laid ų sistem ą.
ĮSID ĖM ĖKITE
■ Kad sistema nesugest ų, o automobilis neužsidegt ų
Vadovaukit ės toliau pateiktais nurodymais.
Nepaisydami patarim ų galite sugadinti automobil į, sukelti gaisr ą ar susižeisti
patys.
● Niekuomet nenaudokite saugikli ų, kuri ų stov ės stiprumo yra didesnis nei
nurodytas ir nenaudokite kit ų daikt ų saugikli ų vietoje.
● Naudokite original ų „Toyota“ arba tokios pat kokyb ės saugikl į.
● Nemodifikuokite saugikli ų ir saugikli ų d ėžė s.
ATKREIPKITE D ĖMES Į
■Prieš keisdami saugiklius
Paprašykite, kad "Toyota" atstovas arba kitas kvalifikuotas specialistas
surast ų elektros grandini ų perkrovos priežastis ir pašalint ų gedimus.
86_EE_18044LT.book Page 342 Sunday, September 21, 2014 5:57 PM

343
4-3. Savarankiška priežiūra
4
Automobilio prieži ūra ir valymas
FT86_EE

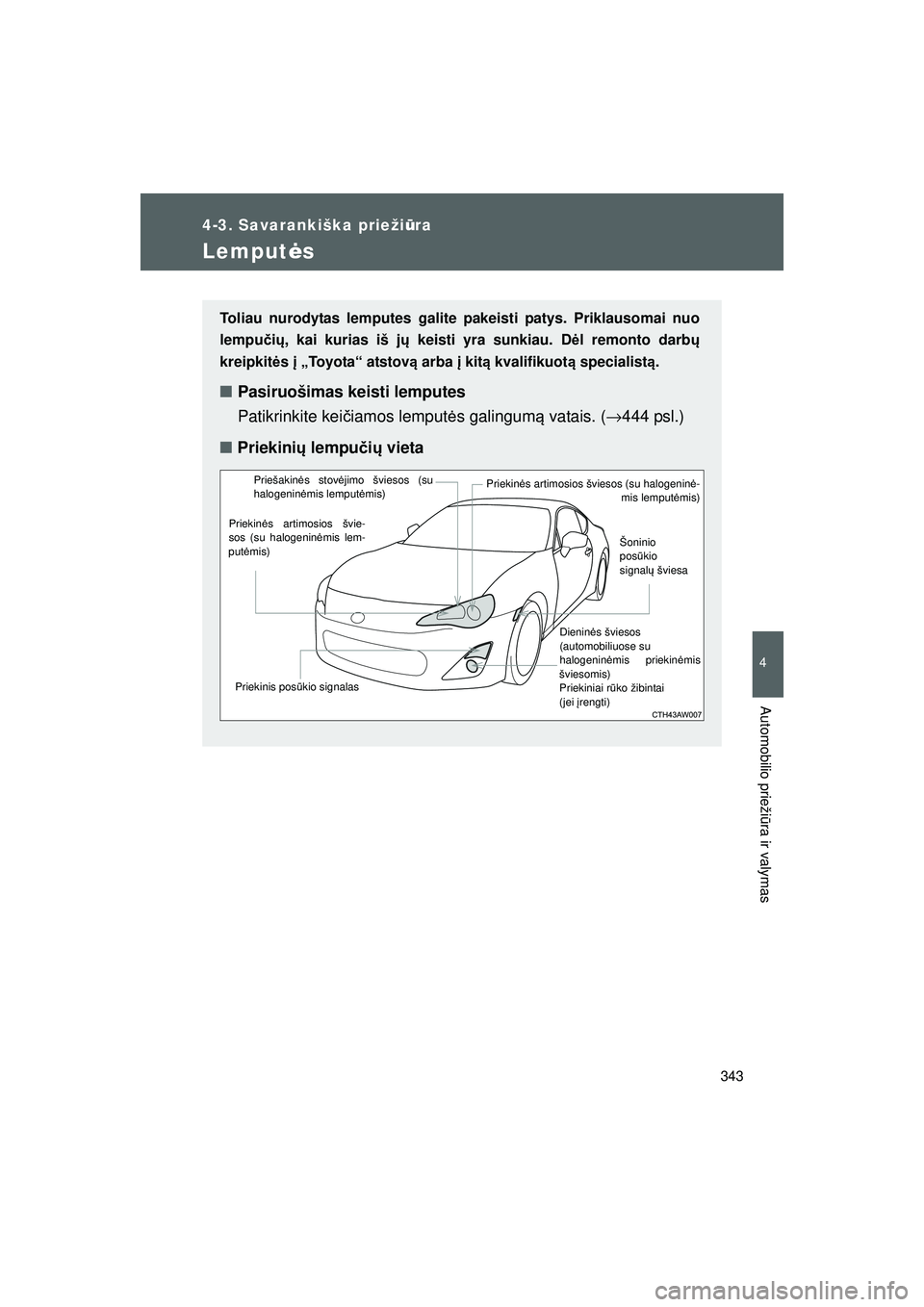

Lemput ės
Toliau nurodytas lemputes galite pakeisti patys. Priklausomai nuo
lempu čių , kai kurias iš j ų keisti yra sunkiau. D ėl remonto darb ų
kreipkit ės į „Toyota“ atstov ą arba į kit ą kvalifikuot ą specialist ą.
■ Pasiruošimas keisti lemputes
Patikrinkite kei čiamos lemput ės galingum ą vatais. ( →444 psl.)
■ Priekini ų lempu čių vieta
Priekin ės artimosios švie-
sos (su halogenin ėmis lem-
put ėmis)
Priekin ės artimosios šviesos (su halogenin ė-
mis lemput ėmis)
Šoninio
pos ūkio
signal ų šviesa
Priekinis pos ūkio signalasPriešakin ės stov ėjimo šviesos (su
halogenin ėmis lemput ėmis)
Dienin ės šviesos
(automobiliuose su
halogenin ėmis priekin ėmis
šviesomis)
Priekiniai r ūko žibintai
(jei įrengti)
86_EE_18044LT.book Page 343 Sunday, September 21, 2014 5:57 PM

344
4-3. Savarankiška prieži
ūra
FT86_EE

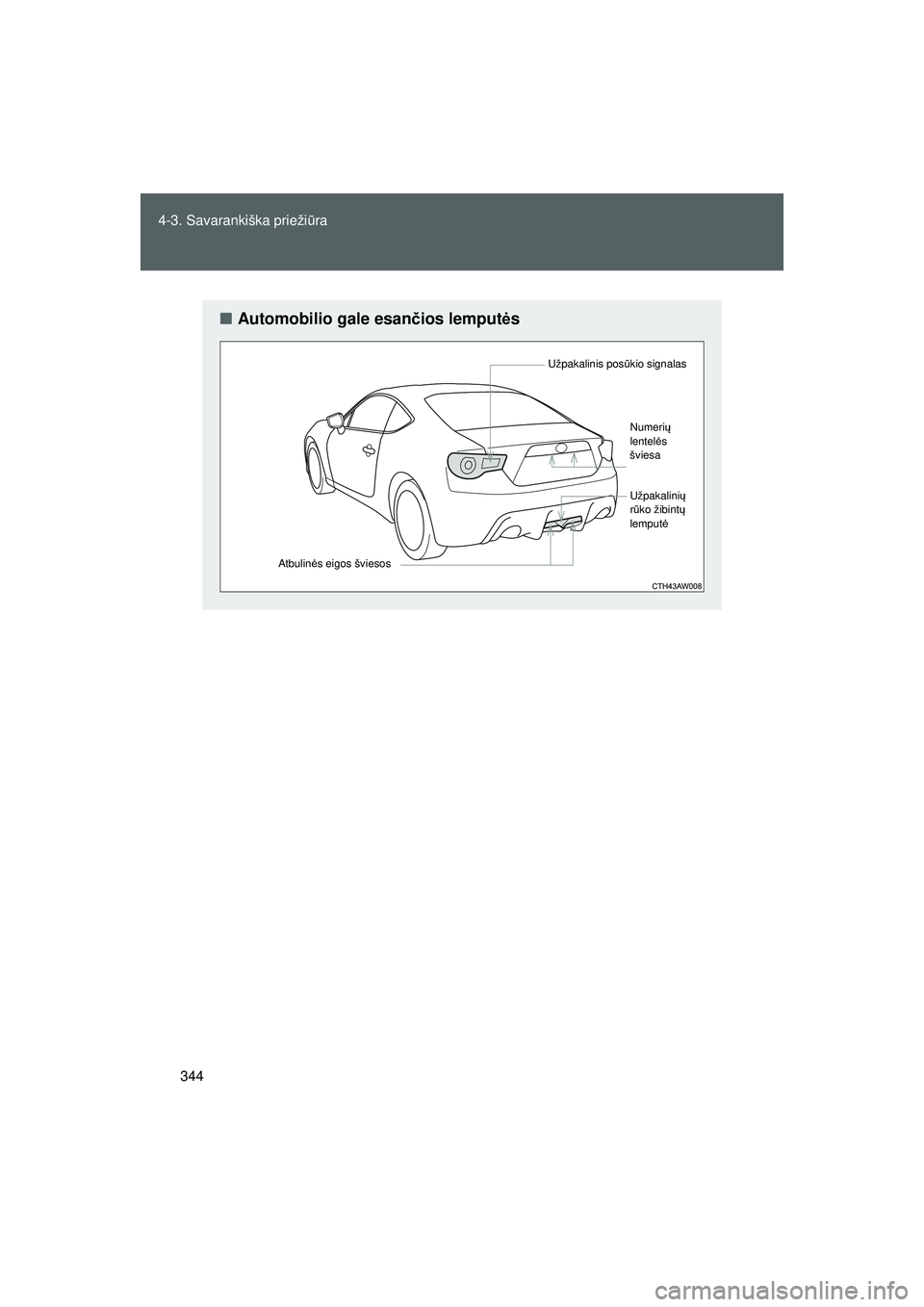

■ Automobilio gale esan čios lemput ės
Užpakalinis pos ūkio signalas
Atbulin ės eigos šviesos Numeri
ų
lentel ės
šviesa
Užpakalini ų
r ū ko žibint ų
lemput ė
86_EE_18044LT.book Page 344 Sunday, September 21, 2014 5:57 PM

345
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
FT86_EE

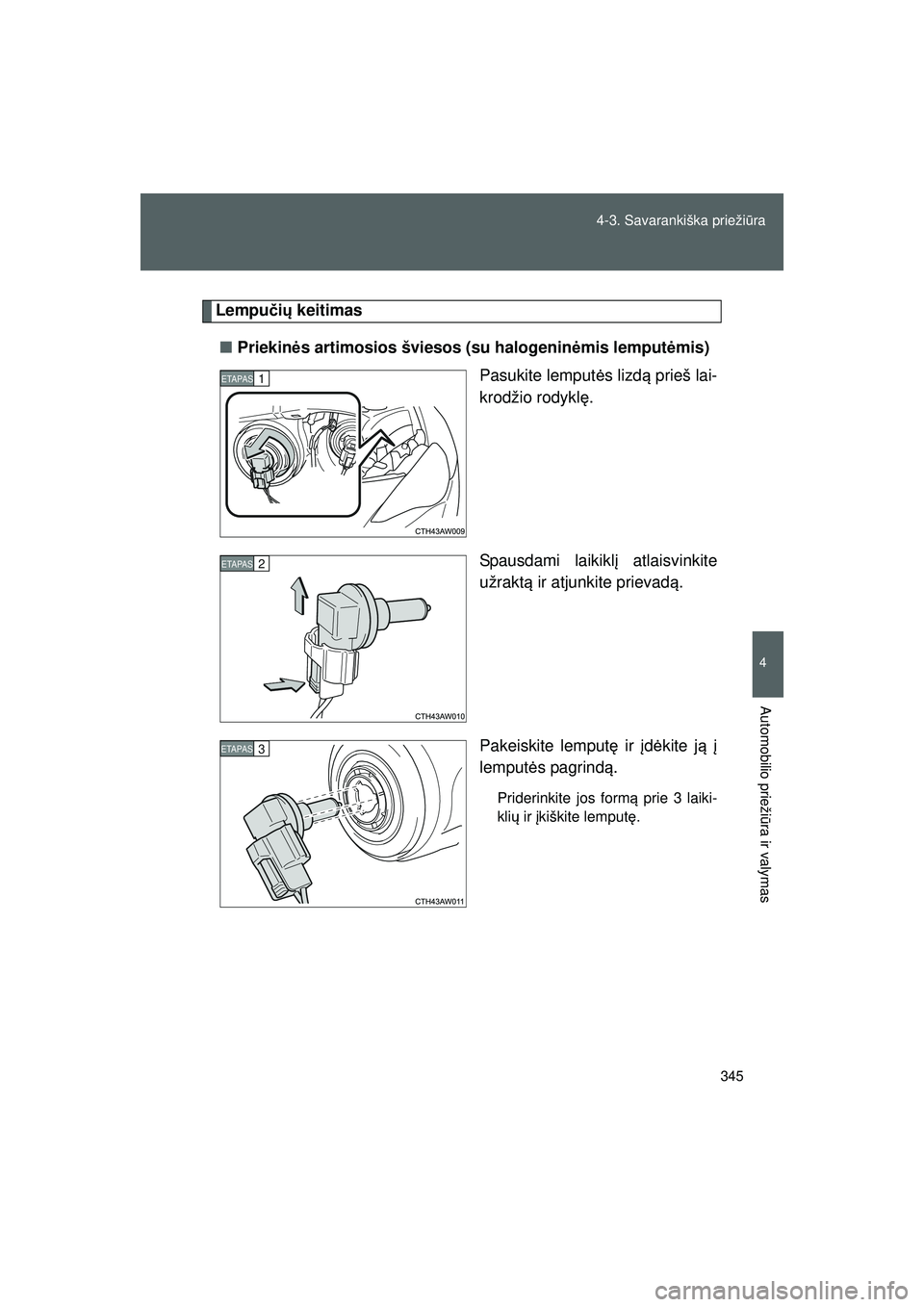

Lempu čių keitimas
■ Priekin ės artimosios šviesos (su halogenin ėmis lemput ėmis)
Pasukite lemput ės lizd ą prieš lai-
krodžio rodykl ę.
Spausdami laikikl į atlaisvinkite
užrakt ą ir atjunkite prievad ą.
Pakeiskite lemput ę ir įd ėkite j ą į
lemput ės pagrind ą.
Priderinkite jos form ą prie 3 laiki-
kli ų ir įkiškite lemput ę.
ETAPAS1
ETAPAS2
ETAPAS3
86_EE_18044LT.book Page 345 Sunday, September 21, 2014 5:57 PM

346
4-3. Savarankiška prieži
ūra

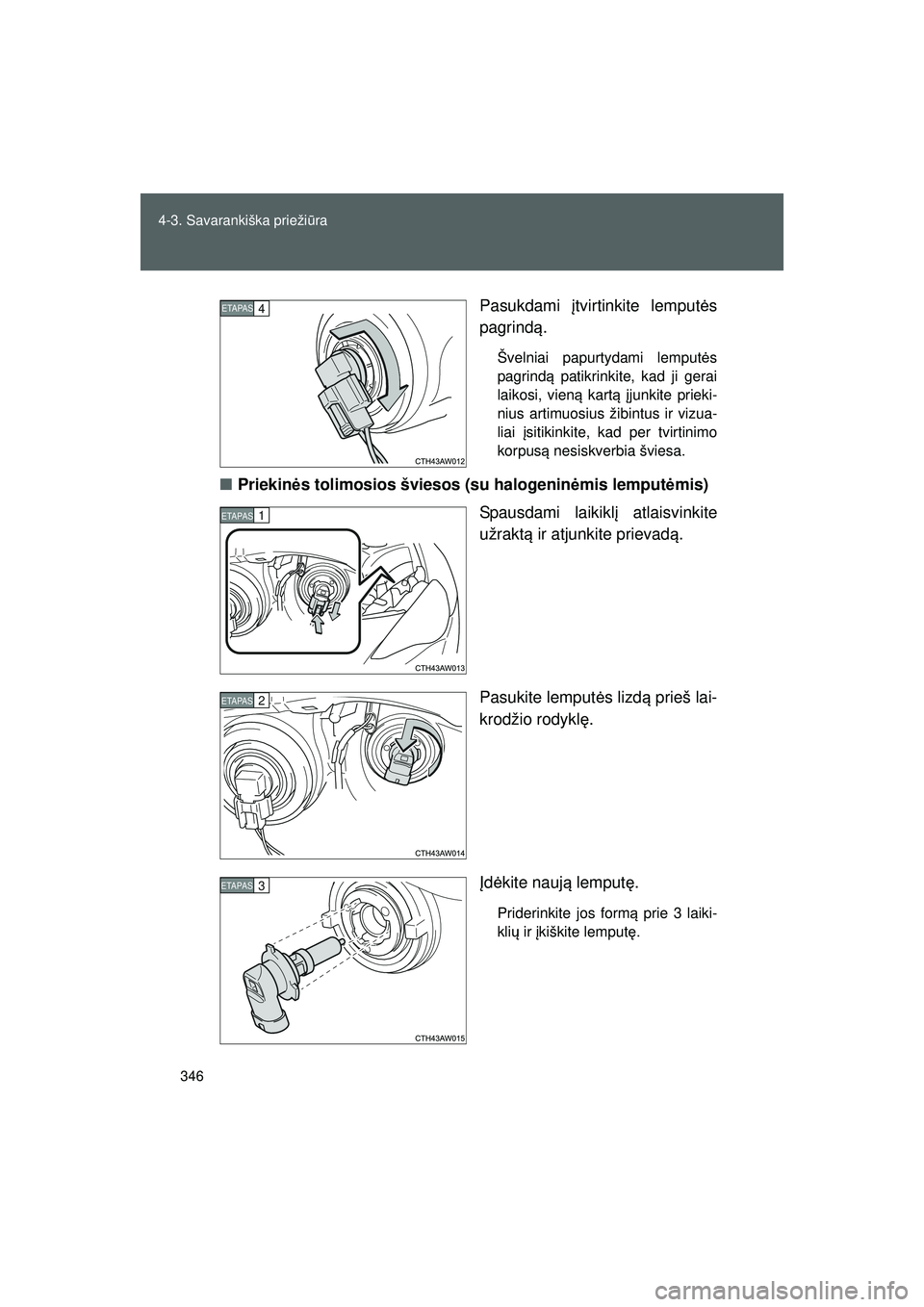

FT86_EE Pasukdami
įtvirtinkite lemput ės
pagrind ą.
Švelniai papurtydami lemput ės
pagrind ą patikrinkite, kad ji gerai
laikosi, vien ą kart ą įjunkite prieki-
nius artimuosius žibintus ir vizua-
liai įsitikinkite, kad per tvirtinimo
korpus ą nesiskverbia šviesa.
■ Priekin ės tolimosios šviesos (su halogenin ėmis lemput ėmis)
Spausdami laikikl į atlaisvinkite
užrakt ą ir atjunkite prievad ą.
Pasukite lemput ės lizd ą prieš lai-
krodžio rodykl ę.
Į d ėkite nauj ą lemput ę.
Priderinkite jos form ą prie 3 laiki-
kli ų ir įkiškite lemput ę.
ETAPAS4
ETAPAS1
ETAPAS2
ETAPAS3
86_EE_18044LT.book Page 346 Sunday, September 21, 2014 5:57 PM

347
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
FT86_EE Pasukdami
įtvirtinkite lemput ę.
Prijunkite prievad ą.
Švelniai papurtydami lemput ės
pagrind ą patikrinkite, kad ji gerai
laikosi, vien ą kart ą įjunkite prieki-
nius žibintus ir vizualiai įsitikinkite,
kad per tvirtinimo korpus ą nesi-
skverbia šviesa.
■ Priešakin ės stov ėjimo šviesos (su halogenin ėmis lemput ė-
mis)
Pasukite lemputės lizd ą prieš lai-
krodžio rodykl ę.
Išimkite lemput ę.
Prijunkite atlikdami veiksm us atvirkštine tvarka.
ETAPAS4
ETAPAS1
ETAPAS2
ETAPAS3
86_EE_18044LT.book Page 347 Sunday, September 21, 2014 5:57 PM

348
4-3. Savarankiška prieži
ūra
FT86_EE ■

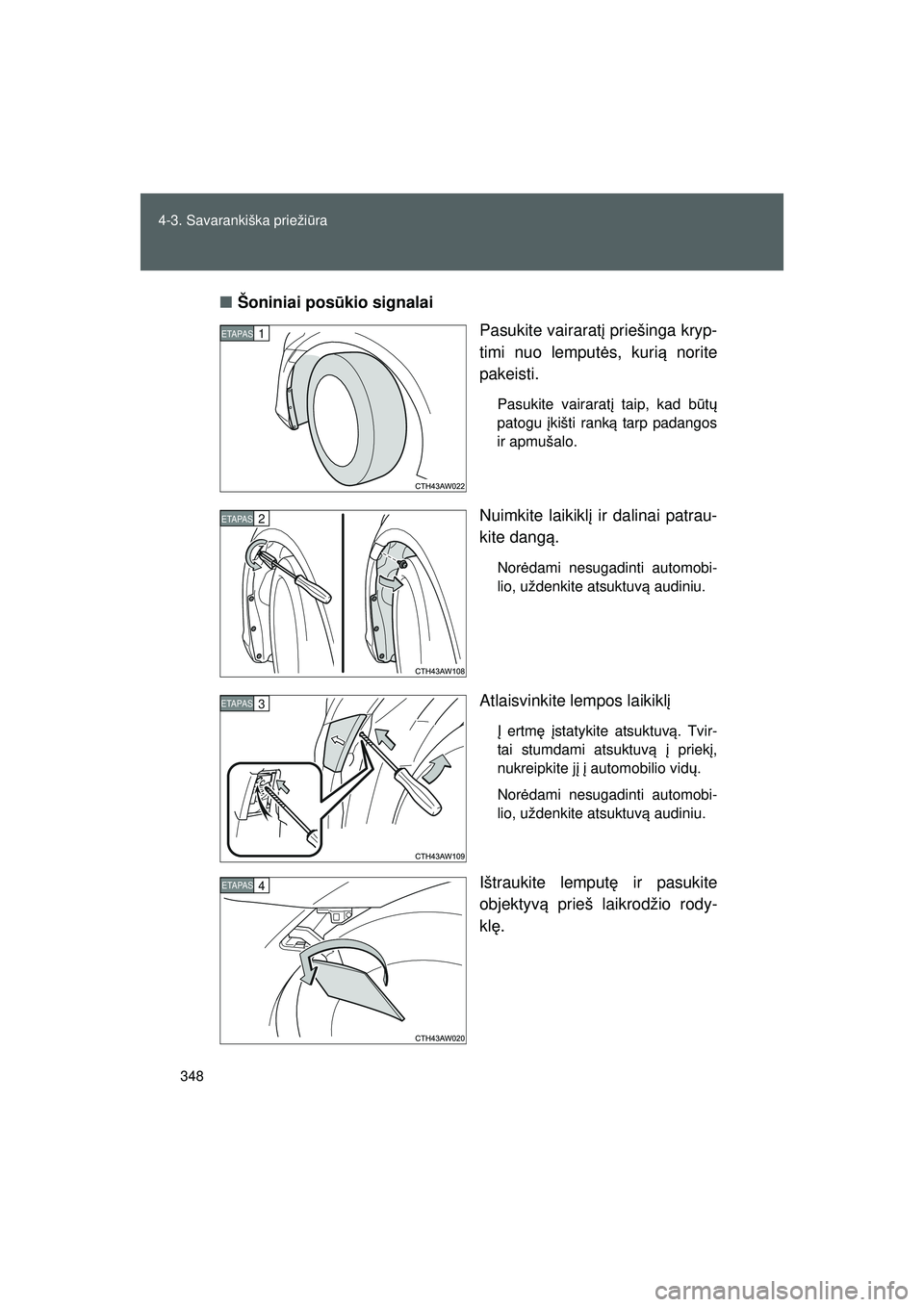

Šoniniai pos ūkio signalai
Pasukite vairaratį priešinga kryp-
timi nuo lemput ės, kuri ą norite
pakeisti.
Pasukite vairarat į taip, kad b ūtų
patogu įkišti rank ą tarp padangos
ir apmušalo.
Nuimkite laikikl į ir dalinai patrau-
kite dang ą.
Nor ėdami nesugadinti automobi-
lio, uždenkite atsuktuv ą audiniu.
Atlaisvinkite le mpos laikiklį
Į ertm ę įstatykite atsuktuv ą. Tvir-
tai stumdami atsuktuv ą į priek į,
nukreipkite j į į automobilio vid ų.
Nor ėdami nesugadinti automobi-
lio, uždenkite atsuktuv ą audiniu.
Ištraukite lemput ę ir pasukite
objektyv ą prieš laikrodžio rody-
kl ę.
ETAPAS1
ETAPAS2
ETAPAS3
ETAPAS4
86_EE_18044LT.book Page 348 Sunday, September 21, 2014 5:57 PM
