331 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás

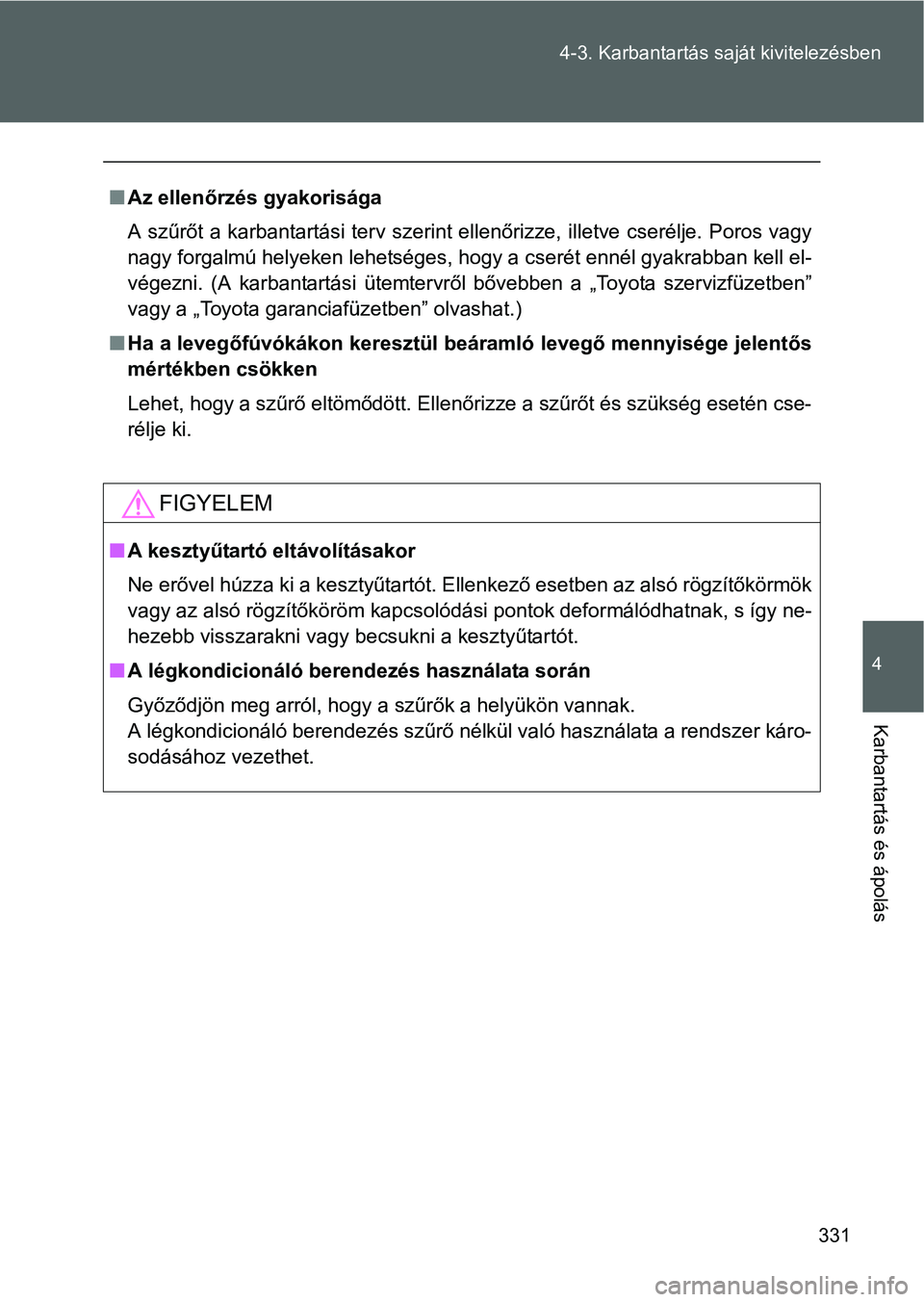

Az ellenőrzés gyakorisága
A szűrőt a karbantartási terv szerint ellenőrizze, illetve cserélje. Poros vagy
nagy forgalmú helyeken lehetséges, hogy a cserét ennél gyakrabban kell el-
végezni. (A karbantartási ütemtervről bővebben a „Toyota szervizfüzetben”
vagy a „Toyota garanciafüzetben” olvashat.)
Ha a levegőfúvókákon keresztül beáramló levegő mennyisége jelentős
mértékben csökken
Lehet, hogy a szűrő eltömődött. Ellenőrizze a szűrőt és szükség esetén cse-
rélje ki.
FIGYELEM
A kesztyűtartó eltávolításakor
Ne erővel húzza ki a kesztyűtartót. Ellenkező esetben az alsó rögzítőkörmök
vagy az alsó rögzítőköröm kapcsolódási pontok deformálódhatnak, s így ne-
hezebb visszarakni vagy becsukni a kesztyűtartót.
A légkondicionáló berendezés használata során
Győződjön meg arról, hogy a szűrők a helyükön vannak.
A légkondicionáló berendezés szűrő nélkül való használata a rendszer káro-
sodásához vezethet.

332
4-3. Karbantartás saját kivitelezésben

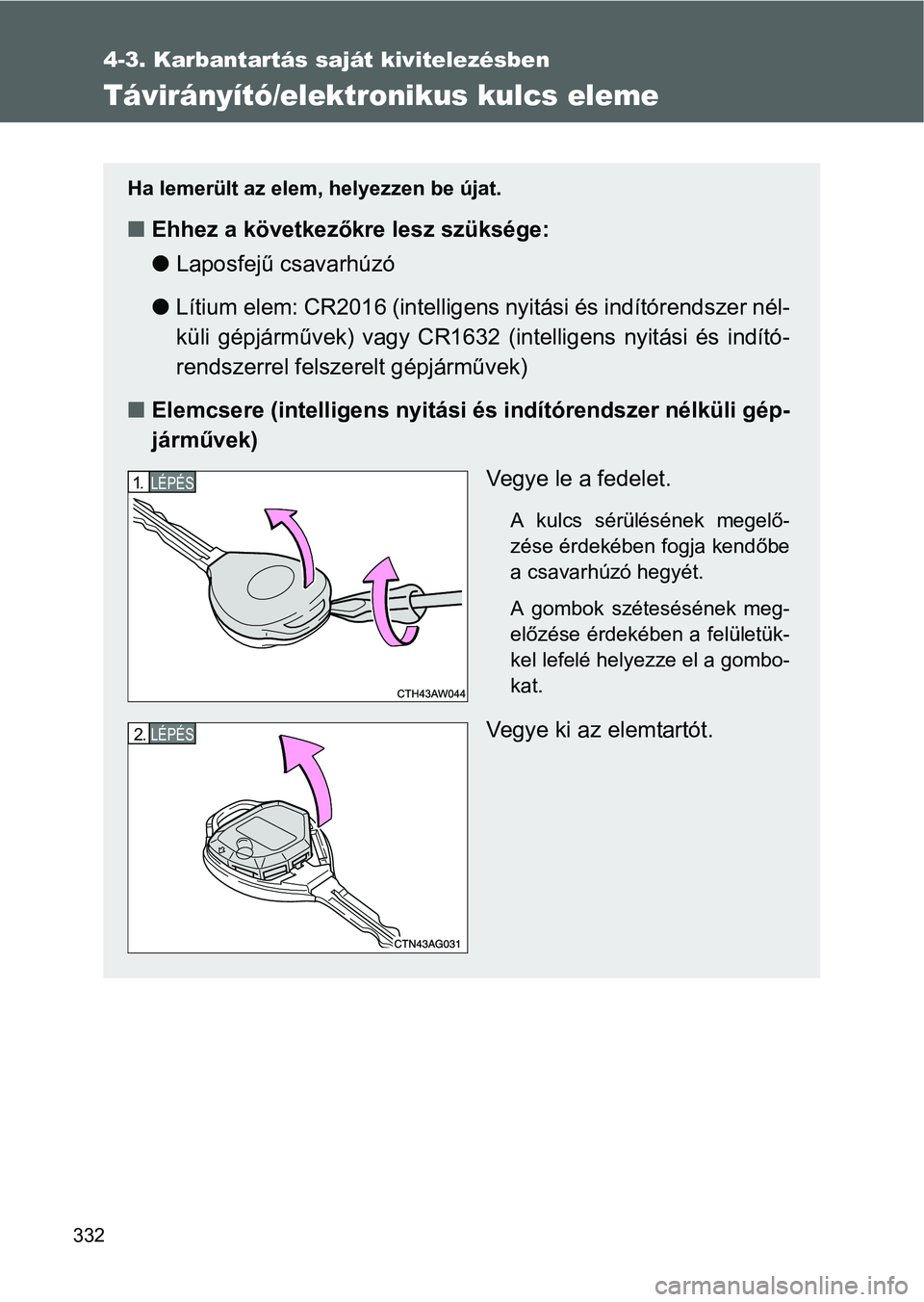

Távirányító/elektronikus kulcs eleme
Ha lemerült az elem, helyezzen be újat.
Ehhez a következőkre lesz szüksége:
Laposfejű csavarhúzó
Lítium elem: CR2016 (intelligens nyitási és indítórendszer nél-
küli gépjárművek) vagy CR1632 (intelligens nyitási és indító-
rendszerrel felszerelt gépjárművek)
Elemcsere (intelligens nyitási és indítórendszer nélküli gép-
járművek)
Vegye le a fedelet.
A kulcs sérülésének megelő-
zése érdekében fogja kendőbe
a csavarhúzó hegyét.
A gombok szétesésének meg-
előzése érdekében a felületük-
kel lefelé helyezze el a gombo-
kat.
Vegye ki az elemtartót.
LÉPÉS1.
LÉPÉS2.

333 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás

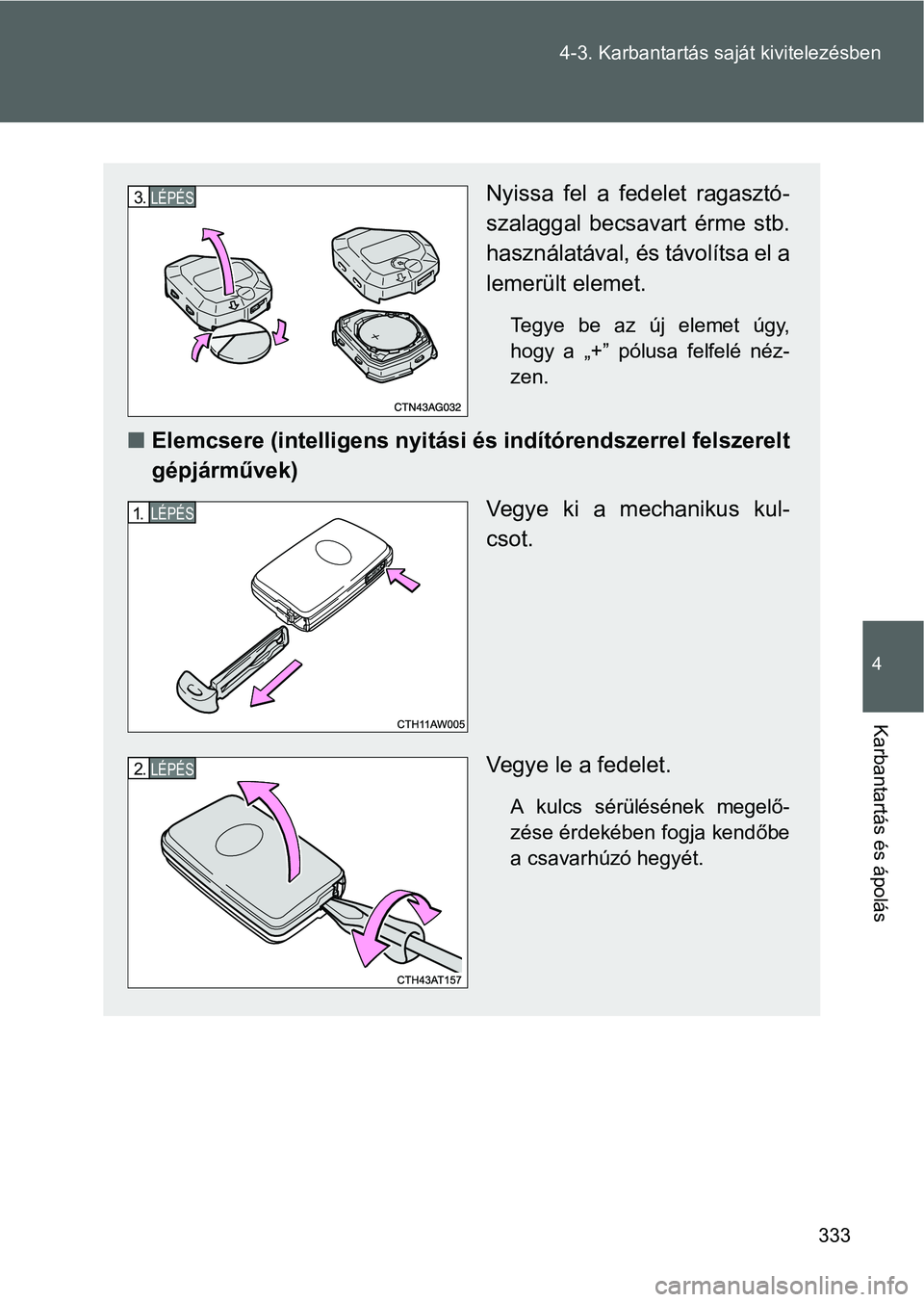

Nyissa fel a fedelet ragasztó-
szalaggal becsavart érme stb.
használatával, és távolítsa el a
lemerült elemet.
Tegye be az új elemet úgy,
hogy a „+” pólusa felfelé néz-
zen.
Elemcsere (intelligens nyitási és indítórendszerrel felszerelt
gépjárművek)
Vegye ki a mechanikus kul-
csot.
Vegye le a fedelet.
A kulcs sérülésének megelő-
zése érdekében fogja kendőbe
a csavarhúzó hegyét.
LÉPÉS3.
LÉPÉS1.
LÉPÉS2.

334 4-3. Karbantartás saját kivitelezésben
Használjon CR2016 (intelligens nyitási és indítórendszer nélküli gépjár-
művek) vagy CR1632 (intelligens nyitási és indítórendszerrel felszerelt
gépjárművek) típusú lítium elemet.
Elemet hivatalos Toyota márkakereskedésben, szervizben vagy más, megfe-
lelő képesítéssel és felszereléssel rendelkező szakembernél, helyi elektro-
mos szakboltban vagy fényképezőgép-szaküzletben vásárolhat.
Csak a gyártó által javasolttal azonos típusú és méretű vagy azzal egyenér-
tékű elemet használjon.
A használt elemek hulladékként történő kezelését a helyi jogszabályoknak
megfelelően végezze.
Ha a kulcs eleme lemerült
A tünetek a következők lehetnek:
Az intelligens nyitási és indítórendszer (felszereltségtől függően) és a távirá-
nyító nem működik megfelelően.
A működési tartomány csökken.
Az elemtartó visszahelyezésekor (intelligens nyitási és indítórendszer
nélküli gépjárművek)

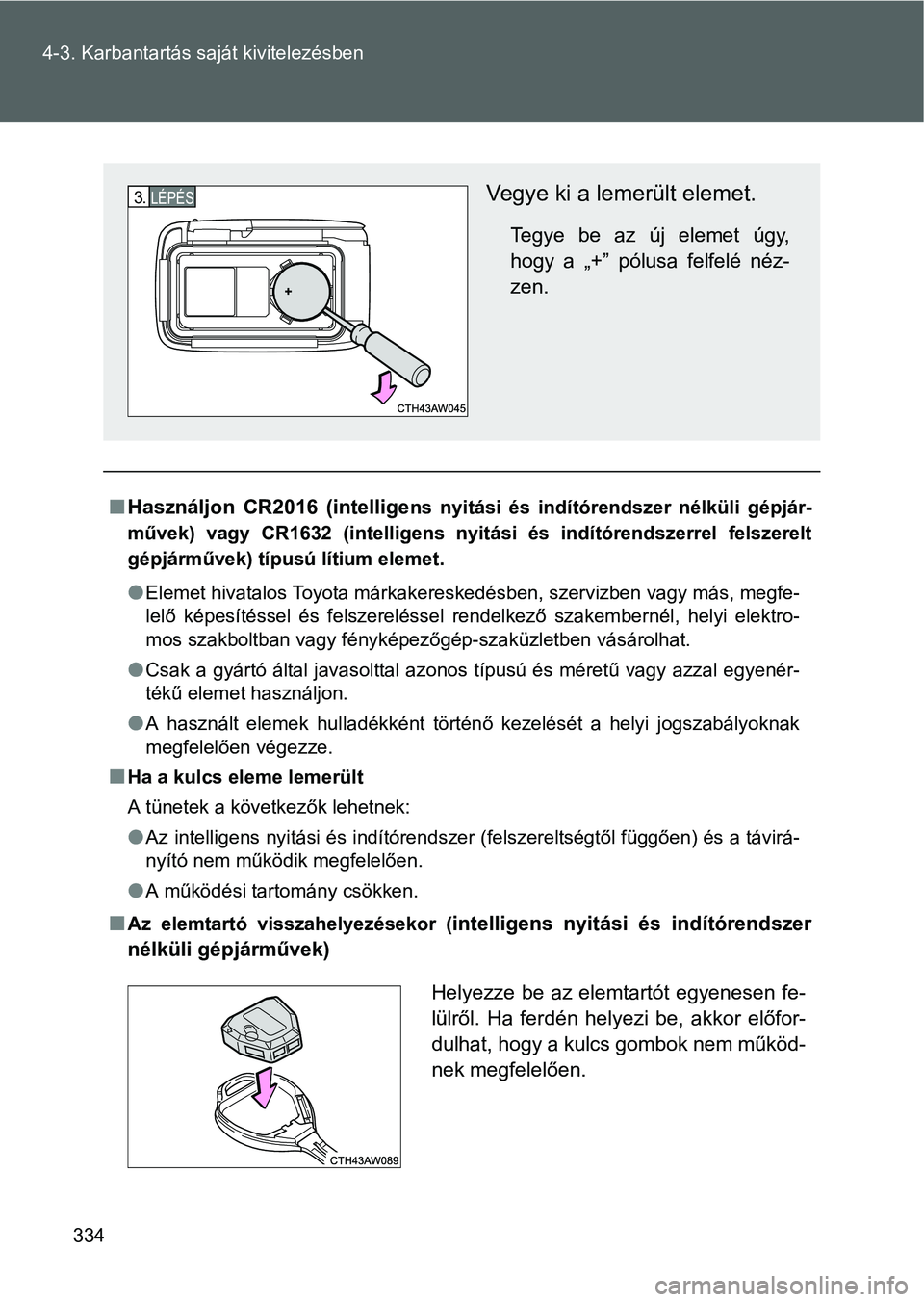

Vegye ki a lemerült elemet.
Tegye be az új elemet úgy,
hogy a „+” pólusa felfelé néz-
zen.
LÉPÉS3.
Helyezze be az elemtartót egyenesen fe-
lülről. Ha ferdén helyezi be, akkor előfor-
dulhat, hogy a kulcs gombok nem működ-
nek megfelelően.

335 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás

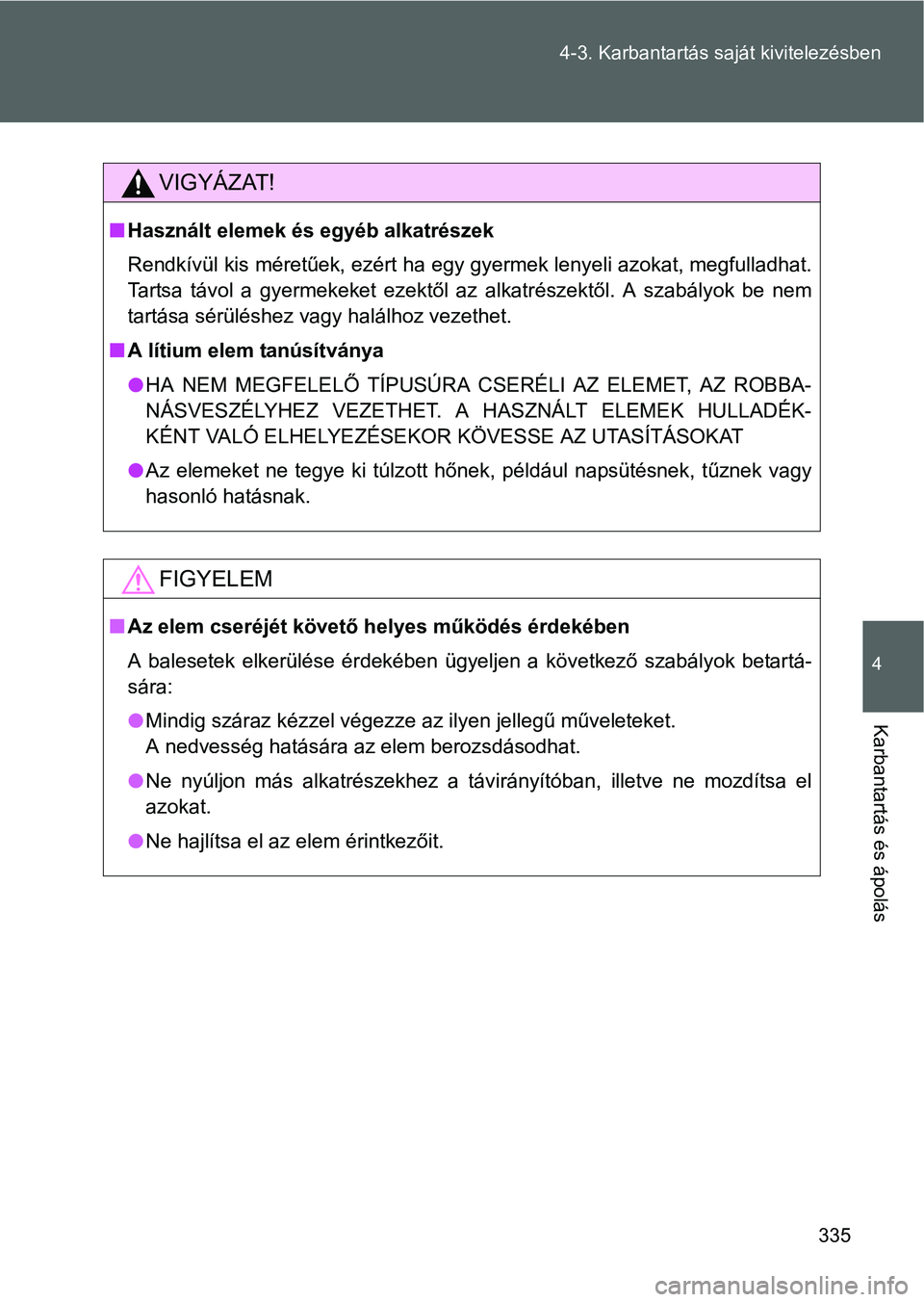

VIGYÁZAT!
Használt elemek és egyéb alkatrészek
Rendkívül kis méretűek, ezért ha egy gyermek lenyeli azokat, megfulladhat.
Tartsa távol a gyermekeket ezektől az alkatrészektől. A szabályok be nem
tartása sérüléshez vagy halálhoz vezethet.
A lítium elem tanúsítványa
HA NEM MEGFELELŐ TÍPUSÚRA CSERÉLI AZ ELEMET, AZ ROBBA-
NÁSVESZÉLYHEZ VEZETHET. A HASZNÁLT ELEMEK HULLADÉK-
KÉNT VALÓ ELHELYEZÉSEKOR KÖVESSE AZ UTASÍTÁSOKAT
Az elemeket ne tegye ki túlzott hőnek, például napsütésnek, tűznek vagy
hasonló hatásnak.
FIGYELEM
Az elem cseréjét követő helyes működés érdekében
A balesetek elkerülése érdekében ügyeljen a következő szabályok betartá-
sára:
Mindig száraz kézzel végezze az ilyen jellegű műveleteket.
A nedvesség hatására az elem berozsdásodhat.
Ne nyúljon más alkatrészekhez a távirányítóban, illetve ne mozdítsa el
azokat.
Ne hajlítsa el az elem érintkezőit.

336
4-3. Karbantartás saját kivitelezésben

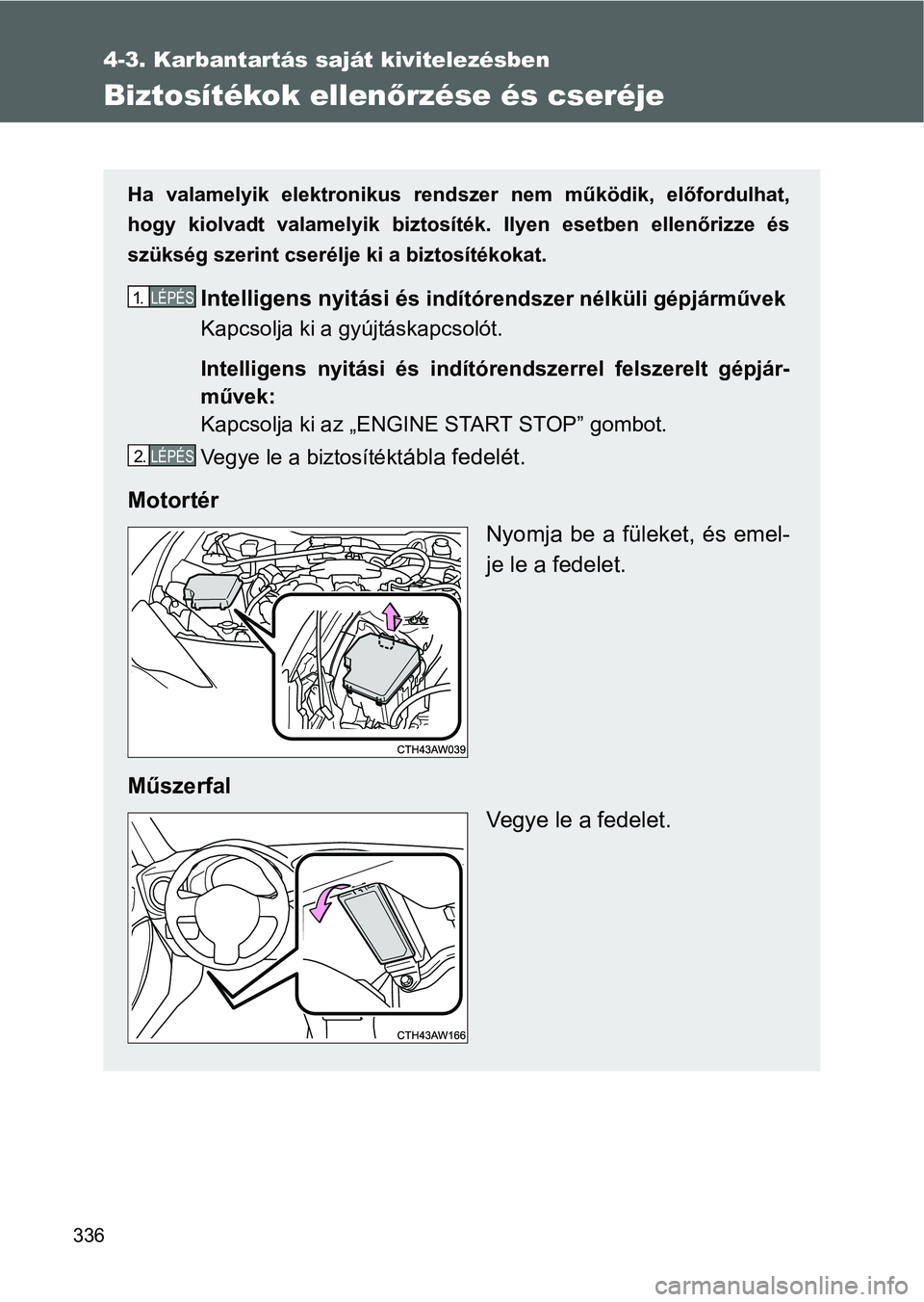

Biztosítékok ellenőrzése és cseréje
Ha valamelyik elektronikus rendszer nem működik, előfordulhat,
hogy kiolvadt valamelyik biztosíték. Ilyen esetben ellenőrizze és
szükség szerint cserélje ki a biztosítékokat.
Intelligens nyitási és indítórendszer nélküli gépjárművek
Kapcsolja ki a gyújtáskapcsolót.
Intelligens nyitási és indítórendszerrel felszerelt gépjár-
művek:
Kapcsolja ki az „ENGINE START STOP” gombot.
Vegye le a biztosítékt
ábla fedelét.
Motortér
Nyomja be a füleket, és emel-
je le a fedelet.
Műszerfal
Vegye le a fedelet.
LÉPÉS1.
LÉPÉS2.

337 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás

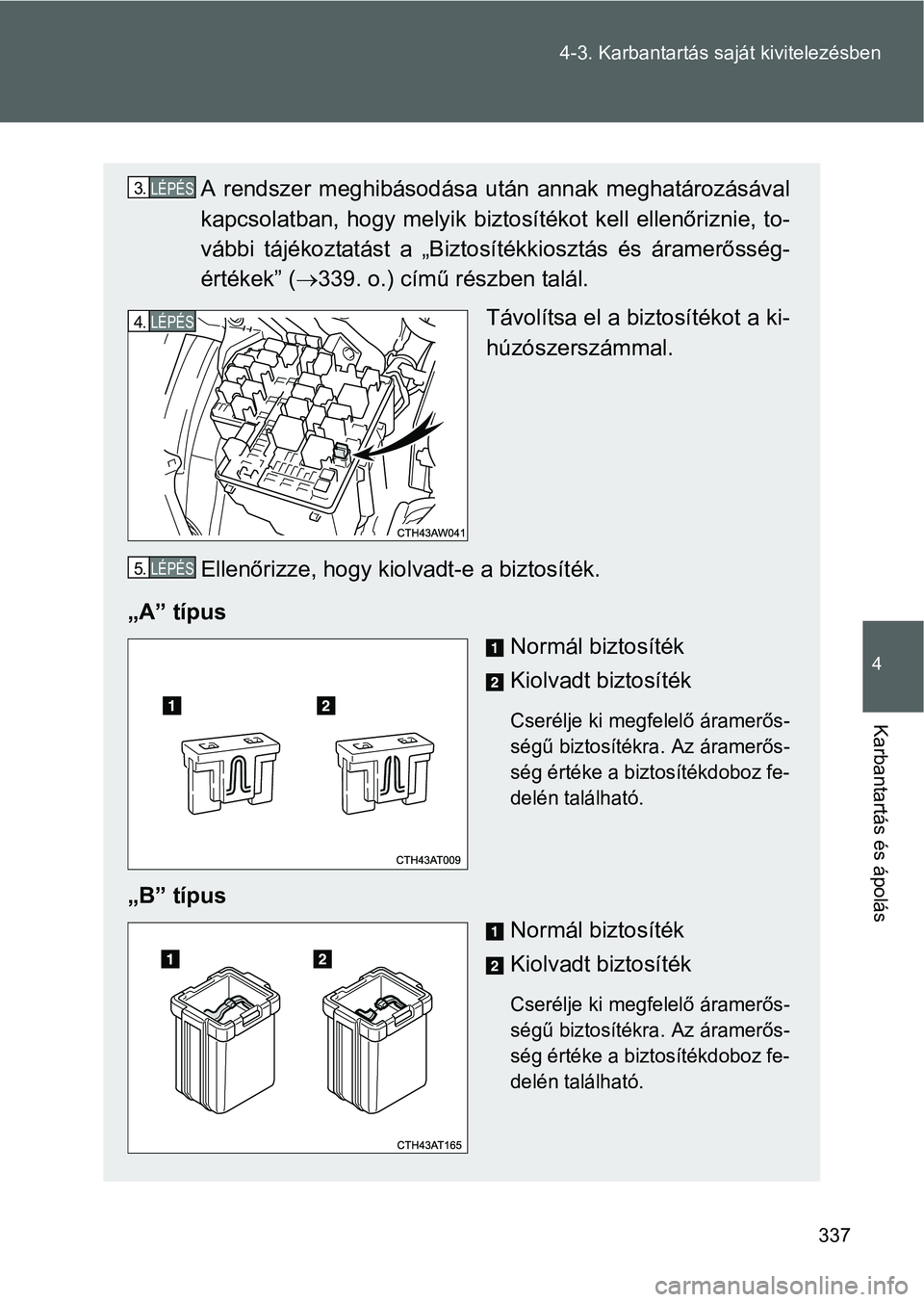

A rendszer meghibásodása után annak meghatározásával
kapcsolatban, hogy melyik biztosítékot kell ellenőriznie, to-
vábbi tájékoztatást a „Biztosítékkiosztás és áramerősség-
értékek” (339. o.) című részben talál.
Távolítsa el a biztosítékot a ki-
húzószerszámmal.
Ellenőrizze, hogy kiolvadt-e a biztosíték.
„A” típus
Normál biztosíték
Kiolvadt biztosíték
Cserélje ki megfelelő áramerős-
ségű biztosítékra. Az áramerős-
ség értéke a biztosítékdoboz fe-
delén található.
„B” típus
Normál biztosíték
Kiolvadt biztosíték
Cserélje ki megfelelő áramerős-
ségű biztosítékra. Az áramerős-
ség értéke a biztosítékdoboz fe-
delén található.
LÉPÉS3.
LÉPÉS4.
LÉPÉS5.

338 4-3. Karbantartás saját kivitelezésben

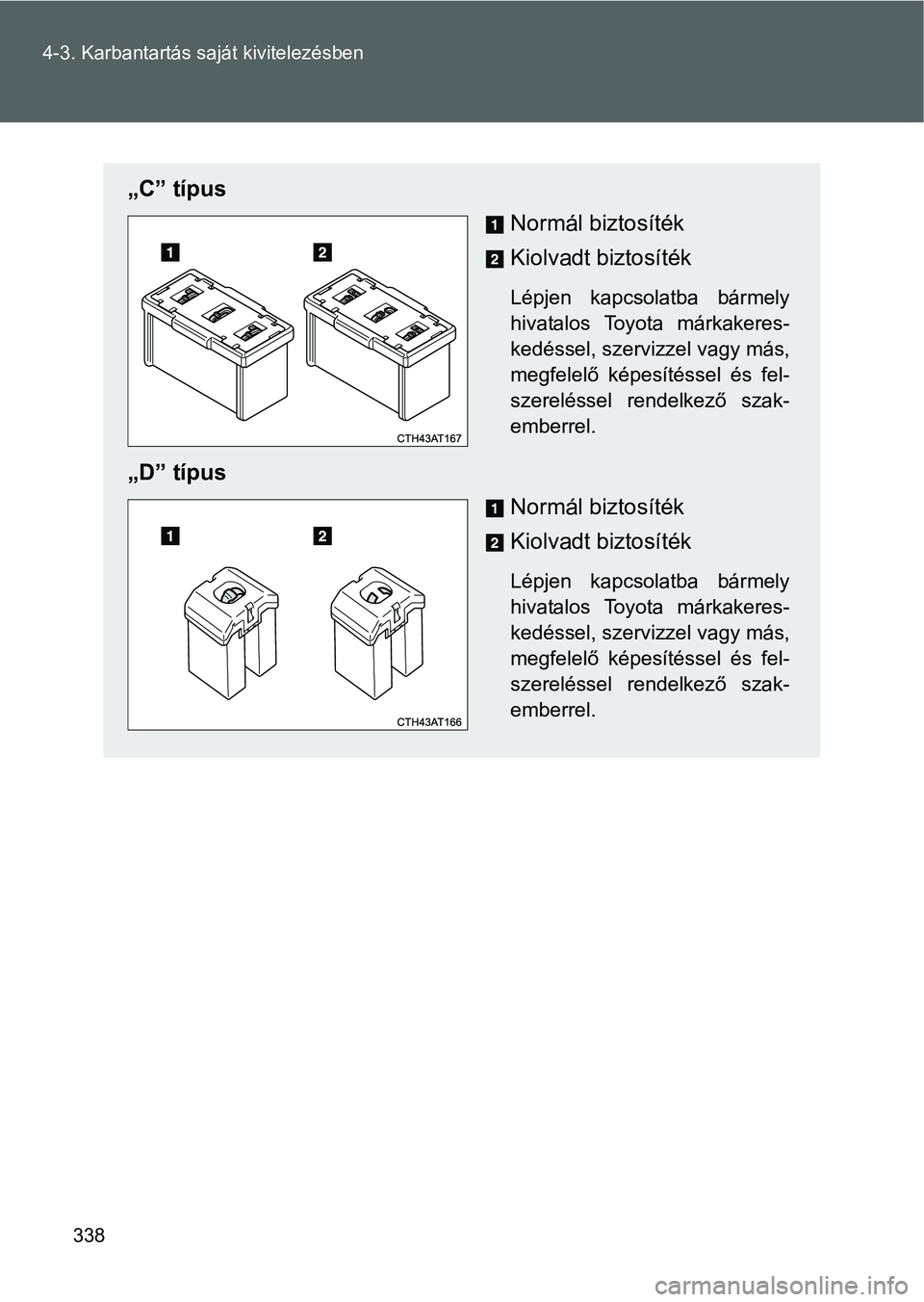

„C” típus
Normál biztosíték
Kiolvadt biztosíték
Lépjen kapcsolatba bármely
hivatalos Toyota márkakeres-
kedéssel, szervizzel vagy más,
megfelelő képesítéssel és fel-
szereléssel rendelkező szak-
emberrel.
„D” típus
Normál biztosíték
Kiolvadt biztosíték
Lépjen kapcsolatba bármely
hivatalos Toyota márkakeres-
kedéssel, szervizzel vagy más,
megfelelő képesítéssel és fel-
szereléssel rendelkező szak-
emberrel.

339 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás

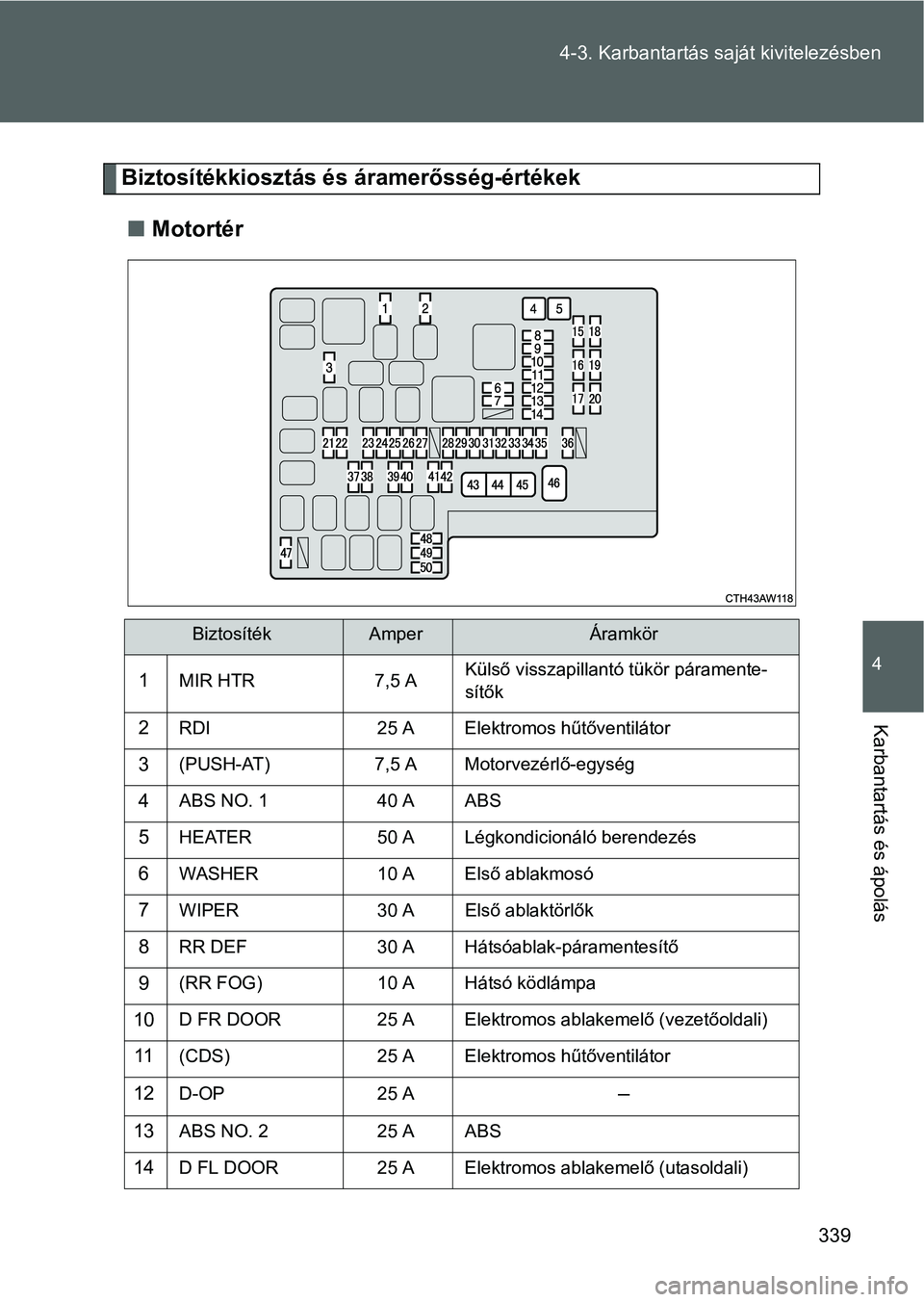

Biztosítékkiosztás és áramerősség-értékek
Motortér
BiztosítékAmperÁramkör
1MIR HTR 7,5 AKülső visszapillantó tükör páramente-
sítők
2RDI 25 A Elektromos hűtőventilátor
3(PUSH-AT) 7,5 A Motorvezérlő-egység
4ABS NO. 1 40 A ABS
5HEATER 50 A Légkondicionáló berendezés
6WASHER 10 A Első ablakmosó
7WIPER 30 A Első ablaktörlők
8RR DEF 30 A Hátsóablak-páramentesítő
9(RR FOG) 10 A Hátsó ködlámpa
10D FR DOOR 25 A Elektromos ablakemelő (vezetőoldali)
11(CDS) 25 A Elektromos hűtőventilátor
12D-OP 25 A–
13ABS NO. 2 25 A ABS
14D FL DOOR 25 A Elektromos ablakemelő (utasoldali)

340 4-3. Karbantartás saját kivitelezésben

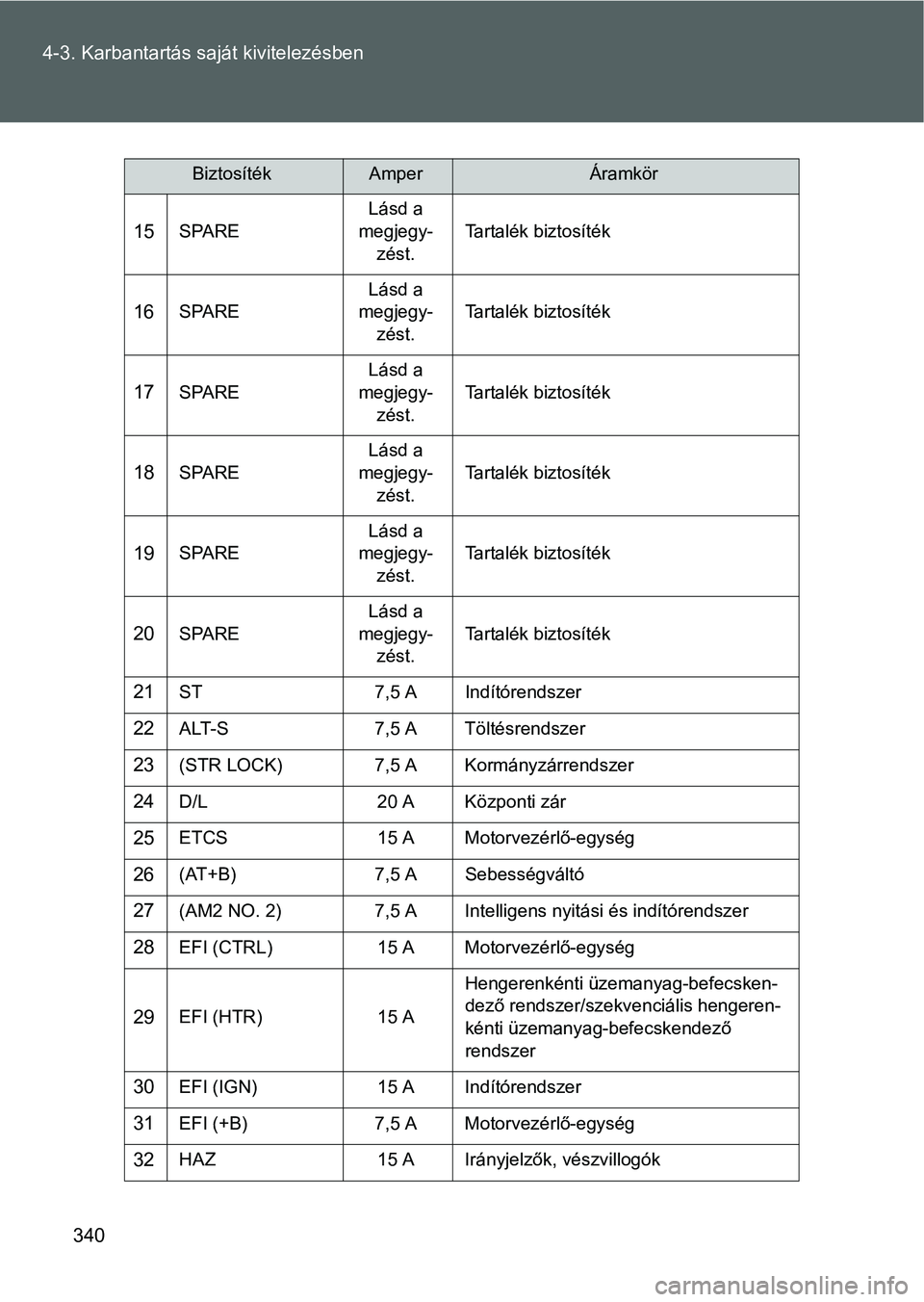

15
SPARELásd a
megjegy-
zést.Tartalék biztosíték
16SPARELásd a
megjegy-
zést.Tartalék biztosíték
17SPARELásd a
megjegy-
zést.Tartalék biztosíték
18SPARELásd a
megjegy-
zést.Tartalék biztosíték
19SPARELásd a
megjegy-
zést.Tartalék biztosíték
20SPARELásd a
megjegy-
zést.Tartalék biztosíték
21ST 7,5 A Indítórendszer
22ALT-S 7,5 A Töltésrendszer
23(STR LOCK) 7,5 A Kormányzárrendszer
24D/L 20 A Központi zár
25ETCS 15 A Motorvezérlő-egység
26(AT+B) 7,5 A Sebességváltó
27(AM2 NO. 2) 7,5 A Intelligens nyitási és indítórendszer
28EFI (CTRL) 15 A Motorvezérlő-egység
29EFI (HTR) 15 AHengerenkénti üzemanyag-befecsken-
dező rendszer/szekvenciális hengeren-
kénti üzemanyag-befecskendező
rendszer
30EFI (IGN) 15 A Indítórendszer
31EFI (+B) 7,5 A Motorvezérlő-egység
32HAZ 15 A Irányjelzők, vészvillogók
BiztosítékAmperÁramkör
