Megjegyzés:

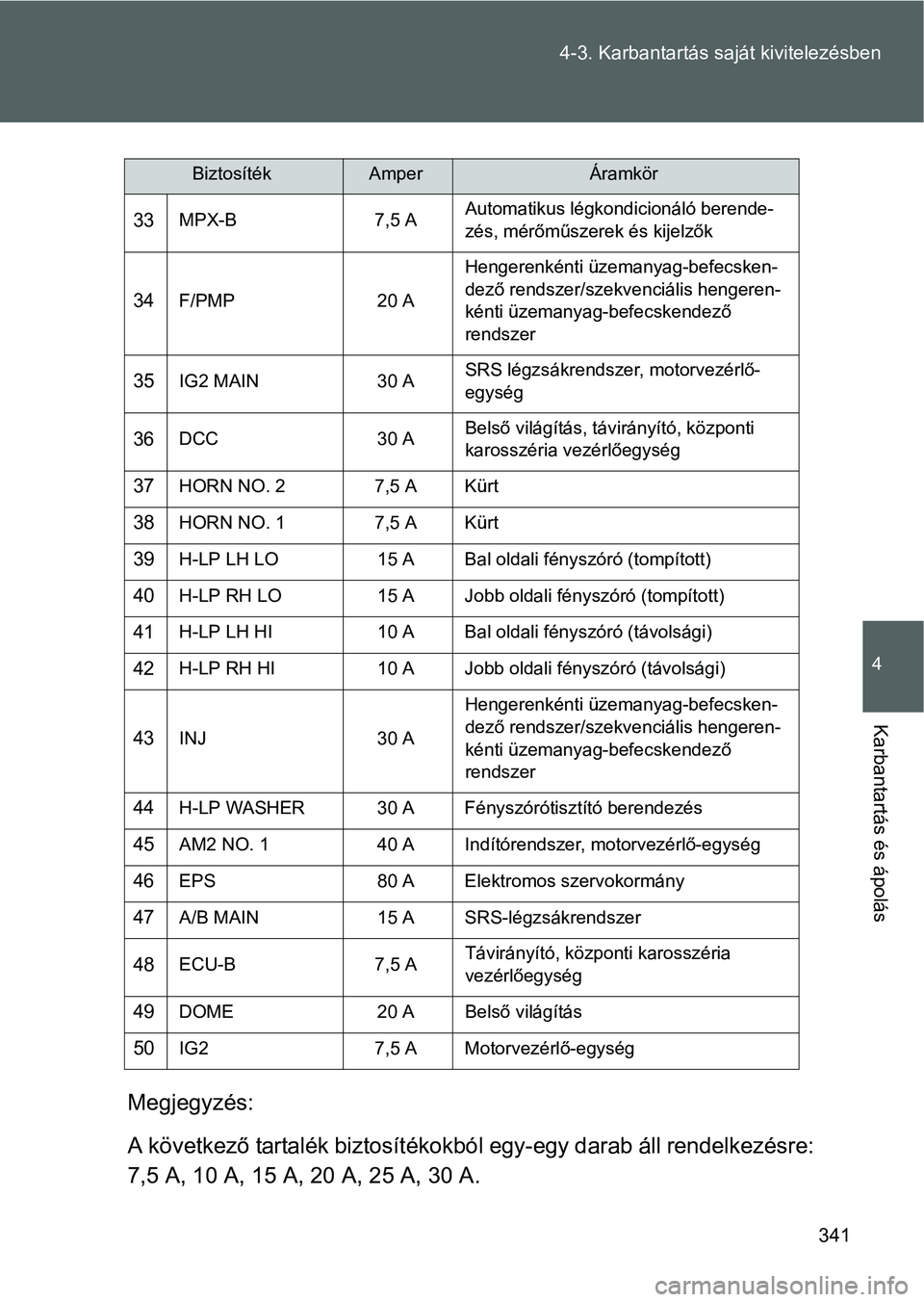

A következő tartalék biztosítékokból egy-egy darab áll rendelkezésre:
7,5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
33MPX-B 7,5 AAutomatikus légkondicionáló berende-
zés, mérőműszerek és kijelzők
34F/PMP 20 AHengerenkénti üzemanyag-befecsken-
dező rendszer/szekvenciális hengeren-
kénti üzemanyag-befecskendező
rendszer
35IG2 MAIN 30 ASRS légzsákrendszer, motorvezérlő-
egység
36DCC 30 ABelső világítás, távirányító, központi
karosszéria vezérlőegység
37HORN NO. 2 7,5 A Kürt
38HORN NO. 1 7,5 A Kürt
39H-LP LH LO 15 A Bal oldali fényszóró (tompított)
40H-LP RH LO 15 A Jobb oldali fényszóró (tompított)
41H-LP LH HI 10 A Bal oldali fényszóró (távolsági)
42H-LP RH HI 10 A Jobb oldali fényszóró (távolsági)
43INJ 30 AHengerenkénti üzemanyag-befecsken-
dező rendszer/szekvenciális hengeren-
kénti üzemanyag-befecskendező
rendszer
44H-LP WASHER 30 A Fényszórótisztító berendezés
45AM2 NO. 1 40 A Indítórendszer, motorvezérlő-egység
46EPS 80 A Elektromos szervokormány
47A/B MAIN 15 A SRS-légzsákrendszer
48ECU-B 7,5 ATávirányító, központi karosszéria
vezérlőegység
49DOME 20 A Belső világítás
50IG2 7,5 A Motorvezérlő-egység
BiztosítékAmperÁramkör

342 4-3. Karbantartás saját kivitelezésben

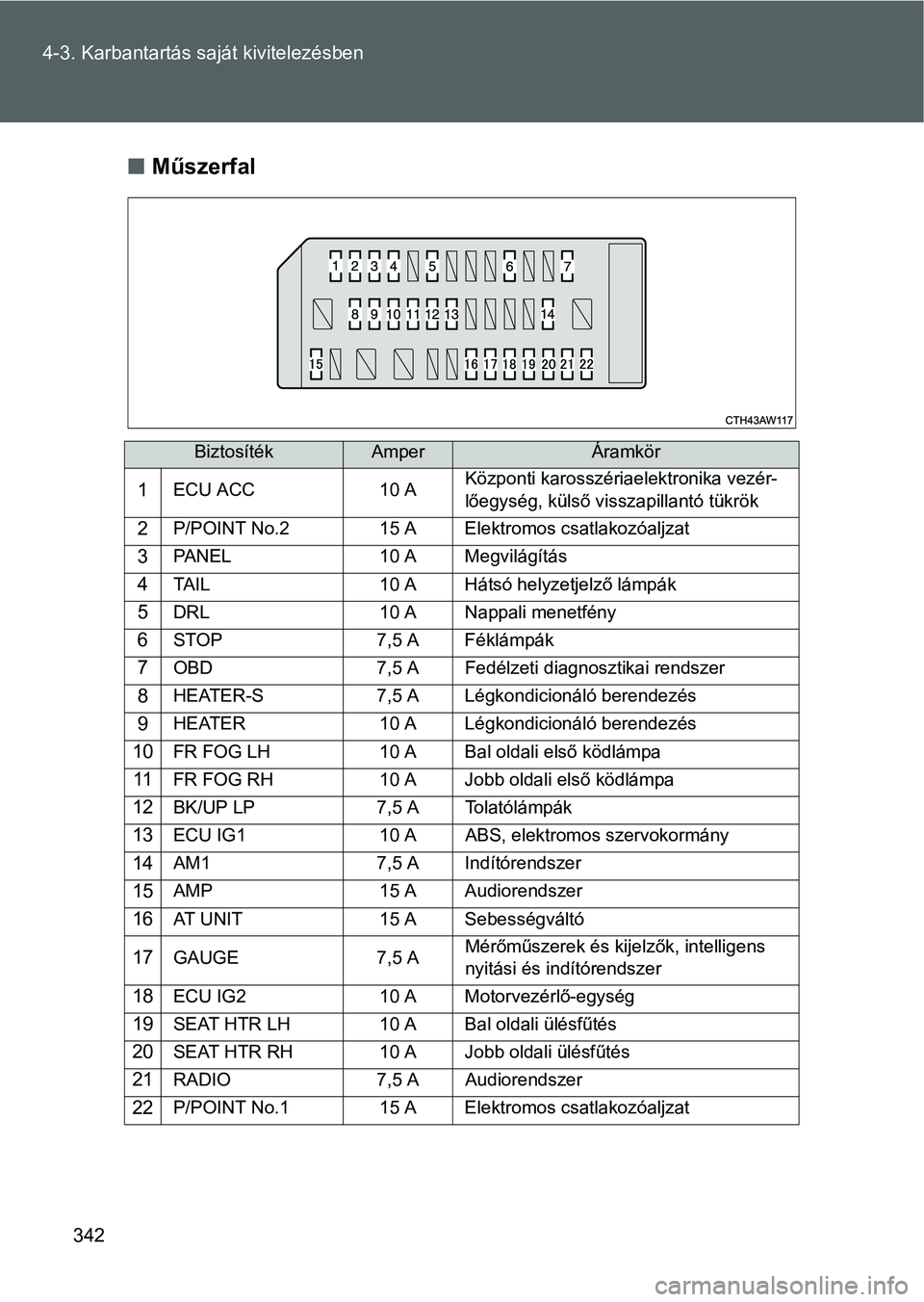

Műszerfal
BiztosítékAmperÁramkör
1ECU ACC 10 AKözponti karosszériaelektronika vezér-
lőegység, külső visszapillantó tükrök
2P/POINT No.2 15 A Elektromos csatlakozóaljzat
3PANEL 10 A Megvilágítás
4TAIL 10 A Hátsó helyzetjelző lámpák
5DRL 10 A Nappali menetfény
6STOP 7,5 A Féklámpák
7OBD 7,5 A Fedélzeti diagnosztikai rendszer
8HEATER-S 7,5 A Légkondicionáló berendezés
9HEATER 10 A Légkondicionáló berendezés
10FR FOG LH 10 A Bal oldali első ködlámpa
11FR FOG RH 10 A Jobb oldali első ködlámpa
12BK/UP LP 7,5 A Tolatólámpák
13ECU IG1 10 A ABS, elektromos szervokormány
14AM1 7,5 A Indítórendszer
15AMP 15 A Audiorendszer
16AT UNIT 15 A Sebességváltó
17GAUGE 7,5 AMérőműszerek és kijelzők, intelligens
nyitási és indítórendszer
18ECU IG2 10 A Motorvezérlő-egység
19SEAT HTR LH 10 A Bal oldali ülésfűtés
20SEAT HTR RH 10 A Jobb oldali ülésfűtés
21RADIO 7,5 A Audiorendszer
22P/POINT No.1 15 A Elektromos csatlakozóaljzat

343 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás

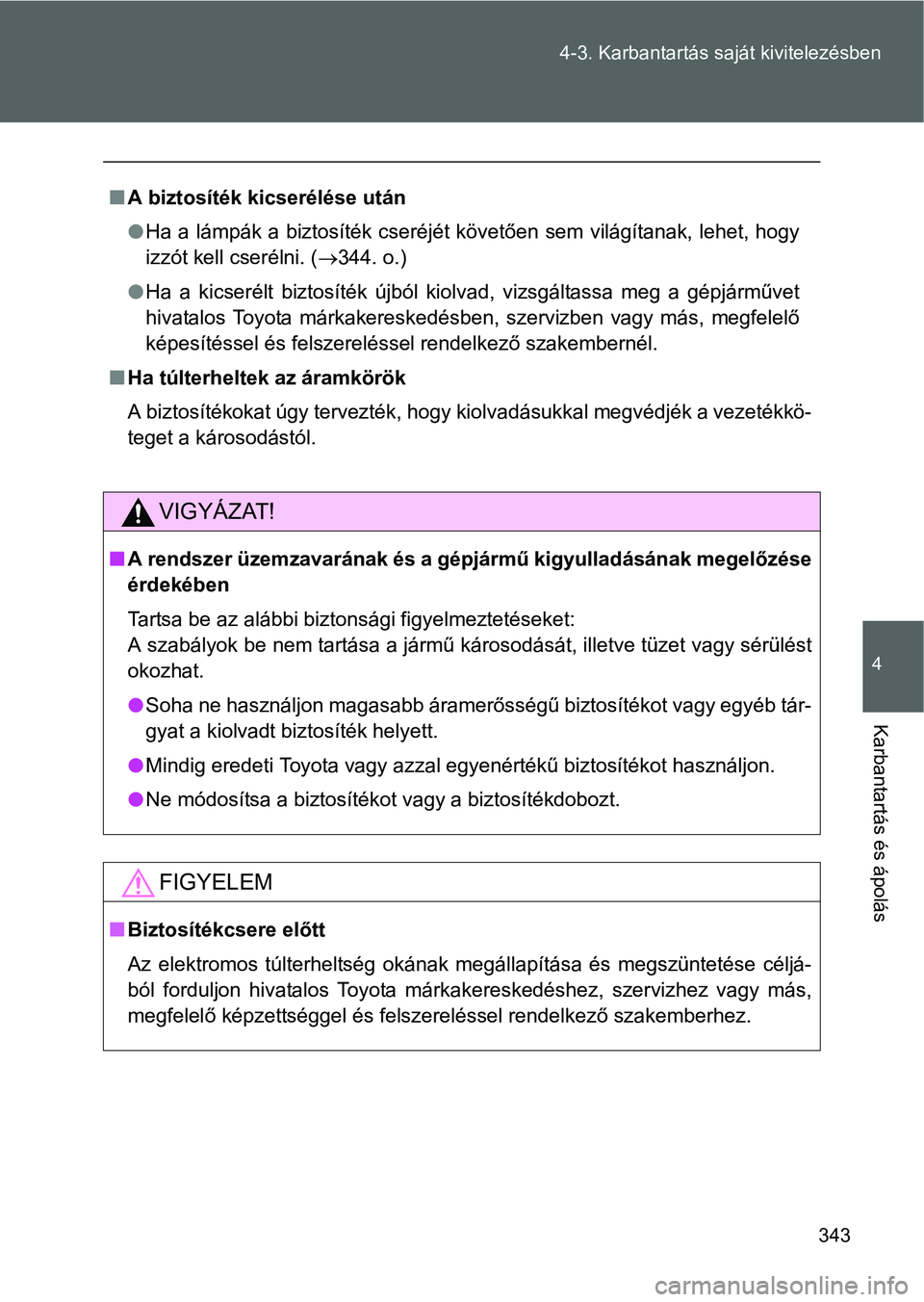

A biztosíték kicserélése után
Ha a lámpák a biztosíték cseréjét követően sem világítanak, lehet, hogy
izzót kell cserélni. (344. o.)
Ha a kicserélt biztosíték újból kiolvad, vizsgáltassa meg a gépjárművet
hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő
képesítéssel és felszereléssel rendelkező szakembernél.
Ha túlterheltek az áramkörök
A biztosítékokat úgy tervezték, hogy kiolvadásukkal megvédjék a vezetékkö-
teget a károsodástól.
VIGYÁZAT!
A rendszer üzemzavarának és a gépjármű kigyulladásának megelőzése
érdekében
Tartsa be az alábbi biztonsági figyelmeztetéseket:
A szabályok be nem tartása a jármű károsodását, illetve tüzet vagy sérülést
okozhat.
Soha ne használjon magasabb áramerősségű biztosítékot vagy egyéb tár-
gyat a kiolvadt biztosíték helyett.
Mindig eredeti Toyota vagy azzal egyenértékű biztosítékot használjon.
Ne módosítsa a biztosítékot vagy a biztosítékdobozt.
FIGYELEM
Biztosítékcsere előtt
Az elektromos túlterheltség okának megállapítása és megszüntetése céljá-
ból forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megfelelő képzettséggel és felszereléssel rendelkező szakemberhez.

344
4-3. Karbantartás saját kivitelezésben

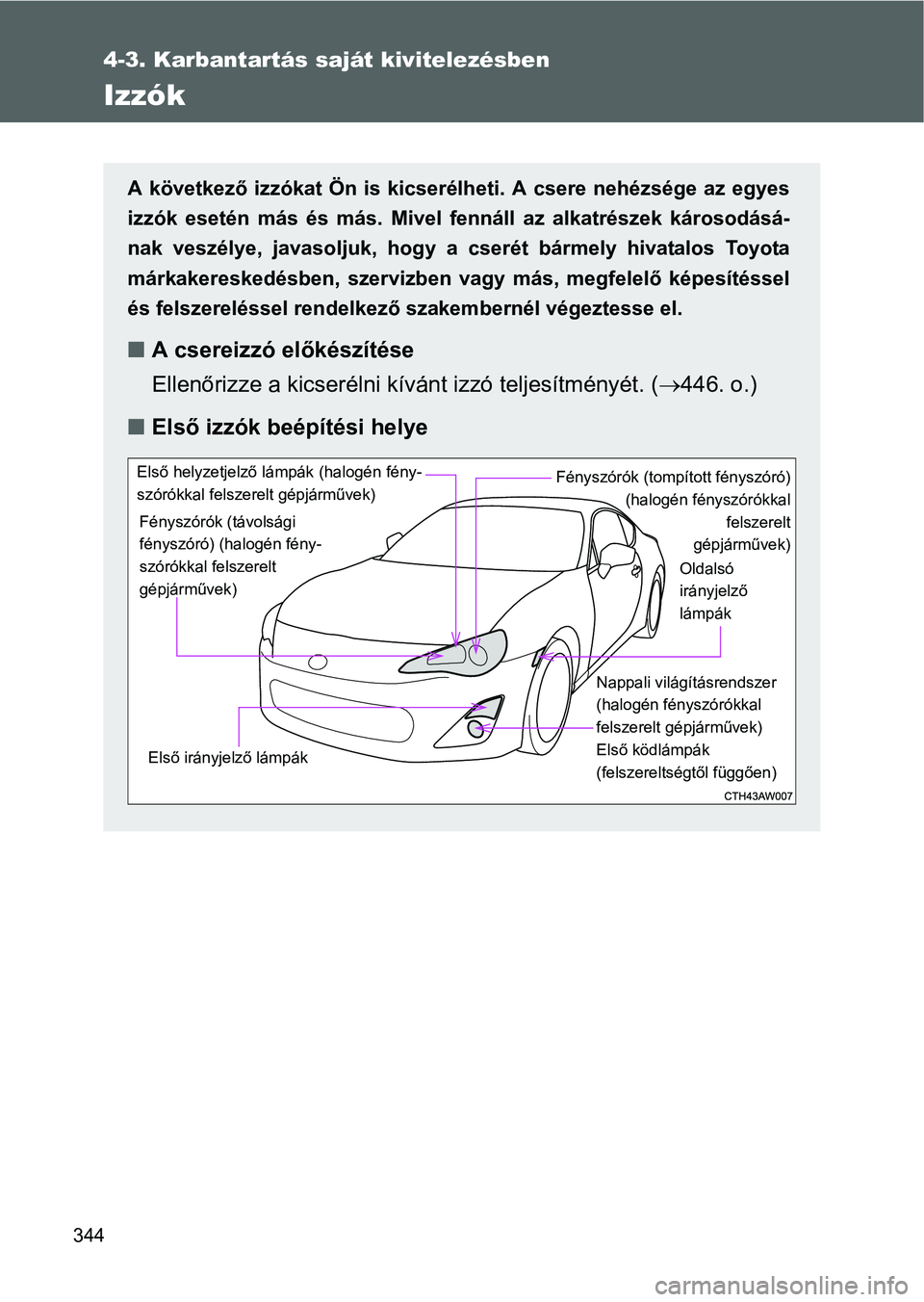

Izzók
A következő izzókat Ön is kicserélheti. A csere nehézsége az egyes
izzók esetén más és más. Mivel fennáll az alkatrészek károsodásá-
nak veszélye, javasoljuk, hogy a cserét bármely hivatalos Toyota
márkakereskedésben, szervizben vagy más, megfelelő képesítéssel
és felszereléssel rendelkező szakembernél végeztesse el.
A csereizzó előkészítése
Ellenőrizze a kicserélni kívánt izzó teljesítményét. (446. o.)
Első izzók beépítési helye
Fényszórók (távolsági
fényszóró) (halogén fény-
szórókkal felszerelt
gépjárművek)
Fényszórók (tompított fényszóró)
(halogén fényszórókkal
felszerelt
gépjárművek)
Oldalsó
irányjelző
lámpák
Első irányjelző lámpákElső helyzetjelző lámpák (halogén fény-
szórókkal felszerelt gépjárművek)
Nappali világításrendszer
(halogén fényszórókkal
felszerelt gépjárművek)
Első ködlámpák
(felszereltségtől függően)

345 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás

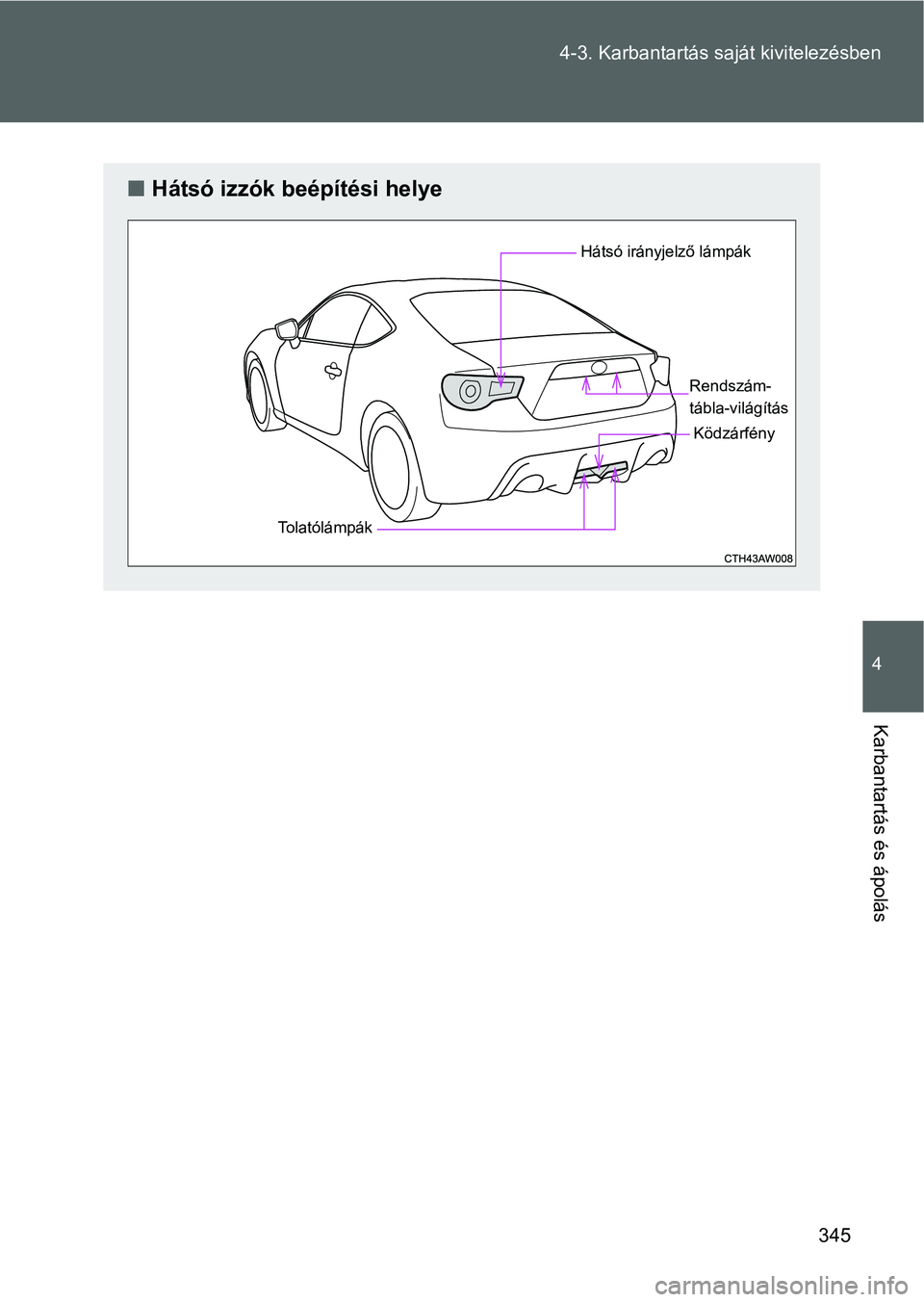

Hátsó izzók beépítési helye
Hátsó irányjelző lámpák
TolatólámpákRendszám-
tábla-világítás
Ködzárfény

346 4-3. Karbantartás saját kivitelezésben
Izzók cseréje

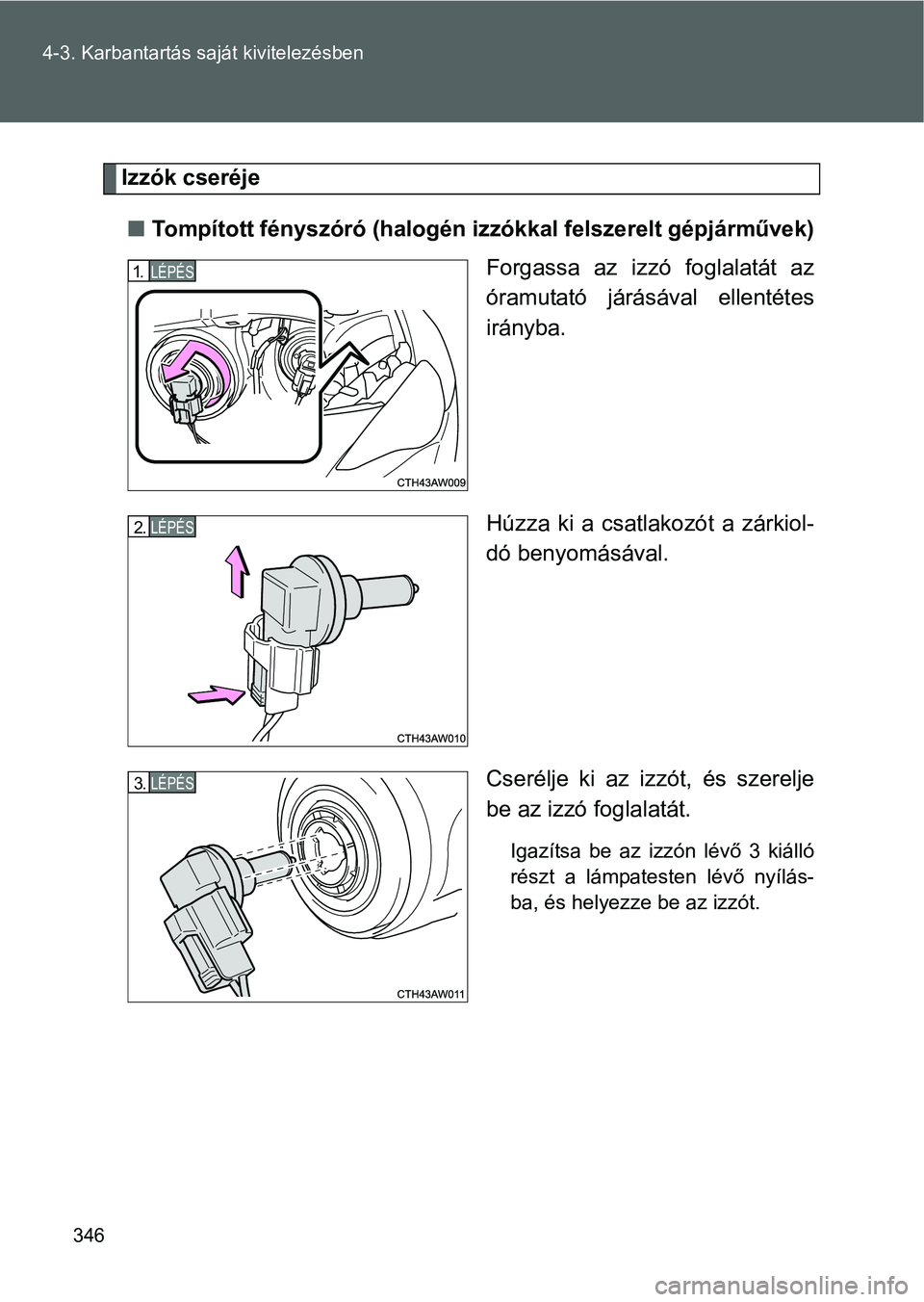

Tompított fényszóró (halogén izzókkal felszerelt gépjárművek)
Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
Húzza ki a csatlakozót a zárkiol-
dó benyomásával.
Cserélje ki az izzót, és szerelje
be az izzó foglalatát.
Igazítsa be az izzón lévő 3 kiálló
részt a lámpatesten lévő nyílás-
ba, és helyezze be az izzót.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.

347 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás
Csavarja be és rögzítse az izzó
foglalatát.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e, kap-
csolja be a tompított fényszórókat,
és szemrevételezéses ellenőrzés-
sel győződjön meg arról, hogy eset-
leges helytelen szerelés miatt nem
észlelhető-e a fény kiszűrődése.

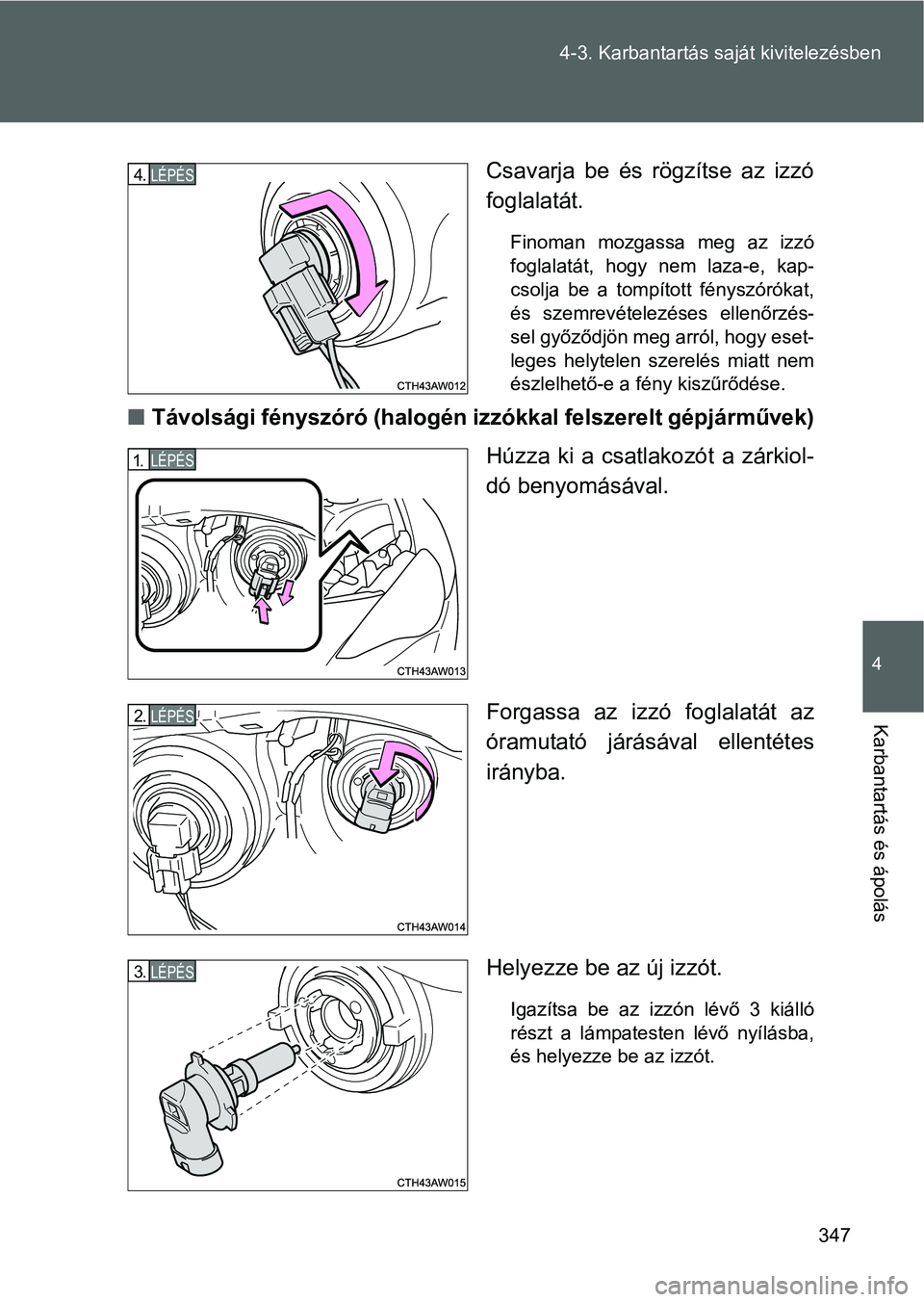

Távolsági fényszóró (halogén izzókkal felszerelt gépjárművek)
Húzza ki a csatlakozót a zárkiol-
dó benyomásával.
Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
Helyezze be az új izzót.
Igazítsa be az izzón lévő 3 kiálló
részt a lámpatesten lévő nyílásba,
és helyezze be az izzót.
LÉPÉS4.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.

348 4-3. Karbantartás saját kivitelezésben
Csavarja be és rögzítse az izzót.
Szerelje be a csatlakozót.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e, kap-
csolja be a távolsági fényszórókat,
és szemrevételezéses ellenőrzés-
sel győződjön meg arról, hogy eset-
leges helytelen szerelés miatt nem
észlelhető-e a fény kiszűrődése.

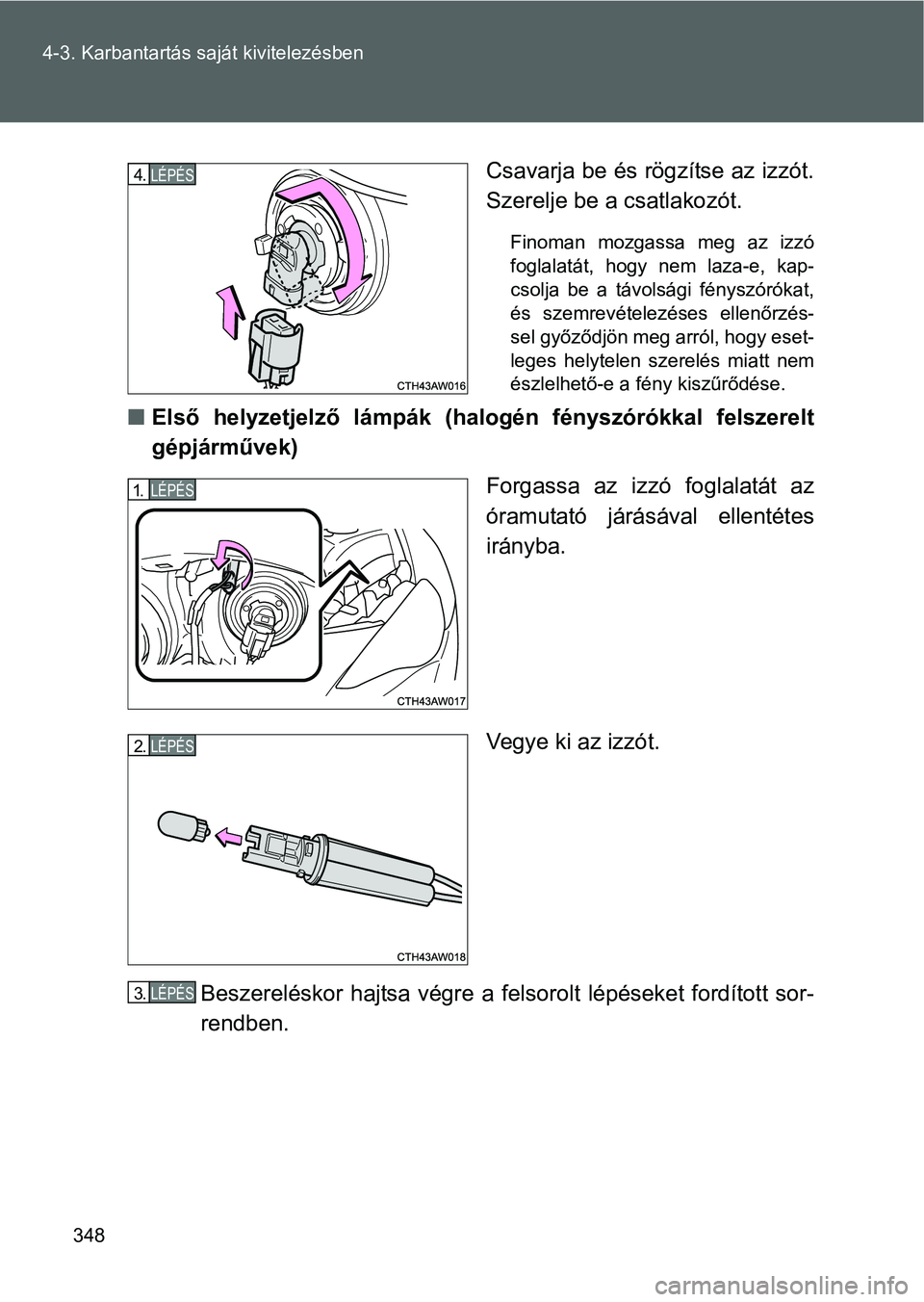

Első helyzetjelző lámpák (halogén fényszórókkal felszerelt
gépjárművek)
Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
LÉPÉS4.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.

349 4-3. Karbantartás saját kivitelezésben
4
Karbantartás és ápolás

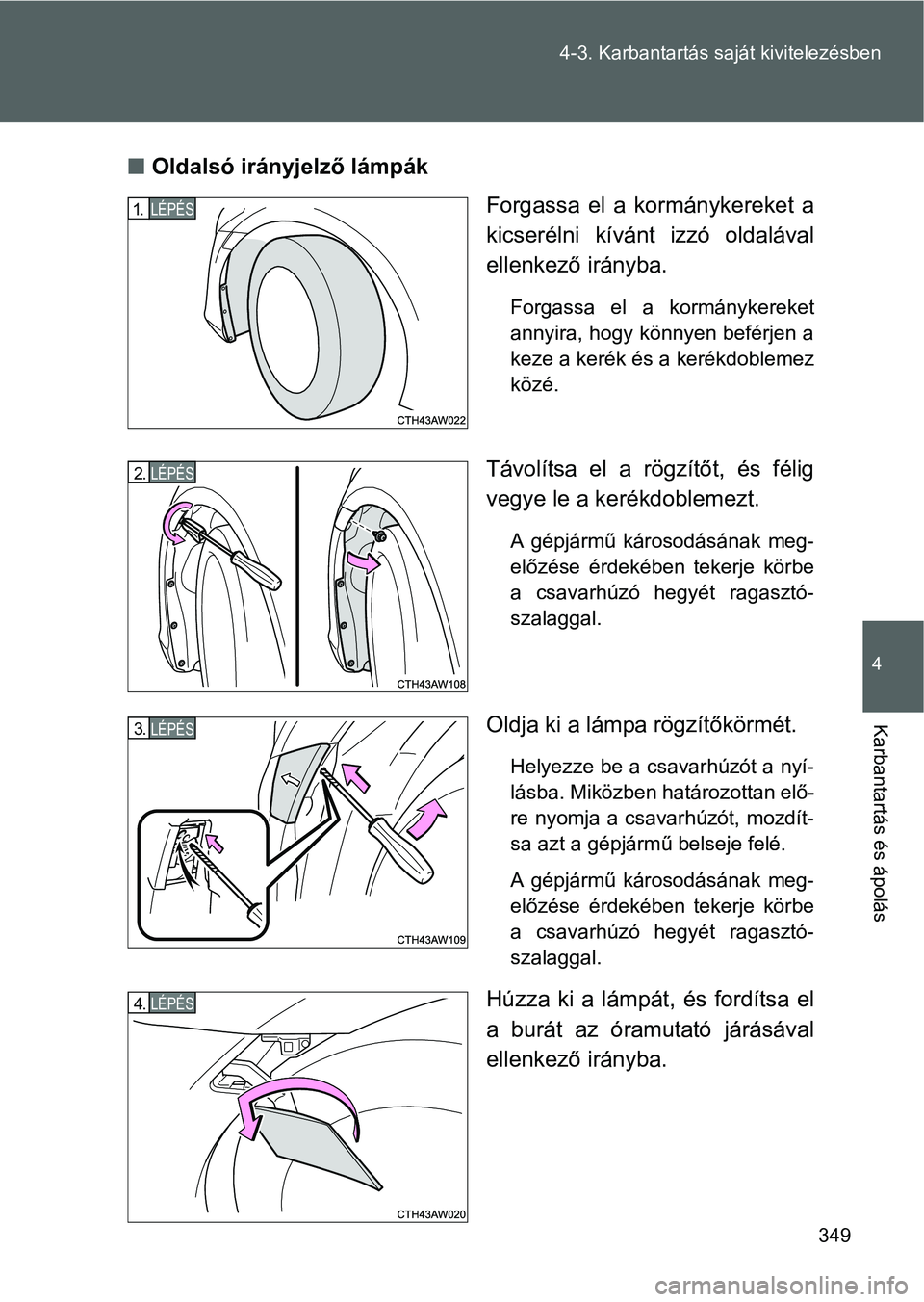

Oldalsó irányjelző lámpák
Forgassa el a kormánykereket a
kicserélni kívánt izzó oldalával
ellenkező irányba.
Forgassa el a kormánykereket
annyira, hogy könnyen beférjen a
keze a kerék és a kerékdoblemez
közé.
Távolítsa el a rögzítőt, és félig
vegye le a kerékdoblemezt.
A gépjármű károsodásának meg-
előzése érdekében tekerje körbe
a csavarhúzó hegyét ragasztó-
szalaggal.
Oldja ki a lámpa rögzítőkörmét.
Helyezze be a csavarhúzót a nyí-
lásba. Miközben határozottan elő-
re nyomja a csavarhúzót, mozdít-
sa azt a gépjármű belseje felé.
A gépjármű károsodásának meg-
előzése érdekében tekerje körbe
a csavarhúzó hegyét ragasztó-
szalaggal.
Húzza ki a lámpát, és fordítsa el
a burát az óramutató járásával
ellenkező irányba.
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.
LÉPÉS4.

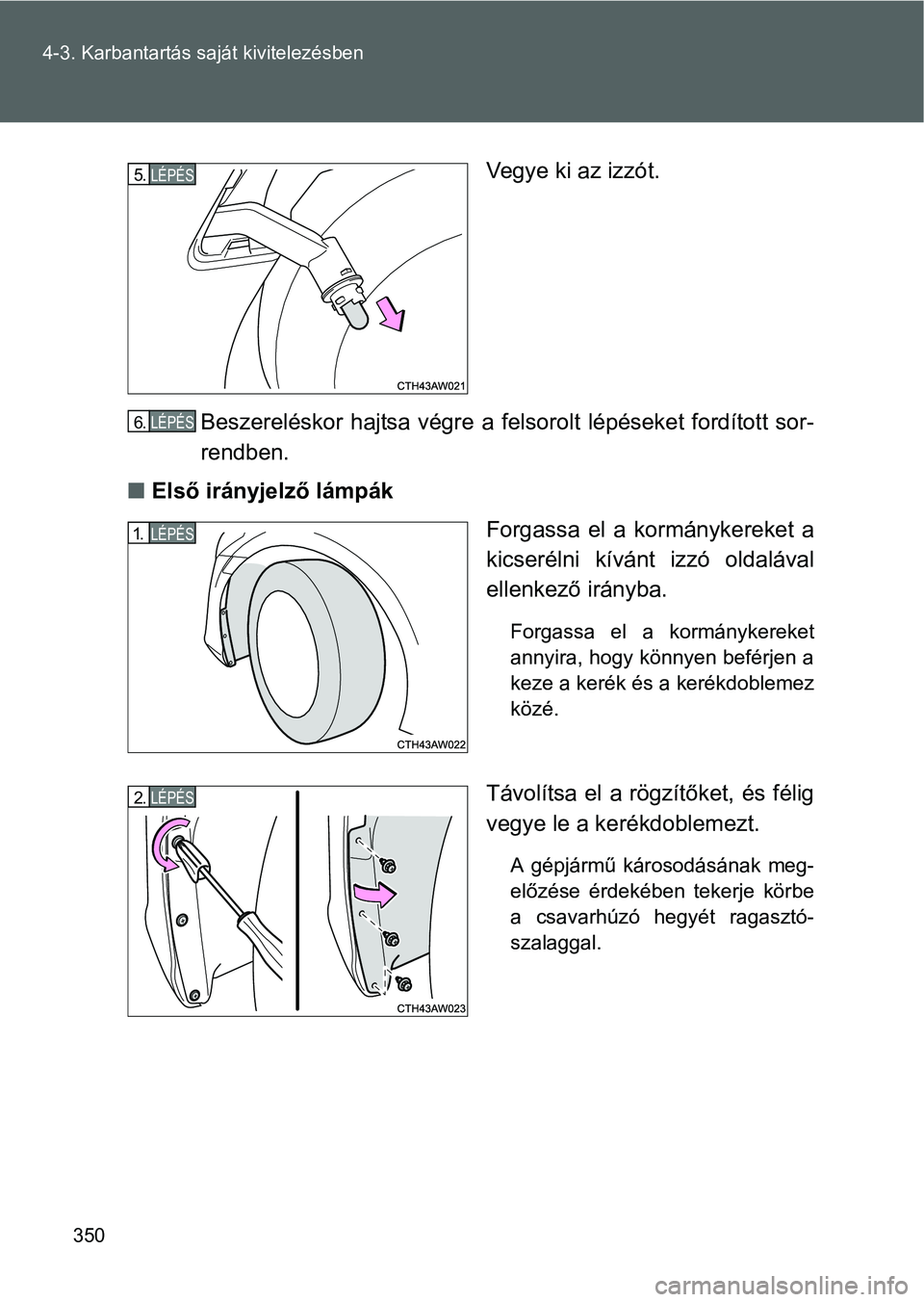

350 4-3. Karbantartás saját kivitelezésben
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
Első irányjelző lámpák
Forgassa el a kormánykereket a
kicserélni kívánt izzó oldalával
ellenkező irányba.
Forgassa el a kormánykereket
annyira, hogy könnyen beférjen a
keze a kerék és a kerékdoblemez
közé.
Távolítsa el a rögzítőket, és félig
vegye le a kerékdoblemezt.
A gépjármű károsodásának meg-
előzése érdekében tekerje körbe
a csavarhúzó hegyét ragasztó-
szalaggal.
LÉPÉS5.
LÉPÉS6.
LÉPÉS1.
LÉPÉS2.
