5
391 5-2. Teendők szükséghelyzetben
Ha baj történik

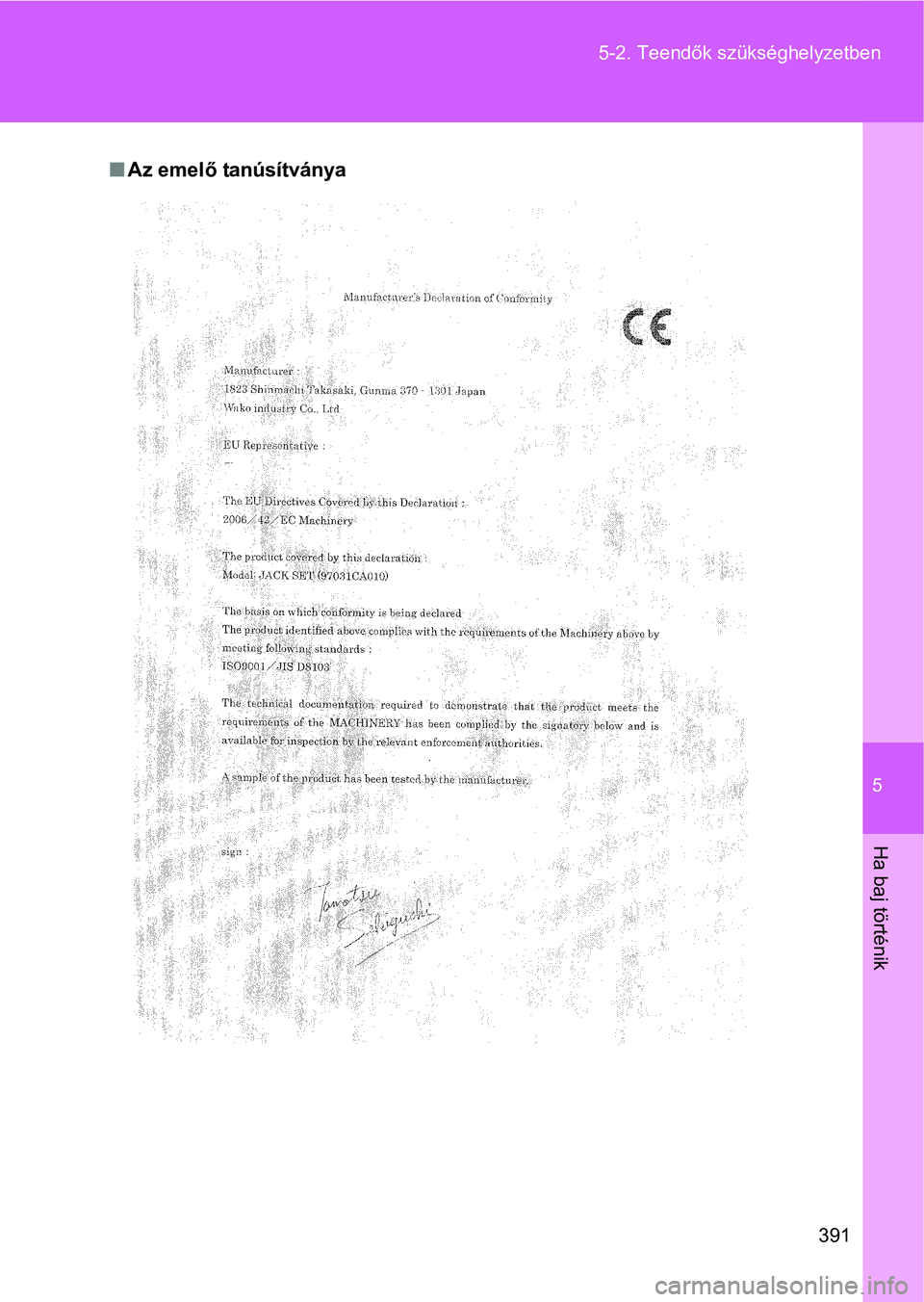

Az emelő tanúsítványa

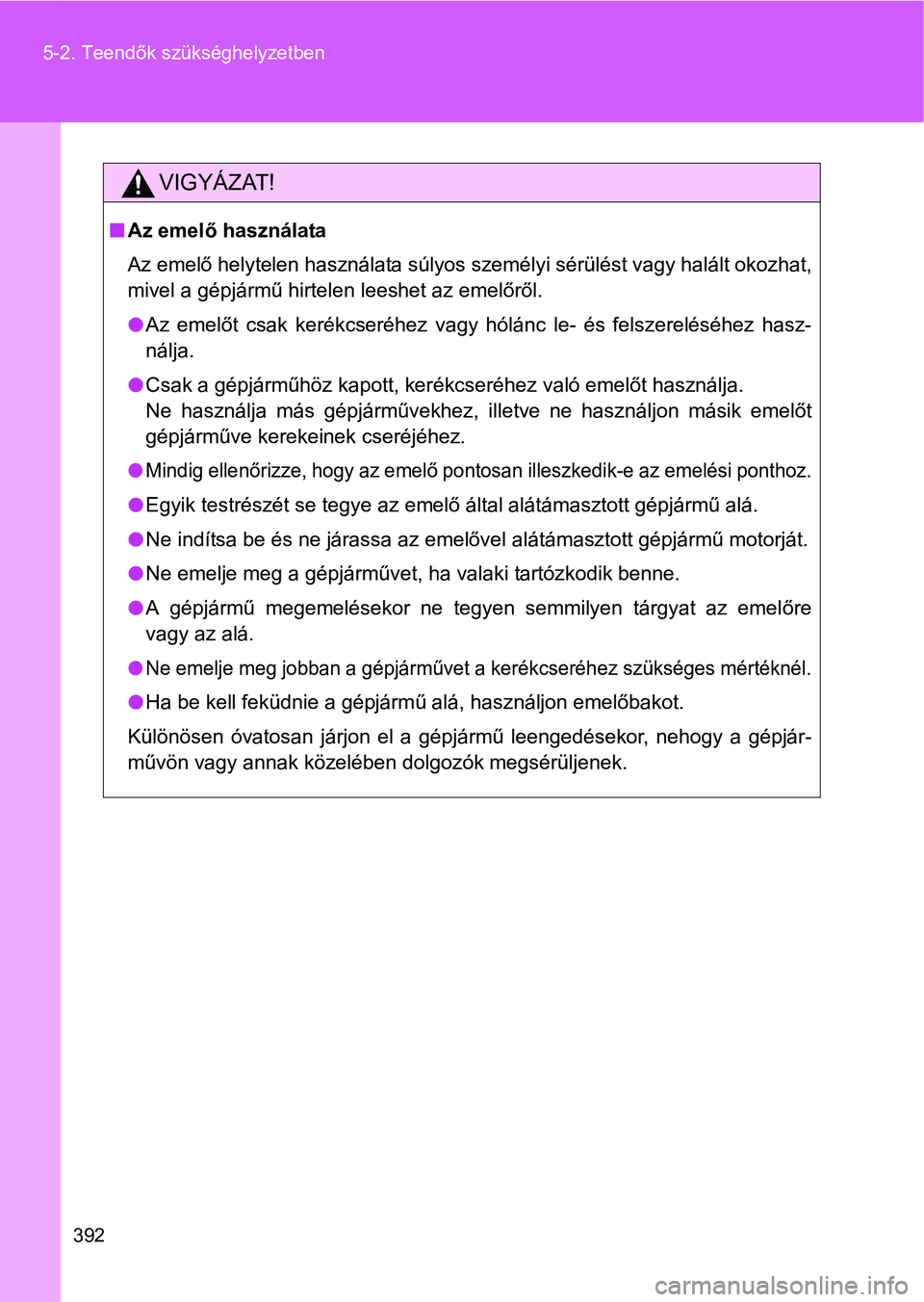

392 5-2. Teendők szükséghelyzetben
VIGYÁZAT!
Az emelő használata
Az emelő helytelen használata súlyos személyi sérülést vagy halált okozhat,
mivel a gépjármű hirtelen leeshet az emelőről.
Az emelőt csak kerékcseréhez vagy hólánc le- és felszereléséhez hasz-
nálja.
Csak a gépjárműhöz kapott, kerékcseréhez való emelőt használja.
Ne használja más gépjárművekhez, illetve ne használjon másik emelőt
gépjárműve kerekeinek cseréjéhez.
Mindig ellenőrizze, hogy az emelő pontosan illeszkedik-e az emelési ponthoz.
Egyik testrészét se tegye az emelő által alátámasztott gépjármű alá.
Ne indítsa be és ne járassa az emelővel alátámasztott gépjármű motorját.
Ne emelje meg a gépjárművet, ha valaki tartózkodik benne.
A gépjármű megemelésekor ne tegyen semmilyen tárgyat az emelőre
vagy az alá.
Ne emelje meg jobban a gépjárművet a kerékcseréhez szükséges mértéknél.
Ha be kell feküdnie a gépjármű alá, használjon emelőbakot.
Különösen óvatosan járjon el a gépjármű leengedésekor, nehogy a gépjár-
művön vagy annak közelében dolgozók megsérüljenek.

5

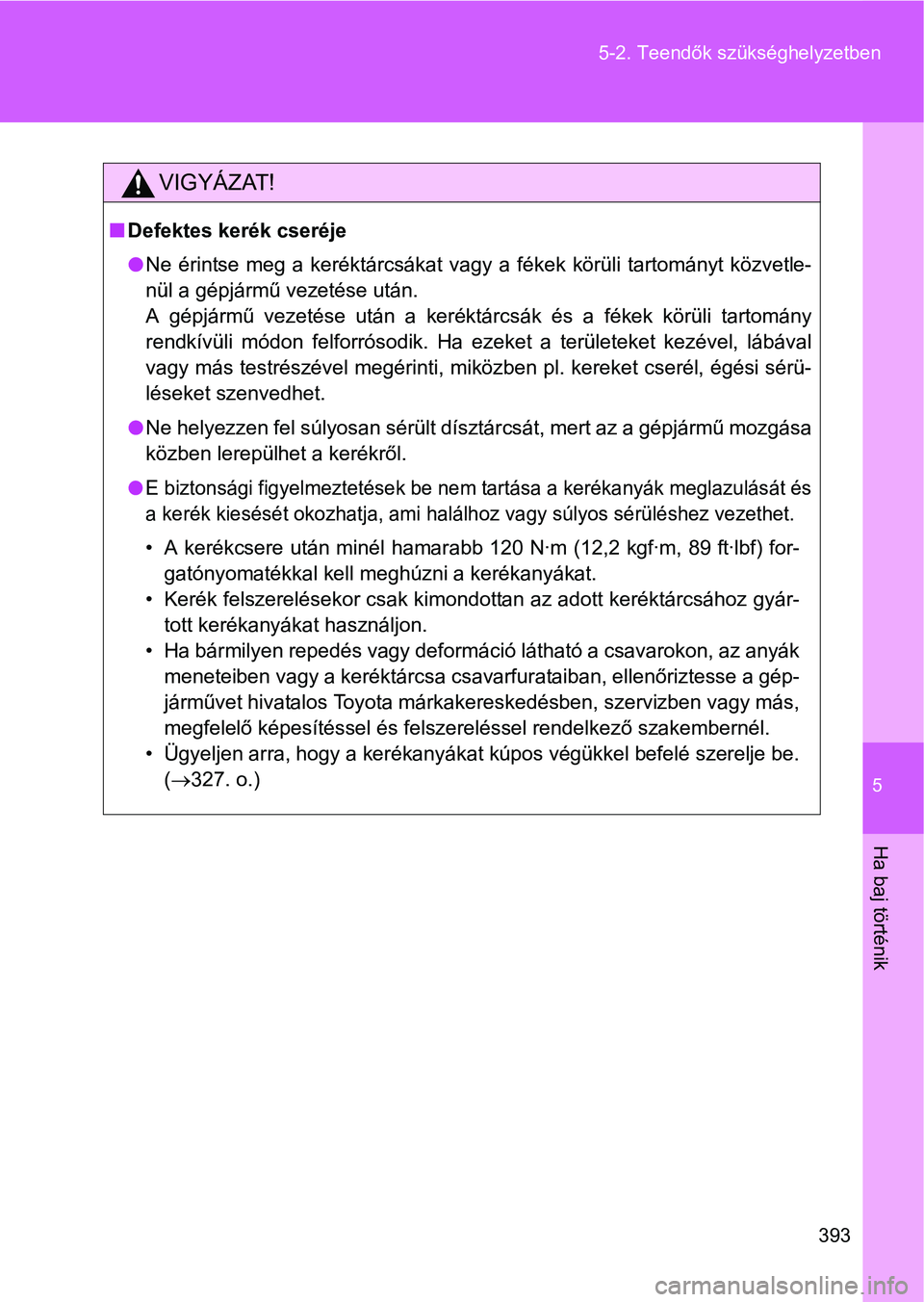

393 5-2. Teendők szükséghelyzetben
Ha baj történik
VIGYÁZAT!
Defektes kerék cseréje
Ne érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvetle-
nül a gépjármű vezetése után.
A gépjármű vezetése után a keréktárcsák és a fékek körüli tartomány
rendkívüli módon felforrósodik. Ha ezeket a területeket kezével, lábával
vagy más testrészével megérinti, miközben pl. kereket cserél, égési sérü-
léseket szenvedhet.
Ne helyezzen fel súlyosan sérült dísztárcsát, mert az a gépjármű mozgása
közben lerepülhet a kerékről.
E biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását és
a kerék kiesését okozhatja, ami halálhoz vagy súlyos sérüléshez vezethet.
• A kerékcsere után minél hamarabb 120 N·m (12,2 kgf·m, 89 ft·lbf) for-
gatónyomatékkal kell meghúzni a kerékanyákat.
• Kerék felszerelésekor csak kimondottan az adott keréktárcsához gyár-
tott kerékanyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarokon, az anyák
meneteiben vagy a keréktárcsa csavarfurataiban, ellenőriztesse a gép-
járművet hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szerelje be.
(327. o.)

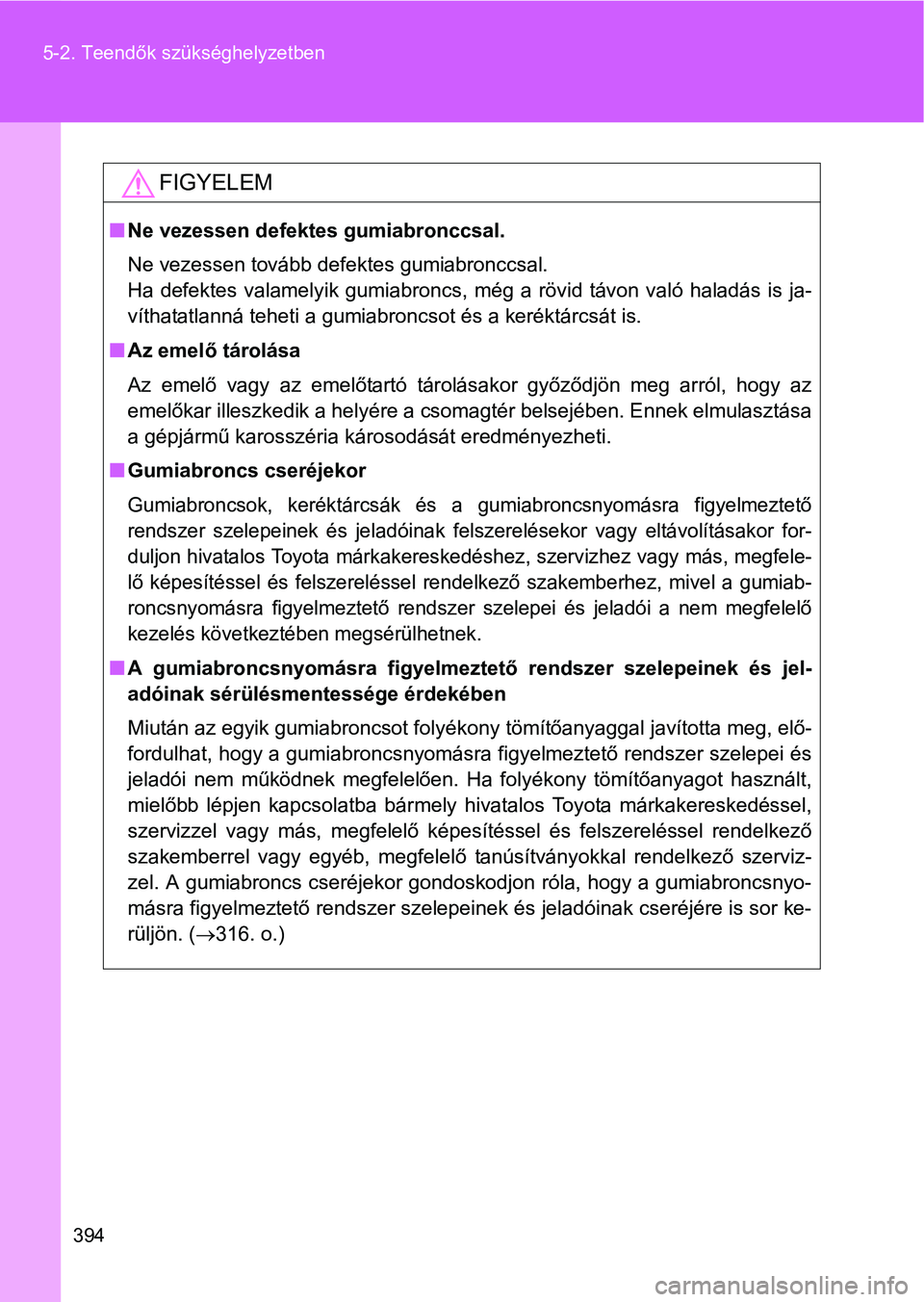

394 5-2. Teendők szükséghelyzetben
FIGYELEM
Ne vezessen defektes gumiabronccsal.
Ne vezessen tovább defektes gumiabronccsal.
Ha defektes valamelyik gumiabroncs, még a rövid távon való haladás is ja-
víthatatlanná teheti a gumiabroncsot és a keréktárcsát is.
Az emelő tárolása
Az emelő vagy az emelőtartó tárolásakor győződjön meg arról, hogy az
emelőkar illeszkedik a helyére a csomagtér belsejében. Ennek elmulasztása
a gépjármű karosszéria károsodását eredményezheti.
Gumiabroncs cseréjekor
Gumiabroncsok, keréktárcsák és a gumiabroncsnyomásra figyelmeztető
rendszer szelepeinek és jeladóinak felszerelésekor vagy eltávolításakor for-
duljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más, megfele-
lő képesítéssel és felszereléssel rendelkező szakemberhez, mivel a gumiab-
roncsnyomásra figyelmeztető rendszer szelepei és jeladói a nem megfelelő
kezelés következtében megsérülhetnek.
A gumiabroncsnyomásra figyelmeztető rendszer szelepeinek és jel-
adóinak sérülésmentessége érdekében
Miután az egyik gumiabroncsot folyékony tömítőanyaggal javította meg, elő-
fordulhat, hogy a gumiabroncsnyomásra figyelmeztető rendszer szelepei és
jeladói nem működnek megfelelően. Ha folyékony tömítőanyagot használt,
mielőbb lépjen kapcsolatba bármely hivatalos Toyota márkakereskedéssel,
szervizzel vagy más, megfelelő képesítéssel és felszereléssel rendelkező
szakemberrel vagy egyéb, megfelelő tanúsítványokkal rendelkező szerviz-
zel. A gumiabroncs cseréjekor gondoskodjon róla, hogy a gumiabroncsnyo-
másra figyelmeztető rendszer szelepeinek és jeladóinak cseréjére is sor ke-
rüljön. (316. o.)

5

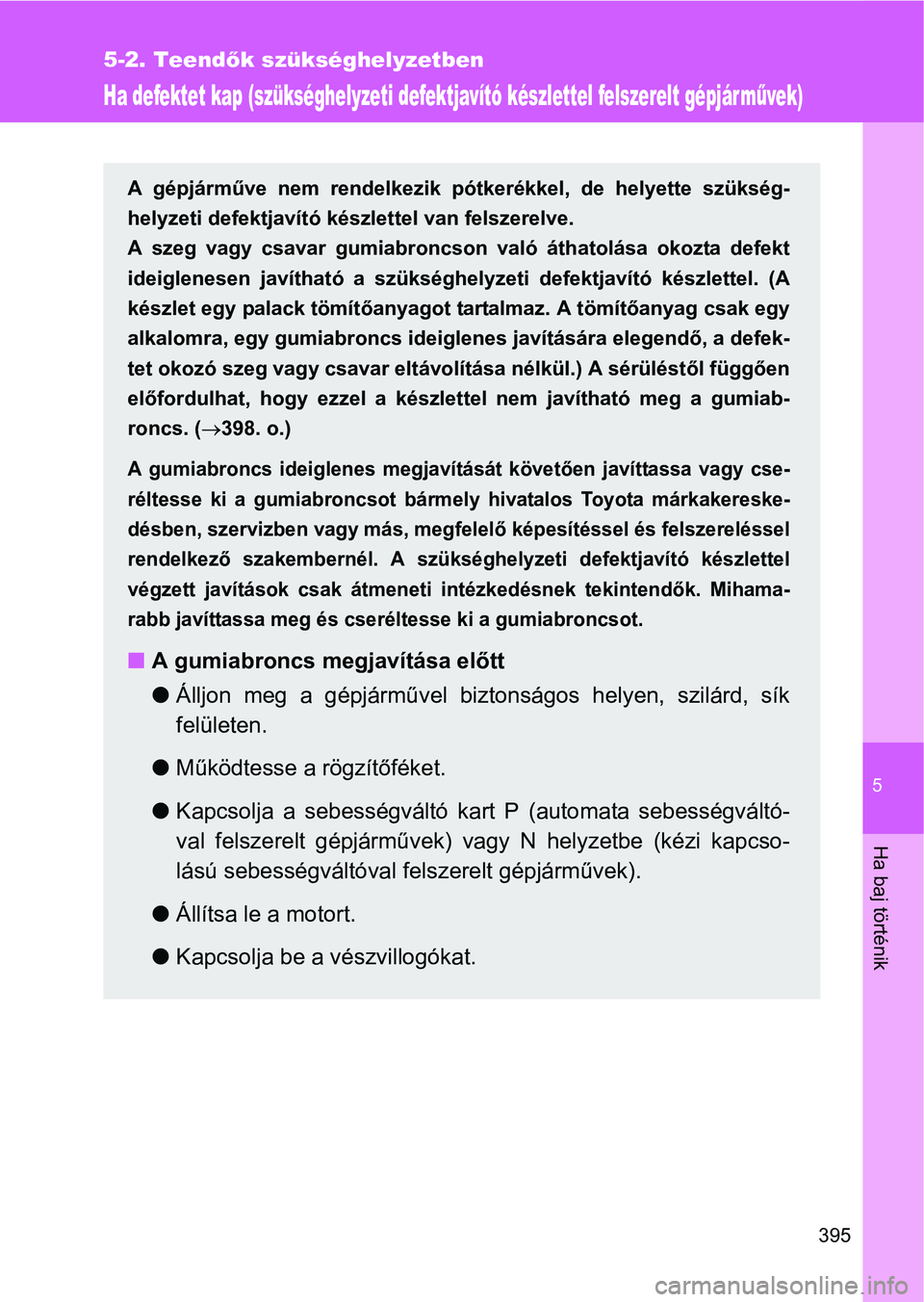

395
5-2. Teendők szükséghelyzetben
Ha baj történik
Ha defektet kap (szükséghelyzeti defektjavító készlettel felszerelt gépjárművek)
A gépjárműve nem rendelkezik pótkerékkel, de helyette szükség-
helyzeti defektjavító készlettel van felszerelve.
A szeg vagy csavar gumiabroncson való áthatolása okozta defekt
ideiglenesen javítható a szükséghelyzeti defektjavító készlettel. (A
készlet egy palack tömítőanyagot tartalmaz. A tömítőanyag csak egy
alkalomra, egy gumiabroncs ideiglenes javítására elegendő, a defek-
tet okozó szeg vagy csavar eltávolítása nélkül.) A sérüléstől függően
előfordulhat, hogy ezzel a készlettel nem javítható meg a gumiab-
roncs. (398. o.)
A gumiabroncs ideiglenes megjavítását követően javíttassa vagy cse-
réltesse ki a gumiabroncsot bármely hivatalos Toyota márkakereske-
désben, szervizben vagy más, megfelelő képesítéssel és felszereléssel
rendelkező szakembernél. A szükséghelyzeti defektjavító készlettel
végzett javítások csak átmeneti intézkedésnek tekintendők. Mihama-
rabb javíttassa meg és cseréltesse ki a gumiabroncsot.
A gumiabroncs megjavítása előtt
Álljon meg a gépjárművel biztonságos helyen, szilárd, sík
felületen.
Működtesse a rögzítőféket.
Kapcsolja a sebességváltó kart P (automata sebességváltó-
val felszerelt gépjárművek) vagy N helyzetbe (kézi kapcso-
lású sebességváltóval felszerelt gépjárművek).
Állítsa le a motort.
Kapcsolja be a vészvillogókat.

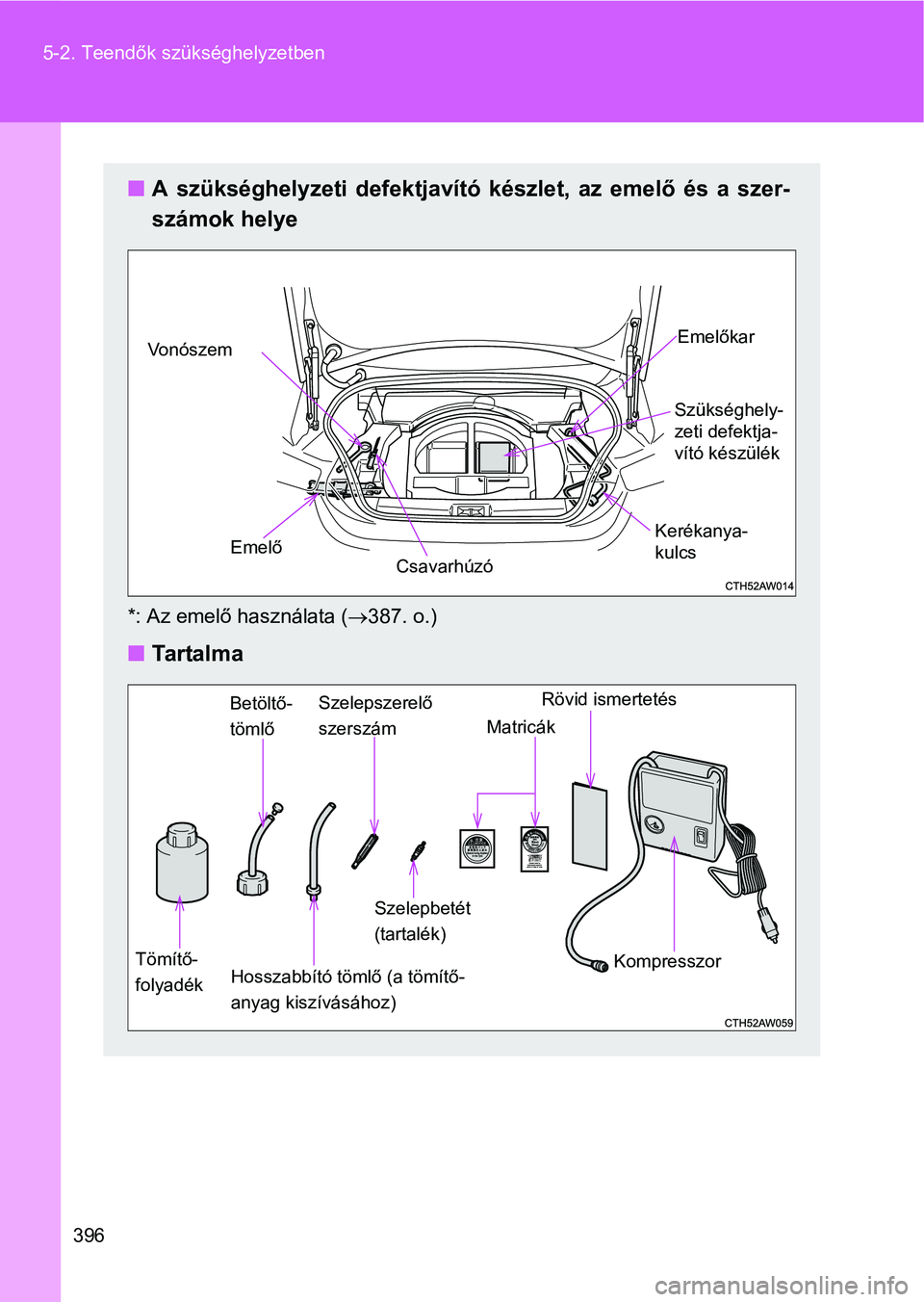

396 5-2. Teendők szükséghelyzetben
A szükséghelyzeti defektjavító készlet, az emelő és a szer-
számok helye
*: Az emelő használata (387. o.)
Tartalma
CsavarhúzóSzükséghely-
zeti defektja-
vító készülékEmelőkar
Vo n ó s z e m
EmelőKerékanya-
kulcs
Tömítő-
folyadékBetöltő-
tömlőSzelepszerelő
szerszám
Szelepbetét
(tartalék)
Kompresszor Matricák
Hosszabbító tömlő (a tömítő-
anyag kiszívásához)
Rövid ismertetés

5

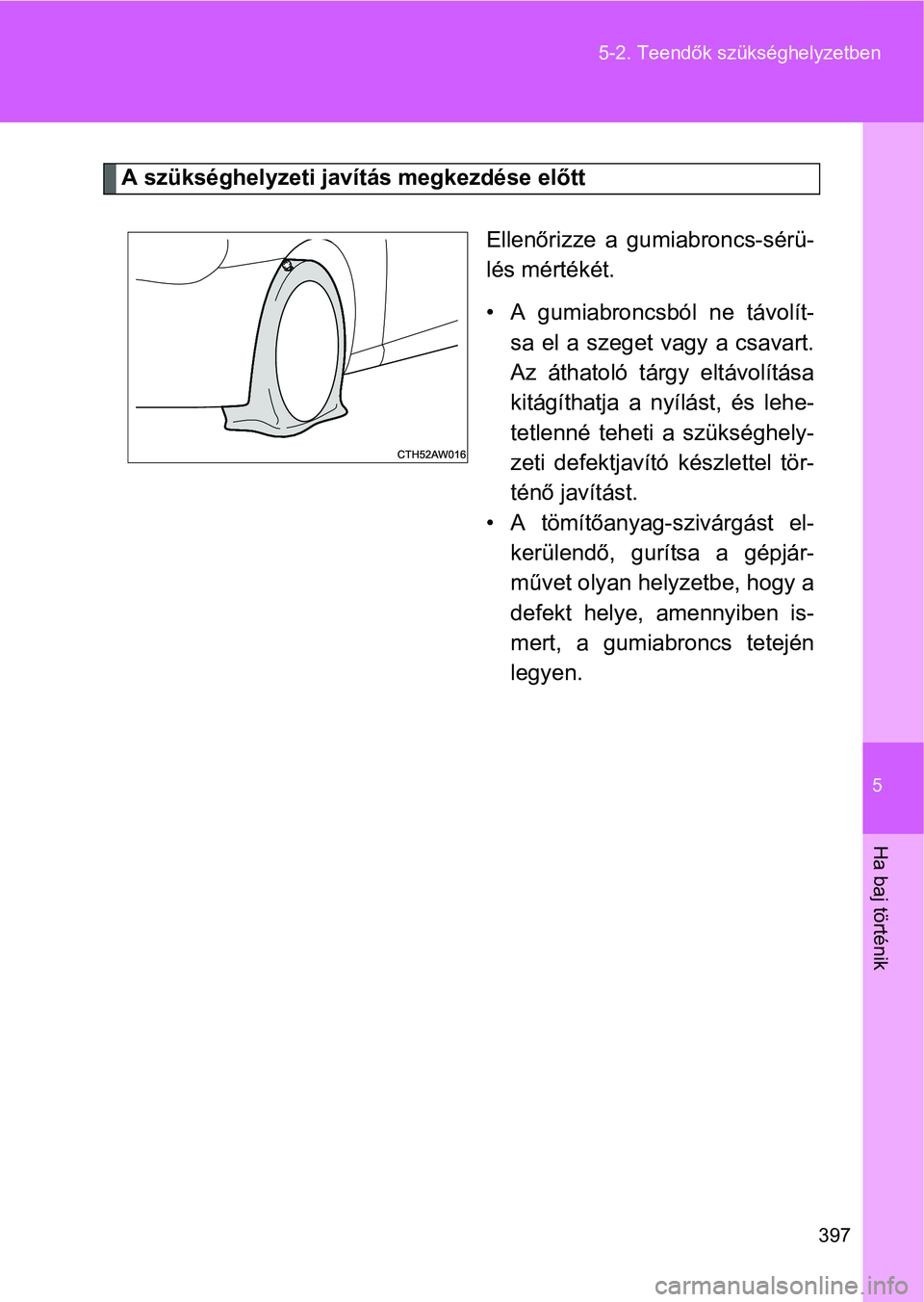

397 5-2. Teendők szükséghelyzetben
Ha baj történik
A szükséghelyzeti javítás megkezdése előtt
Ellenőrizze a gumiabroncs-sérü-
lés mértékét.
• A gumiabroncsból ne távolít-
sa el a szeget vagy a csavart.
Az áthatoló tárgy eltávolítása
kitágíthatja a nyílást, és lehe-
tetlenné teheti a szükséghely-
zeti defektjavító készlettel tör-
ténő javítást.
•A tömítőanyag-szivárgást el-
kerülendő, gurítsa a gépjár-
művet olyan helyzetbe, hogy a
defekt helye, amennyiben is-
mert, a gumiabroncs tetején
legyen.

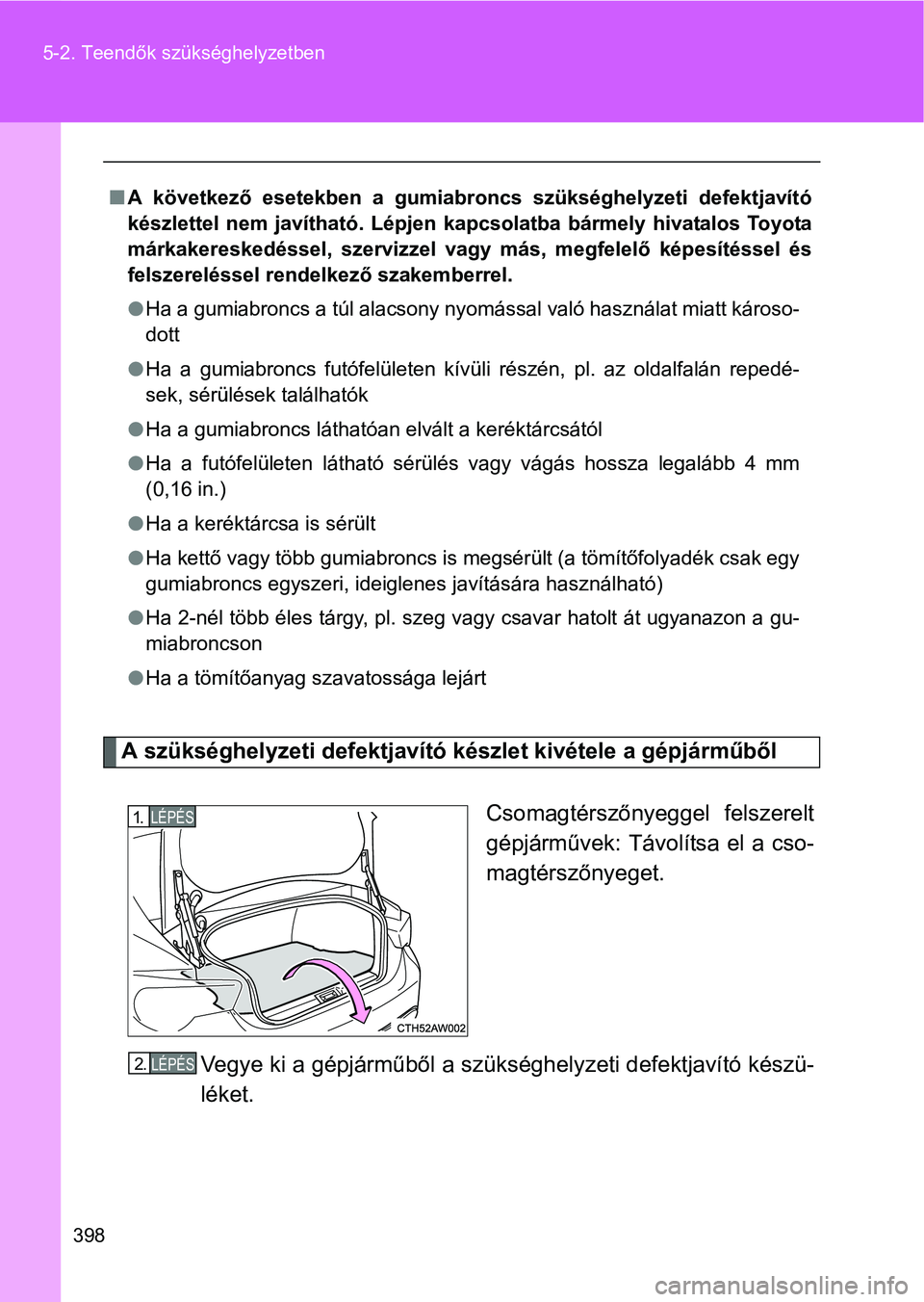

398 5-2. Teendők szükséghelyzetben
A szükséghelyzeti defektjavító készlet kivétele a gépjárműből
Csomagtérszőnyeggel felszerelt
gépjárművek: Távolítsa el a cso-
magtérszőnyeget.
Vegye ki a gépjárműből a szükséghelyzeti defektjavító készü-
léket.
A következő esetekben a gumiabroncs szükséghelyzeti defektjavító
készlettel nem javítható. Lépjen kapcsolatba bármely hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakemberrel.
Ha a gumiabroncs a túl alacsony nyomással való használat miatt károso-
dott
Ha a gumiabroncs futófelületen kívüli részén, pl. az oldalfalán repedé-
sek, sérülések találhatók
Ha a gumiabroncs láthatóan elvált a keréktárcsától
Ha a futófelületen látható sérülés vagy vágás hossza legalább 4 mm
(0,16 in.)
Ha a keréktárcsa is sérült
Ha kettő vagy több gumiabroncs is megsérült (a tömítőfolyadék csak egy
gumiabroncs egyszeri, ideiglenes javítására használható)
Ha 2-nél több éles tárgy, pl. szeg vagy csavar hatolt át ugyanazon a gu-
miabroncson
Ha a tömítőanyag szavatossága lejárt
LÉPÉS1.
LÉPÉS2.

5

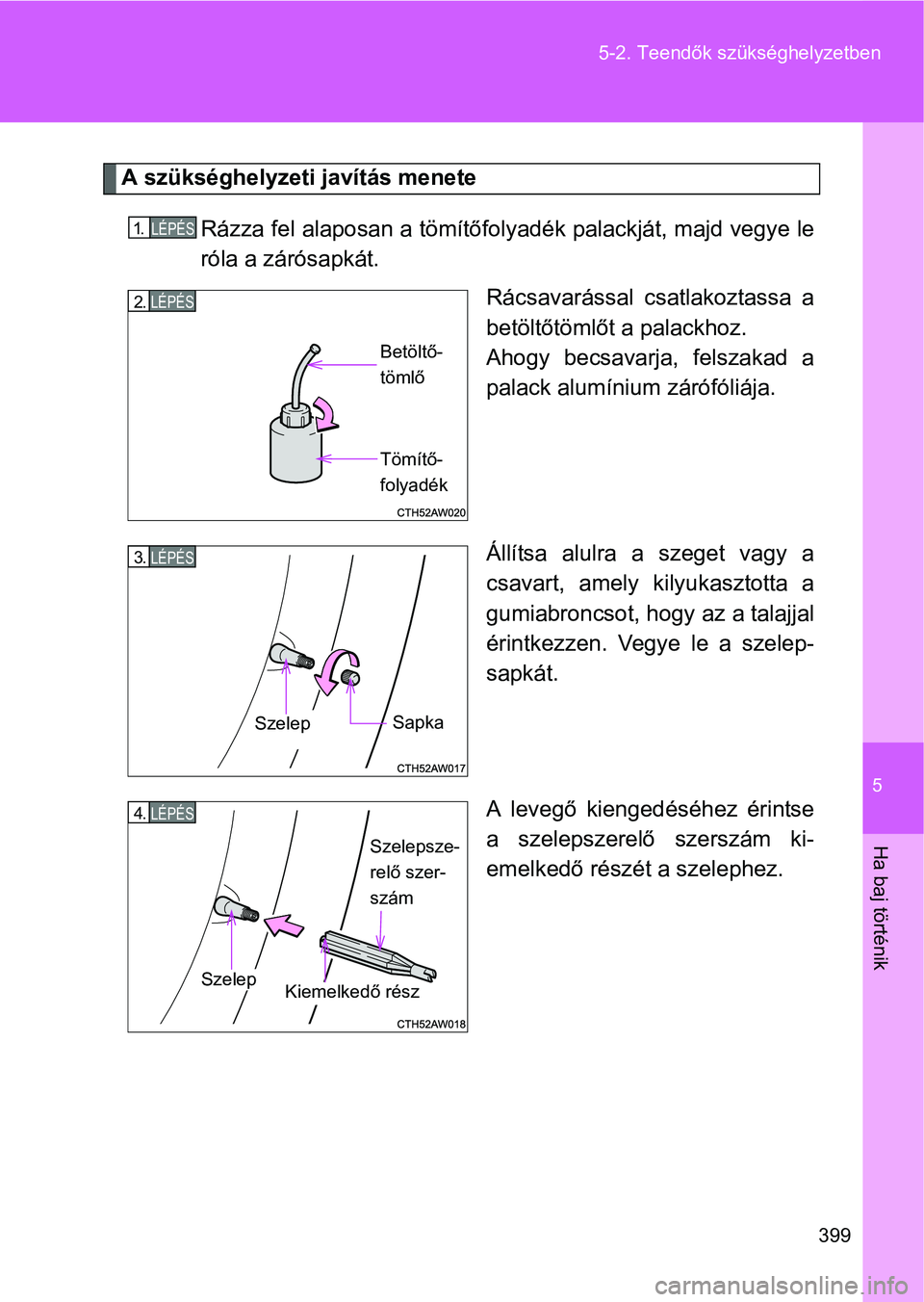

399 5-2. Teendők szükséghelyzetben
Ha baj történik
A szükséghelyzeti javítás menete
Rázza fel alaposan a tömítőfolyadék palackját, majd vegye le
róla a zárósapkát.
Rácsavarással csatlakoztassa a
betöltőtömlőt a palackhoz.
Ahogy becsavarja, felszakad a
palack alumínium zárófóliája.
Állítsa alulra a szeget vagy a
csavart, amely kilyukasztotta a
gumiabroncsot, hogy az a talajjal
érintkezzen. Vegye le a szelep-
sapkát.
A levegő kiengedéséhez érintse
a szelepszerelő szerszám ki-
emelkedő részét a szelephez.
LÉPÉS1.
LÉPÉS2.
Betöltő-
tömlő
Tömítő-
folyadék
LÉPÉS3.
SzelepSapka
LÉPÉS4.
SzelepKiemelkedő rész Szelepsze-
relő szer-
szám

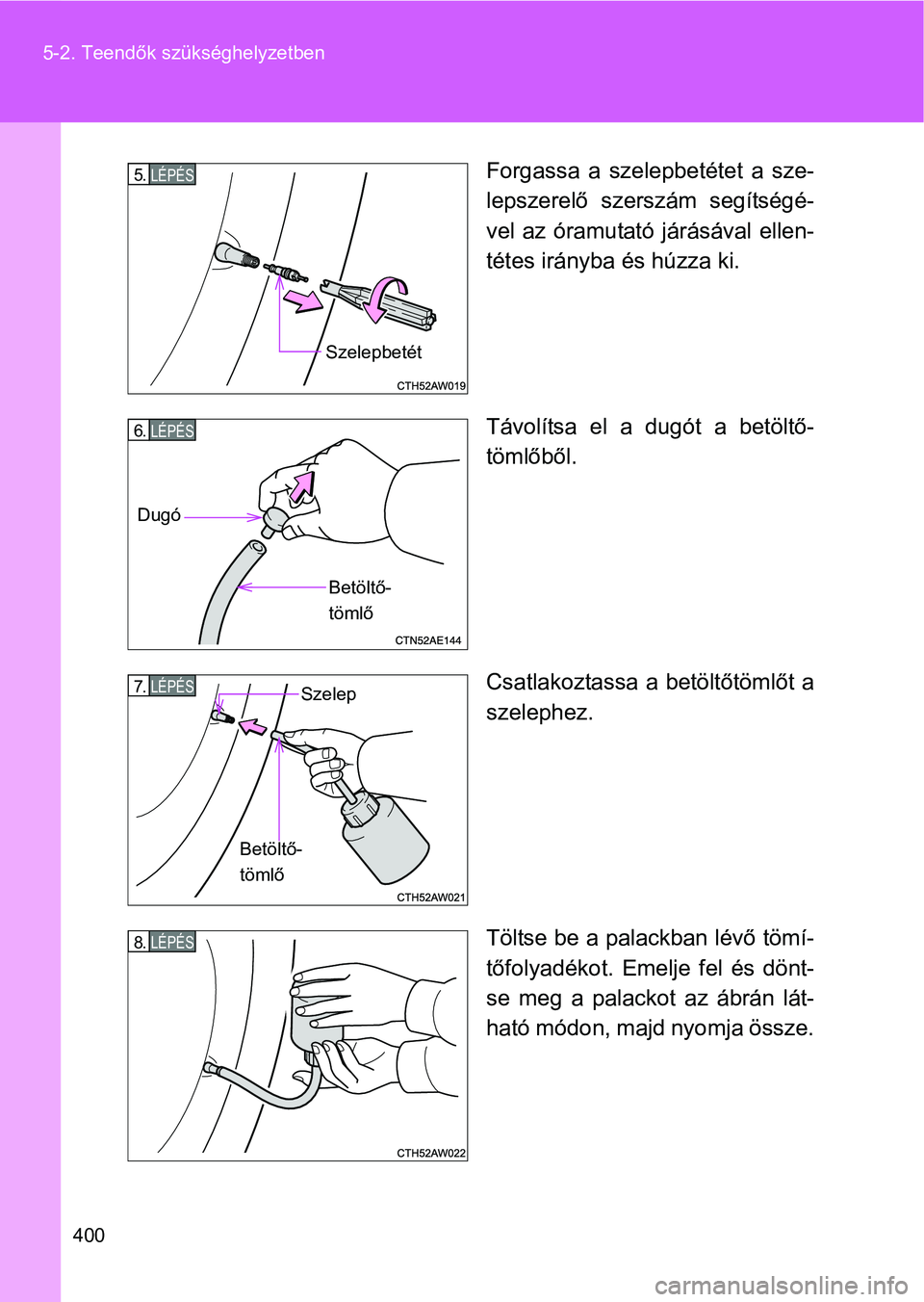

400 5-2. Teendők szükséghelyzetben
Forgassa a szelepbetétet a sze-
lepszerelő szerszám segítségé-
vel az óramutató járásával ellen-
tétes irányba és húzza ki.
Távolítsa el a dugót a betöltő-
tömlőből.
Csatlakoztassa a betöltőtömlőt a
szelephez.
Töltse be a palackban lévő tömí-
tőfolyadékot. Emelje fel és dönt-
se meg a palackot az ábrán lát-
ható módon, majd nyomja össze.LÉPÉS5.
Szelepbetét
LÉPÉS6.
Dugó
Betöltő-
tömlő
LÉPÉS7.Szelep
Betöltő-
tömlő
LÉPÉS8.
